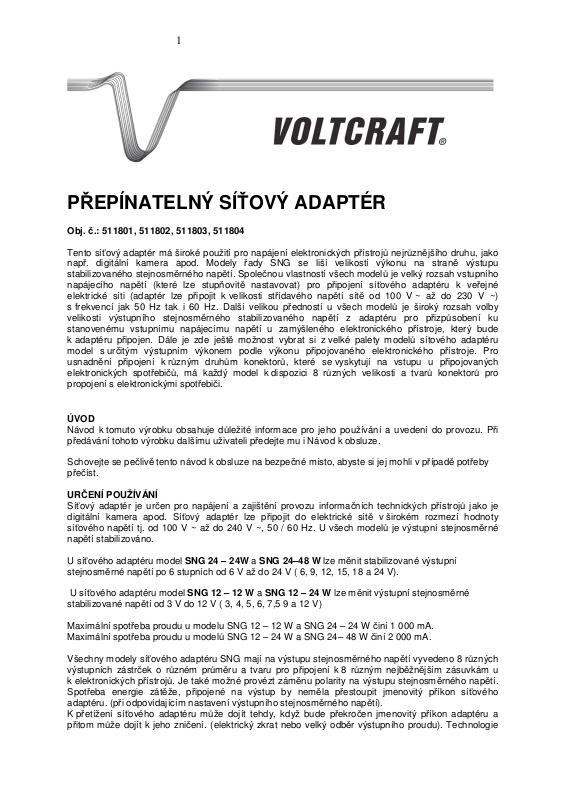

PŘEPÍNATELNÝ SÍŤOVÝ ADAPTÉR
Obj. č.: 511801, 511802, 511803, 511804
Tento síťový adaptér má široké použití pro napájení elektronických přístrojů nejrůznějšího druhu, jako
např. digitální kamera apod. Modely řady SNG se liší velikostí výkonu na straně výstupu
stabilizovaného stejnosměrného napětí. Společnou vlastností všech modelů je velký rozsah vstupního
napájecího napětí (které lze stupňovitě nastavovat) pro připojení síťového adaptéru k veřejné
elektrické síti (adaptér lze připojit k velikosti střídavého napětí sítě od 100 V ~ až do 230 V ~)
s frekvencí jak 50 Hz tak i 60 Hz. Další velikou předností u všech modelů je široký rozsah volby
velikosti výstupního stejnosměrného stabilizovaného napětí z adaptéru pro přizpůsobení ku
stanovenému vstupnímu napájecímu napětí u zamýšleného elektronického přístroje, který bude
k adaptéru připojen. Dále je zde ještě možnost vybrat si z velké palety modelů sítového adaptéru
model s určitým výstupním výkonem podle výkonu připojovaného elektronického přístroje. Pro
usnadnění připojení k různým druhům konektorů, které se vyskytují na vstupu u připojovaných
elektronických spotřebičů, má každý model k dispozici 8 různých velikosti a tvarů konektorů pro
propojení s elektronickými spotřebiči.
ÚVOD
Návod k tomuto výrobku obsahuje důležité informace pro jeho používání a uvedení do provozu. Při
předávání tohoto výrobku dalšímu uživateli předejte mu i Návod k obsluze.
Schovejte se pečlivě tento návod k obsluze na bezpečné místo, abyste si jej mohli v případě potřeby
přečíst.
URČENÍ POUŽÍVÁNÍ
Síťový adaptér je určen pro napájení a zajištění provozu informačních technických přístrojů jako je
digitální kamera apod. Síťový adaptér lze připojit do elektrické sítě v širokém rozmezí hodnoty
síťového napětí tj. od 100 V ~ až do 240 V ~, 50 / 60 Hz. U všech modelů je výstupní stejnosměrné
napětí stabilizováno.
U síťového adaptéru model SNG 24 – 24W a SNG 24–48 W lze měnit stabilizované výstupní
stejnosměrné napětí po 6 stupních od 6 V až do 24 V ( 6, 9, 12, 15, 18 a 24 V).
U síťového adaptéru model SNG 12 – 12 W a SNG 12 – 24 W lze měnit výstupní stejnosměrné
stabilizované napětí od 3 V do 12 V ( 3, 4, 5, 6, 7,5 9 a 12 V)
Maximální spotřeba proudu u modelu SNG 12 – 12 W a SNG 24 – 24 W činí 1 000 mA.
Maximální spotřeba proudu u modelů SNG 12 – 24 W a SNG 24– 48 W činí 2 000 mA.
Všechny modely síťového adaptéru SNG mají na výstupu stejnosměrného napětí vyvedeno 8 různých
výstupních zástrček o různém průměru a tvaru pro připojení k 8 různým nejběžnějším zásuvkám u
k elektronických přístrojů. Je také možné provézt záměnu polarity na výstupu stejnosměrného napětí.
Spotřeba energie zátěže, připojené na výstup by neměla přestoupit jmenovitý příkon síťového
adaptéru. (při odpovídajícím nastavení výstupního stejnosměrného napětí).
K přetížení síťového adaptéru může dojít tehdy, když bude překročen jmenovitý příkon adaptéru a
přitom může dojít k jeho zničení. (elektrický zkrat nebo velký odběr výstupního proudu). Technologie
2
výroby umožnila zmenšit velikost vlastního adaptéru a jeho hmotnost na co nejmenší míru při
zachování možnosti odběru velkého proudu na výstupu.
Není dovoleno používání síťového adaptéru za nepříznivých okolních podmínek .
Nepříznivé podmínky pro provoz síťového adaptéru jsou:
● Mokro nebo velká vlhkost vzduchu
● Prach nebo hořlavé plyna, páry nebo rozpouštědla
Jestliže bude síťový adaptér používán jinak, než je popsáno v tomto Návodu k obsluze, může dojít ke
zničení adaptéru. Přitom však může také vyvstat nebezpečí jako např. elektrický zkrat, požár nebo
dokonce může dojít k ohrožení života - k nebezpečnému úderu elektrickým proudem.
Je nutno bezpodmínečně dodržovat bezpečnostní upozornění !
BEZPEČNOSTNÍ UPOZORNĚN A VAROVÁNÍ PŘED NEBEZPEČÍM
U škod, které vzniknou zanedbání pokynů pro provoz přístroje, uvedené v tomto
Návodu k obsluze zaniká nárok na záruku výrobku. Nepřejímáme žádnou
odpovědnost za škody na přístroji nebo na zdraví osob, které vzniknou
nepřiměřeným používáním a zacházením s přístrojem nebo zanedbáním
bezpečnostních upozornění.
●
●
Tento přístroj opustil výrobní závod v perfektním stavu , co se týká bezpečnosti a spolehlivosti
provozu.
Pro zachování dobrého provozního stavu přístroje a jeho bezpečnosti při provozu jste jako jeho
uživatel povinen dbát bezpečnostních a provozních upozornění a varování („Opatrnost“ a
„Upozornění“), která jsou obsaženo v tomto Návodu k obsluze. Je tedy nutno dávat pozor na
tyto symboly a plnit jejich příkazy a pokyny:
= Jen pro používání v suchých vnitřních místnostech
= Přístroj byl přezkoušen a odpovídá směrnicím EMV 89/336/EEC a směrnicím platným
pro přístroje s malým napětím 73/23/EEC.
●
●
●
●
●
●
●
= Přístroj byl vyzkoušen na bezpečnost
= Elektrická třída bezpečnosti II (dvojitá elektrická izolace )
Z bezpečnostních důvodů a z důvodů licenčních (CE) není dovoleno provádět jakoukoli změnu
nebo přestavbu přístroje.
Nemáte-li jasnou představu o provozu přístroje a o jeho bezpečnosti při provozu nebo ohledně
jeho zapojení, obraťte se o radu u zkušeného autorizovaného elektrotechnického odborníka.
Elektrický přístroj a jeho příslušenství uschovávejte tak, aby bylo z dosahu dětských rukou!
Zajistěte, aby se děti nebo domácí zvířata nepřibližovaly do blízkosti měřícího přístroje a
k němu připojených malých dílů a součástek. Tímto můžete zabránit případnému náhodnému
spolknutí těchto malých dílů jak dětmi tak i případně domácími zvířaty.
V živnostenských zařízeních musí být bezpodmínečně dodržovány platné předpisy o
bezpečnosti práce na elektrických zařízeních a bezpečnost při práci, které jsou vydány
příslušnou instituci, akreditovanou v oboru bezpečnosti práce a norem.
Před zahájením práce s přístrojem se přesvědčte, zda jsou všechny prostředky,nutné pro práci
suché, zda jsou suché také Vaše ruce,boty a Vaše oblečení a zda je suchá také podlaha
místnosti v níž se bude pracovat. Bezpodmínečně musí být zcela suchý vlastní přístroj.
Nepřipojujte síťový adapter ihned do elektrické sítě po jeho přenesení z chladné místnosti do
3
teplé místnosti. Za nepříznivých okolností by mohla zkondenzovaná voda v pouzdru přístroje
způsobit jeho zničení. Síťový adaptér po přenesení do tepla ponechte v místnosti delší dobu
bez připojení k elektrické síti, až přejme teplotu místnosti. Teprve potom jej uveďte do provozu.
●
●
●
●
●
●
Při provoz u síťového adaptéru se v něm vytváří teplo. Přesvědčte se proto, zda je síťový
adaptér postačitelně odvětráván.
Nenechávejte bez dozoru síťový adaptér a k němu připojené elektrické spotřebiče, když je vše
v provozu.
Síťový adaptér není určen pro jakékoliv používání na osobách nebo zvířatech.
Provozování síťového adaptéru za nepříznivých podmínek okolního prostředí není dovoleno.
Nepříznivé podmínky okolního prostředí jsou:
- mokro nebo velká vlhkost vzduchu
- prach nebo hořlavé plyny, páry nebo rozpouštědla
Když jste z jakýchkoliv důvodu nabyli přesvědčení, že již není možné dále bezpečně používat
přístroj, tak jej ihned vypněte z provozu a zajistěte jej proti náhodnému zapnutí a uvedení do
činnosti. Důvody, které vedou k tomu, že již není možný bezpečný provoz přístroje jsou tyto:
- je zcela patrné, že přístroj byl poškozen
- přístroj již vůbec nefunguje
- přístroj byl dlouhodobě skladován za nepříznivých a těžkých skladových podmínek
nebo
- při přepravě byl přístroj vystaven těžkým přepravním podmínkám
Při připojení elektrických spotřebičů k síťovému adaptéru je nutno dbát nejen bezpečnostních
upozornění a varování, uvedených v jednotlivých kapitolách v tomto Návodu k použití, ale i
ostatních bezpečnostních upozornění a pokynů k provozu, které se vztahují na připojené
elektrické spotřebiče a ostatní připojené komponenty.
POPIS OVLÁDACÍCH PRVKŮ
Nákres síťového adaptéru – čelní a boční pohled
1
2
3
4
5
6
Zdířka pro zasunutí zástrčky k připojení zvoleného napájecího napětí elektrické sítě
Červená kontrolka LED dioda
Nízkonapěťová koncovka
Nízkonapěťový konektor
Zástrčka pro připojení zvoleného napájecího napětí elektrické sítě
Euro-síťová zástrčka pro zasunutí do zásuvky veřejné elektrické sítě
4
OBSLUHA SÍŤOVÉHO ADAPTÉRU
Nastavení zvoleného síťového napětí
napájecího síťového napětí
OPATRNOST !
Výstupní napětí síťového adaptéru je závislé na vstupní napájecím napětí elektrické sítě Velikost
vstupního napětí pro připojení k elektrické síti lze volit pomocí zásuvné zástrčky (5), která se zasune
do zdířky (1), která se nachází na pravé boční stěně pouzdra síťového adaptéru. Na zásuvné zástrčce
(5) jsou udány hodnoty vstupního elektrického napájecího napětí, která si lze zvolit. Pro volbu velikosti
tohoto napětí je k dispozici 6 hodnot napětí.
Postup při volbě vstupního napájecího síťového napětí na zásuvné zástrčce je následující:
● Vytáhněte zásuvnou zástrčku (5) z těla pouzdra síťového adaptéru a současně se přesvědčte,
zda není k adaptéru připojena nějaká zátěž (nějaký elektrický spotřebič).
Na adaptér nesmí být připojen žádný elektrický spotřebič.
● Vyberte si ze 6 dodaných zásuvných zástrček (6) tu, která je označena odpovídající hodnotou
vstupního napětí zamýšlené zátěže, jež bude potom připojena k síťovému adaptéru.
● Vybranou zástrčku (5) nyní zasuňte do zdířky na boku pouzdra síťového adaptéru tak hluboko,
až uslyšíte zřetelné lupnutí. Okraj vybrané zásuvné zástrčky (5) musí přiléhat těsně k povrchu
stěny pouzdra adaptéru.
● Chcete-li změnit velikost vstupní napájecího napětí síťového adaptéru, tak vysuňte zástrčku (5)
z těla pouzdra přístroje a zasuňte do této do zdířky novou zástrčku se zvolenou hodnotou
napájecího síťového napětí pro síťový adaptér. (Zástrčku opět zasuňte až na dno této zdířky).
Při vysunování zástrčky ze zdířky si můžete pomoci nehtem prstu nebo snadněji a lépe plochou
vhodného šroubováku.
(5 ) zástrčka pro volbu
Připojujte síťové napájecí napětí pouze tehdy, když pracuje síťový adaptér
naprázdno – není připojen žádný elektrický spotřebič! Při připojování elektrických
spotřebičů k síťovému adaptéru dejte pozor na jejich elektrický příkon a jejich
provozní napětí!
- Zástrčka (5) musí být zasunuta do zdířky přesně ve vodorovném směru
- Voličem velikosti napětí nesmí být posunováno, když je síťový adaptér již
připojen k veřejné elektrické síti 230V ~.
VOLBA POLARITY U VÝSTUPNÍHO
STEJNOSMĚRNÉHO NÍZKÉHO NAPĚTÍ
Názorný obrázek pro volbu polarity
výstupního stejnosměrného napětí
na síťovém adaptéru
5
Vezměte nízkonapěťový konektor (který odpovídá zátěží připojovaného elektrického přístroje-např.
digitální kamery) a zasuňte jej do zdířky elektronického přístroje (např. do konektoru digitální kamery).
Přitom dejte pozor na to, aby bylo provedeno správné propojení polarity stejnosměrného napětí na
nízkonapěťové koncovce (3), které odpovídá označení na jejím povrchu.
Označení na konektoru (4) a na koncovce (3) na téže straně při propojení musí být: viz obrázek č. 7:
vnitřní kontakt „+“ / vnější kontakt „–“
Označení na konektoru (4) a na koncovce (3) na opačných stranách při propojení musí být::
viz obrázek č.8 a č. 9 : vnitřní kontakt „-“ / vnější kontakt „+“
Nyní propojte stranově správně podle shora uvedených pokynů konektor (4) s koncovkou (3) Konektor
(4) má nyní správnou polaritu v provedeném propojení.
1
2
Nyní bude fungovat síťový adaptér a začne svítit červená kontrolka LED dioda. (2).
Přezkoušejte, zdali je vypnuta připojená elektrická zátěž (připojený elektronický přístroj) na
síťový adaptér.
Zasuňte nyní nízkonapěťovou koncovku (3) do konektoru na elektronickém přístroji (např. na
digitální kameře). Potom zasuňte zástrčku Euro na síťovém adaptéru do zásuvky elektrické
sítě.
Důležité!
Nikdy nepracujte se síťovým adaptérem, jestliže je otevřen nebo je poškozena síťová
zástrčka nebo je poškozeno (na některém místě je trhlina nebo prasklina) pouzdro
přístroje. Pozor na nebezpečí ohrožení života!
Pravidelně provádějte kontrolu pouzdra síťového adaptéru s hlediska jeho
mechanické bezpečnosti. Opravu přístroje smí provádět pouze kvalifikovaný
elektrotechnický odborník. Při vlastoruční opravě síťového adaptéru zaniká
jakýkoliv nárok na záruku přístroje.
Před použitím přístroje přezkoušejte, zda má střídavé síťové napájecí napětí
veřejné elektrické sítě předepsanou hodnotu, která odpovídá nastavení
napájecího napětí na síťovém adaptéru.
POSLEDNÍ PÉČE O PŘÍSTROJ
Jestliže již síťový adaptér dosloužil a již vůbec nefunguje, nebo se již nevyplatí nechat jej opravit,
ačkoliv jsou obvody v přístroji pro napájení z veřejné elektrické sítě v pořádku, pak je nutno, aby se
uživatel postaral o jeho likvidaci podle příslušných zákonných předpisů.
VÝSKYT CHYB
S tímto přístrojem jste obdrželi výrobek, který byl zkonstruován podle posledního stavu techniky a
technologie výroby. Přesto se však mohou vyskytnout chyby při provozu přístroje. Přitom je relativně
lehké si s těmito chybami poradit.
Důležité!
Přečte si pozorně Návod k obsluze a zachovávejte všechna bezpečnostní upozorněn,
která jsou v něm obsažena. Provádět opravu přístroje smí pouze kvalifikovaný
elektrotechnický odborník.
TECHNICKÁ DATA A TOLERANCE
Technická data
Provozní napájecí napětí síťového adaptéru 100 – 240 V ~
Frekvence veřejné elektrické sítě 50 Hz nebo 60 Hz
Proudová spotřeba jednotlivých modelů
SNG 12 – 12 W max. 270 mA
SNG 24 – 24 W max. 530 mA
SNG 12 – 24 W max. 530 mA
SNG 24 – 48 W max. 950 mA
6
Rozměry (výška x šířka x hloubka) v mm
Model SNG 12 – 12 W cca 109 x 68 x 50
Model SNG 24 – 24 W cca 109 x 68 x 50
Model SNG 12 – 24 W cca 109 x 68 x 50
Model SNG 24 – 48 W cca 149 x 68 x 66
Hmotnost
Model SNG 12 – 12 W cca 235 g
Model SNG 24 – 24 W cca 235 g
Model SNG 12 – 24 W cca 235 g
Model SNG 24 – 48 W cca 310 g
Teplota okolního prostředí Provoz 0 °C až + 40 °C
Skladové podmínky: ;+ 25 °C až ; 85 °C
Přípustná vlhkost vzduchu Provoz : 30 % až 95 % (ne zkondenzovaná)
Skladování:30 % až 98 % (ne zkondenzovaná voda)
Třída elektrického provedení izolace II
Výstupní data napětí a proudu u jednotlivých modelů:
Model SNG 12-12W (12 W max.) 3; 4,5; 6; 7,5 ; 9; 12 V = / max. 1 000 mA
Model SNG 24-24W (24 W max.) 6; 9; 12; 15; 18; 24 V = / max. 1 000 mA
Model SNG 12-24W (24 W max.) 3; 4, 5 ; 6; 7,5 ; 9; 12 V = / max. 2 000 mA
Model SNG 24-48W (48 W max.) 6; 9; 12; 15; 18; 24 V = / max. 2 000 mA
Zvlnění – u všech modelů < 100 mV špička/špička při plné zátěži
Stupeň účinnosti >75 %
Rozměry nízkonapěťového konektoru:
Vnější Ø / vnitřní Ø
Rozměry konektoru v mm 2,5 / 3,5
5,5 / 2,5 - 5,5 / 1,5 – 5,5 / 2,1 – 4,0 / 1,7 – 3,5 / 1,35 –
2,35 ú 0,785
V případě dotazů nás kontaktujte na: technik@conrad.cz
Loading...
