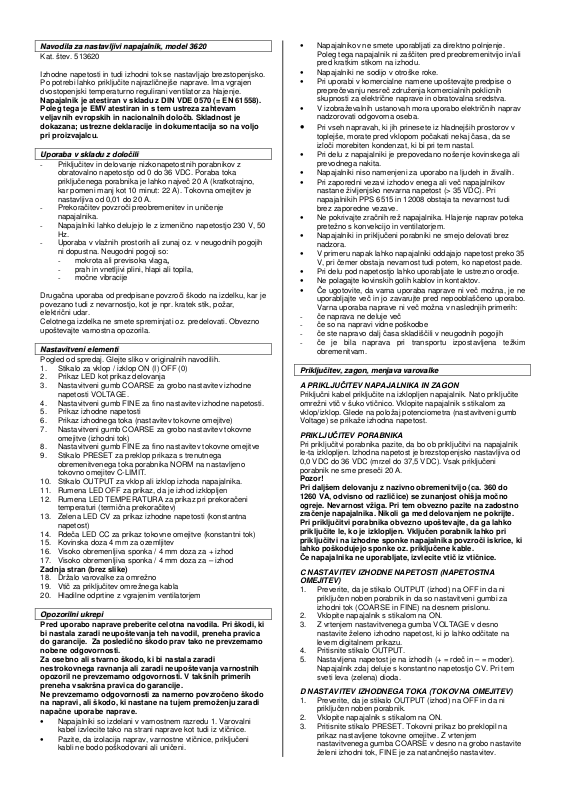

VOLTCRAFT 3620 Operation Manual [sl]

NNaavvooddiillaa zzaa nnaassttaavvlljjiivvii nnaappaajjaallnniikk,, mmooddeell 33662200

Kat. štev. 513620

Izhodne napetosti in tudi izhodni tok se nastavljajo brezstopenjsko. Po potrebi lahko priključite najrazličnejše naprave. Ima vgrajen dvostopenjski temperaturno regulirani ventilator za hlajenje.

Napajalnik je atestiran v skladu z DIN VDE 0570 (= EN 61558). Poleg tega je EMV atestiran in s tem ustreza zahtevam veljavnih evropskih in nacionalnih določb. Skladnost je dokazana; ustrezne deklaracije in dokumentacija so na voljo pri proizvajalcu.

UUppoorraabbaa vv sskkllaadduu zz ddoollooččiilli

- Priključitev in delovanje nizkonapetostnih porabnikov z obratovalno napetostjo od 0 do 36 VDC. Poraba toka priključenega porabnika je lahko največ 20 A (kratkotrajno, kar pomeni manj kot 10 minut: 22 A). Tokovna omejitev je nastavljiva od 0,01 do 20 A.

- Prekoračitev povzroči preobremenitev in uničenje napajalnika.

- Napajalniki lahko delujejo le z izmenično napetostjo 230 V, 50 Hz.

- Uporaba v vlažnih prostorih ali zunaj oz. v neugodnih pogojih ni dopustna. Neugodni pogoji so:

- mokrota ali previsoka vlaga,

- prah in vnetljivi plini, hlapi ali topila,

- močne vibracije

Drugačna uporaba od predpisane povzroči škodo na izdelku, kar je povezano tudi z nevarnostjo, kot je npr. kratek stik, požar, električni udar. Celotnega izdelka ne smete spreminjati oz. predelovati. Obvezno upoštevajte varnostna opozorila.

NNaassttaavviittvveennii eelleemmeennttii

Pogled od spredaj. Glejte sliko v originalnih navodilih.

1. Stikalo za vklop / izklop ON (I) OFF (0)

2. Prikaz LED kot prikaz delovanja

3. Nastavitveni gumb COARSE za grobo nastavitev izhodne napetosti VOLTAGE.

4. Nastavitveni gumb FINE za fino nastavitev izhodne napetosti.

5. Prikaz izhodne napetosti

6. Prikaz izhodnega toka (nastavitev tokovne omejitve)

7. Nastavitveni gumb COARSE za grobo nastavitev tokovne omejitve (izhodni tok)

8. Nastavitveni gumb FINE za fino nastavitev tokovne omejitve

9. Stikalo PRESET za preklop prikaza s trenutnega obremenitvenega toka porabnika NORM na nastavljeno tokovno omejitev C-LIMIT.

10. Stikalo OUTPUT za vklop ali izklop izhoda napajalnika.

11. Rumena LED OFF za prikaz, da je izhod izklopljen

12. Rumena LED TEMPERATURA za prikaz pri prekoračeni temperaturi (termična prekoračitev)

13. Zelena LED CV za prikaz izhodne napetosti (konstantna napetost)

14. Rdeča LED CC za prikaz tokovne omejitve (konstantni tok)

15. Kovinska doza 4 mm za ozemljitev

16. Visoko obremenljiva sponka / 4 mm doza za + izhod

17. Visoko obremenljiva sponka / 4 mm doza za – izhod

Zadnja stran (brez slike)

18. Držalo varovalke za omrežno

19. Vtič za priključitev omrežnega kabla

20. Hladilne odprtine z vgrajenim ventilatorjem

OOppoozzoorriillnnii uukkrreeppii

Pred uporabo naprave preberite celotna navodila. Pri škodi, ki bi nastala zaradi neupoštevanja teh navodil, preneha pravica do garancije. Za posledično škodo prav tako ne prevzemamo nobene odgovornosti. Za osebno ali stvarno škodo, ki bi nastala zaradi nestrokovnega ravnanja ali zaradi neupoštevanja varnostnih opozoril ne prevzemamo odgovornosti. V takšnih primerih preneha vsakršna pravica do garancije. Ne prevzemamo odgovornosti za namerno povzročeno škodo na napravi, ali škodo, ki nastane na tujem premoženju zaradi napačne uporabe naprave.

• Napajalniki so izdelani v varnostnem razredu 1. Varovalni kabel izvlecite tako na strani naprave kot tudi iz vtičnice.

• Pazite, da izolacija naprav, varnostne vtičnice, priključeni kabli ne bodo poškodovani ali uničeni.

• Napajalnikov ne smete uporabljati za direktno polnjenje. Poleg tega napajalnik ni zaščiten pred preobremenitvijo in/ali pred kratkim stikom na izhodu.

• Napajalniki ne sodijo v otroške roke.

• Pri uporabi v komercialne namene upoštevajte predpise o

preprečevanju nesreč združenja komercialnih poklicnih skupnosti za električne naprave in obratovalna sredstva.

• V izobraževalnih ustanovah mora uporabo električnih naprav nadzorovati odgovorna oseba.

•

Pri vseh napravah, ki jih prinesete iz hladnejših prostorov v toplejše, morate pred vklopom počakati nekaj časa, da se izloči morebiten kondenzat, ki bi pri tem nastal.

• Pri delu z napajalniki je prepovedano nošenje kovinskega ali prevodnega nakita.

• Napajalniki niso namenjeni za uporabo na ljudeh in živalih.

• Pri zaporedni vezavi izhodov enega ali več napajalnikov

nastane življenjsko nevarna napetost (> 35 VDC). Pri napajalnikih PPS 6515 in 12008 obstaja ta nevarnost tudi brez zaporedne vezave.

• Ne pokrivajte zračnih rež napajalnika. Hlajenje naprav poteka pretežno s konvekcijo in ventilatorjem.

• Napajalniki in priključeni porabniki ne smejo delovati brez nadzora.

• V primeru napak lahko napajalniki oddajajo napetost preko 35 V, pri čemer obstaja nevarnost tudi potem, ko napetost pade.

• Pri delu pod napetostjo lahko uporabljate le ustrezno orodje.

• Ne polagajte kovinskih golih kablov in kontaktov.

• Če ugotovite, da varna uporaba naprave ni več možna, je ne

uporabljajte več in jo zavarujte pred nepooblaščeno uporabo. Varna uporaba naprave ni več možna v naslednjih primerih:

- če naprava ne deluje več

- če so na napravi vidne poškodbe

- če ste napravo dalj časa skladiščili v neugodnih pogojih

- če je bila naprava pri transportu izpostavljena težkim

obremenitvam.

PPrriikklljjuuččiitteevv,, zzaaggoonn,, mmeennjjaavvaa vvaarroovvaallkkee

A PRIKLJUČITEV NAPAJALNIKA IN ZAGON

Priključni kabel priključite na izklopljen napajalnik. Nato priključite omrežni vtič v šuko vtičnico. Vklopite napajalnik s stikalom za vklop/izklop. Glede na položaj potenciometra (nastavitveni gumb Voltage) se prikaže izhodna napetost.

PRIKLJUČITEV PORABNIKA

Pri priključitvi porabnika pazite, da bo ob priključitvi na napajalnik le-ta izklopljen. Izhodna napetost je brezstopenjsko nastavljiva od 0,0 VDC do 36 VDC (mrzel do 37,5 VDC). Vsak priključeni porabnik ne sme preseči 20 A.

Pozor! Pri daljšem delovanju z nazivno obremenitvijo (ca. 360 do 1260 VA, odvisno od različice) se zunanjost ohišja močno ogreje. Nevarnost vžiga. Pri tem obvezno pazite na zadostno zračenje napajalnika. Nikoli ga med delovanjem ne pokrijte. Pri priključitvi porabnika obvezno upoštevajte, da ga lahko priključite le, ko je izklopljen. Vključen porabnik lahko pri priključitvi na izhodne sponke napajalnika povzroči iskrice, ki lahko poškodujejo sponke oz. priključene kable. Če napajalnika ne uporabljate, izvlecite vtič iz vtičnice.

C NASTAVITEV IZHODNE NAPETOSTI (NAPETOSTNA OMEJITEV)

1. Preverite, da je stikalo OUTPUT (izhod) na OFF in da ni priključen noben porabnik in da so nastavitveni gumbi za izhodni tok (COARSE in FINE) na desnem prislonu.

2. Vklopite napajalnik s stikalom na ON.

3. Z vrtenjem nastavitvenega gumba VOLTAGE v desno nastavite želeno izhodno napetost, ki jo lahko odčitate na levem digitalnem prikazu.

4. Pritisnite stikalo OUTPUT.

5. Nastavljena napetost je na izhodih (+ = rdeč in – = moder). Napajalnik zdaj deluje s konstantno napetostjo CV. Pri tem sveti leva (zelena) dioda.

D NASTAVITEV IZHODNEGA TOKA (TOKOVNA OMEJITEV)

1. Preverite, da je stikalo OUTPUT (izhod) na OFF in da ni priključen noben porabnik.

2. Vklopite napajalnik s stikalom na ON.

3. Pritisnite stikalo PRESET. Tokovni prikaz bo preklopil na prikaz nastavljene tokovne omejitve. Z vrtenjem nastavitvenega gumba COARSE v desno na grobo nastavite želeni izhodni tok, FINE je za natančnejšo nastavitev.

4. Pritisnite stikalo OUTPUT.

5. Tokovni prikaz se vrne na 0.0 A. Če prekoračite nastavljeno tokovno mejo, se bo napetost nastavila nazaj. Napajalnik bo nato deloval s konstantnim tokom CC. Pri tem sveti desna (rdeča) dioda.

Pozor!

• Stikala OUTPUT pri določenih obremenitvah ne smete več pritiskati. To je obremenitveni tok 6 A. Če pri toku, višjem od navedenega, pritisnete stikalo, lahko pride do poškodb napajalnika.

• Če pride do prekoračitve temperature (rumena LED TEMPERATURA sveti), izklopite napajalnik. Odstranite priključeni porabnik z napajalnika in počakajte najmanj 10 minut, da se ohladi.

E ZAPOREDNA VEZAVA (NAPAJALNIKOV ISTE VRSTE)

Če potrebujete višjo izhodno napetost, priporočamo zaporedno vezavo napajalnikov enakega tipa.

1. Izklopljene napajalnike postavite enega poleg drugega ali enega na drugega tako, da bodo vezni kabli čim krajši (prerez večji od ca. 6 mm²).

2. Zdaj zvežite + pol (rdeč) enega napajalnika z – polom (moder) drugega napajalnika.

3. Zdaj na vklopljenih napajalnikih nastavite enak izhodni tok.

4. Izhodna napetost lahko zdaj variira med 0 V in X V, pri čemer X pomeni število zvezanih napajalnikov. Vsota izhodnih napetosti je zdaj na preostalih dveh dozah + (rdeča) in – (modra).

Pozor! Pri napetosti, višji od 35 VDC obstaja v neugodnih okoliščinah življenjska nevarnost pri dotikanju kablov, stikal, delov vezja..., ki so pod napetostjo.

F VZPOREDNA VEZAVA (NAPAJALNIKOV ISTE VRSTE)

Če potrebujete višji izhodni tok, priporočamo vzporedno vezavo napajalnikov enakega tipa.

1. Izklopljene napajalnike postavite enega poleg drugega ali enega na drugega tako, da bodo vezni kabli čim krajši. Uporabite kable s čim večjim prerezom (npr. 10 mm²).

2. Zdaj zvežite + pol (rdeč) enega napajalnika s + polom (rdeč) drugega napajalnika.

3. Na isti način zvežite tudi - pol (moder) enega napajalnika z – polom (moder) drugega napajalnika.

4. Na napajalnikih nastavite enako izhodno napetost.

5. Izhodni tok lahko zdaj variira med 0 A in X A (X je število vzporedno vezanih napajalnikov).

G VZDRŽEVANJE

Napajalnika, razen občasnega čiščenja zunanjosti ohišja, prikazov in nastavitvenih gumbov oz. izhodov, ni potrebno vzdrževati. Občasno preverite omrežni vtič, da nima poškodovane izolacije. Če je potrebno menjati varovalko, upoštevajte varnostna opozorila in sledeče besedilo. Pri odpiranju naprave oz. samovoljnih spremembah vezja v notranjosti preneha pravica do garancije. Za čiščenje uporabite čisto, gladko, antistatično in suho krpo.

Pozor! Za čiščenje nikoli ne uporabite karbonatnih čistil ali bencina, alkohola ipd. S tem lahko poškodujete zunanjost naprave. Poleg tega so hlapi zdravju škodljivi in eksplozivni. Za čiščenje ne uporabljate ostrih orodij, izvijačev ali kovinskih krtač idr.

H MENJAVA VAROVALKE

Pozor! Varovalko lahko nadomestite le z novo navedenega tipa in z navedeno nazivno jakostjo toka. Uporaba popravljenih varovalk ali mostičenje držal varovalk ni dopustno.

Za menjavo varovalke obvezno izključite napajalnik iz omrežja. Nato z ustreznim režnim izvijačem previdno zavrtite pokrov varovalke (preko omrežnega vhoda) s pregorelo varovalko za ca. 45°v levo, odstranite varovalko (dolžina 20 mm, debelina 5 mm) in jo nadomestite z novo. Potrebna je sledeča varovalk: 3620: počasna 8 A 250 V; običajna oznaka T8/250V Zdaj privijte držalo varovalke z novo varovalko nazaj na desno. Napajalnik vklopite šele, ko je ohišje varno zaprto.

OOddpprraavvlljjaannjjee nnaappaakk

Problem, možna rešitev:

Ni prikazov delovanja:

• Ali je naprava priključena na omrežje?

• Ali je omrežna varovalka pregorela?

Ne da se nastaviti tokovne omejitve:

• Ali niste pritisnili stikala OUTPUT? Ni nastavitve napetosti:

• Ali je nastavitveni gumb za tokovno omejitev na levem prislonu?

Pozor!

• Pri odpiranju pokrova ali odstranjevanju delov lahko razkrijete dele, ki so pod napetostjo. Pod napetostjo so lahko tudi priključni deli. Pred vzdrževanjem, popravilom ali zamenjavo delov ali sklopov izključite napravo iz omrežja. Vzdrževanje ali popravilo naprave lahko opravi le strokovnjak, ki je seznanjen z nevarnostjo oz. z zadevnimi predpisi.

• Kondenzatorji v napravi so lahko napolnjeni, tudi če naprava ni pod napetostjo.

OOddllaaggaannjjee

Neuporabne naprave so poseben odpadek in ne sodijo med gospodinjske odpadke. Varujte okolje.

TTeehhnniiččnnii ppooddaattkkii iinn ttoolleerraannccee pprriikkaazzoovv

SPLOŠNO

Obratovalna napetost 230 VAC (+6 / -10%) Omrežna frekvenca 50 - 60 Hz Poraba moči max. ca. 1500 VA Izhodne napetosti (DC) 0 – 36 (37,5) V Izhodni tok (DC) 0,01 – 20 A max. izhodni tok (kratkotrajno) 22A nazivno oddajanje moči (W) 720 omrežna varovalka (T = počasna) 8 AT regulacija pri 100% spremembi obremenitve (napetost) 0,03% + 5mV regulacija pri 100% spremembi obremenitve (tok) 0,2% + 30mA mirujoče valovanje (rahlo) 2 mVeff teža (ca.) 13,0 kg velikost (Š x V x G, mm) 483 x 105 x 394

POGOJI OKOLICE

Delovna temperatura : +5°C bis +40°C, pri relativna

zračna vlažnosti max. 85

TOLERANCE PRIKAZOV

Napaka prikaza je podana v ±(% rezultata + število mest = digits = dgt(s) ). Veljavnost podatka je točna pri +23°C ± 5K, pri relativni zračni vlažnosti, nižji od 85 %, ki ne kondenzira. Čas ogrevanja znaša 1 minuto.

Voltmeter 199,9 V ±(0,5%+1dgt) 100 mV (= 0,1 V) Ampermeter 199,9 A ±(1,0%+1dgt) 10 mA (= 0,01 A)

Območje merjenja natančnost natančnost prikaza

Garancija:

Za to napravo podjetje Conrad Electronic d.o.o. k.d. zagotavlja minimalni garancijski rok v skladu z zakonom (razen če je v katalogu drugače določeno). Garancija zajema brezplačno odpravo pomanjkljivosti, za katere je dokazano, da so posledica uporabe materialov, ki so oporeč ni ali posledica tovarniških napak. Pridržujemo si popravila, naknadne izboljš ave, dobavo nadomestnih delov ali povračilo nakupne cene. Pri naslednjih kriterijih se popravila ne izvajajo

oziroma preneha pravica iz garancije:

• pri spremembah in poizkusih popravila na aparatu

• pri nestrokovnem dodajanju konstrukcijskih sklopov, samovoljnem ožičenju

• elementov kot so stikala, potenciometri, vtiči itd.

• pri uporabi drugih elementov, ki originalno ne spadajo k aparatu

• pri poškodbah zaradi poseganja tujih oseb

• pri priklopu na napačno napetost ali vrsto toka

• pri napačnem upravljanju ali poškodbah zaradi malomarnega ravnanja

• pri defektih, ki nastanejo zaradi premostitve varovalk ali zaradi uporabe

napačnih varovalk

Baterije: Baterije ne spadajo v otroške roke. Baterije, akumulatorje ter izdelke, ki imajo le-te vgrajene na takšen način, da jih ni možno odstraniti, in so bili kupljeni pri nas, lahko vrnete v našo trgovino ali jih pošljete na naš naslov. Za te izdelke vam je na voljo poseben zabojnik. Baterije in akumulatorji ne spadajo v gospodinjske odpadke. Garancijska Izjava: Za vse izdelke razen žarnic, baterij in programske opreme, velja minimalni garancijski rok v skladu z zakonom. Izdelek, ki bo poslan v reklamacijo, vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje. Garancija ne velja za mehanske poškodbe, razen tistih, ki so nastale pri transportu. Servis za izdelke izven garancije zagotavljamo za obdobje 7 let, če ni z zakonom drugače določeno. Servis je na naslovu: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje.
