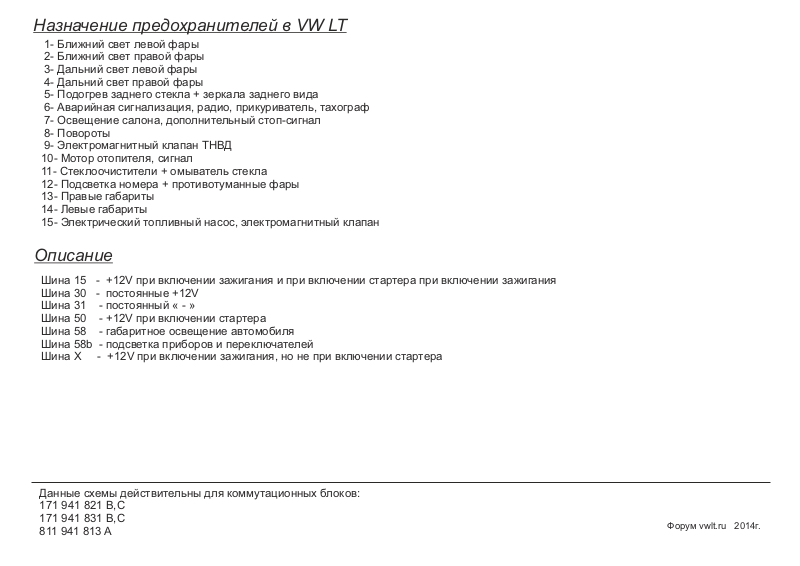

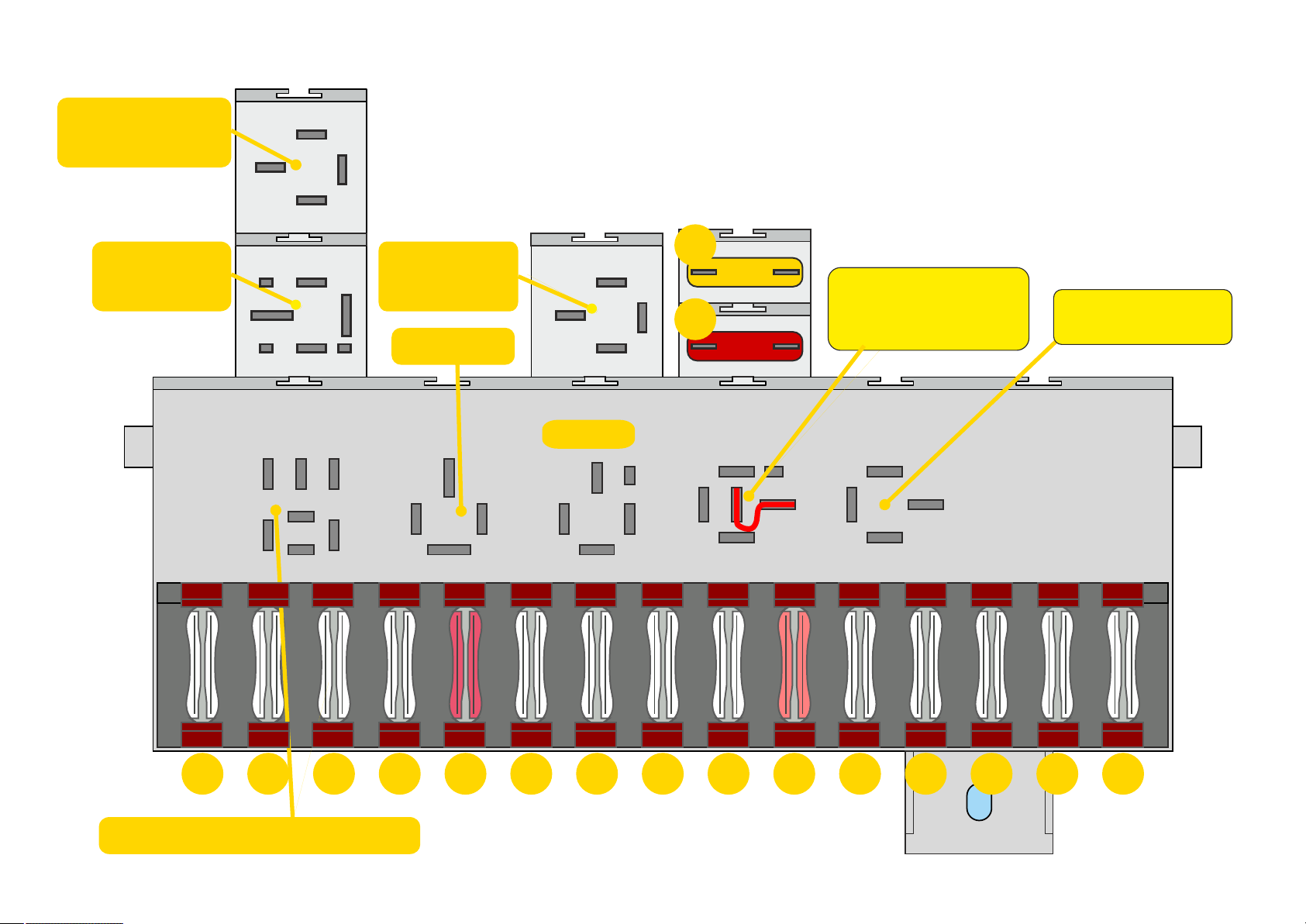

Назначение предохранителей в VW LT
1- Ближний свет левой фары 2- Ближний свет правой фары 3- Дальний свет левой фары 4- Дальний свет правой фары 5- Подогрев заднего стекла + зеркала заднего вида 6- Аварийная сигнализация, радио, прикуриватель, тахограф 7- Освещение салона, дополнительный стоп-сигнал 8- Повороты 9- Электромагнитный клапан ТНВД 10- Мотор отопителя, сигнал 11- Стеклоочистители + омыватель стекла 12- Подсветка номера + противотуманные фары 13- Правые габариты 14- Левые габариты 15- Электрический топливный насос, электромагнитный клапан
Описание
Шина 15 - +12V при включении зажигания и при включении стартера при включении зажигания Шина 30 - постоянные +12V Шина 31 - постоянный « - » Шина 50 - +12V при включении стартера Шина 58 - габаритное освещение автомобиля Шина 58b - подсветка приборов и переключателей Шина Х - +12V при включении зажигания, но не при включении стартера
Данные схемы действительны для коммутационных блоков: 171 941 821 B,C
171 941 831 B,C 811 941 813 A
Форум vwlt.ru 2014г.
Page 2
Противотуманные
фары
Коммутационный блок
11
6
8
2
4
Volkswagen LT
Передняя сторона
Реле свечей
накала
L 85
3 6
2
30
1 4 7
1 3 6
2
87
4
5
5
10
14
8
Перемычка реле переменного стеклоочистителя
Реле аварийной
сигнализации
Реле «42»
Датчик уровня
6
ОЖ
8
2
Х-контакт
15
8
S
G
4
31T 86 50
27
75
50
пусто
17 19
18
20
21
22
J
9
7
8 11
10
K L M N
13 15
12
16
14
23
25
24
1
1
Опция - Реле головного света
2 3 4 5 6 7 8 9
10
11
12
13
14
15
Page 3
Задняя сторона

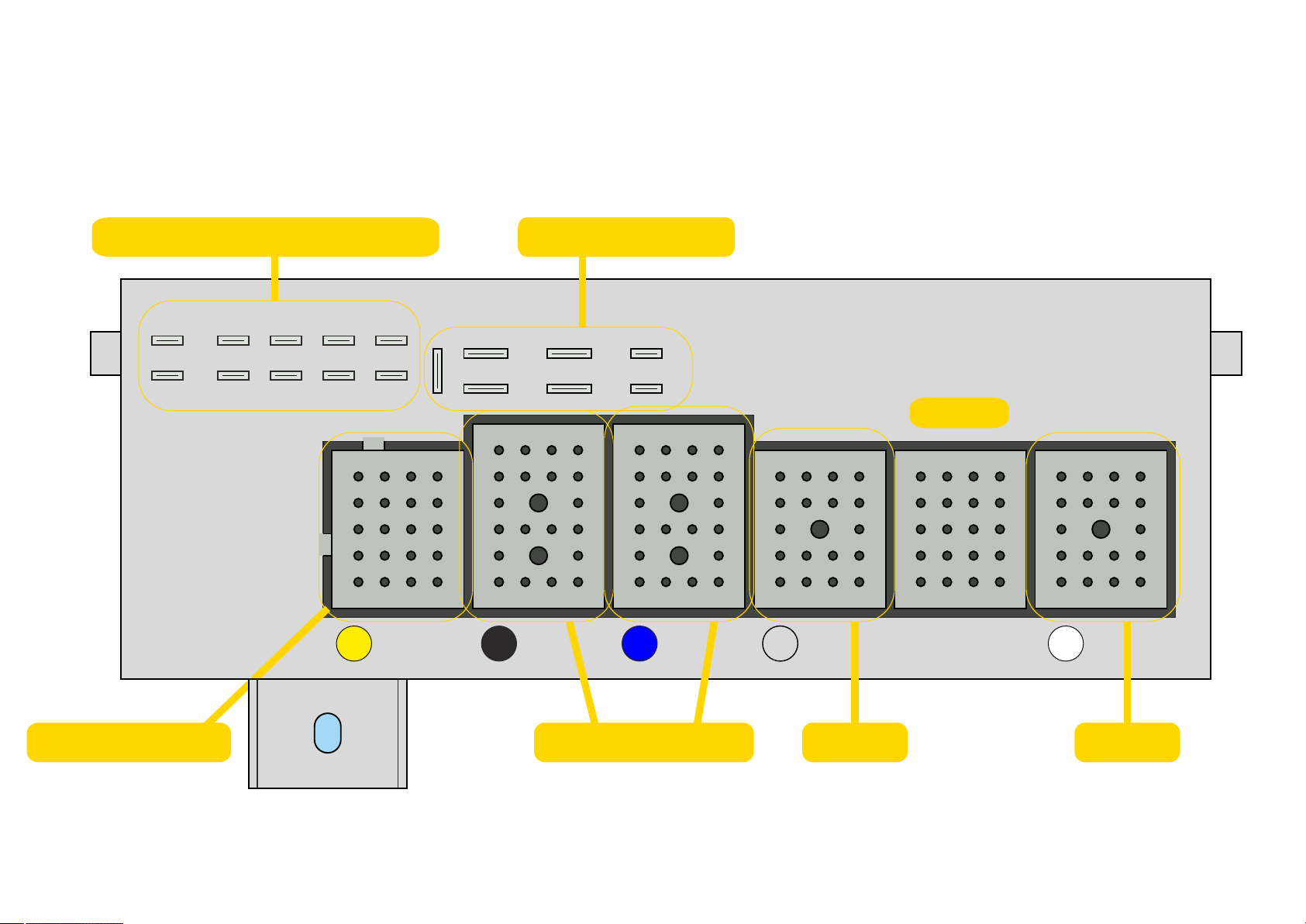

Отдельные контакты
1 2 3 4 5
6 7 8 9 10
G
21
5
6
9 1110 12
1817 19 20
3 4 7 8
16151413
Шина 30 (+12V)
H
1
2
5
1 2 3 4
10
16 17
2019
3
6 7
8765
11 15141312
18
21 22
4
1 2 3 4
10
9
16 17
2019
21 22
8765
11 15141312
18
1 2 3 4
10
9
16
1817 19
8765
11 15141312
пусто
3 4
21
7 8
6
59 9 1110 12
16151413
1817 19 20
1 2 3 4
10
9
16
1817 19
8765
11 15141312
A B C D E F
Задняя зона
Приборная панель
Front 2
Front 1
Page 4

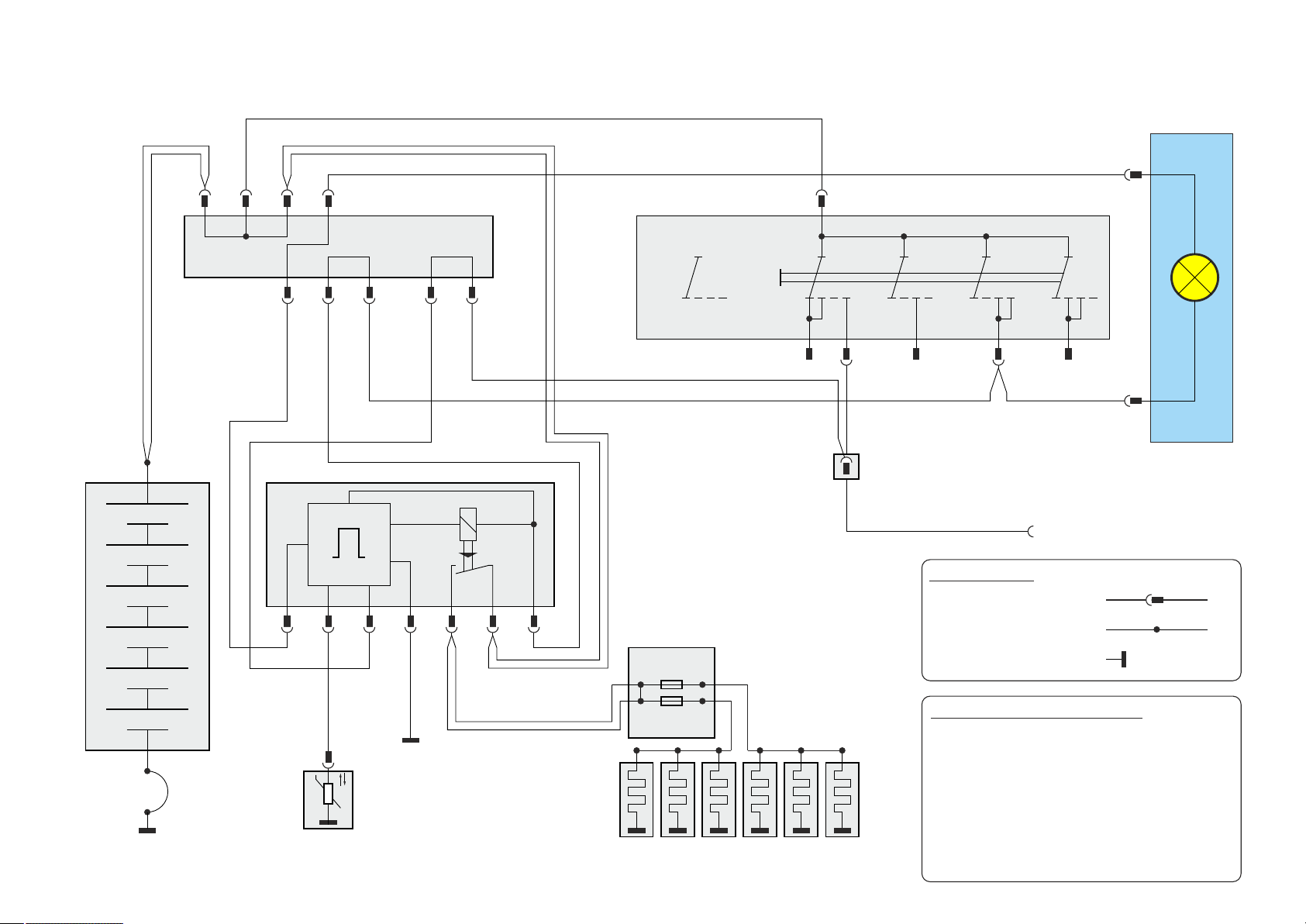

Схема электрической цепи предпускового подогрева
6-и цилиндрового дизеля Volkswagen LT
4мм², красный
2x 4мм², красный
+12V
Клемма +
Аккумуляторная батарея
0V
Масса (Кузов)
H3 H1 H2 E18
30
0.5мм², бел/кр
+
Реле накала
−
Масса (Двигатель)
2x 4мм², красный
Коммутационный блок
15 50
1мм², чёрный
1.5мм², кр/чёрный
T
85 8687 30
50L
0.5мм², корич
0.5мм², синий/бел
υ
Масса
G27
E17C10E2A12C6
2x 4мм², кр/белый
0.5мм², бел/кр
Замок зажигания
Выкл
Радио Зажигание
1.5мм², кр/чёрный
1.5мм², чёрный
Корпус силовых
предохранителей
S20 50A
S20 50A
Масса (ГБЦ)
Старт
(P) 50 X 15 SU
2x 4мм², кр/белый
30
0.5мм², чёрный
4мм², кр/чёрный
T1b
Силовой разъем за приборной панелью
4мм², кр/чёрный
Электромагнитный стартер Контакт «50»
Обозначения:
Разъём
Винтовой разъём
Заземление
Распиновка реле свечей накала:
30 – +12 V, включено постоянно от аккумулятора/генератора 50 – контакт включения стартера (соответственно, на него приходит ток, когда мы поворачиваем ключ в замке зажигания на старт)
85 – масса 86 – зажигание (+12 V) 87 – прямой контакт (выход) на свечи L – контакт на индикатор накала свечей на
панели приборов. Он минусовой! T – контакт от датчика температуры
T8b/8
T14/8
Панель
приборов
Индикатор
накала свечей
K29 12V
1.2W
Page 5

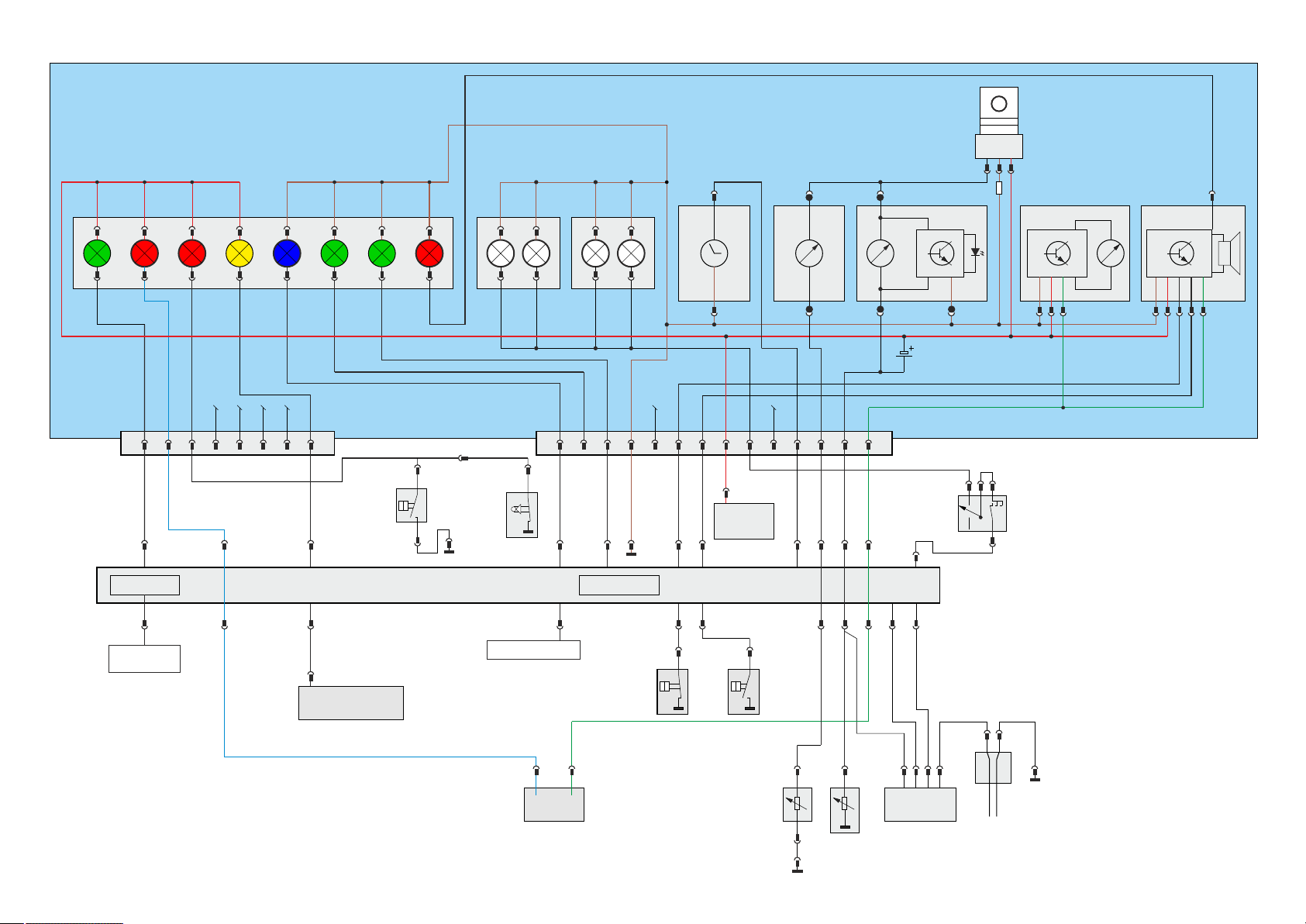

Электрическая схема панели приборов Volkswagen LT
Гибкая печатная плата
Индикаторы контрольных ламп
Подсветка
спидометра
L10
L10
12V
12V
1.2W
1.2W
K5 12V
Указатель
порворота
прицепа
K3
Давление масла
Указатель
+12V 0V
K5 12V
1.2W
Генератор
порворота
K2
K7 K29 K1
Дальний свет
свечей накала
0V
Вентилятор
K4
Работа
тормоз
Ручной
Подсветка
тахометра/часов
L10
L10
12V
12V
1.2W 1.2W
Аналоговые
часы
30
Y 12V
31
Указатель
уровня
топлива
G1 G3
Указатель
температуры
2.2µF 63V
Стабилизатор напряжения
ITT TCA 700 Y (10V, 0.4A Low Drop)
+10V 22 Ом / 1/4W
Защита резистора
Тахометр
K29
3115W/1
Динамический
контроль давления
масла
G5
− 150.3
1.8
A
W/1
Модульный штекер Т8b
Коммутационный
блок
N22, Реле поворотов (мигание поворотов)
указателя поворотов
Модульный штекер
1 2 3 4 5 6 7 8
Т14
1 2 3 4 5 6 7 8 9 10 11 12 13 14
0.5 серый/жёлт
0.5 серый/жёлт
Ручной
0.5 синий
0.5 синий/кр
D1 D3
E3
Подрулевой
переключатель
A4
0.5 синий
0.5 бел/кр
E18D2
C6
3/L
0.5 бел/кр
Реле 60, 102, 258 Реле накала
тормоз
0.5 син/корич
0.5 корич
Датчик уровня
тормозной
жидкости
Подрулевой переключатель
дальнего света
0.5 син/чёрн
0.5 синий/желт
Массовая
0.5 коричневый
звезда
0.5 синий/черн
D22 D6 D18 E21
с N25, Реле поворотов
(мигание лампы на ПП)
C16
A18
C12
0.5 син/черн
0.5 чёрный
15
Клемма 15
Замок
зажигания
0.5 жёлтый
0.5 жёлтый
0.5 красный
D21 E12
F12
0.5 черн/лилов
D8 D15
0.5 фиолет/черн
0.5 желт/кр
C19
C1
0.5 жёлт/кр
0.5 жёлт/кр
0.5 серый/голубой
0.5 зелёный
G3
0.5 кр/чёрный
F22 F1
D+
Генератор
Датчик давления масла на 0,3Бар
W
Датчик давления
масла на 1,8Бар
Топливный
бак
G
ϑ
31
0.5 корич
Датчик уровня
топлива
G2
Датчик
температуры
ОЖ
C5
4/31
6/15
8/G
Реле 42 / 43
58e
30
1.5 красный
0.5 син/зел
1 2
2/S
G32
Датчик уровня ОЖ в расширительном
бачке
0.5 серый 5858b
Переключатель
освещения и
ближнего света
0.5 корич
Page 6

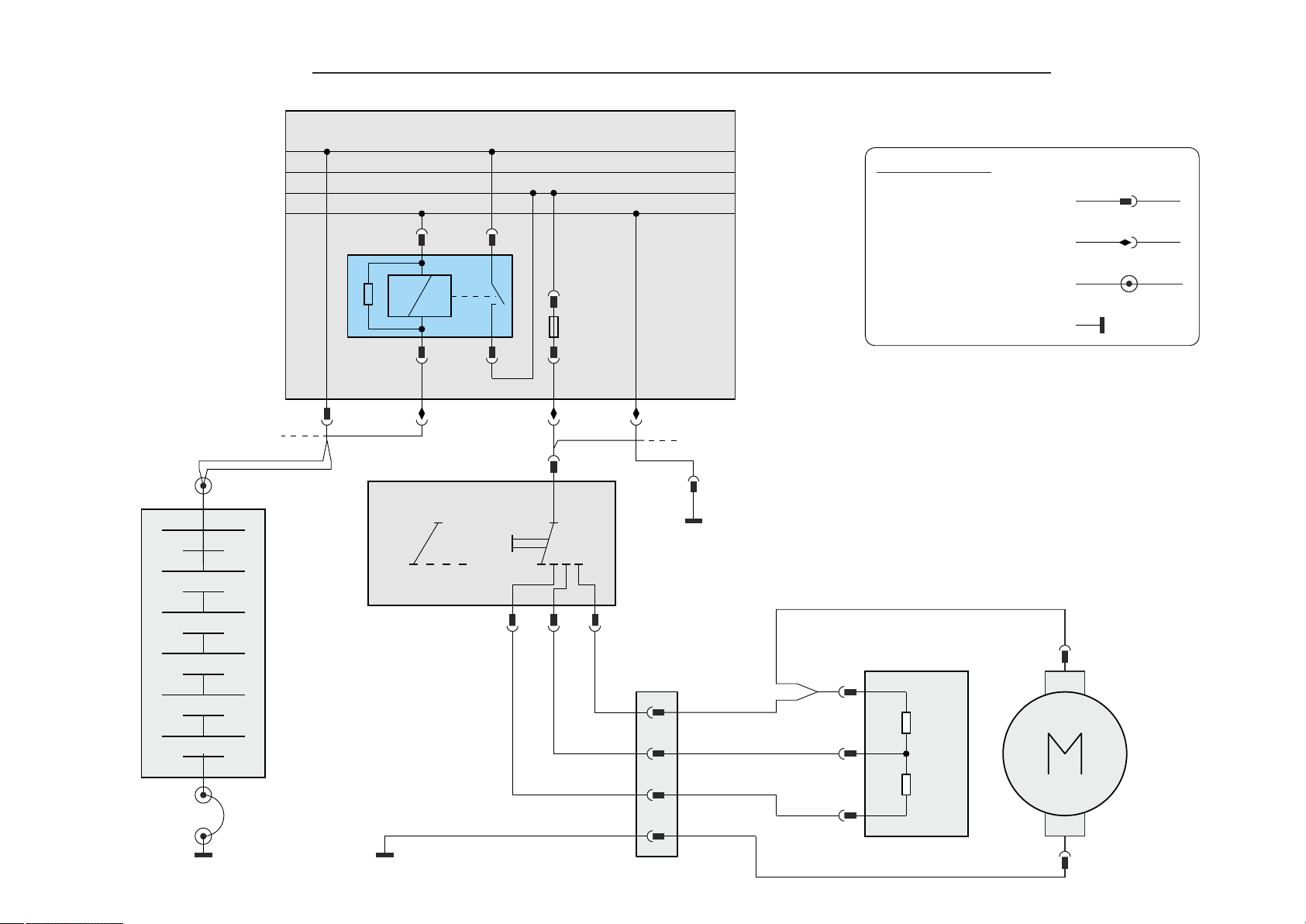

Электрическая схема вентилятора отопителя Volkswagen LT
Коммутационный
блок
Х-контакт на реле
K8
86K930
Шина 30 (постоянный +) Шина 15 (зажигание +) Шина Х
Шина 31 (масса)
Обозначения:
Штекерный разъём
Винтовой разъём
штекер
штифт
разъём
разъём
0.5 мм чёрный/жёлтый²
(от замка зажигания)
+12V
2x мм², красный
Клемма +
Аккумуляторная батарея
0V
K11
85
87
K10
S10 16A
Заземление
D11D19H3 D7
0.5мм², черный/желтый
(Включатель освещения)
Регулятор скорости
+
Выкл
+
Масса
(Массовая звезда на ПП)
1 2 3
I II III
1мм², жёлтый
Двигатель
Резистор
T4b
1мм² , желт
1мм² , желтый
− 1мм² , белый/чёрный
1мм² , желт/чёрный
1мм² , желт/чёрный
1мм² , бел/чёрный
6.3мм Ω3.2
2.8мм
Ω2.1
вентилятора
+
Масса (Кузов)
Масса (Жгут проводки панели)
1мм², коричневый
4.8мм
−
1мм², коричневый
Page 7
Замок зажигания
Выкл
Старт
Радио Зажигание
Масса (Кузов)

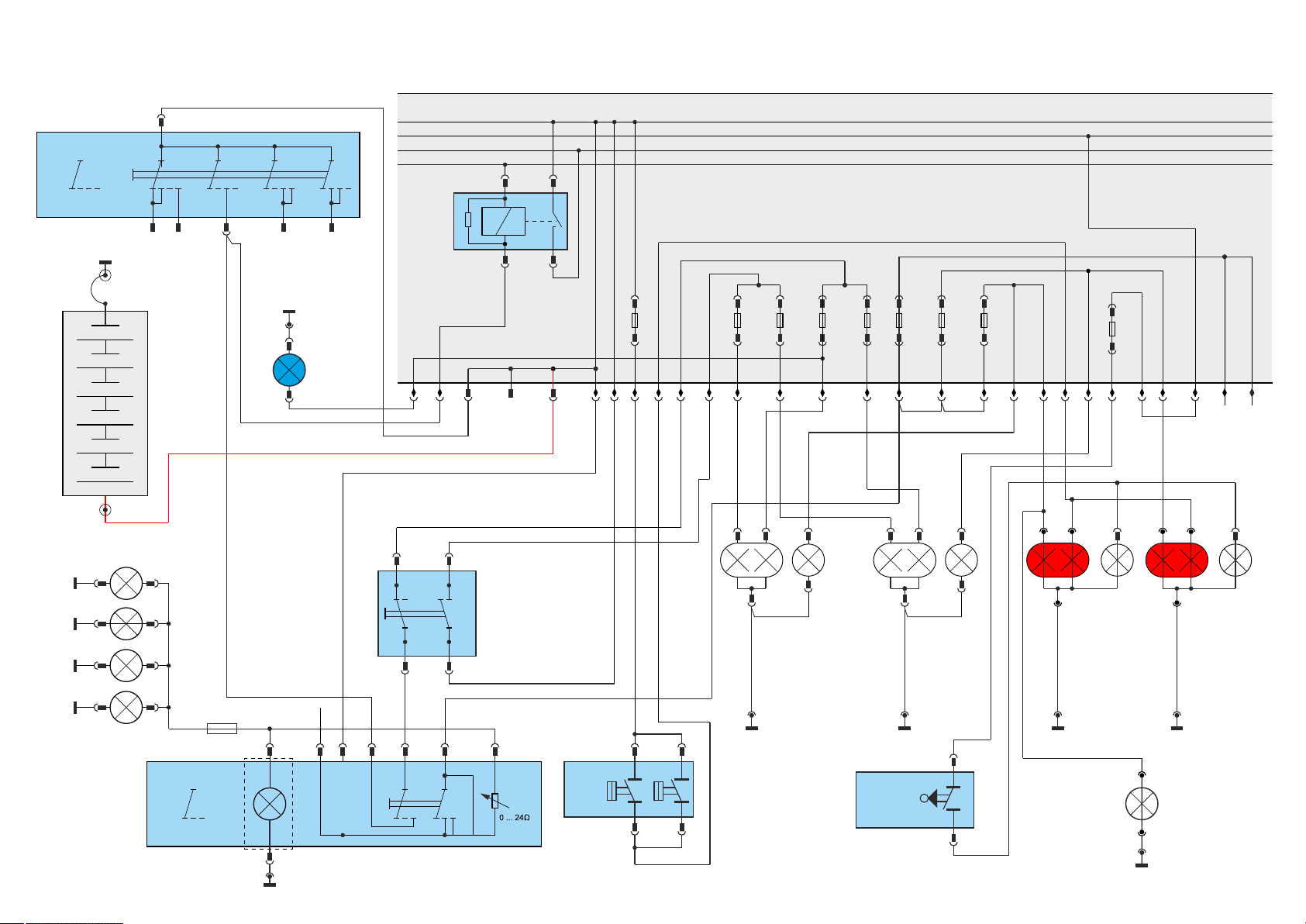

Схема головного света и осветительных приборов Volkswagen LT
4мм², красный
30
(P) X50 15 SU
с переключателем освещения
Коммутационный
блок
Х-контакт на реле
K8
86K930
87
85
K11
K10
Шина 30 (постоянный +)
Шина 15 (зажигание +)
Шина Х (+ от реле Х)
Шина 31 (масса)
35 мм
−
Аккумуляторная батарея
+
Лампы подсветки панели приборов
и переключателей
M1 12V 4W
M1 12V 4W
M1 12V 4W
M1 12V 4W
Переключатель
подсветки
приборов
0.5мм², серый/синий
281 941 531H
Выкл
Габариты и
подсветка приборов
Лампа дальнего света
2.5мм², чёрный/жёлтый
10A
L1
Ближний
12V
свет
0.1A
на панели приборов
K1 12V
1.2W
0.5мм², син/чёрн
58b
31
D22
2x 4мм², красный
1.5мм², красный
1.5мм², белый
БД
1.5мм², жёлтый
56a56b
Подрулевой
переключатель
ближнего и дальнего
3056
1.5мм², кр/жёлтый
0.5мм², серый
58b5856X3030
света
Гидравлический
включатель
стоп-сигналов
113 945 515H
S6 8A
E10D9
1мм², красный/жёлтый
1мм², чёрный/красный
C8 C8D3H3H1 H2
Б Д
L1 12V 50W
S18AS2
A19A14 A16
1.5мм², жёлт/черн
1.5мм², белый
12V 55W
1мм², корич
Левая фара
8A
1.5мм², жёлтый
Г
S3
S4
8A
8A
A18 E9 E5 E1 F15F9
C11
S12 8A
S13 8A
S14 8A
S15 8A
C7F20A9 G4
G1 G6 C15
F13
0.5мм², серый/кр
0.5мм², серый/кр
1.5мм², бел/чр
M9
Б Д Г С Г С
M1 12V 4W
L2 12V 50W
Г
12V 55W
M3 12V 4W
M4 12V 5W
12V
З
21W
M2
M16
12V
12V
5W
4W
M10 12V 21W
З
M17 12V 4W
1мм², корич
Правая фара
Включатель
фар заднего хода
004 941 521
1мм², чёрный
Левый задний фонарь
0.5мм², серый/чёрный
X 12V 5W
Правый задний фонарь
Освещение
номерного
знака
1мм², чёрный/синий
Page 8

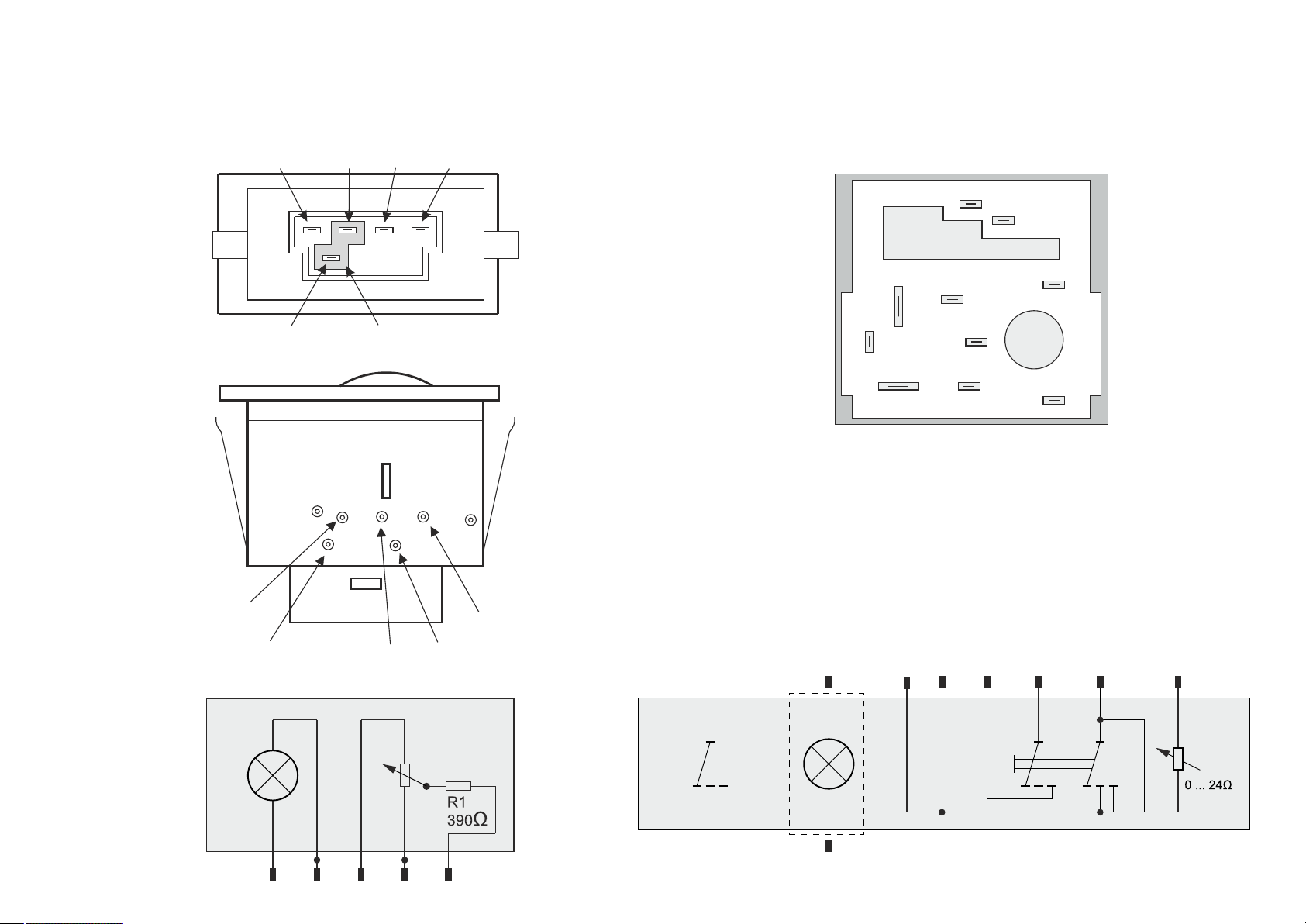

Электромеханический корректор
положения фар по высоте
281 941 333
58b 31 G 56b
Переключатель подсветки приборов
Вид со стороны штекера
58e
58b
31
58b
31
сплошная пластина
Реостат
G
56b
281 941 531G
NSL
323 941 531G
58b
56
Х
58
58R
58L
Лампа
подсветки
30
30
58b5856X3030
L1 12V
0.1A
58b 31 56b 31 G
P1 1kΩ
Выкл
Габариты и
подсветка приборов
Ближний
свет
L1 12V
0.1A
31
