VOGEL'S WALL 2325 User Manual [nl]

WALL 2325

EN Mounting inruions
DE Montageanleitung
FR Consignes d’inallation
NL Montagevoorschri
ES Inrucciones de montage
IT Iruzioni di montaggio
PT Manual de montagem
EL Οδηγίες συναρμογής
SV Montageföreskrier
PL Inrukcja montażu

WALL 2345

RU Инструкция по сборке и установке
CZE Návod k montáži
SK Návod na montáž
HU Szerelési előírás
TR Montaj kılavuzu
RO Inrucţiuni de montaj
UK Вказівки по монтажі
BG Инструкции за монтаж
JA

設置の説明書

ZH

Need help?

Scan the QR-code to find
the inallation movie on
YouTube:

More information on:

www.vogels.com

Important Before mounting the wall mount, first read the warnings at the back of the supplied parts list

DE - Wichtig Lesen Sie vor der Montage des Wandhalters zuer die

Warnhinweise auf der Rückseite der mitgelieferten Teilelie
(getrennte Karte).

FR - Important Avant de procéder au montage du support mural, lisez les

avertiements au dos de la lie de pièces fournie (fiche
séparée).

NL - Belangrijk Lees voordat u de wandeun beveigt de

waarschuwingen op de achterzijde van de meegeleverde
onderdelenlij (aparte kaart).

ES - Importante Antes de montar el soporte de pared, lea las advertencias

al dorso de la lia de piezas suminirada (en una ficha
aparte).

IT - Importante Prima di montare il siema di fiaggio a parete, leggere

le avvertenze sul retro dell’elenco dei pezzi forniti (scheda
separata).

PT - Importante Antes de montar o suporte de parede, primeiro leia as

advertências na parte de trás da lia de peças fornecida
(cartão separado).

EL - Σημαντικό Πριν από τη στερέωση της επίτοιχης βάσης, κατ’ αρχήν

διαβάστε τις προειδοποιήσεις στο οπισθόφυλλο του
παρεχόμενου καταλόγου εξαρτημάτων (ξεχωριστή κάρτα).

SV - Viktigt Före montering av väggfäet läser du varningarna på

baksidan av den medföljande artikellian (separat kort).

PL - Uwaga Przed montażem uchwytu ściennego przeczytać

orzeżenia na odwrocie doarczonej liy części
(oddzielna karta).

RU - Важно Перед началом монтажа настенного кронштейна

рекомендуется сначала прочитать предупреждения,
расположенные на обратной стороне прилагаемой
комплектации (на отдельном листе).

CZE - Důležité Před montáží držáku na zeď si přečtěte upozornění na

zadní raně seznamu dílů (zvláštní karta).

SK - Dôležité Pred montážou náenného držiaka si najskôr prečítajte

výrahy na zadnej rane dodávaného zoznamu dielov
(samoatný hárok).

HU - Fontos A falitartó felszerelése elő olvaa el a mellékelt

alkatrészlia hátulján lévő figyelmeztetéseket (külön kártya).

(separate card).

TR - Önemli Duvar montesini monte etmeden önce, (ayrı kart olarak)

RO - Important Înainte de a monta suportul de perete, citiţi toate

UK - Важливо Перш ніж монтувати настінний кронштейн, прочитайте

BG - Важно Преди монтиране на конзолата за стена, прочетете

JA -

ZH -

verilen parça liesinin arkasında bulunan uyarıları okuyun.

avertismentele de pe spatele liei de piese furnizate (foaie
separată).

попередження на звороті специфікації (окрема картка).

предупрежденията на гърба на доставения списък с
части (отделна карта).

Vogel’s Holding BV 2015

©

All rights reserved

2

x

x

x

x

1 Position the strips (C) on the screen.

Make sure that the strips do not cover the connectors on the screen.

DE - Positionieren Sie die Schienen (C) am Bildschirm. Achten Sie darauf, da die

Schienen die Anschlüe am Bildschirm nicht bedecken.

FR - Positionnez les barrees (C) sur l’écran.

Aurez-vous que les barrees ne recouvrent pas les conneeurs de l’écran.

NL - Plaats de rips (C) op het scherm.

Zorg ervoor dat de rips de aansluitingen op het scherm niet bedekken.

ES - Coloque las tiras (C) en la pantalla.

Procure que las tiras no tapen los coneores de la pantalla.

IT - Posizionare le ae (C) sullo schermo.

Accertarsi che le ae non coprano i conneori sullo schermo.

PT - Posicione as tiras (C) no ecrã.

Certifique-se que as tiras não cobrem os coneores no ecrã.

EL - Τοποθετήστε τις λωρίδες (C) επάνω στην οθόνη.

Βεβαιωθείτε ότι οι λωρίδες δεν καλύπτουν τις υποδοχές της οθόνης.

SV - Placera skenorna (C) på skärmen.

Se till a skenorna inte täcker kontakterna på skärmen.

PL - Umieść paski (C) na odbiorniku.

Sprawdzić, czy paski nie zakrywają złączy na odbiorniku.

RU - Расположите консольные планки (C) на экране.

Убедитесь, что консольные планки не закрывают разъемы экрана.

CZE - Umíěte lišty (C) na obrazovku.

Ujiěte se, že lišty nezakrývají konektory na obrazovce.

SK - Pásiky (C) umienite na obrazovku.

Uiite sa, že pásiky nezakrývajú konektory na obrazovke.

HU - Helyezze el a tartólemezeket (C) a képernyőn.

Ügyeljen, hogy a tartólemezek ne takarják a képernyő csatlakozóit.

TR - Şeritleri (C) ekrana yerleştirin.

Şeritlerin ekran üzerindeki konnektörleri kapatmadığından emin olun.

RO - Poziţionaţi benzile (C) pe ecran.

Asigurați-vă că benzile nu acoperă coneorii ecranului.

UK - Розмістіть планки (C) на екрані.

Переконайтеся, що консольні планки не закривають роз’єми на екрані.

BG - Поставете планките (C) върху екрана.

Уверете се, че планките не покриват конекторите на екрана.

JA -

スクリーンにストリップ
ストリップがスクリーンのコネクターを覆わないように注意してください。

ZH -

(C)

(C)

を置く。

3

TV TV

TVTV

G 1-6

H(Optional)

J

(Optional)

2 Screw the strips (C) onto the screen.

Refer to the user manual of your screen for the correct bolt size (G).

DE - Schrauben Sie die Schienen (C) an den Bildschirm.

Die richtige Schraubengröße (G) finden Sie im Benutzerhandbuch Ihres Bildschirms.

FR - Viez les barrees (C) sur l’écran.

Reportez-vous à la notice de l’écran pour trouver la bonne taille de boulon (G).

NL - Schroef de rips (C) op het scherm.

Raadpleeg de gebruikershandleiding van het scherm voor de juie maat bout (G).

ES - Atornille las tiras (C) a la pantalla. Consulte el manual de usuario de la pantalla

para ver el tamaño correo de tornillo (G).

IT - Avvitare le ae (C) sullo schermo. Per conoscere la dimensione correa del bul-

lone (G), consultare il manuale utente dello schermo.

PT - Aparafuse as tiras (C) ao ecrã. Consulte o manual do utilizador do seu televisor

para obter o tamanho correo do parafuso (G).

EL - Βιδώστε τις λωρίδες (C) επάνω στην οθόνη.

Συμβουλευθείτε το εγχειρίδιο χρήστη της οθόνης σας για το σωστό μέγεθος βιδών (G).

SV - Skruva fa skenorna (C) på skärmen.

Se skärmens bruksanvisning för rä bultorlek (G).

PL - Przykręć paski (C) do odbiornika. Informacje na temat prawidłowego rozmiaru śrub

(G) znajdują się w inrukcji obsługi odbiornika.

RU - Прикрутите консольные планки (C) к экрану. Правильные размеры болтов (G)

см. в прилагающемся к экрану руководстве пользователя.

CZE - Našroubujte lišty (C) na obrazovku.

Správnou veliko šroubů (G) zjiíte v návodu ke své obrazovce.

SK - Pásiky (C) priskrutkujte na obrazovku.

Správnu veľkosť skrutiek (G) nájdete v návode na obsluhu obrazovky.

HU - Csavarozza a tartólemezeket (C) a képernyőre.

A helyes csavarméretről (G) tájékozódjon a képernyő használati utasításában.

TR - Şeritleri (C) ekrana vidalayın.

Doğru cıvata büyüklüğü (G) için ekranınızın kullanım kılavuzuna başvurun.

RO - Fixaţi cu şuruburi benzile (C) pe ecran.

Consultaţi manualul de utilizare pentru dimensiunea şuruburilor (G).

UK - Пригвинтіть планки (C) до екрану.

Правильний розмір болтів (G) дивіться в керівництві користувача екрану.

BG - Завинтете планките (C) върху екрана. Вижте в ръководството за потребителя за

вашия екран правилния размер на болтовете (G).

JA - ストリップ (C) をスクリーンにネジ止めする。

正しいボルト サイズ

ZH -

(C)

(G)

は、スクリーンのユーザー マニュアルを参照してください。

4

no. 4

2x

2x

3.1 Loosen the bolts on the strips (C).

DE - Lösen Sie die Schrauben an den senkrechten Schienen (C).
FR - Deerrez les boulons sur les barrees (C).
NL - Draai de bouten op de rips los (C).
ES - Afloje los tornillos de las tiras (C).
IT - Allentare i bulloni sulle ae (C).
PT - Desaperte os parafusos nas tiras (C).
EL - Λασκάρετε τις βίδες των λωρίδων (C).
SV - Loa bultarna på skenorna (C).
PL - Poluzować śruby na paskach (C).
RU - Ослабьте болты на консольных планках (С).
CZE - Uvolněte šrouby na lištách (C).
SK - Povoľte skrutky na pásikoch (C).
HU - Lazítsa meg a tartólemezek (C) csavarjait.
TR - Şeritler (C) üzerindeki cıvataları gevşetin.
RO - Slăbiți șuruburile de la benzi (C).
UK - Ослабте болти на консольних планках (С).
BG - Разхлабете болтовете на планките (C).
JA -

ストリップ (C) のボルトを緩める。

ZH -

3.2 Remove the caps (R).

DE - Entfernen Sie die Kappen (R).
FR - Déposez les embouts (R).
NL - Verwijder de afdekdoppen (R).
ES - Retire las cubiertas (R).
IT - Rimuovere i coperchiei (R).
PT - Retire as tampas das extremidades (R).
EL - Αφαιρέστε τα καπάκια (R).
SV - Ta bort ändskydden (R).
PL - Zdjąć zaślepki (R).
RU - Снять колпачки (R).
CZE - Sundejte víčka (R).
SK - Odráňte krytky (R).
HU - Távolítsa el a kupakokat (R).
TR - Başlıkları (R) çıkarın.
RO - Scoateţi capacele (R).
UK - Зніміте пробки (R).
BG - Извадете капачките (R).
JA ­ZH -

(R)

(R)

5

x x

3.3 Slide the bars (B) over the strips (C).

Make sure that the bars do not cover the connectors on the screen.

DE - Schieben Sie die waagerechte Schienen (B) über die senkrechte Schienen (C).

Achten Sie darauf, da die waagerechten Schienen die Anschlüe am Bildschirm
nicht bedecken.

FR - Faites glier les barres (B) sur les languees (C).

Aurez-vous que les barres ne recouvrent pas les conneeurs de l’écran.

NL - Schuif de bars (B) over de rips (C).

Zorg ervoor dat de bars de aansluitingen op het scherm niet bedekken.

ES - Deslice las barras (B) sobre las tiras (C).

Procure que las barras no tapen los coneores de la pantalla.

IT - Far scivolare le barre (B) sulle ae (C).

Accertarsi che le barre non coprano i conneori sullo schermo.

PT - Deslize as barras (B) por cima das tiras (C).

Certifique-se que as barras não cobrem os coneores no ecrã.

EL - Σύρετε τις ράβδους (B) επάνω από τις λωρίδες (C).

Βεβαιωθείτε ότι οι ράβδοι δεν καλύπτουν τις υποδοχές της οθόνης.

SV - Skjut ängerna (B) över skenorna (C).

Se till a ängerna inte täcker kontakterna på skärmen.

PL - Wsunąć wsporniki (B) na uchwyty (C).

Sprawdzić, czy wsporniki nie zakrywają złączy na odbiorniku.

RU - Вставить рейки (В) в консольные планки (C).

Убедитесь, что рейки не закрывают разъемы экрана.

CZE - Nasuňte příčky (B) na úchyty (C).

Ujiěte se, že příčky nezakrývají konektory na obrazovce.

SK - Nasuňte tyčky (B) cez pásy (C).

Uiite sa, že tyčky nezakrývajú konektory na obrazovke.

HU - Csúsztaa a rudakat (B) a tartólemezekre (C).

Ügyeljen, hogy a rudak ne takarják a képernyő csatlakozóit.

TR - Çubukları (B) şeritlerin (C) üzerine geçirin.

Çubukların ekran üzerindeki konnektörleri kapatmadığından emin olun.

RO - Glisaţi barele (B) pee benzi (C).

Asigurați-vă că barele nu acoperă coneorii ecranului.

UK - Насуньте рейки (B) на планки (C).

Переконайтеся, що рейки не закривають роз’єми на екрані.

BG - Плъзнете рейките (B) върху планките (C).

Уверете се, че рейките не покриват конекторите на екрана.

JA -

バーがスクリーンのコネクターを覆わないように注意してください。

ZH -

(C)

(C)

6

no. 4

4.1 Tighten the bolts.

DE - Ziehen Sie die Schrauben fe.
FR - Serrez les boulons.
NL - Draai de bouten va.
ES - Apriete los tornillos.
IT - Serrare i bulloni.
PT - Aperte os parafusos.
EL - Σφίξτε τις βίδες.
SV - Dra åt bultarna.
PL - Dokręcić śruby.
RU - Затянуть болты.
CZE - Utáhněte šrouby.
SK - Utiahnite skrutky.
HU - Szorítsa meg a csavarokat.
TR - Cıvataları sıkın.
RO - Strângeţi şuruburile.
UK - Затягніте болти.
BG - Затегнете болтовете.
JA -
ZH -

4.2 Place the caps (R) back onto the bars (B).

DE - Bringen Sie die Kappen (R) wieder an den waagerechte Schienen (B) an.
FR - Remeez les embouts (R) en place dans les barres (B).
NL - Plaats de afdekdoppen (R) terug op de bars (B).
ES - Vuelva a colocar las cubiertas (R) en las barras (B).
IT - Rimontare i coperchiei (R) nelle barre (B).
PT - Coloque as tampas (R) novamente nas barras (B).
EL - Τοποθετήστε ξανά τα καπάκια (R) επάνω στις ράβδους (B).
SV - Sä tillbaka ändskydden (R) på ängerna (B).
PL - Ponownie założyć zaślepki (R) na wsporniki (B).
RU - Одеть колпачки обратно на рейки (В).
CZE - Vraťte víčka (R) na příčky (B).
SK - Umienite krytky (R) naspäť na tyčky (B).
HU - Helyezze viza a kupakokat (R) a rudakra (B).
TR - Kapakları (R) tekrar çubuklara(B) takın.
RO - Aşezaţi capacele (R) înapoi în bare (B).
UK - Надіньте пробки (R) знову на рейки (B).
BG - Поставете капачките (R) обратно върху рейките (B).
JA -
ZH -

(R)

(R)

7

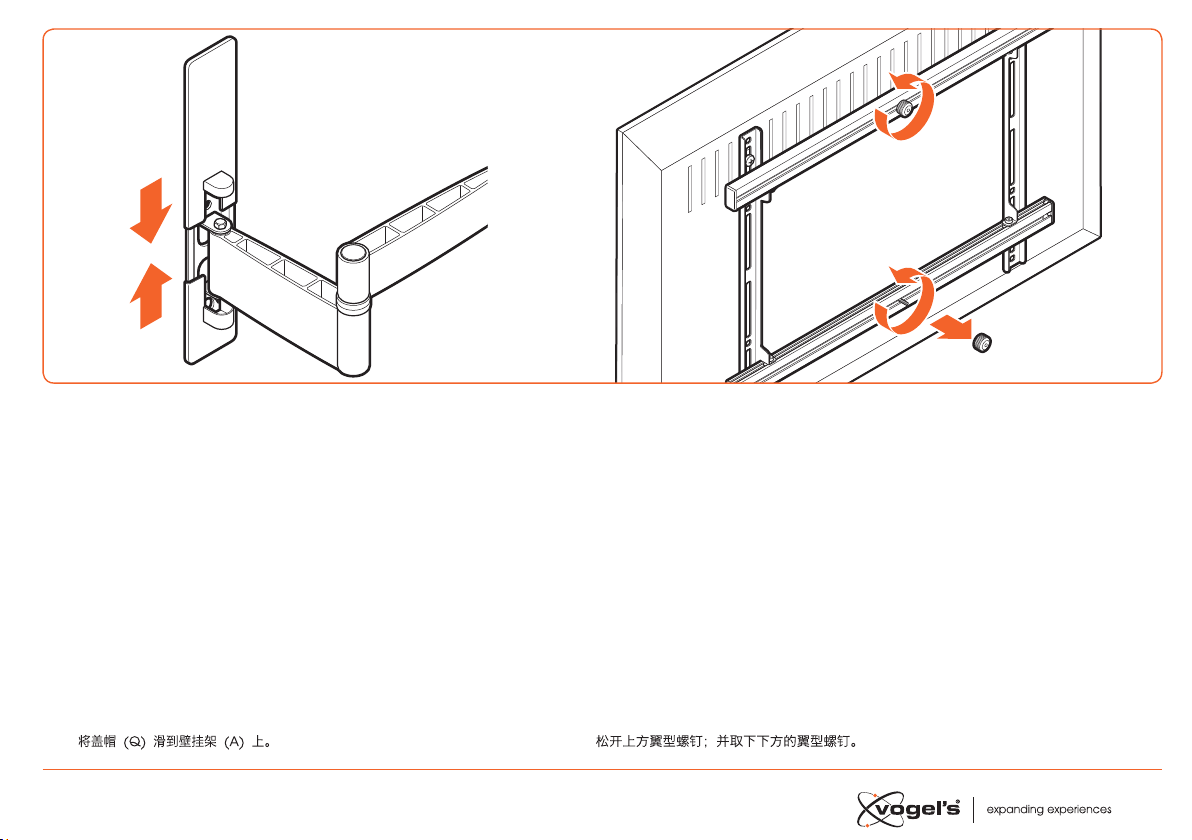

5 Slide the covers (Q) from the wall mount (A).

DE - Schieben Sie die Abdeckungen (Q) vom Wandhalter (A).
FR - Faites glier les capots (Q) du support mural (A).
NL - Schuif de afdekkappen (Q) van de wandeun (A).
ES - Retire las cubiertas embellecedoras (Q) del soporte de pared (A) deslizándolas.
IT - Togliere i coperchiei (Q) dal supporto a parete (A).
PT - Deslize as coberturas (Q) do suporte de parede (A).
EL - Αφαιρέστε συρταρωτά τα καλύμματα (Q) από την επίτοιχη βάση (A).

SV - Avlägsna ändskydden (Q) från väggfäet (A).
PL - Wysunąć osłony (Q) z uchwytu ściennego (A).
RU - Снимите крышки (Q) с настенного кронштейна (A).
CZE - Odsuňte kryty (Q) z náěnného držáku (A).
SK - Vysuňte kryty (Q) z náenného držiaka (A).
HU - Csúsztaa le a kupakokat (Q) a fali tartóról (A).
TR - Kapakları (Q) duvar montaj kitinden (A) geçirin.
RO - Glisați capacele (Q) de pe suportul de perete (A).
UK - Зніміть кришки (Q) з настінних кріплень (A).
BG - Плъзнете капаците (Q) от стойката за стена (A).
JA -

カバー (Q) をウォール マウントからスライドする。

ZH -

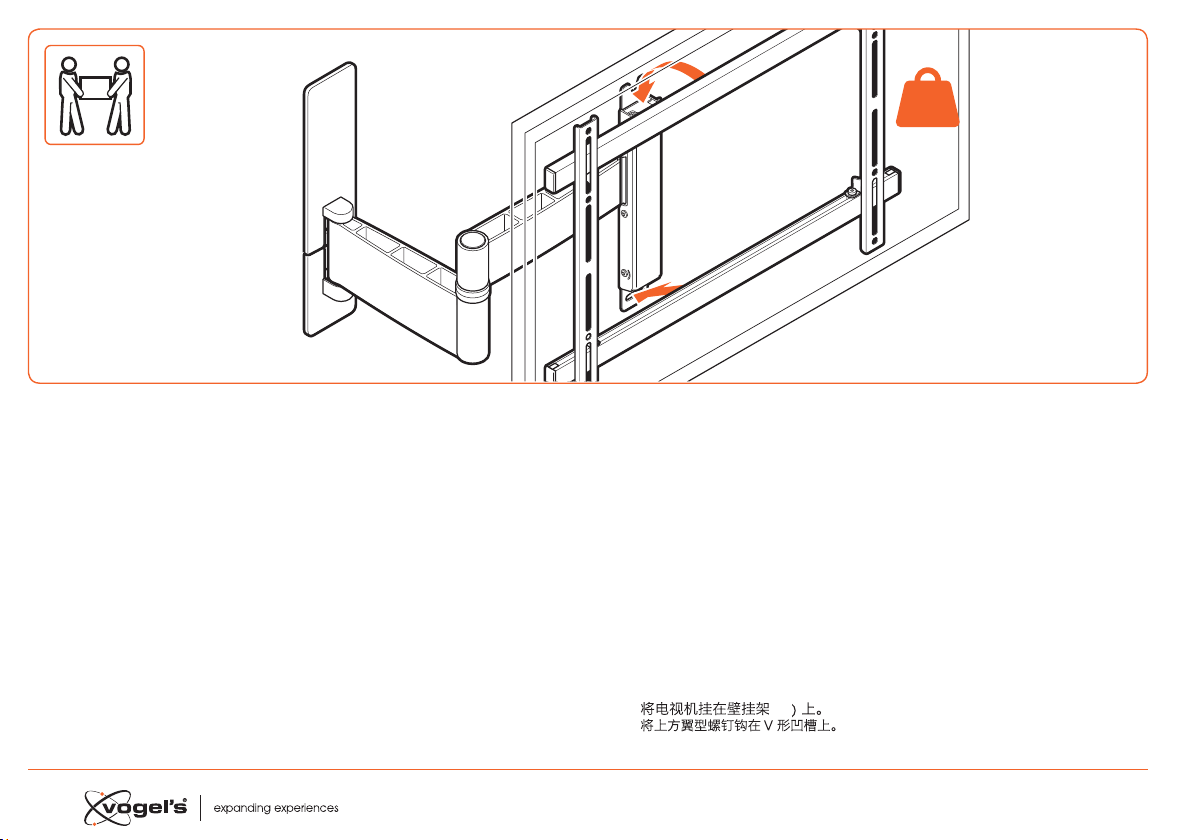

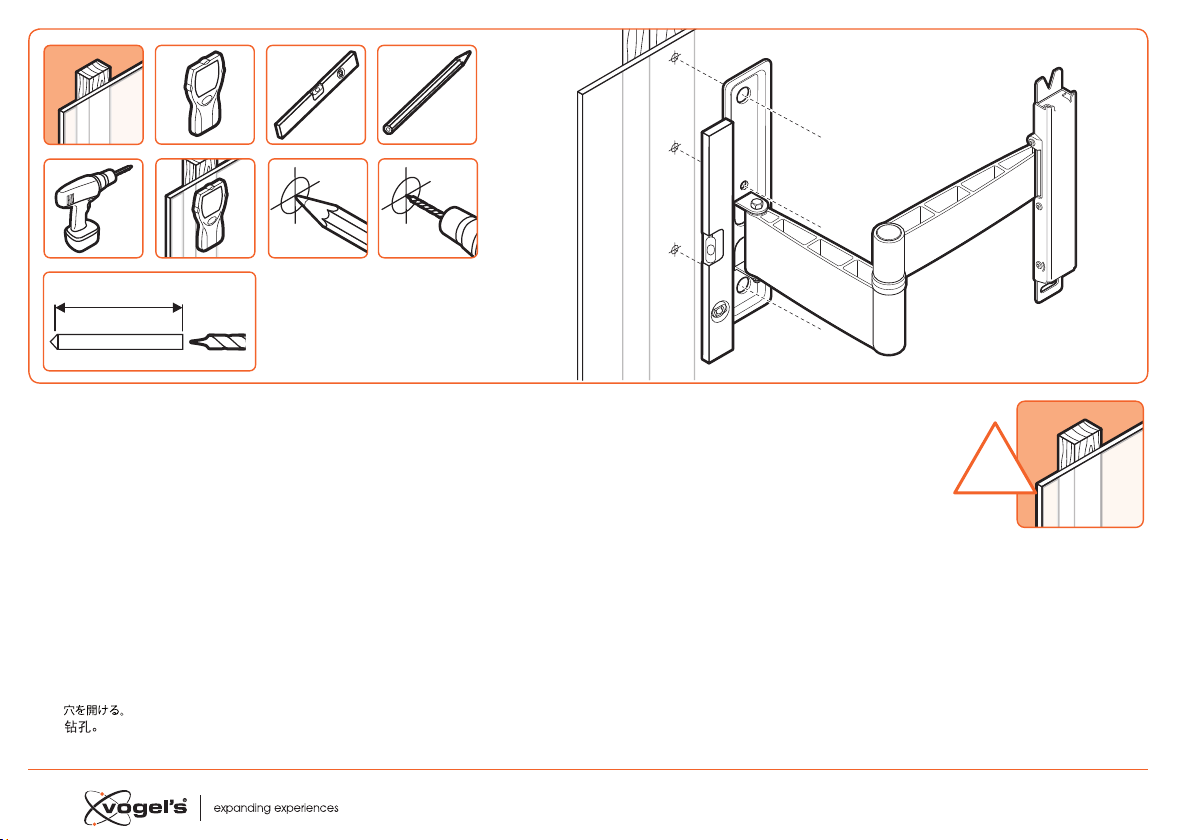

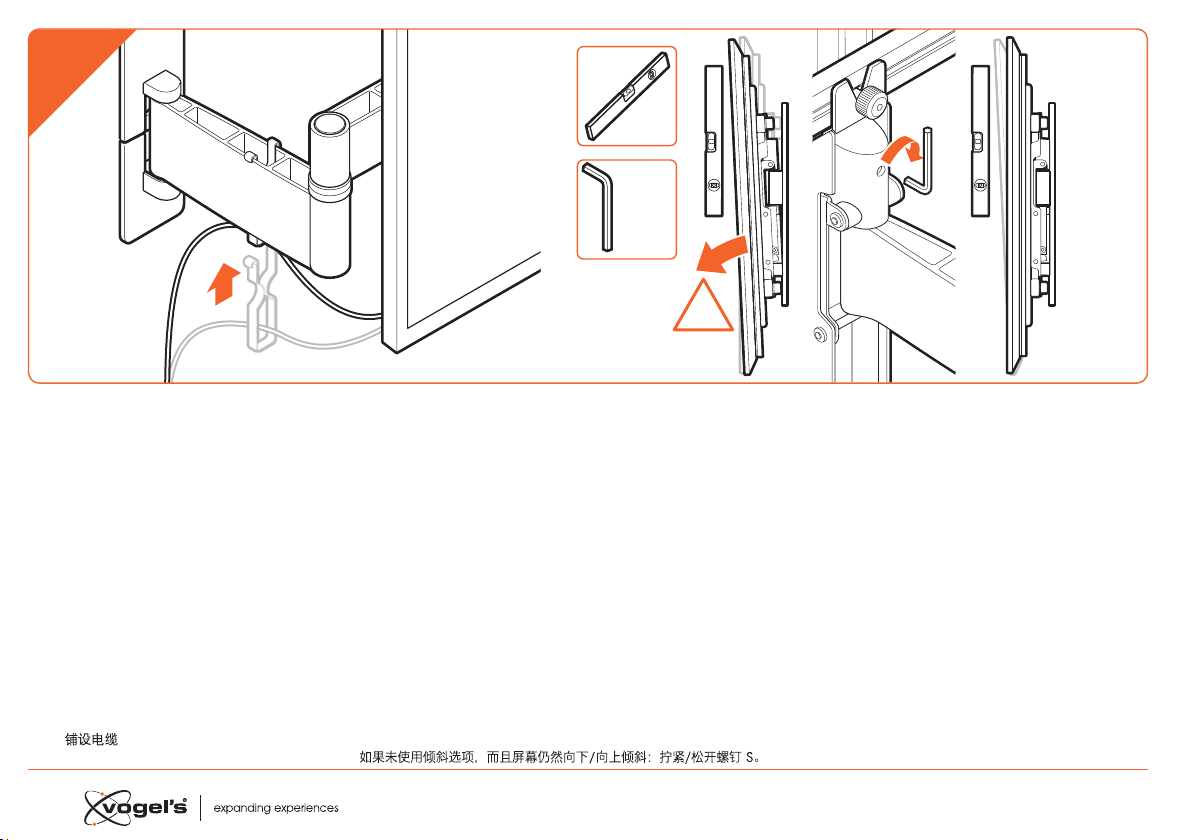

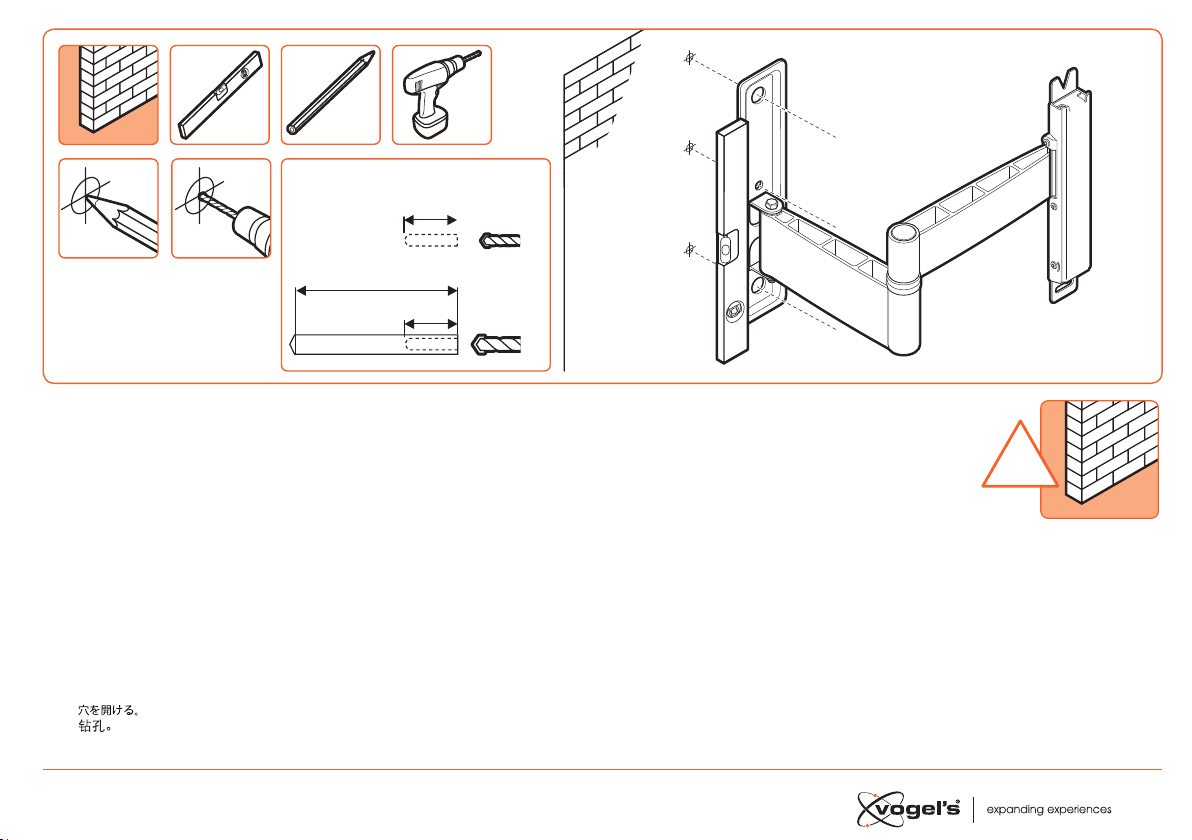

8
