MD8562/8562D
2MP
.
Vandal-proof
.
Mobile Surveillance
Varning innan installation
Stäng av strömmen till
nätverkskameran om det skulle ryka
om den eller lukta konstigt.
Kontakta din återförsäljare om sådan
händelse inträffar.
Placera inte nätverkskameran på
ostadiga ytor.
nätverkskameran såsom t.ex. nålar.
Se din användarmanual för
drifttemperatur.
Rör inte nätverkskameran när den
åskar.
Tappa inte nätverkskameran.Sätt inte in några föremål i
SW - 131
Svenska
Paketinnehåll
1
MD8562
(PoE)
Programvaru-CD
5
1
0
G
0
0
1
0
2
0
Snabbinstallationsguide /
Garantikort
Skruvmejsel
MD8562D
(Med nätsladd)
Allmän I/O terminalblock
Ethernet 10/100 RJ45-kontakt
Mikrofon in (rosa)
Elkontaktuttag (svart)
Riktningsetikett
Jord / Skruvar
Kiselsyragel / RJ45 hon/
honkontakt
SW - 132
2
Fysisk beskrivning
Sedd inifrån
Återställningsknapp
Statuslysdiod
Lins
Hål för skruvar
Fack för SD/SDHC
minneskort
Sedd utifrån
Kappslingklass: IP67
SW - 133
VIKTIGT!
Håll MAC-adressen i minnet
innan du monterar kameran.
Svenska
3
Installation av hårdvara
Demontera först kupolens kåpa från kameran med den medföljande skruvmejseln. Sätt i Ditt MicroSD/SDHC minneskort om så erfordras.
Manipuleringssäker skruv
Kupolhölje
Plasthölje
Kamerans undersida
Följ sedan stegen nedan för att montera kameran antingen under taket eller på väggen:
1. Fäst den medföljande borrmallen på takets/väggens yta.
2. Borra 3 fästhål genom de 3 markerade cirklarna. Slå sedan in pluggarna i hålen med en hammare om nödvändigt.
3. Denna nätverkskamera kan monteras med kabeln som går igenom taket/väggen från sidan.
Om du vill mata kabeln genom taket/väggen borra ett hål A till kabeln som visas på bilden. om
kabeln går genom sidan till kupolhöljet, avlägsna plasthöljet (B).
4. Sätt skruvar i de tre hålen i kamerafästet och dra fast dem i de borrade hålen med en skruvmejsel.
Takmontering
1
2
A
B
A
3
4
SW - 134

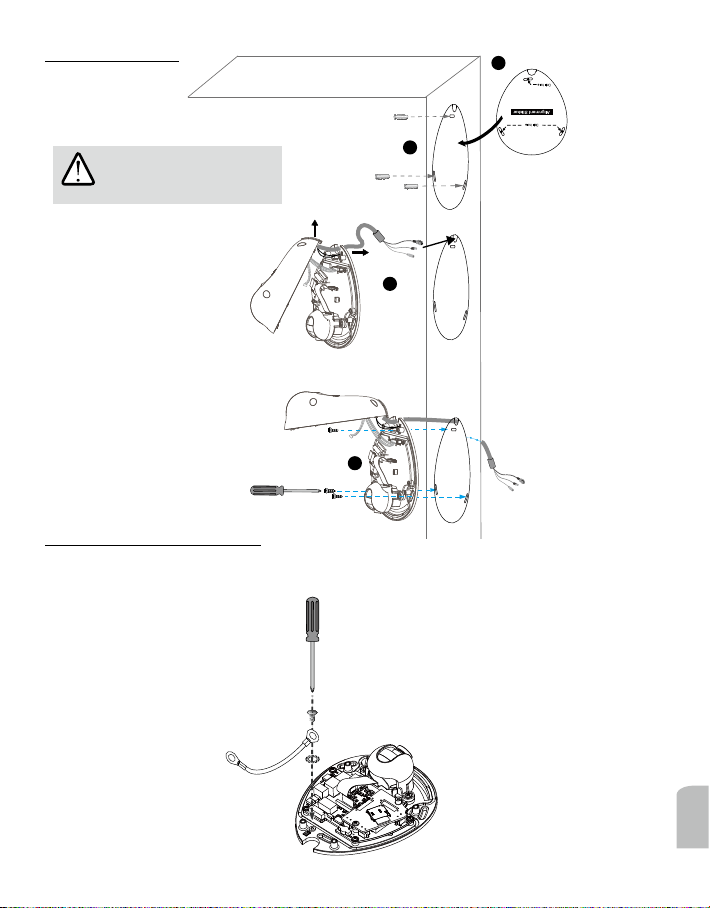

Väggmontering
1
VIKTIGT!
Drag åt skruvarna hår för att
hindra fukt att tränga in.
B
2
A
3
4
Anslutning av jordledningen
Som visas i guren nedan fäst sidan av den medföljande jordade ledningen till skruvhålet, trä ledningen och fast den andra änden till en kopplingsdosa eller jordad ledare.
SW - 135
Svenska
Nätverksplacering
4
Allmän anslutning (utan PoE) (MD8562D)
1. Om du har externa DI-enheter skall anslutningen göras till en distributionsenhet.
2. Använd medföljande RJ45 hon/honkontakt till att ansluta nätverkskameran till en strömbrytare.
Använd korskabel kategori 5 för direktanslutning till en dator.
3. Anslut elkontakten från nätverkskameran till ett eluttag.
+ : Digital utgång
- : Digital ingång
1
SW - 136
2
L
I
N
K
POW
ER
C
O
LL
I
S
RE
ION
CEIVE
1
PARTITIO
2
3
N
4
5
Ethernetväxel
3
Power over Ethernet (PoE) (MD8562)
När du använder PoE-aktiverad kontakt
Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda
Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via
Ethernet-kabel.
L
I
N
POW
ER
K
C
O
LL
I
S
RE
ION
CEIVE
1
PARTITIO
2
3
N
4
5
PoE-kontakt
NOTERA:
Denna utrustning får endast anslutas till
PoE nätverk utan att dirigeras till externa
anläggningar.
När du använder en kontakt utan PoE
Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt
utan PoE.
PoE-ströminjektor
(valbart)
kontakt utan PoE
SW - 137
L
I
N
POW
ER
C
O
K
LL
I
RECEIVE
S
ION
1
PARTITIO
2
3
N
4
5
Svenska
Tilldela IP-adress
5

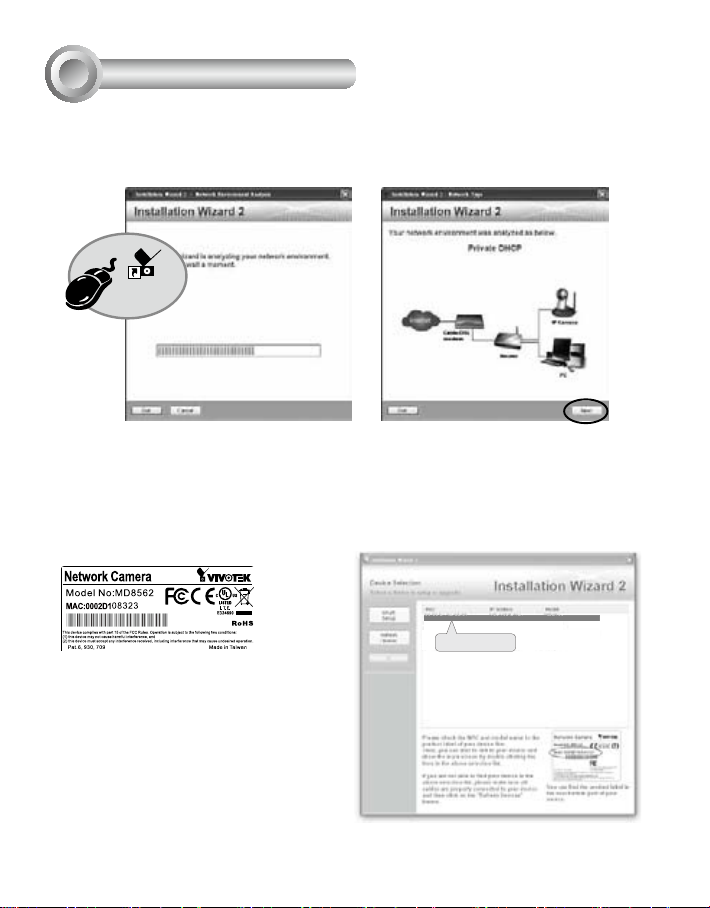

1. Installera “Installation Wizard 2” från katalogen för programvarufunktion från CD-skivan.
2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har
analyserats, klicka på knappen “Next” för att fortsätta programmet.
Installation
Wizard 2
3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverk-
skameror på samma LAN.
4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka
på MAC adressen som matchar den som är tryckt på kameraetiketten eller S/N numret på
förpackningsetiketten för att öppna en webbläsarsession med nätverkskameran (Network
Camera).
00-02-D1-10-83-23 192.168.5.151 MD8562
0002D108323
SW - 138
6

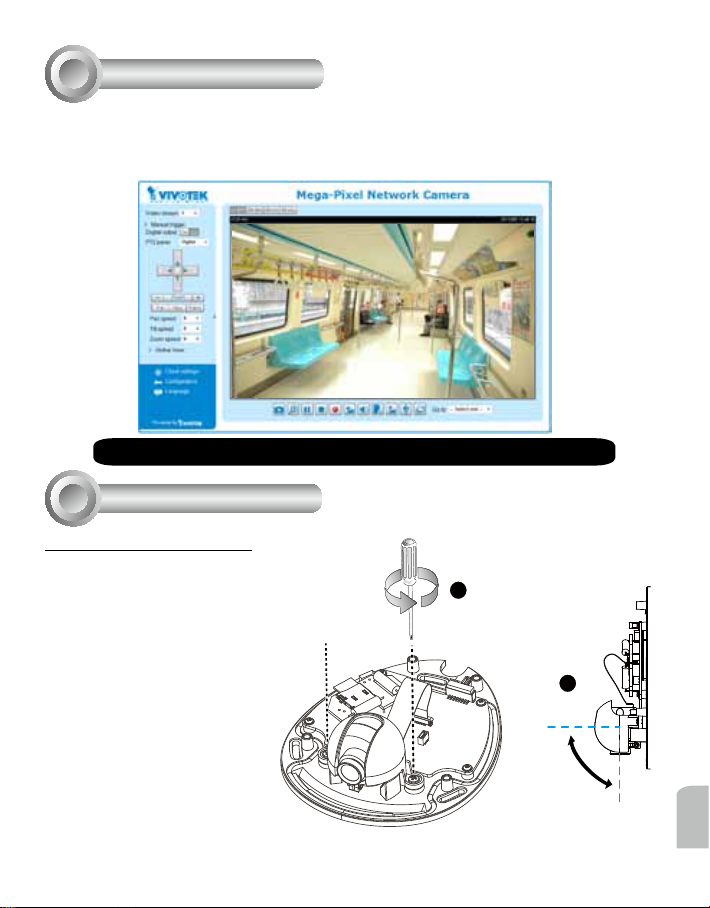

Klar att använda
1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan.
2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32kanaler för inspelning från cd:n i en utbyggnad som består av era kameror. För installationsdetaljer, se till dess relaterade dokument.
För vidare installation, se användarmanualen på CD-skivan.
Justera linsen
7
Justera visningsvinkeln
Lossa skruvarna (ta inte bort
dem) på sidorna till linsmodulen.
Justera linsen till önskad
siktvinkel som visas på höger
sida.
När detta är gjort, dra åt
skruvarna så att linsen
orientering är xerad och tål
stötar och vibrationer.
1
2
90°
SW - 139
Svenska
Finjustera kamerafokus
Nätverkskamerans fokusområde är inställt från 1,0 m till oändlighet på fabriken. Om Du önskar
fokusera kameran på kortare avstånd än 1,0 m, eller om linsen förlorad fokusering, skall Du
njustera på följande sätt.
1. Lossa linsens låsskruv.
2. Vrid linsen för hand tills bilden blir skarp.
3. Drag fast linsens låsskruv.
Lossa linsens låsskruv.
Slutförande
8
Riv ner aluminiumfoliens vakuum påse och
ta ut fuktabsorbenten. Fäst den medföljande
fuktabsorbenten på den inre sidan av kupolhöljet.
(Byt absorbatorn när du öppnar kupolhöljet.)
Sätt fast locket på kameran. Drag fast
kupolens skruvar med den medföljande
skruvmejseln. Se därefter till att alla
kameradelar har monterats ordentligt.
VIKTIGT!
Säkra skruvarna ordentligt för
att undvika fukt.
SW - 140
Copyright 2011 VIVOTEK INC. All rights reserved.
c
P/N:625015501G Ver1.1
