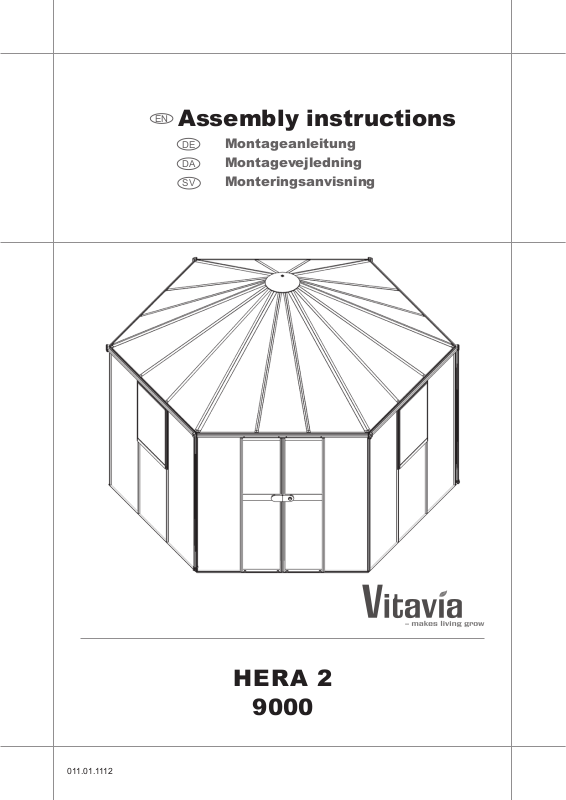

Vitavia Hera 2 9000 User Guide

EN

Assembly instructions

DE

Montageanleitung

DA

Montagevejledning
Monteringsanvisning

SV

011.01.1112

HERA 2

9000

Item

No.

Part

Sect.

Ref.

Size

mm

Quantity

9000

Item

No.

Part

Sect.

Ref.

Size

mm

Quantity

9000

Item

No.

Part

Sect.

Ref.

Size

mm

Quantity

9000

1006

1008

1010

1019

1020

1067

1092

8 3.5 x 6 3

6 3.5 x 19 12

4B 32 1

8 15 3

5L/R

75000 1

7

8 295 3

1-3 120 12

6005

6007

6008

6013

6014

6017

6019

2 1797 2

2 951 2

1 1151 10

1-2 1797 12

5L/R 458 2

5L/R 436 2

6 636 3

6036

6038

6039

6046

6049

6051

6052

4B Ø 380 1

4B M6 x 79 1

5L/R 27 4

5L/R M6 x 23 4

5R Ø 32 4

5L/R Ø 6.5/25 8

4B M6 x 55 1

1402

1414

1415

3001

3002

6001

6002

8 36 3

8 20 3

8 1750 3

1-7 M6 x 12 212

1-7 M6 217

1 1887 5

2 1887 1

6020

6021

6022

6024

6025

6030

6031

6 806 3

6 806 3

1-2 1797 6

6 600 3

6 600 3

7 1797 28

5L/R 1777 4

6056

6057

6059

6060

6061

6062

6066

8 46 6

5L/R 16 4

4B M6 x 10 1

5L/R Ø 6/12 32

4B Ø 6/17 2

5L/R

3.9 x 9 22

8

6 610 3

6003

6004

2 011.01.1112

1 1849 5

2 484 2

6032

6034

7 975 6

6 3000 3

6067

6068

3 81.2 6

7 3.5 x 13 18

Item

No.

Part

Sect.

Ref.

Size

mm

Quantity

9000

Item

No.

Part

Sect.

Ref.

Size

mm

Quantity

9000

6070

6072

6073

6074

6075

6076

6077

8 Ø 13.5 190

1 1854 5

2 1854 1

7 1854 6

8 587 12

8 521 6

7 39.1 6

6100

6140

6141

6142

6143

6144

7349

8* 30 18*

5R 436 1

5L 436 1

5L/R M4 x 13 8

5L 60 1

4A Ø 106 1

7

3.9 x 10 42

8

6078

6079

6085

6086

6087

6088

6095

7 39.4 6

7 39.4 6

5L 1777 1

5L/R 1777 3

4A 2019.5 6

4A 1737.5 12

4A 346.41 1

7400

7401

5L 123 1

5R 123 1

6097

6099

4A 981 6

4B 344.1 1

3011.01.1112

EN

1. PLEASE READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE ASSEMBLING YOUR GREENHOUSE.

2. Sharp edges and corners can cause injury. Always wear protective glasses, gloves, shoes and headgear when handling the aluminium proles, glass and

polycarbonate sheets. Broken glass is a safety hazard – always clear up immediately and dispose of with care.

3. The product you have purchased is intended only for the growing of plants and should only be used for this purpose. When used for other purposes we

will take no responsibility.

4. It is recommended that this greenhouse is assembled by two people.

5. When using a step ladder one person should steady it at all times whilst the other works.

6. Should you encounter difculties constructing this house, or in tting the glass or polycarbonate sheets, please contact your retailer

– do not use force!

7. The greenhouse must always be anchored.

SICHERHEITSVORKEHRUNGEN

Safety Warning

Assembly Instructions

SITE SELECTION

Always try to select a sunny location, sheltered
from the wind as much as possible.

IMPORTANT
Before assembling your new greenhouse,

please check that all parts in the provided list
are included. Please take each bundle out of
the packaging in order to identify the parts
better.

It is important that the opened bundles do not
get mixed with one another.

If something is missing please contact your
retailer.

NECESSARY TOOLS
Screw drivers (Normal and Crosshead PH2),

10mm and 17mm spanner or wrench, 10 mm
combination spanner, 1.8m Step ladder, Craft
knife, Measuring stick, Spirit level, Ø 20 drill,
Accu-drill with adjustable torque.

MAINTENANCE
The greenhouse should be thoroughly washed

with a gentle detergent occasionally. Please
check that the detergent used does not react
aggressively with aluminium or plastic.

Ensure that the door tracks are cleaned regu­larly to avoid a buildup of debris

0. BASE

Important! The base must be level. A zinc­coated steel base is available as an accessory
for all greenhouse models.

(Attention! Only when the greenhouse has to

be located in a very windy and unprotected
location: Drill through both the prole at the

base of the greenhouse and the steel base,
and connect them with nuts and bolts.)

If you would rather construct your own stone
or concrete foundation, please follow the

dimensions specied in diagram 0.

Treated wooden beams at least 18mm high
and not more then 32mm wide should be posi-

tioned between the stone/concrete foundation
and the aluminium frame(A-A). On the side
where the door will be located use a treated
wooden beam not more then 52mm wide
(B-B). Connect the wooden beams to the foun­dation with 50mm long bolts (not provided).

Foundations must extend down below the frost
level.

Diagrams in a single frame show the view
from inside the greenhouse. Those enclo­sed in a double frame show the view from
outside the greenhouse.

1. SIDE ELEMENTS

Lay all of the parts on the oor and connect

them loosely. (1.1) to (1.6)

Note: All bolt heads must slide into the bolt
channels in each vertical bar.

Repeat for the other 4 plain sides.

2. SIDE ELEMENT - DOOR

Lay all of the parts on the oor and connect

them loosely, (2.1) to (2.6).

3. CONNECTING THE SIDE ELEMENTS
Bolt the six side elements together using

corner plates (1092), (3.1) to (3.3).
Carefully insert the plastic eave ends (6067)
into the eaves at each corner, (3.4) to (3.6).

Now position your frame on the prepared base
/ foundation and connect loosely. (Please only
tighten these bolts after the building is glazed.)
Adjust the frame until it is square and vertical
and tighten the bolts connecting the sides.

Please do not over tighten.

4A. ROOF

Lay all roof bars (6087) on the ground and
accurately mark them with a pencil as shown,
(4.1). These marks are important to ensure the

glazing panes t later.

Connect the assembly help disc (6144) to the
hexagonal cone (6095) using bolt (3001) and

nut (3002) (4.2).
Assemble roof bars (6087) onto cone (6095)
(4.3) (4.4).

Note: the straight cut edge of (6087) should
touch disc (6144) (4.3).

Tighten all bolts.

Connect ring beam (6097) with the joining
point edge on the mark (1055 mm) (4.5) (4.6).

4B. ROOF

Two people should now lift the assembly onto
the roof.
Connect roof bars (6087) onto each corner
(4.7).
Using the step ladder connect roof middle bars
(6088) to hexagonal cone (6095) (4.8), ring
beam (6097) (4.9) and eave angle (6072) /
(6073) (4.10). Tighten all bolts.

Assemble the outer cone (6036) with bolt
(6052), washer (6061), spacer (1010) and nut
(3002) and lift into place.

Note: bolt (3001) and nut (3002) connecting
disc (6144) must be removed at this point.

Inside connect bolt extension (6038) to bolt
(6052) and then connect cover (6099) to
(6038) using washer (6061) and bolt (6059)
(4.11).

5L & R. DOORS
Lay vertical door bars (6085) / (6086) on the

ground and prepare 6 bolts (3001) in the bolt
channels in each.
Press the glazing seals (1020) onto (6085) /
(6086) (5.1) and cut to length.
Connect (6017) to bars (6085) / (6086) using
the prepared end bolts (5.2).
Note: Use washers (6060) only if 4mm glass
is delivered.

Take care to line up the bottom edges of
bars (6085) / (6086) with the groove in the
face of bottom bar (6017) as shown. This
will ensure that the correct overhang of the
bottom bar is obtained.

4

011.01.1112

Position the lower glass pane (B) and then
middle bar (6140) or (6141) onto (6085) /
(6086) (5.3) (5.4).
Assemble lock parts (6143), (7400) and (7401)
using bolts (6142) onto middle bars (6140) or
(6141) (5.3).

Finally position the upper glass pane (A) and
connect (6014) using the last two prepared
bolts (5.5).
Fix the glass on both sides with the plastic

xing strips (6031) (5.6).

Ensure that the door is totally square before
tightening all bolts. This can be done by
measuring the diagonals.

Connect the plastic door guides (6057) onto
bar (6014) with screws (6062) (5.5).
Loosely connect the door wheels (6049) and
door jump clips (6039) to bottom bar (6017)
using bolt (6046), washers (6051) and nut
(3002) (5.2). These should be tightened when

the door is later tted in the building.

Repeat for both doors and lay them aside for
later use.

6. VENTS

The position of vents is determined by the
location of the prepared holes in eave angle
(6072).

Note: Warm window seal (6034) to room
temperature! Press seal (6034) centrally onto

the top edge of glass pane (C) (6.1). Do not
stretch.

Make a cut into the seal at the corner (6.2) and
then press the seal onto the side and bottom

edges of pane (C), cutting to t around each

corner.
Fit vent bottom bar (6024) over the seal
(6.3) and then side bars (6020) and (6021).
Connect these at the corners using screws
(1003) (6.4).
Finish pressing the seal onto the top edge and
cut to length in the middle. Fit the top vent bar
(6025) and connect to side bars (6020) and
(6021) with screws (1003) (6.5).

Ensure that the vent is totally square before
tightening all screws.

Loosely connect bar (6066) using bolt (3001)
onto eave angle (6072) using the prepared
holes (6.6).
Remove side brace (6003) and diagonal brace

(6008) to t vent sill (6019) behind them (6.7).

Replace (6003) and then (6008), loosely
connecting with nut (3002) (6.7) (6.8). Do
not tighten until the roof vent is assembled in
building.

Repeat for all vents and lay them aside for
later use.

7. GLAZING
Please note the already mentioned safety

precautions.

Ensure that the U/V protected face of all
polycarbonate sheets is on the outside.

With one person using the step ladder inside
the building, glaze the roof by sliding panes
(D),(E) and (F) into the appropriate guides in
the roof bars (6087) and (6088) (7.2) (7.3).
When adjacent panes are in place connect
ends (6077), (6078) or (6079) using screws
(7349) (7.4) to prevent them sliding out of the
guides.

Position door guide bar (6074) onto eave

angle (6072) / (6073) and x in place using 3

equally spaced screws (6068) (7.6) (7.7).

Press the glazing seals (1020) onto all side
bars (6013) and (6022) (7.5) and cut to length.
Fit the glazing panes (G), (H) and (J) as

shown and x by pressing plastic xing strips

(6030) or (6032) onto each side (7.6) & (7.7).

Now tighten the bolts connecting the building
to the foundation.

8. POSITIONING OF VENTS AND DOORS
Lift the vents into the prepared positions in

the sides by loosening bar (6066) and sliding
bar (6025) into bar (6066) from one end (8.1)

& (8.2). Lift vent sill bar (6019) and t it to the

vent. When correctly positioned tighten all
bolts on the inside.

Bolt the vent opener (1067) onto bar (6024)
using screws (6062) (8.3).

Connect both vent xers (6056) onto sill bar

(6019) using screws (6062) (8.3).
Place the plastic cap (1019) over the end of
the window opener (1067) (8.3).

Position the doors by inserting the plastic door
guides (6057) into bar (6074) (8.4) (8.5) and
then lower the wheels onto the door track on
bar (6002) (8.6). Hook the door jump clips
(6039) under the lip on (6002) and tighten the
door wheel bolts (6046) (8.6) (8.7).

Connect plastic nut caps (6070) by pushing
them onto all visible nuts (3002) inside the
building (8.8).

Connect down pipe elbow (1402) to down
pipe (1415). At 3 not adjacent corners connect
the down pipe assembly (1402) / (1415) to
eave ends (6067) (8.9). Hook clamp (1414)
onto corner bars (6022) at the height of elbow
(1402) and insert screw (1006) into the prepa­red hole in (1414) (8.10). Use the Ø 20 drill to
make the drainage holes in the 3 eave ends
(6067) noting the marked area.

Inside the greenhouse slide glazing spacers
(6075) or (6076) onto eave angles (6072) /
(6073). Fix these to eave angle (6072) central-

ly using screw (7349). (8.11) (8.12).

* Note: The formation of condensation is
unavoidable in a greenhouse with polycarbo­nate plates, however it may be reduced by ex­changing the parts (6075 / 6076) with (6100).
This will allow increased ventilation inside and
thereby reduce the condensation.

Please x (6100) in the middle of each eld at

the eave using screws (7349).

FINISHING
If desired, it is possible to seal the greenhouse

at the edges and between the glazing and
spacers (6075) or (6076) using neutral silicone.
Silicone is not in cluded.

Place the warning label inside the building.
A full range of greenhouse accessories, to

help you make the most of this product, is
available from your stockist. Please inform
yourself as to the possibilities.

SAFETY NOTICE
In the event of high wind conditions, close the

doors and all vents.
In the event of heavy snowfall, clear the roof of

the building or take suitable measures to sup­port the roof. Heat the building in winter.

COMMENTS
For the complete protection of your new

green house, we advise you to include it in
your house insurance. Please take note of
possible building rules relating to the positio­ning of greenhouses.

Please stick the included greenhouse model
label onto the door bar (6014) after success­fully assembling this product. This information
is important in the event that replacement
parts are later required.

Please keep these Assembly Instructions in a
safe place, for future reference!

Our policy is one of continuous improvement
and we reserve the right to change the speci­cations without prior notice.

5011.01.1112

DE

Sicherheitsvorkehrungen

1. BITTE LESEN SIE DIESE MONTAGEANLEITUNG VOR BEGINN DES AUFBAUS KOMPLETT DURCH!

2. Bei der Handhabung von Glas, Hohlkammerplatten oder Gewächshausteilen sind immer eine Schutzbrille, Handschuhe, Sicherheitsschuhe und ein
Kopfschutz zu tragen, da scharfe Kanten zu Verletzungen führen können. Gebrochenes Glas ist ein Sicherheitsrisiko. Beseitigen Sie es mit der
gebotenen Vorsicht.

3. Das von Ihnen erworbene Gewächshaus ist für die Aufzucht von Panzen konstruiert und sollte auch ausschließlich dafür genutzt werden. Bei anderwei-
tiger Nutzung ist jegliche Haftung ausgeschlossen.

4. Für die Montage dieses Gewächshauses sind zwei Personen erforderlich.

5. Bei Benutzung einer Stufenleiter sollte immer eine zweite Person die Leiter sichern.

6. Sollten Sie beim Montieren des Hauses oder beim Einsetzen der Verglasung Schwierigkeiten haben, dann setzen Sie sich bitte mit Ihrem Händler in
Verbindung – Wenden Sie keine Gewalt an!

7. Das Gewächshaus muss verankert werden.

Aufbaubeschreibung

STANDORTWAHL

Suchen Sie den sonnigsten, aber gleichzeitig
einen windgeschützten Platz aus.

WICHTIG
Bevor Sie mit der Montage Ihres Gewächshauses

beginnen, überprüfen Sie, ob alle in der Liste
aufgeführten Teile vorhanden sind. Nehmen Sie
die einzelnen Bündel aus der Verpackung, um sie
besser identizieren zu
können.

Es ist wichtig, dass die geöffneten Bündel nicht
durcheinander geraten.

„Leerschraube“ = Schraube und Mutter für die
spätere Befestigung von Teilen, vorerst ohne
sichtbare Funktion.

Fehlt etwas, dann setzen Sie sich bitte mit
Ihrem Lieferanten in Verbindung.

BENÖTIGTE WERKZEUGE

Schraubendreher (Schlitz und Kreuzschlitz PH2),
Schraubenschlüssel 10 mm & 17 mm, Stufenleiter
1,80 m, Teppichmesser, Zollstock, Wasserwaage,
Bohrer Ø20, Akku-Schrauber mit einstellbarem
Drehmoment.

WARTUNG
Das Gewächshaus sollte hin und wieder gründlich

mit einer neutralen Waschmittellauge abgewa­schen werden. Das Glas kann mit einem milden
Reinigungsmittel gesäubert werden, das weder
die Kunststoffteile, noch den Aluminiumrahmen
oder die Glasfederklammern angreift. Reinigen
Sie regelmäßig die Türlaufschienen.

0 FUNDAMENT
Wichtig! Das Fundament muss absolut eben

sein. Ein verzinktes Stahlfundament ist für alle
Gewächshaus-Modelle als Zubehör erhältlich.

(Achtung! Wenn das Gewächshaus an einer sehr
ungeschützten und windigen Stelle aufgebaut

werden muss: Durchbohren Sie die Grundprole

und das Stahlfundament und verschrauben Sie
beide mittels Schrauben und Muttern miteinander.
(Nicht im Lieferumfang)

Bei der Erstellung eines Fundamentes aus Stein
oder Beton, richten Sie sich bitte nach den Maß­angaben in Abbildung 0.

Unter den Bodenprolen werden vorbehandelte,

witterungsbeständige Holzleisten von mindestens
18 mm Dicke und max. 32 mm Breite benötigt, die
zwischen Aluminiumrahmen und Fundament
montiert werden. (A-A) Für die Türseite empfeh­len wir die Verwendung von 52 mm breiten Lei­sten (B-B).

Die Bodenprole sollten entsprechend der Zeich­nung durchbohrt und mit 50mm langen Schrau­ben (nicht im Lieferumfang) mit dem Fundament
verschraubt werden.

Fundamente müssen frostsicher (ca. 60-80 cm
tief) eingelassen werden.

Alle Zeichnungen sind Innenansichten mit
Ausnahme der Zeichnungen, die mit einem
doppelten Rahmen versehen sind.

1. SEITENTEILE

Alle Teile auf dem Boden auslegen und lose gem.
den Abb. (1.1) bis (1.6) verschrauben.

Achtung: Die Schraubenköpfe (nicht die Muttern)
müssen in die jeweiligen Schraubenkanäle der

vertikalen Prole geschoben werden.

Diesen Vorgang an den weiteren 4 Seitenwänden
wiederholen.

2. SEITENTEILE - TÜR
Alle Teile auf dem Boden auslegen und lose gem.

den Abb. (2.1) bis (2.6) verschrauben.

3. ZUSAMMENBAU DER SEITENTEILE
Die 6 Seitenteile mit Hilfe der Eckplatten (1092),

(3.1) bis (3.3) miteinander verschrauben.
Die Kunststoff-Traufenecken (6067) an jeder Ecke

auf die Traufe drücken (3.4) bis (3.6).
Nun das soweit verschraubte Gewächshaus auf

das vorbereitete Fundament/Rahmen setzen und
lose verschrauben.

(Bitte die Schrauben erst festziehen, nachdem
das Haus verglast ist).

Den Rahmen justieren, bis er gerade und senk-

recht ist. Die Schrauben, die die Seitenelemente
miteinander verbinden, festziehen.

Die Schrauben müssen fest, aber nicht zu fest
angezogen werden.

4A. DACH

Alle Dachprole (6087) auf dem Boden auslegen

und mit einem Bleistift, wie in Abbildung (4.1)
gezeigt, exakt markieren.

Diese Markierungen sind wichtig, um sicherzustel­len, dass die Glasscheiben später genau passen.

Die beiliegende Montagehilfe (6144) mit dem
Konus (6095) mittels der Schraube (3001) und
Muttern (3002) verschrauben (4.2).

Die Dachprole (6087) am Konus (6095) montie­ren (4.3) (4.4).

Achtung: Die geraden Schnittkanten der Dach-

prole (6087) sollten die Montagehilfe (6144) (4.3)

berühren.
Alle Schrauben fest anziehen.
Die horizontalen Dachverstrebungen (6097) mit

dem Verbindungspunkt an der Markierung (1055
mm) verbinden (4.5) (4.6).

4B. DACH

Mindestens zwei Personen sollten nun die zusam­mengebaute Konstruktion auf das Dach heben.

Die Dachprole (6087) an jeder Ecke verschrau­ben (4.7).

Von der Leiter aus die mittleren Dachprole

(6088) mit dem sechseckigen Konus (6095) (4.8),
den horizontalen Dachverstrebungen (6097) (4.9)
und Traufenwinkeln (6072/6073) (4.10) verschrau­ben.

Alle Schrauben fest anziehen.
Den äußeren Konus (6036) mit der Schraube

(6052), der Unterlegscheibe (6061), dem Ab­standhalter (1010) und der Mutter (3002) ver­schrauben.

Achtung: Schraube (3001) und Mutter (3002) der
Montagehilfe (6144) müssen an dieser Stelle
entfernt werden.

Innen die Schraubenverlängerung (6038) mit der
Schraube (6052) verbinden und dann die Abde­ckung (6099) mittels Unterlegscheibe (6061) und
Schraube (6059) verbinden (4.11).

6

011.01.1112

5L & R. TÜREN

Die senkrechten Türprole (6085) / (6086) auf

dem Boden auslegen und je 6 Schrauben (3001)
in die Schraubenkanäle schieben. Die Glasdich-

tungen (1020) auf die senkrechten Türprole

(6085) / (6086) (5.1.) drücken und auf Länge
schneiden.

Prole (6017) (5.2) mit den Prolen (6085)/(6086)

mittels der zuvor eingeführten Schrauben montie­ren. Achtung: Unterlegscheiben (6060) nur bei 4
mm starkem Glas benutzen!

Bitte darauf achten, dass die unteren Kanten

der Prole(6085/6086) mit der Rille gegenüber
dem oberen Prol (6017) abschließen wie ab-

gebildet. Dadurch ist sichergestellt, dass der

korrekte Überhang des unteren Prols erreicht

wird.

Die untere Glasscheibe (B) einsetzen und dann

das mittlere Prol (6140) bzw. (6141) auf (6085) /

(6086) (5.3) (5.4) positionieren.
Die Türschlossteile (6143), (7400) und (7401)

mittels Schrauben (6142) mit den mittleren Pro­len (6140) oder (6141) montieren (5.3).

Zum Schluss die obere Glasscheibe (A) einsetzen

und das Prol (6014) mit Hilfe der letzten zwei

dafür vorgesehenen Schrauben (5.5) befestigen.
Das Glas an beiden Seiten mit den Kunststoff

Befestigungsstreifen (6031) (5.6) xieren.

Sicherstellen, dass die Tür absolut rechtwinklig ist
bevor alle Schrauben festgezogen werden. (Hin­weis: Sind die diagonalen Längen gleich, ist die
Tür rechtwinklig.)

Die Kunststoff-Türführungen (6057) mit dem Prol

(6014) mittels Schrauben (6062) verbinden (5.5).
Die Türlaufrollen (6049) und Festhalter (6039) mit

dem unteren Prol (6017) lose mittels Schraube

(6046), Unterlegscheiben (6051) und Mutter
(3002) verbinden (5.2).

Diese müssen später, wenn die beiden Türen in
das Haus eingebaut werden, festgezogen wer­den.

Die Türen für den späteren Einbau zur Seite le­gen.

6. FENSTER

Die Position der Fenster wird festgelegt durch die
vorgebohrten Löcher im oberen Traufenwinkelpro­l (6072). Achtung: Die Fensterdichtung (6034)
auf Zimmertemperatur erwärmen! Die Dichtung
(6034) mittig auf die obere Glasscheibe (6.1)
drücken.

Bitte nicht aufziehen!

An jeder Ecke (6.2) die Dichtung einschneiden
und dann auf die Scheibenränder der Scheibe ( C
) drücken. Dabei sicherstellen, dass die Schnitte
über die Ecken passen (6.3). Das untere Fenster-

prol (6024) über der Dichtung (6.3) anbringen
und die Seitenprole (6020) und (6021) montie-

ren.
Verbinden Sie diese an den Ecken mit Hilfe der

Schrauben (1003) (6.4).
Alle weiteren Ecken einschneiden und die Dich-

tung abschließend auf die obere Kante drücken
und in der Mitte auf Länge kürzen. Das obere

Fensterprol (6025) montieren und mit den Sei­tenprolen (6020) und (6021) mittels Schrauben

(1003) verbinden (6.5).
Sicherstellen, dass das Fenster absolut rechwink-

lig ist, bevor alle Schrauben festgezogen werden.
Legen Sie die Fenster zum späteren Einbau an

die Seite.

Jetzt die Prole (6066) mit den Schrauben (3001)
am Traufenwinkelprol (6072) befestigen. Dazu

die vorgebohrten Löcher benutzen. (6.6)
Seitenstrebe (6003) und Diagonalstrebe (6008)

lösen, um das Fensterbankprol (6019) hinter

diesen anzubringen (6.7). (6003) und dann (6008)
wieder montieren und lose mit Muttern (3002)
(6.7) (6.8) verschrauben. Nicht festziehen, bevor
das Fenster in das Haus eingesetzt ist.

Diesen Vorgang bei allen Fenstern wiederholen.

7. VERGLASUNG
Bitte beachten Sie die bereits erwähnten
Sicherheitshinweise!
Wichtig! Die UV- beständige Seite der Hohlkam-

merplatten ist durch eine Plastikfolie oder einen
gedruckten Hinweis an den Kanten gekennzeich­net. Diese Seite muss nach außen zeigen! Entfer­nen Sie die Folie.

Die Scheiben (D), (E) und (F) in die vorgese-

henen Führungsschienen in den Dachprolen

(6087) und (6088) (7.2) (7.3) schieben. Eine zwei­te Person, auf einer Leiter im Haus stehend,
bringt die Platten in die Führungen.

Wenn die nebeneinander liegenden Scheiben
eingesetzt sind, die Arretierungen (6077), (6078)
oder (6079) mittels Schrauben (7349) montieren
(7.4), um ein Herausrutschen aus den Führungen
zu verhindern.

3 Schrauben in jedes Traufenprol (6074) einset­zen und mit den Traufenwinkeln (6072) oder
(6073) verbinden, wobei die Scheiben in das
montierte Traufenprol (6074) hineinreichen sol­len (7.4).

Die Glasdichtungen (1020) auf alle Seitenprole

(6013) und (6022) (7.5) drücken und auf Länge
schneiden.

Die Glasscheiben (G),(H) und (J) wie abgebildet
einsetzen und durch Aufdrücken der Kunststoff­Fixierungsstreifen (6030) oder (6032) auf jeder

Seite (7.6) & (7.7) xieren.

Nun die Schrauben, die das Haus mit dem Fun­dament verbinden, anziehen.

8. EINBAU DER FENSTER & TÜREN
Die Fenster an den dafür vorgesehenen Stellen

der Seiten einsetzen, indem das Prol (6066) ge­löst wird und das Prol (6025) in das Prol (6066)

von einem Ende eingeschoben wird. (8.1) & (8.2).

Fensterbankprol (6019) anheben und bündig auf

die Glasscheibe (H) drücken.
Wenn alles richtig sitzt, alle Schrauben von innen
festziehen.

Fensteröffner (1067) mit Prol (6024) mittels

Schrauben (6062) verbinden (8.3). Beide Fen-

sterfeststeller (6056) mit dem Fensterbankprol

(6019) mittels Schrauben (6062) verbinden.

(8.3). Die Kunststoffkappe (1019) auf das Ende
des Fensteröffners(1067) aufstecken (8.3). Die

Kunststoff-Türgleiter (6057) in das Traufenprol

(6074) (8.4) (8.5) einsetzen und dann die Rollen
unten auf die Türlaufschiene setzen (6002) (8.6)
(8.7). Die Türfesthalter (6039) unter der Nase
(6002) einhaken und die Türrollenschrauben
(6046) festziehen (8.6).
Die Kunststoffkappen (6070) auf allen sichtbaren
Muttern (3002) im Haus anbringen (8.8).
Montieren Sie das Kniestück (1402) an dem
Fallrohr(1415). An 3 nicht nebeneinander liegen­den Ecken die Fallrohre (1402)(1415) an den
Traufenenden (6067) befestigen (8.9). Haken Sie
die Klemme (1414) an den Eckpfosten (6022) in
Höhe des Kniestücks (1402) ein und führen Sie
eine Schraube (1006) in das vorgebohrte Loch
(1414) ein (8.10).
Bohren Sie mit dem Ø 20 Bohrer an der mar­kierten Stelle Drainagelöcher in die 3 Traufenen­den (6067).
Schieben Sie Glasabstandshalter (6075) oder
(6076) von der Innenseite des Gewächshauses
auf die Traufenwinkel (6072) (6073) und ver­schrauben Sie sie mittig mit der Schraube (7349)
(8.11) (8.12).
* Achtung! Die Bildung von Kondenswasser ist
in einem Gewächshaus mit Hohlkammerplatten
unvermeidlich. Sie kann aber verringert werden
durch Austausch der Teile (6075 / 6076) mit
(6100). Dies hätte eine erhöhte Ventilation im
Innenbereich zur Folge und dadurch würde die
Bildung von Kondenswasser reduziert werden.
Bitte (6100) mit den Schrauben (7349) in der Mitte
eines jeden Feldes montieren.

DIE LETZTEN HANDGRIFFE
Bei Bedarf können Sie das Gewächshaus an den

vorhandenen Fugen mit neutral-vernetzendem
Silikon abdichten. Das neutral-vernetzende Sili­kon wird nicht mitgeliefert.

Den beiliegenden Warnungsaufkleber von innen
aufkleben.

Ihr Lieferant hält ein reichhaltiges Sortiment an
Gewächshaus-Zubehör für sie bereit.

Sprechen Sie ihn an.

SICHERHEITSHINWEIS
Bei starkem Wind müssen alle Fenster und die

Türen geschlossen sein.
Dächer von Gewächshäusern sind rechtzeitig
von Schnee zu räumen, sodass keine gefährliche
Schneebelastung eintreten kann.
Beheizen Sie das Haus im Winter.

ANMERKUNGEN
Zum vollen Schutz des Gewächshauses empfeh-

len wir, es mit in Ihre Hausversicherung einzu­schließen. Beachten Sie eventuell vorhandene
örtliche Bauvorschriften.

Den mitgelieferten Typaufkleber nach erfolgter

Montage auf das Türprol (6014) kleben. Die

Typbezeichnung benötigen Sie zur Angabe bei
der Bestellung evtl. benötigter Ersatzteile.

Bitte heben Sie die Montageanleitung auf!
Alle Maßangaben sind Annäherungswerte.
Änderungen vorbehalten.

7011.01.1112

DA

SICHERHEITSVORKEHRUNGEN

Sikkerhedsforskrifter

1. LÆS VENLIGST DENNE VEJLEDNING, INDEN DE GÅR I GANG MED AT SAMLE DERES DRIVHUS.

2. De bør altid bruge handsker, når De arbejder med polycarbonat eller glas. Skarpe kanter kan forårsage skader, der kan også forekomme skarpe kanter

på kanter og hjørner på aluminiumsproler. Her bør De også bære handsker.

3. Det produkt, De har købt, er konstrueret til planteavl og skal udelukkende benyttes til dette. Ved anden brug bortfalder enhver hæftelse.

4. Til montage af dette produkt kræves 2 personer.

5. Skulle De få problemer med drivhusmontagen eller glasisætning, bedes De kontakte Deres forhandler.

Anvend ikke vold!

Montage

PLACERING

Vælg et solrigt sted, hvor der er mest muligt læ.

VIGTIGT

Før De begynder at samle Deres drivhus/pavillon,
kontroller venligst efter indholdsfortegnelsen, at
alle dele er medleveret. Tag de enkelte bundter ud
af kassen for bedre at kunne kontrollere indholdet.

Det er vigtigt ikke at blande de åbnede bundter.
Hvis der mangler noget, kontakt venligst Deres

forhandler.

NØDVENDIGT VÆRKTØJ

Skruetrækker (stjerne PH2 og PZ2)

Akkuboremaskine med moment
1x10 mm fastnøgle/gaffelnøgle.
1x17 mm fastnøgle/gaffelnøgle
1 målebånd/tommestok, 1 vaterpas, 1 hobbykniv,

1 skævbider, 1 trappestige (1,80 m), 1 Ø 20 mm

bor.

VEDLIGEHOLDELSE

Drivhuset bør lejlighedsvis rengøres grundigt med
et mildt rengøringsmiddel. Glasset kan rengøres
med et hvilket som helst rengøringsmiddel, der

ikke skader aluminiumsproler eller glasklemmer.

Dørskinnerne bør regelmæssigt rengøres og
smøres med stearin/gratolie.

0. FUNDAMENT

Vigtigt! Sørg for at soklen er vandret, alle vinkler

skal være 120°.

Til alle drivhusmodeller fås en galvaniseret stål­sokkel som tilbehør.

NB! Skal drivhuset placeres et udsat sted, anbefa­ler vi, at man borer hul i bundskinnen og stålsoklen
og skruer dem sammen med bolte og møtrikker.

Ønsker De selv at bygge et sten eller betonfunda­ment, følg da dimensionerne, som er vist i afsnit

0. Fastgør en trykimprægneret træliste mellem

fundamentet og bundskinnen på drivhuset som
vist, og benyt 50mm skruer og rawlplugs (ej
medleveret).
Ved støbning af fundament bør dette gå ned i

frostfri dybde.
Alle tegninger af drivhuset er set indefra, undtagen
de tegninger, hvor der er dobbeltstreg udenom.
Disse er set udefra.

1. SIDER

Placer delene på jorden og bolt dem løst sammen,
se (1.1) til (1.6).

Husk at anbringe en ekstra bolt i de lodrette

glasproler (6022/6013), for senere at kunne
montere tværstiver (6003) og skråstiver (6008)

som i (1.2), (1.4) og (1.5). Hjørnepladerne (1092)
skrues løst på, se (1.6).

Dette trin foretages i alt 5 gange, da Hera 2 9000
har 5 identiske sider.

2. SIDE MED DØR

Placer delene på jorden og bolt dem løst sammen,
se (2.1) til (2.6).

I de lodrette spær (6022/6013/6005) anbringes 1
ekstra bolt til at kunne fastgøre tværstiver (6004)

og skråstiver (6007), se (2.2), (2.4) og (2.5).

3. SAMLING

Saml de seks sider ved hjælp af hjørnesamlinger­ne (1092) som vist i (3.2), (3.2) og (3.3).

Pres forsigtigt en plastichjørnesamling (6067)
med studs til nedløbsrør fast i hvert af de seks
hjørner, se (3.4) til (3.6).

Anbring de samlede sider på soklen og monter

dem løst sammen med soklen (fastspænding til

soklen skal først ske, når De har sat alt glasset i).

Når de 6 sider danner 6 vinkler på hver 120°

skrues siderne fast sammen.

Spænd til, men uden at overspænde boltene!

4A. KLARGØRING AF TAGET

Næste skridt er klargøring og montering af de

første 8 tagfelter.

Læg alle tagprolerne (6087) på jorden og marker
med en blyantstreg på hver prol længdemarke­ringsmærker som vist i (4.1).

Det er vigtigt at gøre dette omhyggeligt, da tag-

pladerne i modsat fald ikke vil passe til prolerne.
Markeringspunkterne hjælper til med at nde den
korrekte længde, som prolerne skal skubbes ind i
taghætten.

Monter hjælpeskive (6144) ovenpå den sekskan­tede indvendige taghætte (6095) ved hjælp af bolt

(3001) og møtrik (3002), se (4.2).

Monter tagets hjørneproler (6087) ovenpå
taghætten (6095), se (4.3) og (4.4).

NB! Tagprolerne (6087) skal støde an mod
hjælpeskive (6144), se (4.3).

Monter tværstiverne (6097), således at de rører

hinanden ved blyantsmarkeringerne på (6087), se
(4.1), (4.5) og (4.6).

4B. SAMLING AF TAGET

Det er en fordel at være to personer til dette trin.

Nu placeres den under pkt. 4 A. formonterede del

af taget på sidevæggene, således at tagprolerne

(6087) forbindes til hver sit hjørne (4.7).

Spænd de midterste tagproler (6088) fast på den
sekskantede indvendige taghætte (6095), se (4.8).
Tagproler (6088) forbindes også med tværstiver-

ne (6097), se (4.9) og de øverste vandrette side-

proler (6072 / 6073), se (4.10).

Fastspænd alle bolte.

Saml den udvendige taghætte ved hjælp af bolt

(6052), skive (6061), afstandsbøsning (1010) og
møtrik (3002) og løft den på plads.

NB! bolt (3001) og møtrik (3002) fjernes nu.

Indvendigt forbindes boltforlænger (6038) med bolt
(6052). Derefter fastgøres dæksel (6099) ved
hjælp af skive (6061) og bolt (6059), se (4.11).

5L. OG 5R. DØR
NB! Undgå at stille de samlede døre på dørgli-

derne.

Placer delene på jorden som vist på den store
tegning.

I hver prol (6085) / (6086) anbringes 6 bolte.

Tryk gummilisten(1020) fast på prol (6085) /

(6086) som vist i (5.1) og tilpas den med en kniv/

skævbider i længden.

Monter løst prol (6017) på dørprol (6085) /

(6086) med de tidligere anbragte bolte og skiver
(6060) som vist i (5.2). De to midterste bolte skal

senere anvendes til at fastspænde prol (6140 /

6141).
NB! Skive 6060 skal kun anvendes ved 4 mm

glas.

8

011.01.1112

Anbring dernæst det nederste glasstykke B og
monter derefter prol (6141 ved 5L) / (6140 ved
5R) på dørprol (6085) / (6086), se (5.3) (5.4).

Sørg for, at prolerne (6014) / (6141) og (6140)
støder an mod prol (6085) / (6086).

Fastgør låsedelene (6143), (7400) og (7401) til det

midterste vandrette dørprol døren (6140) eller
(6141) ved hjælp af bolte (6142).

Dernæst ilægges det øverste stykke glas A og
prol (6014) boltes sammen med dørprolerne

(6085) / (6086), se (5.5).
Glasskiverne fastgøres med plasticlisterne (6031),

se (5.6).
Kontroller, at døren er i vinkel ved at tage dia-

gonalmålene og efterspænd først derefter alle

bolte i døren.
De to plasticdørstyr (6057) monteres på (6014)

med skruer (6062) som vist i (5.5).
Dørhjulene (6049) og dørholdere (6039) boltes

løst på prol (6017) ved hjælp af bolt (6046), skive

(6051) og møtrik (3002) som vist i (5.2). Disse skal

først spændes helt fast, når dørene er monteret.

Gentag fremgangsmåden med den anden dør.

6. SIDEVINDUE

Vinduets placering afhænger af hullernes place­ring i det øverste vandrette spær (6072).

Først monteres gummilisten (6034) på glasset
som vist i (6.1). Gummilisten er lettest at montere,
hvis den har stuetemperatur. Start med at montere
gummilisten midt på den nederste glaskant (6.1).

Undgå at trække i gummilisten.

Med en skævbider laves et snit i hvert hjørne (6.2),

så gummilisten kan monteres rundt om hjørnerne.

Den nederste vinduesprol (6024) monteres på
gummilisten som vist i (6.3). Derefter på sidepro-

lerne (6020) og (6021).

Hjørnerne samles ved hjælp af bolt (1003), se

(6.4).
Gummilisten tilpasses med en hobbykniv i læng-

den, så enderne støder sammen på overkanten af
vinduet.

Sideprolerne (6020/6021) boltes sammen med
den øverste vinduesprol (6025) med skrue
(1003), se (6.5). Den øverste vinduesprol (6025)

monteres sidst.

NB! Inden boltene spændes kontrolleres, at

vinduet er i vinkel ved at sørge for, at diagonalmå­lene er ens.

Forbind løst prol (6066) med bolt (3001) til
tagrendeprol (6072) ved at anvende de forborede

huller, se (6.6).
Vinduesbundskinnen monteres. For at kunne gøre

dette, må prol (6003) og skråstiver (6008) midler­tidigt afmonteres for at kunne montere prol (6019)
bag denne, se (6.7). Derefter monteres først prol

(6003) og derefter skråstiver (6008) igen uden at
stramme for meget, se (6.6) og (6.7). Skal først

spændes til, når vinduet er montert i drivhuset.

Disse trin gentages for de to andre vinduer.

7A. MONTERING AF GLAS / POLYCARBO-
NAT I TAGET

NB! BEMÆRK VENLIGST OVENNÆVNTE
SIKKERHEDFORANSTALTNINGER.

Såfremt De har valgt en model med glas i taget,
starter De med at trykke gummiliste (1020) på

aluminiumsprolerne og skære gummilisten til i
rette længde.

Såfremt De har valgt polycarbonatplader til
taget undlades det at montere gummilisterne på

tagprolerne.

Vigtigt! Den UV-bestandige side på polycarbo­natpladerne er markeret med en folie. Denne side
skal vende udad. Fjern folien.

Det anbefales at være to personer til montering af

glas/polycarbonat i taget. Den ene person står på
en trappestige inde i huset, medens den anden
personer monterer glas/polycarbonat udefra.
Tagpladerne (D), (E) og (F) monteres ved at lade

dem glide opad i sporene i tagprolerne (6087) og

(6088) som vist i (7.2) og (7.3).
Når tilstødende plader (D), (E) og (F) i en tagsek­tion er på plads, fastgøres enderne (6077), (6078)

og (6079) ved hjælp af skruer (7349), se (7.4), for

at forhindre pladerne i at glide ud af sporet.

Montér tagremsforstærkning (6074) på tagremmen

(6072) / (6073) ved at placere 3 skruer (6068) med
lige stor afstand, således at glasset/polycarbonat­pladerne i taget ikke kan glide ned i tagremmen
(6074) som vist i (7.6) og (7.7).

7B. MONTERING AF GLAS I SIDERNE

Tryk gummiliste (1020) på alle lodrette sideproler
(6013) og (6022), se (7.5) og skær gummilisten til i
rette længde.

Monter glassene (G), (H) og (J) ved hjælp af

monteringslisterne (6030) eller (6032) som vist i
(7.6) og (7.7).

Det anbefales at være to personer til at foretage

glasmontagen. Den ene person holder glasset,
medens den anden monterer listerne.

Det fremgår af tabel (7.1), hvilke lister og hvilke
glasmål, der skal anvendes i de forskellige sektio­ner.

For at få glasset under vinduerne på plads er det
nødvendigt midlertidigt at løfte karmen (6019) for
at få glasset på plads. Pres fastgørelsesliste

(6032) fast på begge sider. Sæt derefter karmen
på plads igen og spænd indvendigt.

Nu strammes alle bolte, der fastgør konstruktionen
til underlaget/soklen.

8. MONTERING AF VINDUER OG DØRE
Monter vinduerne i de forborede huller ved løsne

drivhusramme (6066) og lade (6025) glide ind i
drivhusrammen (6066). Derefter skydes det

færdigsamlede vindue sideværts på plads som vist

i (8.1/8.2).
Når vinduet er korrekt placeret, strammes alle

møtrikker.
Monter udskyderstangen (1067) på nederste

vinduesprol (6024) ved hjælp af skruer (6062)

som i (8.3).
Skub gummihætten (1019) på enden af udskyder-

stangen (1067). Monter begge pløkker (6056) på
underkarmen med skruer (6062) som i (8.3).

Anbring dørene ved at skubbe dørstyr (6057) ind i

prol (6074), se (8.4) og (8.5) og lad dørhjulene gå

ned på køreskinnen (6002), se (8.6).
Anbring dørholderne (6039) således, at de går ind

under køreskinnerne (6002) og fastspænd dem
derefter ved at spænde dørhjulboltene (6046), se

(8.6) (8.7). Her kan med fordel anvendes skru­etrækker PZ2 til at danne modhold på den udven­dige side.

Juster hjulskinnerne, så dørene kører let.

Anbring dækhætter (6070) på alle synlige møtrik­ker (3002) inde i huset (8.8).
Montér nedløbsrørbøjning (1402) på nedløbsrøret
(1415). Anbring et samlet nedløbsrør (1402 og

1415) i hvert andet hjørne i plastichjørnesam­lingerne (6067). Fastgør klembeslag (1414) til
hjørnestolpe (6022) ved bøjningen (1402) og

spænd skrue (1006) fast i det forborede hul i

(1414), se (8.10). Anvend et Ø 20 mm bor til at

lave et drænhul ved markeringen i hver af de tre

plastichjørnesamlinger (6067).
Indvendigt i drivhuset anbringes afstandsstykker
(6075) eller (6076) ved at lade disse glide ned på
tagrem (6072) / (6073). Fastgør afstandsstykkerne

midt på tagremmen ved hjælp af skrue /7349), se

(8.11) og (8.12).
* NB! Kondensdannelse kan ikke helt undgås i et
drivhus med polycarbonat, men kondensdannel­sen kan reduceres ved at udskifte kode (6075 /

6076) med kode (6100). Dette vil forøge luftcirku­lationen og dermed reducere kondensdannelse.
Anbring en (6100) i midten af hver sektion ved

hjælp af skrue (7349).

FÆRDIGGØRELSE

Såfremt De har gravet/boret huller til nedstøbning
af soklens nedstøbningsbeslag fyldes cement/
beton i hullerne.

Hvis De ønsker at gøre Deres drivhus helt tæt,

anvend silikone (ikke inkluderet) i alle hjørner og
samlinger samt ved afstandsrør og skiver (6075)
og (6076).
Hos Deres drivhusforhandler kan De købe ekstra
tilbehør, der passer til dette drivhus. Tilbehøret kan
ses på vor hjemmeside www.vitavia.dk.

SIKKERHEDSANVISNING

I tilfælde af stormvarsel, luk alle oplukkelige

vinduer og døre.

I tilfælde af kraftigt snefald, ryd drivhusets tag og
træf passende foranstaltninger til at understøtte

taget.

ANMÆRKNINGER

Vi anbefaler, at De sørger for, at Deres husforsik-

ring også dækker Deres drivhus. Overhold alle
byggevedtægter. Kontakt Teknisk Forvaltning i

Deres kommune, hvis De er i tvivl.

Den vedlagte selvklæbende identikationsetiket

anbringes indvendigt i drivhuset – f.eks. indvendig
på døren eller lign. Oplysningerne på etiketten vil
gøre det meget lettere for Dem at fremskaffe
reservedele, såfremt dette skulle blive aktuelt.
Typebetegnelsen skal De bruge ved bestilling af
evt. reservedele, så venligst opbevar montagevej­ledningen til senere brug.

Vi forbeholder os ret til uden varsel at foretage
løbende produktjusteringer. På vor hjemmeside
www.vitavia.dk vil De altid kunne downloade den
nyeste manual, som derfor kan afvige lidt fra

Deres produkt. Manualens udgave kan identice­res ved hjælp af den talkode, der er trykt nederst

på hver side i manualen.
Alle målangivelser er ca.-mål.
Vi ønsker Dem god arbejdslyst og håber, at De får

rigtig mange gode stunder med og i Deres Vitavia
drivhus.

9011.01.1112

SV

SICHERHEITSVORKEHRUNGEN

Säkerhetsinstruktioner

VÄNLIGEN LÄS DENNA BRUKSANVISNING INNAN DU BÖRJAR MONTERA

1. Använd alltid skyddsglasögon, skor, handskar och mössa vid arbete med glas - vassa kanter kan förorsaka skador.

2. Krossat glas innebär alltid en risk. Städa genast upp och kasta glaskrosset inslaget.

3. Vid glasningssvårigheter kontakta återförsäljaren – använd aldrig våld.

4. Denna produkt är avsedd för växtodling och skall användas till detta. Vid annan användning bortfaller tillverkarens ansvar.

5. Det krävs 2 personer för att montera detta växthus.

FÖRBEREDELSE – PLATS OCH UNDERHÅLL

Monteringsanvisning

VAL AV PLATS – Viktigt

Välj en solig plats för växthuset, med så mycket
skydd mot vinden som möjligt. Vid stark vind
stäng alla fönster och dörrar.

MONTERING – Viktigt

Kontrollera före monteringen att alla delar nns

med enligt innehållsförteckningen.
Blanda inte ihop de olika paketen i kartongen.
Saknas någon detalj meddela oss genast innan

montering påbörjas.

VERKTYG

Vanlig skruvmejsel och stjärnmejsel (PH2 och
PZ2), 10 mm nyckel eller skiftnyckel, 20mm borr,
borrmaskin med moment, tumstock, vattenpass,
morakniv samt stege.

UNDERHÅLL

Tvätta växthuset före varje säsong invändigt med
ett milt rengöringsmedel som inte påverkar
aluminium eller glasclips och hållare. Håll övre
och nedre dörrspåren rena så att dörren löper
som den skall.

OBS! Behåll den här monteringsanvisningen för
framtida bruk.

0. FUNDAMENT

Se till att fundamentet är stadigt, i våg och att alla

vinklar är 120°.
Det nns en färdig sockel att köpa till samtliga

växthus.

Skall växthuset placeras på ett utsatt ställe
rekommenderar vi att man borrar hål i bottenpro-

len och skruvar ihop den med sockeln med hjälp

av bult och mutter.

Om du önskar bygga ett eget fundament eller
gjuta en sockel föreslår vi att du följer dimen­sionerna som visas i avsnitt 0.

Fäst en tryckimpregnerad trälist mellan funda-

mentet och bottenprolen på växthuset som visas

och använd 50 mm expanderplugg/spikplugg

(medföljer ej) Plintar bör grävas ned till frostfritt
djup.

ALLA TECKNINGAR AV VÄXTHUSET ÄR
VISADE FRÅN INSIDAN FÖRUTOM DE SOM
HAR DUBBLA RAMAR SOM ÄR SEDDA
UTIFRÅN.

1. SIDOR

Lägg ut detaljerna på marken och fäst dem löst
med bult och mutter. Se (1.1) till (1.6)

Kom ihåg att föra in extra bult i de lodräta glas-

prolerna (6022/6013) för att senare kunna

montera de vågräta strävorna (6003) samt de
diagonala strävorna (6008) som i (1.2) och (1.4)
och (1.5).

Hörnplattorna (1092) skruvas på löst. Se (1.6)
Detta förfarande återupprepas 5 gånger för att få

5 sidor.

2. DÖRRSIDA

Lägg ut detaljerna på marken och fäst dem löst
med bult och mutter. Se (2.1) till (2.6)

För in en extra bult i de lodräta prolerna

(6022/6013/6005) för att fästa den vågräta strä­van (6004) samt den diagonala strävan (6007) se
(2.2) (2.4) samt (2.5).

3. MONTERING

Montera ihop de sex sidorna som visat i (3.1/

3.2/3.3). Hörnplattorna monteras som visas i
(3.3).

För ned hörnstolpsförstärkning (6067) I varje
hörnstolpe (3.4 – 3.6)

Lyft upp konstruktionen på sockeln och kontrolle­ra att samtliga vinklar mäter 120° . Fäst konstruk­tionen i sockeln. Dra åt samtliga skruvar i kon­struktionen men DRAG EJ ÅT DEM FÖR HÅRT.

4A. TAKET

Nästa steg är att montera de första 8 sektionerna

på taket. Lägg alla takproler (6087) på marken
och markera på varje prol med en blyertspenna

längdmarkeringarna som visat i (4.1).
Det är viktigt att göra detta noggrant annars

passar inte polyskivorna. Markeringspunkterna

kommer att göra det möjligt att veta hur långt

prolerna skall skjutas in i ”hatten”.

Montera hjälpskivan (6144) ovanpå den 6-kantiga

invändiga ”hatten” med hjälp av bult (3001) och

mutter (3002), se (4.2).

Montera takets hörnproler (6087) ovanpå inner

hatten (6095) Se (4.3) och (4.4).
OBS! Takprolerna (6087) skall ligga mot hjälps-

kivan (6144) se (4.3).

Fäst nu tvärstag (6097) i takprolerna (6087) de

skall gå emot varandra i 6087 vid blyertsmarke­ringarna, se (4.1), (4.5) och (4.6).

4B. MONTERING AV TAKET

Det är en fördel att vara två vid montering av
taket.

Lyft taket som monterats under 4A på plats och

se till att få hörnprolerna (6087) över växthusets
hörnproler (6022). Se (4.7).

Fäst nu de mellanliggande takprolerna (6088)

på innerhatten (6095) se (4.8). Fäst dem även på
tvärstaget (6097) se (4.9) samt i de våg-räta

översta sidoprolerna (6072/6073), se (4.10).

Montera den utvändiga takhatten (6036) med
hjälp av bult (6052), bricka (6061) distans (6054)
och mutter (3002) och lyft den på plats.

OBS! Tag nu bort hjälpskivan (6144) samt dess
bult och mutter.

Invändigt förbinds nu bultförlängaren (6038) med
hjälp av bult (6052). Därefter gör man fast skyd­det (6099) med hjälp av bricka (6061) och bult
(6059). Se (4.11).

5L OCH R.DÖRR
OBS! Undvik att ställa dörren på dörrhjulen.

Placera delarna på marken enligt den stora
ritningen. För in 6 bultar (3001) i de lodräta

prolerna (6085) / (6086).

Tryck i gummilisten (1020) i prolerna (6085) /

(6086) som visas i (5.1) och skär av dem i lagom
längd.

Fäst den nedersta prolen (6017) på de lodräta
prolerna (6085) / (6086) löst med hjälp av de

tidigare införda bultarna (5.2). Använd mutter
(3002) och brickor (6060).

10

011.01.1112

Se till att prolen (6017) hamnar med sitt spår

på rätt ställe mot (6085) / (6086) för att få rätt
överhäng på dörren.

Lägg nu i glasskivan (B) och montera där efter

prol (6140 höger dörr) (6141, vänster dörr) på
den lodräta prolen (6085) / (6086) med hjälp av

den tidigare införda bulten (3001) och bricka
(6060) samt mutter (3002), se (5.3) (5.4).

Se till att de vågräta prolerna sitter tätt mot de
lodräta prolerna (6086).

Montera låsdelaran (6131), (7400) och (7401)

med hjälp av bult (6142) på de vågräta prolerna

(6140/6141). Se (5.3).

Lägg dit den översta glasskiva (A) och prol

(6014) Fäst den på samma sätt enligt (5.5).
Fäst glasskivorna med hjälp av plastlist (6031),

se (5.6).
Kontrollera att dörren är rätvinklig och drag sedan

åt samtliga skruvar.

Fäst dörrstyrningarna (6057) på prol (6014) med

skruv (6062) (5.5).
Fäst dörrhjulen (6049) och clips (6039) på neder-

sta prolen (6017) med bult (6046), bricka (6051)

och mutter (3002) (5.2).
Drag inte åt dem för hårt förrän dörren är mon-

terad i växthuset.
Montera nu nästa dörr på samma sätt.

6. SIDOFÖNSTER

Sidofönstren kan bara monteras där det nns
förborrade hål i takfotsprolerna (6072).

Notera! Det är enklare att montera gummilisten
om den är värmd till rumstemperatur.

Sätt först på gummilist (6034) på glasrutan som
visas i (6.1). Gummilisten är lättast att montera
om den har rumstemperatur. Börja med att fästa
gummilisten på underkanten av glaset (6.1),

sträck ej listen.

Skär ett snitt i varje hörn med en vass kniv enligt
(6.2) så att listen kan träs runt hörnen.

Sätt på den understa prolen (6024) på gummi­listen som visas i (6.3). Man kan behöva använda
en gummiklubba.

Montera sedan på sidoprolerna (6020) och

(6021) med skruv (1003) se (6.4) skär till gummi­listen i rätt längd med skarven på mitten av
ovansidan av luckan och sätt sedan på den

översta prolen (6025) och fäst den med skruv

(1003) se (6.5).

Kontrollera att fönstret är i vinkel och att
diagonalmåtten är lika innan skruvarna dras
åt.

Montera fast prol (6066) löst med skruv (3001) i
prol (6072) i växhuset genom att använda de

förborrade hålen.

Lossa den vågräta prolen (6003) och den

diagonala sträven (6008) och fäst fönsterkarmen
(6019) bakom dessa enligt (6.7). Skruva fast
(6003) och (6008) igen med mutter(3002) (6.7)
och (6.8). Drag ej åt för hårt.

Upprepa nu samma procedur för de andra två
fönstren.

Fönstren sätts i först efter att du glasat klart.

7A. MONTERING AV POLYKARBONAT
I TAKET

OBSERVERA DE TIDIGARE BESKRIVNA
SÄKERHETSFÖRESKRIFTERANA!

Det skall ej sitta gummilist i taket.

Viktigt! Se till att den UV-beständiga sidan på
polykarbonatet hamnar på utsidan av taket.
Med en person på stege på insidan av växthuset
och en på utsidan monteras takskivor (D), (E)
och (F) genom att man låter dem glida uppåt i

aluminiumprolerna (6087) och (6088) som visas

i (7.2) och (7.3)
När panerlerna är på plats, fäst dem med hjälp
av (6077), (6078) och (6079) med skruv (7349)
enligt (7.4) så att de ej glider ut.

Fäst takfotsförstärkning (6074) på takfotsproler

(6072)/(6073) och fäst dem med skruvar (6068)
med jämna mellanrum Se (7.6) (7.7).
Är det svårt att få dit polyskivorna så kontrollera

att prolerna är rättmonterade på innerhatten

(6035).

7B. MONTERING AV SIDOGLASET
Börja med att fästa gummilist (1020) på samtliga

lodräta sidoproler (6013) och (6022)se (7.5) och

kapa dem i rätt längd.
Glaset monteras utifrån. Montera glas (G), (H)

och (J) med hjälp av monteringslister (6030) eller
(6032) som visas i (7.6) och (7.7) Det underlättar
att vara två personer vid glasning. En håller i
glaset och den andra fäster listerna. Av tabellen
(7.1) framgår vilken list och vilket glas som skall
sitta var.

För att få glasskivan under fönstersyllen på plats
kan det vara nödvändigt att lossa lite på den
(6019), sätta dit listerna (6032) och sedan sätta
tillbaka den på plats och dra åt muttern ordentligt.

När du glasat färdigt är det dags att dra åt samtli­ga skruvar ordentligt och fästa växthuset i sin
sockel.

8. FÖNSTER OCH DÖRRAR
Lyft fönstren på plats i sidorna genom att lossa

(6066) – monterade i sekt 6 – och för in (6025) in
i‚ (6066) från ena änden (8.1) och (8.2).

Lätta på fönsterkarmen (6019) och fäst den på
fönstren.

Drag åt alla skruvarna.
Montera dit fönsterarmen (1067) på den understa

fönsterprolen (6024) med hjälp av skruv (6062)

som visas i (8.3). Sätt på gummihättan på änden
på armen. Fäst nu hakarna (6056) i fönstersyllen
(6019) med skruv (6062) se (8.3).

Häng upp dörrarna genom att stoppa in dörrstyr­ningarna (6057) in i takfotsförstärkningen (6074),
se (8.4) och låt sedan dörr-hjulen falla ned på
glidskenan (6002) se (8.6) Haka fast dörr styrnin­garna (6039) under läppen på glidskenan (6002)
och spänn sedan skruvarna på dörrhjulen (6046)
se (8.6) (8.7).

Justera hjulskenorna så att dörrarna glider lätt.

Fäst mutterskydden (6070) genom att trycka fast
dem på alla synliga muttrar på insidan av huset.

Fäst stuprörsböjen (1402) på stupröret (1415).
Fäst stuprörsseten i 3 hörn av växthuset (långt
ifrån varandra) på förstärkning (6067) se (8.9).
Haka fast klämman (1414) på hörnstolpen (6022)
i höjd med böjen på stupröret, fäst den med skruv
(1006) i det förborrade hålet. Använd borren och
borra 3 dräneringshål i de 3 förstärkningarna
(6067) på de markerade ställena.

På insidan skall nu glasningsdistans (6075) eller

(6076) föras på takfotsprol (6072) / (6073).
Fäst dem centrerat i takfotsprolen med skruv

(7349). Se (8.11) och (8.12).

* OBS! Bildandet av kondens är oundvikligt i ett
växthus med polykarbonat plattor, men kondens­bildning kan minskas genom att ersätta kode
(

6075 / 6076) med kode (6100). Detta kommer

att öka luftcirkulationen, och därmed minska
kondensbildningen. Placera en (6100) i mitten av
varje avsnitt med skruven (7349).

FÄRDIGSTÄLLNING

Om önskat är det möjligt att isolera växthuset i
skarvarna och mellan glasningsdistansen (6075
/ 6076) och glaset med neutralt silikon. (Silikon
medföljer ej)
Fäst varningsdekalen på insidan av växthuset.
Ett stort sortiment tillbehör för att få ut det mesta

av ert växthus nns hos er återförsäljare eller på

www.bony.se.

SÄKERHETSANVISNING

Vid kraftig vind eller storm skall samtliga fönster
och dörrar stängas ordentligt. Om nödvändigt kan
automatiska öppnare monteras bort tillfälligt.
Vid kraftigt snöfall skall taket hållas fritt från snö.
Eventuellt kan taket behöva stöttas.
Fäst dekalen med växthusinformation på dörrens

övre prol om delar skulle behöva beställas i

framtiden.
Spar gärna denna manual.

Vi föreslår att växthuset ingår i hemförsäkringen.

Vi förbehåller oss rätten att löpande ändra pro-

duktförbättringar och ändringar av specikationer.

Den senaste monteringsanvisningen kan alltid
laddas ned från www.vitavia.dk.

11011.01.1112

0

6001 6002

30 x 20 mm

a - a

52 x 20 mm

b

- b

3768 mm

1884 mm

a

120°

a

a

3263 mm

22 mm

a

a

a

a

a

a

b

a

b

Hera 2 9000

12

DIANA

011.01.1112

11

1092

5x 1

3001

5x 12

3002

5x 12

6001

5x 1

6003

5x 1

6008

5x 2

6013

5x 2

6022

5x 1

6072

5x 1

6072

6003

1.1

6013

1.2

6008 6008

6001

1.6

1092

6022

1.5

1.4

6072

6013

6008

6022

6072

1.1

6013

1.3 1.4

1.2

1.5

6013

6008

6003

6022

1.3

6072

6013

6001

1.6

6022

Hera 2 9000

6001

6003

1092

13011.01.1112

12

1092

1x

3001

14x

3002

14x

6002

1x

6004

2x

6005

2x

6007

2x

6013

2x

6022

1x

6073

1x

6073

6004

2.1

6005
6013

2.2

6002

6007 6007

2.6

1092

6022

2.5

6004

Hera 2 9000

DIANA

DIANA

6073

6007

6002

6013

6005

6013

6073

2.3 2.4

2.1

6005

2.4 2.5

6022

6004

6013

6007

6004

2.2 2.3

6005

6022

6073

1092

60056013

6002

2.6

6022

14 011.01.1112

1092

6x

3001

24x

3002

24x

6067

6x

13

3.3

3.4

3.5

3.6

3.2

3.1

Hera 2 9000

6067

6022

6072

6003

6072

6067

6022

3.6

6072

6067

3.1 3.2 3.3

6008

6001

3.4 3.5

6072

6072

6022

1092

6072

15011.01.1112

3001

25x

3002

25x

14A

6087

6097

6087

6097

6087

6x

6095

1x

6097

6x

6144

1x

x 6

6097

1055 mm

6097

6095

6097

6087

4.2

4.3

4.4

4.5

4.6

6097

4.1

4.2

6144 6095

3001

6087

6097

6087

6087

1055 mm

4.5 4.6

6097

Hera 2 9000

DIANA

16 011.01.1112

6144

4.3 4.4

6087

6095

1010

1x

3001

48x

3002

49x

6036

1x

6038

1x

6052

1x

6059

1x

14B

4.8

4.11

4.9

4.10

4.7

6061

2x

6088

12x

6099

1x

4.7

1092

4.10

4.9

6072

6088

6087

6073

6022

4.8

4.10

6088

6095

6087

6088

4.11

6052

6061

1010
3002

6036

6144

Hera 2 9000

6097

6073

6005
6013

6038

6061
6059

6095

6099

17011.01.1112

15L

1020

4x

3001

12x

3002

14x

6014

1x

6017

1x

6031

2x

6039

2x

6046

2x

5.5

5.1

5.4

5.6

6031

6086

6014

A

6085

6031

5.3

5.2 (3mm)

6017

3002

6051 6049

A(3mm)

7400

3001

5.1

3001

6051

1020

B(3mm)

6046

6039

5L.3 (3mm)

3002

1020

5.2 (4mm)

3002

A(4mm)

7400

1020

6060

6017

6051 6049

3001

3001

6051

6060

B(4mm)

6046

6039

5L.3 (4mm)

3002

16x

6049

2x

6051

4x

6057

2x

6060

(4mm)

6062

2x

6085

1x

6086

1x

6141

1x

6142

4x

6143

1x

7400

1x

6141

B

6017

5.2

No. 3mm / 4mm 9000

5.7

3679721 714 x 454 1

A

367.9661 919 x 454 1

B

Total 2

6085
6086

6017

B(3mm)

5.4 (3mm)

6141

3002

5.5 (3mm)

6014

3002

6062

6141

3001

10206057

5.6

6031

6143

6142

A(3mm)

B(3mm)

A (3mm)

B(4mm)

5.4 (4mm)

6141

3002

6014

3002

6085
6086

A

6062

6141

6060

6060

3001

10206057

6143

A(4mm)

B(4mm)

5.5 (4mm)

A (4mm)

6142

Hera 2 9000

DIANA

18 011.01.1112

5R

1020

4x

3001

12x

3002

14x

6014

1x

6017

1x

6031

2x

6039

2x

6046

2x

5.3

5.1

6031

6014

A

6086

6031

5.5

5.4

5.6

B(3mm)

6046

6039

5R.3 (3mm)

3002

6051

3001

5.1

1020

5.2 (3mm)

6017

3002

60516049

A(3mm)

7401

1020

B(4mm)

6046

5R.3 (4mm)

3002

6039

1020

6060

30013001

6051

3001

5.2 (4mm)

6060

6017

3002

60516049

A(4mm)

7401

16x

6049

2x

6051

4x

6057

2x

6060

(4mm)

6062

2x

6086

2x

6140

1x

6142

4x

7401

1x

6140

B

6017

No. 3mm / 4mm 9000

5.7

3679721 714 x 454 1

A

367.9661 919 x 454 1

B

Total 2

5.2

6086

6017

6142

A(3mm)

B(3mm)

5.5 (3mm)

A (3mm)

6140

B(3mm)

3001

6140

1020 6057

6062

6086

5.4 (3mm)

3002

6014

3002

A

6142

A(4mm)

B(4mm)

5.5 (4mm)

A (4mm)

6140

B(4mm)

3001

6060

1020 6057

6060

6062

5.6

6031

5.4 (4mm)

6140

3002

6014

3002

Hera 2 9000

19011.01.1112

16

6025

1008

3x 4

3001

3x 4

3002

3x 4

6019

3x 1

6020

3x 1

6021

3x 1

6024

3x 1

6025

3x 1

6034

3x 1

6.5

6.1

60216020

C

6024

6066

3x 1

6034

6.2

6.4

6025

6.9

C

No. 3mm / 4mm 9000

367.9591 750 x 610 3

C

Total 3

C

6034

C

6.6 6.76.5

6088

6.36.26.1

6034

6019

6013

6.6

6.7

6.8

6.4

C

6024

1003

6.8

6019

6013

C

6020

6024

6003

1003

6072

6066

Hera 2 9000

DIANA

20 011.01.1112

C

3001

6013

3001

6008

1020

1x

6030

28x

6032

6x

6068

18x

6074

6x

6077

6x

6078

6x

6079

6x

7349

24x

6074

6030

G

6030

E

D

F

F

6074

D

E

6030

G

17

6030

6030

E

D

7.2

7.2

6074

F

E

6030

D

6074

6030

7.3

7.4

7.6

7.7

J

J

6030

J

F

J

J

6032

H

6032

7.8

7.10

7.8

7.9

7.1

D

G
H

E

No. 3mm / 4mm 6 mm 9000

369.525 - 1727 x 546/19 6

369.526 - 1847 x 608/12 6

E

369.527 - 1847 x 608/12 6

F

367.9701 1793 x 470 - 2

367.9681 982 x 610 - 3

367.9711 1793 x 610 - 12

J

Total 35

6087

6022

7.3 7.4

D/E/F

F

E

6013

6087

7349

6077

6022

1020

10201020

F

6079

D

E

6078

6077

6030 - 6032

7.2

E F

6087

D

6088

6072/6073

3x 6068

E

6074

7.107.7 7.8 7.9

6030 - 6032

E

7.67.5

Hera 2 9000

6074 6074

6022

6013

21011.01.1112

1006

3x 1

1019

3x 1

1067

3x 1

8

1402

3x 1

1414

3x 1

1415

3x 1

6056

3x 2

6062

3x 6

6070
190x

6075

12x

6076

6x

6100*

18x

7349

18x

6066

6025

8.3

8.1

8.2

6013

1067

H

8.8

8.11

A

6057

1.

A

8.4

2.

8.9

8.10

C

6066

8.6

8.7

6074

6025

8.3

8.28.1

6062

J

8.4

8.5

C

6056

1019

8.5

E

6074

J

6067

Hera 2 9000

DIANA

22 011.01.1112

3X

6057

1415

6039

1006

1402

1414

6002

6022

8.78.6

6085

6002

8.108.9 8.11

6072/6073

D/E/F

1.

2.

B

6075
6076

(6100)

7349

8.8

6070

(6100) (6100) (6100)

6075 6076 6075

8.12

E.P.H. Schmidt u. Co. GmbH
Hoefkerstrasse 30
44149 Dortmund
Postfach 170163
44060 Dortmund
Deutschland
Tel.: [phone]

Fax: [phone]
www.eph-schmidt.de

[e-mail]

OPJ A/S
Volderslevvej 36 A

Postboks 480
5260 Odense S

Danmark
Tel.: [phone]

Fax: [phone]
www.opj.dk

[e-mail]

011.01.1112
