VISATON
®
31
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Frequency response (–10 dB)
Mittlerer Schalldruckpegel
Mean sound pressure level
Maximaler Hub
Maximum cone displacement
Resonanzfrequenz
Resonance frequency
Magnetische Induktion
Magnetic induction
Magnetischer Fluss
Magnetic ux
Obere Polplattenhöhe
Height of front pole-plate
Schwingspulendurchmesser
Voice coil diameter
Wickelhöhe Height of winding
Schallwandöffnung
Cutout diameter
Gewicht netto
Net weight
Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98 fu: Untere Grenzfrequenz abhängig vom Gehäuse; Lower cut-off frequency depending on cabinet

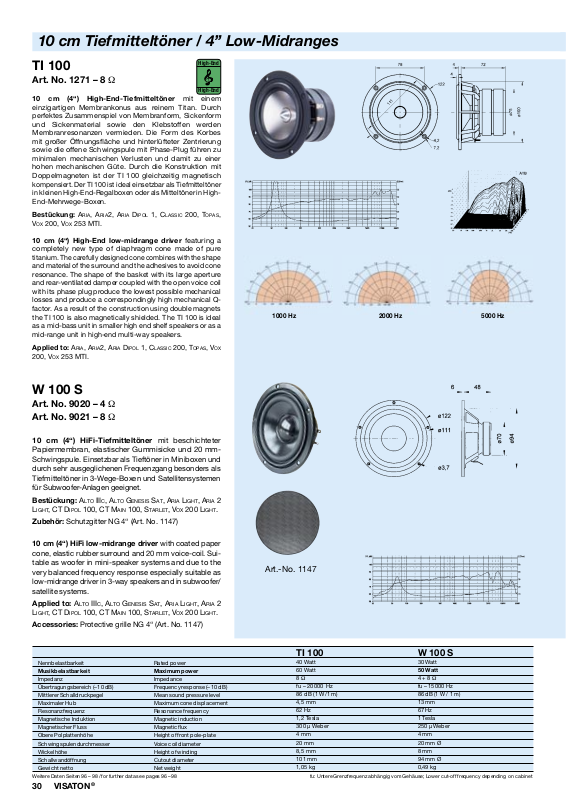

10 cm Tiefmitteltöner / 4” Low-Midranges
High-End
High-End
TI 100
Art. No. 1271 – 8 Ω
10 cm (4“) High-End-Tiefmitteltöner mit einem
einzigartigen Membrankonus aus reinem Titan. Durch
perfektes Zusammenspiel von Membranform, Sickenform
und Sickenmaterial sowie den Klebstoffen werden
Membranresonanzen vermieden. Die Form des Korbes
mit großer Öffnungsäche und hinterlüfteter Zentrierung
sowie die offene Schwingspule mit Phase-Plug führen zu
minimalen mechanischen Verlusten und damit zu einer
hohen mechanischen Güte. Durch die Konstruktion mit
Doppelmagneten ist der TI 100 gleichzeitig magnetisch
kompensiert. Der TI 100 ist ideal einsetzbar als Tiefmitteltöner
in kleinen High-End-Regalboxen oder als Mitteltöner in HighEnd-Mehrwege-Boxen.
Bestückung: ARIA, ARIA2, ARIA DIPOL 1, CLASSIC 200, TOPAS,
VOX 200, VOX 253 MTI.
10 cm (4“) High-End low-midrange driver featuring a
completely new type of diaphragm cone made of pure
titanium. The carefully designed cone combines with the shape
and material of the surround and the adhesives to avoid cone
resonance. The shape of the basket with its large aperture
and rear-ventilated damper coupled with the open voice coil
with its phase plug produce the lowest possible mechanical
losses and produce a correspondingly high mechanical Qfactor. As a result of the construction using double magnets
the TI 100 is also magnetically shielded. The TI 100 is ideal
as a mid-bass unit in smaller high end shelf speakers or as a
mid-range unit in high-end multi-way speakers.
Applied to: ARIA, ARIA2, ARIA DIPOL 1, CLASSIC 200, TOPAS, VOX
200, VOX 253 MTI.
1000 Hz 2000 Hz 5000 Hz
W 100 S
Art. No. 9020 – 4 Ω
Art. No. 9021 – 8 Ω
10 cm (4“) HiFi-Tiefmitteltöner mit beschichteter
Papiermembran, elastischer Gummisicke und 20 mmSchwingspule. Einsetzbar als Tieftöner in Miniboxen und
durch sehr ausgeglichenen Frequenzgang besonders als
Tiefmitteltöner in 3-Wege-Boxen und Satellitensystemen
für Subwoofer-Anlagen geeignet.
Bestückung: ALTO IIIC, ALTO GENESIS SAT, ARIA LIGHT, ARIA 2
LIGHT, CT DIPOL 100, CT MAIN 100, STARLET, VOX 200 LIGHT.
Zubehör: Schutzgitter NG 4“ (Art. No. 1147)
10 cm (4“) HiFi low-midrange driver with coated paper
cone, elastic rubber surround and 20 mm voice-coil. Suitable as woofer in mini-speaker systems and due to the
very balanced frequency response especially suitable as
low-midrange driver in 3-way speakers and in subwoofer/
satellite systems.
Applied to: A
LTO
IIIC, A
LTO GENESIS SAT
, A
RIA LIGHT
, A
RIA
2
LIGHT, CT DIPOL 100, CT MAIN 100, STARLET, VOX 200 LIGHT.
Accessories: Protective grille NG 4“ (Art. No. 1147)
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Mittlerer Schalldruckpegel
Maximaler Hub
Resonanzfrequenz
Magnetische Induktion
Magnetischer Fluss
Obere Polplattenhöhe
Schwingspulendurchmesser
Wickelhöhe Height of winding
Schallwandöffnung
Gewicht netto
Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98 fu: Untere Grenzfrequenz abhängig vom Gehäuse; Lower cut-off frequency depending on cabinet
Maximum cone displacement
Resonance frequency
Net weight
30 VISATON
Frequency response (–10 dB)
Mean sound pressure level
Magnetic induction
Magnetic ux
Height of front pole-plate
Voice coil diameter
Cutout diameter
®
Art.-No. 1147
TI 100
40 Watt
60 Watt
8 Ω
fu – 20000 Hz
86 dB (1 W/1 m)
4,5 mm
62 Hz
1,2 Tesla
300 µ Weber
4 mm
20 mm
8,5 mm
101 mm
1,05 kg
W 100 S
30 Watt
50 Watt
4 + 8 Ω
fu – 15000 Hz
86 dB
(1 W / 1 m)
13 mm
67 Hz
1 Tesla
250 µ Weber
4 mm
20 mm Ø
8 mm
94 mm Ø
0,49 kg
