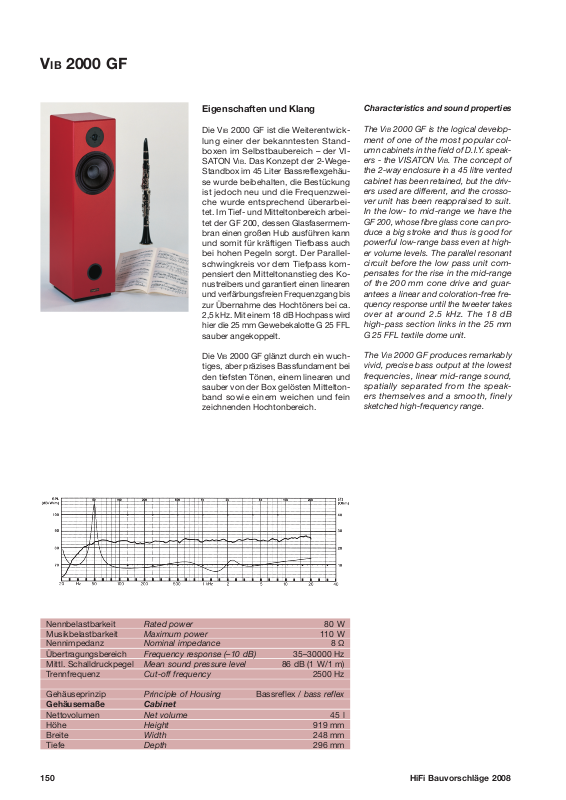

Page 1
VIB 2000 GF
Eigenschaften und Klang
Die VIB 2000 GF ist die Weiterentwicklung einer der bekanntesten Standboxen im Selbstbaubereich – der VISATON VIB. Das Konzept der 2-WegeStandbox im 45 Liter Bassreflexgehäuse wurde beibehalten, die Bestückung
ist jedoch neu und die Frequenzweiche wurde entsprechend überarbeitet. Im Tief- und Mitteltonbereich arbeitet der GF 200, dessen Glasfasermembran einen großen Hub ausführen kann
und somit für kräftigen Tiefbass auch
bei hohen Pegeln sorgt. Der Parallelschwingkreis vor dem Tiefpass kompensiert den Mitteltonanstieg des Konustreibers und garantiert einen linearen
und verfärbungsfreien Frequenzgang bis
zur Übernahme des Hochtöners bei ca.
2,5 kHz. Mit einem 18 dB Hochpass wird
hier die 25 mm Gewebekalotte G 25 FFL
sauber angekoppelt.
Die VIB 2000 GF glänzt durch ein wuch-
tiges, aber präzises Bassfundament bei
den tiefsten Tönen, einem linearen und
sauber von der Box gelösten Mitteltonband sowie einem weichen und fein
zeichnenden Hochtonbereich.
Characteristics and sound properties
The VIb 2000 GF is the logical development of one of the most popular column cabinets in the field of D.I.Y. speakers - the VISATON VIb. The concept of
the 2-way enclosure in a 45 litre vented
cabinet has been retained, but the drivers used are different, and the crossover unit has been reappraised to suit.
In the low- to mid-range we have the
GF 200, whose fibre glass cone can produce a big stroke and thus is good for
powerful low-range bass even at higher volume levels. The parallel resonant
circuit before the low pass unit compensates for the rise in the mid-range
of the 200 mm cone drive and guarantees a linear and coloration-free frequency response until the tweeter takes
over at around 2.5 kHz. The 18 dB
high-pass section links in the 25 mm
G 25 FFL textile dome unit.
The VIb 2000 GF produces remarkably
vivid, precise bass output at the lowest
frequencies, linear mid-range sound,
spatially separated from the speakers themselves and a smooth, finely
sketched high-frequency range.

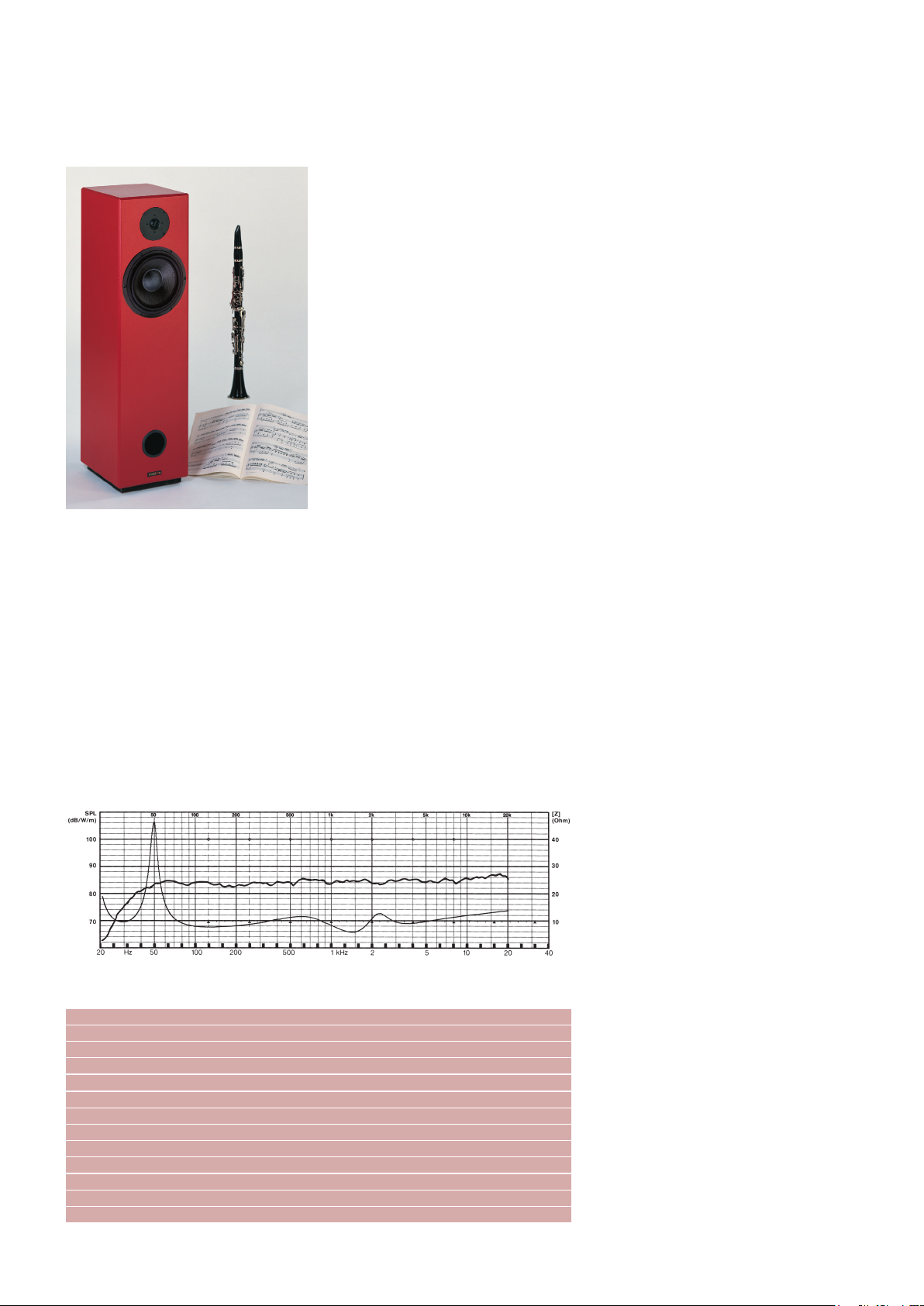

Nennbelastbarkeit Rated power 80 W
Musikbelastbarkeit Maximum power 110 W
Nennimpedanz Nominal impedance 8 Ω
Übertragungsbereich Frequency response (–10 dB) 35–30
Mittl. Schalldruckpegel Mean sound pressure level 86 dB (1 W/1 m)
Trennfrequenz Cut-off frequency 2500 Hz
Gehäuseprinzip Principle of Housing Bassreflex / bass reflex
Gehäusemaße Cabinet
Nettovolumen Net volume 45 l
Höhe Height 919 mm
Breite Width 248 mm
Tiefe Depth 296 mm
150 HiFi Bauvorschläge 2008
000 Hz
Page 2
VIB 2000 GF
Bestückungsliste für 1 Box
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile,
jedoch kein Gehäuse.
Hochtöner G 25 FFL - 8 Ω 1 St.
Tiefmitteltöner GF 200
2 x 4 Ω 1 St.
Frequenzweiche
Bassreflexrohr BR 15.34
(volle Länge) 1 St.
Anschlussklemme ST 77 1 St.
Dämpfungs- Polyestermaterial wolle 2 Btl.
Senkkopfschrauben 3,5 x 25 mm 8 St.
Holzschrauben 4 x 20 mm 6 St.
Kabel 2 x 1,5 mm² 2 m

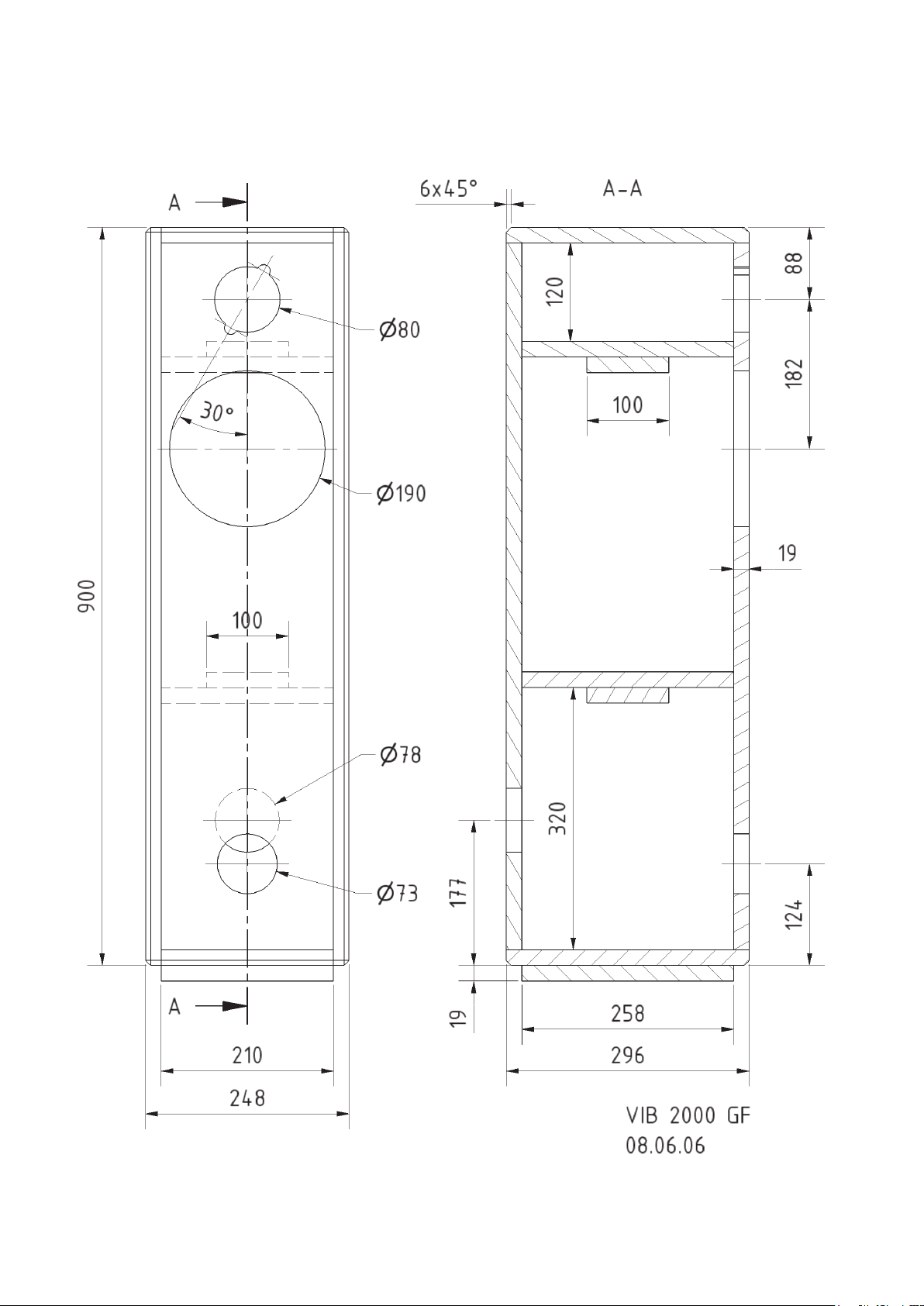

Zuschnittliste für 1 Box
Teile Maße (mm) Anzahl
Material: 19 mm Spanplatte oder MDF
Front / Rückwand 210 x 862 2
Seitenwände 900 x 296 2
Deckel / Boden 210 x 296 2
Versteifung 210 x 100 2
Versteifung 258 x 100 2
Sockelplatte 258 x 210 1
„VIB 2000 GF“
Component parts list for 1 box
The kit includes all the components
listed here but not the cabinet.
Tweeter G 25 FFL - 8 Ω 1 pc.
Low-midrange GF 200
driver 2 x 4 Ω 1 pc.
Crossover
Bass reflex tube BR 15.34
(full length) 1 pc.
Terminal ST 77 1 pc.
Damping Polyester
material wool 2 bags
Countersunk
screws 3.5 x 25 mm 8 pcs.
Wood screws 4 x 20 mm 6 pcs.
Cable 2 x 1.5 mm² 2 m
Cabinet parts list for 1 box
Parts Size (mm) Quantity
Material: 19 mm chipboard or MDF
Front / rear panel 210 x 862 2
Side panels 900 x 296 2
Top / bottom panel 210 x 296 2
Brace 210 x 100 2
Brace 258 x 100 2
Base panel 258 x 210 1

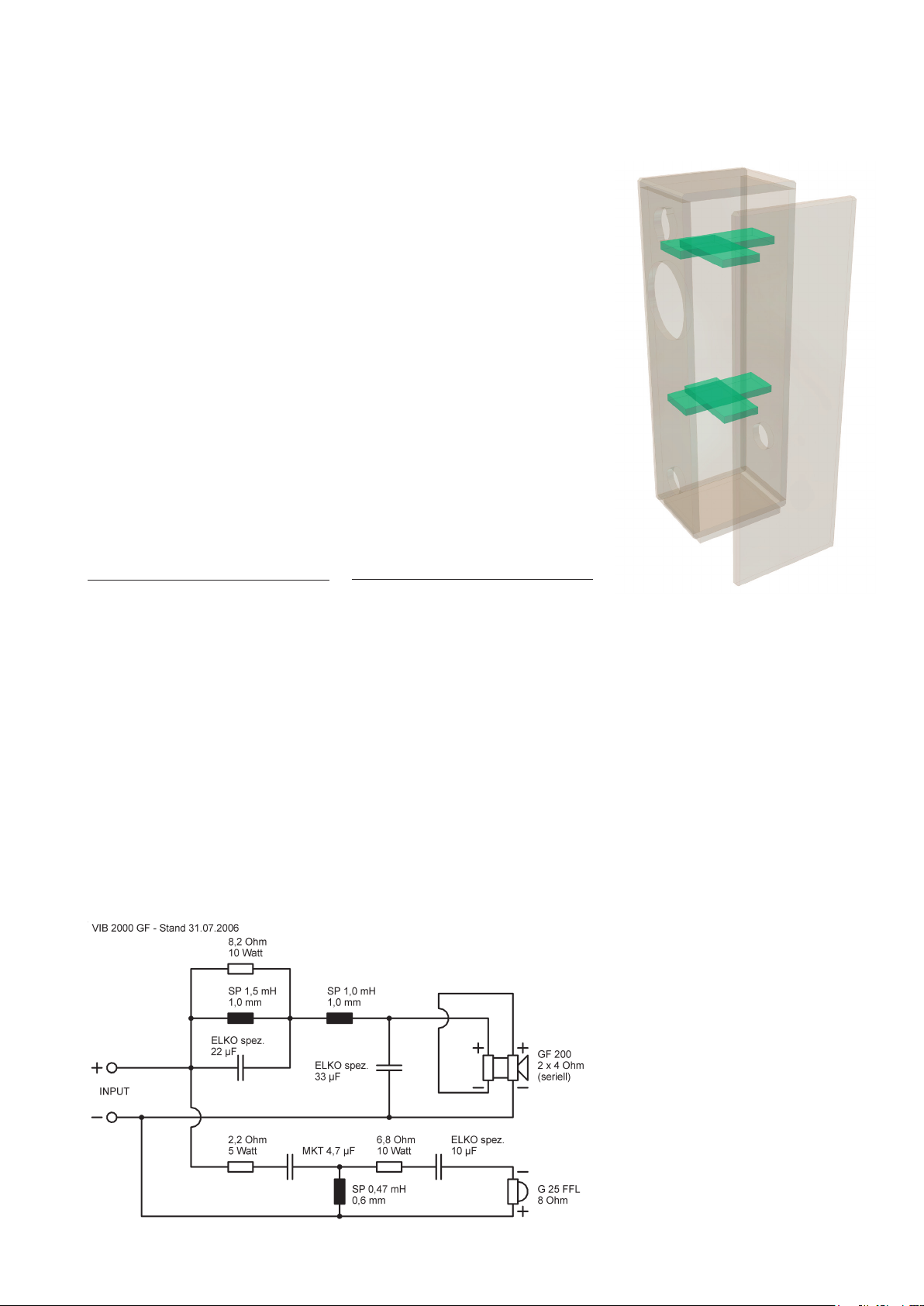

Aufbau
Der kreisrunde Ausschnitt (73 mm Ø) auf
der Schallwand ist für das Bassreflexrohr
BR 15.34 vorgesehen. Der 78 mm Ausschnitt auf der Rückwand dient zur Aufnahme des Anschlussterminals ST 77.
Die Frequenzweiche wird an die Wand
hinter dem Bassausschnitt montiert.
„VIb 2000 GF“
Bedämpfung
Die Bedämpfung ist kein Problem: Durch
die vier freibleibenden rechteckigen Öffnungen der Versteifungskreuze wird je
eine Matte gesteckt, so dass der obere
Teil der Box locker gefüllt ist. Der untere Teil bleibt ganz frei.
Construction
The circular cut-out (73 mm ø) in the baffle is for the BR 15.34 tube. The 78 mm
cut-out in the rear panel is for mounting the ST 77 terminals. The crossover
unit is mounted on the panel behind the
bass cut-out.
Inner damping
The damping is a simple matter: The
four free square openings of the stiffening construction take one mat each, so
that the upper part of the speaker cabinet is loosely filled. The lower part is left
completely empty.
HiFi Bauvorschläge 2008 151
Page 3
VIB 2000 GF
152 HiFi Bauvorschläge 2008
