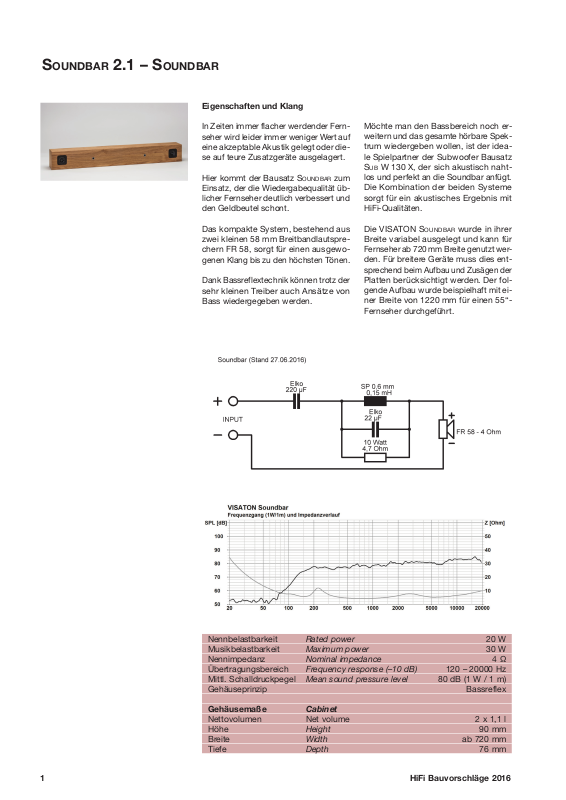

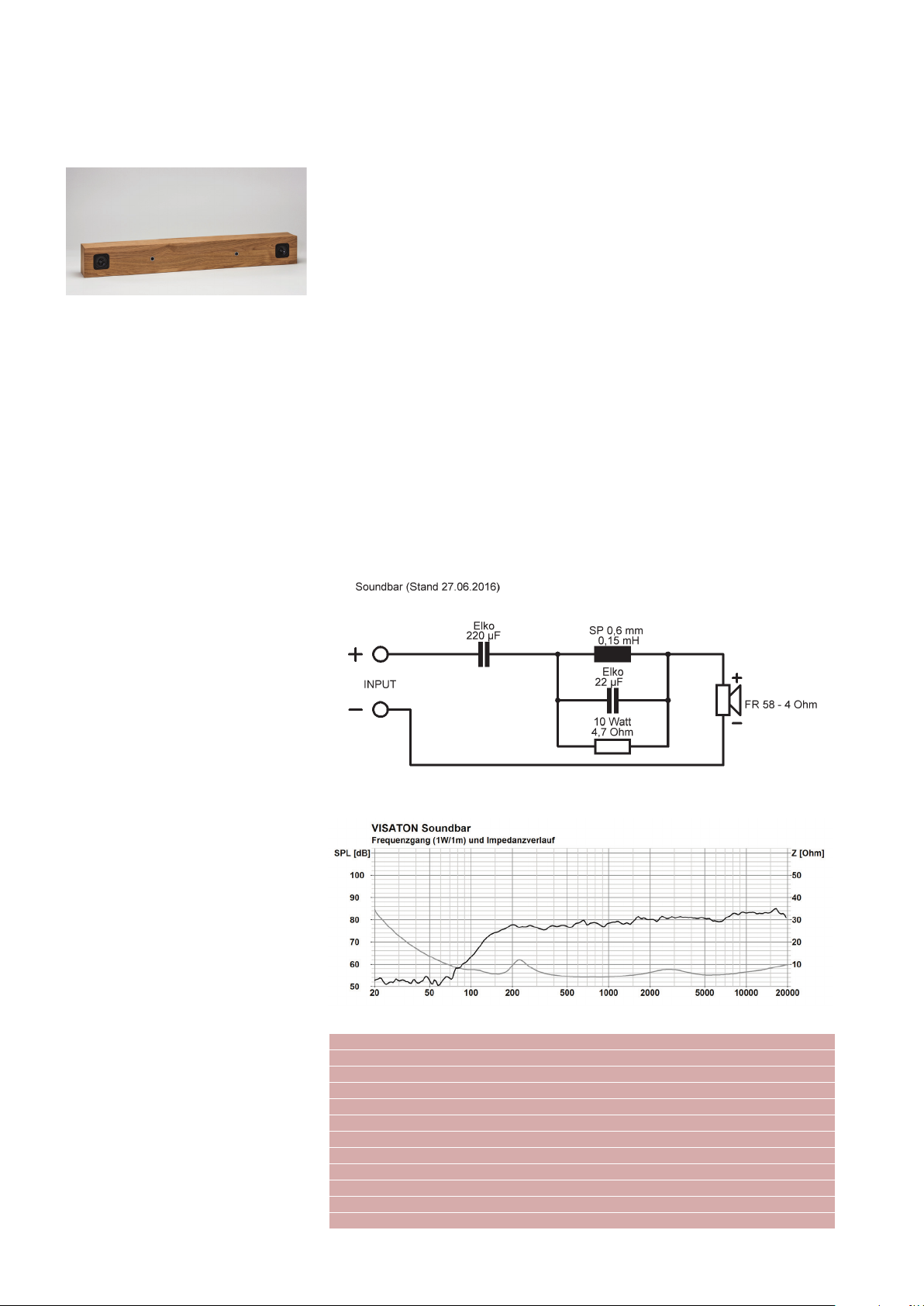

Page 1
Soundbar 2.1 – Soundbar
Eigenschaften und Klang
In Zeiten immer flacher werdender Fernseher wird leider immer weniger Wert auf
eine akzeptable Akustik gelegt oder diese auf teure Zusatzgeräte ausgelagert.
Hier kommt der Bausatz Soundbar zum
Einsatz, der die Wiedergabequalität üblicher Fernseher deutlich verbessert und
den Geldbeutel schont.
Das kompakte System, bestehend aus
zwei kleinen 58 mm Breitbandlautsprechern FR 58, sorgt für einen ausgewogenen Klang bis zu den höchsten Tönen.
Dank Bassreflextechnik können trotz der
sehr kleinen Treiber auch Ansätze von
Bass wiedergegeben werden.
Möchte man den Bassbereich noch erweitern und das gesamte hörbare Spektrum wiedergeben wollen, ist der ideale Spielpartner der Subwoofer Bausatz
Sub W 130 X, der sich akustisch nahtlos und perfekt an die Soundbar anfügt.
Die Kombination der beiden Systeme
sorgt für ein akustisches Ergebnis mit
HiFi-Qualitäten.
Die VISATON S
Breite variabel ausgelegt und kann für
Fernseher ab 720 mm Breite genutzt werden. Für breitere Geräte muss dies entsprechend beim Aufbau und Zusägen der
Platten berücksichtigt werden. Der folgende Aufbau wurde beispielhaft mit einer Breite von 1220 mm für einen 55“Fernseher durchgeführt.
oundb ar
wurde in ihrer
Nennbelastbarkeit Rated power 20 W
Musikbelastbarkeit Maximum power 30 W
Nennimpedanz Nominal impedance 4Ω
Übertragungsbereich Frequency response (–10 dB) 120 – 20000 Hz
Mittl. Schalldruckpegel Mean sound pressure level 80 dB (1 W / 1 m)
Gehäuseprinzip Bassreflex
Gehäusemaße Cabinet
Nettovolumen Net volume 2 x 1,1 l
Höhe Height 90 mm
Breite Width ab 720 mm
Tiefe Depth 76 mm
1 HiFi Bauvorschläge 2016
Page 2
Soundbar 2.1 – Soundbar
Aufbau
Der Aufbau der Soundbar gestaltet sich
eigentlich recht einfach und kann somit
auch von Anfängern im Boxenselbstbau
durchgeführt werden. Da jedoch Baumärkte üblicherweise Holzplatten nicht
kleiner als 100 mm auf Maß zusägen,
benötigt man eine gut eingestellte Handoder Tischkreissäge.
Zunächst werden die einzelnen Platten
laut Liste zugeschnitten. Danach folgt
ein kurzer Trockenaufbau um die Passgenauigkeiten der Zuschnitte zu überprüfen.
Soll die Soundbar später an die Wand
montiert werden, muss die Montage bereits zu Beginn berücksichtigt werden.
Unser Vorschlag für eine versteckte
Wandmontage:

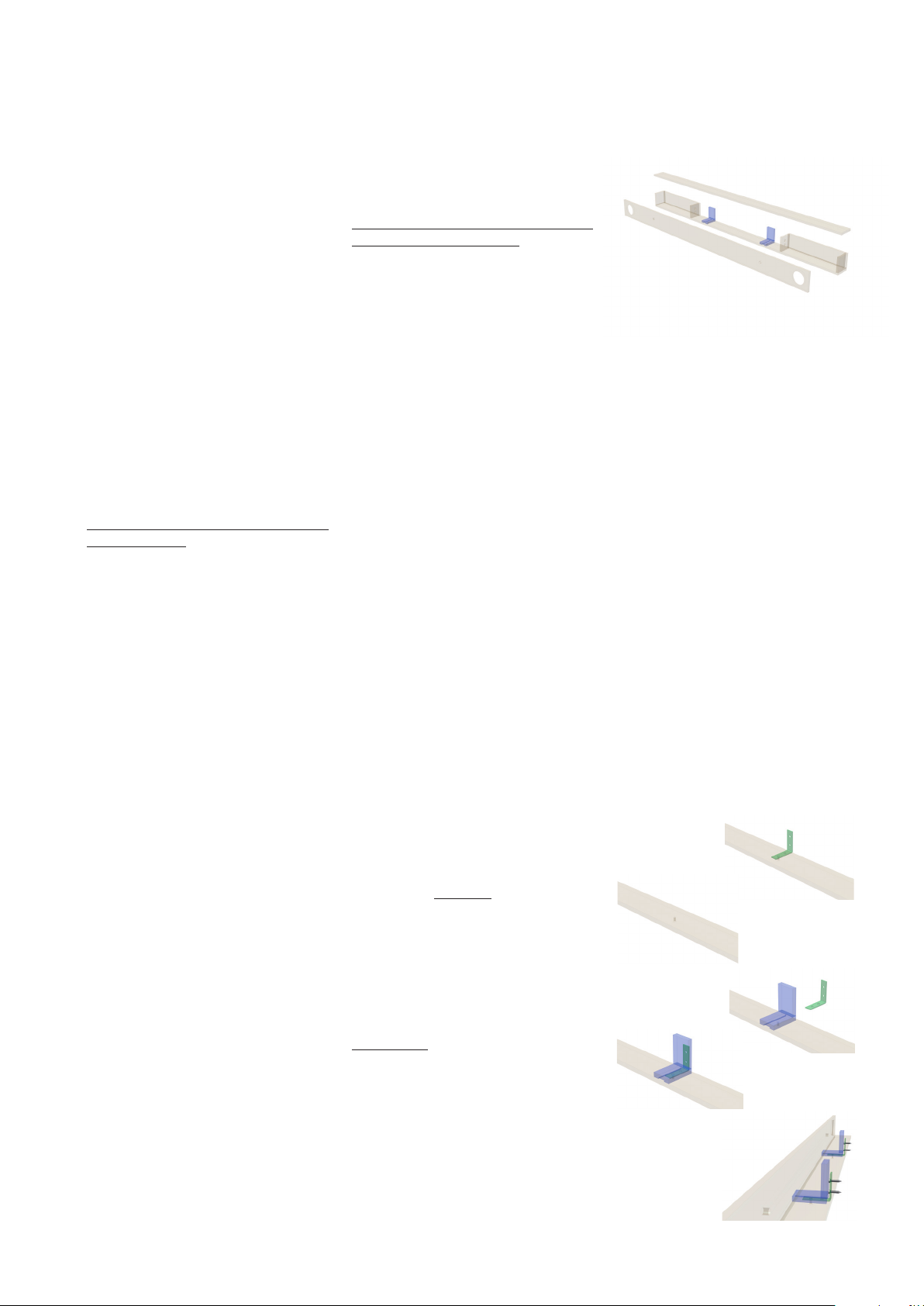

Im ersten Schritt legt man sich die Bodenplatte flach auf den Tisch und positioniert die für die Wandmontage notwendigen Metallwinkel auf der Platte. Die
Position sollte abhängig von der Breite
der Soundbar gemacht und dabei so weit
wie möglich an die Trennwände geschoben werden, ohne die Verkabelung zu
beeinflussen.
Die Winkel werden nun so auf die Bodenplatte gelegt, dass sie bündig mit der
hinteren Kante abschließen (siehe Bild
„Winkel Positionierung 1“). Nun markiert
man sich die Position des Winkels, sowie
dessen Löcher mit einem Bleistift und
bohrt danach pro Winkel ein Loch für die
später folgende Schraube (etwa 1-2 mm
größer als der Gewinde-Durchmesser
der Schraube; siehe Bild „Winkel Positionierung 2“). Gegebenenfalls kann das
Loch auf der Unterseite der Bodenplatte
gesenkt werden, um die zum Schluss fol
gende Befestigungsschraube unsichtbar
zu machen.
Im nächsten Schritt werden die beiden
Aufnahmen für die Wandmontage auf
die Bodenplatte geleimt (bündig mit der
vorderen Kante). Die untere Aufnahme
sollte hier bereits schon eine Nut, passend für die Winkel, haben (siehe Bild
„Winkelpositionierung 3 + 4“). Die zum
Winkel zeigende Seite der Nut kann für
ein später einfacheres Einschieben leicht
abgerundet werden. Die Aufnahmen wurden so ausgelegt, dass insgesamt 6 mm
Platz bis zur Rückwand ist, um die kom-
plette Befestigung zu verstecken (siehe
Bild „Winkelpositionierung 5“).
Die nun folgenden Schritte sind auch
ohne Wandmontage gültig:
Als nächstes werden die beiden Löcher
für die Anschlussklemmen in die Trennwände gebohrt und der Sitz der LK 2 NG
Klemmen überprüft. Danach können die
Befestigungspunkte der Klemme vorgebohrt werden.
Es folgt der Aufbau der Seiten-, der
Trenn-, sowie der Rückwände, welche
einfach auf die Bodenplatte geleimt werden. Ein Verrutschen der Platten verhindert wie immer der Nageltrick. Danach
kann der Deckel aufgeleimt werden.
Während dieser Aufbau trocknet, kann
man die Öffnungen für die beiden Lautsprecher FR 58 an die entsprechende
Stelle der Frontwand bohren. Hier eignet sich eine Lochkreissäge mit passendem Durchmesser. Zur Vermeidung von
Störungen durch zu stark geschlossene
Lautsprecherkörbe, sollten die Öffnungen rückseitig etwas geweitet werden.
Des Weiteren können die Befestigungslöcher der Lautsprecherchassis vorgebohrt, sowie die beiden 10 mm Löcher
mit einem scharfen Holzbohrer durchgebohrt werden (diese dienen als Bassreflexöffnungen).
Im nächsten Schritt platziert man die
Frequenzweichen im Gehäuse auf der
Rückwand und bohrt die Befestigungen
vor (nur anbohren, nicht durchbohren!).
Danach folgt die Verkabelung laut Anschlussplan, so dass direkt die Montage der verkabelten Frequenzweichen
folgen kann. Achtung: Die Schrauben
der Frequenzweichen können durch das
10 mm Holz durchgehen! Daher vorher
-
prüfen, ob nicht kürzere Schrauben oder
Abstandshalter benutzt werden sollten.
Anschließend kann die Front aufgeleimt
werden.
Anmerkung: Die Frequenzweiche ist
später nicht mehr zugängig. Daher sollte
man vorher einen kurzen Funktionstest
durchführen.
Nun müssen nur noch die Lautsprecherchassis und die Anschlussklemme verdrahtet und montiert werden und die
Soundbar ist einsatzbereit.

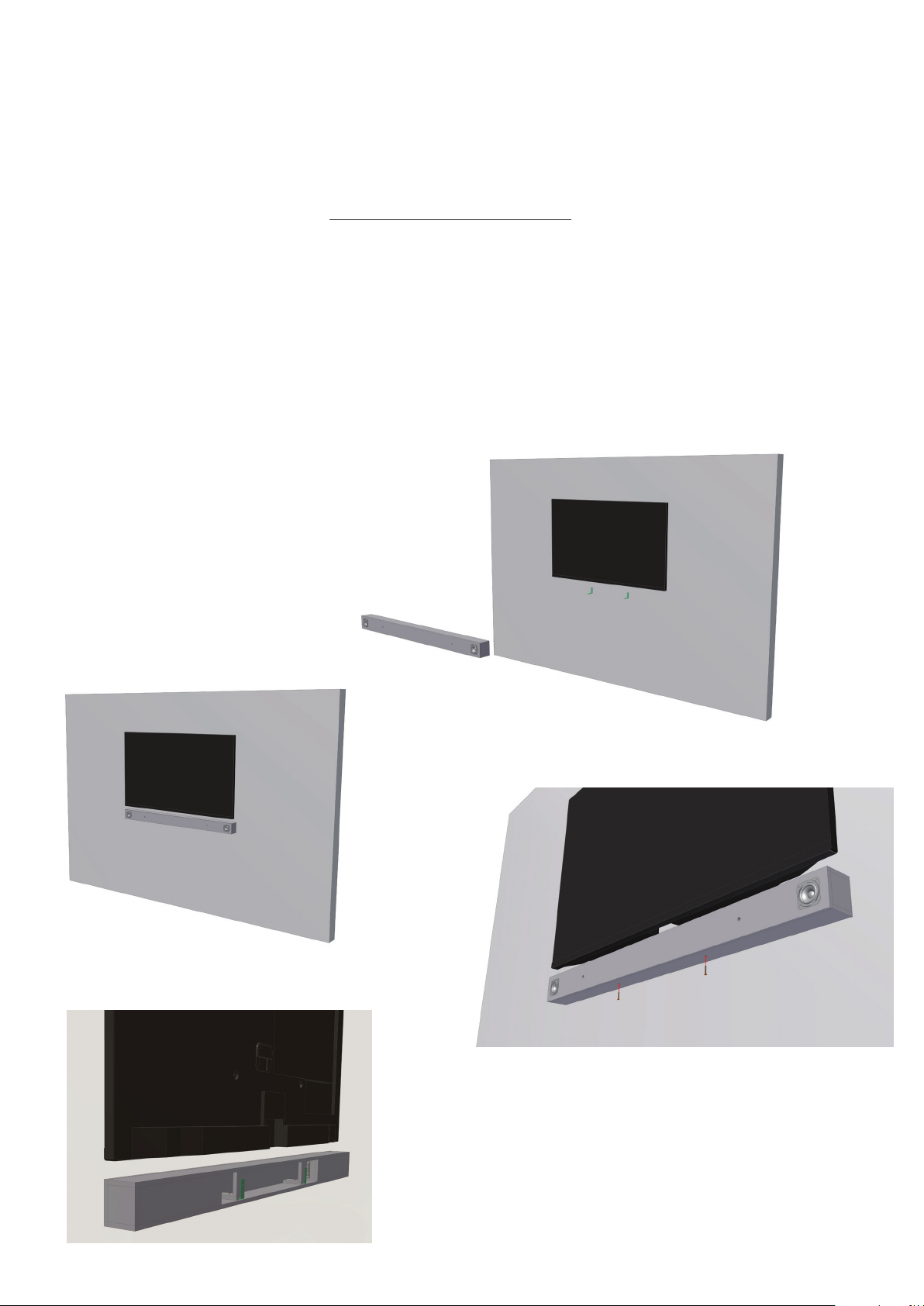

Die fertige Soundbar wird mit der oben
beschriebenen Aufnahme wie folgt an
der Wand montiert:
Als erstes befestigt man die Winkel an
der Wand im gleichen Abstand, wie bereits beim Aufbau der Soundbar festgelegt. Danach kann die Soundbar aufgeschoben und von unten durch die beiden
Löcher fixiert werden. Vorher sollte man
natürlich die Verkabelung berücksichtigen und ggf. Ausschnitte für Kabel oder
einen Kabelkanal vorsehen. Die folgenden Bilder „Soundbar Montage 1 - 4“ erläutern die Wandmontage etwas besser.
Bedämpfung
Die mitgelieferte Dämpfungsmatte wird
in den beiden Gehäusen locker verteilt.
Dabei sollte etwa ein 7 cm x 29 cm breiter Streifen der Matte pro Breitbändergehäuse genutzt werden. Es ist darauf
zu achten, dass die Bassreflexöffnung
(das 10 mm Loch) frei bleibt und nicht
durch Dämpfungsmaterial verstopft wird.
Winkel Positionierung 1 – 5:
1
2
3
4
5
HiFi Bauvorschläge 2016 2
Page 3
Soundbar 2.1 – Soundbar
Bestückungsliste für 1 Box
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile,
jedoch kein Gehäuse.
Breitbänder FR 58 - 4 Ω 2 St.
Frequenzweiche
Terminal LK 2 NG 2 St.
Dämpfungs- Polyester
material wolle 1 Matte
Schrauben (Halbrund kopf)
3,5 x 19 mm 12 St.
Kabel 2 x 1,5 mm² 1 m
Für eine Wandmontage sind folgende
Bauteile notwendig (nicht im Lieferum
fang enthalten):
L-Winkel, ca. 50 x 50 x 15 mm (Material
stärke ca. 2 mm) 2 St.
Soundbar 2 St.
-
-
Zuschnittliste für 1 Box
Teile Maße (mm) Anzahl
Material:
Front 90 x 1220* 1
Deckel und Boden 66 x 1220* 2
Seiten 66 x 70 2
Trennwände 56 x 70 2
Aufnahmen für
Wandmontage 40 x 60 4
*) Länge ist auf TV anpassbar (min. 720 mm)
10 mm Spanplatte oder MDF
Soundbar Montage 1
Soundbar Montage 2
Soundbar Montage 4
Soundbar Montage 3
3 HiFi Bauvorschläge 2016
Page 4

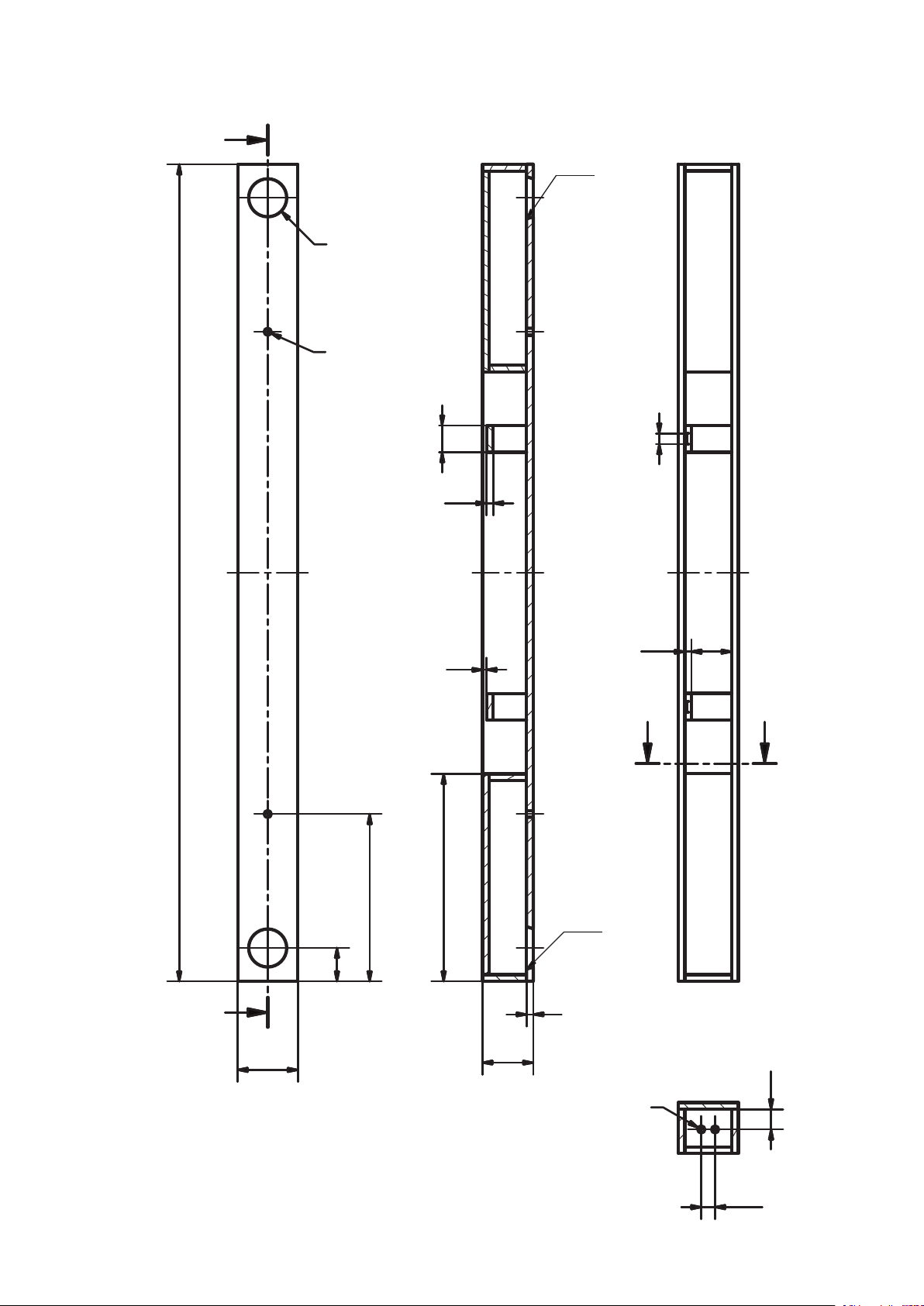

A
Soundbar 2.1 – Soundbar
A-A
**)
57
10
40
16
10
1220 *)
10
60
6
BB
310
250
**)
50
A
90
*) Länge auf TV Breite anpassbar (min. 720 mm)
/ Length adjustable to TV width (min. 720 mm)
**) Loch nach innen aufweiten
/ hole expands to the inside
HiFi Bauvorschläge 2016 4
10
76
Soundbar
27.06.2016
10
B-B
30
20,8
Page 5

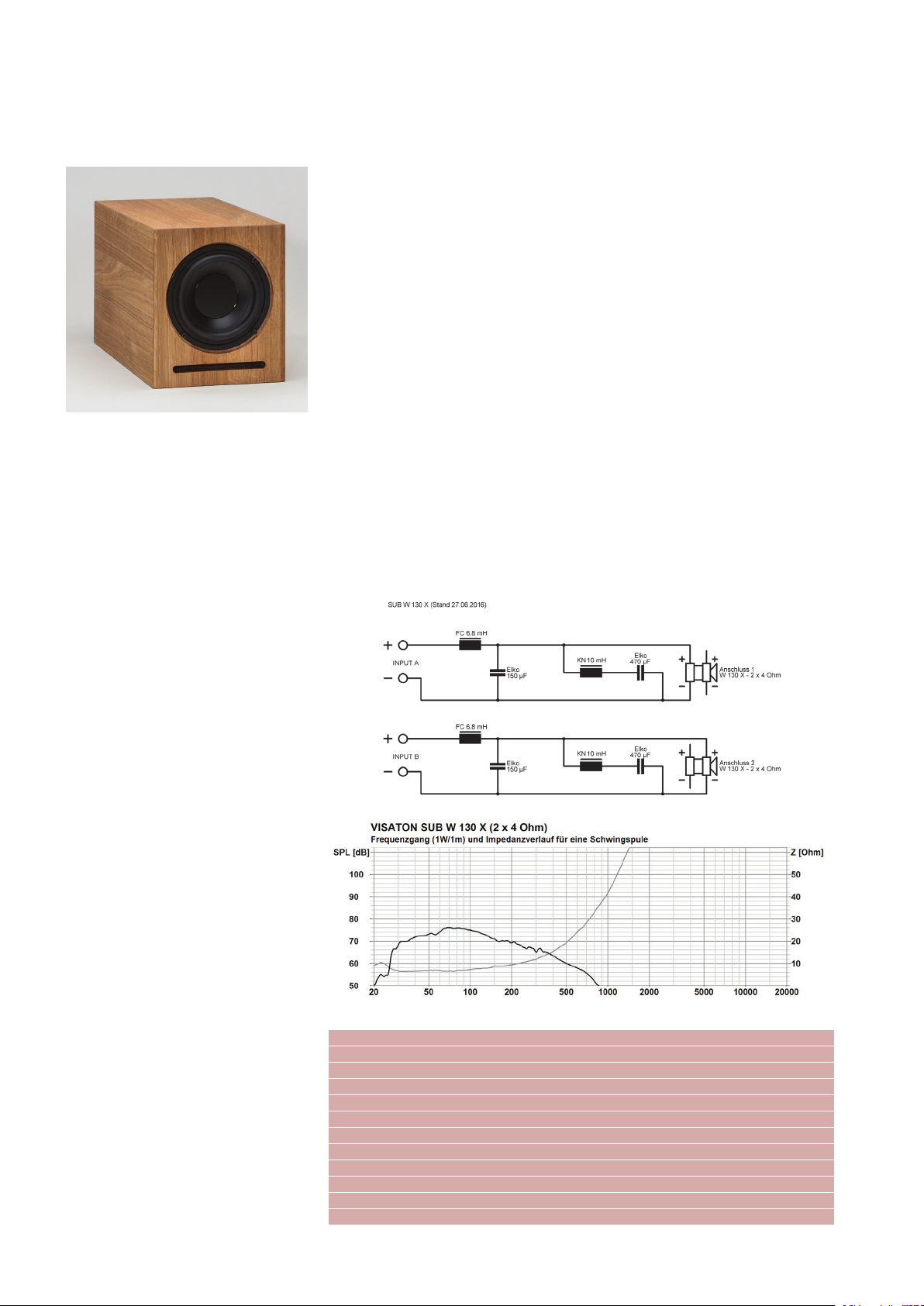

Soundbar 2.1 – Sub W 130 X
Eigenschaften und Klang
Der Sub W 130 X wurde als Unterstützung im Bassbereich für kleine und mittlere Systeme entwickelt. Ausschlaggebend dabei war eine größtmögliche Kompaktheit bei gleichzeitig bestmöglichem
Tiefgang zu gewährleisten. Dies ist nur
mit Lautsprechern mit dafür optimierten
Parametern möglich. Der W 130 X – 2 x
4 Ohm ist dafür wie geschaffen, so dass
mit nur 7,5 l eine erstaunliche Bass-Performance wiedergegeben werden kann.
Dank der sehr kompakten Maße von 200
x 170 x 320 mm kann der Subwoofer nahezu überall im Raum versteckt werden
und komplettiert so das ein oder andere
System mit Bassschwäche.
Die Anwendungsmöglichkeiten reichen
von PC Lautsprechern über einfache Stereosysteme (u.a. auch Deckenlautsprecher für eine angenehme Hintergrundbeschallung), bis hin zu kompakten Surroundsystemen.
Für den Bausatz S
Sub W 130 X zum Beispiel ein optimaler
Spielpartner.
Üblicherweise wird der Subwoofer einfach parallel zum vorhandenen System
an den Verstärkerausgang angeschlossen
(Achtung: Anschlussimpedanz des Verstärkers, sowie die Impedanz der anderen Lautsprecher beachten!). Wer jedoch
noch etwas mehr aus ihm holen möchte,
sollte zu einem separaten Verstärkermodul (auch Aktivmodul genannt) greifen.
Damit kann eine bestmögliche Anbindung
an das vorhandene System stattfinden
und der eigene Geschmack individuell
eingestellt werden.
Die beiden Frequenzweichen können für
diese Maßnahme natürlich entfallen und
werden dank integrierter variabler Filter
des Aktivmoduls nicht benötigt.
ou ndb ar
ist der
Nennbelastbarkeit Rated power 60 W
Musikbelastbarkeit Maximum power 90 W
Nennimpedanz Nominal impedance 2 x 4 Ω
Übertragungsbereich Frequency response (–10 dB) 27 – 350 Hz
Mittl. Schalldruckpegel Mean sound pressure level 79 dB (1 W / 1 m)
Gehäuseprinzip Bassreflex
Gehäusemaße Cabinet
Nettovolumen Net volume 7,5 l
Höhe Height 200 mm
Breite Width 170 mm
Tiefe Depth 320 mm
6 HiFi Bauvorschläge 2016
Page 6
Soundbar 2.1 – Sub W 130 X
Aufbau
Zunächst werden alle Platten laut Liste
zugeschnitten. Dies kann, bis auf die
beiden Versteifungen, problemlos im
Baumarkt durchgeführt werden. Da die
Bretter auf Stoß verleimt werden, ist der
Aufbau nicht besonders schwierig und
auch für Anfänger geeignet.
Der erste Schritt ist ein kurzer Trockenaufbau um die Passgenauigkeiten der
Zuschnitte zu überprüfen. Sollten alle
Platten passen, markiert man sich bereits

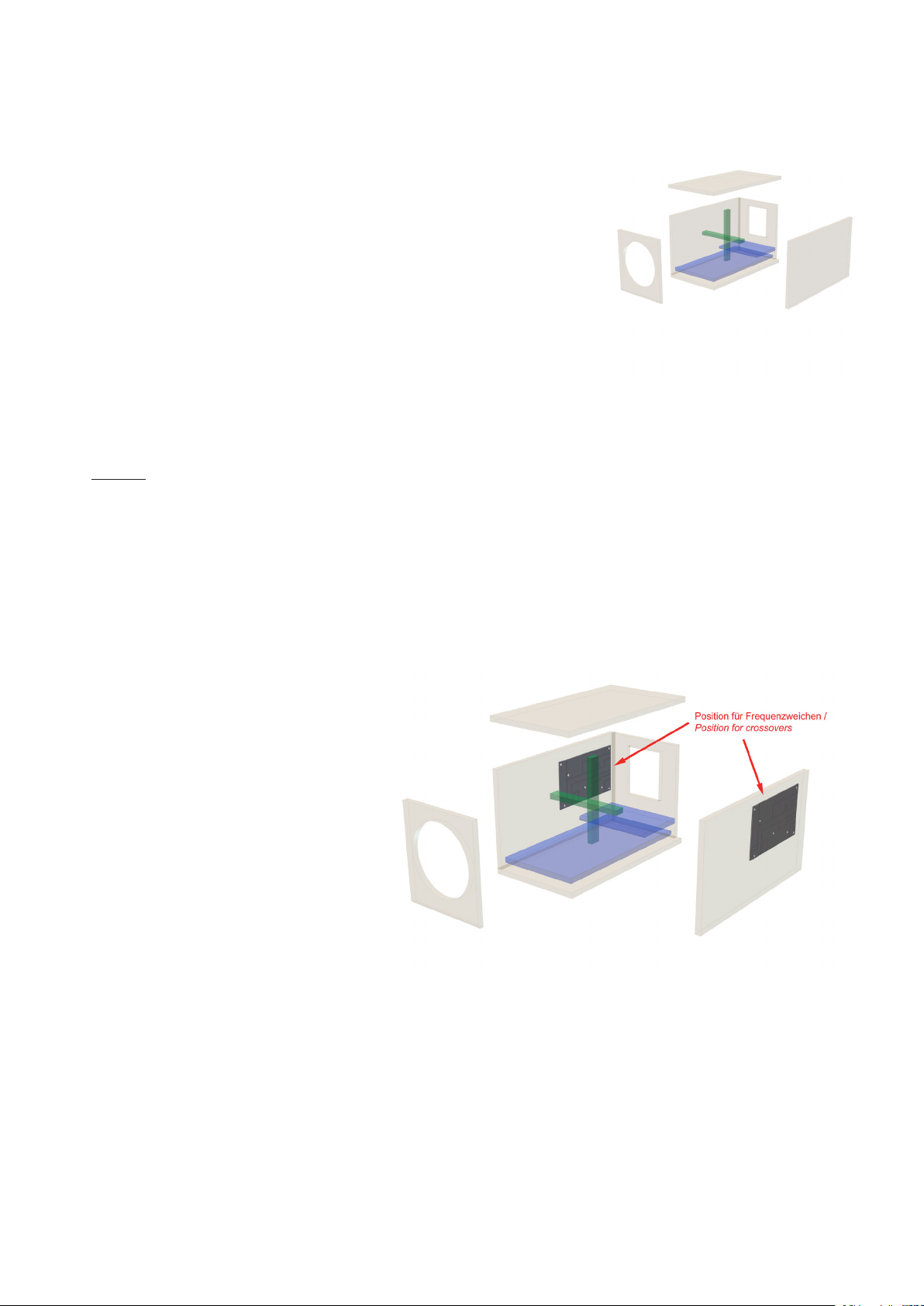

jetzt die Stellen auf den beiden Seitenbrettern, wo später die Frequenzweichen
platziert werden und bohrt dort entsprechend die vier Befestigungspunkte vor
(Achtung, nur vorbohren, nicht durchbohren!). Die ungefähre Positionierung
kann dem Bild „Frequenzweichenposition“ entnommen werden. Wichtig ist,
dass die Querversteifung später nicht
mit den Frequenzweichen kollidiert und
dass vor und hinter der Weiche noch
ein paar Millimeter Luft für die Kabel
gelassen werden. Dies kann auch sehr
gut getestet werden, wenn man bereits
vorher die Frequenzweichen laut Anschlussplan verkabelt. Dabei kann man
auch die Weichen so ausrichten, dass
der Weicheneingang zur Anschlussklemme und der Weichenausgang zum
Lautsprecherchassis zeigt, was später
ein Kabelwirrwarr vermeidet.
seite, sowie dem Anbringen der letzten
Rundungen am Bassreflexkanalaustritt
fortfahren kann. Im nächsten Schritt werden die inneren Kanten durch den noch
offenen Deckel nochmals mit Leim nachgezogen, so dass eine hohe Dichtigkeit
gewährleistet wird.
Danach können die fertig verkabelten
Frequenzweichen (siehe Anschlussplan)
montiert und der Deckel aufgeklebt werden (Achtung: Die Schrauben der Frequenzweichen können durch das 10 mm
Holz durchgehen! Daher vorher prüfen,
ob nicht kürzere Schrauben oder Abstandshalter benutzt werden sollten).
Nach einer weiteren Trocknungsphase
wird der übergequollene Leim entfernt
und das Gehäuse glattgeschliffen.
Nun folgen das Vorbohren der Befestigungspunkte des Chassis und die der
Anschlussklemme, so dass die endgültige Verkabelung starten kann (siehe Anschlussplan). Zum Schluss verschraubt
man das Chassis und die Anschlussklemme.

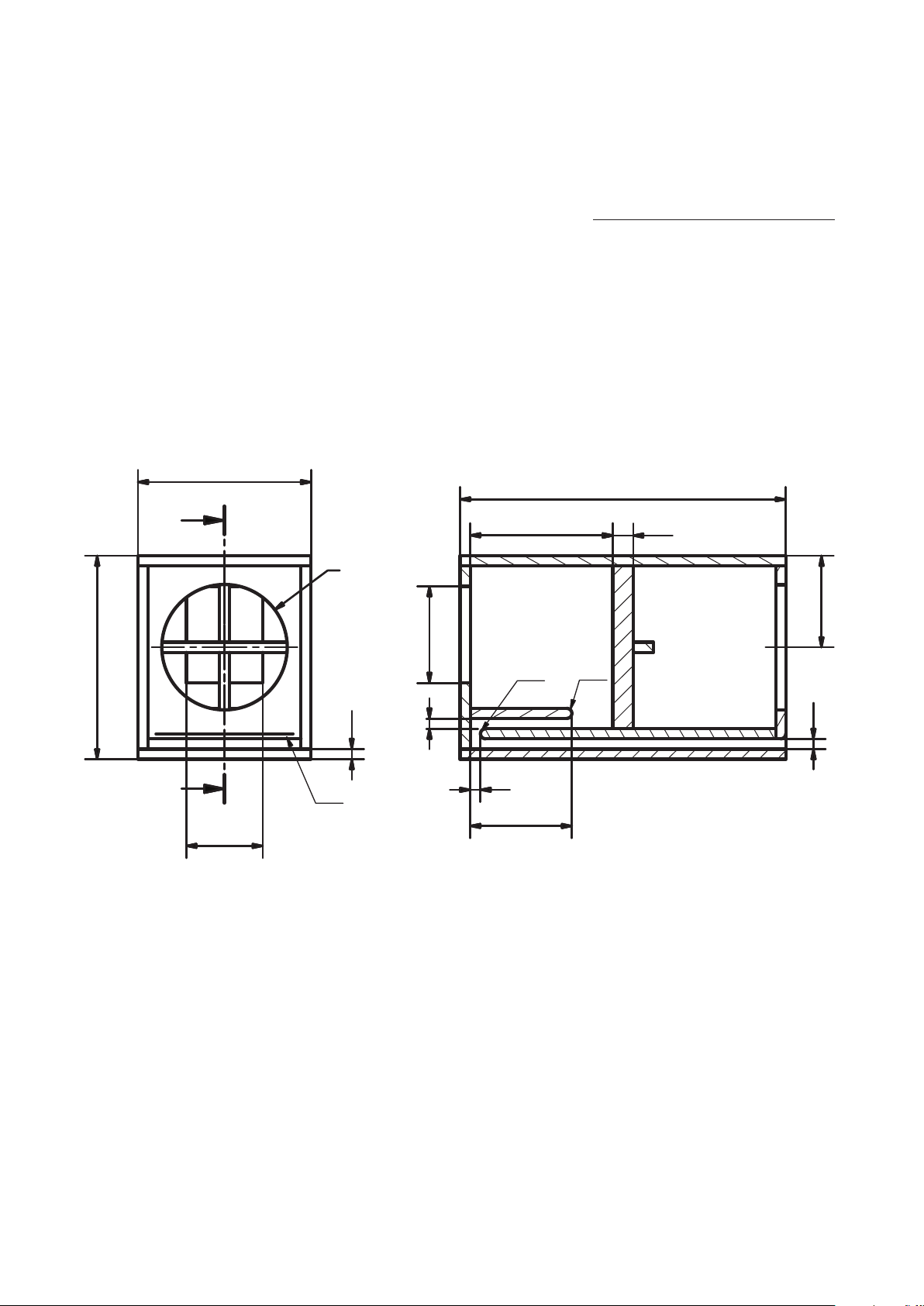

Danach werden die Rundungen an den
innenliegenden Brettern des Bassreflexkanals laut Zeichnung angebracht,
welche später Strömungsgeräusche
verringern sollen (z.B. mit einer Raspel
oder mit der Oberfräse und passendem
Rundfräser).
Nun folgt das Verleimen der einzelnen
Bretter. Um ein Verrutschen der Platten
zu vermeiden, hilft wie immer der Nageltrick.
Am sinnvollsten beginnt man mit der Bodenplatte und setzt hier eine Seite und
die Rückwand auf. Danach können die
Bretter des Bassreflexkanals mit ein paar
10 mm Abstandshaltern (z.B. Reststücke
der 10 mm Holzplatten) positioniert und
ebenfalls verleimt werden. Nach etwas
Trocknungszeit und Entfernen der Abstandshalter folgen die beiden Versteifungen, die zweite Seite, sowie die Front.
Dieses Konstrukt sollte nun wieder etwas
trocknen, so dass man anschließend mit
dem Aussägen des Kreises auf der Front
und der Anschlussklemme auf der Rück-
HiFi Bauvorschläge 2016 7
Page 7
Soundbar 2.1 – Sub W 130 X
A-A
A
170
Bestückungsliste für 1 Box
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile,
jedoch kein Gehäuse.
Tieftöner
Frequenzweiche
Terminal BT 95/75 1 St.
Schrauben
(Zylinderkopf) 4 x 25 mm 4 St.
Schrauben
(Senkkopf) 3,5 x 25 mm 4 St.
Kabel 2 x 1,5 mm² 1 m
W 130 X – 2x4 Ω
Sub W 130 X 2 St.
1 St.
140
123
Zuschnittliste für 1 Box
Teile Maße (mm) Anzahl
Material:
Front 150 x 170 1
Deckel und Boden 320 x 170 2
Seiten 320 x 180 2
Rückwand 150 x 180 1
BR Brett 1 150 x 290 1
BR Brett 2 150 x 100 1
Versteifung 1 150 x 20 1
Versteifung 2 160 x 20 1
10 mm Spanplatte oder MDF
320
20
90
200
10
A
75
*)
*) Kanten abrunden / Edges rounded
95
*)
10
*)
10
10
100
SUB W 130 X
27.06.2016
8 HiFi Bauvorschläge 2016
Loading...
