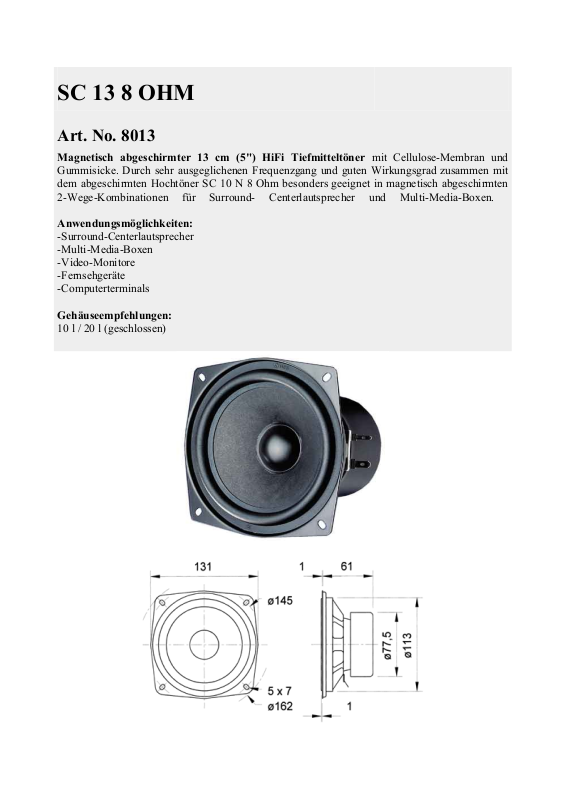

SC 13 8 OHM
Art. No. 8013
Magnetisch abgeschirmter 13 cm (5") HiFi Tiefmitteltöner mit Cellulose-Membran und
Gummisicke. Durch sehr ausgeglichenen Frequenzgang und guten Wirkungsgrad zusammen mit
dem abgeschirmten Hochtöner SC 10 N 8 Ohm besonders geeignet in magnetisch abgeschirmten
2-Wege-Kombinationen für Surround- Centerlautsprecher und Multi-Media-Boxen.
Anwendungsmöglichkeiten:
-Surround-Centerlautsprecher
-Multi-Media-Boxen
-Video-Monitore
-Fernsehgeräte
-Computerterminals
Gehäuseempfehlungen:
10 l / 20 l (geschlossen)
Page 2
Technische Daten:
Nennbelastbarkeit 40 W
Musikbelastbarkeit 60 W
Nennimpedanz Z 8 Ohm

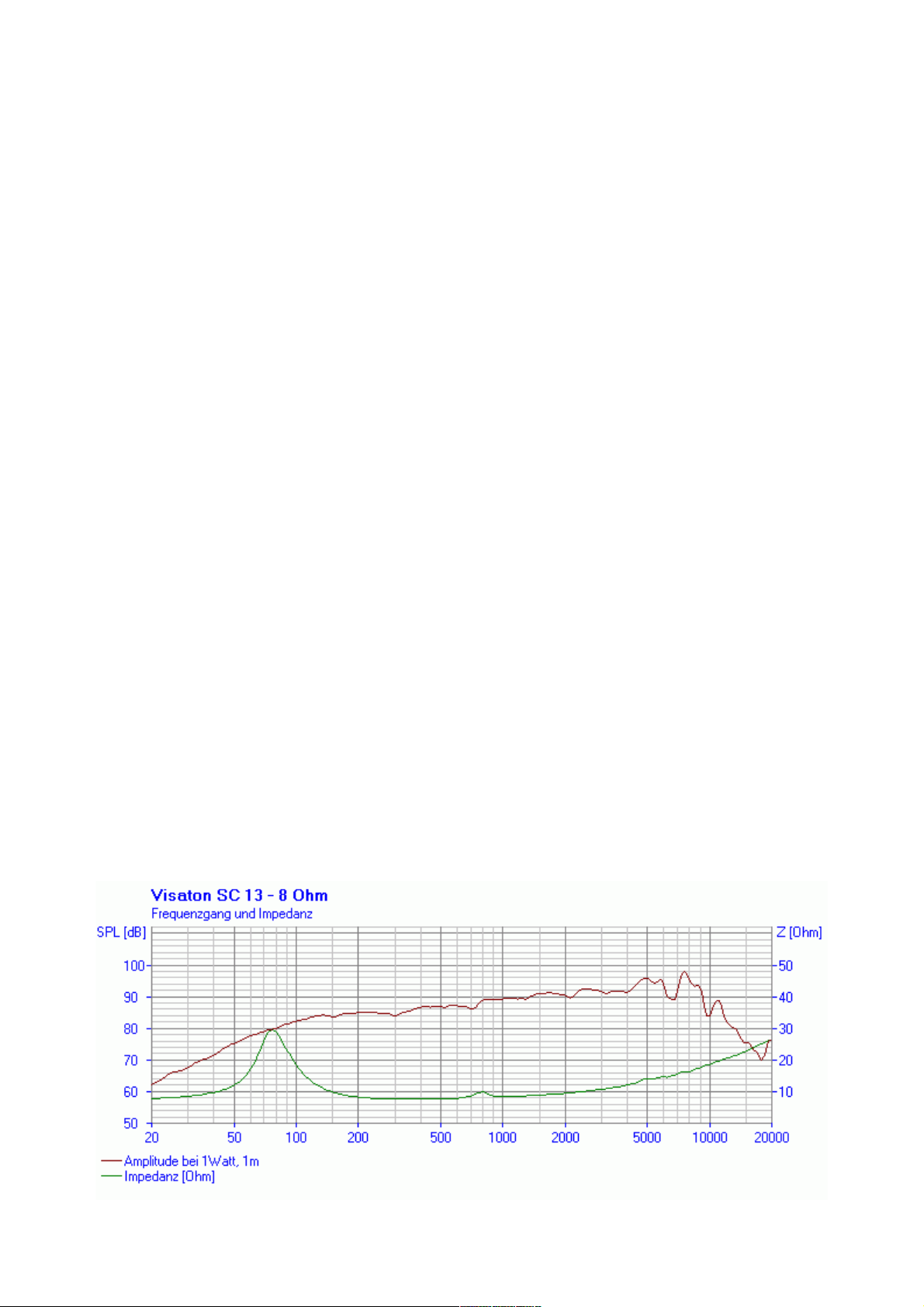

Übertragungsbereich (-10 dB) fu–13000 Hz
(fu: untere Grenzfrequenz abhängig vom
Gehäuse)
.
Mittlerer Schalldruckpegel 90 dB (1 W/1 m)
Maximaler Hub 15 mm
Resonanzfrequenz fs 78 Hz
Magnetische Induktion 1 T
Magnetischer Fluss 250 µWb
Obere Polplattenhöhe 4 mm
Schwingspulendurchmesser 20 mm
Wickelhöhe 5,5 mm

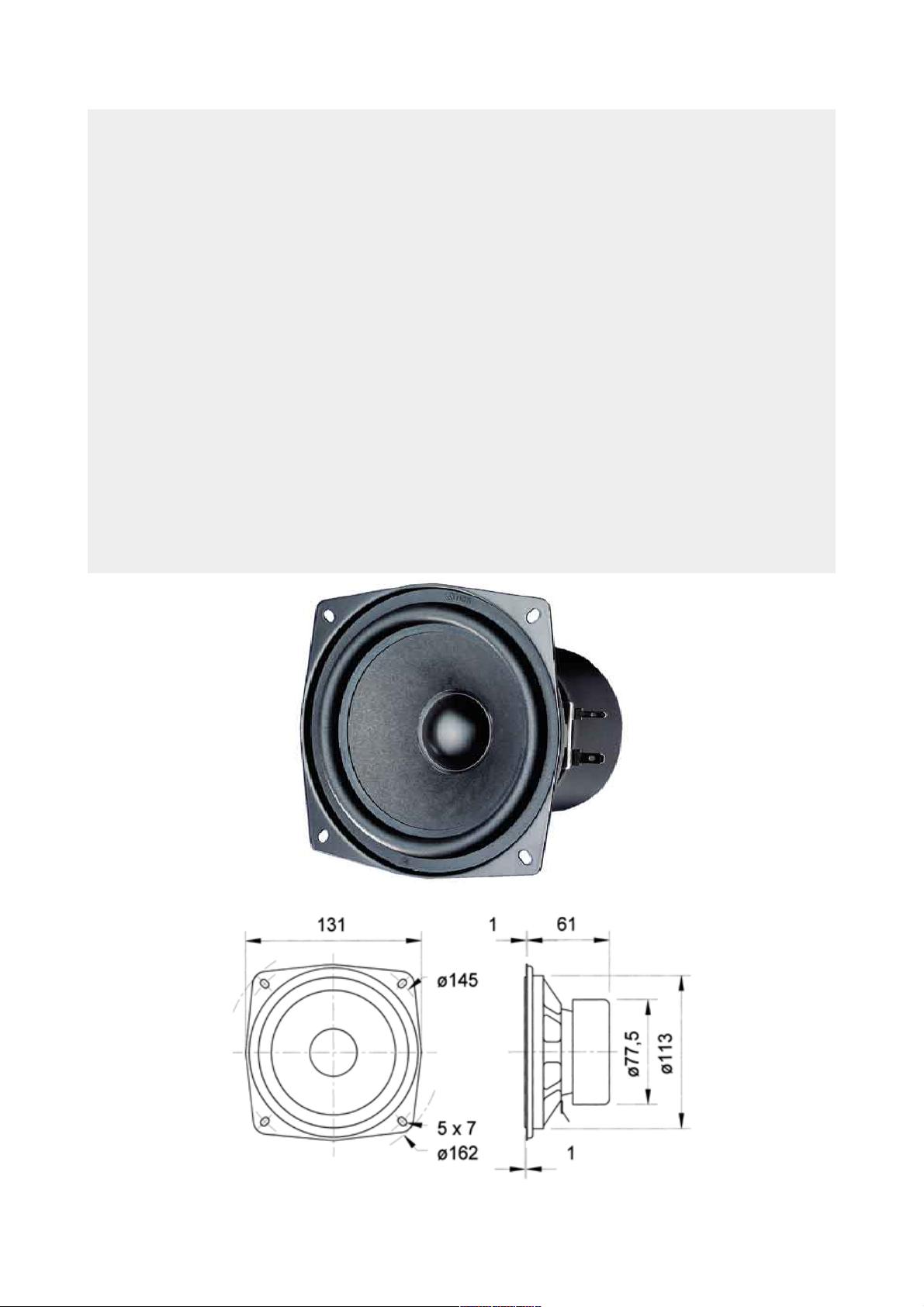

Schallwandöffnung 113 mm
Gewicht netto 0,62 kg
Gleichstromwiderstand Rdc 7,2 Ohm
Mechanischer Q-Faktor Qms 2,95
Elektrischer Q-Faktor Qes 0,94
Gesamt-Q-Faktor Qts 0,71
Äquivalentes Luftnachgiebigkeitsvolumen Vas 7,4 l
Effektive Membranfläche Sd 79 cm²
Dynamische bewegte Masse Mms 4,8 g
Antriebsfaktor Bxl 4,2 T m
Schwingspuleninduktivität L 0,7 mH
Temperaturfestigkeit −25 ... 70 °C
