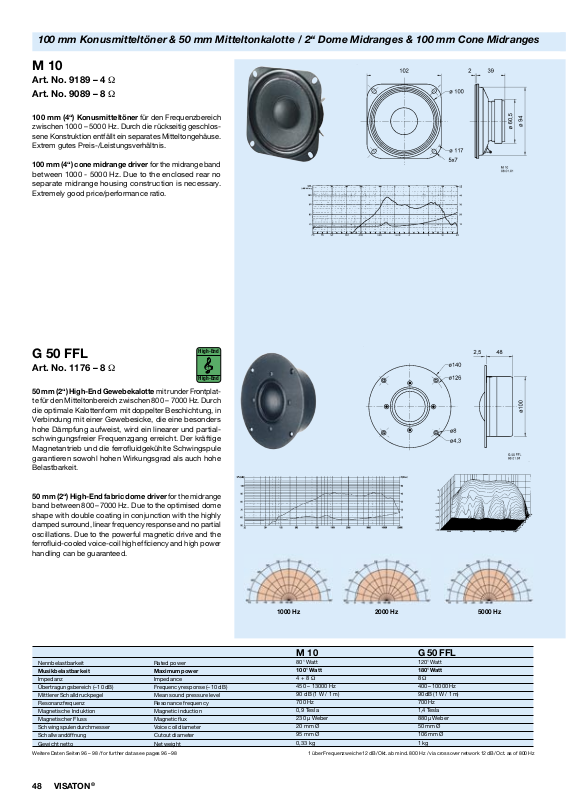

VISATON VIS M 10-8 Datasheet

100 mm Konusmitteltöner & 50 mm Mitteltonkalotte / 2“ Dome Midranges & 100 mm Cone Midranges

M 10

Art. No. 9189 – 4 Ω Art. No. 9089 – 8 Ω

100 mm (4“) Konusmitteltöner für den Frequenzbereich

zwischen 1000 – 5000 Hz. Durch die rückseitig geschlossene Konstruktion entfällt ein separates Mitteltongehäuse. Extrem gutes Preis-/Leistungsverhältnis.

100 mm (4“) cone midrange driver for the midrange band between 1000 - 5000 Hz. Due to the enclosed rear no separate midrange housing construction is necessary. Extremely good price/performance ratio.

G 50 FFL

Art. No. 1176 – 8 Ω

50 mm (2“) High-End Gewebekalotte mit runder Frontplat-

te für den Mitteltonbereich zwischen 800 – 7000 Hz. Durch die optimale Kalottenform mit doppelter Beschichtung, in Verbindung mit einer Gewebesicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer und partialschwingungsfreier Frequenzgang erreicht. Der kräftige Magnetantrieb und die ferrouidgekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit.

50 mm (2“) High-End fabric dome driver for the midrange band between 800 – 7000 Hz. Due to the optimised dome shape with double coating in conjunction with the highly damped surround, linear frequency response and no partial oscillations. Due to the powerful magnetic drive and the ferrouid-cooled voice-coil high efciency and high power handling can be guaranteed.

1000 Hz 2000 Hz 5000 Hz

Nennbelastbarkeit Rated power

Musikbelastbarkeit Maximum power

Impedanz Impedance Übertragungsbereich (–10 dB) Mittlerer Schalldruckpegel Resonanzfrequenz Magnetische Induktion Magnetischer Fluss Schwingspulendurchmesser Schallwandöffnung Gewicht netto

Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98 1 über Frequenzweiche 12 dB/Okt. ab mind. 800 Hz / via crossover network 12 dB/Oct. as of 800 Hz

Resonance frequency

Net weight

48 VISATON

Frequency response (–10 dB)

Mean sound pressure level

Magnetic induction

Magnetic ux

Voice coil diameter

Cutout diameter

®

M 10

801 Watt

1001 Watt

4 + 8 Ω 450 – 13000 Hz 90 dB

(1 W / 1 m) 700 Hz 0,9 Tesla 230 µ Weber 20 mm Ø 95 mm Ø 0,33 kg

G 50 FFL

1201 Watt

1801 Watt

8 Ω 400 – 10000 Hz 90 dB

(1 W / 1 m) 700 Hz 1,4 Tesla 880 µ Weber 50 mm Ø 106 mm Ø 1 kg
