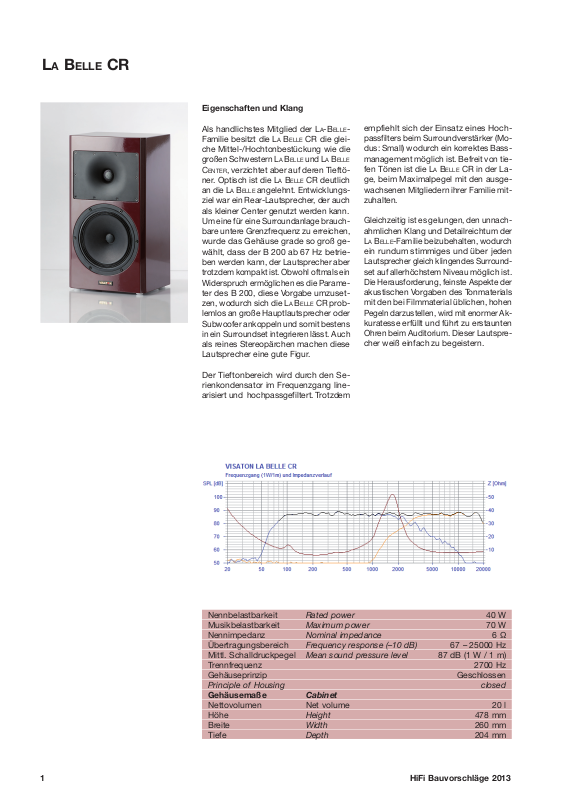

La BeLLe CR
Eigenschaften und Klang
Als handlichstes Mitglied der La-B
Familie besitzt die La B
eLLe
CR die glei-
eLLe
che Mittel-/Hochtonbestückung wie die
großen Schwestern La B
eLLe
und La B
eLLe
CenteR, verzichtet aber auf deren Tieftö-
ner. Optisch ist die La BeLLe CR deutlich
an die La B
eLLe
angelehnt. Entwicklungsziel war ein Rear-Lautsprecher, der auch
als kleiner Center genutzt werden kann.
Um eine für eine Surroundanlage brauchbare untere Grenzfrequenz zu erreichen,
wurde das Gehäuse grade so groß gewählt, dass der B 200 ab 67 Hz betrieben werden kann, der Lautsprecher aber
trotzdem kompakt ist. Obwohl oftmals ein
Widerspruch ermöglichen es die Parameter des B 200, diese Vorgabe umzusetzen, wodurch sich die La BeLLe CR prob-
lemlos an große Hauptlautsprecher oder
Subwoofer ankoppeln und somit bestens
in ein Surroundset integrieren lässt. Auch
als reines Stereopärchen machen diese
Lautsprecher eine gute Figur.
Der Tieftonbereich wird durch den Serienkondensator im Frequenzgang linearisiert und hochpassgefiltert. Trotzdem
empfiehlt sich der Einsatz eines Hoch-
passfilters beim Surroundverstärker (Modus: Small) wodurch ein korrektes Bassmanagement möglich ist. Befreit von tiefen Tönen ist die La B
eLLe
CR in der La-
ge, beim Maximalpegel mit den ausgewachsenen Mitgliedern ihrer Familie mitzuhalten.
Gleichzeitig ist es gelungen, den unnachahmlichen Klang und Detailreichtum der
La B
eLLe
-Familie beizubehalten, wodurch
ein rundum stimmiges und über jeden
Lautsprecher gleich klingendes Surroundset auf allerhöchstem Niveau möglich ist.
Die Herausforderung, feinste Aspekte der
akustischen Vorgaben des Tonmaterials
mit den bei Filmmaterial üblichen, hohen
Pegeln darzustellen, wird mit enormer Akkuratesse erfüllt und führt zu erstaunten
Ohren beim Auditorium. Dieser Lautsprecher weiß einfach zu begeistern.
Nennbelastbarkeit Rated power 40 W
Musikbelastbarkeit Maximum power 70 W
Nennimpedanz Nominal impedance 6 Ω
Übertragungsbereich Frequency response (–10 dB) 67 – 25000 Hz
Mittl. Schalldruckpegel Mean sound pressure level 87 dB (1 W / 1 m)
Trennfrequenz 2700 Hz
Gehäuseprinzip Geschlossen
Principle of Housing closed
Gehäusemaße Cabinet
Nettovolumen Net volume 20 l
Höhe Height 478 mm
Breite Width 260 mm
Tiefe Depth 204 mm
1 HiFi Bauvorschläge 2013
Page 2
La BeLLe CR
Bestückungsliste für 1 Box
Der Bausatz enthält alle in dieser Bestückungsliste aufgeführten Bauteile,
jedoch kein Gehäuse.
Hochtöner KE 25 SC 8 Ω 1 St.
Waveguide WG 220x150 1 St.
Mitteltöner B 200 6 Ω 1 St.
Frequenzweiche
Anschlussklemme BT 95/75 1 St.
Dämpfungs- Polyestermaterial wolle 1 Btl.
Holzschrauben 5 x 30 mm 6 St.
Rundkopfschrauben 4 x 20 mm 4 St.
Senkkopfschrauben 3,5 x 25 mm 10 St.
Kabel 2 x 2,5 mm² 1,5 m
La BeLLe CR 1 St.

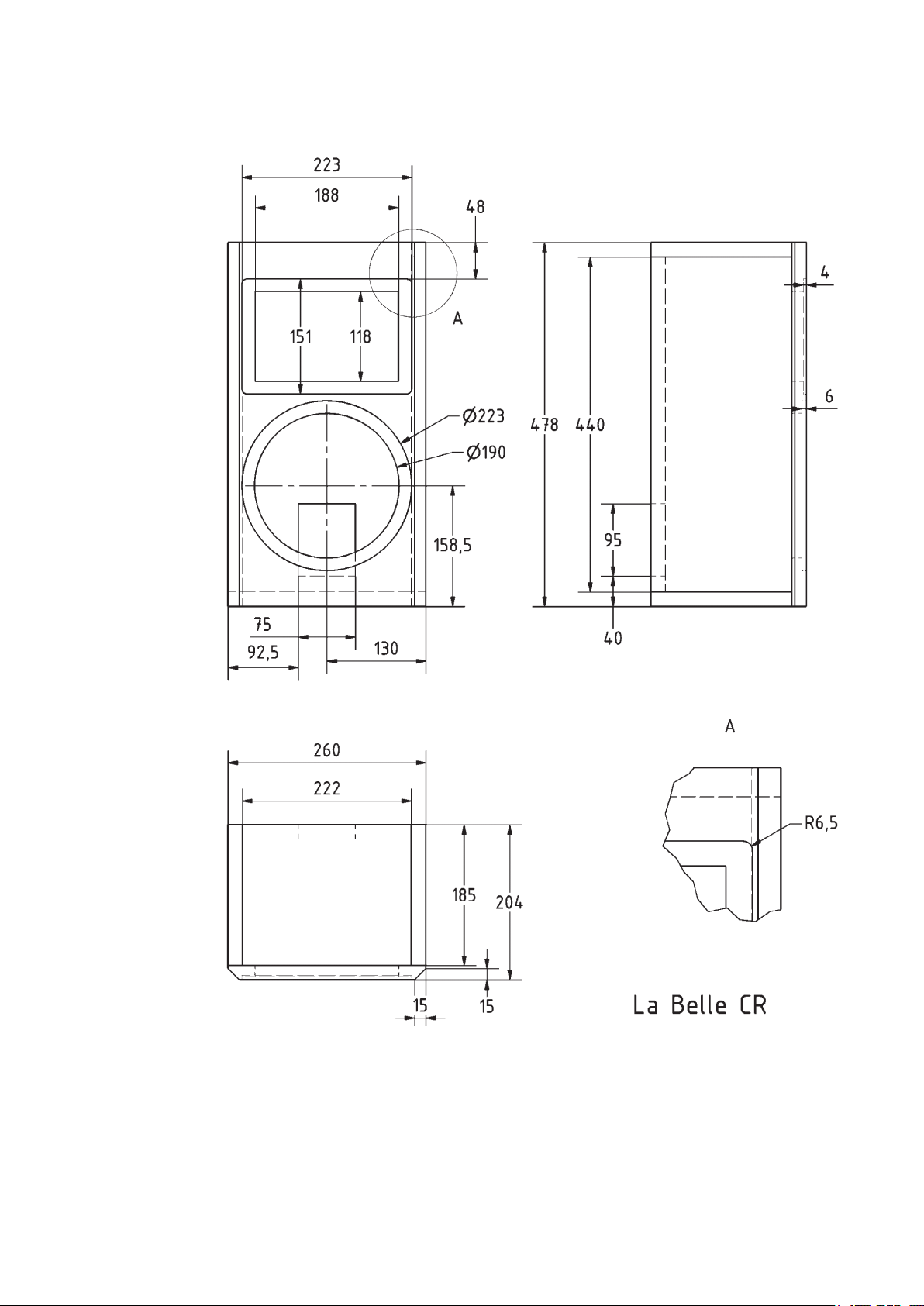

Zuschnittliste für 1 Box
Teile Maße (mm) Anzahl
Material:
Front 260 x 478 1
Seiten 185 x 440 2
Boden/Deckel 185 x 260 2
Rückwand 440 x 220 1
19 mm Spanplatte oder MDF
HiFi Bauvorschläge 2013 2
Page 3
La BeLLe CR

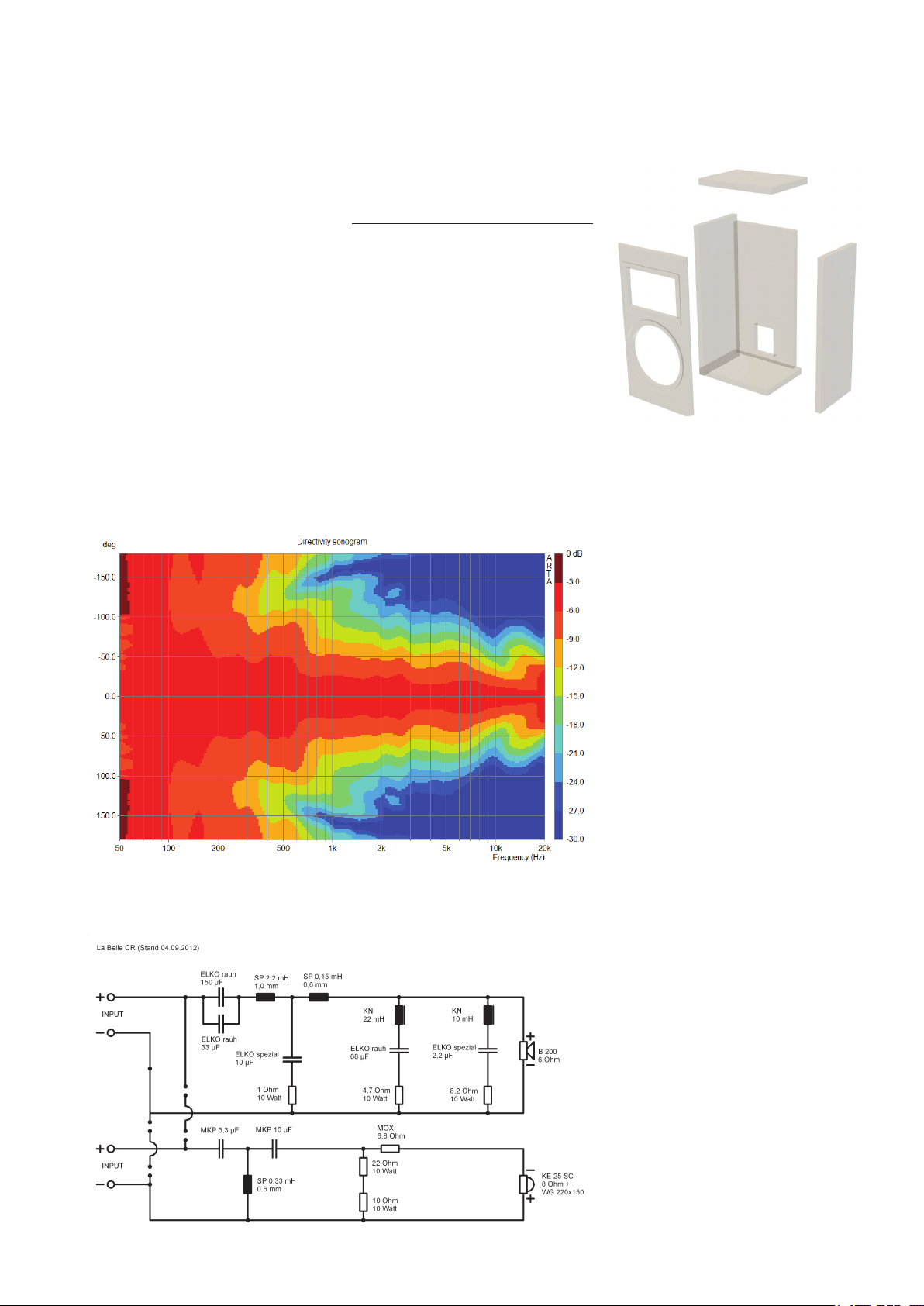

Aufbau
Nachdem die Front mit den nötigen Fasen, Öffnungen und Ausfräsungen versehen wurde sowie die Terminalöffnung
auf der Rückseite eingepasst wurde,
werden Boden, Deckel, Seiten und die
Rückwand verleimt. Die Front wird von
vorn auf das Gehäuse gesetzt.
3 HiFi Bauvorschläge 2013
Bedämpfung
Eine Matte deckt die gesamte Rückseite
ab, die zweite Matte wird in der Mitte gefaltet und mit dem Falz Richtung Deckel
hinter dem Hochtöner platziert. Somit
befinden sich drei Lagen Dämmwolle
hinter dem Hochtöner, eine Lage hinter
dem B 200.
Page 4
La BeLLe CR
HiFi Bauvorschläge 2013 4
