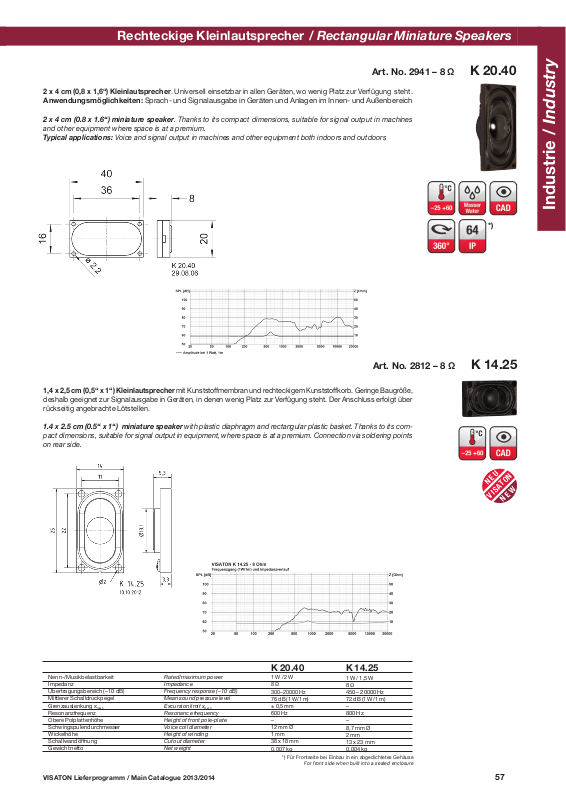

Rechteckige Kleinlautsprecher / Rectangular Miniature Speakers2,3 cm + rechteckige Kleinlautsprecher / 0.9“ + Rectangular Miniature Speakers
N E U
N E W
V
I
S
A
T
O
N
Art. No. 2941 – 8 Ω K 20.40
2 x 4 cm (0,8 x 1,6“) Kleinlautsprecher Universell einsetzbar in allen Geräten, wo wenig Platz zur Verfügung steht
Anwendungsmöglichkeiten: Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich
2 x 4 cm (0.8 x 1.6“) miniature speaker. Thanks to its compact dimensions, suitable for signal output in machines
and other equipment where space is at a premium.
Typical applications: Voice and signal output in machines and other equipment both indoors and outdoors
Industrie / Industry
*)
Art. No. 2812 – 8 Ω K 14.25
1,4 x 2,5 cm (0,5“ x 1“) Kleinlautsprecher mit Kunststoffmembran und rechteckigem Kunst stoffkorb Geringe Baugröße,
deshalb geeignet zur Signalausgabe in Geräten, in denen wenig Platz zur Verfügung steht Der Anschluss erfolgt über
rückseitig angebrachte Lötstellen
1.4 x 2.5 cm (0.5“ x 1“) miniature speaker with plastic diaphragm and rectangular plastic basket. Thanks to its compact dimensions, suitable for signal output in equipment, where space is at a premium. Connection via soldering points
on rear side.
Nenn-/Musikbelastbarkeit Rated/maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB) Frequency response (–10 dB)
Mittlerer Schalldruckpegel Mean sound pressure level
Grenzauslenkung x
Resonanzfrequenz Resonance frequency
Obere Polplattenhöhe Height of front pole-plate
Schwingspulendurchmesser Voice coil diameter
Wickelhöhe Height of winding
Schallwandöffnung Cutout diameter
Gewicht netto Net weight
VISATON Lieferprogramm / Main Catalogue 2013/2014 57
Excursion limit x
mech
mech
K 20.40
1 W / 2 W
8 Ω
300–20000 Hz
76 dB (1 W/1 m)
± 0,5 mm
600 Hz
–
12 mm Ø
1 mm
38 x 18 mm
0,007 kg
*) Für Frontseite bei Einbau in ein abgedichtetes Gehäuse
For front side when b uilt into a sealed enclos ure
K 14.25
1 W / 1,5 W
8 Ω
450 – 20000 Hz
72 dB (1 W/1 m)
–
800 Hz
–
8,7 mm Ø
2 mm
13 x 23 mm
0,004 kg
