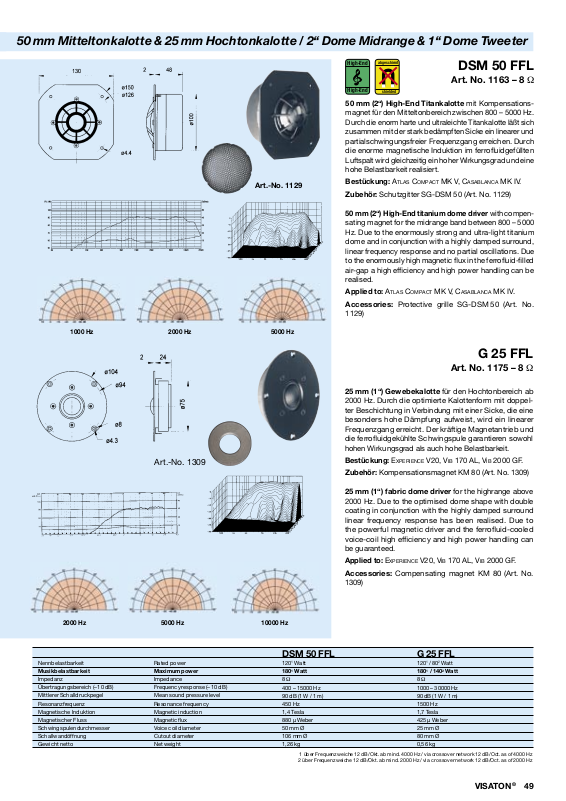

VISATON VIS G 25FFL-8 Datasheet

50 mm Mitteltonkalotte & 25 mm Hochtonkalotte / 2“ Dome Midrange & 1“ Dome Tweeter

DSM 50 FFL

Art. No. 1163 – 8 Ω

50 mm (2“) High-End Titankalotte mit Kompensations-

magnet für den Mitteltonbereich zwischen 800 – 5000 Hz. Durch die enorm harte und ultraleichte Titankalotte läßt sich zusammen mit der stark bedämpften Sicke ein linearer und partialschwingungsfreier Frequenzgang erreichen. Durch die enorme magnetische Induktion im ferrouidgefüllten Luftspalt wird gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisiert.

Art.-No. 1129

Bestückung: ATLAS COMPACT MK V, CASABLANCA MK IV. Zubehör: Schutzgitter SG-DSM 50 (Art. No. 1129)

50 mm (2“) High-End titanium dome driver with compen-

sating magnet for the midrange band between 800 – 5000 Hz. Due to the enormously strong and ultra-light titanium dome and in conjunction with a highly damped surround, linear frequency response and no partial oscillations. Due to the enormously high magnetic ux in the ferrouid-lled air-gap a high efciency and high power handling can be realised.

Applied to: ATLAS COMPACT MK V, CASABLANCA MK IV. Accessories: Protective grille SG-DSM 50 (Art. No.

1129)

1000 Hz 2000 Hz 5000 Hz

Art.-No. 1309

G 25 FFL

Art. No. 1175 – 8 Ω

25 mm (1“) Gewebekalotte für den Hochton

2000 Hz. Durch die optimierte Kalottenform mit doppelter Beschichtung in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer Frequenzgang erreicht. Der kräftige Magnetantrieb und die ferrouidgekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit.

Bestückung: EXPERIENCE V20, VIB 170 AL, VIB 2000 GF. Zubehör: Kompensationsmagnet KM 80 (Art. No. 1309)

25 mm (1“) fabric dome driver for the highrange above

2000 Hz. Due to the optimised dome shape with double coating in conjunction with the highly damped surround linear frequency response has been realised. Due to the powerful magnetic driver and the ferrouid-cooled voice-coil high efciency and high power handling can be guaranteed.

Applied to: EXPERIENCE V20, VIB 170 AL, VIB 2000 GF. Accessories: Compensating magnet KM 80 (Art. No.

1309)

bereich ab

2000 Hz 5000 Hz 10000 Hz

Nennbelastbarkeit Rated power

Musikbelastbarkeit Maximum power

Impedanz Impedance Übertragungsbereich (–10 dB) Mittlerer Schalldruckpegel Resonanzfrequenz Magnetische Induktion Magnetischer Fluss Schwingspulendurchmesser Schallwandöffnung Gewicht netto

1 über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz / via crossover network 12 dB/Oct. as of 4000 Hz 2 über Frequenzweiche 12 dB/Okt. ab mind. 2000 Hz / via crossover network 12 dB/Oct. as of 2000 Hz

Resonance frequency

Net weight

Frequency response (–10 dB)

Mean sound pressure level

Magnetic induction

Magnetic ux

Voice coil diameter

Cutout diameter

DSM 50 FFL

1201 Watt

1801 Watt

8 Ω 400 – 15000 Hz 90 dB

(1 W / 1 m) 450 Hz 1,4 Tesla 880 µ Weber 50 mm Ø 106 mm Ø 1,26 kg

G 25 FFL

1201 / 802 Watt

1801 / 1402 Watt

8 Ω 1000 – 30000 Hz 90 dB

(1 W / 1 m) 1500 Hz 1,7 Tesla 425 µ Weber 25 mm Ø 80 mm Ø 0,56 kg

VISATON

®

49
