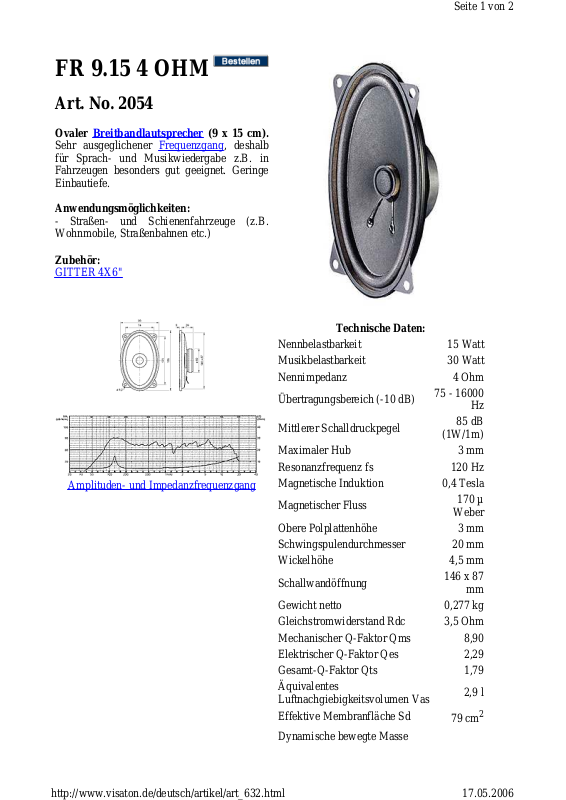

Page 1
Art. No. 2054
FR 9.15 4 OHM
16000
85 dB
µ
146 x 87
Seite
1
von
2
17.05.2006
http://www.visaton.de/deutsch/artikel/art_632.html
Ovaler Breitbandlautsprecher (9 x 15 cm).
Sehr ausgeglichener Frequenzgang, deshalb
für Sprach- und Musikwiedergabe z.B. in
Fahrzeugen besonders gut geeignet. Geringe
Einbautiefe.
Anwendungsmöglichkeiten:
- Straßen- und Schienenfahrzeuge (z.B.
Wohnmobile, Straßenbahnen etc.)
Zubehör:
GITTER 4X6"
Technische Daten:
Nennbelastbarkeit 15 Watt
Musikbelastbarkeit 30 Watt
Nennimpedanz 4 Ohm
Übertragungsbereich (-10 dB)
75 -
Hz
Amplituden- und Impedanzfrequenzgang
Mittlerer Schalldruckpegel
Maximaler Hub 3 mm
Resonanzfrequenz fs 120 Hz
Magnetische Induktion 0,4 Tesla
Magnetischer Fluss
Obere Polplattenhöhe 3 mm
Schwingspulendurchmesser 20 mm
Wickelhöhe 4,5 mm
Schallwandöffnung
Gewicht netto 0,277 kg
Gleichstromwiderstand Rdc 3,5 Ohm
Mechanischer Q-Faktor Qms 8,90
Elektrischer Q-Faktor Qes 2,29
Gesamt-Q-Faktor Qts 1,79
Äquivalentes
Luftnachgiebigkeitsvolumen Vas
Effektive Membranfläche Sd
(1W/1m)
170
Weber
mm
2,9 l
79 cm
2
Dynamische bewegte Masse
Page 2
Mms 4,6 g
Seite
2
von
2
17.05.2006
http://www.visaton.de/deutsch/artikel/art_632.html
Antriebsfaktor Bxl 2,26 Tm
Schwingspuleninduktivität L 0,3 mH
Verwandte Produkte
SC 4.7 ND 4 OHM SC 4.7 ND 8 OHM
SC 5.9 8 OHM SC 5.9 ND 4 OHM
SC 5.9 ND 8 OHM SL 713 4 OHM
Abstrahlcharakteristik 1000
Hz
Abstrahlcharakteristik 2000
Hz
Abstrahlcharakteristik 5000
Hz
