abgeschirmt
U
shielded
ELA/Industrie
PA/Industry
Art.-No. 4640
ELA/Industrie
PA/Industry
–25 °C
+70 °C
–25 °C
+70 °C
2000 Hz 5000 Hz 10000 Hz
Art.-No. 4670
Art.-No. 4642

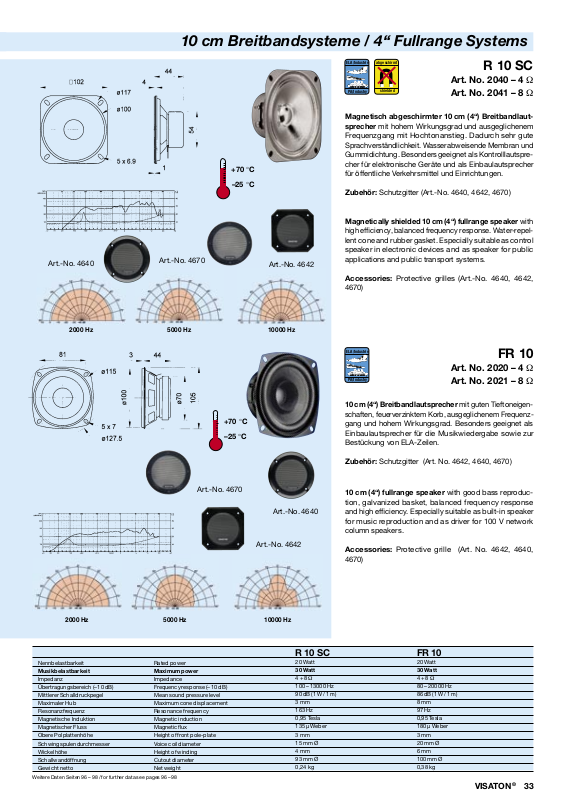

R 10 SC
Art. No. 2040 – 4 Ω
Art. No. 2041 – 8 Ω
Magnetisch abgeschirmter 10 cm (4“) Breitbandlautsprecher mit hohem Wirkungsgrad und ausgeglichenem
Frequenzgang mit Hochtonanstieg. Dadurch sehr gute
Sprachverständlichkeit. Wasserabweisende Membran und
Gummidichtung. Besonders geeignet als Kontrolllautsprecher für elektronische Geräte und als Einbaulautsprecher
für öffentliche Verkehrsmittel und Einrichtungen.
Zubehör: Schutzgitter (Art.-No. 4640, 4642, 4670)
Magnetically shielded 10 cm (4“) fullrange speaker with
high efciency, balanced frequency response. Water-repellent cone and rubber gasket. Especially suitable as control
speaker in electronic devices and as speaker for public
applications and public transport systems.
Accessories: Protective grilles (Art.-No. 4640, 4642,
4670)
Art.-No. 4670
Art.-No. 4640
Art.-No. 4642
2000 Hz 5000 Hz 10000 Hz
FR 10
Art. No. 2020 – 4 Ω
Art. No. 2021 – 8 Ω
10 cm (4“) Breitbandlautsprecher mit guten Tieftoneigen-
schaften, feuerverzinktem Korb, ausgeglichenem Frequenzgang und hohem Wirkungsgrad. Besonders geeignet als
Einbaulautsprecher für die Musikwiedergabe sowie zur
Bestückung von ELA-Zeilen.
Zubehör: Schutzgitter (Art. No. 4642, 4640, 4670)
10 cm (4“) fullrange speaker with good bass reproduc-
tion, galvanized basket, balanced frequency response
and high efciency. Especially suitable as built-in speaker
for music reproduction and as driver for 100 V network
column speakers.
Accessories: Protective grille (Art. No. 4642, 4640,
4670)
Nennbelastbarkeit Rated power
Musikbelastbarkeit Maximum power
Impedanz Impedance
Übertragungsbereich (–10 dB)
Mittlerer Schalldruckpegel
Maximaler Hub
Resonanzfrequenz
Magnetische Induktion
Magnetischer Fluss
Obere Polplattenhöhe
Schwingspulendurchmesser
Wickelhöhe Height of winding
Schallwandöffnung
Gewicht netto
Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98
Maximum cone displacement
Resonance frequency
Net weight
Frequency response (–10 dB)
Mean sound pressure level
Magnetic induction
Magnetic ux
Height of front pole-plate
Voice coil diameter
Cutout diameter
R 10 SC
20 Watt
30 Watt
4 + 8 Ω
100 – 13000 Hz
90 dB
(1 W / 1 m)
3 mm
163 Hz
0,95 Tesla
135 µ Weber
3 mm
15 mm Ø
4 mm
93 mm Ø
0,24 kg
FR 10
20 Watt
30 Watt
4 + 8 Ω
80 – 20000 Hz
86 dB
(1 W / 1 m)
8 mm
97 Hz
0,95 Tesla
180 µ Weber
3 mm
20 mm Ø
6 mm
100 mm Ø
0,38 kg
VISATON
®
33
