VISATON VIS DX 13-4 Datasheet

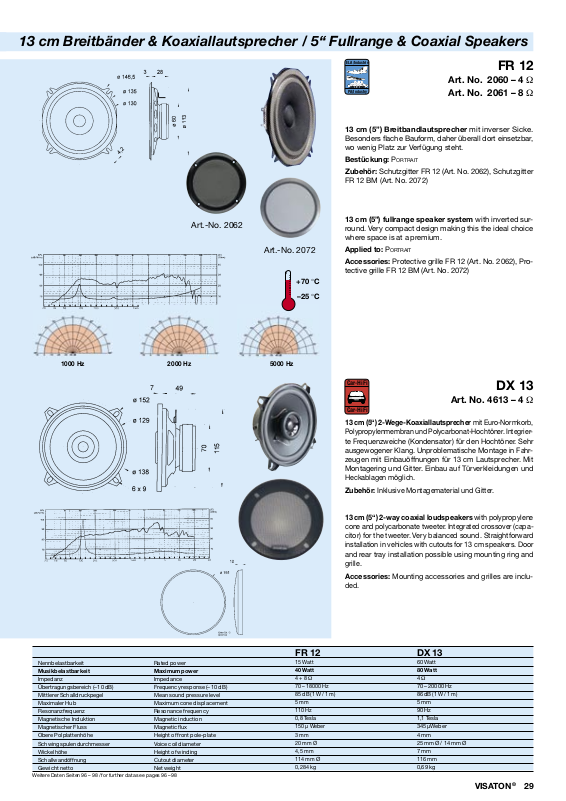

13 cm Breitbänder & Koaxiallautsprecher / 5“ Fullrange & Coaxial Speakers

FR 12

Art. No. 2060 – 4 Ω Art. No. 2061 – 8 Ω

13 cm (5”) Breitbandlautsprecher mit inverser Sicke.

Besonders ache Bauform, daher überall dort einsetzbar, wo wenig Platz zur Verfügung steht.

Bestückung: PORTRAIT Zubehör: Schutzgitter FR 12 (Art. No. 2062), Schutzgitter

FR 12 BM (Art. No. 2072)

Art.-No. 2062

Art.-No. 2072

1000 Hz 2000 Hz 5000 Hz

13 cm (5”) fullrange speaker system with inverted sur-

round. Very compact design making this the ideal choice where space is at a premium.

Applied to: PORTRAIT Accessories: Protective grille FR 12 (Art. No. 2062), Pro-

tective grille FR 12 BM (Art. No. 2072)

DX 13

Art. No. 4613 – 4 Ω

13 cm (5“) 2-Wege-Koaxiallautsprecher mit Euro-Normkorb,

Polypropylenmembran und Polycarbonat-Hochtöner. Integrierte Frequenzweiche (Kondensator) für den Hochtöner. Sehr ausgewogener Klang. Unproblematische Montage in Fahrzeugen mit Einbauöffnungen für 13 cm Lautsprecher. Mit Montagering und Gitter. Einbau auf Türverkleidungen und Heckablagen möglich.

Zubehör: Inklusive Montagematerial und Gitter.

13 cm (5“) 2-way coaxial loudspeakers with polypropylene

cone and polycarbonate tweeter. Integrated crossover (capacitor) for the tweeter. Very balanced sound. Straightforward installation in vehicles with cutouts for 13 cm speakers. Door and rear tray installation possible using mounting ring and grille.

Accessories: Mounting accessories and grilles are included.

Nennbelastbarkeit Rated power

Musikbelastbarkeit Maximum power

Impedanz Impedance Übertragungsbereich (–10 dB) Mittlerer Schalldruckpegel Maximaler Hub Resonanzfrequenz Magnetische Induktion Magnetischer Fluss Obere Polplattenhöhe Schwingspulendurchmesser Wickelhöhe Height of winding Schallwandöffnung Gewicht netto

Weitere Daten Seiten 96 – 98 / for further data see pages 96 – 98

Maximum cone displacement

Resonance frequency

Net weight

Frequency response (–10 dB)

Mean sound pressure level

Magnetic induction

Magnetic ux

Height of front pole-plate

Voice coil diameter

Cutout diameter

FR 12

15 Watt

40 Watt

4 + 8 Ω 70 – 18000 Hz 85 dB (1 W / 1 m) 5 mm 110 Hz 0,8 Tesla 150 µ Weber 3 mm 20 mm Ø 4,5 mm 114 mm

Ø

0,284 kg

DX 13

60 Watt

80 Watt

4 Ω 70 – 20000 Hz 86 dB

(1 W / 1 m) 5 mm 90 Hz 1,1 Tesla 345 µWeber 4 mm 25 mm Ø / 14 mm Ø 7 mm 116 mm 0,69 kg

VISATON

®

29
