Vinten Vision Blue 5 User Guide

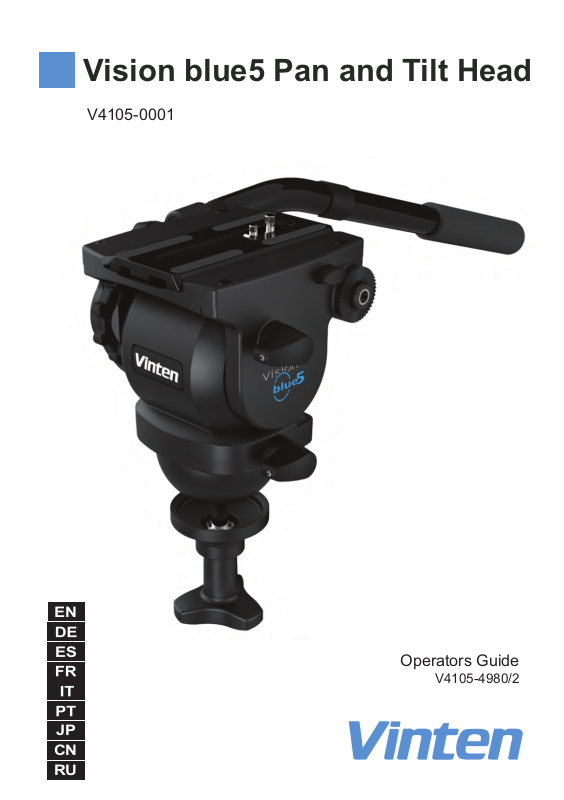

Vision blue5 Pan and Tilt Head

V4105-0001

JP
CN
RU

Operators Guide

V4105-4980/2

Vision blue5

Pan and Tilt Head

Publication No. V4105-4980, Issue 2

English . . . . . . . . . . . . . . . . . . . . . Page 3

Deutsch. . . . . . . . . . . . . . . . . . . . Seite 15

Español

Français . . . . . . . . . . . . . . . . . . . P

Italiano. . . . . . . . . . . . . . . . . . . .P

Português . . . . . . . . . . . . . . . . .P

日本語 . . . . . . . . . . . . . . . . . . . . ペー

中文 . . . . . . . . . . . . . . . . . . . . . . 页码 109

Russian. . . . . . . . . . . . . . . . . . . . С

. . . . . . . . . . . . . . . . . . .P

ágina 31

age 47

agina 63

ágina 79

ジ 95

тр. 121

1

Copyright © 2012

All rights reserved.

Original instructions: English

All rights reserved throughout the world. No part of this
documen
copied or reproduced in any way, including, but not limited
to, photocopy, photograph, magnetic or other record
without the prior agreement and permission in writing of
the Vitec Group plc.

t may be stored in a retrieval system, transmitted,

Trademarks

Vinten™, Vision
of the Vitec Group plc.

Disclaimer

The information contained in this manual is believed to be
corr

ect at the time of printing. Vitec Videocom Ltd reserves
the right to make changes to the information or
specifications without obligation to notify any person of
such revision or changes. Changes will be incorporated in
new versions of the publication.

We are making every effort to ensure that our manuals are

pdated on a r

u
specifications and features. Should this manual not contain
information on the core functionality of your product,
please let us know. You may be able to access the latest
revision of this manual from our website.

Vitec Videocom Ltd reserves the right to make changes to

oduct design and functionality without notification.

r

p

Published by:

Vitec Videocom
Supports Technical Publications Department
William Vinten Building
Western Way
Bury St Edmunds
Suffolk IP33 3TB
United Kingdom

®

and Quickfit® are registered trademarks

egular basis to reflect changes to product

E-mail: technical.publications@vitecgrou

p.com

2

English

Contents

Page

Safety – read this first . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Usage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Disposal of waste batteries. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Technical specification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Introduction and description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Illuminated level bubble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pan and tilt drag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pan and tilt brakes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pan bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Camera mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Fitting the pan bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installing the head on a tripod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Mounting the camera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Balancing the head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Camera image stabilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Operating the pan and tilt brakes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Operating the pan and tilt drag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Routine maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Replacing the battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Adjusting the brakes levers and drag control knobs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Pan and tilt brake lever adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Drag knob adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Parts list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

11

7

7

3

English

Safety – read this first

Warning symbols in this Operators Guide

Safety warnings and cautions are included in these instructions. These safety
instructions must be followed to avoid possible personal injury and
damage to the product.

avoid possible

Usage

The Vision blue5 pan and tilt head is designed for use by professional camera operators to
support and balance high-performance lightweight cameras and ancillary equipment weighing
up to 12 kg (26.5 lb). The head must be mounted onto a suitable tripod designed to support the
total payload.

WARNING!

1. Do NOT attempt to use this product if you do not fully understand ho w
to operate it.

2. Do NOT use this product for any other purpose than that specified in
this usage statement.

3. Refer all maintenance beyond that detailed in this Operators Guide to
an authorised Vinten service centre.

Disposal of waste batteries

Waste Batteries and Accumulators Directive (2006/66/EC)

Waste batteries must be carefully disposed of according to European Union and local regulations.
By disposing of waste batteries correctly you will help prevent negative consequences for the
environment and human health, and conserve natural resources.

• Do not dispose of batteries with

• Do not dispose of b

Parts of the electronics within your product are powered by a battery. Always read the instructions
with

in this manual on how to safely replace the battery.

When replacing the battery, use only the same or an eq
for use with the product.

Do not short-circuit the battery. Accidental short
causes a direct connection between the positive (+) and negative (-) terminals on the battery.
Short-circuiting of the battery terminals may damage and discharge the battery.

atteries in a fire because they may explode.

4

general household waste.

uivalent type of batter

-cir

cuiting can occur when a metallic object

y recommended

English

Technical specification

Weight (incl. pan bar, camera plate and bowl clamp assembly). . . . . . . . . . . . . . .2.4 kg (5.3 lb)

Height (to mounting face). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12.1 cm (4.8 in.)

Length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.9 cm (5.1 in.)

Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14.8 cm (5.83 in.)

Capacity range @ 100 mm C of G – See balance chart (Fig. 3) . . . . . 5.5–12 kg (12.1–26.5 lb)

Tilt range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pan

range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

ounterbalance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C

Tripod fixing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 mm ball

Level bubble. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . illuminated, high contrast blue LED

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

fully variable Perfect Balance system

±90°

V

5

English

Vision blue5

front and left-hand side

(Fig. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1/4 in. camera screw and pin assembly

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Slide

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tilt brake lever

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pan brake lever

[4
[5

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tilt drag adjustment knob

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Slide plate clamp

[6

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pan bar clamp

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P

[8

plate

an bar

Vision blue5

rear and left-hand side

(Fig. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Platform

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Battery compartment

[11] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Perfect Balance knob

2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Push button for illuminated level bubble

[1

[13] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pan drag adjustment knob

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bowl clamp assembly

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Illuminated level b

6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pan bar mount

[1
[1

7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Slide lock release

ubble

6

English

Introduction and description

The Vision blue5 pan and tilt head has been designed to support an d perf ectly b alance a range
of professional digital video cameras. The head embodies an adjustable spring counterbalancing
mechanism and LF drag assemblies for pan and tilt motions, and an adjustable camera mounting
plate. The placement of the pan and tilt brakes, drag controls and counterbalance allows the
operator to easily adjust the settings whilst operating the camera.

Perfect Balance

The balance system is adjusted using the Perfect Balance knob [11] located at the rear of the
head. Maximum and minimum payloads that can be balanced, and the range of tilt angles
achievable with the payload, are dependent on the weight of the camera payload and on the
camera’s Centre of Gravity (C of G) height.

The counterbalance chart (Fig. 3) shows the range
maintained in balance. The shaded area of the chart corresponds to those payload/C of G
combinations that can be balanced over the full tilt range. The areas to the right indicate the
progressively reducing tilt range with greater load and higher C of G. Where a payload/C of G
combination falls outside of the chart range, it will be necessary to increase or decrease the
weight or the C of G height to enable the head to balance the load.

of payloads and C

of G height that can be

Pan and tilt drag

Both pan and tilt mechanisms incorporate the patented Vinten lubricated friction (LF) system to
ensure smooth movement of the camera about these axes. Pan and tilt drag is adjusted using
the pan drag adjustment knob [13] and tilt drag adjustment knob [5]. The whip-pan facility is
unaffected by the pan drag setting.

Pan and tilt brakes

Both pan and tilt brakes allow each axis on the head to be locked at any chosen position. The
pan brake lever [4] and tilt brake lever [3] are located on the left-hand side of the head.

Illuminated level bubble

Levelling the head is achieved using the level bubble [15]. In situations of low light, the level
bubble can be illuminated by pressing the push button [12]. The bubble will remain illuminated
for 15 seconds. The battery for the level bubble is contained within a battery compartment [10]
located under the platform.

Pan bar

Pan bar mounting points [16] are located at the rear of the head on either side of the platform.
The pan bar [8] is attached using a pan bar clamp [7], with angular adjustment available on the
mount serrations. A fixed pan bar is supplied, with an option to fit another pan bar, if required.

Camera mounting

The camera is attached to the head using a slide plate [2] that is attached to the camera and
then loaded from the rear of the platform [9] and secured in position by the slide plate clamp [6].
The clamp prevents inadvertent removal of the camera from the head. The slide plate [2] is
supplied with a 1/4 in. camera fixing screw and pin [1] and two 3/8 in. camera screws.

7

English

Operation

Fitting the pan bar

A single pan bar is supplied and is fitted to either the right or left side of the head onto the pan
bar mounting [16]. To fit the pan bar:

Position the pan bar [8] on the pan bar mounting point [16].
Rotate the pan bar clamp [7] in a clockwise

A second pan bar can be fitted to the other side of the head, if required (see the Parts list on
page 14 for further information).

direction, until the pan bar

Installing the head on a tripod

The Vision blue5 pan and tilt head is supplied with an integral 75 mm ball mount, designed for
installation onto a compatible Vinten tripod. Adaptors are available which enable the head to be
installed on tripods fitted with other mountings.

To install the head onto the tripod:

is secured.

Remove the bowl clamp assembly [14] from the head by tur
direction.

Position the head on the tripod, carefully lowering the head into the tripod bowl.
Using the pan bar [8] to steady the head, refit the bowl clamp assembly [14] from below

ipod bowl, turning it in a

the tr
Apply the pan brake [4] and tilt brake [3] by t

CAUTION! Do NOT use force on the brake levers. Hand tighten only.

Using the level bubble [15] adjust the position of the head, until the head sits level in the
tripod bow
level bubble can be illuminated by pressing the push button [12].

l. Tighten the bowl clamp assembly [14] to secure the head in position. The

clockwise direction, until the head is secured.

urning the levers in a

ning it in an anti-clockwise

clockwise direction.

Mounting the camera

The head is supplied with a camera slide plate [2], that can be fitted with a 1/4 in. screw and pin
assembly [1], two 1/4 in. or two 3/8 in. camera screws, depending on the camera attachment.

To mount the camera onto the head:

Remove the slide plate [2] from the head. Release the slide plate clamp
the slide lock r

Attach the slide plate [2] to the camera or
centre of the camera’s weight.

Set the platform [9] level and apply both the pan and tilt brakes ([4], [3]).

elease [17], then slide the plate out to the rear of the platform [9].

camer

a mounting plate under the approximate

[6] and press

CAUTION! Do NOT use force on the pan and tilt brake levers. Hand tighten only.

8

English

Lower the camera onto the rear of the platform [9] and slide the plate into the track in
the platform, ensuring the slide lock release [17] snaps into position.

Using the pan bar [8] to steady the camera, tighten the slide plate clamp [6] in a

ise direction to secur

clockw

e the camera in position.

Balancing the head

A perfectly balanced head allows operators to control camera movement with a minimal amount
of effort. Once balanced, the head and its payload can be set to any tilt position and remain at
that position, allowing operators to work hands-free.

WARNING!

1. Do NOT exceed the maximum capacity of either the head or the tripod.
The system will become unstable and may fail.

2. Always support the camera payload when adjusting the Perfect
Balance knob [11] to prevent it falling away suddenly.

3. Keep hands clear of the moving platform to avoid trapping fingers.

Before balancing the head, ensure that the camera and lens, pan bar and all ancillary equipment
has been fitted. The head must be balanced whenever the camera and/or lens is changed, or
when ancillary equipment is added or removed. To check the camera balance:

WARNING!

Steady the camera payload using the pan bar. Be prepared to prevent the
head falling away suddenly.

Reduce tilt drag to a minimum level by turning the tilt adjustment drag knob [5] anti­clockwise. Red
knob [11] in an anti-clockwise direction.

Hold the pan bar [8] to steady the camera payload. Release the tilt brake [3].
Tilt the head backwards and forwards to determin e if the cam er a posit ion is equa lly

lanc

ba

C of G of the camera and head are not aligned, set the platform level and apply the

If the
tilt brake [3]. Position the camera correctly on the head by releasing the slide plate clamp
[6] and then sliding the camera on the camera slide plate [2] backwards or forwards until
it balances horizontally. Tighten the slide plate clamp [6] to secure the camera in position.

Recheck and adjust as

WARNING!

Securely apply the slide plate clamp when the camera is positioned, to
prevent the camera payload slipping.

Using the pan bar [8] to tilt the head backwards and forwards, turn the Perfect Balance

ver [11] clockwise, unt

le
the head is tilted and then released (hands free).

uce the counterbalance to a minimum level by turning the Perfect Balance

ed in both directions. The camera and payload must be positioned over the C of G.

necessary.

il the camera remains in position and does not fall away when

9

English

Repeat the setup, until perfect balance is achieved, when the camera remains set at any
angle from +90° to -90° without falling away or springing back.

NOTE: Maximum tilt angle is less than 90° for heavy payloads with a high C of G –

er to th

ref

Apply the tilt brake [3] to prevent the camera from moving accidentally when not in use.

e counterbalance chart (Fig. 3).

Camera image stabilisation

Video camera image stabilisation is a great feature when going handheld, but it can cause issues
when the camera is mounted to a tripod. If the image stabilisation is switched on when you frame
up to a position and stop, the picture will continue to move or drift after the camera has stopped
moving, suggesting there is springback within the tripod system. This is not the case, it is simply
the lag within the camera image stabilisation system.

It is recommended that you switch off image stabilisation when mou

nting the

camera to a tripod.

Operating the pan and tilt brakes

Friction brakes on each axis allow the head to be locked at any chosen position. The operating
levers for the pan brake [4] and tilt brake [3] are fitted on the left-hand side of the head.

CAUTION!

1. Do NOT use force on the brake levers. Hand tighten only.
Do

NOT use the brakes to supplement drag, the head may be damaged.

2.
Always ensure they are fully released when the head is not in use.

To apply the brake turn the brake lever fully clockwise.
To release the brake turn the brake lever fully anti-clockwise.

Operating the pan and tilt drag

Both the pan and tilt mechanisms incorporate the Vinten LF system to ensure smooth movement
of the camera about these axes. The tilt drag adjustment knob [5] is located at the front of the
head on the right-hand side and the pan drag adjustment knob [13] is located on the rear of the
head. Both drag adjustment knobs are provided with graduated scales.

NOTE: The whip-pan facility is not affected by the pan drag setting.

To increase drag, turn the adjustment knob towards a higher graduation.
To decrease drag, turn the adjustment knob towards a lower graduation.

CAUTION! Reduce drag to a minimum when the head is out of use for long periods,

ise wear on drag components.

inim

to m

10

English

Maintenance

General

Vinten products are robustly made to high engineering standards and little attention is required
to maintain serviceability except regular cleaning. Attention to the following points will ensure a
long and useful service life with minimum need for repair. Do not make any adjustments to the
head beyond those described in this manual. Should the product become defective, return the
head to an authorised Vinten service centre.

Cleaning

During indoor use, the only cleaning required should be a regular wipe over with a lint-free cloth.
Dirt accumulated during storage may be removed using a semi-stiff brush or vacuum cleaner.
Particular attention should be paid to the ball mounting face of the head, the space between the
tilting assembly and the base and the mounting bowl of the tripod.

CAUTION! Do NOT use solvent or oil-based cleaners, abrasives or wire brushes to

Use out-of-doors under adverse conditions will require special attention. Salt spray should be
washed off with fresh clean water at the earliest opportunity. Sand and dirt acts as an abrasive
and should be removed using a semi-stiff brush or vacuum cleaner.

remove accumulations of dirt, as these damage the protective surfaces.
Use only detergent-based cleaners.

Routine maintenance

During use, check the following:

Check the illumination of the level bubble. Replace battery, if necessary.
Check the effectiveness of the pan and tilt drag controls. Reset as necessary.
Check the effectiveness of the pan and tilt brakes. Reset as necessary.

No further routine maintenance is required.

Replacing the battery
(Fig. 4)

The battery illuminates the level bubble [15] when the push button [12] is pressed. The battery
should be replaced yearly or whenever the illumination is considered inadequate.

WARNING!
If a payload is not fitted to the head, turn the Perfect Balance knob fully

anti-clockwise to reduce the counterbalancing force before tilting the head
forwards.

11

English

To replace the battery:

Tilt the head forwards to allow access to the battery compartment [10]. Apply the tilt
brake [3].

Using a thin-bladed screwdriver or similar tool, carefully remove the battery cover [10.1].

Remove the battery from the battery compartment [10].

Observing the correct polarity, insert the replacement battery [10.2] into the battery
compartment [10].

Refit the battery cover [10.1].
Press the push button [12] and ensure that the level bubble [15] illuminates for

approximately 15 seconds.

Adjusting the brakes levers and drag control knobs

The pan and tilt brakes levers ([3], [4]) and drag adjustment knobs ([5], [13]) may require
adjustment after prolonged use. Only competent persons should undertake the adjustment of
the drag controls. These adjustments can be made as part of regular servicing of the head.
Contact an authorised Vinten service centre to discuss the servicing of your Vision blue5 pan
and tilt head.

Pan and tilt brake lever adjustment
(Fig. 6) (Fig. 7)

WARNING!
Remove the payload before adjusting the pan brake lever. The pan and tilt

brake levers are set during manufacture, so that the brakes are fully
applied before the levers reach their upper stops.
As the brakes bed in during use, it may be necessary to reset the levers.

To adjust the brakes levers:

Turn the brake lever fully anti-clockwise to its lower stop (OFF position).
Using a flat-blade screwdriver or similar tool, unscrew the screw [19] securing the brake

lever, until its stop is reached.
Turn the lever approximately 15 degrees below the off position, then carefully pull the

lever off the shaft [18].
Turn the brake shaft [18] clockwise by hand, until the brake is fully applied (ON position).
Turn the brake shaft anti-clockwise approximately 60 degrees.
Push the lever onto the brake shaft [18], turning the lever slowly anti-clockwise, until it

fits into position (approximately 15 degrees).
Turn the lever clockwise to the OFF position and push it inwards.

12

English

Using the flat-blade screwdriver or similar tool tighten the securing screw [19]. Do not
overtighten.

To test the brake, turn the lever clockwise and ensure that the brake is fully applied
before the upper stop is reached. Then turn the lever fully anti-clockwise and ensure that
the brake is fully released before the lower stop is reached. Re-adjust the position of the
lever as necessary.

Drag knob adjustment
(Fig. 8)

The pan and tilt drag control knobs ([13], [5]) are set so that drag begins to be felt in the arrow
area on the indicator [13.2].

To reset the drag knobs:

Release the pan and tilt brakes.
Turn the drag control knob [13], until the grub screw [13.1] is accessible. Using an Allen

key slacken the grub screw by six turns.
Hold the indicator [13.2] stationary and slowly rotate the drag knob [13] 18 degrees to

the left. Eighteen degrees is two clicks of the detent mechanism or half the pitch of the
control knob lobes.

Using an Allen key, carefully tighten the grub screw [13.1], adjusting the position of the
control knob as necessary, so that the grub screw seats correctly in a slot in the indicator
and can be fully tightened.

To test the adjustment, decrease drag to zero. Then increase drag and ensure that drag
begins to be felt in the arrow area on the indicator [13.2] and that ‘9’ on the indicator can
be reached. Re-adjust the drag control until this can be achieved.

13

English

Parts list

The following lists include main assemblies, user-replaceable spare parts and optional
accessories. For further information regarding repair or spare parts, please contact Vinten or
your local Vinten distributor. For more information visit our website at www.vinten.com.

Main assemblies

Vision blue5 pan & tilt head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4105-0001

Bowl clamp knob assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Pan bar assembly (incl. clamp) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

User-replaceable spare parts

Bowl clamp knob assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Brake Knob Assembly Kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3431-900SP

Slide Plate Assembly Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

1/4 in. camera screw and pin assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-1006

1/4 in. camera screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

3/8 in. camera screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Battery (12V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C550-021

Optional accessories

Extended ENG slide plate assembly (incl. 3/8 in. camera screws) . . . . . . . . . . . . . . . . 3330-33

ENG Quickfit
ENG Quickfit

®

automatic adaptor with wedge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3471-3

®

wedge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3763-11

75 mm ball to 100 mm bowl adaptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-243

Fixed pan bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-

Telescopic pan bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

wo-stage aluminium pozi-loc tripod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3819-3

T

Floor spreader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

Mid-level spreader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

Set of three feet (for use with mid-level spreaders) . . . . . . . . . . . . . . . . . . . . . . . . .3378-902SP

Tripod carrying strap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3

t case . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

Sof

110

14

P

Deutsch

Inhalt

Seite

Sicherheitshinweise – Bitte zuerst lesen!

Nutzung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Entsorgung von Altbatterien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Einführung und Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Beleuchtete Nivellierlibelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Schwenk- und Neigedämpfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Schwenk- und Neigesperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Schwenkarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kameramontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montage des Schwenkarms. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montage des Kopfes auf einem Dreibeinstativ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montage der Kamera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Ausbalancierung des Kopfes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Stabilisierung des Kamerabildes

Bedienung der Schwenk- und Neigesperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Bedienung der Schwenk- und Neigedämpfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

. . . . . . . .

Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Routinemäßige Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Austausch der Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Einstellung der Sperrhebel und der Dämpfungsregler. . . . . .

Einstellung des Schwenk- und Neigesperrenhebels . . . . . . . . . . . . . . . . . . . . . . . . . 27

Einstellung des Dämpfungsreglers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Teileliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

25

. . . . . . . . . .

. . . . . . . . . . . 26

15

Deutsch

Sicherheitshinweise – Bitte zuerst lesen!

Warnsymbole in diesem Benutzerhandbuch

Das vorliegende Handbuch enthält Sicherheitshinweise und Warnungen. Die
sicherheitsspezifischen Anweisungen sind unbedingt zu beachten, um

verletzungen oder eine Beschädigung des Produkts zu vermeiden.

Körper

Nutzung

Der Vision blue5 Schwenk- und Neigekopf wurde speziell für professionelle Kameraleute zur
Stütze und zum Gewichtsausgleich für leichte Hochleistungskameras und Zusatzgeräte mit
einem Gewicht bis 12 kg entwickelt. Der Kopf muss auf einem geeigneten Dreibeinstativ
montiert wer

den, das der Gesamtlast standhält.

WARNUNG!

1. Verwenden Sie dieses Produkt NICHT, wenn Sie nicht vollständig mit
dessen Bedienung vertraut sind.

2. Verwenden Sie dieses Produkt NICHT zu einem anderen als dem unter
Nutzung beschriebenen Zweck.

3. Wenden Sie sich für alle Wartungsarbeiten, die über die in diesem
Benutzerhandbuch angegebenen Eingriffe hinausgehen, an ein
autorisiertes Vinten Servicezentrum.

Entsorgung von Altbatterien

Richtlinie für Batterien und Akkumulatoren (2006/66/EG)

Altbatterien sind gemäß den Vorschriften und Verordnungen der Europäischen Union und des
jeweiligen Landes fachgerecht zu entsorgen. Durch die ordnungsgemäße Entsorgung von
Altbatterien tragen Sie zur Vermeidung potenziell negativer Folgen für die Umwelt und die
menschliche Gesundheit sowie zum Erhalt natürlicher Ressourcen bei.

• Werfen Sie Batterien keinesfalls in den Hausmüll.

• Batterien dürfen nicht verbrannt werden, da Explosionsgefahr besteht.

Bestimmte Teile der Produktelektro
Auswechseln der Batterie auf jeden Fall die entsprechenden Anweisungen in diesem
Benutzerhandbuch durch.

Ersetzen Sie die Batterie ausschlie
gleichwertigen, zur Verwendung mit diesem Produkt empfohlenen Typs.

Schließen Sie die Batterie nicht kurz. Es kann
wenn über einen Gegenstand aus Metall eine direkte Verbindung zwischen dem positiven (+)
und dem negativen (-) Kontakt der Batterie hergestellt wird. Ein Kurzschluss über die
Batteriekontakte kann die Beschädigung und Entladung der Batterie zur Folge haben.

nik sind ba

ßlich durch eine Batteri

16

tteriebetrieben. Lesen Sie sich zum sicheren

e desselben oder eines

zu einem

unbeabsichtigten Kurzschluss kommen,

Deutsch

Technische Daten

Gewicht (einschließlich Schwenkarm, Kamerabefestigungsplatte und Halbschalen-

Klemmvorrichtung). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 kg

Höhe (bis zur Montagefläche) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,1 cm

1

Länge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Breite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Kapazitätsbereich bei 100 mm (Schwerpunkt) – Siehe das Diagramm zum Gewichtsausgleich

bb. 3). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,5 – 12 kg

(A

Neigebereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

Schwenkbereich

sausgleich . . . . . . . . . . . . . . . . . . . . . . . .V

Gewicht

Dreibeinstativ-Befestigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75-mm-Halbkugel

Nivellierlibelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Beleuchtet mit kontraststarker blauer LED

Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

ollständig variables Perfect Balance-System

2,9 cm
4,8 cm

12

V

17

Deutsch

Vision blue5

Vorderansicht und Seitenansicht links

(Abb. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kamera-Montagebaugruppe 1/4"-Schraube und Stift

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .G

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Neigesperrenhebel

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schwenksperrenhebel

[4

[5] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Neigedämpfungsregler

[6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gleitplattenklemme

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schwenkarmklemme

[8] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schwenkarm

leitplatte

Vision blue5

Rückansicht und Seitenansicht links

(Abb. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Plattform

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Batteriefach

[1

1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Perfect Balance-Regler

[12] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Taste für beleuchtete Nivellierlibelle

[13] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schwenkdämpfungsregler

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Halbschalen-Klemmvorrichtung

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Beleuchtete Nivellierlibelle

[16] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schwenkarmhalterung

i

[17] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Gleitsperrenfre

gabe

18

Deutsch

Einführung und Beschreibung

Der Vision blue5 Schwenk- und Neigekopf wurde zur Stütze und perfekten Ausbalancierung von
professionellen Digital-Videokameras konzipiert. Der Kopf umfasst einen einstellbaren Feder­Gewichtsausgleichsmechanismus und LF-Dämpfungseinheiten für Schwenk- und
Neigebewegungen sowie eine einstellbare Kamerabefestigungsplatte. Die Positionierung der
Schwenk- und Neigesperren, der Dämpfungskontrolle und des Gewichtsausgleichs ermöglichen
dem Bediener eine einfache und bedarfsgerechte Einstellung bei laufendem Kamerabetrieb.

Perfect Balance

Der Ausgleichsmechanismus wird über den Perfect Balance-Regler [11] an der Rückseite des
Kopfes eingestellt. Die maximale und minimale ausgleichbare Traglast sowie der mit der Last
erreichbare Neigebereich hängen vom Gewicht der Kamera sowie von ihrem Schwerpunkt ab.

Das Diagramm zum Gewichtsausgleich (Abb. 3) zeigt den Lastbereich und den Schwerpunkt,

i

e im Gleichgewicht gehalten werden können. Der schattierte Teil des Diagramms entspricht

d
den Last/Schwerpunkt-Kombinationen, die über den gesamten Neigebereich ausbalanciert
werden können. Die Bereiche auf der rechten Seite zeigen den bei größerer Last und
steigendem Schwerpunkt zunehmend kleiner werdenden Neigebereich. Wenn eine Last/
Schwerpunkt-Kombination außerhalb des Wertebereichs des Diagramms liegt, muss das
Gewicht oder der Schwerpunkt erhöht oder verringert werden, damit der Kopf die Last
ausbalancieren kann.

Schwenk- und Neigedämpfung

Sowohl der Schwenk- als auch der Neigemechanismus basieren auf dem patentierten Vinten­System „Lubricated Friction“ (LF), das eine weiche Kameraführung entlang dieser Achsen
ermöglicht. Die Schwenk- und Neigedämpfung wird mit dem Schwenkdämpfungsregler [13] und
dem Neigedämpfungsregler [5] eingestellt. Die Reißschwenkmöglichkeit wird durch die
Schwenkdämpfungseinstellung nicht beeinflusst.

Schwenk- und Neigesperren

Auf beiden Achsen lässt sich der Kopf mittels Schwenk- und Neigesperren in jeder beliebigen
Position arretieren. Der Schwenksperrenhebel [4] und der Neigesperrenhebel [3] liegen auf der
linken Seite des Kopfes.

Beleuchtete Nivellierlibelle

Die Nivellierung des Kopfes erfolgt mithilfe der Nivellierlibelle [15]. Bei unzureichender Helligkeit
kann die Nivellierlibelle beleuchtet werden. Drücken Sie hierzu die Taste [12]. Die Libelle bleibt

i

15 Sekunden lang beleuchtet. Die Batterie für die N
Batteriefach [10] unter der Plattform.

vellierlibelle befindet sich in einem

Schwenkarm

An der Rückseite des Kopfes, auf beiden Seiten der Plattform, befinden sich
Schwenkarmhalterungen (16). Der Schwenkarm [8] wird mithilfe einer Schwenkarmklemme [7]
befestigt, mit der Möglichkeit zur Winkelverstellung an den Befestigungskerben. Ein fester
Schwenkarm ist im Lieferumfang enthalten, ein zweiter Schwenkarm kann bei Bedarf montiert
werden.

19

Deutsch
Kameramontage

Die Kamera wird mit dem Kopf über eine Gleitplatte [2] verbunden, die an der Kamera
angebracht, von der Rückseite der Plattform [9] her eingesetzt und mit der Gleitplattenklemme
[6] sicher befestigt wird. Die Klemme verhindert, dass sich die Kamera versehentlich vom Kopf
löst. Die Gleitplatte [2] wird mit einer Kamera-Montagebaugruppe geliefert, bestehend aus einer
1/4"-Befestigungsschraube mit Stift [1] und zwei 3/8"-Kameraschrauben.

20

Deutsch

Bedienung

Montage des Schwenkarms

Im Lieferumfang ist ein Schwenkarm enthalten, der an der rechten oder linken Seite des Kopfes
an der Schwenkarmhalterung [16] angebracht wird. Montieren des Schwenkarms:

Platzieren Sie den Schwenkarm [8] auf der Schwenkarmhalterung [16].
Drehen Sie die Schwenkarmklemme [7] im Uhrzeigersinn, bis der Schwenkarm fest

sitzt.

Bei Bedarf kann ein zweiter Schwenkarm an der anderen Seite des Kopfes angebracht werden
(Informationen hierzu können Sie der Teileliste auf Seite 29 entnehmen).

Montage des Kopfes auf einem Dreibeinstativ

Der Vision blue5 Schwenk- und Neigekopf wird mit einer integrierten 75-mm­Halbkugelhalterung zur Montage auf einem kompatiblen Vinten-Dreibeinstativ geliefert. Über
separat erhältliche Adapter kann der Kopf auch auf Stativen montiert werden, die mit anderen
Befestigungsvorrichtungen ausgestattet sind.

Montieren des Kopfes auf dem Stativ:

Entfernen Sie die Halbschalen-Klemmvorrichtung [14] vom Kopf, indem Sie sie gegen
den Uhrzeigersinn drehen.

Platzieren Sie den Kopf auf dem Dreibeinstativ, indem Sie ihn vorsichtig in die
Halbschale des Stativs absenken.

Fixieren Sie den Kopf mithilfe des Schwenkarms [8] und bringen Sie die Halbschalen­Klemmvorrichtung [14] von unterhalb der Stativhalbschale her wieder an, indem Sie sie
im Uhrzeigersinn drehen, bis der Kopf fest sitzt.

Ziehen Sie die Schwenksperre [4] und die Neigesperre [3] an, indem Sie die Hebel im
Uhrzeigersinn drehen.

VORSICHT! Ziehen Sie die Sperrhebel NICHT zu fest an. Ein normales Festdrehen mit

der Hand genügt.

Passen Sie mit der Nivellierlibelle [15] die Position des Kopfes an, bis der Kopf eben in
der Stativhalbschale sitzt. Ziehen Sie die Halbschalen-Klemmvorrichtung [14] an, um
den Kopf in der gewählten Position zu fixieren. Die Nivellierlibelle kann beleuchtet
werden. Drücken Sie hierzu die Taste [12].

Montage der Kamera

Der Kopf ist mit einer Kamera-Gleitplatte [2] versehen, die mit einer Montagebaugruppe aus
1/4"-Schraube und Stift [1], zwei 1/4"- oder zwei 3/8"-Kameraschrauben angebracht werden
kann, je nach Kamerabefestigung.

21

Deutsch

Montieren der Kamera auf dem Kopf:

Ziehen Sie die Gleitplatte [2] vom Kopf ab. Lösen Sie die Gleitplattenklemme [6],
drücken Sie die Gleitsperrenfreigabe [17] und schieben Sie anschließend die Platte zur
Rückseite der Plattform [9] hin nach außen.

Bringen Sie die Gleitplatte [2] an der Kamera bzw. der Kamerabefestigungsplatte unter
dem ungefähren Schwerpunkt der Kamera an.

Justieren Sie die Plattform [9], bis sie eben liegt, und ziehen Sie die Schwenk- und
Neigesperre ([4], [3]) an.

VORSICHT! Ziehen Sie die Schwenk- und Neigesperrenhebel NICHT zu fest an. Ein

normales Festdrehen mit der Hand genügt.

Senken Sie die Kamera auf die Rückseite der Plattform [9] ab und schieben Sie die
Platte in die Schiene der Plattform. Vergewissern Sie sich, dass der Gleitsperrenhebel
[17] einrastet.

Stabilisieren Sie die Kamera mit dem Schwenkarm [8] und ziehen Sie die
Gleitplattenklemme [6] durch Drehen im Uhrzeigersinn an, um die Kamera in ihrer
Position zu fixieren.

Ausbalancierung des Kopfes

Ein perfekt ausbalancierter Kopf ermöglicht dem Bediener die Steuerung der Kamerabewegung
mit minimalem Aufwand. Sobald die Balance stimmt, können der Kopf und die Last auf jede
beliebige Neigung eingestellt werden und in dieser Stellung verbleiben, sodass der Bediener
freihändig arbeiten kann.

WARNUNG!

1. Überschreiten Sie NICHT die maximale Tragfähigkeit von Kopf oder
Stativ. Das System würde dadurch instabil werden und könnte
umfallen.

2. Stützen Sie die Kameralast beim Einstellen des Perfect Balance­Reglers [11], um zu verhindern, dass sie plötzlich wegkippt.

3. Halten Sie die Hände von der sich bewegenden Plattform fern, um ein
Einklemmen der Finger zu vermeiden.

Vergewissern Sie sich vor dem Ausbalancieren des Kopfes, dass Kamera und Objektiv,
Schwenkarm und alle Zusatzgeräte montiert wurden. Der Kopf muss immer neu ausbalanciert
werden, wenn die Kamera und/oder das Objektiv ausgewechselt oder wenn Zusatzgeräte
angebracht bzw. abmontiert werden. Überprüfen des Kameragleichgewichts:

WARNUNG!
Stabilisieren Sie die Kameratraglast mithilfe des Schwenkarms. Seien Sie

stets bereit, ein plötzliches Wegkippen des Kopfes zu verhindern.

22

Deutsch

Verringern Sie die Neigedämpfung auf den Minimalwert, indem Sie den
Neigedämpfungsregler [5] gegen den Uhrzeigersinn drehen. Verringern Sie den
Gewichtsausgleich auf ein Minimum, indem Sie den Perfect Balance-Regler [11] gegen
den Uhrzeigersinn drehen.

Halten Sie den Schwenkarm [8] fest, um die Kameratraglast zu stabilisieren. Geben Sie
die Neigesperre [3] frei.

Neigen Sie den Kopf nach hinten und nach vorn, um zu prüfen, ob die Kameraposition in
beiden Richtungen gleichmäßig ausbalanciert ist. Kamera und Traglast müssen über
dem Schwerpunkt positioniert sein. Wenn die Schwerpunkte von Kamera und Kopf nicht
aufeinander abgestimmt sind, stellen Sie die Plat tformhöhe ein und ziehen Sie die
Neigesperre an [3]. Positionieren Sie die Kamera korrekt auf dem Kopf, indem Sie die
Gleitplattenklemme [6] lösen und anschließend die Kamera auf der Kamera-Gleitplatte
[2] nach hinten bzw. nach vorn schieben, bis sie horizontal ausbalanciert ist. Ziehen Sie
die Gleitplattenklemme [6] an, um die Kamera in der gewählten Position zu fixieren.

Überprüfen Sie die Einstellung erne ut un d passe n S ie sie gege be ne nfa lls an.

WARNUNG!
Ziehen Sie die Gleitplattenklemme fest an, wenn die Kamera positioniert

ist, um zu verhindern, dass die Kameratraglast verrutscht.

Neigen Sie mit dem Schwenkarm [8] den Kopf nach hinten und vorn, drehen Sie den
Perfect Balance-Hebel [11] im Uhrzeigersinn, bis die Kamera in Position bleibt und nicht
wegkippt, wenn der Kopf geneigt und losgelassen wird (Freihandbedienung).

Wiederholen Sie die Einstellung, bis eine perfekte Balance erzielt ist, wenn die Kamera
in einem Winkel zwischen +90° und -90° eingestellt bleibt, ohne wegzukippen oder nach
hinten zu springen.

HINWEIS: Der maximale Neigungswinkel beträgt weniger als 90° bei hohen Traglasten

mit einem hohen Schwerpunkt – sehen Sie sich hierzu das Diagramm zum
Gewichtsausgleich (Abb. 3) an.

Ziehen Sie die Neigesperre [3] an, um zu verhindern, dass sich die Kamera
versehentlich bewegt, wenn sie nicht verwendet wird.

Stabilisierung des Kamerabildes

Die Stabilisierung des von der Videokamera erfassten Bildes ist eine unverzichtbare Funktion
bei handgeführter Kamera, kann jedoch Probleme verursachen, wenn die Kamera auf einem
Dreibeinstativ befestigt wird. Wenn Sie bei eingeschalteter Bildstabilisierung ein bestimmtes
Motiv anvisieren und dann die Position halten, läuft das Bild auch dann weiter bzw. verschiebt
sich, wenn sich die Kamera in Ruheposition befindet, wie bei einer Rückfederung des Stativs.
Es handelt sich jedoch um keinen Rückfederungseffekt, sondern lediglich um eine Verzögerung
im Bildstabilisierungssystem der Kamera.

Aus diesem Grund sollten Sie die Bildstabilisierung ausschalten, wenn Sie die Kamera auf
einem Dreibeinstativ anbringen.

23

Deutsch
Bedienung der Schwenk- und Neigesperren

Auf beiden Achsen lässt sich der Kopf mithilfe von Feststellklemmen in jeder beliebigen Position
arretieren. Die Bedienhebel für die Schwenksperre [4] und die Neigesperre [3] sind auf der
linken Seite des Kopfes angebracht.

VORSICHT!

1. Ziehen Sie die Sperrhebel NICHT zu fest an. Ein normales Festdrehen mit der
genügt.

Hand

2. Verwenden Sie die Sperren NICHT zur Unterstützung der Dämpfung: Der Kopf

könnte dadurch beschädigt werden.
Wenn der Kopf nicht verwendet wird, vergewissern Sie sich stets, dass die
Sperren vollständig gelöst sind.

Zum Anziehen der Sperre drehen Sie den Sperrhebel vollständig im Uhrzeigersinn.
Zum Lö

sen der Sperre drehen Sie den Sperrhebel vollständig gegen den

Uhrzeigersinn.

Bedienung der Schwenk- und Neigedämpfung

Sowohl der Schwenk- als auch der Neigemechanismus basieren auf dem LF-System von
Vinten, damit eine weiche Kameraführung entlang dieser Achsen gewährleistet werden kann.
Der Neigedämpfungsregler [5] befindet sich vorn an der rechten Seite des Kopfes, der
Schwenkdämpfungsregler [13] hinten am Kopf. Beide Dämpfungsregler sind mit Skalen
versehen.

HINWEIS: Die Reißschwenkmöglichkeit wird durch die

wenkdämpfungseinstellung nicht beeinträchtigt.

ch

S

Zur Verstärkung der Dämpfung drehen Sie den Regler auf einen höheren Wert.
Zur Verringerung der Dämpfung drehen Sie den Regler auf einen niedrigeren Wert.

VORSICHT! Verringern Sie die Dämpfung auf ein Minimum, wenn der Kopf längere

nich

Zeit
Dämpfungskomponenten zu verringern.

t verwendet wird, um den Verschleiß an den

24

Deutsch

Wartung

Allgemeines

Vinten-Produkte sind robust, nach hohen technischen Standards hergestellt und erfordern
abgesehen von einer regelmäßigen Reinigung kaum Pflege. Durch die Beachtung der
folgenden Punkte können Sie eine lange Lebensdauer und minimalen Reparaturaufwand
sicherstellen. Nehmen Sie außer den in diesem Handbuch beschriebenen Anpassungen keine
Veränderungen am Kopf vor. Sollte das Produkt einen Defekt aufweisen, schicken Sie den Kopf
an ein autorisiertes Vinten Servicezentrum.

Reinigung

Bei Gebrauch in geschlossenen Räumen genügt ein regelmäßiges Abwischen mit einem
fusselfreien Tuch. Schmutz, der sich während der Lagerung angesammelt hat, kann mit einer
mittelweichen Bürste oder einem Staubsauger entfernt werden. Achten Sie dabei besonders auf
die Fläche der Halbkugelhalterung des Kopfes, den Bereich zwischen der Neigeeinheit und der
Basis sowie auf die Halbschale des Dreibeinstativs.

VORSICHT! Verwenden Sie zum Entfernen von Schmutzablagerungen KEINE

ittel auf Lösungsmittel- oder Ölbasis sowie keine

ungsm

Reinig
Scheuermittel oder Drahtbürsten, da die Schutzflächen dadurch
beschädigt werden könnten. Verwenden Sie nur milde Reinigungsmittel
mit Seife.

Wenn Sie die Ausrüstung unter widrigen Auß
erforderlich. Salzwasser-Rückstände sollten baldmöglichst mit klarem Wasser abgewaschen
werden. Sand und Schmutz wirken wie Schmirgel und sollten mit einer mittelweichen Bürste
oder einem Staubsauger entfernt werden.

enbedingungen verwen

den, ist besondere Pflege

Routinemäßige Wartung

Während des Gebrauchs:

Überprüfen Sie die Beleuchtung der Nivellierlibelle. Wechseln Sie gegebenenfalls die
Batterie aus.

Überprüfen Sie, ob die Bedienelemente der Schwenk- und Neigedämpfung

ungsgemäß funktionieren. Stel

ordn
Vergewissern Sie sich, dass die Schwenk- und Neigesper

funktionieren. Stellen Sie diese gegebenenfalls nach.

Darüber hinaus sind keine weiteren routinemäßigen Wartungseingriffe erforderlich.

len Sie diese gegebenenfalls nach.

ren ordnungsgemäß

25

Deutsch
Austausch der Batterie

(Abb. 4)

Über die Batterie wird die Nivellierlibelle [15] beleuchtet, wenn die Taste [12] gedrückt wird. Sie
sollte einmal pro Jahr ausgetauscht werden bzw. dann, wenn keine ausreichende Beleuchtung
mehr gewährleistet wird.

WARNUNG!

Wenn keine Last am Kopf angebracht ist, drehen Sie den Perfect Balance­Regler vollständig gegen den Uhrzeigersinn, um die
Gewichtsausgleichskraft vor dem Neigen des Kopfes nach vorn zu
verringern.

Auswechseln der Batterie:

Neigen Sie den Kopf nach vorn, um Zugang zum Batteriefach [10] zu erhalten. Z
Sie die Neigesperre [3] an.

Nehmen Sie die Abdeckung des Batteriefachs [10.1] vorsichtig ab. Verwenden Sie
hierzu einen dünnen Schra

Nehmen Sie die Batterie aus dem Batteriefach [10] heraus.

ubendreher oder ein ähnliches Werkzeug.

iehen

Achten Sie auf die korrekte Ausrichtung der Pole und setze
in das Batteriefach [10] ein.

Bringen Sie die Abdeckung des Batterie
Drücken Sie die Taste [12] und vergewissern Sie si

15 Sekunden lang leuchtet.

fachs [10.1] wieder an.

n Sie die neue Batterie [10.2]

ch, dass die Nivellierlibelle [15] ca.

Einstellung der Sperrhebel und der Dämpfungsregler

Die Schwenk- und Neigesperrenhebel ([3], [4]) wie auch die Dämpfungsregler ([5], [13]) müssen
nach längerem Gebrauch eventuell nachgestellt werden. Die Dämpfungseinstellung darf nur
von entsprechend geschulten Personen vorgenommen werden. Sie kann im Rahmen der
regelmäßigen Wartung des Kopfes durchgeführt werden. Wenden Sie sich für die Wartung Ihres
Vision blue5 Schwenk-/Neigekopfes an ein autorisiertes Vinten Servicezentrum.

26

Einstellung des Schwenk- und Neigesperrenhebels
(Abb. 6 / Abb. 7)

Einstellen der Sperrenhebel:

WARNUNG!

Nehmen Sie vor dem Einstellen des Schwenksperrenhebels die Last ab.
Der Schwenk- und der Neigesperrenhebel werden bei der Fertigung so
eingestellt, dass die Sperren vollständig angezogen sind, bevor die Hebel
ihren oberen Anschlag erreichen.
Da sich die Sperren mit der Zeit einschleifen, müssen die Hebel eventuell
nachgestellt werden

.

Deutsch

Drehen Sie den Sperrenhebel vollständig gegen den Uhrzeigersinn bis zum
Anschlag (Aus-Stellung).

Lösen Sie mit einem Schlitzschraubendreher oder
Sicher

ungsschraube [19] des Sperrenhebels bis zum Anschlag.

Drehen Sie den Hebel ca. 15 Grad unter die Aus-Stellung und ziehen Sie ihn dann
vorsichtig vom Sc

Drehen Sie den Sperrschaft [18] im Uhrzeigersinn von Hand, bis
angezogen ist (Ein-Stellung).

Drehen Sie den Sperrschaft um ca. 60 Grad gegen den Uhrzeigersinn.
Schieben Sie den Hebel auf den Sperrschaft

den Uhrzeigersinn, bis er in Position ist (ca. 15 Grad).
Drehen Sie den Hebel im Uhrzeigersinn bis zur

in

nen.

Ziehen Sie die Sicherungsschraube [19] mit einem Schlitzschraubendreher
ähnlichen Werkzeug an. Ziehen Sie die Schraube nicht zu fest an.

Prüfen Sie die Sperre, indem Sie den Hebel im Uhrz
dass sie vollständig angezogen ist, bevor der obere Anschlag erreicht ist. Drehen Sie
anschließend den Hebel vollständig gegen den Uhrzeigersinn und vergewissern Sie
sich, dass die Sperre ganz freigegeben ist, bevor der untere Anschlag erreicht wird.
Passen Sie die Position des Hebels nach Bedarf erneut an.

haft ab [18].

einem ähnlichen Werkzeug die

die Sperre vollständig

[18]. Dr

ehen Sie ihn dabei langsam gegen

Aus-Stellung und drücken Sie ihn nach

eigersinn drehen und sicherstellen,

unteren

oder einem

Einstellung des Dämpfungsreglers
(Abb. 8)

Die Regler zur Anpassung der Schwenk- und Neigedämpfung ([13], [5]) sind so eingestellt, dass
die Dämpfung im Bereich des Anzeigepfeils spürbar ist [13.2].

27

Deutsch

Einstellen des Dämpfungsreglers:

Lösen Sie die Schwenk- und Neigesperren.
Drehen Sie den Dämpfungsregler [13], bis der Gewindestift

Locker

n Sie den Gewindestift mit einem Inbusschlüssel um sechs Umdrehungen.

Halten Sie die Anzeige [13.2] in Position und drehen Sie den Dämpfungsregler [13] um
18 Grad nach links. 18 Grad entspricht einem zweimaligen Klicken des

etier

mechanismus oder der halben Neigung der Einstellnocken des Reglers.

Arr
Ziehen Sie mit einem Inbusschlüssel den Gewindestift [13.1] vorsichtig fest. P

dabei die Position des Reglers nach Bedarf an, sodass der Gewindestift korrekt in einer
Kerbe der Anzeige sitzt und festgezogen werden kann.

die D

Zur Prüfung der Einstellung verringern Sie
anschließend die Dämpfung und vergewissern Sie sich, dass die Dämpfung im
Pfeilbereich der Anzeige [13.2] bereits spürbar ist und dass die Markierung 9 an der
Anzeige e
so an, dass dies möglich ist.

rreicht werd

en kann. Passen Sie gegebenenfalls die Dämpfungseinstellung

ämpfung auf null. Erhöhen Sie

[13.1] zugänglich ist.

assen Sie

28

Deutsch

Teileliste

Die folgende Liste enthält die Hauptprodukte, die vom Anwender auswechselbaren Ersatzteile
und das Sonderzubehör. Detaillierte Informationen zu Reparaturen und Ersatzteilen erhalten
Sie direkt bei Vinten oder bei Ihrem örtlichen Vinten-Vertriebshändler. Zusätzliche Informationen
finden Sie auf der Vinten-Website unter www.vinten.com.

Hauptprodukte

Vision blue5 Schwenk-/Neigekopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4105-0001

Halbschalen-Klemmvorrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Schwenkarm-Baugruppe (einschl. Klemme) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Vom Anwender auswechselbare Ersatzteile

Halbschalen-Klemmvorrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Dämpfungsregler-Montagekit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3431-900SP

Gleitplatten-Montagekit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

Kamera-Montagebaugruppe 1/4"-Schraube und Stift. . . . . . . . . . . . . . . . . . . . . . . . V4045-1006

1/4"-Kameraschraube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

3/8"-Kameraschraube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Batterie (12 V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C550-021

Sonderzubehör

Erweiterte ENG-Gleitplatten-Baugruppe (einschl. 3/8"-Kameraschrauben). . . . . . . . . . 3330-33

®

ENG Quickfit
ENG Quickfit

Automatik-Adapter mit Keil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3471-3

®

Keil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3763-11

Adapter für 75-mm-Halbkugel zu 100-mm-Halbschale . . . . . . . . . . . . . . . . . . . . . . . . 3330-243

Fester Schwenkarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Teleskop-Schwenkarm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

Zweistufiges Pozi-Loc-Dreibeinstativ aus Aluminium

Bodenspinne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

Mittelspinne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

Set mit drei Füßen (zur Verwendung mit Mittelspinnen) . . . . . . .

Dreibeinstativ-Tragegurt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3P

Gepolsterte Tragetasche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

. . . . . . . . . .

. . . . . . . . . . . . . . . . . . 3819-3

. . . . . . . . . .

. . . .3378-902SP

29

Deutsch

30

Español

Índice

Página

Seguridad – lea estas instrucciones en primer lugar . . . . . . . . . . . . . . . . . . . . 32

Utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Eliminación de las pilas usadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Especificaciones técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Introducción y descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Nivel de burbuja iluminado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Resistencia al arrastre del movimiento panorámico y de inclinación. . . . . . . . . . . . . . . . 35

Frenos del movimiento panorámico y de inclinación . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Brazo panorámico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Soporte de la cámara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Instalación del brazo panorámico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Instalación de la cabeza en un trípode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Montaje de la cámara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Equilibrado de la cabeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Estabilización de la imagen de la cámara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Accionamiento de los frenos del movimiento panorámico y de inclinación
Accionamiento de la resistencia al arrastre del mo

vimiento panorámico y de inclinación. . . .40

. . . . . . . . . . .

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mantenimiento rutinario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Sustitución de la pila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Ajuste de las palancas de los frenos y los mandos de control de la resistencia al arrastre . .42

p

Ajuste de las palancas de los frenos del movimiento

Ajuste del mando de la resistencia al arrastre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

anorámico y de inclinación. . 43

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

40

41

31

Español

Seguridad – lea estas instrucciones en primer

lugar

Símbolos de advertencia incluidos en esta guía del operador

Estas instrucciones incluyen las advertencias y precauciones de seguridad. Estas
instrucciones de seguridad han de seguirse para evitar
personales, así como posibles daños en el producto.

posibles lesiones

Utilización

La cabeza panorámica y basculante Vision blue5 está diseñada para su uso por operadores de
cámara profesionales, con el fin de sostener y equilibrar cámaras ligeras de alto rendimiento y
equipo auxiliar con un peso máximo de 12 kg (26,5 lb). La cabeza debe montarse en un trípode
adecuado con un diseño que sostenga la carga útil total.

ADVERTENCIA

1. NO intente usar este producto si no entiende perfectamente cómo
utilizarlo.

2. NO utilice este producto para otro fin diferente al especificado en
estas instrucciones de uso.

3. Para cualquier trabajo de mantenimiento no descrito en esta Guía del
operador, póngase en contacto con un centro de servicio autorizado
de Vinten.

Eliminación de las pilas usadas

Directiva 2006/66/CE relativa a los residuos de pilas y acumuladores

Las pilas usadas deben desecharse cuidadosamente de acuerdo con las regulaciones locales y
de la Unión Europea. Desechar correctamente los residuos de pilas facilitará la prevención de
consecuencias negativas para el medioambiente y la salud humana, así como la conservación
de los recursos naturales.

• No deseche las pilas con los residuos domésticos.

• No arroje las pilas al f

Algunos de los componentes electrónicos del producto funcionan con pilas. Lea siempre las
instruccion

Cuando sustituya la pila, utilice únicamente el mismo tipo de pila, o uno equivalente,

ecomendado para su uso en el producto.

r
No provoque un cortocircuito en la pila. Puede producir

objeto metálico conecta directamente los polos positivo (+) y negativo (-) de la pila. Si se
produce un cortocircuito en los polos de la pila, esta puede dañarse o descargarse.

es de este manual acerca de la sustitución segura de las pilas.

uego, puesto que pueden explo

32

tar.

se un co

rtocircuito accidental cuando un

Español

Especificaciones técnicas

Peso (incl. brazo panorámico, placa de la cámara y conjunto del dispositivo de sujeción de

copa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 kg (5,3 lb)

Altura (hasta la superficie de montaje). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12,1 cm (4,8 pulg.)

Longitud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,9 cm (5,1 pulg.)

Anchura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,8 cm (5,83 pulg.)

ave

Intervalo de carga con 100 mm de centro de gr

(Fig. 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,5–12 kg (12,1–26,5 lb)

Desplazamiento basculante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

Intervalo de movimiento panorámico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

Contrabalanceo . . . . . . . . . . . . . . . . . . . . . . .

Fijación a trípode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . bola de 75 mm

Nivel de burbuja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iluminado, LED azul de contraste alto

Pila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

dad – Véase el gráfico de equilibrado

istema Perfect Balance completamente variable

s

12

V

33

Español

Vision blue5

Parte frontal y lado izquierdo

(Fig. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . Conjunto de tornillo de 1/4 pulg. y pasador de la cámara

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Placa deslizante

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Palanca del freno del movimiento de inclinación

[4] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Palanca del freno del movimiento panorámico

[5] . . . . . . . . . . . . . Mando de ajuste de la resistencia al arrastre del movimiento de inclinación

[6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dispositivo de sujeción del plato deslizante

e

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dispositivo de suj

[8] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Brazo panor

ción

ámico

Vision blue5

Parte trasera y lado izquierdo

(Fig. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Plataforma

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compartimento de la pila

[11] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mando de Perfect Balance

[12] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Botón pulsador para el nivel de burbuja iluminado

[13] . . . . . . . . . . . . . . Mando de ajuste de la resistencia al arrastre del movimiento panorámico

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Conjunto del dispositivo de sujeción de copa

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Nivel de burbuja iluminado

[16] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Soporte del brazo panorámico

[17] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pieza de desbloqueo deslizante

34

Español

Introducción y descripción

La cabeza panorámica y basculante Vision blue5 está diseñada para sostener y equilibrar
perfectamente gran variedad de cámaras de vídeo digital profesionales. La cabeza incorpora un
mecanismo de contrabalanceo ajustable por muelle y los conjuntos de resistencia al arrastre por
rozamiento con lubricación (LF) para los movimientos panorámico y de inclinación y una placa
de montaje ajustable para la cámara. La colocación de los frenos del movimiento panorámico y
de inclinación, los controles de la resistencia al arrastre y el contrabalanceo permiten al operador
modificar con facilidad los ajustes mientras utiliza la cámara.

Perfect Balance

El sistema de equilibrado se ajusta mediante el mando de Perfect Balance [11] situado en la
parte trasera de la cabeza. Las cargas útiles máxima y mínima que pueden equilibrarse y el
intervalo de ángulos de inclinación que pueden conseguirse con la carga útil dependen del peso
de la carga útil y la altura del centro de gravedad (C de G) de la cámara.

v

El gráfico de contrabalanceo (Fig. 3) muestra el inter
de gravedad que puede mantenerse en equilibrio. La zona sombreada del gráfico indica
aquellas combinaciones de carga útil/centro de gravedad que pueden equilibrarse a lo largo de
todo el desplazamiento basculante. Las zonas situadas a la derecha indican el desplazamiento
basculante progresivamente reducido con una carga mayor y un centro de gravedad más alto.
Si una combinación de carga útil/centro de gravedad queda fuera del intervalo del gráfico, será
necesario aumentar o reducir el peso o la altura del centro de gravedad para permit ir que la
cabeza equilibre la carga.

Resistencia al arrastre del movimiento panorámico y de inclinación

Ambos mecanismos de los movimientos panorámico y de inclinación incorporan el sistema de
rozamiento con lubricación (LF) patentado por Vinten que garantiza que la cámara se mueve
con suavidad sobre estos ejes. La resistencia al arrastre del movimiento panorámico y de
inclinación se ajusta mediante los mandos de ajuste de la resistencia al arrastre del movimiento
panorámico [13] y del movimiento de inclinación [5]. La capacidad de panorámica de barrido no
resulta afectada por el ajuste de la resistencia al arrastre del movimiento panorámico.

alo de cargas útiles y la altura del centro

Frenos del movimiento panorámico y de inclinación

Ambos frenos del movimiento panorámico y de inclinación permiten bloquear cada eje de la
cabeza en cualquier posición deseada. Las palancas de los frenos del movimiento panorámico
[4] y del movimiento de inclinación [3] están situadas en el lado izquierdo de la cabeza.

Nivel de burbuja iluminado

Se puede nivelar la cabeza usando el nivel de burbuja [15]. En situaciones de luz deficiente, el
nivel de burbuja puede iluminarse presionando el botón pulsador [12]. La burbuja permanecerá
iluminada durante 15 segundos. La pila del nivel de burbuja se encuentra dentro de un
compartimento de la pila [10] situado debajo de la plataforma.

35

Español
Brazo panorámico

Los puntos de montaje del brazo panorámico [16] se encuentran en la parte trasera de la
cabeza, a ambos lados de la plataforma. El brazo panorámico [8] se fija mediante un dispositivo
de sujeción [7], con un ajuste angular disponible en los dientes del soporte. Se suministra un
brazo panorámico fijo que permite instalar otro brazo panorámico en caso necesario.

Soporte de la cámara

La cámara se fija a la cabeza mediante una placa deslizante [2] instalada en la cámara y que
se carga posteriormente desde la parte trasera de la plataforma [9] y se asegura en su posición
mediante el dispositivo de sujeción del plato deslizante [6]. Este dispositivo impide la extracción
accidental de la cámara de la cabeza. La placa deslizante [2] está provista de un conjunto de
tornillo de 1/4 pulg. y pasador de la cámara [1] y dos tornillos de 3/8 pulg. de la cámara.

36

Español

Utilización

Instalación del brazo panorámico

El único brazo panorámico suministrado se instala en el lado derecho o izquierdo de la cabeza
en el soporte del brazo panorámico [16]. Para instalar el brazo panorámico:

Coloque el brazo panorámico [8] en el punto de montaje del brazo panorámico [16].
Gire el dispositivo de sujeción [7] hacia la der

quede sujeto.

En caso necesario se puede instalar un segundo brazo panorámico en el otro lado de la cabeza

éas

e la Lista de piezas en la página 45 para obtener más información).

(v

echa hasta que el brazo pano

Instalación de la cabeza en un trípode

La cabeza panorámica y basculante Vision blue5 se suministra con un soporte de bola de 75
mm integral, diseñado para la instalación en un trípode Vinten compatible. Se encuentran
disponibles adaptadores con los que se pueden instalar la cabeza en trípodes dotados de otros
soportes.

Para instalar la cabeza en el trípode:

rámico

Extraiga el conjunto del dispositivo de sujeción de
hacia la izquierda.

Coloque la cabeza en el trípode bajándola con cuidado hacia la copa del trípode.
Usando el brazo panor

del dispositivo de sujeción de copa [14] desde la parte inferior de la copa del trípode
girando hacia la derecha hasta que la cabeza quede sujeta.

Aplique los frenos del movimiento panorámico [
girando las palancas hacia la derecha.

PRECAUCIÓN NO aplique fuerza en las palancas de los frenos. Apriételas a mano

solam

Utilizando el nivel de bur
asentada en la copa del trípode. Apriete el conjunto del dispositivo de sujeción de copa
[14] para asegurar la cabeza en su posición. El nivel de burbuja puede iluminarse
presionando el botón pulsador [12].

ámico [8] para sostener la cabeza, vuelva a instalar el con

ente.

buja [15] ajuste la posición de la cabeza hast

copa [14] de la ca

4] y del movimiento

beza girándolo

junto

de inclinación [3]

a q

ue esta quede

Montaje de la cámara

La cabeza está provista de una placa deslizante para cámara [2] que puede instalarse con un
conjunto de tornillo de 1/4 pulg. y pasador [1], dos tornillos de 1/4 pulg. o dos tornillos de 3/8
pulg. de la cámara en función del tipo de sujeción a la cámara.

37

Español

Para montar la cámara en la cabeza:

Extraiga la placa deslizante [2] de la cabeza. Libere el dispositivo de sujeción del plato
deslizante [6
la placa hacia fuera en dirección a la parte trasera de la plataforma [9].

Fije la placa deslizante [2] a la cámara o la placa de montaje par
aproximadamente debajo del centro del peso de la cámara.

Nivele la plataforma [9] y aplique los frenos
([4], [3]).

PRECAUCIÓN NO aplique fuerza en las palancas de los frenos del movimiento

] y presione la pieza de desbloqueo deslizante [17]; a continuación, deslice

pano

rámico y de

a la cámar

del movimien

inclinación. Apriételas a mano solamente.

to panorámico y de inclinación

a situada

Baje la cámara hasta la parte trasera de la plataforma
la plataforma procurando que la pieza de desbloqueo deslizante [17] quede encajada
en su posición.

Utilizando el brazo panorámico [8] para sostener la cámara, a
sujeción del plato deslizante [

6] hacia la derecha para sujetar la cámara en su posición.

[9] y deslice la

placa por el raíl de

priete el dispositivo de

Equilibrado de la cabeza

Una cabeza perfectamente equilibrada permite a los operadores controlar el movimiento de la
cámara con un esfuerzo mínimo. Una vez equilibrada, la cabeza y su carga útil pueden
colocarse en cualquier posición inclinada y permanecer en dicha posición dejando las manos
libres a los operadores para realizar su trabajo.

ADVERTENCIA

1. NO exceda la capacidad máxima de la cabeza ni del trípode. El sistema
puede que se vuelva inestable y falle.

2. Apoye siempre la carga útil de la cámara cuando ajuste el mando de
Perfect Balance [11] y así prevenir un desplome repentino.

3. Mantenga las manos alejadas de la plataforma en movimiento para
evitar que los dedos puedan quedar atrapados.

Antes de equilibrar la cabeza, asegúrese de que se hayan instalado la cámara y el objetivo, el
brazo panorámico y todo el equipo auxiliar. La cabeza debe equilibrarse siempre que se cambie
la cámara y/o el objetivo o cuando se añada o se quite el equipo auxiliar. Para comprobar el
equilibrado de la cámara:

ADVERTENCIA

Equilibre la carga útil de la cámara usando el brazo panorámico. Esté
preparado para evitar que la cabeza se caiga repentinamente.

Reduzca al mínimo la resistencia al arrastre del movimiento de inclinación girando el

ndo

de ajuste de la resistencia al arrastre del movimiento de inclinación [5] hacia la

ma

38

Español

izquierda. Reduzca al mínimo el contrabalanceo girando el mando de Perfect Balance
[11] hacia la izquierda.

Sujete el brazo panorámico [8] para sostener la carga útil de la cámara. Suelte el freno
del movimiento de inclinación [3

Incline la
equilibrada en ambas direcciones. La
encima del centro de gravedad. Si el centro de gravedad de la cámara y la cabeza no
están alineados, nivele la plataforma y aplique el freno del movimi ento de inclinación [3].
Coloque correctamente la cámara en la cabeza soltado el dispositivo de sujeción del
plato deslizante [6] y luego desplazando la placa deslizante de la cámara [2] hacia atrás
o delante hasta que quede equilibrada en el plano horizontal. Apriete el dispositivo de
sujeción del plato deslizante [6] para asegurar la cabeza en su posición.

Vuelva a realizar la comprobación y realice los ajustes necesarios.

cabeza hacia atrás y delante para determinar si la posición de la cámara está

ADVERTENCIA

Aplique de manera segur a el dispos itiv o de su jeció n del p lat o desl izante
cuando se haya posicionado la cámara con el fin de evitar que se deslice
la carga útil de la cámara.

].

cámara y la carga útil deben estar situadas por

Utilizando el brazo panorámico [8] para inclinar hacia atrás
palanca de Perfect Balance [11] hacia la derecha hasta que la cámara quede colocada
en su posición y no se caiga cuando se incline y se suelte la cabeza (manos libres).

guir e

Repita el ajuste hasta conse
en cualquier ángulo comprendido entre +90° y -90° sin que se caiga o vuelva a
retroceder a su posición inicial.

NOTA: El ángulo de inclinación máximo es inferior a 90° pa ra cargas útiles pesadas

con un cen
(Fig. 3).

Aplique el freno del movimiento de inclinación
accidentalmente mientras no se utiliza.

tro de gravedad elevado; consulte el gráfico de contrabalanceo

l equilibrado perfecto cuando la cámara se encuentre

[3] para

y delante la cabeza, gire la

impedir que la cámara se mueva

Estabilización de la imagen de la cámara

La estabilización de la imagen de la cámara de vídeo es una función apropiada para trabajar
cámara en mano, pero puede causar problemas cuando la cámara está montada en un trípode.
Si se activa la estabilización de la imagen cuando encuadra en una posición y se detiene, la
imagen se sigue moviendo o desplazando después de que la cámara se haya detenido, lo que
sugiere que se produce un retroceso en el sistema del trípode. No es este el caso, ya que se
trata únicamente del retardo del sistema de estabilización de la imagen de la cámara.

Se recomienda que desactive la estabilización de la imagen cuando monte la cámara en un

.

trípode

39

Español
Accionamiento de los frenos del movimiento panorámico y de

inclinación

Los frenos por rozamiento ubicados en cada eje permiten bloquear la cabeza en cualquier
posición deseada. Las palancas de accionamiento de los frenos del movimiento panorámico [4]
y el movimiento de inclinación [3] están integradas en el lado izquierdo de la cabeza.

PRECAUCIÓN

1. NO aplique fuerza en las palancas de los frenos. Apriételas a mano solamente.
NO

utilice los frenos para complementar la resistencia al arrastre, ya que puede

2.
dañar la cabeza.
Asegúrese siempre de que están completamente sueltos cuando no se está
usando la cabeza.

Para accionar el freno, gire la palanca del freno por completo hacia la derecha.
Para soltar el fre

no, gire la palanca del freno por completo hacia la izquierda.

Accionamiento de la resistencia al arrastre del movimiento panorámico y de inclinación

Ambos mecanismos del movimiento panorámico y de inclinación incorporan el sistema de
rozamiento con lubricación (LF) Vinten que garantiza que la cámara se mueve con suavidad
sobre estos ejes. El mando de ajuste de la resistencia al arrastre del movimiento de inclinación
[5] está situado en la parte delantera de la cabeza en el lado derecho, mientras que el mando
de ajuste de la resistencia al arrastre del movimiento panorámico [13] está situado en la parte
trasera de la cabeza. Ambos mandos de ajuste de la resistencia al arrastre se suministran con
escalas graduadas.

NOTA: La capacidad de panorámica de barrido no resulta afectada por el ajuste de la

resistencia a

Para aumentar la resistencia al arrastre, gire el mando de a
mayor.

Para reducir la resistencia al arrastre, gire el mand
menor.

PRECAUCIÓN Reduzca al mínimo la resistencia al arrastre cuando no utilice la

l arras

tre del movimiento panorámico.

juste hacia una graduación

o de ajuste hacia una graduación

a durant

cabez
minimizar el desgaste de los componentes de la resistencia al
arrastre.

e periodos de tiempo prolongados, con el objeto de

40

Español

Mantenimiento

General

Los productos Vinten está fabricados con una gran resistencia de acuerdo con los más
rigurosos estándares técnicos y se requieren pocos cuidados para mantenerlos operativos, con
la excepción de una limpieza periódica. Si se tienen en cuenta los siguientes puntos, garantizará
una vida útil prolongada y provechosa con una necesidad mínima de reparaciones. No realice
ningún ajuste en la cabeza que no se describa en este manual. En el caso de que el producto
presente algún defecto, devuelva la cabeza a un centro de servicio autorizado de Vinten.

Limpieza

Durante el uso en interiores, la única limpieza necesaria es pasar con regularidad un paño sin
pelusa. La suciedad acumulada durante el almacenamiento puede eliminarse utilizando un
cepillo semirrígido o un aspirador. Se debe prestar especial atención a la superficie de montaje
de la bola de la cabeza, el espacio entre el conjunto de inclinación y la base y la copa de montaje
del trípode.

PRECAUCIÓN NO utilice productos de limpieza a base de disolventes o aceite,

pillos metálicos para eliminar las acumulaciones de

os ni ce

abrasiv
suciedad, ya que dañan las superficies protectoras.
Utilice solamente productos de limpieza a base de detergente.

Si utiliza la unidad en exteriores en condiciones adversas, d
Las salpicaduras de sal se deben eliminar con agua dulce limpia lo antes posible. La arena y la
suciedad actúan como abrasivos y se deben eliminar con un cepillo semirrígido o con una
aspiradora.

eberá pr

estarle especial atención.

Mantenimiento rutinario

Durante el uso compruebe lo siguiente:

Compruebe la iluminación del nivel de burbuja. Sustituya la pila en caso necesario.
Compruebe el funcion

movimiento panorámico y de inclinación. Vuelva a ajustarlos según sea necesario.
Compruebe el funcionamiento de los frenos del movimiento panorámico y de

clinac

ión. Vuelva a ajustarlos según sea necesario.

in

No se requieren otras tareas de mantenimiento rutinario.

amiento de los controles de la resistencia al arrastre del

41

Español
Sustitución de la pila

(Fig. 4)

La pila ilumina el nivel de burbuja [15] cuando se presiona el botón pulsador [12]. La pila debe
sustituirse anualmente o cuando la iluminación se considere insuficiente.

ADVERTENCIA

Si no hay instalada ninguna carga útil en la cabeza, gire el mando de
Perfect Balance por completo hacia la izquierda para reducir la fuerza del
contrabalanceo antes de inclinar hacia delante la cabeza.

Para sustituir la pila:

Incline hacia delante la cabeza para poder acceder al compar
Aplique el freno del movimiento de inclinación [3].

Con un destornillador plano aislado o una herramienta
de la pila [10.1].

Extraiga la pila del compartimento de la pila [10].

Teniendo en cuenta la polaridad correcta, introduzca la pila de repuesto [10.2] en el
compartimento de la pila [10].

Vuelva a colocar la tapa de la pila [10.1].

ne el botón pulsador [12] y compruebe que el nivel de bur

Presio
dura

nte unos 15 segundos.

timento de la pila [10].

similar, ret

ire con cuidado la tapa

buja [15] se ilumina

Ajuste de las palancas de los frenos y los mandos de control de la resistencia al arrastre

Es posible que las palancas de los frenos del movimiento panorámico y de inclinación ([3], [4])
y los mandos de ajuste de la resistencia al arrastre ([5], [13]) deban ajustarse después de un
uso prolongado. Solamente el personal competente debe llevar a cabo el ajuste de los controles
de la resistencia al arrastre. Estos ajustes pueden realizarse como parte de las revisiones
periódicas de la cabeza. Póngase en contacto con un centro de servicio autorizado de Vinten
para acordar el tipo de mantenimiento de la cabeza panorámica y basculante Vision blue5.

42

Español

Ajuste de las palancas de los frenos del movimiento panorámico y de inclinación

(Fig. 6) (Fig. 7)

Para ajustar las palancas de los frenos:

ADVERTENCIA

Retire la carga útil antes de ajustar la palanca del freno del movimiento
panorámico. Las palancas de los frenos del movimiento panorámico y de
inclinación se ajustan durante la fabricación del producto, de modo que
los frenos se aplican por completo antes de que las palancas alcancen los
topes superiores.
Puesto que los frenos se asientan durante el uso, quizás sea necesario

justar

volver a a

las palancas.

Gire la palanca del freno por completo hacia la izquierda hasta el
DESACTIVADA).

Usando un destornillador plano aislado o una herramienta similar, desatornille el tornillo
[19] que sujeta la palanca del f

Gire la palanca aproximadamente 15 grados deba
extraiga con cu

Gire manualmente el eje del freno [18] hacia la derecha hasta que el fr
completamente aplicado (posición ACTIVADA).

Gire el eje del freno hacia la izquierda aproximadamente 60
Presione la palanca en el eje del freno [18] girando la palanca lentamente hacia la

izquierda hasta
Gire la palanca hacia la derecha hasta la posición DESAC

dentro.
Apriete el tornillo de sujeción usando un d

similar [19]. No apriete el tornillo en exceso.
Para probar el freno, gire la palanca hacia la derecha y compruebe que el freno se ha

aplicado completamente antes de alcanzar el
palanca por completo hacia la izquierda y compruebe que el freno se libera por
completo antes de alcanzar el tope inferior. Vuelva a ajustar la posición de la palanca
según sea necesario.

idado la palanca del eje [18].

que encaje en su posición (aproximadamente 15 grados).

reno hasta que se alcance el tope.

jo de la posición desactivada y luego

estornillador plano

tope superior. A continuación gire la

tope inferior (posición

eno esté

grados.

TIVADA y empújela hacia

aislado o una herramienta

Ajuste del mando de la resistencia al arrastre
(Fig. 8)

Los mandos de control de la resistencia al arrastre del movimiento panorámico y de inclinación
([13], [5]) están ajustados de forma que la resistencia al arrastre comience a sentirse en la zona
de la flecha del indicador [13.2].

43

Español

Para volver a ajustar los mandos de la resistencia al arrastre:

Libere los frenos del movimiento panorámico y de inclinación.

e el mando de control de la resistencia al arrastre [13] hasta que se pueda acceder

Gir
al tornillo ranurado

Procure que el indicador [13.2] no se mueva y gi
resistencia al arrastre [13] 18 grados a la izquierda. 18 grados son dos clics del
mecanismo de detención o media vuelta de los lóbulos del mando de control.

Con una llave allen, apriete con cuidado el tornillo ran
del mando de control según sea necesario, de modo que el tornillo ranurado se asiente
correctamente en una ranura en el indicador y pueda apretarse por completo.

Para comprobar el ajuste, reduzca a cero la resistencia al arrastr
aumente la resistencia al arrastre y compruebe que esta comience a sentirse en la zona
de la flecha del indicador [13.2] y que se pueda alcanzar ‘9’ en el indicador. Vuelva a
ajustar el control de la resistencia al arrastre hasta que se logre este.

[13.1]. Con una llave allen afloje seis vueltas el tornillo ranurado.

re lentamente el mando de la

urado [13

.1] ajustando la posición

e. A con

tinuación,

44

Español

Lista de piezas

En las siguientes listas se incluyen los conjuntos principales, las piezas de repuesto que el
usuario puede sustituir y el equipamiento auxiliar opcional. Para obtener más información sobre
las piezas de reparación o de repuesto, póngase en contacto con Vinten o con su distribuidor
local de Vinten. Para más información, visite nuestro sitio web: www.vinten.com.

Conjuntos principales

Cabeza panorámica y basculante Vision blue5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4105-0001

Conjunto del mando del dispositivo de sujeción de copa. . . . . . . . . . . . . . . . . . . . . . . . 3330-30

. . .

Conjunto del brazo panorámico (incl. dispositivo de sujeción)

Piezas de repuesto que el usuario puede sustituir

Conjunto del mando del dispositivo de sujeción de copa. . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Kit del conjunto del mando de los frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3431-900SP

Kit del conjunto de la placa deslizante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

Conjunto de tornillo de 1/4 pulg. y pasador de la cámara . . . . . . . . . . . . . . . . . . . . V4045-1006

Tornillo de 1/4 pulg. de la cámara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

Tornillo de 3/8 pulg. de la cámara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Pila (12 V). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Equipamiento auxiliar opcional

Conjunto de la placa deslizante de la captación electrónica de noticias extendida

(incl. tornillos de 3/8 pulg. de la cámara) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-33

Adaptador automático Quickfit® de la captación electrónica de noticias con cuña . . . . . 3471-3

®

Cuña del Quickfit

de la captación electrónica de noticias . . . . . . . . . . . . . . . . . . . . . . 3763-11

. . . . . . . . . . . . . . . . 3219-110

C

550-021

Adaptador de bola de 75 mm para copa de 100 mm. . . . . . . . . . . . . . . . . . . . . . . . . . 3330-243

Brazo panorámico fijo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Brazo panorámico telescópico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

Trípode Pozi-Loc de aluminio de dos tramos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3819-3

Triángulo de suelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

Triángulo intermedio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

edios). . . . . . . . . . . . . 3378-902SP

Conjunto de tres pies (para su uso con los triángulos inter

Correa de transporte del trípode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3P

Maletín blando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

m

45

Español

46

Français

Sommaire

Page

Sécurité - À lire en priorité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Élimination des piles usagées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Présentation et description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Niveau à bulle éclairé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Friction pour le mouvement horizontal et vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Freins de mouvement horizontal et vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Manche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fixation de la caméra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Montage du manche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Installation de la tête sur un trépied. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Fixation de la caméra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Équilibrage de la tête. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Stabilisation de l'image de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Manipulation des freins de mouvement horizontal et vertical
Manipulation des contrôles de friction pour le mouvement horizont

. . . . . . . . . .

. . . . . . . . . . . 56

al et vertical. . . . . . . 56

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Généralités. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Entretien périodique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Remplacement de la pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Réglage des manettes de freins et des boutons de réglage de la friction . . . . . . . . . . . . 58

Réglage de la manette de frein pour le mouvement horizontal et vertical. . . . . . . . . 59

Réglage du bouton de réglage de la friction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Liste des pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

52

57

47

Français

Sécurité - À lire en priorité

Symboles d'avertissement utilisés dans ce Guide d'Utilisation

Les avertissements de sécurité sont mentionnés dans ce mode d'emploi. Ces
instructions de sécurité doivent être respectées afin d'éviter tou
blessure et d'endommagement éventuel du produit.

t risque de

Utilisation

La tête à basculement horizontal et vertical Vision blue5 est conçue pour une utilisation par les
opérateurs de caméras professionnels afin de gérer et équilibrer des caméras à haute
performance et des équipements auxiliaires pesant jusqu'à 12 kg (26,5 lb). La tête doit être fixée
sur un trépied adapté co

AVERTISSEMENT !

1. N'essayez PAS d'utiliser ce produit si vous ne savez pas parfaitement

2. N'utilisez PAS ce produit à toute autre fin que celle indiquée

3. Pour toutes les opérations de maintenance qui dépassent le contenu

nçu pour soutenir la charge utile totale.

comment le faire fonctionner.

clairement au paragraphe « Usage » ci-dessus.

de ce Guide d'Utilisation, veuillez consulter un centre de service
accrédité par Vinten.

Élimination des piles usagées

Directive relative aux déchets de piles et d'accumulateu rs (2006/66/CE)

Les piles usées doivent être éliminées méthodiquement selon les règlementations nationales et
de l'Union européenne. En éliminant les piles usées de manière adéquate, vous évitez tout
impact potentiellement négatif pou r l'en viro nn e ment et la santé huma in e, et vous ai dez à la
préservation des ressources naturelles.

• Ne jetez pas les piles avec les déchets ménagers.

• Ne jetez pas les piles dans u

Certaines pièces électroniques de votre produit sont alim
instructions de ce manuel pour remplacer la pile en toute sécurité.

Lorsque vous remplacez la pile, utilisez un type de pile identique ou équivalent, recommand
avec ce produit.

Ne court-circuitez pas la pile. Un court-circuit
entraîne une connexion directe entre les bornes positive (+) et négative (-) de la pile. Un court­circuit des bornes de la pile peut endommager et décharger cette dernière.

n feu, car elles pour

48

raient exploser.

entées par une pile. Veuillez lire les

ac

cidentel est possible lorsqu'un objet métallique

é

Français

Caractéristiques techniques

Poids (incl. le manche, la plaque de la caméra et l'assemblage de fixation

du bol). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 kg (5,3 lb)

Hauteur (jusqu'à la monture) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,1 cm (4,8 in.)

Longueur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12,9 cm (5,1 in.)

Largeur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,8 cm (5,83 in.)

Gamme de capacité @ 100 mm centre de gravité – Voir tableau d'équilibrage

(Fig. 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,5–12 kg (12,1–26,5 lb)

Débattement en mouvement vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

Débattement en mouvement horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

Contrepoids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . système Perfect Balance totalement variable

Fixation au trépied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sphère de 75 mm

Niveau à bulle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . éclairé, LED bleu à contraste élevé

Pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

V

49

Français

Vision blue5

avant et côté gauche

(Fig. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Assemblage attaches et vis 1/4 in. de fixation caméra

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Plaque coulissante

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manette du frein de mouvement vertical

[4] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manette du frein de mouvement horizontal

[5] . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bouton de réglage de friction pour le mouvement vertical

[6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pince de la plaque coulissante

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pince pour ma

[8

] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ma

nche
nche

Vision blue5

arrière et côté gauche

(Fig. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Plate-forme caméra

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compartiment pile

[11] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bouton Perfect Balance

[12] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bouton poussoir pour le niveau à bulle éclairé

[13] . . . . . . . . . . . . . . . . . . . . . . . . .Bouton de réglage de friction pour le mouvement horizontal

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Assemblage du bol de fixation

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Niveau à bulle éclairé

[16] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Montoir du ma

[1

7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mécanisme de relâchement du verrou de fixation

nche

50

Français

Présentation et description

La tête à basculement horizontal et vertical Vision blue5 a été conçue pour gérer et équilibrer
parfaitement une gamme de caméras vidéo numériques professionnelles. La tête intègre un
mécanisme de contrepoids ressort réglable et des assembla ges de friction à friction lubrifiée (FL)
pour les mouvements horizontaux et verticaux, ainsi qu'une plaque de montage réglable pour la
caméra. Le placement des freins de mouvement horizontal et vertical, les contrôles de friction et
le contrepoids permettent à l'opérateur d'ajuster facilement les paramètres tout en utilisant la
caméra.

Perfect Balance

Le système d'équilibrage est ajusté en utilisant le bouton Perfect Balance [11] situé à l'arrière de
la tête. Les charges utiles maximales et minimales qui peuvent être équilibrées, ainsi que la
gamme d'angles de mouvement vertical qui peuvent être utilisés avec la charge utile, dépendent
du poids de la charge utile de la caméra, et de la hauteur du centre de gravité de la caméra.

Le tableau de contrepoids (Fig. 3) présente la gamme de charges utiles et de hauteurs de centre

e gravit

d
aux combinaisons de charge utile/centre de gravité qui peuvent être équilibrées sur la gamme
totale de mouvement vertical. Les zones situées à droite indiquent la gamme de mouvement
vertical qui est réduite progressivement lorsque la charge utile est plus importante et lorsque le
centre de gravité est plus haut. Lorsqu'une combinaison de charge utile/centre de gravité est
située en dehors de la gamme couverte par le tableau, il sera nécessaire d'augmenter ou de
diminuer le poids ou la hauteur du centre de gravité pour permettre à la tête d'équilibrer la
charge.

é qui peut être maintenue de façon équilibrée. La zone grisée du tableau correspond

Friction pour le mouvement horizontal et vertical

Les mécanismes de mouvement horizontal et vertical intègrent tous les deux le système de
friction lubrifiée (FL) breveté de Vinten pour garantir un mouvement fluide de la caméra selon
ces axes. La friction pour le mouvement horizontal et vertical est ajustée en utilisant le bouton
de réglage de la friction pour le mouvement horizontal [13] et le bouton de réglage de la friction
pour le mouvement vertical [5]. La fonction de panoramique filé n'est pas affectée par le réglage
de la friction pour le mouvement horizontal.

Freins de mouvement horizontal et vertical

Les freins de mouvement horizontal et vertical permettent de verrouiller chaque axe de la tête
sur une position donnée. La manette du frein de mouvement horizontal [4] et la manette du frein
de mouvement vertical [3] sont situés sur le côté gauche de la tête.

Niveau à bulle éclairé

La mise à niveau est effectuée à l'aide du niveau à bulle [15]. Lorsque l'éclairage est faible, le
niveau à bulle peut être éclairé en appuyant sur le bouton poussoir [12]. La bulle sera éclairée
pendant 15 secondes. La pile qui sert à éclairer le niveau à bulle est contenue dans un
compartiment à pile [10] situé sous la plate-forme.

51

Français
Manche

Les points de fixation du manche [16] sont situés à l'arrière de la tête sur les deux côtés de la
plate-forme. Le manche [8] est fixé à l'aide de la molette de manche [7], et un ajustement
angulaire est disponible sur les vis de montage. Un manche est fourni, avec l'option de pouvoir
fixer un autre manche si nécessaire.

Fixation de la caméra

La caméra est fixée à la tête en utilisant une plaque coulissante [2] qui est fixée à la caméra et
ensuite chargée à partir de l'arrière de la plate-forme [9] et maintenue en position par la pince
de plaque coulissante [6]. Les pinces empêchent le détachement accidentel de la caméra
depuis la tête. La plaque coulissante [2] est livrée avec un assemblage attaches et vis 1/4 in. de
fixation caméra [1] et deux vis 3/8 in. de fixation caméra.

52

Français

Utilisation

Montage du manche

Un manche unique est fourni et est fixé soit sur le côté droit ou bien sur le côté gauche de la tête
sur le montoir du manche [16]. Pour fixer le manche :

Positionnez le manche [8] sur le point de fixation du manche [16].

Faites tourner la molette de manche [7] dans le

ce que le manche soit fixé de façon sûre.

Un second manche peut être fixé de l'autre côté de la tête, si nécessaire (voir Liste des pièces
de rechange , page 61 pour plus d'informations).

sens des aiguilles

Installation de la tête sur un trépied

La tête à basculement horizontal et vertical Vision blue5 est livrée avec une monture sphérique
de 75 mm, conçue pour une installation sur un trépied Vinten compatible. Des adaptateurs sont
disponibles, pour

Pour installer la tête sur un trépied :

Ôtez l'assemblage du bol de fixation [14] de la tête en le tournant dans le sens inverse

des aig

Positionnez

En utilisant le manche [8] pour stabiliser la tête, fixez d

de fixation [14] dessous le bol du trépied, en tournant dans le sens des aiguilles d'une

montre jusqu'à ce que la tête soit positionnée de façon sûre.

Utilisez le frein pour le mouvement horizontal [4] et le

[3] en to

permettre à la tête d'être installée sur des trépieds équipés d'autres montures.

uilles d'une montre.

la tête sur le trépied, en abaissant prudemment la tête sur le bol du trépied.

e nouveau l'assemblage d

frein pour le mouvement vertical

urnant les manettes dans le sens des aiguilles d'une montre.

d'une montre jusqu'à

u bol

ATTENTION ! Ne PAS forcer sur les manettes de frein. Serrage à la main seulement.

En utilisant le niveau à bulle [15] ajustez la position de la tête jusqu'à ce que la tête

équilibrée dans le bol du trépied. Serrez l'assemblage du bol de fixation [14] pour fixer

la tête dans une position sûre. Il est possible d'éclairer le niveau à bulle en appuyant sur

le bouton poussoir [12].

Fixation de la caméra

La tête est livrée avec une plaque coulissante [2], qui peut être fixée avec un assemblage
attaches et vis 1/4 in. [1] de fixation caméra ou avec deux vis 1/4 in. ou 3/8 in. de fixation
caméra, selon la fixati

Pour fixer la caméra sur la tête :

Séparez la plaque coulissante [2] de la tête. Desser

[6] et appuyez sur le mécanisme de relâchement du verrou de coulissage [17], puis

faites coulisser la plaque vers l'arrière de la plate-forme [9].

on de la caméra.

rez la pince de

la plaque coulissante

soit

53

Français

Fixez la plaque coulissante [2] à la caméra ou à la plaque de montage de la caméra en

dessous du centre de gravité approximatif de la caméra.

Réglez le niveau de la plate-forme [9] et fa

horizontal et vertical ([4]

ATTENTION ! Ne PAS forcer sur les manettes de frein de mouvement horizontal et

ver

tical. Serrag

, [3]).

e à la main seulement.

ites usage des freins de mouvement

Abaissez la caméra sur la plate-forme arrière

sillon de la p

de coulissage [17] se bloque en position.

Utilisez le manche [8] pour stabiliser la camér

[6] dans le sens des aiguilles d'une montre pour fixer la caméra dans une position sûre.

late-forme, en vous assurant que le mécanisme de relâchement du verrou

[9] et faites coulisser la plaque dans le

a, serr

ez la pince de la plaque coulissante

Équilibrage de la tête

Une tête parfaitement balancée permet aux opérateurs de contrôler le mouvement de la caméra
avec un effort minimal. Une fois équilibrée, la tête et sa charge utile peuvent être réglées dans
n'importe quelle position de mouvement vertical et rester dans cette position, ce qui permet à
l'opérateur de travailler les mains libres.

AVERTISSEMENT !

1. N'ALLEZ PAS au delà de la capacité de charge maximale de la tête ou
du trépied. Le système deviendrait instable et risquerait de tomber.

2. Soutenez toujours la charge utile de la caméra lorsque vous ajustez le
bouton Perfect Balance [11] pour l'empêcher de tomber en avant
brusquement.

3. Gardez vos mains à bonne distance de la plate-forme mobile pour
éviter de vous pincer les doigts.

Avant de procéder à l'équilibrage de la tête, assurez-vous
manche ainsi que l'équipement auxiliaire ont été fixés. Il ne faut jamais procéder à l'équilibrage
de la tête si la caméra et/ou les objectifs sont changés, ou lorsqu'un équipement auxiliaire est
en train d'être ajouté ou supprimé. Pour vérifier l'équilibrage de la tête :

que la caméra et les objectifs, le

AVERTISSEMENT !

Stabilisez la charge utile de la caméra en utilisant le manche. Tenez-vous
prêt à empêche

Réduisez la friction de mouvement vertical au niveau minimum est tournant le bouton de
réglage de la fr
montre. Réduisez le contrepoids à un niveau minimum en tournant le bouton Perfect
Balance [11] dans le sens inverse des aiguilles d'une montre.

Maintenez le manche [8] pour stabiliser la charge ut
de mouvement vertical [3].

r la tête de basculer brutalement vers l'avant.

iction de mouvement verti

cal [5] dans le sens inverse des aiguilles d'une

ile de la caméra. Re

54

lâchez le frein

Français

Faites basculer la tête vers l'arrière et vers l'avant pour déterminer si la position de la
caméra est équilibrée de façon égale dans les deux directions. La caméra et la charge
utile doivent être positionnées sur le centre de gravité. Si le centre de gravité de la

ér

a et la tête ne sont pas alignés, réglez le niveau de la plate-forme et faites usage

cam
du frein de mouvement vertical [3]. Positionnez la caméra correctement sur la tête en
desserrant la pince de la plaque coulissante [6], puis en faisant coulisser la caméra sur
la plaque coulissante [2] en arrière ou en avant jusqu'à ce que l'équilibre horizontal soit
atteint. Serrez la pince de la plaque coulissa nte [6] pour fixer la caméra dans une position
sûre.

Revérifiez et ajustez de nouveau si nécessaire.

AVERTISSEMENT !

Utilisez la pince de la plaque coulissante pour sécuriser la caméra
lorsqu'elle e
glisse.

st positionnée, pour éviter que la charge utile de la caméra ne

En utilisant le manche [8] pour faire basculer la tête en arrière et en avant, tourner la
manette Perfect Balance [11] dans le sens
caméra conserve sa position sans basculer en avant lorsque la tête est basculée vers
l'avant puis ensuite relâchée (mains libres).

Répétez le réglage jusqu'à atteindre un équilib
à n'importe quel angle entre +90° et -90° sans basculer en avant ou revenir
brusquement à sa position précédente.

REMARQUE : L'angle de mouvement vertical est inférieur à 90° pour les charges

urd

utiles lo
tableau de contrepoids (Fig. 3).

Utilisez le frein de mouvement vertical [3] pour éviter que la caméra ne bouge
accidentellement lorsqu'elle

es ayant un centre de gravité élevé - veuillez consulter le

n'est pas utilisée.

des aiguilles d'une montre jusqu'à ce que la

re par

fait, lorsque la caméra reste fixée

Stabilisation de l'image de la caméra

La stabilisation de l'image de la caméra vidéo est une fonction très utile lorsque la caméra est
portée, mais elle peut poser problème lorsque la caméra est fixée sur un trépied. Si cette
fonction est activée lorsque vous cadrez et verrouillez une position, l'image continue de bouger
ou de dériver après que la caméra est devenue fixe, suggérant la présence d'une fonction de
retour dans le mécanisme du trépied. Ce n'est pas le cas : il s'agit simplement du décalage au
sein du système de

Il est recommandé de désactiver la stabilisation de l'image lorsque la caméra est fixée sur un
trépied.

stabilisation de l'image de la caméra

.

55

Français
Manipulation des freins de mouvement horizontal et vertical

Les freins à friction présents sur chaque axe permettent de verrouiller la tête sur une position
donnée. Les manettes pour le frein de mouvement horizontal [4] et le frein de mouvement
vertical [3] sont fixées sur le côté gauche de la tête.

ATTENTION !

1. Ne PAS forcer sur les manettes de frein. Serrage à la main seulement.
Ne PAS ut

2.
endommager la tête.
Lorsque la tête n'est pas utilisée, laissez-les en position complètement desserrée.

iliser les freins pour complémenter la friction, cela pourrait

Pour utiliser le frein, tournez la manette de frein totalement dans le sen
d'une montre.

Pour relâcher le frein, tournez la manette de frein totalement da
aiguilles d'une montr

e.

s des aiguilles

ns le sens inverse des

Manipulation des contrôles de friction pour le mouvement horizontal et vertical

Les mécanismes de mouvement horizontal et vertical intègrent tous les deux le système de
friction lubrifiée (FL) de Vinten pour garantir un mouvement fluide de la caméra selon ces axes.
Le bouton de réglage de la friction pour le mouvement vertical [5] est situé à l'avant de la tête
sur le côté droit et le bouton de réglage de la friction pour le mouvement horizontal [13] est situé
à l'arrière de la tête. Les deux boutons de réglage de la friction sont pourvus de balances
graduées.

REMARQUE : La fonction de panoramique filé n'est pas affectée par le réglage de la

Pour augmenter la friction, tournez le bouton de réglage en dir
plus importante.

Pour diminuer la friction, tournez le bouton de réglage en di
moins importante.

ATTENTION ! Réduisez la friction au minimum lorsque la tête n'est pas utilisée

pour le mouvement horizontal.

ion

frict

ection d'une graduation

rection d'une graduation

en

dant de longues périodes, afin de minimiser l'usure des

p
composants intervenant dans le contrôle de la friction.

56

Français

Entretien

Généralités

Vinten fabrique ses produits selon des standards de conception élevés afin qu'ils soient
robustes et ils ne requièrent que peu d'entretien pour assurer leur fonctionnement, si ce n'est un
nettoyage régulier. Il vous suffira d'être attentif aux points suivants pour avoir la garantie d'en
obtenir de longues années de bons et loyaux services, avec un minimum de réparations
nécessaires. Ne procédez à aucun réglage de la tête au delà de ceux décrits dans ce manuel.
Si le produit devient défectueux, veuillez retourner la tête à un centre de service accrédité par
Vinten.

Nettoyage

En utilisation en intérieur, le nettoyage se limite en principe à un essuyage régulier avec un
chiffon non pelucheux. La poussière accumulée pendant le stockage peut être ôtée à l'aide
d'une brosse mi-dure ou d'un aspirateur. Un soin particulier doit être porté aux surfaces de
contact entre le bol du trépied et la monture sphérique de la tête, ainsi qu'à l'espace entre
l'ensemble de mouvement vertical et l'embase.

ATTENTION ! Ne PAS utiliser de solvants ou de nettoyants à base d'huile, d'abrasifs

En utilisation en extérieur dans des conditions
attention particulière. Le spray au sel doit être nettoyé avec de l'eau claire dès que possible. Le
sable et l'encrassement sont abrasifs et doivent être éliminés à la brosse mi-dure ou à
l'aspirateur.

de br

ou
ceux-ci peuvent endommager les surfaces protectrices.
Utilisez des produits de nettoyage à base de détergents uniquement.

osses métalliques pour ôter l'accumulation de poussière, car

défavor

ables, le matériel doit faire l'objet d'une

Entretien périodique

En période d'utilisation, vérifiez les points suivants :

Vérifiez l'éclairage du niveau à bulle. Remplacez la pile si nécessaire.
Vérifiez l'efficacité des contrôles de friction

Cor

rigez en fonction des besoins.

Vérifiez l'efficacité des freins des mouvements horizontal et
fonction des besoins.

Aucun autre entretien périodique n'est requis.

pour le mouvement horizontal et vertical.

vertical. Corrigez en

57

Français
Remplacement de la pile

(Fig. 4)

La pile est utilisée pour l'éclairage du niveau à bulle [15] lorsque le bouton poussoir [12] est
pressé. La pile doit être remplacée tous les ans ou dès que l'éclairage n'est plus considéré
comme adéquat.

AVERTISSEMENT !

Si aucune charge utile n'est montée sur la tête, tournez le bouton Perfect
Balance totalem
réduire la force de contrepoids avant de faire basculer la tête en avant.

Pour remplacer la pile :

ent dans le sens inverse des aiguilles d'une montre pour

Faites basculer la tête vers l'avant pour pouvoir accé
Faites usage du frein de mouvement vertical [3].

En utilisant un tournevis plat ou un outil
la pile [10.1].

Ôtez la pile de son compartiment [10].

En respectant la bonne polarité, insérez la pile de remplacement [10.2] dans le
compartiment à pile [10].

Replacez le couvercle de la pile [10.1].
Appuyez sur le bouton poussoir [12] et assurez-vous que le

pendant approximativement 15 secondes.

similaire, ôtez soigneusem

der au compartimen

niveau à bulle [15] s'écla

t à pile [10].

ent le couvercle de

ire

Réglage des manettes de freins et des boutons de régla ge de la friction

Les manettes de frein de mouvement horizontal et vertical ([3], [4]) et les boutons de réglage de
la friction ([5], [13]) peuvent requérir un réglage après une longue période d'utilisation. Seules
les personnes compétentes doivent procéder aux réglages des contrôles de la friction. Ces
réglages peuvent être effectués dans le cadre de l'entretien normal de la tête. Veuillez prendre
contact avec un centre de service Vinten pour discuter de l'entretien de votre tête à basculement
horizontal et vertical Vision blue5.

58

Français

Réglage de la manette de frein pour le mouvement horizontal et ve rtical
(Fig. 6) (Fig. 7)

Pour ajuster les manettes de frein :

AVERTISSEMENT !

Ôtez toute charge utile avant de procéder au réglage de la manette de frein
pour le mouve
horizontal et vertical sont réglées pendant la fabrication de sorte que les
freins soient totalement engagés avant que les manettes n'atteignent leurs
butoirs supérieurs.
Comme les freins peuvent se relâcher pendant leur utilisation, il peut être
nécess

ment horizontal. Les manettes de frein pour le mouvement

aire de réinitialise

r les manettes.

Tournez la manette de frein totalement dans le sens inverse
(position désactivée).

En utilisant un tournevis à lame plate ou un outil similaire, desserrez la vis [19
la manette de frein jusqu'à rencontrer le butoir.

Tournez la manette environ 15 degrés en dessous d
prudemment la manette de son axe [18].

Tournez l'axe de frein [18] dans le sens des aiguilles d'une montre jusqu'à ce
soit totalement engagé (position activée).

Tournez l'axe de frein dans le sens inverse des aiguille
degrés.

Poussez la manette dans l'axe de frein [18], en tournant la manette doucement dans le
sens inverse des aiguille
(approximativement 15 degrés).

Tournez la manette dans le sens des aiguilles
poussez vers l'intérieur.

En utilisant le tournevis à lame plate ou un outil simila
Ne pas trop serrer.

Pour tester le frein, tournez la manette dans le sens des aiguilles d'une montre et

ez-vous que le frein est totalement appliqué avant que le butoir supérieur soit

assur
atteint. Tournez ensuite la manette totalement dans le sens inverse des aiguilles d'une
montre et assurez-vous que le frein est totalement relâché avant que le butoir inférieur
soit atteint. Ajustez de nouveau la position de la manette si nécessaire.

s d'une montr

e jusqu'à ce qu'elle soit fixée dans sa position

d'une mont

des aiguilles d'une montre

] qui fixe

e la position

s d'une montre d'environ 60

ire, serrez la vis de sécurité [19].

désactivée, puis tirez

que le frein

re en position désactivée et

Réglage du bouton de réglage de la friction
(Fig. 8)

Les boutons de contrôle de la friction pour le mouvement horizontal et vertical ([13], [5]) sont
définis de sorte que la friction commence à être ressentie dans la zone fléchée de l'indicateur
[13.2].

59

Français

Pour réinitialiser les boutons de réglage de la friction :

Relâchez les freins pour le mouvement horizontal et vertical.

rnez le bouton de contrôle de la friction [13] jusqu'à ce que la vis sans tête [13.1] soit

Tou
accessible. En utilisant une clé Allen, desse

Maintenez l'indicateur [13.2] en position stable et faites tourner le bo
de 18 degrés vers la gauche. 18 degrés correspond à deux clics du mécanisme de
détente ou à la moitié du déplacement du bouton de contrôle.

En utilisant une clé Allen, serrez soigneusement la vis sans tête [13.
position du bouton de contrôle si nécessaire afin que la vis sans tête soit positionnée
correctement dans une fente de l'indicateur et puisse être totalement serrée.

Pour tester le réglage, réduisez la friction à zéro. Augme
assurez-vous que la friction commence à être ressentie dans la zone fléchée de
l'indicateur [13.2] et que la valeur 9 de l'indicateur peut être atteinte. Réglez de nouveau
le contrôle de la friction jusqu'à ce que cela puisse être réalisé.

rrez la vis sans tête de six tours.

uton de friction [13]

1], aju

ntez e

nsuite la friction et

stant la

60

Français

Liste des pièces de rechange

Les listes suivantes comprennent les assemblages principaux, les pièces de rechanges
remplaçables par l'utilisateur et les équipements annexes optionnels. Pour tout complément
d'information sur les réparations ou les pièces de rechange, veuillez prendre contact avec
Vinten directement, ou avec votre distributeur Vinten local. Pour plus d'informations, rendez­vous sur www.vinten.com.

Assemblages principaux

Tête à basculement horizontal & vertical Vision blue5. . . . . . . . . . . . . . . . . . . . . . . V4105-0001

Assemblage du bouton du bol de fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Assemblage du manche (incl. molette) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Pièces de rechange remplaçables par l'utilisateur

Assemblage du bouton du bol de fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Kit de l'assemblage du bouton de freinage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3431-900SP

Kit de l'assemblage de la plaque coulissante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

Assemblage attaches et vis 1/4 in. de fixation caméra . . . . . . . . . . . . . . . . . . . . . . V4045-1006

Vis 1/4 in. de fixation caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

Vis 3/8 in. de fixation caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Pile (12 V). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C550-021

Equipements annexes optionnels

Assemblage de plaque coulissante ENG étendue (incl. vis 3/8 in. de fixation caméra) . . . 3330-33
Adaptateur automatique ENG Quickfit

®

Cale ENG Quickfit

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3763-11

®

avec cale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3471-3

Adaptateur entre tête sphérique 75 mm et bol 100 mm. . . . . . . . . . . . . . . . . . . . . . . . 3330-243

9-1

Manche fixe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 321

Manche télescopique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

Trépied pozi-loc à deux niveaux en aluminium

Triangle au sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

T

riangle mi-hauteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

Jeu de 3 patins (à utiliser avec triangle

Sangle de transport pour trépied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3P

Boîte rembourrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3819-3

mi-

hauteur). . . . . . . . . . . . . . . . . . . . . . . . . 3378-902SP

10

61

Français

62

Italiano

Sommario

Pagina

Note sulla sicurezza (leggere prima di pa

Impiego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Smaltimento delle batterie esaurite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Caratteristiche tecniche. . . . . . . . . . . . . . . . . .

Introduzione e descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Bolla di livellamento luminosa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Frizione di movimento orizzontale e verticale . . . . . . . . . . . . . . . . . . . . . .

Freni dei meccanismi di movimento orizzontale e verticale. .

Barra panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Montaggio della telecamera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Utilizzo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Montaggio della barra panoramica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Installazione della testa sul treppiedi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Montaggio della telecamera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Bilanciamento della testa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Stabilizzazione dell'immagine della telecamera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Utilizzo dei freni dei movimenti orizzont
Utilizzo della frizione di movimento orizzontale e verticale

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Premessa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Manutenzione ordinaria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Sostituzione della batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Regolazione delle leve dei freni e delle manopole di re

Regolazione delle levette di bloccaggio dell'inclinazione

Regolazione delle manopole delle frizioni .

Elenco dei componenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

ssare alle sezioni successive). . . .64

. .

. . . . . . . . . . . . . . . . . . . . . . . .65

. . . . . . . . . . . 67

. . . . . . . . . . . . . . . . . . . . . 67

rticale. . . . . . . . . . . . . . . . . . . . . . . . . . . 72

ale e ve

. . . . . . . . . . . . . . . . . . . . . . . 72

golazione della fr

orizzontale e verticale. . . . 75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

izione . . . . . . . 74

73

63

Italiano

Note sulla sicurezza (leggere prima di passare

alle sezioni successive)

Simboli di avvertenza contenuti nel presente Libretto di istruzioni

Queste istruzioni includono avvertenze e avvisi di sicurezza che devono essere
rispettati per evitare possibili lesioni alle persone e danni al prodot

to.

Impiego

La testa Vision blue5 per panoramiche verticali e orizzontali è stata sviluppata per essere
utilizzata da videoperatori professionisti che hanno bisogno di sostenere e bilanciare telecamere
leggere ad alte prestazioni e attrezzature accessorie fino a un massimo di 12 kg (26,5 libbre).
La testa deve essere montata su un treppiedi adeguato, in grado di sostenere il carico totale.

AVVERTENZA!

1. NON tentare di utilizzare questo prodotto prima di averne
perfettamente compreso il funzionamento.

2. NON utilizzare questo prodotto per scopi diversi da quello specificato
in questo documento.

3. Affidare tutte le operazioni di manutenzione non descritte nel
presente Libretto di istruzioni a un centro di assistenza autorizzato
Vinten.

Smaltimento delle batterie esaurite

Direttiva sugli accumulatori e sulle batterie esaurite (2006/66/EC)

In base alle normative locali e dell'Unione Europea, occorre smaltire in modo appropriato le
batterie esaurite. Uno smaltimento corretto delle batterie contribuisce a prevenire le conseguenze
negative sull'ambiente e per la salute e a salvaguardare le risorse naturali.

• Non smaltire le batterie insieme ai rifiuti domestici.

• Non gettare le batterie nel fuoco perché potrebbero esplodere.

Alcuni componenti elettronici del prodotto sono alimentati a batteria. Attenersi sempre alle

zioni riportate nel presente manuale per sostituire le batterie in sicurezza.

istru
Sostituire la batteria esclusivamente con una uguale o equivalente

prodotto.
Non cortocircuitare la batteria. Un cortocircuito potreb

oggetto metallico crea un collegamento diretto tra il terminale positivo (+) e quello negativo (-)
della batteria. In questa evenienza la batteria potrebbe danneggiarsi e scaricarsi.

be formarsi accidentalmente qu

, consigliata per

64

l'uso con il

ando un

Italiano

Caratteristiche tecniche

Peso (con barra panoramica, piastra per telecamera e dispositivo di bloccaggio

della base su culla). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,4 kg (5,3 libbre)

Altezza (fino alla superficie di montaggio) . . . . . . . . . . . . . . . . . . . . . . . . . .

Lunghezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,9 cm (5,1 pollici)

arghezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,8 cm (5,83 pollici)

L

12,1 cm (4,8 pollici)

ampo di capacità con baricentro a 100 mm – Veder

C

(Fig. 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,5–12 kg (12,1–26,5 libbre)

ampo di movimento verticale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

C

Campo di movimento orizzontale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

Controbilanciamento . . . . . . . . . . . . . . . . . .

Attacco treppiedi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 mm (a sfera)

Bolla di livellamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Luminosa, LED blu ad alto contrasto

Batteria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

e il grafico di bilanciamento

Sistema "

Perfect Balance" a regolazione continua

12

V

65

Italiano

Vision blue5

Lato anteriore sinistro

(Fig. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Gruppo perno/vite della telecamera da 1/4"

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Piastra scor

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Levett

[4] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Levett

[5] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ma

[6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dispositivo di

[8] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Barra panoramica

a di bloccaggio dell'inclinazione verticale

a di bloccaggio dell'inclinazione orizzontale

nopola di regolazione della frizione verticale

ispositivo di bloccaggio della piastra scorrevole

bloccaggio della barra panoramica

revole

Vision blue5

Lato posteriore sinistro

(Fig. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Piattaforma

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vano batteri

[11] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manopola "Perfect Balance"

P

[12] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[13] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manopo

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dispositivo di bloccaggio della base su culla

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bolla di livellamento luminosa

[16] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Attacco per barra panoramica

[17] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pulsante di sbl

ulsante per la bolla di livellamento luminosa

la di regolazione della frizione orizzontale

cco

o

a

66

Italiano

Introduzione e descrizione

La testa Vision blue5 per panoramiche verticali e orizzontali è stata progettata per supportare e
bilanciare perfettamente una serie di telecamere digitali professionali. La testa incorpora un
meccanismo regolabile di controbilanciamento a molla, frizioni LF per i movimenti verticali e
orizzontali e una piastra di montaggio regolabile per la telecamera. La posizione dei freni
orizzontale e verticale, delle manopole di regolazione delle frizioni e del meccanismo di
controbilanciamento permette all'operatore di regolare facilmente le impostazioni mentre utilizza
la telecamera.

Perfect Balance

La regolazione del sistema di bilanciamento si effettua mediante la manopola Perfect Balance
[11], situata sul retro della testa. I carichi massimo e minimo che possono essere bilanciati e gli
angoli di inclinazione ottenibili con un determinato carico dipendono dal peso e dall'altezza del
baricentro della telecamera.

Il grafico di bilanciamento (Fig. 3) mostra le combin
possono essere mantenute in equilibrio. La zona ombreggiata del grafico corrisponde alle
combinazioni di carico e baricentro che possono essere bilanciate per tutta l'ampiezza del
campo di inclinazione. Le zone a destra indicano la progressiva riduzione del campo di
inclinazione all'aumentare del carico e dell'altezza del baricentro. Quando il rapporto tra carico
e baricentro non rientra nel grafico, per bilanciare il carico sarà necessario aumentare o ridurre
il peso o l'altezza del baricentro.

azioni di car

ico e altezza del baricentro che

Frizione di movimento orizzontale e verticale

I meccanismi di movimento orizzontale e verticale incorporano il sistema brevettato di frizione
lubrificata (LF) Vinten che assicura il movimento fluido della telecamera in entrambi i sensi. Per
regolare la frizione, utilizzare la manopola di regolazione della frizione orizzontale [13] e quella
della frizione verticale [5]. La regolazione della frizione orizzontale non ha effetto sulla
panoramica a schiaffo.

Freni dei meccanismi di movimento orizzontale e verticale

I freni dei meccanismi di movimento orizzontale e verticale consentono di bloccare la testa in
qualunque posizione lungo tali assi. Le levette di bloccaggio dell'inclinazione orizzontale [4] e
verticale [3] sono situate sul lato sinistro della testa.

Bolla di livellamento luminosa

La bolla di livellamento [15] viene utilizzata per livellare la testa. In situazioni di scarsa
illuminazione, è possibile premere il pulsante [12] per illuminare la bolla di livellamento per 15
secondi. La batteria per la bolla di livellamento è contenuta nel vano batteria [10], situato sotto
la piattaforma.

Barra panoramica

I punti di attacco della barra panoramica [16] si trovano sul retro della testa, su entrambi i lati
della piattaforma. La barra panoramica [8] è fissata da un apposito dispositivo di bloccaggio [7],
con possibilità di regolazione angolare sugli elementi di serraggio. La barra panoramica in
dotazione è fissa ma, se necessario, è possibile montare un'altra barra panoramica.

67

Italiano
Montaggio della telecamera

Per fissare la telecamera alla testa, si utilizza una piastra scorrevole [2] che viene fissata alla
telecamera, inserita dal retro della piattaforma [9] e bloccata in posizione mediante il dispositivo
di bloccaggio della piastra scorrevole [6]. Il dispositivo di bloccaggio previene il distacco
accidentale della telecamera dalla testa. La piastra scorrevole [2] è fornita insieme a un gruppo
perno/vite da 1/4" [1] e a due viti di montaggio da 3/8".

68

Italiano

Utilizzo

Montaggio della barra panoramica

La barra panoramica in dotazione può essere montata sul lato destro o sinistro della testa,
sull'attacco corrispondente [16]. Per montare la barra panoramica:

Posizionare la barra panoramica [8] sul punto di attacco corrispondente [16].
Ruotare in senso orario il dispositivo di bloccaggio della

saldame

Se necessario, è possibile montare un'altra barra panoramica sull'altro lato della testa (vedere
il Elenco dei componenti a pagina 77 per ulteriori informazioni).

nte.

Installazione della test a su l tre pp ie d i

La testa Vision blue5 per panoramiche verticali e orizzontali integra un elemento di montaggio
a sfera da 75 mm per l'installazione su un treppiedi compatibile Vinten. Sono disponibili
adattatori che permettono di installare la testa anche su treppiedi dotati di altri tipi di attacco.

Per installare la testa sul treppiedi:

barra [7] fino a fissarla

Rimuovere dalla testa il dispositivo di bloccaggio della base su culla [14] r
senso antiorario.

Posizion
Utilizzando la barra panoramica [8] per tener fer

bloccaggio della base su culla [14] dalla parte inferiore del treppiedi, ruotandolo in senso
orario fino al completo fissaggio della testa.

Applicare il freno del movimento orizzontale [4]
ruotando le leve in senso orario.

ATTENZIONE! NON esercitare forza eccessiva sulle levette di bloccaggio. Serrare

Con l'ausilio della bolla di livellamento [1
allinearla nella base su culla del treppiedi. Serrare il dispositivo di bloccaggio della base
su culla [14] per bloccare la testa in posizione. La bolla di livellamento può essere
illuminata premendo il pulsante [12].

are la testa sul treppiedi, abbassandola con cautela nella base su culla.

esclusiv

ma la test

e quello del movimento ve

amente a mano.

5], regolare la po

a, rimontare il dispositivo di

sizione della testa fino ad

uotandolo in

rticale [3]

Montaggio della telecamera

La testa è fornita con una piastra scorrevole per telecamera [2] che, a seconda dell'attacco della
telecamera, può essere montata con un gruppo perno/vite da 1/4" [1] o con due viti da 1/4" o 3/8".

Per montare la telecamera sulla testa:

Rimuovere la piastra scorrevole [2] dalla testa. Sbloccar
della piastra scorrevole [6], premere il pulsante di sblocco [17] e far scorrere la piastra
verso il retro della piattaforma [9].

e il dispos

itivo di bloccaggio

69

Italiano

Fissare la piastra scorrevole [2] alla telecamera o alla sua piastra di montaggio, più o
meno in corrispondenza del baricentro della telecamera.

Livellare la piattaforma [9] e applicar e i freni dei movime nti orizzonta le e vertical e ([4], [ 3]).

ATTENZIONE! NON esercitare forza eccessiva sulle levette di bloccaggio

linazione orizzontale e ver

dell'inc
mano.

Abbassare la telecamera sul retro della piattaforma [9] e far scorrere la piastra nella
relativa g

Utilizzando la barra panoramica [8] per tener ferma la telecamera, stringere in senso
orario
telecamera.

uida, ver

il dispositivo di bloccaggio della piastra scorrevole [6] per bloccare in posizione la

ificando che il pulsante di sblocco [17] scatti in posizione.

ticale. Serrarle esclusivamente a

Bilanciamento della testa

Una testa perfettamente bilanciata consente agli operatori di controllare il movimento della
telecamera con un poco sforzo. Una volta bilanciata, la testa e il carico possono essere mossi
in qualunque posizione di inclinazione e rimanere in quella posizione, permettendo agli operatori
di lavorare a mani libere.

AVVERTENZA!

1. NON superare la capacità massima della testa o del treppiedi. Il
sistema potrebbe diventare instabile e cedere.

2. Durante la regolazione della manopola Perfect Balance [11], sostenere
sempre il peso della telecamera per evitare che cada accidentalmente.

3. Per evitare lesioni alle dita, non tenere le mani nel raggio d'azione della
piattaforma in movimento.

Prima di bilanciare la testa, verificare che siano stati montati telecamera, obiettivo, barra
panoramica e tutti gli elementi accessori. La testa deve essere bilanciata ogni volta che si
cambia telecamera e/o obiettivo o quando si aggiungono o rimuovono elementi accessori. Per
controllare il bilanciamento della telecamera:

AVVERTENZA!

Tener ferma la telecamera con la barra panoramica. Essere pronti a
impedire la caduta improvvisa della testa.

Ridurre al minimo la frizione verticale ruotan do la relativa mano pola di rego lazione [5] in

so an

sen
Balance [11] in senso antiorario.

Sostenere la telecamera mediante la barra panoramica [8] per tener fermo il carico della
telecame

Inclinare la testa avanti e indietro per determinare se la posizione della telecamera è
un

tiorario. Ridurre al minimo il controbilanciamento ruotando la manopola Perfect

ra. Rilasciare il fr

iform

emente bilanciata in entrambe le direzioni. Telecamera e carico utile devono

eno del movimento verticale [3].

70

Italiano

essere posizionati sul baricentro. Se il baricentro della telecamera e la testa non sono
allineati, livellare la piattaforma e applicare il freno del movimento verticale [3].

zionare correttamente la telecamera sulla testa sbloccando il dispositivo di

Posi
bloccaggio della piastra scorrevole [6] e quindi muovere avanti o indietro la telecamera
sulla piastra scorrevole [2] fino a bilanciarla in senso orizzonta le. Serrare i l dispositivo di
bloccaggio della piastra scorrevole [6] per bloccare la telecamera in posizione.

Controllare e, se necessario, ripetere la regolazione.

AVVERTENZA!

Quando la telecamera è posizionata, applicare saldamente il dispositivo
di bloccaggio della piastra scorrevole per impedire lo slittamento del
carico della telecamera.

Usando la barra panoramica [8] per inclinare la testa avanti e indietro, ruotare la leva
Perfect Balance [11] in senso or
senza cadere, quando la testa viene inclinata e poi rilasciata (mani libere).

Ripetere la regolazione fino al raggiungimento del
quando la telecamera rimane in posizione a qualunque angolazione compresa tra +90°
e -90°, senza cadere o rimbalzare indietro.

NOTA. Per i carichi pesanti con baricentro alto, l'angolo di inclinazione massimo è

inferiore a 90°

Quando non si utilizza la telecamera, applicare il freno del movimento verticale [3
impedire che si muova.

– Fare riferimento al grafico di bilanciamento (Fig. 3).

ario fino a quando la telecamera rimane in posizione,

perfetto bilanciamento, ovver

o fino a

] per

Stabilizzazione dell'immagine della telecamera

La stabilizzazione dell'immagine video è una funzione molto utile per le riprese a mano libera,
ma può creare problemi quando la telecamera è montata su un treppiede. Se la stabilizzazione
dell'immagine è attiva, quando si ferma la telecamera su un inquadratura, l'immagine continuerà
a muoversi o traslarsi dopo che la telecamera è ferma, come se si trattasse di un rimbalzo del
treppiede. Il problema non è però il treppiede ed è determinato semplicemente dal ritardo
causato dalla funzione di stabilizzazione dell'immagine della telecamera.

Si consiglia di disattivare la stabilizzazione
treppiede.

dell'immagine quando si mont

a la telecamera su un

71

Italiano
Utilizzo dei freni dei movimenti orizzontale e verticale

I freni ad attrito su ciascun asse permettono di bloccare la testa in qualunque posizione. Le leve
di comando del freno orizzontale [4] e del freno verticale [3] sono situate sul lato sinistro della
testa.

ATTENZIONE!

1. NON esercitare forza eccessiva sulle levette di bloccaggio. Serrarle
esclusivament

2. NON utilizzare i freni per aumentare la frizione, in quanto la testa potrebbe subire
danni.
Accertarsi che i freni siano completamente rilasciati quando non vengono
utilizzati.

e a mano.

Per applicare il freno, ruotare la levetta di bloccaggio in senso orario fino in fondo.
Per rilasciare il freno, ruotare la levetta di bloccaggio in senso antiorario fino in fondo.

Utilizzo della frizione di movimento orizzontale e verticale

I meccanismi di movimento orizzontale e verticale incorporano il sistema LF Vinten che assicura
il movimento fluido della telecamera in entrambi i sensi. La manopola di regolazione della
frizione verticale [5] è situata sulla parte anteriore destra della testa mentre quella di regolazione
della frizione orizzontale [13] si trova sul retro della testa. Entrambe le manopole di regolazione
delle frizioni sono dotate di scale graduate.

NOTA. La regolazione della frizione orizzontale non ha effetto sulla panoramica a

.

hiaffo

sc

Per aumentare la resistenza, ruotare la manopola su un valore più alto della scala

uata.

grad
Per ri

durre la resistenza, ruotare la manopola su un valore più b

graduata.

ATTENZIONE! Quando la testa non viene utilizzata per lunghi periodi, regolare la

ne al

frizio

minimo, in modo da minimizzare l'usura dei componenti.

asso della scala

72

Italiano

Manutenzione

Premessa

I prodotti Vinten, robusti e costruiti in base ai migliori standard tecnici, non hanno particolari
esigenze di manutenzione, a parte la regolare pulizia. Il rispetto delle raccomandazioni che
seguono assicura la massima durata del prodotto e minimizza gli interventi di riparazione. Non
regolare la testa in modi diversi da quelli descritti in questo manuale. In presenza di anomalie di
funzionamento, rivolgersi a un centro di assistenza autorizzato Vinten.

Pulizia

Per l'uso in interni, è richiesta solo una regolare pulizia con un panno che non lascia pelucchi.
La sporcizia accumulata durante i periodi di immagazzinamento può essere rimossa usando
una spazzola semirigida o un aspiratore. Pulire con particolare attenzione la superficie di
montaggio della sfera della testa, lo spazio tra il gruppo della panoramica verticale e la base e
la base su culla di montaggio del treppiedi.

A TTENZIONE! Per rimuovere gli accum uli di sporcizia, NON utilizzare pr odotti a base

o di distillati del petrolio, abrasivi o spazzole di metallo

lventi

di so
perché danneggerebbero il rivestimento di protezione.
Utilizzare solo prodotti a base di detergente.

Se impiegato all'aperto in condizioni atmosferiche difficili, il treppiedi richied
attenzioni. Gli spruzzi di sale dovrebbero essere sciacquati immediatamente con acqua pulita.
Sabbia e sporcizia hanno un'azione abrasiva e devono essere eliminate utilizzando una
spazzola di media durezza o un aspiratore.

e particolari

Manutenzione ordinaria

Durante l'utilizzo dell'attrezzatura, eseguire i seguenti controlli:

Controllare che la bolla di livellamento si illumini. Se necessario, sostituire la batteri
Controllare il funzionamento delle manopole di regolazione della frizione di movime

orizzontale e verticale. Se necessario, regolare nuovamente.
Controllare il funzionamento dei freni dei movimenti orizzontale e

necessario, regolare nuovamente.

Non sono richiesti altri interventi di manutenzio

ne ordinaria.

verticale. Se

a.
nti

73

Italiano
Sostituzione della batteria

(Fig. 4)

La batteria serve a illuminare la bolla di livellamento [15] quando viene premuto il pulsante [12]
e deve essere sostituita ogni anno o quando l'illuminazione risulta insufficiente.

AVVERTENZA!

In assenza di carico, prima di inclinare la testa in avanti, ruotare la
manopola Perfect Balance in senso antiorario fino in fondo, per ridurre la
forza di controbilanciamento.

Per sostituire la batteria:

Inclinare la testa in avanti per fornire accesso al vano batteri
movimento verticale [3].

Con un cacciavite piatto sottile o un attrezzo simile, rimuovere con cautela il co
della b

atteria [10.1].

Estrarre la batteria dal vano batteria [10].

Rispettando la corretta polarità, inserire la batteria di ricambio [10.2]
[10].

Rimontare il coperchio della batteria [10.1].
Premere il pulsante [12] e verificare che la bolla di livellamento

15 secondi.

a [10]. Applicare il freno del

perchio

nel vano batteria

[15]

si illumini per circa

Regolazione delle leve dei freni e delle manopole di regolazione della frizione

Dopo un uso prolungato, le leve dei freni dei movimenti orizzontale e verticale ([3], [4]) e le
manopole di regolazione delle frizioni ([5], [13]) potrebbero richiedere una regolazione. Queste
regolazioni dovrebbero essere eseguite solo da persone esperte e possono essere effettuate
nell'ambito degli interventi periodici di manutenzione della testa. Per concordare gli interventi di
manutenzione della testa Vision blue5 per panoramiche verticali e orizzontali, contattare un
centro di assistenza autorizzato Vinten.

74

Italiano

Regolazione delle levette di bloccaggio dell'inclinazione orizzontale e verticale

(Fig. 6) (Fig. 7)

Per regolare le leve dei freni:

AVVERTENZA!

Prima di regolare la levetta di bloccaggio dell'inclinazione orizzontale,
rimuovere il carico. Le levette di bloccaggio dell'inclinazione orizzontale e
verticale sono impostate in fabbrica in modo che i freni siano
completamente applicati prima che le leve raggiungano il finecorsa
superiore.
Dato che i freni si assestano durante l'uso, potrebbe essere necessario

are

regol

nuovamente le leve.

Ruotare la levetta di bloccaggio in senso antiorario fino a rag
inferiore (posizione OFF).

Con un cacciavite piatto o un attrezzo simile, svitare la vite [19] sostenendo la levetta di
bloccaggio fino a finecorsa.

di

are la levetta di circa 15 gradi sotto la posizione

Gir
con cautela dall'alberino [18].

Ruotare a mano l'alberino del freno [18], in senso orario, fino alla completa applicazione
del freno (posizio

Ruotare l'alberino del freno in senso antiorario di circa 60 gradi.
Inserire la levetta nell'alberino del freno [18] e ruotarla lentamente in senso antiorario

fino a bloccarla in posizione (15 g
Gir

are la levetta in senso orario in posizione di freno disattivato e spinger

l'interno.
Con un cacciavite piatto o un attrezzo simile, ser

stringere eccessivamente.
Per provare il freno, ruotare la leva in senso orario e verificare che il freno sia

perfettamente applicato prima del raggi
Successivamente, ruotare la leva in senso antiorario e verificare che il freno sia
completamente rilasciato prima del raggiungimento del finecorsa inferiore. Regolare
nuovamente la posizione della leva come necessario

ne ON).

radi circa).

ungimento del finecorsa superiore.

freno disattivato, quindi rimuoverla

rar

e la vite di fissaggio [19]. Non

giungere il finecorsa

la verso

Regolazione delle manopole delle frizioni
(Fig. 8)

Le manopole di regolazione della frizione di movimento orizzontale e verticale ([13], [5]) sono
impostate in modo che la resistenza inizia a essere percepita nella zona della freccia
sull'indicatore [13.2].

75

Italiano

Per regolare le manopole delle frizioni:

Rilasciare i freni dei movimenti orizzontale e verticale.
Ruotare la manopola di regolazione della frizione

senza t

esta [13.1]. Usando una chiave a brugola, allentare la vite senza testa di sei giri.

Tenendo fermo l'indicatore [13.2], ruotare lentamente la manopo
18 gradi verso sinistra, ossia di due scatti del meccanismo di arresto o metà passo dei
lobi della manopola di regolazione.

Con una chiave a brugola, serrare con cautela la vite senza testa [13.1], r
posizione della man
sull'indicatore e possa essere serrata completamente.

Per provare la regolazione, azzerare la resistenza. Successivamente, aumentare la
resistenza verificand
[13.2] e che si possa arrivare alla posizione 9 dell'indicatore. Ripetere la regolazione
della frizione fino all'ottenimento di questi risultati.

opola in modo che la vite sia allineata correttamente con l'apertura

o che

inizi a essere percepita nella zona della freccia sull'indicatore

[13] fino ad avere accesso alla vite

la della frizione [13] di

egolando la

76

Italiano

Elenco dei componenti

Nell'elenco seguente sono riportati i gruppi principali, le parti di ricambio sostituibili dall'utente e
gli accessori opzionali. Per ulteriori informazioni sulle riparazioni o le parti di ricambio, contattare
Vinten o rivolgersi al rivenditore Vinten locale. Per qualsiasi altra esigenza, visitare il nostro sito
Web all'indirizzo www.vinten.com.

Gruppi principali

Testa Vision blue5 per panoramiche orizzontali e verticali. . . . . . . . . . . . . . . . . . . . V4105-0001

Gruppo manopola del dispositivo di bloccaggio della base su culla

Gruppo barra panoramica (con dispositivo di bloccaggio) . . . . . .

Parti di ricambio sostituibili dall'utente

Gruppo manopola del dispositivo di bloccaggio della base su culla . . . . . . . . . . . . . . . 3330-30

Kit manopole dei freni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3431-900SP

Kit piastra scorrevole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

Gruppo perno/vite della telecamera da 1/4". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-1006

Vite per telecamera da 1/4" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

Vite per telecamera da 3/8" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Batteria (12 V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C550-021

Accessori opzionali

Piastra scorrevole lunga ENG (con viti da 3/8" per telecamera) . . . . . . . . . . . . . . . . . . 3330-33

®

Adattatore automatico a cuneo ENG Quickfit®
Cuneo ENG Quickfit

®

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3763-11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3471-3

. . . . . . . . . . . . . . . 3330-30

. . . . . . . . . . . . . . . . 3219-110

Adattatore da sfera da 75 mm a base su culla da 100 mm . . . . . . . . . . . . . . . . . . . . . 3330-243

Barra panoramica fissa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Barra panoramica telescopica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

Treppiedi in alluminio a due stadi con sistema Pozi-loc. . . . . . . .

Base a stella. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

tabilizzatore intermedio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

S

Set di tre piedi (per stabilizzatori intermedi) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3378-902SP

Cinghia di trasporto del treppiedi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3P

Borsa di trasporto morbida. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

. . . . . . . . . .

. . . . . . . . 3819-3

77

Italiano

78

Português

Sumário

Página

Segurança – Leia isto primeiro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Utilização. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Descarte de pilhas usadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Especificações técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Introdução e descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Perfect Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Bolha de nível iluminada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Atrito do movimento horizontal e vertical. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Travões dos movimentos horizontal e vertical

Punho de câmara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Montagem da câmara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Funcionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Montagem do punho de câmara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Instalação da cabeça em um tripé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Montagem da câmara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Equilibrando a cabeça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Estabilização da imagem da câmara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Operação dos travões dos movimentos horizont
Operação dos atritos dos movimentos horizont

Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Manutenção de rotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Substituição da pilha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Ajuste das alavancas dos travões e dos botões de contro

Ajuste das alavancas dos travões dos moviment

Ajuste do botão de resistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Lista de peças. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

al e vertical . . . . . . . . . . . . . . . . . . . . . 88

al e vertical . . . . . . . . . . . . . . . . . . . . . . 88

89

le de resistência . . . . . . . . . . 90

os horizontal e vertical . . . . . . . . . 91

79

Português

Segurança – Leia isto primeiro

Símbolos de alerta usados neste Guia do Operador

Cuidados e alertas de segurança estão incluídos nestas instruções. Essas
instruções de segurança devem ser
pessoas e danos ao produto.

seguidas para evitar possíveis ferimentos às

Utilização

A cabeça de movimento horizontal e vertical Vision blue5 foi projetada para ser usada por
operadores de câmara profissionais com o objetivo de suportar e equilibrar câmaras leves de
alto desempenho e equipamentos auxiliares de até 12 kg (26,5 lb). A cabeça deve ser montada
sobre um tripé adequado e projetado para suportar a carga útil total.

ALERTA!

1. NÃO tente usar este produto se você não entende plenamente como
operá-lo.

2. NÃO use este produto para qualquer outro fim que não o especificado
nestas instruções de utilização.

3. Todos os serviços de manutenção além dos descritos neste Guia do
Operador devem ser encaminhados a um centro de assistência
autorizada da Vinten.

Descarte de pilhas usadas

Diretriz de Acumuladores e Pilhas Usados (2006/66/CE)

Pilhas usadas devem ser cuidadosamente descartadas de acordo com regulamentações locais
e da União Europeia. Através do descarte corret o das pilha s usada s , você a jud ar á a im pe di r
consequências prejudiciais ao meio ambiente e à saúde, assim como conservará recursos
naturais.

to co

• Não descarte as pilhas jun

• Não descarte as pilhas no fogo, pois elas po

As peças dos componentes eletrônicos no seu produto são alimentadas por um a pilha. Sempr e
leia

as instruções neste manual sobre como tro car a pilha de forma segura.

Ao trocar a pilha, use somente uma pilha igual ou do mesmo
o produto.

Não provoque o curto circuito da pilha. Um curto circuito
objeto metálico causa uma conexão direita entre os terminais positivo (+) e negativo (-) da pilha.
O curto circuito dos terminais da pilha pode danificar e descarregar a pilha.

80

m o lixo doméstico.

dem explodir.

tipo recomendada para o uso com

acidental pode ocor

rer quando um

Português

Especificações técnicas

Peso (incl. punho de câmara, placa da câmara e conjunto de fixação da base). . . . 2,4 kg (5,3 lb)

Altura (até face de montagem). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12,1 cm (4,8 pol.)

Comprimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12,9 cm (5,1 pol.)

Largura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,8 cm (5,83 pol.)

Faixa de capacidade @ 100 mm C de G – Consulte o gráfico de equilíbrio

(Fig. 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,5–12 kg (12,1–26,5 lb)

Gama do movimento vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

Faixa de movimento horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

Contrapeso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . totalmente variável, sistema Perfect Balance

Fixação do tripé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . esfera de 75 mm

Bolha de nível. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iluminada, LED azul de alto contraste

Pilha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12V

81

Português

Vision blue5

frente e lado esquerdo

(Fig. 1)

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Conjunto de pino e parafuso de câmara de 1/4 pol.

[2] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Placa deslizante

[3] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Alavanca do travão do movimento vertical

[4] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[5] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Botão de ajuste do atrito do movimento vertical

[6] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[7] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Fixação do punho de câmara

[8] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Punho de câmara

Alavanca do travão do movimento horizontal

. .Dispositivo de fixação da placa deslizante

Vision blue5

parte traseira e lado esquerdo

(Fig. 2)

[9] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Plataforma

[10] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Compartimento da pil

[11] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Botão Perfect Balance

[12] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Botão da bolha de nível iluminada

[13] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[14] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Conjunto de fixação de base

[15] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bolha de nível iluminada

[16] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Montagem do punho de câmara

[17] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Liberação do travão de deslizamento

Botão de ajuste do atrito do movimento horizontal

ha

82

Português

Introdução e descrição

A cabeça de movimento horizontal e vertical Vision blue5 foi projetada para suportar e equilibrar
perfeitamente diversos tipos de câmaras de vídeo digitais profissionais. A cabeça conta com um
mecanismo de contrapeso com mola regulável, conjuntos de fricção lubrificada (LF) para os
movimentos horizontal e vertical, assim como uma placa da câmara regulável. O
posicionamento dos travões dos movimentos horizontal e vertical, dos controles de resistência
e do contrapeso permite que o operador ajuste facilmente as configurações enquanto opera a
câmara.

Perfect Balance

O sistema de equilíbrio é ajustado através do botão Perfect Balance [11], situado na parte
traseira da cabeça. As cargas úteis máxima e mínima que podem ser equilibradas, bem como
os possíveis ângulos de inclinação com a carga útil, dependem do peso da carga útil da câmara
e da altura do Centro de Gravidade (C de G) da câmara.

O gráfico de contrapeso (Fig. 3) exibe a faixa de cargas úteis e altura do C de G que podem ser
ma

ntidas em equilíbrio. A área sombreada do gráfico corresponde às combinações de carga
útil/C de G que podem ser equilibradas em toda a gama do movimento vertical. As áreas à
direita indicam a gama do movimento vertical progressivamente menor, com uma carga maior
e um C de G mais alto. Caso uma combinação de carga útil/C de G esteja fora da faixa
abrangida pelo gráfico, será necessário aumentar ou diminuir o peso ou a altura do C de G para
permitir que a cabeça equilibre a carga.

Atrito do movimento horizontal e vertical

Os mecanismos de movimento horizontal e vertical contam com o sistema patenteado Vinten
Lubricated Friction (LF), que assegura um movimento suave da câmara nesses eixos. O atrito
dos movimentos horizontal e vertical é ajustado através do botão de ajuste do atrito do
movimento horizontal [13] e do botão de ajuste do atrito do movimento vertical [5]. A capacidade
horizontal do tipo chicote não é afetada pela configuração do atrito do movimento horizontal.

Travões dos movimentos horizontal e vertical

Os travões dos movimentos horizontal e vertical permitem que cada um dos eixos da cabeça
seja travado em qualquer posição selecionada. A alavanca do travão do movimento horizontal
[4] e a alavanca do travão do movimento vertical [3] estão localizadas no lado esquerdo da
cabeça.

Bolha de nível iluminada

O nivelamento da cabeça é obtido através da bolha de nível [15]. Em situações de baixa
luminosidade, a bolha de nível pode ser iluminada pressionando o botão [12]. A bolha irá se
manter iluminada por 15 segundos. A pilha da bolha de nível encontra-se no compartimento da
pilha [10], situado sob a plataforma.

Punho de câmara

Os pontos de montagem do punho de câmara [16] estão situados na parte traseira da cabeça
em ambos os lados da plataforma. O punho de câmara [8] é fixado por meio de um dispositivo
de fixação do punho de câmara [7], o qual pode ser ajustado angularmente no serrilhado da

83

Português

montagem. Um punho de câmara fixo é fornecido, com opção de montagem de outro punho de
câmara, caso necessário.

Montagem da câmara

A câmara é acoplada à cabeça por meio de uma placa deslizante [2], que é fixada à câmara e,
em seguida, introduzida a partir da parte traseira da plataforma [9] e fixada em posição através
do dispositivo de fixação da placa deslizante [6]. O dispositivo de fixação impede que a câmara
seja acidentalmente removida da cabeça. A placa deslizante [2] é fornecida com pino e parafuso
de fixação de 1/4 pol. [1] e dois parafusos de câmara de 3/8 pol.

84

Português

Funcionamento

Montagem do punho de câmara

Um único punho de câmara é fornecido e pode ser instalado no lado direito ou esquerdo da
cabeça, no ponto de montagem do punho de câmara [16]. Para instalar o punho de câmara:

Posicione o punho de câmara [8] no ponto de montagem do punho de câmara [16].
Gire o dispositivo de fixação de punho de câmara [7] no sentido horário até que punho

s

de câmara e

Caso necessário, é possível instalar um segundo punho de câmara no outro lado da cabeça

on

sulte Lista de peças na página 93 para obter mais informações).

(c

Instalação da cabeça em um tripé

A cabeça de movimento horizontal e vertical Vision blue5 é fornecida com uma base esférica
integral de 75 mm, projetada para instalação em um tripé Vinten compatível. Existem
adaptadores que permitem instalar a cabeça em tripés equipados com outras bases.

Para instalar a cabeça no tripé:

teja fixo.

Retire o conjunto de fixação de base [14] da cabeça girand
Posicione a cabeça no tripé, fazendo-a descer cuidadosamente
Estabilize a cabeça usando o punho de câmara [8] e reposicione o conjunto de fixação

de base [14] a partir da parte de baixo da base do tripé, girando-o no sentido horário até
que a cabeça esteja fixada.

Aplique o travão do movimento horizontal [4] e o tr
girando as alavancas no sentido horário.

CUIDADO! NÃO force as alavancas dos travões. O aperto precisa ser

exc

lusivamente manual.

Usando a bolha de nível [15], ajuste a posição da cabeça até que
base do tripé. Aperte o conjunto de fixação de base [14] para fixar a cabeça em posição.
A bolha de nível pode ser iluminada pressionando o botão [12].

avão

o-o no sentido anti-ho

sobre a base.

do movimento vertical [3]

ela esteja nivelada na

rário.

Montagem da câmara

A cabeça é fornecida com uma placa deslizante de câmara [2], que pode ser instalada com um
conjunto de pino e parafuso de 1/4 pol. [1] e dois parafusos de câmara de 3/8 pol. ou de 1/4 pol.,
dependendo da conexão da câmara.

Para montar a câmara na cabeça:

Retire a placa deslizante [2] da cabeça. Solte o dispositivo de
deslizante [6], pressione a liberação do travão de deslizamento [17] e, a seguir, retire a
placa fazendo-a deslizar para a parte traseira da plataforma [9].

fixação da placa

85

Português

Fixe a placa deslizante [2] na câmara ou na placa da câmara sob o centro aproximado
do peso da câmara.

Ajuste o nível da plataforma [9] e aplique os travões dos
vertical ([4

CUIDADO! NÃO force as alavancas dos travões dos movimentos horizontal e

Desça a câmara sobre a parte traseira da platafo
plataforma, certificando-se de que a liberação do travão de deslizamento [17] fique na
posição adequada.

Estabilize a câmara usando o punho de câmara [8] e aperte o dispositivo de fixação da
placa d

], [3]).

ver

tical. O aper

eslizante [

to precisa ser exclusivamente manual.

6] girando-o no sentido horário para fixar a câmara em posição.

movimentos horizontal e

r

ma [9] e deslize a placa na calha da

Equilibrando a cabeça

Uma cabeça perfeitamente equilibrada permite que os operadores controlem o movimento da
câmara com um mínimo de esforço. Uma vez equilibrada, a cabeça e sua carga útil podem ser
colocadas e mantidas em qualquer posição de inclinação, permitindo que os operadores fiquem
com as mãos livres para realizar outras tarefas.

ALERTA!

1. NÃO exceda a capacidade máxima da cabeça ou do tripé, pois isso
fará com que o sistema fique instável e possa falhar.

2. Sempre suporte a carga útil da câmara ao ajustar o botão Perfect
Balance [11] para evitar que ela caia repentinamente.

3. Mantenha as mãos afastadas da plataforma móvel para evitar prender
os dedos.

Antes de equilibrar a cabeça, certifique-se de que a câmara e a lente, o punho de câmara e
todos os equipamentos auxiliares foram instalados. A cabeça precisa ser equilibrada sempre
que a câmara e/ou a lente for trocada ou quando equipamentos auxiliares forem adicionados
ou removidos. Para verificar o equilíbrio da câmara:

ALERTA!

Estabilize a carga útil da câmara utilizando o punho de câmara. Esteja
preparado para evitar que a cabeça caia repentinamente.

e

Minimize a resistência do movim
movimento vertical [5] no sentido anti-horár io. M inim ize o con tr apeso gira ndo o botã o
Perfect Balance [11] no sentido anti-horário.

Segure o punho de câmara [8] para estabilizar a carga útil da câmara. Solte o travão do
movimento

In

cline a cabeça para trás e para a frente para determinar se a posição da câmara está
ua

ig

vertical [3].

lmente equilibrada em ambas as direções. A câmara e a car ga útil pre cisa m esta r

nto vertical girando o botão de ajuste de resistência do

86

Português

posicionadas sobre o C de G. Se o C de G da câmara e da cabeça não estiver alinhado,
ajuste o nível da plataforma e aplique o travão do movimento vertical [3]. Posicione a
câmara corretamente sobre a cabeça liberando o dispositivo de fixação da placa
deslizante [6] e, a seguir, deslizando a câmara para a frente ou para trás sobre a placa
deslizante [2] até que ela esteja equilibrada horizontalmente. Aperte o dispositivo de
fixação da placa deslizante [6] para fixar a câmara em posição.

Verifique e ajuste novamente conforme necessário.

ALERTA!

Quando a câmara estiver posicionada, aplique com firmeza o dispositivo
de fixação da placa deslizante para evitar que a carga útil escorregue.

Usando o punho de câmara [8] para inclinar a cabeça para trás ou para a frente, gire a

ca Per

alavan
posição e não caia quando a cabeça for inclinada e liberada (permitindo o uso livre das
mãos).

Repita a operação até obter um equilíbrio perfeito, em que a câmara se mantenha
posicionada em qualquer

fect Balance [11] no sentido horário até que a câmara se mantenha em

ângulo entr

e +90° e -90° sem que caia ou se desloque.

NOTA: O ângulo de inclinação máximo é inferior a 90° para cargas úteis pesadas

com u

m C de G alto. Consulte o gráfico de contrapeso (Fig. 3).

Aplique o travão do movimento vertical [3] para evitar que a câmara se desloque
acidentalmente

quando não estiver sendo utilizada.

Estabilização da imagem da câmara

A estabilização da imagem da câmara de vídeo é um ótimo recurso ao se utilizar a câmara em
mãos, mas pode causar problemas quando ela estiver montada em um tripé. Se a estabilização
da imagem estiver ativada quando você fizer o enquadramento em uma posição e parar a
câmara nessa posição, a imagem continuará a se mover ou se deslocar após a câmara parar
de se mover. Isso sugere que há um retorno no sistema do tripé, porém esse não é caso. A
imagem continua a se mover simplesmente por causa do atraso no sistema de estabilização da
imagem da câmara.

Assim, recomenda-se que você desative a estabilização da imagem quan
montada em um tripé.

do a câmar

a estiver

87

Português
Operação dos travões dos movimentos horizontal e vertical

Os travões de fricção em cada um dos eixos permitem travar a cabeça em qualquer posição
selecionada. As alavancas de operação do travão do movimento horizontal [4] e do travão do
movimento vertical [3] estão localizadas no lado esquerdo da cabeça.

CUIDADO!

1. NÃO force as alavancas dos travões. O aperto precisa ser exclusivamente
nual.

ma

2. NÃO utilize os travões para complementar a resistência pois isso pode danificar

a cabeça.
Sempre certifique-se de que os travões estão totalmente liberados quando a
cabeça não estiver em uso.

Para aplicar o travão, gire totalmente a respectiva a
Para liberar o travão, gire totalmente a respectiva alavanca no se

lavanca no sentido horário.

ntido anti-horário.

Operação dos atritos dos movimentos horizontal e vertical

Os mecanismos de movimento horizontal e vertical usam o sistema Vinten Lubricated Friction
(LF) para garantir o movimento suave da câmara nesses eixos. O botão de ajuste do atrito do
movimento vertical [5] está situado na parte da frente da cabeça, do lado direito, e o botão de
ajuste do atrito do movimento horizontal [13] está situado na parte traseira da cabeça. Ambos
os botões de ajuste de resistência dispõem de escalas graduadas.

NOTA: A capacidade horizontal do tipo chicote não é afetada pela configuração da

movimento horizontal.

resistência d

Para aumentar a resistência, gire o botão de ajuste para uma graduação superior.
Para diminuir a resistência, gire o botão de ajuste para uma

CUIDADO! Minimize a resistência quando a cabeça não for ser utilizada durante

longos p
resistência.

o

graduação inferior.

eríodos para reduzir o desgaste dos componentes de

88

Português

Manutenção

Geral

Os produtos Vinten são robustos e estão em conformidade com os mais altos padrões de
engenharia. Os requisitos de manutenção são mínimos e limpezas regulares são suficientes
para uma operação sem problemas. A atenção aos pontos a seguir garantirá uma vida útil longa
e com necessidade mínima de consertos. Não efetue quaisquer ajustes na cabeça que não
aqueles descritos neste manual. Caso o produto apresente defeitos ou mau funcionamento,
devolva a cabeça a um centro de assistência autorizada da Vinten.

Limpeza

Durante a utilização em ambientes fechados, é necessário apenas uma limpeza regular com
um pano que não solte fios. A sujeira acumulada durante o armazenamento pode ser removida
com uma escova semirrígida ou um aspirador de pó. Uma atenção especial deve ser dada à
face esférica de montagem da cabeça, ao espaço entre o conjunto de movimento vertical e a
base e à base de montagem do tripé.

CUIDADO! NÃO utilize produtos de limpeza à base de solventes ou óleo, produtos

s ou escovas metálicas para remover a sujeira acumulada, pois

o

abrasiv
esses materiais/produtos danificarão as superfícies de proteção.
Utilize apenas produtos de limpeza à base de detergentes.

A utilização em ambientes ao ar livr
névoa salina (maresia) deve ser removida com água limpa o quanto antes. A areia e a sujeira
atuam como abrasivos e devem ser removidas com uma escova semirrígida ou com um
aspirador de pó.

e em condições adversas

requer cuidados especiais. A

Manutenção de rotina

Durante o uso, verifique o seguinte:

Verifique a iluminação da bolha de nível. Se necessári
Verifique a efetividade dos controles do atrito dos movimentos horizontal e vertical.

Reajuste-os caso necessário.
Verifique a efetividade dos travões dos movimentos horizon

caso necessário.

Não é necessário efetuar mais manutenções de rotina.

o, troque a pilha.

tal e ver

tical. Reajuste-os

89

Português
Substituição da pilha

(Fig. 4)

A pilha ilumina a bolha de nível [15] quando o botão [12] é pressionado. A pilha deve ser
substituída anualmente ou sempre que a iluminação for considerada inadequada.

ALERTA!

Se nenhuma carga útil for aplicada sobre a cabeça, gire completamente o
botão Perfect Balance no sentido anti-horário para reduzir a força do
contrapeso antes de inclinar a cabeça para a frente.

Para substituir a pilha:

Incline a cabeça para a frente para possibilit
Aplique o travão do movimento vertical [3].

Usando uma chave de fendas fina ou uma ferramenta semelhante, retire

osamen

cuidad

Retire a pilha do compartimento da pilha [10].

Respeitando a polaridade correta, coloque a pilha de substituiçã
compartimento da pilha [10].

Recoloque a tampa da pilha [10.1].
Pressione o botão [12] e certifique-se de que a bolha de nível [15] se ilumina por

x

imadamente 15 segundos.

apro

te a tampa do compartimento da pilha [10.1].

ar o acesso ao compartimento da pilha [10].

o [10.2] no

Ajuste das alavancas dos travões e dos botões de controle de resistência

As alavancas dos travões dos movimentos horizontal e vertical ([3], [4]) e os botões de ajuste
de resistência ([5], [13]) podem necessitar de ajustes após uma utilização prolongada. Os
ajustes dos controles de resistência devem ser realizados somente por técnicos competentes.
Esses ajustes podem ser realizados como parte das manutenções regulares da cabeça.
Contate um centro de assistência autorizada da Vinten para discutir a manutenção da sua
cabeça de movimento horizontal e vertical Vision blue5.

90

Português

Ajuste das alavancas dos travões dos moviment os horizontal e vertical
(Fig. 6) (Fig. 7)

Para ajustar as alavancas dos travões:

ALERTA!

Retire a carga útil antes de ajustar a alavanca do travão do movimento
horizontal. As alavancas dos travões dos movimentos horizontal e vertical
são ajustadas durante a fabricação de modo que os travões sejam
totalmente aplicados antes que as alavancas atinjam os batentes
superiores.
À medida que os travões assentam-se durante a utilização, pode ser
necess

ário reaju

star as alavancas.

Gire completamente a alavanca do travão no sentido anti-horário até
(posição de desativação).

Com uma chave de fendas plana ou uma ferramenta semelhante,
[19] que fixa a alavanca do travão até atingir o respectivo batente.

Gire a alavanca aproximadamente 15 graus p
seguir

, retire cuidadosamente a alavanca do eixo [18].

Gire manualmente o eixo do travão [18] no sentido horário até que o travão esteja
totalmente aplicado (posição de at

Gire o eixo do travão aproximadamente 60 graus no sentido anti-horário.
Reponha a alavanca no eixo do travão [18] girando

até que ela fique em posição (aproximadamente 15 graus).
Gire a alavanca no sentido horário até a po sição de desativação e empurre-a para o interior.
Com uma chave de fendas plana ou uma ferramenta semelhante, aperte o parafuso de

fixação [19].
Para testar o travão, gire a alavanca no sentido horár

esteja totalmente aplicado antes do batente superior ser atingido. A seguir, gire
completamente a alavanca no sentido anti-horário e certifique-se de que o travão esteja
totalmente desativado antes do batente inferior ser atingido. Caso necessário, ajuste
novamente a posição da alavanca.

Não aper

te excessivamente.

ivação).

ara baixo da posição de desativação e, a

-a lenta

mente no sentido anti-horário

io e certifique-se de que o travão

o batente inferior

desaperte o parafuso

Ajuste do botão de resistência
(Fig. 8)

Os botões de controle de atrito dos movimentos horizontal e vertical ([13], [5]) estão ajustados
de modo que a resistência começa a ser perceptível na área da seta no indicador [13.2].

Para reajustar os botões de resistência:

Libere os travões dos movimentos ho
Gir

e o botão de controle de resistência [13] até o parafuso sem cabeça [13.1] ficar

acessível. Us

ando uma chave Allen, desaperte o parafuso sem cabeça seis voltas.

rizontal e vertical.

91

Português

Mantenha o indicador [13.2] imóvel e gire lentamente o botão de resistência [13] 18
graus para a esquerda. 18 graus equivalem a dois cliques do mecanismo de retenção
ou metade do passo das protuberâncias do botão de controle.

Usando uma chave Allen, aperte cuidadosamente o par
ajustando a posição do botão de controle conforme necessário, de forma que o
parafuso sem cabeça fique corretamente posicionado em uma ranhura do indicador e
possa ser completamente apertado.

Para testar o ajuste, reduza a resistência par
certifique-se de que ela comece a ser perceptível na área da seta no indicador [13.2] e
que seja possível chegar a “9” no indicador. Reajuste o controle de resistência até que
esses resultados possam ser atingidos.

a zero. A seguir, aumente a resistência e

afuso sem cabeça [13.1],

92

Português

Lista de peças

A lista a seguir inclui conjuntos principais, peças sobressalentes que podem ser substituídas
pelos usuários e acessórios opcionais. Para obter informações adicionais sobre consertos ou
peças sobressalentes, entre em contato a Vinten ou seu distribuidor local da Vinten. Para obter
mais informações, visite o nosso website em www.vinten.com.

Conjuntos principais

Cabeça de movimento horizontal e vertical Vision blue5. . . . . . . . . . . . . . . . . . . . . V4105-0001

Conjunto de botão de fixação de base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Conjunto de punho de câmara (incl. fixação). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Peças sobressalentes que podem ser substituídas pelo usuário

Conjunto de botão de fixação de base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330-30

Kit de conjunto de botão de travão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3431-900SP

Kit de conjunto de placa desliza

Conjunto de pino e parafuso de câmara de 1/4 pol. . . . . . . . . . . . . . . . . . . . . . . . . V4045-1006

Parafuso de câmara de 1/4 pol.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2073

Parafuso de câmara de 3/8 pol.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4045-2074

Pilha (12V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C

Acessórios opcionais

Conju n t o de p l a ca d e s l i za n t e EN G p r o lo n g a d a ( i n c l . p a r a f us o s d e câ m a r a de 3 / 8 pol.). . . 3330-33
Adaptador automático com cunha ENG Quickfit
Cunha ENG Quickfit

®

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3763-11

nte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4043-1901

550-021

®

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3471-3

Esfera de 75 mm para adaptador de base de fixação de 100 mm. . . . . . . . . . . . . . . . 3330-243

Punho de câmara fixo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-110

Punho de câmara telescópico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3219-113

Tripé pozi-loc de duas fases em alumínio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3819-3

Espaçador de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3363-3

Espaçador intermédio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V4032-0001

Conjunto de três pés (para utilizar com espaçadores inter

Correia de transporte de tripé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3425-3P

Estojo maleável . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3358-3

médios) . . . . . . . . . . . . .3378-902SP

93

Português

94

日本語

目次

ページ

安全上の注意 - ご使用前にお読み く ださ い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

不要にな っ た電池の廃棄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

技術仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

機能紹介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

完全バラ ン ス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

バックライ ト付き水準器. . . . . . . . . . . . . . . . .

パン & チル ト
パン & チル ト

パンバー. . . . . . . . . . . . . . . . . . . .

カメラ装着. . . . . . . . . . . . . . . . . .

ド ラ ッ グ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

ブレーキ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

操作方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

パンバーを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

ヘ ッ ド を三脚へ取 り 付ける . . . . . . . . . . . . . . .

カメラを取り付ける. . . . . . . . . . . . . . . . . . . . .

ヘッドのバランスを調整する . . . . . . . . . . . . .

カ メ ラ の手ぶれ補正機構 . . . . . . . . . . . . . .

パン & チルト ブレーキを操作する . . . . . . . . .

パン & チル ト

ド ラ ッ グ を操作する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

メンテナンス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

クリーニング. . . . . . . . . . . . . . . .

日常の メ ンテ ナ ン ス . . . . . . . . . . . . . . . . . . . . .

電池交換. . . . . . . . . . . . . . . . . . . .

ブレーキノブと ド ラ ッグノブの調節 . . . . . . . . . . . . . . . . . . .

パン & チルト

ド ラ ッ グノ ブの調節 . . . . . . . . . . . . . . . . .

ブレーキノ ブの調節 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

パーツ リ ス ト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

. . . . . . . . . . . . . . . . . . . . 105

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

95

日本語

安全上の注意 - ご使用前にお読み く だ さ い

本操作ガ イ ド の警告表示について

安全に関する 警告お よ び注意は以下の指示に含め ます。 人身のケガ を 防 ぐ た め、
また製品の損傷を防ぐ ため、 安全に関す る指示を 順守す る 必要があ り ま す。

用途

ヴィジョ ン blue5 パン & チル ト ヘ ッ ド は、 プ ロ カ メ ラ マ ン 向け に設計 さ れた、 最大荷重 12kg
（付属品を 含めた重量） の小型カ メ ラ用の本格的な カ メ ラサポー ト システム です。 ヘ ッ ド は適
切な荷重に対応し た三脚に取り 付けて く だ さ い。

警告

1. 操作方法を正し く 理解したうえでご利用 く ださい。

2. 本来の用途以外の目的で使用 し ない で く だ さ い。

3. 本操作ガ イ ド に記載さ れてい る 以外の メ ン テ ナ ン ス につい ては、 ヴ ィ ン

テ ンサービ スセ ン ターまたは取扱店に お問い合わせ く だ さ い。

不要にな っ た電池の廃棄

不要な電池は、 お住まいの地域の規制に従い、 注意し て廃棄し て く だ さ い。 不要な電池を 正 し

く 廃棄する こ と に よ り、 環境お よび健康に悪影響 を及ぼす原因を潜在的に防ぐ こ と がで き ま

す。 ま た、 自然資源の節約に も つ なが り ます。

• 電池を 一般の家庭ごみ と 一緒に廃棄 し ない で く だ さ い。

• 電池を 火の中に投 じ ない で く だ さ い。 爆発する可能性があ り ます。

製品内の電子部品は電池を使用 し ています。 本マ ニ ュ アルに記載 され ている、 電池を安全に交
換する方法の指示 を よ く お読み く だ さ い。

電池の交換の際は、 製品が使用に推奨す る電池と 同 じ 電池、 ま たは同等の電池のみご使用 く
ださい。

電池がシ ョ ー ト し ないよ う に注意 し て く だ さ い。 電池のプ ラ ス端子 と マ イ ナス端子の間に金
属が直接触れた場合、 事故につな がるシ ョ ー ト がお き る こ と があ り ます。 電池端子のシ ョ ー

ト は電池の損傷および放電の原因に な り ま す。

96

日本語

技術仕様

重量 （パ ンバー、 カ メ ラプ レー ト、 ボール ク ランプ を含む） . . . . . . . . . . . . . . . . . . . . . . 2.4kg

高さ （取り付け面まで） . . . . . . . . . . .

長さ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.1cm

12.9cm

14.8cm

荷重範囲 -重心高 100mm時（

チル ト 範囲 . . . . . . . . . . . . . . . . . . . . .

パン範囲. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360°

ウン タ ーバラ ン ス . . . . . . . . . . . . . . . . . . . . . . . . . .

カ

三脚の固定 . . . . . . . . . . . . . . . . . . . . .

水準器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12V

カウンターバランス表（図3） を参照） . . . . . . . . . . . 5.5–12kg

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±90°

. . . . . . . . . . . . . . . . . . . . 無段階完全バラ ン ス

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75mm ボール

. . . . . . . . . . . . . . . . . . . 青色 LEDバック ライ ト付き

97

日本語

ヴィジョン blue5

各部の名称 （左前部）

（図 1）

[1] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/4"VHS ピンアダプター

[2]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[3]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[4]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[5]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[6]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[7]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[8]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . カ メ ラプ レ ー ト

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . チル トブレーキノブ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . パン ブ レーキ ノ ブ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . チル トドラッグノブ

. . . . . . . . . . . . . . . . . . . . . . . . . カ メ ラ プレー ト 固定 ノ ブ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . パンバー ク ランプ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . パンバー

ヴィジョン blue5

各部の名称 （左後部）

（図 2）

[9]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . プ ラ ッ ト フ ォーム

[10]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[11]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[12]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[13]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[14]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[15]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[16]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

[17]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . バ ッ テ リ ーボッ ク ス

. . . . . . . . . . . . . . . . . . . . . . カ ウ ン ターバ ラ ン ス ノ ブ

. . . . . . . . . . . . . . . . . . 水準器バ ッ ク ラ イ ト スイ ッ チ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . パンド ラッグノ ブ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ボール ク ラン プ

. . . . . . . . . . . . . . . . . . . . . . バ ッ ク ラ イ ト 付 き水準器

. . . . . . . . . . . . . . . . . . . . . . . . . . パン バー取り付け部

. . . . . . . . . . . . . . . . カ メ ラプ レー ト リ リ ースボ タ ン

98

日本語

機能紹介

ヴィジョ ン blue5 パン & チル ト ヘ ッ ド は、 完全バ ラ ンスシステム を 採用 し 、 プ ロ 仕様の各種
ビデオカ メ ラをサポート し ます。 ヘッ ド には、 パン & チル ト 動作を可能にす る調整可能な ス
プリング式カウンターバランス機構と LF ド ラ ッ グ技術を 搭載 し 、 調整可能な カ メ ラ 取 り付け
プ レ ー ト が組み込まれ ていま す。 パ ン & チル ト ブレーキ、 ド ラ ッ グ、 カウン タ ーバラ ンスの
調整お よび設定は、 撮影中に も簡単に行え ま す。

完全バラ ンス

ヘッド後部にあるカウンターバランスノブ （11） を 使用 し て、 バ ラ ンス を調節 し ます。 バ ラ
ンス を保つ こ と がで き る最大 ・ 最小荷重、 およびその負荷に よ る チル ト 角範囲は、 カ メ ラ の
重量な らびに重心 （C of G）高に左右されます。

このカウンターバランス表 （図 3） はバランスを維持できる荷重範囲と重心高を示します。 表

内の色付きの領域は、 各チル ト 角範囲におい てバラ ン ス を保つ こ と がで き る、 荷重 と 重心高
の関係を 表 し ていま す。 右の領域は、 荷重お よび重心高が高 く な る につれて、 チル ト 範囲が
徐々に小 さ く な っ てい る こ と を 示 し てい ま す。 荷重 と重心高の組み合わせが色付きの範囲外
にな る場合、 バ ラ ンス を保つには重量を減 ら すか重心高を 下げ る必要があ り ま す。

パン & チル ト ド ラ ッ グ

パン & チル ト 機構は と も に ヴ ィ ン テ ンの特許技術であ る LF （油圧） システム を 採用 し 、 カ メ

ラの滑らかな動きを可能にします。 両ド ラ ッグはパン ド ラ ッグノブ （13）とチルトドラッグ
ノブ （5） で調節で き ま す。 ホ イ ッ プパン機構はパン ド ラ ッ グ設定の影響を受けません。

パン & チル ト ブレーキ

パン & チル ト ブレーキでヘ ッ ド をあら ゆる位置に自在に ロ ッ ク す る こ とが可能で す。 パ ン ブ
レーキノ ブ （4）とチルトブレーキノブ（3） はヘ ッ ド の左側面に配置 さ れていま す。

バ ッ ク ラ イ ト 付 き 水準器

バックライ ト付き水準器 （15） を 使用 し て、 ヘ ッ ド を水平に保ち ます。 暗い場所では、 水準
器バ ッ ク ラ イ ト ス イ ッ チ （12） を押す と 水準器の照明 を点灯する こ と がで き ま す。 バ ッ ク ラ

イトは15 秒間点灯 し ます。 水準器の電池はプ ラ ッ ト フ ォーム下部のバ ッ テ リ ーボ ッ ク ス

（10）に取り付けます。

パンバー

パンバー取 り付け部 （16） はヘ ッ ド 後部の プ ラ ッ ト フ ォ ームの両側に配置さ れて い ます。 パ
ンバー （8）はパンバークランプ（7） で装着 し 、 取 り 付け部の菊座で角度 を調節で き ます。
固定長パンバーが付属し ていますが、 必要に応じ てパ ンバー を も う 1 本装着す る こ と がで き
ます。

カメラ装着

カメラは、 カメラ底面に取り付けたカメラプレート （2）をプラットフォーム（9）後部から

ヘ ッ ド に取 り 付け、 カ メ ラ プ レー ト 固定 ノ ブ （6） で し っ か り 固定し ま す。 固定 ノ ブに よ っ て

カ メ ラの不慮の落下を防ぎます。 カ メ ラ プ レー ト （2）には、1/4"VHS ピンアダプター （1）
と 2 つの 3/8" カメラ固定ねじが付属しています。

99
