Page 1

MB 2 R, MB 2 RC MB 2 RT

Gebrauchsanleitung

Instruction manual

EN FR

Manuel d’utilisation Gebruiksaanwijzing

Istruzioni per l'uso

Manual de instrucciones Manual de utilização

Bruksanvisning

NO SV

Bruksanvisning

Käyttöopas Betjeningsvejledning

Instrukcja obsługi

PL HU

Használati útmutató Uputstvo za upotrebu

Upute za uporabu

HR LV

Lietošanas pamācība Naudojimo instrukcija

Instrucţiuni de utilizare

RO RU

Инструкция по эксплуатации

Инструкция за експлоатация

Посібник з експлуатації

Kasutusjuhend

MB 2.2 R MB 2.2 RC MB 2.2 RT

www.viking-garden.comA

Page 2

Page 3

0478 111 9926 A

Page 4

2 3

0478 111 9926 A

Page 5

4 5

6 7

0478 111 9926 A

Page 6

9 10

0478 111 9926 A

Page 7

11 12

0478 111 9926 A

Page 8

0478 111 9926 A

Page 9

0478 111 9926 A

Page 10

0478 111 9926 A

Page 11

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING Gerät wünscht Ihnen

Geschäftsführung

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 9

Allgemein 9 Anleitung zum Lesen der

Gebrauchsanleitung 10

Gerätebeschreibung 10 Zu Ihrer Sicherheit 10

Allgemein 10 Tanken – Umgang mit Benzin 12 Bekleidung und Ausrüstung 12 Transport des Geräts 12 Vor der Arbeit 13 Während der Arbeit 13 Wartung und Reparaturen 15 Lagerung bei längeren

Betriebspausen 16 Entsorgung 16

Symbolbeschreibung 16 Lieferumfang 17 Gerät betriebsbereit machen 17

Allgemein 17 Lenker montieren 17 Kraftstoff und Motoröl 17

Bedienelemente 18

Allgemein 18 Lenker umklappen 18 Starterseil ein- und aushängen 18 Schnitthöhenverstellung 18

Sicherheitseinrichtungen 18

Bügel Motorstopp 18

Hinweise zum Arbeiten 19

Allgemeine Informationen zum Mulchen 19

Wann darf gemulcht werden? 19 Wie sollte gemulcht werden? 19

Wie oft sollte gemulcht werden? 19

Gerät in Betrieb nehmen 19

Verbrennungsmotor starten 19 Verbrennungsmotor abstellen 20 Fahrantrieb (MB 2 RT) 20

Wartung 20

Gerät reinigen 20 Messerverschleiß prüfen 20 Mähmesser schärfen 21 Mähmesser aus- und einbauen 21 Verbrennungsmotor 21 Räder und Getriebe 21 Aufbewahrung (Winterpause) 22

Transport 22

Umweltschutz 22 Übliche Ersatzteile 22 Serviceplan 23

Übergabebestätigung 23 Servicebestätigung 23

Verschleiß minimieren und Schäden vermeiden 23

CE-Konformitätserklärung des Herstellers 24

Technische Daten 24 Fehlersuche 25

2. Zu dieser Gebrauchsanleitung

2.1 Allgemein

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.

Page 12

VIKING arbeitet ständig an der Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.

2.2 Anleitung zum Lesen der Gebrauchsanleitung

Bilder und Texte beschreiben bestimmte Handhabungsschritte.

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.

Blickrichtung: Blickrichtung bei Verwendung links und

rechts in der Gebrauchsanleitung:

Der Benutzer steht hinter dem Gerät (Arbeitsposition).

Kapitelverweis:

Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (Ö 4.)

Kennzeichnung von Textabschnitten:

Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

● Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...

Generelle Aufzählungen:

– Einsatz des Produkts bei Sport- oder

Wettbewerbsveranstaltungen

Texte mit zusätzlicher Bedeutung:

Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.

Gefahr!

Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.

Warnung!

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.

Vorsicht!

Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden.

Hinweis

Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.

Texte mit Bildbezug:

Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

3. Gerätebeschreibung

1 Bügel Motorstopp

2 Bügel Fahrantrieb (MB 2 RT) 3 Lenker 4 Seilführung 5 Schnellspanner 6 Seilzugführung 7 Schnitthöhenverstellung hinten 8 Schnitthöhenverstellung vorne 9 Tragegriff vorne

10 Verbrennungsmotor 11 Primer (MB 2 R) 12 Kabelclip

MB 2 RC: 1 St.

4. Zu Ihrer Sicherheit

4.1 Allgemein

Bei der Arbeit mit dem Gerät sind diese UnfallVerhütungsvorschriften unbedingt zu befolgen.

Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung

aufmerksam durchgelesen werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separaten Gebrauchsanleitung Verbrennungsmotor entnehmen können.

0478 111 9926 A - DE

Page 13

Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.

Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

Lebensgefahr durch Erstickung!

Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.

Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt

fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Dieses Gerät ist nicht dafür bestimmt, von Personen (insbesondere von Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelhafter Erfahrung und/oder mangelhaftem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Das Gerät ist für den privaten Gebrauch konzipiert.

Achtung – Unfallgefahr!

Der Rasenmäher ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.

Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung):

– zum Trimmen von Büschen, Hecken

und Sträuchern,

– zum Schneiden von Rankgewächsen,

– zur Rasenpflege auf

Dachbepflanzungen und in Balkonkästen,

– zum Häckseln und Zerkleinern von

Baum- und Heckenschnitt,

– zum Reinigen von Gehwegen

(Absaugen, Fortblasen),

– zum Einebnen von Bodenerhebungen

wie z. B. Maulwurfshügeln.

Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von VIKING zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem VIKING Fachhändler.

Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.

Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige

Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten. Solche Symptome, die hauptsächlich in

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 14

den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung):

– Gefühllosigkeit, –Schmerzen, – Muskelschwäche, – Hautverfärbungen, – unangenehmes Kribbeln.

4.2 Tanken – Umgang mit Benzin Lebensgefahr!

Benzin ist giftig und hochgradig entflammbar.

Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.

Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht

rauchen! Tanken Sie nur im Freien und rauchen Sie

während des Betankens nicht. Vor dem Tanken Verbrennungsmotor

abstellen und abkühlen lassen. Benzin ist vor dem Starten des

Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft

oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

Den Kraftstofftank nicht ganz füllen, sondern nur bis ca. 4 cm unter den Rand des Einfüllstutzens, damit der Kraftstoff Platz zum Ausdehnen hat.

Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).

Verschütteter Kraftstoff ist stets aufzuwischen.

Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.

Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

4.3 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger

Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen.

Bei Wartungs- und

Reinigungsarbeiten sowie beim

Transport des Geräts zusätzlich

stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

4.4 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.

Das Gerät nicht mit laufendem Verbrennungsmotor transportieren. Vor dem Transport Verbrennungsmotor ausschalten, Messer auslaufen lassen und Zündkerzenstecker abziehen.

Das Gerät nur mit ausgekühltem Verbrennungsmotor und ohne Kraftstoff transportieren.

Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden.

Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (Ö 13.)

0478 111 9926 A - DE

Page 15

Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

4.5 Vor der Arbeit

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.

Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss, Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten – Brandgefahr! Gerät vor der Inbetriebnahme durch Fachhändler instand setzen lassen.

Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können.

Vor dem Gebrauch des Geräts sind defekte sowie alle anderen abgenutzten und beschädigten Teile zu ersetzen. Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu

erneuern. Ihr VIKING Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.

Vor dem Gebrauch des Geräts den festen und sicheren Sitz des Zündkerzensteckers auf der Zündkerze kontrollieren.

Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren,

– ob das Gerät in vorschriftsmäßig

montiertem Zustand ist.

– ob sich das Schneidwerkzeug und die

gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten. (Ö 12.2)

– ob der Tankdeckel ordnungsgemäß

aufgeschraubt ist.

– ob der Tank und kraftstoffführende

Teile sowie der Tankdeckel in einwandfreiem Zustand sind.

– ob die Sicherheitseinrichtungen (z. B.

Bügel Motorstopp, Gehäuse, Lenker, Schutzgitter) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.

– ob die Ölverschlusskappe

ordnungsgemäß aufgeschraubt ist.

Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler.

4.6 Während der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.

Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden. Insbesondere Bügel Motorstopp niemals am Lenkholm fixieren (z. B. durch Anbinden).

Achtung – Verletzungsgefahr!

Führen Sie niemals Hände oder

Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer.

Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen.

Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr. Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 16

Abgase:

Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.

Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese

Gase enthalten giftiges Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden.

Starten:

Starten Sie das Gerät mit Vorsicht, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (Ö 11.) Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

Das Gerät darf beim Starten nicht gekippt werden.

Beim Starten darf der Bügel Fahrantrieb nicht betätigt werden.

Arbeiten an Hanglagen:

Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden.

Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden.

Verletzungsgefahr!

25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge.

Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten.

Arbeitseinsatz:

Verletzungsgefahr!

Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.

Versuchen Sie nicht das Messer zu inspizieren, während der

Rasenmäher in Betrieb ist. Umlaufendes Messer kann zu Verletzungen führen.

Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.

Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.

Stolpergefahr!

Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Müllhalden, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.

Schalten Sie den Verbrennungsmotor aus, lassen Sie das Arbeitswerkzeug zum Stillstand kommen und ziehen Sie den Zündkerzenstecker ab,

– wenn Sie das Gerät verlassen bzw.

wenn es unbeaufsichtigt ist,

– bevor Sie nachtanken. Tanken Sie nur

bei ausgekühltem Verbrennungsmotor.

Brandgefahr!

– bevor Sie Blockierungen lösen oder

Verstopfungen im Mähwerksgehäuse beseitigen,

– bevor Sie das Gerät anheben und

tragen, – bevor Sie das Gerät transportieren, – bevor Arbeiten am Mähmesser

durchgeführt werden,

0478 111 9926 A - DE

Page 17

– bevor das Gerät überprüft oder

gereinigt wird oder bevor sonstige Arbeiten (z. B. Umklappen des Lenkers) an ihm durchgeführt werden,

– wenn ein Fremdkörper getroffen wurde

oder falls der Rasenmäher abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät erneut starten und mit ihm arbeiten.

Verletzungsgefahr!

Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Der Rasenmäher darf insbesondere mit beschädigter oder verbogener Messerwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – VIKING empfiehlt den VIKING Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse

fehlen. Schalten Sie den Verbrennungsmotor aus, – wenn Sie das Gerät von und zu der zu

bearbeitenden Rasenfläche schieben,

– bevor Sie das Gerät auf eine nicht mit

Gras bewachsene Fläche schieben,

– wenn das Gerät zum Transport

angekippt werden muss,

– bevor Sie die Schnitthöhe einstellen.

4.7 Wartung und Reparaturen

Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und

Wartungsarbeiten das Gerät auf festem, ebenem Boden abstellen, den Verbrennungsmotor abstellen und abkühlen lassen sowie den Zündkerzenstecker abziehen.

Verletzungsgefahr durch das Mähmesser!

Durch Ziehen am Starterseil wird das Arbeitswerkzeug in eine Drehbewegung versetzt. Achten Sie stets auf ausreichenden Abstand zum Mähmesser, insbesondere von Händen und Füßen, wenn Sie am Starterseil ziehen.

Gerät insbesondere vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer auskühlen lassen. Es können Temperaturen von 80° C und mehr erreicht werden. Verbrennungsgefahr!

Der direkte Kontakt mit Motoröl kann gefährlich sein, außerdem darf Motoröl nicht verschüttet werden. VIKING empfiehlt, das Einfüllen von Motoröl bzw. einen Motorölwechsel dem VIKING Fachhändler zu überlassen.

Reinigung:

Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (Ö 12.1)

Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern.

Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING Geräts beeinträchtigen kann.

Um Brandgefahr zu vermeiden, ist der Bereich der Kühlluftöffnungen, der Kühlrippen und der Bereich des Auspuffs frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.

Wartungsarbeiten:

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur vom VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von VIKING für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.

VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 18

erkennt man an der VIKINGErsatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.

Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (VIKING empfiehlt den VIKING Fachhändler).

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VIKING Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.

Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Prüfen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.

Ändern Sie niemals die Grundeinstellung des Verbrennungsmotors und überdrehen sie ihn nicht.

Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

4.8 Lagerung bei längeren Betriebspausen

Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Das Gerät mit entleertem Tank und den Kraftstoffvorrat in einem abschließbaren und gut durchlüfteten Raum aufbewahren.

Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

Falls der Tank zu entleeren ist, etwa zur Stilllegung vor der Winterpause, sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (z. B. durch Leerfahren).

Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.

Gerät nur mit abgezogenem Zündkerzenstecker einlagern.

Das Gerät im betriebssicheren Zustand lagern.

4.9 Entsorgung

Abfallprodukte wie Altöl oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleißteile können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. VIKING empfiehlt den VIKING Fachhändler.

Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Zündkabel entfernen, Tank entleeren und Motoröl ablassen.

Verletzungsgefahr durch das Mähmesser!

Lassen Sie auch einen ausgedienten Rasenmäher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und insbesondere das Mähmesser außerhalb der Reichweite von Kindern aufbewahrt werden.

5. Symbolbeschreibung

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung lesen.

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

0478 111 9926 A - DE

Page 19

Verletzungsgefahr!

Vor Arbeiten am Schneidwerkzeug, vor Wartungsund Reinigungsarbeiten Zündkerzenstecker abziehen.

Verletzungsgefahr!

Hände und Füße von den Messern fernhalten!

Schneideinrichtung läuft nach dem Ausschalten wenige Sekunden nach (Bremse des Verbrennungsmotors/Messerbremse).

MB 2 RT:

Verbrennungsmotor starten.

Verbrennungsmotor abstellen.

Fahrantrieb einschalten.

6. Lieferumfang

Pos. Bezeichnung Stk. A Grundgerät mit Lenker 1

− Gebrauchsanleitung 1

Pos. Bezeichnung Stk.

− Gebrauchsanleitung

Verbrennungsmotor

7. Gerät betriebsbereit machen

7.1 Allgemein

Verletzungsgefahr

Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (Ö 4.)

● Gerät für alle beschriebenen Arbeiten

auf einen waagrechten, ebenen und festen Untergrund stellen.

7.2 Lenker montieren

● Lenker (1) vorsichtig

hochklappen, dabei darauf achten, dass die Seilzüge nicht eingeklemmt werden.

● Vormontierte Schnellspanner (2)

festdrehen (es sollte etwa ein Gewindegang der Schraube hervorstehen) und nach oben klappen.

Montage überprüfen

● Die Schnellspanner (1) müssen

so stark angezogen sein, dass sie eng am Lenker anliegen und das Lenkeroberteil fest mit dem Lenkerunterteil verbunden ist. Wenn der Lenker nicht fest montiert ist, oder die Schnellspanner nicht korrekt sitzen, die Schnellspanner aufklappen und durch Aus- und wieder Eindrehen korrekt einstellen.

● Korrekte Lage der Seilzüge (2, 3) und

des Kabelclips (4, MB 2 RC) überprüfen.

7.3 Kraftstoff und Motoröl

Schäden am Gerät vermeiden!

Vor dem ersten Startvorgang Motoröl einfüllen. Zum Einfüllen von Motoröl bzw. zum Auftanken geeignete Einfüllhilfe (z. B. Trichter) verwenden.

Motoröl:

Das zu verwendende Motoröl und Ölfüllmenge der Gebrauchsanleitung Verbrennungsmotor entnehmen. Füllstandskontrolle regelmäßig durchführen (siehe Gebrauchsanleitung Verbrennungsmotor). Das Unter- und Überschreiten des richtigen Ölstands ist zu vermeiden. Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben.

Kraftstoff:

Empfehlung: frische Markenkraftstoffe, Benzin bleifrei. Angaben zur Kraftstoffqualität (Oktanzahl) sind der Gebrauchsanleitung Verbrennungsmotor zu entnehmen.

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 20

8. Bedienelemente

8.1 Allgemein Verletzungsgefahr

Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (Ö 4.)

● Gerät für alle beschriebenen Arbeiten

auf einen waagrechten, ebenen und festen Untergrund stellen.

8.2 Lenker umklappen

Zum platzsparenden Transportieren und Aufbewahren kann der Lenker umgeklappt werden.

Klemmgefahr!

Durch das Lösen der Schnellspanner kann der Lenker unkontrolliert umklappen.

Halten Sie den Lenker deshalb stets mit einer Hand fest, während Sie die Befestigung lösen.

● Verbrennungsmotor abstellen und

Zündkerzenstecker abziehen. (Ö 11.2)

● Starterseil aushängen. (Ö 8.3)

● Schnellspanner (1) links und rechts

öffnen und den Lenker (2) vorsichtig nach vorne legen.

8.3 Starterseil ein- und

aushängen Einhängen

● Zündkerzenstecker vom

Verbrennungsmotor abziehen.

● Bügel Motorstopp (1) zum Lenker drücken und halten.

● Starterseil (2) langsam ausziehen.

● Bügel Motorstopp (1) loslassen und

Starterseil (2) in die Seilzugführung (3) einhängen.

● Zündkerzenstecker aufstecken.

Aushängen

● Zündkerzenstecker vom Verbrennungsmotor abziehen.

● Starterseil (2) von der Seilzugführung (3) aushängen.

8.4 Schnitthöhenverstellung

Verletzungsgefahr!

Vor dem Einstellen der Schnitthöhe den Verbrennungsmotor abstellen.

Es können 4 verschiedene Schnitthöhen zwischen 28 mm und 85 mm eingestellt werden.

Stufe 1 = kleinste Schnitthöhe Stufe 4 = größte Schnitthöhe

Verletzungsgefahr!

Die Einstellung an der Vorderachse und der Hinterachse muss identisch sein.

1 Schnitthöhe hinten einstellen

● Die gewünschte Schnitthöhe mit der Hinterachse (1) einstellen. Dazu das Gerät mit einer Hand abstützen und die Hinterachse zuerst auf einer Seite, dann auf der anderen

Seite in die gewünschte Stufe bringen. Dabei darauf achten, dass sie sich links und rechts in der gleichen Stufe befindet (Hinterachse steht parallel zum Gehäuse).

2 Schnitthöhe vorne einstellen

● MB 2 RT:

Schnitthöhenverstellhebel (2) nach außen drücken, in die gewünschte Stufe stellen und einrasten lassen.

● MB 2 RC, MB 2 R:

Die gewünschte Schnitthöhe mit der Vorderachse (3) einstellen. Dazu das Gerät mit einer Hand abstützen und die Vorderachse zuerst auf einer Seite, dann auf der anderen Seite in die gewünschte Stufe bringen. Dabei darauf achten, dass sie sich links und rechts in der gleichen Stufe befindet (Vorderachse steht parallel zum Gehäuse).

9. Sicherheitseinrichtungen

Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

Verletzungsgefahr!

Wird bei einer der Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, VIKING empfiehlt den VIKING Fachhändler.

9.1 Bügel Motorstopp

Der Rasenmäher ist mit einer MotorstoppVorrichtung ausgestattet.

0478 111 9926 A - DE

Page 21

Im laufenden Betrieb wird durch Loslassen des Bügels Motorstopp der Verbrennungsmotor abgestellt. Der Verbrennungsmotor und das Messer kommen innnerhalb von 3 Sekunden zum Stillstand.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zum Fachhändler bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

Vorteile

Das Entleeren des Grasfangkorbes und Entsorgen des Schnittgutes entfällt. Das Unkrautwachstum wird verlangsamt und erhebliche Düngermengen können eingespart werden.

10.2 Wann darf gemulcht werden?

VIKING empfiehlt, nur bei trockenem Rasen und bei nicht zu hohem Grasstand zu mulchen. Ist der Grasstand zu hoch, sollte der Rasen in zwei Arbeitsgängen gemäht werden. (Ö 10.3)

Vorsicht!

Bei zu geringer Schnitthöhe oder nassem Rasen kann das Gehäuse verstopfen und das Messer blockieren!

Zweiter Arbeitsgang: 12 bis 24 Stunden nach dem ersten Arbeitsgang den Rasen im rechten Winkel zur ersten Mährichtung auf die gewünschte Grashöhe mulchen.

10.4 Wie oft sollte gemulcht werden?

Einen schönen und dichten Rasen erhält man durch häufiges Mulchen und Kurzhalten des Rasens.

Hauptwachstumsperiode:

Frühling: min. 2-mal pro Woche mulchen. Sommer und Herbst: min. 1-mal pro Woche mulchen.

11. Gerät in Betrieb nehmen

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

10. Hinweise zum Arbeiten

10.1 Allgemeine Informationen zum

Mulchen

Beim Mulchen wird das abgeschnittene Gras durch eine spezielle Führung des Luftstroms im Messerbereich mehrmals zerschnitten und danach wieder in die Grasnarbe zurückgeblasen. Das Schnittgut verbleibt auf der Rasenfläche.

Nutzen

Der verrottende Rasenschnitt gibt dem Boden organische Nährstoffe zurück und dient dadurch als natürlicher Dünger.

0478 111 9926 A - DE

10.3 Wie sollte gemulcht werden?

Voraussetzungen für ein gutes Mulchergebnis:

– optimale Schnitthöhe einstellen: Ein

Drittel der Grashöhe soll abgeschnitten werden.

– gut geschärfte Messer verwenden. – Mährichtung variieren und auf

Überlappung der Mähbahnen achten.

Arbeitsweise bei hohem Grasstand

Bei hohem Grasstand sollte der Rasen in zwei Arbeitsgängen bearbeitet werden.

Erster Arbeitsgang: Den Rasen mit der höchsten Schnitthöhe vorschneiden.

11.1 Verbrennungsmotor starten

Schäden am Gerät vermeiden!

Den Verbrennungsmotor nicht im hohen Gras bzw. in tiefster Schnitthöhe starten. Ein erschwerter Startvorgang wäre die Folge. Nach dem Startvorgang arbeitet der Verbrennungsmotor aufgrund einer Fixgaseinstellung immer mit optimaler Arbeitsdrehzahl.

Startvorgang bei kaltem Verbrennungsmotor:

● Nur bei MB 2 R:

Primer (1) dreimal drücken.

● Bügel Motorstopp (2) zum Lenker drücken und halten.

Page 22

● Starterseil (3) langsam bis zum Kompressionswiderstand ausziehen. Anschließend kräftig und schnell bis auf Armlänge durchziehen. Starterseil (3) langsam zurückführen, damit es wieder aufgerollt werden kann. Vorgang wiederholen, bis der Verbrennungsmotor läuft.

Startvorgang bei warmem Verbrennungsmotor:

Schäden am Gerät vermeiden!

Bei warmem Verbrennungsmotor muss der Primer nicht mehr gedrückt werden. Es ist jedoch zu beachten, dass bei sehr kaltem Wetter der Verbrennungsmotor schnell abkühlen kann.

● Startvorgang wie bei kaltem Verbrennungsmotor.

Nur bei MB 2 R:

Das Drücken des Primers (1) entfällt.

11.2 Verbrennungsmotor

abstellen

● Bügel Motorstopp (1) loslassen.

Der Verbrennungsmotor und das Messer kommen innnerhalb von 3 Sekunden zum Stillstand.

11.3 Fahrantrieb (MB 2 RT)

Hinweis

Das Modell MB 2 RT hat einen Vorderradantrieb.

1 Fahrantrieb einschalten

● Verbrennungsmotor starten. (Ö 11.1)

● Bügel Fahrantrieb (1) zum Lenker ziehen und halten.

Der Fahrantrieb wird aktiviert und der Rasenmäher setzt sich vorwärts in Bewegung.

2 Fahrantrieb ausschalten

● Bügel Fahrantrieb (1) loslassen.

Der Fahrantrieb wird deaktiviert und der Rasenmäher bleibt stehen.

Der Verbrennungsmotor und das Messer laufen weiter.

12. Wartung

Verletzungsgefahr!

Vor allen Wartungs- oder Reinigungsarbeiten am Gerät das Kapitel "Zu Ihrer Sicherheit" (Ö 4.), insbesondere das Unterkapitel "Wartung und Reparaturen" (Ö 4.7), sorgfältig lesen und alle Sicherheitshinweise genau beachten.

Vor allen Wartungs- und Reinigungsarbeiten das Gerät abkühlen lassen und den Zündkerzenstecker abziehen!

Jährliche Wartung durch den Fachhändler:

Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. VIKING empfiehlt den VIKING Fachhändler.

12.1 Gerät reinigen Wartungsintervall:

Nach jedem Einsatz.

Verletzungsgefahr!

Verbrennungsmotor abstellen, Gerät abkühlen lassen und Zündkerzenstecker abziehen. Vor dem Aufstellen des Gerätes in die Reinigungsposition den Kraftstofftank entleeren (leerfahren).

Gerät in Reinigungsposition bringen

● Schnellspanner (1) öffnen und Lenker (2) nach hinten ablegen.

● Gerät vorne anheben und wie abgebildet in die Reinigungsposition aufstellen.

12.2 Messerverschleiß prüfen

Wartungsintervall:

Vor jedem Einsatz.

Verletzungsgefahr!

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell.

Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

0478 111 9926 A - DE

Page 23

Prüfvorgang

● Gerät in die Reinigungsposition bringen. (Ö 12.1)

● Messer (1) reinigen und auf Beschädigungen (Kerben oder Risse) überprüfen.

● Messerstärke (A) an mehreren Stellen mit einem Messschieber (2) nachmessen.

● Rückschliff (B) nachmessen. Dazu ein Lineal (3) wie abgebildet an die vordere Messerkante anlegen.

Verschleißgrenzen

Die Messerstärke (A) muss an jeder Stelle mindestens 2mm betragen. Die wichtigsten Stellen sind in der Abbildung markiert.

Die Schneiden dürfen beim Schärfen maximal 5mm – Abstand (B) (Rückschliff) – zurückgeschliffen werden.

12.3 Mähmesser schärfen

Sollten Ihnen nötige Kenntnisse oder Hilfsmittel fehlen, empfehlen wir, das Schärfen des Messers einem Fachmann zu überlassen. Bei falsch geschliffenem Messer (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Gerätes beeinträchtigt.

Schärfanleitung

● Mähmesser ausbauen. (Ö 12.4)

● Mähmesser während des

Schärfvorganges kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.

● Mähmesser gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.

● Schärfwinkel von 30° einhalten.

● Verschleißgrenzen (Ö 12.2) beachten.

12.4 Mähmesser aus- und

einbauen

Verletzungsgefahr!

Nur mit Handschuhen arbeiten.

Das Mähmesser muss erneuert werden, wenn Kerben oder Risse erkennbar sind oder wenn eine Verschleißgrenze (Ö 12.2) errreicht ist.

Demontage

● Mähmesser (1) festhalten und Messerschraube (2) lösen.

● Messerschraube (2), Sicherscheibe (3) und Mähmesser (1) entnehmen.

Montage

● Messerauflagefläche und Messerbuchse (4) reinigen.

● Messerschraube (2) mit Loctite 243 versehen.

● Mähmesser (1) wie abgebildet auf die Messerbuchse (4) setzen.

● Sicherscheibe (3) wie abgebildet auflegen und mit der Messerschraube (2) mit 60 - 65 Nm festziehen.

Verletzungsgefahr!

Das vorgeschriebene Anziehmoment der Messerschraube muss eingehalten werden. Die Sicherscheibe (3) muss bei jeder Messermontage erneuert werden. Die Messerschraube (2) muss bei jedem Messertausch erneuert werden.

12.5 Verbrennungsmotor Wartungsintervall:

Siehe Gebrauchsanleitung Verbrennungsmotor.

Allgemein Hinweise:

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel.

Die empfohlenen Ölwechsel-Intervalle sowie Informationen über Motoröl und Ölfüllmenge finden Sie ebenfalls in der Gebrauchsanleitung Verbrennungsmotor.

Die Kühlrippen müssen stets sauber gehalten werden, um eine ausreichende Kühlung des Verbrennungsmotors zu gewährleisten.

12.6 Räder und Getriebe

Die Lager der Räder sind wartungsfrei. Das Getriebe ist wartungsfrei.

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 24

12.7 Aufbewahrung (Winterpause)

Bei längerer Stilllegung des Gerätes (Winterpause) die nachfolgenden Punkte beachten:

● Alle äußeren Teile des Gerätes sorgfältig reinigen.

● Sämtliche beweglichen Teile gut einölen bzw. einfetten.

● Kraftstofftank und Vergaser entleeren (z. B. durch Leerfahren).

● Zündkerze herausschrauben (siehe Gebrauchsanleitung Verbrennungsmotor) und ca. 3 cm³ Motoröl durch die Zündkerzenöffnung in den Verbrennungsmotor einfüllen. Verbrennungsmotor einige Male ohne Zündkerze durchdrehen (am Starterseil ziehen).

Brandgefahr!

Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten.

● Zündkerze wieder einschrauben (siehe Gebrauchsanleitung Verbrennungsmotor).

● Ölwechsel durchführen (siehe Gebrauchsanleitung Verbrennungsmotor).

● Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es sich außerhalb der Reichweite von Kindern befindet.

13. Transport

13.1 Transport

Verletzungsgefahr!

Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit". (Ö 4.4) Tragen Sie das Gerät nur mit Hilfe einer zweiten Person. Dabei immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheben bzw. Transport den Zündkerzenstecker abziehen.

Gerät anheben oder tragen

● A Lenker montiert: Gerät am Tragegriff vorne (1) und am Lenker (2) halten.

● B Lenker umgeklappt: Gerät am Tragegriff vorne (1) und an den Lenkerunterteilen (3) halten.

Gerät transportieren

Gerät nur auf einer sauberen, ebenen Ladefläche, auf allen 4 Rädern stehend transportieren.

● Gerät mit geeigneten Befestigungmitteln gegen Verrutschen sichern. Seile bzw. Gurte am Tragegriff vorne (1) und an den Lenkerunterteilen (3) befestigen.

14. Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und

Zubehöre sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (Ö 4.9)

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

15. Übliche Ersatzteile

Mähmesser (Mulchmesser)

6357 702 0101

Messerschraube

9008 319 9028

Sicherscheibe

0000 702 6600

Die Befestigungselemente des Mähmessers (z. B. Messerschraube, Sicherscheibe) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

0478 111 9926 A - DE

Page 25

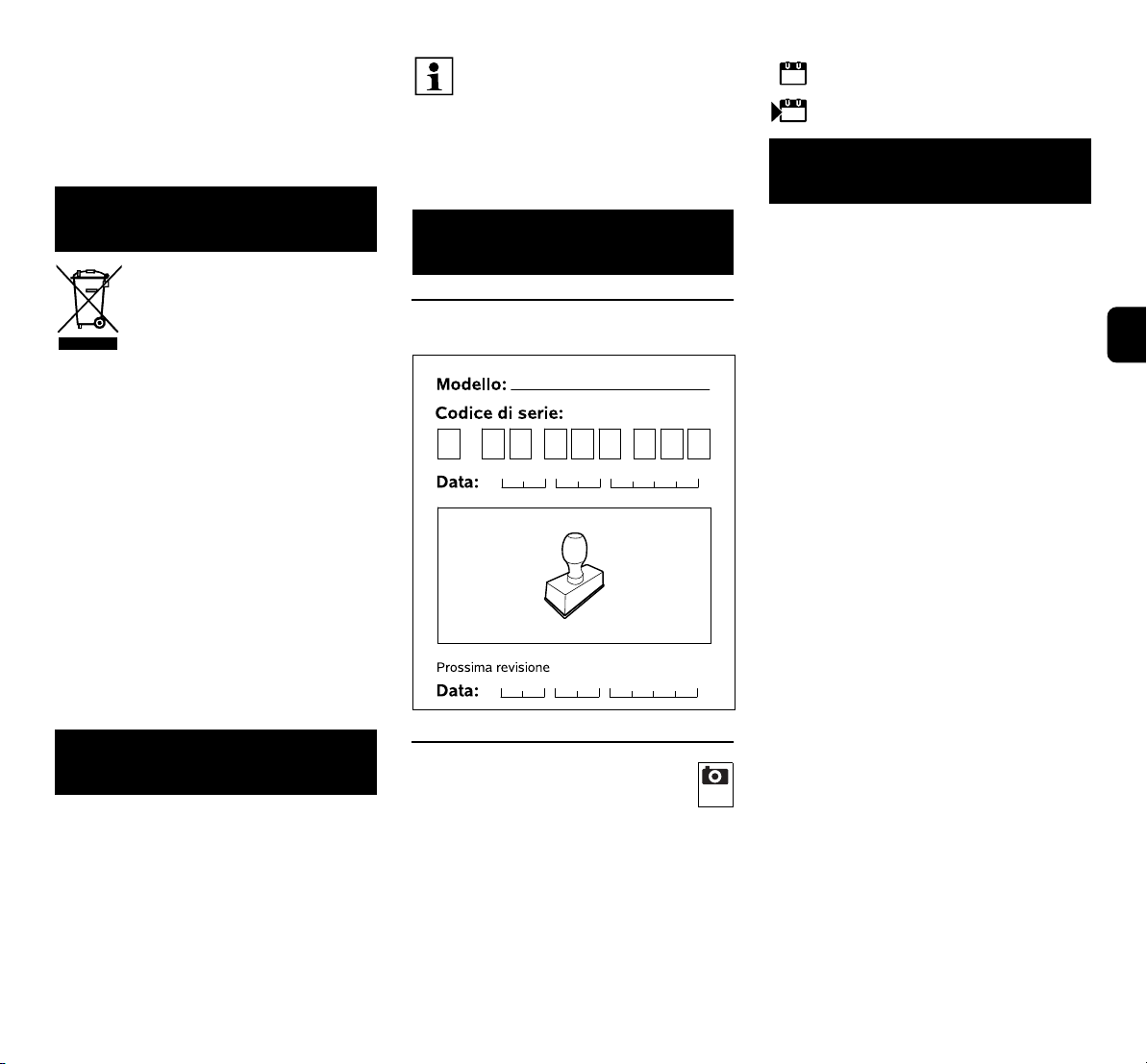

16. Serviceplan

16.1 Übergabebestätigung

16.2 Servicebestätigung

Geben Sie diese Gebrauchsanleitung bei Wartungsarbeiten Ihrem VIKING Fachhändler. Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am

Datum nächster Service

17. Verschleiß minimieren

und Schäden vermeiden

Wichtige Hinweise zur Wartung und Pflege der Produktgruppe

Rasenmäher Benzin

Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Fa. VIKING jede Haftung aus.

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING Gerät:

1. Verschleißteile

Manche Teile des VIKING Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u.a.: – Mähmesser – Keilriemen (MB 2 RT) –Reifen

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für: – nicht von VIKING freigegebene

Veränderungen am Produkt.

– Verwendung von nicht von VIKING

zugelassenen Betriebsstoffen (Schmiermittel, Benzin und Motoröl, siehe Angaben des Herstellers des Verbrennungsmotors).

– Die Verwendung von Werkzeugen oder

Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.

– nicht bestimmungsgemäße

Verwendung des Produktes.

– Einsatz des Produktes bei Sport- oder

Wettbewerbs-Veranstaltungen.

– Folgeschäden durch die

Weiterbenutzung des Produktes mit defekten Bauteilen.

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.

Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 26

– Korrosions- und andere Folgeschäden

durch unsachgemäße Lagerung.

– Schäden am Gerät durch die

Verwendung von qualitativ minderwertigen Ersatzteilen.

– Schäden infolge nicht rechtzeitig oder

unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

18. CEKonformitätserklärung des Herstellers

Wir, VIKING GmbH

Hans Peter Stihl-Straße 5 A-6336 Langkampfen/Kufstein

erklären, dass die Maschine Rasenmäher, handgeführt mit

Verbrennungsmotor (MB)

Fabrikmarke: VIKING

Typ: MB 2.2 R

MB 2.2 RC MB 2.2 RT

Serienidentifizierung 6357 mit folgenden EG-Richtlinien

übereinstimmt: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

Das Erzeugnis ist in Übereinstimmung mit folgenden Normen entwickelt worden: EN ISO 5395-1, EN ISO 5395-2

Angewandtes Konformitätsbewertungsverfahren: Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten benannten Stelle:

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Zusammenstellung und Aufbewahrung der Technischen Unterlagen: Johann Weiglhofer VIKING GmbH

Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben.

MB 2.2 R:

Gemessener Schallleistungspegel: 92,0 dB(A)

Garantierter Schallleistungspegel: 94 dB(A)

MB 2.2 RC, MB 2.2 RT:

Gemessener Schallleistungspegel: 92,5 dB(A)

Garantierter Schallleistungspegel: 94 dB(A)

Langkampfen, 2015-01-02 (JJJJ-MM-TT)

VIKING GmbH

Bereichsleiter Forschung und Produktentwicklung

19. Technische Daten

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serienidentifizierung 6357 Verbrennungsmotor,

Bauart

Schneidvorrichtung Messerbalken Schnittbreite 46 cm Startvorrichtung Seilstart Sicherheitseinrich-

tung Motorstopp Anziehmoment

Messerschraube 60 - 65 Nm Rad-Ø vorne 200 mm Rad-Ø hinten 200 mm Schnitthöhe 28 - 85 mm Gemäß Richtlinie

2000/14/EC: Garantierter Schallleistungspegel L

Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

Unsicherheit K

MB 2.2 R

Motortyp B&S Series 450 Nennleistung bei

Nenndrehzahl Hubraum 125 ccm Kraftstofftank 0,8 l Drehzahl der

Schneidvorrichtung 2900 U/min

WAd

4-TaktVerbrennungsmotor

94 dB(A)

81 dB(A) 2dB(A)

1,6 - 2900 kW - U/min

0478 111 9926 A - DE

Page 27

MB 2.2 R

Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert a

Unsicherheit K

7,00 m/s 2,80 m/s

Messung gemäß EN 20643

L/B/H 124/49/100 cm Gewicht: 22 kg

MB 2.2 RC

Motortyp Kohler XT675 Nennleistung bei

Nenndrehzahl

2,2 - 2800

kW - U/min Hubraum 149 ccm Kraftstofftank 1,4 l Drehzahl der

Schneidvorrichtung 2800 U/min Angegebener

Schwingungskennwert nach EN 12096: Gemessener Wert a

Unsicherheit K

5,00 m/s

2,50 m/s

Messung gemäß EN 20643

L/B/H 124/49/100 cm Gewicht: 26 kg

MB 2.2 RT

Motortyp Kohler XT675 Nennleistung bei

Nenndrehzahl

2,2 - 2800

kW - U/min Hubraum 149 ccm Kraftstofftank 1,4 l Drehzahl der

Schneidvorrichtung 2800 U/min

MB 2.2 RT

Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert a

Unsicherheit K

5,90 m/s 2,36 m/s

Messung gemäß EN 20643

Antrieb: Vorderrad 1-Gang vorwärts Antriebsgeschwin-

digkeit 3,5 km/h L/B/H 140/50/105 cm Gewicht: 29 kg

20. Fehlersuche

# eventuell einen Fachhändler aufsu-

chen, VIKING empfiehlt den VIKING Fachhändler.

@ siehe Gebrauchsanleitung

Verbrennungsmotor.

Störung:

Verbrennungsmotor läuft nicht an

Mögliche Ursache:

– Bügel Motorstopp nicht betätigt. – Kein Kraftstoff im Tank. – Kraftstoffleitung verstopft. – Schlechter, verschmutzter oder alter

Kraftstoff im Tank. – Luftfilter verschmutzt. – Zündkerzenstecker von Zündkerze

abgezogen; Zündkabel schlecht am

Stecker befestigt.

– Zündkerze verrußt oder beschädigt;

falscher Elektrodenabstand.

Abhilfe:

– Bügel Motorstopp zum Lenker drücken

und halten. (Ö 11.1) – Kraftstoff nachfüllen. (Ö 7.3) – Kraftstoffleitung reinigen. , # – Stets frischen Markenkraftstoff, Benzin

bleifrei verwenden; Vergaser

reinigen. , # – Luftfilter reinigen. , # – Zündkerzenstecker aufstecken;

Verbindung zwischen Zündkabel und

Stecker prüfen. , # – Zündkerze reinigen oder ersetzen;

Elektrodenabstand einstellen. #

Störung:

Erschwertes Starten oder die Leistung des Verbrennungsmotors lässt nach.

Mögliche Ursache:

– Rasenmähergehäuse verstopft. – Mähen mit zu niedriger Schnittstufe

bzw. die Vorschubgeschwindigkeit ist

im Verhältnis zur Schnitthöhe zu groß. – Wasser im Kraftstofftank und Vergaser;

Vergaser ist verstopft. – Kraftstofftank verschmutzt. – Luftfilter verschmutzt. – Zündkerze verrußt.

Abhilfe:

– Rasenmähergehäuse reinigen

(Zündkerzenstecker

abziehen!). (Ö 12.1) – Höhere Schnittstufe einstellen bzw.

Schiebegeschwindigkeit

verringern. (Ö 8.4) – Kraftstofftank entleeren,

Kraftstoffleitung und Vergaser

reinigen. # – Kraftstofftank reinigen. # – Luftfilter reinigen. # – Zündkerze reinigen. #

DEEN

FRNLITESPTNOSVFIDAPLHUSRHR

0478 111 9926 A - DE

Page 28

Störung:

Verbrennungsmotor wird sehr heiß.

Mögliche Ursache:

– Zu geringer Ölstand im

Verbrennungsmotor.

– Kühlrippen verschmutzt.

Abhilfe:

– Motoröl wechseln. (Ö 12.5) – Kühlrippen reinigen. (Ö 12.1)

Störung:

Starke Vibrationen während des Betriebs.

Mögliche Ursache:

– Schneideinheit defekt. – Befestigung des Verbrennungsmotors

lose.

Abhilfe:

– Mähmesser, Messerwelle und

Messerbefestigung (Messerschraube und Sicherscheibe) kontrollieren und ggf. reparieren. #

– Schrauben Befestigung

Verbrennungsmotor anziehen. #

Störung:

Unsauberer Schnitt, Rasen wird gelb.

Mögliche Ursache:

– Mähmesser ist stumpf oder

verschlissen.

– Die Vorschubgeschwindigkeit ist im

Verhältnis zur Schnitthöhe zu groß.

– Gehäuse steht nicht parallel zum

Boden.

Abhilfe:

– Mähmesser schärfen oder ersetzen

(Ö 12.3), (Ö 12.4), #

– Vorschubgeschwindigkeit verringen

und/oder richtige Schnitthöhe wählen

– Schnitthöhe vorne und hinten auf die

gleiche Schnittstufe stellen. (Ö 8.4)

Störung (MB 2 RT):

Kein Antrieb beim Betätigen des Bügel Fahrantrieb.

Mögliche Ursache:

– Seilzug Fahrantrieb defekt (z. B.

geknickt).

Abhilfe:

– Seilzug ersetzen. #

0478 111 9926 A - DE

Page 29

Dear Customer,

Thank you for choosing a VIKING quality product.

This product has been produced using state-of-the-art production methods and extensive quality assurance procedures, because our goal is only achieved if you, the customer, are satisfied with your machine.

If you have any questions concerning your machine, please contact your dealer or our sales agency directly.

I hope that your VIKING machine will give you great enjoyment.

Management

1. Table of contents

Notes on the instruction manual 28

General 28 Instructions for reading the

instruction manual 28

Machine overview 28 For your safety 28

General 28 Refilling the tank – handling petrol 30 Clothing and equipment 30 Transporting the machine 30 Before operation 30 Working with your machine 31 Maintenance and repairs 32 Storage for prolonged periods

without operation 33 Disposal 34

Description of symbols 34 Standard equipment 34 Preparing the machine for

operation 34

General 34 Assembling the handlebar 34 Fuel and engine oil 35

Controls 35

General 35 Folding down the handlebar 35 Attaching and detaching the recoil

starter rope 35 Adjusting the cutting height 35

Safety devices 36

Motorstop lever 36

Notes on working with the machine 36

General information on mulching 36

When is mulching permissible? 36 How should mulching be

performed? 36 How often should mulching be

performed? 36

Operating the machine 37

Starting the engine 37 Stopping the engine 37 Self-propulsion (MB 2 RT) 37

Maintenance 37

Cleaning the machine 37 Checking blade wear 38 Sharpening the mowing blade 38 Removing and installing the

mowing blade 38 Engine 38 Wheels and gearbox 39 Storage (winter break) 39

Transport 39

Transporting 39

Environmental protection 39 Standard spare parts 39 Service schedule 40

Handover confirmation 40 Service confirmation 40

Minimising wear and preventing damage 40

CE - manufacturer's declaration of conformity 41

Technical specifications 41 Troubleshooting 42

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Printed on chlorine-free bleached paper. Paper is recyclable. Cover is halogen free.

Page 30

2. Notes on the instruction manual

2.1 General

This instruction manual constitutes original manufacturer's instructions in the sense of EC Directive 2006/42/EC.

VIKING is continually striving to further develop its range of products; we therefore reserve the right to make alterations to the form, technical specifications and equipment level of our standard equipment. For this reason, the information and illustrations in this manual are subject to alterations.

2.2 Instructions for reading the instruction manual

Illustrations and texts describe specific operating steps.

All symbols which are affixed to the machine are explained in this instruction manual.

Viewing direction:

Viewing direction when left and right are used in the instruction manual: the user is standing behind the machine (working position).

Section reference:

References to relevant sections and subsections for further descriptions are made using arrows. The following example shows a reference to a section: (Ö 4.)

Designation of text passages:

The instructions described can be identified as in the following examples.

Operating steps which require intervention on the part of the user:

● Release screw (1) using a screwdriver, operate lever (2)...

General lists: – Use of the product for sporting or

competitive events

Texts with added significance:

Text passages with added significance are identified using the symbols described below in order to especially emphasise them in the instruction manual:

Danger

Risk of accident and severe injury to persons. A certain type of behaviour is necessary or must be avoided.

Warning

Risk of injury to persons. A certain type of behaviour prevents possible or probable injuries.

Caution

Minor injuries or material damage can be prevented by a certain type of behaviour.

Note

Information for better use of the machine and in order to avoid possible operating errors.

Texts relating to illustrations:

Illustrations relating to use of the machine can be found in the front of this instruction manual.

The camera symbol serves to link the figures on the illustration pages with the corresponding text passages in the instruction manual.

3. Machine overview

1 Motorstop lever

2 Self-propulsion lever (MB 2 RT) 3 Handlebar 4 Starter rope guide 5 Quick-clamping devices 6 Rope guide 7 Rear cutting height adjustment 8 Front cutting height adjustment 9 Front carrying handle

10 Engine 11 Primer (MB 2 R) 12 Cable clip

MB 2 RC: 1 pc

4. For your safety

4.1 General

These safety regulations must be observed when working with the machine.

Read the entire instruction manual before using the machine for the first time. Keep the instruction manual in a safe

place for future reference.

0478 111 9926 A - EN

Page 31

Observe the operating and maintenance instructions contained in the separate engine instruction manual.

These safety precautions are essential for your safety, however the list is not exhaustive. Always use the machine in a reasonable and responsible manner and be aware that the user is responsible for accidents involving third parties or their property.

Make sure that you are familiar with the controls and use of the machine.

The machine must only be used by persons who have read the instruction manual and are familiar with operation of the machine. The user should seek expert and practical instruction prior to initial operation. The user must receive instruction on safe use of the machine from the vendor or another expert.

During this instruction, the user should be made aware that the utmost care and concentration are required for working with the machine.

Risk of death from suffocation!

Packaging material is not a toy danger of suffocation! Keep packaging material away from children.

Only give or lend the machine, including any accessories, to persons who are familiar with this model and how to operate it. The instruction manual forms part of the machine and must always be provided to persons borrowing it.

The machine must only be operated by persons who are well rested and in good physical and mental condition. If your health is impaired, you should consult your doctor to determine whether working with the machine is possible. The machine

should not be operated after the consumption of alcohol, drugs or medications which impair reactions.

Never allow children under the age of 16 to use the machine. Local regulations may specify a minimum age for users.

This machine is not suitable for use by persons (in particular children) with impaired physical, sensory or mental faculties or those lacking the appropriate experience and/or knowledge, unless supervised by a person responsible for their safety or having received instructions on use of the machine from such person. Children must be supervised, in order to ensure that they do not play with the machine.

The machine is intended for private use.

Caution – risk of accident:

The lawn mower is only intended for mowing lawns. Its use for other purposes is not permitted and may be dangerous or result in damage to the machine.

Due to the physical danger to the user, the lawn mower must not be used for the following applications (incomplete list):

– for trimming bushes, hedges and

shrubs, – for cutting creepers, – for the care of lawn roofs and balcony

boxes, – for shredding or chopping tree or hedge

cuttings, – for clearing paths (vacuuming,

blowing), – for levelling earth mounds, e.g. mole

hills.

For safety reasons, any modification to the machine, except the proper installation of accessories approved by VIKING, is forbidden and results in voiding of the warranty cover. Information regarding approved accessories can be obtained from your VIKING specialist dealer.

In particular, any tampering with the machine which increases the power output or speed of the engine or motor is forbidden.

It is not permitted to transport objects, animals or persons, particularly children, on the machine.

Particular care is required during use in public green spaces, parks, sports fields, along roads and in agricultural and forestry businesses.

Caution: Danger to health due to vibrations!

Excessive exposure to

vibrations can result in damage to the cardiovascular or nervous system, particularly in persons with cardiovascular problems. Please consult a physician if you experience symptoms that may have been caused by vibrational loads. Symptoms of this kind principally affect the fingers, hands or wrists and include (incomplete list):

– numbness, –pain, – muscular weakness, – skin discolouration, – unpleasant tingling sensation.

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 32

4.2 Refilling the tank – handling petrol Danger to life!

Petrol is poisonous and extremely inflammable.

Petrol must only be stored in appropriate, tested containers (canisters). Always screw on the fuel tank and canister caps properly and tightly. Defective caps must be replaced for safety reasons.

Never use beverage bottles or similar for disposal or storage of fuels and lubricants. Persons, particularly children, could be tempted to drink out of them.

Keep petrol away from sparks, naked flames, pilot lights, heat sources, and other ignition sources. Do not smoke!

Refill the tank out-of-doors and do not smoke during refilling.

Before refilling the tank, stop the engine and allow it to cool.

Refilling with petrol must be performed before the engine is started. When the engine is running or is hot, the tank cap must not be removed and the tank must not be refilled with petrol.

Do not fill the fuel tank completely, but fill to approx. 4 cm below the edge of the filler neck so that the fuel has room to expand.

If petrol is spilled, the engine must only be started after the petrol-contaminated area has been cleaned. All attempts at starting must be avoided until the petrol fumes have dispersed (wipe dry).

Any spilt fuel must be wiped up immediately.

Clothing must be changed if it comes into contact with petrol.

Never store the machine with petrol in the tank inside a building. The resulting petrol fumes could come into contact with naked flames or sparks and could be ignited.

If it is necessary to drain the tank, this must be done out of doors.

4.3 Clothing and equipment

Always wear sturdy footwear with high-grip soles when working. Never work barefoot

or, for example, in sandals.

Also always wear sturdy gloves and tie up and secure long hair (headscarf, cap, etc.) when

performing maintenance and cleaning work or when transporting the machine.

Wear suitable safety glasses

when sharpening the mowing

blade.

Always wear long trousers and tight-fitting clothing when operating the machine.

Never wear loose clothes which may become caught on moving parts (control levers) – do not wear jewellery, ties or scarves.

4.4 Transporting the machine

Always wear gloves in order to prevent injuries due to sharp-edged and hot components.

Do not transport the machine with the engine running. Switch off the engine, let the blades come to a standstill and remove the spark plug socket prior to transport.

Only transport the machine once the engine has cooled down and with an empty fuel tank.

Use suitable loading aids (loading ramps, lifters).

Secure the machine on the load floor using adequately dimensioned fastening materials (straps, ropes, etc.).

Avoid contact with the mowing blade when lifting and carrying the machine.

Observe the information in the section "Transport". It describes how to lift and lash the machine. (Ö 13.)

When transporting the machine, always observe regional legislation, especially regarding load security and the transport of objects on load floors.

4.5 Before operation

Make sure that only persons who are familiar with the instruction manual are permitted to use the machine.

Check the fuel system (particularly visible parts such as e.g. tank, tank cap, hose connections) before operating the machine. In the event of any leaks or damage, do not start the engine – fire

hazard!

Have the machine repaired by a specialist dealer prior to operation.

Observe the local regulations regarding permitted operating times for gardening power tools with combustion engines or electric motors.

Carefully inspect the complete area on which the machine is to be used and remove any stones, sticks, wires, bones and other foreign objects which could be

0478 111 9926 A - EN

Page 33

thrown up by the machine. Obstacles (e.g. tree stumps, roots) can be easily overlooked in long grass.

For this reason, mark all foreign objects (obstacles) which are hidden in the lawn and cannot be removed before commencing work with the machine.

Defective and all other worn or damaged parts must be removed before using the machine. Replace any illegible or damaged danger signs and warnings on the machine. Your VIKING specialist has a supply of replacement stickers and all the other spare parts.

Check secure seating of the spark plug socket on the spark plug before using the machine.

The machine must only be used in good operating condition. Before each use, check whether:

– The machine is properly assembled. – The cutting tool and the entire cutting

unit (mowing blade, fastening elements, mowing deck housing) are in good condition. In particular check for secure fastening, damage (notches or cracks)

and wear. (Ö 12.2) – The tank cap is properly attached. – The tank and fuel-carrying parts as well

as the tank cap are in good condition. – The safety devices (e.g. motorstop

lever, housing, handlebar, protective

grille) are in good condition and working

properly. – The oil cap is properly attached. Carry out any necessary work or consult a

specialist dealer. VIKING recommends VIKING specialist dealers.

4.6 Working with your machine

Never work when animals or persons, particularly children, are in the danger area.

The switch and safety devices installed in the machine must not be removed or bypassed. In particular, never secure the motorstop lever to the handlebar (e.g. by tying it).

Caution – risk of injury!

Never put hands or feet on or underneath rotating parts. Never touch the rotating blade.

Always observe the safety distance provided by the handlebar. The handlebar must always be installed correctly and must not be modified. Never operate the machine with the handlebar folded down.

Never attach any objects to the handlebar (e.g. work clothing).

Only work during the day or with good artificial light.

Do not operate the machine in the rain or during thunder storms, particularly when there is a risk of lightning strike.

The risk of accidents is higher if the ground is damp due to increased danger of slipping. Particular caution should be exercised during working in order to prevent slipping. If possible, avoid using the machine when the ground is damp.

Exhaust gases:

Danger to life through poisoning!

In the case of nausea, headache, impaired vision (e.g. decreasing field of view) hearing disorder, dizziness, decreasing power of concentration, stop working immediately. These symptoms may be caused by excessively high exhaust gas concentrations.

The machine generates poisonous exhaust gases when the engine is running. The

gases contain poisonous carbon monoxide, a colourless and odourless gas, as well as other pollutants. The engine must never be operated in closed or poorly ventilated spaces.

Starting:

Exercise care when starting and observe the instructions contained in the section entitled "Initial operation of machine". (Ö 11.) Keep your feet a safe distance from the cutting tool.

The machine must not be tilted during start-up.

The self-propulsion lever must not be pressed when starting the engine.

Working on slopes:

Always work across and back on slopes, never up and down. If the user loses control when mowing up and down, there is a risk of being run over by the machine.

Be particularly careful when changing direction on a slope.

Always ensure good stability on slopes and avoid mowing on excessively steep slopes.

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 34

For safety reasons, the machine must not be used on slopes with an inclination of more than 25° (46.6%). Risk of injury! A slope inclination of 25° corresponds to a vertical height increase of 46.6 cm for a 100 cm horizontal distance.

In order to ensure an adequate oil supply for the engine, the information in the accompanying engine instruction manual must be additionally observed when using the machine on slopes.

Working:

Risk of injury!

Never place your hands or feet above, underneath or on rotating parts.

Do not try to examine the blade while the lawn mower is operating. Rotating blades can

cause injury. Only operate the machine at walking

speed – never run when working with the machine. Working quickly with the machine increases the risk of injury due to stumbling, slipping, etc.

Be particularly careful when turning the machine around or pulling it towards you.

Risk of stumbling!

Use the machine with great care when working near rubbish dumps, ditches and embankments. In particular, ensure that you maintain sufficient distance to such danger areas.

Objects hidden in the turf (lawn sprinkler systems, posts, water valves, foundations, electrical wires, etc.) must be avoided. Never run over any such foreign objects.

Beware of the cutting tool running on for several seconds before coming to a standstill.

Switch off the engine, allow the work tool to come to a complete

standstill and detach the spark plug socket – before leaving the machine unattended, – before re-filling the tank. Allow the

engine to cool down before filling the tank.

Fire hazard!

– before remedying blockages, including

those in the mowing deck housing, – before lifting or carrying the machine, – before transporting the machine, – before carrying out any work on the

mowing blade, – before checking or cleaning the

machine or before carrying out any

other work (e.g. folding down the

handlebar) on it, – after hitting a foreign object or if the

lawn mower begins to vibrate

excessively. In these cases check the

machine, in particular the cutting unit

(blade, blade shaft, blade fastening) for

damage and carry out the necessary

repairs before restarting and working

with the machine.

Risk of injury!

Strong vibrations are generally an indication of a fault. In particular, the lawn mower must not be operated with a damaged or bent blade shaft or mowing blade. If you do not have the appropriate expertise, have the necessary repairs carried out by a specialist dealer (VIKING recommends

VIKING specialist dealers). Switch off the engine: – When pushing the machine to and from

the area to be worked.

– Before pushing the machine onto an

area not covered with grass.

– When the machine has to be tilted for

transportation.

– Before adjusting the cutting height.

4.7 Maintenance and repairs

Before beginning cleaning, adjustment, repair and maintenance operations, park

the machine on firm, level ground, stop the engine, allow it to cool down and detach the spark plug socket.

Risk of injury due to the mowing blade!

Pulling the recoil starter rope starts the work tool rotating. Always ensure sufficient distance between the mowing blade and your body, particularly your hands and feet, when you pull the recoil starter rope.

0478 111 9926 A - EN

Page 35

Allow the machine to cool down before working on or around the engine, exhaust manifold or muffler in particular. Temperatures of 80° C and above can be reached. Danger of burns!

Direct contact with engine oil can be dangerous. Engine oil must not be spilled. VIKING recommends leaving the task of topping up engine oil or performing engine oil changes to a VIKING specialist dealer.

Cleaning:

The complete machine must be cleaned thoroughly following use. (Ö 12.1)

Remove accumulated clipping deposits using a stick. Clean the underside of the mower with water and a brush.

Never use high-pressure cleaners and do not clean the machine under running water (e.g. using a garden hose). Do not use aggressive cleaning agents. These can damage plastics and metals, impairing the safe operation of your VIKING machine.

In order to prevent fire hazards, keep the area around the air vents, cooling ribs and the area of the exhaust free from e.g. grass, straw, moss, leaves or escaping grease.

Maintenance operations:

Only maintenance operations described in this instruction manual may be carried out. Have all other work performed by a specialist dealer. If you do not have the necessary expertise or auxiliary equipment, please always contact a specialist dealer. VIKING recommends that you have maintenance operations and repairs performed exclusively by a VIKING specialist dealer.

VIKING specialist dealers regularly attend training courses and are provided with technical information.

Only use tools, accessories or attachments approved for this machine by VIKING or technically identical parts. Otherwise, there may be a risk of accidents resulting in personal injury or damage to the machine. If you have any questions, please consult a specialist dealer.

The characteristics of original VIKING tools, accessories and spare parts are optimally adapted to the machine and the user's requirements. Genuine VIKING spare parts can be recognised by the VIKING spare parts number, by the VIKING lettering and, if present, by the VIKING spare parts symbol. On smaller parts, only the symbol may be present.

For safety reasons, fuel-carrying components (fuel line, fuel cock, fuel tank, tank cap, connections, etc.) must be checked regularly for damage and leaks and replaced by a technician if necessary (VIKING recommends VIKING specialist dealers).

Always keep warning and information stickers clean and readable. Damaged or missing stickers must be replaced by new, original plates from your VIKING specialist dealer. If a component is replaced with a new component, ensure that the new component is provided with the same stickers.

Only perform work on the cutting unit when wearing thick work gloves and exercising extreme care.

Ensure that all nuts, pins and screws (in particular the blade fastening screw) are securely tightened so that the machine is in a safe operating condition.

Check the entire machine for wear or damage on a regular basis, particularly before extended periods when the machine is not in use (e.g. over winter). For safety reasons, worn or damaged parts must be replaced immediately to ensure that the machine is always in a safe operating condition.

Never alter the basic setting of the engine or run at excessive engine speeds.

Components or guards that are removed for maintenance operations must be properly reinstalled immediately.

4.8 Storage for prolonged periods without operation

Allow the engine to cool before storing the machine in an enclosed space.

Allow the machine to cool down completely before covering it.

Store the machine with empty fuel tank and the fuel reserve in a lockable and wellventilated room.

Ensure that the machine is protected from unauthorised use (e.g. by children).

If the tank has to be emptied (e.g. to store the machine before the winter break), this should only be done out of doors (e.g. by running the tank empty).

Thoroughly clean the machine before storage (e.g. winter break).

Only store the machine with the spark plug socket disconnected.

Store the machine in good operational condition.

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 36

4.9 Disposal

Waste products such as used engine oil or fuel, used lubricants, filters, batteries and similar wearing parts can be harmful to people, animals and the environment, and must consequently be disposed of properly.

Consult your recycling centre or your specialist dealer for information on the proper disposal of waste products. VIKING recommends VIKING specialist dealers.

Ensure that old machines are properly disposed of. Render the machine unusable prior to disposal. In order to prevent accidents, remove the ignition lead, empty the fuel tank and drain the engine oil in particular.

Risk of injury due to the mowing blade!

Always store an old lawn mower in a safe place prior to scrapping. Ensure that the machine and particularly the mowing blade are kept out of the reach of children.

5. Description of symbols

Caution!

Read the instruction manual before initial use.

Risk of injury!

Keep other persons out of the danger area.

Risk of injury!

Detach the spark plug socket before performing work on the cutting tool or maintenance and cleaning work.

Risk of injury!

Keep your hands and feet away from the blades.

Cutting tool runs on for several seconds after switching off (engine/blade brake).

MB 2 RT:

Start the engine.

Stop the engine.

Switch on self-propulsion.

6. Standard equipment

Item Designation Qty. A Basic unit with handlebar 1

− Instruction manual 1

− Engine instruction manual 1

7. Preparing the machine for operation

7.1 General

Risk of injury!

Observe the safety instructions in the section "For your safety" (Ö 4.).

● Place the machine on level and firm

ground when performing all the operations described.

7.2 Assembling the handlebar

● Carefully fold up the

handlebar (1), ensuring that the cables are not trapped.

● Tighten the pre-installed quick-

clamping devices (2) (they should project by about one screw thread turn) and fold upwards.

Check correct assembly

● The quick-clamping devices (1)

must be sufficiently tightened so that they are pressed tightly against the handlebar and the upper handlebar is firmly connected to the lower handlebar. If the handlebar is not firmly installed or the quick-clamping devices are not correctly located, fold open the quick clamping devices and adjust them to the correct position by screwing out and back in again.

● Check that the cables (2, 3) and the

cable clip (4, MB 2 RC) are in the correct position.

0478 111 9926 A - EN

Page 37

7.3 Fuel and engine oil

Avoid damage to the machine

Top up engine oil before starting for the first time. Use a suitable filling aid when topping up the engine oil and when refuelling (e.g. funnel).

Engine oil:

Please consult the engine instruction manual for the type of engine oil to be used and the oil capacity. Check the oil filling level at regular intervals (see engine instruction manual). Avoid exceeding or falling below the correct oil level. Screw on the oil tank cap properly before operating the engine.

Fuel:

Recommendation: Fresh good quality fuels, Unleaded petrol. Please consult the engine instruction manual for details on the fuel quality (octane rating).

8. Controls

8.1 General Risk of injury!

Observe the safety instructions in the section "For your safety" (Ö 4.).

● Place the machine on level and firm

ground when performing all the operations described.

8.2 Folding down the handlebar

The handlebar can be folded down for space-saving transport and storage of the mower.

Danger of pinching!

The handlebar can fold down uncontrollably when the quickclamping devices are released.

For this reason, always hold the handlebar with one hand when you release the fastening.

● Stop the engine and remove the spark plug socket. (Ö 11.2)

● Detach the recoil starter rope. (Ö 8.3)

● Open the left and right quick-clamping

devices (1) and carefully fold the handlebar (2) downwards to the front.

8.3 Attaching and detaching the

recoil starter rope Attaching

● Detach the spark plug socket from the engine.

● Press the motorstop lever (1) to the handlebar and hold.

● Slowly pull out the recoil starter rope (2).

● Release the motorstop lever (1) and attach the recoil starter rope (2) to the rope guide (3).

● Connect the spark plug socket.

Detaching

● Detach the spark plug socket from the engine.

● Detach the recoil starter rope (2) from the rope guide (3).

8.4 Adjusting the cutting height

Risk of injury!

Stop the engine before adjusting the cutting height.

There are 4 different cutting height settings from 28 mm to 85 mm.

Level 1 = lowest cutting height Level 4 = highest cutting height

Risk of injury!

The setting on the front and rear axles must be identical.

1 Setting the rear cutting height

● Set the required cutting height at the rear axle (1). For this purpose, support the machine with one hand and move the rear axle to the desired level on one side first and then on the other. Ensure that the left and right sides are at the same level (rear axle parallel to the housing).

2 Setting the front cutting height

● MB 2 RT:

Push the cutting height adjustment lever (2) outwards, move to the desired level and allow it to engage.

● MB 2 RC, MB 2 R:

Set the required cutting height at the front axle (3). For this purpose, support the machine with one hand and move the front axle to the desired level on one side first and then on the other. Ensure that the left and right sides are at the same level (front axle parallel to the housing).

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 38

9. Safety devices

The machine is equipped with several safety devices for safe operation and for the prevention of improper use.

Risk of injury

If a safety device is found to be defective, the machine must not be operated. Consult a specialist dealer; VIKING recommends VIKING specialist dealers.

9.1 Motorstop lever

The lawn mower is equipped with a motorstop device.

The engine stops when the motorstop lever is released during running operation. The engine and blade come to a standstill within 3 seconds.

Risk of injury!

If the run-on time of the blade exceeds this delay, stop using the machine and take it to your specialist dealer.

Measuring the run-on time

Following engine start-up, the blade rotates and a wind noise is audible. The run-on time corresponds to the duration of the wind noise after the engine stops. This can be measured using a stopwatch.

10. Notes on working with the machine

10.1 General information on mulching

During mulching, the cut grass is chopped up several times through a special air flow guidance system in the mower blade area and then blown back into the turf. The clippings remain on the lawn.

Benefits

The decomposing clippings return organic nutrients to the soil, serving as a natural fertiliser.

Advantages

Emptying the grass catcher box and disposal of the clippings are dispensed with. Weed growth is slowed down and significant amounts of fertilizer are saved.

10.2 When is mulching permissible?

VIKING recommends mulching only when the lawn is dry and the grass is not too high. If the grass is too high, the lawn should be mowed in two stages. (Ö 10.3)

Caution

If the cutting height is too low or the grass is wet, the housing may become clogged, blocking the blade!

– Set the optimal cutting height: A third of

the grass height should be cut.

– Use well sharpened blades. – Vary the mowing direction and ensure

that the mowing strips overlap.

Working method in high grass

In high grass, the lawn should be cut in two stages.

First stage: The lawn is mowed at the maximum cutting height.

Second stage: 12 to 24 hours after the first stage, mulch the lawn to the desired grass height at right angles to the first mowing direction.

10.4 How often should mulching be

performed?

To ensure a perfect, thick lawn, mulch regularly and keep the grass short.

Main growth period:

Spring: mulch at least twice per week. Summer and autumn: mulch at least once per week.

10.3 How should mulching be performed?

Requirements for good mulching results:

0478 111 9926 A - EN

Page 39

11. Operating the machine

11.1 Starting the engine

Avoid damage to the machine.

Do not start the engine in tall grass or at the lowest cutting height. This makes starting difficult. Thanks to the fixed throttle setting, the engine always operates at the optimum working speed after starting.

Starting procedure when the engine is cold:

● Only for MB 2 R:

Press the primer (1) three times.

● Press the motorstop lever (2) to the handlebar and hold.

● Slowly pull out the recoil starter rope (3) to the point of compression resistance. Then pull vigorously and quickly to arm's length. Slowly return the recoil starter rope (3) so that it is rolled up again. Repeat the procedure until the engine starts.

Starting procedure when the engine is warm:

Avoid damage to the machine.

The primer must no longer be pressed when the engine is warm. It should be remembered, however, that the engine can cool down rapidly in very cold weather.

● The starting procedure is the same as when the engine is cold.

Only for MB 2 R:

It is not necessary to press the primer (1).

11.2 Stopping the engine

● Release the motorstop lever (1).

The engine and blade come to a standstill within 3 seconds.

11.3 Self-propulsion (MB 2 RT)

Note

The MB 2 RT model features frontwheel drive.

1 Switching on self-propulsion

● Start the engine. (Ö 11.1)

● Pull the self-propulsion

lever (1) to the handlebar and hold.

Self-propulsion is activated and the lawn mower moves forwards.

2 Switching off self-propulsion

● Release the self-propulsion lever (1).

Self-propulsion is deactivated and the lawn mower comes to a standstill.

The engine and blade continue to run.

12. Maintenance

Risk of injury!

Carefully read the section "For your safety" (Ö 4.), particularly the subsection "Maintenance and repairs" (Ö 4.7), and follow all safety instructions exactly before performing any maintenance or cleaning operations on the machine.

Allow the machine too cool and detach the spark plug socket before performing any maintenance or cleaning operations.

Annual service by the specialist dealer:

The lawn mower should be inspected once annually by a specialist dealer. VIKING recommends VIKING specialist dealers.

12.1 Cleaning the machine Maintenance interval:

After each use.

Risk of injury!

Stop the engine, allow the machine to cool and detach the spark plug socket. Empty the fuel tank (run empty) before placing the machine in the cleaning position.

Place the machine in the cleaning position.

● Open the quick-clamping devices (1) and fold down the handlebar (2) to the rear.

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 40

● Lift up the machine at the front and place in the cleaning position as shown.

12.2 Checking blade wear

Maintenance interval:

Before each use.

Risk of injury!

Blades are subjected to differing degrees of wear depending on the location and duration of use. If you use the machine on sandy ground or use it frequently under dry conditions, the blade will be subjected to greater loads and will wear more quickly than the average.

A worn blade may break off and cause serious injuries. The instructions for blade maintenance must therefore always be observed.

Checking procedure

● Place the machine in the cleaning position. (Ö 12.1)

● Clean the blade (1) and check it for damage (notches or cracks).

● Use a slide calliper (2) to measure the blade thickness (A) at several points.

● Measure the permissible grinding (B). Place a ruler (3) against the front blade edge as shown for this purpose.

Wear limits

The blade thickness (A) must be at least 2mm at any point. The most important points are marked in the illustration.

The cutting edges must not be ground back by more than 5mm – distance (B) (permissible grinding) during sharpening.

12.3 Sharpening the mowing blade

If you do not have the necessary expertise or auxiliary equipment, we recommend that you have the blade sharpened by a specialist dealer. Operation of the machine is impaired in the case of an incorrectly sharpened blade (incorrect sharpening angle, imbalance etc.).

Sharpening instructions

● Remove the mowing blade. (Ö 12.4)

● Cool the mowing blade during

sharpening, e.g. with water. The blade must not be allowed to display blue colouring, as this would reduce its cutting quality.

● Sharpen blades evenly to prevent vibration due to imbalance.

● Observe a sharpening angle of 30°.

● Observe the wear limits (Ö 12.2).

12.4 Removing and installing the

mowing blade

Risk of injury!

Always wear gloves. The mowing blade must

be replaced if notches or cracks are detected or if a wear limit is reached (Ö 12.2).

Removing

● Hold the mowing blade (1) and loosen the blade fastening screw (2).

● Remove the blade fastening screw (2), retaining washer (3) and mowing blade (1).

Installing

● Clean the blade contact surface and blade bushing (4).

● Secure the blade fastening screw (2) with Loctite 243.

● Place the mowing blade (1) on the blade bushing (4) as shown.

● Position the retaining washer (3) as shown and tighten with the blade fastening screw (2) to 60 - 65 Nm.

Risk of injury!

The prescribed tightening torque for the blade fastening screw must be observed. The retaining washer (3) must be replaced each time the blade is installed. The blade fastening screw (2) must be renewed each time the blade is replaced.

12.5 Engine

Maintenance interval:

See engine instruction manual.

General information:

Observe the operating and maintenance instructions contained in the attached engine instruction manual.

To achieve a long service life, it is always particularly important to maintain a sufficient level of oil and to change the oil and air filter regularly.

The recommended oil change intervals as well as information on engine oil and oil capacities can also be found in the engine instruction manual.

0478 111 9926 A - EN

Page 41

The cooling ribs must always be kept clean to ensure that the engine is adequately cooled.

12.6 Wheels and gearbox

The wheel bearings are maintenance-free. The gearbox is maintenance-free.

12.7 Storage (winter break)

Note the following points when storing the machine for long periods (winter break):

● Clean all external parts of the machine with care.

● Thoroughly lubricate/grease all moving parts.

● Empty the fuel tank and carburettor (e.g. by running empty).

● Unscrew the spark plug (see engine instruction manual) and pour approx. 3 cm³ of engine oil into the engine via the spark plug hole. Turn the engine several times with the spark plug removed (pull the recoil starter rope).

Fire hazard!

Keep the spark plug socket away from the spark plug hole due to the danger of ignition.

● Screw the spark plug back in (see engine instruction manual).

● Perform an oil change (see engine instruction manual).

● Store the machine in a dry and locked place that is generally free of dust. Make sure that it is out of the reach of children.

13. Transport

13.1 Transporting

Risk of injury!

Observe the section "For your safety" before transporting. (Ö 4.4) Carry the machine only with the help of a second person. Always wear suitable safety clothing (safety shoes, thick gloves). Detach the spark plug socket before lifting or transporting.

Lifting or carrying the machine

● A Handlebar installed: Hold the machine at the front carrying handle (1) and at the handlebar (2).

● B Handlebar folded down: Hold the machine at the front carrying handle (1) and at the lower handlebars (3).

Transporting the machine

Only transport the machine on all four wheels, on a clean, level load floor.

● Secure the machine against slipping using suitable fastening materials. Fasten ropes or straps at the front carrying handle (1) and at the lower handlebars (3).

14. Environmental protection

Lawn clippings should be composted and not disposed of in household waste.

The machine, its packaging and accessories are all produced from recyclable materials and must be disposed of accordingly.

By disposing of materials separately, and in an environmentally friendly manner, valuable resources can be re-used. For this reason, the machine should be disposed of for recycling at the end of its useful life. Pay particular attention to the information in the "Disposal" section during disposal (Ö 4.9).

Consult your recycling centre or your specialist dealer for information on the proper disposal of waste products.

15. Standard spare parts

Mowing blade (mulching blade)

6357 702 0101

Blade fastening screw

9008 319 9028

Retaining washer

0000 702 6600

The fastening elements for the mowing blade (e.g. blade fastening screw, retaining washer) must be renewed when replacing the blade, i.e. when installing the blade. Spare parts are available from a VIKING specialist dealer.

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 42

16. Service schedule

16.1 Handover confirmation

16.2 Service confirmation

Please hand this instruction manual to your VIKING specialist dealer in the case of maintenance work. He will confirm the service operations performed in the pre-printed boxes.

Service performed on

Next service date

17. Minimising wear and

preventing damage

Important information on maintenance and care of the product group

Petrol lawn mowers

VIKING assumes no liability for material or personal damage caused by the nonobservance of information contained in the operating instructions, in particular with regard to safety, operation and maintenance, or which arise through the use of unauthorised attachment or spare parts.

Please always observe the following important information for the prevention of damage or excessive wear to your VIKING machine:

1. Wearing parts

Some parts of the VIKING machine are subject to normal wear even when used properly and must be replaced in due time depending on type and duration of use.

These include: – Mowing blade – V-belt (MB 2 RT) –Tyres

2. Compliance with the information in

this instruction manual

The VIKING machine must be used, maintained and stored with the care described in this instruction manual. Any damage caused by non-compliance with the safety, operating and maintenance instructions is the sole responsibility of the user.

This applies in particular to:

– Product modifications not approved by

VIKING.

– Use of fuel and lubricants not approved

by VIKING (lubricants, petrol and engine oil, see engine manufacturer's specifications).

– The use of tools or accessories which

are not approved or suitable for the

machine, or are of inferior quality. – Improper use of the product. – Use of the product for sporting or

competitive events. – Resultant damage due to continued use

of the product with defective

components.

3. Maintenance operations

All operations listed in the section "Maintenance" must be performed regularly.

If these maintenance operations cannot be carried out by the user, a specialist dealer must be commissioned to perform them.

VIKING recommends that you have maintenance operations and repairs performed exclusively by a VIKING specialist dealer.

VIKING specialist dealers regularly attend training courses and are provided with technical information.

If these operations are neglected, faults may arise which are the responsibility of the user.

These include: – Corrosive and other resultant damage

caused by incorrect storage. – Damage to the machine through the

use of inferior-quality spare parts.

0478 111 9926 A - EN

Page 43

– Damage due to untimely or inadequate

maintenance or damage due to maintenance or repair work not performed in the workshops of specialist dealers.

18. CE - manufacturer's declaration of conformity

We, VIKING GmbH

Hans Peter Stihl-Strasse 5 A 6336 Langkampfen/Kufstein

declare that the machine, Manually-operated lawn mower with

combustion engine (MB)

Manufacturer's brand:

Type: MB 2.2 R

Serial number 6357 conforms to the following EC directives:

97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

The product has been developed in conformance with the following standards: EN ISO 5395-1, EN ISO 5395-2

Applicable conformity assessment procedure: Appendix VIII (2000/14/EC)

Name and address of relevant, named location:

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

VIKING

MB 2.2 RC MB 2.2 RT

Compilation and storage of technical documentation: Johann Weiglhofer VIKING GmbH

The year of manufacture and serial number appear on the identification plate of the machine.

MB 2.2 R:

Measured sound power level:

92.0 dB(A) Guaranteed sound power level:

94 dB(A)

MB 2.2 RC, MB 2.2 RT:

Measured sound power level:

92.5 dB(A) Guaranteed sound power level:

94 dB(A) Langkampfen,

2015-01-02 (YYYY-MM-DD) VIKING GmbH

Research and Product Development Manager

19. Technical specifications

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serial number 6357 Engine, design 4-stroke com-

bustion engine

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Cutting utilities Cutter bar Cutting width 46 cm Starter Rope start Safety device Motorstop Tightening torque for

blade fastening screw 60 - 65 Nm

Wheel diameter (front) 200 mm

Wheel diameter (rear) 200 mm

Cutting height 28 - 85 mm In accordance with

Directive 2000/14/EC: Guaranteed sound power level L

WAd

94 dB(A)

In accordance with Directive 2006/42/EC: Sound pressure level at workplace L

Uncertainty K

81 dB(A) 2dB(A)

MB 2.2 R

Engine type B&S 450 Series Nominal output at

nominal speed

1.6 - 2,900

kW - rpm Displacement 125 ccm Fuel tank 0.8 l Speed of cutting

utilities 2,900 rpm Specified vibration

characteristic in accordance with EN 12096: Measured value a

7.00 m/s

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

0478 111 9926 A - EN

Page 44

MB 2.2 R

Uncertainty K

2.80 m/s

Measurement in accordance with EN 20643

L/W/H 124/49/100 cm Weight: 22 kg

MB 2.2 RC

Engine type Kohler XT675 Nominal output at

nominal speed

2.2 - 2,800

kW - rpm Displacement 149 ccm Fuel tank 1.4 l Speed of cutting

utilities 2,800 rpm Specified vibration

characteristic in accordance with EN 12096: Measured value a

Uncertainty K

5.00 m/s

2.50 m/s

Measurement in accordance with EN 20643

L/W/H 124/49/100 cm Weight: 26 kg

MB 2.2 RT

Engine type Kohler XT675 Nominal output at

nominal speed

2.2 - 2,800

kW - rpm Displacement 149 ccm Fuel tank 1.4 l Speed of cutting

utilities 2,800 rpm Specified vibration

characteristic in accordance with EN 12096: Measured value a

5.90 m/s

MB 2.2 RT

Uncertainty K

2.36 m/s

Measurement in accordance with EN 20643

Drive: Front wheel 1 forward gear Drive speed 3.5 km/h L/W/H 140/50/105 cm Weight: 29 kg

20. Troubleshooting

# If necessary, contact a specialist

dealer; VIKING recommends VIKING specialist dealers.

@ See engine instruction manual.

Fault:

Engine does not start

Possible cause:

– Motorstop lever not pressed. – No fuel in tank. – Fuel line blocked. – Inferior, dirty or old fuel in tank. – Air filter dirty. – Spark plug socket detached from spark

plug; ignition lead not properly fastened to socket.

– Spark plug dirty or damaged; incorrect

electrode gap.

Remedy:

– Press motorstop lever to handlebar and

hold. (Ö 11.1) – Refill fuel tank. (Ö 7.3) – Clean fuel line. , # – Always use fresh, good quality fuel,

unleaded petrol; clean

carburettor. , # – Clean air filter. , #

– Connect spark plug socket; check

connection between ignition lead and socket. , #

– Clean or replace spark plug; adjust

electrode gap. #

Fault:

Starting problems or deteriorating engine power.

Possible cause:

– Lawn mower housing blocked. – Mowing at an excessively low cutting

height or propulsion speed is too high in relation to the cutting height.

– Water in fuel tank and carburettor;

carburettor blocked. – Fuel tank contaminated. – Air filter dirty. – Spark plug dirty.

Remedy:

– Clean lawn mower housing (detach

spark plug socket!). (Ö 12.1) – Select a higher cutting height or reduce

the pushing speed. (Ö 8.4) – Empty fuel tank, clean fuel line and

carburettor. # – Clean fuel tank. # – Clean air filter. # – Clean spark plug. #

Fault:

Engine overheating.

Possible cause:

– Oil level in engine too low. – Cooling ribs dirty.

Remedy:

– Change engine oil. (Ö 12.5) – Clean cooling ribs. (Ö 12.1)

0478 111 9926 A - EN

Page 45

Fault:

Excessive vibration during operation.

Possible cause:

– Cutting unit defective. – Engine mounting loose.

Remedy:

– Check mowing blade, blade shaft and

blade fastening (blade fastening screw and retaining washer), and repair if necessary. #

– Tighten engine mounting bolts. #

Fault:

Poor cut, lawn turning yellow.

Possible cause:

– Mowing blade is blunt or worn. – Rate of feed is too high in relation to

cutting height.

– Housing is not parallel to ground.

Remedy:

– Sharpen or replace mowing blade

(Ö 12.3), (Ö 12.4). #

– Reduce rate of feed and/or select

correct cutting height.

– Set front and rear cutting height to

same cutting level. (Ö 8.4)

DEFRNLITESPTNOSVFIDAPLHUSRHR EN

Fault (MB 2 RT):

No drive when self-propulsion lever is actuated.

Possible cause:

– Self-propulsion cable defective (e.g.

kinked).

Remedy:

– Replace cable. #

0478 111 9926 A - EN

Page 46

0478 111 9926 A - EN

Page 47

Chère cliente, cher client,

Nous vous remercions d’avoir choisi un produit de qualité de la société VIKING.

Ce produit a été fabriqué selon les procédés de fabrication les plus modernes et les méthodes d’assurance de qualité les plus évoluées afin que les utilisateurs puissent tirer la plus grande satisfaction de leur appareil et s’en servir avec la plus grande efficacité.

Si vous avez des questions concernant votre appareil, veuillez vous adresser à votre distributeur ou directement à notre société de vente.

Nous vous souhaitons beaucoup de satisfaction avec votre appareil VIKING.

Direction

1. Sommaire

À propos de ce manuel d’utilisation 46

Généralités 46 Instructions concernant la lecture

du manuel d’utilisation 46

Description de l’appareil 46 Consignes de sécurité 47

Généralités 47 Plein de carburant – Manipulation

de l’essence 48 Vêtements et équipement

appropriés 48 Transport de l’appareil 48 Avant tout travail 49 Conditions de travail 49 Entretien et réparations 51 Stockage prolongé 52 Mise au rebut 52

Signification des pictogrammes 53 Contenu de l’emballage 53 Préparation de l’appareil 53

Généralités 53 Montage du guidon 53 Carburant et huile moteur utilisés 54

Éléments de commande 54

Généralités 54 Basculement du guidon 54 Accrochage et décrochage du

câble de démarrage 54 Réglage de la hauteur de coupe 54

Dispositifs de sécurité 55

Arceau de coupure du moteur 55

Conseils d’utilisation 55

Informations générales sur le mulching 55

Quand le mulching est-il possible ? 55 Comment procéder pour le

mulching ? 55 À quelle fréquence procéder au

mulching ? 56

Mise en service de l’appareil 56

Démarrage du moteur à combustion 56

Arrêt du moteur à combustion 56 Entraînement (MB 2 RT) 56

Entretien 57

Nettoyage de l’appareil 57 Contrôle de l’usure de la lame 57 Affûtage de la lame de coupe 57 Dépose et pose de la lame de

coupe 58 Moteur à combustion 58 Roues et transmission 58 Rangement de l’appareil

(hivernage) 58

Transport 59

Protection de l’environnement 59 Pièces de rechange courantes 59 Feuille d’entretien 59

Confirmation de remise 59 Confirmation d’entretien 59

Comment limiter l’usure et éviter les dommages 60

Déclaration de conformité CE du fabricant 60

Caractéristiques techniques 61 Recherche des pannes 62

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Imprimé sur du papier non blanchi au chlore. Le papier est recyclable. L’enveloppe de protection ne contient pas

d’halogène.

Page 48

2. À propos de ce manuel d’utilisation

2.1 Généralités

Le présent manuel d’utilisation est une notice originale du fabricant conformément à la directive de l’Union Européenne 2006/42/EC.

La philosophie de VIKING consiste à poursuivre le développement de tous ses produits. Ceux-ci sont donc susceptibles de faire l’objet de modifications et de perfectionnements techniques. Les représentations graphiques, les photos ou les données techniques peuvent être modifiées. C’est pourquoi elles n’ont aucun caractère contractuel.

2.2 Instructions concernant la lecture du manuel d’utilisation

Les illustrations et les instructions décrivent certaines étapes de l’utilisation.

L’ensemble des symboles apparaissant sur l’appareil est expliqué dans le présent manuel d’utilisation.

Direction :

Utilisation de gauche et droite dans le manuel d’utilisation : l’utilisateur se tient derrière l’appareil (en position de travail).

Renvoi de chapitre :

Les chapitres et sous-chapitres correspondants sont indiqués par une flèche. L’exemple suivant montre qu’il faut se reporter à un chapitre : (Ö 4.)

Repérage des paragraphes :

Les instructions décrites peuvent être repérées comme illustré dans les exemples suivants.

Étapes nécessitant l’intervention de l’utilisateur :

● Desserrer la vis (1) avec un tournevis, actionner le levier (2) ...

Énumérations d’ordre général : – utilisation du produit à l’occasion de

manifestations sportives ou de concours

Paragraphes présentant une importance particulière :

Les paragraphes ayant une importance particulière sont mis en évidence dans le manuel d’utilisation par l’un des symboles suivants :

Danger !

Met en garde contre un risque d’accident et de blessures graves. Une action précise est nécessaire ou interdite.

Attention !

Risque de blessures. Une action précise permet d’éviter des blessures possibles ou probables.

Prudence !

Des blessures légères et des dommages matériels peuvent être évités en adoptant un comportement particulier.

Remarque

Informations permettant une meilleure utilisation de l’appareil et d’éviter d’éventuelles pannes.

Texte avec illustration :

Vous trouverez des figures expliquant le fonctionnement de l’appareil au tout début du présent manuel d’utilisation.

Le symbole de l’appareil photo indique la page où se trouvent les illustrations correspondant au passage du texte dans le manuel d’utilisation.

3. Description de l’appareil

1 Arceau de coupure du moteur

2 Arceau d’entraînement (MB 2 RT) 3 Guidon 4 Guidage de câble 5 Tendeur rapide 6 Guide-câble 7 Réglage de la hauteur de coupe à

l’arrière

8 Réglage de la hauteur de coupe à

l’avant

9 Poignée de transport avant

10 Moteur à combustion 11 Poire d’amorçage (MB 2 R) 12 Collier de câbles

MB2RC:1unité

0478 111 9926 A - FR

Page 49

4. Consignes de sécurité

4.1 Généralités

Respecter impérativement les règlements pour la prévention des accidents de travail lors de l’utilisation de l’appareil.

Lire attentivement le manuel d’utilisation dans son intégralité avant la première mise en

service de l’appareil. Conserver soigneusement le manuel d’utilisation pour pouvoir le réutiliser plus tard.

Respecter les consignes d’utilisation et d’entretien figurant dans le manuel d’utilisation séparée du moteur à combustion.

Ces mesures de précaution sont indispensables pour garantir votre sécurité, la liste n’est toutefois pas exhaustive. Toujours utiliser l’appareil raisonnablement et de manière responsable et ne pas oublier que l’utilisateur est responsable des accidents causés à des tiers et à leurs biens.

Se familiariser avec les différents composants et avec l’utilisation de l’appareil.

L’appareil doit exclusivement être utilisé par des personnes qui ont lu le manuel d’utilisation et sont familiarisées avec le maniement de l’appareil. Avant la première mise en service, l’utilisateur doit recevoir des instructions compétentes pratiques. L’utilisateur doit demander au vendeur ou à une personne compétente de lui expliquer comment utiliser l’appareil en toute sécurité.

Lors de cette instruction, l’utilisateur doit être sensibilisé au fait que l’utilisation de l’appareil nécessite une attention et une concentration extrêmes.

Danger de mort par étouffement !

Risque d'étouffement pour les enfants en jouant avec les emballages. Tenir impérativement les emballages hors de portée des enfant.

Ne confier ou ne prêter l’appareil et tous ses équipements qu’à des personnes qui sont déjà familiarisées avec le modèle et son utilisation. Le manuel d’utilisation fait partie de l’appareil et doit systématiquement être remis.

Utiliser l’appareil l’esprit reposé et en bonne forme physique et mentale. En cas de problèmes de santé, il convient de demander à son médecin s’il est possible de travailler avec l’appareil. Il est interdit d’utiliser l’appareil après avoir absorbé des substances (drogues, alcool, médicaments, etc.) risquant de diminuer la réactivité.

Ne jamais laisser des enfants ou des jeunes de moins de 16 ans utiliser l’appareil. L’âge minimum de l’utilisateur peut varier en fonction de la législation locale.

Cet appareil n’est pas conçu pour une utilisation par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou mentales sont limitées, ou dont l’expérience et/ou les connaissances sont insuffisantes, à moins qu’elles soient surveillées par une personne responsable de leur sécurité ou qu’elles aient reçu des instructions de cette personne quant à l’utilisation de l’appareil. Surveiller les enfants afin de s’assurer qu’ils ne jouent pas avec l’appareil.

Cet appareil est conçu pour un usage privé.

Attention – risque d’accident !

La tondeuse est destinée uniquement à la tonte. Toute autre utilisation est à proscrire car elle pourrait être dangereuse ou causer des dommages sur l’appareil.

Il est interdit d’utiliser la tondeuse pour les travaux suivants sous peine d’entraîner des blessures à l’utilisateur (cette liste n’est pas exhaustive) :

– utilisation en coupe-bordures pour les

buissons, les haies et les arbustes, – coupe de plantes grimpantes, – entretien du gazon sur les toits et les

balcons, – broyage et hachage de branches et

chutes de haies, – nettoyage des allées (en guise

d’aspirateur ou de souffleur), – nivellement de terrains bosselés

(taupinières p. ex.), Pour des raisons de sécurité, toute

modification apportée à l’appareil, hormis la pose conforme d’accessoires homologués par VIKING, est interdite et annule en outre la garantie. Pour de plus amples informations sur les accessoires homologués, s’adresser à un revendeur VIKING.

Toute manipulation de l’appareil en vue de modifier la puissance ou le régime du moteur à combustion ou du moteur électrique est strictement interdite.

L’appareil ne doit en aucun cas servir à transporter des objets, des animaux ou des personnes, notamment des enfants.

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 50

Une attention particulière est requise en cas d’utilisation dans des jardins publics, des parcs, des terrains sportifs, et dans les domaines des travaux publics, de l’agriculture et de la sylviculture.

Attention ! Les vibrations peuvent nuire à la santé ! Une

exposition excessive aux

vibrations peut affecter la circulation ou le système nerveux, en particulier sur les personnes souffrant déjà de problèmes de circulation. Consulter un médecin en cas d’apparition de symptômes pouvant être déclenchés par des vibrations. Ces symptômes apparaissent principalement dans les doigts, les mains ou les poignets, p. ex. (liste non exhaustive) :

– perte de sensibilité, – douleurs, – faiblesse musculaire, – changements de couleur de la peau, – picotements désagréables.

4.2 Plein de carburant – Manipulation de l’essence

Danger de mort !

L’essence est une substance toxique et très inflammable.

Ne conserver l’essence que dans des réservoirs homologués et prévus à cet effet (bidons). Remettre toujours correctement le bouchon du réservoir de carburant et le serrer. Pour des raisons de sécurité, remplacer systématiquement les bouchons défectueux.

Ne jamais utiliser de bouteilles ou de récipients pour boissons pour la mise au rebut ou le stockage de consommables comme p. ex. du carburant. Cela entraînerait un risque d’ingestion, en particulier pour les enfants.

Conserver l’essence à l’abri d’étincelles, de flammes, de sources de chaleur et autres sources d’étincelles. Ne pas

fumer ! Ne faire le plein de l’appareil qu’à l’air libre

et ne pas fumer au cours de cette opération.

Avant de faire le plein, couper le moteur à combustion et le laisser refroidir.

Faire le plein d’essence avant de démarrer le moteur à combustion. Ne pas ouvrir le bouchon du réservoir ou ne pas faire le plein d’essence lorsque le moteur à combustion tourne ou qu’il est encore chaud.

Ne pas remplir entièrement le réservoir de carburant, mais laisser 4 cm env. sous le bord de la tubulure de remplissage, de sorte que le carburant ait assez de place en cas de dilatation.

Si le réservoir a débordé, ne démarrer le moteur à combustion qu’après avoir nettoyé les zones souillées d’essence. Éviter de démarrer la tondeuse tant que les vapeurs d’essence ne se sont pas dissipées (essuyer la zone).

Essuyer systématiquement toute trace de carburant renversé.

Si du carburant est projeté sur les vêtements, se changer.

Ne jamais ranger l’appareil avec de l’essence dans le réservoir dans un bâtiment fermé. Les vapeurs d’essence pourraient entrer en contact avec des flammes ou des étincelles et s’enflammer.

S’il est nécessaire de vider le réservoir de carburant, le faire à l’air libre.

4.3 Vêtements et équipement appropriés

Porter systématiquement des chaussures solides avec

semelle antidérapante pendant le travail. Ne jamais utiliser l’appareil pieds nus ou en sandales par exemple.

Lors de travaux d’entretien et de

nettoyage ainsi que pour le

transport de l’appareil, porter

toujours des gants robustes, s’attacher et protéger les cheveux s’ils sont longs (foulard, casquette, etc.).

Porter des lunettes de

protection adéquates lors du

réaffûtage de la lame de coupe.

L’utilisateur ne doit mettre l’appareil en marche qu’en pantalon et avec des vêtements près du corps.

Ne jamais porter de vêtements amples qui risqueraient de se prendre dans des pièces mobiles (levier de commande), ni de bijou, de cravate ou d’écharpe.

4.4 Transport de l’appareil

Travailler uniquement avec des gants afin d’éviter toute blessure en cas de manipulation de composants coupants ou brûlants.

0478 111 9926 A - FR

Page 51

Ne pas transporter l’appareil lorsque le moteur à combustion est en marche. Avant le transport, couper le moteur à combustion, laisser les couteaux s’immobiliser et débrancher les cosses des bougies d’allumage.

Transporter l’appareil uniquement lorsque le moteur à combustion est froid et que le réservoir de carburant est vide.

Utiliser des équipements de chargement adaptés (rampes de chargement, dispositifs de levage).

Fixer l’appareil sur le plateau de transport en utilisant des équipements de fixation de dimensions adaptées (sangles, cordes, etc.).

Éviter tout contact avec la lame de coupe lors du levage et du transport de l’appareil.

Tenir compte en particulier des indications figurant au chapitre « Transport ». Il y est décrit comment soulever ou arrimer l’appareil. (Ö 13.)

Respecter les directives locales en vigueur lors du transport de l’appareil, en particulier les dispositions concernant la sécurité des charges et le transport d’objets sur des surfaces de chargement.

4.5 Avant tout travail

S’assurer que seules des personnes connaissant le manuel d’utilisation utilisent l’appareil.

Avant la mise en service de l’appareil, contrôler l’étanchéité du circuit de carburant, notamment les pièces visibles comme le réservoir, le bouchon du réservoir, les raccords de flexibles. En cas de fuite ou de détérioration, ne pas démarrer le moteur à combustion – risque

d’incendie !

Avant la mise en service, faire réparer l’appareil par un revendeur spécialisé.

Respecter la réglementation locale relative aux horaires d’utilisation pour les outils de jardin équipés d’un moteur à combustion ou d’un moteur électrique.

Contrôler la totalité du terrain où l’appareil va être utilisé et enlever toutes les pierres, tous les bâtons, fils de fer, os et autres corps étrangers qui pourraient être projetés par l’appareil. Les obstacles (p. ex. souches d’arbres, racines) peuvent être facilement cachés lorsque l’herbe est haute.

Par conséquent, repérer tous les corps étrangers (obstacles) dissimulés dans la pelouse qui ne peuvent être enlevés, avant d’utiliser l’appareil.

Avant d’utiliser l’appareil, remplacer les pièces défectueuses ainsi que toutes autres pièces usées et endommagées. Remplacer les autocollants d’avertissement et de danger endommagés ou illisibles. Vous trouverez des autocollants de remplacement et toutes les autres pièces de rechange chez les revendeurs spécialisés VIKING.

Avant d'utiliser l'appareil, vérifier que la fixation des cosses des bougies d'allumage sur les bougies d'allumage est correcte et sûre.

Utiliser l’appareil uniquement en bon état de fonctionnement. Avant chaque mise en service, contrôler

– que l’appareil est monté correctement.

– que l’outil de coupe et l’ensemble de

l’unité de coupe (lame de coupe, éléments de fixation, carter du plateau de coupe) sont en parfait état. Contrôler notamment leur bonne fixation, l’absence de dommages (entailles ou fissures) et d’usure. (Ö 12.2)

– que le bouchon du réservoir est

correctement vissé.

– que le réservoir de carburant, les

pièces d’alimentation en carburant et le bouchon du réservoir sont en parfait état.

– que les dispositifs de sécurité (arceau

de coupure du moteur, volet d’éjection, carter, guidon, grille de protection p. ex.) sont en parfait état et qu’ils fonctionnent correctement.

– que le bouchon de remplissage d’huile

est correctement vissé.

Si besoin est, effectuer tous les travaux nécessaires ou les confier à un revendeur spécialisé. VIKING recommande les revendeurs spécialisés VIKING.

4.6 Conditions de travail

N’utiliser en aucun cas

l’appareil lorsque des animaux

ou des personnes, en particulier

des enfants, se tiennent dans la zone de danger.

Ne retirer ou ne ponter en aucun cas les dispositifs de commutation et de sécurité installés sur l’appareil. En particulier, ne jamais fixer l’arceau de coupure du moteur au guidon (p. ex. en l’attachant).

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 52

Attention – risque de blessures !

Ne jamais toucher les pièces en

rotation avec les pieds ou les mains. Ne jamais toucher la lame en mouvement.

Respecter systématiquement la distance de sécurité donnée par la longueur du guidon. Le guidon doit toujours être monté correctement et ne doit en aucun cas être modifié. Ne jamais mettre l’appareil en marche lorsque le guidon est rabattu.

Ne jamais fixer d’objets au guidon (p. ex. des vêtements de travail).

Ne travailler qu’à la lumière du jour ou si l’éclairage est suffisant.

Ne jamais utiliser l’appareil par temps de pluie ou d’orage, en particulier en cas de risque de foudre.

Les risques d’accident augmentent sur un sol humide du fait de la stabilité réduite. Travailler avec une extrême prudence afin d’éviter de glisser. Si possible, éviter d’utiliser l’appareil sur un sol humide.

Gaz d’échappement :

Danger de mort par asphyxie !

En cas de nausées, de maux de tête, de troubles de la vue (p. ex. en cas de rétrécissement du champ de vision), de troubles auditifs, de vertiges, de baisses de la concentration, interrompre immédiatement le travail. Ces symptômes peuvent être dus entre autres à une concentration trop élevée en gaz d’échappement.

L’appareil dégage des gaz

toxiques dès que le moteur à

combustion tourne. Ces gaz

contiennent du monoxyde de carbone, un gaz nocif inodore et invisible,

ainsi que d’autres produits toxiques. Ne jamais mettre le moteur à combustion en marche dans des pièces fermées ou mal aérées.

Démarrage :

Démarrer l’appareil avec une grande prudence, conformément aux remarques figurant dans le chapitre « Mise en service de l’appareil ». (Ö 11.) Veiller à respecter une distance suffisante entre les pieds et l’outil de coupe.

L’appareil ne doit pas être incliné au démarrage.

Au démarrage, ne pas actionner l’arceau d’entraînement.

Tonte sur les terrains en pente :

Toujours tondre les pentes dans le sens transversal, jamais dans le sens de la longueur. Si l’utilisateur perd le contrôle lors de la tonte dans le sens de la longueur, il risque en plus d’être renversé par l’appareil en fonctionnement.

Faire particulièrement attention en cas de changement de direction sur un terrain en pente.

Toujours adopter une position stable dans les pentes et éviter d’utiliser l’appareil sur des pentes très raides.

Pour des raisons de sécurité, ne pas utiliser l’appareil sur des terrains inclinés à plus de 25° (46,6 %). Risque de

blessures !

Une pente de 25° correspond à une montée verticale de 46,6 cm pour une distance horizontale de 100 cm.

Pour garantir un graissage suffisant du moteur à combustion en cas d’utilisation de l’appareil dans des terrains en pente, observer les indications figurant dans le manuel d’utilisation du moteur à combustion.

Utilisation :

Risque de blessures !

Ne jamais approcher les pieds ou les mains des pièces en rotation.

Ne jamais essayer d’inspecter la lame tandis que la tondeuse fonctionne. La lame en rotation

peut entraîner des blessures. N’avancer que pas à pas, ne jamais courir

en utilisant l’appareil. Plus l’utilisateur va vite avec l’appareil et plus les risques d’accident augmentent : risque de trébucher, de glisser, etc.

Faire extrêmement attention en faisant demi-tour ou en tirant l’appareil vers soi.

Risque de chute !

Utiliser l'appareil avec extrême prudence pour les travaux à proximité de décharges publiques, de fossés et de digues. Veiller tout particulièrement à respecter une distance suffisante avec ces zones dangereuses.

0478 111 9926 A - FR

Page 53

Contourner les objets dissimulés dans le gazon (dispositifs d’arrosage du gazon, piquets, valves d’eau, fondements, conduites électriques, etc.). Ne jamais passer sur ces objets avec l’appareil.

Faire attention au fait que l’outil

de coupe met quelques

secondes à s’immobiliser après

la coupure du moteur.

Couper le moteur à combustion, patienter jusqu’à ce que l’outil de travail s’immobilise et débrancher la cosse de bougie d’allumage,

– au moment de s’éloigner de l’appareil

ou de le laisser sans surveillance,

– avant de faire le plein d’essence. Ne

faire le plein que lorsque le moteur à combustion a refroidi.

Risque d’incendie !

– avant d’éliminer tout blocage ou

bourrage dans le carter du plateau de coupe,

– avant de soulever ou de porter

l’appareil, – avant de transporter l’appareil, – avant les travaux sur la lame de coupe, – avant de contrôler ou nettoyer l’appareil

ou avant d’y effectuer d’autres travaux

(basculer le guidon p. ex.), – si un corps étranger a été touché ou si

la tondeuse vibre de manière

anormalement forte. Contrôler dans ces

cas l’appareil, en particulier l’outil de

coupe (lame, arbre des lames, fixation

de la lame) pour vérifier qu’il n’est pas

endommagé et effectuer les

réparations nécessaires avant de

remettre l’appareil en marche et de

l’utiliser de nouveau.

Risque de blessures !

En général, de fortes vibrations indiquent une anomalie de fonctionnement. Tout particulièrement, ne pas mettre la tondeuse en marche si l’arbre de lame ou la lame de coupe est endommagé(e) ou déformé(e). Confier les réparations nécessaires à un spécialiste – VIKING recommande les revendeurs spécialisés VIKING – si vous ne disposez pas des connaissances

requises. Couper le moteur à combustion – pour pousser l’appareil depuis et vers la

pelouse à traiter,

– avant de pousser l’appareil sur une

surface non couverte d’herbe,

– si l’appareil doit être basculé pour le

transport,

– avant de régler la hauteur de coupe.

4.7 Entretien et réparations

Avant d’effectuer des travaux de nettoyage, de réglage, de réparation et d’entretien, placer

l’appareil sur un sol plat et stable, couper le moteur à combustion et le laisser refroidir, puis retirer la cosse de bougie d’allumage.

Risque de blessures causées par la lame de coupe !

Le fait de tirer sur le câble de démarrage met l’outil de travail en rotation. Lors de l’utilisation du câble de démarrage, veiller à toujours respecter un espace suffisant entre la lame de coupe et l’utilisateur, en particulier au niveau des mains et des pieds.

Laisser l’appareil refroidir, tout particulièrement avant les travaux au niveau du moteur à combustion, du collecteur d’échappement et du silencieux. Des températures de 80 °C ou plus peuvent être atteintes. Risque de

brûlure !

Tout contact direct avec l’huile moteur peut être dangereux, ne pas renverser d’huile moteur. VIKING recommande de confier le remplissage ou la vidange d’huile moteur à votre revendeur spécialisé VIKING.

Nettoyage :

L’ensemble de l’appareil doit être nettoyé soigneusement après utilisation. (Ö 12.1)

Éliminer les brins d’herbe accrochés avec un bout de bois. Nettoyer la partie inférieure de la tondeuse avec une brosse et de l’eau.

Ne jamais utiliser de nettoyeur haute pression et ne jamais nettoyer l’appareil sous l’eau courante (par exemple avec un tuyau d’arrosage). Ne pas utiliser de détergents agressifs. Ceux-ci peuvent endommager les matières plastiques et les métaux, ce qui peut compromettre le fonctionnement sûr de votre appareil VIKING.

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 54

Afin de prévenir tout risque d’incendie, retirer l’herbe, la paille, la mousse, les feuilles ou les traces de graisse, par exemple, au niveau des orifices d’aération, des ailettes de refroidissement et de la zone d’échappement.

Travaux d’entretien :

Exécuter uniquement les travaux d’entretien qui sont décrits dans le présent manuel d’utilisation, confier tous les autres travaux à un revendeur spécialisé. Si vous ne disposez pas des outils nécessaires, ou si vous ne connaissez pas suffisamment l’appareil, adressez-vous systématiquement à un revendeur spécialisé. VIKING recommande de s’adresser exclusivement aux revendeurs agréés VIKING pour les travaux d’entretien et les réparations. Les revendeurs spécialisés VIKING bénéficient régulièrement de formations et d’informations techniques.

Utiliser uniquement des outils, des accessoires ou des équipements homologués par VIKING pour cet appareil ou des pièces techniquement similaires, sous peine d’entraîner des accidents et blessures ou d’endommager l’appareil. Pour toute question, s’adresser à un revendeur spécialisé.

Les outils, accessoires et pièces de rechange VIKING sont, de par leurs propriétés, adaptés de façon optimale à l’appareil et aux exigences de l’utilisateur. Les pièces de rechange d’origine VIKING sont reconnaissables au numéro de pièce VIKING, au monogramme VIKING et aux codes des pièces de rechange VIKING. Il est possible que les pièces de petite taille ne disposent que du code de référence.

Pour des raisons de sécurité, faire contrôler régulièrement l’état et l’étanchéité des composants d’alimentation en carburant (conduite de carburant, robinet d’alimentation en carburant, réservoir, bouchon du réservoir et raccordements, etc.), et les faire remplacer si nécessaire par un spécialiste (VIKING recommande les revendeurs agréés VIKING).

Veiller à ce que les étiquettes d’avertissement restent propres et lisibles. Les autocollants perdus ou abîmés doivent être remplacés par des autocollants d’origine fournis par votre revendeur spécialisé VIKING. Si un composant est remplacé par une pièce neuve, veiller à ce que la nouvelle pièce reçoive le même autocollant.

Effectuer les travaux sur l’unité de coupe uniquement avec des gants de protection et en faisant extrêmement attention.

Veiller à ce que tous les écrous, boulons et vis soient bien fixés, notamment la vis de fixation de la lame, afin que l’utilisation de l’appareil se fasse toujours en toute sécurité.

Contrôler régulièrement l’appareil complet, en particulier avant de le remiser (avant hivernage p. ex.) pour vérifier qu’il n’est pas usé, ni endommagé. Remplacer immédiatement les pièces usées ou endommagées afin que l’appareil soit toujours en état de fonctionnement sûr.

Ne jamais modifier le réglage usine du moteur à combustion et ne pas le faire tourner en surrégime.

Si, au cours de travaux d’entretien réalisés sur l’appareil, il est nécessaire de retirer des pièces ou des dispositifs de sécurité, les reposer dès que possible et comme il se doit.

4.8 Stockage prolongé

Laisser refroidir le moteur à combustion avant de ranger l’appareil dans un local fermé.

Laisser l'appareil refroidir entièrement avant de le recouvrir.

Ranger l’appareil avec le réservoir vidé et le carburant dans une pièce fermée à clé et bien aérée.

S’assurer que l’appareil est mis à l’abri de toute utilisation non autorisée (hors de portée des enfants par exemple).

S’il est nécessaire de vider le réservoir (p. ex. pour l’hivernage), vider le réservoir à carburant uniquement en plein air (p. ex. en laissant tourner le moteur jusqu’à ce qu’il s’arrête).

Nettoyer minutieusement l’appareil avant son stockage (hivernage par exemple).

Entreposer l’appareil uniquement avec la cosse de bougie d’allumage débranchée.

Ranger l’appareil en bon état de fonctionnement.

4.9 Mise au rebut

Les déchets comme l’huile usagée ou le carburant, les lubrifiants, filtres, batteries et autres pièces d’usure usagés peuvent être nocifs pour les personnes, les animaux et l’environnement et doivent par conséquent être mis au rebut conformément.

S’adresser au centre de recyclage local ou au revendeur spécialisé pour connaître la procédure correcte de mise au rebut. VIKING recommande les revendeurs spécialisés VIKING.

0478 111 9926 A - FR

Page 55

S’assurer que les appareils usagés sont mis au rebut conformément à la législation en vigueur. Mettre l’appareil hors d’usage avant la mise au rebut. Pour prévenir tout accident, retirer tout particulièrement le câble d’allumage, vider le réservoir et vidanger l’huile moteur.

Risque de blessures causées par la lame de coupe !

Ne jamais laisser une tondeuse usagée sans surveillance. S’assurer que l’appareil et en particulier la lame de coupe sont conservés hors de portée des enfants.

5. Signification des pictogrammes

Attention !

Lire le manuel d’utilisation avant la mise en marche de l’appareil.

Risque de blessures !

Tenir toute autre personne éloignée de la zone de danger.

Risque de blessures !

Débrancher la cosse de bougie d’allumage avant d’effectuer des travaux sur l’outil de coupe et avant les travaux d'entretien et de nettoyage.

Risque de blessures !

Tenir les mains et les pieds éloignés des lames !

Le dispositif de coupe continue de tourner quelques secondes après l’arrêt de l’appareil (frein moteur/frein de lame).

MB 2 RT:

Démarrer le moteur à combustion.

Couper le moteur à combustion.

Mettre l’entraînement en marche.

6. Contenu de l’emballage

Rep. Désignation Qté A Appareil de base avec

guidon

− Manuel d’utilisation 1

− Notice d’utilisation du

moteur à combustion

7. Préparation de l’appareil

7.1 Généralités Risque de blessures

Respecter les consignes de sécurité dans le chapitre « Consignes de sécurité » (Ö 4.).

● Pour tous les travaux décrits, placer

l’appareil sur une surface horizontale, plate et stable pour les effectuer.

7.2 Montage du guidon

● Relever le guidon (1) avec

précaution en veillant à ce que les câbles de commande ne se coincent pas.

● Serrer les tendeurs rapides (2)

prémontés (un filet environ de la vis doit ressortir) et les rabattre vers le haut.

Contrôle du montage

● Les tendeurs rapides (1) doivent

être serrés jusqu’à ce qu’ils reposent tout près du guidon et que la partie supérieure du guidon soit reliée étroitement à la partie inférieure du

guidon. Si le guidon n’est pas bien fixé ou que les tendeurs rapides ne sont pas logés correctement, ouvrir ces derniers et les régler correctement en les dévissant et les revissant.

● Contrôler que les câbles de

commande (2, 3) et le collier de câbles (4, MB 2 RC) sont bien positionnés.

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 56

7.3 Carburant et huile moteur utilisés

Éviter tout endommagement de l’appareil !

Mettre de l’huile moteur avant le premier démarrage de l’appareil. Utiliser un auxiliaire de remplissage (entonnoir p. ex.) pour faire le plein ou remplir le réservoir d’huile moteur.

Huile moteur :

Consulter la notice d’utilisation du moteur à combustion pour connaître le type et la quantité d’huile moteur à utiliser. Effectuer un contrôle régulier du niveau de remplissage (voir la notice d’utilisation du moteur à combustion). Éviter de dépasser ou de tomber en dessous du niveau d’huile prescrit. Visser correctement le bouchon du réservoir d’huile avant de mettre en marche le moteur à combustion.

Carburant :

Recommandation : carburant frais de marque, essence sans plomb. Consulter la notice d’utilisation du moteur à combustion pour obtenir des indications sur la qualité du carburant (indice d’octane).

8. Éléments de commande

8.1 Généralités Risque de blessures

Respecter les consignes de sécurité dans le chapitre « Consignes de sécurité » (Ö 4.).

● Pour tous les travaux décrits, placer

l’appareil sur une surface horizontale, plate et stable pour les effectuer.

8.2 Basculement du guidon

Il est possible de basculer le guidon pour un transport et un rangement compacts de l’appareil.

Risque de pincement !

Le guidon risque de se replier involontairement lorsque les tendeurs rapides sont desserrés.

Par conséquent, toujours maintenir le guidon d’une main pendant le desserrage de la fixation.

● Arrêter le moteur à combustion et

débrancher les cosses des bougies d’allumage. (Ö 11.2)

● Décrocher le câble de démarrage.

(Ö 8.3)

● Ouvrir le tendeur rapide (1) à gauche et

à droite et déposer le guidon (2) avec précaution vers l’avant.

8.3 Accrochage et décrochage du câble de démarrage

Accrochage

● Débrancher les cosses des bougies d’allumage du moteur à combustion.

● Pousser et maintenir l’arceau de coupure du moteur (1) contre le guidon.

● Tirer lentement sur le câble de démarrage (2).

● Relâcher l’arceau de coupure du moteur (1) et accrocher le câble de démarrage (2) dans le guide-câble (3).

● Rebrancher les cosses des bougies d’allumage.

Décrochage

● Débrancher les cosses des bougies d’allumage du moteur à combustion.

● Décrocher le câble de démarrage (2) du guide-câble (3).

8.4 Réglage de la hauteur de

coupe

Risque de blessures !

Couper le moteur à combustion avant de régler la hauteur de coupe.

4 hauteurs de coupe comprises entre 28 mm et 85 mm peuvent être réglées.

Niveau 1 = hauteur de coupe minimale Niveau 4 = hauteur de coupe maximale

Risque de blessures !

Le réglage doit être le même sur l’axe avant et l’axe arrière.

0478 111 9926 A - FR

Page 57

1 Réglage de la hauteur de coupe à l’arrière

● Régler la hauteur de coupe souhaitée avec l’axe arrière (1). À cet effet, soutenir l’appareil d’une main et placer l’axe arrière au niveau souhaité d’abord d’un côté, puis de l’autre. Veiller à ce qu’il soit au même niveau à gauche et droite (l’axe arrière doit être parallèle au carter).

2 Réglage de la hauteur de coupe à l’avant

● MB 2 RT :

Pousser le levier de réglage de la hauteur de coupe (2) vers l’extérieur et le laisser s’enclencher.

● MB 2 RC, MB 2 R :

Régler la hauteur de coupe souhaitée avec l’axe avant (3). À cet effet, soutenir l’appareil d’une main et placer l’axe avant au niveau souhaité d’abord d’un côté, puis de l’autre. Veiller à ce qu’il soit au même niveau à gauche et droite (l’axe avant doit être parallèle au carter).

9. Dispositifs de sécurité

L’appareil est équipé de plusieurs dispositifs de sécurité garantissant une utilisation sûre et empêchant une utilisation non autorisée.

Risque de blessures !

Si l’un des dispositifs de sécurité présente un défaut, l’appareil ne doit pas être mis en marche. VIKING vous recommande de vous adresser à un revendeur agréé VIKING.

9.1 Arceau de coupure du moteur

La tondeuse est équipée d’un dispositif de coupure du moteur.

Le moteur en fonctionnement est coupé lorsque l’on relâche l’arceau de coupure du moteur à combustion. Le moteur à combustion et la lame s’arrêtent dans les 3 secondes qui suivent.

Risque de blessures !

Si le délai d’immobilisation de la lame est plus long, ne plus utiliser l’appareil et l’apporter à un revendeur spécialisé.

Mesure du délai d’immobilisation

Après le démarrage du moteur à combustion, la lame tourne et un bruit de rotation s’entend. Le délai d’immobilisation correspond à la durée du bruit de rotation après l’arrêt du moteur à combustion, il peut se mesurer avec un chronomètre.

10. Conseils d’utilisation

10.1 Informations générales sur le

mulching

Lors du mulching, les brins d’herbe coupés sont broyés plusieurs fois, grâce à un flux d’air spécialement dirigé vers la zone de coupe, avant d’être pulvérisés en fines particules sur le gazon. L’herbe coupée reste sur le gazon.

Utilité

Les brins d’herbe en décomposition restituent au sol des nutriments organiques et agissent ainsi comme un engrais naturel.

Avantages

Il n’est plus nécessaire de vider le bac de ramassage et de jeter l’herbe coupée. La pousse des mauvaises herbes est ralentie et des quantités considérables d’engrais peuvent être économisées.

10.2 Quand le mulching est-il possible ?

VIKING recommande de procéder au mulching uniquement sur gazon sec et lorsque l’herbe n’est pas trop haute. Si l’herbe est trop haute, tondre le gazon en deux étapes. (Ö 10.3)

Prudence !

Si la hauteur de coupe est trop basse ou que l’herbe est mouillée, le carter risque de se boucher et la lame de se bloquer !

10.3 Comment procéder pour le mulching ?

Conditions préalables pour de bons résultats de mulching :

– Régler une hauteur de coupe optimale :

l’herbe doit être coupée à un tiers de sa

hauteur. – Utiliser des lames bien affûtées. – Alterner le sens de la tonte et faire

attention au chevauchement des

bandes de tonte.

Méthode à utiliser en cas d’herbe haute

Tondre en deux étapes en cas d’herbe haute.

Première étape : Tondre au préalable le gazon à la hauteur de coupe maximale.

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 58

Deuxième étape : 12 à 24 heures après la première étape, tondre avec l’obturateur mulching le gazon à la hauteur de coupe désirée, en procédant à angle droit par rapport à la première tonte.

10.4 À quelle fréquence procéder au mulching ?

Pour obtenir un beau gazon bien dense, il est nécessaire de procéder souvent au mulching et de tondre le gazon suffisamment court.

Période principale de croissance :

Au printemps : Mulching 2 fois par semaine au moins. En été et à l’automne : Mulching 1 fois par semaine au moins.

11. Mise en service de l’appareil

11.1 Démarrage du moteur à combustion

Éviter tout endommagement de l’appareil !

Ne pas démarrer le moteur à combustion dans l’herbe haute ou à la hauteur de coupe minimale. Il en résulterait un démarrage plus difficile. Après le démarrage, le moteur fonctionne toujours au régime optimal grâce au réglage de régime gaz fixe.

Démarrage à froid du moteur à combustion :

● Uniquement pour MB 2 R :

Appuyer trois fois sur la poire d’amorçage (1).

● Enfoncer et maintenir l’arceau de coupure du moteur (2) contre le guidon.

● Tirer lentement le câble de démarrage (3) jusqu’à ce qu’il résiste. Tirer ensuite d’un coup sec à une longueur de bras environ. Relâcher lentement le câble de démarrage (3) pour qu’il puisse s’enrouler. Répéter l’opération jusqu’au démarrage du moteur à combustion.

Démarrage à chaud du moteur à combustion :

Éviter tout endommagement de l’appareil !

Il n’est plus nécessaire d’actionner la poire d’amorçage lorsque le moteur à combustion est chaud. Noter toutefois qu’en cas de températures très basses, le moteur peut refroidir très rapidement.

● Démarrage similaire au démarrage à froid du moteur à combustion.

Uniquement pour MB 2 R :

Il n’est pas nécessaire d’actionner la poire d’amorçage (1).

11.2 Arrêt du moteur à

combustion

● Relâcher l’arceau de coupure du moteur (1).

Le moteur à combustion et la lame s’arrêtent dans les 3 secondes qui suivent.

11.3 Entraînement (MB 2 RT)

Remarque

Le modèle MB 2 RT dispose d’une traction avant.

1 Mise en marche de l’entraînement

● Démarrer le moteur à combustion. (Ö 11.1)

● Tirer l’arceau d’entraînement (1) vers le guidon et le maintenir.

L’entraînement est activé et la tondeuse avance.

2 Arrêt de l’entraînement

● Relâcher l’arceau d’entraînement (1).

L’entraînement est désactivé et la tondeuse s’immobilise.

Le moteur à combustion et la lame continuent de tourner.

0478 111 9926 A - FR

Page 59

12. Entretien

Risque de blessures !

Avant d’effectuer les travaux de maintenance ou de nettoyage sur l’appareil, lire attentivement le chapitre « Consignes de sécurité » (Ö 4.), en particulier le souschapitre « Entretien et réparations » (Ö 4.7), et respecter strictement toutes les consignes de sécurité.

Avant tous les travaux d’entretien et de nettoyage, laisser l’appareil refroidir et débrancher la cosse de bougie d’allumage !

Entretien annuel effectué par le revendeur spécialisé :

La tondeuse doit être contrôlée une fois par an par un revendeur spécialisé. VIKING recommande les revendeurs spécialisés VIKING.

12.1 Nettoyage de l’appareil Intervalle d’entretien :

Après chaque utilisation.

Risque de blessures !

Couper le moteur à combustion, laisser l’appareil refroidir et débrancher les cosses des bougies d’allumage. Avant de mettre l’appareil en position de nettoyage, vider le réservoir à carburant (laisser tourner le moteur jusqu’à ce qu’il s’arrête).

Mise en position de nettoyage de l’appareil

● Ouvrir le tendeur rapide (1) et déposer le guidon (2) vers l’arrière.

● Soulever l’avant de l’appareil et le mettre en position de nettoyage comme indiqué sur la figure.

12.2 Contrôle de l’usure de la

lame Intervalle d’entretien :

Avant chaque utilisation.

Risque de blessures !

L’usure des lames varie sensiblement en fonction du lieu et de la durée d’utilisation. En cas d’utilisation de l’appareil sur un sol sablonneux ou bien d’utilisation fréquente dans des conditions de sécheresse, la lame est plus fortement sollicitée et s’use plus vite que la moyenne.

Une lame usée risque de rompre et de provoquer de graves blessures. Respecter impérativement les consignes d’entretien de la lame.

Opération de contrôle

● Mettre l’appareil en position de nettoyage. (Ö 12.1)

● Nettoyer la lame (1) et vérifier qu’elle ne présente aucun dommage (fissures ou entailles).

● Mesurer l’épaisseur de la lame (A) à plusieurs endroits à l’aide d’un pied à coulisse (2).

● Mesurer l’usure (B). À cet effet, placer une règle (3) au niveau de l’arête avant de la lame comme indiqué sur la figure.

Limites d’usure

L’épaisseur de la lame (A) doit être partout de 2mm minimum. Les points les plus importants sont indiqués sur la figure.

Les tranchants peuvent être affûtés de 5mm au maximum – distance (B) (usure).

12.3 Affûtage de la lame de coupe

Si vous ne disposez pas des outils nécessaires ou si vous ne connaissez pas suffisamment l’appareil, nous vous recommandons de confier l’affûtage de la lame à un spécialiste. Si la lame n’est pas affûtée correctement (angle de coupe erroné, voile, etc.), le fonctionnement de l’appareil est compromis.

Instructions relatives à l’affûtage

● Démonter la lame de coupe. (Ö 12.4)

● Refroidir la lame de coupe pendant

l’affûtage, p. ex. avec de l’eau. La lame ne doit pas bleuir car cela réduirait sa puissance de coupe.

● Affûter la lame de coupe uniformément afin de prévenir tout voile pouvant entraîner des vibrations.

● Respecter l’angle de coupe de 30°.

● Respecter les limites d’usure (Ö 12.2).

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 60

12.4 Dépose et pose de la lame de coupe

Risque de blessures !

Travailler uniquement avec des gants.

Remplacer systématiquement la lame de coupe si elle est fendue, si elle présente des entailles ou si une limite d’usure (Ö 12.2) a été atteinte.

Démontage

● Maintenir la lame de coupe (1) et desserrer la vis de fixation de la lame (2).

● Retirer la vis de fixation de la lame (2), la rondelle d’arrêt (3) et la lame de coupe (1).

Montage

● Nettoyer la surface d’appui de la lame et le support de lame (4).

● Enduire la vis de fixation de la lame (2) de Loctite 243.

● Mettre en place la lame de coupe (1) sur le support de lame (4), comme indiqué sur la figure.

● Poser la rondelle d’arrêt (3) comme indiqué sur la figure et la serrer avec la vis de fixation de la lame (2) à un couple de 60 - 65 Nm.

Risque de blessures !

Respecter impérativement le couple de serrage prescrit pour la vis de fixation de la lame. La rondelle d’arrêt (3) doit être remplacée à chaque montage de la lame. La vis de fixation de la lame (2) doit être remplacée à chaque remplacement de la lame.

12.5 Moteur à combustion Intervalle d’entretien :

Voir le manuel d’utilisation du moteur.

Remarques générales :

Respecter les consignes d’utilisation et d’entretien figurant dans la notice d’utilisation du moteur.

Contrôler en particulier le niveau d’huile, respecter les intervalles de vidange d’huile et de remplacement du filtre à air pour pouvoir profiter longtemps du moteur de votre appareil.

Se reporter au manuel d’utilisation du moteur pour connaître l’intervalle de vidange conseillé, ainsi que l’huile moteur et la quantité d’huile nécessaire.

Les ailettes de refroidissement doivent toujours être parfaitement propres afin de garantir un refroidissement suffisant du moteur.

12.6 Roues et transmission

Les roulements des roues ne nécessitent aucun entretien.

La transmission ne nécessite aucun entretien.

12.7 Rangement de l’appareil (hivernage)

En cas d’hivernage de l’appareil, tenir compte des points suivants :

● Nettoyer minutieusement toutes les pièces extérieures de l’appareil.

● Bien huiler ou graisser toutes les pièces rotatives.

● Vider le réservoir d’essence et le carburateur (en laissant tourner le moteur p. ex.).

● Dévisser la bougie d’allumage (voir le manuel d’utilisation du moteur à combustion) et verser env. 3 cm³ d’huile moteur dans le moteur à combustion par l’ouverture de la bougie. Faire tourner le moteur à combustion plusieurs fois, sans bougie d’allumage (tirer sur le câble de démarrage).

Risque d’incendie !

Tenir la cosse de bougie d’allumage éloignée de l’ouverture de la bougie pour prévenir tout risque d’incendie.

● Revisser la bougie d’allumage (voir le manuel d’utilisation du moteur à combustion).

● Effectuer une vidange d’huile (voir le manuel d’utilisation du moteur à combustion).

● Ranger l’appareil dans une pièce sèche, propre et fermée. S’assurer que l’appareil se trouve hors de portée des enfants.

0478 111 9926 A - FR

Page 61

13. Transport

13.1 Transport

Risque de blessures !

Avant le transport, tenir compte du chapitre « Consignes de sécurité ». (Ö 4.4) Ne porter l’appareil qu’avec l’aide d’une deuxième personne. À cet effet, toujours porter des vêtements de sécurité appropriés (chaussures de sécurité, gants solides). Avant de soulever ou de transporter l’appareil, débrancher la cosse de bougie d’allumage.

Pour soulever ou porter l’appareil

● A Guidon monté : tenir l’appareil au niveau de la poignée de transport avant (1) et du guidon (2).

● B Guidon basculé : tenir l’appareil au niveau de la poignée de transport avant (1) et des parties inférieures du guidon (3).

Transport de l’appareil

Transporter l’appareil uniquement sur une surface de chargement propre et plane, posé sur ses 4 roues.

● Sécuriser l’appareil au moyen d’équipements de fixation adaptés afin d’éviter tout glissement. Fixer des cordes ou des sangles au niveau de la poignée de transport avant (1) et des parties inférieures du guidon (3).

14. Protection de l’environnement

Ne pas jeter les brins d’herbe coupés à la poubelle - ils peuvent servir de compost.

Les emballages, l’appareil et

ses accessoires sont fabriqués en matériaux recyclables et sont à éliminer comme il se doit.

L’élimination sélective des déchets dans le respect de l’environnement contribue au recyclage des matières recyclables. Une fois la durée d’utilisation normale de l’appareil écoulée, remettre l’appareil à un centre de collecte des déchets. Pour la mise au rebut, tenir compte des indications du chapitre « Mise au rebut » (Ö 4.9).

S’adresser au centre de recyclage local ou au revendeur spécialisé pour connaître la procédure correcte de mise au rebut.

15. Pièces de rechange courantes

Lame de coupe (lame mulching)

6357 702 0101

Vis de fixation de la lame

9008 319 9028

Rondelle d’arrêt

0000 702 6600

Les éléments de fixation de la lame de coupe (vis de fixation de la lame, rondelle d’arrêt p. ex.) doivent être remplacés lors du changement ou du montage de la lame. Les pièces de rechange sont disponibles auprès des revendeurs spécialisés VIKING.

16. Feuille d’entretien

16.1 Confirmation de remise

16.2 Confirmation d’entretien

Remettre le présent manuel d’utilisation à votre revendeur spécialisé VIKING lors des travaux d’entretien. Il confirmera l’exécution des travaux d’entretien en complétant les champs préimprimés.

Entretien exécuté le

Date du prochain entretien

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 62

17. Comment limiter l’usure et éviter les dommages

Remarques importantes relatives à la maintenance et à l’entretien du groupe de produits

Tondeuses à essence

La société VIKING décline toute responsabilité en cas de dommages corporels ou matériels découlant du nonrespect des consignes de sécurité, des instructions d’utilisation et d’entretien stipulées dans le manuel d’utilisation ou en cas d’utilisation de pièces rapportées ou de rechange non agréées.

Respecter impérativement les consignes suivantes pour éviter tout dommage et prévenir une usure rapide de votre appareil VIKING :

1. Pièces d’usure

Certaines pièces des appareils VIKING sont sujettes à usure, même dans des conditions normales d’utilisation. Elles doivent être remplacées en temps voulu, en fonction du type et de la durée d’utilisation.

C’est notamment le cas des pièces suivantes :

– lame de coupe – courroie trapézoïdale (MB 2 RT) – pneumatiques

2. Respect des consignes indiquées dans le présent manuel d’utilisation

Utiliser, entretenir et entreposer soigneusement votre appareil VIKING conformément aux consignes du présent manuel d’utilisation. L’utilisateur est seul

responsable des dommages entraînés par le non-respect des consignes de sécurité, d’utilisation et d’entretien.

Une restriction de la garantie s’applique notamment dans les cas suivants :

– modifications du produit non autorisées

par VIKING.

– utilisation de consommables non

autorisés par VIKING (lubrifiants, essence et huile moteur, consulter les instructions du fabricant du moteur).

– utilisation d’outils ou d’accessoires qui

ne sont pas autorisés, appropriés pour l’appareil ou qui sont de mauvaise

qualité. – utilisation non conforme du produit. – utilisation de l’appareil lors de

manifestations sportives ou de

concours. – dommages résultant d’une utilisation

prolongée de l’appareil avec des pièces

défectueuses.

3. Travaux d’entretien

Effectuer régulièrement tous les travaux indiqués au chapitre « Entretien ».

Si l’utilisateur n’est pas en mesure d’effectuer lui-même ces travaux d’entretien, il devra les confier à un spécialiste.

VIKING recommande de s’adresser exclusivement aux revendeurs spécialisés VIKING pour les travaux d’entretien et les réparations.

Les revendeurs spécialisés VIKING bénéficient régulièrement de formations et d’informations techniques.

Si ces travaux ne sont pas effectués, cela peut entraîner des dommages dont l’utilisateur sera tenu responsable.

Cela concerne notamment : – dommages dus à la corrosion ou autres

dommages consécutifs causés par un stockage inapproprié.

– endommagement de l’appareil du fait

de l’utilisation de pièces de rechange de mauvaise qualité.

– dommages causés par le non-respect

des intervalles d’entretien ou un entretien insuffisant, ou causés par des réparations ou des travaux d’entretien n’ayant pas été effectués chez un revendeur spécialisé.

18. Déclaration de conformité CE du fabricant

Nous, VIKING GmbH

Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein (Autriche)

déclarons que les tondeuses à moteur à combustion (MB)

Marque : VIKING

Type : MB 2.2 R

MB 2.2 RC MB 2.2 RT

N° de série 6357 sont en parfaite conformité avec les

directives européennes suivantes : 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

Le produit en question a été mis au point conformément aux normes suivantes : EN ISO 5395-1, EN ISO 5395-2

Procédure de contrôle de conformité utilisée : Annexe VIII (2000/14/EC)

0478 111 9926 A - FR

Page 63

Nom et adresse de l’institut : TÜV Rheinland LGA Products GmbH

Tillystraße 2 D-90431 Nürnberg (Allemagne)

Composition et conservation de la documentation technique : Johann Weiglhofer VIKING GmbH

L’année de fabrication et le numéro de série sont indiqués sur la plaque fabricant de l’appareil.

MB 2.2 R :

Niveau de puissance sonore mesuré : 92,0 dB (A)

Niveau de puissance sonore garanti : 94 dB (A)

MB 2.2 RC, MB 2.2 RT :

Niveau de puissance sonore mesuré : 92,5 dB (A)

Niveau de puissance sonore garanti : 94 dB (A)

Langkampfen, 2015-01-02 (AAAA-MM-JJ)

VIKING GmbH

Directeur de la Recherche et Développement des produits

19. Caractéristiques techniques

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

N° de série 6357 Moteur à combus-

tion, modèle Dispositif de coupe Lame de coupe Largeur de coupe 46 cm Dispositif de

démarrage Dispositif de sécurité Coupure du

Couple de serrage de la vis de fixation de la lame 60 - 65 Nm

Ø roue avant 200 mm Ø roue arrière 200 mm Hauteur de coupe 28 - 85 mm Conformément à la

directive 2000/14/EC : Niveau de puissance sonore garanti L

WAd

Conformément à la directive 2006/42/EC : Niveau de pression sonore sur le lieu de travail L

Incertitude K

MB 2.2 R

Type de moteur Série B&S 450 Puissance nominale

au régime nominal Cylindrée 125 cm³ Réservoir à

carburant 0,8 l

Moteur à combustion 4 temps

Démarrage par lanceur

moteur

94 dB (A)

81 dB (A) 2dB(A)

1,6 - 2900 kW - tr/min

MB 2.2 R

Régime du dispositif de coupe 2900 tr/min

Vibrations indiquées conformément à la norme EN 12096 : valeur mesurée a

Incertitude K

7,00 m/s 2,80 m/s

Mesure conformément à la norme EN 20643

L/l/h 124/49/100 cm Poids : 22 kg

MB 2.2 RC

Type de moteur Kohler XT675 Puissance nominale

au régime nominal

2,2 - 2800

kW - tr/min Cylindrée 149 cm³ Réservoir à

carburant 1,4 l Régime du dispositif

de coupe 2800 tr/min Vibrations indiquées

conformément à la norme EN 12096 : valeur mesurée a

Incertitude K

5,00 m/s

2,50 m/s

Mesure conformément à la norme EN 20643

L/l/h 124/49/100 cm Poids : 26 kg

MB 2.2 RT

Type de moteur Kohler XT675 Puissance nominale

au régime nominal

2,2 - 2800

kW - tr/min Cylindrée 149 cm³ Réservoir à

carburant 1,4 l

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 64

MB 2.2 RT

Régime du dispositif de coupe 2800 tr/min

Vibrations indiquées conformément à la norme EN 12096 : valeur mesurée a

Incertitude K

5,90 m/s 2,36 m/s

Mesure conformément à la norme EN 20643

Entraînement : roue avant 1 vitesse avant

Vitesse d’entraînement 3,5 km/h

L/l/h 140/50/105 cm Poids : 29 kg

20. Recherche des pannes

# Demander éventuellement conseil à

un revendeur, VIKING recommande les revendeurs spécialisés VIKING.

@ Voir le manuel d’utilisation du moteur à

combustion.

Dysfonctionnement :

Le moteur à combustion ne démarre pas

Causes possibles :

– L’arceau de coupure du moteur n’est

pas actionné. – Le réservoir à carburant est vide. – La conduite d’alimentation en carburant

est bouchée. – Le carburant est de mauvaise qualité,

encrassé ou depuis trop longtemps

dans le réservoir. – Le filtre à air est encrassé.

– La cosse n’est plus sur la bougie

d’allumage ; le câble d’allumage n’est pas fixé correctement sur la cosse.

– La bougie d’allumage est encrassée ou

endommagée ; l’écartement des électrodes est incorrect.

Solutions :

– Enfoncer et maintenir l’arceau de

coupure du moteur contre le

guidon. (Ö 11.1) – Faire l’appoint de carburant. (Ö 7.3) – Nettoyer la conduite d’alimentation en

carburant. , # – Toujours utiliser du carburant frais

(essence sans plomb), de marque ;

nettoyer le carburateur. , # – Nettoyer le filtre à air. , # – Rebrancher la cosse de la bougie

d’allumage ; contrôler la connexion

entre le câble d’allumage et la

cosse. , # – Nettoyer ou remplacer la bougie

d’allumage ; corriger l’écartement des

électrodes. #

Dysfonctionnement :

Le moteur à combustion démarre difficilement ou perd de la puissance.

Causes possibles :

– Le carter de la tondeuse est bouché. – La hauteur de coupe est trop basse ou

la vitesse d’avancement est trop élevée

par rapport à la hauteur de coupe. – Il y a de l’eau dans le réservoir à

carburant et dans le carburateur ; le

carburateur est bouché. – Le réservoir à carburant est encrassé. – Le filtre à air est encrassé.

– Les bougies d’allumage sont

encrassées.

Solutions :

– Nettoyer le carter de la tondeuse (retirer

les cosses des bougies d’allumage !). (Ö 12.1)

– Régler une hauteur de coupe plus

élevée ou réduire la vitesse d’avancement. (Ö 8.4)

– Vider le réservoir à carburant, nettoyer

la conduite d’alimentation en carburant

et le carburateur. # – Nettoyer le réservoir à carburant. # – Nettoyer le filtre à air. # – Nettoyer les bougies d’allumage. #

Dysfonctionnement :

Le moteur à combustion est très chaud.

Causes possibles :

– Le niveau d’huile est insuffisant dans le

moteur. – Ailettes de refroidissement encrassées.

Solutions :

– Vidanger l’huile moteur. (Ö 12.5) – Nettoyer les ailettes de

refroidissement. (Ö 12.1)

Dysfonctionnement :

Fortes vibrations pendant le fonctionnement.

Causes possibles :

– Unité de coupe défectueuse. – Fixation desserrée du moteur.

Solutions :

– Contrôler la lame de coupe, l’arbre des

lames et la fixation de la lame (vis de

fixation de la lame et rondelle d’arrêt) et

les réparer le cas échéant. # – Serrer les vis de la fixation du

moteur. #

0478 111 9926 A - FR

Page 65

Dysfonctionnement :

Coupe irrégulière, la pelouse jaunit.

Causes possibles :

– La lame de coupe est émoussée ou

usée.

– La vitesse d’avancement est trop

élevée par rapport à la hauteur de coupe.

– Le carter n’est pas parallèle au sol.

Solutions :

– Affûter la lame de coupe ou la

remplacer (Ö 12.3), (Ö 12.4), #

– Diminuer la vitesse d’avancement et/ou

sélectionner la hauteur de coupe adéquate.

– Régler la hauteur de coupe au même

niveau à l’avant et à l’arrière. (Ö 8.4)

Dysfonctionnement (MB 2 RT) :

L’appareil n’avance pas lorsque l’on actionne l’arceau d’entraînement.

Causes possibles :

– Câble de commande d’entraînement

défectueux (coudé p. ex.).

Solutions :

– Remplacer le câble de commande. #

DEENNLITESPTNOSVFIDAPLHUSRHR FR

0478 111 9926 A - FR

Page 66

0478 111 9926 A - FR

Page 67

Geachte klant,

Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabriceerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VIKING apparaat.

Directeur

1. Inhoudsopgave

Over deze gebruiksaanwijzing 65

Algemeen 65 Instructie voor het lezen van de

gebruiksaanwijzing 66

Beschrijving van het apparaat 66 Voor uw veiligheid 66

Algemeen 66 Tanken – omgaan met benzine 68 Kleding en uitrusting 68 Transport van het apparaat 68 Vóór het werken 69 Tijdens het werken 69 Onderhoud en reparaties 71 Opslag bij langdurige

bedrijfsonderbrekingen 72 Afvoer 72

Toelichting van de symbolen 72 Leveringsomvang 73 Apparaat klaarmaken voor gebruik 73

Algemeen 73 Duwstang monteren 73 Brandstof en motorolie 73

Bedieningselementen 73

Algemeen 73 Duwstang neerklappen 73 Startkabel vast- en loshaken 74 Snijhoogteverstelling 74

Veiligheidsvoorzieningen 74

Beugel motorstop 74

Aanwijzingen voor werken 74

Algemene informatie over het mulchen 74

Wanneer mag u mulchen? 75 Hoe u moet mulchen? 75

Hoe vaak moet u mulchen? 75

Apparaat in gebruik nemen 75

Verbrandingsmotor starten 75 Verbrandingsmotor uitschakelen 75 Wielaandrijving (MB 2 RT) 75

Onderhoud 76

Apparaat reinigen 76 Messenslijtage controleren 76 Maaimes slijpen 76 Maaimes demonteren en monteren 77 Verbrandingsmotor 77 Wielen en transmissie 77 Opslag (winterpauze) 77

Transport 78

Milieubescherming 78 Standaard reserveonderdelen 78 Onderhoudsschema 78

Leveringbevestiging 78 Servicebevestiging 78

Slijtage minimaliseren en schade voorkomen 79

CE-conformiteitsverklaring van de fabrikant 79

Technische gegevens 80 Defectopsporing 81

2. Over deze gebruiksaanwijzing

2.1 Algemeen Deze gebruiksaanwijzing is een originele

gebruiksaanwijzing van de fabrikant in

de zin van de EG-richtlijn 2006/42/EC. VIKING werkt voortdurend aan de

ontwikkeling van zijn producten; wijzigingen in de levering qua vorm,

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Gedrukt op chloorvrij, gebleekt papier. Papier is recycleerbaar. Flap is vrij van halogeen.

Page 68

techniek en uitvoering zijn daarom voorbehouden. Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing: De gebruiker staat achter het apparaat (werkstand).

Hoofdstukverwijzing:

Naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (Ö 4.)

Markeringen van tekstpassages:

De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.

Handelingen waarbij ingrijpen van de gebruiker vereist is:

● Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen: – productgebruik bij sport- of

wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Beugel motorstop

2 Beugel wielaandrijving (MB 2 RT) 3 Stuur 4 Kabelgeleider 5 Snelspanner 6 Kabelgeleider 7 Snijhoogteverstelling achter 8 Snijhoogteverstelling voor 9 Handgreep voor

10 Verbrandingsmotor 11 Primer (MB 2 R) 12 kabelklip

MB 2 RC: 1 St.

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht

worden genomen.

Vóór de eerste inbedrijfstelling moet u de hele gebruiksaanwijzing goed

doorlezen. Bewaar de gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

0478 111 9926 A - NL

Page 69

Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zijn.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven.

Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt

werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt.

Kinderen of jongeren onder 16 jaar mogen de machine niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

Dit apparaat mag niet worden gebruikt door personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of door personen zonder ervaring en/of zonder kennis, tenzij deze personen onder toezicht staan van iemand die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Het apparaat is bedoeld voor privé gebruik.

Opgelet - Gevaar voor ongevallen!

De grasmaaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld niet worden ingezet voor volgende werken (onvolledige opsomming):

– het trimmen van bosjes, heggen en

struiken, – het snoeien van rankgewas, – gazononderhoud op dakbeplantingen

en in bloembakken, – het hakselen en klein hakken van

boom- en heggensnoeisel,

– het schoonmaken van voetpaden

(opzuigen, wegblazen),

– het egaliseren van oneffenheden in de

bodem, zoals bijv. molshopen.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VIKING zijn goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatie over goedgekeurde toebehoren contact op met uw VIKING vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor wordt veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen!

Een overmatige belasting door

trillingen kan schade aan de bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanneer er symptomen optreden die door de trillingen zouden kunnen zijn veroorzaakt. Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

– gevoelloosheid, –pijn, – slappe spieren,

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 70

– huidverkleuringen, – onaangenaam kriebelen.

4.2 Tanken – omgaan met benzine Levensgevaarlijk!

Benzine is giftig en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden vervangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te slaan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding kunnen komen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook niet tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en laat deze afkoelen.

De benzine moet vóór het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hete machine mag de tankdop niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodat de brandstof ruimte heeft om uit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden.

Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of

bijvoorbeeld op sandalen.

Bij onderhouds- en reinigingswerkzaamheden en tijdens het vervoer van de

machine ook telkens stevige handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes

moet altijd een geschikte

veiligheidsbril worden

gedragen. De machine mag alleen met een lange

broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit losse kledingstukken die aan draaiende onderdelen (bedieningshendel) kunnen blijven hangen – ook geen sieraden, geen stropdassen en geen sjaals.

4.4 Transport van het apparaat

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotor uit, laat de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, touwen, enz.).

Maaimes bij het optillen en dragen niet aanraken.

Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreven hoe het apparaat op te tillen of vast te sjorren is. (Ö 13.)

Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

0478 111 9926 A - NL

Page 71

4.5 Vóór het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen.

Controleer het brandstofsysteem vóór ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade niet starten –

Brandgevaar!

Apparaat vóór ingebruikname door vakhandelaar laten repareren.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Controleer het complete terrein waarop de machine wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog kunnen worden geslingerd. Hindernissen (b.v. boomstronken, wortels) kunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daarom vóór het maaien alle in het gazon verborgen vreemde voorwerpen (hindernissen) die niet verwijderd kunnen worden.

Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar.

Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer vóór elk gebruik:

– of het apparaat volgens de

voorschriften is gemonteerd.

– of het snijgereedschap en de complete

snij-eenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren)

alsook slijtage. (Ö 12.2) – of de tankdop goed vastgeschroefd is. – of de tank en de brandstofvervoerende

delen en de tankdop in onberispelijke

staat zijn. – of de veiligheidsvoorzieningen

(bijv. motorstopbeugel, behuizing,

duwstang, bescherming) in perfecte

toestand zijn en naar behoren

functioneren. – of de oliedop goed opgeschroefd is. Indien nodig de noodzakelijke werken

uitvoeren of toevertrouwen aan de vakhandelaar. VIKING beveelt de VIKING vakhandelaar aan.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geïnstalleerde schakel- en veiligheidsinrichtingen mogen niet worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door afbinden).

Opgelet - kans op letsel!

Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het

ronddraaiende mes nooit aan. Neem steeds de door de duwstang

bepaalde veiligheidsafstand in acht. De duwstang moet steeds goed gemonteerd zijn en mag niet veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, omdat de gebruiker minder stabiel staat. Om uitglijden te voorkomen moet er bijzonder voorzichtig worden gewerkt. Indien mogelijk het apparaat niet op een vochtige ondergrond gebruiken.

Uitlaatgassen:

Levensgevaar door vergiftiging!

Stop onmiddellijk met werken bij misselijkheid, hoofdpijn, zichtstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminderd concentratievermogen. Deze symptomen kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparaat genereert giftige uitlaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleur-

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 72

en reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werking worden gezet.

Starten:

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk ¨Apparaat in gebruik nemen¨. (Ö 11.) Houd uw voeten op voldoende afstand van het snijgereedschap.

Bij het starten mag het apparaat niet worden gekanteld.

Bij het starten mag de beugel voor wielaandrijving niet bediend worden.

Werken op hellingen:

Hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken. Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling van richting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparaat te werken op zeer sterke hellingen.

Om veiligheidsredenen mag het apparaat niet op hellingen steiler dan 25° (46,6 %) worden gebruikt. Kans op letsel!

Een stijging van de helling van 25° betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm.

Voor gegarandeerd voldoende smering van de verbrandingsmotor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Werken:

Gevaar voor letsel!

Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.

Probeer niet om het mes te inspecteren zolang de

grasmaaier werkt. Het ronddraaiende mes kan letsel veroorzaken.

Werk altijd stapvoets en ga bij het werken met het apparaat vooral niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

Wees bijzonder voorzichtig als u het apparaat omdraait of naar u toe trekt.

Struikelgevaar!

Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van vuilnishopen, sloten en dijken werkt. Houd met name voldoende afstand tot dergelijke gevarenzones.

U moet om in het gras verborgen voorwerpen heenrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijke voorwerpen heen.

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotor uit, laat het werkgereedschap tot stilstand komen en trek de bougiestekker eruit,

– wanneer u het apparaat verlaat of als

het apparaat zonder toezicht is,

– voordat u bijtankt. Tank alleen wanneer

de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

– voordat u blokkades opheft of

verstoppingen in de

maaiwerkbehuizing verwijdert, – voordat u het apparaat optilt en draagt, – voor dat u het apparaat transporteert, – voor het werken aan het maaimes

wordt aangevat, – voordat het apparaat getest of

gereinigd wordt of voordat sommige

werken uitgevoerd worden

(bijv. omklappen van de duwstang), – wanneer een vreemd voorwerp geraakt

werd of als de grasmaaier abnormaal

hard begint te trillen. Controleer in deze

gevallen het apparaat, in het bijzonder

de snijeenheid (messen, messenas,

mesbevestiging), op beschadigingen

en voer de noodzakelijke herstellingen

uit voordat u het apparaat opnieuw start

en ermee gaat werken.

0478 111 9926 A - NL

Page 73

Kans op letsel!

Hard trillen wijst meestal op een storing. De grasmaaier mag met name niet worden gebruikt als de messenas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is. Laat de noodzakelijke herstellingen door een vakman – VIKING beveelt de VIKING vakhandelaar aan – uitvoeren, indien u niet over de

nodige kennis beschikt. Schakel de verbrandingsmotor uit, – wanneer u het apparaat van en naar het

te bewerken gazon duwt,

– voordat u het apparaat over een niet

met gras begroeide ondergrond gaat duwen,

– wanneer het apparaat voor het

transport gekanteld moet worden,

– voor u de snijhoogte aanpast.

4.7 Onderhoud en reparaties

Plaats het apparaat voorafgaand aan reinigings-, instel-, reparatie- en

onderhoudswerkzaamheden op een stevige, vlakke ondergrond, schakel de verbrandingsmotor uit en laat deze afkoelen en trek de bougiestekker eruit.

Kans op letsel door het maaimes!

Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd altijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wanneer u aan de startkabel trekt.

Vooral voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper, het apparaat eerst laten afkoelen. De temperaturen kunnen tot 80° C en meer oplopen. Kans op

brandwonden!

Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie niet worden gemorst. VIKING adviseert het bijvullen resp. verversen van motorolie door een VIKING vakhandelaar te laten uitvoeren.

Reiniging:

Na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. (Ö 12.1)

Maak de aangekoekte resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Gebruik nooit hogedrukreinigers en reinig het apparaat niet onder stromend water (bijv. met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondom de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uitstromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing worden vermeld. Alle andere werkzaamheden dient u door uw vakhandelaar te laten uitvoeren. Neem altijd contact op met uw

vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend door de VIKING vakhandelaar te laten uitvoeren. VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zijn toegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VIKING gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING vervangingsonderdelen zijn herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en eventueel het VIKING symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen moeten brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geïnspecteerd en indien nodig door een erkende monteur worden vervangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VIKING vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 74

vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouten en schroeven, en zeker de mesbout goed zijn vastgedraaid.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden vervangen, om ervoor te zorgen dat de machine altijd in veilige staat is.

Wijzig de instellingen van de verbrandingsmotor nooit en jaag deze niet over zijn toeren.

Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.

Laat het apparaat volledig afkoelen voor dat u het bedekt.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afsluitbare en goed geventileerde ruimte.

Controleer of het apparaat tegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te laten draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

4.9 Afvoer

Afvalproducten zoals verbruikte olie of brandstof, verbruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zijn slecht voor mensen en dieren en kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder om ongevallen te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af.

Kans op letsel door het maaimes!

Laat ook een grasmaaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maaimes altijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees vóór inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere personen uit de gevarenzone.

Kans op letsel!

Vóór werkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.

Kans op letsel!

Houd handen en voeten uit de buurt van de messen!

De snijvoorziening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messenrem).

MB 2 RT:

Verbrandingsmotor starten.

0478 111 9926 A - NL

Page 75

Verbrandingsmotor regelen.

Wielaandrijving inschakelen.

6. Leveringsomvang

Pos. Omschrijving Stk. A Basisapparaat met stuur 1

− Gebruikershandleiding 1

− Gebruikershandleiding

verbrandingsmotor

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk ´Voor uw veiligheid´ in acht. (Ö 4.).

● Zet het apparaat voor alle beschreven

werkzaamheden op een vlakke en stevige ondergrond.

7.2 Duwstang monteren

● Duwstang (1) voorzichtig omhoog klappen, en er daarbij op letten dat de kabels niet geklemd geraken.

● Vooraf gemonteerde snelspanner (2) vastdraaien (hij dient ongeveer een draai van schroefdraad uitsteken) en naar boven klappen.

Montage controleren

● De snelspanners (1) dienen zo stevig aangetrokken te zijn dat ze nauw aansluiten op de duwstang en het bovenstuk duwstang vast verbonden is met onderstuk duwstang. Als de duwstang niet vast gemonteerd

zit, of wanneer de snelspanners niet juist zitten, de snelspanners openklappen en door uitdraaien en opnieuw indraaien deze correct regelen.

● De juiste positie van de kabels (2, 3) en de kabelklemmen (4, MB 2 RC) controleren.

7.3 Brandstof en motorolie

Voorkom schade aan het apparaat!

Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.

Motorolie:

Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor. Controleer de inhoud regelmatig (zie

gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie niet onder of boven

het juiste peil komt te staan. Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.

Brandstof:

Advies: Verse merkbrandstoffen, Loodvrije benzine. Gegevens over de brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor;

DEENFRITESPTNOSVFIDAPLHUSRHR NL

8. Bedieningselementen

8.1 Algemeen Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk ´Voor uw veiligheid´ in acht. (Ö 4.).

● Zet het apparaat voor alle beschreven

werkzaamheden op een vlakke en stevige ondergrond.

8.2 Duwstang neerklappen

De duwstang kan neergeklapt worden om plaatssparend te vervoeren of op te slaan.

Gevaar op klemmen!

Door het lossen van de snelspanners kan de duwstang ongecontroleerd neerklappen.

Hou daarom de duwstang steeds met één hand vast, terwijl u de bevestiging losmaakt.

0478 111 9926 A - NL

Page 76

● De verbrandingsmotor uitschakelen en de bougiestekker uittrekken. (Ö 11.2)

● Startkabel verwijderen. (Ö 8.3)

● Snelspanner (1) links en rechts openen

en de duwstang (2) voorzichtig naar voor buigen.

8.3 Startkabel vast- en loshaken

Vasthaken

● Bougiestekker uit de verbrandingsmotor trekken.

● Motorstopbeugel (1) naar de duwstang drukken en vasthouden.

● Startkabel (2) langzaam eruit trekken.

● Motorstopbeugel (1) loslaten en

startkabel (2) in de startkabelgeleiding (3) inhaken.

● Bougiestekker aansluiten.

Loshaken

● Bougiestekker uit de verbrandingsmotor trekken.

● Startkabel (2) uit de kabelhouder (3) loshaken.

8.4 Snijhoogteverstelling

Gevaar op letsel!

Voor het instellen van de snijhoogte de verbrandingsmotor uitschakelen.

Er kunnen 4 verschillende snijhoogtes tussen 28 mm en 85 mm ingesteld worden.

Stand 1 = de kleinste snijhoogte Stand 4 = de grootste snijhoogte

Gevaar op letsel!

De instelling op de vooras en de achteras moet dezelfde zijn.

1 Snijhoogte achter instellen

● De gewenste snijhoogte met de achterste as (1) instellen. Hiertoe het apparaat met een hand ondersteunen en de achteras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten. Daarbij moet u erop letten dat links en rechts in dezelfde stand staan (achteras staat parallel met de behuizing).

2 Snijhoogte voor instellen

● MB 2 RT:

Hendel van de snijhoogteregeling (2) naar buiten drukken, in de gewenste stand zetten en laten inklikken.

● MB 2 RC, MB 2 R:

De gewenste snijhoogte met de voorste as (3) instellen. Hiertoe het apparaat met een hand ondersteunen en de vooras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten. Daarbij moet u erop letten dat links en rechts in dezelfde stand staan (vooras staat parallel met de behuizing).

9. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdere veiligheidsvoorzieningen uitgevoerd.

Gevaar voor letsel!

Bij een eventueel defect aan een van de veiligheidsvoorzieningen mag de machine niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

9.1 Beugel motorstop

De grasmaaier is voorzien van een motorstop-toestel.

Tijdens het gebruik wordt na het loslaten van de motorstopbeugel de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.

Kans op letsel!

Indien de uitlooptijd van de messen groter is, dan mag u het apparaat niet verder gebruiken en moet u het naar de vakhandelaar brengen.

Meten van de nalooptijd

Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.

10. Aanwijzingen voor werken

10.1 Algemene informatie over het mulchen

Bij het mulchen worden het afgesneden gras door een speciale geleiding van de luchtstroom bij de messen meerdere

0478 111 9926 A - NL

Page 77

malen versnipperd en daarna weer terug in de grasnerf geblazen. Het maaigoed blijft op het gazon liggen.

Effect

Rottend grasafval geeft organische voedingsstoffen aan de bodem terug en dient zo als natuurlijke mest.

Voordelen

Het ledigen van de grasopvangbox en afvoeren van maaigoed valt weg. De groei van onkruid vertraagt en aanzienlijke hoeveelheden mest kunnen bespaard worden.

10.2 Wanneer mag u mulchen?

VIKING beveelt aan alleen bij een droog gazon en bij niet te hoog gras te mulchen. Bij te hoog gras moet het gazon in twee rondes worden gemaaid. (Ö 10.3)

Voorzichtig!

Bij een te lage snijhoogte of een nat gazon kan de behuizing verstopt raken en het mes blokkeren!

10.3 Hoe u moet mulchen?

Voorwaarden voor een fraai mulchresultaat:

– De optimale snijdhoogte instellen: Een

derde van de grashoogte zal

afgesneden worden. – goed geslepen messen gebruiken. – Maairichting variëren en ervoor zorgen

dat de maaibanen elkaar overlappen.

Werkwijze bij hoog gras

Bij hoog gras moet het gazon in twee rondes worden bewerkt.

Eerste ronde: Het gazon wordt op de hoogste snijhoogte voorgemaaid.

Tweede ronde: 12 tot 24 uur na de eerste ronde haaks op de eerste maairichting op de gewenste grashoogte mulchen.

10.4 Hoe vaak moet u mulchen?

Door regelmatig te mulchen en het gras kort te houden, krijgt u een mooi en dicht gazon.

Belangrijkste groeiperiode:

Lente: min. 2-x per week mulchen. Zomer en herfst: min. 1-x per week mulchen.

11. Apparaat in gebruik nemen

11.1 Verbrandingsmotor starten

Schade aan het apparaat vermijden!

De verbrandingsmotor niet in hoog gras of in de laagste snijhoogte starten. Dit maakt het opstarten moeilijker. Na het opstarten werkt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.

Opstarten met koude verbrandingsmotor.

● Enkel bij MB 2 R:

Primer (1) driemaal indrukken.

● Beugel motorstop (2) naar de duwstang drukken en houden.

● Startkabel (3) langzaam uittrekken tot de compressieweerstand. Aansluitend krachtig en snel tot de volledige armlengte doortrekken. Startkabel (3) langzaam terug laten keren, zodat ze opgerold kan worden. Deze actie opnieuw uitvoeren tot de verbrandingsmotor aanslaat.

Opstarten met warme verbrandingsmotor:

Schade aan het apparaat vermijden!

Bij een warme verbrandingsmotor dient de primer niet meer ingedrukt te worden. Hou er wel rekening mee, dat bij zeer koud weer de verbrandingsmotor snel kan afkoelen.

● Opstarten zoals met koude verbrandingsmotor.

Enkel bij MB 2 R:

Het indrukken van de primer (1) valt weg.

11.2 Verbrandingsmotor

uitschakelen

● De motorstopbeugel (1) loslaten.

De verbrandingsmotor en de maaimessen komen binnen de 3 seconden tot stilstand.

11.3 Wielaandrijving (MB 2 RT)

Aanwijzing

Het model MB 2 RT heeft een voorwielaandrijving.

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 78

1 Wielaandrijving inschakelen

● Verbrandingsmotor starten. (Ö 11.1)

● Beugel wielaandrijving (1) naar de duwstang trekken en houden.

De wielaandrijving wordt geactiveerd en de grasmaaier zet zich vooruit in beweging.

2 Wielaandrijving uitschakelen

● Beugel wielaandrijving (1) loslaten.

De wielaandrijving wordt gedesactiveerd en de grasmaaier blijft staan.

De verbrandingsmotor en het mes blijven verder draaien.

12. Onderhoud

Kans op letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk ¨Voor uw veiligheid¨ (Ö 4.), in het bijzonder de paragraaf ¨Onderhoud en reparaties¨ (Ö 4.7), zorgvuldig te lezen en alle veiligheidsinstructies op te volgen.

Voor alle onderhoud- en reinigingswerkzaamhede n het apparaat laten afkoelen en de bougiestekker eruit trekken!

Jaarlijks onderhoud door de vakhandelaar:

De grasmaaier moet elk jaar door een vakhandelaar worden geïnspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

12.1 Apparaat reinigen Onderhoudsinterval:

Na ieder gebruik.

Gevaar op letsel!

De verbrandingsmotor uitschakelen, apparaat laten afkoelen en de bougiestekker uittrekken. Alvorens het apparaat in de reinigingsstand te plaatsen dient men de brandstoftank te ledigen (leegrijden).

Apparaat in de reinigingsstand plaatsen

● Snelspanners (1) openen en de duwstang (2) naar achter kantelen.

● Apparaat voor opheffen en zoals afgebeeld in de reinigingsstand plaatsen.

12.2 Messenslijtage controleren

Onderhoudsinterval:

Voor elk gebruik.

Gevaar op letsel!

Messen slijten sterk verschillend, afhankelijk van de plaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld.

Een versleten mes kan afbreken en zware letsels veroorzaken. De instructies voor het mesonderhoud moeten dus steeds in acht worden genomen.

Testprocedure

● Apparaat in de reinigingsstand plaatsen. (Ö 12.1)

● Messen (1) reinigen en op beschadigingen (kerven of scheuren) controleren.

● Mesdikte (A) op meerdere plaatsen met een schuifmaat (2) nameten.

● Terugslijp (B) nameten. Hiervoor een lat (3) aan de meskant vooraan plaatsen zoals afgebeeld.

Slijtagegrenzen

De mesdikte (A) moet op elke plaats tenminste 2mm bedragen. De belangrijkste plaatsen zijn aangeduid op de afbeelding.

De snijkanten mogen bij het scherpen maximaal tot op 5mm – afstand (B) (terugslijp) – teruggeslepen worden.

12.3 Maaimes slijpen

Indien u niet over de juiste kennis of hulpmiddelen beschikt, raden wij aan de messen te laten slijpen door een vakman.

0478 111 9926 A - NL

Page 79

Bij een onjuist geslepen mes (verkeerde slijphoek, onbalans enz.) komt de goede werking van het apparaat in het gedrang.

Aanwijzingen voor het slijpen

● Maaimes demonteren. (Ö 12.4)

● Het maaimes koelen tijdens het slijpen,

bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.

● Slijp het maaimes gelijkmatig om vibratie door onbalans te voorkomen.

● Met een hoek van 30° slijpen.

● Slijtagegrenzen (Ö 12.2) aanhouden.

12.4 Maaimes demonteren en

monteren

Gevaar op letsel!

Enkel met handschoenen werken.

Het maaimes moet vervangen worden als er kerven of scheuren zichtbaar zijn of wanneer een slijtagegrens (Ö 12.2) bereikt wordt.

Demontage

● Maaimes (1) vasthouden en mesbout (2) losdraaien.

● Mesbout (2), borgring (3) en maaimes (1) wegnemen.

Montage

● Steunvlak van het mes en mesbus (4) reinigen.

● Mesbout (2) met Loctite 243 inwrijven.

● Maaimes (1) zoals afgebeeld op de

mesbus (4) plaatsen.

● Borgring (3) zoals afgebeeld opleggen

en met de mesbout (2) met 60 - 65 Nm vastdraaien.

Gevaar op letsel!

Het voorgeschreven aandraaimoment van de mesbout moet worden gerespecteerd. De borgring (3) moet bij elke mesmontage vernieuwd worden. De mesbout(2) moet bij elke mesvervanging vernieuwd worden.

12.5 Verbrandingsmotor Onderhoudsinterval:

zie gebruiksaanwijzing verbrandingsmotor.

Algemene aanwijzingen:

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.

Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te vervangen.

Voor de aanbevolen oliewissel-intervallen en informatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook naar het punt van de verbrandingsmotor in de gebruiksaanwijzing.

De koelvinnen moeten altijd schoon worden gehouden om een goede koeling van de verbrandingsmotor te garanderen.

12.6 Wielen en transmissie

De lagers van de wielen zijn onderhoudsvrij.

De transmissie is onderhoudsvrij.

12.7 Opslag (winterpauze)

Neem bij een langere stilstand van de machine (winterpauze) de volgende punten in acht:

● Maak alle onderdelen aan de buitenkant van de machine zorgvuldig schoon.

● Smeer alle bewegende delen goed in met olie of vet.

● Ledig de brandstoftank en de carburator (bijv. door leeg te rijden).

● Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3 cm³ motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).

Brandgevaar!

Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van de bougieopening.

● Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).

● Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).

● Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat altijd buiten het bereik van kinderen.

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 80

13. Transport

13.1 Transport

Kans op letsel!

Lees vóór het transport het hoofdstuk ¨Voor uw veiligheid¨ en volg de instructies op. (Ö 4.4) Draag het apparaat alleen met behulp van iemand anders. Draag steeds geschikte beschermkleding (veiligheidsschoenen, werkhandschoenen). Voor het optillen of transporteren, de bougiestekker lostrekken.

Apparaat heffen of dragen

● A Duwstang gemonteerd: Apparaat aan de handgreep voor (1) en aan de duwstang (2) vastgrijpen.

● B Duwstang neergeklapt: Apparaat aan de handgreep voor (1) en aan het onderstuk duwstang (3) vastgrijpen.

Apparaat transporteren

Apparaat enkel op een zuivere, vlakke laadbodem, op alle 4 wielen staand vervoeren.

● Apparaat met aangepaste bevestigingsmiddelen beveiligen tegen verschuiven. Koorden of gordels aan de handgreep voor (1) en aan het onderstuk duwstang (3) bevestigen.

14. Milieubescherming

Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat

en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk ´Afvoeren´ (Ö 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Standaard reserveonderdelen

Maaimessen (mulchmessen)

6357 702 0101

Mesbout

9008 319 9028

Borgring

0000 702 6600

De bevestigingselementen van het maaimes (b. v. mesbout, borgring) moeten bij de vervanging van een mes of bij een mesmontage vernieuwd worden. Vervangingsonderdelen zijn bij de VIKING vakhandelaar verkrijgbaar.

16. Onderhoudsschema

16.1 Leveringbevestiging

16.2 Servicebevestiging

Geef deze gebruiksaanwijzing aan uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

0478 111 9926 A - NL

Page 81

17. Slijtage minimaliseren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaaiers met benzinemotor

De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materiële schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

Hiertoe behoren ondermeer: – maaimes – V-riemen (MB 2 RT) – Banden

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en

onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor: – niet door VIKING toegelaten

productwijzigingen.

– het gebruik van brandstoffen niet door

VIKING toegelaten (smeermiddelen, benzine en motorolie, zie gegevens van de fabrikant).

– Het gebruik van gereedschappen of

toebehoren die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn.

– niet reglementair gebruik van het

product.

– gebruik van het product bij sport- of

wedstrijdevenementen.

– gevolgschade door een product met

defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere: – corrosie en andere gevolgschade door

ondeskundige opslag.

– beschadigingen aan het apparaat door

het gebruik van kwalitatief minderwaardige reserveonderdelen.

– beschadigingen door niet tijdig of

ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd.

18. CEconformiteitsverklaring van de fabrikant

Wij, VIKING GmbH

Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein

verklaren, dat de Grasmaaier, handgeduwd met

verbrandingsmotor (MB)

Merk: VIKING

Type: MB 2.2 R

MB 2.2 RC MB 2.2 RT

Serienummer 6357 stemt overeen met volgende EU

richtlijnen: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 82

Het product is ontwikkeld in overeenstemming met volgende normen: EN ISO 5395-1, EN ISO 5395-2

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Samenstelling en klassement van de Technische Documentatie: Johann Weiglhofer VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

MB 2.2 R:

Gemeten geluidsniveau: 92,0 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

MB 2.2 RC, MB 2.2 RT:

Gemeten geluidsniveau: 92,5 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

Langkampfen, 2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

19. Technische gegevens

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serienummer 6357 Verbrandingsmotor,

bouwwijze

Snijsysteem Messenbalk Snijbreedte 46 cm Startsysteem Trekkoord Veiligheidvoorziening Motorstop Aandraaimoment

mesbout 60 - 65 Nm Wiel-Ø voor 200 mm Wiel-Ø achter 200 mm Snijhoogte 28 - 85 mm Volgens richtlijn

2000/14/EC: Gewaarborgd geluidsniveau L

WAd

Volgens richtlijn 2006/42/EC: Geluidsdrukniveau op de werkplek L

Onzekerheid K

MB 2.2 R

Motortype B&S 450-serie Nominaal vermogen

bij nominaal toerental Cilinderinhoud 125 ccm Brandstoftank 0,8 l Toerental van het

snijsysteem 2900 omw/min

4-takt verbrandingsmotor

94 dB(A)

81 dB(A) 2 dB(A)

1,6 - 2900 kW - omw/min

MB 2.2 R

Aangegeven trillingsemissiewaarde volgens EN 12096: Gemeten waarde a

Onzekerheid K

7,00 m/s 2,80 m/s

Meting volgens EN 20643

L/B/H 124/49/100 cm Gewicht: 22 kg

MB 2.2 RC

Motortype Kohler XT675 Nominaal vermogen

bij nominaal toerental

2,2 - 2800

kW - omw/min Cilinderinhoud 149 ccm Brandstoftank 1,4 l Toerental van het

snijsysteem 2800 omw/min Aangegeven tril-

lingsemissiewaarde volgens EN 12096: Gemeten waarde a

Onzekerheid K

5,00 m/s

2,50 m/s

Meting volgens EN 20643

L/B/H 124/49/100 cm Gewicht: 26 kg

MB 2.2 RT

Motortype Kohler XT675 Nominaal vermogen

bij nominaal toerental

2,2 - 2800

kW - omw/min Cilinderinhoud 149 ccm Brandstoftank 1,4 l Toerental van het

snijsysteem 2800 omw/min

0478 111 9926 A - NL

Page 83

MB 2.2 RT

Aangegeven trillingsemissiewaarde volgens EN 12096: Gemeten waarde a

Onzekerheid K

5,90 m/s 2,36 m/s

Meting volgens EN 20643

Aandrijving: Voorwiel 1 versnelling

vooruit Aandrijfsnelheid 3,5 km/u L/B/H 140/50/105 cm Gewicht: 29 kg

20. Defectopsporing

# Neem eventueel contact op met een

vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

@ zie gebruiksaanwijzing

verbrandingsmotor.

Storing:

De verbrandingsmotor start niet

Mogelijke oorzaak:

– Beugel motorstop niet geactiveerd. – Geen brandstof in de tank. – Brandstofleiding verstopt. – Slechte, vervuilde of oude brandstof in

de tank. – Luchtfilter vuil. – Bougiestekker is van bougie

afgekoppeld; ontstekingskabel is niet

goed op de stekker aangesloten.

– Bougie vol roet of beschadigd;

verkeerde afstand elektroden.

Oplossing:

– Motorstopbeugel naar de duwstang

drukken en vasthouden. (Ö 11.1) – Brandstof bijvullen. (Ö 7.3) – Brandstofleiding reinigen. , # – Alleen recente merkbrandstof, normale

loodvrije benzine gebruiken; carburator

reinigen. , # – Luchtfilter reinigen. , # – Bougiestekker aanbrengen; verbinding

tussen ontstekingskabel en stekker

controleren. , # – Bougie reinigen of vervangen; afstand

elektroden instellen. #

Storing:

Slecht starten of verminderen van het vermogen van de verbrandingsmotor.

Mogelijke oorzaak:

– Behuizing van de grasmaaier verstopt. – U maait met een te lage snijstand of de

rijsnelheid is ten opzichte van de

snijhoogte te hoog. – Er zit water in de brandstoftank en

carburator; de carburator is verstopt. – Brandstoftank vuil. – Luchtfilter vuil. – Bougie vol roet.

Oplossing:

– Behuizing van de grasmaaier reinigen

(bougiestekker lostrekken). (Ö 12.1) – Hogere snijstand instellen of rijsnelheid

verlagen. (Ö 8.4) – Brandstoftank ledigen, brandstofleiding

en carburator reinigen. # – Brandstoftank reinigen. # – Luchtfilter reinigen. # – Bougie reinigen. #

Storing:

Verbrandingsmotor wordt zeer heet.

Mogelijke oorzaak:

– Te laag oliepeil in de

verbrandingsmotor.

– Koelribben zijn vuil.

Oplossing:

– Motorolie verversen. (Ö 12.5) – Koelribben reinigen. (Ö 12.1)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijke oorzaak:

– Snijeenheid defect. – Bevestiging van de verbrandingsmotor

is los.

Oplossing:

– Maaimes, messenas en

mesbevestiging (mesbout en borgring) controleren en zo nodig herstellen. #

– Bevestigingsbouten van de

verbrandingsmotor aandraaien. #

Storing:

Onzuivere snede, gazon wordt geel.

Mogelijke oorzaak:

– Maaimes is stomp of versleten. – De voorwaartse snelheid is in

verhouding met de snijhoogte te groot.

– De behuizing staat niet parallel met de

bodem.

Oplossing:

– Maaimes slijpen of vervangen (Ö 12.3),

(Ö 12.4), #

– De voorwaartse snelheid verkleinen

en/of de juiste de snijhoogte kiezen

– Snijhoogte voor en achter op dezelfde

snijstand zetten. (Ö 8.4)

DEENFRITESPTNOSVFIDAPLHUSRHR NL

0478 111 9926 A - NL

Page 84

Storing (MB 2 RT):

Geen aandrijving bij het bedienen van de beugel wielaandrijving.

Mogelijke oorzaak:

– Trekkabel wielaandrijving defect (b. v.

geknikt).

Oplossing:

– Kabel vervangen. #

0478 111 9926 A - NL

Page 85

Gentili Clienti,

vi ringraziamo per aver scelto un prodotto di qualità VIKING.

Questo prodotto è stato concepito in base ai più moderni processi di fabbricazione e a numerosi criteri di garanzia della qualità, in modo da soddisfare pienamente il cliente.

Per eventuali domande relative all'apparecchio da voi acquistato vi preghiamo di rivolgervi direttamente al vostro rivenditore o alla nostra società di distribuzione.

Vi auguriamo buon lavoro con il vostro apparecchio VIKING.

Amministratore

1. Indice

Avvertenze sulle istruzioni per l’uso 84

Informazioni generali 84 Introduzione alla lettura delle

presenti istruzioni per l’uso 84

Descrizione dell’apparecchio 84 Per la vostra sicurezza 84

Informazioni generali 84 Fare rifornimento - Trattamento

della benzina 86 Abbigliamento ed

equipaggiamento 86 Trasporto dell'apparecchio 86 Prima dell'uso 87 Durante il lavoro 87 Manutenzione e riparazioni 89 Rimessaggio durante periodi di

non utilizzo prolungati 90 Smaltimento 90

Descrizione dei simboli 91 Equipaggiamento fornito 91 Preparazione per la messa in

servizio dell'apparecchio 91

Informazioni generali 91 Montaggio del manubrio 91 Carburante e olio motore 91

Elementi di comando 92

Informazioni generali 92 Chiusura del manubrio 92 Aggancio e sgancio del cavo di

avviamento 92 Regolazione altezza di taglio 92

Dispositivi per la sicurezza 93

Staffa arresto automatico motore 93

Istruzioni di lavoro 93

Informazioni generali riguardanti il mulching 93

Quando è possibile eseguire il mulching? 93

Come dovrebbe essere eseguito il mulching? 93

Con quale frequenza dovrebbe essere eseguito il mulching? 93

Messa in servizio dell'apparecchio 94

Avviamento del motore a combustione 94

Spegnimento del motore a combustione 94

Trazione (MB 2 RT) 94

Manutenzione 94

Pulizia dell'apparecchio 94 Controllo dei limiti di usura della

lama 95 Affilatura della lama 95 Smontaggio e montaggio della

lama 95 Motore a combustione 96 Ruote e cambio 96 Rimessaggio (pausa invernale) 96

Trasporto 96

Tutela dell’ambiente 97 Ricambi standard 97 Programma Assistenza Tecnica 97

Conferma di consegna 97 Conferma dell'esecuzione del

servizio 97

Minimizzare l’usura ed evitare danni 97

Dichiarazione di conformità CE del costruttore 98

Dati tecnici 99 Risoluzione guasti 99

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Stampa su carta sbiancata senza cloro. La carta può essere riciclata. Copertina priva di sostanze alogene.

Page 86

2. Avvertenze sulle istruzioni per l’uso

2.1 Informazioni generali

Le presenti istruzioni per l'uso sono istruzioni per l'uso originali del produttore in conformità alla direttiva CE 2006/42/EC.

VIKING lavora continuamente per migliorare la propria gamma di prodotti; ci riserviamo pertanto il diritto di apportare modifiche concernenti entità di fornitura, forma, tecnologia e equipaggiamenti. Per questo motivo non può essere rivendicato alcun diritto sulla base delle indicazioni e illustrazioni contenute nel presente libretto.

2.2 Introduzione alla lettura delle presenti istruzioni per l’uso

Le immagini e i testi descrivono una determinata fase di lavoro.

Tutti i simboli applicati sull'apparecchio sono spiegati nelle presenti istruzioni per l'uso.

Direzione dello sguardo: Direzione dello sguardo durante l'utilizzo a

sinistra e a destra nelle istruzioni per

l’uso: L’utente si trova dietro all’apparecchio (posizione di lavoro).

Indicazione capitolo:

Una freccia indica i relativi capitoli e sotto capitoli che contengono ulteriori chiarimenti. Il seguente esempio rimanda a un capitolo: (Ö 4.)

Contrassegni dei paragrafi del testo:

Le istruzioni descritte possono essere contrassegnate come indicato negli esempi qui di seguito.

Operazioni che richiedono l'intervento dell'utente:

● Svitare la vite (1) con un cacciavite,

azionare la leva (2) ... Indicazioni generali: – Uso del prodotto durante

manifestazioni sportive o gare.

Testi con note aggiuntive:

Paragrafi del testo con un ulteriore significato sono contrassegnati da uno dei simboli qui di seguito descritti, in modo da evidenziarli nelle istruzioni per l’uso.

Pericolo!

Pericolo di infortunio e lesioni gravi a persone. È necessario adottare un determinato comportamento o evitare determinate azioni.

Attenzione!

Pericolo di lesioni a persone. Un determinato comportamento evita possibili lesioni.

Attenzione!

Lievi lesioni o danni a cose che possono essere evitati con un determinato comportamento.

Nota

Informazioni per un uso migliore dell’apparecchio e per evitare eventuali comandi errati.

Testi con riferimento ad immagini:

Le immagini che spiegano l'uso dell'apparecchio sono riportate all'inizio di queste istruzioni per l'uso.

Il simbolo della fotocamera consente di attribuire il testo delle istruzioni per l’uso alla corrispondente illustrazione nelle pagine con le immagini.

3. Descrizione dell’apparecchio

1 Staffa arresto automatico motore

2 Staffa trazione (MB 2 RT) 3 Manubrio 4 Guida cavo 5 Leva di fissaggio rapido 6 Guida cavo 7 Regolazione altezza di taglio

posteriore

8 Regolazione altezza di taglio anteriore 9 Impugnatura per il trasporto anteriore

10 Motore a combustione 11 Primer (MB 2 R) 12 Fascetta fermacavo

MB 2 RC: 1 Pz.

4. Per la vostra sicurezza

4.1 Informazioni generali

Durante il lavoro con l'apparecchio attenersi scrupolosamente a tali norme di prevenzione antinfortunistica.

Leggere con attenzione le istruzioni per l’uso complete prima della prima messa in funzione e conservarle con cura

per un uso successivo.

0478 111 9926 A - IT

Page 87

Attenersi alle indicazioni per l’uso e la manutenzione contenute nelle istruzioni per l’uso del motore a combustione fornite separatamente.

Queste misure cautelative sono indispensabili per garantire la sicurezza dell’utente; l'elenco non è tuttavia completo. Utilizzare l'apparecchio con la massima attenzione e senso di responsabilità e tener presente che l’utente o chi maneggia l’apparecchio è responsabile di eventuali incidenti ad altre persone o loro proprietà.

Familiarizzare con i componenti di comando e con l’uso dell’apparecchio.

L’apparecchio può essere utilizzato solo da persone che hanno letto le istruzioni per l'uso e sanno maneggiare l'apparecchio. Prima della prima messa in funzione l'utente dovrebbe acquisire istruzioni pratiche e competenti. Il venditore o un esperto dovrebbero spiegare all'utente come usare l'apparecchio in modo sicuro.

In base a tali istruzioni l'utente, in particolare, dovrebbe essere consapevole che per lavorare con l'apparecchio sono necessarie un'estrema cura e concentrazione.

Pericolo di morte per soffocamento!

Non lasciare giocare i bambini con il materiale di imballaggio, in quanto sussiste il pericolo di soffocamento. Tenere assolutamente il materiale di imballaggio fuori dalla portata dei bambini.

Affidare o prestare l'apparecchio e tutti gli attrezzi accessori solo a persone che conoscono e sanno maneggiare correttamente questo modello. Le

istruzioni per l'uso sono parte dell'apparecchio e devono essere sempre consegnate all'utente.

Utilizzare l'apparecchio solo se ci si trova in buone condizioni psicofisiche. Se non si è in buone condizioni di salute si dovrebbe chiedere al proprio medico se si è in grado di lavorare con l'apparecchio. Non usare l’apparecchio dopo aver consumato bevande alcoliche, farmaci o droghe che pregiudicano la prontezza di riflessi.

Non consentire mai l'utilizzo dell'apparecchio a bambini o giovani di età inferiore ai 16 anni. L’età minima dell’utente viene stabilita dalle normative locali.

Questo apparecchio non è destinato all'uso da parte di persone (in particolare bambini) con ridotte capacità fisiche, sensoriali o intellettive oppure prive dell'esperienza e/o di conoscenze adeguate, salvo che non vengano assistite da una persona incaricata della loro sicurezza o ricevano da tale persona le istruzioni necessarie per utilizzare l'apparecchio. I bambini dovrebbero essere sorvegliati per garantire che non giochino con l'apparecchio.

L'apparecchio è stato progettato per un uso privato.

Attenzione - Pericolo di incidenti!

Il tosaerba è destinato esclusivamente al taglio dell'erba. Non è consentito un uso diverso e può essere pericoloso o può causare danni all'apparecchio.

A causa dei pericoli in cui potrebbe incorrere l’utente, non è consentito utilizzare il tosaerba per i seguenti lavori (elenco incompleto):

– Per ripassare i bordi di cespugli, siepi e

arbusti.

– Per tagliare piante rampicanti. – Per tagliare piante che crescono sul

tetto della casa e nei portafiori sui balconi.

– Per triturare e sminuzzare scarti della

potatura di alberi e siepi.

– Per pulire sentieri (aspirazione,

soffiatura).

– Per spianare sporgenze del terreno

come p. es. tane di talpe.

Per motivi di sicurezza ogni modifica all’apparecchio, ad eccezione del montaggio di accessori approvati da VIKING, è vietata e fa decadere la validità della garanzia. Il rivenditore specializzato VIKING sarà lieto di fornire informazioni sugli accessori omologati.

In particolare è vietato apportare modifiche all’apparecchio volte ad accrescerne la potenza o il numero di giri del motore a combustione o del motore elettrico.

Con l’apparecchio non devono essere trasportate persone, in particolare bambini, animali o oggetti.

Prestare particolare attenzione in caso di utilizzo in giardini pubblici, parchi, campi sportivi, lungo strade e in agricoltura e selvicoltura.

Attenzione! Pericoli per la salute dovuti ad esposizione alle vibrazioni! Un'esposizione

eccessiva alle vibrazioni può essere causa di disturbi circolatori e danni al sistema nervoso, in particolare per persone affette da problemi circolatori. Rivolgersi a un medico in caso di sintomi che potrebbero essere stati originati da un'esposizione eccessiva alle vibrazioni. Questi sintomi vengono percepiti

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 88

essenzialmente alle dita, alle mani o ai polsi e sono, ad esempio, (elenco non completo):

– perdita della sensibilità tattile, – dolori, – insufficienza muscolare, – colorazione alterata della pelle, – sgradevole formicolio.

4.2 Fare rifornimento - Trattamento della benzina

Pericolo di morte!

La benzina è velenosa e altamente infiammabile.

Conservare la benzina solo negli appositi contenitori (taniche). Riposizionare sempre correttamente e serrare i tappi del serbatoio. Per motivi di sicurezza sostituire sempre il tappo del serbatoio nel caso fosse danneggiato.

Non utilizzare bottiglie per bevande o altri contenitori simili per smaltire o immagazzinare prodotti d'esercizio come per es. carburante. Qualcuno, in particolare bambini, potrebbe essere indotto a berne il contenuto.

Tenere la benzina lontano da scintille, fiamme vive, fiamme costanti, fonti di calore e altre fonti infiammabili. Non fumare!

Riempire il serbatoio solo all’aperto e non fumare durante il riempimento.

Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.

Prima di avviare il motore a combustione, rifornire il serbatoio. Mentre il motore a combustione è in funzione o quando la

macchina è calda, non è consentito aprire il tappo del serbatoio o rabboccare con benzina.

Non riempire mai il serbatoio carburante fino all’orlo, bensì fino a ca. 4 cm al di sotto del bordo del bocchettone di rifornimento per consentire l’espansione del carburante.

Nel caso in cui fosse fuoriuscita della benzina, avviare il motore a combustione solo dopo aver pulito la superficie imbrattata. Accendere l'apparecchio solo quando i vapori di benzina si sono completamente volatilizzati (asciugare).

Asportare subito eventuale carburante versato.

Cambiare d’abito nel caso in cui ci si fosse sporcati di benzina.

Non riporre mai l’apparecchio con benzina nel serbatoio all’interno di un edificio. I vapori di benzina che si formerebbero potrebbero venire a contatto con una fiamma viva o scintille ed incendiarsi.

Se fosse necessario svuotare il serbatoio, effettuare l’operazione all’aperto.

4.3 Abbigliamento ed equipaggiamento

Durante il lavoro portare sempre calzature robuste con

suole antiscivolo. Non lavorare mai a piedi nudi o, per esempio, con sandali.

Durante l'esecuzione di lavori di

manutenzione e riparazione ed

anche durante il trasporto

dell'apparecchio indossare sempre guanti da lavoro e legare e raccogliere i capelli in un foulard o in un cappello.

Per affilare la lama indossare sempre occhiali di protezione!

Mettere in funzione l'apparecchio solo se si indossano pantaloni lunghi e abiti attillati.

Non indossare mai indumenti larghi che potrebbero impigliarsi in parti in movimento (leva di comando) e nemmeno gioielli, cravatte o sciarpe.

4.4 Trasporto dell'apparecchio

Per evitare di ferirsi con parti affilate e surriscaldate dell’apparecchio indossare sempre guanti da lavoro.

Non trasportare l'apparecchio se il motore a combustione è in funzione. Prima del trasporto spegnere il motore a combustione, attendere l'arresto delle lame e staccare il cappuccio candela di accensione.

Trasportare l'apparecchio solo con il motore a combustione freddo e con il serbatoio del carburante vuoto.

Utilizzare dispositivi di caricamento adeguati (rampe di carico, dispositivi di sollevamento).

Fissare l'apparecchio sul pianale di carico con strumenti di ancoraggio (cinghie, funi, ecc.) delle dimensioni adatte.

Durante il sollevamento e il trasporto evitare il contatto con la lama.

Attenersi in particolare alle indicazioni riportate nel capitolo "Trasporto". In tale capitolo è riportato come sollevare o ancorare l'apparecchio. (Ö 13.)

0478 111 9926 A - IT

Page 89

Durante il trasporto dell'apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.

4.5 Prima dell'uso

Accertarsi che l'apparecchio sia utilizzato solo da persone che hanno letto le istruzioni per l'uso.

Prima della messa in funzione dell'apparecchio controllare la tenuta stagna del sistema di alimentazione carburante, verificando in particolare le parti a vista come per es. il serbatoio, il tappo del serbatoio e le connessioni dei tubi flessibili. Non avviare il motore a combustione in caso di perdite o danneggiamento – Pericolo di incendio! Prima della messa in servizio far riparare l'apparecchio da un rivenditore specializzato.

Attenersi alle norme locali relative agli orari consentiti per l'uso degli apparecchi da giardino con motore a combustione.

Controllare sempre tutto il terreno su cui verrà impiegato l’apparecchio e rimuovere pietre, bastoni, fili metallici, ossa o altri corpi estranei che potrebbero essere aspirati ed espulsi dall'apparecchio. L’erba alta occulta facilmente eventuali ostacoli (p.es. ceppi, radici).

Contrassegnare pertanto prima di eseguire il lavoro con l'apparecchio tutti i corpi estranei (ostacoli) sulla superficie del prato che non possono essere rimossi.

Prima di utilizzare l'apparecchio sostituire eventuali componenti difettosi nonché tutte le parti danneggiate e usurate. Sostituire le etichette di avvertenza e di pericolo illeggibili o danneggiate applicate

sull'apparecchio. Il rivenditore specializzato VIKING sarà lieto di fornire etichette sostitutive e ogni altro ricambio necessario.

Prima dell'utilizzo dell'apparecchio, controllare che il cappuccio della candela di accensione sia montato in modo saldo e sicuro sulla candela di accensione.

Usare l'apparecchio solo se è in perfetto stato di funzionamento. Prima di ogni messa in funzione controllare,

– se l'apparecchio è stato assemblato in

base alle istruzioni riportate nel manuale.

– se l'attrezzo di taglio e l'intera unità di

taglio (lama di taglio, elementi di fissaggio, scocca apparato di taglio) sono in perfetto stato. In particolare, controllare il montaggio saldo e sicuro in sede, la presenza di eventuali danni (tacche o fessurazioni) e l'eventuale usura. (Ö 12.2)

– se il tappo del serbatoio è avvitato

correttamente.

– se il serbatoio e i condotti del

carburante nonché il coperchio del serbatoio sono in perfette condizioni.

– se i dispositivi di sicurezza (p. es. staffa

arresto automatico motore, scocca, manubrio, griglia di protezione) sono in perfetto stato e funzionano correttamente.

– se il tappo di chiusura olio è avvitato

correttamente.

Se necessario, eseguire tutti i lavori richiesti o rivolgersi ad un rivenditore specializzato. VIKING consiglia di rivolgersi ad un rivenditore specializzato VIKING.

4.6 Durante il lavoro

Non falciare mai l’erba se nella

zona di pericolo si trovano

persone, soprattutto bambini, o

animali. I dispositivi di inserimento e di sicurezza

montati sull’apparecchio non vanno staccati né collegati a ponte. In particolare, non attaccare mai la staffa di arresto motore alla stegola (p. es. legandola).

Attenzione - Pericolo di

lesioni!

Non avvicinare mai mani o piedi

a parti in movimento. Non toccare mai la lama in movimento.

Mantenere sempre la distanza di sicurezza determinata dal manubrio. Il manubrio deve essere sempre montato correttamente e non può essere modificato. Non mettere mai in funzione l’apparecchio con il manubrio chiuso.

Non attaccare mai oggetti al manubrio (p. es. indumenti di lavoro).

Lavorare solo alla luce del giorno o con una buona illuminazione.

Non utilizzare l’apparecchio in caso di pioggia, temporali e, in particolare, in caso di pericolo di fulmini!

Se il suolo è umido aumenta il pericolo di infortuni a causa della ridotta stabilità. Muoversi con particolare cautela per evitare di scivolare. Se possibile, evitare di utilizzare l'apparecchio su un terreno umido.

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 90

Gas di scarico:

Pericolo di morte per avvelenamento!

In caso di nausea, mal di testa, disturbi alla vista (p. es. il campo visivo si restringe), disturbi all’udito, vertigini, diminuzione delle capacità di concentrazione, interrompere immediatamente il lavoro. Tali sintomi possono essere inoltre causati anche da una concentrazione troppo elevata dei gas di scarico.

Non appena si avvia il motore a combustione, l’apparecchio produce gas di scarico velenosi.

I gas di scarico contengono monossido di carbonio, un gas nocivo incolore ed inodore, ed altre sostanze nocive. Non mettere mai in funzione il motore a combustione in locali chiusi oppure scarsamente ventilati.

Avviamento:

Avviare l'apparecchio con cautela secondo le indicazioni fornite al capitolo "Messa in servizio dell'apparecchio". (Ö 11.) Assicurarsi che la distanza tra i piedi e l’attrezzo di taglio sia adeguata.

Durante l'avviamento non ribaltare l'apparecchio.

Durante l'avviamento non è consentito azionare la staffa della trazione.

Lavoro su terreni in pendenza:

Lavorare sui terreni in pendenza sempre in direzione trasversale, mai in direzione longitudinale. Se l'utente perdesse il controllo quando taglia l'erba in direzione longitudinale, potrebbe anche essere investito dall'apparecchio che sta tagliando l'erba.

Prestare particolare attenzione quando si cambia la direzione di marcia sul pendio.

Fare sempre attenzione ad assumere una posizione stabile sui pendii ed evitare di lavorare su pendii troppo ripidi.

Per motivi di sicurezza non è consentito usare l'apparecchio su pendii con una pendenza superiore a 25° (46,6 %).

Pericolo di lesioni!

25° di inclinazione del pendio corrispondono a una pendenza verticale di 46,6 cm su 100 cm di lunghezza orizzontale.

Al fine di garantire una lubrificazione sufficiente del motore a combustione, durante l'utilizzo dell'apparecchio su terreni in pendenza, attenersi scrupolosamente alle istruzioni per l'uso del motore a combustione in dotazione.

Durante lo svolgimento del lavoro:

Pericolo di lesioni!

Non avvicinare mai mani o piedi sopra, sotto o su parti in movimento.

Non cercare di ispezionare la lama se il tosaerba è in funzione. La lama in movimento

può causare lesioni. Condurre l’apparecchio solo a passo

d’uomo e durante il taglio dell'erba mai ad andatura veloce. Conducendo

l’apparecchio ad andatura veloce aumenta il pericolo di lesioni, nel caso in cui si dovesse inciampare, scivolare, ecc.

Fare particolare attenzione quando si gira l'apparecchio o lo si tira verso di sé.

Pericolo di inciampare!

Utilizzare l'apparecchio con particolare prudenza quando si lavora in prossimità di discariche, fossati e argini. In particolare, assicurarsi di mantenere una distanza adeguata da tali punti pericolosi.

Eventuali oggetti (impianti di irrigazione, paletti, valvole per l'acqua, fondamenta, cavi elettrici, ecc.) presenti sul tappeto erboso devono essere aggirati. Non passare mai sopra questi oggetti estranei.

Tener presente che l’attrezzo di taglio continuerà a funzionare per alcuni secondi prima di arrestarsi completamente.

Spegnere il motore a combustione, lasciare arrestare gli utensili da lavoro e scollegare il cappuccio candela di accensione,

– quando si smette di lavorare o si lascia

incustodito l’apparecchio.

– prima di rabboccare il serbatoio.

Eseguire il rifornimento di carburante solo con il motore a combustione raffreddato.

Pericolo d’incendio!

– prima di eliminare inceppamenti o

intasamenti nella scocca dell'apparato di taglio.

– prima di sollevare e spostare

l’apparecchio. – prima di trasportare l'apparecchio. – prima di eseguire lavori sulla lama di

taglio.

0478 111 9926 A - IT

Page 91

– prima di controllare, pulire o eseguire

altri lavori sull'apparecchio (p. es. chiusura del manubrio).

– se si colpisse un corpo estraneo o nel

caso in cui il tosaerba iniziasse a vibrare in modo particolarmente anomalo. In questi casi, controllare se l'apparecchio, in particolare, l'unità di taglio (lama, albero lama, vite di fissaggio lama) sono danneggiati ed eseguire le riparazioni necessarie prima di riprendere a lavorare con l'apparecchio.

Pericolo di lesioni!

Se l'apparecchio vibrasse eccessivamente, generalmente significa che è presente un guasto. In particolare, non è consentito azionare il tosaerba se l'albero lama è piegato o danneggiato oppure se una lama di taglio è piegata o danneggiata. Se non si disponesse delle conoscenze adeguate, far eseguire le riparazioni necessarie da personale qualificato. VIKING consiglia di rivolgersi ad un

rivenditore specializzato VIKING. Spegnere il motore a combustione, – se si spinge l’apparecchio da e su un

terreno erboso da lavorare.

– prima di spingere l'apparecchio su un

terreno non erboso.

– se l'apparecchio deve essere piegato

per il trasporto.

– prima di regolare l’altezza di taglio.

4.7 Manutenzione e riparazioni

Prima dell'inizio dei lavori di pulizia, registrazione, riparazione e lavoro di

manutenzione posizionare l'apparecchio su un terreno piano e stabile, spegnere il motore a combustione e lasciarlo raffreddare e scollegare il cappuccio candela di accensione.

Pericolo di lesioni causato dalla lama!

Tirando il cavo di avviamento l'utensile da lavoro inizia a ruotare. Assicurarsi sempre che la distanza dalla lama di taglio sia sufficientemente adeguata, in particolare la distanza dei piedi e delle gambe quando si tira il cavo di avviamento.

In particolare, prima di eseguire dei lavori in prossimità del motore a combustione, del collettore di scarico e del silenziatore far raffreddare l'apparecchio. Le temperature potrebbero raggiungere gli 80° C ed oltre. Pericolo di ustioni!

Il contatto diretto con l'olio motore può essere pericoloso, inoltre l'olio motore non deve essere versato. VINKING consiglia di fare eseguire il rifornimento dell'olio motore oppure un cambio dell'olio motore da un rivenditore specializzato VIKING.

Pulizia:

Dopo lo svolgimento dei lavori, è necessario pulire con cura l’intero apparecchio. (Ö 12.1)

Eliminare con un’asticella di legno i resti d’erba attaccati. Pulire il lato inferiore del tosaerba con spazzola e acqua.

Non utilizzare mai apparecchi di pulitura ad alta pressione e non pulire l'apparecchio sotto acqua corrente (p. es. con una canna per innaffiare). Non usare detergenti aggressivi. Detergenti di questo tipo potrebbero danneggiare le parti in plastica e metallo pregiudicando la sicurezza di funzionamento dell'apparecchio VIKING.

Per prevenire il rischio di incendio tenere sgombra la zona intorno alle aperture aria di raffreddamento, alle alette di raffreddamento e allo scarico da p. es. erba, paglia, muschio, foglie o perdite di olio.

Lavori di manutenzione:

Eseguire solo i lavori di manutenzione descritti nelle presenti istruzioni per l’uso; far eseguire ogni altro intervento da un rivenditore specializzato. Se non si dispone delle conoscenze e degli attrezzi necessari, rivolgersi sempre a un rivenditore specializzato. VIKING raccomanda di far eseguire i lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING. Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Utilizzare solo utensili, accessori e attrezzi accessori, omologati da VIKING per questo apparecchio o parti tecniche dello stesso tipo. In caso contrario non è possibile escludere l'eventualità di incidenti con danni a persone o danni all'apparecchio. Per eventuali domande rivolgersi a un rivenditore specializzato.

Gli attrezzi, gli accessori e le parti di ricambio originali VIKING hanno caratteristiche ottimali per l’utilizzo sull’apparecchio e sono concepiti

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 92

espressamente per soddisfare le esigenze dell’utente. Le parti di ricambio originali VIKING sono riconoscibili dal relativo codice VIKING per parti di ricambio, dalla scritta VIKING e eventualmente dal contrassegno VIKING per parti di ricambio. Su parti piccole potrebbe esserci unicamente il contrassegno.

Per motivi di sicurezza verificare regolarmente che tutti i componenti di apporto del carburante (linea e rubinetto carburante, serbatoio carburante, tappo serbatoio, raccordi, ecc.) non siano danneggiati e che non vi siano perdite in nessun punto. Se necessario, provvedere alla loro sostituzione da parte di un rivenditore specializzato (VIKING consiglia di rivolgersi a un rivenditore VIKING).

Mantenere pulite e leggibili le etichette adesive di avvertimento ed informazione. Etichette adesive danneggiate o mancanti devono essere sostituite con un’etichetta originale nuova ottenibile presso il proprio rivenditore VIKING. Se si sostituisce un componente con un particolare nuovo, verificare che sul particolare nuovo sia stata applicata la stessa etichetta adesiva.

Eseguire i lavori sul dispositivo di taglio solo con estrema attenzione e indossando guanti da lavoro.

Mantenere ben serrati tutti i dadi, i perni e le viti, in particolare la vite di fissaggio della lama, in modo da garantire un funzionamento sicuro dell’apparecchio.

Controllare regolarmente l'intero apparecchio, in particolare prima del rimessaggio (p. es. prima della pausa invernale), per assicurarsi che non presenti usura e danni. Per motivi di

sicurezza, sostituire le parti usurate o danneggiate in modo da garantire sempre un funzionamento sicuro dell’apparecchio.

Non modificare mai la registrazione base del motore a combustione e non ruotarlo eccessivamente.

Nel caso in cui, durante lo svolgimento di lavori di manutenzione, si smontassero componenti o dispositivi di protezione, è necessario montarli nuovamente al termine dei lavori, attenendosi alle istruzioni prescritte.

4.8 Rimessaggio durante periodi di non utilizzo prolungati

Lasciar raffreddare il motore a combustione prima di riporre l’apparecchio in un locale chiuso.

Lasciar raffreddare completamente il motore prima di coprirlo.

Conservare l'apparecchio con il serbatoio vuoto e le scorte di carburante in un locale ben areato e che possa essere chiuso dall’esterno.

Assicurarsi che l'apparecchio non possa essere usato da persone non autorizzate (p. es. da bambini).

Se fosse necessario svuotare il serbatoio, p. es. per il rimessaggio durante la pausa invernale, eseguire lo svuotamento del serbatoio carburante solo all’aperto (p. es. facendo girare il motore al minimo finché non si esaurisce il carburante).

Pulire a fondo l'apparecchio prima del rimessaggio (p. es. per la pausa invernale).

Conservare l'apparecchio solo con il cappuccio candela di accensione scollegato.

Custodire l’apparecchio solo in perfetto stato.

4.9 Smaltimento

Prodotti di scarto quali olio esausto o carburante, lubrificanti usati, filtri, batterie o altre parti soggette ad usura di questo tipo possono causare danni a persone, animali e all'ambiente e devono essere pertanto smaltiti in modo adeguato.

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per conoscere le corrette modalità di smaltimento di tali prodotti di scarto. VIKING consiglia di rivolgersi ad un rivenditore specializzato VIKING.

Assicurarsi che l'apparecchio, al termine della sua durata operativa, venga consegnato a centri di smaltimento specializzati. Rendere l'apparecchio inutilizzabile prima di consegnarlo per lo smaltimento. Per evitare incidenti, rimuovere in particolare il cavo dell'accensione, svuotare il serbatoio e scaricare l'olio motore.

Pericolo di lesioni causato dalla lama!

Non lasciare mai un tosaerba incustodito anche se non viene più utilizzato. Assicurarsi che l'apparecchio, e in particolare la lama, siano conservati fuori dalla portata dei bambini.

0478 111 9926 A - IT

Page 93

5. Descrizione dei simboli

Attenzione!

Prima della messa in funzione leggere le istruzioni per l’uso.

Pericolo di lesioni!

Tenere lontano persone estranee dalla zona di pericolo.

Pericolo di lesioni!

Prima di iniziare dei lavori sull'attrezzo di taglio e lavori di manutenzione e di pulizia scollegare il cappuccio candela di accensione.

Pericolo di lesioni!

Tenere mani e piedi lontano dalle lame!

Dopo il disinserimento, il dispositivo di taglio continua a girare ancora per pochi secondi (freno del motore a combustione/freno lama).

MB 2 RT:

Avviare il motore a combustione.

Spegnere il motore a combustione.

Inserire la trazione.

6. Equipaggiamento fornito

Pos. Descrizione Pz. A Corpo apparecchio con

manubrio

− Istruzioni per l'uso 1

− Istruzioni per l'uso del

motore a combustione

7. Preparazione per la messa in servizio dell'apparecchio

7.1 Informazioni generali

Pericolo di lesioni

Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" (Ö 4.).

● Per l’esecuzione di tutti i lavori descritti

posizionare l’apparecchio su di un fondo orizzontale, piano e stabile.

7.2 Montaggio del manubrio

● Ribaltare verso l'alto con cautela

il manubrio (1) facendo attenzione che i cavi non si incastrino.

● Avvitare la leva di fissaggio rapido (2) premontata (un filetto della vite dovrebbe sporgere leggermente) e ribaltare verso l'alto.

Controllo del montaggio

● Le leve di fissaggio rapido (1) devono essere ben serrate in modo che appoggino completamente sul manubrio e che la parte superiore del manubrio sia saldamente collegata alla parte inferiore del manubrio. Se il manubrio non fosse saldamente montato o se le leve di fissaggio rapido non fossero montate correttamente in sede, aprire le leve di fissaggio rapido e svitare e riavvitare finché non sono

correttamente regolate.

● Controllare il corretto posizionamento dei cavi (2, 3) e della fascetta fermacavo (4, MB 2 RC).

7.3 Carburante e olio motore

Fare attenzione a non danneggiare l’apparecchio!

Prima della prima messa in funzione, rifornire con olio motore. Per il rifornimento dell'olio motore o del carburante, VIKING consiglia di usare un apposito attrezzo di rifornimento (p. es. un imbuto).

Olio motore:

Per il tipo di olio motore da utilizzare e la capacità serbatoio olio vedere le istruzioni per l'uso del motore a combustione. Controllare regolarmente il livello di riempimento (vedere le istruzioni per l'uso del motore a combustione). Fare attenzione a non far abbassare e a non superare il livello dell'olio corretto.

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 94

Prima della messa in funzione del motore a combustione, serrare correttamente il tappo del serbatoio olio.

Carburante:

Suggerimento: Carburanti di marca, di recente produzione. Benzina senza piombo. Le istruzioni riguardanti la qualità del carburante (numero di ottani) sono disponibili nelle istruzioni per l’uso del motore a combustione.

8. Elementi di comando

8.1 Informazioni generali Pericolo di lesioni

Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" (Ö 4.).

● Per l’esecuzione di tutti i lavori descritti

posizionare l’apparecchio su di un fondo orizzontale, piano e stabile.

8.2 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio.

Pericolo di schiacciamento!

Allentando le leve di fissaggio rapido il manubrio può chiudersi in modo incontrollato.

Pertanto tenere sempre fermo il manubrio con una mano mentre si allenta il fissaggio.

● Spegnere il motore a combustione e scollegare il cappuccio candela di accensione. (Ö 11.2)

● Sganciare il cavo di avviamento. (Ö 8.3)

● Aprire la leva di fissaggio rapido (1) sinistra e destra e disporre con cautela il manubrio (2) in avanti.

8.3 Aggancio e sgancio del cavo

di avviamento Aggancio

● Scollegare il cappuccio candela di accensione dal motore a combustione.

● Premere la staffa di arresto automatico motore (1) verso il manubrio e mantenerla ferma.

● Estrarre lentamente il cavo di avviamento (2).

● Rilasciare la staffa di arresto automatico motore (1) ed agganciare il cavo di avviamento (2) nella guida del cavo (3).

● Collegare il cappuccio candela di accensione.

Sgancio

● Scollegare il cappuccio candela di accensione dal motore a combustione.

● Sganciare il cavo di avviamento (2) dalla guida cavo (3).

8.4 Regolazione altezza di taglio

Pericolo di lesioni!

Prima di regolare l'altezza di taglio spegnere il motore a combustione.

È possibile impostare 4 altezze di taglio diverse comprese tra 28 mm e 85 mm.

Livello 1 = altezza di taglio minima Livello 4 = altezza di taglio massima

Pericolo di lesioni!

La regolazione sull’asse anteriore e su quello posteriore deve essere identica.

1 Regolazione altezza di taglio posteriore

● Regolare l'altezza di taglio desiderata con l'asse posteriore (1). A tale proposito, sostenere l'apparecchio con una mano e portare l'asse posteriore al livello desiderato prima su un lato e poi sull'altro. Regolando l'altezza di taglio accertarsi che l'assale a sinistra e a destra sia sempre allo stesso livello (assale posteriore parallelo alla scocca).

2 Regolazione altezza di taglio anteriore

● MB 2 RT:

Premere verso l'esterno la leva di regolazione altezza di taglio (2) sul livello desiderato e farla innestare.

● MB 2 RC, MB 2 R:

Regolare l'altezza di taglio desiderata con l'asse anteriore (3). A tale proposito, sostenere l'apparecchio con una mano e portare al livello desiderato l'asse anteriore prima su un lato e poi sull'altro. Regolando l'altezza di taglio accertarsi che l'assale a sinistra e a destra sia sempre allo stesso livello (assale anteriore parallelo alla scocca).

0478 111 9926 A - IT

Page 95

9. Dispositivi per la sicurezza

L'apparecchio è dotato di diversi dispositivi per la sicurezza al fine di garantire un utilizzo sicuro e di evitare un uso inappropriato.

Pericolo di lesioni!

Non mettere in funzione l'apparecchio se uno dei dispositivi per la sicurezza è difettoso. Rivolgersi a un rivenditore specializzato; VIKING consiglia di rivolgersi a un rivenditore specializzato VIKING.

9.1 Staffa arresto automatico motore

Il tosaerba è dotato di un dispositivo per l’arresto automatico del motore.

Durante il funzionamento, rilasciando la staffa di arresto automatico motore il motore a combustione si spegne. Il motore a combustione e la lama si arrestano entro 3 secondi.

Pericolo di lesioni!

Se il tempo di persistenza della lama fosse superiore, non usare più l'apparecchio e portarlo da un rivenditore specializzato.

Misurazione del tempo di persistenza

Dopo l'avviamento del motore a combustione la lama gira e si sente il rumore di un vortice. Il tempo di persistenza corrisponde alla durata del rumore del vortice dopo lo spegnimento del motore a combustione e può essere misurato con un cronometro.

10. Istruzioni di lavoro

10.1 Informazioni generali riguardanti il

mulching

Durante il mulching l'erba tagliata viene sminuzzata ripetutamente attraverso una speciale adduzione del flusso d’aria nella zona lama e successivamente sparsa nuovamente sul tappeto erboso. L'erba tagliata rimane sulla superficie erbosa.

Utilità

L’erba tagliata, sminuzzata finemente e lasciata a decomporsi, restituisce al terreno sostanze nutritive organiche, agendo in questo modo da concime naturale.

Vantaggi

Non è più necessario svuotare il cesto di raccolta erba e smaltire l'erba tagliata. La crescita di erbe infestanti rallenta ed è possibile risparmiare considerevoli quantità di concime.

10.2 Quando è possibile eseguire il mulching?

VIKING consiglia di eseguire il mulching solo quando l’erba del prato è asciutta e non è troppo alta. Se l’erba fosse troppo alta, il prato dovrebbe essere tagliato in due fasi. (Ö 10.3)

Attenzione!

Con un’altezza di taglio troppo bassa o con l’erba bagnata la scocca può intasarsi e bloccare la lama!

10.3 Come dovrebbe essere eseguito il

mulching?

Presupposti per un buon risultato di mulching:

– Regolazione ottimale dell’altezza di

taglio: dovrebbe essere tagliato un terzo dell'altezza erba.

– Utilizzare delle lame ben affilate. – Variare la direzione di taglio e fare

attenzione alla sovrapposizione dei percorsi di taglio.

Fasi di lavoro con erba alta

Con l'erba alta, il prato dovrebbe essere tagliato in due fasi di lavoro.

Prima fase di lavoro: Pretagliare il prato con l'altezza di taglio massima.

Seconda fase di lavoro: Dopo 12-24 ore dalla prima fase di lavoro, eseguire il mulching dell'erba ad angolo retto rispetto alla prima direzione di taglio, all'altezza del filo d'erba desiderata.

10.4 Con quale frequenza dovrebbe

essere eseguito il mulching?

Un prato bello e folto si ottiene grazie ad un mulching periodico e mantenendo l’erba corta.

Periodo di crescita orientativo:

Primavera: eseguire il mulching minimo 2 volte alla settimana. Estate e autunno: eseguire il mulching minimo 1 volta alla settimana.

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 96

11. Messa in servizio dell'apparecchio

11.1 Avviamento del motore a combustione

Evitare danni all’apparecchio!

Non avviare il motore a combustione nell’erba alta o all’altezza di taglio minima. In caso contrario, potrebbe verificarsi un avviamento difficoltoso. Grazie ad una funzione d'impostazione velocità fissa, dopo l’avviamento il motore a combustione funziona sempre ad un regime di lavoro ottimale.

Avviamento con motore a combustione freddo:

● Solo per MB 2 R:

Premere il primer (1) tre volte.

● Premere la staffa di arresto automatico motore (2) verso il manubrio e mantenerla ferma.

● Estrarre lentamente il cavo di avviamento (3) fino al punto di resistenza alla compressione. Tirarlo quindi con forza e velocemente per tutta la lunghezza del braccio. Riportare indietro lentamente il cavo di avviamento (3) per consentirne il lento riavvolgimento. Ripetere l’operazione fino all’avvio del motore a combustione.

Avviamento con motore a combustione caldo:

Evitare danni all’apparecchio!

A motore a combustione caldo non è più necessario premere il primer. È tuttavia necessario tenere presente che, a temperature molto basse, il motore a combustione può raffreddarsi velocemente.

● Stessa procedura di avviamento con motore a combustione freddo.

Solo per MB 2 R:

Non è più necessario premere il primer (1).

11.2 Spegnimento del motore a

combustione

● Rilasciare la staffa arresto automatico motore (1).

Il motore a combustione e la lama si arrestano entro 3 secondi.

11.3 Trazione (MB 2 RT)

Nota

Il modello MB 2 RT ha una trazione sulla ruota anteriore.

1 Inserimento della trazione

● Avviare il motore a combustione. (Ö 11.1)

● Tirare la staffa trazione (1) verso il manubrio e mantenerla ferma.

La trazione si inserisce e il tosaerba inizia a spostarsi in avanti.

2 Disinserimento della trazione

● Rilasciare la staffa trazione (1). La trazione si disinserisce e il tosaerba

rimane fermo. Il motore a combustione e la lama

continuano a funzionare.

12. Manutenzione

Pericolo di lesioni!

Prima di qualsiasi lavoro di manutenzione o di pulizia sull'apparecchio leggere attentamente il capitolo "Per la Vostra sicurezza" (Ö 4.), in particolare il sotto capitolo "Manutenzione e riparazioni" (Ö 4.7) ed attenersi scrupolosamente alle indicazioni di sicurezza.

Prima di qualsiasi lavoro di pulizia e manutenzione lasciare raffreddare l'apparecchio e scollegare il cappuccio candela di accensione.

Manutenzione annuale da parte di un rivenditore specializzato:

il tosaerba dovrebbe essere sottoposto a controllo da parte di un rivenditore specializzato almeno una volta all'anno. VIKING consiglia di rivolgersi ad un rivenditore specializzato VIKING.

12.1 Pulizia dell'apparecchio Intervallo di manutenzione:

Dopo ogni impiego.

0478 111 9926 A - IT

Page 97

Pericolo di lesioni!

Spegnere il motore a combustione, lasciare raffreddare l'apparecchio e scollegare il cappuccio candela di accensione. Prima di disporre l'apparecchio in posizione di pulizia, svuotare il serbatoio carburante (fare girare il motore al minimo finché non si esaurisce il carburante).

Disposizione dell'apparecchio in posizione di pulizia

● Aprire la leva di fissaggio rapido (1) e spostare il manubrio (2) verso la parte posteriore.

● Sollevare la parte anteriore dell'apparecchio e raddrizzarlo in posizione di pulizia come indicato in figura.

12.2 Controllo dei limiti di usura

della lama Intervallo di manutenzione:

Prima di ogni impiego.

Pericolo di lesioni!

A seconda del luogo e della durata di utilizzo, l'usura delle lame può variare notevolmente. Se si utilizza l'apparecchio su un fondo sabbioso o in condizioni particolarmente secche, la lama è sottoposta ad un maggiore sforzo e quindi ad un'usura decisamente superiore.

Una lama usurata può rompersi causando gravi lesioni. Pertanto attenersi sempre alle istruzioni per la manutenzione delle lame.

Procedura di controllo

● Disporre l'apparecchio in posizione di pulizia. (Ö 12.1)

● Pulire la lama (1) e controllare se è danneggiata (intagli o fessurazioni).

● Misurare lo spessore lama (A) in diversi punti con l'ausilio di un calibro (2).

● Misurare successivamente l'affilatura (B). A tale scopo, collocare un righello (3) sul bordo anteriore della lama come indicato in figura.

Limiti di usura

Lo spessore della lama (A) in ogni punto deve essere di minimo 2mm. I punti più importanti sono evidenziati in figura.

Durante l'affilatura dai taglienti non devono essere asportati più di 5mm – Distanza (B) (affilatura).

12.3 Affilatura della lama

Se non si disponesse delle conoscenze e degli attrezzi necessari, si consiglia di rivolgersi ad un tecnico qualificato per l'affilatura della lama. In caso di affilatura errata della lama (angolo di affilatura errato, squilibri, ecc.) il funzionamento dell'apparecchio viene pregiudicato.

Istruzioni per l'affilatura

● Smontare la lama. (Ö 12.4)

● Raffreddare la lama mentre viene

affilata, p. es. con acqua. Non deve assumere una colorazione bluastra, altrimenti la qualità di taglio peggiorerebbe.

● Affilare la lama in modo uniforme per evitare vibrazioni dovute a squilibrio.

● Attenersi ad un angolo di affilatura

di 30°.

● Attenersi ai limiti di usura (Ö 12.2).

12.4 Smontaggio e montaggio della lama

Pericolo di lesioni!

Lavorare solo con guanti da lavoro.

La lama deve essere sostituita qualora si rilevassero tacche o crepe oppure se si raggiungesse un limite di usura prescritto (Ö 12.2).

Smontaggio

● Mantenere ferma la lama (1) ed allentare la vite di fissaggio lama (2).

● Rimuovere la vite di fissaggio lama (2), la rondella di sicurezza (3) e la lama (1).

Montaggio

● Pulire la superficie di appoggio della lama e la boccola lama (4).

● Applicare sulla vite di fissaggio lama (2) della Loctite 243.

● Disporre la lama (1) sulla boccola lama (4) come indicato in figura.

● Montare la rondella di sicurezza (3) come indicato in figura e serrare la vite di fissaggio lama (2) a 60 - 65 Nm.

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

0478 111 9926 A - IT

Page 98

Pericolo di lesioni!

Attenersi scrupolosamente alla coppia di serraggio prescritta per la vite di fissaggio lama. La rondella di sicurezza (3) deve essere sostituita ad ogni montaggio della lama. La vite di fissaggio lama (2) deve essere sostituita ad ogni sostituzione della lama.

12.5 Motore a combustione Intervallo di manutenzione:

Vedere le istruzioni per l'uso del motore a combustione.

Indicazioni generali:

Attenersi alle indicazioni relative all’uso e alla manutenzione contenute nelle istruzioni per l’uso del motore a combustione incluse.

Per una lunga durata operativa è particolarmente importante che il livello dell’olio sia sempre adeguato e che il cambio del filtro dell’olio e dell’aria avvengano a scadenza regolare.

Gli intervalli raccomandati per il cambio dell’olio e le informazioni sull’olio motore nonché le capacità serbatoio olio sono disponibili nelle istruzioni per l'uso del motore a combustione.

Le alette di raffreddamento devono sempre essere mantenute pulite in modo da garantire un raffreddamento adeguato del motore a combustione.

12.6 Ruote e cambio

I cuscinetti delle ruote non richiedono manutenzione.

Il cambio non richiede alcuna manutenzione.

12.7 Rimessaggio (pausa invernale)

Se l'apparecchio dovesse rimanere fermo per molto tempo (pausa invernale), attenersi ai seguenti punti:

● Pulire accuratamente tutte le parti esterne dell'apparecchio.

● Lubrificare o ingrassare bene tutte le parti mobili.

● Svuotare il serbatoio del carburante e il carburatore (per es. fare girare il motore al minimo finché non si esaurisce il carburante).

● Svitare la candela di accensione (vedere le istruzioni per l'uso del motore a combustione) e versare circa 3 cm³ di olio motore attraverso l'apertura della candela di accensione nel motore a combustione. Far girare alcune volte il motore a combustione senza candela di accensione (tirare il cavo di avviamento).

Pericolo d’incendio!

Tenere lontano il cappuccio candela di accensione dal foro della candela di accensione in quanto sussiste il pericolo d'incendio.

● Avvitare nuovamente la candela di accensione (vedere le istruzioni per l'uso del motore a combustione).

● Eseguire un cambio dell'olio (vedere le istruzioni per l'uso del motore a combustione).

● Conservare l'apparecchio in un locale asciutto, chiuso e con poca polvere. Assicurarsi che l'apparecchio sia conservato fuori dalla portata dei bambini.

13. Trasporto

13.1 Trasporto

Pericolo di lesioni!

Prima del trasporto leggere attentamente il capitolo “Per la vostra sicurezza”. (Ö 4.4) Trasportare l'apparecchio solo con l'aiuto di un'altra persona. In questo caso, indossare sempre appositi indumenti di protezione (scarpe di sicurezza, guanti da lavoro robusti). Prima di sollevare o trasportare scollegare il cappuccio candela di accensione.

Sollevamento o trasporto dell'apparecchio

● A Manubrio montato: Afferrare l'apparecchio dall'impugnatura per il trasporto anteriore (1) e dal manubrio (2).

● B Manubrio chiuso: Afferrare l'apparecchio dall'impugnatura per il trasporto anteriore (1) e dalle parti inferiori del manubrio (3).

Trasporto dell'apparecchio

Trasportare l'apparecchio su una superficie di carico piana e pulita, in verticale sulle 4 ruote.

0478 111 9926 A - IT

Page 99

● Fissare l'apparecchio con appositi elementi di ancoraggio per impedirne lo spostamento. Fissare le funi o le cinghie sull'impugnatura per il trasporto anteriore (1) e sulle parti inferiori manubrio (3).

Gli elementi di fissaggio della lama (p. es. la vite di fissaggio lama, rondella di sicurezza) devono essere sostituiti in caso di cambio o montaggio della lama. I ricambi sono disponibili presso un rivenditore specializzato VIKING.

Servizio eseguito il

Data del prossimo Servizio

17. Minimizzare l’usura ed evitare danni

DEENFRNLESPTNOSVFIDAPLHUSRHR IT

14. Tutela dell’ambiente

L'erba tagliata non va eliminata nella spazzatura, ma trasformata in compost.

Gli imballaggi, l’apparecchio e

gli accessori vengono prodotti con materiali riciclabili e come tali vanno smaltiti.

Lo smaltimento differenziato ed ecologico dei residui di materiali favorisce il riciclaggio di sostanze preziose. Per questo motivo l’apparecchio, al termine del suo ciclo di vita, deve essere consegnato insieme ad utensili ed apparecchi dello stesso tipo presso un centro di raccolta per lo smaltimento. Per lo smaltimento osservare in particolare le indicazioni riportate al capitolo "Smaltimento" (Ö 4.9).

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per conoscere le corrette modalità di smaltimento di tali prodotti di scarto.

15. Ricambi standard

Lama (lama mulching)

6357 702 0101

Vite di fissaggio lama

9008 319 9028

Rondella di sicurezza

0000 702 6600

16. Programma Assistenza Tecnica

16.1 Conferma di consegna

16.2 Conferma dell'esecuzione

del servizio

In caso di lavori di manutenzione, consegnare le presenti istruzioni per l'uso al rivenditore autorizzato VIKING. Il rivenditore conferma, negli appositi campi prestampati, l'esecuzione dei lavori di servizio.

Indicazioni importanti sulla manutenzione e sulla cura del gruppo di prodotti

Tosaerba a benzina

La Società VIKING declina ogni responsabilità per danni a cose e persone causati dall’inosservanza delle indicazioni contenute nelle presenti istruzioni per l’uso, in particolare per quanto concerne la sicurezza, il funzionamento e la manutenzione dell’apparecchio, oppure dall’utilizzo di componenti e pezzi di ricambio non autorizzati dal costruttore.

Si prega di osservare attentamente le seguenti informazioni, importanti per la prevenzione di eventuali danni o di un'usura eccessiva del proprio apparecchio VIKING:

1. Parti soggette ad usura

Alcune parti dell’apparecchio VIKING sono soggette a normale usura, anche in caso di uso conforme alle istruzioni, e vanno pertanto sostituite per tempo a seconda del tipo e della durata d’impiego.

Si tratta per esempio di: –Lama – Cinghia trapezoidale (MB 2 RT) – Pneumatico

0478 111 9926 A - IT

Page 100

2. Rispetto delle indicazioni contenute nelle presenti istruzioni per l’uso

L’uso, la manutenzione e il rimessaggio degli apparecchi VIKING devono essere effettuati con cura, così come descritto nelle presenti istruzioni per l’uso. L’utente è direttamente responsabile di tutti i danni derivanti dall’inosservanza delle istruzioni per l’uso, della sicurezza e della manutenzione.

Ciò vale in modo particolare per: – Modifiche al prodotto non autorizzate

da VIKING.

– Impiego di carburanti e lubrificanti non

autorizzati da VIKING (per lubrificanti, benzina e olio motore vedere le indicazioni del costruttore del motore a combustione).

– Utilizzo di utensili ed accessori non

autorizzati o inadatti all'apparecchio

oppure di scarsa qualità. – Uso improprio del prodotto. – Impiego del prodotto per manifestazioni

o gare sportive. – Danni indiretti derivanti dall’uso del

prodotto con componenti difettosi.

3. Lavori di manutenzione

Tutti i lavori elencati nel paragrafo "Manutenzione" vanno eseguiti periodicamente.

Nel caso in cui l’utente non fosse in grado di effettuare questi lavori di manutenzione, dovrà rivolgersi ad un rivenditore specializzato.

VIKING consiglia di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING.

Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Se non si effettuano tali lavori, potrebbero insorgere danni di cui l’utente è il diretto responsabile.

Questi comprendono anche: – Danni derivanti da corrosione o da un

rimessaggio inadeguato.

– Danni all'apparecchio derivanti dall’uso

di ricambi di scarsa qualità.

– Danni al motore a seguito di

manutenzione non eseguita per tempo o eseguita in modo incompleto oppure danni derivanti da lavori di manutenzione o riparazione non eseguiti in officine di rivenditori specializzati.

18. Dichiarazione di conformità CE del costruttore

Il produttore, VIKING GmbH

Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein

dichiara che la macchina Tosaerba a spinta con motore a

combustione (MB)

Marchio di fabbrica: VIKING

Modello: MB 2.2 R

MB 2.2 RC MB 2.2 RT

N. di identificazione serie

6357

è conforme alle seguenti direttive CE: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

Il prodotto è stato progettato in conformità alle seguenti norme: EN ISO 5395-1, EN ISO 5395-2

Procedimento di valutazione della conformità applicato: Allegato VIII (2000/14/EC)

Nome e indirizzo degli uffici interessati menzionati:

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Redazione e conservazione della documentazione tecnica: Johann Weiglhofer VIKING GmbH

L'anno costruttivo e il numero di serie sono indicati sulla targhetta modello dell'apparecchio.

MB 2.2 R:

Rumorosità misurata: 92,0 dB(A)

Rumorosità garantita: 94 dB(A)

MB 2.2 RC, MB 2.2 RT:

Rumorosità misurata: 92,5 dB(A)

Rumorosità garantita: 94 dB(A)

Langkampfen, 2015-01-02 (AAAA-MM-GG)

VIKING GmbH

0478 111 9926 A - IT

Viking MB 2 R, MB 2 RC, MB 2 RT User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Inhaltsverzeichnis

2. Zu dieser Gebrauchsanleitung

2.1 Allgemein

2.2 Anleitung zum Lesen der Gebrauchsanleitung

3. Gerätebeschreibung

4. Zu Ihrer Sicherheit

4.1 Allgemein

4.2 Tanken – Umgang mit Benzin Lebensgefahr!

4.3 Bekleidung und Ausrüstung

4.4 Transport des Geräts

4.5 Vor der Arbeit

4.6 Während der Arbeit

4.7 Wartung und Reparaturen

4.8 Lagerung bei längeren Betriebspausen

4.9 Entsorgung

5. Symbolbeschreibung

6. Lieferumfang

7. Gerät betriebsbereit machen

7.1 Allgemein

7.2 Lenker montieren

7.3 Kraftstoff und Motoröl

8. Bedienelemente

8.1 Allgemein Verletzungsgefahr

8.2 Lenker umklappen

8.4 Schnitthöhenverstellung

9. Sicherheitseinrichtungen

9.1 Bügel Motorstopp

10.2 Wann darf gemulcht werden?

10.4 Wie oft sollte gemulcht werden?

11. Gerät in Betrieb nehmen

10. Hinweise zum Arbeiten

10.3 Wie sollte gemulcht werden?

11.1 Verbrennungsmotor starten

11.3 Fahrantrieb (MB 2 RT)

12. Wartung

12.1 Gerät reinigen Wartungsintervall:

12.2 Messerverschleiß prüfen

12.3 Mähmesser schärfen

12.5 Verbrennungsmotor Wartungsintervall:

12.6 Räder und Getriebe

12.7 Aufbewahrung (Winterpause)

13. Transport

13.1 Transport

14. Umweltschutz

15. Übliche Ersatzteile

16. Serviceplan

16.1 Übergabebestätigung

16.2 Servicebestätigung

19. Technische Daten

20. Fehlersuche

1. Table of contents

2. Notes on the instruction manual

2.1 General

2.2 Instructions for reading the instruction manual

3. Machine overview

4. For your safety

4.1 General

4.2 Refilling the tank – handling petrol Danger to life!

4.3 Clothing and equipment

4.4 Transporting the machine

4.5 Before operation

4.6 Working with your machine

4.7 Maintenance and repairs

4.8 Storage for prolonged periods without operation

4.9 Disposal

5. Description of symbols

6. Standard equipment

7. Preparing the machine for operation

7.1 General

7.2 Assembling the handlebar

7.3 Fuel and engine oil

8. Controls

8.1 General Risk of injury!

8.2 Folding down the handlebar

8.4 Adjusting the cutting height

9. Safety devices
