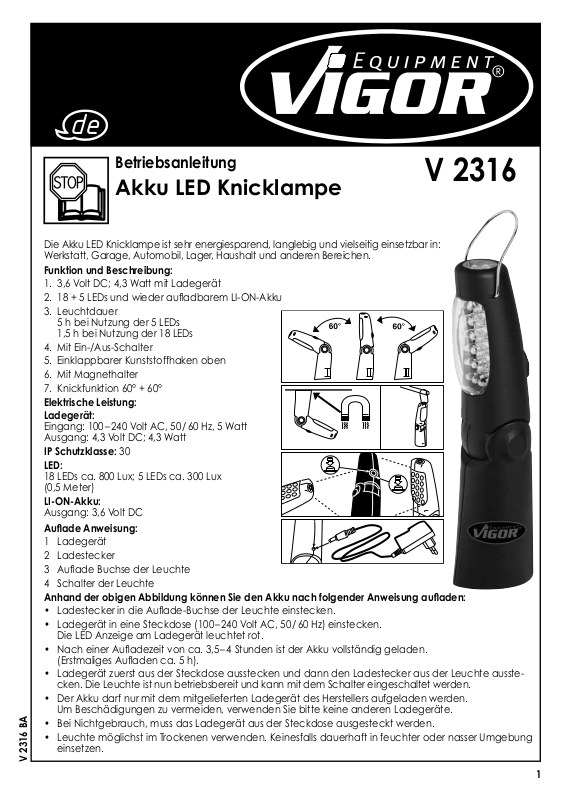

Betriebsanleitung	V 2316
Akku LED Knicklampe

Die Akku LED Knicklampe ist sehr energiesparend, langlebig und vielseitig einsetzbar in: Werkstatt, Garage, Automobil, Lager, Haushalt und anderen Bereichen.

Funktion und Beschreibung:

1.3,6 Volt DC; 4,3 Watt mit Ladegerät

2.18 + 5 LEDs und wieder aufladbarem LI-ON-Akku

3.Leuchtdauer

5 h bei Nutzung der 5 LEDs

1,5 h bei Nutzung der 18 LEDs

4.Mit Ein-/Aus-Schalter

5.Einklappbarer Kunststoffhaken oben

6. Mit Magnethalter

7. Knickfunktion 60° + 60°

Elektrische Leistung:

Ladegerät:

Eingang: 100 – 240 Volt AC, 50 / 60 Hz, 5 Watt

Ausgang: 4,3 Volt DC; 4,3 Watt

IP Schutzklasse: 30

LED:

18 LEDs ca. 800 Lux; 5 LEDs ca. 300 Lux (0,5 Meter)

LI-ON-Akku:

Ausgang: 3,6 Volt DC

Auflade Anweisung:

1 Ladegerät

	2	Ladestecker
	3 Auflade Buchse der Leuchte
	4	Schalter der Leuchte
	Anhand der obigen Abbildung können Sie den Akku nach folgender Anweisung aufladen:
	• Ladestecker in die Auflade-Buchse der Leuchte einstecken.
	• Ladegerät in eine Steckdose (100 – 240 Volt AC, 50 / 60 Hz) einstecken.
		Die LED Anzeige am Ladegerät leuchtet rot.
	• Nach einer Aufladezeit von ca. 3,5 – 4 Stunden ist der Akku vollständig geladen.
		(Erstmaliges Aufladen ca. 5 h).
	• Ladegerät zuerst aus der Steckdose ausstecken und dann den Ladestecker aus der Leuchte ausste-
		cken. Die Leuchte ist nun betriebsbereit und kann mit dem Schalter eingeschaltet werden.
	• Der Akku darf nur mit dem mitgelieferten Ladegerät des Herstellers aufgeladen werden.
<![if ! IE]> <![endif]>BA		Um Beschädigungen zu vermeiden, verwenden Sie bitte keine anderen Ladegeräte.
	•	Bei Nichtgebrauch, muss das Ladegerät aus der Steckdose ausgesteckt werden.
<![if ! IE]> <![endif]>2316	• Leuchte möglichst im Trockenen verwenden. Keinesfalls dauerhaft in feuchter oder nasser Umgebung­
		einsetzen.
<![if ! IE]> <![endif]>V

1

Magnethalter:

Auf der Unterseite der LED Knicklampe ist ein Magnethalter montiert. Mit diesem kann die Leuchte sehr einfach auf jedem eisernen Untergrund angebracht werden.

Warnhinweise

Elektrische Energien können schwere Verletzungen verursachen.

Zum Schutz gegen elektrischen Schlag, Verletzungsund Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

•Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Leuchten / Ladestationen, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.

•Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.

•Ladestation und Arbeitsleuchte nicht Wasser oder anderen Flüssigkeiten aussetzen.

Dabei können gefährliche Spannungsentladungen entstehen.

•Alle Serviceoder Reparaturarbeiten immer durch Fachpersonal ausführen zu lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.

•Ladestation und / oder die Arbeitsleuchte nicht selbst zerlegen / öffnen. Unsachgemäßer

­Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen­

Schlag und / oder zu Verletzungen führen.

•Schutzvorrichtungen dürfen nicht entfernt werden.

•Niemals direkt in die Leuchte sehen, die Lichtstärke kann Verletzungen am Auge hervorzurufen.

•Verlängerungskabel müssen für die Ladestation ausreichend dimensioniert sein. Kabel, die nicht für die betreffende Stromstärke ausgelegt sind, können überhitzen.

•Arbeitsleuchte und Ladestation erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.

•Die Arbeitsleuchte nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche­ und elektrische Anlagen bestimmt und vorgeschrieben werden.

Optionales Zubehör

V2347 12 V Ladekabel

Entsorgung

Zur Entsorgung muss die Leuchte und der LI-ION-Akku dem jeweiligen öffentlichen ­Recyclingsystem zugeführt werden.

Gewährleistung

Bei nicht bestimmungsgemäßer Verwendung erlischt die Gewährleistung. Nicht bestimmungsgemäße­ Verwendung liegt vor:

•Für Produkte, die von Personen verändert, modifiziert oder repariert wurden, die nicht ViGOR-Equip- ment angehören.

•Bei Missbrauch, unsachgemäßer Handhabung, Fahrlässigkeit und Abweichung von normalen Verfahrensweisen oder den Anweisungen und Spezifikationen von ViGOREquipment.

•Bei Verwendung in Zusammenhang mit einem anderen Produkt, Gerät, Bauteil oder System,

das entweder defekt, die Ursache für einen Defekt oder nicht für den Gebrauch in Zusammenhang mit diesem Produkt vorgesehen ist.

EG-Konformität

Produktbezeichnung: LED-Knicklampe Typenbezeichnung: ViGOR V2316

Wir erklären, dass das bezeichnete Produkt allen einschlägigen Bestimmungen der EU-Richtlinien Elektro­magnetische Verträglichkeit 2014/30/EU und Niederspannung 2014/35/EU entspricht.

EN 55015:2013+A1:2015 Norm

Dokumentationsverantwortliche ist: Sandra Müller, Tel.: [phone]

Datum: 07.03.2018

Guido Schmidt

ViGOR GmbH • Am Langen Siepen 13 - 15 • 42857 Remscheid	2011/65/EU
[e-mail] • www.vigor-equipment.de
