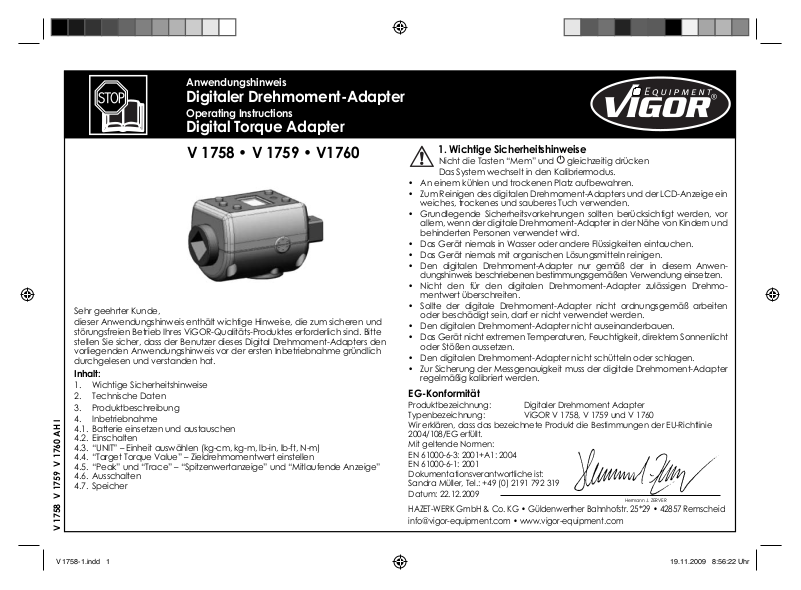

Vigor V 1758, V 1759, V 1760 User guide [ml]

Anwendungshinweis

Digitaler Drehmoment-Adapter

Operating Instructions

Digital Torque Adapter

V 1758 • V 1759 • V1760

Sehr geehrter Kunde,
dieser Anwendungshinweis enthält wichtige Hinweise, die zum sicheren und

störungsfreien Betrieb Ihres ViGOR-Qualitäts-Produktes erforderlich sind. Bitte
stellen Sie sicher, dass der Benutzer dieses Digital Drehmoment-Adapters den
vorliegenden Anwendungshinweis vor der ersten Inbetrieb nahme gründlich
durchgelesen und verstanden hat.

Inhalt:

1. Wichtige Sicherheitshinweise

2. Technische Daten

3. Produktbeschreibung

4. Inbetriebnahme

4.1. Batterie einsetzen und austauschen

4.2. Einschalten

4.3. “UNIT” – Einheit auswählen (kg-cm, kg-m, lb-in, lb-ft, N-m)

4.4. “Target Torque Value” – Zieldrehmomentwert einstellen

4.5. “Peak” und “Trace” – “Spitzenwertanzeige” und “Mitlaufende Anzeige”

4.6. Ausschalten

4.7. Speicher

1. Wichtige Sicherheitshinweise

Nicht die Tasten “Mem” und gleichzeitig drücken
Das System wechselt in den Kalibriermodus.

• An einem kühlen und trockenen Platz aufbewahren.

• Zum Reinigen des digitalen Drehmoment-Adapters und der LCD-Anzeige ein
weiches, trockenes und sauberes Tuch verwenden.

• Grundlegende Sicherheitsvorkehrungen sollten berücksichtigt werden, vor
allem, wenn der digitale Drehmoment-Adapter in der Nähe von Kindern und
behinderten Personen verwendet wird.

• Das Gerät niemals in Wasser oder andere Flüssigkeiten eintauchen.

• Das Gerät niemals mit organischen Lösungsmitteln reinigen.

• Den digitalen Drehmoment-Adapter nur gemäß der in diesem Anwen­dungshinweis beschriebenen bestimmungsgemäßen Verwendung einsetzen.

• Nicht den für den digitalen Drehmoment-Adapter zulässigen Drehmo­mentwert überschreiten.

• Sollte der digitale Drehmoment-Adapter nicht ordnungsgemäß arbeiten
oder beschädigt sein, darf er nicht verwendet werden.

• Den digitalen Drehmoment-Adapter nicht auseinanderbauen.

• Das Gerät nicht extremen Temperaturen, Feuchtigkeit, direktem Sonnenlicht
oder Stößen aussetzen.

• Den digitalen Drehmoment-Adapter nicht schütteln oder schlagen.

• Zur Sicherung der Messgenauigkeit muss der digitale Drehmoment-Adapter
regelmäßig kalibriert werden.

EG-Konformität

Produktbezeichnung: Digitaler Drehmoment Adapter
Typenbezeichnung: ViGOR V 1758, V 1759 und V 1760
Wir erklären, dass das bezeichnete Produkt die Bestimmungen der EU-Richtlinie
2004/108/EG erfüllt.
Mit geltende Normen:
EN 61000-6-3: 2001+A1: 2004
EN 61000-6-1: 2001
Dokumentationsverantwortliche ist:
Sandra Müller, Tel.: [phone]
Datum: 22.12.2009

Hermann J. ZERVER

HAZET-WERK GmbH & Co. KG • Güldenwerther Bahnhofstr. 25*29 • 42857 Remscheid
[e-mail] • www.vigor-equipment.com

2. Technische Daten

Artikel No.: V 1758 V 1759 V 1760

Genauigkeit: +/-2% +/-3% +/-4%

Speicher: 50.

Auflösung: 0.1.

Anzeigebereich: 40-200 Nm

Antrieb: 1/2 Zoll 3/8 1/4

Benutzermodus: “Spitzenwertanzeige” und “Mitlaufende Anzeige”

Auswahl der Einheiten: kg-cm, kg-m, lb-in, lb-ft, N-m.

Abmessungen: L 75 x B 45mm.

Gewicht g: 183 182 180

Batterie: 1 x CR2032

Betriebsdauer der Batterie: 55 Stunden (im Dauerbetrieb)

Betriebstemperatur: -10°C – 60°C (13.9°F – 139.9°F)

Lagertemperatur: -20°C – 70°C (-4°F – 157.9°F)

Relative Luftfeuchtigkeit: 15 bis 90% nicht kondensierend

Automatische Abschaltung: 80 Sek. (bei Nichtgebrauch des digitalen

(29.5-147.5lb-ft)

27-135 Nm

(14.7~99.6 lb-ft)

Drehmomentadapters)

6-30 Nm

(3.3~16.36 lb-ft)

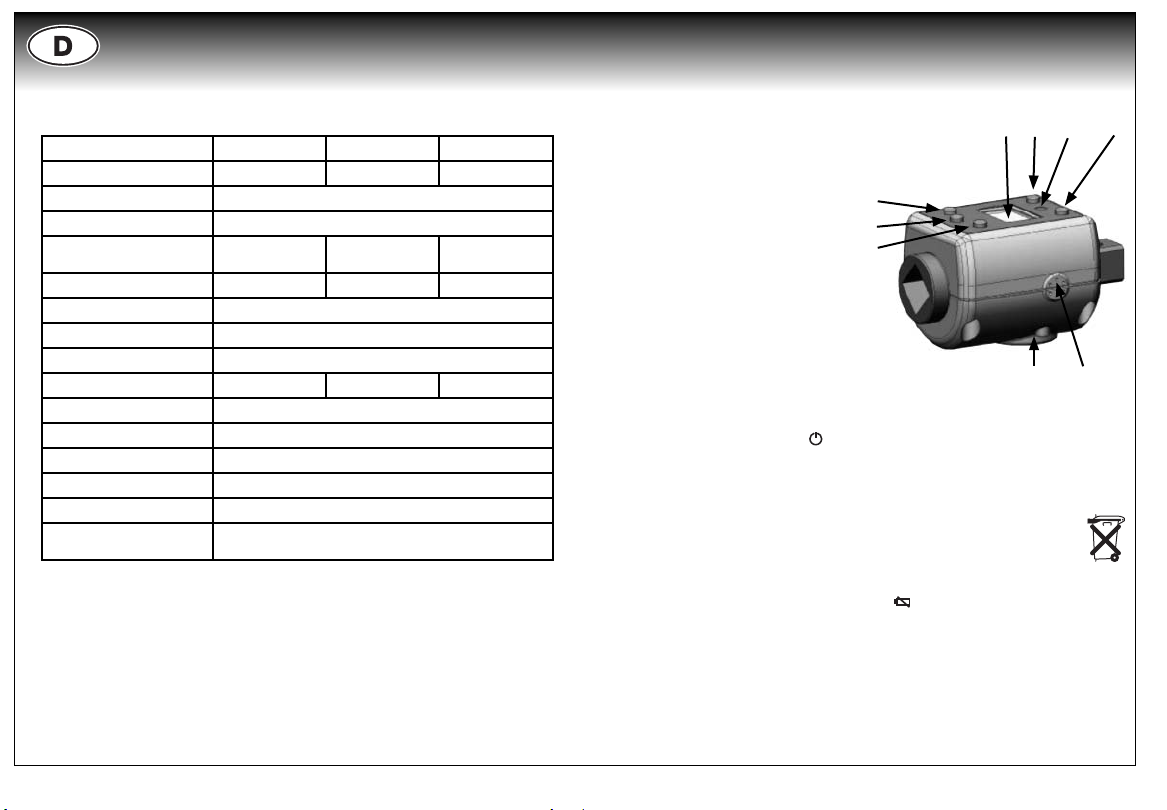

3. Produktbeschreibung

1

Ein/Aus

2

„Spitzenwertanzeige“ und „Mitlaufende Anzeige“

„PEAK“ und „Trace“

3

Speicher

4

LCD-Anzeige

5

(-) verringern

6

LED

7

(+) vergrößern

8

Summer

9

Abdeckkappe des Batteriefaches

2
1
3

4

56 7

9

8

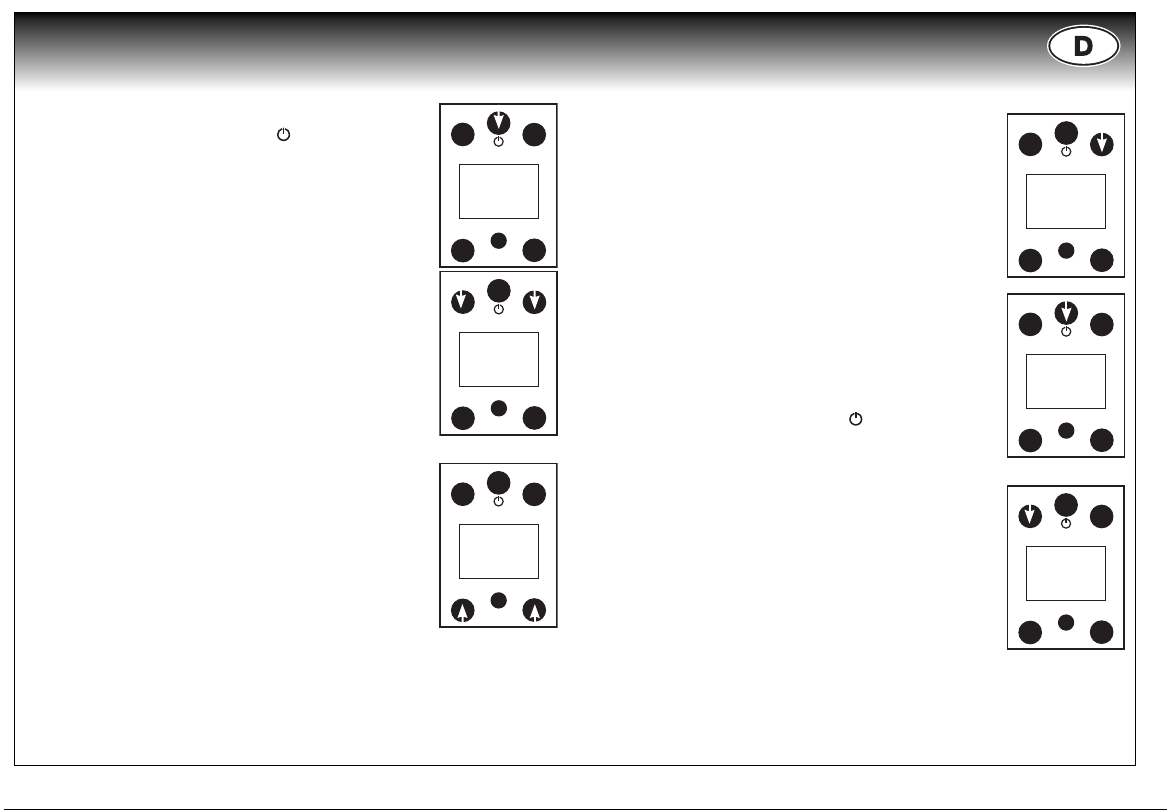

4. Inbetriebnahme

Nicht die Tasten “Mem” und gleichzeitig drücken
Das System wechselt in den Kalibriermodus.

4.1. Batterie einsetzen und austauschen

1 x CR2032 - Für guten Kontakt die Enden trocken und sauber halten.
Die Abdeckkappe des Batteriefaches aufschrauben und
die Batterie entnehmen. Neue Batterie (CR2032) in das
Gerät einsetzen (das “+”-Zeichen muss nach oben zeigen).
Die Abdeckkappe wieder zuschrauben. Kapazität mAh 240.

Hinweis:

1. Ist der Batteriestatus niedrig, leuchtet das -Zeichen auf.

2. Bei längerem Nichtgebrauch die Batterie entfernen.

3. Die Betriebsdauer der Batterie hängt von der Batteriequalität sowie der
Häufigkeit der Benutzung des Lichts und des Summers ab.

4. Im Normalfall hält die Batterie bis zu 55 Stunden.

2 ¬ +49 (0) 21 91 / 97 96 00 • ø vigor-equipment.com • © [e-mail]

4.2. Einschalten

Zum Einschalten des Gerätes den
wieder loslassen.
Auf der LCD-Anzeige erscheint “trACE” oder “PtoP”-

-Knopf drücken und

kg-cm kg-m lb-in lb-ft N-m

PEAK

––

UNIT TraceMem

Nach zwei Sekunden erscheint auf der LCD-Anzeige “0.00”
Betätigen Sie den Drehmomentadapter hin und her.
Auf der Anzeige erscheint der gemessene Drehmomentwert.
Hinweis: Wird der Adapter länger als 80 Sekunden nicht ge braucht,

schaltet sich der digitale Adapter automatisch ab.

4.3. “UNIT” Einheit auswählen

Zum Auswählen verschiedener Drehmoment-Einheiten

die beiden Tasten “Mem” und “Peak - Trace” gleichzeitig
drücken und wieder loslassen.

Hinweis:

1. Beim Ändern der Einheit wird der eingegebene Zielwert
ebenfalls in der geänderten Einheit angegeben.

2. Der digitale Drehmoment-Adapter verfügt über fünf
Drehmoment-Einheiten (kg-cm, kg-m, lb-in, lb-ft, N-m).

4.4. “Target Torque Value” Zieldrehmomentwert einstellen

kg-cm kg-m lb-in lb-ft N-m

–+

–

–

SET

PEAK

––

UNIT TraceMem

–+

–

–

SET

1. (+) Increase = (+) vergrößern:

Um den aktuellen Zieldrehmomentwert zu erhöhen,

drücken Sie die (+) Taste und halten Sie gedrückt

Der Zieldrehmomentwert bleibt 10 Sekunden sichtbar
Nach 10 Sekunden erscheint “0.00” auf der LCD-Anzeige

2. (-) Decrease = (-) verringern:

Um den aktuellen Zieldrehmomentwert zu verkleinern,

drücken Sie die (-) Taste und halten Sie gedrückt

kg-cm kg-m lb-in lb-ft N-m

Der Zieldrehmomentwert bleibt 10 Sekunden sichtbar
Nach 10 Sekunden erscheint “0.00” auf der LCD-Anzeige

Hinweis:

1. Wenn Sie beim Messvorgang 20% vor dem Zieldrehmomentwert erreichen
flackert ein rotes Licht auf und ein unterbrochenes Summersignal ertönt als
Warnung, dass der Zieldrehmomentwert bald erreicht sein wird.

2. Bei Erreichen des Zieldrehmomentwertes leuchtet das rote Licht und der
Summer ertönt. Schraubvorgang beenden.

PEAK

––

UNIT TraceMem

–+

–

–

SET

4.5. “Peak” und “Trace” “Spitzenwertanzeige” und

PEAK

“Mitlaufende Anzeige” einstellen

Peak (Spitzenwertanzeige):
Wenn der digitale Drehmoment-Adapter eingeschaltet

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

ist, drücken Sie kurz die Taste “Peak - Trace”.
Auf der LCD-Anzeige erscheint “PtopP”
Nach 2 Sekunden erscheint “0.00” auf der LCD-Anzeige
Trace “Mitlaufende Anzeige”:
Wenn der digitale Drehmoment-Adapter eingeschaltet

–+

–

SET

–

ist, drücken Sie kurz die Taste “Peak - Trace”.
Auf der LCD-Anzeige erscheint “trACE”

PEAK

Nach 2 Sekunden erscheint “0.00” auf der LCD-Anzeige

––

UNIT TraceMem

4.6. Ausschalten

kg-cm kg-m lb-in lb-ft N-m

1. Wird der digitale Adapter länger als 80 Sekunden nicht

gebraucht, schaltet er sich automatisch ab.

2. Zum manuellen Ausschalten des digitalen Drehmoment-

Adapters drücken Sie bitte auf die

Taste.

4.7. Speicher

–+

–

–

SET

Zum Abspeichern der Werte muss der “Ptop”-Modus

gewählt sein.
Die Taste “Mem” mindestens 1 Sekunde gedrückt halten

und loslassen.
Auf dem LCD-Anzeige erscheint die Speichernummer

“P01” und dann “Torque Value” (Drehmomentwert)

kg-cm kg-m lb-in lb-ft N-m

PEAK

––

UNIT TraceMem

Ein weiteres Mal die Taste “Mem” mindestens 1 Sekunde

gedrückt halten.
Auf dem LCD-Anzeige erscheint die Speichernummer

“P02” und dann “Torque Value” (Drehmomentwert)
“P01” ist der jüngste Wert, “P50” der älteste Wert.

–+

–

SET

–

Hinweis:

1. Der Drehmoment-Adapter speichert die letzten 50 Drehmomentmesswerte.

ViGOR GmbH • ª 10 04 61 • D-42804 Remscheid • Germany • º +49 (0) 21 91 / 97 95 3

Operating Instructions

Digital Torque Adapter

V 1758 • V 1759 • V1760

Dear Customer,
these operating instructions contain important advice that is necessary for a

safe and trouble-free operation of your ViGOR Quality Tool. Please make sure
that the user of this Digital Torque Adapter carefully reads these operating
instructions and fully understands all information given before it is used.

CONTENTS:

1. lmportant safeguards

2. Technical Data

3. Product Specifications

4. How to use Digital Torque Adapter

4.1. Battery Installation and Replacement

4.2. Power on

4.3. How to select “UNIT” (kg-cm, kg-m, lb-in, lb-ft, N-m)

4.4. How to set “Target Torque Value”

4.5. How to set “Peak” and “Trace”

4.6. Turn Off

4.7. Memory

1. Important Safeguards

Do not press “Mem” and button together.
The system will enter into Calibration Mode.

• Store in a clean, dry place.

• Use a soft, dry, clean cloth to clean the digital torque adapter and LCD

panel.

• Basic safety precautions should be observed especially when using the

digital torque adapter on or near children and disabled persons.

• Never submerge the digital torque adapter in water or any other liquid.

• Never clean the digital torque adapter with organic solvents.

• Use the digital torque adapter only for the intended use described in this

manual.

• Do not exceed the permitted torque value for the digital torque adapter.

• Do not use the digital torque adapter if it is not working properly, or if it has

suffered any damage.

• Do not disassemble the digital torque adapter.

• Do not expose the digital torque adapter to extreme temperature, humidity

direct sunlight or shock violently.

• Do not shake or shock.

• To ensure accurate measurement periodic recalibration is necessary.

EC Declaration of Conformity

Product designation: Digital Torque Adapter
Type designation: ViGOR V 1758, V 1759 and V 1760
We declare, that the here identified Product are in compliance with the EC direc­tive 2004/108/EG.
Applicable standards:
EN 61000-6-3: 2001+A1: 2004
EN 61000-6-1: 2001
Dokument in authority of:
Sandra Müller, Tel.: [phone]

Date: 18.11.2009

Hermann J. ZERVER

HAZET-WERK GmbH & Co. KG • Güldenwerther Bahnhofstr. 25*29 • 42857 Remscheid

4 ¬ +49 (0) 21 91 / 97 96 00 • ø vigor-equipment.com • © [e-mail]

2. Technical Data

Article No.: V 1758 V 1759 V 1760

Accuracy: +/-2% +/-3% +/-4%

Memory: 50

Display Resolution: 0.1

Display Range: 40-200 Nm

Drive:

Operation Mode: PEAK / Track

Unit Selection: kg-cm, kg-m, lb-in, lb-ft, N-m.

Size: L 75 x W 45 mm.

Weight g: 183 182 180

Battery: CR2032 x 1 pcs

Battery Life: 55 hrs (continuous operation)

Operating Ambient
Temperatur:

Storage Temperatur: -20°C – 70°C (-4°F – 157.9°F)

Operating Relative
humidity:

Auto Shut Off: 80 Sec. (if do not use digital torque adapter)

(29.5-147.5 lb-ft)

1

⁄2˝

27-135 Nm

(14.7~99.6 lb-ft)

3

⁄8˝

-10°C – 60°C (13.9°F – 139.9°F)

15 to 90% noncondensing

(3.3~16.36 lb-ft)

6-30 Nm

1

⁄4˝

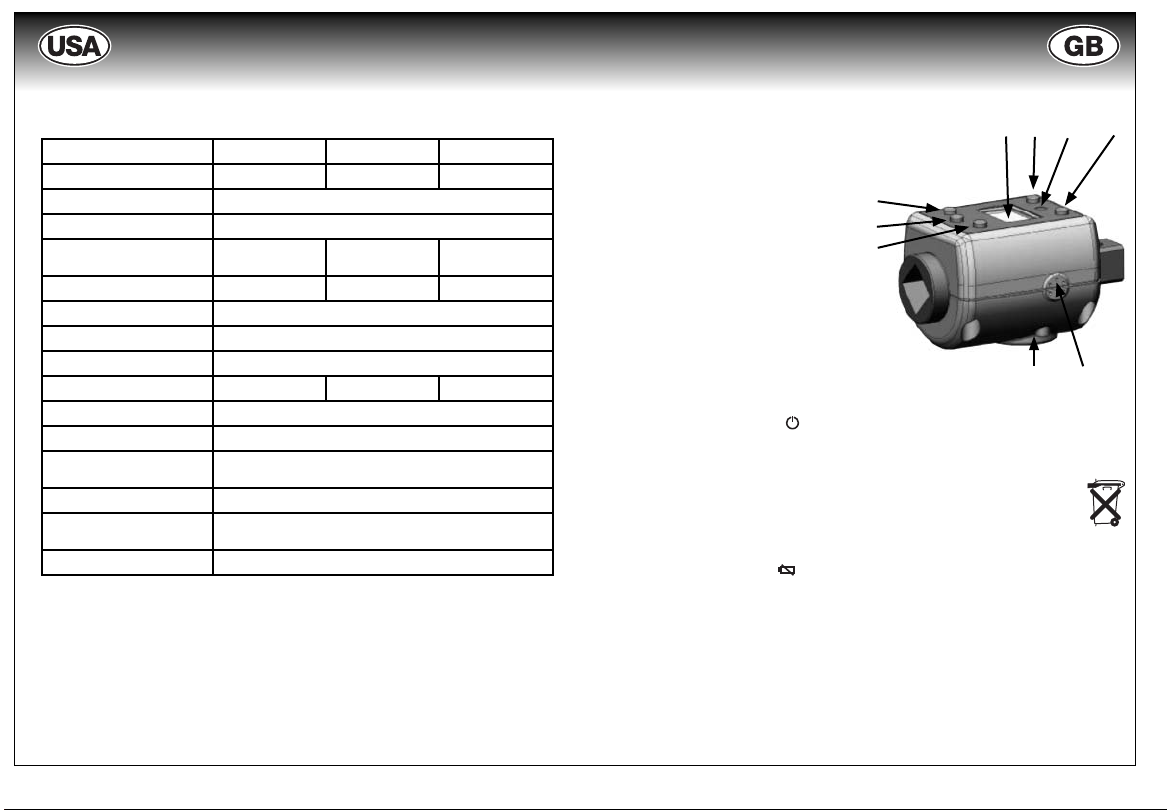

3. Product Specifications

1

On/Off - Power

2

PEAK and Trace

3

Mem

4

LCD Panel

5

(-) Decrease

6

LED

7

(+) Increase

8

Buzzer

9

Battery Cap

2
1
3

4

56 7

9

8

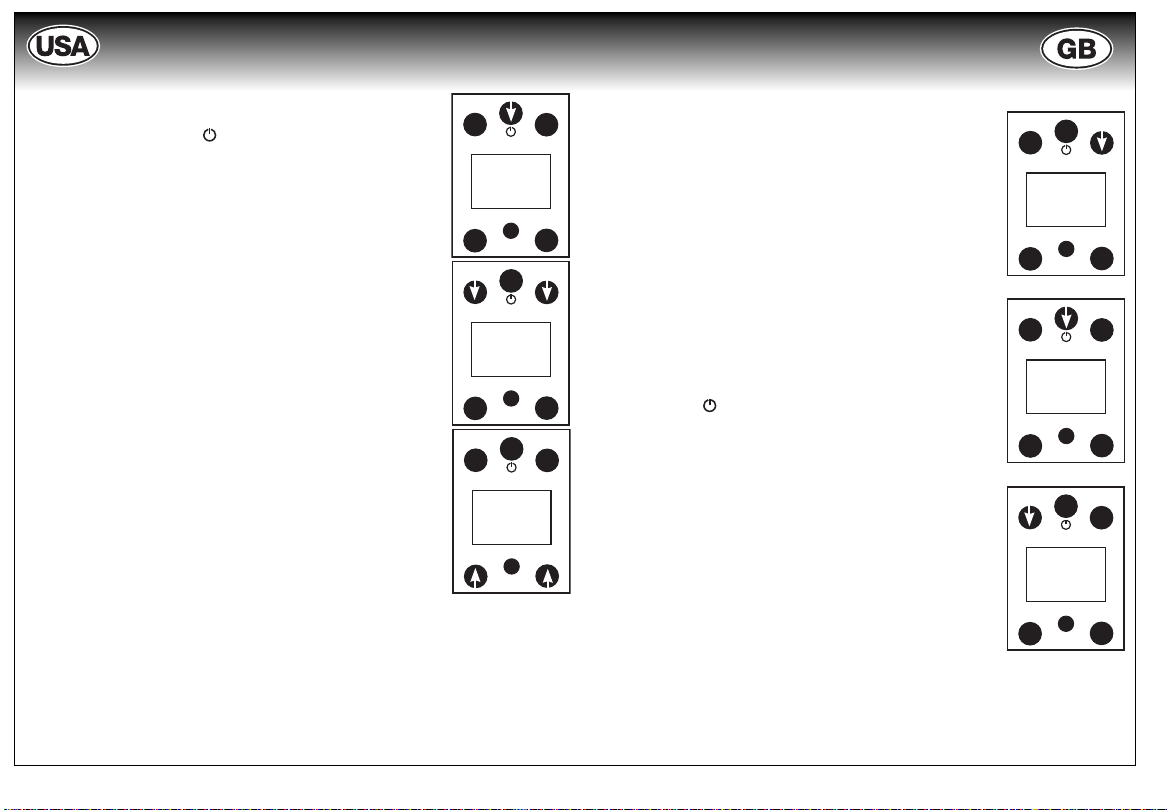

4. Application

Do not press “Mem” and button together please
The system will enter into Calibration Mode.

4.1. Battery Install and Replacement.

CR2032 x 1 pc. - Keep the end thread clean and dry for a good contact.

Open the battery cap. Remove the old battery. Install 1 pc CR2032

battery in the digital torque adapter (with the „+“ sign facing

upwards). Screw the battery cap. Capacity mAh 240.

Note:

1. When battery are low a -icon will light.

2. Remove the battery if stored for a long period of time.

3. Battery life depends on battery quality and the amount of the lights and

buzzer are used.

4. Typical life is up to 55 hours.

ViGOR GmbH • ª 10 04 61 • D-42804 Remscheid • Germany • º +49 (0) 21 91 / 97 95 5

PEAK

4.2. Power On

Press and release the
on. The LCD panel shows “trACE” or “PtoP”-

button to turn the digital adapter

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

After 2 seconds the LCD panel shows “0.00”
Swing the digital adapter.
The LCD displays the torque value measured.

Note: If you do not use the wrench for 80 seconds the

digital adapter will automatically shut off.

–

–

SET

4.3. Select “UNIT”

Press „Mem“ and „Peak - Trace“ button together and

release to select different torque units.

Note:

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

1. When you change units the target setting will also be
changed to the new units value.

2. This digital torque adapter contains five unit selections.
(kg-cm, kg-m, lb-in, lb-ft, N-m).

4.4. How to select “Target Torque Value”

–

–

SET

1. (+) Increase:

Press and hold the (+) button to increase the current

target value.

The target will show for 10 seconds

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

After 10 seconds the LCD display “0.00”

2. (-) Decrease:

Press and hold the (-) button to lower the current target

value.

The target will show for 10 seconds

–

–

SET

After 10 seconds the LCD display “0.00”

Note:

1. When you are approaching 20% unit before the
target you will see a flash of red light and hear an intermit-

4.5. How to set “Peak” and “Trace”

Peak:
Press and release “Peak - Trace” button when the digital

torque adapter is on.
The LCD panel shows “PtopP”
The LCD panel shows “0.00” after 2 seconds

–+

Trace:
Press and release “Peak - Trace” button when the digital

PEAK

torque adapter is on.
The LCD panel shows “trACE”
The LCD panel shows “0.00” after 2 seconds.

4.6. Turn Off

1. If you do not use the digital torque adapter for 80 seconds

–+

PEAK

–+

the digital torque adapter will automatically shut off.

2. To manually turn off the digital torque adapter press and

release the “

“button.

4.7. Memory

Store reading must be under the „Ptop“ mode.
Press „Mem“ button at least 1 second and release.
The display show the memory number is „P01“ than

„Torque Value“
Press „Mem“ button at least 1 second one more time.
The display show the memory number is „P02“ than

„Torque Value“,
„P01“ is the latest reading, „P50“ would be the oldest.

Note:

1. This Digital Torque Adapter stores the last 50 torque value

readings.

tent buzzer warring you that you are approaching the torque
value.

2. When you are target value you will see red light and hear buzzer.
Stop pulling.

6 ¬ +49 (0) 21 91 / 97 96 00 • ø vigor-equipment.com • © [e-mail]

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

–

–

SET

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

–

–

SET

––

UNIT TraceMem

kg-cm kg-m lb-in lb-ft N-m

–

–

SET

PEAK

–+

PEAK

–+

PEAK

–+

V 1758 V 1759 V 1760 AH I .11.2009/∞ be/234
