XG271QG
Ekran
Kullanım Kılavuzu
Model No. VS18520
P/N: XG271QG
ViewSonic® markasını seçtiğiniz için teşekkür ede-
riz
Görsel çözümlerin dünyada önde gelen sağlayıcısı olarak ViewSonic® dünyanın teknik
gelişme, yenilik ve sadelik beklentilerini aşmayı amaçlamaktadır. ViewSonic®'te,
ürünlerimizin dünyada pozitif etkiyi sağlama kapasitesine sahip olduğuna inanıyoruz
ve seçtiğiniz ViewSonic® ürününün size en iyi şekilde hizmet edeceğinden eminiz.
ViewSonic® markasını seçtiğiniz için bir kez daha teşekkür ederiz!
2
Güvenlik Önlemleri
Aygıtı kullanmaya başlamadan önce lütfen aşağıdaki Güvenlik Önlemleri kısmını
okuyun.
• Bu kullanım kılavuzunu ileride başvurmak için güvenli bir yerde saklayın.
• Tüm uyarıları okuyun ve tüm talimatlara uyun.
• Aygıttan en az 45 cm uzakta oturun.
• Uygun havalandırma sağlamak için aygıtın etrafında en az 10 cm boşluk bırakın.
• Aygıtı iyi havalandırılan bir alana yerleştirin. Aygıtın üzerine ısı yayılımını
önleyecek herhangi bir nesne koymayın.
• Aygıtı su yakınında kullanmayın. Yangın veya elektrik çarpması riskini azaltmak
için aygıtı neme maruz bırakmayın.
• Aygıtı doğrudan güneş ışığına veya diğer kesintisiz ısı kaynaklarına maruz
bırakmaktan kaçının.
• Radyatör, ısı düzenleyici, soba gibi ısı kaynaklarının veya aygıtın sıcaklığını
tehlikeli düzeylere yükseltebilecek diğer aygıtların (amplifikatörler dâhil) yakınına
kurmayın.
• Kasanın dış kısmını temizlemek için yumuşak, kuru bir bez kullanın. Daha fazla
bilgi için, bu kılavuzun "Bakım" bölümüne bakın.
• Dokunduğunuzda ekranda yağ birikebileceğinden, ekrana dokunmaktan kaçının.
• Ekranda hasara neden olabileceğinden, ekran yüzeyine sivri veya sert nesnelerle
dokunmayın.
• Cihazı, ürün ile destekleyen mobilya arasına yerleştirilmiş olabilecek kumaş veya
diğer malzemelerin üzerine yerleştirmeyin.
• Aygıtı taşırken düşürmemeye veya herhangi bir nesneye çarpmamaya dikkat
edin.
• Aygıtı düz veya sabit olmayan bir yüzeye yerleştirmeyin. Aygıt devrilerek
yaralanmaya veya arızaya neden olabilir.
• Aygıtın veya bağlantı kablolarının üzerine ağır nesneler yerleştirmeyin.
• Daima cihaz üreticisi tarafından önerilen dolapları veya sehpaları , veya kurulum
yöntemlerini kullanın.
• Daima cihazı güvenle destekleyebilecek mobilyalar kullanın.
• Daima cihazın destekleyen mobilyanın kenarlarından sarkmadığından emin olun.
• Hem mobilyayı hem de cihazı uygun bir desteğe sabitlemeden cihazı yüksek
mobilyaların (örneğin dolaplar veya kitaplıklar) üzerine yerleştirmeyin.
• Daima çocukları cihaz veya ilgili ekipmana ulaşmak için mobilyaların üzerine
çıkmanın tehlikeleri konusunda eğitin.
3
• Monitörü çocukların bulunma olasılığı olan yerlere yerleştirmeyin.
• Ürünün yerleştirildiği cihaz veya mobilyaların üzerine çocukları tırmanmaya
teşvik edebilecek oyuncak ve uzaktan kumanda gibi eşyalar koymayın.
• Duman, anormal bir gürültü veya garip bir koku varsa aygıtı hemen kapatın
ve bayinizi veya ViewSonic® şirketini arayın. Aygıtı kullanmaya devam etmek
tehlikelidir.
• Polarize edilmiş veya topraklı tür fişler gibi güvenlik önlemlerini iptal etmeye
çalışmayın. Polarize edilmiş bir fişin bir tarafı diğerinden daha geniş olan iki ağzı
vardır. Topraklamalı tip fişin iki ağzı ve üçüncü bir topraklama çatal dişi vardır.
Geniş ağız ve üçüncü bir çatal güvenliğiniz için sağlanır. Fiş prizinize uymazsa, bir
adaptör edinin ve fişi zorlayarak prize sokmaya çalışmayın.
• Bir prize bağlarken topraklama dişini çıkarmayın. Lütfen topraklama dişlerinin
asla çıkarılmadığından emin olun.
• Daima cihazı bağlı telleri ve kabloları takılmayacak, çekilmeyecek veya
yakalanmayacak şekilde yönlendirin ve yönetin.
• Güç kablosunu, özellikle fiş tarafında ve donanımdan çıktığı noktada üzerine
basılmaya veya sıkışmaya karşı koruyun. Kolayca erişilebilmesi için prizin
donanımın yakınında bulunduğundan emin olun.
• Cihaz uzun bir süre kullanılmayacaksa elektrik fişini prizden çıkarın.
• Lütfen binada döşeli olan dağıtım sistemini onaylayın. Sistem, 120/240V, 20A
değerinde bir devre kesici sağlamalıdır.
• Yalnızca üretici tarafından belirtilen el arabaları, sehpalar, tripodlar, dirsekler veya
masalar gibi parçaları/aksesuarları kullanın.
• Bir taşıma arabası kullanılması durumunda, devrilmesinin neden
olacağı yaralanmayı önlemek için donanımın yüklendiği taşıma
arabasını dikkatli hareket ettirin.
• Tüm servis işlemleri için yetkili servis personeline başvurun. Ünite aşağıdakiler
gibi herhangi bir şekilde hasar gördüğünde servis işlemi gerekecektir:
güç kablosu veya fiş hasar görürse.
üniteye sıvı dökülürse veya nesneler düşerse.
ünite neme maruz kalırsa.
Ünite normal biçimde çalışmazsa veya düşürülmüşse.
• Kulaklık kullanırken sesi uygun düzeylere ayarlayın; aksi durumda işitme hasarıyla
sonuçlanabilir.
4
• Ekranı kablo veya diğer kısıtlayıcı aygıtlar kullanarak duvara veya sabit bir
nesneye sabitlemek, ekranın düşmesini önlemek için ekranın ağırlığını
desteklemeye yardımcı olabilir.
Delik modeli
(G x Y)
100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
Arabirim Yüzeyi
(G x Y x D)
Yüzey
Deliği
VESA duvara montaj deliği
VESA wall mounng hole
Vida Özelliği ve Miktarı
M4 x 10 mm
4 adet
NOT:
• Kısıtlama cihazı/kablosu 100N gücüne dayanabilmelidir.
• Kablonun düz olduğundan ve herhangi bir gevşekliğin giderildiğinden emin
olun. Cihazın harici kuvvet altında eğilmemesini sağlamak için cihazın arkası
duvara bakmalıdır.
• Cihazın herhangi bir yükseklik ve dönüş açısında ekran harici kuvvet altında
eğilmediğinden emin olun.
• Mevcut ekran saklanacak ve yeri değiştirilecekse, yukarıdaki ile aynı hususlar
uygulanmalıdır.
5
İçindekiler
Güvenlik Önlemleri ...................................................... 3
Giriş ............................................................................ 8
Paket İçeriği ............................................................................................................8
Ürüne Genel Bakış ..................................................................................................9
İlk Kurulum ................................................................ 10
Ayaklığı Kurma ...................................................................................................... 10
Fare Bağlantısını Kullanma ...................................................................................13
Duvara Kurulum ....................................................................................................14
Güvenlik Yuvasını Kullanma .................................................................................. 16
Bağlantıları Yapma .................................................... 17
Güce Bağlama ....................................................................................................... 17
Harici Aygıtlar Bağlama .........................................................................................18
HDMI Bağlantısı ..................................................................................................... 18
DisplayPort Bağlantısı ............................................................................................ 19
USB Bağlantısı ........................................................................................................ 20
Ses Bağlantısı ......................................................................................................... 21
Monitörü Kullanma ................................................... 22
İzleme Açısını Ayarlama ........................................................................................ 22
Yükseklik Ayarı ....................................................................................................... 22
Eğme Açısı Ayarı .................................................................................................... 23
Ekran Yönelimi Ayarı (Monitör Ekseninde Döndürme) ......................................... 23

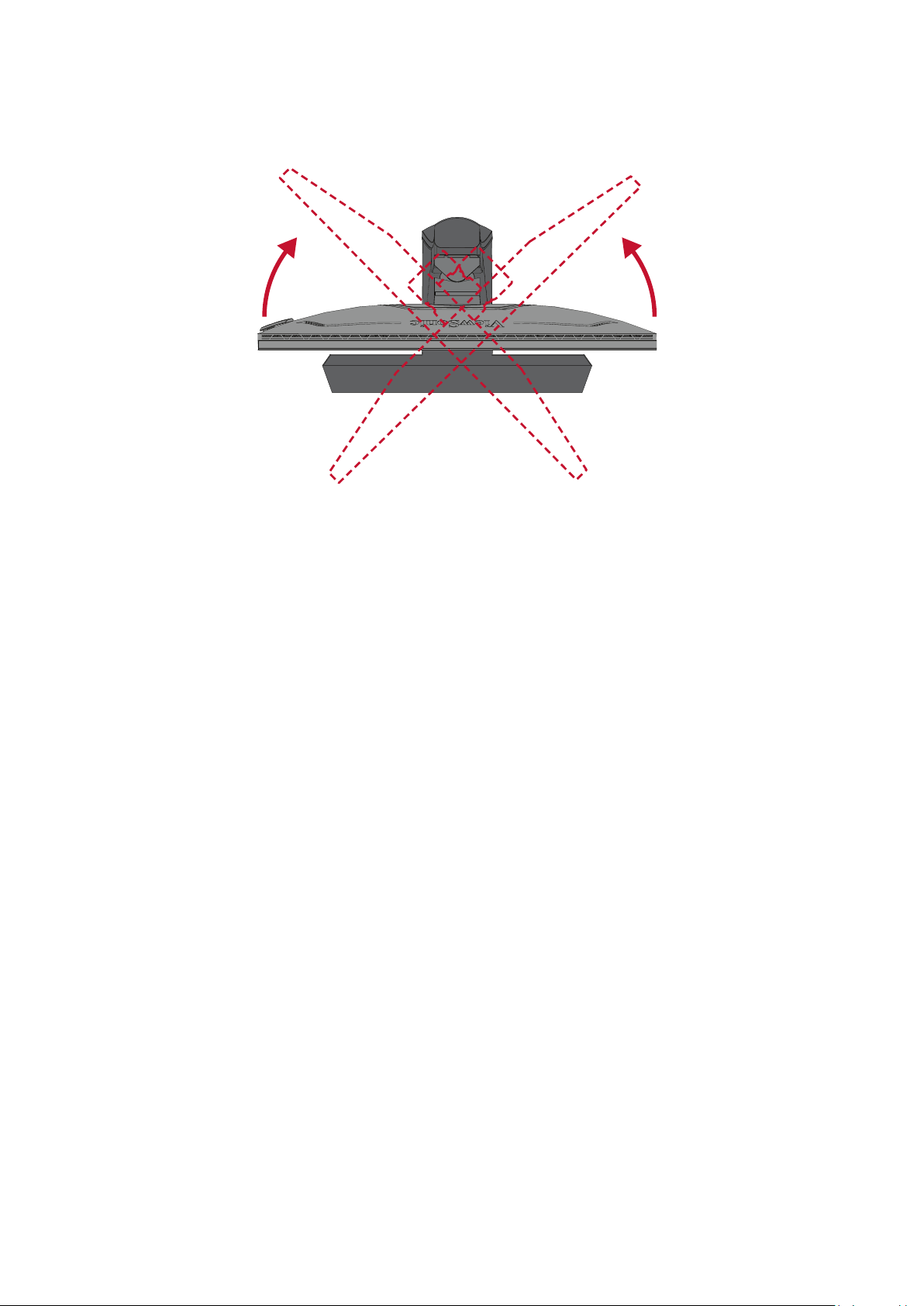

Etrafında Döndürme Açısı Ayarı ............................................................................ 25
Aygıtı Açma/Kapatma ........................................................................................... 26
Kontrol Paneli Tuşlarını Kullanma ......................................................................... 27
Quick Access (Hızlı Erişim) Menüsü ...................................................................... 27
Kısayol Tuşları ........................................................................................................ 28
Ayarları Yapılandırma ...........................................................................................29
Genel İşlemler ....................................................................................................... 29
Ekran Menüsü Ağacı .............................................................................................. 32
Menü Seçenekleri .................................................................................................. 38
66
Gelişmiş Özellikler ve Ayarlar .................................... 48
NVIDIA Reflex Latency Analyzer ...........................................................................48
Mavi Işık Filtresi ve Göz Sağlığı .............................................................................50
Hızlı Erişim Mavi Işık Filtresi Ayarı ......................................................................... 50
Aralıkları Hesaplamak ............................................................................................ 51
Uzaktaki Nesnelere Bakmak .................................................................................. 51
Göz ve Boyun Egzersizleri ...................................................................................... 51
Quick Access (Hızlı erişim) ....................................................................................52

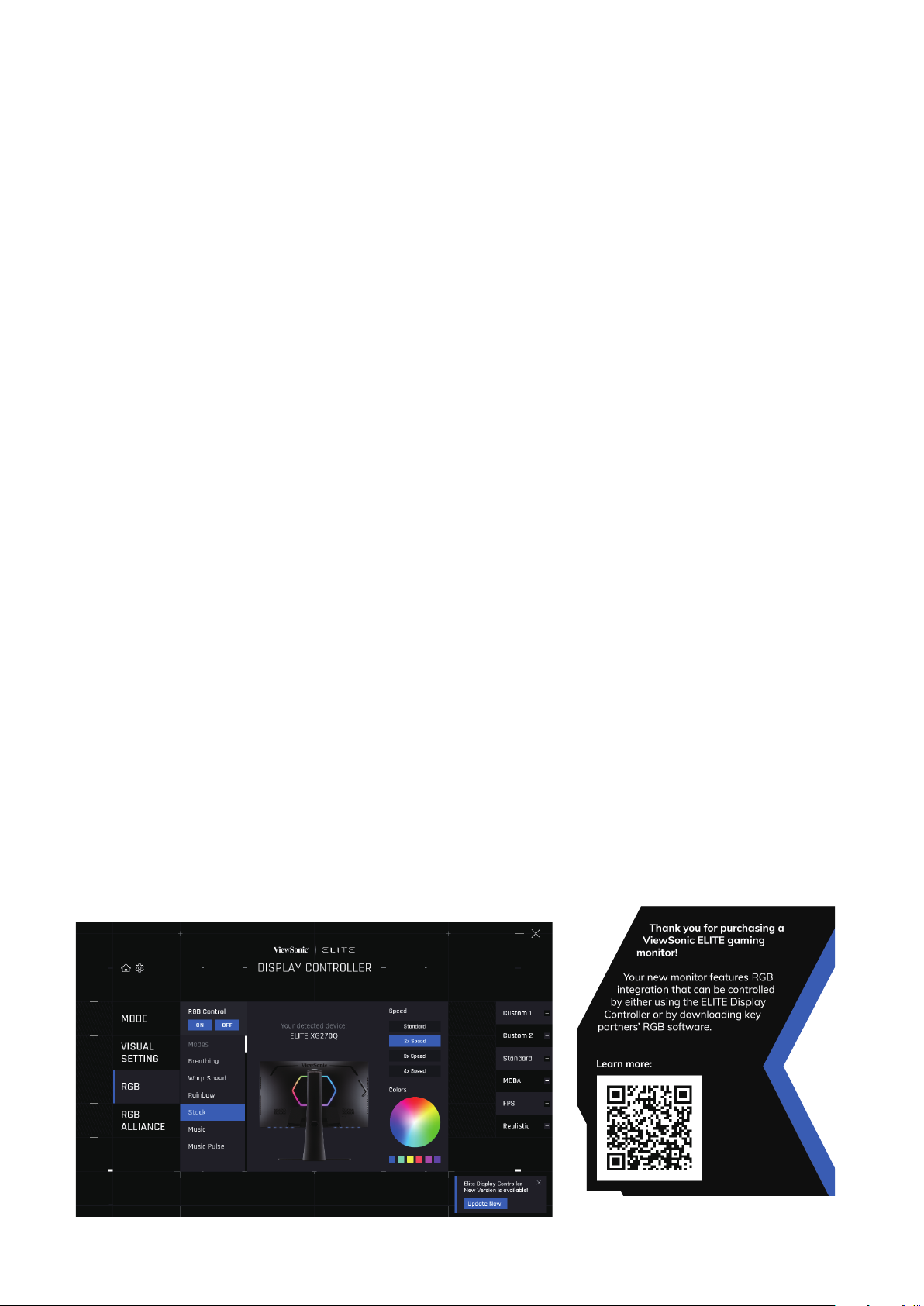

Elite RGB Lighting (Elit RGB Aydınlatma) ..............................................................53
Crosshair (İmleç) ................................................................................................... 54
Ek .............................................................................. 55
Teknik Özellikler ...................................................................................................55
Sözlük....................................................................................................................56
Sorun Giderme .....................................................................................................61
Bakım .................................................................................................................... 63
Genel Önlemler ..................................................................................................... 63
Ekranı Temizleme .................................................................................................. 63
Kasayı Temizleme .................................................................................................. 63
Düzenleyici Bilgiler ve Hizmet Bilgileri ....................... 64
Uyumluluk Bilgileri ................................................................................................64
FCC Uyumluluk Bildirimi ........................................................................................ 64
Industry Canada Bildirimi ...................................................................................... 64
Avrupa Ülkeleri İçin CE Uyumluluğu ...................................................................... 64
RoHS2 Uyumluluğu Beyanı .................................................................................... 65
Hindistan Tehlikeli Maddeler Kısıtlaması .............................................................. 66
Ürün Ömrünün Sonunda Ürünü Elden Çıkarma .................................................... 66
Telif Hakkı Bilgileri ................................................................................................67
Müşteri Hizmetleri ................................................................................................ 68
Kullanım Kılavuzu EK-1 (Monitör) .......................................................................... 69
7
Giriş
Paket İçeriği
• Monitör
• Güç kablosu
• Güç adaptörü
• Video kablosu
• Hızlı başlangıç kılavuzu
NOT: Pakenizde bulunan güç kablosu ve video kabloları ülkenize bağlı olarak
değişiklik gösterebilir. Daha fazla bilgi için lüen yerel sacınızla ileşime
geçin.
8
Ürüne Genel Bakış
Önden Görünüm
Görüntüleme
ekranı
Güç LED'İ
Arkadan Görünüm
Hızlı Erişim Tuşu
Güç Tuşu
Joy Tuşu
1 1
234
5
6
1. HDMI 2. DisplayPort 3. Ses Çıkışı
4. USB Yukarı Akış 5. USB Aşağı Akış 6. DC Girişi
NOT: [●] / [◄] / [►] / [▲] / [▼] tuşu ve işlevleri hakkında daha fazla bilgi için
bkz. “Kısayol Tuşları” sayfa 28.
9
İlk Kurulum
Bu kısım monitörünüzü kurmaya yönelik ayrınlı yönergeler sağlar.
Ayaklığı Kurma
1. Monitörü, ekran aşağı doğru gelecek şekilde düz, sabit bir yüzeye yerleşrin.
2. Monitör ayaklığının tabanındaki iki (2) noktayı monitör ayaklığının boyun kısmıyla
hizalayıp bağlayın.
3. Monitör ayaklığının tabanında takılı vidayı kullanarak monitör ayaklığının boyun
kısmına sabitleyin.
10
4. Monitör ayaklığının üst kancalarını, aşağıdaki şekilde gösterildiği gibi ayaklık
kurulum yuvalarıyla hizalayıp içe doğru kaydırın:
NOT: Ayaklığın sabit olduğundan ve hızlı ayırma rnağının yerine tam olarak
geçğinden emin olun.
11
5. Ayaklığın kulpunu kullanarak aygı kaldırıp düz, sabit bir yüzeye dik konumda
yerleşrin.
NOT: Aygı her zaman düz, sabit bir yüzeye yerleşrin. Aksi durumda aygın,
aygıt hasarıyla ve/veya ziksel yaralanmayla sonuçlanabilecek şekilde
düşmesine neden olabilir.
12
Fare Bağlansını Kullanma
Ekranın arkasında, G/Ç bağlan noktalarının alnda iki fare tutucusu bulunur. Fare
kablosunun sürüklenmesini önlemek ve fare kullanım kurulumunuzu kişiselleşrmek
için bunları kullanın.
13
Duvara Kurulum
Duvara kurulum takımlarına yönelik standart boyutlar için aşağıdaki tabloya
başvurun.
NOT: Yalnız UL serkalı duvara montaj ki/brake kullanın. Bir duvara
kurulum takımı veya yükseklik ayarlama tabanı edinmek için ViewSonic®
şirkeyle ya da yerel bayinizle ileşime geçin.
En Fazla
Yük
14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
NOT: Duvara kurulum takımları ayrı olarak salır.
1. Aygı kapan ve tüm kabloları çıkarın.
2. Aygı, ekran aşağı doğru gelecek şekilde düz, sabit bir yüzeye yerleşrin.
3. Hızlı ayırma rnağını basrıp tutun ve ayaklığı dikkatlice kaldırın.
Delik modeli
(G x Y)
Arabirim Yüzeyi
(G x Y x D)
Yüzey
Deliği
Vida Özelliği ve Mik-
tarı
M4 x 10 mm
4 adet
4. Kancaları ayırmak ve ayaklığı çıkarmak için yavaşça aşağı çekin.
14
5. Kurulum bağlan parçasını monitörün arkasındaki VESA kurulum deliklerine takın.
Ardından dört (4) vidayla (M4 x 10 mm) sabitleyin.
100 mm
100 mm
6. Monitörü duvara kurmak için, duvara kurulum takımıyla sağlanan yönergeleri
izleyin.
15
Güvenlik Yuvasını Kullanma
Aygın çalınmasını önlemeye yardımcı olmak amacıyla, aygı hareketsiz bir nesneye
sabitlemek için bir güvenlik yuvası kilitleme aygı kullanın.
Ek olarak, bir güvenlik kablosu kullanarak duvara veya sabit bir nesneye sabitlemek,
monitörün düşmesini önlemek için monitörün ağırlığını desteklemeye yardımcı
olabilir.
Aşağıda, bir masada güvenlik yuvası kilitleme aygı kurma örneği verilmektedir.
16
Bağlanları Yapma
Bu kısım monitöre diğer donanımları bağlama yöntemi konusunda kılavuz sağlar.
Güce Bağlama
1. Güç kablosunu güç adaptörüne bağlayın.
2. Güç adaptörünü aygın arkasındaki DC IN girişine bağlayın.
3. Güç kablosu fişini bir prize takın.
3
2
1
17
Harici Aygıtlar Bağlama
HDMI Bağlansı
Bir HDMI kablosunun bir ucunu monitörünüzün HDMI bağlan noktasına bağlayın.
Kablonun diğer ucunu da bilgisayarınızın HDMI bağlan noktasına bağlayın.
NOT: Monitörde iki tane HDMI 2.0 bağlantı noktası vardır.
21
18
DisplayPort Bağlansı
Bir DisplayPort kablosunun bir ucunu DisplayPort bağlan noktasına bağlayın.
Kablonun diğer ucunu da bilgisayarınızın DisplayPort veya mini DP bağlan
noktasına bağlayın.
NOT: Monitörü Mac bilgisayarınızdaki Thunderbolt bağlan noktasına (sürüm
1 ve 2) bağlamak için, “mini DP - DisplayPort kablosunun” mini DP ucunu
Mac bilgisayarınızın Thunderbolt çıkışına bağlayın. Kablonun diğer ucunu
da monitörün DisplayPort bağlan noktasına bağlayın.
19
USB Bağlansı
Bir USB kablosunun bir ucunu monitörün bir USB bağlan noktasına bağlayın.
Kablonun diğer ucunu da bilgisayarınızın bir USB bağlan noktasına bağlayın.
NOT: Monitör iki (2) p USB bağlan noktası destekler. Bağlan(ları) yaparken
aşağıdaki kılavuzlara uyun:
• İki (2) USB Tip A bağlan noktası: A Tipi çevresel aygıtlarınız için
bağlan (ör. depolama aygı, klavye, fare).
NOT: Çevre aygıtlarını kullanmak için, bilgisayarınızın monitörün
USB Tip B bağlan noktasına da takılı olduğundan emin olun.
NOT: NVIDIA Reeks Gecikme Analizi için, lüen farenizi fare
logosunun ( ) olduğu USB bağlan noktasına takın. sayfa 48
hakkında daha fazla bilgi edinin.
• Bir (1) USB Tip B bağlan noktası: USB Tip B erkek kablo ucunu (2
kesik köşeli kare) bu bağlan noktasına, kablonun diğer ucunu da
bilgisayarınızın USB aşağı yön bağlan noktasına bağlayın.
NOT: USB Tip B bağlan noktasının yanındaki USB Tip A bağlan noktası,
5V/2,1A hızlı şarjı destekleyebilir. Diğer iki USB Tip A bağlan noktası
5V/0,9A şarjı destekleyebilir.
20
Ses Bağlansı
Kulaklığın ses girişini monitörün Ses Çıkış bağlan noktasına takın. Bunun yanı sıra,
bir ses kablosu kullanarak monitörü bir ses çubuğuna bağlayabilirsiniz.
NOT: Monitörde çi hoparlör de bulunmaktadır.
21
Monitörü Kullanma
İzleme Açısını Ayarlama
En uygun izleme için aşağıdaki yöntemlerden herhangi birini kullanarak izleme
açısını ayarlayabilirsiniz:
Yükseklik Ayarı
Monitörü istediğiniz düzeye (0 ila 120 mm) alçaln veya yükseln.
NOT: Ayarlarken, monitörü kenarlardan her iki elinizle tutarak ayarlama yolu
boyunca sıkıca basrın.
22
Eğme Açısı Ayarı
Monitörü öne veya arkaya doğru istediğiniz izleme açısına (-5˚ ila 20˚) eğin.
NOT: Ayarlama sırasında, bir elinizle ayaklığı sıkıca desteklerken, diğer elinizle
monitörü öne veya arkaya doğru eğin.
Ekran Yönelimi Ayarı (Monitör Ekseninde Döndürme)
1. Monitörü en yüksek konuma ayarlayın. Ardından monitörü arkaya doğru tam
eğme konumuna kadar eğin.
23
Loading...
