XG271QG

Показать Руководство пользователя

Модель № VS18520

Арт.: XG271QG

Благодарим за выбор ViewSonic®.

Компания ViewSonic® — ведущий мировой поставщик видеотехники. Наша высокотехнологичная, новаторская и удобная в эксплуатации продукция превосходит все ожидания потребителей. Мы верим, что продукция ViewSonic® может изменить мир в лучшую сторону. Без сомнения, изделие производства ViewSonic® прослужит вам долго.

Еще раз благодарим за выбор ViewSonic®!

Меры обеспечения безопасности

Перед началом эксплуатации устройства ознакомьтесь со следующими мерами обеспечения безопасности.

• Храните руководство пользователя в безопасном месте для справки.

• Ознакомьтесь с предупреждениями и выполняйте все инструкции.

• Садитесь на расстоянии не менее 18 дюймов (45 см) от устройства.

• В целях обеспечения надлежащей вентиляции расстояние от устройства до

стен должно составлять не менее 4 дюймов (10 см).

• Устанавливайте устройство в хорошо проветриваемых местах. Не

устанавливайте на устройство предметы, препятствующие рассеянию тепла.

• Запрещается эксплуатация данного устройства вблизи водоемов. Во

избежание возгорания или поражения электрическим током не подвергайте устройство воздействию сырости.

• Не допускайте воздействия на устройство прямых солнечных лучей и других

источников тепла.

• Запрещается устанавливать устройство вблизи источников тепла, таких как

радиаторы, обогреватели, кухонные плиты и другие устройства (включая усилители), нахождение поблизости от которых может привести к опасному повышению температуры устройства.

• Для очистки корпуса устройства используйте сухую мягкую ткань.

Подробные сведения см. в разделе «Техническое обслуживание» настоящего руководства.

• Не прикасайтесь к экрану, это загрязняет экран жиром.

• Не допускайте контакта острых или твердых предметов с поверхностью

экрана, так как это может привести к повреждению экрана.

• Не ставьте монитор на скатерть и другие материалы, расположенные между

устройством и мебелью, которая служит опорой.

• Во время перемещения устройства не допускайте его падения и не ударяйте

устройство.

• Не ставьте устройство на неровную или неустойчивую поверхность.

Устройство может упасть, что чревато травмой или неисправностью.

• Не ставьте тяжелые предметы на устройство или соединительные кабели.

• Используйте только шкафы или стойки, а также способы установки,

рекомендованные производителем устройства.

• Используйте только ту мебель, которая может служить надежной опорой

для устройства.

• Следите за тем, чтобы устройство не выступало за край мебели, на которой

он стоит.

• Не ставьте устройство на высокие предметы мебели (например, на книжные

или посудные шкафы), не прикрепив мебель и устройство к подходящей опоре.

• Обязательно рассказывайте детям о том, что опасно взбираться на мебель,

чтобы достать до устройства или связанного с ним оборудования.

• Не ставьте монитор в местах, где могут находиться дети.

• Не кладите на устройство или мебель, на которой он стоит, никакие

предметы, которые могли бы вызвать у детей интерес (игрушки и пульты ДУ).

• При задымлении, аномальном шуме или сильном запахе сразу же

отключите устройство от сети питания и обратитесь к продавцу или в компанию ViewSonic®. Использование устройства в таких условиях представляет опасность.

• Соблюдайте правила техники безопасности при использовании полярной

или заземляющей вилки. Полярная вилка имеет два плоских контакта разной ширины. Заземляющая вилка имеет два контакта питания и третий заземляющий контакт. Широкий контакт и заземляющий контакт обеспечивают безопасность пользователя. Если вилка не подходит к электрической розетке, приобретите адаптер. Не пытайтесь с усилием вставить вилку в розетку.

• При подключении к электрической розетке НЕ удаляйте заземляющий

контакт. Запрещается удалять заземляющие контакты.

• Выполняйте прокладку и организацию проводов и кабелей, подключенных

к устройству так, чтобы они не мешали ходить и не путались.

• Запрещается наступать на сетевой шнур или сгибать его, особенно возле

вилки и в месте выхода из устройства. Электрическая розетка должна находиться возле оборудования, в легкодоступном месте.

• Отсоедините штепсель питания от электрической розетки, если устройство

не будет использоваться длительное время.

• Убедитесь, что в здании имеется распределительная система. Система

должна быть оснащена прерывателем цепи с параметрами 120/240 В, 20 A.

• Используйте только приспособления/аксессуары, такие как тележки, стойки,

штативы, кронштейны или столы, указанные производителем.

• При использовании тележки проявляйте осторожность, передвигая

тележку или монитор с подключенными к нему устройствами, во избежание падения и причинения травм пользователю.

• Для проведения технического обслуживания обращайтесь к

квалифицированным специалистам. Выполните ремонт устройства в случае наличия одного из следующих повреждений:

 в случае повреждения сетевого шнура или вилки;  при попадании жидкости или посторонних предметов внутрь

устройства;

 при попадании внутрь устройства капель дождя или влаги;  В случае падения устройства или появления неисправностей в его

работе.

• При использовании накладных/внутриушных наушников не включайте звук

слишком громко, чтобы не повредить органы слуха.

• Для защиты устройства от падения рекомендуется прикрепить его к стене

или стационарному объекту с помощью троса или иных удерживающих устройств, способных выдержать его вес.

Промежуточная

Отверстие для

Шаблон кре-

подложка

крепления

пления (Ш x В)

(Ш x В x Г)

кронштейна

100 x 100 мм 115 x 115 x 2,6 мм Ø 5 мм

Отверстие для настенного

VESA wall mounng hole

крепления VESA

ПРИМЕЧАНИЕ.

• Удерживающее устройство или трос должны выдерживать силу в 100

Н.

• Убедитесь, что трос хорошо натянут и не провисает. Обратная сторона

устройства должна быть обращена к стене, чтобы устройство не наклонялось под действием внешней силы.

Характеристики и количество

винтов

M4 x 10 мм

4 шт.

• Убедитесь, что устройство не наклоняется под действием внешней

силы на любой высоте и при повороте под любым углом.

• Если установленное устройство требуется зафиксировать и переместить,

должны соблюдаться вышеуказанные меры предосторожности.

Содержание

Меры обеспечения безопасности ............................. 3

Введение .................................................................... 8

Комплектация .......................................................................................................8

Описание изделия ................................................................................................9

Первоначальная настройка ..................................... 10

Установка на подставке ......................................................................................10

Использование крепления мыши ......................................................................13

Настенный монтаж .............................................................................................14

Использование разъема для защитного замка ................................................16

Подключение устройств .......................................... 17

Подключение к источнику питания ...................................................................17

Подключение внешних устройств .....................................................................18

Подключение кабелем HDMI ............................................................................. 18

Подключение кабелем DisplayPort .................................................................... 19

Подключение кабелем USB ................................................................................ 20

Подключение аудиокабелем ............................................................................. 21

Использование монитора ....................................... 22

Регулировка угла обзора ....................................................................................22

Регулировка высоты ............................................................................................ 22

Регулировка угла наклона................................................................................... 23

Регулировка ориентации экрана (поворот монитора) ..................................... 23

Регулировка угла поворота ................................................................................. 25

Включение и выключение устройства ..............................................................26

Использование клавиш панели управления ....................................................27

Меню Quick Access (Быстрый доступ) ............................................................... 27

Сочетания клавиш ............................................................................................... 28

Настройка параметров .......................................................................................29

Основные операции ............................................................................................ 29

Древовидная структура экранного меню .......................................................... 32

Параметры меню ................................................................................................. 38

Дополнительные функции и параметры ................ 48

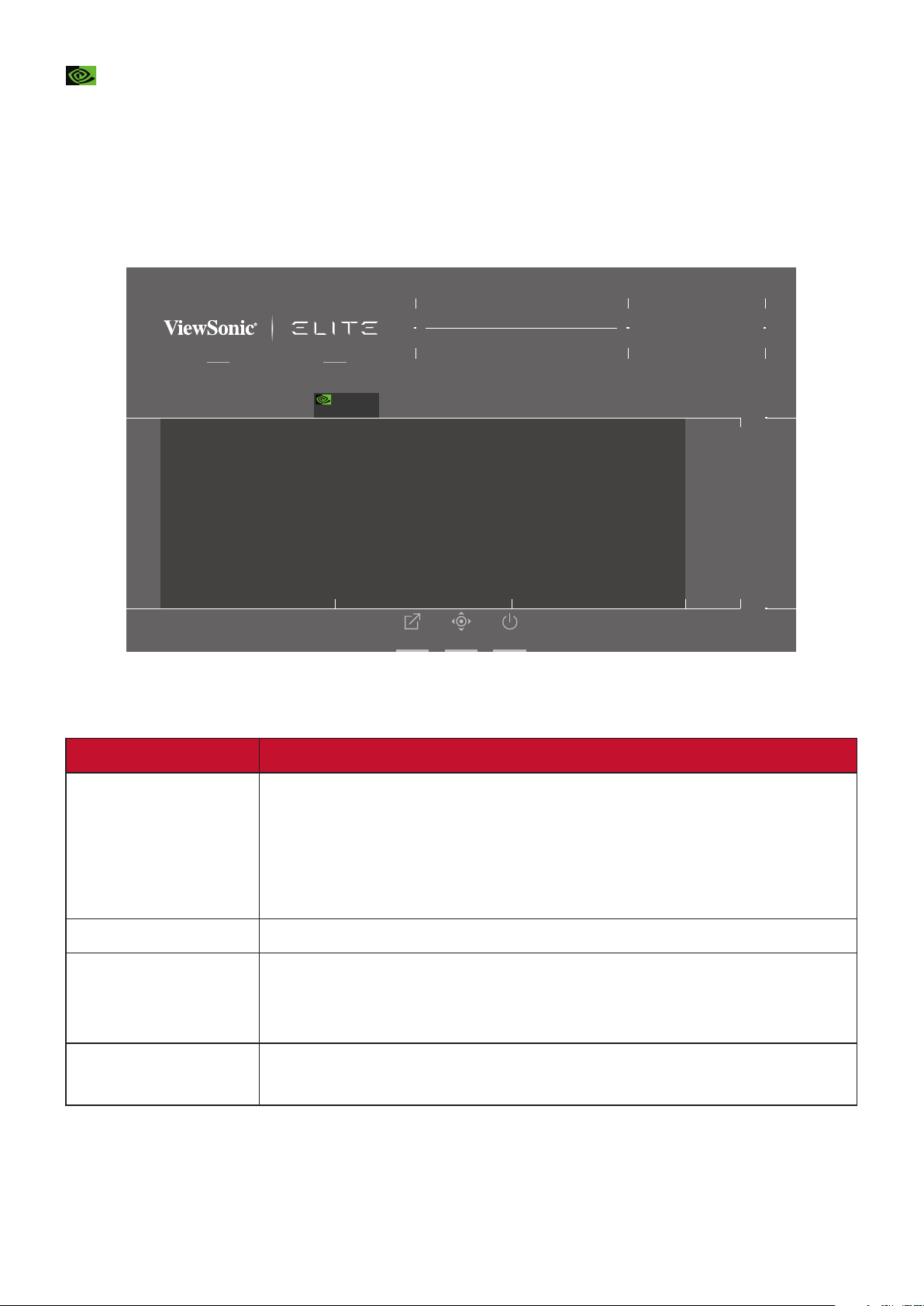

NVIDIA Reflex Latency Analyzer (Анализатор задержек NVIDIA Reflex) ............48

Фильтр синего света и здоровье глаз ................................................................50

Настройка быстрого доступа к фильтру синего света ....................................... 50

Расчет перерывов ................................................................................................ 51

Переведение взгляда на удаленные предметы ............................................... 51

Упражнения для глаз и шеи ................................................................................ 51

Быстрый доступ ...................................................................................................52

Elite RGB Lighting (Элитная RGB подсветка) .......................................................53

Crosshair (Прицел) ...............................................................................................54

Приложение ............................................................ 55

Технические характеристики .............................................................................55

Глоссарий ............................................................................................................56

Поиск и устранение неисправностей ................................................................61

Уход ......................................................................................................................63

Общие меры предосторожности ....................................................................... 63

Очистка экрана .................................................................................................... 63

Очистка корпуса ................................................................................................... 63

Информация о соответствии нормам и

обслуживании ......................................................... 64

Информация о соответствии ..............................................................................64

Cоответствие требованиям ФКС США ................................................................ 64

Соответствие стандарту Industry Canada ........................................................... 64

Соответствие стандартам ЕС для европейских стран ....................................... 65

Заявление о соответствии стандартам RoHS2 ................................................... 65

Ограничение использования опасных веществ для Индии ............................. 66

Утилизация продукта после окончания срока службы .................................... 66

Сведения об авторских правах ..........................................................................67

Служба поддержки .............................................................................................. 68

Ограниченная гарантия ....................................................................................... 69

Введение

Комплектация

• Монитор

• Кабель питания

• Блок питания

• Видеокабель

• Краткое руководство

ПРИМЕЧАНИЕ. В зависимости от страны в комплект поставки могут входить

разные видеокабели и шнур питания. Для получения дополнительной информации обратитесь к местному поставщику оборудования.

Описаниеизделия

Видспереди

Клавиша быстрого

доступа

Экран

Индикатор питания

Кнопка питания

Клавиша Joy

Видсзади

1 1

234

1. HDMI 2. DisplayPort 3. Аудиовыход

4. USB тип В 5. USB тип А 6. DC IN

ПРИМЕЧАНИЕ. Дополнительные сведения о кнопках [●]/ [◄]/ [►]/[▲]/

[▼] и их функциях приведены в «Сочетания клавиш» на стр.

28.

Первоначальная настройка

В данном разделе приведено подробное описание порядка установки монитора.

Установка на подставке

1. Разместите монитор на ровной устойчивой поверхности экраном вниз.

2. Совместите и соедините 2 (две) точки в основании подставки монитора с ее

вкладышем.

3. Зафиксируйте вкладыш невыпадающим винтом в основании подставки монитора.

4. Выровняйте и вставьте верхние фиксаторы подставки монитора в разъемы для установки, как показано на рисунке ниже:

ПРИМЕЧАНИЕ. Убедитесь, что подставка надежно закреплена, а

быстроразъемный выступ установлен на месте со щелчком.

5. Взявшись за ручку подставки, поднимите устройство и установите его вертикально на ровной устойчивой поверхности.

ПРИМЕЧАНИЕ. Устройство должно располагаться на ровной устойчивой

поверхности. В противном случае устройство может упасть, что может привести к его повреждению и (или) травме пользователя.

Использование крепления мыши

На задней панели монитора под портами ввода-вывода, находятся два крепления для мыши. Используйте их, чтобы предотвратить смещение кабеля мыши и настроить параметры использования мыши.

Настенный монтаж

Стандартные размеры комплекта настенного крепления указаны в приведенной ниже таблице.

ПРИМЕЧАНИЕ. Разрешается использовать только сертифицированные

UL комплекты для настенного крепления. Чтобы получить комплект настенного крепления или основание для регулировки высоты, обратитесь в компанию ViewSonic® или к местному дилеру.

Максимальная нагрузка

14 kg 100 x 100 мм 115 x 115 x 2,6 мм Ø 5 мм

ПРИМЕЧАНИЕ. Комплекты настенного крепления продаются отдельно.

1. Выключите устройство и отсоедините все кабели.

2. Разместите устройство на ровной устойчивой поверхности экраном вниз.

3. Нажав на быстроразъемный выступ и удерживая его, осторожно поднимите

подставку.

Шаблон кре-

пления

(Ш x В)

Промежуточная

подложка (Ш x В x Г)

Отверстие

для крепле-

ния крон-

штейна

Характеристики и

количество вин-

тов

M4 x 10 мм

4 шт.

4. Слегка потяните ее вниз, чтобы отсоединить фиксаторы и снять подставку.

5. Выровняйте монтажный кронштейн с крепежными отверстиями VESA на задней панели монитора. Зафиксируйте его с помощью четырех (4) винтов (M4 x 10 мм).

100 мм

6. Установите монитор на стену в соответствии с инструкциями, прилагающимися к комплекту настенного крепления.

Использование разъема для защитного замка

Во избежание кражи устройства используйте защитный замок с запорным приспособлением для крепления устройства к неподвижным объектам.

Кроме того, для защиты монитора от падения рекомендуется прикрепить его к стене или стационарному объекту с помощью троса или иных удерживающих устройств, способных выдержать его вес.

Ниже описан порядок крепления устройства к столу при помощи защитного замка с запорным приспособлением.

Подключение устройств

В данном разделе описан порядок подключения монитора к другим устройствам.

Подключение к источнику питания

1. Подключите шнур питания к адаптеру.

2. Подключите адаптер питания к разъему питания постоянного тока на задней

панели устройства.

3. Подключите вилку шнура питания к электрической розетке.

Подключение внешних устройств

Подключение кабелем HDMI

Подключите один конец кабеля HDMI к порту HDMI монитора. Другой конец кабеля подключите к порту HDMI компьютера.

ПРИМЕЧАНИЕ. Монитор оснащен двумя портами HDMI 2.0.

Подключение кабелем DisplayPort

Подключите один конец кабеля DisplayPort к разъему DisplayPort. Другой конец кабеля подключите к разъему DisplayPort или mini DP компьютера.

ПРИМЕЧАНИЕ. Чтобы подключить монитор к порту Thunderbolt (вер. 1 и

2) на устройстве Mac, подключите разъем mini DP кабеля mini DP – DisplayPort к выходу Thunderbolt устройства Mac. Другой конец кабеля подключите к порту DisplayPort монитора.

Подключение кабелем USB

Подключите один конец кабеля USB к порту USB монитора. Другой конец кабеля подключите к порту USB компьютера.

ПРИМЕЧАНИЕ. Монитор поддерживает два (2) типа портов USB.

Выполняйте подключение(-я) согласно приведенным ниже инструкциям.

• 2 (два) порта USB Type A: Подключение периферийных устройств тип А (например, запоминающего устройства, клавиатуры, мыши).

 ПРИМЕЧАНИЕ. Для использования периферийных устройств

требуется, чтобы ваш компьютер был также подключен к порту USB тип В монитора.

 ПРИМЕЧАНИЕ. Для анализатора задержки NVIDIA Reex

обязательно подключайте свою мышь к порту USB со значком мыши ( ). Дополнительные сведения см. в стр. 48.

• 1 (один) порт USB Type B: Подключите к этому порту кабель USB типа B (квадратный штекер с двумя скошенными углами), другой конец кабеля подключите к нисходящему порту USB компьютера.

ПРИМЕЧАНИЕ. Порт USB тип А рядом с портом USB тип В может

поддерживать быструю зарядку 5 В / 2,1 А. Два других порта USB тип А могут поддерживать зарядку 5 В / 0,9 А.

Подключение аудиокабелем

Подключите аудиовход накладных/внутриушных наушников к порту Audio Out монитора. Кроме того, монитор можно подключить к звуковой панели при помощи аудиокабеля.

ПРИМЕЧАНИЕ. Монитор также оснащен двумя громкоговорителями.

Использование монитора

Регулировка угла обзора

Для удобства пользования монитором угол обзора можно изменить при помощи любого из следующих способов.

Регулировка высоты

Поднимите или опустите монитор на желаемую высоту (0–120 мм).

ПРИМЕЧАНИЕ. В ходе регулировки перемещайте монитор с усилием,

удерживая его с обеих сторон.

+ 50 hidden pages
