Peringatan Keselamatan

Baca Peringatan Keselamatan berikut sebelum mulai menggunakan perangkat.

• Simpan panduan pengguna ini di tempat yang aman untuk referensi di masa

mendatang.

• Baca semua peringatan dan ikuti semua petunjuk.

• Duduk dalam jarak setidaknya 45 cm (18") dari perangkat.

• Sediakan ruang kosong setidaknya 10 cm (4") di sekitar perangkat untuk

memastikan ventilasi yang baik.

• Tempatkan perangkat di area dengan ventilasi memadai. Jangan tempatkan

benda apa pun di atas perangkat yang dapat menghalangi pembuangan panas.

• Jangan gunakan perangkat di dekat air. Untuk mengurangi risiko kebakaran atau

sengatan listrik, jangan biarkan perangkat lembap.

• Jangan letakkan perangkat di tempat yang terkena cahaya matahari langsung

atau sumber panas lainnya.

• Jangan pasang perangkat di dekat sumber panas seperti radiator, saluran

pemanas, kompor, atau perangkat lain (termasuk amplifier) yang dapat
meningkatkan suhu perangkat ke tingkat berbahaya.

• Gunakan kain lembut dan kering untuk membersihkan kerangka eksternal. Untuk

informasi selengkapnya, lihat bagian “Pemeliharaan” di halaman 34.

• Minyak dapat menumpuk pada layar saat Anda menyentuhnya. Untuk

membersihkan noda berminyak di layar, lihat “Pemeliharaan” pada halaman 34.

• Jangan sentuh permukaan layar dengan benda tajam atau keras, karena dapat

merusak layar.

• Bila memindahkan perangkat, pastikan untuk tidak menjatuhkan atau

membenturkan perangkat ke benda apa pun.

• Jangan tempatkan perangkat di permukaan yang tidak stabil atau tidak rata.

Perangkat dapat jatuh dan mengakibatkan kerusakan atau kegagalan fungsi.

• Jangan tempatkan benda berat di atas perangkat atau kabel sambungan.

• Jika timbul asap, suara tidak biasa, atau bau aneh, segera matikan perangkat,

lalu hubungi dealer Anda atau ViewSonic®. Sangat berbahaya jika Anda terus
menggunakan perangkat.

• Jangan coba melanggar ketentuan keselamatan konektor tipe terpolarisasi

atau pengardean. Konektor terpolarisasi memiliki dua bilah yang salah satunya
berukuran lebih lebar. Konektor tipe pengardean memiliki dua bilah dan kaki
pengardean ketiga. Bilah lebar dan kaki ketiga disediakan untuk keselamatan
Anda. Jika konektor tidak sesuai dengan stopkontak, gunakan adaptor dan
jangan coba memasang konektor ke stopkontak secara paksa.

3

• Saat menyambung ke stopkontak, JANGAN lepas kaki pengardean.

JANGAN LEPAS kaki pengardean.

• Jaga kabel daya agar tidak terinjak atau terjepit, khususnya pada

konektor dan pada titik tempat kabel keluar dari perangkat. Pastikan
lokasi stop kontak berada di dekat perangkat agar mudah dijangkau.

• Gunakan hanya pelengkap/aksesori yang ditentukan oleh produsen.

• Saat menggunakan perangkat yang dipasang pada tiang roda,

gerakkan dengan hati-hati kombinasi perangkat pada tiang roda/
peralatan untuk menghindari cedera akibat terguling.

• Lepas konektor daya dari stopkontak AC jika perangkat tidak akan

digunakan dalam waktu lama.

• Gunakan jasa teknisi servis ahli untuk melakukan segala perbaikan.

Servis akan diperlukan bila unit mengalami kerusakan, seperti:

 jika kabel atau konektor catu daya rusak
 jika unit terkena tumpahan cairan atau tertimpa benda
 jika unit terpapar suhu lembap
 jika unit tidak berfungsi secara normal atau terjatuh

• PERINGATAN: MENDENGARKAN MELALUI EARPHONE/HEADPHONE DENGAN

VOLUME TINGGI UNTUK WAKTU LAMA DAPAT MENGAKIBATKAN KERUSAKAN
PENDENGARAN/KETULIAN. Saat menggunakan earphone/headphone, sesuaikan
volume suara ke tingkat yang sesuai karena dapat mengakibatkan kerusakan
pendengaran.

• PERINGATAN: MONITOR DAPAT MENJADI TERLALU PANAS DAN MENGAKIBATKAN

PERANGKAT MATI MENDADAK! Jika perangkat mati otomatis, hidupkan kembali
monitor. Setelah boot ulang, ubah resolusi monitor dan kecepatan refresh.
Untuk informasi selengkapnya, baca panduan pengguna kartu grafis.

4

Daftar Isi

Peringatan Keselamatan .............................................. 3

Pendahuluan ............................................................... 7

Isi Kemasan ............................................................................................................. 7

Ikhtisar Produk .......................................................................................................8

Tampilan Depan dan Belakang ................................................................................ 8

Port I/O .................................................................................................................... 8

Konfigurasi Awal ....................................................... 10

Memasang Penyangga ..........................................................................................10

Pemasangan di Dinding ........................................................................................11

Menggunakan Slot Pengaman .............................................................................. 13

Membuat Sambungan ............................................... 14

Menyambung ke Kabel Daya ................................................................................14

Menyambungkan Perangkat Eksternal ................................................................. 15

Menggunakan Monitor .............................................. 16

Mengatur Sudut Melihat ......................................................................................16

Penyesuaian Sudut Kemiringan ............................................................................. 16

Menghidupkan/Mematikan Perangkat ................................................................17

Quick Menu (Menu Ringkas) ................................................................................. 18

Tombol Pintas........................................................................................................ 19

Mengkonfigurasi Pengaturan ...............................................................................21

Pengoperasian Umum ........................................................................................... 21

Struktur Menu OSD (Tampilan di Layar) ............................................................... 23

Lampiran ................................................................... 27

Spesifikasi .............................................................................................................27

Daftar Istilah .........................................................................................................29

Pemecahan Masalah ............................................................................................32

Pemeliharaan ........................................................................................................34

Peringatan Umum ................................................................................................. 34

Membersihkan Layar ............................................................................................. 34

Membersihkan Casing ........................................................................................... 34

5

Informasi Peraturan dan Servis .................................. 35

Informasi Kepatuhan ............................................................................................35

Pernyataan Kesesuaian FCC .................................................................................. 35

Pernyataan Kanada Industri .................................................................................. 35

Kesesuaian CE untuk Negara-Negara di Eropa ...................................................... 35

Pernyataan tentang Kepatuhan RoHS2 ................................................................. 36

Komponen listrik dan elektronik mengandung timah pada kaca atau keramik se­lain dari keramik dielektrik pada kapasitor, misalnya, perangkat piezoelectronic,

maupun pada campuran matriks kaca atau keramik. .......................................... 37

Larangan Zat Berbahaya India ............................................................................... 37

Pembuangan Produk di Akhir Masa Pakainya ....................................................... 37

Informasi Hak Cipta ..............................................................................................38

Layanan Pelanggan ................................................................................................ 39

Jaminan Terbatas .................................................................................................. 40

Jaminan Terbatas Meksiko .................................................................................... 43

6

Pendahuluan

Isi Kemasan

• Monitor

• Kabel Daya

• Kabel Video

• Panduan ringkas

CATATAN:  Kabel daya dan kabel video yang disertakan di dalam kemasan dapat

beragam, tergantung negara Anda. Hubungi peritel untuk informasi
selengkapnya.

7

Ikhsar Produk

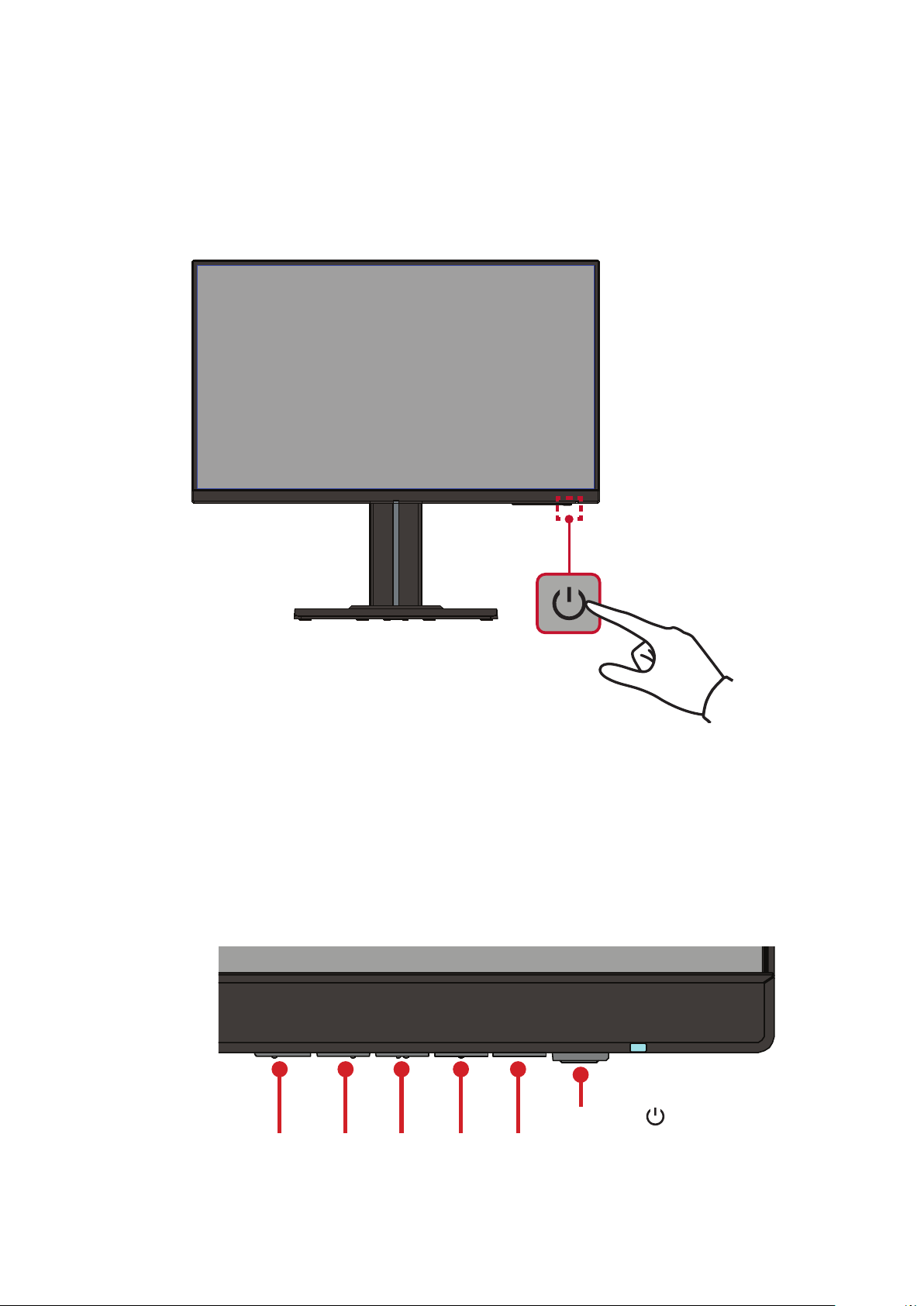

Tampilan Depan dan Belakang

Layar Monitor

LED Daya

1 2 3 4 5 Tombol Daya

Port I/O

HDMI 2 HDMI 1

1 3

2 2

1. Colokan AC IN 2. Port HDMI

3. Port DisplayPort 4. Port Audio Out

8

4

CATATAN:  Untuk informasi selengkapnyua mengenai tombol

1/2/3/4/5 dan fungsinya, lihat “Tombol Pintasan” di “Tombol Pintas”
pada halaman 19.

9

Kongurasi Awal

Memasang Penyangga

CATATAN:  Selalu letakkan perangkat di atas permukaan yang datar dan stabil.

Jika gagal melakukannya, dapat mengakibatkan perangkat terjatuh
serta rusak dan/atau mengakibatkan cedera.

10

Pemasangan di Dinding

CATATAN:  Hanya gunakan kit pemasangan dinding Berserkat UL.

100 mm

100 mm

Lihat tabel di bawah ini untuk dimensi standar kit pemasangan di dinding.

Beban Muat

Maksimum

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

CATATAN:  Kit pemasangan di dinding dijual secara terpisah.

1. Makan perangkat, lalu lepas semua kabel.

2. Letakkan perangkat di permukaan yang rata dan stabil dengan layar menghadap

ke bawah.

3. Lepas dudukan monitor.

Pola lubang

(P x L)

Bantalan Antarmuka

(W x H x D)

Lubang

Bantalan

Spesikasi &

Jumlah Sekrup

M4 x 10 mm

4 buah

11

4. Pasang braket pemasangan ke lubang pemasangan VESA di bagian belakang

perangkat. Setelah itu, kencangkan dengan keempat sekrup (M4 x 10 mm).

5. Iku petunjuk yang disertakan bersama kit pemasangan dinding untuk

memasangnya ke dinding.

12

Menggunakan Slot Pengaman

Untuk membantu melindungi perangkat dari pencurian, gunakan slot pengaman
yang akan mengunci perangkat ke objek tak bergerak.

Selain itu, mengencangkan monitor ke dinding atau benda dak bergerak

menggunakan kabel pengaman dapat membantu menahan berat monitor agar

dak terjatuh.
Berikut contoh kongurasi penguncian slot pengaman perangkat pada meja.

13

Membuat Sambungan

Bagian ini akan memandu Anda tentang cara menyambungkan monitor dengan
peralatan lain.

Menyambung ke Kabel Daya

1. Sambungkan kabel daya ke adaptor daya.

2. Sambungkan konektor kabel daya ke stopkontak.

1 2
