XG2405-2/XG2705-2
Monitor
Uživatelská příručka
Č. modelu VS17984/VS17985
Č. artiklu: XG2405-2/XG2705-2
Děkujeme vám, že jste zvolili značku ViewSonic®
Společnost ViewSonic® je přední světový dodavatel zobrazovacích řešení, jehož snahou je překonávat světová očekávání od technologické evoluce, inovace a jednoduchosti. Společnost ViewSonic® věří, že její produkty budou mít pozitivní dopad na svět. Jsme přesvědčeni, že produkt značky ViewSonic®, který jste si vybrali, vám bude dobře sloužit.
Ještě jednou děkujeme za volbu značky ViewSonic®!
2

Bezpečnostní zásady

Než začnete používat toto zařízení, přečtěte si následující Bezpečnostní zásady.
Tuto uživatelskou příručku uchovávejte na bezpečném místě pro pozdější použití.
Přečtěte si veškerá varování a postupujte podle pokynů.
Seďte ve vzdálenosti minimálně 18" (45 cm) od zařízení.
Okolo zařízení ponechte volné místo 4" (10 cm) pro zajištění řádného větrání.
Zařízení umístěte na dobře větraném místě. Na zařízení neumísťujte žádné
předměty, které by mohly zabránit odvádění tepla.
Zařízení nepoužívejte poblíž vody. Aby se snížilo riziko požáru nebo úrazu
elektrickým proudem, nevystavujte zařízení vlhku.
Zařízení nevystavujte přímému slunečnímu zařízení nebo jiným zdrojům trvalého
tepla.
Zařízení neinstalujte v blízkosti zdrojů tepla (radiátory, přímotopy, sporáky apod.)
nebo jiných zařízení (včetně zesilovačů), které mohou vytvářet teplotu zařízení na nebezpečnou úroveň.
Vnější povrch zařízení čistěte měkkým a suchým hadříkem. Další informace
najdete v části „Údržba“ na strana 37.
Dotýkáním může dojít k zamaštění obrazovky. Pokyny pro odstranění mastných
skvrn z obrazovky jsou uvedeny v část „Údržba“ na straně 37.
Nedotýkejte se povrchu obrazovky ostrými nebo tvrdými předměty, které by ji
mohly poškodit.
Při přemísťování zařízení postupujte opatrně, aby nedošlo k jeho pádu nebo
nárazu.
Zařízení neumísťujte na nerovnou nebo nestabilní plochu. Zařízení by mohlo
spadnout a způsobit zranění nebo závadu.
Na zařízení ani spojovací kabely neumísťujte žádné těžké předměty.
Pokud zjistíte kouř, neobvyklý hluk nebo zvláštní zápach, zařízení ihned vypněte a
kontaktujte svého prodejce nebo společnost ViewSonic®. Další používání zařízení je nebezpečné.
Nepokoušejte se obcházet bezpečnostní prvky polarizované nebo uzemněné
elektrické zástrčky. Polarizovaná zástrčka je opatřena jedním širším a jedním užším kolíkem. Uzemněná elektrická zástrčka je opatřena dvěma kolíky a objímkou pro zasunutí uzemňovacího kolíku zásuvky. Široký kolík a objímka chrání vaši bezpečnost. Pokud zástrčka neodpovídá vaší zásuvce, použijte adaptér a nepokoušejte se zasunout zástrčku do zásuvky silou.
3
Při připojování k elektrické zásuvce NEODSTRAŇUJTE uzemňovací
kolík. Zajistěte, aby uzemňovací kolíky nebyly v ŽÁDNÉM PŘÍPADĚ ODSTRANĚNY.
Nestoupejte ani nesvírejte napájecí kabel zejména v okolí zástrčky a
míst, kde kabel vystupuje ze zařízení. Napájecí zásuvka s musí nacházet v blízkosti zařízení a musí být snadno přístupná.
Používejte pouze doplňky specifikované výrobcem.
Při přesouvání vozíku zabraňte nebezpečí převrácení vozíku se
zařízením a zranění.
Pokud zařízení není delší dobu používáno, odpojte kabel z elektrické
zásuvky.
Všechny opravy svěřte kvalifikovaným servisním technikům. Dojde-
li k jakémukoli poškození zařízení, je třeba jej opravit. Mezi příklady poškození patří:
pokud je poškozen napájecí kabel nebo zástrčka pokud do zařízení vnikla tekutina nebo cizí předměty pokud bylo zařízení vystaveno vlhkosti pokud zařízení nefunguje normálně nebo došlo k jeho pádu
UPOZORNĚNÍ: NADMĚRNĚ DLOUHÝ A HLASITÝ POSLECH ZE SLUCHÁTEK DO UŠÍ/
NA UŠI MŮŽE ZPŮSOBIT POŠKOZENÍ/ZTRÁTU SLUCHU. Při používání sluchátek do uší/na uši nastavte vhodnou hlasitost, aby se zabránilo poškození sluchu.
UPOZORNĚNÍ: V PŘÍPADĚ PŘEHŘÁTÍ SE TENTO MONITOR MŮŽE VYPNOUT!
Pokud se zařízení automaticky vypne, znovu jej zapněte. Po restartování změňte rozlišení a obnovovací frekvenci monitoru. Podrobnosti jsou uvedeny v uživatelské příručce ke grafické kartě.
4
Obsah
Bezpečnostní zásady .................................................... 3
Úvod ........................................................................... 7
Obsah balení ...........................................................................................................7
Popis produktu .......................................................................................................8
Pohled zepředu a zezadu ........................................................................................ 8
Porty I/O ................................................................................................................. 9
Zprovoznění .............................................................. 10
Instalace stojánku .................................................................................................10
Montáž na stěnu ...................................................................................................11
Používání bezpečnostního otvoru ........................................................................13
Připojení ................................................................... 14
Připojení k napájení ..............................................................................................14
Připojení externích zařízení ..................................................................................15
Používání monitoru ................................................... 16
Úpravy zorného úhlu ............................................................................................16
Úpravy úhlu náklonu ............................................................................................. 16
Zapnutí/vypnutí zařízení .......................................................................................17
Rychlá nabídka ...................................................................................................... 18
Rychlá tlačítka ....................................................................................................... 19
Konfigurování nastavení .......................................................................................21
Obecné postupy .................................................................................................... 21
Struktura nabídky OSD (On-Screen Display) ......................................................... 24
Příloha ...................................................................... 28
Technické údaje ....................................................................................................28
Slovníček ...............................................................................................................31
Odstraňování problémů .......................................................................................35
Údržba ..................................................................................................................37
Obecné zásady ...................................................................................................... 37
Čištění obrazovky .................................................................................................. 37
Čištění skříně ......................................................................................................... 37
5
Regulatorní a servisní informace ............................... 38
Informace o shodě ................................................................................................38
Prohlášení o shodě FCC ......................................................................................... 38
Prohlášení Industry Canada ................................................................................... 38
Prohlášení o shodě CE pro evropské země ........................................................... 38
Prohlášení o shodě RoHS2 .................................................................................... 39
Indické omezení nebezpečných látek .................................................................... 40
Likvidace produktu po skončení životnosti ........................................................... 40
Informace o autorských právech ..........................................................................41
Zákaznické služby .................................................................................................. 42
Omezená záruka .................................................................................................... 43
6

Úvod

Obsah balení

Monitor
Napájecí kabel
Kabel videa
Stručná příručka
POZNÁMKA:  Napájecí kabel a kabely videa dodané s vaším zařízením se
mohou lišit podle vaší země. Další informace vám poskytne místní prodejce.
7

Popis produktu

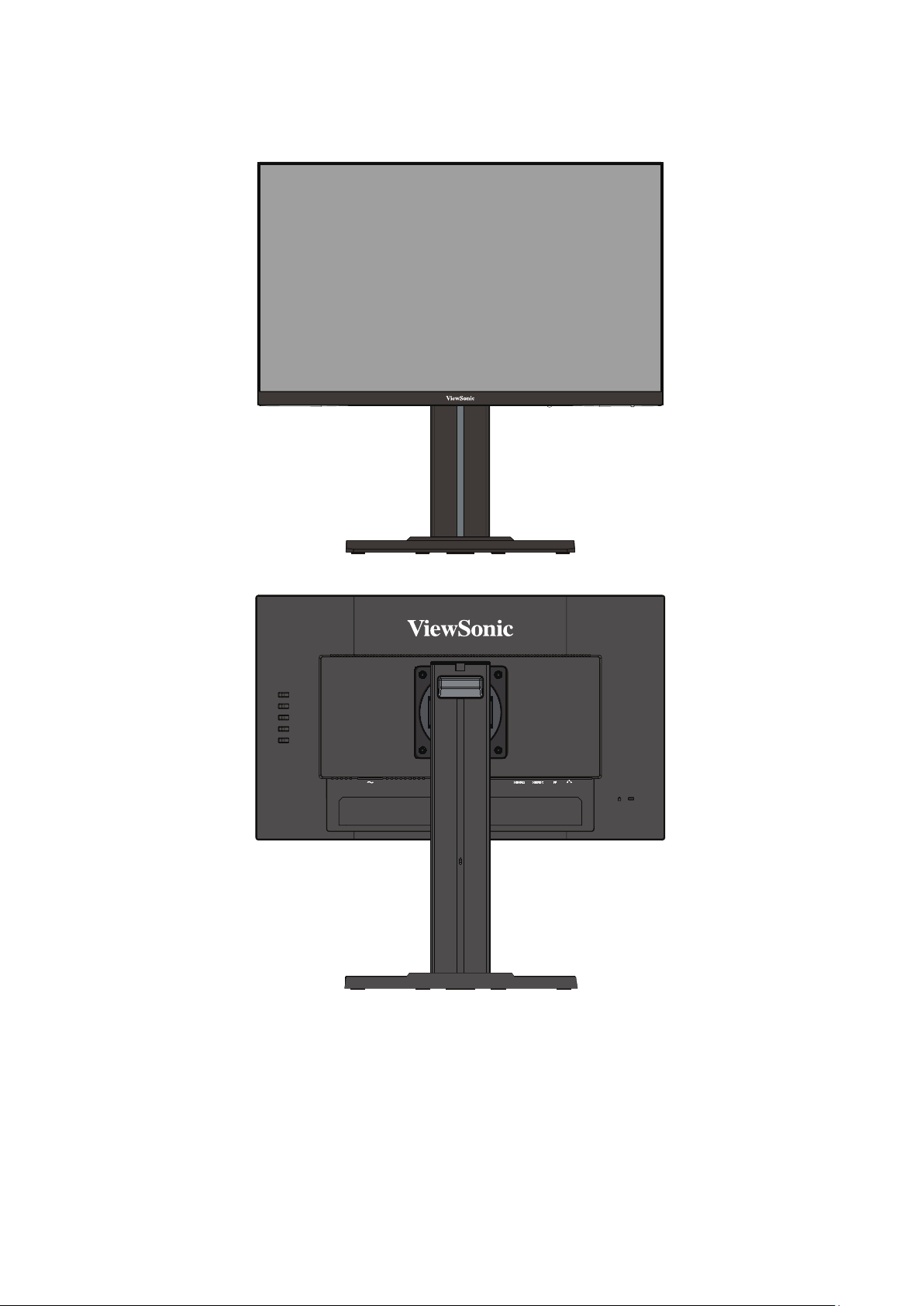

Pohled zepředu a zezadu

8

Porty I/O

HDMI 2 HDMI 1
1 3
2 2
4
1. Zásuvka AC IN 2. Port HDMI
3. Port DisplayPort 4. Port Audio Out
POZNÁMKA:  Další informace o tlačítku 1/2/3/4/5 a jeho funkcích jsou uvedeny
v čás „Rychlá tlačítka“ na straně 19.
9

Zprovoznění

Instalace stojánku

1
2
3
POZNÁMKA:  Zařízení vždy umístěte na rovnou a stabilní plochu. V opačném
případě by mohlo dojít k pádu a poškození zařízení a/nebo k následnému zranění.
10

Montáž na stěnu

POZNÁMKA:  Používejte pouze soupravy nástěnného držáku s cerkací UL.
100 mm
100 mm
V následující tabulce jsou uvedeny standardní rozměry pro sady pro montáž na stěnu.
Maximální
nosnost
14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm
POZNÁMKA:  Sady pro montáž na stěnu se prodávají samostatně.
1. Vypněte zařízení a odpojte všechny kabely.
2. Položte zařízení obrazovkou dolů na měkkou a stabilní plochu.
3. Sejměte podstavec stojánku.
Umístění
otvorů (Š x H)
Přechodová deska
(Š x V x H)
Otvor v
desce
Specikace a
množství šroubů
M4 x 10 mm
4 kusy
11
4. Nasaďte montážní držák na otvory VESA na zadní straně zařízení. Potom jej zajistěte čtyřmi (4) šrouby (M4 x 10 mm).
5. Při montáži monitoru na stěnu postupujte podle pokynů dodaných se sadou pro montáž na stěnu.
12

Používání bezpečnostního otvoru

Aby se zabránilo odcizení zařízení, uzamkněte jej bezpečnostním otvorem k pevnému objektu.
Kromě toho bezpečnostní lanko, kterým je monitor upevněn ke stěně nebo pevné struktuře, přenáší hmotnost monitoru a zabraňuje jeho pádu.

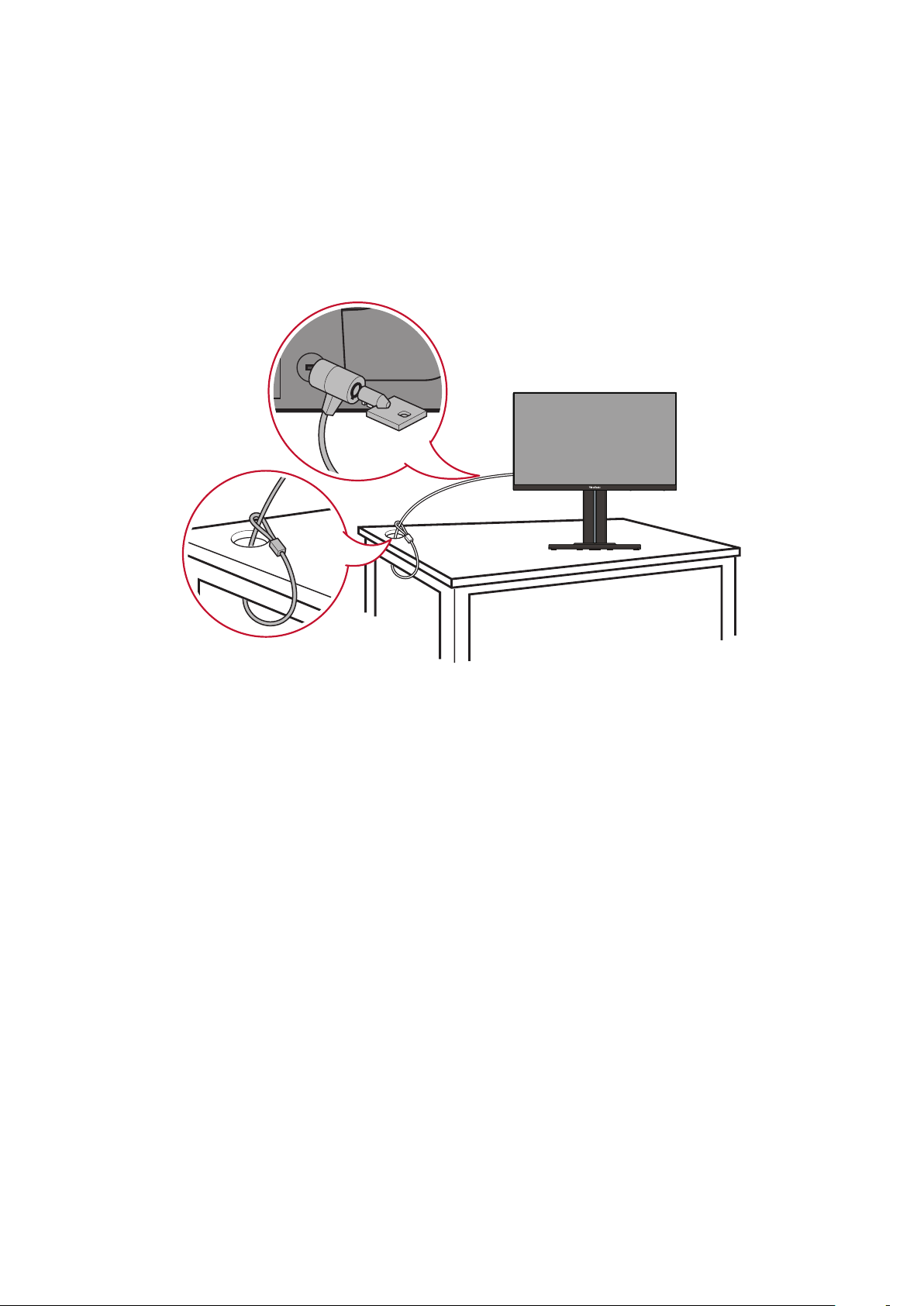

Níže je uveden příklad zamknu bezpečnostním otvorem ke stolu.
13

Připojení

Tato část obsahuje pokyny pro připojení monitoru k ostatnímu vybavení.

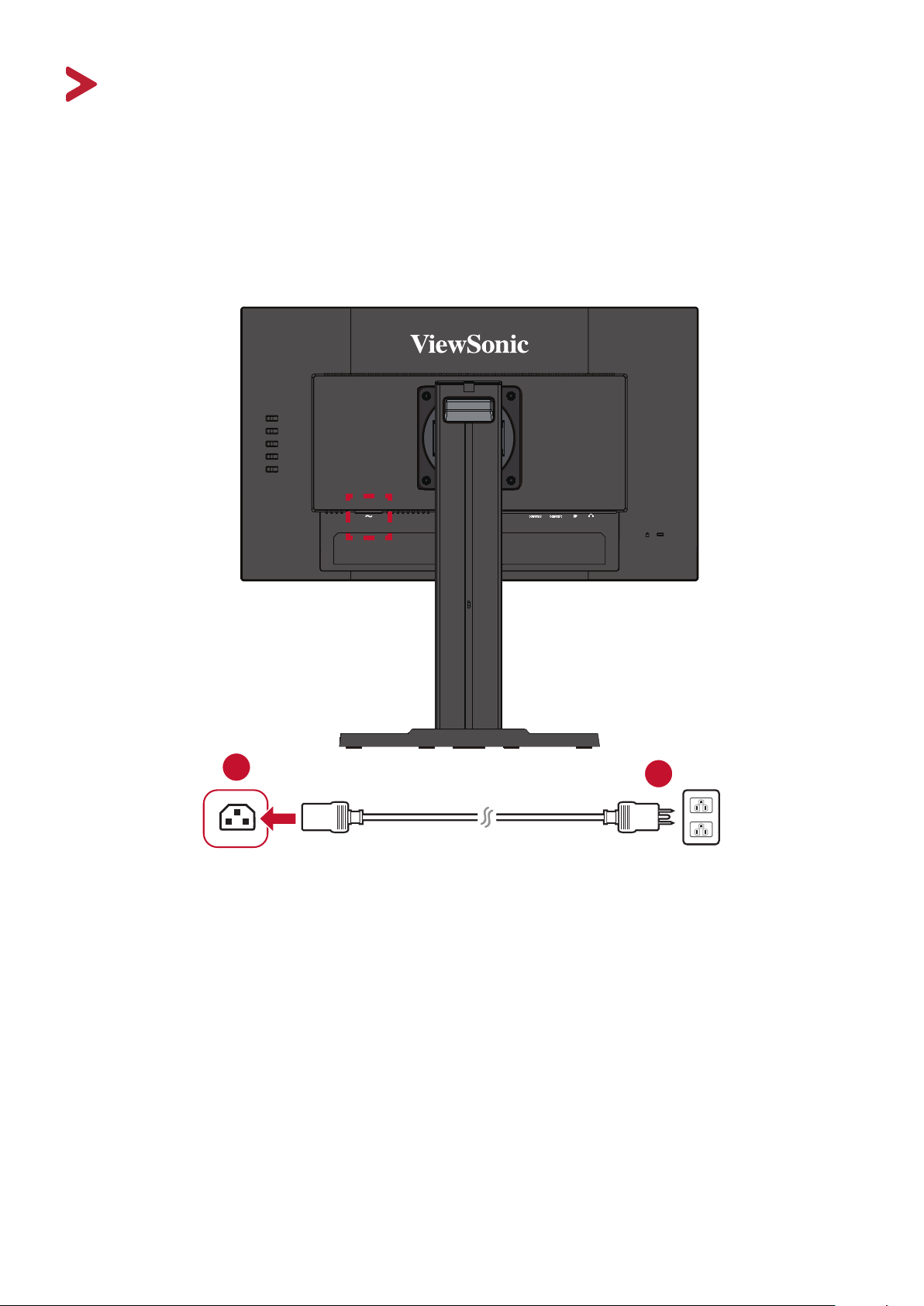

Připojení k napájení

1. Připojte napájecí kabel k napájecímu adaptéru.
2. Připojte zástrčku napájecího kabelu k elektrické zásuvce.
1
2
14

Připojení externích zařízení

15

Používání monitoru

Úpravy zorného úhlu

Úpravy úhlu náklonu

Nakloňte monitor dopředu nebo dozadu do požadovaného zorného úhlu (-5˚ až 15˚).
POZNÁMKA:  Při upravování jednou rukou pevně přidržujte stojánek a druhou
rukou nakloňte monitor dopředu nebo dozadu.
1616
Zapnu/vypnu zařízení
1. Připojte napájecí kabel k elektrické zásuvce.
2. Zapněte monitor ssknum tlačítka Power (Napájení).
3. Chcete-li monitor vypnout, znovu sskněte tlačítko Power (Napájení).
POZNÁMKA:  Dokud je napájecí kabel připojen k elektrické zásuvce, monitor
spotřebovává určité množství energie. Nebudete-li monitor delší dobu používat, odpojte zástrčku napájecího kabelu od elektrické zásuvky.
Používání tlačítek ovládacího panelu
Tlačítka ovládacího panelu slouží k přístupu do Rychlé nabídky, k akvaci rychlých tlačítek, k procházení nabídky OSD (On-Screen Display) a ke změnám nastavení.
1
2
3
4
Power
17

Rychlá nabídka

Ssknum tlačítka 1 akvujte Rychlou nabídku.
View Mode
Standard
FPS Game
RTS Game
MOBA Game
Movie
Web
Text
Mac
Mono
POZNÁMKA:  Podle průvodce tlačítky, který je zobrazen na boční straně
obrazovky, vyberte volbu nebo proveďte úpravy.
Nabídka Popis
ViewMode (Režim
Vyberte jedno z nastavení předvoleb barev.
zobrazení)
Slouží k úpravě hlasitos nebo k vypnu
Volume (Hlasitost)
zvuku.
Contrast/Brightness
Upravte úroveň kontrastu nebo jasu.
(Kontrast/jas)
Input Select (Výběr
Vyberte vstupní zdroj.
zdroje)
Exit (Ukončení) Slouží k ukončení Rychlé nabídky.
18

Rychlá tlačítka

1
OSD Lock/Unlock
Locking OSD
Press and hold for 10s
to lock OSD
OSD Lock/Unlock
OSD Locked
Když je nabídka OSD (On-Screen Display) vypnutá, můžete rychle přistupovat ke speciálním funkcím pomocí tlačítek na ovládacím panelu.
Tlačítko Popis
1 + 4 Ssknum a podržením tlačítek zamknete/odemknete nabídku
OSD. Když se nabídka zobrazí na obrazovce, ssknum a podržením
obou tlačítek 10 sekund zamknete/odemknete nabídku OSD.
Pokud je nabídka OSD zamknutá, na obrazovce se zobrazí následující zpráva:
19
Tlačítko Popis
3
Power Lock/Unlock
Locking Power Button
Press and hold for 10s
to lock power
Power Lock/Unlock
Power Button Locked
1 + 2 Stisknutím a podržením tlačítek zamknete/odemknete tlačítko
Power (Napájení).
Když se na obrazovce zobrazí nabídka, stisknutím a podržením obou tlačítek 10 sekund zamknete/odemknete tlačítko Power
(Napájení).
Pokud je tlačítko Power (Napájení) zamknuté, na obrazovce se zobrazí následující zpráva:
2 + 3 Stisknutím těchto tlačítek se zobrazí/skryje spouštěcí obrazovka při
zapnutí zařízení.
Boot Up Screen On/Off
Off
Press to turn on
20
Kongurování nastavení

Obecné postupy

1. Ssknum tlačítka 2/3/4 zobrazte nabídku OSD (On-Screen Display).
Input
Select
HDMI1
HDMI2
DisplayPort
Audio Adjust
Color Adjust ViewMode
75%
Manual Image
Adjust
1920 x 1080 @ 144Hz
Setup Menu
2. Ssknum tlačítka 1 nebo tlačítka 2 vyberte hlavní nabídku. Potom ssknum tlačítka 3 vstupte do vybrané nabídky.
Input
Select
Contrast/Brightness
Color Temperature
Color Space
Color Range
Audio Adjust
Contrast
Brightness
Color Adjust ViewMode
Manual Image
Adjust
1920 X 1080 @ 144Hz
Setup Menu
21
3. Ssknum tlačítka 1 nebo tlačítka 2 vyberte požadovanou položku nabídky. Potom ssknum tlačítka 3 vstupte do podnabídky.
Input
Select
Contrast/Brightness
Color Temperature
Color Space
Color Range
Audio Adjust
Color Adjust ViewMode
Contrast
Brightness
Manual Image
Adjust
1920 X 1080 @ 144Hz
Setup Menu
50
4. Ssknum tlačítka 1 nebo tlačítka 2 upravte/vyberte nastavení. Potom ssknum tlačítka 3 potvrďte.
Input
Select
Contrast/Brightness
Color Temperature
Color Space
Color Range
Audio Adjust
Color Adjust ViewMode
Contrast
Brightness
Manual Image
Adjust
1920 X 1080 @ 144Hz
Setup Menu
50
POZNÁMKA:  Podle průvodce tlačítky, který je zobrazen v dolní čás obrazovky,
vyberte volbu nebo proveďte úpravy.
22
Input
Select
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
Setup Menu
Input
Select
Audio Adjust
Color Adjust ViewMode
Manual Image
Adjust
Setup Menu
Contrast/Brightness
Color Temperature
Color Space
Color Range
Contrast
Brightness
1920 X 1080 @ 144Hz
50
Volume 50
Průvodce tlačítky
5. Ssknum tlačítka 4 se vráte předchozí nabídky.
POZNÁMKA:  Nabídku OSD ukončíte ssknum tlačítka 5.
75%
1920 x 1080 @ 144Hz
Průvodce tlačítky
23

Struktura nabídky OSD (On-Screen Display)

Přístup Vedlejší nabídka Možnost nabídky
Input Select
Audio Adjust ViewMode
Color Adjust
HDMI 1 HDMI 2 DisplayPort Volume (-/+, 0~100) Standard FPS Game RTS Game MOBA Game Movie Web Text MAC Mono
Contrast (-/+, 0~100)
Contrast/Brightness
Brightness (-/+, 0~100)
Color Temperature sRGB
Color Space
Color Range
Bluish Cool Nave Warm
User Color
Auto RGB YUV Auto Full Range Limited Range
Red (-/+, 0~100) Green (-/+, 0~100) Blue (-/+, 0~100)
24
Přístup Vedlejší nabídka Možnost nabídky
Manual Image Adjust
Sharpness (-/+,
0/25/50/75/100) Blue Light Filter (-/+, 0~100) Aspect Rao 4:3
5:4
16:9
16:10
Overscan
Black Stabilizaon (-/+, 0/10/20/30/4
Advanced DCR (-/+,
Response Time
On
O
0/50/60/70/80/90
/100)
0/25/50/75/100)
Standard
Advanced
Ultra Fast
25
Přístup Vedlejší nabídka Možnost nabídky
Setup Menu
Language Select English
Français
Deutsch
Español
Italiano
Suomi
Svenska
Русский
Türkçe
Česká
日本語
한국어
繁體中文
简体中文
On Adapve Sync
O
1ms Mode
Resoluon Noce
Informaon OSD Timeout (-/+, 5/15/30/60)
OSD Background
Power Indicator
Auto Power O
On
O
On
O
On
O
On
O
On
O
26
Přístup Vedlejší nabídka Možnost nabídky
Setup Menu
Sleep 30 Minutes
45 Minutes
60 Minutes
120 Minutes
O
Standard ECO Mode
DisplayPort 1.1
Auto Detect
DDC/CI
Memory Recall
Opmize
Conserve
On
O
On
O
On
O
27

Příloha

Technické údaje

Položka Kategorie Technické údaje
XG2405-2 XG2705-2
LCD Typ TFT 1920 x 1080 LCD s
akvní matricí; Rozteč pixelů 0,2745 (H)
mm x 0,2745(V)mm Velikost zobrazení 60,45 cm, 23,8" 68,6 cm, 27" Barevný ltr Svislý proužek RGB Skleněný povrch Antireflexní typ, tvrzené 3H
Vstupní signál Synchronizace
videa
Kompabilita PC až 1920 x 1080
Macintosh až 1920 x 1080 Doporučeno 1920 x 1080 při 144 Hz
TMDS digitální (100 Ω)
HDMI: fh30-180 Khz, fv:48-144 Hz
DisplayPort: fh:180-180 Khz, fv:48-144 Hz
TFT 1920 x 1080 LCD s akvní matricí; Rozteč pixelů 0,3114 (H) mm x 0,3114(V)mm
28
Položka Kategorie Technické údaje
XG2405-2 XG2705-2
Rozlišení
Napájecí adaptér2Vstupní napě AC 100 - 240 V, 50/60Hz (automacké přepínání) Plocha zobrazení Plné vykreslení
1
Podporováno • 1920 x 1080 při 144Hz
• 1920 x 1080 při 120Hz
• 1920 x 1080 při 60Hz
• 1920 x 1080 při 50Hz
• 1680 x 1050 při 60Hz
• 1600 x 1200 při 60Hz
• 1600 x 900 při 60Hz
• 1440 x 900 při 60, 75Hz
• 1440 x 576 při 50Hz
• 1400 x 1050 při 60, 75Hz
• 1366 x 768 při 60Hz
• 1360 x 768 při 60Hz
• 1280 x 1024 při 50, 60, 75Hz
• 1280 x 960 při 50, 60, 75Hz
• 1280 x 800 při 60, 75Hz
• 1280 x 768 při 50, 60, 75Hz
• 1280 x 720 při 50, 60Hz
• 1152 x 900 při 66Hz
• 1152 x 870 při 75Hz
• 1152 x 864 při 60, 75Hz
• 1024 x 768 při 50, 60, 70, 72, 75Hz
• 1024 x 600 při 60Hz
• 848 x 480 při 60Hz
• 832 x 624 při 75Hz
• 800 x 600 při 56, 60, 72, 75Hz
• 720 x 480 při 60Hz
• 720 x 400 při 70Hz
• 640 x 480 při 50, 60, 67, 73, 75Hz
• 640 x 400 při 60, 70Hz
• 640 x 350 při 70Hz
527,04 x 296,46 mm (H x V)
(20,49” x 11,67”)
597,89 x 336,312 mm (23,5” x 13,2”)
Provozní podmínky
Skladovací podmínky
Rozměry Fyzická
Nástěnný držák Rozměry 100 x 100 mm Hmotnost Fyzická 6,3 kg 7 kg
Teplota 0° C až 40° C (32° F až 104° F) Vlhkost 20% až 90% (bez kondenzace) Nadmořská výška 16 404 stop (5 km) Teplota -20° C až 60° C (-4° F až 140° F) Vlhkost 5% až 90% (bez kondenzace) Nadmořská výška 40 000 stop (12,1 km)
(Š x V x H)
524,5 x 520,5 x 239,2
mm
612,4 x 541,5 x 239,22 mm
29
Položka Kategorie Technické údaje
XG2405-2 XG2705-2
Úsporné režimy Zapnuto
Vypnout < 0,3 W
1
Nastavení frekvenčních režimů gracké karty v počítači nesmí přesáhnout tyto hodnoty; v opačném případě může dojít k trvalému
poškození monitoru.
2
Používejte pouze napájecí adaptér od společnos ViewSonic® nebo autorizovaného zdroje.
2
Testovací podmínky splňují standardy EEI.
3
24 W (typicky) 26 W (typicky)
30

Slovníček

V této čás jsou vysvětleny standardní termíny užívané u všech modelů LCD monitorů. Všechny termíny jsou abecedně uspořádány.
POZNÁMKA:  Některé termíny se nemusí na váš monitor vztahovat.
A
Advanced DCR (Pokročilé DCR)
Pokročilá technologie DCR automacky detekuje signál obrazu a inteligentně ovládá jas na pozadí a barvu za účelem zlepšení možnos ztmavení černé v tmavších scénách a zesvětlení bílé na světlém pozadí.
Audio Adjust (Nastavení zvuku)
Nastaví hlasitost, ztlumí zvuk nebo přepíná vstupy, pokud máte více než jeden zdroj.
Auto Detect (Automacká detekce)
Pokud aktuální vstup nemá signál, monitor automacky přepne na další možnost vstupu. Tato funkce je u některých modelů ve výchozí konguraci deakvována.
Auto Image Adjust (Autom. úpravy obrazu)
Automacky nastaví velikost, vycentrování a vyladění videosignálu pro snížení vlnění a zkreslení.
B
Black Stabilizaon (Stabilizace černé)
Stabilizace černé ViewSonic poskytuje zvýšenou viditelnost a detaily zesvětlením tmavých scén.
Blue Light Filter (Filtr modrého světla)
Upravuje ltr, který blokuje modré světlo s vysokou energií pro pohodlnější sledování.
Brightness (Jas)
Nastavuje hladiny černé na pozadí obrazu.
31
C
Color Adjust (Nastavení barev)
Poskytuje několik režimů nastavení barev pro přizpůsobení potřebám uživatelů.
Color Range (Rozsah barev)
Monitor může automacky detekovat rozsah barev vstupního signálu. Možnos rozsahu barev můžete ručně změnit a přizpůsobit správný rozsah barev, pokud se barvy nezobrazují správně.
Možnos Popis
Auto (Automacky) Monitor automacky rozpoznává formát barev a
úrovně černé a bílé.
Full Range (Plný rozsah)
Limited Range (Omezený rozsah)
Color Space (Barevný prostor)
Umožňuje uživatelům vybrat, který barevný prostor by chtěli použít pro barevný výstup monitoru (RGB, YUV).
Color Temperature (Teplota barev)
Umožňuje uživatelům vybrat konkrétní nastavení teploty barev a přizpůsobit sledování obrazu.
Výchozí panel Původní stav panelu
sRGB Standardní barevný prostor používaných pro systém
Blusih (Namodralá) Slouží k nastavení barevné teploty na 9 300K. Cool (Chladivá) Slouží k nastavení barevné teploty na 7 500K.
Rozsah barev černé a úrovně bílé jsou plné.
Rozsah barev černé a úrovně bílé jsou omezené.
Windows.
Nave (Navní) Výchozí barevná teplota. Doporučené nastavení pro
obecné používání.
Warm (Teplá) Slouží k nastavení barevné teploty na 5 000K.
Contrast (Kontrast)
Nastaví rozdíl mezi pozadím obrazu (úroveň černé) a popředí (úroveň bílé).
32
G
Game Mode (Režim Hra)
Využívá herní podobu nabídky OSD včetně předem kalibrovaných herních nastavení FPS, RTS a MOBA. Každý režim je funkčně přizpůsoben prostřednictvím herního testování a úprav pro opmální kombinaci barev a technologie.
Gamma
Umožňuje uživateli ručně upravit úroveň jasu stupnice šedé monitoru. K dispozici je výběr tří možnos: 1,8, 2,2 a 2,6.
I
L
Informaon (Informace)
Zobrazuje režim synchronizace (vstupní videosignál) gracké karty v počítači, číslo modelu LCD monitoru, sériové číslo a adresu webových stránek společnos ViewSonic®. Pokyny pro změnu rozlišení a obnovovací frekvence (verkální frekvence) najdete v uživatelské příručce ke gracké kartě.
POZNÁMKA:  Například VESA 1024 x 768 při 60 Hz představuje rozlišení
o hodnotě 1024 x 768 a obnovovací frekvenci 60 Hz.
Input Select (Výběr zdroje)
Přepíná mezi různými vstupy, které jsou pro monitor k dispozici.
Low Input Lag (Nízká prodleva vstupu)
Společnost ViewSonic® nabízí nízkou prodlevu vstupu s využim reduktoru zpracování monitorem, což omezuje zpožďování signálu. V podnabídce „Low Input Lag“ (Nízká prodleva vstupu) můžete vybrat odpovídající rychlost pro své zamýšlené použi.
M
Manual Image Adjust (Ruční nastavení obrazu)
Zobrazí nabídku „Manual Image Adjust“ (Ruční nastavení obrazu). Můžete ručně nastavovat celou řadu nastavení kvality obrazu.
Memory Recall (Obnovení z pamě)
Obnoví výchozí nastavení úprav, pokud se zobrazení používá ve výchozím režimu přednastavené synchronizace uvedené v čás „Technické údaje“ této příručky.
POZNÁMKA:  (Výjimka) Tento ovládací prvek nemá vliv na změny
provedené s nastavením „Language Select“ (Výběr jazyka) nebo „Power Lock“ (Zámek vypínače).
33
O
Overscan (Přeskenování)
Odkazuje na oříznutý obraz na obrazovce vašeho monitoru. Nastavení na vašem monitoru přiblíží obsah lmu, takže nemusíte vidět úplné okraje lmu.
R
S
Recall (Připomenu)
Resetuje nastavení ViewMode monitoru.
Resoluon Noce (Upozornění na rozlišení)
Upozornění uživatele informuje, že aktuální rozlišení zobrazení není správné navní rozlišení. Toto upozornění se zobrazí na okně nastavení zobrazení při nastavování rozlišení zobrazení.
Response Time (Doba odezvy)
Slouží k úpravě doby odezvy tak, aby byl obraz hladký bez pruhů, rozmazání nebo vícenásobného zobrazení. Krátká doba odezvy se dokonale hodí pro většinu her náročných na gracký výkon a poskytuje úžasnou kvalitu obrazu při sledování sportu nebo akčních lmů.
Setup Menu (Nabídka nastavení)
Slouží k úpravám nastavení nabídky OSD (On-Screen Display). Celá řada těchto nastavení lze nastavit prostřednictvím upozornění na obrazovce,
V
takže uživatelé nemusejí nabídku znovu otevírat.
Sharpness (Ostrost)
Upravuje kvalitu obrazu monitoru.
ViewMode (Režim zobrazení)
Unikátní funkce ViewMode (Režim zobrazení) od společnos ViewSonic nabízí předvolby „Game“ (Hra), „Movie“ (Film), „Web“, „Text“, „MAC“ a „Mono“. Tyto předvolby byly vytvořeny především pro opmalizaci sledování obrazů pro různé účely použi obrazovky.
34

Odstraňování problémů

V této čás jsou popsány některé obecné problémy, se kterými se můžete setkat při používání tohoto monitoru.
Problém nebo pož Možná řešení
Není napájení • Zkontrolujte, zda jste zapnuli monitor ssknum
tlačítka Power.
• Zkontrolujte, zda je napájecí kabel řádně a bezpečně připojen k monitoru a k elektrické zásuvce.
• Připojte k zásuvce jiný elektrospotřebič a zkontrolujte, zda je v zásuvce napě.
Napájení je zapnuté, ale na obrazovce není žádný obraz
Nesprávné nebo neobvyklé barvy
Obraz je příliš světlý či tmavý
Obraz na monitoru se
• Zkontrolujte, zda je řádně a bezpečně připojen kabel videa mezi monitorem a počítačem.
• Upravte nastavení jasu a kontrastu.
• Ujistěte se, že je vybrán správný vstupní zdroj.
• Pokud chybí některé barvy (červená, zelená nebo modrá), zkontrolujte, zda je kabel videa řádně a bezpečně připojen. Uvolněné nebo zlomené kolíky v konektoru kabelu mohou způsobit vadné spojení.
• Připojte monitor k jinému počítači.
• Používáte-li starší grackou kartu, požádejte společnost ViewSonic® o adaptér pro karty, které nejsou kompabilní se standardem DDC.
• Upravte jas a kontrast v nabídce OSD.
• Obnovte tovární nastavení monitoru.
• Ujistěte se, že je vybrán správný vstupní zdroj.
zasekává
Obraz je rozmazaný • Upravte rozlišení na správný poměr stran.
Obrazovka není správně vystředěná
• Zkontrolujte, zda nejsou ohnuté nebo zlomené kolíky v konektoru kabelu videa.
• Zkontrolujte, zda je řádně a bezpečně připojen kabel videa mezi monitorem a počítačem.
• Obnovte tovární nastavení monitoru.
• Upravte vodorovné a svislé nastavení v nabídce OSD.
• Zkontrolujte poměr stran.
• Obnovte tovární nastavení monitoru.
35
Problém nebo pož Možná řešení
Obrazovka je zobrazena žlutě
Na obrazovce se nezobrazuje nabídka OSD/ovládací prvky OSD nejsou dostupné
Tlačítka ovládacího panelu nefungují
Některé nabídky nelze v OSD vybrat
Žádný výstup zvuku • Používáte-li sluchátka do uší/na uši, zkontrolujte,
• Zkontrolujte, zda je položka „Blue Light Filter“ (Filtr modrého světla) nastavena na O (Vypnuto).
• Zkontrolujte, zda nabídka OSD není zamknutá. Pokud ano, sskněte a podržte tlačítka 3 a 5 po dobu 10 sekund.
• Vypněte monitor, odpojte napájecí kabel, připojte jej zpět a potom zapněte monitor.
• Obnovte tovární nastavení monitoru.
• Neskněte více tlačítek současně.
• Restartujte počítač.
• Upravte ViewMode nebo vstupní zdroj.
• Obnovte tovární nastavení monitoru.
zda je připojen mini-stereo konektor.
• Ujistěte se, že hlasitost není ztlumena ani není
Monitor neprovede úpravu
Zařízení USB připojená k monitoru nefungují
Externí zařízení je připojené, ale na obrazovce se nezobrazuje žádný obraz
nastavena na 0.
• Zkontrolujte nastavení vstupu zvuku.
• Zkontrolujte, zda se v blízkos nebo na monitoru nenacházejí žádné překážky a zda je zachován dostatečný volný prostor.
• Další informace viz „Úpravy zorného úhlu“ na straně 16.
• Zkontrolujte, zda je kabel USB správně připojen.
• Zkuste použít jiný port USB (je-li k dispozici).
• Některá zařízení USB vyžadují vyšší elektrický proud; připojte zařízení přímo k počítači.
• Zkontrolujte, zda je Power (Napájení) zapnuto
• Upravte jas a kontrast v nabídce OSD.
• Zkontrolujte, zda je spojovací kabel řádně a bezpečně zapojen. Uvolněné nebo zlomené kolíky v konektoru kabelu mohou způsobit vadné spojení.
36

Údržba

Obecné zásady

• Zkontrolujte, zda je monitor vypnutý a zda je napájecí kabel odpojen od elektrické zásuvky.
• Je zakázáno nanášet nebo lít jakékoli tekuny přímo na obrazovku nebo podstavec.
• S monitorem zacházejte opatrně, protože tmavě zbarvené umělé hmoty se snadno poškrábou a bílé známky otěru jsou zřetelnější, než na světlém monitoru.

Čištění obrazovky

• Otřete obrazovku čistým, suchým a netřepivým hadříkem. Tím bude odstraněn prach a částečky nečistot.
• Pokud je obrazovka stále znečištěná, naneste na čistý, suchý a netřepivý hadřík malé množství čisče skla bez obsahu čpavku nebo alkoholu a obrazovku otřete.

Čištění skříně

• Použijte měkký a suchý hadřík.
• Pokud je skříň stále znečištěná, naneste na čistý, suchý a netřepivý hadřík malé množství prostředku na my nádobí bez obsahu čpavku, alkoholu ani abrazivních látek a otřete povrch skříně.
Právní omezení
• Společnost ViewSonic® nedoporučuje používat k čištění monitoru a skříně žádné čisče na bázi čpavku nebo alkoholu. Bylo zjištěno, že některé chemické čisče poškozují obrazovku a/nebo skříň monitoru.
• Společnost ViewSonic® nezodpovídá za škody způsobené používáním čisčů na bázi čpavku nebo alkoholu.
37

Regulatorní a servisní informace

Informace o shodě

Tato část obsahuje všechny související požadavky a vyjádření ohledně předpisů. Potvrzené odpovídající aplikace musí odpovídat typovým štkům a příslušnému označení na zařízení.

Prohlášení o shodě FCC

Toto zařízení splňuje podmínky čás 15 směrnic FCC. Provoz vyžaduje splnění následujících dvou podmínek: (1) toto zařízení nesmí způsobit nežádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost. Toto zařízení bylo testováno a splňuje limity pro digitální zařízení třídy B podle předpisů FCC, část 15.
Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Zařízení vytváří, používá a může vyzařovat elektromagnecké záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnum a zapnum tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:
• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi daným zařízením a přijímačem.
• Připojte zařízení do jiného zásuvkového okruhu, než ke kterému je připojen přijímač.
• Poraďte se s prodejcem nebo odborným TV/radiotechnikem.
Varování: Upozorňujeme vás, že změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za soulad, mohou zneplatnit vaše právo obsluhovat toto zařízení.

Prohlášení Industry Canada

CAN ICES-003 (B)/NMB-003(B)

Prohlášení o shodě CE pro evropské země

Toto zařízení splňuje požadavky směrnice o elektromagnecké kompabilitě 2014/30/EU a směrnice o nízkém napě 2014/35/EU.
38
Následující informace pla pouze pro členské státy EU:
Značka zobrazená vpravo je v souladu se Směrnicí pro likvidaci použitého elektrického a elektronického vybavení 2012/19/EU (WEEE). Tato značka upozorňuje, že toto zařízení NELZE likvidovat s netříděným komunálním odpadem, ale je třeba jej odevzdat v příslušné sběrně podle místních zákonů.

Prohlášení o shodě RoHS2

Tento produkt byl zkonstruován a vyroben v souladu se směrnicí 2011/65/EU Evropského parlamentu a Rady na omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (směrnice RoHS2) a splňuje maximální hodnoty koncentrací vydané evropským výborem TAC (Technical Adaptaon Commiee) uvedené níže:
Látka Specikovaná maximál-
ní koncentrace
Olovo (Pb) 0,1% < 0,1% Rtuť (Hg) 0,1% < 0,1%
Kadmium (Cd) 0,01% < 0,01% Šesmocný chróm (Cr6⁺) 0,1% < 0,1% Polybromované bifenyly (PBB) 0,1% < 0,1% Polybromované difenylethery (PBDE) 0,1% < 0,1% Bis (2-ethylhexyl) alát (DEHP) 0,1% < 0,1% Butyl benzyl alát (BBP) 0,1% < 0,1% Dibutyl alát (DBP) 0,1% < 0,1% Diisobutyl alát (DIBP) 0,1% < 0,1%
Skutečná koncen-
trace
Některé součás produktů jak je uvedeno výše jsou vyloučeny podle Přílohy III směrnic RoHS2 (viz níže). Výjimky vyloučených součás:
• Rtuť v chladných katodových zářivkových lampách a venkovních zářivkových lampách (CCFL a EEFL) pro speciální účely nepřekračující (na lampu):
 Krátká délka ( 500 mm): maximálně 3,5 mg na lampu.  Střední délka (> 500 mm a 1 500 mm): maximálně 5 mg na lampu.  Dlouhá délka (> 1 500 mm): maximálně 13 mg na lampu.
• Olovo ve skle katodových paprskových trubic.
• Olovo ve skle uorescenčních trubic nepřesahující 0,2 % podle hmotnos.
• Olovo jako doplňkový prvek v hliníku, který obsahuje až 0,4 % olova podle hmotnos.
• Slina mědi obsahující až 4 % olova podle hmotnos.
39
• Olovo ve vysokoteplotních pájkách (například sliny olova, které obsahují 85 % nebo více hmotnos olova).
• Elektrické a elektronické součástky obsahující olovo ve skle a keramice jiné, než dielektrická keramika v kondenzátorech, například piezoelektrická zařízení, nebo ve skelných nebo keramických sloučeninách.

Indické omezení nebezpečných látek

Vyjádření k omezení nebezpečných látek (Indie). Tento produkt splňuje „India E-waste Rule 2011“ (Indická pravidla pro elektronický odpad z roku 2011), která zakazuj používání olova, rtu, kadmia, šesmocného chrómu, polybromovaných bifenylů (PBB) a polybromovaného difenyletheru (PBDE) v koncentracích převyšujících 0,1% hmotnost a 0,01% hmotnos pro kadmium, kromě výjimek stanovených v Plánu 2 těchto pravidel.
Likvidace produktu po skončení životnos
Společnost ViewSonic® respektuje životní prostředí a je zavázána pracovat a žít ekologicky. Děkujeme vám, že jste součás chytřejšího a ekologičtějšího používání výpočetní techniky. Další informace najdete na Webu společnos ViewSonic®.
USA a Kanada:
http://www.viewsonic.com/company/green/recycle-program/
Evropa:
http://www.viewsoniceurope.com/eu/support/call-desk/
Tchaj-wan:
hps://recycle.epa.gov.tw/
40

Informace o autorských právech

Copyright© ViewSonic® Corporaon, 2021. Všechna práva vyhrazena.
Macintosh a Power Macintosh jsou registrované ochranné známky společnos Apple Inc.
Microso, Windows a logo Windows jsou ochranné známky společnos Microso Corporaon registrované v USA a dalších zemích.
ViewSonic®, logo se třemi ptáky, OnView, ViewMatch a ViewMeter jsou registrované ochranné známky společnos ViewSonic® Corporaon.
VESA je registrovaná ochranná známka sdružení Video Electronics Standards Associaon. DPMS, DisplayPort a DDC jsou ochranné známky sdružení VESA.
ENERGY STAR® je registrovaná ochranná známka americké agentury pro ochranu životního porstředí EPA (Environmental Protecon Agency).
Jako partner programu ENERGY STAR® se společnost ViewSonic® Corporaon zavázala, že tento produkt bude splňovat zásady programu ENERGY STAR® pro úsporu energie.
Prohlášení: Společnost ViewSonic® Corporaon neodpovídá za technické nebo redakční chyby nebo nedostatky v tomto dokumentu ani za náhodné nebo následné škody vzniklé použim tohoto dokumentu nebo produktu.
V zájmu neustálého zdokonalování produktů si společnost ViewSonic® Corporaon vyhrazuje právo na změnu specikací produktu bez předchozího upozornění. Změna informací v tomto dokumentu bez předchozího upozornění vyhrazena.
Tento dokument nesmí být kopírován, rozšiřován nebo převáděn do jakékoliv formy a pro jakékoli účely bez předchozího písemného svolení společnos ViewSonic® Corporaon.
XG2405-2_XG2705-2_UG_CZE_1a_20210323
41

Zákaznické služby

Chcete-li získat technickou odbornou pomoc nebo provést servis produktu, vyhledejte kontakt v následující tabulce nebo se obraťte na prodejce.
POZNÁMKA:  Budete potřebovat výrobní číslo produktu.
Země/oblast Web Země/oblast Web
Asijsko-pacická oblast a Afrika
Australia
中国 (China)
Hong Kong (English)
Indonesia
日本 (Japan)
Malaysia
Myanmar
New Zealand
Philippines
臺灣 (Taiwan)
Việt Nam
www.viewsonic.com/au/
www.viewsonic.com.cn
www.viewsonic.com/hk-en/
www.viewsonic.com/id/
www.viewsonic.com/jp/
www.viewsonic.com/my/
www.viewsonic.com/mm/
www.viewsonic.com/nz/
www.viewsonic.com/ph/
www.viewsonic.com/tw/
www.viewsonic.com/vn/
Bangladesh
香港 (繁體中文)
India
Israel
Korea
Middle East
Nepal
Pakistan
Singapore
ประเทศไทย
South Africa & Maurius
www.viewsonic.com/bd/
www.viewsonic.com/hk/
www.viewsonic.com/in/
www.viewsonic.com/il/
www.viewsonic.com/kr/
www.viewsonic.com/me/
www.viewsonic.com/np/
www.viewsonic.com/pk/
www.viewsonic.com/sg/
www.viewsonic.com/th/
www.viewsonic.com/za/
Severní a jižní Amerika
United States
Lan America
www.viewsonic.com/us
www.viewsonic.com/la
Evropa
Europe
Deutschland
Россия
Türkiye
United Kingdom
www.viewsonic.com/eu/
www.viewsonic.com/de/
www.viewsonic.com/ru/
www.viewsonic.com/tr/
www.viewsonic.com/uk/
Canada
France
Қазақстан
España
Україна
www.viewsonic.com/us
www.viewsonic.com/fr/
www.viewsonic.com/kz/
www.viewsonic.com/es/
www.viewsonic.com/ua/
42

Omezená záruka

Monitor ViewSonic®
Rozsah záruky:
ViewSonic® zaručuje, že její produkty budou v záruční době pracovat bez vad na materiálu a provedení. Dojde-li během záruční doby k závadě produktu způsobené vadou materiálu nebo provedení, společnost ViewSonic® produkt opraví nebo vymění za podobný produkt. Učiní tak podle vlastního uvážení a jako jediné nápravné opatření vůči vám. Vyměněný produkt nebo jeho vnitřní součás mohou obsahovat znovu vyrobené nebo repasované součástky nebo komponenty. Na opravený nebo náhradní produkt nebo díly nebo součástky se bude vztahovat zbývající délka původní omezené záruky zákazníka a záruční doba nebude prodloužena. Společnost ViewSonic® neposkytuje žádnou záruku na soware třech stran, který může být součás produktu nebo nainstalovaný zákazníkem, instalace neoprávněných hardwarových dílů nebo součás (například lamp projektorů). (Viz část: „Co je vyloučeno ze záruky a na co se záruka nevztahuje“).
Platnost záruční doby:
Na displeje ViewSonic® se vztahuje záruka od 1 do 3 let v závislos na zemi zakoupení, pro všechny součás včetně zdroje světla a na veškerou práci od data zakoupení prvním spotřebitelem.
Koho záruka chrání:
Tato záruka se vztahuje pouze na prvního kupujícího-spotřebitele.
Co je vyloučeno ze záruky a na co se záruka nevztahuje:
• Produkt, jehož sériové číslo bylo upraveno, odstraněno nebo znečitelněno.
• Poškození, zhoršení nebo nefungování z následujících příčin:
 nehoda, nesprávné používání, nedbalost, požár, voda, blesk nebo jiné
přírodní živly, neoprávněné úpravy produktu nebo nedodržení pokynů dodaných s produktem.
 Oprava nebo pokus o opravu osobou, která nebyla oprávněna společnos
ViewSonic®.
 PCI nenese odpovědnost za poškození nebo ztrátu programu, dat nebo
vyměnitelných paměťových médií.  Běžné opotřebení.  Odebrání nebo instalace produktu.
• Ztráta sowaru nebo dat, ke které může dojít při opravě nebo výměně.
43
• Poškození produktu při přepravě.
• Příčiny mimo produkt, například výkyvy nebo výpadky elektrické energie.
• Použi spotřebního materiálu nebo náhradních dílů, které nesplňují specikace společnos ViewSonic.
• Zanedbání pravidelné údržby produktu podle pokynů v této uživatelské příručce ze strany uživatele.
• Veškeré další příčiny, které se nevztahují k závadě produktu.
• Poškození způsobené dlouhodobým zobrazením stackých (nepohyblivých) obrazu (rovněž označováno jako vypálení obrazu).
• Soware - jakýkoli soware třech stran, který může být součás produktu nebo nainstalovaný zákazníkem.
• Hardware/příslušenství/díly/součás – instalace neoprávněných hardwarových dílů nebo součás (například lamp projektorů).
• Poškození nebo znehodnocení povrchové úpravy skříně monitoru nevhodným čištěním, jak je uvedeno v uživatelské příručce k produktu.
• Servisní poplatky za demontáž, montáž a zprovoznění, včetně montáže produktu na stěnu.
Zajištění servisu:
• Informace o servisu v záruční době získáte od Zákaznické podpory společnos ViewSonic® (viz stránka „Zákaznický servis“). Budete vyzváni k poskytnu sériového čísla produktu.
• Pro zajištění servisu v záruční době budete vyzváni, abyste poskytli: (a) originální doklad o nákupu s datem, (b) vaše jméno, (c) vaši adresu, (d) popis problému a (e) sériové číslo produktu.
• Odevzdejte nebo odešlete produkt vyplaceně v původním obalu některému z pověřených servisních středisek ViewSonic® nebo společnos ViewSonic®.
• Informace o nejbližším servisním středisku ViewSonic® získáte od společnos ViewSonic®.
Omezení předpokládaných záruk:
Mimo záruky uvedené v tomto dokumentu neexistují žádné výhradní ani předpokládané záruky, včetně předpokládaných záruk obchodovatelnos a vhodnos pro určitý účel.
44
Vyloučení škod:
Jedinou povinnos společnos ViewSonic je uhrazení opravy nebo výměny produktu. Společnost ViewSonic® nenese odpovědnost za:
• Škody na jiném majetku způsobené závadami produktu, škody způsobené požemi, ztrátou používání produktu, ztrátou času, ztrátou zisku, ztrátou obchodní příležitos, ztrátou dobré vůle, střetem obchodních vztahů nebo jinou komerční ztrátou, a to i v případě, že společnost byla na možnost těchto škod upozorněna.
• Veškeré další náhodné, následné nebo jiné škody.
• Veškeré nároky jiné strany vůči spotřebiteli.
• Oprava nebo pokus o opravu osobou, která nebyla oprávněna společnos ViewSonic®.
Platný právní řád:
Tato záruka vám dává určitá práva; můžete mít rovněž další práva, která se v různých státech liší. Některé státy neumožňují výjimky nebo omezení předpokládaných záruk ani omezení odpovědnos za následné nebo nepřímé škody; v takovém případě se na vás výše uvedená omezení a výjimky nevztahují.
Prodej mimo USA a Kanadu:
Informace o záruce a servisu produktů ViewSonic® prodávaných mimo USA a Kanadu získáte od společnos ViewSonic® nebo od místního prodejce ViewSonic®.
Záruční doba na tento produkt v pevninské Číně (vyjma Hongkongu, Macaa a Thajska) se řídí podmínkami a ujednáními záručního listu na údržbu.
Uživatelé v Evropě a Rusku najdou veškeré podrobnos o poskytované záruce na webu: hp://www.viewsonic.com/eu/ v čás „Support/Warranty Informaon“.
Šablona záručních podmínek na monitor v uživatelské příručce VSC_TEMP_2007
45
Loading...
