Viewsonic XG251G User Guide [ro]

XG251G

Afişaj
Ghidul utilizatorului

Nr. model VS18703

Cod produs: XG251G

Vă mulțumim că ați ales ViewSonic®!

Ca furnizor lider de soluții vizuale la nivel mondial, ViewSonic® este dedicat depășirii
așteptărilor privind evoluția tehnologică, inovația și simplitatea. La ViewSonic®,
considerăm că produsele noastre au potențialul de a avea un impact pozitiv în lume
și suntem convinși că produsul ViewSonic® pe care l-ați ales va funcționa bine.

Încă o dată, vă mulțumim că ați ales ViewSonic®!

2

Măsuri de precauție

Citiți următoarele Măsuri de siguranță înainte de a începe să utilizați dispozitivul.

• Păstrați acest ghid de utilizare într-un loc sigur pentru consultare ulterioară.

• Citiți toate avertizările de siguranță și urmați toate instrucțiunile.

• Stați la cel puțin 18” (45 cm) față de afișaj.

• Permiteți un spațiu liber de cel puțin 4” (10 cm) în jurul dispozitivului pentru a

asigura o ventilație adecvată.

• Amplasați dispozitivul într-o zonă bine ventilată. Nu așezați pe dispozitiv obiecte

care ar putea preveni disiparea căldurii.

• Nu utilizați acest aparat în apropierea surselor de apă. Pentru a reduce riscul de

incendiu sau electrocutare, nu expuneți dispozitivul la umiditate.

• Evitați expunerea aparatului la lumina directă a soarelui sau la alte surse de

căldură susținută.

• Nu instalați lângă surse de căldură, cum ar fi radiatoarele, contoarele de căldură,

sobe sau alte dispozitive (inclusiv amplificatoare) care pot crește temperatura
dispozitivului la niveluri periculoase.

• Utilizați o cârpă moale și uscată pentru a curăța toate suprafețele. Pentru mai

multe informații, consultați secțiunea „Întreținere” din acest manual.

• Evitați să atingeți ecranul, deoarece uleiul se poate colecta pe ecran dacă îl

atingeți.

• Nu atingeți suprafața ecranului cu obiecte ascuțite sau grele, deoarece aceasta

poate provoca deteriorarea ecranului.

• Nu așezați dispozitivul pe cârpe sau alte materiale care pot fi așezate între

produs și mobilierul de susținere.

• Când mutați dispozitivul, aveți grijă să nu lăsați dispozitivul să cadă.

• Nu așezați dispozitivul pe o suprafață neuniformă sau instabilă. Aparatul poate

cădea, ducând la răniri sau defecțiuni.

• Nu așezați obiecte grele pe dispozitiv sau cabluri de conectare.

• Utilizați întotdeauna dulapuri, suporturi sau metode de instalare recomandate

de producătorul setului de dispozitive.

• Folosiți întotdeauna mobilier care poate susține dispozitivul în siguranță.

• Asigurați-vă întotdeauna că dispozitivul nu depășește marginea mobilierului de

suport.

• Nu așezați dispozitivul pe o piesă de mobilier înaltă, de exemplu pe un dulap sau

o bibliotecă, fără a ancora atât piesa de mobilier, cât și dispozitivul, de un suport
adecvat.

• Educați întotdeauna copiii cu privire la pericolul cățărării pe mobilier pentru a

ajunge la televizor.

3

• Nu amplasați monitorul în locuri în care este probabil să fie prezenți copiii.

• Nu așezați articole care ar putea tenta copiii să urce, cum ar fi jucării și

telecomenzi, pe partea superioară a dispozitivului sau a mobilierului pe care este
așezat produsul.

• Dacă sesizați fum, zgomote anormale sau un miros ciudat, opriți de îndată

dispozitivul și contactați reprezentantul ViewSonic®. Continuarea utilizării
dispozitivului este periculoasă.

• Nu încercați să ocoliți dispozitivele de siguranță ale conectorului polarizat sau

de împământare. Un conector polarizat are două lame, una mai lată decât
cealaltă. Un conector de împământare are două lame și un al treilea bolț de
împământare. Lama lată și cel de-al treilea bolț sunt prevăzute pentru siguranța
dvs. În cazul în care ștecherul nu se potrivește în priză, achiziționați un adaptor și
nu încercați să forțați conectorul în priză.

• Când vă conectați la o priză de curent, nu scoateți știftul de împământare.

Asigurați-vă că știfturile de împământare nu sunt demontate niciodată.

• Direcționați și gestionați întotdeauna cablurile și cablurile conectate la

dispozitivul dvs., astfel încât acestea să nu poată fi împiedicate, trase sau
apucate.

• Protejați cablul de alimentare de a fi călcat sau înțepat, în special la priză și în

punctul în care acesta iese din echipament. Asigurați-vă că priza de alimentare
este amplasată în apropierea echipamentului, astfel încât să fie ușor accesibilă.

• Deconectați ștecherul de la priza de curent, dacă dispozitivul nu este folosit

pentru o perioadă lungă de timp.

• Verificați dacă sistemul de distribuție instalat în clădire corespunde. Sistemul ar

trebui să fie echipat cu o siguranță nominală la 120/240 V, 20 A.

• Utilizați numai accesorii/atașamente, cum ar fi cărucioare, suporturi, trepiede,

console sau mese specificate de producător.

• Când se utilizează un cărucior, utilizați cu atenție atunci când mutați

combinația cărucior/echipament, pentru a evita rănirea cauzată de
răsturnarea acestuia.

• Solicitați efectuarea întreținerii de către personal de service calificat. Service-ul

va fi necesar atunci când aparatul a fost deteriorat în orice fel, cum ar fi:

 dacă ștecherul sau cablul de alimentare sunt deteriorate.
 dacă se varsă lichid sau obiecte cad în unitate.
 dacă unitatea a fost expusă la ploaie sau umezeală.
 dacă unitatea nu funcționează normal sau a fost scăpată.

• Când utilizați căști, reglați volumul la niveluri adecvate, sau poate apărea lezarea

auzului.

4

• Fixarea afișajului pe un perete sau un obiect fix folosind frânghie sau alte

dispozitive de fixare poate ajuta la susținerea greutății afișajului, pentru a
preveni căderea acestuia.

Modelul găurii

Pad interfață

Gaură

Specicație și cantate șurub

(L x H)

(l x H x L)

pad

M4 x 10 mm

100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

4 bucăți

Gaură de montare pe perete VESA

VESA wall mounng hole

NOTĂ:

• Dispozitivul de blocare/cablul trebuie să poată rezista la forțe de 100 N.

• Cablul trebuie să fie drept și bine tensionat. Partea din spate a

dispozitivului trebuie să fie orientată către perete, pentru a asigura faptul
că dispozitivul nu se poate înclina sub forțe externe.

• Asigurați-vă că afișajul nu se înclină sub forțe externe la orice înălțime și

unghi de rotație al dispozitivului.

• Dacă afișajul existent va fi păstrat și mutat, ar trebui aplicate aceleași considerații

ca mai sus.

5

Cuprins

Măsuri de precauție .................................................... 3

Introducere ................................................................. 8

Conținutul pachetului ............................................................................................. 8

Prezentare generală ...............................................................................................9

Configurare inițială .................................................... 10

Instalarea suportului ............................................................................................10

Utilizarea ancorei mouse-ului ...............................................................................13

Montare pe perete ...............................................................................................14

Utilizarea fantei de securitate ..............................................................................16

Efectuarea conexiunilor ............................................. 17

Conectarea la rețeaua de alimentare ................................................................... 17

Conectarea dispozitivelor externe opționale .......................................................18

Conexiunea HDMI ................................................................................................. 18

Conexiunea DisplayPort ........................................................................................ 19

Conexiune USB ...................................................................................................... 20

Conexiune audio .................................................................................................... 21

Utilizarea monitorului ............................................... 22

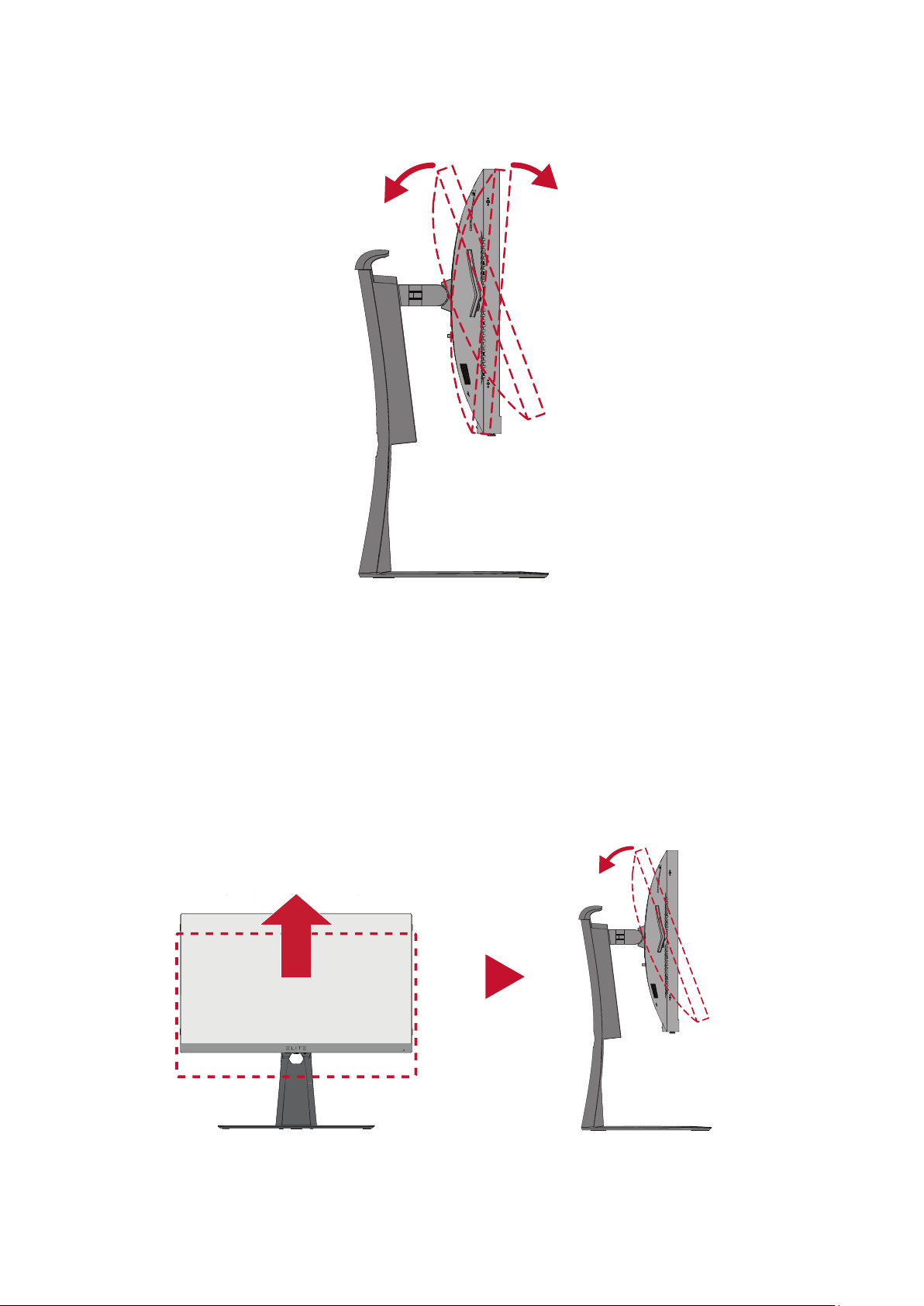

Ajustarea unghiului de vizualizare ........................................................................ 22

Reglarea înălțimii ................................................................................................... 22

Ajustarea unghiului de înclinare: ........................................................................... 23

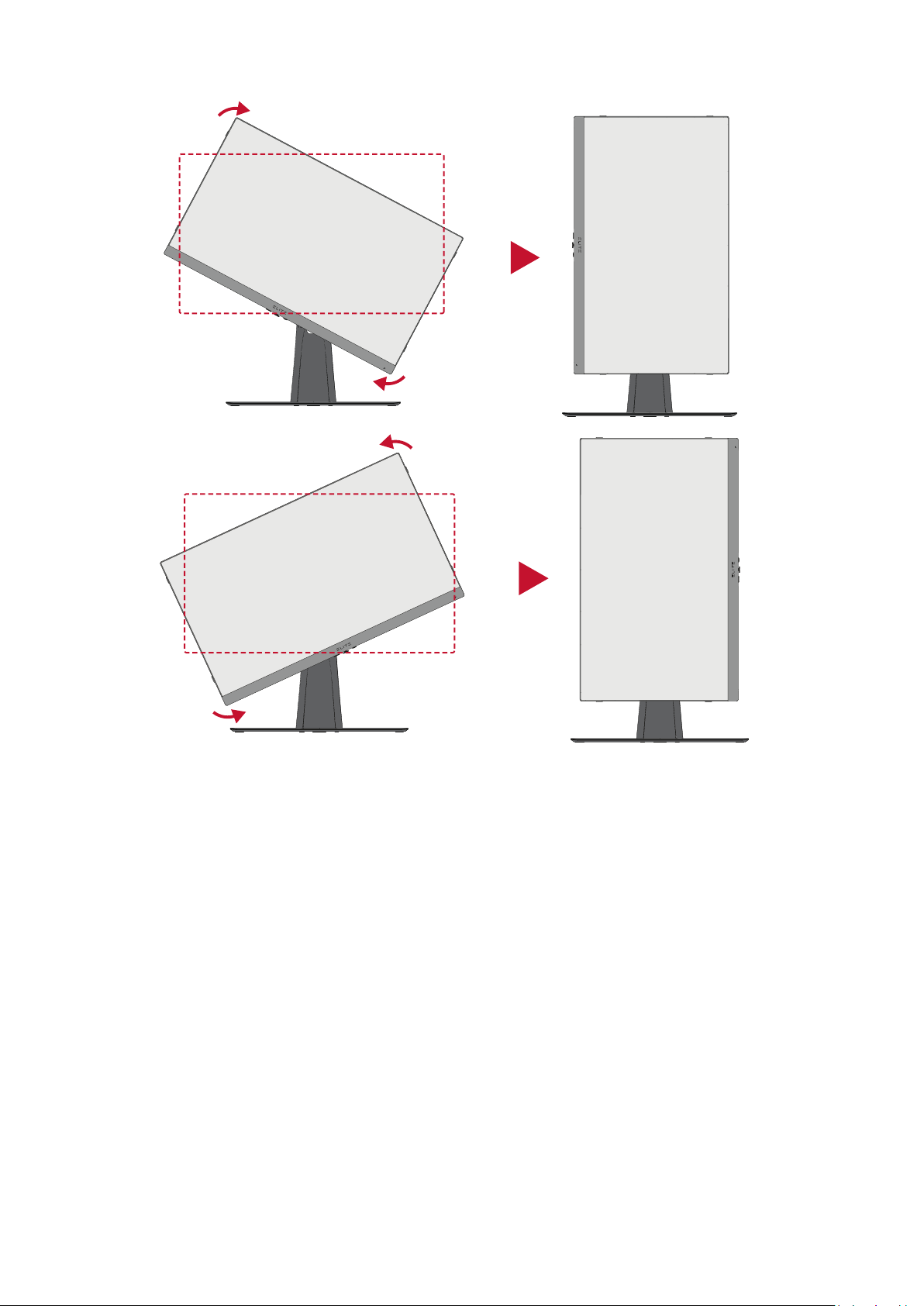

Reglare orientare ecran (pivotare monitor) .......................................................... 23

Ajustarea unghiului de pivotare: ........................................................................... 25

Activarea/dezactivarea dispozitivului ................................................................... 26

Utilizarea tastelor panoului de control ................................................................. 27

Meniu Quick Access (Acces rapid) ........................................................................ 27

Taste rapide ........................................................................................................... 28

Configurarea setărilor ...........................................................................................29

Operațiuni generale .............................................................................................. 29

Arborele meniului afișat pe ecran (OSD) ............................................................... 32

Opțiunile de meniu ................................................................................................ 38

66

Funcții avansate și setări ........................................... 48

NVIDIA Reflex Latency Analyzer (Analizor de latență NVIDIA Reflex) ..................48

Filtrul de lumină albastră și sănătatea ochilor ......................................................50

Accesarea rapidă a configurării filtrului de lumină albastră .................................. 50

Calcularea pauzelor ............................................................................................... 51

Privirea obiectelor îndepărtate ............................................................................. 51

Exerciții pentru ochi și gât ..................................................................................... 51

Acces rapid ...........................................................................................................52

Iluminarea Elite RGB (RGB Elite) ........................................................................... 53

Crosshair (Reticul).................................................................................................54

Anexă ........................................................................ 55

Specificații ............................................................................................................55

Glosar ...................................................................................................................56

Remedierea problemelor .....................................................................................61

Întreținere ............................................................................................................63

Măsuri generale de precauție ............................................................................... 63

Curățarea ecranului ............................................................................................... 63

Curățarea carcasei ................................................................................................. 63

Informații de reglementare și despre servicii ............. 64

Informații privind conformitatea .......................................................................... 64

Declarația de conformitate FCC ............................................................................ 64

Declarația Industry Canada ................................................................................... 64

Conformitatea CE pentru țările europene ............................................................ 64

Declarația de conformitate RoHS2 ........................................................................ 65

Restricția din India privind substanțele periculoase ............................................. 66

Eliminarea produsului la sfârșitul duratei de viață ................................................ 66

Drepturi de autor ..................................................................................................67

Serviciu Clienți ....................................................................................................... 68

Garanție limitată ................................................................................................... 69

7

Introducere

Conţinutul pachetului

• Monitor

• Cablu de alimentare

• Adaptor de alimentare

• Cablu video

• Ghid de pornire rapidă

NOTĂ: Cablurile de alimentare și cablurile video incluse în pachetul dvs. pot

varia în funcție de țara dvs. Contactați distribuitorul local pentru mai
multe informații.

8

Prezentare generală

Vedere din faţă

Tastă de acces

Ecran așaj

Indicator LED

pentru alimentare

Tastă de pornire

rapid

Tasta Joy

Vedere din spate

1 1

234

5

6

1. HDMI 2. DisplayPort 3. Ieșire audio

4. USB ascendent 5. USB descendent 6. Intrare c.c.

NOTĂ: Pentru mai multe informații despre tasta [●] / [◄] / [►] / [▲] / [▼] și

funcțiile sale, consultați „Taste rapide” la pagina 28.

9

Congurare inițială

Această secțiune conține instrucțiuni detaliate pentru congurarea monitorului.

Instalarea suportului

1. Puneți dispozivul pe o suprafață plană și stabilă cu ecranul în jos.

2. Aliniați și conectați cele două (2) puncte de pe baza suportului monitorului cu

gâtul suportului monitorului.

3. Ulizați șurubul capturat în suportul monitorului și xați-l la gâtul monitorului.

10

4. Aliniați și glisați cârligele superioare ale suportului în fantele de montare a

suportului, după cum se arată în imaginea de mai jos:

NOTĂ: Asigurați-vă că suportul este securizat, iar clapeta de eliberare rapidă se

xează.

11

5. Folosind mânerul suportului, ridicați dispozivul în poziție vercală pe o

suprafață plană și stabilă.

NOTĂ: Așezați întotdeauna aparatul pe o suprafață plană și stabilă. În caz

contrar, acesta poate cădea și poate deteriora aparatul și/sau poate
provoca vătămări corporale.

12

Ulizarea ancorei mouse-ului

În partea din spate a ecranului, sub porturile I/O, sunt incluse două ancore de
mouse. Ulizați-le pentru a preveni glisarea cablului mouse-ului și personalizați
congurarea ulizării mouse-ului.

13

Montare pe perete

Consultați tabelul de mai jos pentru dimensiunile standard ale seturilor de montare
pe perete.

NOTĂ: Ulizați doar un set/suport de montare cercat UL. Pentru a obține

un kit de montare pe perete sau o bază de reglare a înălțimii, contactați
ViewSonic® sau distribuitorul local.

Sarcină

maximă

14 kg 100 x 100 mm 115 x 115 x 2,6 mm Ø 5 mm

NOTĂ: Seturile de montare pe perete se vând separat.

1. Opriți dispozivul și deconectați toate cablurile.

2. Puneți dispozivul pe o suprafață plană și stabilă cu ecranul în jos.

3. Apăsați și mențineți lamela de eliberare rapidă și ridicați cu grijă suportul.

Modelul găurii

(L x H)

Pad interfață

(l x H x L)

Gaură

pad

Specicație și can-

tate șurub

M4 x 10 mm

4 bucăți

4. Apăsați ușor pentru a dezacva cârligele și a scoate suportul.

14

5. Atașați suportul de montare în oriciile de montare VESA din spatele monitorului.

Apoi asigurați-l cu patru (4) șuruburi (M4 x 10 mm).

100 mm

100 mm

6. Urmați instrucțiunile livrate împreună cu setul de montare pe perete pentru a

monta monitorul pe perete.

15

Ulizarea fantei de securitate

Pentru a preveni furtul dispozivului, ulizați un dispoziv de blocare a fantelor de
securitate pentru a xa dispozivul pe un obiect x.

În plus, xarea monitorului pe un perete sau obiect x cu ajutorul unui cablu de
siguranță poate ajuta la susținerea greutății monitorului, pentru a preveni căderea
acestuia.

Mai jos este un exemplu de instalare a unui dispoziv de blocare a fantei de
securitate pe o masă.

16

Efectuarea conexiunilor

Această secțiune vă ghidează asupra conectării monitorului la alte echipamente.

Conectarea la rețeaua de alimentare

1. Conectați cablul de alimentare la sursa de alimentare.

2. Conectați adaptorul de alimentare la mufa de intrare de curent connuu din

spatele dispozivului.

3. Conectați ștecherul la o sursă de alimentare.

3

2

1

17

Conectarea dispozivelor externe opționale

Conexiunea HDMI

Conectați un capăt al unui cablu HDMI la portul HDMI al monitorului. Și conectați
celălalt capăt al cablului la conectorul HDMI de la computer.

NOTĂ: Monitorul este echipat cu două porturi HDMI 2.0.

21

18

Conexiunea DisplayPort

Conectați un capăt al cablului DisplayPort la conectorul DisplayPort. Și conectați
celălalt capăt al cablului DisplayPort la conectorul DisplayPort sau mini DP de la
computer.

NOTĂ: Pentru a conecta monitorul la portul Thunderbolt (v. 1 și 2) de pe Mac,

conectați capătul mini DP al „cablului mini DP - DisplayPort” la ieșirea
Thunderbolt de la Mac. Apoi conectați celălalt capăt al cablului la portul
DisplayPort al computerului.

19

Conexiune USB

Conectați un capăt al unui cablu USB la un port USB al dispozivului. Și conectați
celălalt capăt al cablului la conectorul USB de la computer.

NOTĂ: Monitorul acceptă două (2) puri de porturi USB. La efectuarea

conexiunii/conexiunilor, respectați următoarele instrucțiuni:

• Două (2) porturi USB Type A: Conexiune pentru dispozive periferice
Type A (de exemplu, dispozive de stocare, tastatură, mouse).

 NOTĂ: Pentru a uliza periferice, asigurați-vă că PC-ul este

conectat și la portul USB de p B al monitorului.

 NOTĂ: Pentru analiza de latență NVIDIA Reex, conectați mouse-

ul la portul USB cu sigla mouse-ului ( ). Aați mai multe la
pagina 48.

• Un (1) port USB Type B: Conectați cablul USB de p B (pătrat cu 2
colțuri tăiate) la acest port și apoi conectați celălalt capăt al cablului la
portul USB downstream al computerului.

NOTĂ: Portul USB de p A de lângă portul USB de p B poate accepta încărcare

rapidă de 5 V/2,1 A. Celelalte două porturi USB de p A pot accepta
încărcarea 5 V/0,9 A.

20

Conexiune audio

Conectați mufa audio a cășlor la portul Ieșire audio al monitorului. În plus, puteți
conecta monitorul la o bară de sunet ulizând un cablu audio.

NOTĂ: Monitorul este echipat și cu difuzoare duale.

21

Ulizarea monitorului

Ajustarea unghiului de vizualizare

Pentru o vizualizare opmă, puteți regla unghiul de vizualizare prin oricare din
următoarele metode:

Reglarea înălțimii

Coborâți sau ridicați monitorul la înălțimea dorită (de la 0 până la 120 mm).

NOTĂ: Când reglați, apăsați ferm de-a lungul căii de reglare, ținând monitorul cu

ambele mâini de ecare parte.

22
