Viewsonic WPG-350 User Manual

ViewSonic

®

WPG-350

Wireless Presentation Gateway

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

Ɋɭɤɨɜɨɞɫɬɜɨɩɨɥɶɡɨɜɚɬɟɥɹ

- ٺҢЙыġĩᖅᡝĪ

- ሢ၊࿁࿳ġĩ⇷␅Ī

Model No. : VS12526

Übereinstimmungserklärung

FCC-Erklärung

Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und erfüllt die Anforderungen für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Richtlinien sollen einen angemessenen Schutz gegen Empfangsstörungen im Wohnbereich gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und kann, sofern es nicht in Übereinstimmung mit diesen Anweisungen installiert und betrieben wird, Rundfunkstörungen verursachen. Es kann jedoch

QLFKWJDUDQWLHUWZHUGHQGDVVEHLHLQHUVSH]L¿VFKHQ,QVWDOODWLRQNHLQH6W|UXQJHQDXIWUHWHQ6ROOWH

dieses Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- oder Einschalten des Gerätes überprüft werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Neuausrichtung oder Neuplatzierung der Empfangsantenne.

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an eine Steckdose, die an einen anderen Stromkreis als der Empfänger angeschlossen ist.

• Hinzuziehen des Händlers oder eines erfahrenen Rundfunk- und Fernsehtechnikers.

Warnung: Nehmen Sie bitte zur Kenntnis, dass Ihr Betriebsbefugnis für dieses Gerät durch

bQGHUXQJHQRGHU0RGL¿NDWLRQHQGHV*HUlWHVRKQHDXVGUFNOLFKH=XVWLPPXQJYRQGHUIUGLH

Einhaltung zuständigen Seite ungültig werden kann.

Für Kanada

• Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen ICES-003Bestimmungen.

• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE-Konformität für europäische Länder

Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Nieders pannungsrichtlinie 2006/95/EG.

Die folgende Information gilt nur für Mitgliedsstaaten der EU:

Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss.

Falls die in diesem Gerät inbegriffenen Batterien, Akkus oder Knopfbatterien die chemische Bezeichnung Hg, Cd oder Pb haben, dann bedeutet es, dass die Batterien Schwermetall über einen Wert von 0,0005% Quecksilber, oder über 0,002% Cadmium, oder über 0,004% Blei enthalten.

WPG-350ViewSonic

FCC-Erklärung zur Strahlungsaussetzung

Dieses Gerät sollte so installiert werden, dass stets ein Minimalabstand von 20 cm zwischen Antenne und den Körpern von Personen gegeben ist. Dieses WLAN-Modul erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Industry Canada-Hinweis

Dieses WLAN-Modul erfüllt die kanadische RSS-210. Um Störungen lizenzierter Dienste zu vermeiden, ist dieses Gerät zum Einsatz in Innenräumen fern von Fenstern vorgesehen, um eine maximale Abschirmung zu gewährleisten. Ein im Freien installiertes Gerät (oder seine Sendeantenne) muss genehmigt werden. Bei der Installation dieses Funkgerätes muss sichergestellt werden, dass die Antenne so aufgestellt oder ausgerichtet wird, dass keine HFFelder abgestrahlt werden, welche die Health Canada-Grenzwerte für den allgemeinen Betrieb in der Öffentlichkeit überschreiten; siehe „Safety Code 6“, erhältlich über die Health CanadaInternetseiten unter www.hc-sc.gc.ca/rpb.

R & TTE-Hinweis

Dieses WLAN-Modul erfüllt die wesentlichen Anforderungen der R & TTE-Richtlinie der Europäischen Union (1999/5/EC). Dieses Gerät erfüllt die folgenden Konformitätsnormen:

ETSI EN 300 328V1.7.1 (2006) EN 301 489-01 V1.6.1 (2005) EN 301 489-17 V1.2.1 (2002) EN 62311 (2008)

Länder: Deutschland, Großbritannien, Niederlande, Belgien, Schweden, Dänemark, Finnland,

Frankreich, Italien, Spanien, Österreich, Irland, Portugal, Griechenland, Luxemburg, Estland, Lettland, Litauen, Tschechien, Slowakei, Slowenien, Ungarn, Polen, Malta.

WPG-350ViewSonic

RoHS-Konformitätserklärung

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Vorgeschlagene

Substanz

Blei (Pb) 0.1% < 0.1%

Quecksilber (Hg) 0.1% < 0.1%

maximale

Konzentration

Tatsächliche Konzentration

Cadmium

Sechswertiges Chrom (Cr6+) 0.1% < 0.1%

Polybromierte Biphenyle (PBB) 0.1% < 0.1%

Polybromierte Diphenylether (PBDE) 0.1% < 0.1%

Manche Produktkomponenten sind im Anhang der RoHS-Richtlinie wie unten beschrieben ausgenommen:

Beispiele von ausgenommenen Komponenten:

4XHFNVLOEHULQ.RPSDNWOHXFKWVWRIÀDPSHQLQHLQHU+|FKVWPHQJHYRQPJMH/DPSHXQGLQ

anderen Lampen, die in dem Anhang der RoHS-Richtlinie nicht gesondert aufgeführt sind.

2. Blei im Glas von Kathodenstrahlröhren, elektronischen Bauteilen, Leuchtstoffröhren und in

keramischen Elektronikbauteilen (z.B. piezoelektronische Bauteile).

3. Blei in hochschmelzenden Loten (d.h. Lötlegierungen auf Bleibasis mit einem Massenanteil

von mindestens 85% Blei).

(Cd)

0.01% < 0.01%

4. Blei als Legierungselement in Stahl mit einem Bleianteil von bis zu 0,35 Gewichtsprozent, in

Aluminium mit einem Bleianteil von bis zu 0,4 Gewichtsprozent und in Kupferlegierungen mit einem Bleianteil von bis zu 4 Gewichtsprozent.

WPG-350ViewSonic

Copyright informationen

Copyright© 2009 ViewSonic© Corporation. Alle Rechte vorbehalten. Apple, Mac und ADB sind eingetragene Warenzeichen von Apple Inc. Microsoft, Windows, Windows NT, und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und in anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, und OnView sind eingetragene Warenzeichen der ViewSonic Corporation. VESA und SVGA sind eingetragene Warenzeichen der Video Electronics Standards Association. DPMS und DDC sind Warenzeichen von VESA. PS/2, VGA und XGA sind eingetragene Warenzeichen der International Business Machines Corporation. Ausschlusserklärung: Die ViewSonic Corporation haftet nicht für hierin enthaltene technische oder redaktionelle Fehler und Auslassungen; weder für zufällige noch für Folgeschäden, die aus der Nutzung dieses Materials oder der Leistung oder des Betriebes dieses Produktes resultieren. Im Interesse fortwährender Produktverbesserungen behält sich die ViewSonic Corporation das

5HFKWYRU3URGXNWVSH]L¿NDWLRQHQRKQH$QNQGLJXQJ]XlQGHUQbQGHUXQJHQGHU,QIRUPDWLRQHQ

in diesem Dokument sind vorbehalten. Kein Teil dieses Dokumentes darf ohne zuvorige schriftliche Erlaubnis der ViewSonic

&RUSRUDWLRQNRSLHUWUHSURGX]LHUWRGHUDXILUJHQGHLQH:HLVHXQG]XMHGZHGHQ=ZHFNHQ

übertragen werden.

Produktregistrierung

Um Ihren zukünftigen Anforderungen entgegen zu kommen und weitere Produktinformationen zu erhalten, sobald sie zur Verfügung stehen, registrieren Sie Ihr Produkt im Internet unter der URL: www.viewsonic.com. Mit Hilfe des ViewSonic-Assistenten auf der CD-ROM können Sie außerdem das Registrierungsformular ausdrucken, das Sie dann per Post oder Fax an ViewSonic schicken können.

Für Ihre Unterlagen

Produktname

Modellnummer: Dokumentnummer: Seriennummer: Kaufdatum:

Die Lampe in diesem Produkt enthält Quecksilber. Bitte ordnungsgemäß den Bestimmungen der Umweltgesetze Ihres Aufenthaltsortes

nach entsorgen.

WPG-350 ViewSonic Wireless Presentation Gateway VS12526 WPG-350_UG_DEU Rev. 1A 06-22-09 ____________________________________ ____________________________________

Inhaltsverzeichnis

Kaptitel I Vorstellung des Produkts ...............................................................................4

1-1 Lieferumfang ...................................................................................................4

1-2 Anforderungen.................................................................................................5

1-3 Besondere Funktionsmerkmale .......................................................................6

1-4 Bezeichnungen.................................................................................................7

1-5 Erstinstallation.................................................................................................8

1-5 Erstinstallation.................................................................................................9

Kapitel II Benutzung des WPG....................................................................................11

Kapitel II Benutzung des WPG....................................................................................12

2-1 Prüfen der IP-Adresse des WPG ...................................................................12

2-2 Verbindung zum WPG mithilfe eines Wireless Netzwerkes .........................13

2-3-1 Einstellung der Windows XP IP-Adresse: ..........................................15

2-3-2 Einstellung der Windows Vista IP-Adresse: .......................................16

2-3-3 Einstellung der Macintosh IP-Adresse: .............................................17

Kapitel III Benutzung der Anwendungssoftware (PC Version)...................................18

3-1 Herunterladen und Installieren der Anwendungssoftware.............................18

3-2 Start der Anwendungssoftware und Login ....................................................20

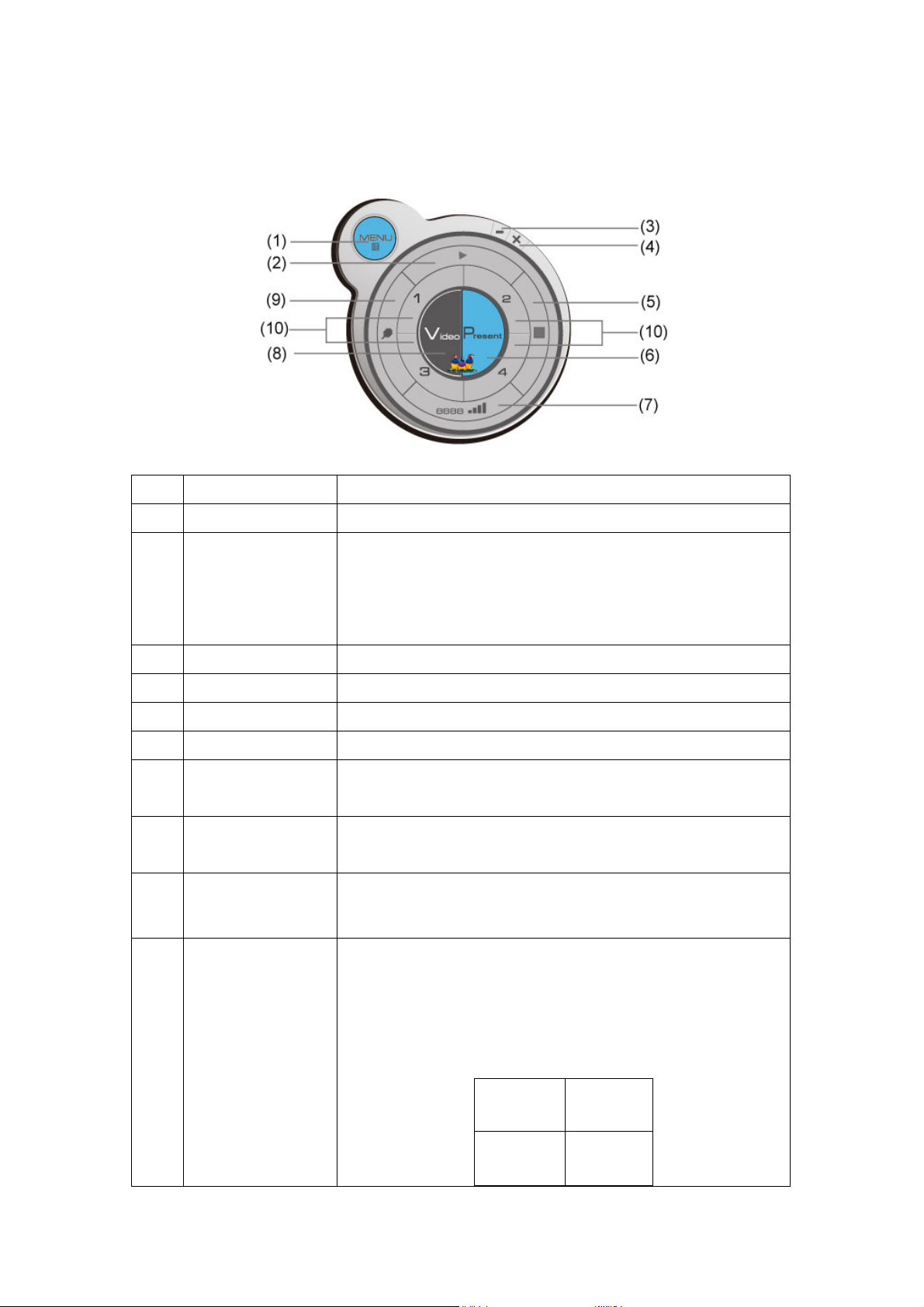

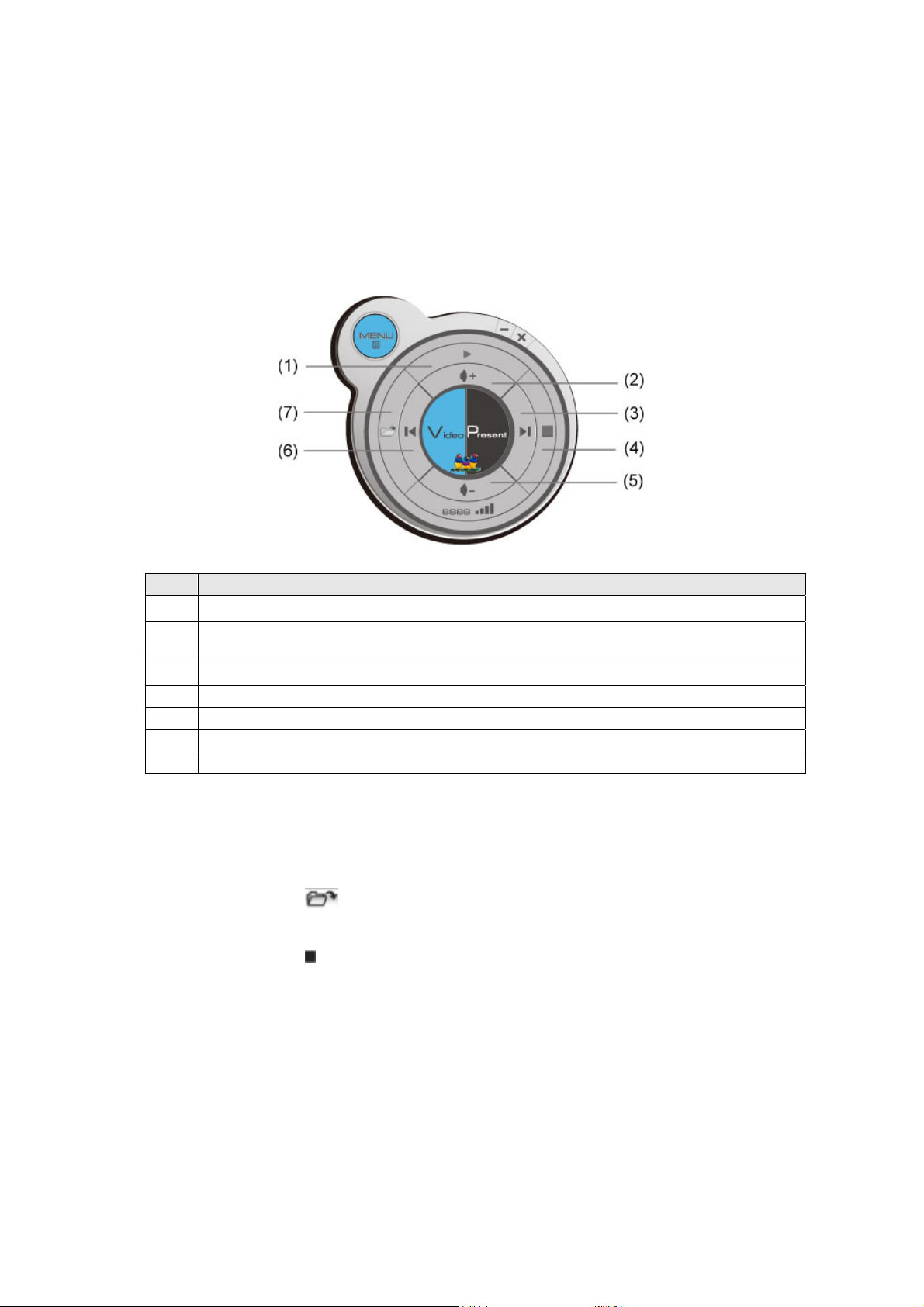

3-2-1 Benutzung der Symbole der Anwendungssoftware ...........................21

3-2-2 Menüliste............................................................................................22

3-3 Video-Wiedergabe (PC Version)....................................................................23

3-4 Viergeteilter Splitscreen (Quarter Split ) .......................................................24

4-1 Herunterladen und Installieren der Anwendungssoftware.............................25

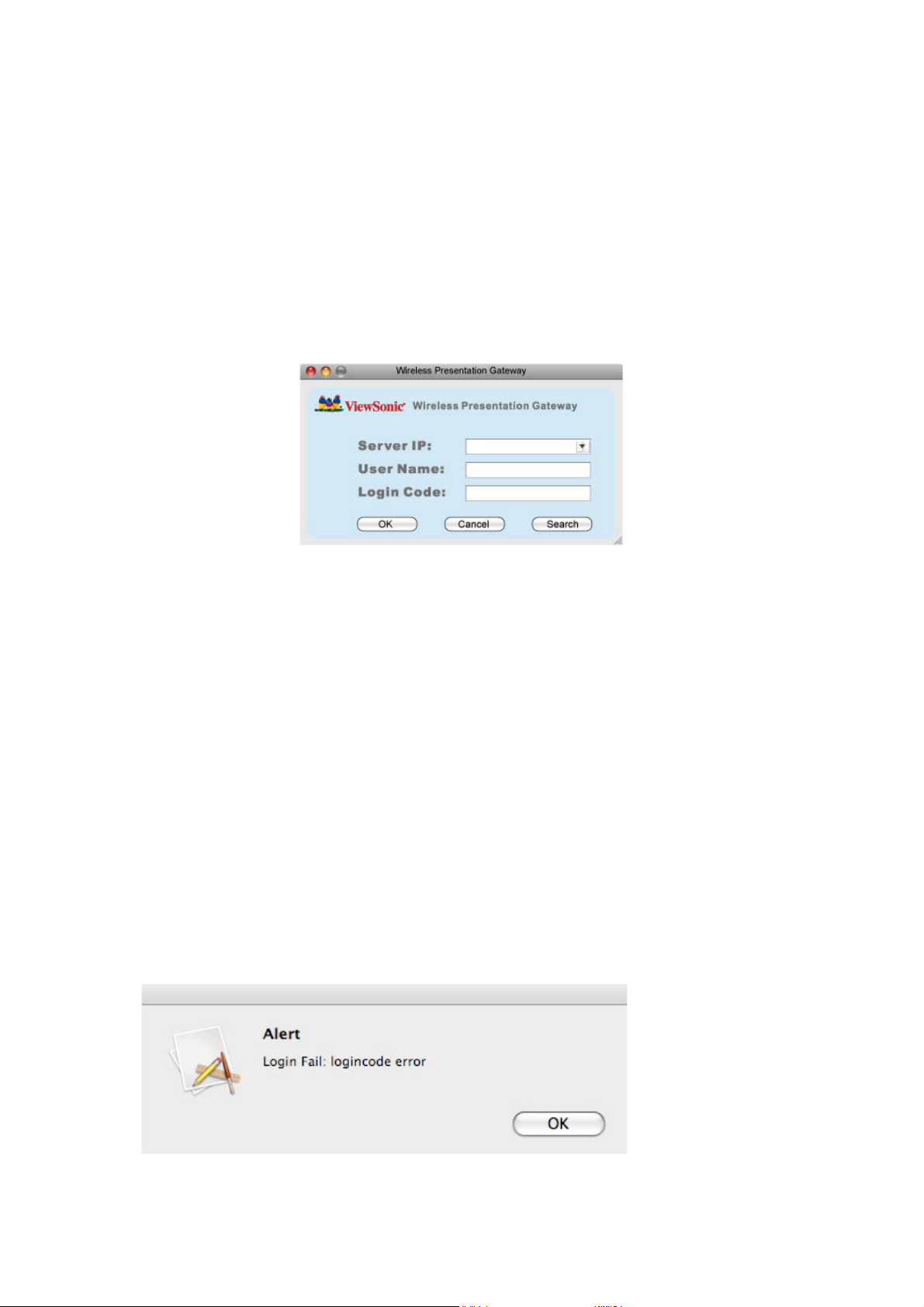

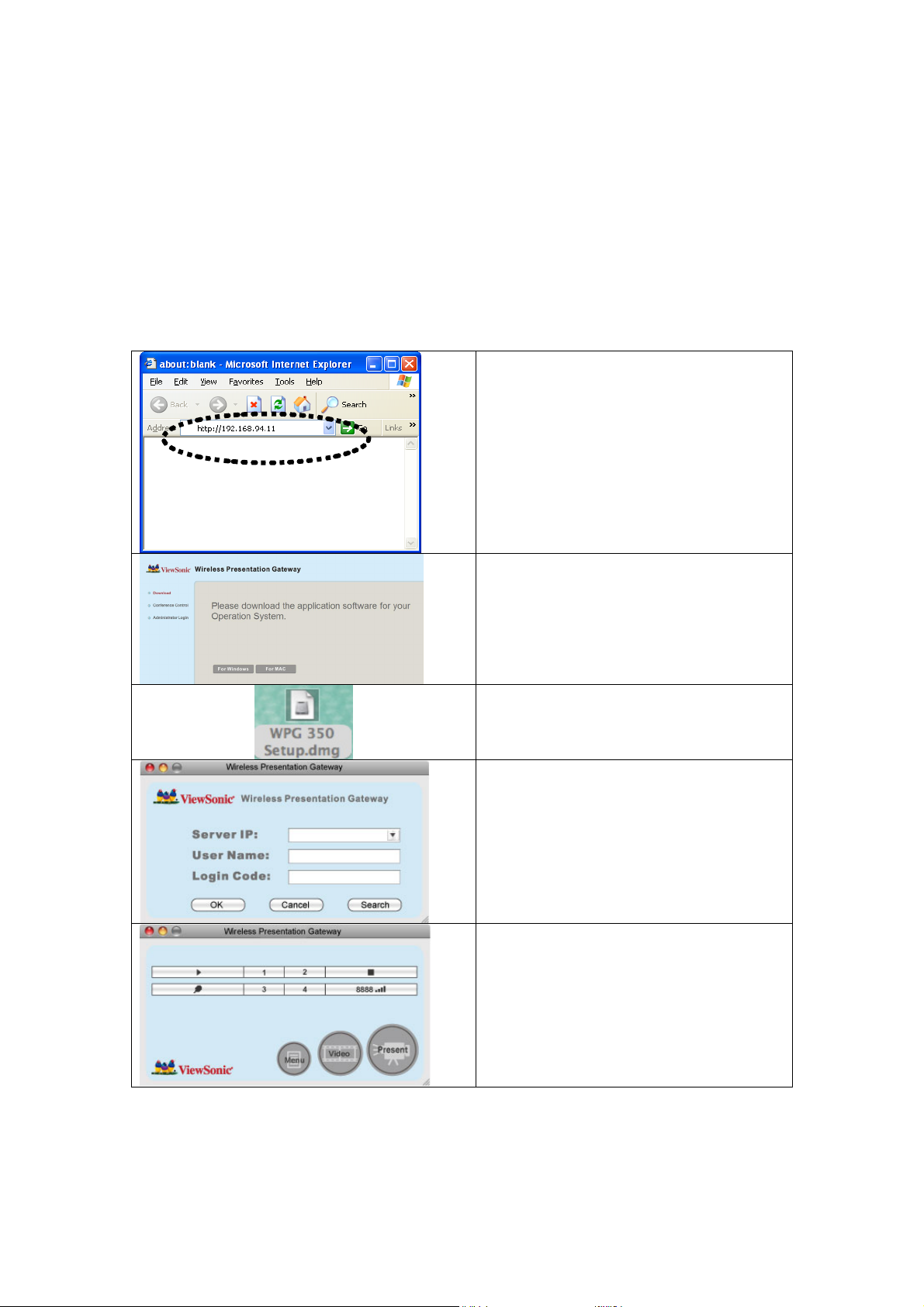

4-2 Start der Anwendungssoftware und Login (MAC Version) ..........................26

4-2-1 Benutzung der Symbole der Anwendungssoftware ...........................27

4-2-2 Menüliste............................................................................................28

4-3 Video-Wiedergabe .........................................................................................29

4-4 Viergeteilter Splitscreen (Quarter Split) (MAC Version) ..............................30

5-1 Konferenzsteuerung.......................................................................................31

5-2 Verbindung mit dem Web-Konfigurationsmenü............................................33

5-3 Status & Info..................................................................................................34

5-4 Netzwerk-Einstellungen (Network Settings).................................................34

5-5 Wireless-Einstellungen (Wireless Settings)...................................................36

5-5-1 ‘Basic’ Einstellungen..........................................................................36

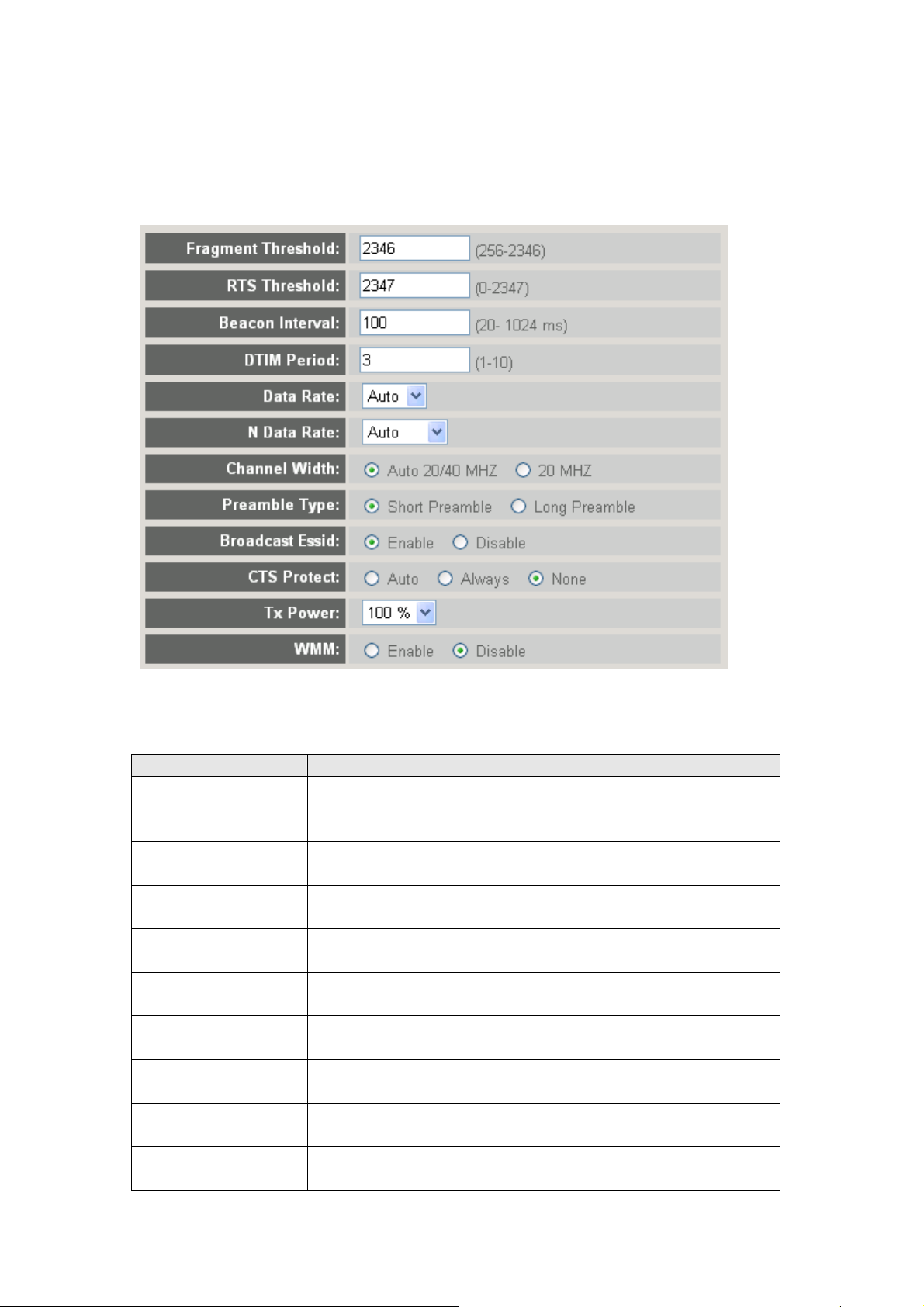

5-5-2 ‘Advanced’ Einstellungen...................................................................38

1

WPG-350ViewSonic

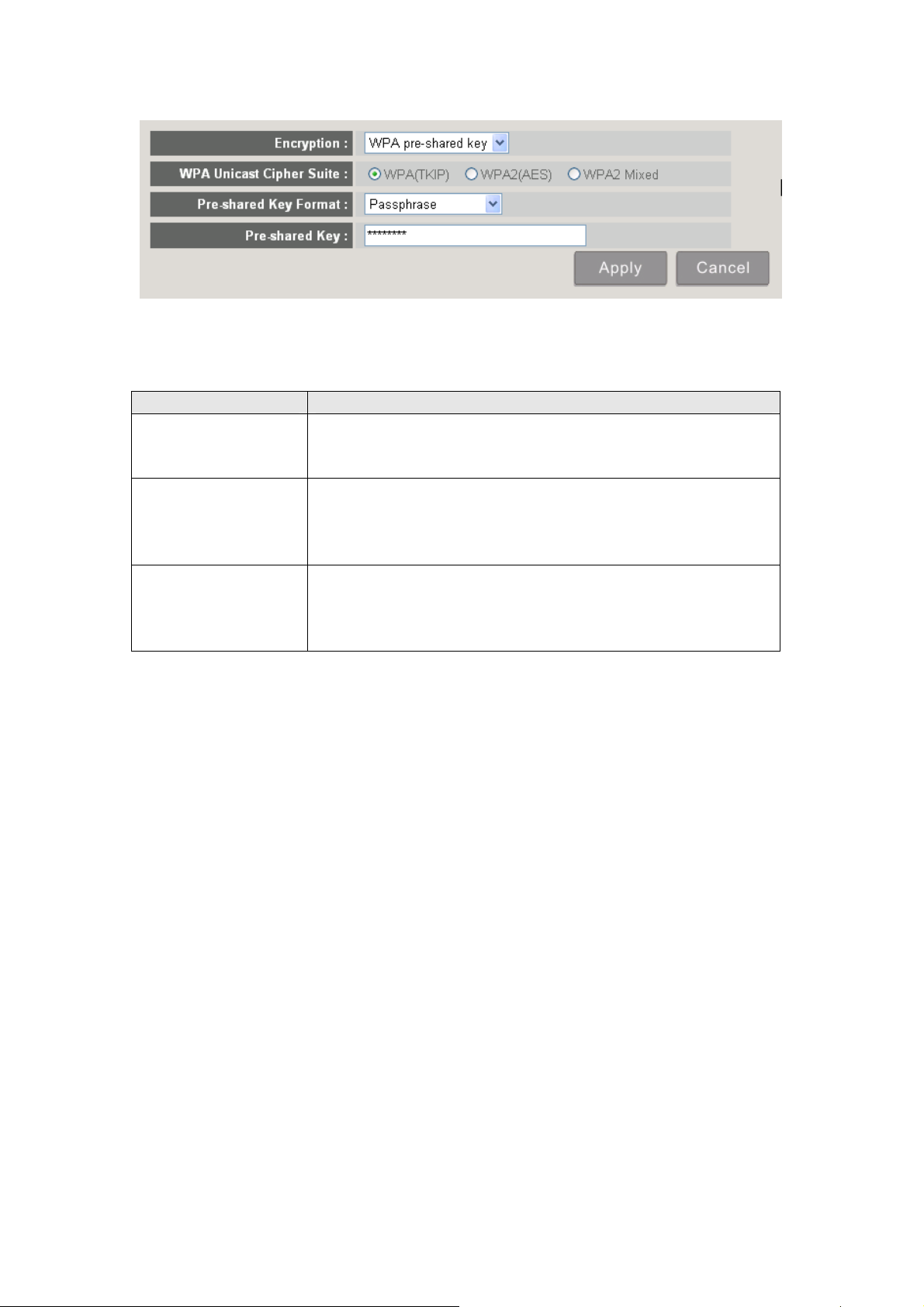

5-5-3 ‘Security’ Einstellungen......................................................................39

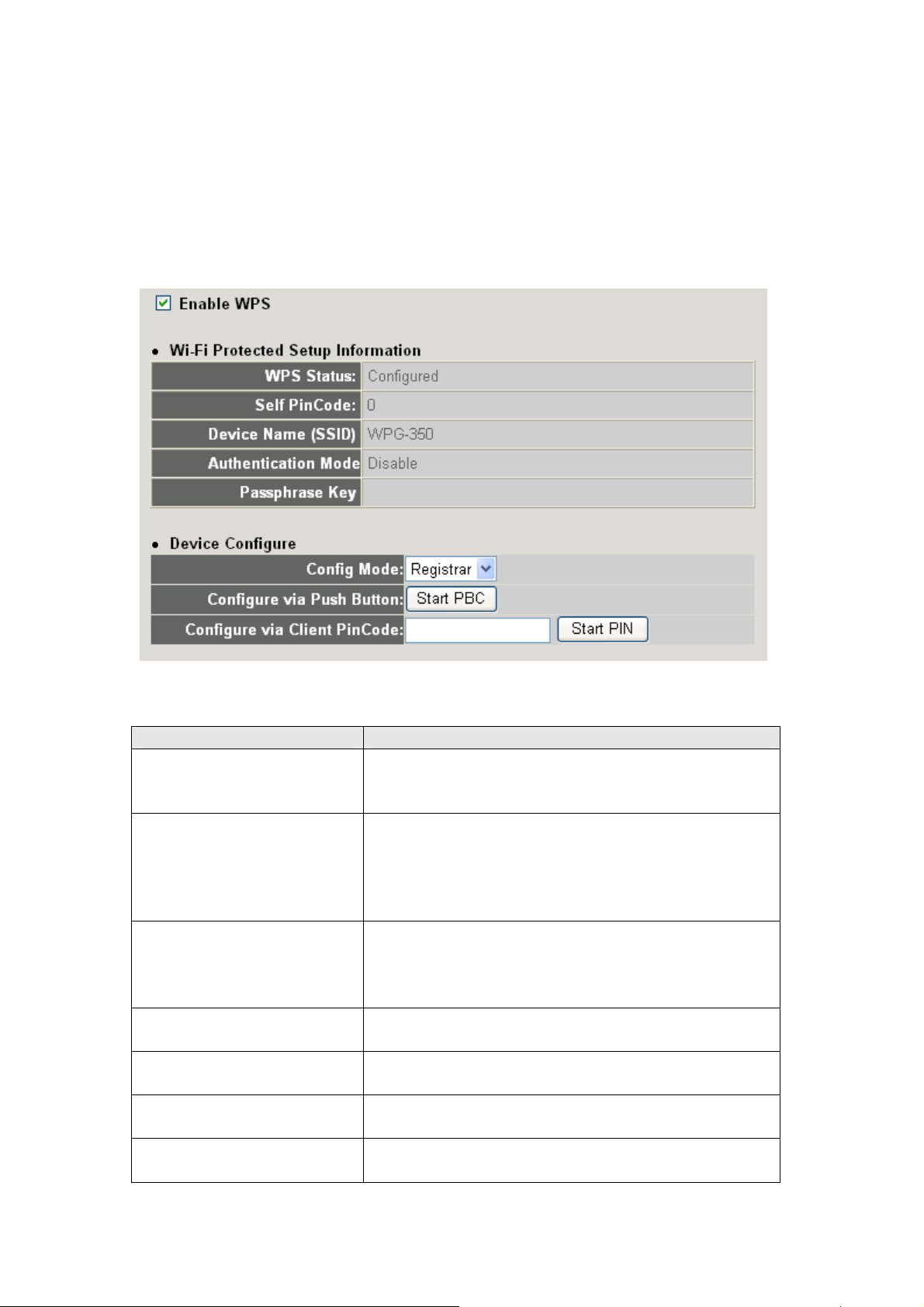

5-5-4 ‘WPS’ Einstellungen...........................................................................44

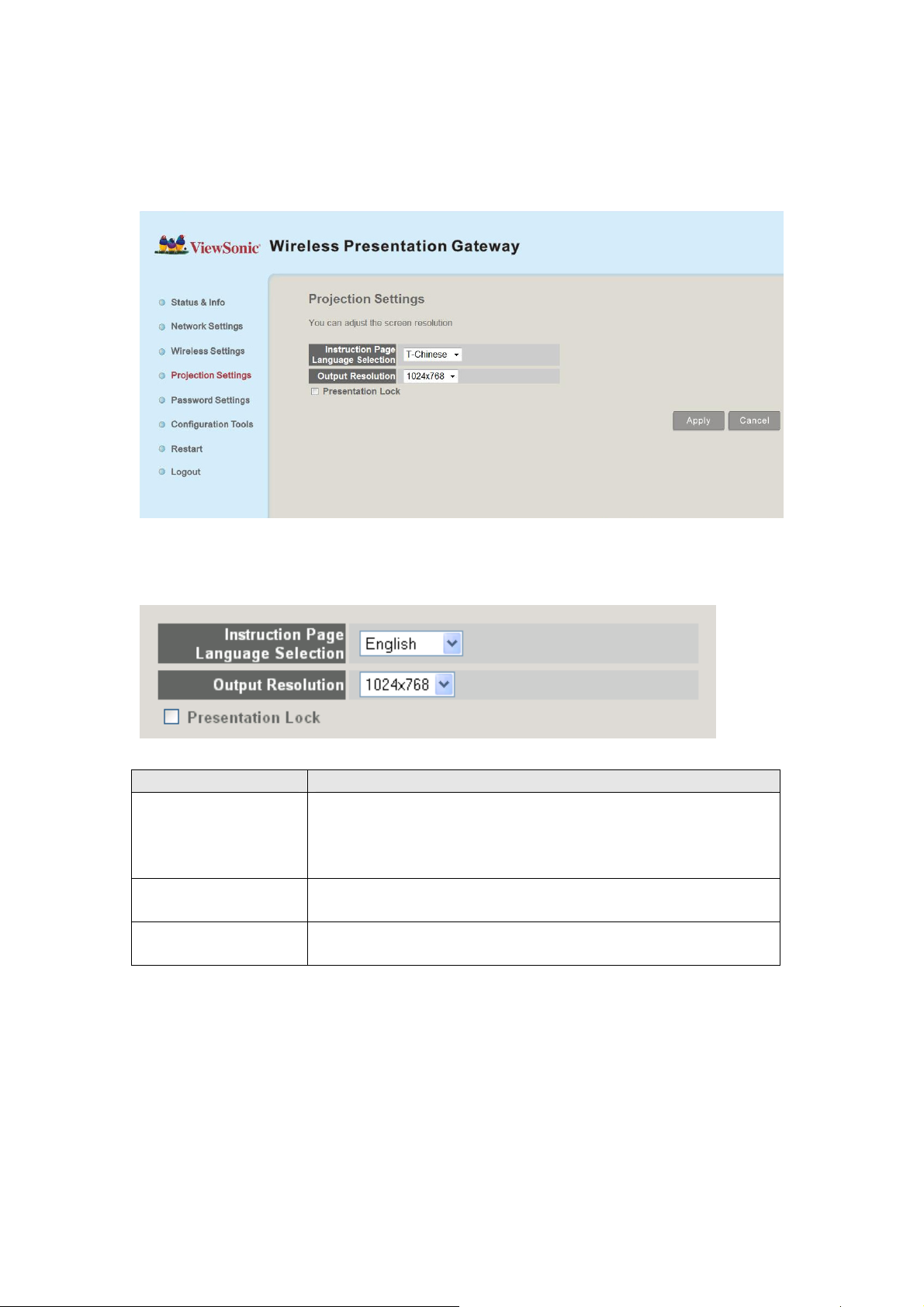

5-6 Projektionseinstellungen(Projection Setting) ................................................46

5-7 Kennwort-Einstellungen(Password Setting)..................................................47

5-8 Konfigurations-Tools(Configuration Tools)..................................................48

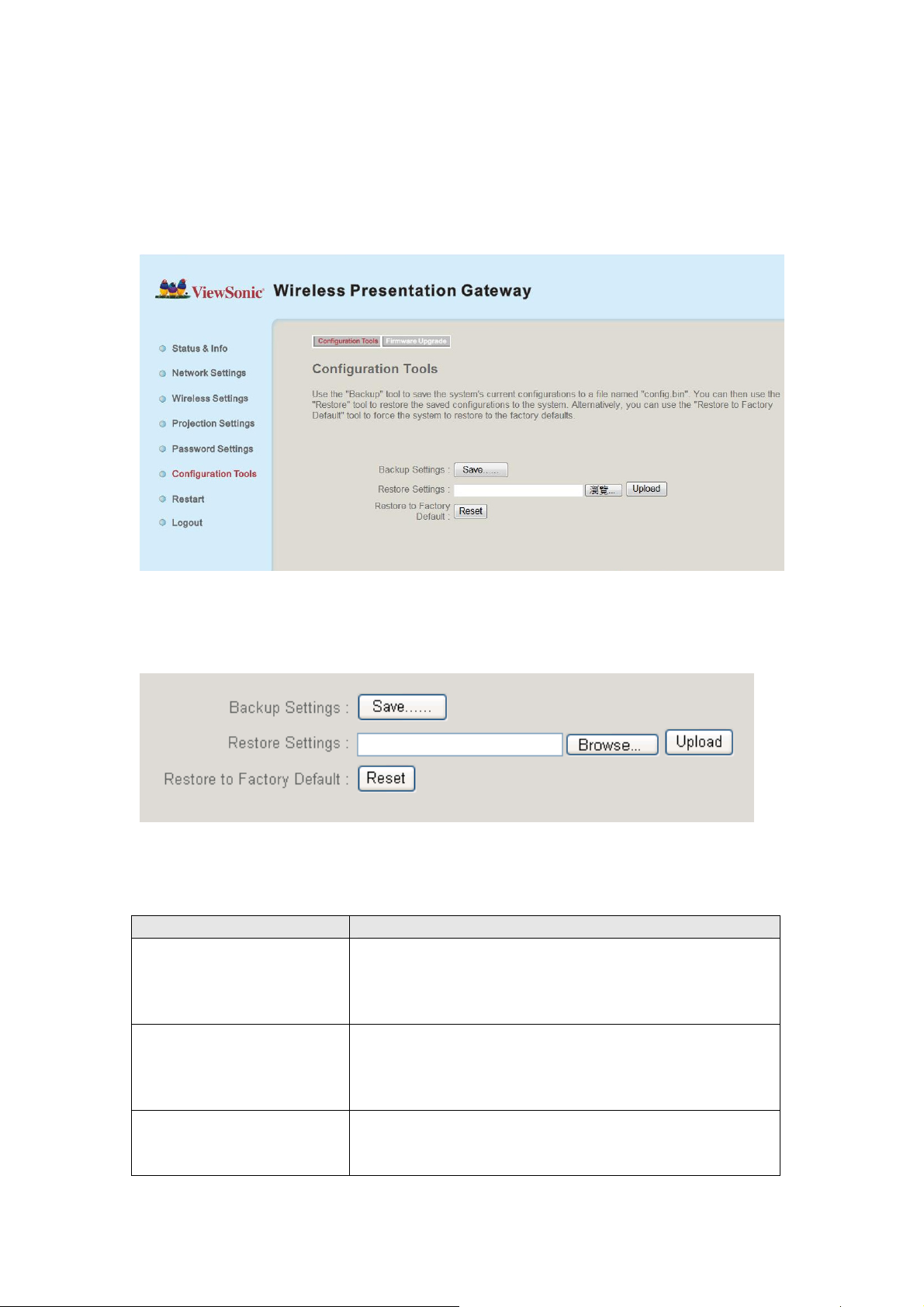

5-8-1 Konfigurations-Tools..........................................................................48

5-8-2 Firmware-Aktualisierung...................................................................49

5-9 Neustart(Restart)............................................................................................50

5-10 Abmelden(Logout).......................................................................................52

Kapitel VI Anhang ......................................................................................................53

6-1 Angabe zur Hardware....................................................................................53

6-2 Fehlerbehebung .............................................................................................55

2

WPG-350ViewSonic

Wichtige Sicherheitshinweise

1. Benutzen Sie das Produkt nicht in der Nähe von Wasser oder in feuchter und – oder heißer Umgebung, wie etwa einem Badezimmer oder einer Küche. Lesen Sie dazu die Angaben zu den Umgebungsbedingungen.

2. Dieses Produkt ist für die Benutzung in Innenräumen vorgesehen.

3. Niemals Teile, Komponenten oder Zubehör des Produkts verschlucken.

4. Fällt das Produkt im eingeschalteten Zustand ins Wasser, NIEMALS VERSUCHEN ES HERAUSZUHOLEN! Schalten Sie die Netzversorgung aus und rufen Sie erst dann einen qualifizierten Elektrofachmann zu Rat.

5. Falls Sie das Produkt aufhängen, achten Sie auf sichere Aufhängung. Bei falscher Anbringung kann das Gerät fallen und beschädigt werden und auch Personen beschädigen!

6. Ziehen Sie niemals mit Gewalt an einem angeschlossenen Kabel, um eine Beschädigung der Anschlüsse und des Kabels zu vermeiden.

7. Reinigen Sie das Produkt nur mit einem trockenen Tuch und Wasser; benutzen Sie keinen Alkohol oder chemische Reinigungsmittel.

8. Versuchen Sie niemals das Produkt zu reparieren, zu demontieren, oder zu verändern; falls das Produkt nicht korrekt funktioniert, wenden Sie sich an Ihren Verkäufer.

9. Platzieren Sie das Produkt und / oder das Netzteil direkt auf Papier, Stoff, oder anderes brennbares Material. Das Produkt erhitzt sich bei anhaltender Benutzung und kann unter Umständen brennbares Material entzünden.

10. Bedecken Sie das Produkt nicht mit Stoff oder anderem Material, da dies zur Überhitzung des Geräts und einer Fehlfunktion oder einem Brand führt.

11. Nachdem das Produkt eingeschaltet ist, kein Anschlusskabel anschließen oder abtrennen.

12. Wenn Sie das Produkt eine längere Zeit nicht nutzen, entfernen Sie das Netzteil von der Steckdose und entfernen Sie die Batterie aus der Fernbedienung.

3

WPG-350ViewSonic

Kaptitel I Vorstellung des Produkts

Herzlichen Glückwunsch zum Kauf des ViewSonic Wireless Präsentations-Gateways WPG-350. Dieser Abschnitt stellt Ihnen das WPG-350 vor (in diesem Handbuch nachfolgend als WPG bezeichnet).

1-1 Lieferumfang

(1) WPG-350 (2) Netzteil (3) Fernbedienung (4) IR-Empfänger-Kabel (5) Netzteil-Kabel (6) VGA-Kabel (7) Installations-Kurzanleitung (8) Software CD-ROM

4

WPG-350ViewSonic

1-2 Anforderungen

PC CPU-Geschwin digkeit

Speicher

Betriebssystem

Netzwerk

Intel Pentium 4/1.5 GHz oder höher

(Intel Core 2 Duo CPU Für Video-Wiedergabemodus wird empfohlen)

512 MB RAM oder mehr

(1GB RAM Für Video-Wiedergabemodus wird empfohlen)

Windows XP 32 Bit oder höher

(Windows XP 32 Bit empfohlen)

MAC BS X 10.4 und 10.5

(PowerPC / Intel Version)

100Mb/s Wireless Fast Ethernet / 11Mb/s 802.11b Wireless Ethernet

(54Mbps 802.11g Wireless Ethernet empfohlen)

5

WPG-350ViewSonic

1-3 Besondere Funktionsmerkmale

Nochmals ‚Danke schön’ für die Wahl dieses Produkts. Das Produkt ermöglicht den Anschluss mehrerer Benutzer an denselben Projektor über ein verkabeltes oder Wireless Netzwerk ohne VGA-Kabel.

Leistungsmerkmale

1. 802.11 b/g/n Wireless kompatibel.

2. Unterstützt Wireless und Ethernet Konnektivität

3. VGA-Anschlüsse

4. Konferenzsteuerung

5. Unterstützt mehrere Benutzer gleichzeitig mit viergeteiltem Splitscreen

6. WPS (Wi-Fi Geschptztes Setup)

7. Ausgabeauflösung: 1024x768 oder 800x600.

8. Software-Aktualisierung mithilfe des Internets.

9. Netzwerk-Sicherheit.

10. Präsentations-Fernbedienung

11. Videoaufnahme, Momentaufnahme des Bildschirms zur Projektion*

*Diese Funktion wird im letzten Vierteljahr 2009 über Internet-Aktualisierung

verfügbar sein.

6

WPG-350ViewSonic

1-4 Bezeichnungen

Vorderansicht

1 2 - 5

Rückansicht

Nr. Beschreibung 1

WPS: Einmal Klicken, wenn das Gerät EINGESCHALTET ist. Einschalten: Einmal Klicken, wenn das Gerät EINGESCHALTET ist.

2 ‘NETZ’ LED 3 ‘LAN’ LED 4 ‘WIRELESS’ LED 5 ‘PC EINGANG’ LED

Seitenansicht

Name Beschreibung 12V Anschluss an Netzteil /

Steckdose des ViewSonic Projektors

LAN 10/100Mb/s Fast Ethernet

Port

Anschluss an den

IR/Empfänger Audio-AUSGANG Stereo-Audioausgang VGA-AUSGANG VGA-Videoausgang Antenne Empfängt Wireless-Signal.

Name Beschreibung PC EINGANG Anschluss an den

VGA-Ausgang des

Computers

Hinweis:

1) WPS bedeutet Wi-Fi Protected Setup.

7

WPG-350ViewSonic

Fernbedienung

1 2

Menü Nr. Beschreibung 1 Netz Stand-by Modus ein/aus

2 Anmelden Anzeigen der Benutzerliste: Ein

Klick.

3

5 7 6

4

2

3 Vorh. Benutzer 4 Nächster

WPS: 3 Sekunden gedrückt halten.

Nach oben bewegen, um Benutzer für die Präsentation auszuwählen Nach unten bewegen, um Benutzer

für die Präsentation auszuwählen Benutzer 5

Gehe zur vorherigen Seite Seite nach oben 6

Gehe zur nächsten Seite Seite nach unten 7 Bestätigen 8 Batterie-dec kel

Bestätigung des ausgewählten

Benutzers für die Präsentation

Drücken Sie den Batteriedeckel mit

dem Daumen nach unten, um das

Batteriefach zu öffnen 9 IR-LED Infrarotsignal-Sender

8

9

Hinweis:

1) Der Aktionsradius der Fernbedienung beträgt 7 Meter. Der Radius verringert sich in einigen Umgebungen, oder bei schwacher Betterie.

2) Bei einer starken Lichtquelle nah bei dem WPG und / oder der Fernbedienung

funktioniert die Fernbedienung eventuell nicht korrekt.

8

WPG-350ViewSonic

1-5 Erstinstallation

Überblick über die Anschlüsse

Schrittweise Installationshinweise

Schließen Sie ein Ende des VGA-Kabels an das externe Display, das andere an den VGA-Ausgang an der Rückseite des WPG.

Schließen Sie das Ethernet-Kabel an den LAN Port

9

WPG-350ViewSonic

Schließen Sie das Audiokabel an den rückseitigen WPG Audioausgang und das andere Ende an den externen Verstärker / Lautsprecher.

Schließen Sie das IR-Empfänger Kabel an den ‘IR IN’ Port an der Rückseite des WPG, und stellen Sie den IR-Empfänger so auf, dass er leicht mit der Fernbedienung erreicht werden kann

Richten Sie die Antennen senkrecht zum Boden aus.

Schließen Sie das Netzteil an die Wandsteckdose.

Schließen Sie das Netzteil an die mit ‘12V’ bezeichnete Netzbuchse an der Rückseite des WPG.

10

WPG-350ViewSonic

Nutzen Sie zum Fixieren des Geräts die zwei rückseitigen Montageöffnungen.

Das Erscheinen dieses Startbildschirms zeigt an, dass das WPG-350 arbeitet und alle Verbindungskabel korrekt angeschlossen sind.

Hinweis:

DAS PRODUKT NICHT MIT KLETTBAND (VELCRO) AN DER WAND

BEFESTIGEN!

11

WPG-350ViewSonic

KapitelIIBenutzungdesWPG

2-1 Prüfen der IP-Adresse des WPG

Wenn das WPG eingeschaltet wird, können Sie am angeschlossenen Display die IP-Adresse und die Login Code Hinweisseite finden:

Die IP-Address (Kabellos / Verkabeltes Ethernet) of the device.

Die Verbindung zum WPG gelingt über die IP-Adresse des genutzten Anschlusstyps (verkabelt / wireless).

12

WPG-350ViewSonic

2-2 Verbindung zum WPG mithilfe eines Wireless Netzwerkes

Nutzen Sie das Fenster der Wireless Netzwerkverbindung’ Ihres Computers zum Zugriff auf ein verfügbares Wireless Netzwerk. Wählen Sie das Gerät von der Liste. Klicken Sie auf Verbinden. Die Standardbezeichnung des Geräts ist WPG-350.

Hinweis: Falls es sich bei dem Wireless Client nicht um Windows handelt, entspricht der Bildschirm eventuell nicht obigen Abbildung. Weitere Details finden Sie in der PC Benutzeranleitung.

13

WPG-350ViewSonic

2-3 Manuelle Netzwerk-Verbindungseinstellungen

Falls kein DHCP Server auf Ihrem LAN zur Verfügung steht, folgen Sie den nachstehenden Hinweisen, um die IP-Adresse des Computers zu setzen.

Handelt es sich bei Ihrem Betriebssystem um….

Windows XP - gehen Sie zum Abschnitt 2-3-1

Windows Vista - gehen Sie zum Abschnitt 2-3-2

Macintosh - gehen Sie zum Abschnitt 2-5-4

14

WPG-350ViewSonic

2-3-1 Einstellung der Windows XP IP-Adresse:

Klicken Sie in der Windows Symbolleiste auf ‘Start’, öffnen Sie die Systemsteuerung, wählen dann Network

and Internet Connections, klicken auf Network Connections und doppelklicken Sie auf Local Area Connection, um das Local Area Connection Status Fenster

aufzurufen und klicken Sie dann auf ‘Properties’

Wählen Sie ‘Use the following IP address’ und machen Sie dann die folgenden Angaben in den entsprechenden Feldern:

IP-Adresse: 192.168.0.x (wobei x eine ganze Zahl ist, die größer oder kleiner als 200 ist, falls mehr als ein Computer das WPG auf dem selben Netzwerk nutzt, sollte jeder Computer eine eindeutige Zahl haben) Subnet Mask: 255.255.255.0 Klicken Sie nach Abschluss auf ‘OK’.

15

WPG-350ViewSonic

2-3-2 Einstellung der Windows Vista IP-Adresse:

Klicken Sie in der Windows Symbolleiste auf ‘Start’, um die Systemsteuerung zu wählen. Klicken Sie auf View Network

Status and Tasks und anschließend auf Manage Network Connections. Klicken

Si emit rechts auf Local Area Netwrok, und wählen ‘Properties’. Wenn das Local Area Connection Properties Fenster erscheint, wählen Sie ‘Internet Protocol Version 4 (TCP / Ipv4), und klicken dann auf ‘Properties’

Wählen Sie ‘Use the following IP address’ und machen Sie dann die folgenden Angaben in den entsprechenden Feldern:

IP-Adresse: 192.168.0.x (wobei x eine ganze Zahl ist, die größer oder kleiner als 200 ist, falls mehr als ein Computer das WPG auf dem selben Netzwerk nutzt, sollte jeder Computer eine eindeutige Zahl haben) Subnet Mask: 255.255.255.0 Klicken Sie nach Abschluss auf ‘OK’.

16

WPG-350ViewSonic

2-3-3 Einstellung der Macintosh IP-Adresse:

Wählen Sie ‘System Preferences’, und klicken Sie doppelt auf ‘Network’.

Wählen Sie ‘Manually’ im ‘Configure’ Feld und machen Sie dann folgende Angaben in den entsprechenden Feldern:

IP-Adresse: 192.168.0.x (wobei x eine ganze Zahl ist, die größer oder kleiner als 200 ist, falls mehr als ein Computer das WPG auf dem selben Netzwerk nutzt, sollte jeder Computer eine eindeutige Zahl haben) Subnet Mask: 255.255.255.0

17

WPG-350ViewSonic

Kapitel III Benutzung der Anwendungssoftware (PC Version)

3-1 Herunterladen und Installieren der Anwendungssoftware

Vor der Nutzung des WPG durch einen Computer muss die Anwendungssoftware installiert sein. Laden Sie die WPG Anwendungssoftware herunter und installieren Sie sie entsprechend der Hinweise:

Verbinden Sie sich mithilfe des Webbrowsers mit der auf dem WPG (Wireless / Wired IP-Adresse) angezeigten IP-Adresse

Die IP-Adresse des WPG finden Sie auf der Hinweisseite.

Klicken Sie auf die ‘For Windows’ Schaltfläche, um die Anwendungssoftware herunterzuladen.

Klicken Sie im erscheinenden Hinweisfenster auf “run”, oder auf “save”, um die Anwendungssoftware für spätere Nutzung zu speichern.

Warten Sie den Herunterladevorgang der Anwendungssoftware ab:

18

WPG-350ViewSonic

Klicken Sie nach Abschluss des Herunteladevorgangs auf ‘Run’.

Klicken Sie zum Fortfahren auf ‘Next’.

Es erscheint ein neues Symbol.

Klicken Sie doppelt auf dieses Symbol, um das Login-Fenster aufzurufen, wobei die ‘Server IP’ automatisch gesetzt wird, geben Sie den Benutzernamen (das Login-Fenster nutzt standardmäßig den Namen Ihres Computers) und den oben rechts im WPG-350 Display angezeigten Login Code an. Bei korrekt angegebenem Login Code erscheint die Anwendungssoftware.

19

WPG-350ViewSonic

3-2 Start der Anwendungssoftware und Login

Klicken Sie doppelt auf die Anwendungssoftware, um die WPG Anwendungssoftware zu starten.

Die Anwendungssoftware sucht beim ihren Start nach dem mmit dem LAN verbundenen WPG, der WPG Gerätename erscheint im ‘Server IP’ Feld:

Geben Sie einen eindeutigen Benutzernamen (der zur Identifizierung des WPG Benutzers dient und deshalb eindeutig sein muss) im Feld ‘User Name’ ein und geben Sie den Login Code an, der in der WPG Hinweisseite aufgeführt ist. Klicken Sie danach

zum Fortfahren auf ‘OK’.

Die Anwendungssoftware nutzt den Namen Ihres Computers als Benutzernamen. Sie können diesen Namen nutzen, oder einen anderen Benutzernamen im ‘User Name’ Feld angeben und den in der WPG Hinweisseite aufgeführten Login Code eingeben. Klicken

Sie danach zum Fortfahren auf ‘OK’.

Fells der Login Code nicht mit dem in der WPG Hinweisseite Aufgeführten übereinstimmt erscheint folgende Meldung. Klicken Sie auf “OK”, um den Login Code erneut einzugeben.

20

WPG-350ViewSonic

3-2-1 Benutzung der Symbole der Anwendungssoftware

Nr. Name Funktionsbeschreibung 1 Menü Zugriff auf die Menüliste 2 Wiedergabe /

Pause

Start / Pause der Präsentation. Wird eine laufende Präsentation in Pause gesetzt, hält das Bild an; durch Drücken der Wiedergabeschaltfläche wird die Wiedergabe

fortgesetzt 3 Minimieren Minimiert das Fenster der Anwendungssoftware 4 Schließen Schließt das Fenster der Anwendungssoftware 5 Stoppen Stoppt eine laufende Präsentation 6 Präsentieren Wechselt in den Präsentationsmodus 7 Login Code /

Signal

Zeigt den Login Code (4-stellige Zahl)

und die Stärke des Wireless-Signals an 8 Video-Wiedergabe Startet den Video-Wiedergabemodus

9 VGA Umschalten Wechselt die Displayquelle (Anzeige des Bildes des

Computers oder des ‘VGA IN’ Anschlusses)

10

‘1’ bis ‘4’ Viergeteilte-Anzeigesteuerung. Klicken Sie auf die Zahlen

1 bis 4, um die Präsentation des entsprechenden

Quarter-Split (Viertel-Anzeigebereichs) zu starten /

stoppen.

1 2

3 4

21

WPG-350ViewSonic

3-2-2 Menüliste

Neben den Schaltflächen können Sie auch auf die die ‘Menu’ Schaltfläche klicken, um auf die Menüliste zuzugreifen.

Name Funktionsbeschreibung Administrator Geht zur ‘ADMIN’ Seite des Webmenüs Open File

(Datei Öffnen) Status

Control (Steuerung)

Log Out (Abmelden) Play / Projection (Wiedergabe /

Öffnet eine Videodatei zur Wiedergabe (im Video-Wiedergabemodus)

System / IP-Adresse: Prüft den Systemstatus und die IP-Adresse des WPG. Signal Status: Prüft den Status der Wireless-Verbindung.

Info: zeigt die Version der Anwendungssoftware: VGA1: Zeigt den Displayinhalt des Computers auf dem Projektor VGA2: Zeigt den Displayinhalt des an den ‘VGA IN’ Port geschlossenen Geräts auf dem Projektor Suchen**: Wählt automatisch eine aktive Inhaltsquelle

Die aktuell benutzte Inhaltsquelle wird mit einem Haken gekennzeichnet.

Beendet die Nutzung der Anwendungssoftware und meldet ab. Play (Wiedergabe): Startet die Präsentation Pause: Pause Präsentation

Projektion)

Stop: Stoppt eine laufende Präsentation Blank (Leer): keine Bildanzeige (alles schwarz) Repeat (Wiederholen): Wiederholt die Video-Wiedergabe (im Video-Wiedergabemodus) Minimize (Minimieren): minimiert die Anwendungssoftware

Display

Display: Zeigt Name / SSID des WPG Output resolution (Ausgabeauflösung): ändert die Anzeigeauflösung und gibt Ihnen die Möglichkeit, durch Anklicken von “Follow Desktop” die Ausgabeauflösung an die Original-Ausgabeauflösung des Benutzer-Desktops anzupassen. Die aktuell benutzte Auflösung wird mit einem Haken gekennzeichnet.

Exit (Verlassen) Schließt die Menüliste

22

WPG-350ViewSonic

3-3 Video-Wiedergabe (PC Version)

Nach Anklicken der ‘Video’ Schaltfläche der Anwendungssoftware, erscheint ein verändertes Interface:

Nr. Beschreibung 1 Wiedergabe / Pause

2 Lauter 3 Schnellvorlauf (10 Sekunden lang)

4 Stoppt die Video-Wiedergabe 5 Leiser 6 Zurücklaufen (10 Sekunden lang) 7 Öffnet eine Videodatei

Startet die Video-Wiedergabe:

1. Klicken Sie auf die ‘Video’ Schaltfläche

2. Klicken Sie auf (7)

, um eine Videodatei zu öffnen.

3. Die Wiedergabe des Videos beginnt.

4. Klicken Sie auf (4)

, um die Wiedergabe einer Videodatei zu stoppen.

23

WPG-350ViewSonic

3-4 Viergeteilter Splitscreen (Quarter Split )

Gibt es mehr als einen Vorführenden, können mit dieser Funktion bis zu 4 Präsentationsinhalte auf einem Anzeigebildschirm gleichzeitig präsentiert werden.

Um die Viergeteilte-Splitfunktion(Quarter Split) nutzen zu können, melden Sie sich beim WPG an und wählen Sie einen Schlüssel (1 to 4) für die Präsentation:

Die Zahlen 1 bis 4 entsprechen jeweils einem Bereich des Anzeigebildschirms:

1 2

3 4

Wenn Sie eine Zahl anklicken, wird der Inhalt des entsprechenden Quarter-Split (Viertel-Anzeigebereichs) angezeigt

Um einen Inhalt im Vollbildmodus anzuzeigen, klicken Sie einfach auf die ‘Play’ Schaltfläche; um zur Anzeige in einem Quarter-Split (Viertel-Anzeigebereichs) zu wechseln, klicken Sie einfach auf eine der Zahlen 1 bis 4.

HINWEIS: Bei aktivierter ‘Presentation Lock’ kann eine laufende Präsentation nicht

unterbrochen werden.

24

WPG-350ViewSonic

Kapitel IV Benutzung der Anwendungssoftware (MAC Version)

4-1 Herunterladen und Installieren der Anwendungssoftware

Vor der Nutzung des WPG durch einen Computer muss die Anwendungssoftware installiert sein. Laden Sie die WPG Anwendungssoftware herunter und installieren Sie sie entsprechend der Hinweise:

Verbinden Sie sich mithilfe des Safarioder IE-Browsers mit der auf dem WPG (Wireless / Wired IP-Adresse) angezeigten IP-Adresse

Die IP-Adresse des WPG finden Sie auf der Hinweisseite.

Klicken Sie auf die‘For MAC’ Schaltfläche, um die Anwendungssoftare herunterzuladen.

Klicken Sie doppelt auf das Symbol der Anwendungssoftware, um diese zu starten.

Es erscheint die Anwendungssoftware. Die ‘Server IP’ wird automatisch gesetzt, geben Sie den Benutzernamen (das Login-Fenster nutzt standardmäßig den Namen Ihres Computers) und den oben rechts im WPG-350 Display angezeigten Login Code an.

Bei korrekt angegebenem Login Code erscheint die Anwendungssoftware.

25

WPG-350ViewSonic

4-2 Start der Anwendungssoftware und Login (MAC Version)

Klicken Sie doppelt auf die Anwendungssoftware, um die WPG Anwendungssoftware zu starten.

Die Anwendungssoftware sucht beim ihren Start nach dem mmit dem LAN verbundenen WPG, der WPG Gerätename erscheint im ‘Server IP’ Feld:

Geben Sie einen eindeutigen Benutzernamen (der zur Identifizierung des WPG Benutzers dient und deshalb eindeutig sein muss) im Feld ‘User Name’ ein und geben Sie den Login Code an, der in der WPG Hinweisseite aufgeführt ist. Klicken Sie danach

zum Fortfahren auf ‘OK’.

Die Anwendungssoftware nutzt den Namen Ihres Computers als Benutzernamen. Sie können diesen Namen nutzen, oder einen anderen Benutzernamen im ‘User Name’ Feld angeben und den in der WPG Hinweisseite aufgeführten Login Code eingeben. Klicken

Sie danach zum Fortfahren auf ‘OK’.

Fells der Login Code nicht mit dem in der WPG Hinweisseite Aufgeführten übereinstimmt erscheint folgende Meldung. Klicken Sie auf “OK”, um den Login Code erneut einzugeben.

26

WPG-350ViewSonic

4-2-1 Benutzung der Symbole der Anwendungssoftware

Nr. Name Funktionsbeschreibung 1 Wiedergabe /

Pause

Start / Pause der Präsentation. Wird eine laufende Präsentation in Pause gesetzt, hält das Bild an; durch Drücken der Wiedergabeschaltfläche wird

die Wiedergabe fortgesetzt 2 Stoppen Stoppt eine laufende Präsentation 3 Login Code /

Signal

Zeigt den Login Code (4-stellige Zahl)

und die Stärke des Wireless-Signals an 4 Präsentieren Wechselt in den Präsentationsmodus 5 Video-Wiederg

Startet den Video-Wiedergabemodus

abe

6 Menü Zugriff auf die Menüliste

7 ‘1’ bis ‘4’ Viergeteilte-Anzeigesteuerung. Klicken Sie auf die

Zahlen 1 bis 4, um die Präsentation des

entsprechenden Quarter-Split

(Viertel-Anzeigebereichs) zu starten / stoppen.

1 2

3 4

8 VGA

Umschalten

Wechselt die Displayquelle (Anzeige des Bildes

des Computers oder des ‘VGA IN’ Anschlusses)

27

WPG-350ViewSonic

4-2-2 Menüliste

Neben den Schaltflächen können Sie auch auf die die ‘Menu’ Schaltfläche klicken, um auf die Menüliste zuzugreifen.

Name Funktionsbeschreibung Administrator Geht zur ‘ADMIN’ Seite des Webmenüs Open File

(Datei Öffnen) Status

Control (Steuerung)

Log Out (Abmelden) Play / Projection (Wiedergabe /

Öffnet eine Videodatei zur Wiedergabe (im Video-Wiedergabemodus)

System / IP-Adresse: Prüft den Systemstatus und die IP-Adresse des WPG. Signal Status: Prüft den Status der Wireless-Verbindung.

Info: zeigt die Version der Anwendungssoftware: VGA1: Zeigt den Displayinhalt des Computers auf dem Projektor VGA2: Zeigt den Displayinhalt des an den ‘VGA IN’ Port geschlossenen Geräts auf dem Projektor Suchen**: Wählt automatisch eine aktive Inhaltsquelle

Die aktuell benutzte Inhaltsquelle wird mit einem Haken gekennzeichnet.

Beendet die Nutzung der Anwendungssoftware und meldet ab. Play (Wiedergabe): Startet die Präsentation Pause: Pause Präsentation

Projektion)

Stop: Stoppt eine laufende Präsentation Blank (Leer): keine Bildanzeige (alles schwarz) Repeat (Wiederholen): Wiederholt die Video-Wiedergabe (im Video-Wiedergabemodus) Minimize (Minimieren): minimiert die Anwendungssoftware

Display

Display: Zeigt Name / SSID des WPG Change resolution (Die Auflösung ändern): ändert die Anzeigeauflösung und gibt Ihnen die Möglichkeit, durch Anklicken von “Follow Desktop” die Ausgabeauflösung an die Original-Ausgabeauflösung des Benutzer-Desktops anzupassen. Die aktuell benutzte Auflösung wird mit einem Haken gekennzeichnet.

Exit (Verlassen) Schließt die Menüliste

28

WPG-350ViewSonic

4-3 Video-Wiedergabe

Nach Anklicken der ‘Video’ Schaltfläche der Anwendungssoftware, erscheint ein verändertes Interface:

Nr. Beschreibung 1 Wiedergabe / Pause

2 Lauter 3 Leiser 4 Stoppt die Video-Wiedergabe 5 Schnellvorlauf (10 Sekunden lang) 6 Zurücklaufen (10 Sekunden lang) 7 Öffnet eine Videodatei

Startet die Video-Wiedergabe:

1. Klicken Sie auf die ‘Video’ Schaltfläche

2. Klicken Sie auf (7)

, um eine Videodatei zu öffnen.

3. Die Wiedergabe des Videos beginnt.

4. Klicken Sie auf (4)

, um die Wiedergabe einer Videodatei zu stoppen.

29

WPG-350ViewSonic

4-4 Viergeteilter Splitscreen (Quarter Split) (MAC Version)

Gibt es mehr als einen Vorführenden, können mit dieser Funktion bis zu 4 Präsentationsinhalte auf einem Anzeigebildschirm gleichzeitig präsentiert werden.

Um die Viergeteilte-Splitfunktion(Quarter Split) nutzen zu können, melden Sie sich beim WPG an und wählen Sie einen Schlüssel (1 to 4) für die Präsentation:

Die Zahlen 1 bis 4 entsprechen jeweils einem Bereich des Anzeigebildschirms:

1 2

3 4

Wenn Sie eine Zahl anklicken, wird der Inhalt des entsprechenden Quarter-Split (Viertel-Anzeigebereichs) angezeigt

Um einen Inhalt im Vollbildmodus anzuzeigen, klicken Sie einfach auf die ‘Play’ Schaltfläche; um zur Anzeige in einem Quarter-Split (Viertel-Anzeigebereichs) zu wechseln, klicken Sie einfach auf eine der Zahlen 1 bis 4.

HINWEIS: Bei aktivierter ‘Presentation Lock’ kann eine laufende Präsentation nicht

unterbrochen werden.

30

WPG-350ViewSonic

Kapitel V WPG-Konfiguration

5-1 Konferenzsteuerung

Ist mehr als eine Präsentation bei dem WPG angemeldet, kann der Inhalt der verschiedenen Vorführenden mithilfe der Konferenzsteuerungs-Webpage gesteuert werden.

Verbinden Sie sich mithilfe des Webbrowsers mit der WPG (Wireless / Wired IP-Adresse) IP-Adresse. Die WPG IP-Adresse finden Sie unten links auf der Hinweisseite (siehe Kapitel 2-1).

Klicken Sie auf ‘Conference Control’ im WPG Webbenutzer-Interface.

Alle aktuell angemeldeten Benutzer werden hier angezeigt. Um den Displayinhalt eines Benutzers in einem Quarter-Split (Viertel-Anzeigebereichs) zu wählen, klicken Sie af eine der Zahlen 1 bis 4; zur Vollbildanzeige, klicken Sie auf die Schaltfläche des präsentierenden Benutzers. Um eine laufende Präsentation zu stoppen, klicken Sie auf

█

31

WPG-350ViewSonic

Wahl des Benutzers mithilfe der Fernbedienung:

Ist mehr als eine Anwendungssoftware angeschlossen, können Sie mit der Fernbedienung wählen, welcher Inhalt angezeigt wird (wie bei der im letzten Kapitel beschriebenen ‘Conference control’). Drücken Sie die ‘Login’ Schaltfläche der Fernbedienung.

Sie können den Balken mit den Schaltflächen ‘Prev.’ und ‘Next’ der Fernbedienung verschieben und mit der Schaltfläche den präsentierenden Benutzer auswählen.

32

WPG-350ViewSonic

5-2 Verbindung mit dem Web-Konfigurationsmenü

Verbinden Sie sich mithilfe des Webbrowsers mit der WPG (Wireless / Wired IP-Adresse) IP-Adresse. Die WPG IP-Adresse finden Sie unten links auf der Hinweisseite (siehe Kapitel 2-1).

Klicken Sie auf den ‘Administrator Login’ Link auf der linken Seite.

Geben Sie ‘admin’ als Benutzername ein. Zum ersten Anmelden wird kein Kennwort benötigt, klicken Sie zum Fortfahren auf ‘OK’. Sie können das Kennwort nach der Anmeldung ändern.

Falls schon ein Kennwort eingerichtet ist, geben Sie es im ‘Password’ Feld ein.

33

WPG-350ViewSonic

5-3 Status & Info

Zeigt Systeminformation, wie z.B. die Version der Systemsoftware und die IP-Adresse. Sie finden eine Reihe nützlicher Informationen zur Systemkonfiguration und Firmware-Aktualisierung.

5-4 Netzwerk-Einstellungen (Network Settings)

34

WPG-350ViewSonic

Zeigt und konfiguriert die Netzwerkeinstellungen.

Menüpunkt Beschreibung Obtain an IP address automatically (Die

WPG bekommt die IP-Adresse automatisch vom DHCP

Server zugewiesen. IP-Adresse automatisch beziehen) Use the following IP address (Folgende

Manuelles setzen der WPG IP-Adresse. Benutzen Sie die

Felder zu Einrichten der IP-Adresse. IP-Adresse verwenden) DNS Server Geben Sie die IP-Adresse des DNS (Domain Name

Service) Server ein.

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Web-Konfigurationsmenü klicken.

35

WPG-350ViewSonic

5-5 Wireless-Einstellungen (Wireless Settings)

Konfiguriert die Wireless-Netzwerkeinstellungen.

5-5-1 ‘Basic’ Einstellungen

Zeigt und konfiguriert die Wireless-Einstellungen.

36

WPG-350ViewSonic

Menüpunkt Beschreibung Wireless-Funktion Mit ‘Enable’ wird die Wireless-Netzwerkfunktion aktiviert;

‘Disable’ deaktiviert sie.

Mode (Modus) Wahl der Wireless-Modus. Ausschließliche Unterstützung für

AP (Access Point) Modus.

Band Wahl des Wireless-Band. Es gibt folgende Optionen:

2.4GHz (B) – nur für 802.11b Clients.

2.4GHz (N) – nur für 802.11 Draft-n Clients.

2.4GHz (B+G) - 802.11b und 802.11n Clients.

2.4GHz (G) – nur für 802.11g Clients.

2.4GHz (B+G+N) – 802.11b, 802.11g und 802.11n Clients

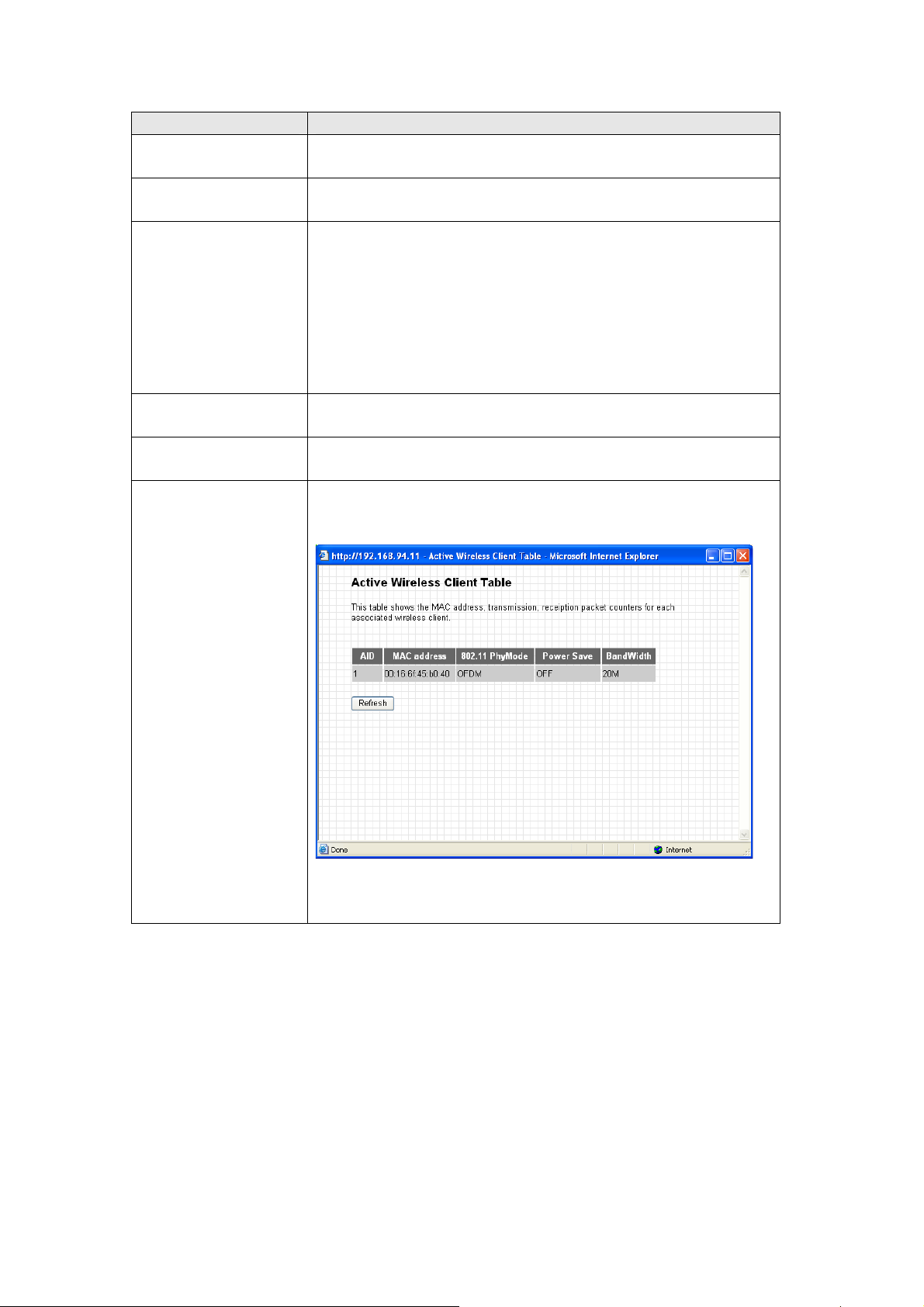

Device Name (Gerätename) (SSID) Channel Number (Kanalnummer) Associated Client (Zugeordnete Clients)

Geben Sie den Gerätenamen des Präsentations-Gateway an. Standardvorgabe ist ‘WPG-350”. Wählen Sie die Wireless Kanalnummer: 1 bis 13. (1 bis 11 bei einigen Produktversionen) Zeigt alle verbundenen Wireless Clients (nicht jedoch die verkabelten Clients).

Klicken Sie auf die ‘Refresh’ Schaltfläche, um die Liste zu erneuern.

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Web-Konfigurationsmenü klicken.

37

WPG-350ViewSonic

5-5-2 ‘Advanced’ Einstellungen

Zeigt und konfiguriert die Erweiterten Einstellungen.

Menüpunkt Beschreibung Fragment Threshold (Fragmentierungs-Sc hwellwert) RTS Threshold (RTS Schwellwert) Beacon Interval (Funkintervall)

Bestimmt den Fragmentschwellwert der Wireless-Übertragung. Standardwert ist 2346. Bestimmt den RTS Schwellwert der Wireless-Übertragung. Standardwert ist 2347. Bestimmt den Funkintervall-Schwellwert der Wireless-Übertragung. Standardwert ist 100.

DTIM Periode Bestimmt die DTIM-Periode der Wireless-Übertragung.

Standardwert ist 3. Data Rate (Datenrate) N Data Rat

Einstellung der Datentransferrate. Standardwert ist ‘Auto’

und es empfiehlt sich die Standardeinstellung beizubehalten.

Wie oben, jedoch nur für 802.11n Clients. (N Datenrate) Channel Width (Kanalbreite) Preamble Type (Preambletyp) Broadcast Device Name (Name des

Bestimmt die Kanalbreite der Wireless-Übertragung.

Standardvorgabe ist ‘Auto 20/40 MHz’.

Bestimmt den Preambletyp der Wireless-Übertragung,

Standardvorgabe ist ‘Short Preamble’.

Bestimmt, ob das Produkt seinen Gerätenamen überträgt. Sie

können den Gerätenamen ausblenden (indem Sie die Option

38

WPG-350ViewSonic

Übertragungsgeräts)

‘Disable’ wählen) (SSID) CTS Protect (CTS Schutz)

Dient der Reduzierung möglicher Funksignalkonflikte

zwischen 802.11b und 802.11g Wireless APs. Es empfiehlt

sich die Wahl von ‘Auto’ oder ‘Always’. Tx Power Bestimmt die Ausgangsleistung der Wireless-Übertragung. Turbo Mode (Turbo Modus) WMM

Verbessert die Datentransferrate des Netzwerks.

Standardvorgabe ist “Enable”.

Wi-Fi MultiMedia QoS ist eine Anzahl Features für Wi-Fi

Netzwerke die durch Priorisieren des Datenverkehrs die

Benutzungsqualität von Audio-, Video-, und Sprachanwendungen

verbessert. Standardvorgabe ist “Disable”.

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

5-5-3 ‘Security’ Einstellungen

5-5-3-1 Verschlüsselung: Disabled

Deaktiviert Wireless-Verschlüsselung. Bei nicht aktivierter 802.1x Authentifizierung der Wireless Daten können Dritte den Inhalt der Präsentation mitverfolgen, da ein Zugang zu dem Produkt möglich ist.

Zeigt und konfiguriert die Verschlüsselungs-Einstellungen.

Menüpunkt Beschreibung Enable 802.1x Authentication

Aktivieren Sie dieses Kontrollkästchen, um 802.1x

Authentifizierung zu aktivieren. (Aktivierung 802.1x Authentifizierung)

39

WPG-350ViewSonic

RADIUS Server

IP-Adresse des RADIUS Authentifizierungs-Server. IP-Adresse RADIUS Server-Port Port-Nummer des Radius-Server. RADIUS Server

Kennwort des Radius-Servers. Password (RADIUS Server Kennwort)

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

5-5-3-2 Verschlüsselung: WEP

Aktivierung der WEP-Verschlüsselung. Wireless Clients müssen WEP-Verschlüsselung unterstützen und den von Ihnen gesetzten Verschlüsselungsschlüssel kennen.

Zeigt und konfiguriert die Verschlüsselungs-Einstellungen.

Menüpunkt Beschreibung Key Length Wahl der WEP Schlüssellänge (64 Bit oder 128 Bit), eine

40

WPG-350ViewSonic

(Schlüssellänge) längerer WEP Schlüssel bietet größere Sicherheit. Es

empfiehlt sich aus Sicherheitsgründen die Wahl von

‘128-Bit’. Key Format (Schlüsselformat)

Wahl des Schlüsselformats: ASCII oder Hex.

ASCII: 5 Zeichen (64 Bit Schlüssellänge) / 13 Zeichen

(128 Bit Schlüssellänge)

HEX: 10 Zeichen (64 Bit Schlüssellänge) / 26 Zeichen

(128 Bit Schlüssellänge) Default Tx Key (Standard Tx Schlüssel)

Sie können bis zu vier Sets von WEP Schlüsseln

einrichten und den Standardschlüssel bestimmen.

Standardvorgabe ist “1”. Encryption Key 1 to 4 (Verschlüsselungs-schlü ssel 1 to 4)

Eingabe der Zeichen des WEP-Schlüssels. Nutzen Sie

alphanumerische Zeichen (0-9, a-z, und A-Z), wenn Sie

das ‘ASCII’ Schlüsselformat nutzen, oder bei HEX die

Zeichen 0-9, a-f, und A-F Enable 802.1x Authentication (Aktivierung 802.1x

Aktiviert 802.1x Authentifizierung Aktivieren Sie dieses

Kontrollkästchen nicht, wenn Sie keinen 802.1x

Authentifizierungsserver nutzen. Authentifizierung) RADIUS Server

IP-Adresse des RADIUS Authentifizierungs-Server. IP-Adresse RADIUS Server-Port Port-Nummer des Radius-Servers, zwischen 1 und 65535.

Standardvorgabe ist 1812. RADIUS Server

Kennwort des Radius-Servers, bis zu 64-Zeichen. Password (RADIUS Server Kennwort)

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

5-5-3-3 Verschlüsselung: WPA Pre-Shared-Schlüssel

Aktivierung der WEP-Verschlüsselung. Wireless Clients müssen WPA-Verschlüsselung unterstützen und die von Ihnen gesetzte Verschlüsselungspassphrase kennen.

41

WPG-350ViewSonic

Zeigt und konfiguriert die Verschlüsselungs-Einstellungen.

Menüpunkt Beschreibung WPA Unicast Cipher Suite

Wählen Sie den Typ der WPA Cipher Suite. Wählen Sie ‘WPA (TKIP) für maximale Kompatibilität oder WPA2

(AES) / WPA2 Mixed für größere Sicherheit. Pre-shared Key Format (Format des

Wählen Sie den Typ des Pre-Shared-Schlüssels: Passphrase

oder HEX Zeichen. Pre-Shared Schlüssels) Pre-shared Key (Pre-Shared Schlüssel)

Geben Sie die WPA Passphrase ein.

Passphrase: 8 oder mehr alphanumerische Zeichen, bis zu 63

Zeichen

Hex: 64 Zeichen (0-9, a-f, und A-F)

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

5-5-3-4 Verschlüsselung: WPA RADIUS

Aktivierung der WPA-Entschlüsselung mit Unterstützung der RADIUS Authentifizierung. Der Client muss WPA-Verschlüsselung unterstützen und zudem müssen die Einstellungen des RADIUS-Servers hier angegeben werden.

42

WPG-350ViewSonic

Zeigt und konfiguriert die Verschlüsselungs-Einstellungen.

Menüpunkt Beschreibung WPA Unicast Cipher Suite

Wählen Sie den Typ der WPA Cipher Suite. Wählen Sie

‘WPA (TKIP) für maximale Kompatibilität oder WPA2

(AES) / WPA2 Mixed für größere Sicherheit. RADIUS Server

IP-Adresse Ihres Radius Authentifizierungs-Servers. IP-Adresse RADIUS Server-Port Port-Nummer Ihres Radius Authentifizierungs-Servers.

Standardvorgabe ist 1812. RADIUS Server

Kennwort Ihrer Radius-Authentifizierung. Password (RADIUS Server Kennwort)

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

43

WPG-350ViewSonic

5-5-4 ‘WPS’ Einstellungen

Das Menü dient der bequemen und einfachen Einrichtung einer sicheren Wireless-Verbindung zu WPS-kompatiblen Wireless Clients mithilfe des WPS (Wi-Fi Protected Setup).

Zeigt und konfiguriert die WPS-Einstellungen. Menüpunkt Beschreibung

Enable WPS (WPS Aktivierung)

Aktivieren Sie das Kontrollkästchen, um WPS Funktionalität zu aktivieren; deaktivieren Sie es, um WPS zu deaktivieren.

WPS-Status Zeigt den WPS Konfigurationsstatus: Konfiguriert

(WPS-fertig), oder Unkonfiguriert. Wenn Sie die im vorherigen Abschnitt gezeigten Einstellungen der Wieless-Sicherheit vorgenommen haben, erscheint bei WPS-Status ‘Configured’.

Self Pin-Code Zeigt den WPS Self-Pin-Code. Dieser Code kommt

bei der Nutzung des Pin-Style WPS Pairing-Modus zum Einsatz, und er muss WPS Wireless Clients bekannt sein.

Device Name (Gerätename)

Zeigt den Gerätenamen des WPG. (SSID) Authentication Mode (Authentifizierungs-Modus) Passphrase Key (Passphrasenschlüssel) Config Mode (Konfigurations-Modus)

Zeigt den aktuellen

Wireless-Authentifizierungsmodus.

Der WPA Passphrasenschlüssel wird mit Sternchen

( * ) angezeigt.

Wählen Sie den WPS-Konfigurationsmodus:

‘Registrar’ und ‘Enrollee’. Standard- und empfohlene

44

WPG-350ViewSonic

Configure via Push Button (Konfiguration via Push-Button)

Configure via Client PinCode (Konfiguration via Client Pin Code)

Einstellungen: Registrar.

Klicken Sie auf “Start PBC”, um einen Handshake mit

anderen Geräten mit WPS Funktion zu ermöglichen.

HNWEIS 1: WPG im ‘Registrar mode’ erfordert, dass

andere Wireless Geräte den ‘Enrollee’ mode

benutzen; und umgekehrt.

HNWEIS 2: Wenn innerhalb von 2 Minuten keine

WPS-Verbindung hergestellt wird, schaltet sich der

Modus aus.

HNWEIS 3: Sie können auch die ‘WPS’ Schaltfläche

vorne am Wireless Präsentations-Gateway drücken,

um den WPS Modus aufzurufen.

Geben Sie den PIN Code (bis zu 8 Zeichen) des

WPS-fähigen Geräts ein und klicken Sie dann auf die

‘Start PIN’ Schaltfläche, sodass das WPG automatisch

eine Verbindung mit ihm aufnimmt.

45

WPG-350ViewSonic

5-6 Projektionseinstellungen(Projection Setting)

Zeigt und konfiguriert die Projektionseinstellungen.

Menüpunkt Beschreibung Instruction Page

Wählen Sie die Benutzersprache. Language Selection (Hinweisseite Sprachwahl) Resolution

Wählen Sie die Ausgabeauflösung für die Projektion. (Auflösung) Presentation lock (Präsentationssperre)

Aktivieren Sie dieses Kontrollkästchen, um ein Unterbrechen

der laufenden Präsentation unmöglich zu machen.

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

46

WPG-350ViewSonic

5-7 Kennwort-Einstellungen(Password Setting)

Zeigt und konfiguriert die Kennwort-Einstellungen.

Menüpunkt Beschreibung Current Password (Aktuelles Kennwort) New Password / Confirmed Password (Neues Kennwort /

Geben Sie das aktuelle Kennwort ein.

Neues Kennwort: Geben Sie das neue Kennwort ein. Konfirmation des Kennworts Konfirmieren Sie das neue Kennwort.

Kennwortbestätigung)

Klicken Sie auf die ‘Apply’ Schaltfläche, um die Einstellungen zu speichern.

HINWEIS: Änderungen der Konfigurationseinstellungen erfordern einen Neustart der Netzwerkverbindung. Sie können die Netzwerkverbindung neu starten, indem Sie auf “Restart” im Hauptmenü klicken.

47

WPG-350ViewSonic

5-8 Konfigurations-Tools(Configuration Tools)

5-8-1 Konfigurations-Tools

Ermöglicht ein Backup / Wiederherstellen der WPG-Einstellungen.

Zeigt und konfiguriert die Konfigurations-Tools.

Menüpunkt Beschreibung Backup Settings (Backup-Einstellungen)

Klicken Sie auf die ‘Save…’ Schaltfläche, um die aktuellen Einstellungen des Wireless Präsentations-Gateway als Datei zu speichern und auf

Ihrem Computer zu sichern. Restore Settings (Wiederherstellung der Einstellungen)

Klicken Sie auf die ‘Browse…’ Schaltfläche, um eine

früher gespeicherte und in einem Ordner Ihres

Computers gespeicherte Konfigurationsdatei

auszuwählen. Reset (Zurücksetzen) Setzen Sie für alle Einstellungen des Wireless

Präsentations-Gateway die werkseitigen

Standardeinstellungen.

48

WPG-350ViewSonic

5-8-2 Firmware-Aktualisierung

Aktualisierung der WPG-Firmware.

Wenn Sie die Aktualisierung der WPG-Firmware automatisch über Ihre Internetverbindung vornehmen lassen wollen, wählen Sie ‘Auto’; WPG lädt dann die neueste Firmware herunter und führt die Aktualisierung automatisch durch.

Hinweis: Es ist vorteilhaft für die Firmeware-Aktualisierung eine verkabelte Ethernetverbindung zu benutzen.

Die Aktualisierung der Firmware wird durch folgende Meldung angezeigt:

Warten Sie, bis das WPG nach Abschluss der Aktualisierung automatisch neu startet.

49

WPG-350ViewSonic

5-9 Neustart(Restart)

Führen Sie einen Neustart des WPG durch, falls das Gerät nicht korrekt funktioniert oder nachdem Änderungen im Web-Konfigurationsmenü vorgenommen wurden.

Hinweis: Ein Neustart dauert etwa 60 Sekunden.

Klicken Sie auf ‘Apply’, um das WPG neu zu starten.

50

WPG-350ViewSonic

(PC)

(MAC)

Klicken Sie auf ‘OK’ um das WPG neu zu starten, oder klicken Sie zum Abbrechen auf ‘Cancel’.

51

WPG-350ViewSonic

5-10 Abmelden(Logout)

Um sich bei dem Web-Konfigurationsmenü abzumelden, klicken Sie auf ‘Logout’.

52

WPG-350ViewSonic

Kapitel VI Anhang

6-1 Angabe zur Hardware

Produktname WPG-350 Stromversorgung Externe Stromversorgung (12V DC, 1A)

Abmessungen 133,4 x 92,4 x 31,08mm Gewicht 200g Schnittstellen

Ausgabeauflösung 1024 x 768, 800x600

Umgebungsbedingungen Betriebstemperatur: 0 ~ 40°C

Betriebssystem

VGA-Anschluss:

VGA-AUSGANG ------ D-Sub 15-polig Mini x 1(Schwarz) x 1 PC EINGANG ------------D-Sub 15-polig Mini x1(Blau) x 1

Audio-Ausgang:

3,5mm Buchse x 1

Wired Netzwerk-Schnittstelle: 10/100Mb/s Auto-Sensing/Auto-Cross-Over Ethernet-Port x 1

Wireless Netzwerk-Schnittstelle: Integriert 802.11b/g/n

Betriebsfeuchtigkeit: 5 ~ 85%, nicht kondensierend Lagerungstemperatur: 0 ~ 50°C

Lagerungsfeuchtigkeit: 5 ~ 85%, nicht kondensierend

Unterstützte BS:

1. Windows XP 32/63-Bit (SP2 oder höher)

2. Windows XP 32/63-Bit (SP1 oder höher)

3. MAC BS 10.4 / 10.5 (Power PC / Intel Version)

Unterstützte Webbrowser:

1. Microsoft Internet Explorer 6.0 (SP2) oder höher

2. Mozilla Firefox 3.0 oder höher

3. Safari

Prüfzeichen CE, FCC, IC, UL/cUL, NCC, C-TICK, RoHS-kompatibel Software Wireless Präsentations-Gateway Softwareanwendung

53

WPG-350ViewSonic

Support Format
