1. Perhatian dan Peringatan
1. Baca petunjuk berikut dengan cermat sebelum menggunakan
peralatan.
2. Simpan petunjuk ini di tempat yang aman.
3. Perhatikan semua peringatan dan ikuti semua petunjuk.
4. Duduk setidaknya 18” / 45cm dari layar.
5. Selalu tangani layar secara hati-hati saat memindahkannya.
6. Jangan lepas penutup belakang. Layar ini mengandung
komponen bertegangan tinggi. Anda dapat mengalami cedera
parah jika menyentuhnya.
7. Jangan gunakan peralatan ini di dekat air. Peringatan: Untuk
mengurangi risiko timbulnya api atau sengatan listrik, jangan
paparkan peralatan ini di bawah hujan atau kelembapan.
8. Hindari memaparkan layar ke sinar matahari langsung atau
sumber panas lainnya. Arahkan layar menjauhi sinar matahari
langsung untuk mengurangi silau.
9. Bersihkan dengan kain lembut yang kering. Jika perlu
dibersihkan lebih lanjut, lihat "Membersihkan Layar" dalam
panduan ini untuk petunjuk lengkap.
10. Hindari menyentuh layar. Minyak dari kulit sulit dibersihkan.
11. Jangan gosok atau tekan panel layar karena dapat merusak
layar secara permanen.
12. Jangan halangi celah ventilasi apapun. Pasang peralatan sesuai
petunjuk dari produsen.
13. Jangan pasang di dekat sumber panas apapun seperti radiator,
pengatur panas, kompor, atau perangkat lain (termasuk
amplifier) yang menghasilkan panas.
14. Letakkan layar di area berventilasi baik. Jangan letakkan
apapun pada layar yang dapat menghambat pelepasan panas.
1
15. Jangan letakkan benda berat pada layar, kabel video, atau kabel
daya.
16. Jika timbul asap, noise yang tidak biasa, atau aroma aneh,
segera matikan layar dan hubungi dealer atau ViewSonic.
Penggunaan layar dalam kondisi demikian dapat berbahaya.
17. Jangan coba menghindari ketentuan keselamatan untuk
konektor tipe terpolarisasi maupun arde. Konektor terpolarisasi
memiliki dua bilah yang tidak sama lebar. Konektor tipe arde
memiliki dua bilah dan kaki arde ketiga. Bilah lebar dan kaki
ketiga disediakan demi keselamatan Anda. Jika konektor tidak
sesuai dengan stopkontak Anda, hubungi teknisi listrik untuk
mengganti stopkontak.
18. Lindungi kabel daya agar tidak terinjak atau terjepit, terutama
pada konektornya dan titik keluar dari peralatan. Pastikan
stopkontak terdapat di dekat peralatan agar mudah dijangkau.
19. Gunakan hanya peralatan tambahan/aksesori yang ditentukan
produsen.
20. Gunakan hanya dengan meja, penyangga, tripod, atau braket
yang ditentukanprodusen, atau dijual bersama
peralatan. Bila meja digunakan,hati-hati saat
memindahkan meja/peralatan untuk menghindari
cedera karena terjatuh.
21. Lepas sambungan peralatan ini bila tidak
digunakan untuk waktu lama.
22. Serahkan semua perbaikan kepada staf servis berkualifikasi.
Servis diperlukan bila unit rusak karena suatu hal, seperti:jika
kabel atau konektor catu daya rusak, cairan tumpah atau benda
terjatuh ke dalam unit, unit terpapar hujan atau kelembapan,
atau unit tidak beroperasi normal maupun terjatuh.
2
2. Persiapan
Sekiranya ada masalah dan produk yang telah Anda beli harus
dikembalikan dengan alasan apa pun, simpanlah kemasan asli,
formulir pendaftaran, dan kuitansi. Dengan tersedianya item-item
tersebut akan lebih mudah bagi Anda untuk memverifikasi produk
dan perbaikan, pengembalian dana dan/atau pengembalian produk
kepada Anda.
Jika Anda ada masalah dengan produk Anda atau ada pertanyaan
yang belum terjawab di Panduan Pengguna, silakan hubungi
layanan pelanggan untuk meminta bantuan.
Penting! Simpan kardus asli dan semua bahan kemasan untuk
keperluan pengiriman di kemudian hari.
CATATAN: Kata “Windows” dalam panduan pengguna ini merujuk
pada sistem operasi Microsoft Windows.
3
2-1. Isi Kemasan
Kemasan monitor Anda berisi:
• Layar
• Kabel daya
• Kabel HDMI
• Panduan Ringkas
PENTING:
1
Kabel video yang disertakan dalam paket Anda mungkin berbeda,
tergantung pada negara Anda. Hubungi reseller lokal Anda untuk
informasi lebih lanjut.
4
2-2. Bagian Luar Monitor
A. Depan B. Kiri dan Kanan
C. Belakang
1. Panel kontrol (Diperluas pada 3-1)
2. Port I/O (input/output) Area ini harus
mencakup semua pilihan sambungan
I/O, dan juga sambungan input daya
(Diperluas di 2-4)
3. Slot pengaman Kensington
(Diperluas di 2-3 bagian B)
2
1
3
1
5

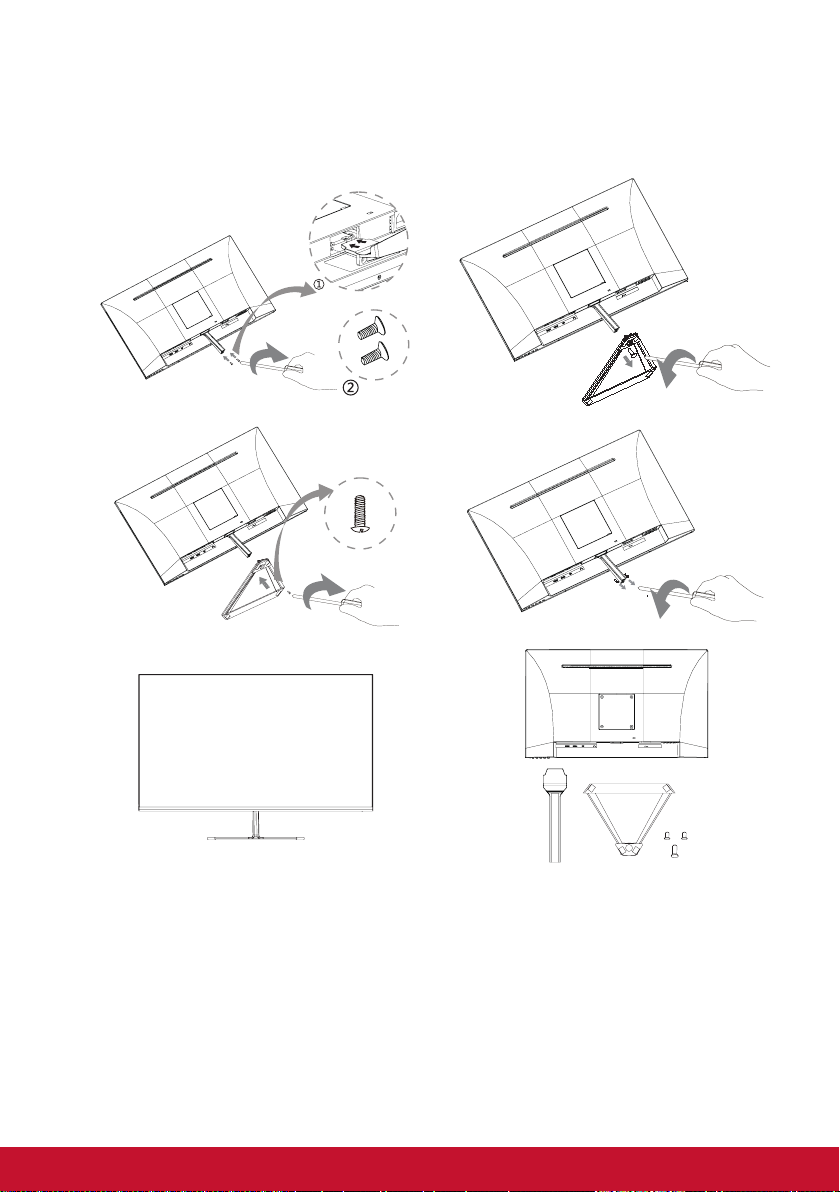

2-3. Pemasangan Perangkat Keras
A. Proses Pemasangan
Landasan
B. Prosedur Pelepasan
1 1
2 2
3 3
Landasan
6
C. Menggunakan Kunci Pengaman
Konektor pengaman terdapat di sisi belakang monitor. Untuk
informasi lebih lanjut tentang pemasangan dan penggunaan.
Berikut contoh pemasangan kunci pada meja untuk acuan Anda.
*Gambar ini hanya sebagai rujukan
7
2-4. Pemasangan Cepat
Sambungkan Kabel Video
1. Pastikan baik monitor LCD maupun komputer dalam kondisi
MATI.
2. Lepas penutup panel belakang bila perlu.
3. Sambungkan kabel video dari monitor LCD ke komputer.
8

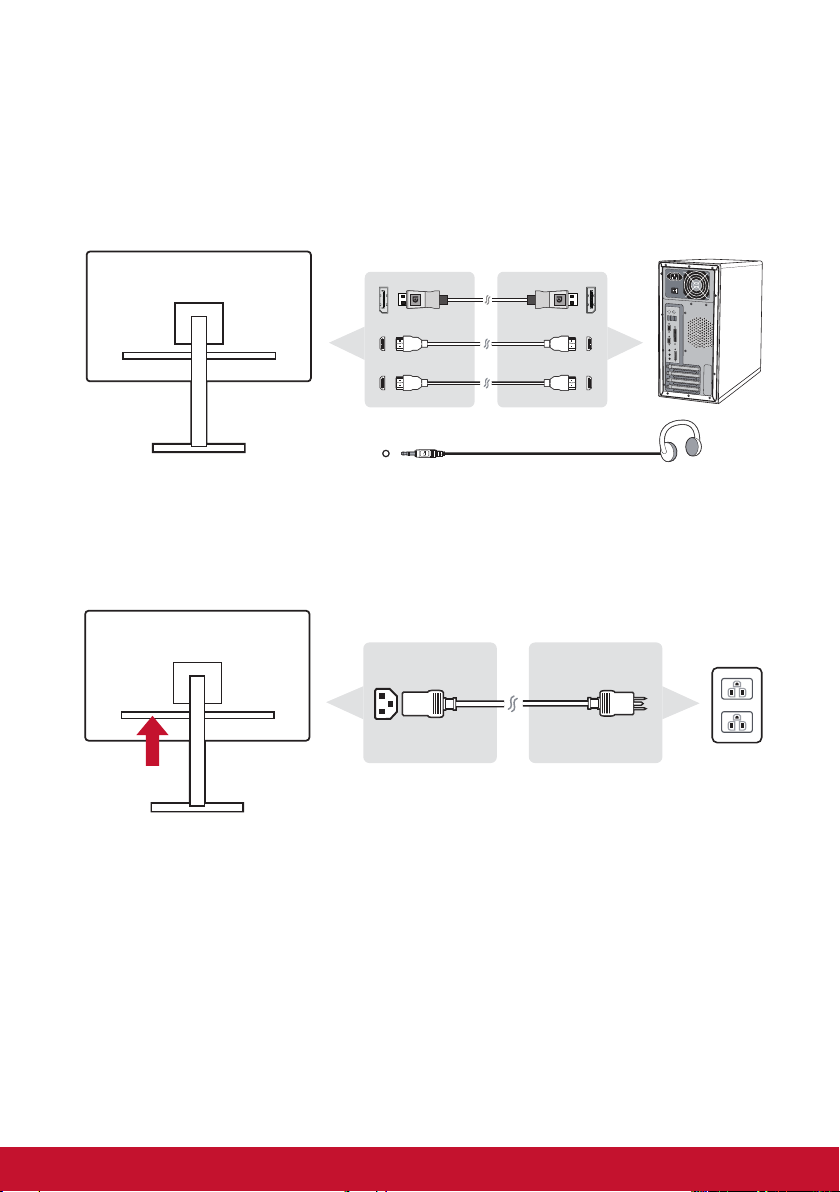

3.A. Kabel Video dan Audio
1513174141513174
14
Untuk MAC dengan output Thunderbolt, sambungkan ujung
DP mini dari "DP mini ke kabel DisplayPort" ke output
Thunderbolt MAC. Dan sambungkan ujung lain kabel ke
konektor DisplayPort pada bagian belakang monitor.
3.B. Kabel Daya (dan adaptor AC/DC bila diminta)
Sambungkan konektor female kabel daya AC ke konektor daya
monitor, dan steker AC kabel daya AC ke outlet AC.
2-5. Daya Aktif
Aktifkan Monitor LCD dan Komputer
Aktifkan Monitor LCD, lalu aktifkan komputer. Urutan khusus ini
(monitor LCD sebelum komputer) adalah penting.
*Gambar ini hanya sebagai rujukan
9
2-6.
Penginstalan Driver (Konfigurasi Windows 10)
Untuk menginstal driver, pertama sambungkan monitor Anda ke
PC, booting PC (pastikan menyalakan monitor terlebih dahulu) dan
ketika PC selesai booting, PC akan mendeteksi monitor secara
otomatis.
Untuk memastikan deteksi otomatis sudah berhasil, buka
‘Advanced Display Settings’ (Pengaturan Tampilan Lanjut) pada
jendela ‘Display Settings’ (Pengaturan Tampilan) (resolusi layar)
sistem Anda. Di sana Anda dapat memverifikasi bahwa monitor
ViewSonic sudah dikenali oleh PC pada bagian ‘Color Management’
(Manajemen Warna) dari pengaturan lanjut.
VX2776-4K-MHD SERIES VX2776-4K-MHD SERIES.icm
10
Jika PC Anda tidak mendeteksi monitor secara otomatis, namun
masih berfungsi, Anda dapat menghidupkan kembali komputer
dan mengikuti langkah-langkah di atas. Tidak ada keharusan
kompter mendeteksi monitor untuk penggunaan normal, namun
direkomendasikan.
Jika ada masalah lain atau ada pertanyaan, silakah hubungi
Dukungan Pelanggan.
11
3. Menyesuaikan Gambar Layar
3-1. Mengatur Mode Pengaturan Waktu
Atur resolusi monitor Anda ke resolusi yang sesuai (lihat bagian
"spesifikasi") untuk mendapatkan pengalaman terbaik, dengan
warna yang brilian dan teks yang padat. Begini cara:
1. Buka jendela pengaturan resolusi layar Anda (setiap sistem
operasi prosesnya akan berbeda untuk sampai ke situ).
2. Selanjutnya, sesuaikan pengaturan resolusi layar agar sesuai
dengan resolusi awal monitor. Ini akan memberikan pengalaman
pemakaian terbaik kepada Anda.
Jika Anda mengalami kesulitanh mengatur resolusi atau tidak
melihat pilihan tersedia, mungkin Anda membutuhkan driver kartu
video yang lebih baru. Hubungi produsen komputer atau kartu video
Anda untuk mendapatkan driver terbaru.
• Bila perlu, lakukan penyesuaian kecil menggunakan POSISI H.
dan POSISI V hingga gambar layar benar-benar terlihat. (*hanya
untuk analog). (Batas hitam di sekitar tepi layar hampir mengenai
“area aktif” yang disjnari dari monitor LCD.)
12
