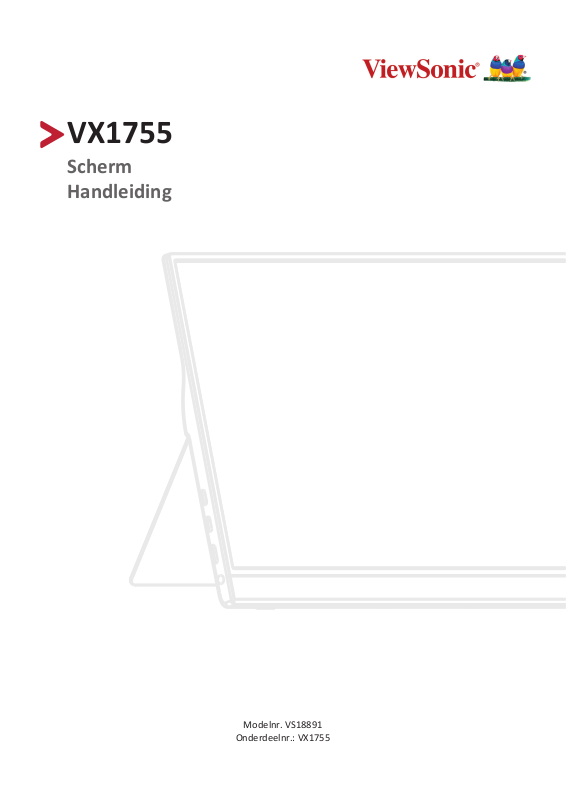

Viewsonic VX1755 User Guide [nl]
VX1755
Scherm
Handleiding
Modelnr. VS18891
Onderdeelnr.: VX1755
Bedankt voor uw keuze voor ViewSonic®
Als wereldwijd toonaangevende leverancier van visuele oplossingen, zet ViewSonic®
zich in om de verwachtingen van de wereld op het vlak van technologische evolutie,
innovatie en eenvoud, te overschrijden. Bij ViewSonic® geloven wij dat onze producten
het potentieel hebben om een positieve impact in de wereld te bieden en we zijn
ervan overtuigd dat het ViewSonic®-product dat u hebt gekozen, u goed van pas zal
komen.
Nogmaals bedankt voor uw keuze voor ViewSonic®!
2
Veiligheidsvoorzorgen
Lees de volgende veiligheidsmaatregelen voordat u dit apparaat gebruikt.
• Bewaar deze gebruikshandleiding op een veilige plaats zodat u deze later
opnieuw kunt raadplegen.
• Lees alle waarschuwingen en volg alle instructies.
• Ga ten minste op 45 cm van het apparaat zitten.
• Zorg dat er minstens 10 cm vrije ruimte rond het apparaat aanwezig is om een
goede ventilatie te garanderen.
• Plaats het apparaat in een goed geventileerde ruimte. Plaats niets bovenop het
apparaat waardoor de warmteverspreiding kan worden verhinderd.
• Gebruik het apparaat niet in de buurt van water. Om het risico op vuur of
elektrische schokken te verminderen, mag u het apparaat niet blootstellen aan
vocht.
• Vermijd het blootstellen van het apparaat aan direct zonlicht en andere bronnen
van duurzame warmte.
• Plaats het apparaat niet in de buurt van warmtebronnen zoals radiatoren,
verwarmingsroosters of andere apparaten (inclusief versterkers) die de
temperatuur van het apparaat kunnen doen stijgen tot gevaarlijke niveaus.
• Gebruik een zachte, droge doek om de behuizing te reinigen. Raadpleeg voor
meer informatie het hoofdstuk “Onderhoud” in deze handleiding.
• Vermijd het aanraken van het scherm, aangezien olie zich kan verzamelen op het
scherm als u het aanraakt.
• Raak het schermoppervlak niet aan met scherpe of harde objecten omdat
hierdoor het scherm kan schade oplopen.
• Plaats het apparaat niet op een doek of andere materialen die geplaatst kunnen
zijn tussen het product en het ondersteunende meubilair.
• Wanneer u het apparaat verplaatst, moet u ervoor zorgen dat u het niet laat
vallen of er nergens mee tegenaan stoten.
• Plaats het apparaat niet op een effen of onstabiel oppervlak. Het apparaat kan
omvallen en zo lichamelijke letsels of defect veroorzaken.
• Plaats geen zware objecten op het apparaat of op de aansluitkabels.
• Gebruik altijd kasten, standaarden of installatiemethoden die worden
aanbevolen door de fabrikant van de apparaatset.
• Gebruik altijd meubilair dat het apparaat veilig kan ondersteunen.
• Zorg er altijd voor dat het apparaat niet over de rand van het ondersteunende
meubilair hangt.
• Plaats het apparaat niet op groot meubilair, zoals een kast of boekenkast,
zonder zowel het meubilair als het apparaat aan een geschikte ondersteuning te
verankeren.
• Leer kinderen altijd over de gevaren van het op meubilair klimmen om bij het
apparaat of gerelateerde apparatuur te komen.
3
• Plaats de monitor niet waar kinderen waarschijnlijk aanwezig zullen zijn.
• Plaats geen items die kinderen kunnen verleiden om te klimmen, zoals
speelgoed en afstandsbedieningen, bovenop het apparaat of meubilair waarop
het product is geplaatst.
• Als u rook, een abnormaal geluid of een vreemde geur opmerkt, moet u het
apparaat onmiddellijk uitschakelen en contact opnemen met uw leverancier of
ViewSonic®. Het is gevaarlijk om het apparaat in dergelijke gevallen verder te
gebruiken.
• Probeer nooit de veiligheidsvoorzieningen van de gepolariseerde of geaarde
stekker te omzeilen. Een gepolariseerde stekker heeft twee bladen, waarbij
er een breder is dan de ander. Een aardlekstekker bevat twee pennen en een
aardklem. De brede pen van de gepolariseerde stekker en de aardklem van
de aardlekstekker zijn bedoeld voor uw veiligheid. Als de stekker niet in uw
stopcontact past, dient u een adapter aan te schaffen. Probeer nooit de stekker
in het stopcontact te forceren.
• Bij het aansluiten op een stopcontact, mag u de aardklem niet verwijderen. Zorg
dat de aardklemmen nooit worden verwijderd.
• Leg en beheer snoeren en kabels die zijn aangesloten op uw apparaat altijd zo
dat er niet over gestruikeld kan worden en dat er niet aan getrokken of niet
vastgepakt kunnen worden.
• Plaats de voedingskabel en de stekker zo, dat er niet op kan worden getrapt
dat ze niet gekneld raken en bescherm het punt waar de kabel uit het apparaat
komt. Zorg dat het stopcontact zich dicht bij het apparaat bevindt zodat het
gemakkelijke toegankelijk is.
• Trek de stekker van de voedingskabel uit het stopcontact als u het apparaat
gedurende langere tijd niet gebruikt.
• Bevestig het distributiesysteem geïnstalleerd in het gebouw. Het systeem moet
voorzien in een circuitonderbreker gespecificeerd op 120/240V, 20A.
• Gebruik alleen hulpstukken/accessoires, zoals wagentjes, standaarden,
tripods, beugels of tafels, die zijn gespecificeerd door de fabrikant.
• Wanneer u een wagentje gebruikt, wees dan voorzichtig wanneer u het
wagentje samen met het apparaat verplaatst om te vermijden dat het kantelt en
letsels veroorzaakt.
• Laat onderhoud en reparaties over aan bevoegde onderhoudstechnici. Reparatie
zal vereist zijn wanneer het apparaat op enige wijze werd beschadigd, zoals in de
volgende gevallen:
indien het voedingssnoer of de stekker beschadigd is.
indien er vloeistof op het apparaat wordt gemorst of als er voorwerpen in
het apparaat vallen.
indien het apparaat wordt blootgesteld aan regen of vocht.
Als het apparaat niet normaal werkt of is gevallen.
• Als u de oor-/hoofdtelefoon gebruikt, moet u het volume aanpassen naar een
geschikt niveau anders kan er gehoorschade ontstaan.
4
Inhoud
Veiligheidsvoorzorgen ................................................. 3
Inleiding ...................................................................... 7
Inhoud van verpakking ...........................................................................................7
Productoverzicht ....................................................................................................8
Voor- en linkeraanzicht ........................................................................................... 8
Achter- en rechteraanzicht ..................................................................................... 8
I/O-poorten ............................................................................................................. 8
Eerste instelling ........................................................... 9
Het deksel installeren ............................................................................................. 9
Het deksel en de standaard gebruiken ................................................................... 9
Aansluitingen maken ................................................. 10
Aansluiten op de netspanning .............................................................................. 10
Externe apparaten aansluiten ..............................................................................11
Stroomvoorziening ...............................................................................................12
Een notebook of mobiele telefoon inschakelen .................................................... 12
Voedingsdetectie .................................................................................................. 12
Stroomvoorziening - Meer Informatie .................................................................. 13
De monitor gebruiken ............................................... 14
De kijkhoek aanpassen .........................................................................................14
Afstelling kantelhoek ............................................................................................. 14
Het apparaat in-/uitschakelen .............................................................................. 15
De toetsen van het bedieningspaneel gebruiken ................................................. 15
Snelmenu .............................................................................................................. 16
Sneltoetsen ........................................................................................................... 17
De instellingen configureren ................................................................................19
Algemene bewerkingen ........................................................................................ 19
OSD-menustructuur .............................................................................................. 21
5
Appendix ................................................................... 25
Specificaties .......................................................................................................... 25
Woordenlijst ......................................................................................................... 27
Probleemoplossing ...............................................................................................31
Onderhoud ...........................................................................................................33
Algemene voorzorgsmaatregelen ......................................................................... 33
Het scherm reinigen .............................................................................................. 33
De behuizing reinigen ............................................................................................ 33
Reglementaire en veiligheidsinformatie .................... 34
Nalevingsinformatie .............................................................................................34
FCC-nalevingsverklaring ........................................................................................ 34
Verklaring voor Canadese bedrijven ..................................................................... 34
CE-verklaring van conformiteit voor Europese landen ......................................... 34
Verklaring van RoHS2-naleving ............................................................................. 35
Beperking van gevaarlijke stoffen in India ............................................................ 36
Productverwijdering aan het einde van zijn levensduur ....................................... 36
Copyright-informatie ............................................................................................ 37
Klantendienst ........................................................................................................ 38
Beperkte garantie .................................................................................................. 39
6
Inleiding
Inhoud van verpakking
• Draagbaar scherm
• Voedingsadapter
• USB Type C-kabel
• USB Type-C naar Type-A-kabel
• Mini HDMI-naar-HDMI-kabel
• Beschermklep
• Snelstartgids
NOOT: De voedingsadapter en videokabels die bij uw pakket zijn geleverd,
kunnen verschillen aankelijk van uw land. Neem contact op met uw
lokale wederverkoper voor meer informae.
7
Productoverzicht
Voor- en linkeraanzicht
Achter- en rechteraanzicht
Bedieningspaneel
toetsen
Aan/uit-knop led
I/O-poorten
Type C HDMI
1 1 2 3
1. USB Type C 2. Mini HDMI 3. Audio Out
NOOT: Voor meer informae over de 1(«)/2/3/4/5(
ervan, raadpleegt u “Sneltoetsen” op pagina 18.
Standaard
) toets en de funces
8
Eerste instelling
Het deksel installeren
Het deksel en de standaard gebruiken
NOOT: Plaats het apparaat aljd op een vlak en stabiel oppervlak. Als u dat niet
doet, kan het apparaat defect en beschadigd raken en/of resulteren in
lichamelijk letsel.
9
Aansluingen maken
Aansluiten op de netspanning
De monitor kan worden ingeschakeld in elke van de volgende conguraes:
• Type C-aansluing
(The power output must be greater than 10W)
(De vermogensuitvoer moet groter zijn dan 10W)
• Type A-aansluing
(The power output must be greater than 10W)
(De vermogensuitvoer moet groter zijn dan 10W)
• Voedingsadapter
100-240 Vac
50/60 Hz
NOOT: Zie “Stroomvoorziening” op pagina 12 voor meer informae.
10
Externe apparaten aansluiten
or
Uw externe apparaat/apparaten kan/kunnen worden verbonden in een van de
volgende conguraes:
• Type C-aansluing
Sluit een Type C-kabel van uw extern apparaat aan op een Type C-poort op de
monitor.
or
of
(The power output must be greater than 10W)
• Mini HDMI-aansluing
1. Sluit de mini HDMI-kabel van uw extern apparaat aan op de mini HDMI-poort op
de monitor.
2. Sluit de USB Type A naar Type C-kabel van uw extern apparaat aan op de monitor
om de aanraakbedieningselementen in te schakelen.
mini
(The power output must be greater than 10W)
(De vermogensuitvoer moet groter zijn dan 10W)
NOOT:
• De USB Type A naar Type C-aansluing zal ook stroom toevoeren naar de
monitor vanaf de notebook. De vermogensuitvoer moet groter zijn dan
10W.
11
Stroomvoorziening
Een notebook of mobiele telefoon inschakelen
Als de meegeleverde voedingsadapter is aangesloten op de monitor, kan de
monitor vervolgens een aangesloten notebook of mobiele telefoon opladen.
NOOT: Uitgang stroomvoorziening: DC 5V/9V/12V/15V/20V/Max 3A.
100-240 Vac
50/60 Hz
Voedingsdetece
Dit product zal detecteren of het voedingsapparaat een adapter, laptop of mobiele
telefoon is.
• Als de voedingsbron een adapter of notebook is, zal de standaard
helderheidswaarde 100 zijn.
• Als de voedingsbron een mobiele telefoon is, zal de standaard
helderheidswaarde 15 zijn.
• Wanneer u een mobiele telefoon gebruikt om de monitor van stroom te
voorzien, zal het standaard helderheidsniveau 15 zijn.
NOOT: Vanwege de beperkte stroomuitvoer van de mobiele telefoon, mag u het
helderheidsniveau niet hoger instellen omdat het scherm hiervoor kan
knipperen of uitschakelen.
12
Stroomvoorziening - Meer Informae
Houd rekening met het volgende vanwege het design van VX1755’s:
• Het eerste aangesloten apparaat zal het hoofdingangssignaal zijn.
• Wanneer een Type C-poort een extern apparaat herkent als voedingsadapter, zal
dit alleen de stroom distribueren. Het zal GEEN ingangssignaal weergeven.
• Alleen als één van de Type C-poorten wordt herkend als een voedingsadapter,
kan de andere stroom in twee richngen leveren.
Als een laptop eerst is aangesloten op de VX1755, wordt een mobiele telefoon als
tweede aangesloten en wordt de baerij van de mobiele telefoon niet opgeladen
omdat geen enkele Type C-poort de aansluing herkent als aangesloten op een
voedingsadapter.
NOOT: Als u het scherm van de mobiele telefoon wilt weergeven, moet u de
Type C-kabel die op de laptop is aangesloten, loskoppelen.
Als een mobiele telefoon eerste is aangesloten op de VX1755, wordt een laptop als
tweede aangesloten en wordt de baerij van de mobiele telefoon opgeladen omdat
één van de Type C-poorten wordt herkend als aangesloten op een voedingsadapter.
NOOT: Als u het scherm van de laptop wilt weergeven, moet u de Type C-kabel
die op de mobiele telefoon is aangesloten, loskoppelen.
Omwille van het design van de VX1755’s, mag u geen twee laptops of één laptop
en een desktopcomputer tegelijkerjd aansluiten. Hierdoor kunnen conicten in de
stroomverdeling ontstaan en knipperende schermen of het geforceerd uitschakelen
van de laptop(s) veroorzaken.
NOOT:
• Als de laptop een Type C-poort hee, sluit u aan via Type C op de VX1755.
• Sluit de andere Type C-poort van de VX1755 niet aan op een andere laptop
of desktopcomputer via Type A en HDMI tegelijk.
• Als de laptop alleen HDMI- en Type A-poorten hee, sluit u aan via HDMI
en Type A naar Type C op de VX1755.
• Als de vermogensuitvoer van het Type A-poort van de laptop niet groter
is dan 10W, gebruik dan onze voedingsadapter voor het aansluiten op de
VX1755.
• Sluit de andere Type C-poort van de VX1755 niet aan op een andere laptop
of desktopcomputer tegelijk.
13
Loading...
