Viewsonic VX1755 User Guide [de]
VX1755
Anzeige
Bedienungsanleitung
Modell Nr. VS18891
P/N: VX1755
Vielen Dank, dass Sie sich für ViewSonic® entschie-
den haben
Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet
sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung,
Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere
Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon
überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,
gute Dienste leisten wird.
Vielen Dank nochmals, dass Sie sich für ViewSonic® entschieden haben!
2
Sicherheitshinweise
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Sicherheitshinweise.
• Bewahren Sie diese Anleitung zum künftigen Nachschlagen an einem sicheren
Ort auf.
• Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen.
• Sitzen Sie mindestens 45 cm von dem Gerät entfernt.
• Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine
angemessene Belüftung gewährleistet bleibt.
• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Platzieren Sie nichts auf
dem Gerät, das die Wärmeableitung beeinträchtigen könnte.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser. Damit es nicht zu Bränden
oder Stromschlägen kommt, setzen Sie dieses Gerät keiner Feuchtigkeit aus.
• Setzen Sie das Gerät keinem direkten Sonnenlicht oder andere Quellen
nachhaltiger Wärme aus.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (z. B. Heizungen,
Herde etc.) auf, meiden Sie unbedingt die Nähe zu sonstigen Geräten, die
Temperatur des Gerätes auf gefährliche Werte erhöhen könnten – dazu zählen
auch Verstärker.
• Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Informationen
finden Sie im Abschnitt „Wartung“ dieser Anleitung.
• Berühren Sie den Bildschirm nicht, da sich bei Berührung Öl am Bildschirm
ansammeln kann.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, spitzen oder harten
Gegenständen, da diese den Bildschirm beschädigten könnten.
• Stellen Sie das Gerät nicht auf Stoff oder andere Materialien, die sich zwischen
dem Produkt und dem Möbelstück befinden könnten.
• Achten Sie beim Transportieren des Gerätes darauf, das Gerät nicht fallen zu
lassen oder gegen andere Gegenstände zu stoßen.
• Platzieren Sie das Gerät nicht auf einer unebenen oder unstabilen Oberfläche.
Das Gerät könnte herunterfallen, was Verletzungen und Störungen zur Folge
haben kann.
• Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln.
• Verwenden Sie stets Schränke oder Ständer oder Installationsmethoden, die der
Hersteller des Gerätesets empfiehlt.
• Verwenden Sie stets Möbelstücke, die das Gerät sicher tragen können.
• Stellen Sie stets sicher, dass das Gerät nicht über den Rand des Möbelstücks, auf
dem er abgestellt ist, hinausragt.
• Stellen Sie das Gerät nicht auf ein hohes Möbelstück, wie einen Schrank oder ein
Bücherregal, ohne das Möbelstück und das Gerät an einer geeigneten Stütze zu
fixieren.
• Klären Sie Kinder stets über die Gefahren auf, die entstehen können, wenn sie
auf Möbelstücke klettern, um an das Gerät und damit verbundene Geräte zu
gelangen.
3
• Stellen Sie den Monitor nicht an Orten auf, an denen sich wahrscheinlich Kinder
aufhalten.
• Legen Sie nichts, was für Kinder interessant sein könnte, wie etwa Spielzeug oder
Fernbedienungen, auf das Gerät oder auf das Möbelstück, auf dem er abgestellt
ist.
• Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder
ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen
Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich.
• Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers
außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten
ausgestattet, von denen einer breiter als der andere ist. Ein geerdeter Stecker
verfügt über zwei Kontakte und eine dritte Erdungszunge. Der breitere Kontakt/
die Erdungszunge dient Ihrer Sicherheit. Falls der Stecker nicht in Ihre Steckdose
passt, benötigen Sie einen Adapter. Versuchen Sie nicht, den Stecker gewaltvoll
in die Steckdose zu stecken.
• Entfernen Sie bei Anschluss an eine Steckdose nicht die Erdungszunge. Achten
Sie darauf, dass die Erdungszunge auf keinen Fall entfernt wird.
• Verlegen und führen Sie die an Ihr Gerät angeschlossenen Kabel stets so, dass
niemand darüber stolpern, daran ziehen oder es erfassen kann.
• Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf
getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf
die Stelle, an der das Kabel aus dem Gerät austritt. Nutzen Sie eine Steckdose in
unmittelbarer Nähe des Gerätes, die jederzeit leicht erreicht werden kann.
• Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät voraussichtlich
längere Zeit nicht benutzt wird.
• Bitte überprüfen Sie das Verteilersystem im Gebäude. Es sollte einen
Trennschalter mit 120/240 V, 20 A besitzen.
• Verwenden Sie nur vom Hersteller angegebene Erweiterungen/Zubehörteile, wie
Wagen, Ständer, Stative, Halterungen oder Tische.
• Falls Sie einen Wagen verwenden, bewegen Sie die Wagen/
Gerät-Kombination äußerst vorsichtig, damit das Gerät nicht umkippt.
• Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualifizierten
Fachleuten. Bei Beschädigungen und anderen Beeinträchtigungen muss das
Gerät gewartet oder repariert werden; beispielsweise in folgenden Fällen:
Wenn das Netzkabel oder der Netzstecker beschädigt ist.
Wenn Flüssigkeiten über dem Gerät verschüttet wurden oder Gegenstände
in das Gerät gefallen sind.
Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
Wenn das Gerät nicht normal funktioniert oder fallen gelassen wurde.
• Achten Sie beim Einsatz von Ohr-/Kopfhörern darauf, die Lautstärke nicht zu
hoch einzustellen, damit es nicht zu Hörschäden kommt.
4
Inhalt
Sicherheitshinweise ..................................................... 3
Einleitung .................................................................... 7
Lieferumfang ..........................................................................................................7
Übersicht ................................................................................................................8
Ansicht Vorderseite und linke Seite ........................................................................ 8
Ansicht Rückseite und rechte Seite ......................................................................... 8
I/O-Anschlüsse ....................................................................................................... 8
Grundeinstellungen ..................................................... 9
Abdeckung installieren ...........................................................................................9
Abdeckung und Ständer nutzen .............................................................................9
Verbindungen herstellen ........................................... 10
An Stromversorgung anschließen .........................................................................10
Externe Geräte anschließen .................................................................................11
Power Delivery .....................................................................................................12
Notebook oder Mobiltelefon mit Strom versorgen .............................................. 12
Stromversorgungserkennung ................................................................................ 12
Power Delivery - weitere Informationen ............................................................... 13
Monitor verwenden .................................................. 14
Betrachtungswinkel anpassen .............................................................................. 14
Neigungswinkel anpassen ..................................................................................... 14
Gerät ein- und ausschalten ...................................................................................15
Bedienfeldtasten verwenden ...............................................................................15
Schnellmenü .......................................................................................................... 16
Schnelltasten ......................................................................................................... 17
Einstellungen konfigurieren .................................................................................19
Allgemeine Aktionen ............................................................................................. 19
Bildschirmmenübaum ........................................................................................... 21
5
Anhang ...................................................................... 25
Technische Daten .................................................................................................25
Glossar .................................................................................................................. 27
Problemlösung ......................................................................................................31
Wartung ................................................................................................................33
Allgemeine Vorsichtsmaßnahmen ........................................................................ 33
Bildschirm reinigen ................................................................................................ 33
Gehäuse reinigen .................................................................................................. 33
Informationen zu Richtlinien und Service .................. 34
Informationen zur Konformität ............................................................................34
FCC-Erklärung ........................................................................................................ 34
Industry-Canada-Erklärung ................................................................................... 34
CE-Konformität für europäische Länder ................................................................ 34
RoHS2-Konformitätserklärung .............................................................................. 35
Indische Beschränkung zu gefährlichen Stoffen .................................................... 36
Entsorgung zum Ende der Einsatzzeit ................................................................... 36
Hinweise zum Urheberrecht ................................................................................. 37
Kundendienst ........................................................................................................ 38
Eingeschränkte Garantie ....................................................................................... 39
6
Einleitung
Lieferumfang
• Tragbares Display
• Netzteil
• USB-Type-C-Kabel
• USB-Type-C-zu-Type-A-Kabel
• Mini-HDMI-zu-HDMI-Kabel
• Schutzabdeckung
• Schnellstartanleitung
Hinweis: Mitgeliefertes Netzteil und Videokabel können je nach Land variieren.
Bie wenden Sie sich für weitere Informaonen an Ihren örtlichen
Händler.
7
Übersicht
Ansicht Vorderseite und linke Seite
Ansicht Rückseite und rechte Seite
Bedienfeldtasten
Betriebsanzeige-
LED
I/O-Anschlüsse
Type C HDMI
1 1 2 3
1. USB Type C 2. Mini HDMI 3. Audio Out
Hinweis: Weitere Informaonen über die Taste 1(«)/2/3/4/5(
Funkonen nden Sie unter „Schnelltasten“ auf Seite 18.
Ständer
) und ihre
8
Grundeinstellungen
Abdeckung installieren
Abdeckung und Ständer nutzen
Hinweis: Platzieren Sie das Gerät auf einem achen, stabilen Untergrund.
Andernfalls könnte das Gerät umfallen und beschädigt werden und/
oder Verletzungen verursachen.
9
Verbindungen herstellen

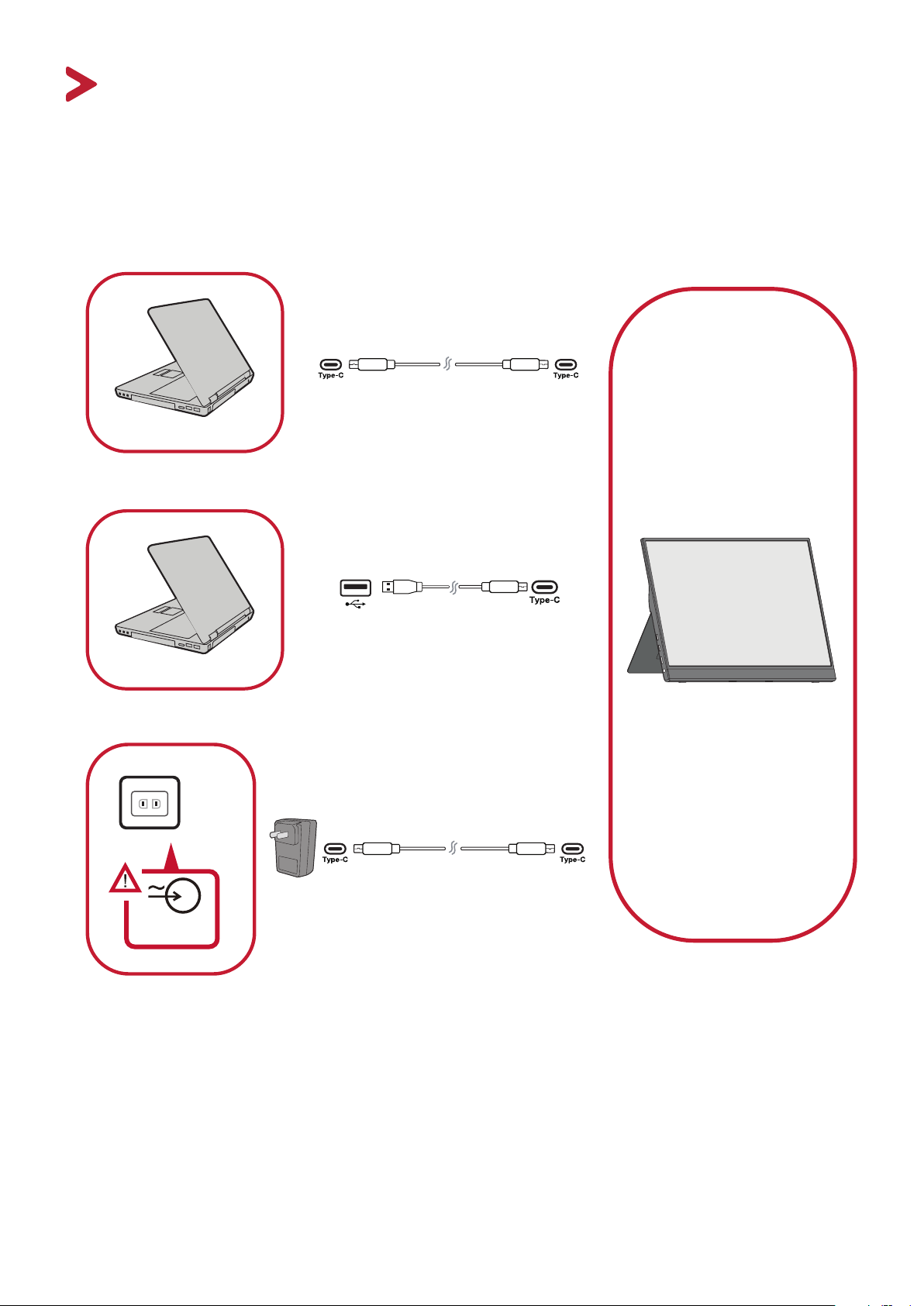

An Stromversorgung anschließen
Der Monitor kann in einer der folgenden Konguraonen in Betrieb genommen
werden:
• Type-C-Verbindung
(The power output must be greater than 10W)
(Die Stromausgabe muss mehr als 10 W
betragen)
• Type-A-Verbindung
(The power output must be greater than 10W)
(Die Stromausgabe muss mehr als 10 W
betragen)
• Netzteil
100-240 Vac
50/60 Hz
Hinweis: Weitere Informaonen nden Sie unter „Power Delivery“ auf Seite
12.
10
Externe Geräte anschließen
or
Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konguraonen
verbunden werden:
• Type-C-Verbindung
Verbinden Sie ein Type-C-Kabel von Ihrem externen Gerät mit einem Type-CAnschluss am Monitor.
or
oder
(The power output must be greater than 10W)
(Die Stromausgabe muss mehr als 10 W
betragen)
• Mini-HDMI-Verbindung
1. Verbinden Sie Ihr externes Gerät über das Mini-HDMI-Kabel mit dem Mini-HDMI-
Anschluss am Monitor.
2. Verbinden Sie zur Akvierung der Berührungssteuerung das USB-Type-A-zu-Type-
C-Kabel von Ihrem externen Gerät mit dem Monitor.
mini
(The power output must be greater than 10W)
(Die Stromausgabe muss mehr als 10 W
betragen)
Hinweis:
• Die USB-Type-A-zu-Type-C-Verbindung versorgt den Monitor über das
Notebook zudem mit Strom. Die Stromausgabe muss mehr als 10 W
betragen.
11
Power Delivery
Notebook oder Mobiltelefon mit Strom versorgen
Falls das mitgelieferte Netzteil an den Monitor angeschlossen ist, kann der Monitor
ein angeschlossenes Notebook oder Mobiltelefon auaden.
Hinweis: Power-Delivery-Ausgabe: 5 V/9 V/12 V/15 V/20 V Gleichspannung/
max. 3 A.
100-240 Vac
50/60 Hz
Stromversorgungserkennung
Dieses Produkt erkennt, ob das Stromversorgungsgerät ein Netzteil, Laptop oder
Mobiltelefon ist.
• Falls die Stromquelle ein Netzteil oder Notebook ist, ist der
Standardhelligkeitswert 100.
• Falls die Stromquelle ein Mobiltelefon ist, ist der Standardhelligkeitswert 15.
• Wenn der Monitor über ein Mobiltelefon mit Strom versorgt wird, ist der
Standardhelligkeitswert 15.
Hinweis: Aufgrund der beschränkten Stromausgabe des Mobilteleons sollte die
Helligkeit nicht höher eingestellt werden, da andernfalls das Display
ackern oder sich abschalten könnte.
12
Power Delivery - weitere Informaonen
Bie beachten Sie aufgrund des Designs von VX1755’s:
• Das zuerst angeschlossene Gerät liefert das Haupteingangssignal.
• Wenn ein Type-C-Anschluss ein externes Gerät als Netzteil erkennt, verteilt es
nur Strom. Es zeigt KEIN Eingangssignal.
• Nur wenn einer der Type-C-Ports als Netzteil erkannt wird, kann der andere eine
Zwei-Wege-Stromversorgung bereitstellen.
Falls zuerst ein Laptop mit dem VX1755 verbunden und anschließend ein
Mobiltelefon angeschlossen wird, wird der Akku des Mobiltelefons nicht
aufgeladen, da keiner der Type-C-Ports die Verbindung als Verbindung mit einem
Netzteil erkennt.
Hinweis: Wenn Sie den Bildschirm des Mobiltelefons anzeigen möchten,
müssen Sie das am Laptop angeschlossene Type-C-Kabel trennen.
Falls zuerst ein Mobiltelefon mit dem VX1755 verbunden und anschließend ein
Laptop angeschlossen wird, wird der Akku des Mobiltelefons aufgeladen, da einer
der Type-C-Ports als mit einem Netzteil verbunden erkannt wird.
Hinweis: Wenn Sie den Bildschirm des Laptops anzeigen möchten, müssen Sie
das am Mobiltelefon angeschlossene Type-C-Kabel trennen.
Verbinden Sie aufgrund des Designs des VX1755’s nicht gleichzeig zwei Laptops
oder einen Laptop und einen Desktop. Dies kann Konikte bei der Stromverteilung
verursachen und damit zu immernden Bildschirmen oder einer erzwungenen
Abschaltung des/der Laptops führen.
Hinweis:
• Falls das Laptop über einen Type-C-Anschluss verfügt, stellen Sie bie per
Type-C eine Verbindung zum VX1755 her.
• Verbinden sie den anderen Type-C-Anschluss des VX1755 nicht mit einem
anderen Laptop oder Desktop-Computer per Type-A und HDMI gleichzeig.
• Falls der Laptop nur HDMI- und Type-A-Anschlüsse besitzt, stellen Sie bie
per HDMI und Type-A-zu-Type-C eine Verbindung zum VX1755 her.
• Falls die Stromausgabe des Type-A-Anschlusses des Laptops nicht mehr als
10 W beträgt, verbinden Sie den VX1755 bie über unser Netzteil.
• Verbinden Sie den anderen Type-C-Anschluss des VX1755 nicht gleichzeig
mit einem anderen Laptop oder Desktop-Computer.
13
Loading...
