PJD5151/PJD5153/PJD5155/ PJD5250/PJD5253/PJD5255/ PJD5555w_Tiger DLP Projektor

Bedienungsanleitung

Modell Nr. VS15871/VS15872/VS15873/ VS15874/VS14115/VS15875/ VS15876

Page 2

Vielen Dank, dass Sie sich für

ViewSonic entschieden haben

Mit mehr als 25 Jahren als weltweit führender Anbieter visueller Lösungen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Technologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonic-Produkt gute Dienste leisten wird.

Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!

Page 3

Übereinstimmungserklärung

FCC-Hinweise

Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und erfüllt die Anforderungen für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Richtlinien sollen einen angemessenen Schutz gegen Empfangsstörungen im Wohnbereich gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und kann, sofern es nicht in Übereinstimmung mit diesen Anweisungen installiert und betrieben wird, Rundfunkstörungen verursachen. Es kann jedoch nicht garantiert werden, dass bei einer spezifischen Installation keine Störungen auftreten. Sollte dieses Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- oder Einschalten des Gerätes überprüft werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Neuausrichtung oder Neuplatzierung der Empfangsantenne.

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an eine Steckdose, die an einen anderen Stromkreis als der Empfänger angeschlossen ist.

• Hinzuziehen des Händlers oder eines erfahrenen Rundfunk- und Fernsehtechnikers.

Warnung: Nehmen Sie bitte zur Kenntnis, dass Ihr Betriebsbefugnis für dieses

Gerät durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden kann.

Industry Canada-Hinweis

CAN ICES-3 (B)/NMB-3(B)

Page 4

CE-Konformität für europäische Länder

Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG.

Die folgende Information gilt nur für Mitgliedsstaaten der EU:

Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2012/19/EG (WEEE). Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen. Falls auf den in diesem Gerät enthaltenen Batterien, Akkus und Knopfzellen die chemischen Hg, Cd, oder Pb dargestellt sind, bedeutet dies, dass die Batterie einen Schwermetallanteil von 0,0005% Quecksilber oder mehr als 0,002% Kadmium oder mehr als 0,004% Blei enthält.

Page 5

RoHS2-Konformitätserklärung

Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen:

Substanz

Blei (Pb) 0,1% < 0,1%

Quecksilber (Hg) 0,1% < 0,1%

Cadmium (Cd) 0,01% < 0,01%

Sechswertiges Chrom (Cr

Polybromierte Biphenyle (PBB) 0,1% < 0,1%

Polybromierte Diphenylether (PBDE) 0,1% < 0,1%

) 0,1% < 0,1%

Vorgeschlagene maximale Konzentration

Tatsächliche Konzentration

Manche Produktkomponenten sind im Anhang III der RoHS2-Richtlinie wie unten beschrieben ausgenommen: Beispiele von ausgenommenen Komponenten:

1. Quecksilber in Kaltkathodenlampen und Leuchtröhren mit externen Elektroden

(CCFL und EEFL) für spezielle Zwecke überschreitet nicht (pro Lampe):

(1) Geringe Länge (≦500 mm): maximal 3,5 mg pro Lampe. (2) Mittlere Länge (＞500 mm und ≦1.500 mm): maximal 5 mg pro Lampe. (3) Große Länge (＞1.500 mm): maximal 13 mg pro Lampe.

2. Blei im Glas von Kathodenstrahlröhren.

3. Blei im Glas der Leuchtröhren übersteigt nicht 0,2 % nach Gewicht.

4. Blei als Legierungselement in Aluminium mit bis zu 0,4 % Blei nach Gewicht.

5. Kupferlegierung mit bis zu 4 % Blei nach Gewicht.

6. Blei in Lötmetallen mit hoher Schmelztemperatur (d. h. Legierungen auf Bleibasis

mit 85 % nach Gewicht oder mehr Blei).

7. Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit

Ausnahme von dielektrischer Keramik in Kondensatoren, z. B. piezoelektrischen Geräten, oder in Glas- oder Keramik-Matrix-Verbindungen.

iii

Page 6

Wichtige Sicherheitshinweise

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Mit einem weichen, trockenen Tuch reinigen.

7. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den

Herstelleranweisungen installieren.

8. Nicht in der Nähe von Hitzequellen wie z.B. Heizkörperen, Heizrippen, Öfen oder

anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) aufstellen.

9. Nicht die Sicherungseinrichtung des polarisierten oder geerdeten Steckers

manipulieren. Ein polarisierter Stecker besitzt zwei Kontakte, wobei einer etwas breiter als der andere ist. Ein geerdeter Stecker besitzt zwei Kontakte und einen dritten Erdungsstift. Der breite Kontakt und der dritte Stift dienen Ihrer Sicherheit. Falls der beiliegende Stecker nicht in die Steckdose passt, wenden Sie sich an einen Elektriker, um die Steckdose auswechseln zu lassen.

10. Schützen Sie das Stromkabel vor Tritten oder Verbiegungen, speziell an den

Steckern. an Mehrfachsteckdosen und an dem Punkt, an dem es aus dem Gerät heraustritt. Stellen Sie sicher, dass sich die Steckdose in der Nähe des Gerätes befindet, so dass sie leicht zugänglich ist.

11. Verwenden Sie nur Anhänge/Zubehör, das vom Hersteller getestet wurde.

12. Verwenden Sie nur einen den Herstelleranweisungen

entsprechenden oder mit dem Gerät angebotenen Wagen, Ständer, Stativ, Regal oder Tisch. Wenn ein Wagen verwendet wird, ist Vorsicht beim Bewegen der Wagen/Einheit Kombination geboten, um Verletzungen durch Umkippen zu vermeiden.

13. Ziehen Sie das Netzkabel aus der Steckdose heraus, wenn das Gerät über

längere Zeit nicht verwendet wird.

14. Lassen Sie alle Reparaturen durch qualifiziertes Kundendienstpersonal

ausführen. Nehmen Sie Kontakt mit dem Kundendienst auf, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B.: Wenn das Stromkabel oder der Stecker beschädigt ist, Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät hineingefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war oder wenn das Gerät nicht richtig funktioniert oder fallengelassen wurde.

Page 7

Copyright © ViewSonic Corporation, 2014. Alle Rechte vorbehalten. Macintosh und Power Macintosh sind eingetragene Warenzeichen von Apple Inc. Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association. DPMS und DDC sind Markenzeichen von VESA. PS/2, VGA und XGA sind registrierte Markenzeichen der International Business Machines Corporation. Haftungsauschluss: ViewSonic Corporation haftet weder für in diesem Dokument enthaltene technische oder redaktionelle Fehler oder Auslassungen, noch für beiläufig entstandene Schäden oder Folgeschäden, die auf die Lieferung dieses Materials oder den Betrieb bzw. die Verwendung dieses Produkts zurückzuführen sind. Um stetige Produktverbesserung zu gewährleisten, behält sich ViewSonic Corporation das Recht vor, die technischen Daten des Produkts ohne vorherige Ankündigung zu ändern. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. Kein Teil dieses Dokuments darf in irgendeiner Form für irgendeinen Zweck ohne die vorherige schriftliche Zustimmung der ViewSonic Corporation kopiert, reproduziert oder übertragen werden.

Page 8

Produktregistrierung

Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. Senden Sie das Formular nach dem Ausfüllen bitte per Post oder Fax an die passende ViewSonic-Niederlassung. Das Registrierungsformular finden Sie im Ordner „Registrierung“ der CD. Durch die Registrierung Ihres Produktes bleiben Sie bei sämtlichen Kundendienstbelangen stets auf dem neuesten Stand. Bitte drucken Sie diese Bedienungsanleitung aus, füllen Sie den Abschnitt „Für Ihre Unterlagen“ aus. Weitere Informationen finden Sie im „Kundendienst“-Abschnitt dieser Anleitung.

Notieren Sie

Produktname:

Modellnummer:

Dokumentnummer:

Seriennummer: Kaufdatum

Produktentsorgung am Ende der Produktlebenszeit

Die Lampe in diesem Produkt enthält Quecksilber, das Sie und die Umwelt gefährden kann. Bitte seien Sie entsprechend vorsichtig und entsorgen Sie die Lampe gemäß den Gesetzen auf Landes- oder Bundesebene. ViewSonic achtet die Umwelt und verpflichtet sich zu einer umweltbewussten Arbeitsund Lebensweise. Vielen Dank, dass Sie einen Beitrag zu einem intelligenteren, umweltfreundlicheren Umgang mit EDV-Produkten leisten. Weitere Einzelheiten finden Sie auf der ViewSonic-Webseite. USA und Kanada: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/uk/support/recycling-information/ Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255/PJD5555w ViewSonic DLP Projector VS15871/VS15872/VS15873/VS15874/VS14115/ VS15875/VS15876 PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255/PJD5555w_UG_DEU Rev. 1A 08-25-14

Page 9

Inhalt

Wichtige Sicherheitsanweisungen...2

Einleitung..........................5

Leistungsmerkmale..............................5

Lieferumfang........................................6

Außenansicht des Projektors................7

Bedienelemente und Funktionen.......... 8

Aufstellen des

Projektors .......................14

Auswählen des Standortes .................14

Projektionsgrößen ..............................15

Verbindungen.................17

Anschließen eines Computers oder

Monitors............................................. 18

Anschließen von Videoquellgeräten .. 19 Verwendung der

Kabeldurchlassabdeckung

(optionales Zubehör)..........................22

Bedienung .......................23

Einschalten des Projektors ................. 23

Verwendung der Menüs..................... 24

Verwendung der Passwortfunktion.... 25

Wechseln des Eingangssignals ..........28

Einstellen des projizierten Bildes....... 29

Vergrößerung des Bildes und Suche

nach Details........................................31

Auswahl des Bildformats...................31

Optimierung der Bildqualität .............33

Einstellen des Präsentations-Timers ..36

Ausblenden des Bildes.......................38

Sperren der Bedientasten ...................38

Verwendung des Projektors an

hohen Orten ....................................... 39

Verwendung der CEC-Funktion........ 39

Verwendung der 3D-Funktionen ....... 40

Verwendung des Projektors im

Standbymodus ................................... 40

Einstellung des Tons.......................... 41

Ausschalten des Projektors................ 41

Menübedienung ................................. 42

Wartung..........................51

Pflege des Projektors ......................... 51

Verwendung des Staubfilters

(optionales Zubehör).......................... 52

Lampeninformationen ....................... 53

Fehleranalyse..................57

Technische Daten ...........58

Technische Daten des Projektors....... 58

Abmessungen..................................... 60

Deckenmontage ................................. 60

Timingtabelle..................................... 61

Informationen zum

Urheberrecht ..................65

Anhang............................66

IR-Steuerungstabelle ......................... 66

RS232-Befehlstabelle ........................ 68

Page 10

Wichtige Sicherheitsanweisungen

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.

Sicherheitshinweise

1. Lesen Sie vor Inbetriebnahme des Projektors dieses Handbuch. Bewahren Sie es

auf, um bei Bedarf darauf zurückgreifen zu können.

2. Sehen Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das helle

Licht können Ihre Augen geschädigt werden.

3. Wartungsarbeiten nur von Fachpersonal ausführen lassen.

4. Öffnen Sie immer die Blende der Linse oder entfernen Sie die Schutzkappe von der Linse, wenn die Projektorlampe eingeschaltet ist.

5. In manchen Ländern ist die Netzspannung NICHT stabil. Dieser Projektor kann innerhalb eines Bereichs von 100 bis 240 Volt Wechselstrom betrieben werden. Er kann jedoch bei Stromausfällen oder Spannungsschwankungen von ±10 Volt ausfallen. An Orten mit Stromausfällen oder instabiler Netzspannung sollten Sie

daher in Verbindung mit dem Projektor einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) installieren.

6. Sorgen Sie dafür, dass die Projektionslinse bei Betrieb frei ist, da andernfalls Beschädigungen durch Wärme entstehen können oder Brandgefahr besteht. Um die Lampe vorübergehend auszuschalten, drücken Sie am Projektor oder auf der Fernbedienung auf die Taste BLANK.

7. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel zunächst den Projektor ca. 45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen.

8. Benutzen Sie Lampen nicht über die angegebene maximale Nutzungsdauer hinaus. Übermäßige Nutzung der Lampen über die angegebene Lebensdauer hinaus kann in seltenen Fällen zum Zerbrechen führen.

9. Der Projektor muss unbedingt vom Netz getrennt werden, bevor das Lampenelement oder andere elektronische Bauteile entfernt werden.

10. Sorgen Sie für einen sicheren und stabilen Stand des Geräts. Andernfalls kann es herunterfallen und beschädigt werden.

11. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. Die Lampe ist das einzige vom Benutzer zu wartende Teil und mit einer abnehmbaren Abdeckung versehen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

Page 11

12. Stellen Sie den Projektor nicht an folgenden Standorten auf:

- Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein.

- Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.

- Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden.

- Orte in der Nähe von Feuermeldern.

- Orte mit Temperaturen über 40°C / 104°F.

- Orte in einer Höhe von über 3000 m (10000 Fuß).

13. Blockieren Sie nicht die Belüftungsöffnungen. Wenn die Belüftungsöffnungen blockiert sind, kann Überhitzung im Projektor zu einem Brand führen.

- Stellen Sie den Projektor nicht auf eine Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

- Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.

- In der Nähe des Projektors dürfen sich keine leicht entflammbaren Stoffe befinden.

14. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen, waagerechten Fläche auf.

- Verwenden Sie das Gerät nicht auf unebenen Flächen mit einer Neigung von mehr als 10 Grad (nach rechts/links) bzw. 15 Grad (nach vorne/hinten). Die Verwendung des Projektors auf nicht waagerechten Flächen kann zu Fehlfunktionen oder Beschädigungen der Lampe führen.

15. Stellen Sie das Gerät nicht senkrecht auf eine Seite. Andernfalls kann der Projektor umfallen und beschädigt werden oder Verletzungen verursachen.

16. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.

17. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit dem lokalen Kundendienst in Verbindung, um den Projektor reparieren zu lassen.

18. Dieser Projektor kann Bilder umgedreht anzeigen, so dass er auch an der Decke montiert werden kann.

Die Deckenmontage des Projektors muss fachgerecht unter Verwendung eines geeigneten Deckenmontagesatzes erfolgen.

19. Während das Gerät in Betrieb ist, treten möglicherweise aus dem Belüftungsgitter heiße Luft oder auffallende Gerüche aus. Dies ist normal und weist nicht auf einen Defekt des Gerätes hin.

20. Verwenden Sie die Sicherheitsleiste nicht für den Transport oder die Installation. Sie sollte mit einem im Handel erhältlichen Anti-Diebstahl-Kabel verwendet werden.

Page 12

Sicherheitsanweisungen für die Deckenmontage des Projektors

Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein.

Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

Falls Sie für den Projektor einen ungeeigneten Deckenmontagesatz verwenden, besteht die Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt.

Der Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den Projektor erworben haben. Wir empfehlen, dass Sie außerdem ein separates Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das KensingtonSchloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen. Neben dem Diebstahlschutz bietet dies einen Fallschutz, sollte sich der Projektor aus seiner Befestigung am Montagegestell lösen.

Page 13

Einleitung

Leistungsmerkmale

Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit.

Der Projektor bietet die folgenden Leistungsmerkmale.

• Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes.

• Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 30%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann.

• Präsentations-Timer für eine bessere Kontrolle über die Zeit während Präsentationen.

• Unterstützt 3D-Anzeige.

• Unterstützt Blu-ray 3D Anzeige (bei Modellen mit HDMI Eingang).

•Farb verwaltung zur freien Einstellung von Farben.

• Weniger als 0,5 W Stromverbrauch, wenn der Energiesparmodus aktiviert ist.

• Bildschirmfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben.

• Schnelle automatische Suche zur schnelleren Erkennung von Signalen.

• Auswählbare Farbmodi für unterschiedliche Projektionszwecke.

• Auswählbare Schnellabschaltfunktion.

• Beste Bildqualität durch automatische Einstellung mit einem Tastendruck.

• Digitale Schrägprojektionskorrektur zur Korrektur verzerrter Bilder.

• Einstellbare Farbverwaltungsregelung für Daten-/Videoanzeige.

• Fähigkeit zur Anzeige von 1,07 Milliarden Farben.

• OSD (On-Screen Display)-Menüs in mehreren Sprachen.

• Umschalten zwischen Normal- und Sparmodus für geringeren Stromverbrauch.

• Kompatibel mit Component-HDTV (YP

• Die HDMI CEC (Consumer Electronics Control) Funktion ermöglich ein synchronisiertes EIN/AUS schalten zwischen dem Projektor und einem an den HDMIEingang des Projektors angeschlossenen CEC-kompatiblen DVD Players.

Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum Projektionsabstand.

Die Helligkeit der Lampe nimmt mit der Zeit ab und kann von den Herstellerangaben abweichen. Dies ist normal und ein erwartetes Verhalten.

bPr).

Page 14

Lieferumfang

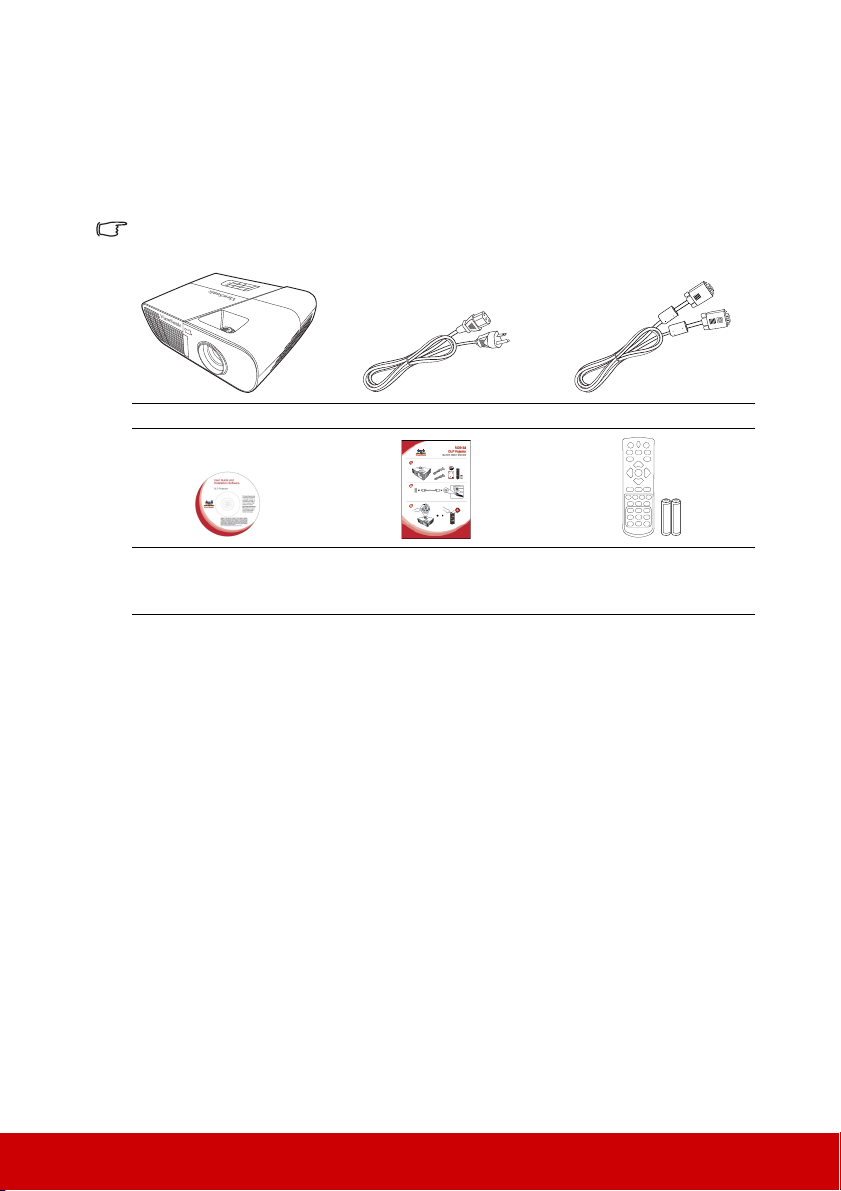

Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

Standardzubehör

Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen.

Projektor Netzkabel VGA-Kabel

CD mit

Benutzerhandbuch in

mehreren Sprachen

Kurzanleitung

Fernbedienung und

Optionales Zubehör

1. Ersatzlampe (RLC-092 für PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/

PJD5255. RLC-093 für PJD5555w)

2. Tragetasche

3. VGA-Komponenten-Adapter

4. Staubfilter

5. Kabeldurchlassabdeckung

Batterien

Page 15

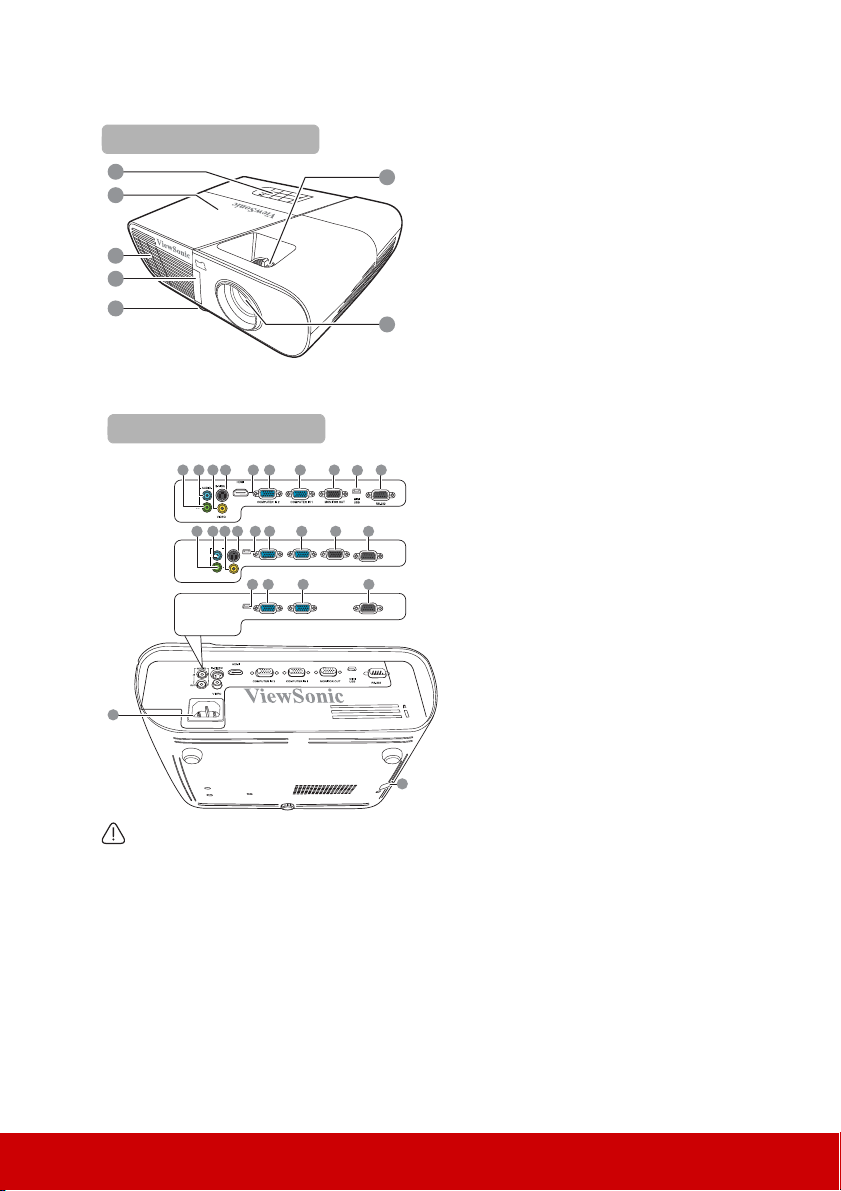

Außenansicht des Projektors

Vorder-/Oberseite

S-VIDEO

VIDEO

COMPUTER IN 2 COMPUTER IN 1 MONITOR OUT

MINI USB

RS-232

AUDIO

OUT

COMPUTER IN 2 COMPUTER IN 1

MINI USB

RS-232

PJD5155/ PJD5255/ PJD5555w

PJD5153/ PJD5253

PJD5151/ PJD5250

13 14

10 118 9

13 14

10 118 9

13 14

Rück-/Unterseite

1. Externes Bedienfeld

2. Lampenabdeckung

3. Lüftungsöffnung (Auslass für heiße

4. Vorderer IR-Fernbedienungssensor

5. Einstellfuß

6. Fokus- und Zoomringe

7. Projektionslinse

8. Audiosignalausgang

9. Audiosignaleingang

10. Videoeingangsbuchse

11. S-Video-Eingang

12. HDMI-Anschluss

13. Signaleingang-2 für RGB (PC)/

14. Signaleingang-1 für RGB (PC)/

15. Signalausgang für RGB

16. Mini USB-Anschluss

17. RS-232-Kontrollanschluss

18. Netzkabelanschluss

19. Sicherheitsleiste für Kensington-

(Siehe „Projektor“ auf Seite 8 für Einzelheiten.)

Luft)

Component Video (YPbPr/YCbCr)

Schloss (Diebstahlschutz)

• DIESES GERÄT MUSS GEERDET WERDEN.

• Wenn Sie die Einheit installieren, fügen Sie einen einfach zugänglichen Schalter in die fixierte

Warnhinweis

Verkabelung ein oder stecken Sie den Netzstecker in eine leicht zugängliche Steckdose in der Nähe der Einheit. Wenn während der Bedienung der Einheit ein Fehler auftritt, schalten Sie das Gerät mit dem Schalter aus oder ziehen Sie den Stecker aus der Steckdose.

Page 16

Bedienelemente und Funktionen

1 2

Projektor

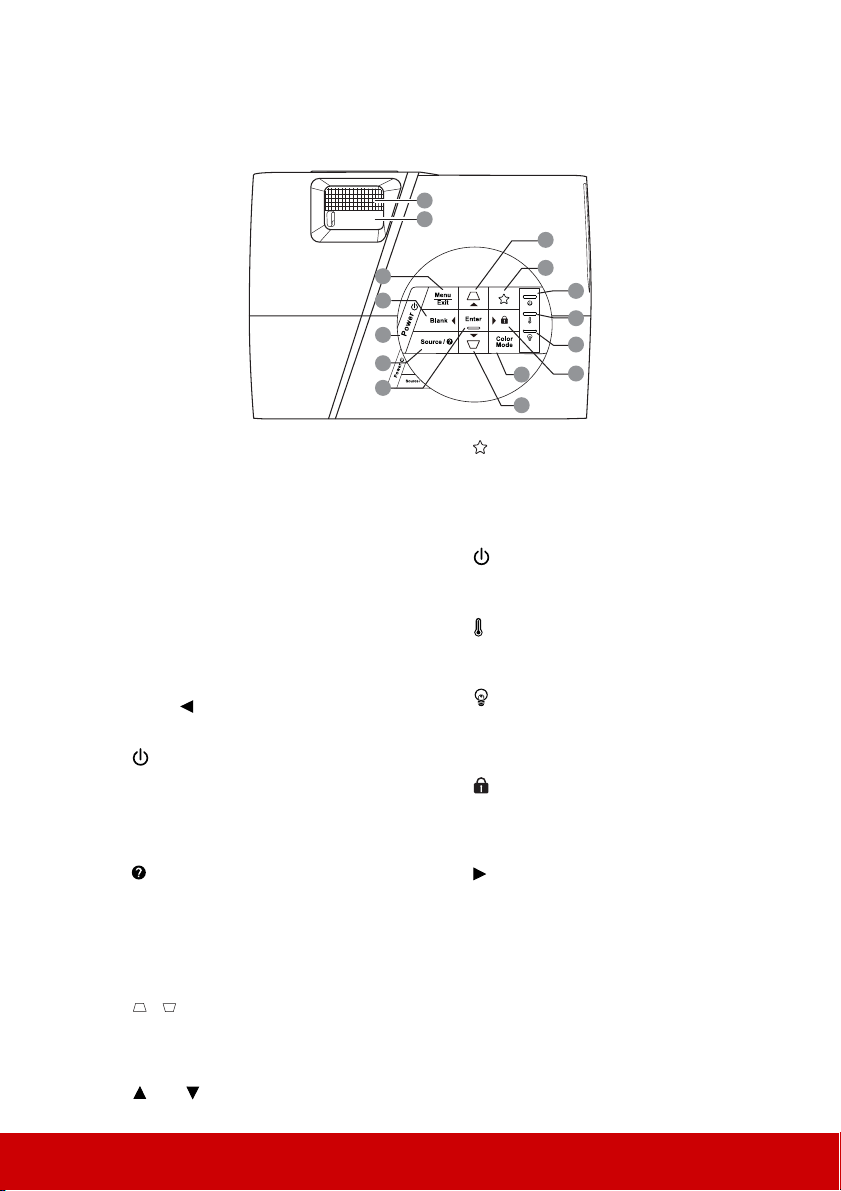

1. Fokusring

Stellen Sie hiermit den Fokus des projizierten Bildes ein.

2. Zoomring

Stellt die Größe des projizierten Bildes ein.

3. Menu

Aktiviert das On-Screen Display (OSD)Menü.

Exit

Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

4. Blank/ Links

Blendet das Bildschirmbild aus.

5. Power

Schaltet den Projektor in den Standbymodus oder EIN.

6. Source

Zeigt die Quellenauswahlleiste an.

(Hilfe)

Zeigt das HILFE Menü durch 3-sekündiges Drücken an.

7. Enter

Führt den im On-Screen Display (OSD)Menü ausgewählten Menübefehl aus.

8. / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

Auf/ Ab (Pfeiltasten)

9. (Meine Schaltfläche)

Ermöglicht Ihnen, einen Direkttaste auf dieser Taste zu bestimmen. Das Funktionselement wird im OSD-Menü ausgewählt.

10. (Stromkontrollleuchte)

Leuchtet oder blinkt auf, wenn der Projektor in Betrieb ist.

11. (Temperaturkontrollleuchte)

Leuchtet rot auf, wenn die Temperatur des Projektors zu stark ansteigt.

12. (Lampenkontrollleuchte)

Zeigt den Status der Lampe an. Leuchtet oder blinkt auf, wenn ein Problem mit der Lampe aufgetreten ist.

13. (Bedientastenfeldsperre)

Aktiviert oder deaktiviert die Bedientastenfeldsperre durch 3-sekündiges Drücken.

Rechts

Wenn das On-Screen Display (OSD)Menü aktiviert ist, dienen die Tasten # 4, # 8 und # 13 als Richtungstasten, mit denen Sie die gewünschten Menüeinträge auswählen und verschiedene Einstellungen vornehmen können.

14. Color Mode

Dient der Auswahl eines verfügbaren Bildeinrichtungsmodus.

Page 17

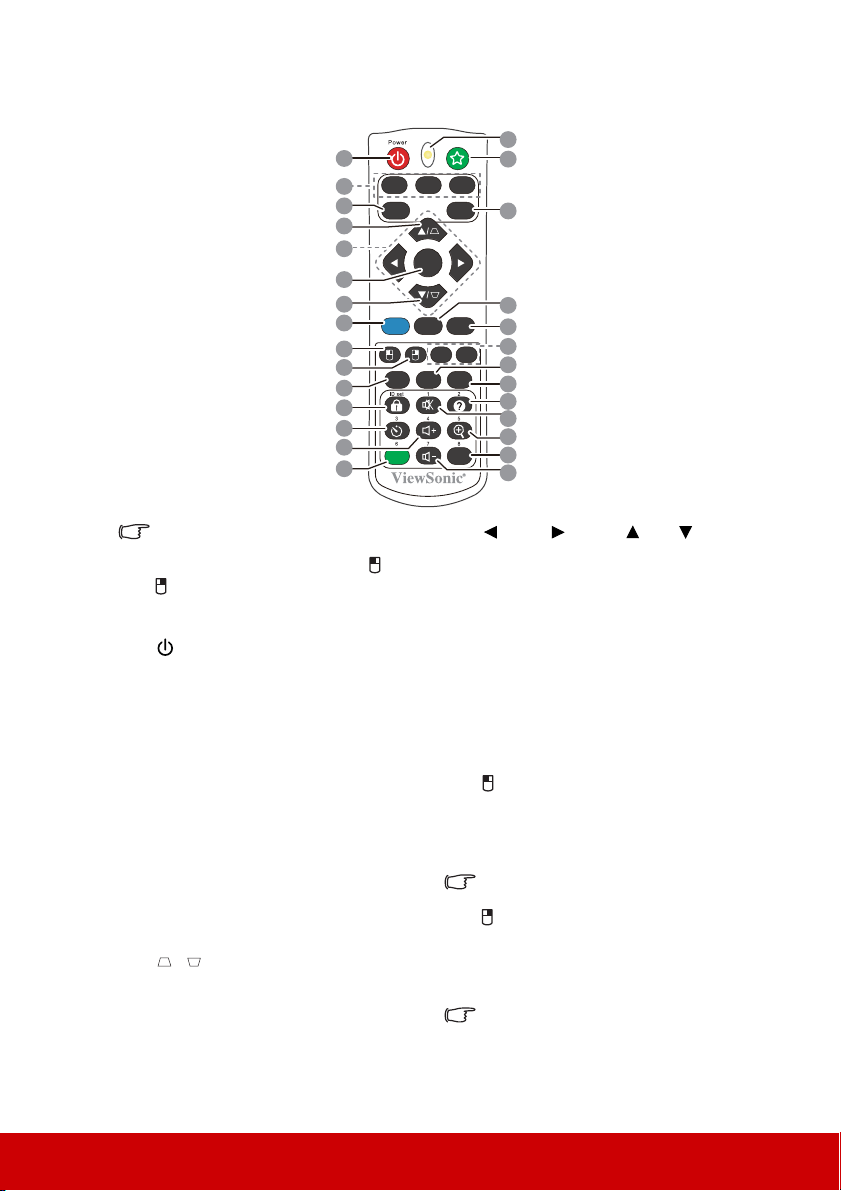

Fernbedienung

Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden

möchten (Page Up, Page Down, und

), finden Sie unter „Verwendung der

Maus-Fernbedienung“ auf Seite 12

weitere Einzelheiten.

1. Power

Schaltet den Projektor in den Standbymodus oder EIN.

2. Quellenauswahltasten

• COMP1/COMP2 Wählen Sie D-Sub / Comp. 1 oder

D-Sub / Comp. 2 für die Anzeige aus.

• HDMI Wählen Sie HDMI für die Anzeige

aus.

3. Auto Sync

Ermittelt automatisch das beste Bildtiming für das dargestellte Bild.

4. / (Keystone-Tasten)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

2 3 4

4 7

8 9

10 11

12 13

15 16

COMP1 COMP2 HDMI

Auto Sync

Menu 3D Exit

Mouse

Mode

Source

Enter

PgDn

PgUp

Pattern

Eco

Blank

Color Mode

21 22 23

5. Links/ Rechts/ Auf/ Ab

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

6. Enter

Führt den im On-Screen Display (OSD)-Menü ausgewählten Menübefehl aus.

7. Menu

Aktiviert das On-Screen Display (OSD)-Menü.

8. (Linke Maustaste)

Hat die gleiche Funktion wie die linke Maustaste, wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

9. (Rechte Maustaste)

Hat die gleiche Funktion wie die rechte Maustaste, wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

Page 18

10. Mouse

Wechselt zwischen dem Normal- und Mausmodus.

PgUp, PgDn, , : Aktiv nach Drücken auf Mouse. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

11. (Bedientastenfeldsperre)

Aktiviert die Bedienfeld-Tastensperre.

12. (Präsentations-Timer)

Hiermit rufen Sie das Einstellungen-Menü für den Präsentations-Timer auf.

13. (Lautstärke+)

Erhöht die Lautstärkestufe.

14. Eco Mode

Wählt einen Lampenmodus aus.

15. LED Anzeige

16. (Meine Schaltfläche)

Ermöglicht Ihnen, einen Direkttaste auf der Fernbedienung zu bestimmen. Das Funktionselement wird im OSD-Menü ausgewählt.

17. Source

Zeigt die Quellenauswahlleiste an.

18. 3D

Zeigt das 3D Einstellungsmenü an.

19. Exit

Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

20. PgUp (Page Up)/PgDn (Page Down)

Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), wenn der Mausmodus aktiviert ist.

Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist.

21. Pattern

Zeigt das eingebettete Testmuster an.

22. Blank

Blendet das Bildschirmbild aus.

23. (Hilfe)

Zeigt das HILFE Menü an.

24. (Ton aus)

Schaltet den Ton des Projektors ein und aus.

25. (Zoom)

Zeigt die Zoomleiste an, mit der das projizierte Bild vergrößert oder verkleinert werden kann.

26. Color Mode

Dient der Auswahl eines verfügbaren Bildeinrichtungsmodus.

27. (Lautstärke-)

Verringert die Lautstärkestufe.

Page 19

Fernbedienungscode

COMP1 COMP2 HDMI

Source

Enter

Menu 3D Exit

PgUp

Mouse

Pattern

Blank

PgDn

Eco Mode

Color Mode

Auto Sync

olo

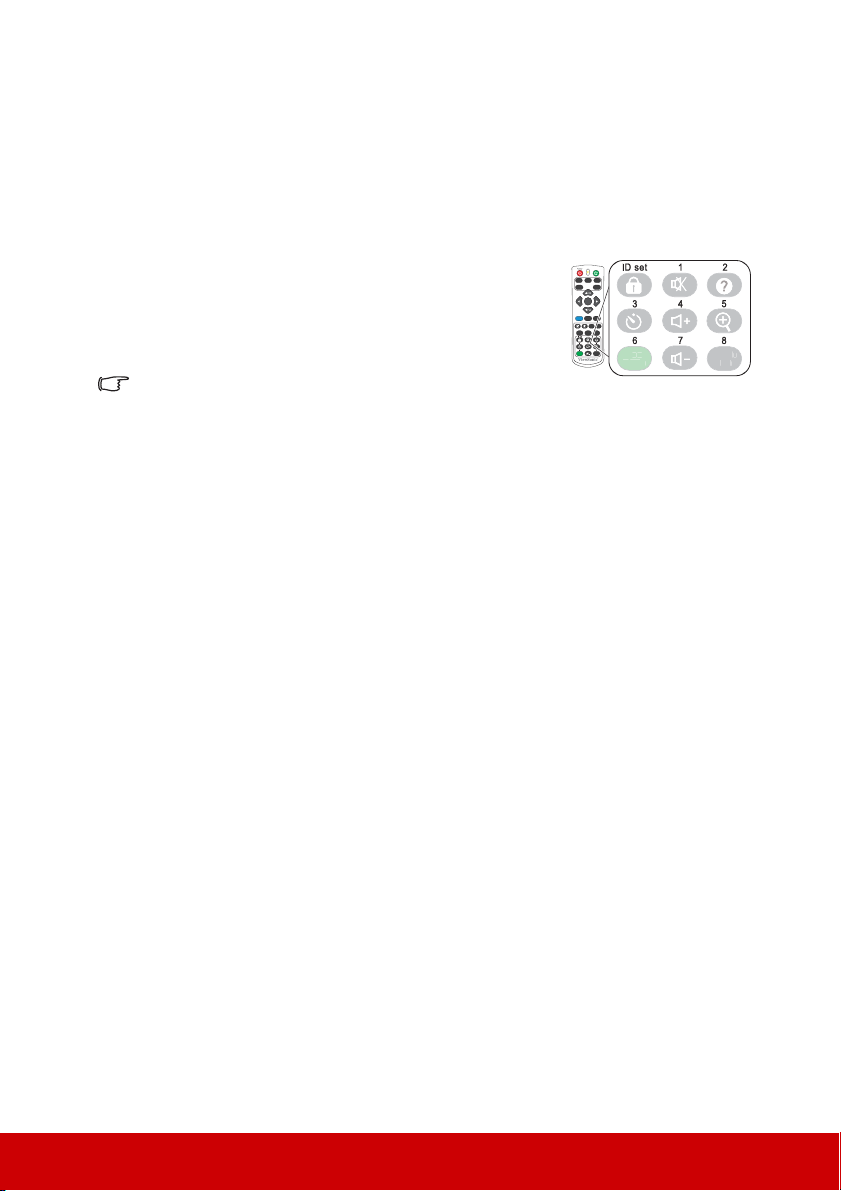

Dem Projektor können 8 unterschiedliche Fernbedienungscodes zugewiesen werden, 1 bis

8. Wenn mehrere in der Nähe befindliche Projektoren gleichzeitig in Betrieb sind, können Sie durch Wechseln des Fernbedienungscodes verhindern, dass es zu Störungen durch andere Fernbedienungen kommt. Stellen Sie erst den Fernbedienungscode für den Projektor und dann den für die Fernbedienung ein.

Wenn Sie den Code für den Projektor ändern möchten, wählen Sie im EINSTELLUNGEN: Erweitert > Fernbedienungscode Menü aus 1 bis 8.

Wenn Sie den Code für die Fernbedienung ändern möchten, drücken Sie im OSD des Projektors 5 Sekunden oder länger auf ID set und die Zifferntaste, die dem Codeset der Fernbedienung entspricht. Der Startcode ist 1. Wenn der Code auf 8 geändert wird, kann die Fernbedienung jeden Projektor steuern.

Wenn für den Projektor und die Fernbedienung unterschiedliche Codes eingestellt werden, reagiert die Fernbedienung nicht. Ist dies der Fall, müssen Sie den Code für die Fernbedienung erneut wechseln.

Page 20

Verwendung der Maus-Fernbedienung

0°

Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen.

1. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Siehe

„Anschließen eines Computers“ auf Seite 18 für weitere Einzelheiten.

2. Stellen Sie das Eingangssignal auf D-Sub / Comp. 1 oder D-Sub / Comp. 2 ein.

3. Drücken Sie auf Mouse auf der Fernbedienung, um vom Normalmodus zum Mausmodus zu wechseln. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert ist.

4. Führen Sie die gewünschten Mausaktionen über die Fernbedienung aus.

• Um den Cursor auf dem Bildschirm zu verschieben, drücken Sie auf

///.

• Drücken Sie zum Linksklicken auf .

• Drücken Sie zum Rechtsklicken auf .

• Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen

PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn.

• Wenn Sie zum Normalmodus zurückwechseln möchten, drücken Sie erneut auf

Mouse oder andere Tasten mit Ausnahme der auf die Maus bezogenen Multifunktionstasten.

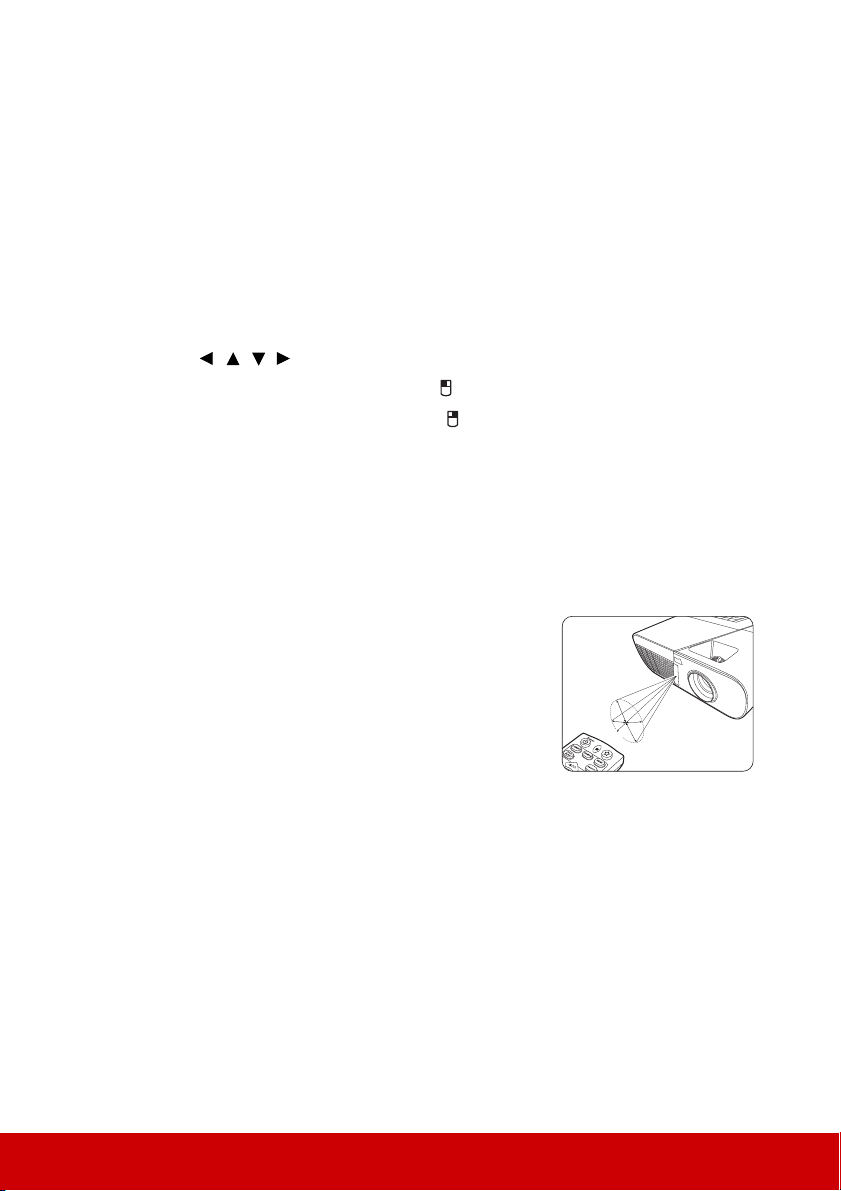

Effektive Reichweite der Fernbedienung

Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter (~ 26 Fuß) betragen.

Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem IR-Sensor keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten.

Page 21

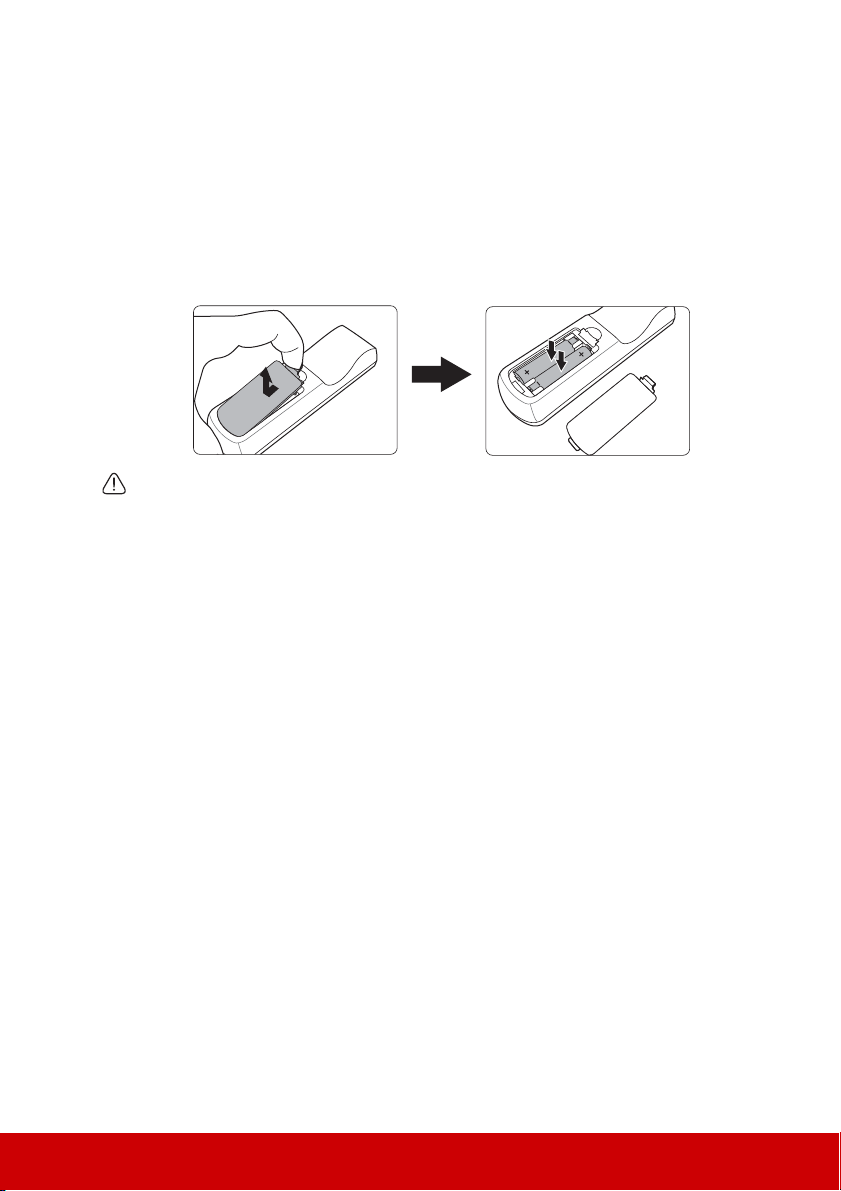

Wechseln der Batterien in der Fernbedienung

1. Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) auf.

2. Entnehmen Sie die eingelegten Batterien und legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien, die auf dem Boden des Batteriefaches dargestellt wird. Der Pluspol muss in Richtung des Pluszeichens (+) weisen, der Minuspol in Richtung des Minuszeichens (–).

3. Schließen Sie die Abdeckung wieder, indem Sie sie am Gehäuse ausrichten und durch Schieben schließen. Stoppen Sie, wenn sie einrastet.

WARNUNG

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher

Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom

Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich

geltenden Vorschriften.

• Werfen Sie Batterien niemals ins Feuer. Es besteht sonst Explosionsgefahr.

• Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht verwendet wird,

entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.

Page 22

Aufstellen des Projektors

Auswählen des Standortes

Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten.

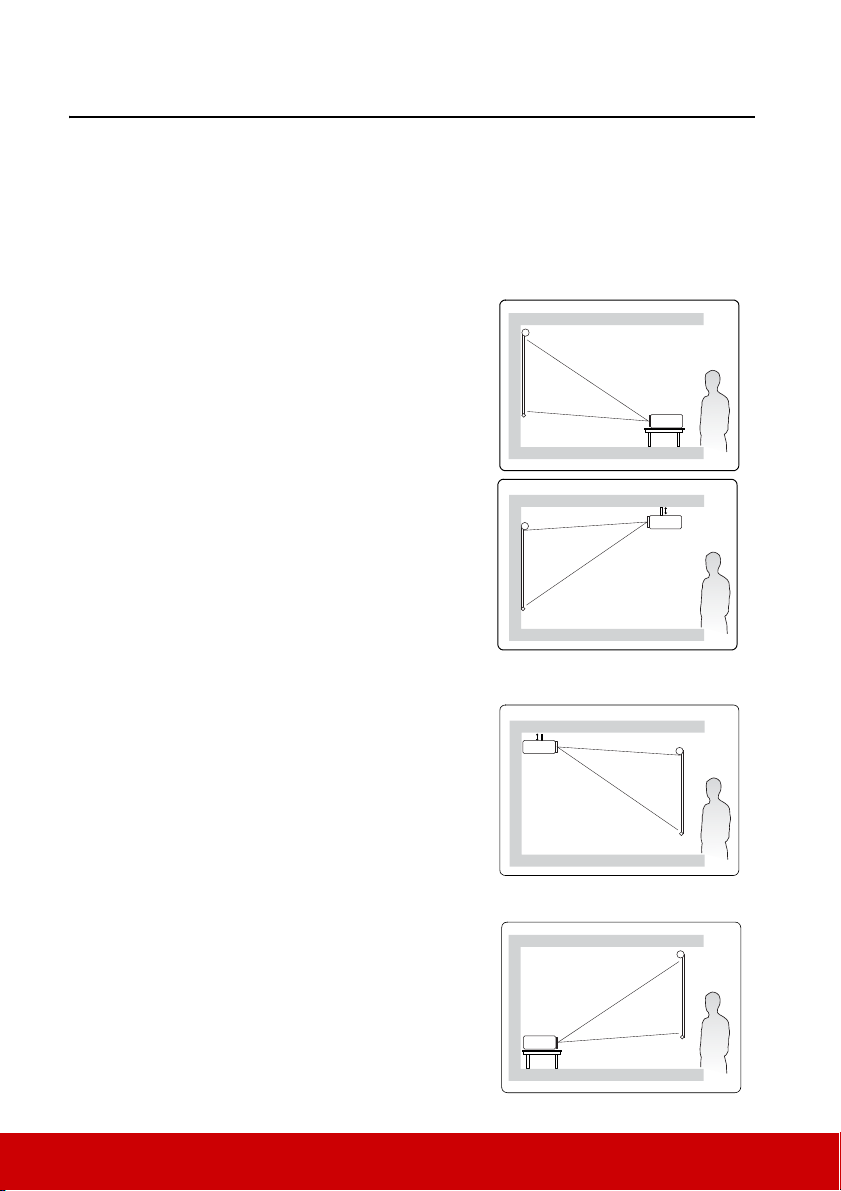

Der Projektor kann in einer der folgenden 4 Positionen installiert werden:

1. Tisch vorne

Bei dieser Variante wird der Projektor in Bodennähe vor der Leinwand positioniert. Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- und Abbau am besten geeignet.

2. Decke vorne

Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Leinwand an der Decke befestigt.

Kaufen Sie bei Ihrem Händler den Deckenmontagesatz, wenn Sie den Projektor an der Decke befestigen möchten.

Stellen Sie Decke vorne im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

3. Decke hinten

Bei dieser Variante wird der Projektor mit der Oberseite nach unten hinter der Leinwand an der Decke befestigt.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der Deckenmontagesatz erforderlich ist.

Stellen Sie Decke hinten im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

4. Tisch hinten

Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist.

Stellen Sie Tisch hinten im Menü

EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor

eingeschaltet haben.

Page 23

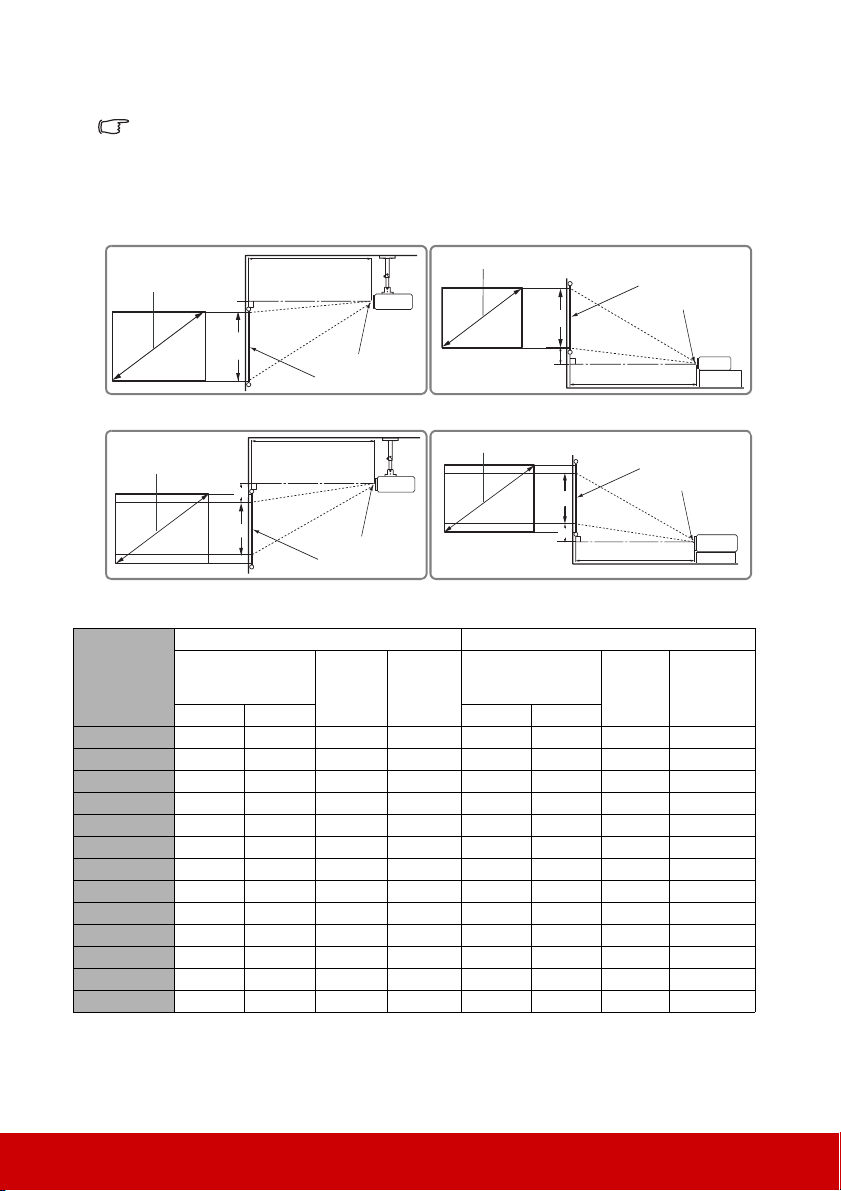

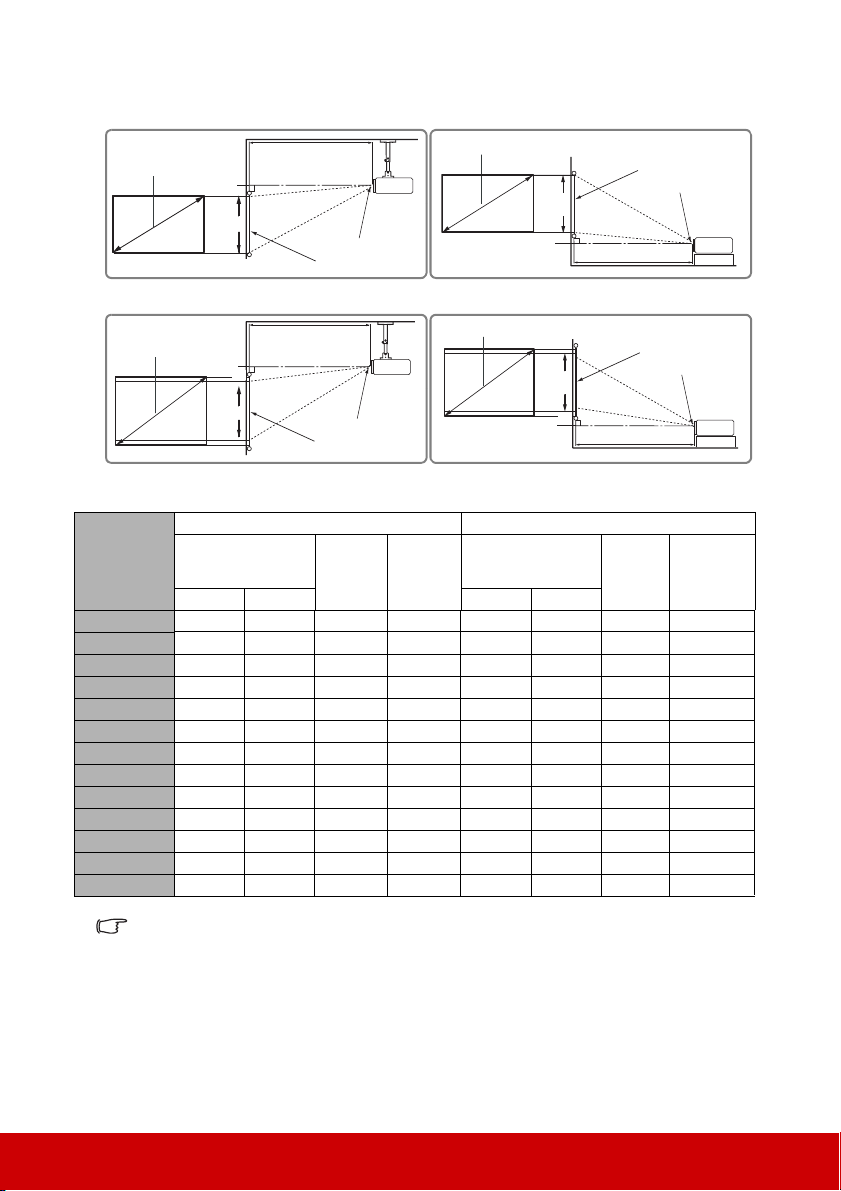

Projektionsgrößen

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Leinwand

• 4:3-Bild auf einer 4:3-Leinwand

• 16:9-Bild auf einer 4:3-Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche.

PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255

4:3-Bild auf einer 4:3-Leinwand 16:9-Bild auf einer 4:3-Leinwand

(a)

Leinwandgröße

[Zoll (m)]

30 (0,8) 1,1 (45) 1,2 (49) 46 (18) 4,6 (1,8) 1,1 (45) 1,2 (49) 34 (14) 10,3 (4,1) 40 (1,0) 1,5 (59) 1,7 (65) 61 (24) 6,1 (2,4) 1,5 (59) 1,7 (65) 46 (18) 13,7 (5,4) 50 (1,3) 1,9 (74) 2,1 (82) 76 (30) 7,6 (3,0) 1,9 (74) 2,1 (82) 57 (23) 17,1 (6,8) 60 (1,5) 2,3 (89) 2,5 (98) 91 (36) 9,1 (3,6) 2,3 (89) 2,5 (98) 69 (27) 20,6 (8,1) 70 (1,8) 2,6 (104) 2,9 (114) 107 (42) 10,7 (4,2) 2,6 (104) 2,9 (114) 80 (32) 24,0 (9,5) 80 (2,0) 3,0 (119) 3,3 (131) 122 (48) 12,2 (4,8) 3,0 (119) 3,3 (131) 91 (36) 27,4 (10,8)

90 (2,3) 3,4 (134) 3,7 (147) 137 (54) 13,7 (5,4) 3,4 (134) 3,7 (147) 103 (41) 30,9 (12,2) 100 (2,5) 3,8 (149) 4,2 (163) 152 (60) 15,2 (6,0) 3,8 (149) 4,2 (163) 114 (45) 34,3 (13,5) 120 (3,0) 4,5 (178) 5,0 (196) 183 (72) 18,3 (7,2) 4,5 (178) 5,0 (196) 137 (54) 41,1 (16,2) 150 (3,8) 5,7 (223) 6,2 (245) 229 (90) 22,9 (9,0) 5,7 (223) 6,2 (245) 171 (68) 51,4 (20,3) 200 (5,1) 7,5 (297) 8,3 (327) 305 (120) 30,5 (12,0) 7,5 (297) 8,3 (327) 229 (90) 68,6 (27,0) 250 (6,4) 9,4 (371) 10,4 (409) 381 (150) 38,1 (15,0) 9,4 (371) 10,4 (409) 286 (113) 85,7 (33,8) 300 (7,6) 11,3 (446) 12,5 (490) 457 (180) 45,7 (18,0) 11,3 (446) 12,5 (490) 343 (135) 102,9 (40,5)

Projektionsabstand

[m (Zoll)]

min. max. min. max.

(b)

(c)

Bildhöhe

[cm (Zoll)]

(d)

Vertikaler

Abstand

[cm (Zoll)]

(a)

(c)

(d)

(a)

(c)

(d)

(b)

Projektionsabstand

[m (Zoll)]

(e)

(b)

(e)

(b)

(c)

Bildhöhe

[cm (Zoll)]

(f)

(d) Vertikaler

Abstand

[cm (inch)]

Page 24

PJD5555w

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Mitte der Objektivlinse(e): Leinwand

• 16:10 Bild auf einer 16:10 Leinwand

• 16:10 Bild auf einer 4:3 Leinwand

(a)

(d)

(c)

(b)

(e)

(f)

16:10 Bild auf einer 16:10 Leinwand 16:10 Bild auf einer 4:3 Leinwand

(a)

Leinwandgröße

[Zoll (m)]

30 (0,8) 1,0 (38) 1,1 (42) 40 (16) 0,0 (0,0) 0,9 (36) 1,0 (40) 38 (15) 0,0 (0,0)

40 (1,0) 1,3 (51) 1,4 (56) 54 (21) 0,0 (0,0) 1,2 (48) 1,3 (53) 51 (20) 0,0 (0,0)

50 (1,3) 1,6 (64) 1,8 (70) 67 (26) 0,0 (0,0) 1,5 (60) 1,7 (66) 64 (25) 0,0 (0,0)

60 (1,5) 1,9 (76) 2,1 (84) 81 (32) 0,0 (0,0) 1,8 (72) 2,0 (79) 76 (30) 0,0 (0,0)

70 (1,8) 2,3 (89) 2,5 (98) 94 (37) 0,0 (0,0) 2,1 (84) 2,3 (92) 89 (35) 0,0 (0,0)

80 (2,0) 2,6 (102) 2,8 (112) 108 (42) 0,0 (0,0) 2,4 (96) 2,7 (105) 102 (40) 0,0 (0,0)

90 (2,3) 2,9 (114) 3,2 (126) 121 (48) 0,0 (0,0) 2,7 (108) 3,0 (119) 114 (45) 0,0 (0,0) 100 (2,5) 3,2 (127) 3,5 (140) 135 (53) 0,0 (0,0) 3,0 (120) 3,3 (132) 127 (50) 0,0 (0,0) 120 (3,0) 3,9 (152) 4,3 (168) 162 (64) 0,0 (0,0) 3,7 (144) 4,0 (158) 152 (60) 0,0 (0,0) 150 (3,8) 4,8 (191) 5,3 (210) 202 (79) 0,0 (0,0) 4,6 (180) 5,0 (198) 191 (75) 0,0 (0,0) 200 (5,1) 6,5 (254) 7,1 (279) 269 (106) 0,0 (0,0) 6,1 (240) 6,7 (264) 254 (100) 0,0 (0,0) 250 (6,4) 8,1 (318) 8,9 (349) 337 (132) 0,0 (0,0) 7,6 (300) 8,4 (329) 318 (125) 0,0 (0,0) 300 (7,6) 9,7 (381) 10,6 (419) 404 (159) 0,0 (0,0) 9,1 (359) 10,0 (395) 381 (150) 0,0 (0,0)

(b)

Projektionsabstand

[m (Zoll)]

min. max. min. max.

(c)

Bildhöhe

[cm (Zoll)]

(d)

Vertikaler

Abstand

[cm (Zoll)]

(b)

Projektionsabstand

[m (Zoll)]

(c)

Bildhöhe

[cm (Zoll)]

(d) Vertikaler

Abstand

[cm (inch)]

Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.

Page 25

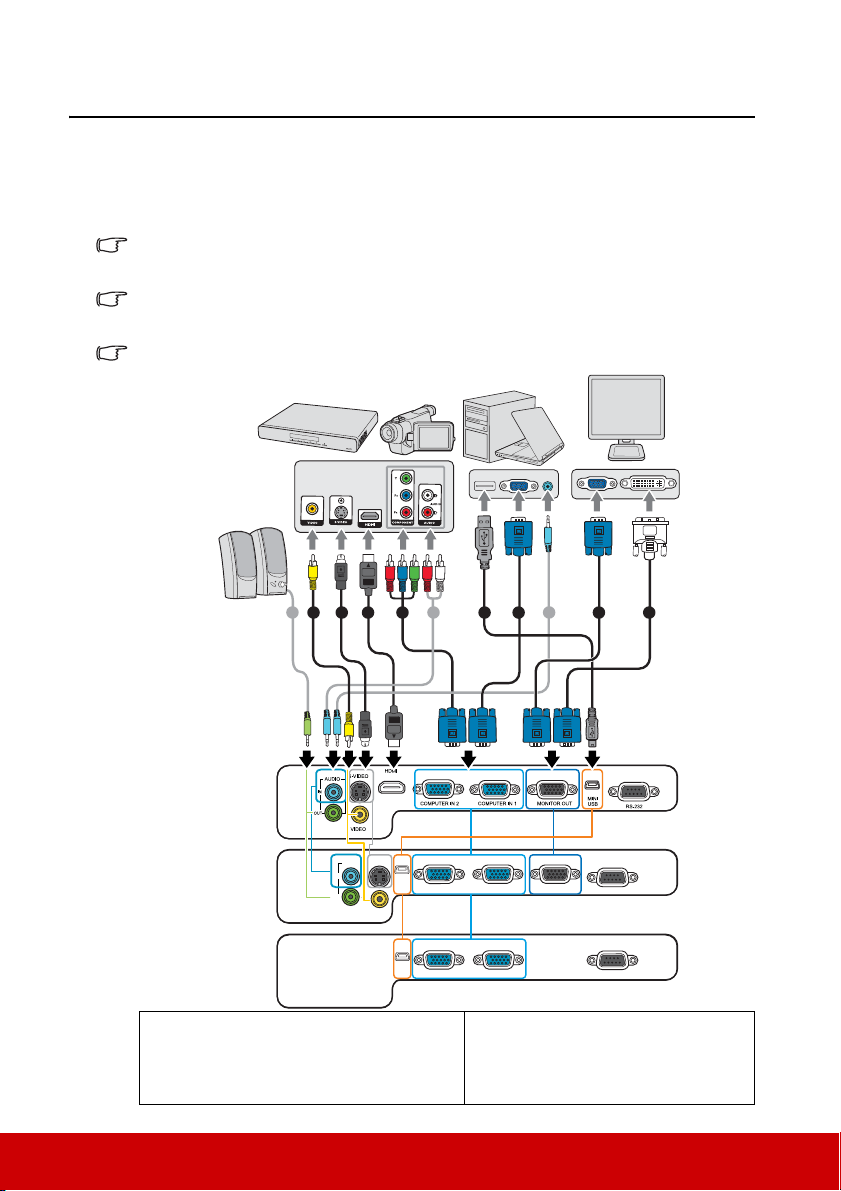

Ve rb i n du n ge n

S-VIDEO

VIDEO

COMPUTER IN 2 COMPUTER IN 1 MONITOR OUT

MINI USB

RS-232

AUDIO

OUT

COMPUTER IN 2 COMPUTER IN 1

MINI USB

RS-232

PJD5155/ PJD5255/ PJD5555w

PJD5153/ PJD5253

PJD5151/ PJD5250

48 16 3 1 2

Notebook- oder Desktop-Computer

Lautsprecher

oder

A/V-Gerät

Monitor

(DVI)

(VGA)

oder

Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor:

1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen.

2. Verwenden Sie für jede Quelle das passende Kabel.

3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben.

Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“ auf Seite 6). Kabel können über den Elektrofachhandel bezogen werden.

Die folgenden Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden.

Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 18-21.

1. VGA-Kabel

2. VGA-DVI-A-Kabel

3. USB-Kabel

4. Adapterkabel für Component-Video zu VGA (D-Sub)

5. S-Video-Kabel

6. Videokabel

7. Audiokabel

8. HDMI-Kabel

Page 26

Anschließen eines Computers oder Monitors

Anschließen eines Computers

1. Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an.

2. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an.

3. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den MINI USB-Anschluss des Projektors an. Siehe „Verwendung der Maus-Fernbedienung“ auf Seite 12 für weitere Einzelheiten.

Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift CRT/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. Drücken Sie gleichzeitig die Funktionstaste FN und die Taste mit dem Symbol. Informationen zu den Tastenkombinationen Ihres Notebooks finden Sie in der Dokumentation zum Notebook.

Anschließen eines Monitors

Wenn Sie eine Präsentation sowohl auf einem Monitor als auch auf der Leinwand ansehen möchten, können Sie an den MONITOR OUT-Signal-Ausgang des Projektor einen externen Monitor unter Verwendung eines VGA-Kabels anschließen. Gehen Sie dabei folgendermaßen vor:

1. Schließen Sie den Projektor an einen Computer wie unter „Anschließen eines

Computers“ auf Seite 18 beschrieben an.

2. Nehmen Sie ein geeignetes VGA-Kabel zur Hand (es ist nur eines im Lieferumfang enthalten) und schließen Sie ein Ende des Kabels an den D-Sub-Eingang des Monitors an. Oder, wenn der Monitor eine DVI-Eingangsbuchse besitzt, schließen Sie das DVIEnde eines VGA-zu-DVI-A-Kabels an die DVI-Eingangsbuchse des Monitors an.

3. Schließen Sie das andere Ende des Kabels an den MONITOR OUT-Anschluss des Projektors an.

Der Ausgang MONITOR OUT funktioniert nur, wenn eine Verbindung mit COMPUTER IN 1 am Projektor besteht.

Um diese Verbindungsmethode zu verwenden, wenn sich der Projektor im Standbymodus befindet, schalten Sie die Funktion Aktiver VGA-Ausgang im Menü QUELLE > StandbyEinstellungen ein.

Page 27

Anschließen von Videoquellgeräten

Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen:

• HDMI

• Component-Video

•S-Video

• Video (Composite)

Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben:

Beste Videoqualität

Die beste zur Verfügung stehende Verbindungsmethode ist HDMI. Wenn das Quellgerät mit einem HDMI-Anschluss ausgestattet ist, können Sie eine nicht komprimierte digitale Videoqualität genießen.

Unter „Anschließen an ein HDMI-Gerät“ auf Seite 20 erfahren Sie u.a., wie Sie den Projektor an ein HDMI-Quellgerät anschließen.

Wenn keine HDMI-Quelle zur Verfügung steht, ist das nächstbeste Videosignal Component-Video (nicht zu verwechseln mit Composite-Video). Digitale TV-Tuner und DVD-Player verfügen über einen nativen Component-Video-Ausgang. Wenn Ihr Gerät damit ausgestattet ist, sollten Sie diese Verbindungsmethode der Composite-VideoVerbindung vorziehen.

Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 20 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können.

Gute Videoqualität

Die S-Video-Methode bietet eine bessere analoge Videoqualität als das standardmäßige Composite-Video. Wenn Ihre Videoquelle sowohl über einen Composite-Video- als auch einen S-Video-Ausgang verfügt, sollten Sie sich für die Verbindung über S-Video entscheiden.

Unter „Anschließen eines S-Video-Quellgerätes“ auf Seite 21 erfahren Sie, wie Sie den Projektor an ein S-Video-Gerät anschließen.

Schlechteste Videoqualität

Das analoge Composite-Video bietet zwar eine völlig akzeptable Qualität für Ihren Projektor, das Ergebnis ist jedoch nicht optimal. Von den hier beschriebenen Methoden bietet Composite-Video die schlechteste Videoqualität.

Siehe „Anschließen eines Composite-Video-Quellgerätes“ auf Seite 21, um zu erfahren, wie Sie den Projektor an ein Composite-Video-Gerät anschließen können.

Anschließen von Audiogeräten

Der Projektor verfügt über integrierte Mono-Lautsprecher mit einfachen Audiofähigkeiten, die ausschließlich auf Datenpräsentationen für geschäftliche Zwecke ausgelegt sind. Für die Reproduktion von Stereoaudio, wie dies von Heimkinoanwendungen möglicherweise erwartet wird, ist der Lautsprecher weder konzipiert noch gedacht. Jedes StereoaudioEingangssignal (sofern angeschlossen) wird über den Projektorlautsprecher zu einem gemeinsamen Monoaudio-Ausgangssignal vermischt.

Page 28

Sie können während einer Präsentation die Projektorlautsprecher (gemischtes Mono)

VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906)

verwenden und zudem separate verstärkte Lautsprecher an die Audioausgangsbuchse des Projektors anschließen. Bei dem Audioausgang handelt es sich um ein gemischtes MonoSignal, das von den Projektoreinstellungen für Lautstärke und Stummschaltung gesteuert wird.

Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor.

Anschließen an ein HDMI-Gerät

Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen.

1. Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgerätes an.

2. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an.

Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 29 für weitere Einzelheiten.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 19 finden Sie weitere Einzelheiten.

Anschließen eines Component-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines VGA (D-Sub)-Component Adapterkabels mit den 3 RCA-Steckern an die Component-Video-Ausgänge der Videoquelle an. Schieben Sie die farblich gekennzeichneten Stecker in die entsprechend farblich gekennzeichneten Buchsen ein: Grün in Grün, Blau in Blau und Rot in Rot.

2. Schließen Sie das andere Ende des VGA (D-Sub)-Component Adapterkabels (mit einem D-Sub-Stecker) an die Buchse COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 19 finden Sie weitere Einzelheiten.

Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden.

Page 29

Anschließen eines S-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-VideoAusgang verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines S-Videokabels an den S-Video-Ausgang des Gerätes an, das als Videoquelle dient.

2. Schließen Sie das andere Ende des S-Videokabels an den S-VIDEO-Anschluss des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 19 finden Sie weitere Einzelheiten.

Wenn Sie bereits eine Component-Video-Verbindung zwischen dem Projektor und diesem S-Video-Gerät mit Hilfe von Component-Video-Anschlüssen hergestellt haben, brauchen Sie dieses Gerät nicht über eine S-Video-Verbindung anzuschließen, da Sie dabei nur eine unnötige zweite Verbindung mit schlechterer Bildqualität erhalten. Unter „Anschließen von

Videoquellgeräten“ auf Seite 19 finden Sie weitere Einzelheiten.

Anschließen eines Composite-Video-Quellgerätes

Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-VideoAusgänge verfügt:

• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.

• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des

Gerätes in Frage kommt.

1. Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang des Gerätes an, das als Videoquelle dient.

2. Schließen Sie das andere Ende des Videokabels an den VIDEO-Anschluss des Projektors an.

Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter „Anschließen von Audiogeräten“ auf Seite 19 finden Sie weitere Einzelheiten.

Sie brauchen dieses Gerät nur dann über eine Composite-Video-Verbindung anzuschließen, wenn die Component-Video- und S-Video-Eingänge nicht verfügbar sind. Siehe „Anschließen

von Videoquellgeräten“ auf Seite 19 für Einzelheiten.

Page 30

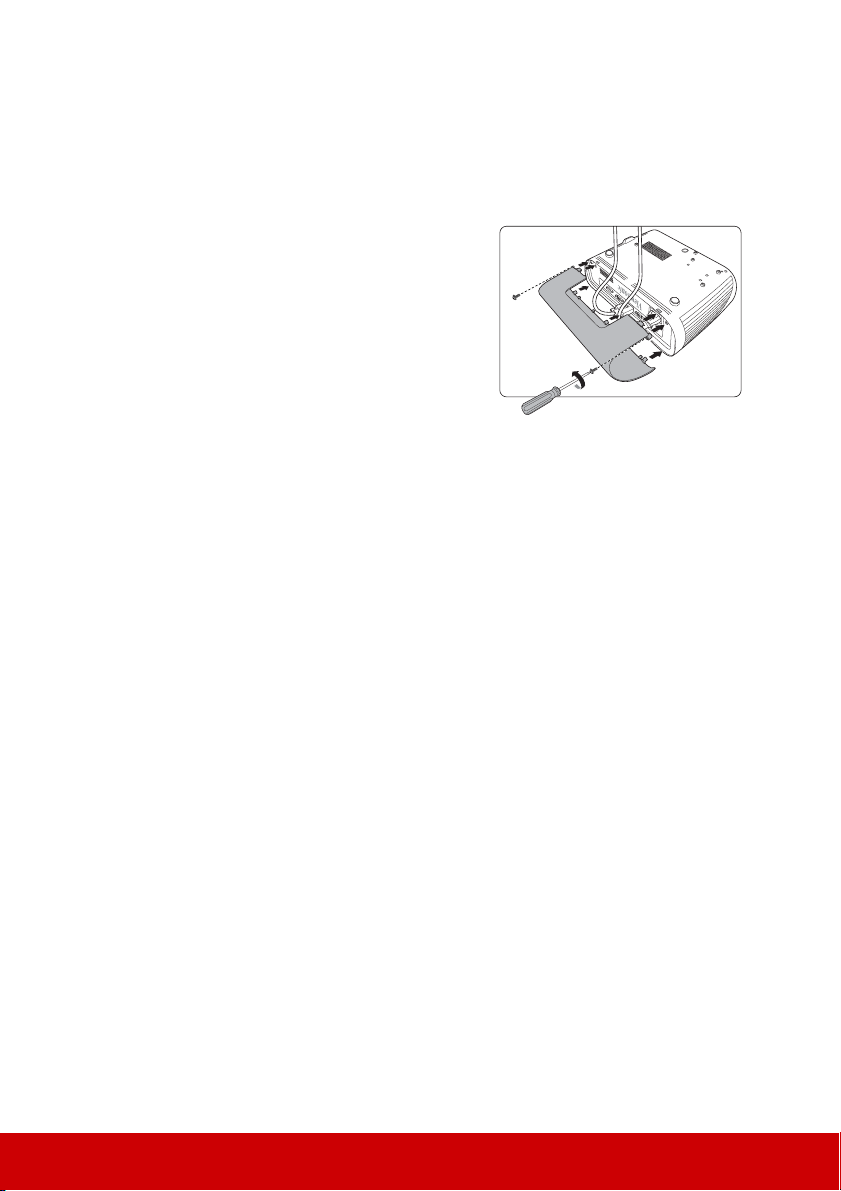

Verwendung der Kabeldurchlassabdeckung (optionales Zubehör)

Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist.

1. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind.

2. Bringen Sie die Kabeldurchlassabdeckung an der Rückseite des Projektors an.

3. Ziehen Sie die Schrauben zur Sicherung der Kabeldurchlassabdeckung an.

Page 31

Bedienung

Einschalten des Projektors

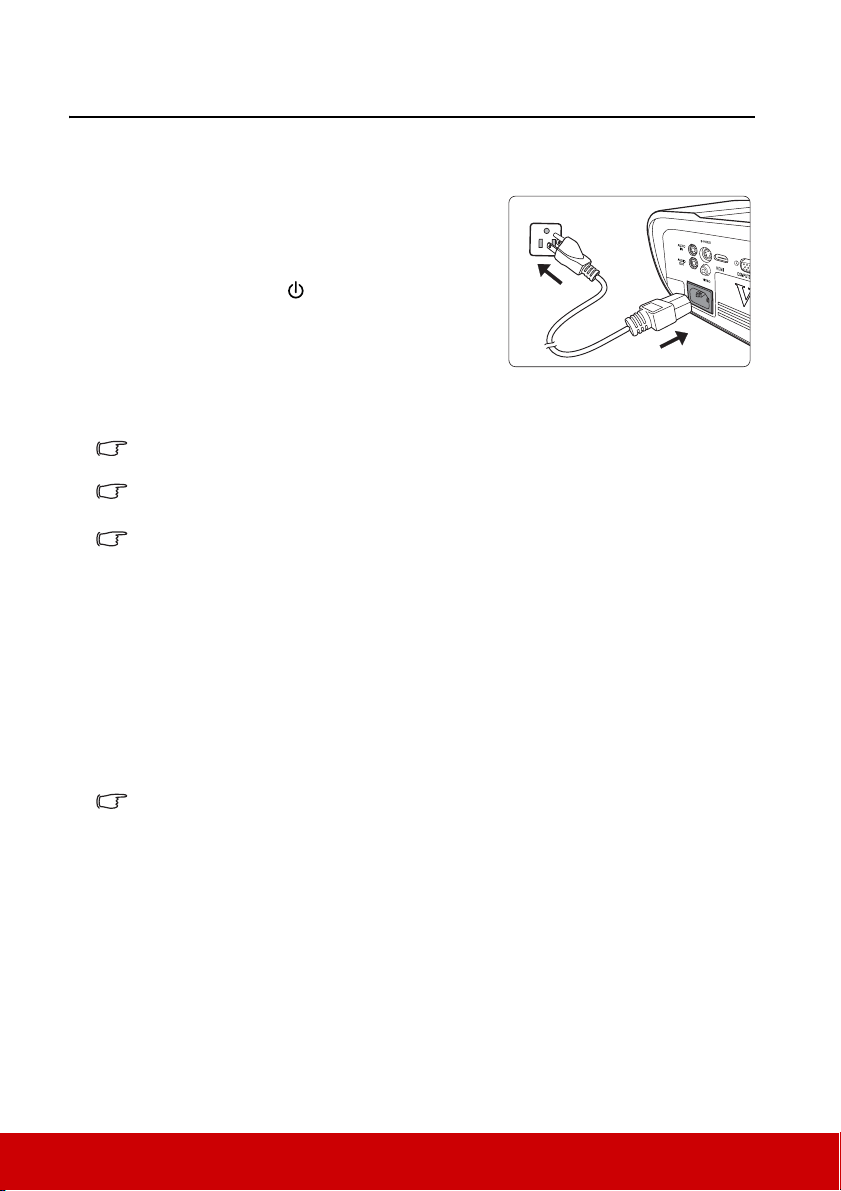

1. Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist).

2. Drücken Sie auf Power, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. Die POWER (Kontrollleuchte) bleibt blau, solange der Projektor eingeschaltet ist.

Drehen Sie ggf. am Fokusring, um die Schärfe des Bildes einzustellen.

Wenn der Projektor nach der letzten Verwendung noch warm ist, wird zunächst das Kühlgebläse für ca. 60 Sekunden aktiviert, bevor die Lampe eingeschaltet wird.

Um die Lampe zu schonen und ihre Lebensdauer zu verlängern, sollten Sie nach Einschalten des Projektors mindestens 5 Minuten warten, bevor Sie ihn wieder ausschalten.

Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf

Seite 41 für weitere Einzelheiten.

3. Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus.

4. Schalten Sie alle angeschlossenen Geräte ein.

5. Der Projektor sucht nach Eingangssignalen. Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung „Kein Signal“ solange angezeigt, bis ein Eingangssignal gefunden wurde.

Sie können auch auf Source drücken, um Ihr gewünschtes Eingangssignal auszuwählen. Siehe „Wechseln des Eingangssignals“ auf Seite 28 für weitere Einzelheiten.

Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung „Bereich überschritten“ auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. Siehe „Timingtabelle“

auf Seite 61 für weitere Einzelheiten.

Page 32

Verwendung der Menüs

Aktuelles Eingangssignal

Hauptmenüsymbo

Untermenü

Markierung

Zur vorherigen Seite zurückkehren oder beenden.

Status

Bildschirmfarbe Bildformat

Phase H-Größe Zoom

Aus

Auto

Beenden

Analog RGB

ENTER

Schrägposition

Position Bildschirmfarbe Bildformat

Position Phase H-Größe Zoom

Aus

Auto

Beenden

Schrägposition

Analog RGB

Projektorposition Menüeinstellungen Timer

Meine Schaltfläche

Startbild

Erweitert

Analog RGB

Tisch vorne

Deaktiviert

ViewSonic

Auto

DeutschSprache

Projektorposition Menüeinstellungen Timer

Meine Schaltfläche

Startbild

Erweitert

Analog RGB

Tisch vorne

Deaktiviert ViewSonic

Auto

DeutschSprache

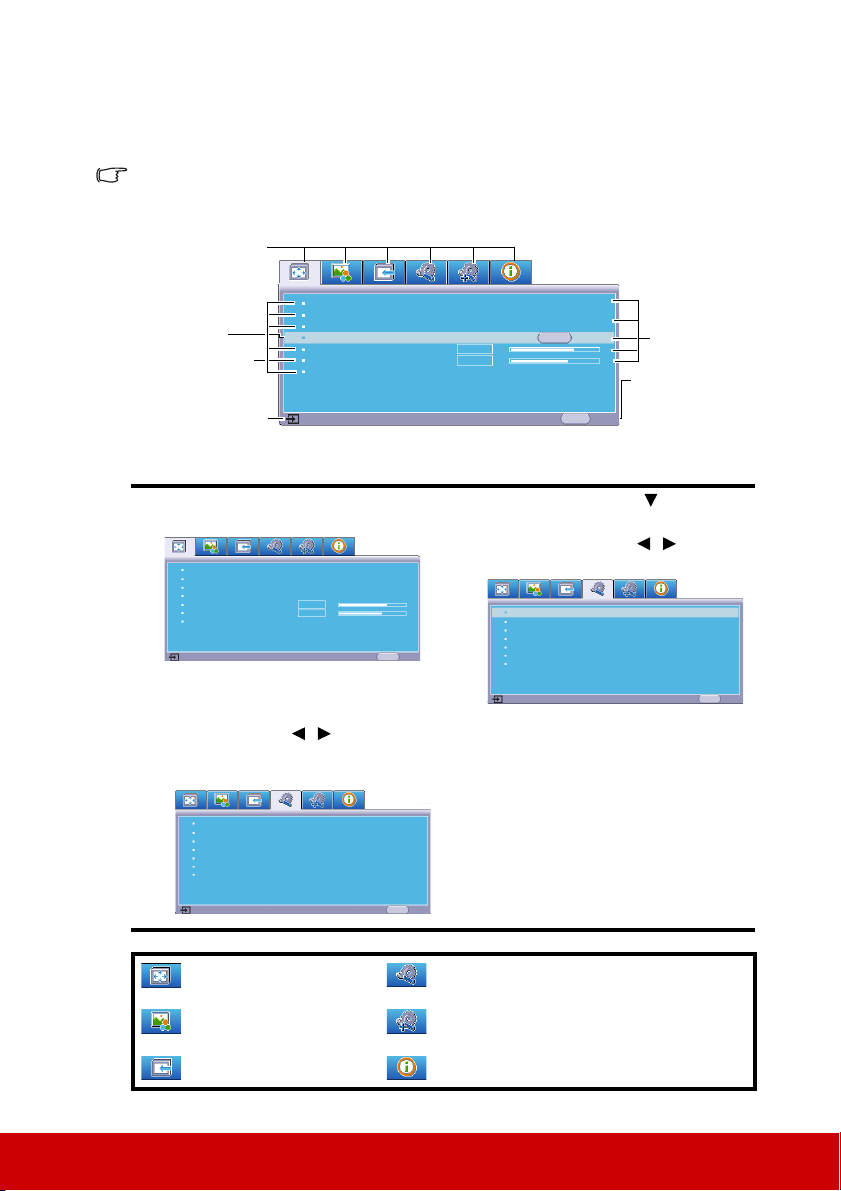

Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können.

Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden.

Es folgt ein Überblick über das OSD-Menü.

Bitte wählen Sie zuerst Ihre Sprache aus, um die OSD-Menüs zu verwenden.

1. Drücken Sie auf Menu, um das OSD-

Menü zu aktivieren.

2. Verwenden Sie / , um das Menü EINSTELLUNGEN: Standard zu markieren.

Beenden

: DISPLAY

: BILD

: QUELLE

3. Drücken Sie auf , um

Sprache zu markieren, und drücken Sie auf / , um eine

Sprache auszuwählen.

4. Drücken Sie zwei* Mal auf

Exit, um das Menü zu verlassen und die Einstellungen zu speichern.

*Der erste Tastendruck schaltet zurück zum Hauptmenü, der zweite schließt das OSD-Menü.

: EINSTELLUNGEN: Standard

: EINSTELLUNGEN: Erweitert

: INFORMATIONEN

Beenden

Page 33

Verwendung der Passwortfunktion

NEUES PASSWORT EINGEBEN

Passwortfehler

Erneut versuchen.

Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite 24.

Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. Notieren Sie sich deshalb das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Einstellen eines Passwortes

Nachdem ein Passwort festgelegt und die Einschaltsperre aktiviert wurde, kann der Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell.

2. Drücken Sie auf Enter. Es wird dann die Seite Sicherheitseinstell. angezeigt.

3. Markieren Sie Einschaltsperre und wählen Sie Ein aus, indem Sie auf / drücken.

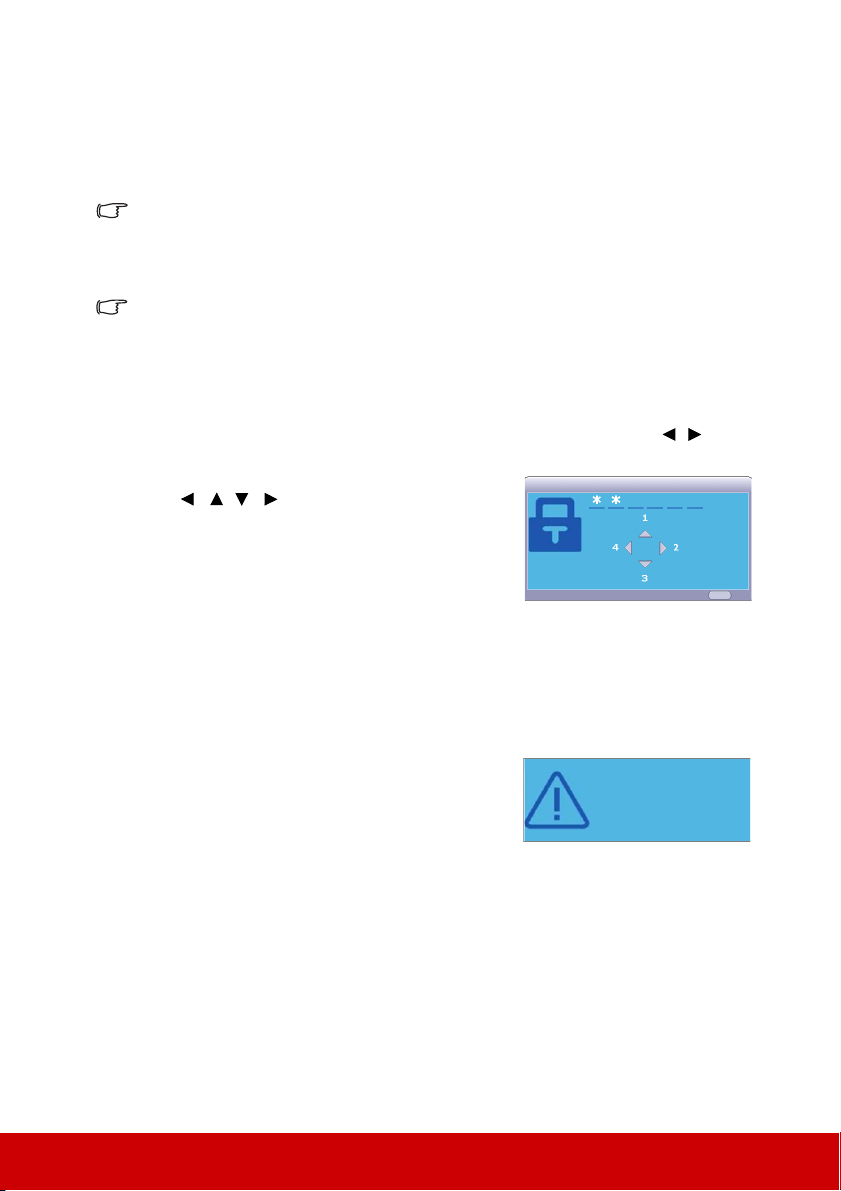

4. Wie rechts abgebildet, stehen die vier Pfeiltasten ( , , , ) jeweils für 4 Stellen (1, 2, 3, 4). Drücken Sie je nach dem Passwort, das Sie einstellen möchten, die Pfeiltasten, um das sechsstellige Passwort einzugeben.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Nachdem das Passwort eingestellt wurde, kehrt das OSD-Menü zur Seite Sicherheitseinstell. zurück.

6. Um das OSD zu verlassen, drücken Sie auf Exit.

Zurück

Wenn Sie das Passwort vergessen haben

Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort-Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung „PASSWORT EINGEBEN“. Sie können es erneut versuchen, indem Sie ein weiteres sechsstelliges Passwort eingeben. Wenn Sie das Passwort nicht in diesem Handbuch notiert haben und sich überhaupt nicht daran erinnern können, leiten Sie einen Passwortrückruf ein. Siehe

„Einleitung eines Passwortrückrufes“ auf Seite 26 für weitere Einzelheiten.

Wenn Sie 5 Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.

Page 34

Einleitung eines Passwortrückrufes

Notieren Sie den Rückrufcode und wenden Sie sich an ViewSonic. Kundendienst.

Rückrufcode:

X X X X

PASSWORTRÜCKRUF

Beenden

1. Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt.

2. Notieren Sie die Nummer und schalten Sie den Projektor aus.

3. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.

„XXXX“ in den obigen Abbildungen sind Nummern, welche sich von Modell zu Modell unterscheiden.

Änderung des Passwortes

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell. > Passwort ändern.

2. Drücken Sie auf Enter. Die Meldung „AKTUELLES PASSWORT EINGEBEN“ wird angezeigt.

3. Geben Sie das alte Passwort ein.

• Wenn das Passwort richtig ist, wird eine weitere Meldung „NEUES

PASSWORT EINGEBEN“ angezeigt.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5

Sekunden lang angezeigt. Anschließend wird die Meldung „AKTUELLES PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen.

4. Geben Sie ein neues Passwort ein.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

6. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten.

7. Um das OSD zu verlassen, drücken Sie auf Exit.

Die eingegebenen Stellen werden auf dem Display als Sternchen angezeigt. Notieren Sie sich das Passwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Page 35

Deaktivierung der Passwort-Funktion

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Erweitert > Sicherheitseinstell. > Einschaltsperre.

2. Drücken Sie auf / , um Aus auszuwählen.

3. Die Meldung „PASSWORT EINGEBEN“ wird angezeigt. Geben Sie das aktuelle Passwort ein.

• Wenn das Passwort nicht korrekt ist, geht das OSD-Menü zur Seite

Sicherheitseinstell. zurück, wobei „Aus“ in der Zeile von Einschaltsperre angezeigt wird. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben.

• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5

Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT

EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen.

Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen.

Page 36

Wechseln des Eingangssignals

D-sub / Comp. 1

Video

S-Video

D-sub / Comp. 2

HDMI

PJD5155/PJD5255/PJD5555w

D-sub / Comp. 1

Video

S-Video

D-sub / Comp. 2

PJD5153/PJD5253

D-sub / Comp. 1

D-sub / Comp. 2

PJD5151/PJD5250

Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden.

Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll.

Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die verfügbaren Eingangssignale gehen.

1. Drücken Sie auf Source. Eine Quellenauswahlleiste wird angezeigt.

2. Drücken Sie wiederholt auf / bis das gewünschte Signal ausgewählt ist. Drücken Sie dann auf Enter. Sobald eine Quelle entdeckt wurde, werden auf dem Bildschirm für ein paar Sekunden Informationen über sie angezeigt. Wenn mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte 1-2, um nach einem weiteren Signal zu suchen.

Beim Wechseln zwischen den verschiedenen Eingangssignalen ändert sich die Helligkeit des projizierten Bildes entsprechend. Grafische „PC“Daten, die meist statische Bilder umfassen, werden in der Regel heller dargestellt als „Video“-daten, bei denen es sich meist um bewegte Bilder (Filme) handelt.

Welche Optionen im Farbmodus verfügbar sind, richtet sich nach der Art der Eingangssignals. Unter

„Auswahl des Bildmodus“ auf Seite 33 finden Sie

weitere Einzelheiten.

Siehe „Technische Daten des Projektors“ auf Seite 58 für die native Anzeigeauflösung auf diesem Projektor. Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das „Bildformat“, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. Siehe „Auswahl des Bildformats“ auf

Seite 31 für weitere Einzelheiten.

Page 37

HDMI Eingangseinstellungen ändern

Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü BILD > HDMI- Einstellungen.

2. Drücken Sie auf Enter.

3. Markieren Sie HDMI-Format und drücken Sie auf / zur Auswahl eines Farbraums, welcher der Farbraumeinstellung des angeschlossenen Ausgabegerätes entspricht.

• RGB: Stellt den Farbraum auf RGB ein.

• YUV: Stellt den Farbraum auf YUV ein.

• Auto: Stellt den Projektor auf die automatische Erkennung der

Farbraumeinstellung des Eingangssignals ein.

4. Markieren Sie HDMI Bereich und drücken Sie auf / zur Auswahl eines HDMI Farbraums, welcher der Farbbereichseinstellung des angeschlossenen Ausgabegerätes entspricht.

• Verbessert: Stellt den HDMI Farbbereich auf 0 – 255 ein.

• Normal: Stellt den HDMI Farbbereich auf 15 – 235 ein.

• Auto: Stellt den Projektor auf die automatische Erkennung des HDMI Bereichs

des Eingangssignals ein.

Diese Funktion steht nur zur Verfügung, wenn der HDMI-Eingang verwendet wird.

Lesen Sie die Dokumentation des Gerätes, um mehr über den Farbraum und den HDMI Bereich zu erfahren.

Einstellen des projizierten Bildes

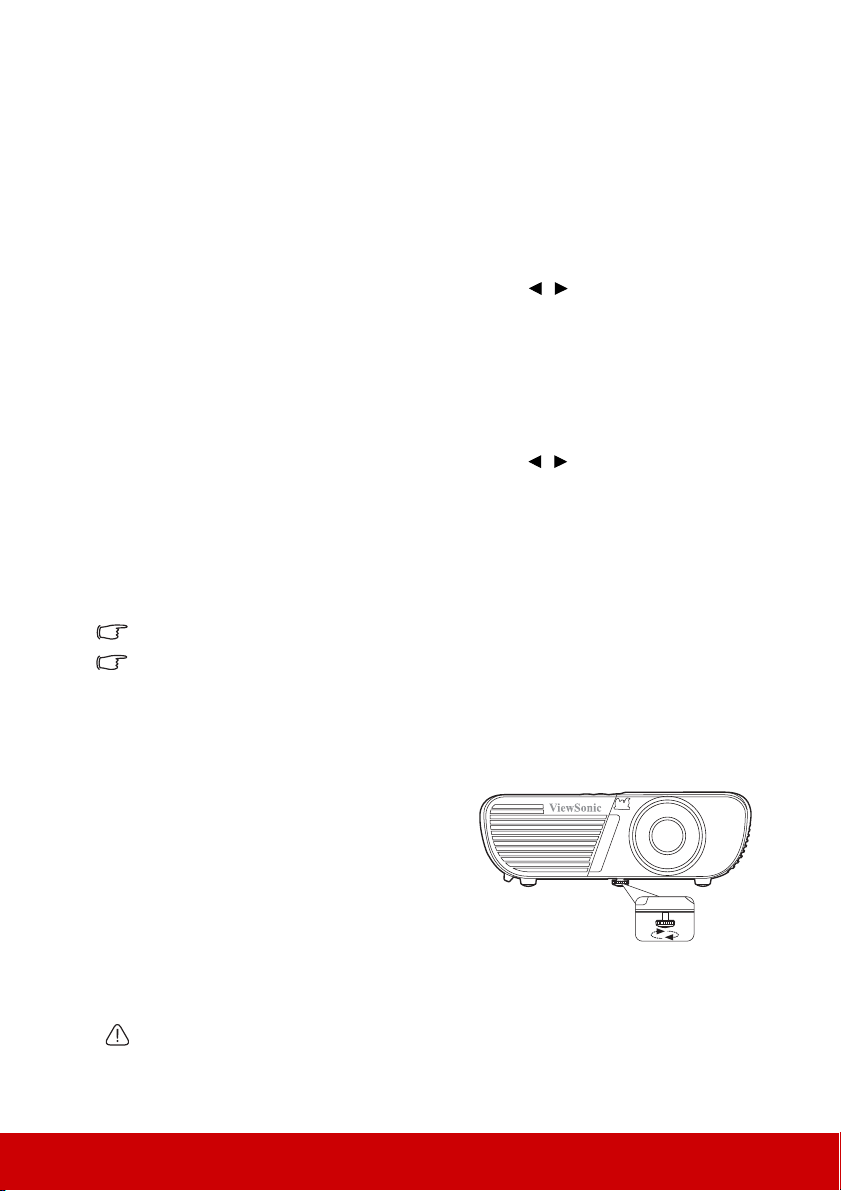

Einstellung des Projektionswinkels

Der Projektor besitzt einen Einstellfuß. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet.

Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. Um dies zu korrigieren, lesen Sie „Korrektur der

Schrägprojektion“ auf Seite 30 für weitere

Einzelheiten.

Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden.

Page 38

Automatische Einstellung des Bildes

Drücken Sie auf

/ .

Drücken Sie auf

In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf Auto Sync auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein.

Die Informationen zur aktuellen Quelle werden 5 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt.

Während Automatische Einstellung aktiv ist, ist das Projektionsbild ausgeblendet.

Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist.

Feinabstimmung der Bildschärfe

1. Stellen Sie die gewünschte Bildgröße mit dem Zoomrad ein.

2. Stellen Sie bei Bedarf durch Drehen des Fokusrings die Bildschärfe ein.

Korrektur der Schrägprojektion

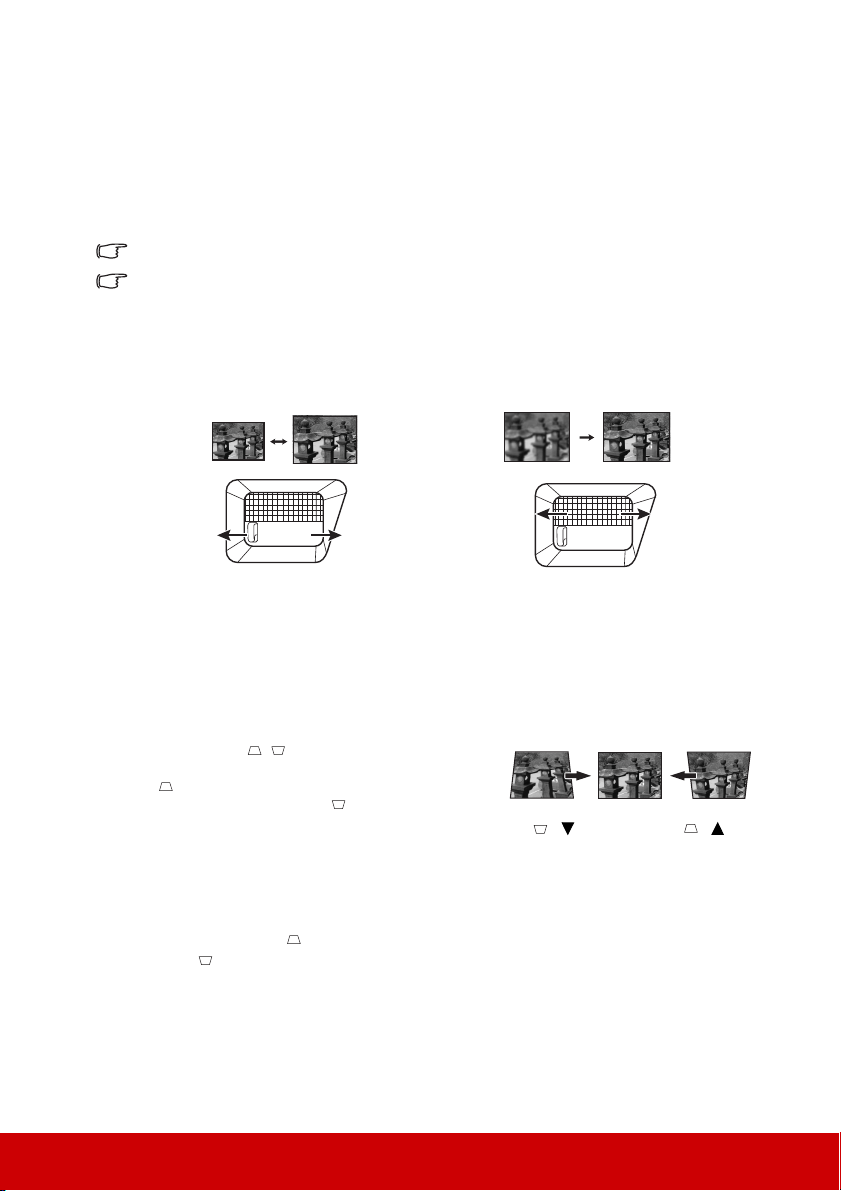

Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist.

Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen.

• Verwendung der Fernbedienung Drücken Sie auf / , um die Seite

Schrägpositionskorrektur anzuzeigen. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

• Verwendung des OSD-Menüs

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

Schrägposition.

2. Drücken Sie auf Enter. Die Korrekturseite Schrägposition wird angezeigt.

3. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

DISPLAY >

Page 39

Vergrößerung des Bildes und Suche nach Details

Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren.

• Verwendung der Fernbedienung

1. Drücken Sie auf auf der Fernbedienung, um die Zoomleiste anzuzeigen.

2. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern.

3. Wenn Sie das Bild verschieben möchten, drücken Sie auf Enter, um den Schwenkmodus zu wechseln. Drücken Sie dann auf die Richtungspfeiltasten ( , ,

, ), um das Bild zu verschieben.

4. Wenn Sie das Bild verkleinern möchten, drücken Sie auf Enter, um zur Vergrößern/ Verkleinern-Funktion zurück zu wechseln. Drücken Sie dann auf , um die ursprüngliche Größe des Bildes wiederherzustellen. Sie können auch auf Auto Sync auf der Fernbedienung drücken, um die ursprüngliche Größe des Bildes wiederherzustellen.

• Verwendung des OSD-Menüs

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

2. Drücken Sie auf Enter. Die Zoomleiste wird angezeigt.

3. Wiederholen Sie die Schritte 2-4 im Abschnitt Verwendung der Fernbedienung weiter oben.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Das Bild kann nur verschoben werden, nachdem es vergrößert wurde. Sie können das Bild weiter vergrößern, um noch mehr Details anzuzeigen.

DISPLAY > Zoom.

Auswahl des Bildformats

Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9.

Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht.

So ändern Sie das Format des projizierten Bildes (unabhängig vom Bildformat der Quelle):

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü

2. Drücken Sie auf / , um das Bildformat auszuwählen, das dem Format des Videosignals bzw. Ihren Anzeigebedürfnissen entspricht.

DISPLAY > Bildformat.

Page 40

Über das Bildformat

16:10-Bild

15:9-Bild

4:3-Bild

16:9-Bild 16:10-Bild

4:3-Bild

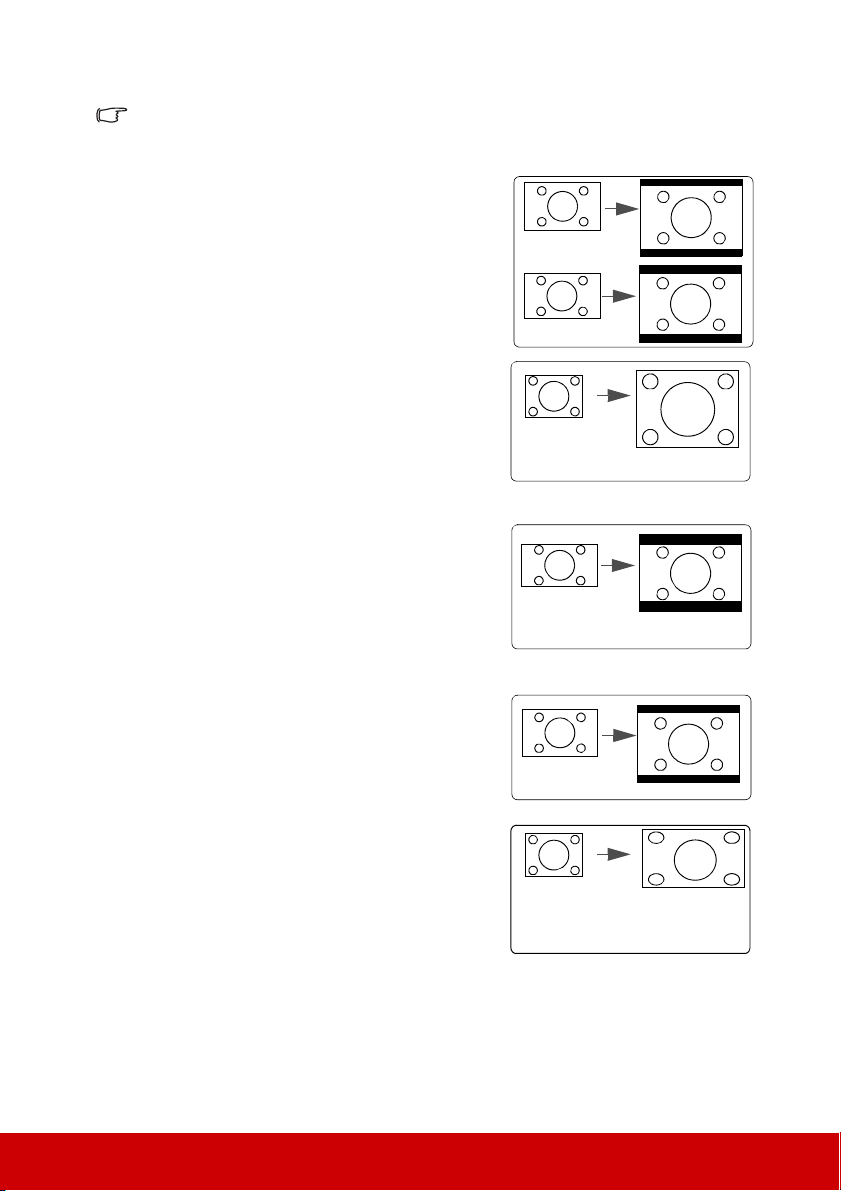

In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden.

1. Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.

2. 4:3: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3-Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder und 4:3-DVDFilme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.

3. 16:9 (PJD5151/PJD5153/PJD5155/PJD5250/ PJD5253/PJD5255): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.

4. 16:10 (PJD5555w): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden.

5. Anamorph: Skaliert ein Bild mit Seitenverhältnis 4:3 vertikal und horizontal in einer nicht-linearen Weise, so dass es die Leinwand ausfüllt.

Page 41

Optimierung der Bildqualität

Auswahl des Bildmodus

Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können.

Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen.

• Drücken Sie auf wiederholt auf Color Mode, bis der gewünschte Modus ausgewählt

wurde.

• Wechseln Sie zum Menü BILD > Farbmodus und drücken Sie auf / , um den

gewünschten Modus auszuwählen.

Bildmodi für unterschiedliche Arten von Signalen

Die für verschiedene Signaltypen verfügbaren Bildmodi sind im Folgenden aufgeführt.

1. Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.

2. Dynamisch-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. Darüber hinaus optimiert der Projektor die Bildqualität mit Hilfe der dynamischen PC-Funktion entsprechend der projizierten Inhalte.

3. PC-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an.

4. ViewMatch-Modus: Wechselt zwischen starker Helligkeit und akkurater Farbwiedergabe.

5. Film-Modus: Eignet sich für das Abspielen farbintensiver Filme und Videoclips aus Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht).

Verwendung von Bildschirmfarbe

Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden.

Um diese Funktion zu verwenden, wechseln Sie zum Menü DISPLAY > Bildschirmfarbe und drücken Sie auf / , um die Farbe auszuwählen, die der der Projektionsoberfläche

am nächsten kommt. Sie können unter mehreren voreingestellten Farben auswählen: Weiß, Grün und Schultafel.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Page 42

Feinabstimmung der Bildqualität in den

-30

+80

Benutzermodi

Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung. Sie können diese Funktionen nach Bedarf anpassen.

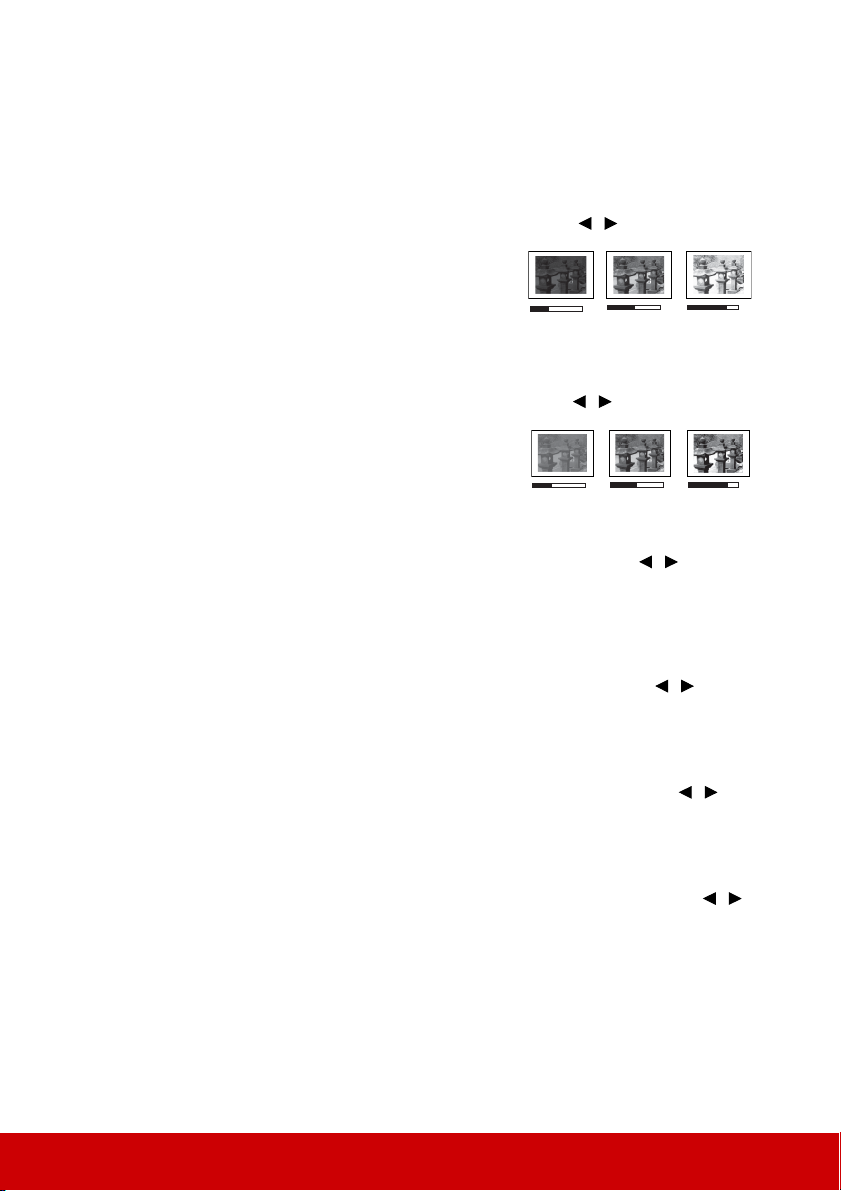

Einstellung von Helligkeit

Rufen Sie das BILD > Helligkeit Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto heller wird das Bild. Je geringer die Einstellung ist, desto dunkler erscheint das Bild. Stellen Sie die Helligkeit so ein, dass die schwarzen Bildbereiche gerade satt schwarz wirken und in dunklen Bildbereichen dennoch Details zu erkennen sind.

Einstellung von Kontrast

Rufen Sie das BILD > Kontrast Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto größer wird der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben.

Einstellung von Farbe

Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf / .

Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.

Einstellung von Farbton

Rufen Sie das BILD > Erweitert > Farbton Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto intensiver wird die Rottönung des Bildes. Je niedriger der Wert ist, desto intensiver wird die Grüntönung des Bildes.

Einstellung von Bildschärfe

Rufen Sie das BILD > Erweitert > Bildschärfe Menü auf und drücken Sie auf / .

Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild.

Einstellung von Brilliant Color

Rufen Sie das BILD > Erweitert > Brilliant Color Menü auf und drücken Sie auf / .

Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie Bilder mit dieser Qualität bevorzugen, wählen Sie eine Stufe, die zu Ihren Ansprüchen passt. Wenn Sie dies nicht benötigen, wählen Sie Aus.

Wen n Aus ausgewählt ist, steht die Funktion Farbtemp. nicht zur Verfügung.

-30

+40

Page 43

Bildstörungen verringern

Rufen Sie das BILD > Erweitert > Noise Reduction Menü auf und drücken Sie auf / .

Diese Funktion reduziert die elektrischen Bildstörungen, die durch unterschiedliche Medien-Player hervorgerufen werden können. Je höher die Einstellung ist, desto weniger Störungen gibt es.

Gamma-Einstellung auswählen

Rufen Sie das BILD > Erweitert > Gamma Menü auf und drücken Sie auf / .

Gamma beschreibt die Beziehung zwischen Eingangsquelle und Bildhelligkeit.

Auswahl einer Farbtemperatur

Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf / .

Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden.

1. Kühl: Die höchste Farbtemperatur Kühl lässt das Bild am stärksten bläulich-weiß von allen Einstellungen erscheinen.

2. Neutral: Lässt Bilder bläulich-weiß erscheinen.

3. Normal: Behält das normale Weiß bei.

4. Warm: Lässt Bilder rötlich-weiß erscheinen.

*Informationen zu Farbtemperaturen:

Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine gängige Methode zur Bewertung der Farbe Weiß ist die „Farbtemperatur“. Weiß mit einer niedrigen Farbtemperatur erscheint rötlich. Weiß mit einer hohen Farbtemperatur erscheint eher bläulich.

Bevorzugte Farbtemperatur einstellen

1. Wechseln Sie zum Menü BILD > Farbtemp.

2. Drücken Sie auf / zur Auswahl von Kühl, Neutral, Normal oder Warm und drücken Sie auf Enter.

3. Drücken Sie auf / , um das zu ändernde Element zu markieren und ändern Sie die Werte durch Drücken von / .

• Rot Plus/Grün Plus/Blau Plus: Einstellung der Kontraststufen von Rot, Grün

und Blau.

• Rot Minus/Grün Minus/Blau Minus: Einstellung der Helligkeitsstufen von

Rot, Grün und Blau.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Farbverwaltung

Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist.

Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und anschließend zum Menü Farbverwaltung wechseln, um Änderungen vorzunehmen.

Page 44

So ändern Sie die Einstellungen:

ROT

BLAU

GRÜN

Gelb

Zyan

Magenta

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü BILD > Erweitert > Farbverwaltung.

2. Drücken Sie auf Enter. Es wird dann die Seite Farbverwaltung angezeigt.

3. Markieren Sie Primärfarben, und drücken Sie auf / , um eine Farbe unter Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen.

4. Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf / , um den Bereich auszuwählen. Je größer der Bereich ist, desto mehr der zwei benachbarten Farben sind in der Farbe enthalten.

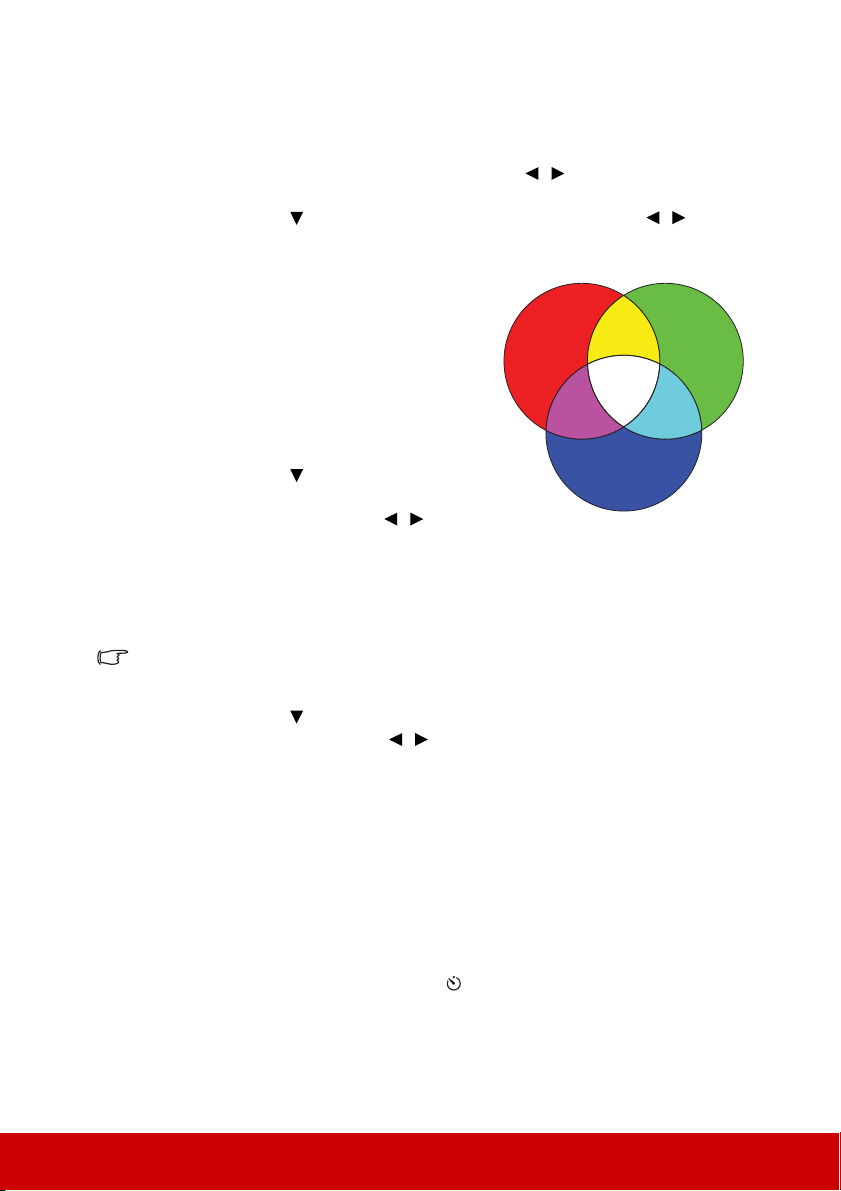

Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. Wenn Sie z. B. Rot auswählen und als Bereich 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Gelb und Magenta mit eingeschlossen.

5. Drücken Sie auf , um Sättigung zu markieren, und passen Sie die Werte ganz

nach Bedarf an, indem Sie auf / drücken. Jede Einstellung wird direkt auf dem Bild sichtbar sein. Wenn Sie z. B. Rot auswählen und als Wert 0 einstellen, wird nur die Sättigung von reinem Rot betroffen.

Sättigung ist die Menge dieser Farbe in einem Videobild. Niedrigere Einstellungen erzeugen weniger gesättigte Farben; eine Einstellung von „0“ entfernt die Farbe komplett aus dem Bild. Wenn die Sättigung zu hoch ist, erscheint die Farbe zu stark und unnatürlich.

6. Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach Bedarf ein, indem Sie auf / drücken. Die Kontraststufe der von Ihnen

ausgewählten Primärfarbe wird beeinflusst. Jede Einstellung wird direkt auf dem Bild sichtbar sein.

7. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen.

8. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben.

9. Drücken Sie auf Exit, um das Menü zu verlassen und die Einstellungen zu speichern.

Einstellen des Präsentations-Timers

Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen:

1. Drücken Sie auf der Fernbedienung auf , um auf das Menü Präsentations-Timer zuzugreifen, oder wechseln Sie zum Menü EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer.

2. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen.

Page 45

3. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf / drücken. Das Intervall kann auf eine Dauer von 1 bis 5 Minuten in Abständen von 1 Minute und von 5 bis 240 Minuten in Abständen von 5 Minuten eingestellt werden.

Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem das Timer-Intervall geändert wurde.

4. Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf

Auswahl Beschreibung

Immer

1 min/2 min/3 min

Niemals Blendet den Timer während der Präsentation aus.

Zeigt den Timer während der Präsentation auf der Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf der Leinwand an.

/ drücken.

5. Drücken Sie auf , um Timer-Position zu markieren. Stellen Sie die Position des Timers ein, indem Sie auf /

Oben links Unten links Oben rechts Unten rechts

drücken.

6. Drücken Sie auf , um Timer-Zählmethode zu markieren. Wählen Sie die gewünschte Richtung für das Zählen aus, indem Sie auf / drücken.

Auswahl Beschreibung Raufzählen Zählt von 0 zur eingestellten Zeit herauf. Runterzählen Zählt von der eingestellten Zeit auf 0 herab.

7. Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren wollen, indem Sie auf / drücken.

Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.

8. Um den Präsentationstimer zu aktivieren, drücken Sie auf und auf / , um Zählen beginnen zu markieren. Drücken Sie dann auf Enter.

9. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer eingeschaltet!“ auf dem Bildschirm. Der Timer beginnt mit dem Countdown, wenn er aktiviert ist.

Um den Timer zu beenden, gehen Sie folgendermaßen vor:

1. Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer.

2. Markieren Sie Aus. Drücken Sie auf Enter. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer ausgeschaltet!“ auf dem Bildschirm.

Page 46

Ausblenden des Bildes

Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste Blank das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“ angezeigt.

Sie können die Wartezeit im damit der Projektor das Bild nach einen gewissen Zeitraum wieder anzeigt, wenn keine Aktion auf dem leeren Bildschirm ausgeführt wird.

Wenn Blank gedrückt wurde, wechselt der Projektor automatisch in den Sparmodus.

ACHTUNG Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls die sich auf der Linse

befindenden Objekte erhitzen oder verformen können oder Brandgefahr besteht.

EINSTELLUNGEN: Standard > Timer Menü einstellen,

Sperren der Bedientasten

Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn

Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste Power bedient werden.

1. Drücken Sie auf (Bedientastenfeldsperre) oder wechseln Sie zum

EINSTELLUNGEN: Erweitert > Erweitert > Bedientastenfeldsperre Menü.

2. Drücken Sie auf / , um Ein auszuwählen.

3. Eine Bestätigungsmeldung wird angezeigt. Wählen Sie zur Bestätigung Ja aus.

Um die Bedientastenfeldsperre aufzuheben, drücken Sie 3 Sekunden lang auf .

Sie können die Fernbedienung auch verwenden, um zum Menü

Erweitert > Erweitert > Bedientastenfeldsperre zu gehen. Drücken Sie auf / , um

Aus zu wählen.

Wenn die Bedienfeldtastensperre aktiviert ist, sind die Tasten auf der Fernbedienung weiterhin funktional.

Wenn Sie auf Powerdrücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt.

EINSTELLUNGEN:

Page 47

Verwendung des Projektors an hohen Orten

Verwenden Sie am besten den Höhenmodus zu aktivieren, sobald Sie sich in einer Höhe von über 1500 m befinden.

Nein

Hinweis

Möchten Sie den Höhenmodus aktivieren?

Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m - 3000 m über dem Meeresspiegel mit einer Temperatur von 5°C - 25°C benutzen.

ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m

und die Temperatur zwischen 5°C und 35°C liegt. Der Projektor würde dann unter diesen Bedingungen zu stark gekühlt werden.

So aktivieren Sie den Höhenmodus:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Höhenmodus.

2. Drücken Sie auf / zur Auswahl von Ein. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja und drücken Sie auf Enter.

Die Verwendung von „Höhenmodus“ führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Ventilatorgeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist.

Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie nach Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann.

Verwendung der CEC-Funktion

Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. Wenn das angeschlossene Gerät eingeschaltet wird, schaltet sich der Projektor automatisch ein.

Aktivierung der CEC-Funktion:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü QUELLE > Gerät autom. einschalten > CEC.

2. Drücken Sie auf / zur Auswahl von Aktiviert.

Damit die CEC-Funktion richtig funktioniert, stellen Sie sicher, dass das Gerät über ein HDMIKabel an den HDMI-Eingangsanschluss des Projektors angeschlossen und dass die CECFunktion aktiviert ist.

Je nach angeschlossenem Gerät könnte die CEC-Funktion möglicherweise nicht funktionieren.

Page 48

Verwendung der 3D-Funktionen

Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen.

Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. In anderen Fällen müssen Sie möglicherweise manuell ein 3D-Synchronisierung Format für den Projektor auswählen, um 3D-Bilder korrekt anzuzeigen.

Auswahl eines 3D-Synchronisierung Formates:

1. Drücken Sie auf 3D auf der Fernbedienung, um auf das Menü 3D-Einstellungen zuzugreifen, oder wechseln Sie zum Menü QUELLE > 3D-Einstellungen-Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite 3D-Einstellungen angezeigt.

3. Markieren Sie 3D-Synchronisierung und drücken Sie auf Enter.

4. Drücken Sie auf zur Auswahl einer 3D-Synchronisierung Einstellung und drücken Sie anschließend zur Bestätigung auf Enter.

Wenn die Funktion 3D-Synchronisierung aktiviert ist:

• Die Helligkeit des projizierten Bildes nimmt ab.

• Der Farbmodus kann nicht angepasst werden.

• Die Zoom Funktion kann Bilder nur bis zu bestimmten Größen vergrößern.

Wenn Sie eine Umkehrung der 3D-Bildtiefe feststellen, stellen Sie die 3D-Synchronisierung umkehren Funktion auf „Umkehren“, um das Problem zu beheben.

Verwendung des Projektors im Standbymodus

Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter QUELLE > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen.

Aktiver VGA-Ausgang Wählen Sie Ein aus, wird ein VGA-Signal ausgegeben, wenn an die Anschlüsse

COMPUTER IN 1 und COMPUTER OUT Geräte richtig angeschlossen wurden. Der Projektor gibt nur das Signal aus, das über COMPUTER IN 1 empfangen wird.

Aktives Audio aus

Wählen Sie Ein aus, wird ein Audiosignal ausgegeben, wenn an die Anschlüsse AUDIO IN und AUDIO OUT Geräte richtig angeschlossen wurden.

Page 49

Einstellung des Tons

Die im Folgenden vorgenommenen Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang/-ausgang des Projektors hergestellt haben. Siehe „Verbindungen“ auf

Seite 17 für weitere Einzelheiten.

Ausschalten des Tons

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Ton aus-Menü.

2. Drücken Sie auf / zur Auswahl von Ein.

Falls verfügbar können Sie auch auf auf der Fernbedienung drücken, um den ProjektorTon ein- und auszuschalten.

Einstellen der Lautstärke

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audiolautstärke-Menü.

2. Drücken Sie auf / zur Auswahl eines gewünschten Lautstärkepegels.

Falls verfügbar, können Sie auf der Fernbedienung auf oder drücken, um die Lautstärke des Projektors einzustellen.

Ausschalten von Ton Ein/Aus

1. Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Ton Ein/Aus.

2. Drücken Sie auf / zur Auswahl von Aus.

Die einzige Möglichkeit zum Ändern von Ton Ein/Aus ist das Einstellen von Ein oder Aus hier. Das Ausschalten des Tons oder die Änderung der Tonstufe hat keinen Einfluss auf den Ton Ein/Aus.

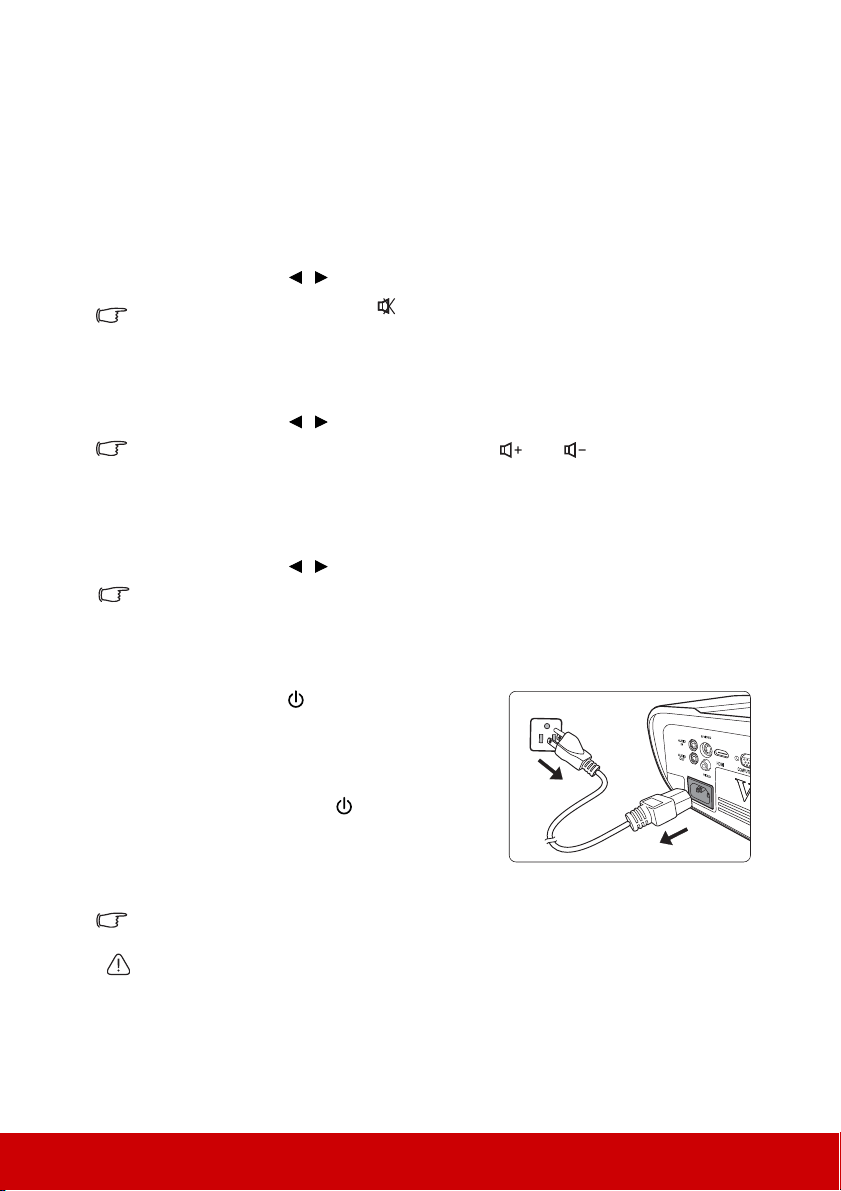

Ausschalten des Projektors

1. Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet.

Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet.

2. Drücken Sie erneut auf Power.

3. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden.

Wenn Sie den Signalton deaktivieren möchten, siehe

„Ausschalten von Ton Ein/Aus“ auf Seite 41 für weitere Einzelheiten.

ACHTUNG

• Zum Schutz der Lampe reagiert der Projektor während der Kühlphase nicht auf weitere

Befehle.

• Um die Kühlzeit zu verkürzen, können Sie auch die Schnellabschaltung aktivieren. Siehe

„Schnellabschaltung“ auf Seite 47 für weitere Einzelheiten.

• Ziehen Sie das Netzkabel erst ab, wenn der Projektor vollständig heruntergefahren wurde.

Page 50

Menübedienung

Menüsystem

Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren.

Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich.

Hauptmenü Untermenü Optionen

Bildschirmfarbe Aus/Schultafel/Grün/Weiß

Auto/4:3/16:9 (PJD5151/ PJD5153/PJD5155/PJD5250/ PJD5253/PJD5255)/16:10 (PJD5555w)/Anamorph

Rot Plus/Grün Plus/ Blau Plus/Rot Minus/ Grün Minus/Blau Minus

Primärfarben Farbton Sättigung Zunahme

DISPLAY


Bildformat

Schrägposition Position Phase H-Größe Zoom Farbmodus Max. Helligkeit/Dynamisch/PC/ViewMatch/Film Helligkeit Kontrast

Warm

Farbtemp.

Overscan Aus/1/2/3/4/5 HDMI-

Einstellungen

Erweitert

Farbeinstellungen zurücksetzen Zurücksetzen/Abbrechen

Normal Neutral Kühl

HDMI-Format Auto/RGB/YUV HDMI Bereich Auto/Verbessert/Normal Farbe Farbton Bildschärfe Gamma 1/2/3/4/5/6/7/8 Brilliant Color Aus/1/2/3/4/5/6/7/8/9/10 Noise Reduction

Farbverwaltung

Page 51

Hauptmenü Untermenü Optionen

Schnelle Auto-Suche Aus/Ein

Auto/Aus/Frame Sequential/ Frame-Packing/Oben-Unten/ Seite-an-Seite

Deaktiviert/Umkehren

Aus/Ein

Deaktiviert/10 min/20 min/ 30 min

Deaktiviert/30 min/1 Std/ 2 Std/3 Std/4 Std/8 Std/12 Std

Mehrsprachiges OSD-Menü Auswahl Tisch vorne/Tisch hinten/ Decke hinten/Decke vorne

Mitte/Oben links/ Oben rechts/Unten links/ Unten rechts

Deaktiviert/5 min/10 min/ 15 min/20 min/25 min/30 min Schwarz /Blau/ViewSonic/ Aus

Timer-Intervall Timer-Anzeige Timer-Position Timer-Zählmethode Erinnerungs-Signalton Zählen beginnen/Aus

3. QUELLE

4. EINSTELLUNGEN: Standard

3D-

3DEinstellungen

StandbyEinstellungen

Gerät autom. einschalten

Autom. Abschaltung

Int. Neustart Deaktiviert/Aktiviert Schnellabschaltung Deaktiviert/Aktiviert

Sprache

Projektorposition

Menüeinstellungen

Timer

Startbild

Meine Schaltfläche

Erweitert

Synchronisierung

3DSynchronisierung umkehren

Aktiver VGAAusgang Aktives Audio aus Aus/Ein

Computer Deaktiviert/Aktiviert CEC Deaktiviert/Aktiviert Direkt Strom Ein Aus/Ein

Energiesparen

Sleeptimer

Menü-Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s

Menüposition

Auto/Projektion (Projektorposition)/ Menüposition/Farbtemp./Helligkeit/Kontrast/ 3D-Einstellungen/Bildschirmfarbe/Startbild/ Meldung/Schnelle Auto-Suche/CEC/ Lampenmodus/DCR/Verd. Untertitel/ Energiesparen/INFORMATIONEN Muster Aus/01/02/03/04/05 Meldung Ein/Aus

PräsentationsTimer

Page 52

Hauptmenü Untermenü Optionen

Höhenmodus Ein/Aus DCR Ein/Aus

Ton aus Ein/Aus

5. EINSTELLUNGEN: Erweitert

6. INFORMATIONEN

Audioeinstellungen

Verd. Untertitel Aus/CC1/CC2/CC3/CC4

Lampeneinstellungen

Filtereinstellungen

Fernbedienungscode 1/2/3/4/5/6/7/8

Erweitert

Einstellungen rücksetzen

Aktueller Systemstatus

Audiolautstärke Ton Ein/Aus Ein/Aus

Normal/Sparmodus/

Lampenmodus

Lampenstunden zurücksetzen Lampenstunden Filtermodus Ein/Aus Filterstunden

zurücksetzen Filterstunden

Sicherheitseinstell.

Bedientastenfeldsperre

Dynamisch/ Standbymodus

Passwort ändern Einschaltsperre

Aus/Ein

Zurücksetzen/ Abbrechen

• Quelle

• Farbmodus

• Auflösung

• Farbsystem

• Lampenstunden

• Filterstunden

• Firmware-Version

Page 53

Beschreibung für jedes Menü

1. DISPLAY-Menü

2. BILD-Menü

Funktion Beschreibung

Siehe „Verwendung von Bildschirmfarbe“ auf Seite 33 für

Bildschirmfarbe

Bildformat

Schrägposition

Position

Phase

H-Größe

Zoom

Farbmodus

Helligkeit

Kontrast

Farbtemp.

Overscan

HDMIEinstellungen

weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Siehe „Auswahl des Bildformats“ auf Seite 31 für weitere Einzelheiten.

Siehe „Korrektur der Schrägprojektion“ auf Seite 30 für weitere Einzelheiten.

Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. Die im unteren Bereich der Seite angezeigten Werte ändern sich bei jedem Tastendruck, bis der Höchst- oder Mindestwert erreicht ist.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Dient der Anpassung der Phase des Taktsignals, um Bildverzerrungen zu

verringern.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Passt die Breite des Bildes an.

Diese Funktion steht nur zur Verfügung, wenn ein PCEingangssignal ausgewählt ist.

Siehe „Vergrößerung des Bildes und Suche nach Details“ auf

Seite 31 für weitere Einzelheiten.

Siehe „Auswahl des Bildmodus“ auf Seite 33 für weitere Einzelheiten.

Siehe „Einstellung von Helligkeit“ auf Seite 34 für weitere Einzelheiten.

Siehe „Einstellung von Kontrast“ auf Seite 34 für weitere Einzelheiten.

Siehe „Auswahl einer Farbtemperatur“ auf Seite 35 und

„Bevorzugte Farbtemperatur einstellen“ auf Seite 35 für

weitere Einzelheiten. Passt die Overscan Rate von 0% auf 5% an.

Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder S-Video-Eingangssignal ausgewählt ist.

Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 29 für weitere Einzelheiten.

Page 54

2. BILD-Menü

3. QUELLE-Menü

Funktion Beschreibung

Farbe

Siehe „Einstellung von Farbe“ auf Seite 34 für weitere Einzelheiten.

Farbton

Siehe „Einstellung von Farbton“ auf Seite 34 für weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder S-Video-Eingangssignal mit NTSC System ausgewählt ist.

Bildschärfe

Siehe „Einstellung von Bildschärfe“ auf Seite 34 für weitere Einzelheiten.

Erweitert

Gamma

Siehe „Gamma-Einstellung auswählen“ auf Seite 35 für weitere Einzelheiten.

Brilliant Color

Siehe „Einstellung von Brilliant Color“ auf Seite 34 für weitere Einzelheiten.

Noise Reduction

Siehe „Bildstörungen verringern“ auf Seite 35 für weitere Einzelheiten.

Farbverwaltung

Unter „Farbverwaltung“ auf Seite 35 finden Sie weitere Einzelheiten.

Farbeinstellungen zurücksetzen

Schnelle AutoSuche

3D-Einstellungen

StandbyEinstellungen

Setzt alle Farbeinstellungen auf die werkseitig eingestellten Werte zurück.

Siehe „Wechseln des Eingangssignals“ auf Seite 28 für weitere Einzelheiten.

Siehe „Verwendung der 3D-Funktionen“ auf Seite 40 für weitere Einzelheiten.

Siehe „Verwendung des Projektors im Standbymodus“ auf

Seite 40 für weitere Einzelheiten.

Computer

Die Auswahl von Aktiviert ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird.

Gerät autom. einschalten

CEC

Siehe „Verwendung der CEC-Funktion“ auf Seite 39 für weitere Einzelheiten.

Direkt Strom Ein

Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.

Page 55

Funktion Beschreibung

3. QUELLE-Menü

4. EINSTELLUNGEN: Standard-Menü

Energiesparen

Siehe „Einstellung Energiesparen“ auf Seite 54 für weitere

Autom. Abschaltung

Einzelheiten.

Sleeptimer

Siehe „Einstellung Sleeptimer“ auf Seite 54 für weitere Einzelheiten.

Wen n Sie Aktiviert auswählen, können Sie den Projektor innerhalb von 120 Sekunden nach dem Ausschalten sofort wieder einschalten. Nach 120 Sekunden wird der Projektor, falls er nicht wieder eingeschaltet wurde, direkt den Standbymodus aufrufen.

Int. Neustart

Der Aufruf dieser Funktion benötigt etwas Zeit. Stellen Sie sicher, dass der Projektor länger als 4 Minuten eingeschaltet ist. Falls der Projektor mit der Funktion Int. Neustart fortgesetzt wird, kann diese Funktion sofort ausgeführt werden.

Wenn Aktiviert ausgewählt ist, wird die Schnellabschaltung Funktion automatisch auf „Deaktiviert“ eingestellt.

Die Auswahl von Aktiviert aktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den Abkühlvorgang nicht starten. Die Auswahl von Deaktiviert deaktiviert diese Funktion und der Projektor wird nach dem Herunterfahren

Schnellabschaltung

den normalen Abkühlvorgang starten.

Wenn Sie versuchen, den Projektor nach dem Herunterfahren sofort wieder zu starten, könnte er sich nicht einschalten lassen und wird den Abkühlvorgang erneut ausführen.

Wenn Deaktiviert ausgewählt ist, wird die Int. Neustart Funktion automatisch ausgeschaltet.

Legt die Sprache des On-Screen Display (OSD)-Menüs fest.

Sprache

Siehe „Verwendung der Menüs“ auf Seite 24 für weitere Einzelheiten.

Projektorposition

Siehe „Auswählen des Standortes“ auf Seite 14 für weitere Einzelheiten.

Menü-Anzeigezeit

Legt fest, für wie lange das OSD-Menü nach der letzten

Menüeinstellungen

Tastenbetätigung aktiviert bleibt. Mögliche Werte reichen von 5 bis 30 Sekunden, in Abständen von je 5 Sekunden.

Menüposition

Dient der Einstellung der On-Screen Display (OSD)Menüposition.

Timer

Siehe „Ausblenden des Bildes“ auf Seite 38 für weitere Einzelheiten.

Page 56

Funktion Beschreibung

4. EINSTELLUNGEN: Standard-Menü

5. EINSTELLUNGEN: Erweitert-Menü

Startbild

Meine Schaltfläche

Hiermit können Sie festlegen, welches Bild beim Einschalten des Projektors angezeigt wird.

Hiermit können Sie eine Direkttaste auf der Fernbedienung festlegen.

Muster

Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.

Erweitert

Meldung

Wen n Sie Ein auswählen, werden auf dem Bildschirm aktuelle Informationen angezeigt, sobald der Projektor ein Signal erkennt bzw. nach diesem sucht.

Präsentations-Timer

Siehe „Einstellen des Präsentations-Timers“ auf Seite 36 für weitere Einzelheiten.

Höhenmodus

Siehe „Verwendung des Projektors an hohen Orten“ auf

Seite 39 für weitere Einzelheiten.

Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)-Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild.

DCR

Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist.

Nach der Aktivierung von DCR kann häufiges Wechseln des Lampenmodus die Nutzungsdauer der Lampe verkürzen und zu Störgeräuschen während der Bedienung führen.

Audioeinstellungen

Siehe „Einstellung des Tons“ auf Seite 41 für weitere Einzelheiten.

Page 57

Funktion Beschreibung

5. EINSTELLUNGEN: Erweitert-Menü

Verd. Untertitel

Lampeneinstellungen

Filtereinstellungen

Fernbedienungscode

Erweitert

Einstellungen rücksetzen

Wählt einen bevorzugten Modus für verdeckte Untertitel aus, wenn das ausgewählte Eingangssignal Untertitel überträgt.

• Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind).

Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder S-Video Signal mit NTSC System ausgewählt ist.

Um Untertitel anzuzeigen, wählen Sie CC1, CC2, CC3 oder CC4 (CC1 zeigt Untertitel in der vorherrschenden Sprache Ihrer Region an).

Lampenmodus

Siehe „Einstellung von Lampenmodus auf Sparmodus“ auf

Seite 53 für weitere Einzelheiten.

Lampenstunden zurücksetzen

Stellt den Lampentimer zurück, nachdem die neue Lampe installiert wurde. Wenden Sie sich bitte an Fachpersonal, um die Lampe zu wechseln.

Lampenstunden

Siehe „Lampenbetriebssystem“ auf Seite 53, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden.

Siehe „Verwendung des Staubfilters (optionales Zubehör)“

auf Seite 52 für weitere Einzelheiten.

Siehe „Fernbedienungscode“ auf Seite 11 für weitere Einzelheiten.

Sicherheitseinstell.

Siehe „Verwendung der Passwortfunktion“ auf Seite 25 für weitere Einzelheiten.

Bedientastenfeldsperre

Siehe „Sperren der Bedientasten“ auf Seite 38 für weitere Einzelheiten.

Hiermit setzen Sie alle Einstellungen auf die werkseitig eingestellten Werte zurück.

Die folgenden Einstellungen bleiben unverändert: Schrägposition, Overscan, Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell., Fernbedienungscode.

Page 58

Funktion Beschreibung

6. INFORMATIONEN-Menü

Quelle

Zeigt die aktuelle Signalquelle an.

Farbmodus Zeigt den ausgewählten Modus im Menü BILD an.

Auflösung

Zeigt die native Auflösung des Eingangssignals an.

Aktueller Systemstatus

Farbsystem

Zeigt das Eingangssystemformat an.

Lampenstunden

Zeigt die Betriebsstunden der Lampe an.

Filterstunden

Zeigt die Betriebsstunden des Filters an.

Firmware-Version

Zeigt die aktuelle Firmware Version.

Page 59

Wart ung

Pflege des Projektors

Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil

des Projektors ausgetauscht werden muss.

Reinigung der Objektivlinse

Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.

• Zum Entfernen von Staub sollten Sie eine Druckluft-Sprühdose verwenden.

• Bei anderen Verschmutzungen wischen Sie die Linsenoberfläche vorsichtig mit einem Optikreinigungstuch oder einem mit Objektivreiniger angefeuchteten weichen Tuch ab.

ACHTUNG Verwenden Sie keinesfalls scheuernde Materialien.

Reinigen des Projektorgehäuses

Schalten Sie den Projektor vor der Reinigung des Gehäuses wie unter „Ausschalten des

Projektors“ auf Seite 41 beschrieben aus, und ziehen Sie das Stromkabel ab.

• Entfernen Sie Schmutz oder Staub mit einem weichen, flusenfreien Tuch.

• Um hartnäckige Verschmutzungen oder Flecken zu entfernen, befeuchten Sie ein weiches Tuch mit Wasser und einem pH-neutralen Reinigungsmittel. Wischen Sie anschließend das Gehäuse damit ab.

ACHTUNG Verwenden Sie keinesfalls Wachs, Alkohol, Benzol, Verdünner oder andere chemische

Reinigungsmittel. Diese Mittel können das Gehäuse beschädigen.

Lagerung des Projektors

Wenn Sie den Projektor über längere Zeit einlagern müssen, gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass die Temperatur und Feuchte des Lagerortes innerhalb des für den Projektor empfohlenen Bereiches liegen. Lesen Sie die relevanten Angaben unter „Technische Daten“ auf Seite 58 oder wenden Sie sich bezüglich des Bereiches an Ihren Händler.

• Klappen Sie den Einstellfuß ein.

• Nehmen Sie die Batterie aus der Fernbedienung.

• Verpacken Sie den Projektor in der Originalverpackung oder einer entsprechenden Verpackung.

Transportieren des Projektors

Es wird empfohlen, den Projektor in der Originalverpackung oder einer entsprechenden Verpackung zu transportieren.

Page 60

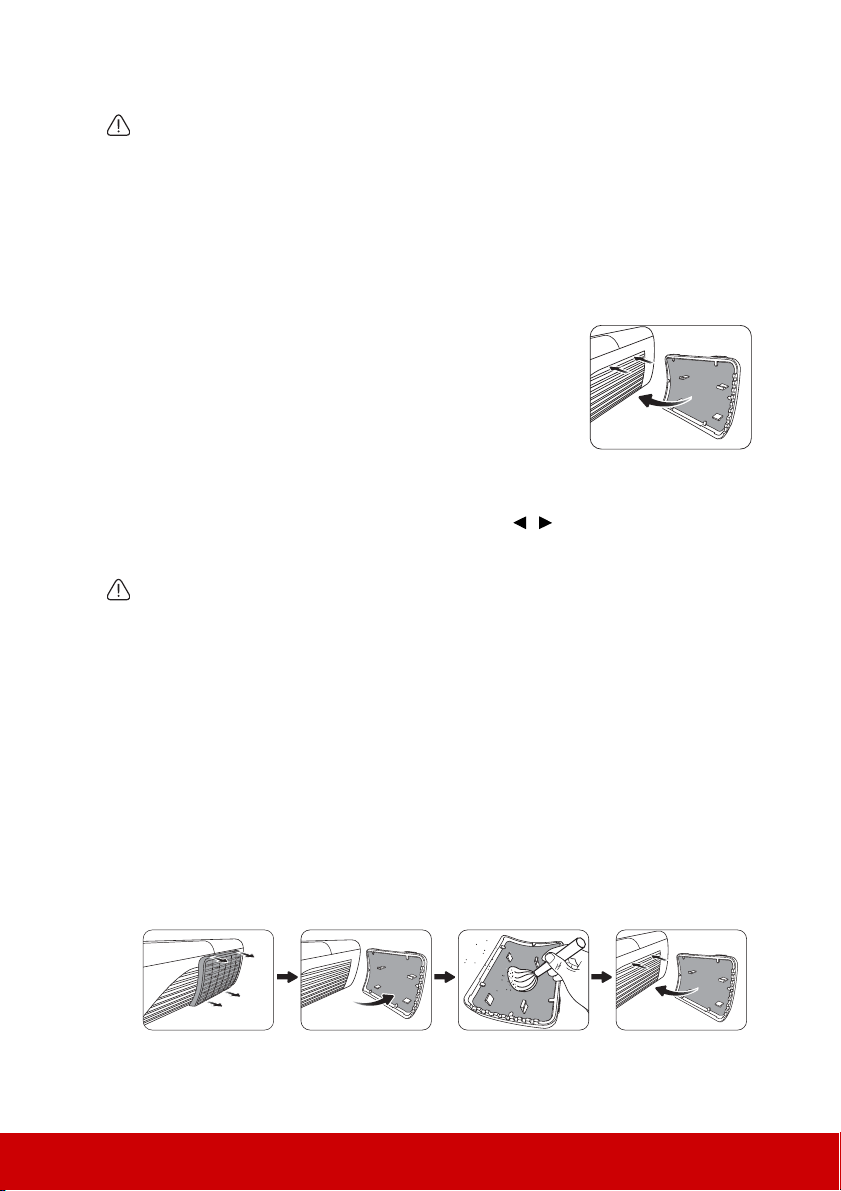

Verwendung des Staubfilters (optionales Zubehör)

ACHTUNG

• Es ist wichtig, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird.

• Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen.

• Wenn der Projektor an der Decke montiert oder nicht einfach zugänglich ist, achten Sie besonders auf Ihre Sicherheit, wenn Sie den Staubfilter austauschen.

Installation des Staubfilters

1. Schalten Sie den Projektor aus und trennen Sie ihn von der

Stromquelle.

2. Richten Sie den Filter wie mit den Pfeilen rechts

dargestellt an den Projektorschlitzen aus und fügen Sie ihn ein. Stellen Sie sicher, dass er einrastet.

Erstmalige Installation:

3. Öffnen Sie das OSD-Menü und wechseln Sie zum

EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü.

4. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

5. Markieren Sie Filtermodus, und drücken Sie auf / , um Ein auszuwählen. Der

Filter-Timer beginnt mit der Zählung und der Projektor wird Sie an die Reinigung des Projektors erinnern, wenn der Filter mehr als 100 Stunden lang benutzt wurde.

Stellen Sie Filtermodus nur auf Ein, wenn Sie den Projektor benutzen, nachdem der Staubfilter (optionales Zubehör) richtig angebracht wurde. Anderenfalls wird die Lebensdauer der Lampe verkürzt.

Filterstunden Informationen abrufen

1. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Filtereinstellungen Menü.

2. Drücken Sie auf Enter. Die Seite Filtereinstellungen wird angezeigt.

3. Die Informationen über Filterstunden werden im Menü angezeigt.

Reinigung des Staubfilters

1. Schalten Sie den Projektor aus und trennen Sie ihn von der Stromquelle.

2. Drücken Sie auf die Verschlüsse des Staubfilters und entfernen Sie den Filter vom

Projektor.

3. Verwenden Sie einen Staubsauger oder eine weiche Bürste, um den Staub auf dem

Filter zu entfernen.

4. Setzen Sie den Staubfilter wieder auf.

Page 61

Den Filter-Timer zurücksetzen

5. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Filtereinstellungen Menü.

6. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt.

7. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine

Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten.

8. Markieren Sie Zurücksetzen und drücken Sie auf Enter. Der Lampentimer wird auf

„0“ zurückgesetzt.

ACHTUNG

Vergessen Sie nicht, Filtermodus auf Aus im EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü zu stellen, wenn der Projektor mit entferntem Staubfilter verwendet wird. Die Einstellung von Filtermodus auf Aus stellt den Filter-Timer nicht zurück. Der Timer wird mit der Zählung fortfahren, wenn Sie den Filter wieder anbringen und Filtermodus auf Ein stellen.

Lampeninformationen

Lampenbetriebssystem

Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet.

So holen Sie Informationen über Lampenbetriebsstunden ein:

1. Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert >

Lampeneinstellungen -Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Lampeneinstellungen angezeigt.

3. Die Informationen über Lampenstunden werden im Menü angezeigt.

4. Um das Menü zu verlassen, drücken Sie auf Exit.

Sie können Informationen über die Lampenstunden auch im Menü INFORMATIONEN ansehen.

Lampenbetriebszeit verlängern

Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen.

Einstellung von Lampenmodus auf Sparmodus

Im Modus Sparmodus ist die Geräuschemission vermindert, und die Leistungsaufnahme ist um 20% geringer. Bei Auswahl des Modus Sparmodus wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler.

Wenn Sie den Projektor in den Modus Sparmodus versetzen, verlängert sich die Betriebsdauer der Lampe ebenfalls. Um den Modus Sparmodus einzustellen, wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen > Lampenmodus

und drücken Sie auf / , um Sparmodus auszuwählen.

Page 62

Einstellung Energiesparen

Ersatzlampe bestellen

Lampe > ____ Stunden

Hinweis

Der Projektor verringert den Stromverbrauch, wenn nach 5 Minuten keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Sie können zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Autom. Abschaltung

Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Autom. Abschaltung angezeigt.

3. Markieren Sie Energiesparen und drücken Sie auf / .

4. Wenn Deaktiviert ausgewählt ist, wird die Projektorleistung auf 30% gesenkt, wenn

5 Minuten lang kein Signal erkannt wurde. Wenn Sie 10 min, 20 min oder 30 min auswählen, wird die Projektorleistung auf 30% gesenkt, wenn 5 Minuten lang kein Signal erkannt wurde. Und wenn 10 min, 20 min oder 30 min vorbei sind, wird sich der Projektor automatisch ausschalten.

Einstellung Sleeptimer

Durch diese Funktion kann sich der Projektor nach einem festgelegten Zeitraum automatisch ausschalten, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

1. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Autom. Abschaltung

Menü.

2. Drücken Sie auf Enter. Es wird dann die Seite Autom. Abschaltung angezeigt.

3. Markieren Sie Sleeptimer und drücken Sie auf / .

4. Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert

aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Zeit des Lampenaustausches

Wenn die LAMP (Kontrollleuchte) rot leuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren.

ACHTUNG Die LAMP (Kontrollleuchte) und Temperaturwarnleuchte leuchten auf, wenn die Lampe zu heiß

wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die LAMP (Kontrollleuchte) oder Temperaturwarnleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler. Siehe „Signalleuchten“ auf Seite 56 für weitere Einzelheiten.

Die folgende Lampen-Warnmeldung erinnert Sie daran, die Lampe auszuwechseln.

Setzen Sie eine neue Lampe ein, um die optimale Leistung zu erzielen. Wenn der Projektor normalerweise im Sparmodus betrieben wird (siehe „Einstellung von Lampenmodus auf

Sparmodus“ auf Seite 53), können Sie ihn weiter

verwenden, bis die nächste Lampenwarnung angezeigt wird.

Status Meldung

Page 63

Eine neue Lampe sollte eingesetzt werden, um zu

Lampe bald ersetzen

Lampe > ____ Stunden

Hinweis

Lampe jetzt ersetzen

Lampe > ____ Stunden Nutzungsdauer von Lampe überschritten

Hinweis

Nutzungsdauer der Lampe abgelaufen

Lampe ersetzen (s. Bedienungsanl.) Lampenz. dann zurücks.

Hinweis

vermeiden, dass die Lampenbetriebszeit des Projektors überschritten und die automatische Abschaltung aktiviert wird.

Zu diesem Zeitpunkt sollte die Lampe ausgetauscht werden. Die Lampe ist ein Verschleißteil. Die Helligkeit der Lampe nimmt mit der Zeit ab. Dieses Verhalten ist normal. Die Lampe kann ausgetauscht werden, wann immer die Leistung merkbar nachlässt. Falls die Lampe nicht bereits zuvor ausgetaucht wurde, sollte sie nach spätestens ersetzt werden, wenn diese Meldung angezeigt wird.

Die Lampe MUSS ausgetauscht werden, bevor der Projektor wieder normal betrieben werden kann.

Lampe auswechseln

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln.

Typennummer der Ersatzlampe:

• PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/PJD5255: RLC-092

• PJD5555w: RLC-093

Page 64

Signalleuchten

Signalleuchte Status und Beschreibung

Blau

Blinkend

Blau Aus Aus

Blau Aus Aus Blau

Blinkend

Rot Aus Aus

Blau

Blinkend

Aus Aus Rot

Blau Aus Rot

Aus Rot Aus

Aus Rot Rot

Aus Rot Blau

Aus Rot Violett

Rot Rot Rot

Rot Rot Blau

Blau Rot Rot

Aus Rot Blau

Violett Rot Rot

Violett Rot Blau

Aus Blau Rot

Aus Aus

Aus Rot

Betriebsanzeigen

Standby-Modus

Einschalten Normaler Betrieb

Normale Abkühlung beim Ausschalten (3 Sek.)

Herunterladend

Lampenanzeigen

Erste Lampe-Fehler beim Abkühlen (60 Sek.)

Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.)

Temperaturanzeigen

Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 2 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 3 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Lüfter 4 Fehler (die Lüftergeschwindigkeit liegt +

25% unter der gewünschten Geschwindigkeit.)

Thermalsensor 1 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 2 Leerlauf Fehler (die Remote-Diode hat einen offenen Stromkreis.)

Thermalsensor 1 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Thermalsensor 2 Kurzschluss Fehler (die RemoteDiode hat einen Kurzschluss.)

Temperatur 1 Fehler (Temperaturlimit überschritten) Temperatur 2 Fehler (Temperaturlimit überschritten) Lüfter IC #1 I2C Verbindungsfehler

Page 65

Fehleranalyse

Der Projektor lässt sich nicht einschalten.

Ursache Lösung

Über das Netzkabel wird kein Strom zugeführt.

Sie versuchen, den Projektor während der Kühlphase wieder einzuschalten.

Kein Bild

Ursache Lösung

Die Videoquelle ist nicht eingeschaltet oder nicht ordnungsgemäß angeschlossen.

Der Projektor wurde nicht korrekt mit dem Eingangssignalgerät verbunden.

Das Eingangssignal wurde nicht richtig ausgewählt.

Unscharfes Bild

Ursache Lösung

Die Objektivlinse ist nicht korrekt fokussiert.

Der Projektor und die Leinwand sind nicht korrekt ausgerichtet.

Die Fernbedienung funktioniert nicht

Ursache Lösung

Die Batterie ist leer. Tauschen Sie die Batterie aus. Zwischen Fernbedienung und Projektor

befindet sich ein Hindernis. Sie befinden sich zu weit vom Projektor

entfernt.

Stecken Sie das Netzkabel in den Netzanschluss am Projektor und in die Steckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist.

Warten Sie, bis die Kühlphase abgeschlossen ist.

Schalten Sie die Videoquelle an, und vergewissern Sie sich, dass das Signalkabel ordnungsgemäß angeschlossen ist.

Prüfen Sie die Verbindung.

Wählen Sie mit der Taste Source am Projektor oder auf der Fernbedienung das richtige Eingangssignal aus.

Stellen Sie den Fokus der Objektivlinse mit dem Fokusrad ein.

Stellen Sie gegebenenfalls Projektionswinkel und richtung sowie die Höhe des Projektors ein.

Entfernen Sie das Hindernis.

Stehen Sie nicht weiter als 8 Meter (26 Fuß) vom Projektor entfernt.

Page 66

Technische Daten

Technische Daten des Projektors

• Alle Daten können ohne Bekanntmachung geändert werden.

• In Ihrer Region sind nicht alle Modelle verfügbar.

Allgemein

Produktname DLP Projektor

Optische Daten

Auflösung PJD5151/PJD5153/PJD5155:

Anzeigesystem 1-CHIP DMD Lampe 190 W-Lampe

Elektrische Anschlusswerte

Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) Stromverbrauch 265 W (Max); < 0,5 W (Standby)

Weitere Daten

Gewicht PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/PJD5255:

Eingänge

Computereingang RGB-Eingang D-Sub 15-Pin (Buchse) x 2 Videosignaleingang S-VIDEO Mini DIN 4-Pin Anschluss x 1 (nur PJD5153/PJD5155/

VIDEO Cinch-Buchse x 1 (nur PJD5153/PJD5155/PJD5253/

SD/HDTVEingangssignal

Analog – D-Sub <–> Component Cinch-Buchse x 3 (über RGB

Digital – HDMI V1.4a x 1 (nur PJD5155/PJD5255/PJD5555w)

Audiosignaleingang Audiobuchse x 1 (nur PJD5153/PJD5155/PJD5253/

800 x 600 SVGA PJD5250/PJD5253/PJD5255:

1024 x 768 XGA PJD5555w:

1280 x 800 WXGA

2,1 Kg (4,63 lbs) PJD5555w:

2,6 Kg (5,73 lbs)

PJD5253/PJD5255/PJD5555w)

PJD5255/PJD5555w)

Eingang)

PJD5255/PJD5555w)

Page 67

Ausgänge

RGB-Ausgang D-Sub 15-Pin (Buchse) x 1 (nur PJD5153/PJD5155/

Audiosignalausgang Audiobuchse x 1 (nur PJD5153/PJD5155/PJD5253/

Lautsprecher 2 Watt x 1 (nur PJD5153/PJD5155/PJD5253/PJD5255/

PJD5253/PJD5255/PJD5555w)

PJD5255/PJD5555w)

PJD5555w)

Bedienfeld

Serielle RS-232Steuerung

LAN k. A. Serielle USB-Steuerung Typ Mini B IR-Empfänger x 1 (Vorderseite)

9-polig x 1

Umgebungsbedingungen

Betriebstemperatur 0°C–40°C auf Meereshöhe Luftfeuchtigkeit bei

Betrieb Höhenlage bei Betrieb • 0–1499 m bei 5°C–35°C

10%–90% (nicht kondensierend)

• 1500–3000 m bei 5°C–25°C (mit Höhenmodus

eingeschaltet)

Page 68

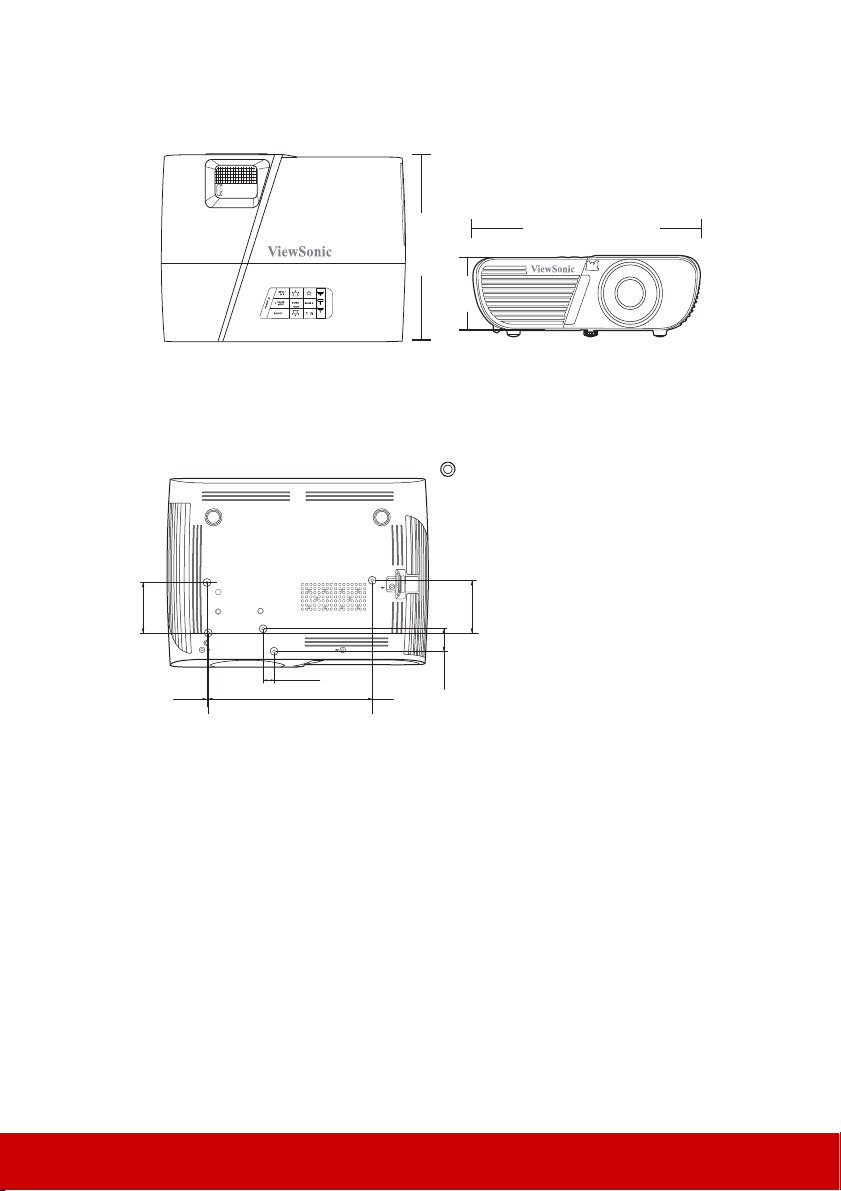

Abmessungen

227,93

97,7

315,24

60.87

63.62

13.00

1.45

198.10

27.13

Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm)

Einheit: mm

315,24 mm (B) x 97,7 mm (H) x 227,93 mm (T) (ohne Auswölbungen)

Deckenmontage

Page 69

Timingtabelle

Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz)

VGA 640 x 480 4:3 60/72/75/85

SVGA 800 x 600 4:3 60/72/75/85

Analog RGB

XGA

WXGA

Quad-VGA 1280 x 960 4:3 60/85

SXGA 1280 x 1024 5:4 60

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

UXGA 1600 x 1200 4:3 60

WSXGA+ 1680 x 1050 16:10 60

HD 1280 x 720 16:9 60

MAC 13" 640 x 480 4:3 67

MAC 16" 832 x 624 4:3 75

MAC 19" 1024 x 768 4:3 75

MAC 21" 1152 x 870 4:3 75

1024 x 768 4:3 60/70/75/85

1152 x 864 4:3 75

1280 x 768 15:9 60

1280 x 800 16:10 60/75/85

1360 x 768 16:9 60

Page 70

HDMI

Signal Auflösung (Punkte) Bildformat

VGA 640 x 480 4:3 60

SVGA 800 x 600 4:3 60

XGA 1024 x 768 4:3 60

1280 x 768 15:9 60

WXGA

Quad-VGA 1280 x 960 4:3 60

SXGA 1280 x 1024 5:4 60

SXGA+ 1400 x 1050 4:3 60

WXGA+ 1440 x 900 16:10 60

WSXGA+ 1680 x 1050 16:10 60

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

1280 x 800 16:10 60

1360 x 768 16:9 60

Bildwiederholfrequenz

(Hz)

SDTV (576i) 720 x 576 4:3 / 16:9 50

Page 71

3D (HDMI Signal enthalten)

Signal Auflösung (Punkte) Bildformat

SVGA 800 x 600 4:3 60* / 120**

XGA 1024 x 768 4:3 60* / 120**

HD 1280 x 720 16:9 60* / 120**

WXGA 1280 x 800 16:9 60* / 120**

für Videosignal

Signal Auflösung (Punkte) Bildformat

SDTV (480i)*** 720 x 480 4:3 / 16:9 60

60Hz Signale werden für

* unterstützt.

** 120 Hz Signale werden nur für das Frame Sequential Format unterstützt.

*** Das Videosignal (SDTV 480i) wird nur für das Frame Sequential Format unterstützt.

Seite-an-Seite, Oben-Unten

und

Frame Sequential

Bildwiederholfrequenz

HDMI 3D

Frame Packing Format

Signal Auflösung (Punkte) Bildformat

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Bildwiederholfrequenz

(Hz)

Formate

(Hz)

Seite-an-Seite Format

Signal Auflösung (Punkte) Bildformat

1080i 1920 x 1080 16:9 50/59,94/60

Oben und Unten Format

Signal Auflösung (Punkte) Bildformat

1080p 1920 x 1080 16:9 23,98/24

720p 1280 x 720 16:9 50/59,94/60

Bildwiederholfrequenz

(Hz)

Bildwiederholfrequenz

(Hz)

Page 72

Component-Video

Signal Auflösung (Punkte) Bildformat

HDTV (1080p) 1920 x 1080 16:9 50 / 60

HDTV (1080i) 1920 x 1080 16:9 50 / 60

HDTV (720p) 1280 x 720 16:9 50 / 60

SDTV (480p) 720 x 480 4:3 / 16:9 60

SDTV (576p) 720 x 576 4:3 / 16:9 50

SDTV (480i) 720 x 480 4:3 / 16:9 60

SDTV (576i) 720 x 576 4:3 / 16:9 50

Bildwiederholfrequenz

(Hz)

Composite-Video

Signal Bildformat Bildwiederholfrequenz (Hz)

NTSC 4:3 60

PAL 4:3 50

PAL60 4:3 60

SECAM 4:3 50

Page 73

Informationen zum Urheberrecht

Copyright 2014. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden.

Haftungseinschränkung

Die ViewSonic Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokumentes und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des Weiteren behält sich die ViewSonic Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor.

*DLP und Digital Micromirror Device (DMD) sind Marken von Texas Instruments. Alle anderen Marken sind Eigentum der jeweiligen Inhaber.

Page 74

Anhang

IR-Steuerungstabelle

Taste Format Byte1 Byte2 Byte3 Byte4

Einfrieren NEC X3 F4 03 FC

PgDn NEC X3 F4 05 FA PgUp NEC X3 F4 06 F9 Blank NEC X3 F4 07 F8

Auto sync NEC X3 F4 08 F7

Auf NECX3F40BF4

Ab NEC X3 F4 0C F3

Links NECX3F40EF1

Rechts NEC X3 F4 0F F0

Color Mode NEC X3 F4 10 EF

Bildformat NEC X3 F4 13 EC

Stumm NEC X3 F4 14 EB

Enter NEC X3 F4 15 EA

Gerät EIN NEC X3 F4 17 E8

Vergrößern NEC X3 F4 32 CD

Präsentations-Timer NEC X3 F4 27 D8

Exit NEC X3 F4 28 D7

D. ECO

(Eco mode)

Menu NEC X3 F4 30 CF

Mouse NEC X3 F4 31 CE

Maus links NEC X3 F4 36 C9

Maus rechts NEC X3 F4 37 C8

Source NECX3F440BF

VGA (PC) NEC X3 F4 41 BE

Pattern NEC X3 F4 55 AA

Eigene Taste NEC X3 F4 56 A9

HDMI NEC X3 F4 58 A7

Lautstärke+ NECX3F4827D

Lautstärke- NEC X3 F4 83 7C

Tastefeldsperre NEC X3 F4 8E 71

RC ID NEC X3 F4 96 69

TasteS+ NEC X3 F4 09 F6

TasteS- NEC X3 F4 0A F5

INFO (i) NEC X3 F4 97 68

Standard (Reset) NEC X3 F4 98 67

RGBCYM

(Farbeinstellung)

Lampenstrom NEC X3 F4 9A 65

PIP NEC X3 F4 9B 64

Verzerren NEC X3 F4 9C 63

NECX3F42BD4

NEC X3 F4 99 66

Page 75

Taste Format Byte1 Byte2 Byte3 Byte4

Geometrie NEC X3 F4 9D 62

Gamma NEC X3 F4 04 FB

Gerät AUS (Standby) NEC X3 F4 16 E9

Vergrößern + NEC X3 F4 18 e7

Vergrößern - NEC X3 F4 19 e6

Hell NEC X3 F4 1a e5

Kontrast NEC X3 F4 1b e4

Scharf NEC X3 F4 1c e3

Farbton NEC X3 F4 1d e2

Farbtemp. NEC X3 F4 1e e1

Sleeptimer NEC X3 F4 25 DA

Overscan NEC X3 F4 26 d9

Signalleuchte NEC X3 F4 2A D5

Lautstärke NEC X3 F4 2E D1

VGA1 NEC X3 F4 41 be VGA2 NEC X3 F4 45 ba Video NEC X3 F4 52 ad

Composite NEC X3 F4 52 ad

S-Video NEC X3 F4 53 AC

Component NEC X3 F4 54 AB

HDMI 1 NEC X3 F4 58 A7 HDMI 2 NEC X3 F4 59 A6

DVI NEC X3 F4 5A A5

BNC NEC X3 F4 5B A4 Benutzer 1 NEC X3 F4 84 7B Benutzer 2 NEC X3 F4 85 7A

16:9 NEC X3 F4 86 79

4:3 NEC X3 F4 87 78 ANA1 NEC X3 F4 88 77 ANA2 NEC X3 F4 89 76

Speicher 1 NEC X3 F4 8A 75 Speicher 2 NEC X3 F4 8B 74 Speicher 3 NEC X3 F4 8C 73 Speicher 4 NEC X3 F4 8D 72

Fokus NEC X3 F4 92 6D Zoom NECX3F4936C

Linsenverschiebung NEC X3 F4 94 6B Linsenverschiebung

Speicher

BNC NEC X3 F4 57 A8

3D NEC X3 F4 20 DF

Hilfe NEC X3 F4 21 DE

NEC X3 F4 95 6A

Page 76

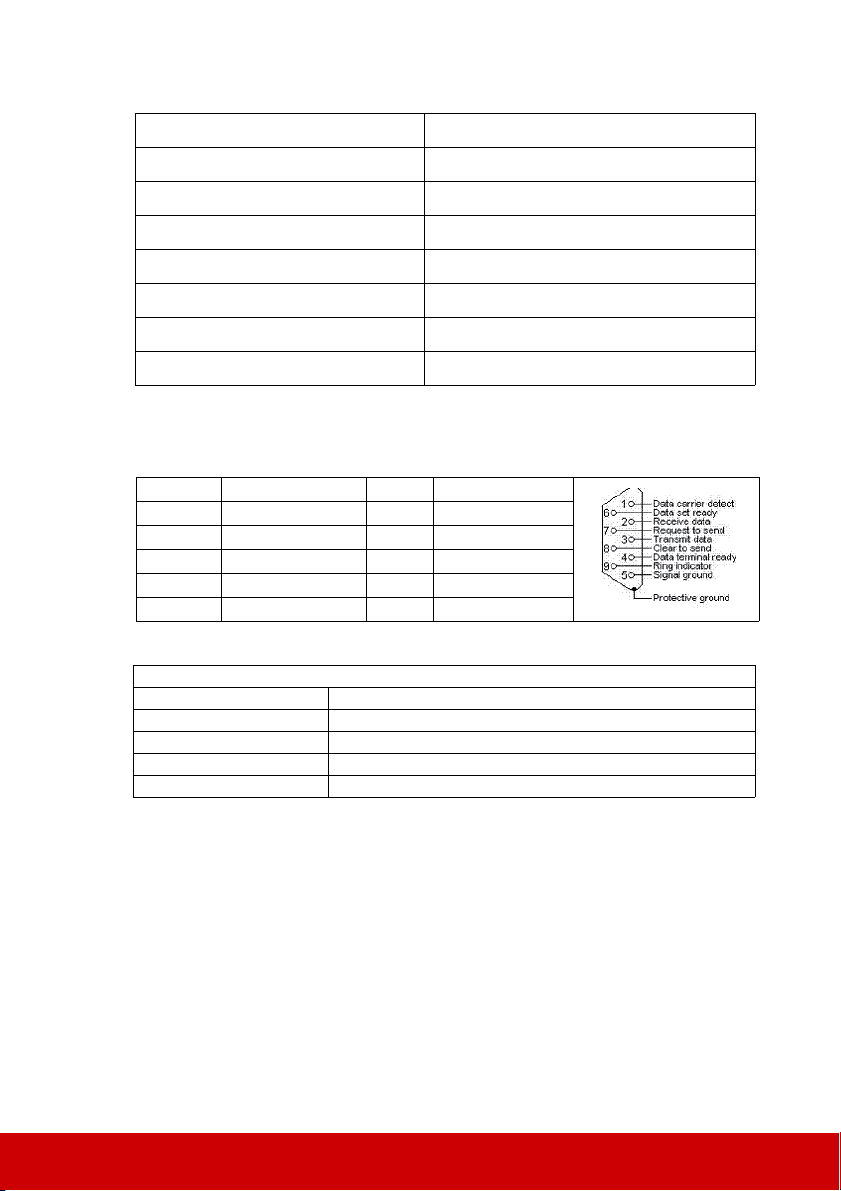

Adresscode

Code 1 83F4

Code 2 93F4

Code 3 A3F4

Code 4 B3F4

Code 5 C3F4

Code 6 D3F4

Code 7 E3F4

Code 8 F3F4

RS232-Befehlstabelle

Pol Beschreibung Pol Beschreibung

1NC2RX

3TX4NC

5GND6NC

7RTSZ8CTSZ

9NC

Baudrate 115200 bit/s (Standard)

Datenlänge 8 Bit

Paritätskontrolle Keine

Stopp-Bit 1 Bit

Datenflusskontrolle Keine

RS-232-Protokoll

Page 77

<RS232-Befehlstabelle>

Funktion Status Aktion cmd

Einschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D

Ausschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Betriebsstatus

(Ein/Aus)

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Startbild schwarz

Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68

Startbild

ViewSonic

Startbild Bild-

schirmauf-

nahme

Startbild aus

Schnellabschal-

tung Aus

Schnellabschal-

tung Ein

Schnellabschal-

tung Status

Höhenmodus

Aus

Höhenmodus

Ein

Höhenmodus

Status

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D

Sparmodus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E

Dynamisch 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F

Energiesparmo-

dus

Lampenmodus

Status

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E

Stromvers

orgung

Alle Einst. zurückset

zen

Farbeinst

ellungen

zurückset

zen

Startbild

Schnellabschal-

tung

Höhenmo-

dus

Lampen-

modus

Schreiben

Lesen

Schreiben

Lesen Startbild Status

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Page 78

Meldung

Projektor-

position

3D-Syn-

chronisie-

rung

3D-

Synchroni

sierung

umkehren

Kontrast

Helligkeit

Schreiben

Lesen Meldung Status

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Helligkeit

Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84

Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85

Tisch vorne

Tisch hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F

Decke hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60

Decke vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61

Projektorposi-

tion Status

AUS

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F

Frame

Sequential

Frame-Packing 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81

Oben-Unten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82

Seite-an-Seite 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83

3D Synchr.

Status

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

3D Synchr.-

Umkehren

Status

Kontrastverrin-

gerung

Kontrasterhö-

hung

Kontrastverhält-

nis

Helligkeit

verringern

Helligkeit

erhöhen

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62

Page 79

Bildformat

Auto-Ein-

stellung

Horizon-

tale Posi-

tion

Vertikale Position

Farbtemp

eratur

Leer

Seitenverhältnis

Automatisch

Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64

Schreiben

Lesen Bildformat

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Leer Status

Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65

Bildformat 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66

Bildformat

Anamorph

Bildformat Breit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x06 0x68

Ausführen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Horizontale

Position nach

rechts

Horizontale

Position nach

links

Horizontale

Position

Vertikale

Position nach

oben

Vertikale

Position nach

unten

Vertikale

Position lesen

Farbtemperatur

Warm

Farbtemperatur

Normal

Farbtemperatur

Neutral

Farbtemperatur

Kühl

Farbtemperatur

Status

Leer ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68

Leer aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68

Page 80

Schrägpo-

sition -

Vertik al

Schrägpo-

sition -

Horizontal

Farbmo-

dus

Primärfar-

ben

Farbton

Verringern

Schreiben

Erhöhen

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen Farbton

Schrägposition

Status

Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E

Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x01 0x8F

Schrägposition

Status

Max. Helligkeit

ViewMatch

Dynamisch

Standardmodus

Status

Primärfarbe R

Primärfarbe G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F

Primärfarbe B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70

Primärfarbe C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71

Primärfarbe M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72

Primärfarbe Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73

Primärfarbe

Status

Farbtonab-

nahme

Farbtonzu-

nahme

Film

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x31 0x8F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 0x6E

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x08 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70

Page 81

Sättigung

Zunahme

Einfrieren

Quelleneingang

Schnelle

Auto-

Suche

Stum m

Sättigungsab-

Schreiben

Lesen Sättigung

Schreiben

Lesen Zunahme

Schreiben

Lesen Standbild Status

Schreiben

Lesen Quelle

Schreiben

Lesen

Schreiben

Lesen Ton aus Status

nahme

Sättigungszu-

nahme

Schwächerer

Zuwachs

Stärkerer Zuwachs

Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60

Standbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F

Eingangsquelle

VGA

Eingangsquelle

VGA2

Eingangsquelle

HDMI

Eingangsquelle

HDMI2

Eingangsquelle

Composite

Eingangsquelle

SVIDEO

Schnelle Auto-

Suche ein

Schnelle Auto-

Suche aus

Schnelle Auto-

Suche Status

Ton aus aktiviert 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61

Ton aus

deaktiviert

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x06 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61

Page 82

Lautstärke

Sprache

Lautstärke

Schreiben

Lesen Lautstärke

Schreiben

erhöhen

Lautstärke

verringern

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E

Lesen Sprache

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62

Page 83

Lampen-

zeit

HDMI

Format

HDMI

Bereich

CEC

Fehlersta-

tus

Brilliant

Color

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen

Schreiben

Lesen CEC Status

Lesen

Schreiben

Lesen

Nutzungsdauer

von Lampe

zurücksetzen

Lampennutzungsdauer

RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85

YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87

HDMI

Formatstatus

Erweitert 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86

Normal 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87

Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88

HDMI

Bereichsstatus

Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88

Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89

Lesefehler

Status

Brilliant Color 0

Brilliant Color 1

Brilliant Color 2

Brilliant Color 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70

Brilliant Color 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71

Brilliant Color 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72

Brilliant Color 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73

Brilliant Color 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74

Brilliant Color 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75

Brilliant Color 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76

Brilliant Color 10

Brilliant Color

Status

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E

Page 84

Fernbedienung

Steue-

rungscode

Bild-

schirm-

farbe

Overscan

Code 1

Code 2

Code 3

Code 4

Schreiben

Code 5

Code 6

Code 7

Code 8

Lesen

Schreiben

Lesen

Schreiben

Lesen Overscan Status

Fernbedienungs

code Status

Bildschirmfarbe

Aus

Schultafel 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x01 0x90

Grün 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x02 0x91

Weiß 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x03 0x92

Bildschirmfarbe

Status

Overscan Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90

Overscan 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91

Overscan 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92

Overscan 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93

Overscan 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94

Overscan 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6

0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x048 0xA1

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x32 0x90

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91

Page 85

Fernbedienungsschlüssel

Schreiben

Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61

Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65

Oben

Unten

Links

Rechts

Quelle 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56

Eingabe 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67

Auto

Eigene Taste 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x11 0x63

0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D

0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E

0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F

0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60

0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A

Page 86

Kundendienst

Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler.

HINWEIS: Sie benötigen die Seriennummer Ihres Geräts.

Land/Region Website Telefone E-mail

Deutschland

Österreich

Schweiz

(Deutsch)

www.viewsoniceurope. com/de/

www.viewsoniceurope.com/de/ support/call-desk/

service_deu@viewsoniceurope. com

[email protected]

service_ch@viewsoniceurope. com

Page 87

Eingeschränkte Garantie

ViewSonic®-Projektor

Garantieumfang:

ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Materialund Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten.

Eingeschränkte dreijährige (3-jährige) allgemeine Garantie

Gemäß der stärker eingeschränkten einjährigen (1-jährigen) unten angegebenen Garantie, Nord- und Südamerika: Drei (3) Jahre Garantie auf alle Teile mit Ausnahme der Lampe, drei (3) Jahre auf Verarbeitung und ein (1) Jahr auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro.

Eingeschränkte einjährige (1-jährige) Garantie bei intensivem Gebrauch:

Bei intensivem Gebrauch, bei dem der Projektors durchschnittlich mehr als vierzehn (14) Stunden pro Tag verwendet wird, Nord- und Südamerika: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum; Europa: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Tage auf die Originallampe ab Originalkaufdatum. Andere Regionen bzw. Länder: Die Informationen zur Garantie erfahren Sie von Ihrem Händler oder lokalen ViewSonic-Büro. Die Lampengarantie unterliegt Bestimmungen, Konditionen sowie einer Verifizierung und Genehmigung. Die Garantie gilt nur für die vom Hersteller installierte Lampe. Für alle getrennt

gekauften Zubehörlampen gilt eine Garantie von 90 Tage.

Die Garantie gilt für folgende Personen:

Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.

In folgenden Fällen wird keine Garantie übernommen:

1. Bei Produkten, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde.

2. Bei Schäden, Beeinträchtigungen oder Fehlfunktionen mit folgenden Ursachen:

a. Unfall, missbräuchliche Verwendung, Fahrlässigkeit, Feuer, Wasser, Blitzschlag oder andere

Naturereignisse, unerlaubte Änderungen am Produkt, Nichtbefolgen der dem Produkt beiliegenden Anweisungen.

b. Betrieb außerhalb der Produktspezifikationen.

c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb

der normalen Betriebsbedingungen.

d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic

autorisierte Personen.

e. Durch den Transport verursachte Schäden am Produkt.

f. Abbau oder Aufstellen des Produkts.

g. Nicht im Produkt selbst liegende Ursachen wie Stromschwankungen oder

Stromausfall.

h. Verwendung von Ersatzteilen, die nicht den technischen Daten von ViewSonic entsprechen.

i. Normale Abnutzung und Verschleiß.

j. Andere Gründe, die nicht in Zusammenhang mit einem Fehler am Produkt

stehen.

3. Deinstallations-, Installations-, Einfachtransport-, Versicherungs- und Einstellungsservicekosten.

Page 88

Inanspruchnahme des Kundendienstes:

1. Informationen zu Wartungsleistungen im Rahmen der Garantie erhalten Sie beim Kundendienst von ViewSonic (siehe "Kundenunterstützung"). Halten Sie die Seriennummer des Produkts bereit.

2. Wenn Sie im Rahmen der Garantie Wartungsleistungen in Anspruch nehmen möchten, müssen Sie (a) den mit Datum versehenen Kaufbeleg, (b) Ihren Namen, (c) Ihre Adresse, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts vorlegen.

3. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu ViewSonic. Die Versandkosten werden von Ihnen getragen.

4. Weitere Informationen oder die Adresse eines Kundendienstzentrums von ViewSonic in Ihrer Nähe erhalten Sie von ViewSonic.

Einschränkung stillschweigender Garantien:

Abgesehen von den in dieser Dokumentation aufgeführten Gewährleistungsansprüchen werden alle weiteren impliziten oder expliziten Garantieansprüche, einschliesslich der impliziten Garantie der Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen.

Ausschluss von Schadensersatzansprüchen:

Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für:

1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie andere wirtschaftliche Verluste, auch bei Kenntnis der Möglichkeit solcher Schäden.

2. Jegliche andere neben-, folge- oder sonstige schäden.

3. Ansprüche gegen den Kunden durch Dritte.

4. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen.

Auswirkung nationaler Gesetze:

Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben möglicherweise auch andere Rechte, die je nach Land verschieden sein können. Einige Länder gestatten die Einschränkung stillschweigender Garantien und/oder den Ausschluss von Neben- oder Folgeschäden nicht. Die obigen Einschränkungen treffen daher unter Umständen nicht auf Sie zu.

Verkäufe außerhalb der USA und Kanadas:

Informationen über Garantie- und Dienstleistungen für ViewSonic-Produkte, die außerhalb der USA und Kanadas verkauft wurden, erhalten Sie direkt von ViewSonic oder einem ViewSonic-Händler vor Ort. Die Garantiefrist für dieses Produkt in Festlandchina (Hong Kong, Macao und Taiwan nicht eingeschlossen) unterliegt den Bestimmungen und Bedingungen auf der Wartungs- und Garantiekarte. Details zur angebotenen Garantie für Benutzer in Europa und Russland sind in der Website www.

viewsoniceurope.com unter Support/Warranty Information zu finden.

Projector Warranty Term Template In UG VSC_TEMP_2005

Page 89
