Viewsonic VOT132 User Manual

®

- User Guide

ViewSonic

VOT132
PC Mini

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

-Pyководствопользователя

- 使用手冊(繁中)

- 使用手冊(簡中)

Model No. : VS12933

Préface

Informations de conformité

Déclaration FCC

Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux
deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2)
cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un
fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de la classe
B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir
une protection raisonnable contre les interférences nocives pour une installation résidentielle.
Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s’il n’est pas
installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux
communications radio. Cependant, il n’y a aucune garantie que les interférences ne se produiront
pas dans une installation particulière. Si cet équipement provoque des interférences nocives à
la réception radio ou TV qu’il est possible de déterminer en mettant l’équipement en marche ou

à l’arrêt, l’utilisateur est encouragé à essayer de rectier les interférences en adoptant au moins

l’une des mesures suivantes :

•

Ré-orienter ou déplacer l’antenne réceptrice.

•

Augmenter la distance entre l’équipement et le récepteur.

•

Brancher l’équipement sur une prise appartenant à un circuit autre que celui sur lequel est
branché le récepteur.

Consulter le distributeur ou un technicien radio/TV qualié.

•

Avertissement: Vous êtes averti que des changements ou des modications non expressément
approuvés par la partie responsable de la vérication de la conformité peuvent annuler votre droit

à faire fonctionner l’équipement.

Pour le Canada

Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conformité CE pour les pays européens

L’appareil est conforme la norme EMC 2004/108/EC et à la norme sur la basse
tension 2006/95/EC.

Les indications qui suivent sont destinées uniquement aux Etats membres de
l’Union Européenne:

La marque est conforme à la Directive sur l’élimination des déchets électriques et
électroniques 2002/96/EC (Waste Electrical and Electronic Equipment = WEEE).

La marque indique qu’il ne faut PAS jeter cet appareil ni ses batteries ou accumulateurs
avec les ordures municipales non triées, mais qu’il faut les apporter dans un centre de
collecte disponible.

Si les cellules de batteries, d’accumulateurs ou de boutons inclus dans cet appareil

comportent les symboles chimiques Hg, Cd, ou Pb, cela signie que la batterie contient

une charge en métaux lourds de plus de 0,0005% de mercure, plus de 0,002% de
cadmium, ou plus de 0,004% de plomb.

ViewSonic VOT132

i

Règlement du FCC sur l’exposition aux radiations

Cet équipement doit être installé et utilisé à une distance minimum de 20cm entre le radiateur et
votre corps.

Cet appareil sans l est conforme à la partie 15 du règlement du FCC. Son utilisation est soumise

aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2)
cet appareil doit accepter toutes les interférences reçues, y compris les interférences susceptibles
de causer un fonctionnement indésirable.

Remarque concernant l’Industrie au Canada

Cet appareil sans l est conforme à la norme canadienne RSS-210. Pour éviter les interférences

radio du service accrédité, cet appareil a été conçu pour être utilisé à l’intérieur et loin des fenêtres

an de fournir une protection maximum. Vous devrez obtenir une autorisation pour pouvoir utiliser

l’équipement (ou son antenne de transmission) à l’extérieur. L’installateur de cet équipement radio
doit s’assurer que l’antenne est située ou orientée de façon à ne pas émettre des ondes de radio
fréquence en quantité supérieure aux limites acceptables pour la population selon le Ministère de

la Santé du Canada ; consultez le Code de sécurité No 6, disponible sur le site du Ministère de la

Santé du Canada www.hc-sc.gc.ca/rpb.

Déclaration de conformité R&TTE

Cet appareil sans l est conforme aux conditions essentielles de la Directive R&TTE de l’Union

Européenne (1999/5/EC). Cet équipement est conforme aux normes suivantes :

ETSI EN 300 328V1.7.1
EN 301 489-01 V1.6.1
EN 301 489-17 V1.2.1

Pays concernés: Allemagne, GB, Hollande, Belgique, Suède, Danemark, Finlande, France, Italie,
Espagne, Autriche, Irlande, Portugal, Grèce, Luxembourg, Estonie, Lettonie, Lituanie, République
tchèque, Slovaquie, Slovénie, Hongrie, Pologne et Malte.

Informations relatives à E

NERGY STAR

®

L'ordinateur est conforme aux exigences ENERGY STAR® pour une inactivité utilisateur de moins de
15 min pour l'écran, et de moins de 30 min pour l'ordinateur.

Déplacez la souris ou cliquez sur toute touche du clavier pour sortir l'ordinateur du mode Sommeil.

ViewSonic VOT132 ii

Importantes instructions de sécurité

1. Lisez ces instructions.

2. Gardez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cette unité à proximité de l’eau. Avertissement : Pour réduire le risque
d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.

6. Ne bloquez pas d’ouvertures d’aération. Installez selon les instructions du fabricant.

7. N’installez pas à proximité d’une source de chaleur tels que des radiateurs, bouches
de chauffage, fours ou autres dispositifs (y compris des amplicateurs) qui produisent

de la chaleur.

8. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée.
Une prise polarisée a deux ches, l’une plus large que l’autre. Une prise mise à terre
possède deux ches et une troisième fourche pour la mise à terre. La che large et la

troisième fourche sont fournies pour votre sécurité. Si la prise fournie ne correspond

pas à votre prise murale, consultez un électricien pour remplacer la prise murale

obsolète.

9. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé
surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-

vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement
accessible.

10. N’utilisez que les accessoires spéciés par le fabricant.

11. Utilisez seulement avec un chariot, stand, trépied, monture ou table
spécié par le fabricant, ou vendu avec l’unité. Si vous utilisez un chariot,
soyez prudent lorsque vous déplacez l’ensemble chariot/unité pour éviter

des blessures ou une chute.

12. Débranchez l’unité si elle ne sera pas utilisée pour une longue période.

13. Conez tout entretient au personnel de service qualié. Une réparation est requise

lorsque l’unité a été endommagée, par exemple si le cordon a été endommagé, si un
liquide a été renversé ou si des objets sont tombés dans l’unité, si l’unité a été exposé
à de la pluie de l’humidité, ne fonctionne pas normalement ou est tombée.

ViewSonic VOT132 iii

Déclaration de conformité RoHS (LSDEEE)

Ce produit a été conçu et fabriqué dans le respect de la directive 2002/95/EC du
Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines
substances dangereuses dans les équipements électriques et électroniques (Directive
RoHS - LSDEEE) et il est déclaré respecter les valeurs de concentration maximum

dénies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes:

Substance

Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd)
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Polybromobiphényle (PBB)
Polybromodiphénylséthers (PBDE)

Concentration maximale proposée

0,01% < 0,01%

0,1% < 0,1%
0,1% < 0,1%

Concentration réelle

Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces
limitations, conformément aux dispositions de l’Annexe de la Directive RoHS (LSDEEE). Il
s’agit des composants suivants:

Exemples de composants exemptés:

1. Le mercure contenu dans les lampes uorescentes compactes ne dépassant pas 5
mg par lampe ainsi que dans les lampes non spéciées dans l’Annexe de la Directive

RoHS (LSDEEE).

2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les

tubes uorescents et les composants électroniques en céramique (p.ex. les dispositifs
piézolectriques).

3. Le plomb dans les soudures à haute température de fusion (c’est-à-dire les alliages à
base de plomb contenant 85% ou plus de plomb en poids).

4. Le plomb en tant qu’élément d’alliage dans l’acier contenant jusqu’à 0,35 % de plomb
en poids, dans l’aluminium contenant jusqu’à 0,4 % de plomb en poids et dans les
alliages de cuivre contenant jusqu’à 4 % de plomb en poids.

ViewSonic VOT132 iv

Informations de copyright

Copyright © ViewSonic® Corporation, 2010. Tous droits réservés.
Microsoft®, Windows®, Windows NT® et le logo de Windows® sont des marques déposées par
Microsoft® Corporation aux États-Unis et dans d’autres pays.
ViewSonic® et le logo des trois oiseaux, ainsi que OnView®, ViewMatch™ et ViewMeter® sont des
marques déposées par ViewSonic® Corporation.

Intel®, Pentium®, et Atom™ sont des marques déposées d’Intel Corporation.

Award® est une marque déposée de Phoenix Technologies Ltd.
AMI® est une marque déposée de American Megatrends Inc.
ENERGY STAR® est une marque déposée par la commission américaine pour la protection de
l’environnement (EPA, Environment Protection Agency).
En tant que partenaire d’ENERGY STAR®, ViewSonic Corporation déclare que ce produit respecte
les directives ENERGY STAR® d’économie d’énergie.
Décharge de responsabilité : La société ViewSonic® Corporation ne peut être tenue pour
responsable d’erreurs techniques ou d’impression ni d’omissions dans le présent manuel ;
dommages directs ou indirects résultant de la livraison, des performances ou de l’utilisation de ce
produit; ViewSonic® Corp. décline également toute responsabilité vis-à-vis des performances ou de
l’utilisation de ce produit.
Dans un souci amélioration constant de ses produits, ViewSonic® Corporation se réserve le droit
de modier les spécications du produit sans avis préalable. Les informations contenues dans ce
document peuvent changer sans préavis.
Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque
moyen que ce soit, dans n’importe quel but, sans l’autorisation écrite préalable de ViewSonic®

Corporation.

Enregistrement du produit

Pour répondre à vos besoins à venir et pour recevoir toutes les informations supplémentaires
au moment de leur parution, veuillez enregistrer votre produit par le biais d’Internet à l’adresse
suivante: www.viewsonic.com. Le CD-ROM de l’assistant ViewSonic® vous permet également
d’imprimer le formulaire d’enregistrement que vous pouvez envoyer à ViewSonic® par courrier ou

par télécopie.

Pour votre information

Nom du produit :

Numéro du modèle :
Numéro du document :
Numéro de série :
Date d’achat :

Elimination du produit en n de vie

ViewSonic respecte l’environnement et fait des efforts allant dans le sens d’un environnement de
travail et de vie écologiques. Merci d’oeuvrer aussi pour une informatique plus intelligente et plus
écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.
Etats-Unis: http://www.viewsonic.com/company/green/
Europe: http://www.viewsoniceurope.com/uk/support/recycling-information/
Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

VOT132
ViewSonic PC Mini
VS12933
VOT132-1_UG_FRN Rev. 1B 08-30-10

ViewSonic VOT132 v

Table des matières

Chapitre 1 Présentation du VOT132

Vue de dessus ..................................................................................................2

Vue de face ......................................................................................................2

Vue arrière ........................................................................................................3

Vue de dessous ................................................................................................3

Présentation du témoin DEL ............................................................................4

Chapitre 2 Branchement de périphériques
Positionnement du VOT132

Sur le bureau ................................................................................................ 6

A l'arrière de l'écran ...................................................................................... 6

Branchement du VOT132

Brancher l'antenne ....................................................................................... 8

Brancher le moniteur ....................................................................................8

Brancher les périphériques USB .................................................................. 8

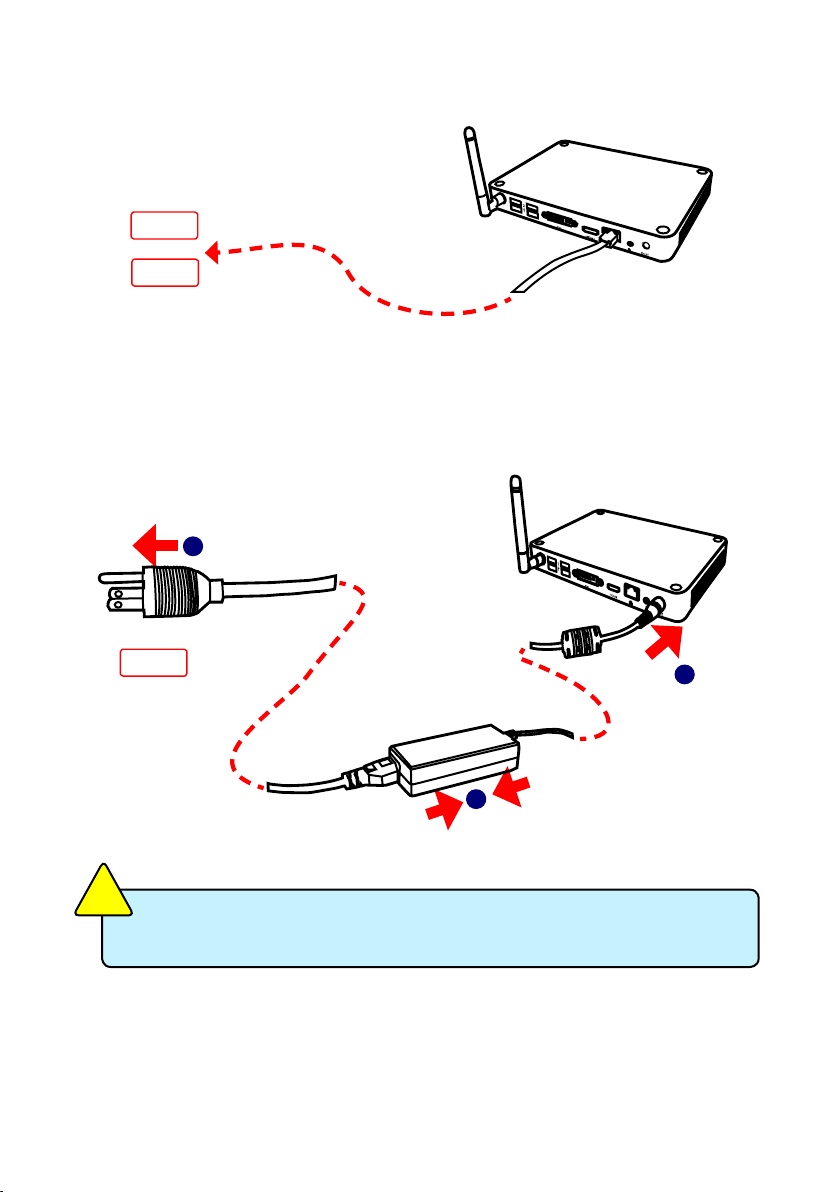

Brancher le câble réseau .............................................................................9

Brancher le cordon d'alimentation ................................................................ 9

Chapitre3CongurationduBIOS

Menu principal ................................................................................................ 11

Menu avancé .................................................................................................. 12

Menu chipset ..................................................................................................14

Menu de démarrage ....................................................................................... 15

Menu de sécurité ............................................................................................ 16

Menu Quitter................................................................................................... 17

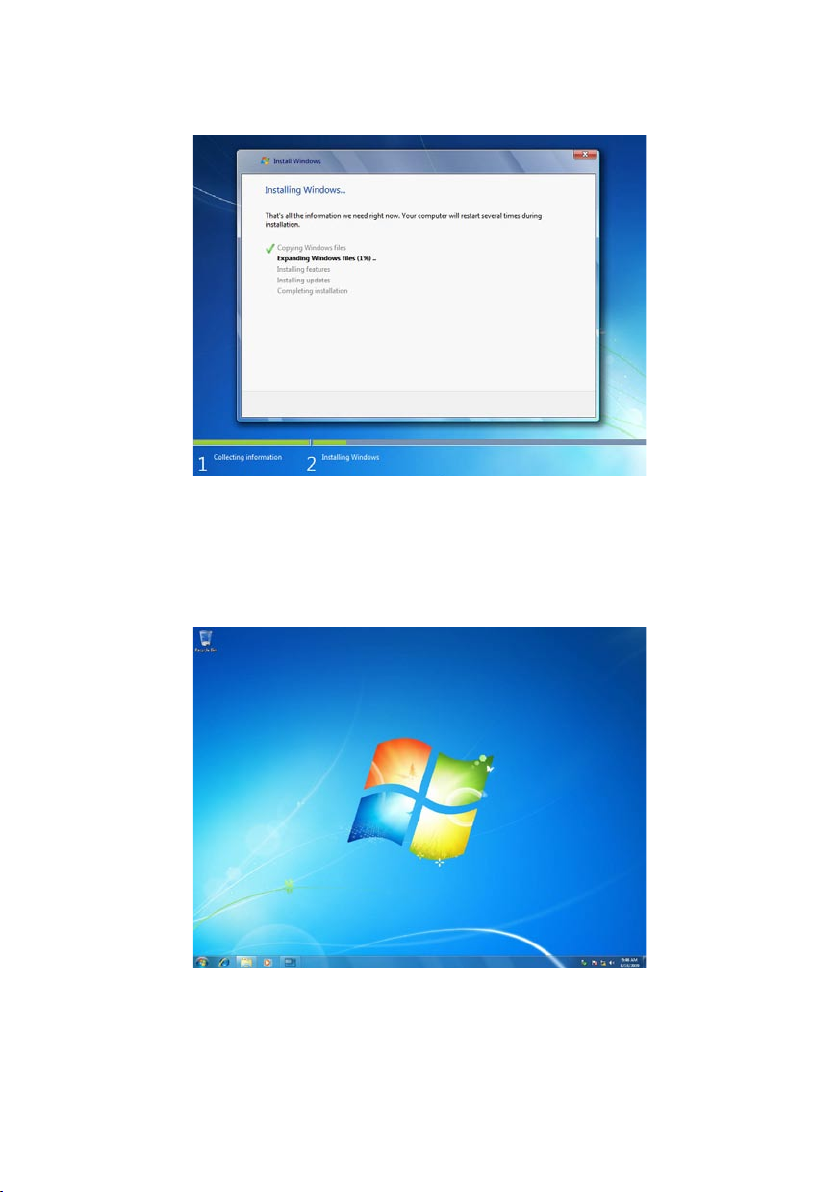

Chapitre 4 Installer Windows 7 sur le VOT132

Installer Windows 7 ........................................................................................19

Installer les pilotes sous Windows 7............................................................... 23

Annexe-Foire Aux Questions..........................................................................24

Annexe-Dépannage .......................................................................................24

Chapitre 5 Autres informations

Service clientèle .............................................................................................25

Garantie limitée ..............................................................................................26

ViewSonic VOT132

Chapitre 1
Présentation du VOT132

Le VOT132 est un ordinateur de bureau compact et facile à utiliser. Celui-ci inclut tou­tes les capacités d'un PC standard mais dans un boîtier de conception plate qui vous
permet de faire du tableur, de créer des documents, de regarder du contenu en ligne
et de naviguer sur Internet d'une façon plus intelligente et écologique.

Ce chapitre présente les grandes lignes du VOT132 PC Mini :

■ Vue de dessus

■ Vue de face

■ Vue arrière

■ Vue de dessous

■ Présentation du témoin DEL

ViewSonic VOT132 1

Introduction

Le VOT132 PC Mini inclut toutes les capacités d'un ordinateur de bureau mais dans un boîtier de
conception plate qui vous permet de naviguer sur Internet d'une façon relaxante et confortable.

1-1 Vue de dessus

190mm

135mm

1-2 Vue de face

25mm

2

1

3 5 874 6

LLS_LED1 LLS_LED5

N° Nom Description
1 Prise écouteurs Pour brancher les écouteurs
2

Entrée microphone et
entrée S/PDIF Port

Pour raccorder un microphone ou des appareils
de lecture avec des connecteurs optiques (jack de
3,5mm)

3 Lecteur de cartes

multifonction

Prise en charge de cartes mémoires SD/SDHC/MS/

MS Pro/MMC
4 Ports USB 2.0 Pour raccorder des périphériques USB
5 LLS LED(1,2,3,4,5) Indique l'état du système
6 LED HDD Pour indiquer les différents états du disque dur
7 Bouton de veille Permet de mettre le système en mode veille
8 Bouton d'alimentation avec

Mise sous/hors tension, indique les états du système

témoin DEL intégré

ViewSonic VOT132 2

1-3 Vue arrière

1 3 5

2

4

N° Nom Description
1 Port RF (Radio Fréquence) Pour brancher l'antenne
2 Ports USB 2.0 Pour raccorder des périphériques USB
3 Port de sortie afchage

Pour raccorder au périphérique d'afchage

(DVI)
4 Port HDMI Pour raccorder à l'audio et à la vidéo HDMI
5 Prise réseau Prise réseau standard RJ-45
6

Port de sortie ligne

et de sortie S/PDIF

Pour raccorder à des haut-parleurs alimentés ou à
des dispositifs d'enregistrement avec des connecteurs
optiques (jack de 3,5mm)

7 Port d'entrée d'alimentation Pour raccorder à l'adaptateur secteur

1-4 Vue de dessous

76

1

N° Nom Description

1 Tôle Remplacer la tôle par le connecteur de disque optique

N

O

I

T

U

A

!

C

Il y a quatre pieds magnétiques dans l'emballage. Alignez-les simplement sur le bas

du VOT132. Les pieds vont protéger le VOT132 quand il est placé sur un bureau.

ViewSonic VOT132 3

1-5 Présentation du témoin DEL

Indication Power_

S0 (Mode de fonctionnement)

S1 (Mode d'économie d'énergie)

S3 (Mode de veille)

S4 (Mode d'hibernation) et S5

(Mode d'arrêt du système)

Processeur

Erreur d'initialisation

Erreur de DRAM - - - Bleue,

Échec de bloc de démarrage

BIOS

BIOS

Erreur de somme de contrôle

CMOS effacé Rouge,

Lecture/écriture de données

disque dur

Verte - Éteinte Éteinte Éteinte Éteinte Éteinte

Verte Éteinte Éteinte Éteinte Éteinte Éteinte Éteinte

Rouge Éteinte Éteinte Éteinte Éteinte Éteinte Éteinte

Rouge Éteinte Éteinte Éteinte Éteinte Éteinte Éteinte

Cligno-

tante

HDD_

LED

LED

- - Bleue,

- - - - - Bleue,

- - - - - - Bleue,

- - - - - -

- Rouge - - - - -

LLS_
LED1

Cligno-

tante

LLS_
LED2

Cligno-

tante

LLS_
LED3

- - - -

LLS_
LED4

- - -

Cligno-

tante

LLS_
LED5

-

Cligno-

tante

N

O

I

T

U

A

!

C

Les états des LLS_LED dans ce tableau n'indiquent que les messages d'erreur du BIOS.

ViewSonic VOT132 4

Chapitre 2
Branchement de
périphériques

Dans ce chapitre, sont présentés le positionnement et branchement
de certains périphériques nécessaires.

Ce chapitre comprend les informations suivantes :

■ Positionnement du VOT132

■ Branchements du VOT132

ViewSonic VOT132

5

2-1 Positionnement du VOT132 PC Mini

1. Sur le bureau

1. Faites reposer l'appareil sur le support de bureau comme
indiqué sur la droite.

2. Vous pouvez également placer le VOT132 directement sur le

bureau.

2. Monté à l'arrière de l'écran.

C'est la méthode qui économise le plus d'espace.

1. Utilisez quatre vis (M4*10, tête ronde) pour xer le support de montage VESA au dos de

l'écran.

N

O

I

T

U

A

!

C

Votre écran doit disposer d'un type de montage VESA de 75mm x 75mm or 100mm
x 100mm.

ViewSonic VOT132

6

2. Installez le VOT132 dans le support avec le bouton d'alimentation situé au-dessus

pour un accès facile.

2

1

3. Vous pouvez ensuite brancher l'antenne sur le PC Mini.

N

O

I

T

U

A

!

C

Pour enlever le VOT132 du support de montage, vous devez d'abord enlever l'antenne.

ViewSonic VOT132

7

2-2 Branchement du VOT132

1. Brancher l'antenne

Branchez l'antenne sur le port RF du VOT132. Vous pouvez placer l'antenne et la pivoter selon

différentes positions.

1

2

2. Brancher le VOT132 sur un moniteur

Raccordez un moniteur via le connecteur DVI.

3. Branchement des périphériques USB

Raccordez les périphériques USB, par exemple le clavier et la souris, à l'aide des ports USB à

l'avant ou à l'arrière.

ViewSonic VOT132

8

4. Brancher le câble réseau

Hub

ou

Switch

Pour raccorder le câble LAN au port RJ-45, l'autre extrémité étant reliée à un hub ou un switch.

5. Brancher le cordon d'alimentation

Branchez l'adaptateur d'alimentation sur le port d'entrée d'alimentation du VOT132, et appuyez

sur le bouton d'alimentation pour la démarrer.

1

Prise

2

N

O

TI

U

A

!

C

Ne couvre pas l'adaptateur secteur en utilisation normale, an de permettre une

3

dissipation thermique normale.

ViewSonic VOT132 9

Chapitre 3

CongurationduBIOS

Ce chapitre offre une description de l'utilitaire de conguration du BIOS. Les menus
de conguration du BIOS et les choix disponibles peuvent différer de ceux de votre
produit. Pour des informations spéciques sur le BIOS de votre produit, veuillez

contacter ViewSonic®.

L'utilitaire de conguration du BIOS présente un programme de conguration in­tégré, qui permet à l'utilisateur de modier la conguration de base du système et
les paramètres matériels. Les données modiées sont mémorisées dans un CMOS

sauvegardé sur pile, de sorte que les données sont conservées même alimentation
éteinte. En général, les informations enregistrées dans une RAM CMOS n'ont pas

besoin d'être modiées à moins qu'il y ait une modication de la conguration dans

le système, comme par exemple un remplacement de disque dur ou un ajout de pé­riphérique. Il est possible que la pile du CMOS tombe en panne, ce qui ne provoque

la perte de données que dans le CMOS. Le cas échéant il vous faut recongurer vos

paramètres BIOS.

Ce chapitre comprend les informations suivantes :

■ Main Menu

■ Advanced Menu

■ Chipset Menu

■ Boot Menu

■ Security Menu

■ Exit Menu

ViewSonic VOT132

10

Main Menu

On accède à la conguration du BIOS en appuyant sur la touche <F2> après le début du test de mémoire au

démarrage (le Power-On Self-Test ou POST) et avant que l'amorçage du système d'exploitation ne s'en

clenche. Une fois que vous êtes entré dans l'utilitaire de conguration du BIOS, le menu principal apparaît à

l'écran. Le menu principal présente des informations concernant l'ensemble du système et vous permet de

régler la date et l'heure du système. Utilisez les touches de curseur “←” et “→” pour naviguer entre les écrans

de menu.

Main

Advanced Chipset Boot Security Exit

Main Information

TAB] to select a field.

Market Name : VOT132
Model Name : VS12933 Use [+] or [-] to

System Date [Thu 08/06/2009]

System Time [09:44:21]

► SATA: [Hard Disk]

► System Information ← Select Screen
↑↓ Select Item
+/- Change Field

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

BIOS SETUP UTILITY

Use [ENTER] ,[TAB],or [SHIFT-

congure system Date.

Tab

Select Field

F1 General Help

►SystemDate

Format <joursemaine><mois><date> <année>.

Jour—jour de la semaine entre Dim. et Sam., ce message est automatiquement affiché par
le BIOS (Lecture seule).
Mois—mois entre 1 et 12.
Mois—mois entre 1 et 31.
Année—année, configurée par l'utilisateur.

Utilisez [ENTRÉE], [TAB] ou [MAJ-TAB] pour choisir un champ. Utilisez [+] ou [-] pour entrer

la valeur.

►SystemTime

Cet élément vous permet de congurer l'heure souhaitée. Utilisez [ENTRÉE], [TAB] ou [MAJ­TAB] pour choisir un champ. Utilisez [+] ou [-] pour entrer la valeur.
Les trois champs de réglage sont <heures> : <minutes> : <secondes> respectivement.

►SATA

En entrant dans l'outil de conguration, le BIOS détecte automatiquement la présence de
périphériques SATA. Ceci afche l'état de la détection automatique des périphériques SATA.
Appuyez sur [Entrée] pour voir les informations détaillées du périphérique SATA, comme le

fabricant, la taille, le mode LBA et ainsi de suite.

►SystemInformation

Appuyez sur [Entrée] pour aller dans le sous-menu. Cela afche la “Version BIOS”, les
“Informations sur le processeur” et les “Informations sur la mémoire système”. Toutes les

informations sont en lecture seule.

ViewSonic VOT132

-

11

Advanced Menu

Main Chipset Boot Security Exit

Advanced

Advanced Settings

system Suspend

Suspend mode [S3 (STR)]

Legacy USB Support [Enabled]

Restore on AC Power Loss [Last State]

► Wakeup Conguration
► Onboard Device Conguration

← Select Screen

↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

BIOS SETUP UTILITY

Select the ACPI state used for

F1 General Help

►Suspendmode[S3(STR)]

Cet élément sert à régler le mode d'économie d'énergie de la fonction ACPI. Quand vous

choisissez le mode “S1 (POS)”, l'alimentation reste toujours en marche et l'ordinateur peut
reprendre à tout moment. Lorsque vous choisissez le mode “S3 (STR)”, l'alimentation s'éteint

après un certain temps. L'état de l' ordinateur avant d'entrer en STR est mémorisé, et l'ordi­nateur peut rapidement revenir à l'état précédent lorsque la fonction STR se réveille.

►LegacyUSBSupport[Enabled]

Cet élément sert à activer ou désactiver la prise en charge de l'USB Legacy. Si aucun péri­phérique USB n'est connecté, le BIOS choisit automatiquement [Désactivé].

►RestoreonACPowerLoss[LastState]

Cet élément sert à dénir dans quel état le PC se met après une panne d'alimentation

secteur.

►WakeupConfiguration/OnboardDeviceConfiguration

Appuyez sur [Entrée] pour aller dans le sous-menucorrespondant.

ViewSonic VOT132

12

WakeupConfiguration

Advanced

Wakeup Configuration Disable/ Enable PCIE PME

to generate a wake event.

Resume on PCIE [Disabled]

Resume By RTC Alarm [Disabled]
Resume By USB KB/MS [Disabled]

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

►ResumeOnPCIE[Disabled]

Cet élément sert à activer/désactiver PCIE PME pour générer un événement de réveil.

►ResumeByRTCAlarm[Disabled]

Cet élément sert à activer/désactiver l'alarme RTC pour générer un réveil. RTC est l'horloge
temps réel.

►ResumeByUSBKB/MS[Disabled]

Cet élément sert à activer/désactiver le clavier/la souris pour générer un événement de
réveil.

BIOS SETUP UTILITY

F1 General Help

ViewSonic VOT132

13

Onboard Device Configuration

Onboard Device Configuration Onboard LAN Controller

Onboard LAN Controller [Enabled]

Onboard LAN ROM [Disabled]

Audio Controller [Enabled]

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

Advanced

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

►OnboardLANController[Enabled]

Cet élément sert à activer ou désactiver le contrôleur LAN intégré.

►OnboardLANROM[Disabled]

Cet élément sert à activer ou désactiver la ROM LAN intégrée.

►AudioController[Enabled]

Cet élément sert à activer ou désactiver le contrôleur audio intégré.

BIOS SETUP UTILITY

F1 General Help

Chipset Menu

Main Advanced Security Boot Security Exit

Advanced Chipset Settings iGPU Frame Buffer Size Auto
Detect
iGPU Frame Buffer Detect [Auto]

iGPU Frame Buffer Size

BIOS SETUP UTILITY

Chipset

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

F1 General Help

►iGPUFrameBufferDetect[Auto]

Cet element sert a detecter automatiquement la taille du tampon de trame iGPU.

►iGPUFrameBufferSize

Cet element sert a afcher la taille du tampon de trame iGPU. (Lecture seule).

ViewSonic VOT132

14

Boot Menu

Main Advanced Chipset Boot Security Exit

Boot Settings

System Boot.

► Boot Settings Configuration

► Boot Device Priority

← Select Screen
↑↓ Select Item
Enter Go to Sub Screen

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

BIOS SETUP UTILITY

Boot

Configure Settings during

F1 General Help

►BootSettingsConfiguration/BootDevicePriority

Appuyez sur [Entrée] pour aller dans le sous-menucorrespondant.

Boot Settings Configuration

BIOS SETUP UTILITY

Boot Settings Configuration Disabled:Displays normal

POST messages.

Full Screen Logo Dispaly [Enabled] Enabled:Displays OEM Logo

Bootup Num-Lock [On]

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

Boot

instead of POST messages.

F1 General Help

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

►FullScreenLogoDisplay[Enabled]

Cet élément sert à dénir s'il faut ou non afcher le logo plein écran.

►BootupNum-Lock[On]

Cet élément sert à choisir l'état de Verr Num au démarrage.

ViewSonic VOT132

15

Boot Device Priority

BIOS SETUP UTILITY

Boot Device Priority Specifies the boot

sequence from the

availabe devices.

1st Boot Device
2nd Boot Device

parenthesis has been

disabled in the
corresponding type menu.

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

Boot

[SATA: 3M-FUJITSU MH]

[USB: Generic STORAG]

A device enclosed in

F1 General Help

►1stBootDevice/2ndBootDevice

Ces éléments servent à spécier la séquence de démarrage à partir des périphériques disponibles.

Security Menu

Main Advanced Chipset Boot Exit

Security Settings Install or Change the

password.

Supervisor Password : Not Installed

User Password : Not Installed

Change Supervisor Password

Change User Password

BIOS SETUP UTILITY

Security

← Select Screen
↑↓ Select Item
Enter Change

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

F1 General Help

►ChangeSupervisorPassword

Choisissez cet élément pour dénir ou modier le mot de passe administrateur. L'élément Mot de passe
administrateur en haut de l'écran indique par défaut Non installé. Après avoir déni un mot de passe,

l'élément indique Installé.

►ChangeUserPassword

Choisissez cet élément pour dénir ou modier le mot de passe utilisateur. L'élément Mot de passe
utilisateur en haut de l'écran indique par défaut Non installé. Après avoir déni un mot de passe, l'élément

indique Installé.

ViewSonic VOT132

16

Exit Menu

Main Advanced Chipset Boot Security

Exit Options

the

Save Changes and Exit
Discard Chages and Exit F10 key can be used

Discard Changes for this operation.

Load Optimal Defaults

← Select Screen
↑↓ Select Item
Enter Go to Sub Screen

F10 Save and Exit

ESC Exit

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

►SaveChangesandExit

Quittez la conguration du système après avoir enregistré les modications. Une fois que
vous avez terminé de faire vos sélections, choisissez cette option à partir du menu Quitter

pour vous assurer que les valeurs sélectionnées sont enregistrées vers la RAM CMOS. La
RAM CMOS RAM est maintenue par une pile de secours intégrée à la carte mère et reste

sous tension même lorsque le PC est éteint. Lorsque vous choisissez cette option, une fenê­tre de conrmation apparaît. Sélectionnez [OK] pour enregistrer les modications et quitter.

►DiscardChangesandExit

Quitter la conguration du système sans enregistrer les modications. Choisissez cette
option seulement si vous ne voulez pas enregistrer les modications que vous avez appor­tées au programme de conguration. Si vous avez effectué des modications à des champs

autres que la date du système, l'heure du système, et le mot de passe, le BIOS vous de-

mande conrmation avant de quitter.

►DiscardChanges

Pour annuler toutes les modications apportées à quelque valeur de conguration que ce
soit. Ce choix vous permet d'annuler les sélections que vous avez faites et restaure les
valeurs précédemment enregistrées. Lorsque vous choisissez cette option, une conrmation
apparaît. Choisissez [Oui] pour annuler les modications apportées et charger les valeurs

précédemment enregistrées.

►LoadOptimalDefaults

Les valeurs par défaut sont les meilleurs réglages pour cette carte mère. Toujours charger
les valeurs par défaut avoir mis à jour le BIOS ou après avoir effacé les valeurs du CMOS.

Choisissez cette option et appuyez sur Entrée, une boîte de dialogue surgit pour vous per­mettre de charger les valeurs par défaut. Choisissez <OK> puis appuyez sur <Entrée> pour
charger les valeurs par défaut. Choisissez <Annuler> et appuyez sur <Entrée>, le charge-

ment ne se fait pas.

ViewSonic VOT132

BIOS SETUP UTILITY

Exit

Exit system setup after saving

changes.

F1 General Help

17

Chapitre 4
Installer Windows 7
sur le VOT132

Ce chapitre présente l'installation de Windows 7 :

■ Installer Windows 7

■ Installer les pilotes Windows 7

Assurez-vous d'avoir sous la main :

1. VDD100 (lecteur de disques optiques en option). Vous pouvez également utiliser un lecteur
de DVD ROM USB.

2. CD de pilotes du VOT132. (Dans cet emballage)

3. CD d'installation de Windows 7.

Avant de continuer :

■ Avant de démarrer, assurez-vous que votre VOT132 est hors tension

■

Connectez le VOT132 ou le lecteur de DVD-ROM USB sur l'un des ports USB

et mettez vous tension.

ViewSonic VOT132

18

4-1 Installer Windows 7

1. Appuyez sur le bouton de mise sous tension pour allumer votre ordinateur, puis appuyez sur
la touche <F2> pour entrer dans l'outil de conguration du BIOS.

2. Mettez le CD d'installation de Windows 7 dans le VDD100 ou dans le lecteur de DVD-ROM
USB.

3. Choisissez le menu “Boot (Démarrage)” et entrez-y, entrez dans “Boot Device Priority
(Priorité des périphériques de démarrage)”, réglez le “1st Boot Device (1er périphérique de
démarrage)” sur “USB: Optical DVD RW (DVD RW optique)”, appuyez sur la touche <F10>
pour enregistrer les modications et quittez le BIOS.

BIOS SETUP UTILITY

Boot Device Priority Specifies the boot

sequence from the

availabe devices.

1st Boot Device
2nd Boot Device

3rd Boot Device

disabled in the
corresponding type menu.

← Select Screen
↑↓ Select Item
+/- Change Option

F10 Save and Exit

ESC Exit

Boot

[USB:Optical DVD RW]

[SATA:3M-FUJITSU MH]
[USB:Generic STORAG]

A device enclosed in

parenthesis has been

F1 General Help

v02.61 (C) Copyright 1985-2006, American Megatrends, Inc.

4.

L'ordinateur redémarre, et commence à charger les chiers pour installer le système d'exploita­tion Windows 7.

ViewSonic VOT132

19

5. Une fois que l'ordinateur a redémarré, il commence à charger les chiers pour installer Win­dows 7. Cliquez sur “Suivant” pour continuer et cliquez sur le bouton “Installer maintenant”
pour démarrer la conguration.

6. Lorsque les termes de la licence apparaissent, choisissez d'accepter et cliquez sur "Next
(Suivant)" pour continuer.

7.

Il vous est alors demandé de choisir le type d'installation. Cliquez sur “Personnalisé (avancé)”

pour installer une nouvelle copie de Windows.

8. L'utilitaire de conguration afche les partitions du disque dur (160GB dans le cas présent)
de votre système. Si d'autres systèmes (tels que Linux) ont été installés précédemment, il
vous faut les sélectionner puis cliquer sur “Options du lecteur (avancé)” pour les supprimer.

Lorsque toutes les partitions sont propres, l'utilitaire de conguration afche la plus grande

taille de votre disque dur.

ViewSonic VOT132

20

9. Dans l'écran de taille de disque dur, vous pouvez cliquer sur le bouton “new (nouveau)” pour

créer des partitions à votre gré. Dans cet exemple, nous créons une partition de 70GB pour

installer Windows. Effectuez vos modications et cliquez sur “Apply (Appliquer)”.

Pour vous assurer que toutes les fonctions de Windows fonctionnement correctement, Win-

dows peut créer des partitions supplémentaires pour les chiers système. Vous voyez donc
une partition de 100MB réservée par le système après avoir créé une partition. Choisissez la
partition de 70GB et cliquez sur "Next (Suivant)" pour continuer.

ViewSonic VOT132 21

10. Le programme de conguration commence alors à installer Windows 7 sur votre disque dur.

Au cours de l'installation, votre ordinateur redémarrer à plusieurs reprises.

11. Une fois que l'installation est terminée, l'utilitaire de conguration prépare l'ordinateur à
sa première utilisation. Vous pouvez alors suivre les étapes pour choisir les réglages du
système, créer un compte, dénir un mot de passe...etc, jusqu'à ce que le processus complet

soit terminé.

ViewSonic VOT132 22

4-2 Installer les pilotes sous Windows 7

1. Lorsque Windows 7 est complètement installé, vous devez installer les pilotes nécessaires avant
d'utiliser le VOT132. Sortez le CD d'installation de Windows 7 du lecteur de DVD-ROM USB,
et mettez le CD de pilotes du VOT132 à l'intérieur.

2. Après quelques secondes, le menu principal s'afche sur l'écran.

3. Vous devez cliquer sur "Intel Chipset Driver (Pilote du chipset Intel)" pour d'abord l'installer. Après
cela, vous pouvez cliquer sur "Conguration en un clic" pour installer tous les autres pilotes, ou
vous pouvez cliquer sur chaque pilote individuellement pour l'installer manuellement.

4. Une fois tous les pilotes installés, vous devez redémarrer votre VOT132.

ViewSonic VOT132 23

Annexe-Foire Aux Questions

Q1: Le HDD est-il conçu pour résister aux chocs ?
R1: Oui, c'est le cas.

Q2: Puis-je ajouter de la RAM ?

R2: Non, vous ne pouvez pas.

Q3: La mémoire partagée VGA peut-elle être ajustée dans le BIOS ?

R3: Non, vous ne pouvez pas.

Q4: Comment puis-je modier le périphérique de démarrage du HDD vers un autre périphéri-

que amorçable ?

R4: Lorsque vous voyez le message POST, appuyez sur “F9” pour entrer dans le menu de

démarrage puis choisissez le périphérique amorçable que vous avez branché.

Q5: Que faire si je ne peux pas me connecter à Internet via WLQuAN ?

R5: Branchez l'antenne et conrmez si la fonction LAN sans l est activée ou non.

Q6: Que faire si le lecteur de carte SD ne fonctionne pas normalement ?

R6: Conrmez que la carte SD est dans l'un des 5 formats pris en charge. (SD/SDHC/MS/MS

Pro/MMC) Vériez également que la carte SD est insérée avec les broches dorées vers le

bas.

Annexe-Dépannage

-

1. Le système ne s'allume pas ou ne s'éteint pas en appuyant sur le bouton d'alimentation.

1.1. Vériez tous les branchements d'alimentation.

1.2. Assurez-vous que la che CC est correctement insérée. Si la DEL d'alimentation ne s'al

lume pas, votre adaptateur secteur est peut-être défectueux.

1.3. Si le bouton d'alimentation ne fonctionne pas, votre bouton est peut-être défectueux.

1.4. Si vous pouvez enfoncer le bouton d'alimentation mais qu'il ne s'allume pas, votre bouton

d'alimentation est peut-être défectueux.

1.5. Si la DEL d'alimentation reste allumée et que le système ne s'éteint pas lorsque vous main-

tenez le bouton d'alimentation enfoncé pendant plus de 4 secondes, votre bouton d'alimen­tation est peut-être défectueux.

2. Pas de son dans les écouteurs.

2.1. Vériez le branchement du câble des écouteurs — Assurez-vous que le câble des écou-

teurs est correctement branché dans la prise écouteurs.

2.2. Réglez la commande de volume de Windows — Cliquez ou double cliquez sur l'icône de

volume dans le coin inférieur droit de votre écran. Assurez-vous que le volume est assez

haut et que le son n'est pas coupé

ViewSonic VOT132 24

-

Chapitre 5
Autres informations

Service clientèle

Pour toute question relative au support technique ou à l’entretien du produit, reportez-vous
au tableau ci-après ou contactez votre revendeur.

REMARQUE : vous devrez fournir le numéro de série du produit.

Pays / Région Site Internet

France et autres pays
francophones en Europe

Canada www.viewsonic.com

Suisse www.viewsoniceurope.com/chfr/

Belgique (Français) www.viewsoniceurope.com/befr/

Luxembourg (Français) www.viewsoniceurope.com/lu/

www.viewsoniceurope.com/fr/

T= Téléphone
F= Fax

www.viewsoniceurope.com/uk/
Support/Calldesk.htm

T (Numéro vert)= 1-866-463-4775
T= 1-424-233-2533
F= 1-909-468-3757

www.viewsoniceurope.com/chfr/
support/call-desk/

www.viewsoniceurope.com/befr/
support/call-desk/

www.viewsoniceurope.com/lu/
support/call-desk/

Courrier électronique

[e-mail]

[e-mail]

[e-mail]

[e-mail]

[e-mail]

ViewSonic VOT132 25

Garantie limitée

VIEWSONIC® PC MINI

Étendue de la garantie :

ViewSonic garantit que ses produits sont exempts de vices de fabrication ou de malfaçon pendant
toute la durée de la période de garantie. Si un produit présente un défaut matériel ou de malfaçon
pendant cette période, ViewSonic devra, à sa discrétion, réparer le produit ou le remplacer par un
produit similaire. Le produit de remplacement ou les pièces détachées utilisées pour la réparation
peuvent inclure des éléments recyclés ou remis en état. Le remplacement de l’appareil sera
possible dans la période résiduelle de la garantie limitée originale. ViewSonic ne donne aucune
garantie pour des logiciels tiers inclus avec le produit ou installés par les clients.

Durée de la garantie :

Les produits PC de ViewSonic sont garantis un (1) an pièces et main-d’oeuvre à compter de
l’achat initial ; en Allemagne, en Espagne et au Portugal, ils sont garantis deux (2) ans pièces et
main-d’oeuvre à compter de l’achat initial.

L’utilisateur est responsable de la sauvegarde des données avant de renvoyer l’appareil pour être
réparé. ViewSonic n’est responsable d’aucune perte de données.

Application de la garantie :

La présente garantie est valable uniquement pour le premier acquéreur.

Exclusions de la garantie :

1. Tout produit sur lequel le numéro de série a été effacé, modié ou retiré.

2. Les dommages, détériorations ou dysfonctionnements dus à :
a. Un accident, une mauvaise utilisation, une négligence, un incendie, un dégât des eaux, la

foudre ou toute autre catastrophe naturelle, ou résultant d’une modication non autorisée du

produit ou de la non-observation des instructions fournies avec l’équipement.
b. Tout dommage provoqué par le transport.
c. Un déplacement ou une installation non conforme du produit.
d. Toutes causes externes au produit, telles que des uctuations dans l’alimentation électrique

ou une panne de courant.
e. L’utilisation de fournitures ou de pièces qui ne correspondent pas aux spécications de

ViewSonic.
f. L’usure normale.
g. Toute autre cause qui ne peut pas être imputée à une défectuosité du produit.

3. Frais concernant la désinstallation, l’installation, le transport en sens unique, l’assurance et le
service de conguration.

4.3: ViewSonic PC Mini Warranty Page 1 of 2 PC Mini_LW01 Rev. 1a 07-02-09

ViewSonic VOT132 26

Assistance :

1. Pour obtenir des informations sur le service dans le cadre de la garantie, veuillez contacter le
Support clientèle de ViewSonic (référez-vous à la page Support Clientèle). Vous devrez fournir

le numéro de série de votre produit.

2. Pour bénécier du droit à la garantie, il vous sera nécessaire de fournir (a) la preuve d’achat

originale datée, (b) votre nom, (c) votre adresse, (d) la description du problème rencontré et (e)
le numéro de série du produit.

3. Veuillez rapporter ou envoyer le matériel (frais de port payés) dans son emballage d’origine à

votre centre de maintenance agréé par ViewSonic ou à ViewSonic.

4. Pour obtenir toute autre information ou connaître les coordonnées du centre de maintenance

ViewSonic le plus proche, veuillez contacter ViewSonic.

Limitation des garanties implicites :

Il n’existe aucune garantie, expresse ou implicite, qui s’étende au-delà des descriptions contenues
dans le présent document, y compris la garantie implicite de commercialisation et d’adaptation a
un usage particulier.

Exclusion des dommages :

La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit.
La sociéte viewsonic ne pourra pas être tenue pour responsable:

1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages
résultant d’une gêne, de l’impossibilité d’utiliser le produit, d’un manque à gagner, d’une perte
de temps, d’opportunités commerciales ou de clientèle, d’impact sur des relations commerciales

ou toute autre nuisance commerciale, même si elle est notiée de l’éventualité de tels

dommages.

2. De tout dommage direct, indirect ou autre.

3. Toute réclamation effectuée auprès du client par un tiers.

4. Des réparations ou tentatives de réparation effectuées par du personnel non agréé par
ViewSonic.

Législation en vigueur :

La présente garantie vous donne des droits juridiques spéciques, mais vous pouvez également

jouir d’autres droits qui varient en fonction de la législation de chaque état. Certains états
n’autorisent pas les limites sur les garanties implicites et/ou n’admettent pas l’exclusion de
dommages et intérêts directs ou indirects. De ce fait, les exclusions énoncées ci-dessus peuvent
ne pas être applicables dans votre cas.

Ventes hors États-Unis et Canada :

Pour plus d’informations concernant la garantie et les services proposés pour les produits

ViewSonic vendus en dehors des États-Unis ou du Canada, veuillez contacter ViewSonic ou votre

revendeur ViewSonic agréé.

La période de garantie pour ce produit en Chine continentale (Hong Kong, Macao et Taiwan

exclus) est sujette aux termes et conditions de la Carte de garantie d’entretien.
Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie

sont disponibles sur notre site web à l’adresse suivante www.viewsoniceurope.com sous la
rubrique Support/Warranty Information.

4.3: ViewSonic PC Mini Warranty Page 2 of 2 PC Mini_LW01 Rev. 1a 07-02-09

ViewSonic VOT132 27
