VA2418-sh
Megjelenítő
Felhasználói útmutató
Típusszám VS16422
Cikkszám: VA2418-SH
Köszönjük, hogy a ViewSonic® mellett döntött
A ViewSonic® a vizuális megoldások világvezető gyártójaként mindent megtesz
annak érdekében, hogy a technológiai fejlődés, az innováció és az egyszerűség terén
felülmúlja a világ várakozásait. A ViewSonic® munkatársaiként azt gondoljuk, hogy a
termékeink pozitív hatással lehetnek a világra, és biztosak vagyunk benne, hogy az
Ön által választott ViewSonic® termék jó szolgálatot fog tenni.
Még egyszer köszönjük, hogy a ViewSonic® termékét választotta!
2
Biztonsági óvintézkedések
A monitor használata elő olvassa el az alábbi biztonsági óvintézkedések.
• Tartsa ezt a felhasználói útmutatót biztonságos helyen, hogy a későbbiekben
bármikor hivatkozni tudjon rá.
• Olvassa el az összes figyelmeztetést, és tartsa be az összes utasítást.
• Üljön legalább 45 cm távolságra a monitortól.
• Hagyjon legalább 10 cm szabad helyet a monitor körül a megfelelő szellőzés
biztosítása érdekében.
• Tegye a monitor jól szellőző helyre. Ne tegyen olyan tárgyat a monitorra, amely
akadályozza a hőleadást.
• Ne használja a monitort víz közelében. A tűz vagy áramütés kockázatának
csökkentése érdekében ne tegye ki a monitort nedvesség hatásának.
• Ügyeljen arra, hogy a monitort ne érje közvetlen napfény vagy más tartós hőhatás.
• A monitort ne használja olyan hőforrások, például radiátorok, fűtőnyílások,
tűzhelyek vagy más berendezések közelében (az erősítőket is beleértve), amelyek
hatására a monitor hőmérséklete veszélyes szintre emelkedhet.
• A külső burkolat tisztításához egy puha, száraz ruhadarabot használjon. További
tudnivalókért lásd: „Karbantartás” fejezet a következő oldalon: 34. oldal.
• Érintés hatására olaj gyűlhet össze a képernyőn. A képernyőn lévő olajfoltok
eltávolításához tekintse meg a következő részt: a „Karbantartás” fejezet a
következő oldalon: 34.
• Ne érjen hozzá éles vagy kemény tárgyakkal a képernyő felületéhez, mivel a
képernyő megsérülhet.
• A monitor mozgatásakor vagy áthelyezésekor ügyeljen arra, hogy ne ejtse le a
monitort, és a monitor ne ütődjön hozzá más tárgyakhoz.
• Ne tegye a monitort egyenetlen vagy instabil felületre. A monitor leeshet vagy
felborulhat, ami személyi sérülést vagy hibás működést eredményezhet.
• Ne tegyen nehéz tárgyakat a monitorra és a csatlakozókábelekre.
• Füst, szokatlan zaj vagy furcsa szagok észlelése esetén azonnal kapcsolja ki
a monitort, és vegye fel a kapcsolatot a viszonteladóval vagy a ViewSonic®
vállalattal. A monitor további használata ilyen esetekben veszélyesnek minősül.
• Ne próbálja megkerülni vagy megszüntetni a polarizált vagy földelt típusú
csatlakozódugó biztonsági funkcióit. A polarizált csatlakozódugón két penge található,
amelyek közül az egyik szélesebb a másiknál. A földelt típusú csatlakozódugó két
pengével és egy harmadik földelővillával van kialakítva. A széles penge és a harmadik
csatlakozóvilla biztonsági célokat szolgál. Ha a csatlakozódugó nem illeszkedik
megfelelően az aljzatba, szerezzen be egy tápegységet, és ne erőltesse bele az
aljzatba a dugót.
3
• Hálózati aljzatba való csatlakoztatás esetén NE távolítsa el a
földelővillát. Kérjük, ügyeljen arra, hogy a földelővillák SOHA NE
LEGYENEK ELTÁVOLÍTVA.
• Ügyeljen arra, hogy a tápkábelre ne lépjen rá, és a kábel ne törjön
meg, különösen a csatlakozódugónál, illetve azon a ponton, ahol a
kábel csatlakozik a monitorhoz. Mindenképpen olyan hálózati aljzatot
használjon, amely a monitor közelében van, és könnyen elérhető.
• Kizárólag a gyártó által meghatározott kiegészítőket és tartozékokat
használja.
• Kocsi használata esetén legyen óvatos, amikor a kocsit és a monitort
együtt mozgatja, hogy ne következzen be személyi sérülés egy
esetleges felborulás miatt.
• Ha a monitort hosszú ideig nem használja, húzza ki a csatlakozót az
elektromos aljzatból.
• Minden javítást bízzon szakemberre. Javításra akkor van szükség, ha a
monitor bármilyen módon megsérül, például az alábbi esetekben:
ha a tápkábel vagy a csatlakozódugó megsérült
ha a monitor felületére folyadék ömlött, vagy a monitor belsejébe idegen
tárgy került
ha a monitort nedvesség érte
ha a monitor nem a megszokott módon működik, vagy a monitort leejtették
• MEGJEGYZÉS: A FÜLHALLGATÓK ÉS FEJHALLGATÓK HOSSZÚ IDEIG MAGAS
HANGERŐN TÖRTÉNŐ HASZNÁLATA HALLÁSKÁROSODÁST, ILLETVE
HALLÁSVESZTÉST OKOZHAT. Fülhallgatók és fejhallgatók használata esetén
állítsa a hangerőt megfelelő szintre, mivel ellenkező esetben halláskárosodás
következhet be.
• MEGJEGYZÉS: ELŐFORDULHAT, HOGY A MONITOR TÚLMELEGSZIK ÉS KIKAPCSOL!
Ha a monitor magától kikapcsol, kapcsolja be ismét. A bekapcsolást követően
módosítsa a monitor felbontását és képfrissítési sebességét. A részletes
tudnivalókért tekintse meg a grafikus kártya használati útmutatóját.
4
Tartalomjegyzék
Biztonsági óvintézkedések ........................................... 3
Bevezető ..................................................................... 7
A csomag tartalma ..................................................................................................7
A termék áttekintése ..............................................................................................8
Elölnézet és hátulnézet ........................................................................................... 8
I/O portok ................................................................................................................ 8
Kezdeti beállítás .......................................................... 9
Az állvány felszerelése ............................................................................................9
Fali rögzítés ...........................................................................................................10
A biztonsági nyílás használata ..............................................................................11
Csatlakoztatások elvégzése ....................................... 12
Csatlakoztatás az áramforráshoz ..........................................................................12
Külső eszközök csatlakoztatása ............................................................................13
A monitor használata ................................................ 14
A megtekintési szög beállítása ..............................................................................14
Dőlésszög beállítása .............................................................................................. 14
A monitor be- és kikapcsolása ..............................................................................15
A kezelőpanelen lévő gombok használata ............................................................16
Gyorsmenü ............................................................................................................ 16
Gyorsgombok ........................................................................................................ 18
A beállítások konfigurálása ...................................................................................20
Általános műveletek .............................................................................................. 20
A képernyőn megjelenő (OSD) menü felépítése ................................................... 22
5
Függelék .................................................................... 25
Műszaki adatok .....................................................................................................25
Szójegyzék ............................................................................................................27
Hibaelhárítás.........................................................................................................31
Karbantartás .........................................................................................................34
Általános óvintézkedések ...................................................................................... 34
A képernyő tisztítása ............................................................................................. 34
A burkolat tisztítása ............................................................................................... 34
Szabályozási és szervizelési tudnivalók ...................... 35
Megfelelőséggel kapcsolatos információk............................................................35
FCC-megfelelőségi nyilatkozat .............................................................................. 35
Industry Canada-nyilatkozat .................................................................................. 35
CE-megfelelőség az Európai Unió országai esetében ............................................ 35
RoHS2-megfelelőségről szóló nyilatkozat ............................................................. 36
Veszélyes anyagok korlátozása Indiában .............................................................. 37
A termék ártalmatlanítása az élettartam végén .................................................... 37
Szerzői jogi információk ........................................................................................38
Ügyfélszolgálat ...................................................................................................... 39
Korlátozott garancia .............................................................................................. 40
Mexikóban érvényes korlátozott garancia ............................................................ 43
6
Bevezető
A csomag tartalma
• Monitor
• Tápkábel
• Videokábel
• Gyors beüzemelési útmutató
MEGJEGYZÉS: A csomagban lévő tápkábel és videokábelek az ado országtól
függően eltérőek lehetnek. További tudnivalókért vegye fel a
kapcsolatot a helyi viszonteladóval.
7
A termék áekintése

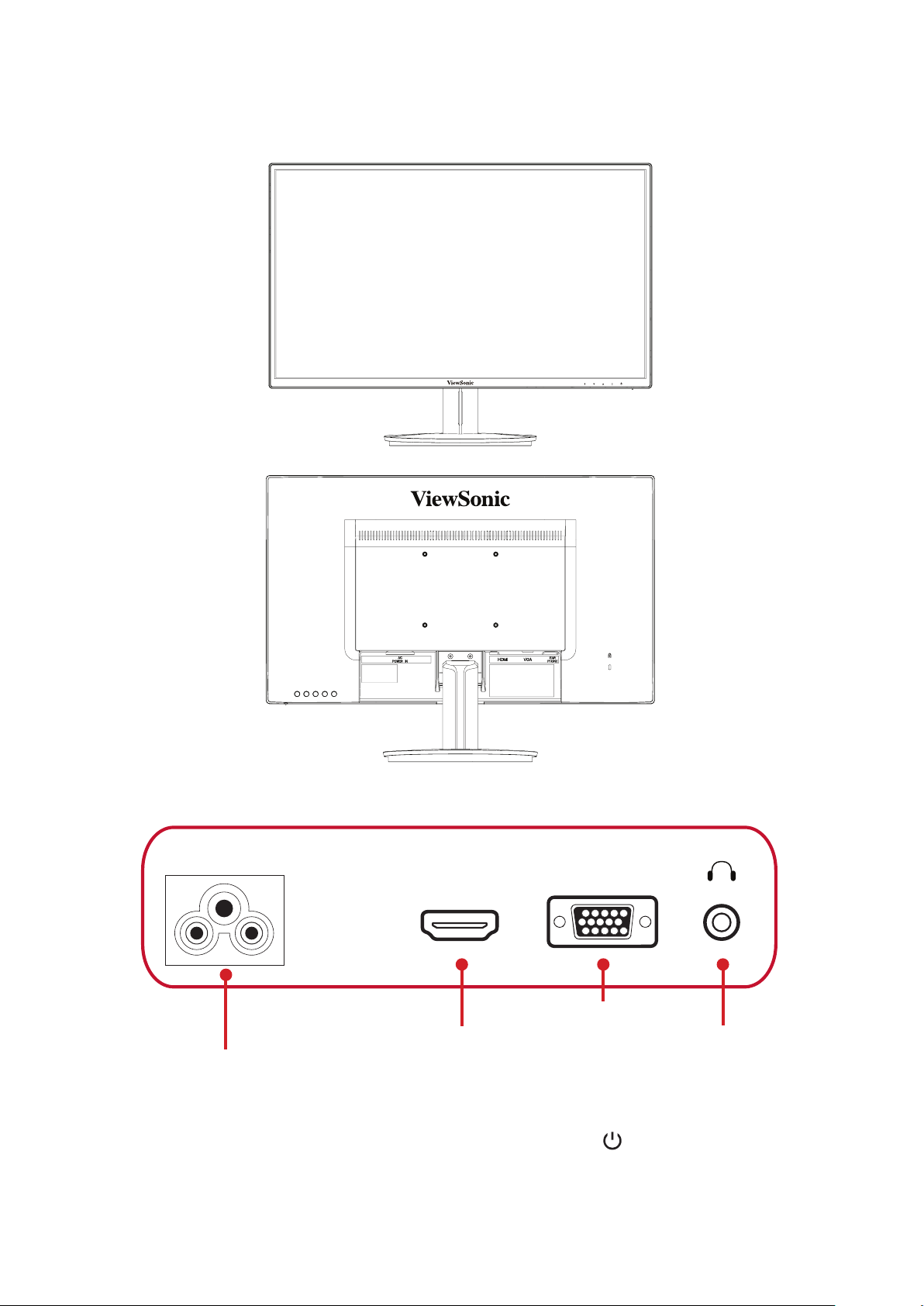

Elölnézet és hátulnézet
I/O portok
HDMI
HDMI
AC IN-jack aljzat
t
1.4-aljzat
MEGJEGYZÉS: További tudnivalókért az 1/q/p/2/5( ) gombot és funkcióit
illetően, lásd: “Gyorsgombok” a következő oldalon: a
„Gyorsgombok” fejezet a következő oldalon: 18.
VGA
VGA-aljzat
Audió kimeneti
aljzat
8
Kezde beállítás

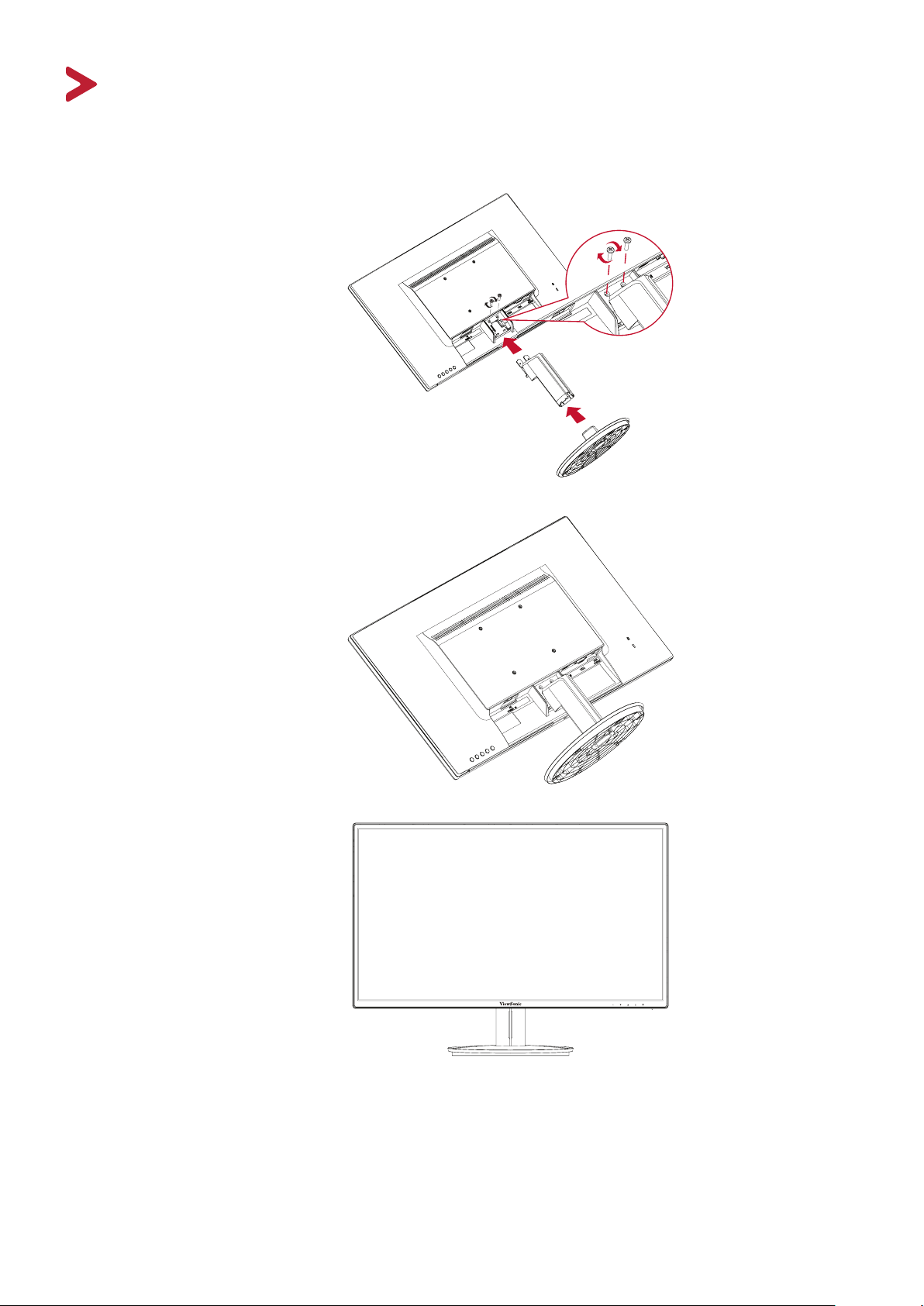

Az állvány felszerelése
1
2
3
MEGJEGYZÉS: A monitort mindig sima, stabil felületre helyezze. Ellenkező
esetben a monitor leeshet, tönkremehet, illetve személyi
sérülés következhet be.
9

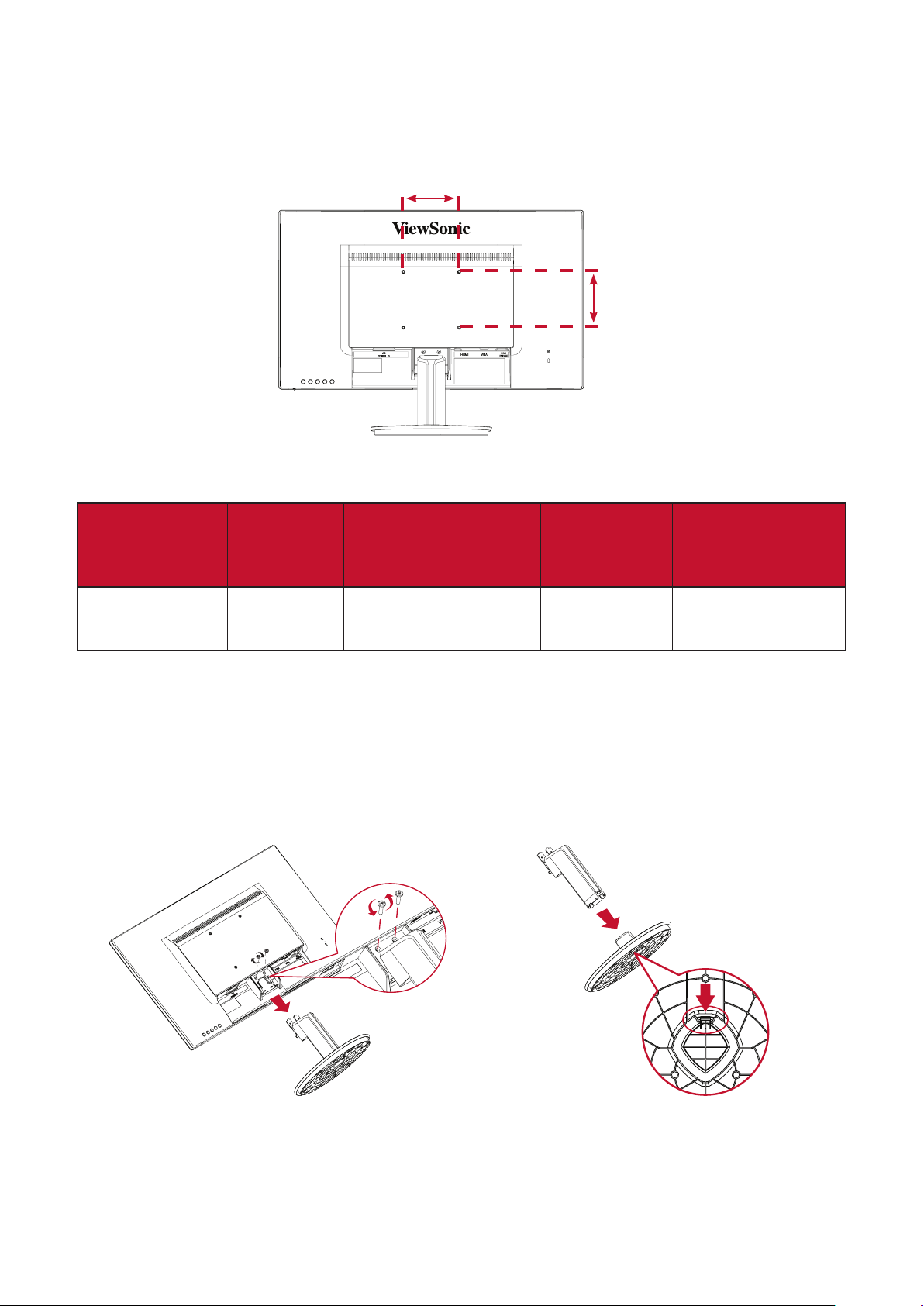

Fali rögzítés
MEGJEGYZÉS: Kizárólag UL-minősítéssel rendelkező fali készleel/konzollal
használható.
100 mm
100 mm
A fali rögzítőkészletek szabványos méreteit illetően tekintse meg az alábbi
táblázatot.
Maximális
terhelhetőség
14 kg
MEGJEGYZÉS: A fali rögzítőkészleteket külön kell megvásárolni.
1. Kapcsolja ki a monitort, és húzza ki az összes kábelt.
2. Tegye a monitort egy sík, stabil felületre a kijelzővel lefelé.
3. Távolítsa el a monitorállványt.
Nyílás
(Sz x Ma)
100 x
100 mm
Interfészpanel
Felületnyílás
(Sz. x Ma. x Mé.)
115 x 115 x 2,6 mm Ø 5 mm
21
Csavarok
tulajdonságai és
mennyisége
M4 x 10 mm
4 db
4. Illessze a rögzítőkonzolt a monitor hátoldalán lévő VESA rögzítőnyílásokhoz.
Ezután rögzítse a konzolt a négy csavarral (M4 x 10 mm).
5. Kövesse a fali rögzítőkészlethez kapo utasításokat, amikor falra szereli a
monitort.
10
A biztonsági nyílás használata
A monitor esetleges ellopásának megakadályozása érdekében egy x tárgyhoz
rögzíthe a monitort egy biztonsági nyílással elláto zárszerkezet segítségével.
Az alábbi példából megtudhatja, hogyan lehet egy biztonsági nyílással elláto
zárszerkezetet felszerelni egy asztalon.
11
Csatlakoztatások elvégzése
Ez a rész azt mutatja be, hogyan lehet csatlakoztatni a monitort más eszközökhöz és
berendezésekhez.

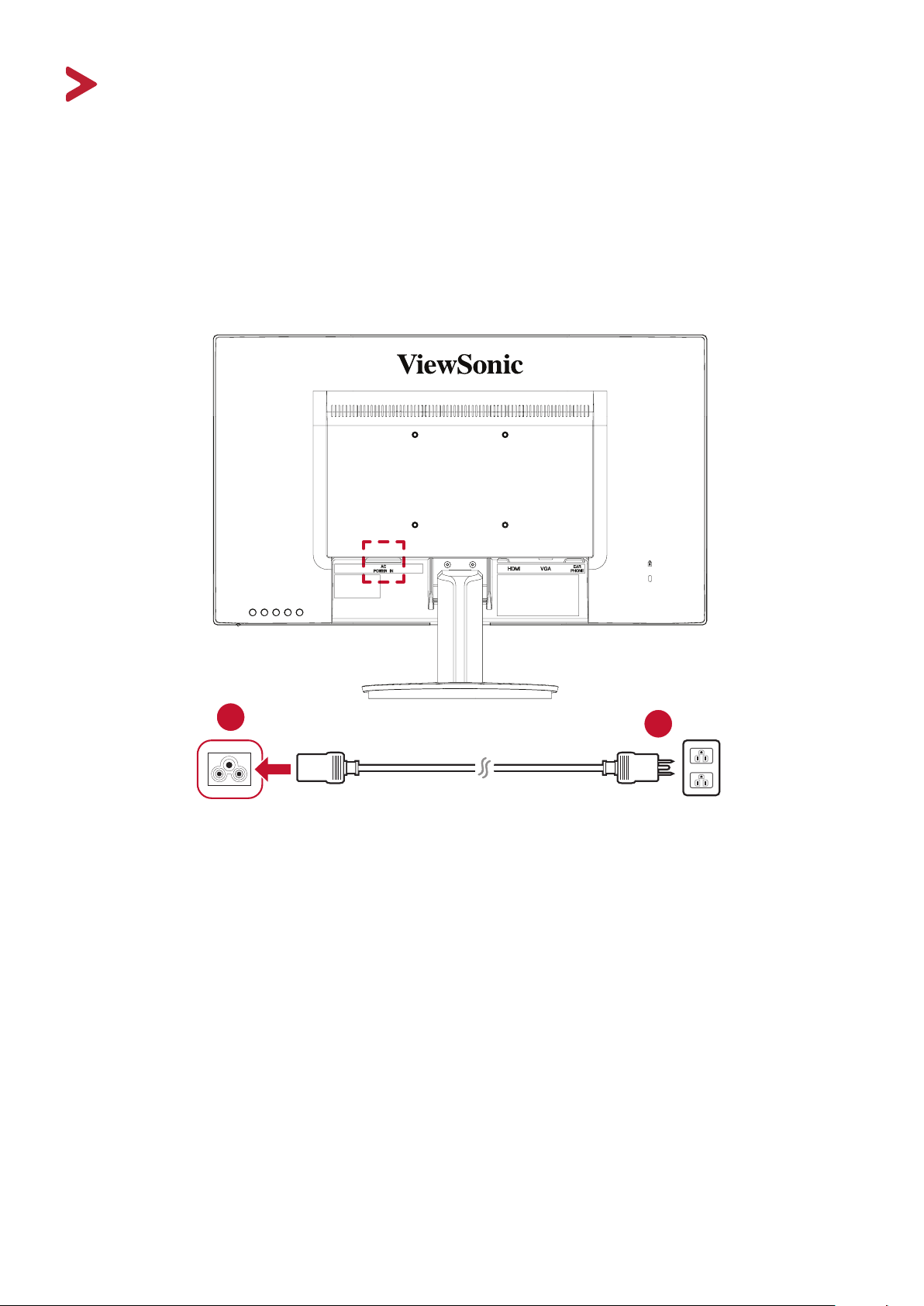

Csatlakoztatás az áramforráshoz
1. Csatlakoztassa a tápkábelt a monitor hátoldalán lévő AC IN-aljzatba.
2. Csatlakoztassa a tápkábel dugóját egy hálóza aljzatba.
1
2
12
Külső eszközök csatlakoztatása
HDMI
VGA
HDMI
VGA
13
A monitor használata
A megtekintési szög beállítása
Dőlésszög beállítása
Döntse a monitort előre- vagy hátrafelé a kívánt szögbe (-5˚–20˚).
MEGJEGYZÉS: A beállítás elvégzése közben tartsa stabilan az állványt az egyik
kezével, miközben a másik kezével előre- vagy hátrafelé dön a
monitort.
1414
