PX703HD PX703HDH
プロジェクター ユーザーガイド
製品番号 VS17690
型番：PX703HD | PX703HDH
ViewSonic® 製品をお買い上げいただきありがと
うございます。
このたびは、ViewSonic® 製品をお買い上げいただきありがとうございます。
2
安全のためのご注意 - 全般
本機をご使用になる前に、次の安全のためのご注意をお読みください。
• 本書は必要なときにいつでも参照できるように、安全な場所に保管して おいてください。
• 注意や警告はすべてお読みになり、その指示に従ってください。
• 適切な通気のために、本機の周囲は最低 20" (50 cm) のスペースを保って
ください。
• 本機は通気のよい場所に設置してください。熱がこもるため、本機の上 に物を載せないでください。
• 本機は平坦な安定した場所に設置してください。本機が落下すると、ケ ガや故障の原因となります。
• 左右の傾きが 10°、または前後の傾きが 15° を超える状態では使用しない でください。
• 動作中は、プロジェクターのレンズを覗き込まないでください。強い光 線なので、視力障害を引き起こす恐れがあります。
• 本機のランプをオンにするときは、必ずレンズシャッターを開くか、レ ンズキャップを取り外してください。
• 本機が作動しているときに投写レンズを物体で塞ぐと、それが過熱して 変形したり、火災の原因となったりします。
• ランプは、動作中に非常に高温になります。ランプ部を取り外して交換 する場合は、プロジェクターの電源を切ってから 45 分間ほど放置して、 本機を常温に戻してください。
• ランプは定格寿命より長く使用しないでください。ごくまれですが、定 格寿命より長く使用すると、ランプが破裂することがあります。
• ランプ部や電子部品の交換は、必ず本機の電源プラグを抜いてから行っ てください。
• 本装置のキャビネットは開けないでください。内部には危険な電圧が流 れており、触れると死に至る場合もあります。
• 本機を動かす時には、落としたりぶつけたりしないでください。
• 本機や接続ケーブルの上に重い物を載せないでください。
• 装置を縦向きにしないでください。縦向きにするとプロジェクターが倒
れ、けがをしたり故障したりする恐れがあります。
• 本機を直射日光や熱源の熱にさらさないでください。ラジエーターやヒ ーター、ストーブ、その他の熱源（アンプなど）の近くに本機を設置す ると、本機が高温になり危険です。
• 本機の上または近くに液体を置かないでください。本機の内部に液体が こぼれると故障の原因になります。本機が濡れてしまった場合は、コン セントからプラグを抜いて、お近くのサービスセンターに補修を依頼し てください。
3
• 本機が作動しているときには、通気孔から熱風と臭気を感じる場合があ ります。これは正常な状態であり、製品の欠陥によるものではありませ ん。
• 有極プラグやアースプラグの安全対策は外さないでください。有極プラ グには 2 つのブレードがあり、1 つはもう片方よりも幅広になっていま す。アースタイプのプラグには 2 つのブレード、接地用突起が 1 つあり ます。幅広のブレードと 3 つ目の突起は安全対策用です。プラグがコン セントに合わない場合は、無理にプラグをコンセントに差し込もうとし ないでください。
• コンセントに差し込むときに、接地用突起を切除しないでください。接 地用突起は絶対に外さないでください。
• 電源コードは特にプラグ部分を踏みつけたり、強く挟んだりしないでく ださい。
• 国によっては、電源電圧が不安定な場合もあります。本機は電源が AC100 〜 240V の電圧範囲のときに安全に作動するように設計されていま
すが、停電や ±10V のサージが発生すると故障する可能性があります。 電源の電圧が変動したり、電源供給が中断したりする地域では、電源安 定器、サージプロテクタ、または無停電電源装置 (UPS) にプロジェクター を接続することをお薦めします。
• 煙、異常音、異臭が認められる場合は、直ちに本機の電源を切り販売店 または ViewSonic® にお問合せください。本機を使い続けることは危険で す。
• 付属品/アクセサリは、メーカーが指定するものだけをご使用ください。
• 長時間本機を使用しない場合は、コンセントから電源コードを抜いてく
ださい。
• 点検修理については、すべてサポートセンターにお問い合わせくださ い。
注意： この製品からは、光放射が放出される可能性があります。他の光源同
様、直接光線を見つめることはお止めください。
RG2 IEC 62471-5:2015
4
安全のためのご注意 - 天井取り付け
本機をご使用になる前に、次の安全のためのご注意をお読みください。
本機を天井に取り付ける場合は、適合する天井取り付けキットをお使いにな り、しっかりと確実に設置してください。
適合しない天井取り付けキットをお使いになると、ゲージやネジの長さが正 確でないため本機が正しく固定されず落下してしまう恐れがあります。
プロジェクター天井取り付けキットは、本機を購入された販売店でお買い求 めいただけます。また別途セキュリティ ケーブルをお求めになり、プロジ ェクターの盗難防止用ロックスロットと天井取り付けブラケットのベースを セキュリティケーブルでしっかりと繋いでおくことをお薦めします。このよ うにしておくと、万一天井取り付けブラケットが緩んでしまった場合にも、 プロジェクターを補助的に支えることができます。
5
目次
安全のためのご注意 - 全般 ....................................... 3
機能 ...................................................................................................................... 10
梱包内容 .............................................................................................................. 10
概要 .......................................................................................................... 11
プロジェクター ......................................................................................... 11
制御装置および機能 ....................................................................................... 11
接続ポート ...................................................................................................... 12
リモコン .................................................................................................... 13
制御装置および機能 ....................................................................................... 13

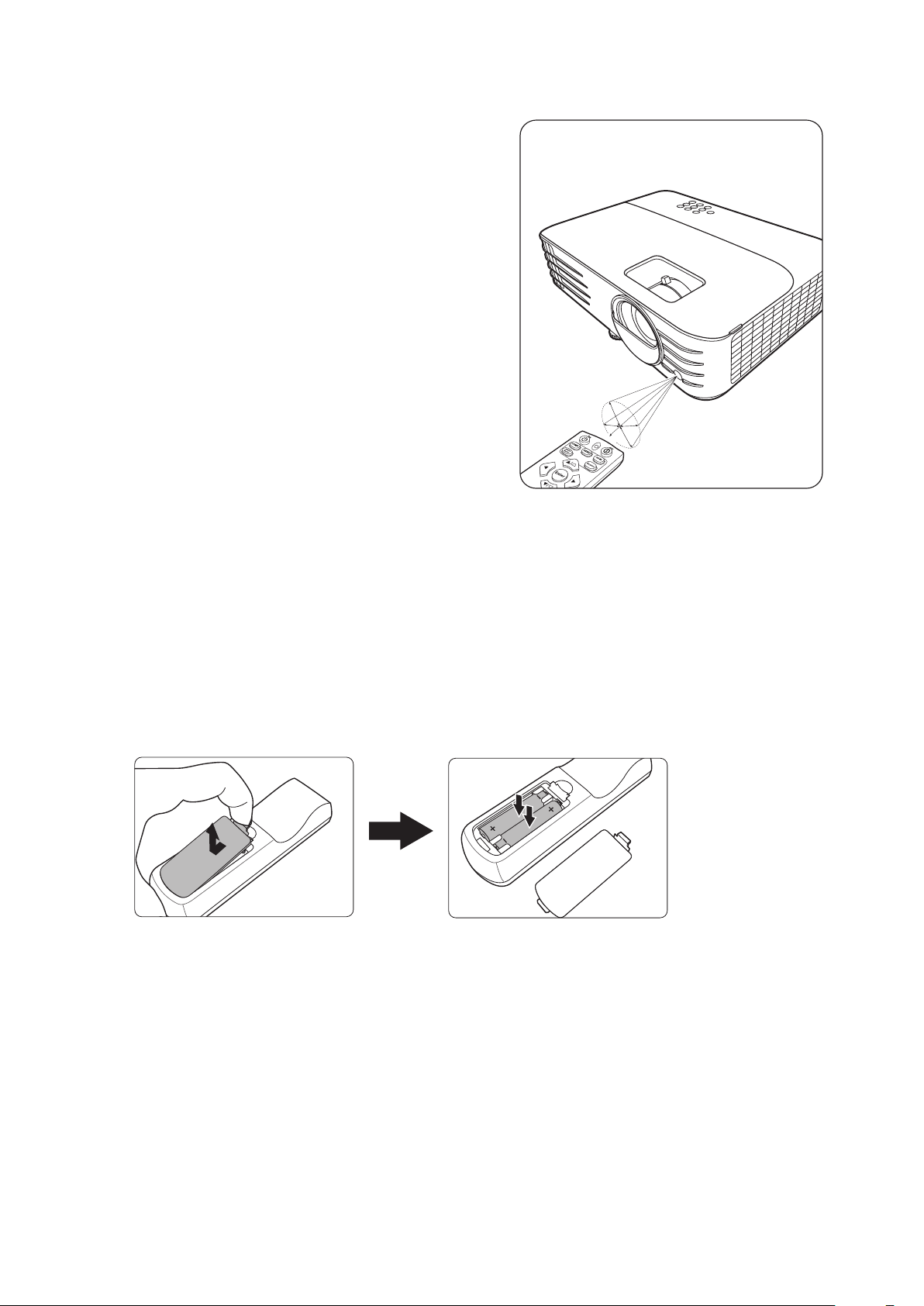

リモコンの有効範囲 ....................................................................................... 14
リモコンの電池の交換 .................................................................................... 14
初期設定 ................................................................... 15
設置場所の選択 ..................................................................................................15
投写サイズ .......................................................................................................... 16
16:9 スクリーンの 16:9 画像 .................................................................................... 16
4:3 スクリーンの 16:9 画像 ...................................................................................... 17
プロジェクターの取り付け ..............................................................................18
不正使用の禁止 ..................................................................................................19
セキュリティスロットの使い方 ....................................................................... 19
パスワード機能を使う ....................................................................................... 20
パスワードの設定 ..................................................................................................... 20
パスワードの変更 ..................................................................................................... 21
パスワード機能を無効にする ................................................................................. 21
パスワードを忘れた場合 ......................................................................................... 22
パスワード呼び出し手順 ......................................................................................... 22
コントロールキーをロックする ....................................................................... 23
6
接続 .......................................................................... 24
電源に繋ぐ .......................................................................................................... 24
ビデオ入力源への接続 ......................................................................................25
HDMI 接続 ............................................................................................................ 25
コンピューター入力源への接続 ......................................................................26
VGA 接続 ............................................................................................................... 26
VGA 出力接続 ....................................................................................................... 26
オーディオ接続 ..................................................................................................27
操作 .......................................................................... 28
プロジェクターの電源をオン/オフにする .....................................................28
プロジェクターの起動 ....................................................................................... 28
初回アクティベーション ......................................................................................... 28
プロジェクターをシャットダウンする ........................................................... 29
入力源の選択 ...................................................................................................... 30
投写画像の調整 ..................................................................................................31
高さと投写角度の調整 ............................................................................................. 31
画像の自動調整......................................................................................................... 31
画像サイズと明瞭さの微調整 ........................................................................... 31
キーストーンの補正 ........................................................................................... 32
投写画像の操作性 ............................................................................................... 32
画像を隠す .......................................................................................................... 33
メニュー機能 ........................................................... 34
一般的なオンスクリーン ディスプレイ (OSD) メニューの操作 ................... 34
オン スクリーン ディスプレイ (OSD) メニュー構造 ...................................... 35
表示メニュー ...................................................................................................... 40
画像メニュー ...................................................................................................... 43
電源管理メニュー ..............................................................................................47
基本メニュー ...................................................................................................... 50
詳細メニュー ...................................................................................................... 52
システムメニュー ..............................................................................................55
情報メニュー ...................................................................................................... 57
7
付録 .......................................................................... 58
仕様 ...................................................................................................................... 58
本機サイズ ........................................................................................................... 59
タイミングチャート ..........................................................................................59
アナログ RGB ....................................................................................................... 59
HDMI (PC) .............................................................................................................. 61
HDMI（ビデオ） ................................................................................................. 62
IR 制御表 .............................................................................................................. 63
アドレスコード ..................................................................................................64
RS-232 コマンド表 .............................................................................................. 65
ピン割り当て ....................................................................................................... 65
インターフェイス ............................................................................................... 65
コマンド表 ........................................................................................................... 65
用語集 .................................................................................................................. 72
トラブルシューティング ..................................................................................75
一般的な問題 ....................................................................................................... 75
LED インジケーター ............................................................................................ 76
メンテナンス ...................................................................................................... 77
全般的な注意 ....................................................................................................... 77
レンズのお手入れ ............................................................................................... 77
ケースのお手入れ ............................................................................................... 77
プロジェクターの保管 ....................................................................................... 77
おことわり ........................................................................................................... 77
ランプ情報 .......................................................................................................... 78
ランプ時間 ........................................................................................................... 78
ランプ寿命を延長する ....................................................................................... 78
ランプの交換タイミング ................................................................................... 79
ランプの交換 ....................................................................................................... 79
8
規制および補修情報 ................................................ 80
コンプライアンス情報 ......................................................................................80
FCC 準拠宣言 ........................................................................................................ 80
Industry Canada Statement ................................................................................... 80
ヨーロッパ諸国における CE 準拠 ..................................................................... 80
RoHS2 準拠宣言 ................................................................................................... 81
インドの有害物質に関する制限 ....................................................................... 82
廃棄処分について ............................................................................................... 82
著作権情報 .......................................................................................................... 83
カスタマーサービス ........................................................................................... 84
限定保証 ............................................................................................................... 85
9
はじめに
ViewSonic PX703HD/HDH はホームエンターテイメント向けに驚異的な性能を 発揮する、フル HD 1080p 解像度を備えた高輝度 3500 ANSI Lumens プロジェ クターです。専用の SuperColor™ テクノロジーにより可能となる高色域が、 どのような環境においても美しい映像を再現します。
機能
• ランプ寿命 20,000 時間。
• 一定期間信号の入力が検出されなければランプの電力消費量を最大 60% まで削減する省エネ機能。
• USB Type A を使ったファームウェアアップデート。
• HDMI ワイヤレスハードウェアキーおよび電源でストリーミングできる USB Type A ポート。
• 目的に応じて切り替えられる 7 種類のカラーモード。
• プレゼンテーション時間を管理しやすいプレゼンテーションタイマー。
• リモコンによる縦レンズシフトが可能です。
• 3D ディスプレイ対応。
• 省エネモードがオンのとき、電力消費量が 0.5 W 以下。
• 直ちに信号検出ができるクイック自動検索機能。
• 最善の画質で表示するワンキー自動調整機能（アナログ信号のみ）。
• デジタル キーストーン補正。
• 10.7 億色を表示可能。
• 言語を選択できるオンスクリーンディスプレイ (OSD) メニュー。
• HDMI CEC (Consumer Electronics Control) 機能は、プロジェクターとプロジ
ェクターの HDMI 入力に接続された CEC 互換の DVD プレーヤー機器との 間で電源のオン/オフを同期します。
梱包内容
• プ ロジェクター
• 電 源コード
• リモコンと電池
• クイックスタートガイド
• ビデオケーブル
注： 同梱されている電源コードおよびビデオケーブルは、国により形状が異な
る場合があります。詳細は、販売店へお問合せください。
10
概要
EXIT
MENU
SOURCE
ENTER
BLANK
MODE
COLOR
プロジェクター
制御装置および機能
温度インジケーターライト
電源インジケ ーターライト
通気（熱風 排気）
投写レンズ
リモート IR センサー
ランプインジケーターライト
フォーカス リング
ズーム リング
キー 説明
[ ] 電源 [ / ] 台形補正キー
[ / / / ] 左/右/上/下
Menu/Exit オン スクリーン ディスプレイ (OSD) メニューをオン/オフ
Source 入力源選択バーを表示します。 Blank スクリーンの画像を非表示にします。 Enter OSD メニューが有効なとき、選択した OSD メニューアイ
[ ] 音量を上げる [ ] 音量を下げる
Color Mode カラーモード選択バーを表示します。
スタンバイモードと電源オンの状態を切り替えます。 投写角度によって生じる画像の歪みを手動で修正します。
オンスクリーン ディスプレイ (OSD) メニューが有効なと き、メニューアイテムを選択し、調整を行うことができ ます。
にします。
テムを有効にします。 音量を上げます。
音量を下げます。
11
接続ポート
1 2 3 4 5 6 7 8
AC 電源コード差し 込み口
天井取り付け穴
高さ調整用脚
ポート 説明
1 AUDIO OUT オーディオ信号出力ソケット。 2 AUDIO IN オーディオ信号入力ソケット。 3 HDMI 1 HDMI ポート。 4 HDMI 2 HDMI ポート。 5 USB 5V/1.5A Out (Service) 電源用 USB Type A ポート。
6 COMPUTER IN
1
RGB (PC) 信号入力ソケット。
セキュリティ スロット
セキュリティ バー
7 MONITOR OUT
1
RGB (PC) 信号出力ソケット。
8 RS-232 RS-232 制御ポート。
1 - PX703HDの場合に利用可能
12
リモコン
制御装置および機能
ボタン 説明
[ / ] 台形 補正キー
投写角度によって生じる画 像の歪みを手動で修正しま す。
ボタン 説明
On/ Off
COMP
VIDEO HDMI
2
スタンバイモードと電源オ ンの状態を切り替えます。
表示するソースを COMPUTER IN ポートから選 択します。
使用不可。 表示するソースを HDMI 1
または HDMI 2 ポートから 選択します。再度このボタ ンを押すと、順に 2 つのポ ートが切り替わります。
Enter
左/ 右
上/ 下
Menu
（情報）
Exit
Aspect
Freeze Pattern
Blank
PgUp（ペー ジを上へ）/ PgDn（ペー
ジを下へ）
Eco Mode
（音量を
上げる）
（音量を
下げる）
（ミュー
ト）
選択した OSD メニューアイ テムを有効にします。
メニュー アイテムを選択 し、調整を行います。
OSD メニューをオン/オフに します。または、前の OSD メニューに戻ります。
情報メニューを表示しま す。
メニュー設定を保存して終 了します。
縦横比選択バーを表示しま す。
投写画像を静止します。 埋め込みテストパターンを
表示します。 スクリーンの画像を非表示
にします。 ページを上げる/下げ
るコマンド（Microsoft PowerPoint など）に応答す るディスプレイ ソフトウェ ア プログラム（接続した PC で）を操作します。
注： PC 入力信号が選択され
た場合にのみ使用でき
ます。 Eco モードを選択します。 音量を上げます。
音量を下げます。
本機の音声のオン/オフを 切り替えます。
投写画像のサイズを拡大し ます。
Auto Sync
Source
2 - PX703HDの場合に利用可能
表示画像に最適なタイミン グを自動的に決定します。
ソース選択バーを表示しま す。
Color Mode
13
投写画像のサイズを縮小し ます。
カラーモード選択バーを表 示します。
リモコンの有効範囲
リモコンを確実に操作するためには、次の 手順に従ってください。
1. リモコンは本機の IR リモコン センサー
に対して垂直に 30° 以内の角度に持たな ければ、正しく作動しません。
2. リモコンとセンサーの距離は、8 メート
ル（26 フィート）以内でなければなりま せん。
約 30°
注： 赤外線 (IR) リモコン センターの位置に
ついては、図をご覧ください。
リモコンの電池の交換
1. リモコンの裏面にある窪みを押して電池カバーをスライドさせると、電池
カバーが外れます。
2. 古い電池を取り出して（該当する場合）、2 個の AAA（単 4）電池を挿入
します。
注：電池の極性に注意してください。
3. 再びカバーを元に戻してください。
注：
• 熱すぎたり、寒すぎたり、あるいは湿度の高い環境の中に長期間リモコン
と電池を放置しないでください。
• 電池メーカーが推奨するものと同じか、または同種の電池以外は使用しな
いでください。
• また、使用済みの電池は各自治体の回収規則にしたがって廃棄してくださ
い。
• 電池が完全に消耗してしまったり、またはリモコンを長期間使用しないと
きには、リモコンのコントロール部分が破損しないように電池は外してお いてください。
14
初期設定
ここでは、本機の設定について説明します。
設置場所の選択
お好みや部屋のレイアウトに応じて設置場所を決めてください。次の点に配 慮してください。
• スクリーンのサイズと位置。
• コンセントの位置。
• 本機とその他の機器の間の位置と距離。
本機は次のような設置状態で使うことができます。
フロント投映
スクリーンの正面に床に近い位置に 設置します。
天吊正面
スクリーンの正面に天井から上下逆 さに吊り下げて設置します。
天吊背面
スクリーンの背面に天井から上下逆 さに吊り下げて設置します。
リア投映
スクリーンの背面から床に近い位置 に設置します。
1
1
1 - 専用の背面投写用スクリーンが必要です。
15
投写サイズ
注： 本機のネイティブ解像度については、58 ページの「仕様」を参照してくだ
さい。
• 16:9 スクリーンの 16:9 画像
(b)
(a)
(d)
(c)
(f)
(e)
• 4:3 スクリーンの 16:9 画像
(b)
(a)
(d)
(c)
(f)
(e)
注： (e) = スクリーン / (f) = レンズの中心
16:9 スクリーンの 16:9 画像
(a)
(e)
(f)
(c)
(d)
(b)
(a)
(e)
(f)
(c)
(d)
(b)
(a) スクリー
ンサイズ
(b) 投写距離 (c) 画像の
最小 最大 最小 最大
高さ
(d) 縦オフセット
インチ mm インチ mm インチ mm インチ mm インチ mm インチ mm
60 1524 59 1491 76 1938 29 747 2.9 74.7 2.9 75 70 1778 68 1739 89 2261 34 872 3.4 87.2 3.4 87 80 2032 78 1987 102 2584 39 996 3.9 99.6 3.9 100
90 2286 88 2236 114 2907 44 1121 4.4 112.1 4.4 112 100 2540 98 2484 127 3229 49 1245 4.9 124.5 4.9 125 110 2794 108 2733 140 3552 54 1370 5.4 137.0 5.4 137 120 3048 117 2981 153 3875 59 1494 5.9 149.4 5.9 149 130 3302 127 3229 165 4198 64 1619 6.4 161.9 6.4 162 140 3556 137 3478 178 4521 69 1743 6.9 174.3 6.9 174 150 3810 147 3726 191 4844 74 1868 7.4 186.8 7.4 187 160 4064 156 3975 203 5167 78 1992 7.8 199.2 7.8 199 170 4318 166 4223 216 5490 83 2117 8.3 211.7 8.3 212 180 4572 176 4472 229 5813 88 2241 8.8 224.1 8.8 224 190 4826 186 4720 242 6136 93 2366 9.3 236.6 9.3 237 200 5080 196 4968 254 6459 98 2491 9.8 249.1 9.8 249
16
4:3 スクリーンの 16:9 画像
(a) スクリー
ンサイズ
(b) 投写距離 (c) 画像の
最小 最大 最小 最大
高さ
(d) 縦オフセット
インチ mm インチ mm インチ mm インチ mm インチ mm インチ mm
60 1524 54 1368 70 1779 27 686 2.7 69 2.7 69
70 1778 63 1596 82 2075 32 800 3.2 80 3.2 80
80 2032 72 1824 93 2371 36 914 3.6 91 3.6 91
90 2286 81 2052 105 2668 41 1029 4.1 103 4.1 103
100 2540 90 2280 117 2964 45 1143 4.5 114 4.5 114 110 2794 99 2508 128 3261 50 1257 5.0 126 5.0 126 120 3048 108 2736 140 3557 54 1372 5.4 137 5.4 137 130 3302 117 2964 152 3854 59 1486 5.9 149 5.9 149 140 3556 126 3192 163 4150 63 1600 6.3 160 6.3 160 150 3810 135 3420 175 4446 68 1715 6.8 171 6.8 171 160 4064 144 3648 187 4743 72 1829 7.2 183 7.2 183 170 4318 153 3876 198 5039 77 1943 7.7 194 7.7 194 180 4572 162 4104 210 5336 81 2057 8.1 206 8.1 206 190 4826 171 4332 222 5632 86 2172 8.6 217 8.6 217 200 5080 180 4560 233 5929 90 2286 9.0 229 9.0 229
注： 光学部品の偏差のため、これらの数字には 3% の公差があります。本機を
完全に取り付ける前に、投写サイズと距離を実際にテストしてみることを お勧めします。
17
プロジェクターの取り付け
65.89
注： サードパーティの取り付けキットをご使用になる場合は、正しいサイズの
ネジをお使いください。ネジサイズは取り付けプレートの厚さによって決 まります。
1. 最も安全に設置するためには、ViewSonic® 製壁または天井取り付けキット
をお使いください。
2. 本機を取り付けるためのネジは、次の仕様を満たしている必要がありま す。
• ネジタイプ：M4 x 8
• ネジの最大長：8 mm
65.89
113.54 60.01
注：
• 本機を熱源の近くに設置しないでください。
• 天井と床の間は 10 cm 程度の隙間を確保してください。
18
不正使用の禁止
本機には盗難、不正使用、誤設定を防止するための機能がいくつか搭載され ています。
セキュリティスロットの使い方
本機を盗難から守るために、本機を動かないものに固定するセキュリティス ロットをお使いください。
以下に、製品ロック用セキュリティスロットの設定例を紹介します。
注： 本機を天井に取り付けてある場合、セキュリティスロットは安全のための
固定機能として使用することができます。
19
パスワード機能を使う
不正アクセスや不正使用を防止するために、本機にはパスワードオプション が搭載されています。パスワードはオン スクリーン ディスプレイ (OSD) メ ニューで設定します。
注： パスワードは書き留めておいて、安全な場所に保管しておいてください。
パスワードの設定
1. Menu を押して OSD メニューを開き、システム > セキュリティ設定 > Enter
を押します。
2. 電源ロックを選択し、 / を押し てオンを選択します。
3. 右図に示す通り、4 つの矢印キー （ 、 、 、 ）はそれぞれ 4 つ の数字（1、2、3、4）を示してい ます。矢印キーを使って 6 桁のパ スワードを設定してください。
4. 新しいパスワードを再度入力して新しいパスワードを確認してください。 パスワードの設定が完了すると、オン スクリーン ディスプレイ (OSD) メ ニューはセキュリティ設定ページに戻ります。
5. Exit を押すと OSD メニューが閉じます。
注： パスワードを設定した後は、本機を起動する度に正しいパスワードを入力
する必要があります。
2020
パスワードの変更
1. Menu を押して OSD メニューを開き、システム > セキュリティ設定 >
パスワードの変更を選択します。
2. Enter を押すと、「現在のパスワード」というメッセージが表示されま す。
3. 古いパスワードを入力してください。
パスワードが正しければ、「新しいパスワード」というメッセージが
表示されます。
パスワードを正しく入力しなければ、5 秒間パスワード エラーメッセ
ージが表示され、続いて「現在のパスワード」というメッセージが表 示されます。入力し直してください。キャンセルする場合は、Exit を 押します。
4. 新しいパスワードを入力します。
5. 新しいパスワードを再度入力して新しいパスワードを確認してください。
6. OSD メニューを終了するには、 Exit を押します。
注： 入力した数字は画面上にはアスタリスク (*) で表示されます。
パスワード機能を無効にする
1. Menu を押して OSD メニューを開き、システム > セキュリティ設定 >
電源ロックを選択します。
2. / を使ってオフを選択します。
3. すると「パスワードの入力」というメッセージが表示されます。現在のパ
スワードを入力してください。
パスワードが正しく入力された場合は、電源ロックの欄が「オフ」の
状態でパスワードページに戻ります。
パスワードを正しく入力しなければ、5 秒間パスワード エラーメッセ
ージが表示され、続いて「現在のパスワード」というメッセージが表 示されます。入力し直してください。キャンセルする場合は、Exit を 押します。
注： 古いパスワードは、パスワード機能を再度有効にするときに必要ですので
記録しておいてください。
21
パスワードを忘れた場合
パスワード機能を有効にすると、プロジェ クターをオンにするたびに 6 桁のパスワー ドを入力するよう要求されます。間違った パスワードを入力すると、右図のようなパ スワードエラーメッセージが 5 秒間表示さ れ、次に「パスワードの入力」というメッ セージが表示されます。
やり直すことができます。パスワードを忘れた場合は、「パスワード呼び出 し手順」を行ってください。
注： パスワード入力を続けて 5 回間違えると、本機は間もなく自動的にシャッ
トダウンします。
パスワード呼び出し手順
1. 「現在のパスワード」というメッセージ
が表示されたら、3 秒間 Auto Sync を押 し続けてください。スクリーン上にコー ド化された番号が表示されます。
2. 番号を書き留めて、プロジェクターをオ フにしてください。
3. 番号をデコードするには、お近くのサー ビスセンターにお問い合わせください。 お客様がこのプロジェクターを使用でき る正当なユーザーであることを確認する ために、購入を証明する文書の提示を求 められる場合があります。
2222
コントロールキーをロックする
プロジェクターのコントロールキーをロックしておくと、（例えばお子様に よって）本機の設定が誤って変更されるのを防止することができます。
注： パネル キー ロックがオンになっているときには、本機のコントロール
キーは電源を除き、どれも作動しません。
1. Menuを押して OSD メニューを開き、システム > パネル キー ロックを選択
します。
2. / を押して オン選択します。
3. はいを押した後で、Enter を押して確定します。
4. パネルキー ロックを解除するには、本機の を 3 秒間押します。
注： リモコンを使ってシステム > パネル キー ロックメニューに入り、オフを
選択します。
23
接続
ここでは、本機と他の装置の接続方法について説明します。
電源に繋ぐ
1. 本機の背面にある AC IN ジャックに電源コードを接続します。
2. 電源コードのプラグをコンセントに差し込みます。
注： 本体を取り付ける際は、プラグが外してあるデバイスを固定配線に接続す
るか、または本体の近くにあり容易に手の届く場所にあるコンセントに接 続してください。本体操作時にエラーが発生した場合は、コンセントから 抜いたデバイスを操作して電源をオフにするか、電源プラグをコンセント から抜いてください。
24
ビデオ入力源への接続
HDMI 接続
HDMI ケーブルをビデオ機器の HDMI ポートに接続します。ケーブルのもう 片端を本機の HDMI 1 または HDMI 2 ポートに接続します。
25
コンピューター入力源への接続
VGA 接続
VGA ケーブルをコンピューターの VGA ポートに接続します。ケーブルのも う片端を本体の COMPUTER IN ポートに接続します。
注： 一部のノートブックでは、本機に接続したとき外付けディスプレイは自動
的にはオンになりません。ノートブックの投写設定を調整する必要があり ます。
VGA 出力接続
VGA 接続を確立した後は、VGA ケーブルをモニターの VGA ポートに接続し ます。ケーブルのもう片端を本体の MONITOR OUT ポートに接続します。
注： PX703HDの場合にVGAとVGA出力が利用可能です。
26
オーディオ接続
本機にはスピーカーが搭載されていますが、外部スピーカーを本機の AUDIO OUT ポートに接続することもできます。
注： オーディオ出力は、本機の音量とミュート 設定で制御します。
27
操作
プロジェクターの電源をオン/オフにする
プロジェクターの起動
1. 本機の電源を入れるには、電源ボタンを押します。
2. ランプが点灯し、「電源オン/オフ音」が鳴ります。
3. 本機がオンになると、電源インジケーターが緑色に点灯します。
注：
• 本機が前回使用したときから完全に冷め切っていない場合は、ランプに電 力が供給されるまで約 90 秒間冷却ファンが作動します。
• ランプの寿命を延長するには、本機の電源を入れた後は 5 分間待ってから 電源を切ってください。
4. ノートブックなど、接続した装置をオンにすると、本機が起動して入力の 検出を開始します。
注： 本機が入力源を検出すると、ソース選択バーが表示されます。入力源が検
出されない場合は、「信号なし」というメッセージが表示されます。
初回アクティベーション
初めて本機を起動する場合は、画面の指示に従って OSD 言語を選択してく ださい。
28
プロジェクターをシャットダウンする
1. 電源または Off ボタンを押すと、電源または Off ボタンを再度押すよう促 す確認メッセージが表示されます。また、他のボタンをどれでも押すと操 作がキャンセルされます。
注： 最初に押してから数秒以内に応答しなければ、メッセージは自動的に消え
ます。
2. 冷却処理が完了したら、「電源オン/オフ音」が鳴ります。
3. 長時間本機を使用しない場合は、コンセントから電源コードを抜いてくだ
さい。
注：
• ランプを保護するため、冷却処理中は本機はコマンドに反応しません。
• 本機のシャットダウンが完了するまでは、電源コードを抜かないでくださ
い。
29
入力源の選択
本機には同時に複数の装置を接続することができます。ただし一度に表示で きる装置は 1 台です。
本機に自動的に入力源を検出させるには、システムメニューでクイック自動 検索機能がオンになっているか確認してください。
また、入力源を使用すると、リモコンのソース選択ボタンの 1 つを押して信 号を手動で選択したり、使用可能な入力信号を切り替えることもできます。
入力源を手動で選択するには、次の手順に従ってください。
1. Source を押すと、ソース選択メニューが表示されます。
2. 任意の信号が選択されるまで / を押し、次に Enter を押します。
3. 信号が検出されたら、選択したソース情報が画面に数秒間表示されます。
注： 本機に複数のデバイスが接続されている場合は、ステップ 1-2 を繰り返す
と別の信号を検出することができます。
30
投写画像の調整
高さと投写角度の調整
本機には高さ調整用脚が 1 個付いています。高さ調整用脚を調節すると、本 機の高さと縦投写角度も変わります。投写画像の位置を調整するためには、 高さ調整用脚をゆっくりと調整します。
画像の自動調整
場合によっては、画質を最適化する必要が生じることもあります。これを実 行するには、リモコンの Auto Sync を押します。組み込みのインテリジェン ト自動調整機能により周波数およびクロックの値が再調整され、5 秒以内に 最適な画質が得られます。
完了したら、現在の入力源情報が左隅に 3 秒間表示されます。
注： この機能は PC D-Sub 入力信号（アナログ RGB/COMPUTER IN）が選択され
ている場合にしか使用できません。
画像サイズと明瞭さの微調整
投写されたイメージのサイズを調整するには、ズームリングを使用します。
画像の明瞭さを調整するには、フォーカスリングを使用します。
31
キーストーンの補正
EXIT
MENU
SOURCE
ENTER
BLANK
MODE
COLOR
台形補正とは、まっすぐに投写されなかったために、投写画像の上部または 下部のいずれかが明らかに長くなってしまう状態のことです。 これを修正するには、本機の高さを調整するほか、次のいずれかを行うこと もできます。
1. プロジェクターまたはリモコンの台形補正キーを使って台形補正ページを 表示します。
2. 台形補正ページが表示されたら、 を押して画像上部の台形歪みを補正 します。 を押すと、画像の下部の歪みが補正されます。
投写画像の操作性
リモコンを使用することでレンズを縦方向に +/- 5% シフトできますので、 操作者が実際に動いたり、プロジェクターに触れる必要がありません。この 機能は、本機を天井に取り付ける場合に特に便利です。
32
画像を隠す
プロジェクターかリモコンの Blank を押すとスクリーンの画像が消えるた め、聴衆の関心をすべて講演者に向けることができます。プロジェクターま たはリモコンのキーをどれでも押すと、画像を再開することができます。
注 意： 投写中に投写レンズを他の物体で覆わないでください。その物体が過熱
し変形したり、火災の原因となり危険です。
33
メニュー機能
ここでは、オンスクリーン ディスプレイ (OSD) メニューとそのオプションに ついて説明します。
一般的なオンスクリーン ディスプレイ (OSD) メニューの 操作
注： 本書に掲載される OSD のスクリーンショットは参照用であり、実際の仕
様とは異なる場合があります。次の OSD 設定の一部はご使用いただけな い場合があります。プロジェクターの OSD をご参照ください。
本機には各種調整や設定が行える、オンスクリーン ディスプレイ (OSD) メニ ューが備わっています。プロジェクターかリモコンの Menu を押すと表示さ れます。
1. / を押して、メインメニューを選択します。次に、Enter を押すか、
/ を使ってサブメニュー リストを開きます。
2. / を押してメニューオプションを選択します。次に、Enter を押してそ
のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
34
オン スクリーン ディスプレイ (OSD) メニュー構造
メイン メニュー
表示
サブメニュー メニューオプション
縦横比 自動
4:3
16:9
16:10
ネイティブ 台形補正 -40~40 レンズシフト -20~20 位置 位相 水平サイズ ズーム 0.8X ~2.0X オーバースキャン オフ /1/2/3/4/5
1
1
1
X：-5 ~ 5、Y：-5 ~ 5
0~31
-15~15
画像
3X Fast Input 非アクティブ
アクティブ カラーモード 最大輝度
スポーツ
標準
ゲーム
ムービー
ユーザー設定 1
ユーザー設定 2 輝度 0~100
コントラスト -50~50 色温度 8000K/6500K/5500K
赤ゲイン 0~100
1 - PX703HDの場合に利用可能
緑ゲイン 0~100
青ゲイン 0~100
赤オフセット -50~+50
緑オフセット -50~+50
青オフセット -50~+50
35
メイン メニュー
画像
サブメニュー メニューオプション
詳細設定 色
2
シャープネス 0~31
Gamma 1.8/2.0/2.2/2.35/
Brilliantcolor オフ /1/2/3/4/
Noise Reduction 0~31
カラーマネージメント 原色
-50~50
2.5/Cubic/sRGB
5/6/7/8/9/10
色相 彩度 ゲイン
カラー設定をリセ ット
自動電源オン 信号 無効 /VGA2/HDMI/
リセット
キャンセル
すべて CEC 無効 / 有効 ダイレクト電源オン 無効 / 有効
スマート エネルギー
自動パワーオフ 無効 /10 分 /20 分 /
30 分 スリープ タイマー 無効 /30 分 /1 時間 /
2 時間 /3 時間 /
4 時間 /8 時間 /
12 時間
省電力 無効 / 有効
スタンバイ設定 VGA ループスルー
2
オフ / オン オーディオ パススルー オフ / オン
クイック電源オフ 無効
USB A 電源 オン
2 - PX703HDの場合に利用可能
有効
オフ
36
メイン メニュー
サブメニュー メニューオプション
基本
オーディオ設定 ミュート オフ / オン
オーディオ音量 0~20 電源オン / オフ音 オフ / オン
プレゼンテーショ ン タイマー
パターン オフ
タイマー間隔 1~240 分 タイマー表示 常に使用する /1 分 /
2 分 /3 分 /
常に使用しない タイマーの位置 タイマーのカウント
方法 サウンドによる通知 オフ / オン カウント開始 / オフ
テストカード
左上 / 左下 / 右上 / 右下
減少 / 増加
詳細
画面オフタイマー 無効 /5 分 /10 分 /15 分 /20 分 /25 分 /30 分 メッセージ オフ
オン
スプラッシュ スク リーン
3D 設定 3D 同期 自動
黒 青
ViewSonic
オフ
フレームシーケンシ
ャル
フレームパッキング
上‐下
横に並べる
3D 逆同期 無効 / 逆転 3D 設定を保存 はい / いいえ
HDMI 設定 HDMI フォーマット 自動 /RGB/YUV
HDMI 範囲
自動 / 拡張 / ノーマル
37
メイン メニュー
サブメニュー メニューオプション
詳細
システム
ランプ設定 ランプモード ノーマル /Eco/
Dynamic Eco/
SuperEco+
ランプ時間のリセット リセット /キャンセル ランプ時間情報 ランプ使用時間
ノーマル
Eco
Dynamic Eco
SuperEco+
ランプ時間（低）
設定をリセット リセット
キャンセル
言語 多言語 OSD 選択 プロジェクターの
投写位置
フロント投映 リア投映 天吊背面 天吊正面
メニュー設定 メニュー表示時間 5 秒 /10 秒 /15 秒 /
20 秒 /25 秒 /30 秒 メニュー位置 中央 / 左上 / 右上 /
左下 / 右下
38
メイン メニュー
サブメニュー メニューオプション
システム
情報
高地対応モード オフ
オン
クイック自動検索 オフ
オン
セキュリティ設定 パスワードの変更
電源ロック オフ / オン
パネル キー ロック オフ
オン
リモコン コード 操作方式 RS-232
ボーレート 2400/4800/9600/14400/19200/38400/
ソース
1/2/3/4/5/6/7/8
USB
57600/115200
カラーモード 解像度 カラーシステム ファームウェアバ
ージョン
3X Fast Input
S/N
39
表示メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使って表示メニューを選択します。次に、Enter を押すか、 / を
使って表示を開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
40
メニューオプション
説明
縦横比
自動 イメージを本機本来の解像度の水平幅に合わせて表示し ます。これは入力イメージが 4:3 でも 16:9 でもなく、画 像の縦横比を変えずにスクリーンを有効に活用したいと きに便利です。
4:3
スクリーンの中央が 4:3 の縦横比になるようにイメージを 調整します。これは縦横比を変更せずにすむため、ある 種のコンピューターモニター、標準精度の TV、縦横比 4:3 の DVD ムービーなどの 4:3 イメージに適しています。
16:9
スクリーンの中央が 16:9 の縦横比になるようにイメージ を調整します。この設定は、縦横比を変更する必要がな いため高精度 TV など、すでに縦横比が 16:9 になっている イメージに適しています。
16:10
スクリーンの中央が 16:10 の縦横比になるようにイメージ を調整します。これは縦横比を変更する必要のない、縦 横比 16:10 の画像に適しています。
台形補正
レンズシフト
位置
ネイティブ イメージはその本来の解像度で投写され、表示エリアに 合わせてリサイズされます。低解像度の入力信号の場合 は、投写画像が本来のサイズで表示されます。
台形補正とは、まっすぐに投写されなかったために、投 写画像の上部または下部のいずれかが明らかに長くなっ てしまう状態のことです。
プロジェクターの設置場所を柔軟に選択できます。リモ コンを使って、画像を歪ませることなく上下にシフトで きます。
投写イメージの位置を調整します。
注：
• この機能は PC 入力信号が選択されている場合にしか 使用できません。
• 調整範囲はタイミング毎に異なります。
41
メニューオプション
説明
位相
水平サイズ
ズーム オーバースキャン
3X Fast Input
画像の歪みを減少させるためにクロック位相を調整しま す。
注： この機能は PC 入力信号が選択されている場合にしか使用
できません。
イメージの幅を調整します。
注： この機能は PC 入力信号が選択されている場合にしか使用
できません。
投写画像を拡大し、画像内をナビゲートできます。 オーバースキャン率を 0% から 5% の範囲で調整します。
注： この機能はコンポジット ビデオまたは HDMI 入力信号が
選択されている場合にしか使用できません。
この機能は、フレームレートを下げたいときに有効で す。ネイティブタイミングでは応答時間が早くなりま す。有効にすると、次の設定が初期値に戻されます：縦 横比、位置、ズーム、オーバースキャン。
注： この機能は、ネイティブのタイミング入力信号が選択され
ている場合にしか使用できません。
42
画像メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使って画像メニューを選択します。次に、Enter を押すか、 / を
使って画像を開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
43
メニューオプション
説明
カラーモード
最大輝度 画像の輝度を最大限明るくします。このモードは、輝度 を最高に明るくする必要がある環境に適しています（本 機を明るい部屋で使用する場合など）。
スポーツ 明るい照明の中でのスポーツ観戦向けに設計されていま す。
標準 日中の標準の環境のときに選択します。
ゲーム 明るいリビングでビデオゲームを楽しむのに最適です。
ムービー このモードはやや暗めの部屋で、PC 入力を介してデジタ ルカメラや DV からカラームービーやビデオクリップを再 生するのに適しています。
ユーザー設定 1/ユーザー設定 2 カスタマイズした設定を呼び出します。ユーザー設定 1/ ユーザー設定 2 を選択した後は、選択した入力信号に応 じて画像メニューの中の一部のサブメニューを調整でき るようになります。
輝度
コントラスト
値を高くするほどイメージの輝度が増加します。 画像の黒いエリアは純粋 な黒として、暗いエリア の詳細はより鮮明に表示 するために調整します。
ピークホワイト レベルを 設定する前に、輝度設定 を調整しておきます。
44
メニューオプション
説明
色温度
詳細設定
8000K
画像を青みがかった白で表示します。
6500K
標準の白を維持します。
5500K
画像を赤みがかった白で表示します。
カスタム色温度を設定するには、次の項目を調整できま す。
赤ゲイン/緑ゲイン/青ゲイン 赤、緑、青のコントラストレベルを調整します。
赤オフセット/緑オフセット/青オフセット 赤、緑、青の輝度レベルを調整します。
色 設定を下げると、彩度が低くなります。設定が高すぎる と、色が濃すぎて非現実的な色になってしまいます。
シャープネス 値を高くすると画像がよりシャープになり、値を下げる と画像はソフトなイメージになります。
Gamma
ガンマとは、本機のグレイスケール レベルの輝度レベル のことです。
Brilliantcolor
この機能は新しい色処理アルゴリズムとシステムレベル での向上を利用して、投写映像によりリアルで鮮やかな 色を提供すると共に、明るさをより高めることができま す。ビデオや自然のシーンでよく見られる中間調イメー ジであれば、50% 以上も輝度を上げることができますの で、リアルで自然な色を再現することが可能です。高画 質が必要な場合は、必要に応じてレベルを調整してくだ さい。
45
メニューオプション
説明
詳細設定
カラー設定を リセット
Noise Reduction
異なるメディアプレーヤによる電気画像ノイズを軽減 します。値を高くするほどノイズが少なくなります。 （HDMI 入力信号が選択された場合にのみ使用できます。）
カラーマネージメント 重役会議室、レクチャシアター、ホームシアターなど、 照明レベルを調整できる場所に設置した場合に限り、カ ラーマネージメントが必要となります。カラーマネージ メントを使用すると、色をより正確に再現するために、 より詳細に色を調整することができます。先に原色を選 択し、色相、彩度およびゲインで範囲/値を調整します。
現在の画像設定を工場出荷時の値に戻します。
46
電源管理メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使って電源管理メニューを選択します。次に、Enter を押すか、
/ を使って電源管理を開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ
のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
47
メニューオプション
説明
自動電源オン
信号
VGA/HDMI を選択すると、VGA/HDMI ケーブルから VGA/ HDMI 信号が入力されると、本機が自動的にオンになりま
す。また、すべてを選択すると、VGA 信号か HDMI 信号 を受信すると同時に本機が自動的にオンになります。
CEC
本機は、HDMI 接続を介して電源のオン/オフ操作を同期 できる CEC (Consumer Electronics Control) 機能に対応して います。つまり、CEC 機能に対応しているデバイスがプロ ジェクターの HDMI 入力に接続されていると、プロジェ クターの電源を切ったときには、接続したデバイスの電 源も自動的に切れます。接続してあるデバイスの電源を 入れると、本機の電源も自動的に入ります。
注：
• CEC 機能を正常に機能させるには、HDMI ケーブルで デバイスを本機の HDMI 入力に正しく接続すると CEC 機能が有効になります。
スマート エネルギー
• 接続したデバイスによっては、CEC 機能が作動しない 場合があります。
ダイレクト電源オン 電源コードから電源が供給されると、本機は自動的にオ ンになります。
自動パワーオフ 指定した時間を経過しても入力信号が検出されないとき には、不要にランプの寿命を消耗しないように自動的に 本機の電源をオフにします。
スリープ タイマー 指定した時間を経過したら、不要にランプの寿命を消耗 しないように自動的に本機の電源をオフにします。
省電力 入力源が検出されなければ、消費電力量は低減されま す。有効を選択すると、5 分間信号が検出されなければ本 機のランプモードは SuperEco+ モードに変わります。この ことは、ランプの寿命を延長するのにも役立ちます。
48
メニューオプション
説明
スタンバイ設定
クイック電源オフ
USB A 電源
以下の機能は、スタンバイモード（接続されているがオ ンになっていない状態）で使用することができます。
VGA ループスルー
オンを選択すると、本機は COMPUTER IN から受信した信
号のみ出力します。 オーディオ パススルー
オンを選択すると、AUDIO IN および AUDIO OUT ソケット
が正しい機器に接続されている場合に本機はオーディオ 信号を出力します。
有効 シャットダウンした後は、冷却処理は行いません。
無効 シャットダウンした後、通常の冷却処理を行います。
注： 本機の電源を切った直後に再起動しようとすると、再起動
できずに冷却処理が再度実行されます。
オンのとき、USB Type A ポートは電力を供給し、
操作方式が自動的に RS-232 に切り替わります。
49
基本メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使って基本メニューを選択します。次に、Enter を押すか、 / を
使って基本を開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
メニューオプション
オーディオ設定
説明
ミュート
オンを選択すると、本機の内部スピーカー、またはオー
ディオ出力端子から出力されるボリュームが一時的にオ フになります。
オーディオ音量 本機の内部スピーカーの音量レベル、またはオーディオ 出力ジャックから出力される音量を調整します。
電源オン/オフ音 起動時とシャットダウン時のリングトーンをオン/オフに します。
50
メニューオプション
説明
プレゼンテーショ ン タイマー
プレゼンテーションタイマーはプレゼンテーション時間 をスクリーン上に表示して、発表者が上手く時間管理で きるようにします。
タイマー間隔 時間範囲を設定します。すでにタイマーがオンになって いる場合は、タイマー間隔をリセットするとタイマーが カウントを新しく開始します。
タイマー表示 次の時間範囲で画面にタイマーを表示できるようにします。
 常に使用する：プレゼンテーション中、常にタイマーを
スクリーン上 に 表示します。
1分/2分/3分：タイマーを最後の 1/2/3 分間だけ表示し
ます。
 常に使用しない：プレゼンテーション中、タイマーを表
示しません。
タイマーの位置 タイマーの位置を設定します。
パターン
画面オフタイマー
タイマーのカウント方法 カウントする方向を設定します。
 減少：あらかじめ設定した時間から 0 までカウント
ダウンします。
 増加：0 からあらかじめ設定した時間までカウント
を重ねます。
サウンドによる通知 サウンドによる通知を有効にします。これを選択する と、カウントダウン/アップが残り 30 秒になるとビーッと いう音が 2 回鳴り、タイムアップすると 3 回鳴ります。
カウント開始/オフ カウント開始を選択すると、タイマーが有効になりま す。オフを選択すると、キャンセルします。
画像サイズとフォーカスを調整し、投写画像の歪みをチ ェックします。
消画状態で一定期間無作動の状態が続くと、自動的に画 像に戻すことができます。消画状態にするには、プロジ ェクターかリモコンの Blank を押します。
メッセージ
スプラッシュ スクリーン
注： 投写中に投写レンズを他の物体で覆わないでください。そ
の物体が過熱し変形したり、火災の原因となり危険です。
「消画」メッセージなどのリマインダーをオン/オフにし ます。
起動時に表示されるロゴ画面をユーザーが選択すること ができます。
51
詳細メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使って詳細メニューを選択します。次に、Enter を押すか、 / を
使って詳細を開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
52
メニューオプション
説明
3D 設定
本機には、画像に深みを与えることで 3D ムービー、動 画、スポーツイベントをよりリアルにご覧いただける 3D 機能が搭載されています。3D 映像をご覧になるには、3D メガネを着用する必要があります。
3D 同期 デフォルト設定は自動で、3D コンテンツが検出された場 合は本機が自動的に適切な 3D フォーマットを選択しま す。本機が 3D フォーマットを識別できない場合は、3D モードを選択してください。
3D 逆同期 画像の深さが逆転している場合は、この機能を有効にす ると問題を解決できます。
3D 設定を保存 現在の 3D 設定を保存します。同じ解像度と入力源が選択 されていれば、3D 設定が自動的に適用されます。
注： 3D 同期機能がオンのとき：
• 投写画像の輝度レベルが下がります。
HDMI 設定
• カラーモード、ランプモード、ズーム、 オーバースキャンは調整できません。
HDMI フォーマット 接続した出力デバイスのカラースペース設定に基づい て、適切なカラースペースを選択します。
 自動：入力信号のカラースペース設定が自動的に検
出されるようにプロジェクターを設定します。
 RGB：カラースペースを RGB に設定します。  YUV：カラースペースを YUV に設定します。
HDMI 範囲 接続した出力デバイスの色域設定に基づいて、適切な HDMI 色域を選択します。
自動：プロジェクターに入力信号の HDMI 範囲を自
動的に検出させます。
 拡張：HDMI カラー範囲を 0 - 255 として設定しま
す。
 ノーマル：HDMI カラー範囲を 16 - 235 として設定し
ます。
53
メニューオプション
説明
ランプ設定
ランプモード
ノーマル：ランプを完全に明るくします。
 Eco：ランプの電力消費量を 20% 節電し、輝度を下げて
ランプの寿命を延長し、さらにファンのノイズも低減し ます。
Dynamic Eco：コンテンツの輝度レベルによっては、電力
消費量を最大 30% 節電できます。
SuperEco+：ランプの電力消費量を 60% 節電し、輝度を
下げてランプの寿命を延長し、さらにファンのノイズも 低減します。
注： ランプ温度を調整するには、ランプモードを SuperEco+
に設定すると Eco モードが4時間毎に10分間オンになり ます。
注： カラーモード色温度およびカラー設定をリセットは、
ランプモードが SuperEco+ に設定されている場合には使 用できなくなります。
ランプ時間のリセット 新しいランプに交換した後は、ランプタイマーがリセッ トされます。ランプを交換する場合は、専門のサービス 担当者にお問い合わせください。
設定をリセット
ランプ時間情報
ランプ使用時間：ランプの使用時間数が表示されます。 ランプ時間（低）：ランプ寿命が表示されます。ランプ時
間の計算方式は次のとおりです。
合計（相当）ランプ時間 = 4 x（ノーマル モードで の 使用時間）+ 2 x（Eco モードでの使用時間) + 1.67 x
（Dynamic Eco モードでの使用時間）+ 1 x（SuperEco+ モ
ードでの使用時間）
すべての設定を工場出荷時の値に戻します。 設定をリセットを使用すると、次の設定は現在の設定値 のまま維持されます：ズーム、台形補正、 レンズシフト、言語、プロジェクターの投写位置、 高地対応モード、セキュリティ設定、リモコン コード、 ボーレート。
54
システムメニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を使ってシステムメニューを選択します。次に、Enter を押すか、 / を使ってシステムを開きます。
3. / を押してメニューオプションを選択します。次に、Enter を押してそ
のサブメニューを表示します。または、 / を押して設定を調整/選択し ます。
注： サブメニュー オプションの中には、別のサブメニューもあります。それ
ぞれのサブメニューを開くには、Enter を押します。設定を調整/選択す るには、 / または / を使います。
メニューオプション
言語
プロジェクターの
説明
オンスクリーン ディスプレイ (OSD) メニューの言語を設 定します。
本機の正しい位置を選択します。
投写位置 メニュー設定
メニュー表示時間 最後に操作が行われてから OSD が表示され続ける時間を 設定します。
メニュー位置 OSD メニューの位置を選択します。
55
メニューオプション
説明
高地対応モード
クイック自動検索 セキュリティ設定
パネル キー ロック リモコン コード
海抜 1,500 m 〜 3,000 m、気温 5°C 〜 25°C の環境で本製品 を使用する場合は、高地対応モードを使用されるようお 勧めします。
注：
• 0 から 1,499 m、気温 5°C 〜 35°C の環境では高地対応 モードはご使用にならないでください。このような 環境で高地対応モードを使用すると、本機が過冷却 されてしまいます。
• 「高地対応モード」では冷却と性能を高めるため に、ファンの回転速度が早くなるためノイズが高く なります。
本機に信号を自動検出させることができます。 20 ページの「パスワード機能を使う」を参照してくださ
い。 本機のコントロールキーをロックします。 本機のリモコン コードを設定します (1~8)。本機が同時に
数台接続されている場合は、コードを切り換えると他の リモコンの干渉を受けません。リモコンコードを設定し たら、このリモコンと同じ ID に切り換えると本機を操作 できます。 リモコンのコードを切り換えるには、ID set とリモコンコ ードの番号ボタンを同時にを 5 秒以上押します。初期コ ードは 1 に設定されています。コードを 8 に切り替える と、リモコンで各プロジェクターを操作することができ ます。
操作方式
ボーレート
注： プロジェクターとリモコンに別のコードが設定されてい
る場合は、リモコンからの応答はありません。そのよう な場合は、リモコンのコードを切り換えるように促すメ ッセージが表示されます。
RS-232 ポートか USB ポートを介して、好きなコントロー ルポートを選択できます。USB、USB A 電源を選択する と、自動的にオフに切り替わります。
適切な RS-232 ケーブルを使って本機をコンピューター に接続し、RS-232 コマンドで本機を操作できるように、
ボーレートはコンピューターと同じ値に設定してくださ い。
56
情報メニュー
1. オン スクリーン ディスプレイ (OSD) メニューで Menu を押します。
2. / を押して情報メニューを開くと、その内容が表示されます。
メニューオプション 説明
ソース カラーモード 解像度 カラーシステム ファームウェアバージョン
3X Fast Input S/N
現在の縫う力源を表示します。 画像メニューで選択したモードを表示します。 入力源のネイティブ解像度を表示します。 入力システムフォーマットを表示します。 現在のファームウェア バージョンを表示します 機能がアクティブかどうかを表示します。 本機のシリアル番号を表示します。
57
付録
仕様
アイテム カテゴリー
タイプ DLP ランプ
仕様
PX703HD PX703HDH
ディスプレイサイ ズ
60"~300"（W：1.49~7.45、
T：1.94~9.69）
輝度（ルーメン） 3,500 ANSI
プロジェクター
投写率 1.127~1.46 (95" ±3%@2.36m) レンズ 光学ズーム 1.3 x ±2% ランプのタイプ OSRAM P-VIP 203/0.8 E30.5
ディスプレイ シ
1-CHIP DMD
ステム
fh：15K~102KHz、
fv：48~120Hz、
VGA
ピクセルレート：
入力信号
170MHz
fh：15K~102KHz、fv：23~120Hz、
HDMI
ピクセルレート：170MHz
解像度 ネイティブ 1920 x 1080
AC 100-240V、50/60 Hz（自動切り替
電源アダプター1入力電圧
え）
N/A
温度 0°C 〜 40°C (32°F 〜 104°F) 湿度 0% 〜 90%（結露なきこと）
操作条件
0 〜 1,499 m (5°C 〜 35°C)
高度
1,500 〜 3,000 m (5°C 〜 25°C)
温度 -20°C 〜 60°C（結露なきこと）
保管条件
湿度 0% 〜 90%（結露なきこと） 高度 0 〜 1,219 m (-20℃ 〜 30℃)
本体
312 x 108 x 222 mm
外形寸法
(W x H x D)
(12.3" x 4.3" x 8.7")
重量 本体 3.78 kg (8.33 lbs)
2
オン
300W（標準）
省エネモード
オフ < 0.5W （スタンバイ）
1
ViewSonic® 製または認定されたメーカーのアダプター以外はご使用にならないでくだ
さい。
2
テスト条件は EEI 基準に準拠しています。
58
本機サイズ
312 mm（幅）x 108 mm（高さ）x 222 mm（奥行き）
312 mm
222 mm
MENU
BLANK
EXIT
ENTER
COLOR
SOURCE
MODE
62.72 mm 91.81 mm
タイミングチャート
アナログ RGB
解像度 モード リフレッシュ
レート (Hz)
720 x 400 720 x 400_70 70.087 31.469 28.3221
640 x 480 VGA_60 59.94 31.469 25.175 対応 対応 対応
VGA_72 72.809 37.861 31.5
VGA_75 75 37.5 31.5
水平
周波数
(kHz)
クロック
(MHz)
フレームシー ケンシャル
3D 同期
上‐下 横に並べる
108 mm
VGA_85 85.008 43.269 36
800 x 600 SVGA_60 60.317 37.879 40 対応 対応 対応
SVGA_72 72.188 48.077 50
SVGA_75 75 46.875 49.5
SVGA_85 85.061 53.674 56.25
SVGA_120 (Reduce
119.854 77.425 83 対応
Blanking)
1024 x 768 XGA_60 60.004 48.363 65 対応 対応 対応
XGA_70 70.069 56.476 75
XGA_75 75.029 60.023 78.75
XGA_85 84.997 68.667 94.5
XGA_120 (Reduce
119.989 97.551 115.5 対応
Blanking)
1152 x 864 1152 x 864_75 75 67.5 108
1024 x 576 NB タイミング 60 35.82 46.966
1024 x 600 NB タイミング 64.995 41.467 51.419
1280 x 720 1280 x 720_60 60 45 74.25 対応 対応 対応
59
解像度 モード リフレッシュ
レート (Hz)
1280 x 768 1280 x 768_60 59.87 47.776 79.5 対応 対応 対応
1280 x 800 WXGA_60 59.81 49.702 83.5 対応 対応 対応
WXGA_75 74.934 62.795 106.5
WXGA_85 84.88 71.554 122.5
水平
周波数
(kHz)
クロック
(MHz)
フレームシー ケンシャル
3D 同期
上‐下 横に並べる
WXGA_120
(Reduce Blanking)
1280 x 1024 SXGA_60 60.02 63.981 108 対応 対応
SXGA_75 75.025 79.976 135
SXGA_85 85.024 91.146 157.5
1280 x 960 1280 x 960_60 60 60 108 対応 対応
1280 x 960_85 85.002 85.938 148.5
1360 x 768 1360 x 768_60 60.015 47.712 85.5 対応 対応
1440 x 900 WXGA+_60 59.887 55.935 106.5 対応 対応
1400 x 1050 SXGA+_60 59.978 65.317 121.75 対応 対応
1600 x 1200 UXGA 60 75 162 対応 対応
1680 x 1050 1680 x 1050_60 59.954 65.29 146.25 対応 対応
640 x 480@67Hz MAC13 66.667 35 30.24
832 x 624@75Hz MAC16 74.546 49.722 57.28
1024 x 768@75Hz MAC19 74.93 60.241 80
1152 x 870@75Hz MAC21 75.06 68.68 100
119.909 101.563 146.25 対応
1920 x 1080 (VESA) 1920 x 1080_60 60 67.5 148.5
60
HDMI (PC)
解像度 モード リフレッシュ
レート (Hz)
640 x 480 VGA_60 59.94 31.469 25.175 対応 対応 対応
VGA_72 72.809 37.861 31.5
VGA_75 75 37.5 31.5
VGA_85 85.008 43.269 36
720 x 400 720 x 400_70 70.087 31.469 28.3221
800 x 600 SVGA_60 60.317 37.879 40 対応 対応 対応
SVGA_72 72.188 48.077 50
SVGA_75 75 46.875 49.5
SVGA_85 85.061 53.674 56.25
SVGA_120 (Reduce
Blanking)
1024 x 768 XGA_60 60.004 48.363 65 対応 対応 対応
XGA_70 70.069 56.476 75
119.854 77.425 83 対応
水平
周波数
(kHz)
クロック
(MHz)
フレームシー ケンシャル
3D 同期
上‐下 横に並べる
XGA_75 75.029 60.023 78.75
XGA_85 84.997 68.667 94.5
XGA_120 (Reduce
Blanking)
1152 x 864 1152 x 864_75 75 67.5 108
1024 x 576 NB タイミング 60 35.82 46.966
1024 x 600 NB タイミング 64.995 41.467 51.419
1280 x 720 1280 x 720_60 60 45 74.25 対応 対応 対応
1280 x 768 1280 x 768_60 59.87 47.776 79.5 対応 対応 対応
1280 x 800 WXGA_60 59.81 49.702 83.5 対応 対応 対応
WXGA_75 74.934 62.795 106.5
WXGA_85 84.88 71.554 122.5
WXGA_120 (Reduce
Blanking)
1280 x 1024 SXGA_60 60.02 63.981 108 対応 対応
SXGA_75 75.025 79.976 135
119.989 97.551 115.5 対応
119.909 101.563 146.25 対応
SXGA_85 85.024 91.146 157.5
1280 x 960 1280 x 960_60 60 60 108 対応 対応
1280 x 960_85 85.002 85.938 148.5
1360 x 768 1360 x 768_60 60.015 47.712 85.5 対応 対応
1440 x 900 WXGA+_60 59.887 55.935 106.5 対応 対応
1400 x 1050 SXGA+_60 59.978 65.317 121.75 対応 対応
1600 x 1200 UXGA 60 75 162 対応 対応
61
解像度 モード リフレッシュ
レート (Hz)
1680 x 1050 1680x1050_60 59.954 65.29 146.25 対応 対応
640 x 480@67Hz MAC13 66.667 35 30.24
832 x 624@75Hz MAC16 74.546 49.722 57.28
1024 x 768@75Hz MAC19 75.020 60.241 80
1152 x 870@75Hz MAC21 75.06 68.68 100
1920 x 1080 (VESA) 1920 x 1080_60 60 67.5 148.5
水平
周波数
(kHz)
クロック
(MHz)
フレームシー ケンシャル
3D 同期
上‐下 横に並べる
HDMI（ビデオ）
ビデオ モード
480i 720(1440) x 480 15.73 59.94 27 対応
480p 720 x 480 31.47 59.94 27 対応 対応 対応
576i 720(1440) x 576 15.63 50 27 対応
576p 720 x 576 31.25 50 27 対応 対応 対応
720/50p 1280 x 720 37.5 50 74.25 対応 対応
720/60p 1280 x 720 45 60 74.25 対応 対応
1080/50i 1920 x 1080 28.13 50 74.25 対応
1080/60i 1920 x 1080 33.75 60 74.25 対応
1080/24P 1920 x 1080 27 24 74.25 対応 対応
1080/50P 1920 x 1080 56.25 50 148.5 対応 対応
1080/60P 1920 x 1080 67.5 60 148.5 対応 対応
解像度 水平
周波数
(KHz)
垂直
周波数
(Hz)
ドット
クロック
周波数
(MHz)
フレームシー
ケンシャル
3D 同期
フレーム
パッキング
上‐下 横に並べる
62
IR 制御表
キー フォーマ
バイト 1 バイト 2 バイト 3 バイト 4
ット
On
Off
COMP NEC-F2 83 F4 41 BE
HDMI/HDMI 1 NEC-F2 83 F4 58 A7
HDMI 2 NEC-F2 83 F4 59 A6
Auto Sync NEC-F2 83 F4 8 F7
Source NEC-F2 83 F4 40 BF
上/
左
Enter NEC-F2 83 F4 15 EA
右
下/
NEC-F2 83 F4 4F B0
NEC-F2 83 F4 4E B1
NEC-F2 83 F4 0B F4
NEC-F2 83 F4 0E F1
NEC-F2 83 F4 0F F0
NEC-F2 83 F4 0C F3
Menu NEC-F2 83 F4 30 CF
（情報）
Exit NEC-F2 83 F4 28 D7
Aspect NEC-F2 83 F4 13 EC
Freeze NEC-F2 83 F4 03 FC
Pattern NEC-F2 83 F4 55 AA
Blank NEC-F2 83 F4 7 F8
PgUp NEC-F2 83 F4 06 F9
PgDn NEC-F2 83 F4 05 FA
（ミュート）
（音量を下げる）
（音量を上げる）
（ズームイン）
NEC-F2 83 F4 97 68
NEC-F2 83 F4 14 EB
NEC-F2 83 F4 83 7C
NEC-F2 83 F4 82 7D
NEC-F2 83 F4 67 98
（ズームアウト）
Eco Mode NEC-F2 83 F4 2B D4
Color Mode NEC-F2 83 F4 10 EF
NEC-F2 83 F4 68 97
6363
アドレスコード
コード 1 83F4 コード 2 93F4 コード 3 A3F4 コード 4 B3F4 コード 5 C3F4 コード 6 D3F4 コード 7 E3F4 コード 8 F3F4
64
RS-232 コマンド表
ピン割り当て
ピン 説明 ピン 説明
1
3
5
7
9
インターフェイス
ボーレート データ長 パリティ チェック ストップビット フロー制御
コマンド表
NC
TX
GND
RTSZ
NC
2
4
6
8
RS-232 プロトコル
115200 bps（デフォルト）
8 ビット
1 ビット
RX
NC
NC
CTSZ
なし
なし
機能 タイプ 操作 コマンド
電源 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D 電源 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E
電源 書き込み オン/オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x34 0x00 0x91 電源 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E 設定をリセット 書き込み 設定をリセット 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F カラー設定をリセット 書き込み カラー設定をリ
セット
スプラッシュ スクリ ーン
スプラッシュ スクリ ーン
スプラッシュ スクリ ーン
スプラッシュ スクリ ーン
クイック電源オフ 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68 クイック電源オフ 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69
書き込み 黒 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67
書き込み 青 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68
書き込み ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69
読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68
0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87
クイック電源オフ 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69 高地対応モード 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69 高地対応モード 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A 高地対応モード 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A
65
機能 タイプ 操作 コマンド
ランプモード 書き込み ノーマル 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D ランプモード 書き込み Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E ランプモード 書き込み Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F ランプモード 書き込み SuperEco+ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70 ランプモード 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E メッセージ 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 メッセージ 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 メッセージ 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85 プロジェクターの投
写位置 プロジェクターの投
写位置 プロジェクターの投
写位置 プロジェクターの投
写位置 プロジェクターの投
写位置
3D 同期 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E 3D 同期 書き込み 自動 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F 3D 同期 書き込み フレームシーケ
3D 同期 書き込み フレームパッキ
3D 同期 書き込み 上‐下 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82 3D 同期 書き込み サイドバイサ
書き込み フロント投映 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E
書き込み リア投映 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F
書き込み 天吊背面 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60
書き込み 天吊正面 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61
読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F
0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80
ンシャル
0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81
ング
0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83
イド 3D 同期 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F 3D 逆同期 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F 3D 逆同期 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80 3D 逆同期 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80
コントラスト 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 コントラスト 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61 コントラスト 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61 輝度 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 輝度 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62 輝度 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62 縦横比 書き込み 自動 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 縦横比 書き込み 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 縦横比 書き込み 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 縦横比 書き込み 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 縦横比 書き込み ネイティブ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B
66
機能 タイプ 操作 コマンド
縦横比 書き込み サイクル 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x31 0x00 0x90 縦横比 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63 自動調整 書き込み 実行 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63 水平位置 書き込み 右へシフト 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65 水平位置 書き込み 左へシフト 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64 水平位置 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65 垂直位置 書き込み 上へシフト 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65 垂直位置 書き込み 下へシフト 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66 垂直位置 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66 色温度 書き込み 5500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66 色温度 書き込み 6500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 色温度 書き込み 8000K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69 色温度 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67 色温度- 赤ゲイン 書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x00 0x99 色温度- 赤ゲイン 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A 色温度- 赤ゲイン 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A 色温度- 緑ゲイン 書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x00 0x9A 色温度- 緑ゲイン 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x01 0x9B 色温度- 緑ゲイン 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3C 0x9B 色温度- 青ゲイン 書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x00 0x9B 色温度- 青ゲイン 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x01 0x9C 色温度- 青ゲイン 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3D 0x9C 色温度- 赤オフセット 色温度- 赤オフセット 色温度- 赤オフセット 色温度- 緑オフセット 色温度- 緑ゲイン 色温度- 緑オフセット 色温度- 青オフセット 色温度- 青オフセット 色温度- 青オフセット
書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x00 0x9D 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x01 0x9E 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3F 0x9E 書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x00 0x9E 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x01 0x9F 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x40 0x9F 書き込み 下げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x00 0x9F 書き込み 上げる 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x01 0xA0
読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0 消画 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 消画 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 消画 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68 垂直歪み補正 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 垂直歪み補正 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69 垂直歪み補正 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69 カラーモード 書き込み 最大輝度 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 カラーモード 書き込み ムービー 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A
67
機能 タイプ 操作 コマンド
カラーモード 書き込み 標準 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D カラーモード 書き込み スポーツ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x11 0x7A カラーモード 書き込み ゲーム 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x12 0x7B カラーモード 書き込み サイクル 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x33 0x00 0x92 カラーモード 書き込み ユーザー1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x18 0x81 カラーモード 書き込み ユーザー2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x19 0x82 カラーモード 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A 現在の色設定をリセ
ット 原色 書き込み R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E 原色 書き込み G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F 原色 書き込み B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 原色 書き込み C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71 原色 書き込み M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72 原色 書き込み Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73 原色 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F 色相/色合い 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F 色相/色合い 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70 色相/色合い 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70 彩度 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 彩度 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 彩度 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71 ゲイン 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 ゲイン 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72
書き込み リセット 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87
ゲイン 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72 シャープネス 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C シャープネス 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D シャープネス 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D フリーズ 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 フリーズ 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F フリーズ 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60 ソース入力 書き込み D-Sub / Comp.1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 ソース入力 書き込み HDMI 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 ソース入力 書き込み HDMI 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67 ソース入力 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61 クイック自動検索 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62 クイック自動検索 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61 クイック自動検索 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62 ミュート 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61
68
機能 タイプ 操作 コマンド
ミュート 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 ミュート 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 音量 書き込み 上げる 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 音量 書き込み 下げる 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 音量 書き込み 書き込み値 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A 音量 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み
English
Français
Deutsch
Italiano
Español
РУССКИЙ
繁體中文
简体中文
日本語
한국어한국어
Svenska
Nederlands
Türkçe
Čeština
Português
ไทย
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70
言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み 言語 書き込み
言語 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62 ランプ使用時間 書き込み ゼロにリセット 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62 ランプ使用時間 読み取り 使用時間 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63
HDMI フォーマット 書き込み RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 HDMI フォーマット 書き込み YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI フォーマット 書き込み 自動 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 HDMI フォーマット 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 HDMI 範囲 書き込み 拡張 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 HDMI 範囲 書き込み ノーマル 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87
Polski
Suomi
ةيبرعلا
Indonesia
 Tiếng Việt
Ελληνικά
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76
0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77
69
機能 タイプ 操作 コマンド
HDMI 範囲 書き込み 自動 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 HDMI 範囲 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87 CEC 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 CEC 書き込み オン 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 CEC 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89 エラーの状態 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66 Brilliant Color 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Brilliant Color 書き込み 色 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E Brilliant Color 書き込み 色 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F Brilliant Color 書き込み 色 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70 Brilliant Color 書き込み 色 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71 Brilliant Color 書き込み 色 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72 Brilliant Color 書き込み 色 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Brilliant Color 書き込み 色 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Brilliant Color 書き込み 色 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75 Brilliant Color 書き込み 色 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76 Brilliant Color 書き込み 色 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77 Brilliant Color 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E
リモコン コード 書き込み コード 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 リモコン コード 書き込み コード 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 リモコン コード 書き込み コード 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 リモコン コード 書き込み コード 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 リモコン コード 書き込み コード 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4 リモコン コード 書き込み コード 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5 リモコン コード 書き込み コード 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6 リモコン コード 書き込み コード 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7 リモコン コード 読み取り 状態 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x48 0xA1 オーバースキャン 書き込み オフ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90 オーバースキャン 書き込み 値 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91 オーバースキャン 書き込み 値 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92 オーバースキャン 書き込み 値 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93 オーバースキャン 書き込み 値 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94 オーバースキャン 書き込み 値 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95 オーバースキャン 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91 リモートキー 書き込み メニュー 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 リモートキー 書き込み 終了 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 リモートキー 書き込み 上 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D リモートキー 書き込み 下 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E リモートキー 書き込み 左 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F
70
機能 タイプ 操作 コマンド
リモートキー 書き込み 右 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60 リモートキー 書き込み ソース 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56 リモートキー 書き込み 入力 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67 リモートキー 書き込み 自動 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A 動作温度範囲 読み取り 取得値 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x03 0x65 ランプモード
サイクル
書き込み ランプモード サ
イクル
0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x36 0x00 0x95
71
用語集
ここでは、プロジェクターで使用される一般的な用語について説明します。 アルファベット順に記載されています。
注： 一部の用語は、お使いのモデルに該当しない場合があります。
縦横比
A
B
イメージの幅と高さの比率のことです。
Auto Sync
最高の画質を実現するために周波数とクロック値を再調整する内蔵型 インテリジェント自動調整機能です。
Blank
参加者の注意を引き付けるために、一時的に映像を消す機能です。
最大輝度モード
画像の輝度を最大限明るくします。このモードは、輝度を最高に明る くする必要がある環境に適しています（プロジェクターを明るい部屋
C
で使用する場合など）。
輝度
映像の輝度レベルを調整します。
CEC（家電制御）
HDMI 接続を介して電源オン/オフ操作を同期します。つまり、CEC 機 能に対応しているデバイスがプロジェクターの HDMI 入力に接続され ていると、プロジェクターの電源を切ったときには、接続したデバイ スの電源も自動的に切れます。接続してあるデバイスの電源を入れる と、本機の電源も自動的に入ります。
色
彩度を調整します。
カラーモード
本機には操作、環境、入力源に合わせてあらかじめ定義した色モード が設定されています。
72
C
色温度
特定の色温度値を選択することで、表示体験をカスタマイズできま す。
本機のデフォルト 本機の本来の状態
F
G
H
8000K 6500K
5500K
コントラスト
画像の背景（黒レベル）と前景（白レベル）の違いを調整します。
フォーカスリング
画像の鮮明さを手動で調整します。
Gamma
プロジェクターのグレイスケール曲線を手動で選択できます。
HDMI 範囲
検出した信号タイプに応じて HDMI グレイスケール範囲を 0~255 （拡
画像を青みがかった白で表示します。 デフォルトの色温度です。標準の白を維持しま す。一般的な使用にお勧めです。
画像を赤みがかった白で表示します。
I
K
張範囲）、16~235（標準範囲）、または自動から選択できます。
高地対応モード
高度 1,500 m から 3,000 m、温度 5°C から 25°C の場所に住む方のため のオプションモードです。これを有効にすると、プロジェクターの冷 却と性能が向上します。
情報
タイミングモード（映像信号入力）、プロジェクターの型番、シリア ル番号、ViewSonic® ホームページの URL が表示されます。
入力選択
プロジェクターに合った入力オプションが順番に切り替わります。
台形補正 平坦でない面に投写したことで生じた画像の歪みです。[ / ] キー
ストーンキーで縦方向に調整できます。
73
ランプ設定
L
「ランプ時間情報」を表示したり、「ランプモード」を調整すると、 ランプ情報と設定を表示したり、調整したりすることができます。
レンズシフト
「レンズシフト」メニューで調整すると、本機のレンズを縦にシフト できます。
M
O
P
ムービーモード
カラフルな映像やデジタルカメラのビデオクリップ、PC 入力からの DV を再生するのに適したカラーモードです。照明のくらい場所に適
したモードです。
オーバースキャン
モニター画面でクロップした画像のことです。ムービーコンテンツに ズームインするため、フィルムの端が見えません。
パターン
画像調整や微調整に役に立つグリッドが表示されます。
プロジェクターの投写位置
天井や背面投写など、プロジェクターの設置場所に応じて投写画像を 調整できます。
R
S
Z
RS-232
データのシリアル転送の標準コードです。シリアルポートや LAN ポ ートを使って他の機器やコントローラに接続するときに使用します。
シャープネス
画質を調整します。
標準モード
日中の通常の環境用のカラーモードです。
ズームリング
投写した画像のサイズを手動で調整します。
74
トラブルシューティング
一般的な問題
ここでは、プロジェクターに関連する一般的に見られる問題について説明し ます。
問題 対策
プロジェクターの電源がオン にならない
画像が映らない • ビデオケーブルが正しく接続され、ビデオ入力
画像がぼける • フォーカスリング を使用すると、投写レンズを
• 電源コードが正しくプロジェクターとコンセン トに接続されているか確認してください。
• 冷却処理が完了していない場合は、冷却処理が 完了してから電源を入れなおしてください。
• それでも電源がオンにならない場合は、別のコ ンセントに接続してみるか、同じコンセントに 別の電子機器を接続してみてください。
源がオンになっているか確認してください。
• 入力源が自動的に選択されない場合は、プロジ ェクターかリモコンの Source キーを使って正し い入力源を選択してください。
正確に調整できます。
• プロジェクターとスクリーンを正しく揃えて設 置してください。必要であれば、プロジェクタ ーの高さと投写角度および方向も調整してくだ さい。
リモコンが機能しない • リモコンとプロジェクターの間に障害物がない
ことを確認し、リモコンからプロジェクターま での距離は 8 メートル（26 フィート）以内であ ることを確認してください。
• 電池が切れているかもしれません。確認の上、 必要であれば交換してください。
75
LED インジケーター
ライト 状態と説明
緑に 点滅
緑 オフ オフ 電源を入れています。 緑 オフ オフ 通常動作状態です。
オフ オフ スタンバイ モード。
電源
緑に 点滅
赤 オフ オフ ダウンロード中。 緑 緑 緑 書き込みオフ。
オフ オフ 通常の電源オフ冷却プロセスです。
ランプ
緑に 点滅
オフ オフ 赤 通常動作時に光源エラー発生。
緑 オフ 赤 カラーホイールを開始できません。
オフ 赤 冷却時の第一光源点灯エラー。
加熱/冷却
オフ 赤 オフ ファン 1 エラー（実際のファン速度が適正速度を
オーバー）。
オフ 赤 赤 ファン 2 エラー（実際のファン速度が適正速度を
オーバー）。
オフ 赤 緑 ファン 3 エラー（実際のファン速度が適正速度を
オーバー）。
オフ 赤 オレンジ色ファン 4 エラー（実際のファン速度が適正速度を
オーバー）。
赤に 点滅
赤に 点滅
赤 赤 赤 熱センサー 1 開エラー（リモートダイオードが開
赤 赤 緑 熱センサー 2 開エラー（リモートダイオードが開
緑 赤 赤 熱センサー 1 ショートエラー（リモートダイオー
オフ 赤 緑 熱センサー 2 ショートエラー（リモートダイオー
オレンジ色 赤 赤 温度 1 エラー（上限温度オーバー）。 オレンジ色 赤 緑 温度 2 エラー（上限温度オーバー）。
オフ 緑 赤 ファン IC #1 I2C 接続エラー。
赤 オフ ファン 5 エラー（実際のファン速度が適正速度を
オーバー）。
赤に 点滅
オフ ファン 6 エラー（実際のファン速度が適正速度を
オーバー）。
回路状態です）。
回路状態です）。
ドが開回路状態です）。
ドが開回路状態です）。
76
メンテナンス
全般的な注意
• プロジェクターの電源が切ってあり、コンセントから外してあることを 確認してください。
• プロジェクターのパーツは絶対に取り外さないでください。プロジェク ターのパーツの交換が必要な場合は、ViewSonic® または販売店にご相談 ください。
• ケースにスプレーを吹き付けたり、液体を直接かけたりしないでください。
• プロジェクターの取り扱いにはご注意ください。暗い色のプロジェクタ
ーについた傷は、明るい色のプロジェクターよりも目立ちます。
レンズのお手入れ
• 圧縮空気スプレーを使ってほこりを取り除いてください。
• 汚れやしみが落ちない場合は、レンズ クリーニング ペーパーまたはレン ズ クリーナで湿らせた柔らかい布でレンズの表面を軽く拭きます。
注 意： 研磨剤でレンズをこすらないでください。
ケースのお手入れ
• 汚れやホコリは柔らかく、毛羽立ちのない乾いた布で拭き取ってください。
• それでも汚れが落ちない場合は、非アンモニア系、非アルコール系の研
磨剤を含まない中性洗剤を清潔な毛羽立ちのない布に取り拭き取ってく ださい。
注 意： ワックス、アルコール、ベンジン、シンナー、その他の化学洗剤は使用
しないでください。
プロジェクターの保管
長期間プロジェクターを保管する必要がある場合は、次の手順に従ってくだ さい。
• 保管場所の温度と湿度が推奨範囲内であることを確認します。
• 高さ調整用脚を完全におさめます。
• リモコンから電池を取り外します。
• プロジェクターを元の梱包または同等の梱包にしまいます。
おことわり
• ViewSonic® は、レンズやケースにアンモニア系またはアルコール系のク リーナーをご使用になることはお勧めしません。化学クリーナーによっ ては、レンズやケースが破損する場合があると報告されています。
• ViewSonic® は、アンモニア系またはアルコール系のクリーナーを使用し た結果生じた故障については一切責任を負いません。
77
ランプ情報
ここでは、プロジェクターのランプについて説明します。
ランプ時間
プロジェクターが作動している間、プロジェクターに内蔵されたタイマーが ランプの使用時間（時間単位）を自動的に計算します。
ランプ時間を確認する：
1. Menu を押して OSD メニューを開き、詳細設定 > ランプ設定 >
ランプ時間情報を選択します。
2. Enter を押すと、ランプ時間情報ページが開きます。
3. Exit を押すとメニューが閉じます。
ランプ寿命を延長する
ランプの寿命をできるだけ長く維持するには、OSD メニューで次の設定を行 ってください。
ランプ モードを設定
プロジェクターを Eco、 Dynamic Eco、、SuperEco+ モードにすると、システ ムノイズ、電力消費量を低減し、ランプの寿命を延長できます。
ランプモード 説明
ノーマル ランプを完全に明るくします。
Eco
Dynamic Eco
SuperEco+
ランプの電力消費量を 20% 節電し、輝度を下げて、さらにフ ァンのノイズも低減します。
コンテンツの輝度レベルによっては、電力消費量を最大 30% 節電できます。
ランプの電力消費量を 60% 節電し、輝度を下げてランプの寿 命を延長し、さらにファンのノイズも低減します。
ランプモードを設定するには、OSD メニューを開き、詳細設定 > ランプ設定 > ランプモードを選択します。次に、 / を押して選択し、 Enter を押します。
自動パワーオフを設定
指定した時間を経過しても入力信号が検出されないときには、自動的にプロ ジェクターの電源をオフにします。
OSD メニューを開き、電源管理 > スマート エネルギー > 自動パワーオフを 選択します。次に、
/
を押して時間を無効にするか、調整します。
78
ランプの交換タイミング
ランプインジケーターライトが点灯したら、新しいランプに交換するか、販
売店にお問合せください。
注 意： 古いランプを使用すると、プロジェクターの誤動作の原因となり、ランプが破
裂することもあります。
ランプの交換
ランプを交換する場合は、一旦電源を切り、コンセントからプロジェクター を外した上で、専門の補修担当者にお問合せください。
79
規制および補修情報
コンプライアンス情報
ここでは、関連する要件や規制に関する声明について説明します。正確な用 途は、ネームプレートのラベルおよび本体に表記されるマーク等をご確認く ださい。
FCC 準拠宣言
本製品は、FCC 規定の第 15 条に準拠しています。操作は次の 2 つの条件に 規定されます。(1) 電波障害を起こさないこと (2) 誤動作の原因となる電波障 害を含む、受信されたすべての電波障害に対して正常に動作すること。この 装置は、FCC 規定の第 15 条に準じ、クラス B デジタル機器の制限に従って います。
これらの制限は家庭内設置において障害を防ぐために設けられています。本 装置は高周波エネルギーを生成および使用し、また放射する可能性があるた め、指示に従って正しく設置しない場合は、無線通信に障害を及ぼす可能性 があります。しかしながら、特定の方法で設置すれば障害を発生しないとい う保証は何もありません。このデバイスがラジオや TV 受信装置に有害な障 害を与える場合は（デバイスの電源を一度切って入れなおすことにより確認 できます）、障害を取り除くために次の方法にしたがってください。
• 受信アンテナの方向を変えるか、設置場所を変える。
• このデバイスと受信装置の距離をあける。
• このデバイスの受信装置とは別のコンセントに接続する。
• ディーラーか経験のあるラジオ/TV 技術者に問い合わせる。
警 告： コンプライスに責任を持つ団体が認めない改造や変更を行うと、本機
を操作する権利が失効します。
Industry Canada Statement
CAN ICES-003(B) / NMB-003(B)
ヨーロッパ諸国における CE 準拠
本機は EMC 指令 2014/30/EU および低電圧指令 2014/35/EU に準拠し ます。
80
以下は、ヨーロッパ連合加盟国のための情報です。
右に示すマークは、WEEE 指令 2012/19/EU に準拠していること を意味します。マークは本機を無分別ゴミとして処理するので はなく、お住まい地域の条例に基づいて廃棄する必要が あることを示しています。
RoHS2 準拠宣言
本機は、電気電子機器 (RoHS2 指令) における特定の有害物質の使用に関する 制限にかかる欧州議会・理事会指令 2011/65/EU に準拠して設計、製造され ており、以下に示すとおり欧州技術適合委員会 (TAC) が発行する最大濃縮率 に準拠しています。
物質 最高濃度案 実際の濃度
カドミウム (Cd) 0.01% < 0.01% 鉛 (Pb) 0.1% < 0.1% 水銀 (Hg) 0.1% < 0.1% 六価クロム (Cr6+) 0.1% < 0.1% ポリ臭化ビフェニル (PBB) 0.1% < 0.1% ポリ臭化ジフェニルエーテル (PBDE) 0.1% < 0.1% フタル酸ジエチルヘキシル (DEHP) 0.1% < 0.1% フタル酸ベンジルブチル (BBP) 0.1% < 0.1% フタル酸ジブチル (DBP) 0.1% < 0.1% フタル酸ジイソブチル (DIBP) 0.1% < 0.1%
前述の一部の製品部品は、下記のとおり RoHS2 指令の付録 III から除外され ます。
• 特定用途における冷陰極蛍光管および外部電極蛍光管（CCFL および EEFL）に含まれる下記の量を超えない水銀（ランプ 1 個あたり）：
» 最短 (500 mm)：ランプあたり最大 3.5 mg。 » 中（> 500 mm および 1,500 mm）：ランプあたり最大 5 mg。 » 最長 (1,500 mm)：ランプ当たり最大 13 mg。
• 陰極線管のガラス内に含まれる鉛。
• 蛍光管のガラス内に含まれる鉛が重量の 0.2% を超えないこと。
• アルミニウムに含まれる合金元素としての鉛が重量の 0.4% を超えないこ
と。
• 銅合金に含まれる銅が重量の 4% を超えないこと。
• 高融点タイプのはんだに含まれる銅（重量の 85% 以上が銅の銅ベースの
合金など）。
• 圧電性機器など、蓄電器の誘電体磁器以外のガラスまたは磁器に含まれ る鉛を含む電気および電子部品、またはガラスや磁器マトリックス混合 物。
81
インドの有害物質に関する制限
有害物質に関する制限宣言（インド）本製品は「India E-waste Rule 2011」に 準拠しており、同規則の別表 2 に記載する例外を除き、重量の 0.1％を超え る量の鉛、水銀、六価クロム、ポリ臭化ビフェニル、ポリ臭化ジフェニルエ ーテル、重量の 0.01％を超える量のカドミウムの使用を禁止しています。
廃棄処分について
ViewSonic® は環境保護を重視し、人々がエコな環境で働き、生活できること に最善を尽くします。よりスマートな、より環境に優しいコンピューティン グへのご協力に感謝します。詳細は、ViewSonic® ホームページをご覧くださ い。
米国およびカナダ：
https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program
ヨーロッパ：
http://www.viewsoniceurope.com/uk/support/recycling-information/
82
著作権情報
Copyright© ViewSonic® Corporation、2022。All rights reserved。
Microsoft、Windows、Windows ロゴは、米国およびその他の国における Microsoft 社の登録商標です。
ViewSonic® および 3 羽のトリのロゴは、ViewSonic® 社の登録商標です。
VESA は Video Electronics Standards Association の登録商標です。DPMS および DDC は VESA の商標です。
おことわり：ViewSonic® Corporation は、本書の技術的または編集的ミスに ついて、また記載されないことについていかなる責任も負いません。さら に、本製品を使用した結果生じたあらゆる偶発的、結果的損害について、本 製品の性能または使用に関しても一切責任を負いません。
今後も製品の向上を図るために、ViewSonic® Corporation は予告なく製品仕 様を変更する権利を有しています。本書の内容は、将来予告なく変更される 場合があります。
本書の一部または全部を ViewSonic® 社の文書による許可なく複製、再生、 転送することはいかなる方法においても固く禁止します。
PX703HD_PX703HDH_UG_JPN_1a_20220325
83
カスタマーサービス
テクニカルサポートまたは製品補修については、下記の表に記載されるお問 合せ先をご確認いただくか、販売店にお問合せください。
注： 製品のシリアル番号をお手元にご用意ください。
国/地域 ホームページ 国/地域 ホームページ
アジア太平洋地域およびアフリカ
オーストラリア
中国 (China)
香港（英語）
インドネシア
日本 (Japan)
マレーシア
ミャン マ ー
ニュージ ーランド
フィリ ピ ン
臺灣 (Taiwan)
Việt Nam
www.viewsonic.com/au/
www.viewsonic.com.cn
www.viewsonic.com/hk-en/
www.viewsonic.com/id/
www.viewsonic.com/jp/
www.viewsonic.com/my/
www.viewsonic.com/mm/
www.viewsonic.com/nz/
www.viewsonic.com/ph/
www.viewsonic.com/tw/
www.viewsonic.com/vn/
バ ングラデ シュ
香港（繁體中文）
インド
イスラエル
韓国
中東
ネパール
パキスタン
シンガポール
ประเทศไทย
南アフリカおよび モー
リシャス
www.viewsonic.com/bd/
www.viewsonic.com/hk/
www.viewsonic.com/in/
www.viewsonic.com/il/
www.viewsonic.com/kr/
www.viewsonic.com/me/
www.viewsonic.com/np/
www.viewsonic.com/pk/
www.viewsonic.com/sg/
www.viewsonic.com/th/
www.viewsonic.com/za/
アメリカ
合衆国
ラテンアメリカ
ヨーロッパ
ヨーロッパ
Deutschland
Россия
Türkiye
英国
www.viewsonic.com/us
www.viewsonic.com/la
www.viewsonic.com/eu/
www.viewsonic.com/de/
www.viewsonic.com/ru/
www.viewsonic.com/tr/
www.viewsonic.com/uk/
カナダ
フランス
ҚKазақстан
España
Україна
www.viewsonic.com/us
www.viewsonic.com/fr/
www.viewsonic.com/kz/
www.viewsonic.com/es/
www.viewsonic.com/ua/
84
限定保証
ViewSonic® プロジェクター
保証範囲：
ViewSonic は保証期間内において、通常の使用の下で材料および製造上の欠 陥がないことを保証します。保証期間内に材料および製造上の欠陥が認めら れる場合は、ViewSonic の独自の判断により製品を修理または同等製品と交 換します。交換製品またはパーツには、再生または改修済みパーツまたはコ ンポーネントも含まれます。
3 年間の一般保証
以下に、1 年保証が設定されているものを示します。南北アメリカ：ランプ を除く全パーツは 3 年間、生産に関する故障は 3 年間、最初のランプで最初 の購入日から 1 年間。 その他の地域および国：保証に関する詳細は、お近くの販売店または ViewSonic 社へおたずねください。
重用における 1 年保証：
本機を日常的に 1 日平均 14 時間以上重用する場合。南北アメリカ：ランプ を除く全パーツは 1 年間、生産に関する故障は 1 年間、最初のランプで最初 の購入日から 90 日間。ヨーロッパ：ランプを除く全パーツは 1 年間、生産 に関する故障は 1 年間、最初のランプで最初の購入日から 90 日間。 その他の地域および国：保証に関する詳細は、お近くの販売店または ViewSonic 社へおたずねください。 ランプの保証は、諸条件、検証および承認の対象となります。メーカーが取 り付けたランプに限ります。別途購入された全アクセサリランプの保証期間 は 90 日間です。
保証対象者：
この保証は、最初の購入者に対してのみ提供されます。
8585
保証対象外：
1. シリアル番号が破損、改ざん、取り外されている製品。
2. 破損、劣化、故障の原因：
a. 事故、乱用、誤用、放置、火災、水害、落雷、その他の自然災害、不適切な
メンテナス、許可されない改造、本製品に付帯される指示に従わない使用。
b. 製品仕様外の操作。 c. 常識外での製品使用や異常な状態での使用。 d. ViewSonic が認めない人物による補修または補修の試み。 e. 出荷時の不具合。 f. 製品の撤去または設置。 g. 電力サージや停電などの外部からの原因。 h. ViewSonic の仕様に合わない部品の使用。 i. 通常の摩耗、消耗。 j. 製品の欠陥に関係しない原因。
3. 撤去、設置、設置サービス費。
補修を受けるには：
1. 保証範囲内において補修サービスを受けるには、ViewSonic カスタマーサー ビスにお問合せください (カスタマーサービス ページをご覧ください)。製 品 のシリアル番号をお手元にご用意ください。
2. 保証サービスを受けるには、(a) 購入日、(b) お客様のお名前、(c) ご住 所、(d) 問題の詳細、(e) 製品のシリアル番号が必要です。
3. 製品を元の梱包材料に入れて、元払いで ViewSonic サービスセンターまで お送りください。
4. 詳しい情報や、お近くの ViewSonic サービスセンターの名称について は、ViewSonic 社までお問合せください。
黙示的保証の制限：
商用性または特定目的への適合性に対する黙示的保証を含め、ここに含まれ ない明示的または黙示的保証は一切行いません。
86
故障の除外：
ViewSonic の責任範囲は、製品の補修または交換を上限とします。ViewSonic の責任の除外：
1. このようなダメージの可能性が知らされていたとしても、本製品の欠陥により 生じた他の所有物へのダメージ、不便性によるダメージ、使用の損失、利益の 損失、商的機会の損失、のれんの減損、ビジネスパートナーとの関係性への干 渉、その他の商的損失。
2. 偶発的、派生的に生じた故障。
3. 第三者からのお客様に対する苦情。
現地法の有効性：
この保証により、お客様には特定の法的権利が与えられます。また、在住し ている国によっては、お客様にその他の権利が与えられることもあります。 一部の行政は示唆的保証の制限、偶発的または派生的ダメージの例外を認め ない場合があります。その場合は、上記の制限や例外は適用されません。
米国およびカナダ以外での販売：
米国およびカナダ以外の国で販売された ViewSonic 製品に関する保証やサー ビスについては、ViewSonic またはお近くの販売店へお問合せください。
中国本土（香港、マカオ、台湾を除く）における本製品の保証期間は、メン テナンス保証カードに記載されている条件に基づきます。
ヨーロッパおよびロシアのお客様については、保証内容はホームページ でご覧いただけます (www.viewsoniceurope.com under Support/Warranty
Information)。
UG におけるプロジェクターの保証要件テンプレート VSC_TEMP_2005
87
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
