PX703HD PX703HDH

Projektor

Uživatelská příručka

Číslo modelu VS17690

Název modelu: PX703HD | PX703HDH

Děkujeme vám, že jste si vybrali ViewSonic®

Jako světová jednička v poskytování zobrazovacích řešení se společnost ViewSonic® maximálně snaží, aby splnila a překonala očekávání zákazníků z hlediska technologického vývoje, inovací a jednoduchos. U nás ve ViewSonic® věříme, že naše produkty mají potenciál učinit svět lepším, a jsme si jis, že vámi zakoupený produkt ViewSonic® vám bude dobře a spolehlivě sloužit.

Ještě jednou vám děkujeme, že jste si vybrali ViewSonic®!

Bezpečnostní opatření - Obecná

Předtím, než začnete váš projektor používat, si prosím přečtěte následující

Bezpečnostní opatření.

• Uložte tuto uživatelskou příručku na bezpečném místě pro pozdější použití.

• Přečtěte si všechna varování a dodržujte všechny pokyny.

• Kolem projektoru ponechte alespoň 50 cm (20 “) volného místa pro dostatečné

odvětrávání.

• Umístěte projektor na dobře větrané místo. Nestavte na projektor nic, co by mohlo bránit rozptylu tepla.

• Nestavte projektor na nerovný nebo nestabilní povrch. Projektor by mohl spadnout a mohlo by dojít k zranění osob nebo poruše projektoru.

• Nepoužívejte projektor v případě, že je nakloněný doleva či doprava pod úhlem přesahujícím 10°, nebo dopředu či dozadu pod úhlem přesahujícím 15°.

• Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

• V době, kdy je zapnutá lampa projektoru, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu.

• Během provozu projektoru neblokujte jeho objektiv žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů nebo dokonce k požáru.

• Během provozu bývá lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny počkejte přibližně 45 minut, než projektor vychladne.

• Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy.

• Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

• Nepokoušejte se tento projektor demontovat. Uvnitř projektoru se vyskytuje nebezpečné vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění.

• Při přemísťování projektoru dávejte pozor, aby vám projektor nespadl nebo abyste s ním do něčeho nenarazili.

• Nepokládejte na projektor a připojovací kabely žádné těžké předměty.

• Nestavte projektor do svislé polohy. Mohlo by dojít k jeho převrhnutí

a následnému zranění osob nebo poruše projektoru.

• Nevystavujte projektor přímému slunečnímu světlu nebo jiným zdrojům trvalého tepla. Neinstalujte projektor do blízkosti jakýchkoli zdrojů tepla (radiátory, ohřívače vzduchu, kamna nebo jiná zařízení včetně zesilovačů), které by mohly zvýšit teplotu projektoru na nebezpečnou úroveň.

• Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej od zdroje energie a požádejte místní servisní středisko o opravu projektoru.

• Během provozu projektoru si můžete všimnout, že z větrací mřížky projektoru vystupuje proud teplého vzduchu a zápach. To je naprosto normální a neznamená to poruchu projektoru.

• Nepokoušejte se blokovat bezpečnostní funkce polarizované nebo uzemněné zástrčky. Polarizovaná zástrčka má dva kolíky, přičemž jeden je širší, než druhý. Uzemněná zástrčka má dva kolíky a třetí uzemňovací kontakt. Široký a třetí kolík mají bezpečnostní funkci. Pokud zástrčka nepasuje do vaší zásuvky, pořiďte si adaptér. Nepokoušejte se strkat zástrčku do zásuvky násilím.

• Při připojování do napájecí zásuvky NEODSTRAŇUJTE uzemňovací kontakt. Zajistěte prosím, aby uzemňovací kontakty nebyly NIKDY ODSTRANĚNY.

• Chraňte napájecí kabel před pošlapáním nebo přiskřípnutím, zejména u zástrčky a tam, kde vystupuje z projektoru.

• V některých zemích NENÍ elektrické napětí stabilní. Váš projektor je zkonstruován tak, aby bezpečně fungoval při napětí v rozsahu 100 až 240 V AC (stř.). Pokud však dojde k výpadkům napětí nebo napěťovým rázům ±10 V, nemusí projektor pracovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

• Pokud se objeví kouř, neobvyklý zvuk nebo podivný zápach, okamžitě projektor vypněte a zavolejte vašemu prodejci nebo společnosti ViewSonic®. Pokračovat v používání projektoru by bylo nebezpečné.

• Používejte pouze doplňky/příslušenství specifikované výrobcem.

• Jestliže nebudete projektor delší dobu používat, odpojte napájecí kabel ze síťové

zásuvky.

• Veškeré opravy přenechejte kvalifikovaným servisním technikům.

UPOZORNĚNÍ: Možnost vyzařování nebezpečného optického záření z tohoto

produktu. Stejně jako u jakéhokoli jiného jasného světelného zdroje se nedívejte do paprsku, RG2 IEC 62471-5:2015.

Bezpečnostní opatření - Montáž pod strop

Předtím, než začnete váš projektor používat, si prosím přečtěte následující Bezpečnostní opatření.

Pokud chcete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete nevhodnou sadu pro montáž projektoru pod strop, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nesprávného připevnění pomocí šroubů nesprávného průměru či délky.

Sadu pro montáž projektoru pod strop si můžete zakoupit u prodejce vašeho projektoru. Rovněž vám doporučujeme, abyste si zakoupili samostatný bezpečnostní kabel a pevně jej připevnili k bezpečnostnímu otvoru na projektoru a na základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzoli uvolnilo.

Obsah

Bezpečnostní opatření - Obecná .................................. 3

Přednosti ..............................................................................................................10

Obsah balení .........................................................................................................10

Popis produktu .....................................................................................................11

Projektor ............................................................................................................... 11

Ovládací prvky a funkce .............................................................................................. 11

Připojovací porty ......................................................................................................... 12

Dálkový ovladač ..................................................................................................... 13

Ovládací prvky a funkce .............................................................................................. 13

Efektivní dosah dálkového ovladače ........................................................................... 14

Výměna baterií v dálkovém ovladači .......................................................................... 14

Počáteční nastavení .................................................. 15

Volba umístění ......................................................................................................15

Rozměry projekce .................................................................................................16

Obraz 16 : 9 na projekční ploše 16 : 9 ......................................................................... 16

Obraz 16 : 9 na projekční ploše 4 : 3 ........................................................................... 17

Montáž projektoru ...............................................................................................18

Zabránění neoprávněnému použití ......................................................................19

Používání bezpečnostního otvoru ......................................................................... 19

Používání funkce Heslo .......................................................................................... 20

Nastavení hesla ........................................................................................................... 20

Změna hesla ................................................................................................................ 21

Zákaz funkce Heslo ...................................................................................................... 21

Zapomenutí hesla ....................................................................................................... 22

Postup obnovy hesla ................................................................................................... 22

Uzamknutí ovládacích tlačítek............................................................................... 23

Vytvoření připojení ................................................... 24

Připojení napájení .................................................................................................24

Připojení ke zdrojům video signálu .......................................................................25

Připojení přes HDMI .............................................................................................. 25

Připojení ke zdrojům počítačového signálu ..........................................................26

Připojení přes VGA ................................................................................................ 26

Připojení přes výstup VGA ..................................................................................... 26

Připojení přes výstup Audio ..................................................................................27

Ovládání .................................................................... 28

Zapnutí/vypnutí projektoru ..................................................................................28

Zapnutí projektoru ................................................................................................ 28

První aktivace .............................................................................................................. 28

Vypnutí projektoru ................................................................................................ 29

Volba vstupního zdroje .........................................................................................30

Přizpůsobení promítaného obrazu .......................................................................31

Přizpůsobení výšky projektoru a úhlu projekce .......................................................... 31

Automatické přizpůsobení obrazu .............................................................................. 31

Jemné doladění velikosti a čistoty obrazu ............................................................. 31

Korekce lichoběžníkového zkreslení ...................................................................... 32

Úprava promítaného obrazu ................................................................................. 32

Skrytí obrazu .........................................................................................................33

Funkce nabídek ......................................................... 34

Obecné ovládání nabídky na projekční ploše (OSD) .............................................34

Strom nabídky na projekční ploše (OSD) ..............................................................35

Nabídka ZOBRAZENÍ .............................................................................................40

Nabídka OBRAZ .....................................................................................................43

Nabídka SPRÁVA NAPÁJENÍ ..................................................................................47

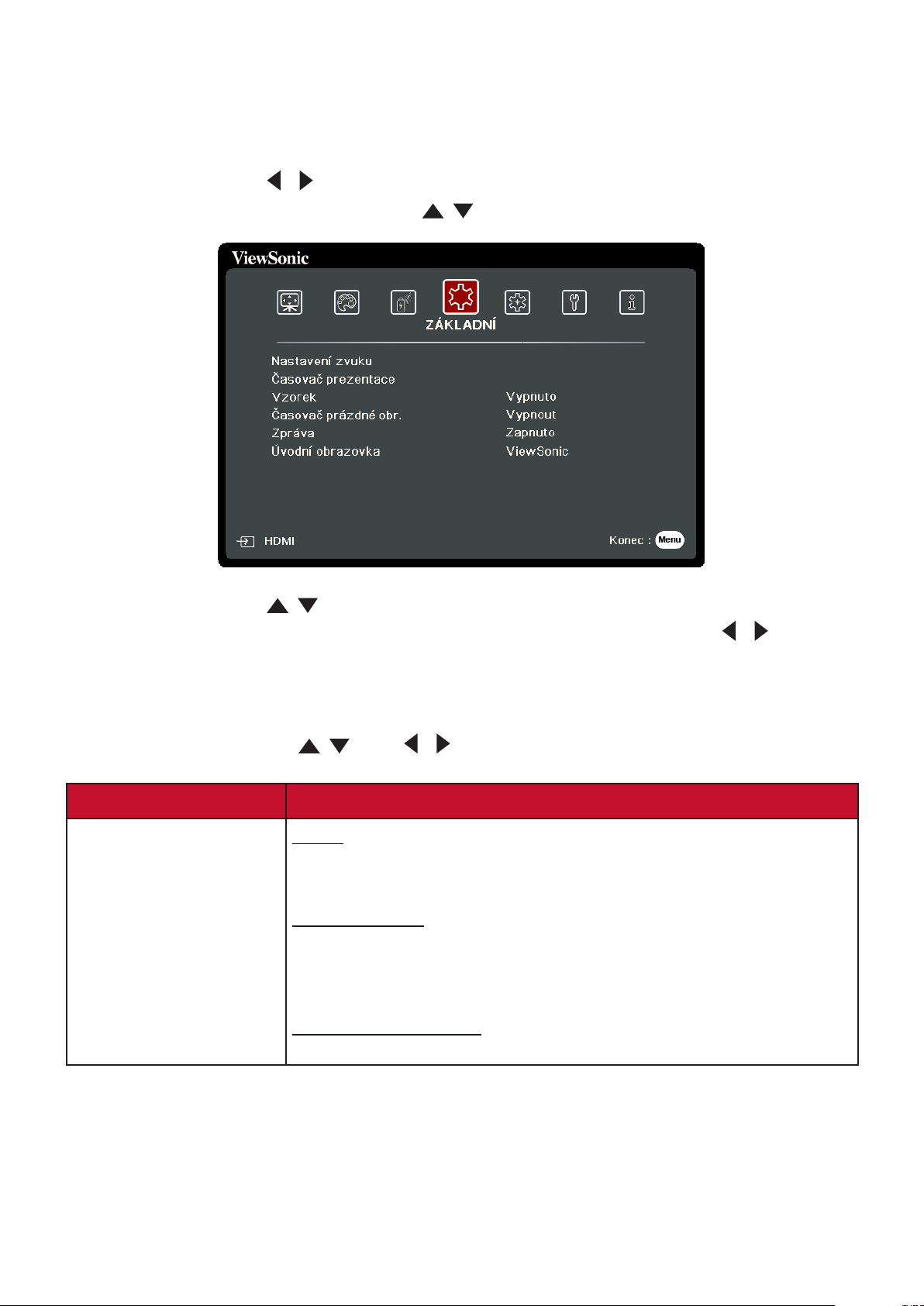

Nabídka ZÁKLADNÍ................................................................................................50

Nabídka POKROČILÉ .............................................................................................52

Nabídka SYSTÉM ...................................................................................................55

Nabídka INFORMACE ............................................................................................57

Dodatek .................................................................... 58

Technické údaje ....................................................................................................58

Rozměry projektoru .............................................................................................. 59

Tabulka časování ..................................................................................................59

Analog RGB ............................................................................................................ 59

HDMI (PC) .............................................................................................................. 61

HDMI (Video) ......................................................................................................... 62

Tabulka IČ ovládání ...............................................................................................63

Kód adresy ............................................................................................................64

Tabulka příkazů RS-232 ........................................................................................65

Přiřazení pinů ........................................................................................................ 65

Rozhraní ................................................................................................................ 65

Tabulka příkazů ..................................................................................................... 65

Slovník ..................................................................................................................72

Řešení problémů ..................................................................................................75

Obecné problémy .................................................................................................. 75

LED indikátory ....................................................................................................... 76

Údržba ..................................................................................................................77

Obecná bezpečnostní opatření ............................................................................. 77

Čištění objektivu .................................................................................................... 77

Čištění pouzdra ...................................................................................................... 77

Skladování projektoru ........................................................................................... 77

Vyloučení odpovědnosti ........................................................................................ 77

Informace o lampě ...............................................................................................78

Lampa - hodiny ...................................................................................................... 78

Prodloužení životnosti lampy ................................................................................ 78

Časové intervaly výměny lampy ............................................................................ 79

Výměna lampy ....................................................................................................... 79

Regulační a servisní informace .................................. 80

Informace o kompatibilitě ....................................................................................80

Prohlášení o kompatibilitě s FCC ........................................................................... 80

Prohlášení Industry Canada ................................................................................... 80

Shoda s CE pro evropské země .............................................................................. 80

Prohlášení o kompatibilitě s RoHS2 ...................................................................... 81

Omezení nebezpečných látek pro Indii ................................................................. 82

Likvidace produktu na konci jeho životnosti ......................................................... 82

Informace o autorských právech ..........................................................................83

Zákaznický servis ................................................................................................... 84

Omezená záruka .................................................................................................... 85

Úvod

ViewSonic PX703HD/HDH je projektor s vysokým jasem 3 500 ANSI lumenů a rozlišením Full HD 1080p, který nabízí působivý vizuální výkon, abyste si mohli užít nespoutanou domácí zábavu. Exkluzivní technologie SuperColor™ přináší široký barevný rozsah zajišťující projekci úchvatného obrazu téměř v každém prostředí.

Přednosti

• Skvělá životnost lampy 20 000 hodin.

• Funkce pro úsporu energie snižující spotřebu energie lampy až o 60 %, jestliže

není po nastavenou dobu detekován žádný vstupní signál.

• Aktualizace rmwaru pomocí USB typu A.

• Port USB typu A může pomocí bezdrátového HDMI modulu poskytovat

streamování a napájecí napě.

• 7 barevných režimů pro různé projekční účely.

• Časovač prezentace pro lepší správu času během prezentací.

• Verkální posun objekvu pomocí dálkového ovladače.

• Podpora 3D zobrazení.

• Spotřeba energie pod 0,5 W se zapnutým úsporným režimem.

• Rychlé automacké hledání zrychlující proces detekce signálu.

• Automacké přizpůsobení jedním tlačítkem pro zobrazení nejlepší kvality obrazu

(pouze pro analogový signál).

• Digitální korekce lichoběžníkového zkreslení.

• Schopnost zobrazit 1,07 miliard barev.

• Vícejazyčné nabídky na projekční ploše (OSD).

• Funkce HDMI CEC (Consumer Electronics Control) umožňující synchronizaci

operací zapnu/vypnu mezi projektorem a DVD přehrávačem kompabilním s CEC připojeným ke vstupu HDMI na projektoru.

Obsah balení

• Projektor

• Dálkový ovladač a baterie

• Napájecí kabel

• Video kabel

POZNÁMKA: Dodávaný napájecí kabel a video kabely se mohou u jednotlivých zemí

lišit. Pro další informace prosím kontaktujte vašeho prodejce.

• Průvodce rychlým používáním

Popis produktu

EXIT

SOURCE

ENTER

BLANK

MODE

COLOR

Projektor

Ovládací prvky a funkce

Indikátor Temperature (Teplota)

Indikátor Power (Napájení)

Ventilační otvory (odvod horkého vzduchu)

Projekční objektiv

Snímač infračerveného dálkového ovládání

Indikátor Lamp (Lampa)

Zaostřovací kroužek

Kroužek zvětšení

Tlačítko Popis

[ ] Power (Napájení)

[ / ] Tlačítka pro korekci

lichoběžníkového zkreslení [ / / / ]

Doleva/Doprava/Nahoru/Dolů Menu (Nabídka)/Exit (Konec) Zapnutí nebo vypnutí nabídky na projekční ploše (OSD). Source (Zdroj) Zobrazení pruhu pro výběr vstupního zdroje.

Blank (Prázdný) Skrytí obrazu zobrazeného na projekční ploše. Enter (Zadat) Aktivace vybrané položky nabídky na projekční ploše

[ ] Zvýšení hlasitosti [ ] Snížení hlasitosti

Color Mode (Barevný režim) Zobrazení pruhu pro výběr barevného režimu.

Zapnutí projektoru nebo jeho přepnutí do pohotovostního režimu.

Ruční korekce zkreslení obrazu vznikajícího vlivem projekce pod úhlem.

Výběr požadovaných položek nabídky a nastavení po aktivaci nabídky na projekční ploše (OSD).

(OSD), když je OSD nabídka aktivní. Zvýšení úrovně hlasitosti.

Snížení úrovně hlasitosti.

Připojovací porty

1 2 3 4 5 6 7 8

Konektor pro připojení síťového napájecího kabelu

Otvory pro montáž pod strop

Nastavitelná nožka

Bezpečnostní otvor

Bezpečnostní lišta

Port Popis

1 AUDIO OUT (Audio výstup) Výstupní konektor audio signálu. 2 AUDIO IN (Audio vstup) Vstupní konektor audio signálu. 3 HDMI 1 Port HDMI. 4 HDMI 2 Port HDMI.

USB 5V/1.5A OUT

(Výstup USB 5 V/1,5 A - Servisní)

6 COMPUTER IN (Počítačový vstup)

7 MONITOR OUT (Výstup pro monitor)

Port USB typu A jako zdroj energie.

Konektor vstupu signálu RGB (PC).

Konektor výstupu signálu RGB (PC).

8 RS-232 Ovládací port RS-232.

9 VIDEO Port Kompozitní video.

1 - K dispozici pro model PX703HD

1212

Dálkový ovladač

Ovládací prvky a funkce

Tlačítko Popis

Zapnuto/

Vypnuto COMP (Počítač)

VIDEO Není k dispozici. HDMI Výběr zdroje z portu HDMI 1

Auto Sync (Automatická synchronizace)

Source (Zdroj) Zobrazení pruhu pro výběr zdroje

Zapnutí nebo přepnutí do pohotovostního režimu.

Výběr zdroje z portu COMPUTER IN (Počítačový vstup) pro zobrazení.

nebo HDMI 2 pro zobrazení. Pro přepínání mezi těmito (2) porty stiskněte znovu toto tlačítko.

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

signálu.

Tlačítko Popis

[ / ] Tlačítka pro korekci lichoběžníkového zkreslení

Enter (Zadat) Aktivace vybrané položky OSD

Doleva/ Doprava

Nahoru/ Dolů

Menu (Nabídka) Zapnutí/vypnutí nabídky na

(INFORMACE)

Exit (Konec) Ukončení a uložení nastavení

Aspect (Poměr stran) Zobrazení pruhu pro výběr

Freeze (Zmrznout) Zastavení promítaného obrazu. Vzorek Zobrazení vestavěného

Blank (Prázdný) Skrytí obrazu zobrazeného na

PgUp (Předchozí stránka) (Předchozí stránka)/ PgDn (Následující stránka) (Následující stránka)

Eco Mode (Úsporný režim)

(Zvýšení

hlasitosti)

(Snížení

hlasitosti)

(Němý)

Color Mode (Barevný režim)

Ruční korekce zkreslení obrazu vznikajícího vlivem projekce pod úhlem.

nabídky. Výběr požadovaných položek

nabídky a provedení nastavení.

projekční ploše (OSD) nebo návrat zpět do předchozí OSD nabídky.

Zobrazení nabídky INFORMACE.

nabídky.

poměru stran.

testovacího vzorku.

projekční ploše. Ovládání programu vašeho

zobrazovacího softwaru (na připojeném PC), který reaguje na příkazy předchozí/následující stránka (například Microsoft PowerPoint). POZNÁMKA: Je k dispozici

pouze tehdy, když je vybrán vstupní signál z PC.

Výběr režimu Eco.

Zvýšení úrovně hlasitosti.

Snížení úrovně hlasitosti.

Zapnutí a vypnutí zvuku.

Zvětšení velikosti promítaného obrazu.

Zmenšení velikosti promítaného obrazu.

Zobrazení pruhu pro výběr barevného režimu.

2 - K dispozici pro model PX703HD

Efektivní dosah dálkového ovladače

Pro zajištění správné funkce dálkového ovladače postupujte následovně:

1. Dálkový ovladač je nutno držet pod úhlem

max. 30° stupňů kolmo k snímačům infračerveného dálkového ovládání (IR) na projektoru.

2. Vzdálenost mezi dálkovým ovladačem

a snímači by neměla přesáhnout 8 m

POZNÁMKA: Umístění snímačů infračerveného

dálkového ovládání (IR) najdete na obrázku.

Výměna baterií v dálkovém ovladači

Přibližně 30°

1. Odstraňte kryt baterií v zadní části dálkového ovladače stisknutím prstového

úchytu a jeho posunutím dolů.

2. Vyjměte stávající baterie (pokud jsou vloženy) a vložte dvě baterie AAA.

POZNÁMKA: Dodržujte vyznačenou polaritu baterií.

3. Nasaďte kryt baterií zpět jeho vyrovnáním se základnou a zatlačením zpět do

správné polohy.

POZNÁMKA:

• Nenechávejte dálkový ovladač a baterie v prostředí s nadměrnou teplotou nebo

vlhkostí.

• Baterie nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje

výrobce baterií.

• Použité baterie zlikvidujte podle pokynů výrobce baterií a místních předpisů na

ochranu životního prostředí.

• Jestliže jsou baterie vybité nebo pokud nebudete dálkový ovladač delší dobu

používat, vyjměte z něj baterie, aby nedošlo k poškození dálkového ovladače.

Počáteční nastavení

V této části najdete podrobné pokyny pro nastavení vašeho projektoru.

Volba umístění

Umístění instalace je určeno osobními preferencemi a uspořádáním místnosti. Vezměte v úvahu následující:

• Velikost a pozice projekční plochy.

• Umístění vhodné napájecí zásuvky.

• Umístění a vzdálenost mezi projektorem a dalším zařízením.

Projektor je zkonstruován tak, aby mohl být nainstalován do některého z následujících umístění:

Přední

Projektor je postaven v blízkosti podlahy před projekční plochou.

Strop vpředu

Projektor je zavěšen obráceně pod strop před projekční plochou.

Strop vzadu

Projektor je zavěšen obráceně pod strop za projekční plochou.

Zadní

Projektor je postaven v blízkosti podlahy za projekční plochou.

1 - Budete potřebovat speciální projekční plátno pro zadní projekci.

Rozměry projekce

POZNÁMKA: Viz „Technické údaje“ na straně 58 přirozené rozlišení zobrazení

tohoto projektoru.

• Obraz 16 : 9 na projekční ploše 16 : 9

(b)

(a)

(d)

(c)

(f)

(e)

(a)

• Obraz 16 : 9 na projekční ploše 4 : 3

(b)

(a)

(d)

(c)

(f)

(e)

(a)

POZNÁMKA: (e) = Projekční plocha / (f) = Střed objektivu

Obraz 16 : 9 na projekční ploše 16 : 9

(e)

(f)

(c)

(d)

(b)

(e)

(f)

(c)

(d)

(b)

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 59 1491 76 1938 29 747 2,9 74,7 2,9 75 70 1778 68 1739 89 2261 34 872 3,4 87,2 3,4 87 80 2032 78 1987 102 2584 39 996 3,9 99,6 3,9 100

90 2286 88 2236 114 2907 44 1121 4,4 112,1 4,4 112 100 2540 98 2484 127 3229 49 1245 4,9 124,5 4,9 125 110 2794 108 2733 140 3552 54 1370 5,4 137,0 5,4 137

120 3048 117 2981 153 3875 59 1494 5,9 149,4 5,9 149 130 3302 127 3229 165 4198 64 1619 6,4 161,9 6,4 162 140 3556 137 3478 178 4521 69 1743 6,9 174,3 6,9 174 150 3810 147 3726 191 4844 74 1868 7,4 186,8 7,4 187

160 4064 156 3975 203 5167 78 1992 7,8 199,2 7,8 199 170 4318 166 4223 216 5490 83 2117 8,3 211,7 8,3 212 180 4572 176 4472 229 5813 88 2241 8,8 224,1 8,8 224 190 4826 186 4720 242 6136 93 2366 9,3 236,6 9,3 237 200 5080 196 4968 254 6459 98 2491 9,8 249,1 9,8 249

Obraz 16 : 9 na projekční ploše 4 : 3

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 54 1368 70 1779 27 686 2,7 69 2,7 69

70 1778 63 1596 82 2075 32 800 3,2 80 3,2 80

80 2032 72 1824 93 2371 36 914 3,6 91 3,6 91

90 2286 81 2052 105 2668 41 1029 4,1 103 4,1 103 100 2540 90 2280 117 2964 45 1143 4,5 114 4,5 114 110 2794 99 2508 128 3261 50 1257 5,0 126 5,0 126

120 3048 108 2736 140 3557 54 1372 5,4 137 5,4 137 130 3302 117 2964 152 3854 59 1486 5,9 149 5,9 149 140 3556 126 3192 163 4150 63 1600 6,3 160 6,3 160 150 3810 135 3420 175 4446 68 1715 6,8 171 6,8 171

160 4064 144 3648 187 4743 72 1829 7,2 183 7,2 183 170 4318 153 3876 198 5039 77 1943 7,7 194 7,7 194 180 4572 162 4104 210 5336 81 2057 8,1 206 8,1 206 190 4826 171 4332 222 5632 86 2172 8,6 217 8,6 217 200 5080 180 4560 233 5929 90 2286 9,0 229 9,0 229

POZNÁMKA: Z důvodu odchylek optických komponent existuje mezi těmito

hodnotami 3% tolerance. Před trvalou instalací projektoru doporučujeme fyzicky otestovat velikost a vzdálenost projekce.

Montáž projektoru

65.89

POZNÁMKA: Pokud si zakoupíte držák třetí strany, použijte prosím správnou velikost

šroubů. Velikost šroubů se může lišit podle tloušťky montážní desky.

1. Pro nejbezpečnější instalaci použijte prosím držák pro montáž na stěnu nebo pod

strop značky ViewSonic®.

2. Zajistěte, aby šrouby používané pro připevnění držáku k projektoru splňovaly následující specifikace:

• Typ šroubu: M4 x 8

• Maximální délka šroubu: 8 mm

65.89

113.54 60.01

POZNÁMKA:

• Neinstalujte projektor do blízkosti zdroje tepla.

• Mezi stropem a dolní částí projektoru zachovejte minimálně 10cm mezeru.

Zabránění neoprávněnému použití

Tento projektor obsahuje několik vestavěných bezpečnostních funkcí pro zabránění krádeži, přístupu nebo náhodným změnám nastavení.

Používání bezpečnostního otvoru

Pro zvýšení ochrany projektoru před krádeží použijte zařízení pro uzamknutí k bezpečnostnímu otvoru umožňující připevnit projektor k pevnému předmětu.

Níže je uveden příklad instalace zařízení pro uzamknutí k bezpečnostnímu otvoru:

POZNÁMKA: Bezpečnostní otvor lze rovněž použít jako bezpečnostní kotvu při

montáží projektoru pod strop.

Používání funkce Heslo

Pro zvýšení zabezpečení před neautorizovaným přístupem nebo použitím nabízí projektor možnost bezpečnostního hesla. Heslo lze nastavit v nabídce na projekční ploše (OSD).

POZNÁMKA: Poznačte si své heslo a uložte jej na bezpečné místo.

Nastavení hesla

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. a stiskněte tlačítko Enter (Zadat).

2. Označte položku Zámek napájení a vyberte

Zapnuto stisknutím tlačítek / .

3. Jak je vidět na obrázku vpravo, představují

čtyři tlačítka se šipkami ( , , , ) 4 číslice (1, 2, 3, 4). Pomocí tlačítek se šipkami nastavte šesticiferné heslo.

4. Pro potvrzení nového hesla jej zadejte ještě jednou. Po nastavení hesla se OSD nabídka vrátí na stránku Bezpečnostní nastav..

5. Stiskněte tlačítko Exit (Konec) pro ukončení OSD nabídky.

POZNÁMKA: Jakmile je heslo nastaveno, musíte jej zadat při každém spuštění

projektoru.

2020

Změna hesla

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko Enter (Zadat)- zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“.

3. Zadejte staré heslo.

 Pokud je heslo správné, zobrazí se zpráva „ZADEJTE NOVÉ HESLO“.  Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo stisknout tlačítko Exit (Konec) pro zrušení.

4. Zadejte nové heslo.

5. Pro potvrzení nového hesla jej zadejte ještě jednou.

6. Pro ukončení OSD nabídky stiskněte tlačítko Exit (Konec).

POZNÁMKA: Místo zadávaných číslic se budou zobrazovat hvězdičky (*).

Zákaz funkce Heslo

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. > Zámek napájení.

2. Stisknutím tlačítek / vyberte Vypnuto.

3. Zobrazí se zpráva „ZADEJTE HESLO“. Zadejte aktuální heslo.

 Pokud je heslo správné, vrátí se OSD nabídka na stránku Heslo, přičemž

hodnota „Vypnuto“ je zobrazena na řádku Zámek napájení.

 Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo stisknout tlačítko Exit (Konec) pro zrušení.

POZNÁMKA: Staré heslo si prosím někam zapište, protože jej budete potřebovat pro

obnovení funkce ochrany heslem.

Zapomenutí hesla

Pokud je aktivována funkce ochrany heslem, budete vyzváni k zadání šesticiferného hesla po každém zapnutí projektoru. Pokud zadáte nesprávné heslo, zobrazí se na 5 sekund chybová zpráva uvedená na obrázku vpravo, a pak zpráva „ZADEJTE HESLO“.

Můžete zkusit zadat heslo znovu, nebo pokud si jej nepamatujete, můžete použít „Postup obnovy hesla“.

POZNÁMKA: Pokud zadáte 5krát za sebou nesprávné heslo, projektor se na krátký

čas automaticky vypne.

Postup obnovy hesla

1. Když se zobrazí zpráva „ZADEJTE AKTUÁLNÍ

HESLO“, stiskněte a podržte tlačítko

Auto Sync (Automatická synchronizace)

po dobu 3 sekund. Projektor zobrazí na projekční ploše zakódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Požádejte o dekódování tohoto čísla místní

servisní středisko. Můžete být požádáni o předložení dokladu o zakoupení za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

2222

Uzamknutí ovládacích tlačítek

Uzamknutím ovládacích tlačítek na projektoru můžete zabránit neúmyslné změně nastavení (například malými dětmi).

POZNÁMKA: Když je funkce Zámek kláves panelu nastavena na Zapnuto,

nebudou fungovat žádná ovládací tlačítka na projektoru s výjimkou

Power (Napájení).

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Zámek kláves panelu.

2. Stisknutím tlačítek / vyberte možnost Zapnuto.

3. Vyberte Ano a stiskněte tlačítko Enter (Zadat) pro potvrzení.

4. Pro uvolnění zámku kláves panelu stiskněte a podržte tlačítko na projektoru po

dobu 3 sekund.

POZNÁMKA: Můžete rovněž pomocí dálkového ovladače otevřít nabídku SYSTÉM >

Zámek kláves panelu a vybrat Vypnuto.

Vytvoření připojení

Tato část popisuje způsob připojení projektoru k jiným zařízením.

Připojení napájení

1. Připojte napájecí kabel ke konektoru AC IN (Vstup střídavého napájení) v zadní

části projektoru.

2. Připojte napájecí kabel do napájecí zásuvky.

POZNÁMKA: Při instalaci projektoru začleňte do pevného elektrického přívodu

snadno dostupné odpojovací zařízení nebo připojte zástrčku napájecího kabelu do snadno dostupné zásuvky v blízkos přístroje. V případě poruchy během provozu projektoru vypněte zdroj energie pomocí odpojovacího zařízení nebo vytáhněte zástrčku napájecího kabelu ze zásuvky.

Připojení ke zdrojům video signálu

Připojení přes HDMI

Připojte jeden konec HDMI kabelu k portu HDMI na vašem video zařízení. Pak připojte druhý konec tohoto kabelu k portu HDMI 1 nebo HDMI 2 na vašem projektoru.

Připojení ke zdrojům počítačového signálu

Připojení přes VGA

Připojte jeden konec VGA kabelu k portu VGA na vašem počítači. Pak připojte druhý konec tohoto kabelu k portu COMPUTER IN (Počítačový vstup) na vašem projektoru.

POZNÁMKA: Některé notebooky nezapnou po připojení k projektoru své externí

zobrazení automacky. Budete proto možná muset nastavit parametry projekce vašeho notebooku.

Připojení přes výstup VGA

Po provedení připojení přes VGA připojte jeden konec VGA kabelu k portu VGA na vašem monitoru. Pak připojte druhý konec tohoto kabelu k portu MONITOR OUT (Výstup pro monitor) na vašem projektoru.

POZNÁMKA: VGA a výstup VGA jsou k dispozici pro model PX703HD.

Připojení přes výstup Audio

Projektor je vybaven reproduktory, k portu AUDIO OUT (Audio výstup) na tomto projektoru však můžete připojit externí reproduktory.

POZNÁMKA: Zvukový výstup je ovládán nastavením položek Hlasitost a Němý na

projektoru.

Ovládání

Zapnutí/vypnutí projektoru

Zapnutí projektoru

1. Ssknum tlačítka Power (Napájení) zapněte projektor.

2. Rozsví se lampa a přehraje se „Zapnout/vypnout tón“.

3. Indikátor Power (Napájení) bude u zapnutého projektoru svít zeleně.

POZNÁMKA:

• Pokud je projektor po předchozím použi stále horký, bude přibližně 90 sekund před zapnum lampy běžet chladicí venlátor.

• Pro prodloužení životnos projekční lampy počkejte po zapnu projektoru aspoň pět (5) minut, než jej opět vypnete.

4. Zapněte všechna připojená zařízení, jako například notebook - projektor začne vyhledávat vstupní zdroj.

POZNÁMKA: Pokud projektor detekuje vstupní zdroj, zobrazí se pruh pro výběr

zdroje. Pokud není vstupní zdroj detekován, zobrazí se zpráva „Žádný signál“.

První aktivace

Zapínáte-li projektor poprvé, nastavte podle pokynů na projekční ploše jazyk OSD nabídky.

Vypnutí projektoru

1. Sskněte tlačítko Power (Napájení) nebo tlačítko O (Vypnuto) - zobrazí se potvrzovací zpráva žádající o druhé ssknu tlačítka Power (Napájení) nebo O (Vypnuto). Alternavně můžete ssknout jakékoli jiné tlačítko pro zrušení.

POZNÁMKA: Pokud během několika sekund po prvním ssknu nezareagujete,

zpráva zmizí.

2. Po dokončení procesu chlazení se přehraje „Zapnout/vypnout tón“.

3. Jestliže nebudete projektor delší dobu používat, odpojte napájecí kabel z napájecí

zásuvky.

POZNÁMKA:

• Z důvodu ochrany lampy nebude projektor během procesu chlazení reagovat na žádné příkazy.

• Neodpojujte napájecí kabel, dokud se projektor zcela nevypne.

Volba vstupního zdroje

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit signál pouze z jednoho zařízení.

Pokud chcete, aby projektor automaticky hledal vstupní zdroj, zajistěte nastavení funkce Rychlé automatické hledání v nabídce SYSTÉM na Zapnuto.

Vstupní zdroj lze rovněž vybrat ručně stisknutím některého z tlačítek pro výběr zdroje na dálkovém ovladači nebo cyklickým procházením dostupných vstupních zdrojů.

Pro ruční výběr vstupního zdroje proveďte následující:

1. Sskněte tlačítko Source (Zdroj)- zobrazí se nabídka pro výběr zdroje.

2. Opakovaným ssknum tlačítek / vyberte požadovaný signál a sskněte tlačítko Enter (Zadat).

3. Po detekci signálu se na projekční ploše na několik sekund zobrazí informace

o vybraném zdroji.

POZNÁMKA: Pokud je k projektoru připojeno více zařízení, zopakujte kroky 1 -2 pro

vyhledání dalšího zdroje.

Přizpůsobení promítaného obrazu

Přizpůsobení výšky projektoru a úhlu projekce

Projektor je vybaven jednou (1) nastavitelnou nožkou. Nastavením nožky se změní výška projektoru a svislý úhel projekce. Opatrně nastavte nožky pro jemné doladění polohy promítaného obrazu.

Automatické přizpůsobení obrazu

V některých případech je nutno optimalizovat kvalitu obrazu. Můžete to udělat stisknutím tlačítka Auto Sync na dálkovém ovladači. Během pěti (5) sekund provede vestavěná inteligentní funkce automatického přizpůsobení optimalizaci hodnot Frekvence a Hodiny tak, aby byla zajištěna nejvyšší kvalita obrazu.

Po dokončení se v levém horním rohu na tři (3) sekundy zobrazí informace o aktuálním zdroji.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je vybrán vstupní zdroj PC

D-Sub (analogový RGB/COMPUTER IN).

Jemné doladění velikosti a čistoty obrazu

Pro přizpůsobení promítaného obrazu na požadovanou velikost otočte kroužkem zvětšení.

Pro vylepšení čistoty obrazu otočte zaostřovacím kroužkem.

Korekce lichoběžníkového zkreslení

EXIT

SOURCE

ENTER

BLANK

MODE

COLOR

Lichoběžníkové se týká situace, kdy má promítaný obraz lichoběžníkový tvar z důvodu projekce pod úhlem. Pro jeho korekci můžete kromě přizpůsobení výšky projektoru provést rovněž následující:

1. Pomocí tlačítek korekce lichoběžníkového zkreslení na projektoru nebo na dálkovém ovladači zobrazte okno lichoběžníkového zkreslení.

2. Jakmile se zobrazí okno lichoběžníkového zkreslení, sskněte tlačítko pro korekci lichoběžníkového zkreslení v horní čás obrazu. Ssknum tlačítka opravte lichoběžníkové zkreslení v dolní čás obrazu.

Úprava promítaného obrazu

Pomocí dálkového ovladače můžete nastavit vertikální posun objektivu o +/- 5 %, což přináší pohodlí, protože není nutné fyzicky pohybovat s projektorem nebo jej přemisťovat. To je důležité zejména tehdy, když je projektor namontován pod strop.

Skrytí obrazu

Pro obrácení plné pozornosti diváků na přednášejícího můžete stisknutím tlačítka Blank (Prázdný) na projektoru nebo na dálkovém ovladači skrýt promítaný obraz. Obraz obnovíte stisknutím libovolného tlačítka na projektoru nebo na dálkovém ovladači.

UPOZORNĚNÍ: Nezakrývejte projekční objekv, protože by se zakrývající předmět

mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Funkce nabídek

V této části se seznámíte s nabídkou na projekční ploše (OSD) a jejími možnostmi.

Obecné ovládání nabídky na projekční ploše (OSD)

POZNÁMKA: Ukázky OSD obrazovek uvedené v této příručce slouží pouze pro

ilustrační účely a mohou se lišit od skutečnos. Některé z následujících nastavení OSD nemusí být k dispozici. Podívejte se prosím na aktuální OSD vašeho projektoru.

Tento projektor obsahuje nabídku na projekční ploše (OSD) umožňující různá přizpůsobení. Pro její otevření stiskněte tlačítko Menu (Nabídka) na projektoru nebo na dálkovém ovladači.

1. Ssknum tlačítek / vyberte hlavní nabídku. Pak sskněte tlačítko

Enter (Zadat) nebo pomocí tlačítek / otevřete seznam podnabídek.

2. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Strom nabídky na projekční ploše (OSD)

Hlavní nabídka Podnabídka Možnost nabídky

ZOBRAZENÍ

Poměr stran Automaticky

4 : 3 16 : 9 16 : 10

Přirozený Lichoběž. zkreslení -40 ~ 40 Posun objektivu -20 ~ 20 Pozice Fáze Horizont. velikost

X: -5 ~ 5, Y: - 5 ~ 5

0 ~ 31

-15 ~ 15 Zvětšení 0,8X ~ 2,0X Přeskenování Vypnuto/1/2/3/4/5 3X Rychlý vstup Neaktivní

Aktivní

OBRAZ

Barevný režim Nejsvětlejší

Sport Standartní Herní Film Uživatel 1 Uživatel 2

Jas 0 ~ 100 Kontrast -50 ~ 50 Teplota barev 8 000 K/6 500 K/5 500 K

Červená – zvýšení 0 ~ 100 Zelená – zvýšení 0 ~ 100 Modrá – zvýšení 0 ~ 100 Červená – offset -50 ~ +50

1 - K dispozici pro model PX703HD

Zelená – offset -50 ~ +50 Modrá – offset -50 ~ +50

3535

Hlavní nabídka Podnabídka Možnost nabídky

OBRAZ

Pokročilé Barva

Ostrost 0 ~ 31 Gama 1,8/2,0/2,2/2,35/

Brilliant Color Vypnuto/1/2/3/4/

Noise Reduction 0 ~ 31 Správa barev Primární barva

Obnovit nastavení barev Reset

Zrušit

-50 ~ 50

2,5/Cubic/sRGB

5/6/7/8/9/10

Odstín Sytost Zesílení

SPRÁVA NAPÁJENÍ

Automatické napájení zapnuto

Signál Vypnout/VGA2/HDMI/

Vše CEC Vypnout/Povolit Přímé zapnutí Vypnout/Povolit

Chytrá energie Automatické vypnutí Vypnout/10 min/

20 min/30 min Časovač spánkového

režimu

Vypnout/30 min/

1 hodina/2 hodiny/

3 hodiny/4 hodiny/

8 hodin/12 hodin Úsporný režim Vypnout/Povolit

Pohotovostní nastavení Průchozí spojení

smyčky VGA

Vypnuto/Zapnuto

Zvuková propust Vypnuto/Zapnuto

Rychlé vypnutí napájení Vypnout

Napájení USB A Zapnuto

2 - K dispozici pro model PX703HD

Povolit

Vypnuto

Hlavní nabídka Podnabídka Možnost nabídky

ZÁKLADNÍ

Nastavení zvuku Němý Vypnuto/Zapnuto

Hlasitost zvuku 0 ~ 20 Zapnout/vypnout tón Vypnuto/Zapnuto

Časovač prezentace Interval časovače 1 ~ 240 m

Zobrazení časovače Vždy/1 min/2 min/

3 min/Nikdy Pozice časovače

Metoda počítání časovače

Zvukové připomenutí Vypnuto/Zapnuto Začít počítání/Vypnuto

Vzorek Vypnuto

Test. karta

Nahoře-vlevo/Dole-

vlevo/Nahoře-vpravo/

Dole-vpravo

Zpět/Vpřed

POKROČILÉ

Časovač prázdné obr. Vypnout/5 min/10 min/15 min/20 min/

25 min/30 min

Zpráva Vypnuto

Zapnuto

Úvodní obrazovka Černá

Modrá ViewSonic

3D nastavení 3D synchronizace Automaticky

Vypnuto

Sekvenční rám

Balení snímku

Nahoře-Dole

Vedle sebe 3D synchronizace

obráceně

Vypnout/Obrátit

Uložit 3D nastavení Ano/Ne

Nastavení HDMI Formát HDMI Automaticky/RGB/YUV

Rozsah HDMI

Automaticky/

Vylepšeno/Normální

3737

Hlavní nabídka Podnabídka Možnost nabídky

POKROČILÉ

SYSTÉM

Nastavení lampy Režim lampy Normální/Eco/

Dynamic Eco/

SuperEko+ Resetovat Lampa - hodiny Reset/Zrušit Informace o hodinách

lampy

Obnovit nastavení Reset

Zrušit

Jazyk Výběr z několika jazyků OSD nabídky Umístění projektoru Stolek vpředu

Doba použitelnosti lampy

Normální

Eco

Dynamic Eco

SuperEko+

Ekvivalentní hodiny lampy

Stolek vzadu Strop vzadu Strop vpředu

Nastavení nabídky Doba zobrazení nabídky 5 s/10 s/15 s/20 s/

25 s/30 s Pozice nabídky Střed/Nahoře-vlevo/

Nahoře-vpravo/

Dole-vlevo/

Dole-vpravo

Hlavní nabídka Podnabídka Možnost nabídky

SYSTÉM

INFORMACE

Režim velké nadm. výš. Vypnuto

Zapnuto

Rychlé automatické hledání

Bezpečnostní nastav. Změnit heslo

Zámek kláves panelu Vypnuto

Kód dálkového ovládání Metoda ovládání RS-232

Přenosová rychlost 2400/4800/9600/14400/19200/

Zdroj

Vypnuto Zapnuto

Zámek napájení Vypnuto/Zapnuto

Zapnuto 1/2/3/4/5/6/7/8

USB

38400/57600/115200

Barevný režim Rozlišení Systém barev Verze firmware 3X Rychlý vstup S/N

Nabídka ZOBRAZENÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku ZOBRAZENÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku ZOBRAZENÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Poměr stran

Automaticky Změní proporcionálně měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné šířce. Toto nastavení je vhodné pro vstupní obraz s jiným poměrem stran než 4 : 3 nebo 16 : 9, pokud chcete využít co největší část projekční plochy bez nutnosti změnit poměr stran obrazu.

4 : 3 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 4 : 3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4 : 3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy s poměrem stran 4 : 3), protože se obraz zobrazuje bez změny poměru stran.

16 : 9 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 9. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16 : 9 (např. televize s vysokým rozlišením HDTV), protože se obraz zobrazuje bez změny poměru stran.

Lichoběž. zkreslení

Posun objektivu

Pozice

16 : 10 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 10. Toto nastavení je nejvhodnější pro obraz, který již má poměr stran 16 : 10, protože se obraz zobrazuje bez změny poměru stran.

Přirozený Obraz je promítán v jeho původním rozlišení a jeho velikost je přizpůsobena ploše zobrazení. Pro vstupní signály s nižším rozlišením bude promítaný obraz zobrazen v jeho původní velikosti.

Korekce lichoběžníkového zkreslení, kdy má promítaný obraz lichoběžníkový tvar z důvodu projekce pod úhlem.

Přináší flexibilitu při instalaci projektoru. Pomocí dálkového ovladače umožňuje posunout obraz nahoru nebo dolů bez zkreslení obrazu.

Přizpůsobení polohy promítaného obrazu.

POZNÁMKA:

• Tato funkce je k dispozici pouze tehdy, když je vybrán vstupní signál z PC.

• Rozsah přizpůsobení se může při různých časováních lišit.

Možnost nabídky Popis

Fáze

Horizont. velikost

Zvětšení Přeskenování

3X Rychlý vstup

Úprava fáze hodin pro omezení zkreslení obrazu.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál z PC.

Přizpůsobení horizontální šířky obrazu.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál z PC.

Zvětšuje promítaný obraz a umožňuje pohyb po obrazu. Přizpůsobení míry přeskenování z 0 % na 5 %.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál Kompozitní video nebo HDMI.

Tato funkce je užitečná pro redukci snímkové rychlosti. Lze dosáhnout rychlé doby odezvy při přirozeném časování. Když je povolena, následující nastavení se vrátí na přednastavené tovární hodnoty: Poměr stran, Pozice, Zvětšení, Přeskenování.

POZNÁMKA: Tato funkce je k dispozici pouze tehdy, když je

vybrán vstupní signál s přirozeným časováním.

Nabídka OBRAZ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku OBRAZ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku OBRAZ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Barevný režim

Nejsvětlejší Maximalizuje jas promítaného obrazu. Tento režim je vhodný pro prostředí, kde je vyžadován velmi vysoký jas, jako např. při použití projektoru v dobře osvětlených místnostech.

Sport Navržen pro sledování sportovních přenosů v dobře osvětleném prostředí.

Standartní Navržen pro normální poměry za denního světla.

Herní Tento režim je vhodný pro hraní videoher v prosvětleném obývacím pokoji.

Film Pro sledování barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC pro zajištění nejlepšího obrazu v temnějším (méně osvětleném) prostředí.

Jas

Kontrast

Uživatel 1/Uživatel 2 Pro načtení uživatelského nastavení. Po výběru Uživatel 1/Uživatel 2 lze provést úpravy některých podnabídek pod nabídkou OBRAZ, podle vybraného vstupního zdroje.

Čím vyšší je tato hodnota, tím je obraz jasnější. Upravte tuto možnost tak, aby černé oblasti obrazu vypadaly jako černé a aby byly zřetelnější detaily v tmavých oblastech obrazu.

Použijte pro nastavení maximální úrovně bílé po předchozí úpravě nastavení Jas.

Možnost nabídky Popis

Teplota barev

Pokročilé

8 000 K

Obraz se zobrazuje s namodralou bílou. 6 500 K

Obraz má normální bílý vzhled. 5 500 K

Obraz se zobrazuje s načervenalou bílou.

Pro nastavení uživatelské teploty barev můžete dále přizpůsobit následující položky:

Červená – zvýšení/Zelená – zvýšení/Modrá – zvýšení Přizpůsobení úrovně kontrastu červené, zelené a modré.

Červená – offset/Zelená – offset/Modrá – offset Úprava úrovně jasu červené, zelené a modré.

Barva Nižší nastavení znamená méně syté barvy. Pokud je nastavení příliš vysoké, budou barvy příliš výrazné a mohou vypadat jako nereálné.

Ostrost Vyšší hodnota znamená ostřejší obraz, zatímco nižší hodnota jemnější obraz.

Gama Gama se týká úrovně jasu pro úrovně stupnice šedé projektoru.

Brilliant Color Tato funkce využívá nový algoritmus zpracování barev a systémová vylepšení za účelem dosažení vyššího jasu, přičemž má promítaný obraz věrnější a živější barvy. Umožňuje více než 50% zvýšení jasu obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Pokud preferujete obraz této kvality, vyberte úroveň vyhovující vašim potřebám.

Možnost nabídky Popis

Pokročilé

Obnovit nastavení barev

Noise Reduction Tato funkce potlačuje elektrický šum v obrazu způsobený různými přehrávači médií. Čím vyšší je nastavená hodnota, tím nižší je šum. (Není k dispozici, když je vstupní signál HDMI.)

Správa barev Nad správou barev byste měli uvažovat pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení, jako např. v učebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje jemnou úpravu nastavení barev, aby bylo dosaženo přesnější reprodukce barev. Vyberte nejprve Primární barva a upravte rozsah/hodnoty v Odstín, Sytost a Zesílení.

Vrátí aktuální nastavení obrazu na tovární přednastavené hodnoty.

Nabídka SPRÁVA NAPÁJENÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku SPRÁVA NAPÁJENÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku

SPRÁVA NAPÁJENÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Automatické napájení zapnuto

Signál Výběr VGA/HDMI umožňuje automatické zapnutí projektoru po přivedení signálu VGA/HDMI prostřednictvím VGA/HDMI kabelu. Můžete rovněž vybrat Vše a projektor se automaticky zapne při příjmu signálu VGA nebo HDMI.

CEC Tento projektor podporuje funkci CEC (Consumer Electronics Control) pro synchronizovanou operaci zapnutí/vypnutí prostřednictvím HDMI připojení. Tj. pokud připojíte ke vstupu HDMI na projektoru zařízení, které rovněž podporuje funkci CEC, tak se po vypnutí napájení projektoru automaticky vypne rovněž napájení připojeného zařízení. Při zapnutí připojeného zařízení se rovněž automaticky zapne napájení projektoru.

POZNÁMKA:

• Aby funkce CEC fungovala správně, musí být zařízení správně připojeno ke vstupu HDMI na projektoru prostřednictvím HDMI kabelu a jeho funkce CEC musí být zapnutá.

• V závislos na připojeném zařízení nemusí funkce CEC fungovat.

Přímé zapnutí Umožňuje automatické zapnutí projektoru po připojení napájení pomocí napájecího kabelu.

Možnost nabídky Popis

Chytrá energie

Pohotovostní nastavení

Automatické vypnutí Umožňuje automatické vypnutí projektoru po nastavené době, jestliže není detekován žádný vstupní zdroj, aby se zabránilo zbytečnému opotřebení projekční lampy.

Časovač spánkového režimu Umožňuje automatické vypnutí projektoru po nastavené době, aby se zabránilo zbytečnému opotřebení projekční lampy.

Úsporný režim Snižuje spotřebu energie, pokud není detekován žádný vstupní zdroj. Když je vybráno Povolit, režim projekční lampy se v případě, že není během pěti (5) minut detekován žádný signál, změní na SuperEko+. Tím se rovněž zabrání zbytečnému opotřebení projekční lampy.

Níže uvedené funkce jsou k dispozici v pohotovostním režimu (projektor připojen, ale nezapnut).

Rychlé vypnutí napájení

Napájení USB A

Průchozí spojení smyčky VGA Když je vybráno Zapnuto, posílá projektor na výstup pouze signál přijímaný z Počítačový vstup.

Zvuková propust Když je vybráno Zapnuto, posílá projektor na výstup audio signál, když jsou konektory Audio vstup

a Audio výstup správně připojeny k vhodnému

zařízení. Povolit

Projektor po vypnutí nespustí proces chlazení. Vypnout

Projektor po vypnutí spustí běžný proces chlazení.

POZNÁMKA: Jestliže zkusíte znovu zapnout projektor

bezprostředně po jeho vypnu, nemusí se jej podařit úspěšně zapnout a opět se spus proces chlazení.

Při nastavení na Zapnuto může port USB typu A dodávat energii, a Metoda ovládání se automaticky přepne na RS-232.

Nabídka ZÁKLADNÍ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku ZÁKLADNÍ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku ZÁKLADNÍ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Nastavení zvuku

Němý Vyberte Zapnuto pro dočasné vypnutí vnitřního reproduktoru projektoru nebo výstupu zvuku z konektoru audio výstupu.

Hlasitost zvuku Přizpůsobení úrovně hlasitosti vnitřního reproduktoru projektoru nebo hlasitosti zvuku vystupující z konektoru audio výstupu.

Zapnout/vypnout tón Zapnutí/vypnutí tónu během procesu zapínání a vypínání.

Možnost nabídky Popis

Časovač prezentace

Časovač prezentace umožňuje zobrazit na projekční ploše čas prezentace, abyste měli lepší přehled o délce prezentace.

Interval časovače Nastavení časového intervalu. Pokud je již časovač zapnutý, restartuje se po každém resetování Interval časovače.

Zobrazení časovače Můžete nastavit požadovanou dobu zobrazení časovače na projekční ploše:

 Vždy: Časovač se bude na projekční ploše zobrazovat po

celou dobu prezentace.

 1 min/2 min/3 min: Časovač se bude na projekční ploše

zobrazovat poslední 1/2/3 minutu (minuty).

 Nikdy: Časovač bude po celou dobu prezentace skrytý.

Pozice časovače Nastavení pozice časovače.

Metoda počítání časovače Nastavení požadovaného směru počítání:

 Zpět: Hodnota se snižuje od přednastavené doby do 0.

Vzorek

Časovač prázdné obr.

 Vpřed: Hodnota se zvyšuje od 0 do přednastavené doby.

Zvukové připomenutí Můžete nastavit, zda chcete aktivovat zvukové připomenutí. V případě aktivace zazní 30 sekund před uplynutím nastaveného času dvojitý zvukový signál a po vypršení nastaveného času zazní trojitý zvukový signál.

Začít počítání/Vypnuto Výběrem Začít počítání aktivujte časovač. Výběrem Vypnuto jej zrušte.

Pomáhá přizpůsobit velikost a zaostření obrazu, a kontroluje zkreslení promítaného obrazu.

Umožňuje automatické navrácení obrazu promítaného projektorem po určité době, kdy na prázdné projekční ploše neprovedete žádnou akci. Pro zobrazení prázdné projekční plochy stiskněte tlačítko Blank (Prázdný) na projektoru nebo na dálkovém ovladači.

POZNÁMKA: Nezakrývejte projekční objekv, protože by se

zakrývající předmět mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Zpráva

Úvodní obrazovka

Nastavení zpráv připomenutí, tj. zpráva „Prázdný“, Zapnuto nebo Vypnuto.

Výběr úvodní obrazovky, která se bude zobrazovat během zapínání projektoru.

Nabídka POKROČILÉ

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku POKROČILÉ. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku POKROČILÉ.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

3D nastavení

Tento projektor je vybaven 3D funkcí, která při sledování 3D filmů, videí a sportovních událostí nabízí díky hloubce obrazu realistické zážitky. Pro sledování 3D obrazu je třeba nasadit si 3D brýle.

3D synchronizace Výchozí nastavení je Automaticky a projektor při detekci 3D obsahu automaticky vybere vhodný 3D formát. Pokud projektor nerozpozná 3D formát, vyberte 3D režim.

3D synchronizace obráceně Při výskytu inverze hloubky obrazu aktivujte tuto funkci pro odstranění problému.

Uložit 3D nastavení Uložení aktuálního 3D nastavení. 3D nastavení budou automaticky použita, pokud bude vybráno stejné rozlišení a vstupní zdroj.

POZNÁMKA: Pokud je funkce 3D synchronizace zapnutá:

• Úroveň jasu promítaného obrazu se sníží.

Nastavení HDMI

• Položky Barevný režim, Režim lampy, Zvětšení a Přeskenování nelze upravit.

Formát HDMI Výběr vhodného barevného prostoru podle nastavení barevného prostoru připojeného výstupního zařízení.

 Automacky: Nastavení projektoru na automackou

detekci nastavení barevného prostoru vstupního signálu.

 RGB: Nastavení barevného prostoru na RGB.  YUV: Nastavení barevného prostoru na YUV.

Rozsah HDMI Výběr vhodného rozsahu HDMI barev podle nastavení rozsahu barev připojeného výstupního zařízení.

 Automacky: Nastavení projektoru na automackou

detekci rozsahu HDMI vstupního signálu.

 Vylepšeno: Nastavení rozsahu HDMI barev na 0 - 255.  Normální: Nastavení rozsahu HDMI barev na 16 - 235.

Možnost nabídky Popis

Nastavení lampy

Režim lampy

 Normální: Poskytuje maximální jas lampy.

 Eco: Snížení spotřeby energie lampy o 20% a snížení jasu

za účelem prodloužení životnos lampy a snížení hlučnos venlátoru.

 Dynamic Eco: Snížení spotřeby energie lampy o max. 30 %

podle úrovně jasu obsahu.

 SuperEko+: Snížení spotřeby energie lampy o 60%

a snížení jasu za účelem prodloužení životnos lampy a snížení hlučnos venlátoru.

POZNÁMKA: Pro ovládání teploty lampy se každé 4 hodiny

na 10 minut zapne režim Eco, jestliže je položka Režim lampy nastavena na SuperEko+.

POZNÁMKA: Funkce Barevný režim, Teplota barev

a Obnovit nastavení barev nebudou při nastavení položky Režim lampy na SuperEko+ k dispozici.

Resetovat Lampa - hodiny Resetování počítadla provozu lampy po instalaci nové lampy. O výměnu lampy prosím požádejte kvalifikovaného technika.

Obnovit nastavení

Informace o hodinách lampy

 Doba použitelnos lampy: Zobrazení počtu hodin

používání lampy.

 Ekvivalentní hodiny lampy: Zobrazení celkové životnos

lampy. Způsob výpočtu ekvivalentních hodin světelného zdroje je následující:

Celkové (ekvivalentní) hodiny lampy = 4 x (počet hodin provozu v režimu Normální) + 2 x (počet hodin provozu v režimu Eco) + 1,67 x (počet hodin provozu v režimu Dynamic Eco) + 1 x (počet hodin provozu v režimu SuperEko+)

Vrátí všechna nastavení na tovární přednastavené hodnoty. Při použití Obnovit nastavenívšak zůstanou následující nastavení zachována: Zvětšení, Lichoběž. zkreslení, Posun objektivu, Jazyk, Umístění projektoru, Režim velké nadm. výš., Bezpečnostní nastav., Kód dálkového ovládání a Přenosová rychlost.

Nabídka SYSTÉM

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku SYSTÉM. Pak stiskněte tlačítko Enter (Zadat) nebo pomocí tlačítek / otevřete nabídku SYSTÉM.

3. Ssknum tlačítek / vyberte z nabídky možnost. Pak sskněte tlačítko

Enter (Zadat) pro zobrazení její podnabídky, nebo sskněte tlačítka / pro

úpravu/výběr nastavení.

POZNÁMKA: Některé možnos podnabídky mohou obsahovat další podnabídku. Pro

otevření příslušné podnabídky sskněte tlačítko Enter (Zadat). Pomocí tlačítek / nebo / upravte/vyberte nastavení.

Možnost nabídky Popis

Jazyk Umístění projektoru Nastavení nabídky

Nastavení jazyka nabídky na projekční ploše (OSD). Výběr správné pozice projektoru. Doba zobrazení nabídky

Nastavení doby, po kterou zůstane OSD nabídka po posledním použití aktivní.

Pozice nabídky Nastavení pozice OSD nabídky.

Možnost nabídky Popis

Režim velké nadm. výš.

Rychlé automatické hledání

Bezpečnostní nastav. Zámek kláves panelu Kód dálkového ovládání

Doporučujeme použít Režim velké nadm. výš. v prostředí s nadmořskou výškou 1 500 m až 3 000 m a teplotou okolí v rozsahu 5 °C – 25 °C.

POZNÁMKA:

• Nepoužívejte Režim velké nadm. výš. v prostředí s nadmořskou výškou 0 až 1 499 m a teplotou v rozsahu 5 °C až 35 °C. V případě jeho použi bude projektor nadměrně ochlazován.

• Používání „Režimu velké nadm. výš.“ může způsobovat vyšší provozní hlučnost, protože je zvýšena rychlost venlátoru pro zlepšení chlazení a výkonu.

Umožňuje nastavit projektor na automatické vyhledávání signálů.

Viz „Používání funkce Heslo“ na straně 20. Uzamknutí ovládacích tlačítek na projektoru. Nastavení kódu dálkového ovládání pro tento projektor

(rozsah 1 ~ 8). Pokud je současně v provozu několik sousedních projektorů, může přepnu kódů zabránit

rušení z jiných dálkových ovladačů. Po nastavení kódu dálkového ovládání přepněte dálkový ovladač na stejné ID, aby jím bylo možné ovládat tento projektor. Pro přepnu kódu pro dálkové ovládání sskněte současně tlačítko ID set (Nastavení ID) a numerické tlačítko odpovídající kódu dálkového ovládání na dobu minimálně 5 sekund. Počáteční kód je nastaven na 1. Když je kód přepnutý na 8, může dálkový ovladač ovládat každý projektor.

Metoda ovládání

Přenosová rychlost

POZNÁMKA: Pokud jsou na projektoru a na dálkovém

ovladači nastaveny odlišné kódy, nebude na dálkové ovládání žádná odezva. Pokud tato situace nastane, zobrazí se zpráva připomínající přepnu kódu dálkového ovládání.

Umožňuje vybrat preferovaný port ovládání: prostřednictvím portu RS-232 nebo portu USB. Když

vyberete USB, položka Napájení USB A bude automaticky přepnuta na Vypnuto.

Volba stejné přenosové rychlosti, jakou používá počítač,

abyste mohli připojit projektor vhodným kabelem RS232 a ovládat jej příkazy RS-232.

Nabídka INFORMACE

1. Sskněte tlačítko Menu (Nabídka) pro zobrazení nabídky na projekční ploše

(OSD).

2. Stisknutím tlačítek / vyberte nabídku INFORMACE a zobrazte její obsah.

Možnost nabídky Popis

Zdroj Barevný režim Rozlišení

Systém barev Verze firmware 3X Rychlý vstup S/N

Zobrazení aktuálního vstupního zdroje. Zobrazení režimu vybraného v nabídce OBRAZ. Zobrazení přirozeného rozlišení vstupního signálu.

Zobrazení formátu vstupního systému. Zobrazení aktuální verze firmwaru. Zobrazení informace o tom, zda je funkce aktivní. Zobrazení sériového čísla projektoru.

Dodatek

Technické údaje

Položka Kategorie

Typ DLP lampa Velikost zobrazení 60”~300” (W: 1,49~7,45, T:1,94~9,69) Jas (lumenů) 3 500 ANSI

Projektor

Projekční poměr

Objektiv 1,3x ±2 % optický zoom Typ lampy OSRAM P-VIP 203/0,8 E30,5 Systém zobrazení Jednočipový DMD

VGA

Vstupní signál

HDMI

Technické údaje

PX703HD PX703HDH

1,127 ~ 1,46 (95” ±3 % ve vzdálenosti

2,36m)

fh: 15 k ~ 102 kHz,

fv: 48 ~ 120 Hz,

Rychlost

N/A

vykreslování pixelů:

170MHz

fh: 15 k ~ 102 kHz, fv: 23 ~ 120 Hz,

Rychlost vykreslování pixelů: 170MHz

Rozlišení Přirozené 1920 x 1080 Napájecí

adaptér

Vstupní napětí

AC (stříd.) 100 - 240 V, 50/60 Hz

(automatické přepnutí)

Teplota 0 °C až 40 °C (32 °F až 104 °F)

Provozní podmínky

Vlhkost vzduchu 0% až 90% (nekondenzující)

0 až 1 499 m při 5 °C až 35 °C

Nadmořská výška

1 500 až 3 000 m při 5 °C až 25 °C

Teplota -20 °C až 60 °C (nekondenzující)

Skladovací

Vlhkost vzduchu 0% až 90% (nekondenzující)

podmínky

Nadmořská výška 0 až 1 219 m při -20°C až 30°C Fyzické

312 x 108 x 222 mm

Rozměry

(Š x V x H)

(12,3” x 4,3” x 8,7”)

Hmotnost Fyzická 3,78 kg (8,33 lbs)

Zapnuto

300 W (typicky)

Úsporné režimy

Off (Vypnuto) < 0,5W (pohotovostní režim)

Používejte prosím pouze napájecí adaptér od ViewSonic® nebo autorizovaný zdroj.

Testovací podmínky se řídí normami EEI.

Rozměry projektoru

312 mm (Š) x 108 mm (V) x 222 mm (H)

312 mm

222

BLANK

EXIT

ENTER

COLOR

SOURCE

MODE

Tabulka časování

Analog RGB

Obnovovací

Rozlišení Režim

frekvence

(Hz)

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,94 31,469 25,175 Podporováno Podporováno Podporováno

VGA_72 72,809 37,861 31,5

640 x 480

VGA_75 75 37,5 31,5

H-

frekvence

(kHz)

Hodiny

(MHz)

108 mm

62,72 mm 91,81 mm

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

VGA_85 85,008 43,269 36

SVGA_60 60,317 37,879 40 Podporováno Podporováno Podporováno

SVGA_72 72,188 48,077 50

800 x 600

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120 (snížení

zatemnění)

119,854 77,425 83 Podporováno

XGA_60 60,004 48,363 65 Podporováno Podporováno Podporováno

XGA_70 70,069 56,476 75

1024 x 768

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120 (snížení

zatemnění)

119,989 97,551 115,5 Podporováno

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Časování NB 60 35,82 46,966

1024 x 600 Časování NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Podporováno Podporováno Podporováno

1280 x 768 1280 x 768_60 59,87 47,776 79,5 Podporováno Podporováno Podporováno

Rozlišení Režim

WXGA_60 59,81 49,702 83,5 Podporováno Podporováno Podporováno

WXGA_75 74,934 62,795 106,5

Obnovovací

frekvence

(Hz)

H-

frekvence

(kHz)

Hodiny

(MHz)

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Podporováno Podporováno

1440 x 900 WXGA+_60 59,887 55,935 106,5 Podporováno Podporováno

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Podporováno Podporováno

1600 x 1200 UXGA 60 75 162 Podporováno Podporováno

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Podporováno Podporováno

640 x 480 při 67Hz MAC13 66,667 35 30,24

832 x 624 při 75 Hz MAC16 74,546 49,722 57,28

WXGA_85 84,88 71,554 122,5

WXGA_120

(snížení

zatemnění)

SXGA_60 60,02 63,981 108 Podporováno Podporováno

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960_60 60 60 108 Podporováno Podporováno

1 280 x 960_85 85,002 85,938 148,5

119,909 101,563 146,25 Podporováno

1024 x 768 při

75 Hz

1152 x 870 při

75 Hz

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

MAC19 74,93 60,241 80

MAC21 75,06 68,68 100

HDMI (PC)

Obnovovací

Rozlišení Režim

VGA_60 59,94 31,469 25,175 Podporováno Podporováno Podporováno

VGA_72 72,809 37,861 31,5

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

SVGA_60 60,317 37,879 40 Podporováno Podporováno Podporováno

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120 (snížení

zatemnění)

XGA_60 60,004 48,363 65 Podporováno Podporováno Podporováno

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

frekvence

(Hz)

119,854 77,425 83 Podporováno

H-

frekvence

(kHz)

Hodiny

(MHz)

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

XGA_120 (snížení

zatemnění)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 Časování NB 60 35,82 46,966

1024 x 600 Časování NB 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25 Podporováno Podporováno Podporováno

1280 x 768 1280 x 768_60 59,87 47,776 79,5 Podporováno Podporováno Podporováno

WXGA_60 59,81 49,702 83,5 Podporováno Podporováno Podporováno

WXGA_75 74,934 62,795 106,5

1280 x 800

1280 x 1024

1280 x 960

WXGA_85 84,88 71,554 122,5

WXGA_120 (snížení

zatemnění)

SXGA_60 60,02 63,981 108 Podporováno Podporováno

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960_60 60 60 108 Podporováno Podporováno

1 280 x 960_85 85,002 85,938 148,5

119,989 97,551 115,5 Podporováno

119,909 101,563 146,25 Podporováno

1360 x 768 1360 x 768_60 60,015 47,712 85,5 Podporováno Podporováno

1440 x 900 WXGA+_60 59,887 55,935 106,5 Podporováno Podporováno

1400 x 1050 SXGA+_60 59,978 65,317 121,75 Podporováno Podporováno

1600 x 1200 UXGA 60 75 162 Podporováno Podporováno

Obnovovací

Rozlišení Režim

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Podporováno Podporováno

640 x 480 při 67Hz MAC13 66,667 35 30,24

832 x 624 při 75 Hz MAC16 74,546 49,722 57,28

frekvence

(Hz)

H-

frekvence

(kHz)

Hodiny

(MHz)

3D synchronizace

Sekvenční rám Nahoře-Dole Vedle sebe

1024 x 768 při

75 Hz

1152 x 870 při

75 Hz

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

MAC19 75,020 60,241 80

MAC21 75,06 68,68 100

HDMI (Video)

Video

režim

480i 720 (1 440) x 480 15,73 59,94 27 Podporováno

480p 720 x 480 31,47 59,94 27 Podporováno Podporováno Podporováno

576i 720 (1 440) x 576 15,63 50 27 Podporováno

576p 720 x 576 31,25 50 27 Podporováno Podporováno Podporováno

720/50p 1280 x 720 37,5 50 74,25 Podporováno Podporováno

720/60p 1280 x 720 45 60 74,25 Podporováno Podporováno

1 080/50i 1920 x 1080 28,13 50 74,25 Podporováno

1 080/60i 1920 x 1080 33,75 60 74,25 Podporováno

Rozlišení

Horizontální

frekvence

(kHz)

Vertikální frekvence

(Hz)

Bodová

frekvence

(MHz)

3D synchronizace

Sekvenční rám Balení snímku Nahoře-Dole Vedle sebe

1 080/24P 1920 x 1080 27 24 74,25 Podporováno Podporováno

1 080/50P 1920 x 1080 56,25 50 148,5 Podporováno Podporováno

1 080/60P 1920 x 1080 67,5 60 148,5 Podporováno Podporováno

Tabulka IČ ovládání

Tlačítko Formát Byte 1 Byte 2 Byte 3 Byte 4

Zapnuto

Vypnuto

COMP (Počítač) NEC-F2 83 F4 41 BE

HDMI/HDMI 1 NEC-F2 83 F4 58 A7

HDMI 2 NEC-F2 83 F4 59 A6

Auto Sync (Automatická synchronizace) NEC-F2 83 F4 8 F7

Source (Zdroj) NEC-F2 83 F4 40 BF

Nahoru/

Doleva

Enter (Zadat) NEC-F2 83 F4 15 EA

Doprava

Dolů/

Menu (Nabídka) NEC-F2 83 F4 30 CF

(INFORMACE)

NEC-F2 83 F4 4F B0

NEC-F2 83 F4 4E B1

NEC-F2 83 F4 0B F4 NEC-F2 83 F4 0E F1

NEC-F2 83 F4 0F F0

NEC-F2 83 F4 0C F3

NEC-F2 83 F4 97 68

Exit (Konec) NEC-F2 83 F4 28 D7

Aspect (Poměr stran) NEC-F2 83 F4 13 EC

Freeze (Zmrznout) NEC-F2 83 F4 03 FC

Pattern (Vzorek) NEC-F2 83 F4 55 AA

Blank (Prázdný) NEC-F2 83 F4 7 F8

PgUp (Předchozí stránka) NEC-F2 83 F4 06 F9

PgDn (Následující stránka) NEC-F2 83 F4 05 FA

(Němý)

(Snížení hlasitosti)

(Zvýšení hlasitosti)

(Zvětšení)

(Zmenšení)

Eco Mode (Úsporný režim) NEC-F2 83 F4 2B D4

Color Mode (Barevný režim) NEC-F2 83 F4 10 EF

NEC-F2 83 F4 14 EB

NEC-F2 83 F4 83 7C

NEC-F2 83 F4 82 7D

NEC-F2 83 F4 67 98

NEC-F2 83 F4 68 97

6363

Kód adresy

Kód 1 83F4 Kód 2 93F4 Kód 3 A3F4 Kód 4 B3F4 Kód 5 C3F4 Kód 6 D3F4 Kód 7 E3F4 Kód 8 F3F4

Tabulka příkazů RS-232

Přiřazení pinů

Pin Popis Pin Popis

3 5

7 9

TX GND RTSZ

2 4

6 8

CTSZ

Rozhraní

Protokol RS-232

Přenosová rychlost Délka dat Kontrola parity Stop bit Řízení toku dat

115 200 bps (výchozí)

8 bitů

Není

1 bit

Není

Tabulka příkazů

Funkce Typ Akce Příkaz

Power (Napájení) Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D Power (Napájení) Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

Power (Napájení) Zápis ON/OFF (Zapnutí/

vypnutí) Power (Napájení) Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E Obnovit nastavení Zápis Obnovit nastavení 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F Obnovit nastavení

barev Úvodní obrazovka Zápis Černá 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Úvodní obrazovka Zápis Modrá 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Úvodní obrazovka Zápis ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Úvodní obrazovka Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68 Rychlé vypnutí

napájení Rychlé vypnutí

napájení Režim velké nadm.

výš. Režim velké nadm.

výš.

Zápis Obnovit nastavení

barev

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x34 0x00 0x91

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Funkce Typ Akce Příkaz

Režim lampy Zápis Normální 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D Režim lampy Zápis Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E Režim lampy Zápis Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F Režim lampy Zápis SuperEko+ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70 Režim lampy Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E Zpráva Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Zpráva Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Zpráva Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85 Umístění projektoru Zápis Stolek vpředu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Umístění projektoru Zápis Stolek vzadu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Umístění projektoru Zápis Strop vzadu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Umístění projektoru Zápis Strop vpředu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Umístění projektoru Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F 3D synchronizace Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E 3D synchronizace Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F 3D synchronizace Zápis Sekvenční rám 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80 3D synchronizace Zápis Balení snímku 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81 3D synchronizace Zápis Nahoře-Dole 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82 3D synchronizace Zápis Vedle sebe 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83 3D synchronizace Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F 3D synchronizace

obráceně 3D synchronizace

obráceně Kontrast Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 Kontrast Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61 Kontrast Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61 Jas Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 Jas Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62 Jas Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62 Poměr stran Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Poměr stran Zápis 4 : 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Poměr stran Zápis 16 : 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Poměr stran Zápis 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Poměr stran Zápis Přirozený 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B Poměr stran Zápis Cyklus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x31 0x00 0x90 Poměr stran Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63 Automatické

přizpůsobení Horizontální pozice Zápis Posunutí doprava 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65 Horizontální pozice Zápis Posunutí doleva 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

Zápis Provedení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Funkce Typ Akce Příkaz

Horizontální pozice Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65 Vertikální pozice Zápis Posunutí nahoru 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65 Vertikální pozice Zápis Posunutí dolů 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66 Vertikální pozice Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66 Teplota barev Zápis 5 500 K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66 Teplota barev Zápis 6500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 Teplota barev Zápis 8000K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69 Teplota barev Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67 Teplota barev –

Červená – zvýšení Teplota barev –

Zelená – zvýšení Teplota barev –

Modrá – zvýšení Teplota barev –

Červená – offset Teplota barev –

Zelená – offset Teplota barev –

Zelená – zvýšení Teplota barev –

Zelená – offset Teplota barev –

Modrá – offset Teplota barev –

Modrá – offset Prázdný Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Blank (Prázdný) Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x00 0x99

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x00 0x9A

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x01 0x01 0x9B

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3C 0x9B

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x00 0x9B

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x02 0x01 0x9C

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3D 0x9C

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x00 0x9D

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x00 0x01 0x9E

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3F 0x9E

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x00 0x9E

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x01 0x01 0x9F

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x40 0x9F

Zápis Snížení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x00 0x9F

Zápis Zvýšení 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3E 0x02 0x01 0xA0

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0

Funkce Typ Akce Příkaz

Blank (Prázdný) Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68 Lichoběž. zkreslení -

Vertikální Lichoběž. zkreslení -

Vertikální Barevný režim Zápis Nejsvětlejší 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Barevný režim Zápis Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Barevný režim Zápis Standartní 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D Barevný režim Zápis Sport 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x11 0x7A Barevný režim Zápis Herní 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x12 0x7B Barevný režim Zápis Cyklus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x33 0x00 0x92 Barevný režim Zápis Uživatel 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x18 0x81 Barevný režim Zápis Uživatel 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x19 0x82 Barevný režim Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A Obnovit aktuální

nastavení barev Primární barva Zápis R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E Primární barva Zápis G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F Primární barva Zápis B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 Primární barva Zápis C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71 Primární barva Zápis M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72 Primární barva Zápis Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73 Primární barva Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F Zabarvení/Odstín Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F Zabarvení/Odstín Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70 Zabarvení/Odstín Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70 Sytost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 Sytost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 Sytost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71 Zesílení Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zesílení Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 Zesílení Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72 Ostrost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C Ostrost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D Ostrost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D Zmrznout Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Zmrznout Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F Zmrznout Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60 Vstup zdroje Zápis D-Sub / Comp. 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Vstup zdroje Zápis HDMI 1 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Vstup zdroje Zápis HDMI 2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67

Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68

Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69

Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69

Zápis Reset 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Funkce Typ Akce Příkaz

Vstup zdroje Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61 Rychlé automatické

hledání Rychlé automatické

hledání Němý Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Němý Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Němý Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 Hlasitost Zápis Zvýšení 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 Hlasitost Zápis Snížení 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 Hlasitost Zápis Zápis hodnoty 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A Hlasitost Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64 Jazyk Zápis English 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 Jazyk Zápis Français 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 Jazyk Zápis Deutsch 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 Jazyk Zápis Italiano 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 Jazyk Zápis Español 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 Jazyk Zápis РУССКИЙ 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 Jazyk Zápis Jazyk Zápis Jazyk Zápis Jazyk Zápis Jazyk Zápis Švédština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B Jazyk Zápis Holandština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C Jazyk Zápis Turečtina 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D Jazyk Zápis Čeština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E Jazyk Zápis Portugalština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F Jazyk Zápis Thajština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 Jazyk Zápis Polština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 Jazyk Zápis Finština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72 Jazyk Zápis Arabština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73 Jazyk Zápis Indonézie 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74 Jazyk Zápis Hindština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75 Jazyk Zápis Vietnamština 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76 Jazyk Zápis Řečtina 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77 Jazyk Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62 Doba použitelnosti

lampy Doba použitelnosti

lampy Formát HDMI Zápis RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85

Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

繁體中文

简体中文

日本語

한국어한국어

Zápis Resetovat na NULU 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

Čtení Získat dobu

použitelnosti

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63

Funkce Typ Akce Příkaz

Formát HDMI Zápis YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 Formát HDMI Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Formát HDMI Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 Rozsah HDMI Zápis Vylepšeno 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Rozsah HDMI Zápis Normální 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87 Rozsah HDMI Zápis Automaticky 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 Rozsah HDMI Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87 CEC Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 CEC Zápis ZAPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 CEC Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89 Chybový stav Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66 Brilliant Color Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Brilliant Color Zápis Barva 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E Brilliant Color Zápis Barva 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F Brilliant Color Zápis Barva 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70 Brilliant Color Zápis Barva 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71 Brilliant Color Zápis Barva 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72 Brilliant Color Zápis Barva 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Brilliant Color Zápis Barva 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Brilliant Color Zápis Barva 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75 Brilliant Color Zápis Barva 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76 Brilliant Color Zápis Barva 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77 Brilliant Color Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E Kód dálkového

ovládání Kód dálkového

ovládání Přeskenování Zápis VYPNUTO 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90 Přeskenování Zápis Hodnota 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91 Přeskenování Zápis Hodnota 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92

Zápis kód 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0

Zápis kód 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1

Zápis kód 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2

Zápis kód 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3

Zápis kód 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4

Zápis kód 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5

Zápis kód 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6

Zápis kód 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7

Čtení Stav 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x48 0xA1

Funkce Typ Akce Příkaz

Přeskenování Zápis Hodnota 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93 Přeskenování Zápis Hodnota 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94 Přeskenování Zápis Hodnota 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95 Přeskenování Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33 0x91 Dálkový klíč Zápis Nabídka 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Dálkový klíč Zápis Konec 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Dálkový klíč Zápis Nahoře 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Dálkový klíč Zápis Dole 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Dálkový klíč Zápis Doleva 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Dálkový klíč Zápis Doprava 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60 Dálkový klíč Zápis Source (Zdroj) 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56 Dálkový klíč Zápis Enter (Zadat) 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67 Dálkový klíč Zápis Automaticky 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A Provozní teplota Čtení Získání hodnoty 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x03 0x65 Cyklus režimu lampy Zápis Cyklus režimu

lampy

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x36 0x00 0x95

Slovník

Tato část popisuje standardní slovník pojmů používaných u modelů projektorů. Všechny pojmy jsou uvedeny v abecedním pořadí.

POZNÁMKA: Některé pojmy nemusí platit pro váš projektor.

Automatická synchronizace

Vestavěná inteligentní funkce pro automatické přizpůsobení, která provádí optimalizaci hodnot Frekvence a Hodiny tak, aby byla zajištěna nejvyšší kvalita obrazu.

Barevný režim

Projektor má přednastaveno několik předdefinovaných barevných režimů pro přizpůsobení potřebám provozu, prostředí a vstupního zdroje.

Barva

Přizpůsobení sytosti barev.

Blank (Prázdný)

Volitelné dočasné skrytí obrazu zobrazeného na projekční ploše, aby byla upoutána pozornost posluchačů.

CEC (Consumer Electronics Control)

Synchronizace operace zapnutí/vypnutí prostřednictvím HDMI připojení. Tj. pokud připojíte ke vstupu HDMI na projektoru zařízení, které rovněž podporuje funkci CEC, tak se po vypnutí napájení projektoru automaticky vypne rovněž napájení připojeného zařízení. Při zapnutí připojeného zařízení se rovněž automaticky zapne napájení projektoru.

Gama

Umožňuje uživateli ručně vybrat křivku stupnice šedé projektoru.

INFORMACE

Zobrazuje režim časování (vstup video signálu), číslo modelu projektoru, sériové číslo a URL webové stránky ViewSonic®.

Jas

Přizpůsobení úrovní jasu obrazu na projekční ploše.

Kontrast

Přizpůsobení rozdílu mezi pozadím obrazu (úroveň černé) a popředím obrazu (úroveň bílé).

Kroužek zvětšení

Ruční přizpůsobení velikosti promítaného obrazu.

Lichoběž. zkreslení

Zkreslení obrazu způsobené jeho projekcí na úhlový povrch. Lze jej přizpůsobit vertikálně prostřednictvím [ / ] Tlačítek pro korekci

lichoběžníkového zkreslení.

Nastavení lampy

Informace o lampě projektoru a jejím nastavení lze zobrazit a upravit pomocí položky „Informace o hodinách lampy“ nebo položky „Režim lampy“.

Nejsvětlejší Režim

Maximalizuje jas promítaného obrazu. Tento režim je ideální pro prostředí, kde je vyžadován velmi vysoký jas, např. při použití projektoru v dobře osvětlených místnostech.

Ostrost

Přizpůsobení kvality obrazu.

Poměr stran

Týká se poměru šířky obrazu k jeho výšce.

Posun objektivu

Objektiv projektoru lze vertikálně posunout pomocí nabídky „Posun objektivu“.

Přeskenování

Týká se oříznutí obrazu na obrazovce vašeho monitoru. Nastavení na vašem monitoru zvětšuje obsah filmu, takže nemůžete vidět nejzazší okraje filmu.

Režim Film

Barevný režim vhodný pro přehrávání barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC. Nejlepší pro prostředí s malým množstvím světla.

Režim velké nadm. výš.

Volitelný režim pro uživatele, kteří žijí v prostředí s nadmořskou výškou 1 500 m až 3 000 m a teplotou v rozmezí 5 °C až 25 °C. Jeho aktivace vylepší chlazení a výkon projektoru.

Rozsah HDMI

Umožňuje uživateli vybrat rozsah HDMI stupnice šedé 0 ~ 255 (vylepšený rozsah), 16 ~ 235 (normální rozsah) nebo Automaticky podle detekovaného typu signálu.

RS-232

Standardní kód pro přenos dat se sériovou komunikací používaný pro připojení k jiným zařízením nebo ovladači přes sériový port nebo port LAN.

Standartní režim

Barevný režim navržený pro normální divácké prostředí za denního světla.

Teplota barev

Umožňuje uživatelům vybrat konkrétní nastavení teploty barev pro další vylepšení jejich diváckých zážitků.

Výchozí hodnota projektoru

8000K

6500K

5 500 K

Umístění projektoru

Promítaný obraz lze přizpůsobit na základě umístění instalace projektoru, tj. instalace pod strop nebo instalace pro zadní projekci.

Výběr vstupu

Přepínání mezi různými možnostmi vstupu, které jsou u projektoru k dispozici.

Vzorek

Promítá mřížku pro usnadnění přizpůsobení obrazu a jemné ladění.

Originální stav projektoru

Obraz se zobrazuje s namodralou bílou. Výchozí teplota barev. Obraz má normální bílý vzhled. Doporučeno pro obecné použití.

Obraz se zobrazuje s načervenalou bílou.

Zaostřovací kroužek

Ruční vylepšení čistoty promítaného obrazu.

Řešení problémů

Obecné problémy

Tato část popisuje některé obecné problémy, se kterými se můžete během používání tohoto projektoru setkat.

Problém Možná řešení

Projektor se nezapne • Zajistěte, aby byl napájecí kabel správně připojen

k projektoru a do napájecí zásuvky.

• Pokud proces chlazení neskončil, počkejte prosím na jeho dokončení a pak zkuste projektor znovu zapnout.

• Pokud výše uvedené nefunguje, zkuste jinou napájecí zásuvku nebo jiné elektrické zařízení ve stejné napájecí zásuvce.

Nezobrazuje se žádný obraz • Zajistěte, aby byl správně připojen kabel zdroje video

signálu a aby byl tento zdroj video signálu zapnutý.

• Pokud není vstupní zdroj vybrán automacky, vyberte správný zdroj pomocí tlačítka Source na projektoru nebo na dálkovém ovladači.

Obraz je rozmazaný • Nastavení Zaostřovacího kroužku pomůže správně

zaostřit projekční objekv.

• Zajistěte, aby byly projektor a projekční plocha ve správné vzájemné poloze. Pokud je to nutné, upravte výšku projektoru, stejně jako úhel a směr projekce.

Dálkový ovladač nefunguje • Zajistěte, aby nebyly mezi dálkovým ovladačem

a projektorem žádné překážky a aby byly ve vzdálenos maximálně 8 m od sebe.

• Baterie mohou být vybité - zkontrolujte je prosím a v případě potřeby je vyměňte.

LED indikátory

Indikátor Stav a popis

Power (Napájení)

Zeleně

bliká Zelená Nesvítí Nesvítí Zapínání projektoru Zelená Nesvítí Nesvítí Normální provoz Zeleně

bliká

Červená Nesvítí Nesvítí Stahování

Zelená Zelená Zelená Vypalování obrazu vypnuto

Nesvítí Nesvítí Pohotovostní režim

Nesvítí Nesvítí Normální ochlazování při vypínání

Lampa

Zeleně

bliká

Nesvítí Nesvítí Červená Chyba světelného zdroje při normálním provozu

Zelená Nesvítí Červená Chyba při spouštění barevného kolečka

Nesvítí Červená Chyba chlazení při první rozsvícení zdroje světla

Zahřívání/Chlazení

Nesvítí Červená Nesvítí Chyba ventilátoru 1 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Nesvítí Červená Červená Chyba ventilátoru 2 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Nesvítí Červená Zelená Chyba ventilátoru 3 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Nesvítí Červená Oranžová Chyba ventilátoru 4 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Červeně

bliká

Červeně

bliká

Červená Červená Červená Chyba rozpojení teplotního snímače 1 (dálková dioda má

Červená Červená Zelená Chyba rozpojení teplotního snímače 2 (dálková dioda má

Zelená Červená Červená Chyba zkratování teplotního snímače 1 (dálková dioda

Nesvítí Červená Zelená Chyba zkratování teplotního snímače 2 (dálková dioda

Oranžová Červená Červená Chyba teploty 1 (příliš vysoká teplota).

Červená Nesvítí Chyba ventilátoru 5 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

Červeně

bliká

Nesvítí Chyba ventilátoru 6 (skutečná rychlost ventilátoru se liší

od požadované rychlosti).

stav rozpojeného obvodu).

má stav rozpojeného obvodu).

Oranžová Červená Zelená Chyba teploty 2 (příliš vysoká teplota).

Nesvítí Zelená Červená Chyba připojení obvodu ventilátoru IC č. 1 I2C.

Údržba

Obecná bezpečnostní opatření

• Zajistěte, aby byl projektor vypnutý a napájecí kabel odpojený z napájecí zásuvky.

• Nikdy neodstraňujte žádné součás projektoru. Pokud potřebujete vyměnit

jakýkoli díl projektoru, kontaktujte společnost ViewSonic® nebo jejího

distributora.

• Nikdy nestříkejte ani nelijte žádnou tekunu přímo na pouzdro přístroje.

• S projektorem zacházejte opatrně, protože na projektoru tmavší barvy může být

v případě odření poškození viditelnější, než na projektoru světlejší barvy.

Čištění objektivu

• Pro odstranění prachu použijte nádobku se stlačeným vzduchem.

• Pokud není objekv stále čistý, použijte papír na čištění objekvů nebo navlhčete

jemný hadřík v prostředku na čištění objekvů a jemně otřete povrch objekvu.

UPOZORNĚNÍ: Objekv nikdy nečistěte materiály s brusným účinkem.

Čištění pouzdra

• Pro odstranění nečistot a prachu používejte jemný a suchý hadřík bez chuchvalců.

• Pokud není pouzdro stále čisté, naneste malé množství slabého čiscího prostředku bez čpavku a lihu, který nemá brusný účinek, na čistý jemný hadřík bez chuchvalců a očistěte povrch.

UPOZORNĚNÍ: Nikdy nepoužívejte vosk, líh, benzín, ředidlo nebo jiné chemické čiscí

prostředky.

Skladování projektoru

Pokud chcete projektor na delší dobu uskladnit:

• Zajistěte, aby byla teplota a vlhkost místa pro uskladnění v doporučeném rozsahu.

• Zatáhněte kompletně nastavitelné nožky.

• Vyjměte baterie z dálkového ovladače.

• Zabalte projektor do původního nebo jiného vhodného obalu.

Vyloučení odpovědnosti

• Společnost ViewSonic® nedoporučuje používat pro čištění objekvu nebo pouzdra jakýchkoli čiscích prostředků založených na čpavku nebo lihu. Bylo hlášeno, že některé chemické čiscí prostředky poškozují objekv a/nebo pouzdro projektoru.

• Společnost ViewSonic® nenese odpovědnost za poškození způsobení použim čiscích prostředků založených na čpavku nebo lihu.

Informace o lampě

Tato část vám umožní lépe porozumět projekční lampě.

Lampa - hodiny

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba používání lampy (v hodinách).

Zjištění počtu hodin provozu lampy:

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na:

Pokročilé > Nastavení lampy > Informace o hodinách lampy.

2. Stiskněte tlačítko Enter (Zadat) - zobrazí se okno Informace o hodinách lampy:

3. Stisknutím tlačítka Exit (Konec) ukončete nabídku. Prodloužení životnosti lampy

Pro prodloužení životnosti lampy můžete v OSD nabídce upravit následující položky.

Nastavení režimu lampy

Nastavení projektoru do režimu Eco, Dynamic Eco, nebo SuperEko+ snižuje hlučnost systému, spotřebu energie a prodlužuje provozní životnost lampy.

Režim lampy Popis

Normální Poskytuje maximální jas lampy.

Eco

Dynamic Eco SuperEko+

Snížení spotřeby energie lampy o 20 % a snížení jasu a hlučnosti ventilátoru.

Snížení spotřeby energie lampy až o 30 % podle úrovně jasu obsahu. Snížení spotřeby energie lampy o 60 % a snížení jasu pro prodloužení

životnosti lampy a snížení hlučnosti ventilátoru.

Pro nastavení položky Režim lampy otevřete OSD nabídku a přejděte na: Pokročilé > Nastavení lampy > Režim lampy a stisknutím tlačítek / proveďte výběr a stiskněte tlačítko Enter.

Nastavení automatického vypnutí

Umožňuje automatické vypnutí projektoru po nastavené době, jestliže není detekován žádný vstupní zdroj.

Otevřete OSD nabídku a přejděte na: SPRÁVA NAPÁJENÍ > Chytrá energie > Automatické vypnutí a stisknutím tlačítek

funkci zakažte nebo nastavte čas.

Časové intervaly výměny lampy

Když se rozsvítí indikátor Lamp (Lampa), nainstalujte novou lampu nebo se obraťte na vašeho prodejce.

UPOZORNĚNÍ: Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých

případech může i explodovat.

Výměna lampy

Doporučujeme vypnout napájení, odpojit projektor z napájecí zásuvky a kontaktovat kvalifikovaného servisního technika s žádostí o výměnu lampy.

Regulační a servisní informace

Informace o kompatibilitě

V této části jsou uvedeny všechny související regulační požadavky a prohlášení. Pro ověření příslušného použití se podívejte na typové štítky a související značky na přístroji.

Prohlášení o kompatibilitě s FCC

Toto zařízení vyhovuje části 15 Předpisů FCC. Provoz je podmíněn splněním následujících dvou podmínek: (1) toto zařízení nesmí způsobovat nežádoucí rušení a (2) toto zařízení musí být odolné vůči jakémukoliv přijatému rušení včetně toho, které může způsobovat jeho nežádoucí provoz. Testy prokázaly, že toto zařízení splňuje limity pro digitální zařízení Třídy B podle části 15 Předpisů FCC.

Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu proti škodlivému vzájemnému rušení při instalaci v obytných budovách. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat nežádoucí rušení rádiové komunikace. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

• Změnou orientace nebo přemístěním přijímací antény.

• Zvětšením vzdálenosti mezi zařízením a přijímačem.

• Připojením zařízení do zásuvky v jiném okruhu, než ve kterém je zapojen rušený

přijímač.

• Konzultací problému s prodejcem nebo zkušeným opravářem radiopřijímačů/ televizorů.

VAROVÁNÍ: Upozorňujeme vás, že jakékoli změny nebo úpravy, které nejsou

výslovně schváleny stranou odpovědnou za kompabilitu, mohou způsobit odebrání oprávnění používat toto zařízení.

Prohlášení Industry Canada

CAN ICES-003(B) / NMB-003(B)

Shoda s CE pro evropské země

Toto zařízení vyhovuje Směrnici o elektromagnetické kompatibilitě 2014/30/EU a Směrnici o nízkonapěťových zařízeních 2014/35/EU.

Následující informace platí pouze pro členské země EU:

Značka zobrazená vpravo označuje kompatibilitu se Směrnicí o odpadních elektrických a elektronických zařízeních 2012/19/EU (WEEE). Značka označuje požadavek NEVYHAZOVAT toto zařízení do netříděného komunálního odpadu, a namísto toho použít systémy pro vracení a sběr v souladu s místními zákony.

Prohlášení o kompatibilitě s RoHS2

Tento produkt byl navržen a vyroben v souladu se Směrnicí 2011/65/EU Evropského parlamentu a Rady pro zamezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních (Směrnice RoHS2) a je považován za produkt, který vyhovuje maximálním hodnotám koncentrací vydaným výborem European Technical Adaptation Committee (TAC) a uvedeným níže:

Látka Navržená maximální

koncentrace

Kadmium (Cd) 0,01% <0,01 % Olovo (Pb) 0,1% <0,1% Rtuť (Hg) 0,1% <0,1% Šestimocný chróm (Cr6+) 0,1% <0,1% Polybromované bifenyly (PBB) 0,1% <0,1% Estery polybromovaných difenylů (PBDE) 0,1% <0,1% Bis (2-Ethylhexyl) ftalát (DEHP) 0,1% <0,1% Benzyl butyl ftalát (BBP) 0,1% <0,1% Dibutyl ftalát (DBP) 0,1% <0,1% Diisobutyl ftalát (DIBP) 0,1% <0,1%

Skutečná

koncentrace

Některé uvedené výše komponenty produktů jsou osvobozeny podle Přílohy III Směrnic RoHS2, jak je uvedeno níže:

• Rtuť v zářivkách se studenou katodou a zářivkách s externí elektrodou (CCFL a EEFL) pro speciální účely nepřesahující (na zářivku):

» Malá délka (500 mm): maximálně 3,5 mg na zářivku. » Střední délka (> 500 mm a < 1 500 mm): maximálně 5 mg na zářivku. » Velká délka (> 1 500 mm): maximálně 13 mg na zářivku.

• Olovo ve skle obrazovek.

• Olovo ve skle zářivek nepřesahující 0,2 % podle hmotnosti.

• Olovo jako prvek slitiny v hliníku obsahujícím až 0,4 % olova podle hmotnosti.

• Měděná slitina obsahující až 4 % olova podle hmotnosti.

• Olovo v pájkách s vysokou teplotou tavení (tj. slitiny založené na olovu

obsahující 85 % nebo více olova podle hmotnosti).

• Elektrické a elektronické komponenty obsahující olovo ve skle nebo keramice jiné, než dielektrická keramika v kondenzátorech, např. piezoelektronická zařízení, nebo ve skle či keramice pojivových směsí.

Omezení nebezpečných látek pro Indii

Prohlášení o omezení nebezpečných látek (Indie). Tento produkt splňuje „India E-waste Rule 2011“ (Indická pravidla pro elektronický odpad z roku 2011), která zakazují používání olova, rtuti, šestimocného chrómu, polybromovaných bifenylů nebo éterů polybromovaných difenylů v koncentracích přesahujících 0,1 % hmotnosti a 0,01 % hmotnosti pro kadmium, kromě výjimek stanovených v Plánu 2 těchto Pravidel.

Likvidace produktu na konci jeho životnosti

Společnost ViewSonic® chrání životní prostředí a snaží se podporovat ekologickou práci a život. Děkujeme vám za podporu chytřejších a ekologičtějších produktů. Navštivte prosím webovou stránku ViewSonic® pro další informace.

USA a Kanada:

https://www.viewsonic.com/us/company/green/go-green-with-viewsonic/#recycle-program

Evropa:

http://www.viewsoniceurope.com/uk/support/recycling-information/

Informace o autorských právech

Microsoft, Windows a logo Windows jsou registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích.

ViewSonic® a logo tří ptáků jsou registrované ochranné známky společnosti ViewSonic® Corporation.

VESA je registrovaná ochranná známka sdružení Video Electronics Standards Association. DPMS a DDC jsou ochranné známky sdružení VESA.

Vyloučení odpovědnosti: ViewSonic® Corporation nenese odpovědnost za technické nebo redakční chyby či opomenutí v tomto dokumentu, ani za náhodné nebo následné škody vzniklé v důsledku poskytnutí tohoto materiálu nebo výkonu či používání tohoto produktu.

V zájmu neustálého vylepšování produktů si společnost ViewSonic® Corporation vyhrazuje právo na změnu specifikací produktu bez oznámení. Informace uvedené v tomto dokumentu se mohou změnit bez předchozího upozornění.

Žádná část tohoto dokumentu nesmí být kopírována, reprodukována nebo přenášena jakýmikoli prostředky a pro jakékoli účely bez předchozího písemného svolení společnosti ViewSonic® Corporation.

PX703HD_PX703HDH_UG_CZE_1a_20220325

Zákaznický servis

Pokud potřebujete technickou podporu nebo servis produktu, podívejte se do níže uvedené tabulky nebo kontaktujte vašeho distributora.

POZNÁMKA: Budete potřebovat sériové číslo produktu.

Země/Region Webová stránka Země/Region Webová stránka

Asie, Pacifik a Afrika

Austrálie

中国 (Čína)

Hongkong (anglicky)

Indonézie

日本 (Japonsko)

Malajsie

Barma

Nový Zéland

Filipíny

臺灣 (Tchaj-wan)

Việt Nam

Amerika

www.viewsonic.com/au/

www.viewsonic.com.cn

www.viewsonic.com/hk-en/

www.viewsonic.com/id/

www.viewsonic.com/jp/

www.viewsonic.com/my/

www.viewsonic.com/mm/

www.viewsonic.com/nz/

www.viewsonic.com/ph/

www.viewsonic.com/tw/

www.viewsonic.com/vn/

Bangladéš

香港 (繁體中文)

Indie

Izrael

Korea

Střední východ

Nepál

Pákistán

Singapur

ประเทศไทย

Jižní Afrika a Maurius

www.viewsonic.com/bd/

www.viewsonic.com/hk/

www.viewsonic.com/in/

www.viewsonic.com/il/

www.viewsonic.com/kr/

www.viewsonic.com/me/

www.viewsonic.com/np/

www.viewsonic.com/pk/

www.viewsonic.com/sg/

www.viewsonic.com/th/

www.viewsonic.com/za/

Spojené státy

Lanská Amerika

Evropa

Německo

Россия

Türkiye

United Kingdom

www.viewsonic.com/us

www.viewsonic.com/la

www.viewsonic.com/eu/

www.viewsonic.com/de/

www.viewsonic.com/ru/

www.viewsonic.com/tr/

www.viewsonic.com/uk/

Kanada

Francie

Қазақстан

España

Україна

www.viewsonic.com/us

www.viewsonic.com/fr/

www.viewsonic.com/kz/

www.viewsonic.com/es/

www.viewsonic.com/ua/

Omezená záruka

Projektor ViewSonic®

Rozsah pokrytí zárukou:

Společnost ViewSonic zaručuje, že její produkty nebudou mít během záruční doby za předpokladu normálního používání vady materiálu a výrobního zpracování. Pokud se během záruční doby ukáže, že produkt má vadu materiálu nebo výrobního zpracování, provede společnost ViewSonic, podle svého výhradního uvážení, opravu nebo výměnu produktu za podobný produkt. Náhradní produkt nebo díly mohou obsahovat přepracované nebo renovované díky či komponenty.

Omezená obecná záruka po dobu tří (3) let

Podmíněno omezenější zárukou na jeden (1) rok uvedenou níže, pro Severní a Jižní Ameriku: Záruka tři (3) roky na všechny díly s výjimkou lampy, tři (3) roky na práci a jeden (1) rok na originální lampu ode dne zakoupení prvním zákazníkem. Jiné regiony nebo země: Informujte se na záruční podmínky u místního prodejce nebo místního zastoupení ViewSonic.

Omezená záruka po dobu jednoho (1) roku pro intenzivní používání:

Při intenzivním používání, kdy je projektor používán denně průměrně více než čtrnáct (14) hodin, pro Severní a Jižní Ameriku: Záruka jeden (1) rok na všechny díly s výjimkou lampy, jeden (1) rok na práci a devadesát (90) dnů na originální lampu ode dne zakoupení prvním zákazníkem; pro Evropu: Záruka jeden (1) rok na všechny díly s výjimkou lampy, jeden (1) rok na práci a devadesát (90) dnů na originální lampu ode dne zakoupení prvním zákazníkem. Jiné regiony nebo země: Informujte se na záruční podmínky u místního prodejce nebo místního zastoupení ViewSonic. Záruka na lampu podléhá smluvním podmínkám, ověření a souhlasu. Týká se pouze lampy instalované výrobcem. Všechny lampy tvořící příslušenství, které byly zakoupeny samostatně, mají záruku 90 dnů.

Na koho se vztahuje záruka:

Tato záruka je platná pouze pro prvního zákazníka, který produkt zakoupil.

8585

Co není předmětem záruky:

1. Jakýkoli produkt, na kterém bylo poškozeno, upraveno nebo odstraněno sériové číslo.

2. Poškození, zhoršení vlastností nebo porucha v důsledku:

a. Nehody, zneužití, nesprávného použití, zanedbání, požáru, vody, blesku nebo jiné

přírodní síly, nesprávné údržby, neoprávněné úpravy produktu nebo nedodržení

pokynů dodávaných k tomuto produktu. b. Používání mimo specifikací produktu. c. Používání produktu pro jiné, než normální zamýšlené účely nebo za jiných, než

normálních podmínek. d. Oprava nebo pokus o opravu osobou, která nemá oprávnění od společnosti

ViewSonic. e. Jakékoli poškození produktu z důvodu přepravy. f. Odebrání nebo instalace produktu. g. Vnější příčiny, jako například kolísání nebo porucha elektrického napájení. h. Používání napájení nebo dílů nesplňujících specifikace společnosti ViewSonic. i. Normální opotřebení. j. Jakákoli jiná příčina, která se netýká vady produktu.

3. Odebrání, instalace a zavedení manipulačních poplatků.

Jak získat servis:

1. Pro informace o záručním servisu kontaktujte zákaznickou podporu společnos ViewSonic (podívejte se prosím na stránku „Zákaznická podpora“). Budete muset sdělit sériové číslo produktu.

2. Pro přijetí zákaznickým servisem budete muset poskytnout (a) prodejní stvrzenku s originálním datem, (b) vaše jméno, (c) vaši adresu, (d) popis problému a (e) sériové číslo produktu.

3. Přineste produkt nebo jej zašlete s předem zaplacenými přepravními náklady v originálním obalu do autorizovaného servisního střediska ViewSonic nebo přímo do společnosti ViewSonic.

4. Pro další informace o nejbližším servisním středisku společnosti ViewSonic kontaktujte společnost ViewSonic.

Omezení předpokládaných záruk:

Neexistují žádné záruky, výslovně vyjádřené nebo předpokládané, které rozšiřují záruku nad zde uvedený popis, včetně předpokládané záruky prodejnosti a vhodnosti ke konkrétnímu účelu.

Vyloučení škod:

Odpovědnost společnosti ViewSonic je omezena na náklady na opravu nebo výměnu produktu. ViewSonic nenese odpovědnost za:

1. Poškození jiného majetku způsobené jakýmikoli vadami produktu, škody z důvodu nesnází, nemožnos používat produkt, ztráty času, ztráty zisku, ztráty obchodní příležitos, ztráty důvěry, narušení obchodních vztahů nebo jiné komerční ztráty, a to i v případě, že bylo na takové škody upozorněno.

2. Jakékoli jiné škody, ať už náhodné, následné nebo jakékoli jiné.

3. Jakékoli nároky vůči zákazníkovi vznesené jinou stranou.

Vliv místních zákonů:

Kromě konkrétních zákonných práv, která vám poskytuje tato záruka, můžete mít v závislosti na místních zákonech i jiná práva. Některé místní vlády nedovolují omezení předpokládaných záruk a/nebo nedovolují vyloučení náhodných nebo následných škod, takže výše uvedená omezení a výluky se vás nemusí týkat.

Prodeje mimo USA a Kanadu:

Pro záruční informace a služby pro produkty ViewSonic prodávané mimo USA a Kanadu kontaktujte společnost ViewSonic nebo místního prodejce ViewSonic.

Záruční doba pro tento produkt v pevninské Číně (s výjimkou Hong-Kongu, Macaa a Tchaj-wanu) je řízena smluvními podmínkami záručního listu pro servis (Maintenance Guarantee Card).

Uživatelé v Evropě a Rusku najdou kompletní informace o poskytované záruce na adrese www.viewsoniceurope.com v části Podpora/Záruční informace.

Šablona záručních podmínek pro projektor v UG VSC_TEMP_2005

Viewsonic PX703HDH, PX703HD User Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
