Viewsonic PX701HD User Guide [cs]

PX701HD PX701HDH

Projektor

Uživatelská příručka

Číslo modelu VS17689

Název modelu: PX701HD | PX701HDH

Děkujeme vám, že jste si vybrali ViewSonic®

Jako světová jednička v poskytování zobrazovacích řešení se společnost ViewSonic® maximálně snaží, aby splnila a překonala očekávání zákazníků z hlediska technologického vývoje, inovací a jednoduchos. U nás ve ViewSonic® věříme, že naše produkty mají potenciál učinit svět lepším, a jsme si jis, že vámi zakoupený produkt ViewSonic® vám bude dobře a spolehlivě sloužit.

Ještě jednou vám děkujeme, že jste si vybrali ViewSonic®!

Bezpečnostní opatření - Obecná

Předtím, než začnete váš projektor používat, si prosím přečtěte následující Bezpečnostní opatření.

• Uložte tuto uživatelskou příručku na bezpečném místě pro pozdější použití.

• Přečtěte si všechna varování a dodržujte všechny pokyny.

• Kolem projektoru ponechte alespoň 50 cm (20 “) volného místa pro dostatečné odvětrávání.

• Umístěte projektor na dobře větrané místo. Nestavte na projektor nic, co by mohlo bránit rozptylu tepla.

• Nestavte projektor na nerovný nebo nestabilní povrch. Projektor by mohl spadnout a mohlo by dojít k zranění osob nebo poruše projektoru.

• Nepoužívejte projektor v případě, že je nakloněný doleva či doprava pod úhlem přesahujícím 10°, nebo dopředu či dozadu pod úhlem přesahujícím 15°.

• Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

• V době, kdy je zapnutá lampa projektoru, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu.

• Během provozu projektoru neblokujte jeho objektiv žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů nebo dokonce k požáru.

• Během provozu bývá lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny počkejte přibližně 45 minut, než projektor vychladne.

• Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy.

• Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

• Nepokoušejte se tento projektor demontovat. Uvnitř projektoru se vyskytuje nebezpečné vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění.

• Při přemísťování projektoru dávejte pozor, aby vám projektor nespadl nebo abyste s ním do něčeho nenarazili.

• Nepokládejte na projektor a připojovací kabely žádné těžké předměty.

• Nestavte projektor do svislé polohy. Mohlo by dojít k jeho převrhnutí a následnému zranění osob nebo poruše projektoru.

• Nevystavujte projektor přímému slunečnímu světlu nebo jiným zdrojům trvalého tepla. Neinstalujte projektor do blízkosti jakýchkoli zdrojů tepla (radiátory, ohřívače vzduchu, kamna nebo jiná zařízení včetně zesilovačů), které by mohly zvýšit teplotu projektoru na nebezpečnou úroveň.

• Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej od zdroje energie a požádejte místní servisní středisko o opravu projektoru.

• Během provozu projektoru si můžete všimnout, že z větrací mřížky projektoru vystupuje proud teplého vzduchu a zápach. To je naprosto normální a neznamená to poruchu projektoru.

• Nepokoušejte se blokovat bezpečnostní funkce polarizované nebo uzemněné zástrčky. Polarizovaná zástrčka má dva kolíky, přičemž jeden je širší, než druhý. Uzemněná zástrčka má dva kolíky a třetí uzemňovací kontakt. Široký a třetí kolík mají bezpečnostní funkci. Pokud zástrčka nepasuje do vaší zásuvky, pořiďte si adaptér. Nepokoušejte se strkat zástrčku do zásuvky násilím.

• Při připojování do napájecí zásuvky NEODSTRAŇUJTE uzemňovací kontakt. Zajistěte prosím, aby uzemňovací kontakty nebyly NIKDY ODSTRANĚNY.

• Chraňte napájecí kabel před pošlapáním nebo přiskřípnutím, zejména u zástrčky a tam, kde vystupuje z projektoru.

• V některých zemích NENÍ elektrické napětí stabilní. Váš projektor je zkonstruován tak, aby bezpečně fungoval při napětí v rozsahu 100 až 240 V AC (stř.). Pokud však dojde k výpadkům napětí nebo napěťovým rázům ±10 V, nemusí projektor pracovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

• Pokud se objeví kouř, neobvyklý zvuk nebo podivný zápach, okamžitě projektor vypněte a zavolejte vašemu prodejci nebo společnosti ViewSonic®. Pokračovat v používání projektoru by bylo nebezpečné.

• Používejte pouze doplňky/příslušenství specifikované výrobcem.

• Jestliže nebudete projektor delší dobu používat, odpojte napájecí kabel ze síťové zásuvky.

• Veškeré opravy přenechejte kvalifikovaným servisním technikům.

UPOZORNĚNÍ: Možnost vyzařování nebezpečného optického záření z tohoto

produktu. Stejně jako u jakéhokoli jiného zdroje jasného světla se nedívejte do paprsku, RG2 IEC 62471-5:2015.

Bezpečnostní opatření - Montáž pod strop

Předtím, než začnete váš projektor používat, si prosím přečtěte následující Bezpečnostní opatření.

Pokud chcete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete nevhodnou sadu pro montáž projektoru pod strop, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nesprávného připevnění pomocí šroubů nesprávného průměru či délky.

Sadu pro montáž projektoru pod strop si můžete zakoupit u prodejce vašeho projektoru. Rovněž vám doporučujeme, abyste si zakoupili samostatný bezpečnostní kabel a pevně jej připevnili k bezpečnostnímu otvoru na projektoru a na základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzoli uvolnilo.

Obsah

Bezpečnostní opatření - Obecná .................................. 3

Přednosti ..............................................................................................................10

Obsah balení .........................................................................................................10

Popis produktu .....................................................................................................11

Projektor ............................................................................................................... 11

Ovládací prvky a funkce .............................................................................................. 11

Připojovací porty ......................................................................................................... 12

Dálkový ovladač ..................................................................................................... 13

Ovládací prvky a funkce .............................................................................................. 13

Efektivní dosah dálkového ovladače ........................................................................... 14

Výměna baterií v dálkovém ovladači .......................................................................... 14

Počáteční nastavení .................................................. 15

Volba umístění ......................................................................................................15

Rozměry projekce .................................................................................................16

Obraz 16 : 9 na projekční ploše 16 : 9 ................................................................... 16

Obraz 16 : 9 na projekční ploše 4 : 3 ..................................................................... 17

Montáž projektoru ...............................................................................................18

Zabránění neoprávněnému použití ......................................................................19

Používání bezpečnostního otvoru ......................................................................... 19

Používání funkce Heslo .......................................................................................... 20

Nastavení hesla ........................................................................................................... 20

Změna hesla ................................................................................................................ 21

Zákaz funkce Heslo ...................................................................................................... 21

Zapomenutí hesla ....................................................................................................... 22

Postup obnovy hesla ................................................................................................... 22

Uzamknutí ovládacích tlačítek............................................................................... 23

Vytvoření připojení ................................................... 24

Připojení napájení .................................................................................................24

Připojení ke zdrojům video signálu .......................................................................25

Připojení přes HDMI .............................................................................................. 25

Připojení Kompozitní video ................................................................................... 26

Připojení ke zdrojům počítačového signálu ..........................................................27

Připojení přes VGA ................................................................................................ 27

Připojení přes výstup VGA ..................................................................................... 27

Připojení přes výstup Audio ..................................................................................28

Ovládání .................................................................... 29

Zapnutí/vypnutí projektoru ..................................................................................29

Zapnutí projektoru ................................................................................................ 29

První aktivace .............................................................................................................. 29

Vypnutí projektoru ................................................................................................ 30

Volba vstupního zdroje .........................................................................................31

Přizpůsobení promítaného obrazu .......................................................................32

Přizpůsobení výšky projektoru a úhlu projekce .......................................................... 32

Automatické přizpůsobení obrazu .............................................................................. 32

Jemné doladění velikosti a čistoty obrazu ............................................................. 32

Korekce lichoběžníkového zkreslení ...................................................................... 33

Úprava promítaného obrazu ................................................................................. 33

Skrytí obrazu .........................................................................................................34

Funkce nabídek ......................................................... 35

Obecné ovládání nabídky na projekční ploše (OSD) .............................................35

Strom nabídky na projekční ploše (OSD) ..............................................................36

Nabídka ZOBRAZENÍ .............................................................................................41

Nabídka OBRAZ .....................................................................................................44

Nabídka SPRÁVA NAPÁJENÍ ..................................................................................48

ZÁKLADNÍ nabídka ................................................................................................51

Nabídka POKROČILÉ .............................................................................................53

Nabídka SYSTÉM ...................................................................................................57

Nabídka INFORMACE ............................................................................................59

Dodatek .................................................................... 60

Technické údaje ....................................................................................................60

Rozměry projektoru .............................................................................................. 61

Tabulka časování ..................................................................................................61

Analog RGB ............................................................................................................ 61

HDMI (PC) .............................................................................................................. 62

HDMI (Video) ......................................................................................................... 64

Video ..................................................................................................................... 64

Tabulka IČ ovládání ...............................................................................................64

Kód adresy ............................................................................................................65

Tabulka příkazů RS-232 ........................................................................................66

Přiřazení pinů ........................................................................................................ 66

Rozhraní ................................................................................................................ 66

Tabulka příkazů ..................................................................................................... 66

Slovník ..................................................................................................................71

Řešení problémů ..................................................................................................74

Obecné problémy .................................................................................................. 74

LED indikátory ....................................................................................................... 75

Údržba ..................................................................................................................76

Obecná bezpečnostní opatření ............................................................................. 76

Čištění objektivu .................................................................................................... 76

Čištění pouzdra ...................................................................................................... 76

Skladování projektoru ........................................................................................... 76

Vyloučení odpovědnosti ........................................................................................ 76

Informace o lampě ...............................................................................................77

Lampa - hodiny ...................................................................................................... 77

Prodloužení životnosti lampy ................................................................................ 77

Časové intervaly výměny lampy ............................................................................ 78

Výměna lampy ....................................................................................................... 78

Regulační a servisní informace .................................. 79

Informace o kompatibilitě ....................................................................................79

Prohlášení o kompatibilitě s FCC ........................................................................... 79

Prohlášení Industry Canada ................................................................................... 79

Shoda s CE pro evropské země .............................................................................. 79

Prohlášení o kompatibilitě s RoHS2 ...................................................................... 80

Omezení nebezpečných látek pro Indii ................................................................. 81

Likvidace produktu na konci jeho životnosti ......................................................... 81

Informace o autorských právech ..........................................................................82

Zákaznický servis ................................................................................................... 83

Omezená záruka .................................................................................................... 84

Úvod

ViewSonic PX701HD/HDH je projektor s vysokým jasem 3 500 ANSI lumenů a rozlišením Full HD 1080p, který nabízí působivý vizuální výkon v osvětleném obývacím pokoji nebo zasedací místnosti. Projektor využívá nejnovější konstrukci lampy, jež prodlužuje životnost lampy až na 20 000 hodin v režimu SuperEko+, což efektivně snižuje náklady na výměnu a údržbu lampy. Digitální posun objektivu umožňuje uživatelům provádět nastavení pomocí dálkového ovladače. Je rovněž kompatibilní s funkcí vColorTuner pro výměnu a úpravu barevných profilů. Dva vstupy HDMI a napájení přes rozhraní USB umožňují uživatelům připojit k projektoru mnoho multimediálních zařízení pro hraní her či sledování filmů nebo bezdrátový modul pro bezdrátovou prezentaci.

Přednosti

• Skvělá životnost lampy 20 000 hodin.

• Funkce pro úsporu energie snižující spotřebu energie lampy až o 60 %, jestliže není po nastavenou dobu detekován žádný vstupní signál.

• Aktualizace rmwaru pomocí USB typu A.

• Port USB typu A může pomocí bezdrátového HDMI modulu poskytovat streamování a napájecí napě.

• 7 barevných režimů pro různé projekční účely.

• Časovač prezentace pro lepší správu času během prezentací.

• Verkální posun objekvu pomocí dálkového ovladače.

• Podpora 3D zobrazení.

• Spotřeba energie pod 0,5 W se zapnutým úsporným režimem.

• Rychlé automacké hledání zrychlující proces detekce signálu.

• Automacké přizpůsobení jedním tlačítkem pro zobrazení nejlepší kvality obrazu (pouze pro analogový signál).

• Digitální korekce lichoběžníkového zkreslení.

• Schopnost zobrazit 1,07 miliard barev.

• Vícejazyčné nabídky na projekční ploše (OSD).

• Funkce HDMI CEC (Consumer Electronics Control) umožňující synchronizaci operací zapnu/vypnu mezi projektorem a DVD přehrávačem kompabilním s CEC připojeným ke vstupu HDMI na projektoru.

Obsah balení

• Projektor

• Napájecí kabel

• Video kabel

POZNÁMKA: Dodávaný napájecí kabel a video kabely se mohou u jednotlivých zemí

lišit. Pro další informace prosím kontaktujte vašeho prodejce.

• Dálkový ovladač a baterie

• Průvodce rychlým používáním

Popis produktu

EXIT

SOURCE

ENTER

BLANK

MODE

COLOR

Projektor

Ovládací prvky a funkce

Indikátor Temperature (Teplota)

Indikátor Power (Napájení)

Ventilační otvory (odvod horkého vzduchu)

Projekční objektiv

Snímač infračerveného dálkového ovládání

Indikátor Lamp (Lampa)

Zaostřovací kroužek

Kroužek zvětšení

Tlačítko Popis

[ ] Power (Napájení)

[ / ] Tlačítka pro korekci

lichoběžníkového zkreslení [ / / / ]

Doleva/Doprava/Nahoru/ Dolů

Menu (Nabídka)/Exit (Konec) Zapnutí nebo vypnutí nabídky na projekční ploše (OSD). Source (Zdroj) Zobrazení pruhu pro výběr vstupního zdroje.

Blank (Prázdný) Skrytí obrazu zobrazeného na projekční ploše. Enter (Zadat) Aktivace vybrané položky nabídky na projekční ploše (OSD),

[ ] Zvýšení hlasitosti [ ] Snížení hlasitosti

Barevný režim Zobrazení pruhu pro výběr barevného režimu.

Zapnutí projektoru nebo jeho přepnutí do pohotovostního režimu.

Ruční korekce zkreslení obrazu vznikajícího vlivem projekce pod úhlem.

Výběr požadovaných položek nabídky a nastavení po aktivaci nabídky na projekční ploše (OSD).

když je OSD nabídka aktivní. Zvýšení úrovně hlasitosti.

Snížení úrovně hlasitosti.

Připojovací porty

12 3 5 6 7 8

Konektor pro připojení síťového napájecího kabelu

Otvory pro montáž pod strop

Nastavitelná nožka

Port Popis

1 AUDIO OUT (Audio výstup) Výstupní konektor audio signálu. 2 AUDIO IN (Audio vstup) Vstupní konektor audio signálu. 3 HDMI 1 Port HDMI. 4 HDMI 2 Port HDMI.

USB 5V/1.5A OUT

(Výstup USB 5 V/1,5 A - Servisní)

Port USB typu A jako zdroj energie.

Bezpečnostní otvor

Bezpečnostní lišta

COMPUTER IN

(Počítačový vstup)

Konektor vstupu signálu RGB (PC).

MONITOR OUT

(Výstup pro monitor)

Konektor výstupu signálu RGB (PC).

8 RS-232 Ovládací port RS-232.

9 VIDEO Port Kompozitní video.

1 - K dispozici pro model PX701HD

1212

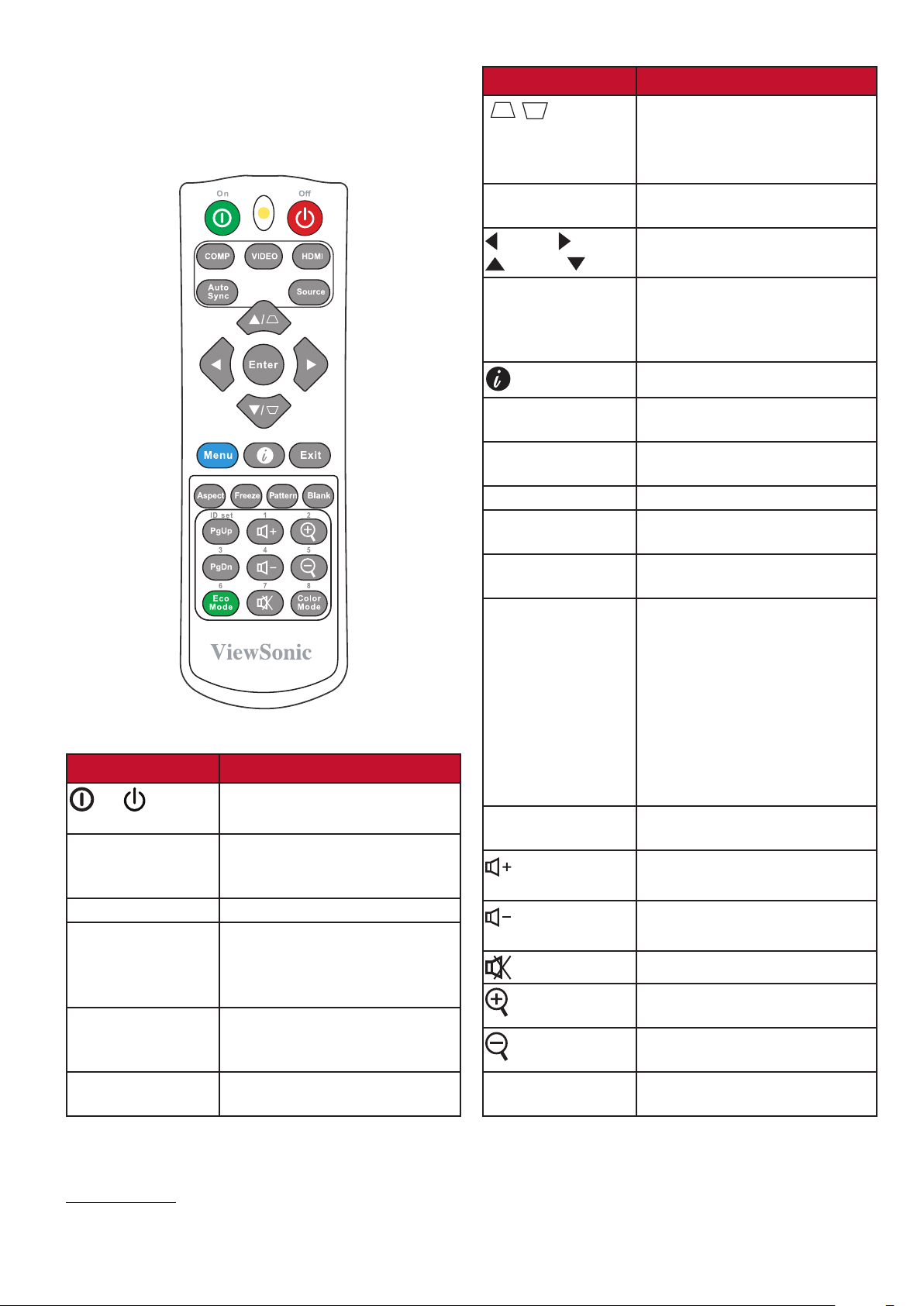

Dálkový ovladač

Ovládací prvky a funkce

Tlačítko Popis

On/ Off

(Zapnutí/Vypnutí) COMP (Počítač)

VIDEO Není k dispozici. HDMI Výběr zdroje z portu HDMI 1

Auto Sync (Automatická synchronizace)

Source (Zdroj) Zobrazení pruhu pro výběr zdroje

Zapnutí nebo přepnutí do pohotovostního režimu.

Výběr zdroje z portu COMPUTER IN (Počítačový vstup) pro zobrazení.

nebo HDMI 2 pro zobrazení. Pro přepínání mezi 2 porty stiskněte toto tlačítko opakovaně.

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

signálu.

Tlačítko Popis

[ / ]Tlačítka pro korekci lichoběžníkového zkreslení

Enter (Zadat) Aktivace vybrané položky OSD

Doleva/ Doprava

Nahoru/ Dolů

Menu (Nabídka) Zapnutí/vypnutí nabídky na

(INFORMACE)

Exit (Konec) Ukončení a uložení nastavení

Aspect (Poměr stran) Zobrazení pruhu pro výběr

Freeze (Zmrznout) Zastavení promítaného obrazu. Pattern (Vzorek) Zobrazení vestavěného

Blank (Prázdný) Skrytí obrazu zobrazeného na

PgUp (Předchozí stránka) (Předchozí stránka)/ PgDn (Následující stránka) (Následující stránka)

Eco Mode (Úsporný režim)

(Zvýšení

hlasitosti)

(Snížení

hlasitosti)

(Němý)

Color Mode (Barevný režim)

Ruční korekce zkreslení obrazu vznikajícího vlivem projekce pod úhlem.

nabídky. Výběr požadovaných položek

nabídky a provedení nastavení.

projekční ploše (OSD) nebo návrat zpět do předchozí OSD nabídky.

Zobrazení nabídky INFORMACE.

nabídky.

poměru stran.

testovacího vzorku.

projekční ploše. Ovládání programu vašeho

zobrazovacího softwaru (na připojeném PC), který reaguje na příkazy předchozí/následující stránka (například Microsoft PowerPoint).

POZNÁMKA: Je k dispozici

pouze tehdy, když je vybrán vstupní signál z PC.

Výběr režimu Eco.

Zvýšení úrovně hlasitosti.

Snížení úrovně hlasitosti.

Zapnutí a vypnutí zvuku.

Zvětšení velikosti promítaného obrazu.

Zmenšení velikosti promítaného obrazu.

Zobrazení pruhu pro výběr barevného režimu.

2 - K dispozici pro model PX701HD

Efektivní dosah dálkového ovladače

Pro zajištění správné funkce dálkového ovladače postupujte následovně:

1. Dálkový ovladač je nutno držet pod úhlem

max. 30° stupňů kolmo k snímačům infračerveného dálkového ovládání (IR) na projektoru.

2. Vzdálenost mezi dálkovým ovladačem

a snímači by neměla přesáhnout 8 m

POZNÁMKA: Umístění snímačů infračerveného

dálkového ovládání (IR) najdete na obrázku.

Výměna baterií v dálkovém ovladači

Přibližně 30°

1. Odstraňte kryt baterií v zadní části dálkového ovladače stisknutím prstového

úchytu a jeho posunutím dolů.

2. Vyjměte stávající baterie (pokud jsou vloženy) a vložte dvě baterie AAA.

POZNÁMKA: Dodržujte vyznačenou polaritu baterií.

3. Nasaďte kryt baterií zpět jeho vyrovnáním se základnou a zatlačením zpět do

správné polohy.

POZNÁMKA:

• Nenechávejte dálkový ovladač a baterie v prostředí s nadměrnou teplotou nebo

vlhkostí.

• Baterie nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje

výrobce baterií.

• Použité baterie zlikvidujte podle pokynů výrobce baterií a místních předpisů na

ochranu životního prostředí.

• Nikdy neházejte baterie do ohně. Mohlo by dojít k jejich explozi.

• Jestliže jsou baterie vybité nebo pokud nebudete dálkový ovladač delší dobu

používat, vyjměte z něj baterie, aby nedošlo k poškození dálkového ovladače.

Počáteční nastavení

V této části najdete podrobné pokyny pro nastavení vašeho projektoru.

Volba umístění

Umístění instalace je určeno osobními preferencemi a uspořádáním místnosti. Vezměte v úvahu následující:

• Velikost a pozice projekční plochy.

• Umístění vhodné napájecí zásuvky.

• Umístění a vzdálenost mezi projektorem a dalším zařízením.

Projektor je zkonstruován tak, aby mohl být nainstalován do některého z následujících umístění:

Přední

Projektor je postaven v blízkosti podlahy před projekční plochou.

Strop vpředu

Projektor je zavěšen obráceně pod strop před projekční plochou.

Strop vzadu

Projektor je zavěšen obráceně pod strop za projekční plochou.

Zadní

Projektor je postaven v blízkosti podlahy za projekční plochou.

1 - Budete potřebovat speciální projekční plátno pro zadní projekci.

Rozměry projekce

POZNÁMKA: Viz „Technické údaje“ na straně 60 přirozené rozlišení zobrazení

tohoto projektoru.

• Obraz 16 : 9 na projekční ploše 16 : 9

(b)

(a)

(d)

(c)

(f)

(e)

(a)

• Obraz 16 : 9 na projekční ploše 4 : 3

(b)

(a)

(d)

(c)

(f)

(e)

(a)

POZNÁMKA: (e) = Projekční plocha / (f) = Střed objektivu

Obraz 16 : 9 na projekční ploše 16 : 9

(e)

(f)

(c)

(d)

(b)

(e)

(f)

(c)

(d)

(b)

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 79 1996 86 2195 29 747 1,5 37,4 1,5 37 70 1778 92 2328 101 2561 34 872 1,7 43,6 1,7 44 80 2032 105 2661 115 2927 39 996 2,0 49,8 2,0 50

90 2286 118 2994 130 3293 44 1121 2,2 56,0 2,2 56 100 2540 131 3326 144 3659 49 1245 2,5 62,3 2,5 62 110 2794 144 3659 158 4025 54 1370 2,7 68,5 2,7 68 120 3048 157 3992 173 4391 59 1494 2,9 74,7 2,9 75 130 3302 170 4324 187 4757 64 1619 3,2 80,9 3,2 81 140 3556 183 4657 202 5123 69 1743 3,4 87,2 3,4 87 150 3810 196 4989 216 5488 74 1868 3,7 93,4 3,7 93 160 4064 210 5322 230 5854 78 1992 3,9 99,6 3,9 100 170 4318 223 5655 245 6220 83 2117 4,2 105,8 4,2 106 180 4572 236 5987 259 6586 88 2241 4,4 112,1 4,4 112 190 4826 249 6320 274 6952 93 2366 4,7 118,3 4,7 118 200 5080 262 6653 288 7318 98 2491 4,9 124,5 4,9 125

Obraz 16 : 9 na projekční ploše 4 : 3

(a) Velikost

(b) Projekční vzdálenost

(d) Vertikální posunutí

projekční

minimální maximální minimální maximální

obrazu

plochy

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 72 1832 79 2015 27 686 1,4 34 1,4 34

70 1778 84 2137 93 2351 32 800 1,6 40 1,6 40

80 2032 96 2443 106 2687 36 914 1,8 46 1,8 46

90 2286 108 2748 119 3023 41 1029 2,0 51 2,0 51 100 2540 120 3053 132 3358 45 1143 2,3 57 2,3 57 110 2794 132 3358 145 3694 50 1257 2,5 63 2,5 63 120 3048 144 3664 159 4030 54 1372 2,7 69 2,7 69 130 3302 156 3969 172 4366 59 1486 2,9 74 2,9 74 140 3556 168 4274 185 4702 63 1600 3,2 80 3,2 80 150 3810 180 4580 198 5038 68 1715 3,4 86 3,4 86 160 4064 192 4885 212 5374 72 1829 3,6 91 3,6 91 170 4318 204 5190 225 5709 77 1943 3,8 97 3,8 97 180 4572 216 5496 238 6045 81 2057 4,1 103 4,1 103 190 4826 228 5801 251 6381 86 2172 4,3 109 4,3 109 200 5080 240 6106 264 6717 90 2286 4,5 114 4,5 114

POZNÁMKA: Z důvodu odchylek optických komponent existuje mezi těmito

hodnotami 3% tolerance. Před trvalou instalací projektoru doporučujeme fyzicky otestovat velikost a vzdálenost projekce.

Montáž projektoru

65.89

POZNÁMKA: Pokud si zakoupíte držák třetí strany, použijte prosím správnou velikost

šroubů. Velikost šroubů se může lišit podle tloušťky montážní desky.

1. Pro nejbezpečnější instalaci použijte prosím držák pro montáž na stěnu nebo pod

strop značky ViewSonic®.

2. Zajistěte, aby šrouby používané pro připevnění držáku k projektoru splňovaly následující specifikace:

• Typ šroubu: M4 x 8

• Maximální délka šroubu: 8 mm

65.89

113.54 60.01

POZNÁMKA:

• Neinstalujte projektor do blízkosti zdroje tepla.

• Mezi stropem a dolní částí projektoru zachovejte minimálně 10cm mezeru.

Zabránění neoprávněnému použití

Tento projektor obsahuje několik vestavěných bezpečnostních funkcí pro zabránění krádeži, přístupu nebo náhodným změnám nastavení.

Používání bezpečnostního otvoru

Pro zvýšení ochrany projektoru před krádeží použijte zařízení pro uzamknutí k bezpečnostnímu otvoru umožňující připevnit projektor k pevnému předmětu.

Níže je uveden příklad instalace zařízení pro uzamknutí k bezpečnostnímu otvoru:

POZNÁMKA: Bezpečnostní otvor lze rovněž použít jako bezpečnostní kotvu při

montáží projektoru pod strop.

Používání funkce Heslo

Pro zvýšení zabezpečení před neautorizovaným přístupem nebo použitím nabízí projektor možnost bezpečnostního hesla. Heslo lze nastavit v nabídce na projekční ploše (OSD).

POZNÁMKA: Poznačte si své heslo a uložte jej na bezpečné místo.

Nastavení hesla

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. a stiskněte tlačítko Enter (Zadat).

2. Označte položku Zámek napájení

a vyberte Zapnuto stisknutím tlačítek

/ .

3. Jak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami ( , , , ) 4 číslice (1, 2, 3, 4). Pomocí tlačítek se šipkami nastavte šesticiferné heslo.

4. Pro potvrzení nového hesla jej zadejte ještě jednou. Po nastavení hesla se OSD nabídka vrátí na stránku Bezpečnostní nastav..

5. Stiskněte tlačítko Exit (Konec) pro ukončení OSD nabídky.

POZNÁMKA: Jakmile je heslo nastaveno, musíte jej zadat při každém spuštění

projektoru.

2020

Změna hesla

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko Enter (Zadat)- zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“.

3. Zadejte staré heslo.

 Pokud je heslo správné, zobrazí se zpráva „ZADEJTE NOVÉ HESLO“.  Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo stisknout tlačítko Exit (Konec) pro zrušení.

4. Zadejte nové heslo.

5. Pro potvrzení nového hesla jej zadejte ještě jednou.

6. Pro ukončení OSD nabídky stiskněte tlačítko Exit (Konec).

POZNÁMKA: Místo zadávaných číslic se budou zobrazovat hvězdičky (*).

Zákaz funkce Heslo

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na: SYSTÉM > Bezpečnostní nastav. > Zámek napájení.

2. Stisknutím tlačítek / vyberte Vypnuto.

3. Zobrazí se zpráva „ZADEJTE HESLO“. Zadejte aktuální heslo.

 Pokud je heslo správné, vrátí se OSD nabídka na stránku Heslo, přičemž

hodnota „Vypnuto“ je zobrazena na řádku Zámek napájení.

 Pokud je heslo nesprávné, zobrazí se na 5 sekund chybová zpráva pro heslo

a pak zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Můžete to zkusit znovu nebo stisknout tlačítko Exit (Konec) pro zrušení.

POZNÁMKA: Staré heslo si prosím někam zapište, protože jej budete potřebovat pro

obnovení funkce ochrany heslem.

Zapomenutí hesla

Pokud je aktivována funkce ochrany heslem, budete vyzváni k zadání šesticiferného hesla po každém zapnutí projektoru. Pokud zadáte nesprávné heslo, zobrazí se na 5 sekund chybová zpráva uvedená na obrázku vpravo,

a pak zpráva „ZADEJTE HESLO“. Můžete zkusit zadat heslo znovu, nebo pokud si jej nepamatujete, můžete použít „Postup obnovy hesla“.

POZNÁMKA: Pokud zadáte 5krát za sebou nesprávné heslo, projektor se na krátký

čas automaticky vypne.

Postup obnovy hesla

1. Když se zobrazí zpráva „ZADEJTE AKTUÁLNÍ

HESLO“, stiskněte a podržte tlačítko Auto Sync (Automatická synchronizace) po dobu 3 sekund. Projektor zobrazí na projekční ploše zakódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Požádejte o dekódování tohoto čísla místní

servisní středisko. Můžete být požádáni o předložení dokladu o zakoupení za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

2222

Uzamknutí ovládacích tlačítek

Uzamknutím ovládacích tlačítek na projektoru můžete zabránit neúmyslné změně nastavení (například malými dětmi).

POZNÁMKA: Když je funkce Zámek kláves panelu nastavena na Zapnuto,

nebudou fungovat žádná ovládací tlačítka na projektoru s výjimkou

Power (Napájení).

1. Stisknutím tlačítka Menu (Nabídka) otevřete OSD nabídku a přejděte na:

SYSTÉM > Zámek kláves panelu.

2. Stisknutím tlačítek / vyberte Zapnuto.

3. Vyberte Ano a stiskněte tlačítko Enter (Zadat) pro potvrzení.

4. Pro uvolnění zámku kláves panelu stiskněte a podržte tlačítko na projektoru po

dobu 3 sekund.

POZNÁMKA: Můžete rovněž pomocí dálkového ovladače otevřít nabídku SYSTÉM >

Zámek kláves panelu a vybrat Vypnuto.

Vytvoření připojení

Tato část popisuje způsob připojení projektoru k jiným zařízením.

Připojení napájení

1. Připojte napájecí kabel ke konektoru AC IN (Vstup střídavého napájení) v zadní

části projektoru.

2. Připojte napájecí kabel do napájecí zásuvky.

POZNÁMKA: Při instalaci projektoru začleňte do pevného elektrického přívodu

snadno dostupné odpojovací zařízení nebo připojte zástrčku napájecího kabelu do snadno dostupné zásuvky v blízkos přístroje. V případě poruchy během provozu projektoru vypněte zdroj energie pomocí odpojovacího zařízení nebo vytáhněte zástrčku napájecího kabelu ze zásuvky.

Připojení ke zdrojům video signálu

Připojení přes HDMI

Připojte jeden konec HDMI kabelu k portu HDMI na vašem video zařízení. Pak připojte druhý konec tohoto kabelu k portu HDMI 1 nebo HDMI 2 na vašem projektoru.

Připojení ke zdrojům počítačového signálu

Připojení přes VGA

Připojte jeden konec VGA kabelu k portu VGA na vašem počítači. Pak připojte druhý konec tohoto kabelu k portu COMPUTER IN (Počítačový vstup) na vašem projektoru.

POZNÁMKA: Některé notebooky nezapnou po připojení k projektoru své externí

zobrazení automacky. Budete proto možná muset nastavit parametry projekce vašeho notebooku.

Připojení přes výstup VGA

Po provedení připojení přes VGA připojte jeden konec VGA kabelu k portu VGA na vašem monitoru. Pak připojte druhý konec tohoto kabelu k portu MONITOR OUT (Výstup pro monitor) na vašem projektoru.

POZNÁMKA: VGA a výstup VGA jsou k dispozici pro model PX701HD.

+ 60 hidden pages

Viewsonic PX701HD User Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
