PX701HD
PX701HDH
Proyector
Guía de usuario
IMPORTANTE: Lea esta guía de usuario para obtener información importante sobre la instalación y el uso seguros
del producto y para registrarlo para su mantenimiento en el futuro. La información sobre la garantía contenida
en la guía de usuario describe la cobertura limitada que ofrece ViewSonic Corporation, y también se encuentra en
nuestro sitio web http://www.viewsonic.com en inglés o en otros idiomas usando la casilla de selección regional
de la esquina superior derecha de nuestro sitio web.
Modelo n.º VS17689
Nombre del modelo: PX701HD | PX701HDH
Gracias por elegir ViewSonic®
Como proveedor líder de soluciones visuales a nivel mundial, ViewSonic® está empeñada
en superar las expectavas del mundo en cuanto a evolución tecnológica, innovación y
simplicidad. En ViewSonic® creemos que nuestros productos pueden tener potencialmente
un impacto posivo en todo el mundo, y estamos seguros de que el producto ViewSonic®
que usted ha escogido le será de mucha ulidad.
Una vez más, ¡gracias por elegir ViewSonic®!
2
Precauciones de seguridad - Generales
Lea las siguientes Precauciones de seguridad antes de empezar a usar el proyector.
• Guarde la guía de usuario en un lugar seguro para poder consultarla
posteriormente.
• Lea todas las advertencias y siga todas las instrucciones.
• Deje un espacio libre de por lo menos 20" (50 cm) alrededor del proyector, para
garantizar una ventilación adecuada.
• Coloque el proyector en un lugar bien ventilado. No coloque sobre el proyector
nada que impida la disipación del calor.
• No coloque el proyector sobre una superficie desnivelada o inestable. El
proyector puede caerse y averiarse o causar lesiones personales.
• No utilice el proyector si queda inclinado a un ángulo de más de 10° grados hacia
la derecha o hacia la izquierda, o a un ángulo de más de 15° grados hacia delante
o hacia atrás.
• No mire directamente al objetivo del proyector mientras esté en
funcionamiento. El intenso haz de luz puede dañarle los ojos.
• Abra siempre el obturador del objetivo o quite la tapa del objetivo cuando la
lámpara del proyector esté encendida.
• No bloquee la lente de proyección con ningún objeto cuando el proyector esté
en funcionamiento, ya que el objeto podría calentarse y deformarse e incluso
causar un incendio.
• La lámpara se calienta mucho durante el funcionamiento. Deje que el proyector
se enfríe durante 45 minutos aproximadamente antes de extraer el conjunto de
la lámpara para cambiarla.
• No utilice lámparas que hayan superado su vida útil. El uso excesivo de las
lámparas transcurrida su vida útil puede hacer que algunas veces se rompan.
• Nunca debe cambiar el conjunto de la lámpara ni ningún componente
electrónico a menos que el proyector esté desenchufado.
• No intente desmontar el proyector. En el interior hay tensiones peligrosas que
podrían provocar la muerte en caso de entrar en contacto con las piezas bajo
tensión.
• Cuando desplace el proyector, tenga cuidado de que no se caiga ni se golpee.
• No coloque ningún objeto pesado sobre el proyector ni sobre los cables de
conexión.
• No coloque el proyector verticalmente sobre un extremo. Si lo hace, el proyector
puede caerse y averiarse o causar lesiones personales.
• Evite exponer el proyector a la luz solar directa o a otras fuentes de calor
constante. No lo instale cerca de fuentes de calor tales como radiadores, rejillas
de aire caliente, estufas u otros dispositivos (incluidos los amplificadores) que
pueden aumentar la temperatura del proyector a niveles peligrosos.
3
• No coloque líquidos cerca ni encima del proyector. Si se derraman líquidos en el
proyector, este podría fallar. Si el proyector se moja, desconéctelo de la toma de
corriente de la pared y llame a su centro de servicios local para hacerlo reparar.
• Cuando el proyector está en funcionamiento, es posible que note que sale aire
caliente y olor de la rejilla de ventilación. Esto es normal y no se considera un
defecto.
• No intente eludir las disposiciones de seguridad del enchufe de tipo polarizado o
con puesta a tierra. El enchufe polarizado tiene dos clavijas, una más ancha que
la otra. El enchufe con puesta a tierra tiene dos clavijas y un tercer conector de
tierra. La clavija más ancha y la tercera se suministran para su seguridad. Si el
enchufe no encaja en la toma de corriente, procúrese un adaptador y no intente
forzar el enchufe en la toma de corriente.
• Cuando conecte el enchufe a la toma de corriente, NO extraiga el conector de
tierra. Compruebe siempre que el conector de tierra no haya sido EXTRAÍDO.
• Proteja el cable de corriente contra perforaciones o pellizcos, especialmente en
el enchufe y en el punto en que sale del proyector.
• En algunos países, la tensión NO es estable. Este proyector ha sido diseñado
para funcionar en modo seguro con una tensión comprendida entre 100 y 240
voltios de CA, pero podría averiarse si se producen subidas o bajadas repentinas
de tensión de ±10 voltios. En lugares en que pueda haber fluctuaciones o
interrupciones de la tensión de red, se recomienda conectar el proyector a un
estabilizador de tensión, un protector contra sobretensiones o un sistema de
alimentación ininterrumpida (SAI).
• Si sale humo, se siente algún ruido anormal o un olor extraño, apague
inmediatamente el proyector y llame a su distribuidor o a ViewSonic®. Es
peligroso seguir usando el proyector.
• Utilice solo los acoplamientos/accesorios especificados por el fabricante.
• Desconecte el cable de corriente de la toma de CA si no va a utilizar el proyector
durante un largo periodo.
• Todas las reparaciones deben ser realizadas por personal técnico cualificado.
PRECAUCIÓN: Este producto puede emitir radiaciones ópticas peligrosas. Como con
cualquier fuente de luz brillante, no fije la vista en el haz,
RG2 IEC 62471-5:2015.
4
Precauciones de seguridad - Montaje
en el techo
Lea las siguientes Precauciones de seguridad antes de empezar a usar el proyector.
Si tiene la intención de instalar el proyector en el techo, le recomendamos
encarecidamente que utilice un kit adecuado para el montaje del proyector en
el techo y que se asegure de que el proyector quede instalado de forma segura y
protegida.
Si no utiliza un kit adecuado para el montaje del proyector en el techo, se generará
un riesgo para la seguridad, ya que el proyector puede caerse del techo debido
a una sujeción incorrecta por haber utilizado tornillos de calibre o longitud
incorrectos.
Puede adquirir un kit para el montaje del proyector en el techo en el lugar en el que
haya adquirido el proyector. Asimismo, le recomendamos que adquiera un cable
de seguridad separado y que lo conecte de forma segura tanto a la ranura para el
candado antirrobo del proyector como a la base de la arandela de montaje en el
techo. Esto desempeñará la función secundaria de sujetar el proyector en caso de
que la sujeción de la abrazadera de montaje se suelte.
5
Contenido
Precauciones de seguridad - Generales ........................ 3
Características ......................................................................................................10
Volumen de suministro ........................................................................................10
Descripción del producto .....................................................................................11
Proyector ............................................................................................................... 11
Controles y funciones.................................................................................................. 11
Puertos de conexión ................................................................................................... 12
Mando a distancia ................................................................................................. 13
Controles y funciones.................................................................................................. 13
Alcance efectivo del mando a distancia ...................................................................... 14

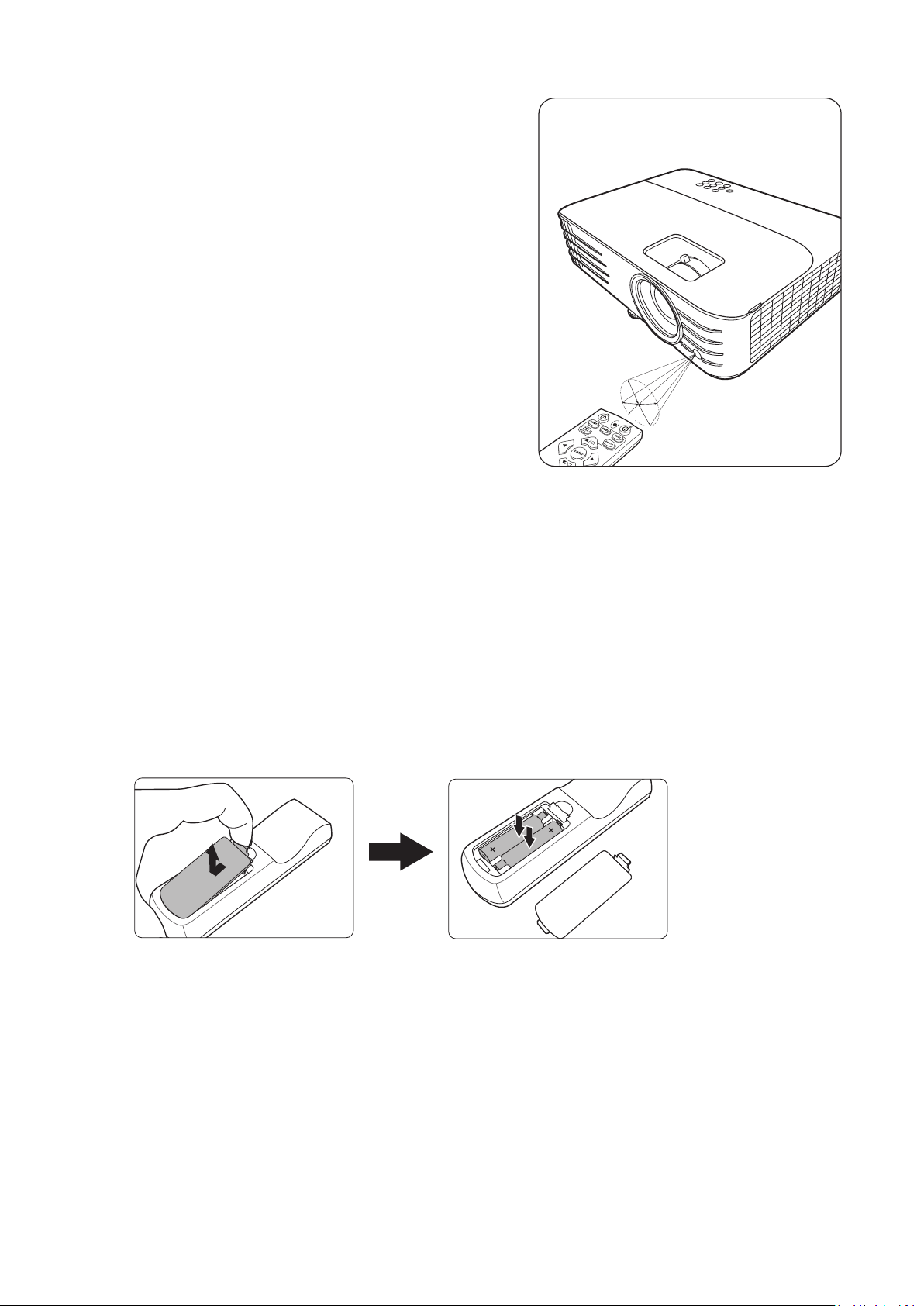

Cambio de las pilas del mando a distancia ............................................................. 14
Instalación inicial ....................................................... 15
Selección del lugar ................................................................................................ 15
Dimensiones de proyección .................................................................................16
Imagen 16:9 en una pantalla 16:9 ......................................................................... 16
Imagen 16:9 en una pantalla 4:3 ........................................................................... 17
Montaje del proyector ..........................................................................................18
Impedir el uso no autorizado ................................................................................19
Uso de la ranura de seguridad .............................................................................. 19
Uso de la función de contraseña ........................................................................... 20
Configuración de la contraseña .................................................................................. 20
Cambiar la contraseña ................................................................................................ 21
Desactivación de la función de contraseña ................................................................. 21
Olvidar la contraseña .................................................................................................. 22
Procedimiento de recuperación de contraseña .......................................................... 22
Bloqueo de las teclas de control ........................................................................... 23
6
Efectuar las conexiones ............................................. 24
Conexión a la corriente eléctrica .......................................................................... 24
Conexión a fuentes de vídeo ................................................................................25
Conexión HDMI ..................................................................................................... 25
Conexión a fuentes informáticas .......................................................................... 26
Conexión VGA........................................................................................................ 26
Conexión de salida VGA ........................................................................................ 26
Conexión de audio ................................................................................................ 27
Funcionamiento ........................................................ 28
Encender / Apagar el proyector ...........................................................................28
Puesta en marcha del proyector ........................................................................... 28
Primera activación ...................................................................................................... 28
Apagado del proyector .......................................................................................... 29
Seleccionar una fuente de entrada ......................................................................30
Ajuste de la imagen proyectada ...........................................................................31
Ajuste de la altura del proyector y del ángulo de proyección ..................................... 31
Ajuste automático de la imagen ................................................................................. 31
Ajuste fino del tamaño y de la claridad de la imagen ........................................... 31
Corrección de la deformación trapezoidal ............................................................ 32
Control de la imagen proyectada .......................................................................... 32
Ocultar la imagen .................................................................................................33
Funciones del menú .................................................. 34
Funcionamiento del menú general de presentación en pantalla (OSD) ............... 34
Árbol del menú de presentación en pantalla (OSD) .............................................35
Menú PANTALLA ...................................................................................................40
Menú IMAGEN ...................................................................................................... 43
Menú GESTIÓN DE ENERGÍA ................................................................................47
Menú BÁSICO .......................................................................................................50
Menú AVANZADO ................................................................................................. 52
Menú SISTEMA .....................................................................................................55
Menú INFORMACIÓN ...........................................................................................57
7
Apéndice ................................................................... 58
Especificaciones .................................................................................................... 58
Dimensiones del proyector ................................................................................... 59
Tabla de tiempos ..................................................................................................59
RGB analógico ....................................................................................................... 59
HDMI (PC) .............................................................................................................. 60
HDMI (Vídeo) ......................................................................................................... 62
Tabla de control IR ................................................................................................62
Código de dirección ..............................................................................................63
Tabla de comandos RS-232 ..................................................................................64
Asignación de pin .................................................................................................. 64
Interfaz .................................................................................................................. 64
Tabla de comandos ............................................................................................... 64
Glosario ................................................................................................................70
Resolución de problemas .....................................................................................73
Problemas comunes .............................................................................................. 73
Indicadores de LED ................................................................................................ 74
Mantenimiento .....................................................................................................75
Precauciones generales ......................................................................................... 75
Limpieza del objetivo ............................................................................................ 75
Limpieza de la carcasa ........................................................................................... 75
Almacenamiento del proyector............................................................................. 75
Exención de responsabilidad ................................................................................. 75
Información de la lámpara ...................................................................................76
Horas de lámpara .................................................................................................. 76
Extensión de la vida útil de la lámpara .................................................................. 76
Frecuencia de cambio de la lámpara ..................................................................... 77
Sustitución de la lámpara ...................................................................................... 77
8
Información reglamentaria y sobre servicios ............. 78
Información sobre conformidad normativa .........................................................78
Declaración de conformidad FCC .......................................................................... 78
Declaración de conformidad con el Ministerio de Industria de Canadá ............... 78
Conformidad CE para países europeos ................................................................. 79
Declaración de conformidad con la directiva europea RUSP 2 ............................. 79
Restricción de sustancias peligrosas en India........................................................ 80
Eliminación del producto al final de su vida útil .................................................... 80
Información sobre derechos de autor .................................................................. 81
Servicio al Cliente .................................................................................................. 82
Garantía limitada ................................................................................................... 83
Garantía limitada en México ................................................................................. 86
9
Introducción
El ViewSonic PX701HD/HDH es un proyector de alto brillo de 3500 lúmenes ANSI
con resolución Full HD 1080p, que ofrece prestaciones visuales impresionantes
en un salón o sala de reuniones muy iluminados. El proyector incorpora el diseño
de lámpara más reciente para prolongar la vida útil de la lámpara hasta 20.000
horas en modo SuperEco+, reduciendo efectivamente los costes de sustitución
y mantenimiento de la lámpara. La variación de objetivo digital permite que los
usuarios hagan los ajustes usando el mando a distancia. También es compatible
con la función vColorTuner, para intercambio de perfil de colores y ajustes. Las
entradas dobles HDMI y la alimentación por USB permiten a los usuarios conectarse
a una multitud de dispositivos multimedia para juegos o películas, o a un dongle
inalámbrico para una presentación inalámbrica.
Características
• Extraordinaria vida úl de la lámpara de 20.000 horas.
• Función de ahorro de energía que reduce el consumo de energía de la lámpara
de hasta el 60 % cuando no detecta ninguna señal de entrada por un período de
empo determinado.
• Actualización del rmware a través de USB de po A.
• El puerto USB de po A permite la transmisión connua con un dongle inalámbrico
HDMI y el suministro de energía.
• 7 modos de color para diferentes pos de proyecciones.
• Temporizador de presentación para una mejor gesón del empo durante las
presentaciones.
• Variación de objevo por mando a distancia.
• Admite pantallas 3D.
• Consumo de energía inferior a 0,5 W cuando está acvado el modo de ahorro de
energía.
• Autobúsqueda rápida para acelerar el proceso de detección de la señal.
• Ajuste automáco con una tecla para visualizar la mejor calidad de imagen (solo para
señal analógica).
• Corrección digital de la deformación trapezoidal.
• Capacidad de visualizar 1070 millones de colores.
• Menús mullingües de presentación en pantalla (OSD).
• La función HDMI CEC (control electrónico de consumo) permite el
funcionamiento sincronizado de apagado/encendido entre el proyector y un
disposivo reproductor de DVD compable con CEC, conectado a la entrada
HDMI del proyector.
Volumen de suministro
• Proyector
• Cable de alimentación
• Cable de vídeo
NOTA: Los cables de alimentación y de vídeo incluidos en el volumen de suministro
pueden variar según el país. Contacte con su revendedor local para más
información.
• Mando a distancia y pilas
• Guía de inicio rápido
10
Descripción del producto
EXIT
MENU
SOURCE
ENTER
BLANK
MODE
COLOR
Proyector
Controles y funciones
Luz del indicador de temperatura
Luz del indicador
de alimentación
Ventilación (salida
de aire caliente)
Objetivo de proyección
Sensor remoto IR
Luz del indicador de lámpara
Aro de
enfoque
Aro de zoom
Tecla Descripción
[ ] Power (Alimentación)
[ / ] Teclas de
deformación trapezoidal
[ / / / ]
Izquierda/Derecha/Arriba/
Abajo
Menu (Menú)/Exit (Salir) Enciende o apaga el menú de presentación en pantalla
Source (Fuente) Muestra la barra de selección de la fuente de entrada.
Blank (En blanco) Oculta la imagen de la pantalla.
Enter (Intro) Ejecuta el elemento seleccionado del menú de la
[ ] Subir volumen
[ ] Bajar volumen
Color Mode (Modo Color) Muestra la barra de selección de modo de color.
Alterna el proyector entre modo de espera y encendido.
Corrigen manualmente las imágenes distorsionadas
resultantes de una proyección en ángulo.
Sirven para seleccionar los elementos del menú y hacer
ajustes cuando el menú de presentación en pantalla (OSD)
está activado.
(OSD).
presentación en pantalla OSD, cuando este está activado.
Aumenta el nivel de volumen.
Reduce el nivel de volumen.
11
Puertos de conexión
12 3 5 6 7 8
4
Entrada del cable de
alimentación de CA
Orificios para montaje
en el techo
Pie de ajuste
Ranura de seguridad
Barra de seguridad
Puerto Descripción
1 AUDIO OUT (SALIDA DE AUDIO) Toma de salida de la señal de audio.
2 AUDIO IN (ENTRADA DE AUDIO) Toma de entrada de la señal de audio.
3
HDMI 1 Puerto HDMI.
4 HDMI 2 Puerto HDMI.
USB 5V/1.5A Out (Service)
5
(Salida USB 5V/1.5A - Servicio)
Puerto USB de tipo A para la alimentación de
corriente.
COMPUTER IN
6
(ENTRADA DE ORDENADOR)
1
7 MONITOR OUT (SALIDA MONITOR)
Toma de entrada de la señal RGB (PC).
1
Toma de salida de la señal RGB (PC).
8 RS-232 Puerto de control RS-232.
1 - Disponible para el proyector PX701HD
1212
Mando a distancia
Controles y funciones
Botón Descripción
On/ Off
(Apagado/Encendido)
COMP (Ordenador)
VIDEO (VÍDEO) No disponible.
HDMI Selecciona la fuente de
Auto Sync
(Sincronización
automática)
Source (Fuente) Muestra la barra de
Cambia entre modo de
espera y encendido.
2
Selecciona la fuente
del puerto COMPUTER
para
visualizar.
HDMI 1 o HDMI 2 para
visualizar. Presione varias
veces este botón para
cambiar entre los 2 puertos.
Determina automáticamente
la mejor sincronización
de imagen de la imagen
visualizada.
selección de la fuente.
Botón Descripción
[ / ]Teclas
de deformación
trapezoidal
Enter (Intro) Ejecuta el elemento
Izquierda/ Derecha
Arriba/ Abajo
Menu (Menú) Enciende/apaga el menú
(INFORMATION
(INFORMACIÓN))
Exit (Salir) Sale y guarda la
Aspect (Aspecto) Muestra la barra de
Freeze (Congelar) Congela la imagen
Pattern (Patrón) Muestra el patrón de prueba
Blank (En blanco) Oculta la imagen de la
PgUp (Avanzar página)
(Avanzar página)/
PgDn (Retrocer página)
(Retroceder página)
Eco Mode (Modo Eco) Selecciona el modo Eco.
(Subir volumen)
(Bajar volumen)
(Silencio)
Color Mode (Modo Color) Muestra la barra de
Corrigen manualmente las
imágenes distorsionadas
resultantes de una
proyección en ángulo.
seleccionado en el menú
OSD.
Selecciona los elementos
deseados del menú y realiza
ajustes.
de presentación en pantalla
(OSD) o vuelve al menú OSD
anterior.
Muestra el menú
INFORMATION
(INFORMACIÓN).
configuración del menú.
selección de relación de
aspecto.
proyectada.
integrado.
pantalla.
Ejecuta el programa del
software de pantalla (en
un PC conectado) que
responde a los comandos
Avanzar página/Retroceder
página (como Microsoft
PowerPoint).
NOTA: Solo está disponible
cuando se selecciona
una señal de entrada
de PC.
Aumenta el nivel de
volumen.
Reduce el nivel de volumen.
Alterna la activación y la
desactivación de audio.
Magnifica el tamaño de la
imagen proyectada.
Reduce el tamaño de la
imagen proyectada.
selección de modo de color.
2 - Disponible para el proyector PX701HD
13
Alcance efectivo del mando a distancia
Para garantizar la función correcta del mando a
distancia, siga los siguientes pasos:
1. El mando a distancia debe colocarse a un
ángulo de 30°, perpendicularmente al sensor
o a los sensores del mando a distancia IR del
proyector.
2. La distancia entre el mando a distancia y el
o los sensores no debe superar los 8 m (aprox.
26 ft)
Aprox. 30°
NOTA: Consulte la ilustración de la ubicación
del o los sensores de infrarrojos (IR) del
mando a distancia.
Cambio de las pilas del mando a distancia
1. Retire la tapa del compartimento de pilas de la parte trasera del mando a
distancia presionando el asidero para el dedo y deslizándolo hacia abajo.
2. Saque las pilas que estén dentro (si las hubiese) y coloque otras dos pilas AA
nuevas.
NOTA: Respete los polos de la pila según se indica.
3. Vuelva a colocar la tapa del compartimento de las pilas, alineándola con la base y
presionándola para que encaje bien.
NOTA:
• No deje el control remoto ni las pilas en ningún lugar excesivamente caliente
o húmedo.
• Sustitúyalas únicamente con el mismo tipo de pilas o un tipo equivalente
recomendado por el fabricante de las pilas.
• Elimine las pilas usadas de acuerdo con las instrucciones del fabricante y la
normativa medioambiental de su región.
• No tire nunca las pilas al fuego. Se podría producir una explosión.
• Si las pilas se agotan o si no va a utilizar el mando a distancia durante mucho
tiempo, extraiga las pilas para evitar daños en el mando a distancia.
14
Instalación inicial
En esta sección se proporcionan instrucciones detalladas para instalar el proyector.
Selección del lugar
El lugar de instalación se decidirá sobre la base de las preferencias personales y la
disposición de la sala. Tenga en cuenta lo siguiente:
• El tamaño y la posición de su pantalla.
• La ubicación de una toma de corriente adecuada.
• Ubicación y distancia entre el proyector y otros equipos.
El proyector ha sido diseñado para instalarlo con una de las ubicaciones siguientes:
Frontal
El proyector se coloca cerca del suelo,
delante de la pantalla.
Frontal techo
El proyector está suspendido al revés,
desde el techo, delante de la pantalla.
Posterior techo
El proyector está suspendido al revés,
desde el techo, detrás de la pantalla.
Trasera
El proyector se coloca cerca del suelo,
detrás de la pantalla.
1
1
1 - Se requiere una pantalla especial de proyección trasera.
15
Dimensiones de proyección
NOTA: Consulte “Especificaciones” en la página 58 para obtener información
sobre la resolución nativa de la pantalla de este proyector.
• Imagen 16:9 en una pantalla 16:9
(b)
(a)
(d)
(c)
(f)
(e)
• Imagen 16:9 en una pantalla 4:3
(b)
(a)
(d)
(c)
(f)
(e)
NOTA: (e) = Pantalla / (f) = Centro de la lente
Imagen 16:9 en una pantalla 16:9
(a)
(e)
(f)
(c)
(d)
(b)
(a)
(e)
(f)
(c)
(d)
(b)
(a) Tamaño
(b) Distancia de
(d) Desplazamiento
(c) Altura de
de la
pantalla
proyección
mínimo máximo mínimo máximo
la imagen
vertical
in mm in mm in mm in mm in mm in mm
60 1524 79 1996 86 2195 29 747 1,5 37,4 1,5 37
70 1778 92 2328 101 2561 34 872 1,7 43,6 1,7 44
80 2032 105 2661 115 2927 39 996 2,0 49,8 2,0 50
90 2286 118 2994 130 3293 44 1121 2,2 56,0 2,2 56
100 2540 131 3326 144 3659 49 1245 2,5 62,3 2,5 62
110 2794 144 3659 158 4025 54 1370 2,7 68,5 2,7 68
120 3048 157 3992 173 4391 59 1494 2,9 74,7 2,9 75
130 3302 170 4324 187 4757 64 1619 3,2 80,9 3,2 81
140 3556 183 4657 202 5123 69 1743 3,4 87,2 3,4 87
150 3810 196 4989 216 5488 74 1868 3,7 93,4 3,7 93
160 4064 210 5322 230 5854 78 1992 3,9 99,6 3,9 100
170 4318 223 5655 245 6220 83 2117 4,2 105,8 4,2 106
180 4572 236 5987 259 6586 88 2241 4,4 112,1 4,4 112
190 4826 249 6320 274 6952 93 2366 4,7 118,3 4,7 118
200 5080 262 6653 288 7318 98 2491 4,9 124,5 4,9 125
16
Imagen 16:9 en una pantalla 4:3
(a) Tamaño
(b) Distancia de
(d) Desplazamiento
(c) Altura de
de la
pantalla
proyección
mínimo máximo mínimo máximo
la imagen
vertical
in mm in mm in mm in mm in mm in mm
60 1524 72 1832 79 2015 27 686 1,4 34 1,4 34
70 1778 84 2137 93 2351 32 800 1,6 40 1,6 40
80 2032 96 2443 106 2687 36 914 1,8 46 1,8 46
90 2286 108 2748 119 3023 41 1029 2,0 51 2,0 51
100 2540 120 3053 132 3358 45 1143 2,3 57 2,3 57
110 2794 132 3358 145 3694 50 1257 2,5 63 2,5 63
120 3048 144 3664 159 4030 54 1372 2,7 69 2,7 69
130 3302 156 3969 172 4366 59 1486 2,9 74 2,9 74
140 3556 168 4274 185 4702 63 1600 3,2 80 3,2 80
150 3810 180 4580 198 5038 68 1715 3,4 86 3,4 86
160 4064 192 4885 212 5374 72 1829 3,6 91 3,6 91
170 4318 204 5190 225 5709 77 1943 3,8 97 3,8 97
180 4572 216 5496 238 6045 81 2057 4,1 103 4,1 103
190 4826 228 5801 251 6381 86 2172 4,3 109 4,3 109
200 5080 240 6106 264 6717 90 2286 4,5 114 4,5 114
NOTA: Hay una tolerancia del 3 % entre estas cifras, debido a las variaciones de
los componentes ópticos. Se recomienda probar físicamente el tamaño y la
distancia de proyección antes de instalar definitivamente el proyector.
17
Montaje del proyector
65.89
NOTA: Si se compra un montaje de terceros, use tornillos del tamaño correcto. El
tamaño de los tornillos puede variar según el espesor de la placa de montaje.
1. Para que la instalación sea más segura, use un montaje de pared o de techo de
ViewSonic®.
2. Compruebe que los tornillos que utilice para unir el montaje al proyector
cumplan las siguientes especificaciones:
• Tipo de tornillo: M4 x 8
• Longitud máxima del tornillo: 8 mm
65.89
113.54 60.01
NOTA:
• No instale el proyector cerca de una fuente de calor.
• Deje una distancia de por lo menos 10 cm entre el techo y el fondo del
proyector.
18
Impedir el uso no autorizado
El proyector tiene varios elementos de seguridad incorporados para evitar robos,
accesos o cambios de ajuste accidentales.
Uso de la ranura de seguridad
Para evitar que le roben el proyector, utilice un dispositivo de bloqueo en la ranura
de seguridad para asegurar el proyector a un objeto fijo.
A continuación se proporciona un ejemplo de colocación de un dispositivo de
bloqueo en la ranura de seguridad:
NOTA: La ranura de seguridad también puede utilizarse como anclaje de seguridad si
el proyector se monta en el techo.
19
Uso de la función de contraseña
Para evitar el acceso o el uso no autorizados, el proyector tiene una opción de
contraseña de seguridad. La contraseña se puede configurar usando el menú de
presentación en pantalla (OSD).
NOTA: Apunte la contraseña y guárdela en un lugar seguro.
Configuración de la contraseña
1. Pulse Menu (Menú) para abrir el menú OSD y vaya a: SISTEMA >
Configuración de seguridad y pulse Enter (Intro).
2. Resalte Activar Bloqueo y seleccione
Activado pulsando / .
3. Tal y como se muestra en la imagen
de la derecha, las cuatro teclas
de flecha ( , , , ) representan
4 números (1, 2, 3, 4). Pulse las
teclas de flecha para introducir una
contraseña de seis dígitos.
4. Confirme la nueva contraseña volviendo a introducir la nueva contraseña.
Una vez configurada la contraseña, el menú OSD vuelve a la página
Configuración de seguridad.
5. Pulse Exit (Salir) para salir del OSD menú.
NOTA: Una vez establecida la contraseña, se debe introducir la contraseña correcta
cada vez que se inicie el proyector.
2020
Cambiar la contraseña
1. Pulse Menu (Menú) para abrir el menú OSD y vaya a: SISTEMA >
Configuración de seguridad > Cambiar contraseña.
2. Pulse Enter (Intro), aparecerá el mensaje ‘INTRODUCIR CONTRASEÑA ACTUAL’.
3. Introduzca la contraseña antigua.
Si la contraseña es correcta, aparecerá el mensaje ‘INTRODUCIR NUEVA
CONTRASEÑA'.
Si la contraseña es incorrecta, aparecerá un mensaje de error de contraseña
durante 5 segundos, seguido del mensaje ‘INTRODUCIR CONTRASEÑA
ACTUAL’. Puede intentarlo nuevamente o pulsar Exit (Salir) para cancelar.
4. Introduzca una nueva contraseña.
5. Confirme la nueva contraseña volviendo a introducir la nueva contraseña.
6. Para salir del menú OSD, pulse Exit (Salir).
NOTA: Los dígitos que introduzca aparecerán en la pantalla como asteriscos (*).
Desactivación de la función de contraseña
1. Pulse Menu (Menú) para abrir el menú OSD y vaya a: SISTEMA >
Configuración de seguridad > Activar Bloqueo.
2. Pulse / para seleccionar Desactivado.
3. Aparecerá el mensaje “Introducir contraseña”. Introduzca la contraseña actual.
Si la contraseña es correcta, el menú OSD volverá a la página de la
contraseña y se mostrará “Desactivado” en la línea de Activar Bloqueo.
Si la contraseña es incorrecta, aparecerá un mensaje de error de contraseña
durante 5 segundos, seguido del mensaje ‘INTRODUCIR CONTRASEÑA
ACTUAL’. Puede intentarlo nuevamente o pulsar Exit (Salir) para cancelar.
NOTA: Conserve la contraseña anterior pues la necesitará para reactivar la función de
contraseña.
21
Olvidar la contraseña
Si la función de contraseña está activada, se
le pedirá que introduzca la contraseña de seis
dígitos cada vez que encienda el proyector. Si
introduce una contraseña incorrecta, aparecerá
el mensaje de error de contraseña que se
muestra en la imagen de la derecha, durante
5 segundos, seguido del mensaje ‘INTRODUCIR
CONTRASEÑA'.
Puede volver a intentarlo o si no la recuerda, puede utilizar el “Procedimiento de
recuperación de contraseña”.
NOTA: Si introduce una contraseña incorrecta 5 veces consecutivas, el proyector se
apagará automáticamente por un tiempo breve.
Procedimiento de recuperación de contraseña
1. Cuando aparezca el mensaje
'INTRODUCIR CONTRASEÑA
ACTUAL', pulse y mantenga pulsado
Auto Sync (Sincronización automática)
durante 3 segundos. El proyector mostrará
un número codificado en la pantalla.
2. Anote el número y apague el proyector.
3. Pida ayuda al centro técnico local para
descodificar el número. Es posible que tenga
que proporcionar un justificante de compra
para verificar que es un usuario autorizado
del proyector.
2222
Bloqueo de las teclas de control
Cuando las teclas de control del proyector están bloqueadas, se impiden los
cambios accidentales de la configuración del proyector (por ejemplo, cambios
realizados por niños).
NOTA: Cuando Bloqueo de teclas del panel está acvado, no funcionará ninguna de
las teclas de control del proyector, salvo Power (Alimentación).
1. Pulse Menu (Menú) para abrir el menú OSD y vaya a: SISTEMA >
Bloqueo de teclas del panel.
2. Pulse / para seleccionar Activado.
3. Seleccione Sí y pulse Enter (Intro) para confirmar.
4. Para liberar el bloqueo de teclas del panel, mantenga pulsado en el proyector
durante 3 segundos.
NOTA: También puede usar el mando a distancia para entrar en el menú SISTEMA >
Bloqueo de teclas del panel y seleccionar Desactivado.
23
Efectuar las conexiones
Esta sección le guiará para conectar el proyector con otro equipo.
Conexión a la corriente eléctrica
1. Conecte el cable de corriente al conector AC IN (entrada de CA) de la parte
trasera del proyector.
2. Enchufe el cable de corriente en una toma de corriente.
NOTA: Cuando instale el proyector, incorpore un disposivo de desconexión de
acceso fácil en el cableado jo, o conecte el enchufe de corriente en una toma
fácilmente accesible y próxima a la unidad. Si se produce un fallo durante
el funcionamiento del proyector, use el disposivo de desconexión para
interrumpir el suministro de corriente o desconecte el enchufe.
24
Conexión a fuentes de vídeo
Conexión HDMI
Conecte un extremo de un cable HDMI al puerto HDMI de su dispositivo de vídeo.
Conecte el otro extremo del cable al puerto HDMI 1 o HDMI 2 del proyector.
25
Conexión a fuentes informáticas
Conexión VGA
Conecte un extremo de un cable VGA al puerto VGA de su ordenador. Conecte el
otro extremo del cable al puerto de
su proyector.
NOTA: En algunos ordenadores portáles no se encienden automácamente las
pantallas externas cuando se conectan a un proyector. Es posible que tenga
que ajustar la conguración de proyección de su ordenador portál.
Conexión de salida VGA
Después de hacer la conexión VGA, conecte un extremo de un cable VGA al puerto
VGA de su monitor. Conecte el otro extremo del cable al puerto MONITOR OUT
de su proyector.
NOTA: VGA y Salida VGA están disponibles para el proyector PX701HD.
26
Conexión de audio
El proyector está equipado con altavoces, pero también puede conectar altavoces
externos en el puerto AUDIO OUT () del proyector.
NOTA: La salida de audio está controlada por la conguración de Volume (Volumen
y Silencio del proyector.
