Viewsonic PRO8400 User Manual [fi]

ViewSonic

®

- User Guide

Pro8400

DLP Projector

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手册 (简体)

- 사용자 안내서

- คู่มือการใช้งาน

- Podręcznik użytkownika

- Kullanιcι kιlavuzu

Model No. : VS13647

Hyväksyntä

FCC-lausunto

Tämä laite täyttää FCC-määräysten osan 15 vaatimukset. Käyttö on alistettu seuraavalle kahdelle
ehdolle: (1) tämä laite ei voi aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen täytyy hyväksyä minkä
tahansa vastaanotetun häiriön, mukaanlukien häiriön, joka voi aiheuttaa ei-halutun toiminnon.
Tämä laite on testattu ja todettu olevan FCC:n sääntöjen kohdan 15 digitaalilaitteiden luokituksen
B mukainen. Nämä rajat on suunniteltu antamaan kotikäytössä riittävän suojan vahingollisia
sivuvaikutuksia vastaan. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa ja jos sitä
ei ole asennettu tai käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriöitä radioliikenteeseen. Ei ole
kuitenkaan takeita siitä ettei yksittäisessä asennuksessa esiintyisi häiriöitä. Jos laite aiheuttaa häiriöitä
radio- tai tv-lähetyksiin, ne voidaan varmistaa kytkemällä laite pois päältä ja takaisin päälle. Häiriöiden
poistamiseksi suositellaan seuraavia toimenpiteitä:

• Vaihda vastaanottimen antennin asentoa ja paikkaa.

• Siirrä laite kauemmaksi vastaanottimesta.

• Liitä laite pistorasiaan, joka kuuluu eri piiriin kuin vastaanottimen pistorasia.

• Ota yhteyttä myyjään tai kokeneeseen radio/TV-asentajaan.

Varoitus: Sinua varoitetaan, että muutokset tai muunnelmat, joita yhdenmukaisuudesta vastaava
osapuoli ei nimenomaisesti ole hyväksynyt, voivat mitätöidä valtuutesi käyttää laitteistoa.

Kanadaa varten

Tämä Luokan B digitaalinen laite täyttää Kanadan vaatimukset ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE-yhdenmukaisuus eurooppalaisia maita varten

Tämä laite on sähkömagneettista yhteensopivuutta (EMC) koskevan direktiivin 2004/108/EC
ja matalajännitedirektiivin 2006/95/EC mukainen.

Seuraava koskee vain Euroopan Unionin (EU) jäsenmaita:

Oikealla näkyvä tunnus vastaa sähkö- ja elektroniikkalaiteromun jätehuoltoa (WEEE)
koskevaa direktiiviä 2002/96/EY.
Tällä tunnuksella merkittyjä laitteita ei saa hävittää talousjätteiden mukana vaan ne on vietävä
hävitettäväksi paikkakunnalla olevaan keräys- tai palautuspisteeseen paikallisten säädösten
mukaisesti.

Jos laitteen paristoissa, akuissa tai nappiparistoissa on kemiallinen symboli Hg, Cd, tai Pb, se
tarkoittaa, että pariston raskasmetallisisältö on yli 0,0005 % elohopeaa tai yli 0,002 % kadmiumia
tai yli 0,004 % lyijyä.

iViewSonic Pro8400

Tärkeitä turvaohjeita

1. Lue nämä ohjeet.

2. Säilytä nämä ohjeet.

3. Ota huomioon kaikki varoitukset.

4. Noudata kaikkia ohjeita.

5. Älä käytä laitetta veden lähellä. Varoitus: Tulipalon tai sähköiskun vaaran
vähentämiseksi älä altista tätä laitetta sateelle tai kosteudelle.

6. Puhdistetaan vain kuivalla kankaalla.

7. Älä tuki ilma-aukkoja. Asenna valmistajan ohjeiden mukaisesti.

8. Älä asenna laitetta lähelle lämpölähteitä kuten esimerkiksi lämpöpatteria, lämpörekisteriä
tai uunia sekä muita laitteita (kaiuttimet mukaanlukien) jotka tuottavat lämpöä.

9. Älä jätä huomiotta polarisoidun tai maadoitetun pistokkeen turvarakennetta.
Polarisoidussa pistokkeessa on kaksi terää joista toinen on leveämpi. Maadoitetussa
pistokkeessa on kaksi terää ja kolmas pistoke, joka on maadoitusta varten. Leveä terä ja
kolmas piikki on turvatae. Jos pistoke ei sovi sähkörasiaasi, ota yhteyttä sähkömieheen,
joka vaihtaa sähkörasian pistokkeeseen sopivaksi.

10. Varmista että virtajohdon yli ei kävellä tai ettei sitä puristeta varsinkaan pistoke- ja
liitinkohdista, sekä laitteesta ulostulevista kohdista. Varmista että virtalähde on lähellä
laitetta helposti saavutettavissa.

11. Käytä ainoastaan valmistajan määrittelemiä liitännäisiä/apulaitteita.

12. Käytä ainoastaan rattaiden, jalustan, kolmijalan, kannattimen tai pöydän

kanssa, joka on valmistajan määrittelemä. Käyttäessäsi rattaita, ole varovainen
liikuteltaessa laite/ratasyhdistelmää, jotta välttyisit vahingolta sen kaatuessa.

13. Irroita laitteen virtajohto, jos et käytä sitä pitkään aikaan.

14. Ota yhteyttä ainoastaan valtuutettuun huoltoon. Sinun tulee ottaa yhteyttä huoltoon,
jos laite vahingoittuu esimerkiksi virtajohto tai pistoke vahingoittuu, nestettä kaatuu
laitteen päälle tai tavaroita kaatuu laitteeseen, laite joutuu sateeseen tai kostuu, ei toimi
normaalisti tai putoaa.

iiViewSonic Pro8400

Selvitys RoHS-yhteensopivuudesta

Tämä tuote on suunniteltu sekä valmistettu Euroopan parlamentin ja neuvoston 2002/95/EY-direktiivin
mukaan koskien tiettyjen myrkyllisten aineiden käytön rajoittamista sähkö- ja elktroniikkalaitteistossa
(RoHS-direktiivi) ja se täyttää Euroopan Teknisen komission (TAC) asettamat enimmäipitoisuudet alla
olevan kaavion mukaan:

Aine

Lyijy (Pb) 0.1% < 0.1%

Elohope (Hg) 0.1% < 0.1%

Kadmium (Cd) 0.01% < 0.01%

Kuudenarvoinen kromi (Cr6+) 0.1% < 0.1%

Polybromibifenyyli (PBB) 0.1% < 0.1%

Polybromidifenyylieetteri (PBDE) 0.1% < 0.1%

Tietyt komponentit ovat vapautettuja yllä olevan listan pitoisuuksista RoHS-direktiivin liitten
mukaisesti.

Esimerkkejä tälläisistä vapautetuista komponenteista ovat:

1. Elohopea pienissä loistevalaisimissa ei ylitä 5 mg lamppua kohden ja muissa lampuissa, jotka eivat

ole erikseen mainittu RoHS-direktiivin liittessä.

2. Lyijy kuvaputken lasissa, elektronisissa komponenteissa, loisteputkissa sekä keraamisissa

elektroniikan osissa (esim. pietsoelektroniikkalaitteet).

3. Lyijy korkean lämpötilan juotoksissa (kuten lyijypohjaiset seokset, jotka sisältävät lyijyä 85%

painostaan tai enemmän).

4. Lyijy kohdentavana elementtinä teräksessä, joka voi sisältää painostaan jopa 0,35% lyijyä, alumiinissa

joka voi sisältää painostaan jopa 0,4% lyijyä ja kupariseoksessa, joka voi sisältää painostaan jopa 4%
lyijyä.

Ehdotettu

enimmäispitoisuus

Todellinen pitoisuus

iiiViewSonic Pro8400

Copyright Information

Copyright © ViewSonic® Corporation, 2010. Kaikki oikeudet pidätetään.
Macintosh ja Power Macintosh ovat Apple Inc:n rekisteröityjä tavaramerkkejä.
Microsoft, Windows, Windows NT ja Windows logo ovat Microsoft Corporationin rekisteröityjä
tavaramerkkejä Yhdysvalloissa ja muissa maissa.
ViewSonic, kolmen linnun logo, OnView, ViewMatch ja ViewMeter ovat ViewSonic Corporationin
rekisteröityjä tavaramerkkejä.
VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja DDC ovat
VESA:n tavaramerkkejä.
PS/2, VGA ja XGA ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä.
Vastuuvapauslauseke: ViewSonic Corporation ei ole vastuussa tämän oppaan teknisistä tai
painovirheistä tai puutteista eikä satunnaisista tai välillisistä vahingoista, jotka johtuvat tämän
materiaalin toimittamisesta tai tämän tuotteen toimivuudesta tai käytöstä.
Jatkuvan tuotekehittelyn johdosta ViewSonic Corporation pidättää oikeuden muuttaa tuotteen teknisiä
tietoja ilman eri ilmoitusta. Tämän asiakirjan sisältämiin tietoihin voidaan tehdä muutoksia ilman eri
ilmoitusta.
Tämän asiakirjan osia ei saa kopioida, jäljentää tai välittää millään tavalla mihinkään tarkoitukseen
ilman ViewSonic Coprorationin etukäteen antamaa kirjallista lupaa.

Tuotteen rekisteröinti

Rekisteröi tuotteesi ViewSonic internet-sivuilla, jotka sisältävät lisätietoja tuotteesta ja tietoja uusista
ja tulevista tuotteista osoitteessa: www.viewsonic.com. ViewSonic Wizard CD-levyltä voi tulostaa
rekisteröintilomakkeen, jonka voi joko postittaa tai lähettää faksilla ViewSoniciin.

Rekisteritiedot

Tuotteen nimi:

Mallinumero:
Asiakirjan numero:
Sarjanumero:
Ostopäivä:

Tuotteen hävittäminen sen elinkaaren lopussa

Tämän tuotteen lamppu sisältää elohopeaa, joka voi olla vaarallista sinulle ja ympäristölle. Käsittele sitä
varoen ja hävitä paikallisten tai alueellisten säädösten mukaisesti.
ViewSonic kunnioittaa ympäristöä ja on sitoutunut työskentelemään ja elämään vihreästi. Kiitos, kun
osallistut älykkäämpään, vihreämpään tietojenkäsittelyyn. Katso lisätietoja ViewSonicin web-sivustolta.
Yhdysvallat: http://www.viewsonic.com/company/green/
Eurooppa: http://www.viewsoniceurope.com/uk/support/recycling-information/
Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

Pro8400
ViewSonic DLP Projector
VS13647
Pro8400_UG_FIN Rev. 1A 09-16-10
_______________________________
_______________________________

ivViewSonic Pro8400

SISÄLTÖ

Johdanto ........................5

Projektorin ominaisuudet ..................5

Pakkauksen sisältö ..........................6

Projektorin kuvaus ............................8

Tuotteen käyttö ...........10

Ohjauspaneeli ................................ 10

Liitäntäportit .................................... 11

Kaukosäädin .................................. 13

Paristojen asennus .........................15

Kaukosäätimen käyttö ....................16

Liitäntä .........................17

Tietokoneen tai näytön liittäminen .. 18

Videolähdelaitteiden liittäminen ...... 19

Toimenpide ..................22

Virran kytkeminen päälle/pois päältä 22
Projektorin korkeuden säätäminen . 23
Projektorin zoomin ja tarkennuksen

asettaminen .................................... 23

Projektion kuvakoon asettaminen ..24

Ohjausnäppäinten lukitus ...............25

Valikon käyttö .................................26

Projektorin ohjaus LAN-verkossa ... 36

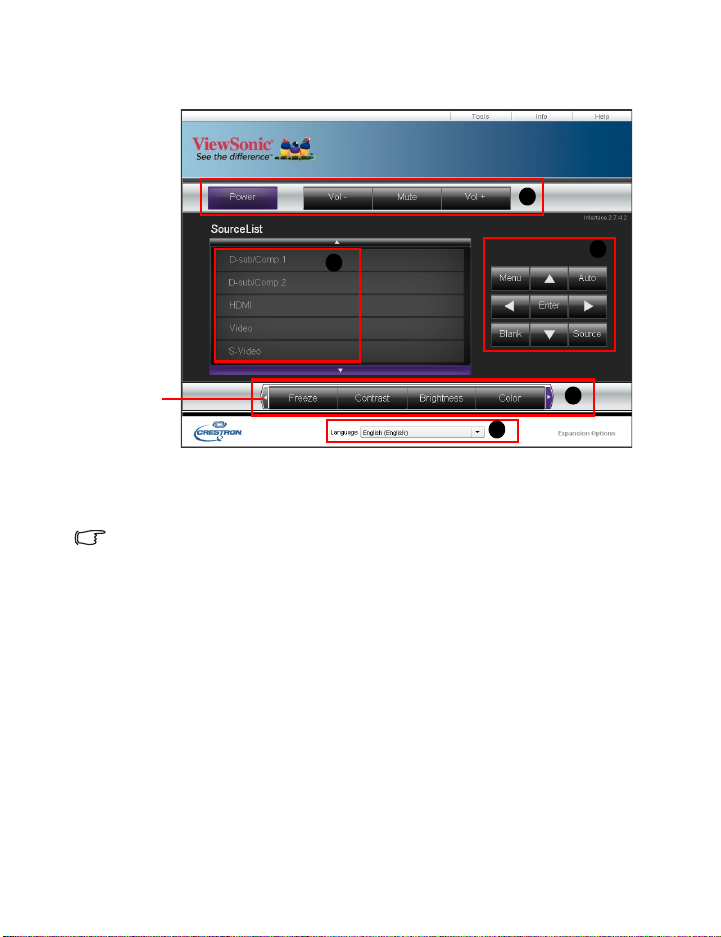

Projektorin ohjaus web-selaimen

kautta ............................................. 39

Kuvien näyttäminen pwPresenter'in

kautta ............................................. 45

Kuvien näyttäminen USB-tallennuslait-

ten kanssa ......................................51

Huolto ...........................53

Linssin puhdistaminen ....................53

Projektorin kotelon puhdistaminen .53

Suodatinkannen puhdistaminen ..... 53

Lampun vaihtaminen ...................... 54

Tekniset tiedot .............56

Mitat ............................................... 57

Kattoon asennus ............................ 57

Liite ...............................58

Merkkivalojen viestit ....................... 58

Yhteensopivuustilat ........................59

Vianmääritys ................................... 61

RS-232-komennot ja -määritykset ..62

Infrapunahallintakoodi ....................64

ViewSonic Pro8400

Johdanto

HUO-

MAUTUS

Projektorin ominaisuudet

Projektorissa yhdistyvät tehokas optisen laitteen projisointi ja käyttäjäystävällinen
suunnittelu erittäin luotettavan ja helpon käytön mahdollistamiseksi.

Projektorissa ovat seuraavat ominaisuudet:

 Yksisiruinen 0,65" Texas Instruments DLP® -teknologia
 1080p (1920 x 1080 pikseliä)
 Yhteensopivuus Macintosh®-tietokoneiden kanssa
 Yhteensopivuus NTSC:n, PAL:n, SECAM:in ja HDTV:n kanssa
 D-Sub 15-nast. liitäntä analogiseen videoliitettävyyteen
 Käyttäjäystävällinen, monikielinen ruutunäyttö
 Parannettu elektroninen trapetsikorjaus
 RS-232 -liitin sarjaohjausta varten
 HDMI-yhteensopivuus
 PJLink

TM

-yhteensopiva

 LAN-näyttö verkko-ohjaukseen ja verkkopalvelimelle
 LAN-näyttö 4-1 (maksimi 4 PC/ NB -näyttö 1 projektorille)
 Etätyöpöytä-ominaisuus LAN:ille ja USB-näytölle 1-M (maksimi 1 PC/ NB voi

näyttää jopa 8 projektoria samanaikaisesti)

 USB-näyttö tukee tietokoneen liittämistä USB mini-B -tyypin kautta A-tyypin

kaapeliin

 USB-lukija tukee USB flash -asemaa USB A -tyypin liittimen kautta
 Alle 1 W virrankulutus valmiustilassa



HUO

MAUTUS

Tässä käsikirjassa olevat tiedot voivat muuttua ilmoittamatta.



Koko tämän asiakirjan tai minkään tämän asiakirjan osan jäljentäminen,
siirtäminen tai kopioiminen ei ole sallittua ilman selvää kirjallista suostumusta.

ViewSonic Pro8400 5

Pakkauksen sisältö

Kun avaat projektorin pakkauksen, varmista, että sinulla on kaikki nämä komponentit:

HDMI1 HDMI2 Compo

Video

PC

Swap

Default

Projektori linssinsuojuksella AC-virtajohto Kaukosäädin (IR) & paristot

ViewSonic

VGA-kaapeli (D-SUB:ista D-

SUB:iin)

HDMI-kaapeli ViewSonic CD

Wizard (ohjattu

toiminto)

Pikakäynnistysopas

Valinnaiset lisävarusteet

Suodattimen kansi
Osanro: P4R34-4600-00

RS232-kaapeli
Osanro: J2552-0208-00

RGB komponenttiadapteriin
Osanro: J2552-0212-00

ViewSonic Pro8400 6

Projektorin kuljetuslaukku

HUO-

MAUTUS



HUO

MAUTUS

Ota välittömästi yhteyttä jälleenmyyjääsi, jos mikään tarvikkeista puuttuu,
näyttää vaurioituneelta, tai jos yksikkö ei toimi



Säilytä alkuperäinen kuljetuskartonki ja pakkausmateriaali; ne osoittautuvat
hyödyllisiksi aina kun kuljetat laitettasi. Saadaksesi täyden turvan laitteellesi,
pakkaa se samalla tavalla kuin se on pakattu tehtaassa.

.

ViewSonic Pro8400 7

Projektorin kuvaus

Näkymä edestä

13

12 11 10 9

21

3

Linssinsuojus Suodattimen kansi

1

Nostopainike Kaiutin

2 9

Nostojalka Tarkennusrengas

3

Linssinsuojuksen hihna Zoomausrengas

4

Projektiolinssi Ohjauspaneeli

5

Edessä oleva kaukosäätimen

6

6

8

10

11

12

Lampun kansi

13

5

4

7

8

infrapuna-anturi
Tuuletusaukot (ilmanotto)

7

ViewSonic Pro8400 8

Näkymä takaa

HUO-

MAUTUS

1

Liitäntäportit

1

Virtapistoke

2

Kensington-lukko

23

Takana oleva kaukosäätimen infrapuna-anturi

4

Kaiutin

5

Tuuletusaukot (ilmanpoisto)

56

Näkymä alta

324 6

5

3

Kattokiinnitysreiät (M4*8)

1

Kallistuksen säätöjalka

22

Turvapalkki

3



HUO

MAUTUS

Tätä projektoria voidaan käyttää kattokiinnikkeen kanssa. Kattokiinnike ei
sisälly pakkaukseen.



Jos haluat lisätietoja projektorin kiinnittämisestä kattoon, ota yhteyttä myyjään.

1

2

ViewSonic Pro8400 9

Tuotteen käyttö

Ohjauspaneeli

9

1 3

2

4

6

10

Virta (Virran merkkivalo)

1

8

7 5 4

Katso “Merkkivalojen viestit”.
Lämpötila (Lämpötilan merkkivalo)

2

Katso “Merkkivalojen viestit”.
Lamppu (Lampun merkkivalo)

3

Katso “Merkkivalojen viestit”.

Trapetsi/Nuolinäppäimet ( /Ylös, /Alas)

4

Korjaa manuaalisesti projektorin kulman aiheuttamaa vääristymistä.

Neljä suuntapainiketta

5

Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella.

ENTER

6

Siirry alivalikkoon tai vahvista valikon valinta.

LÄHDE

7

Näytä lähteen valintapalkki.

VALIKKO/LOPETA

8

Tuo näyttövalikon esiin tai sulkee sen.

Virta

9

Kytke projektori päälle tai pois.

Oikea/Paneelinäppäin

10

Aktivoi paneelinäppäimen lukitus.

ViewSonic Pro8400 10

Liitäntäportit

2

1

18

RS-232

1

Kun käytät projektoria tietokoneen välityksellä, liitä tämä tietokoneen ohjaavan
tietokoneen RS-232C-porttiin.

Monitor Out

2

Liitäntä tietokoneen näyttöön jne.

Component (Y Cb/Pb Cr/Pr)

3

Liitä Y Cb/Pb Cr/Pr -lähtö videolaitteistosta tähän jakkiin.

S-Video

4

Liitä videolaitteen S-videolähtö tähän liitäntään.

USB B

5

USB-näyttö tukee tietokoneen liittämistä USB mini-B-tyypin kautta A-tyypin
kaapeliin.

USB A

6

Tämä liitin tukee laiteohjelmiston päivitystä, USB flash -aseman näyttöä ja
langatonta donglea USB-näytölle.

LAN

7

LAN-näytölle/verkko-ohjaukseen ja web-palvelimelle.

HDMI 1

8

Liitä HDMI-lähtö videolaitteistosta tähän jakkiin.

HDMI 2

9

Liitä HDMI-lähtö videolaitteistosta tähän jakkiin.

DC 12V Out

10

12V DC out

MIC in

11

Microfonin tulojakki.

17

3

4

16

15

14

6

5

1213

8

7

10

11

9

ViewSonic Pro8400 11

Audio Out

12

Liitä kaiuttimeen tai muuhun audiotulolaitteeseen.

Audio 2

13

Liitä videolaitteiston tai tietokoneen audiolähtö tähän jakkiin.

Audio 1

14

Liitä videolaitteiston tai tietokoneen audiolähtö tähän jakkiin.

Audio 3 (L/R)

15

Liitä videolaitteen audiolähtö tähän jakkiin.

Video

16

Liitä videolaitteen komposiittivideolähtö tähän jakkiin.

Tietokone in 2

17

Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän jakkiin.

Tietokone in 1

18

Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän jakkiin.

ViewSonic Pro8400 12

Kaukosäädin

Virta

1

Kytke projektori päälle tai pois.

HDMI 1

2

Näytä HDMI 1 signaali.

Video

3

Vaihda tulolähde kohtaan
Komposiitti/S-Video järjestyksen
mukaisesti.

Ylös/Äänenvoimakkuus +,

4

Alas/Äänenvoimakkuus -

Kun ruutunäyttö (OSD) -valikkoa ei
ole aktivoitu, säädä projektorin
äänentasoa.

Vasen/Mykistä

5

Kun ruutunäyttö (OSD) -valikkoa ei
ole aktivoitu, tätä painiketta
käytetään mykistystoimintoon.

Valik ko

6

Näytä ruutunäytön näyttövalikot.

Käyttäjä 1

7

Peruuta mukautetut asetukset
nykyisten saatavilla olevien
asetusten perusteella.

Toiminto

8

Käyttäjän määriteltävissä oleva
näppäin mukautettuun toimintoon.

Gamma

9

Muuta gamma-asetus.

Malli

10

Näytä sisäänrakennettu testikuva.

Väritila

11

Muuta kuvatilan asetusta
järjestyksen mukaan.

Tyh jä

12

Pimennä ruutu väliaikaisesti.
Peruuta pimeä ruutu -toiminto
painamalla uudelleen.

Valo

13

Ota käyttöön kaukosäätimen
painikkeiden taustavalotoiminnot.

Compo

14

Näytä Komponenttivideon (YPbPr/
YCbCr) signaali.

HDMI1 HDMI2 Compo

3

Video

PC

4

5
4

6
7
8

9
10
11
12

HDMI 2

15

Näytä HDMI 2 signaali.

PC

16

Vaihda tulolähde kohtaan Computer in
1/Computer in 2 järjestyksen
mukaisesti.

Enter

17

Vahvistetut valinnat.

Oikea/ Lukitse

18

Kun ruutunäyttö (OSD) -valikko on
aktivoitu, näppäimiä #4, #5 ja #18
käytetään suuntanuolina valitsemaan
halutut valikon kohdat ja tekemään
säätöjä.
Aktivoi paneelinäppäimen lukitus.

ESC

19

Poistu nykyiseltä sivulta tai kohteista, tai
sulje OSD.

Swap

Default

13

14
15

16

17

18

19
20
21
22
23
24

25

ViewSonic Pro8400 13

Lukitse 2

20

Peruuta mukautetut asetukset
nykyisten saatavilla olevien
asetusten perusteella.

PIP/POP

21

Vaihda ruutu PIP/POP:iin
järjestyksen mukaisesti.

Vaihda

22

Vaihda tulolähde PIP- tai POP ­kuvassa.

Kuvasuhde

23

Valitse näytön kuvasuhde.

RGBCMY

24

Muuta yksittäinen RGBCMY-väri
(käyttäjän väriasetus).

Oletus

25

Palauttaa tehdasasetukset.

ViewSonic Pro8400 14

Paristojen asennus

HUO-

MAUTUS

1. Avaa paristosuojus näytetyn
suunnan mukaisesti.

2. Asenna paristot lokeron sisällä
olevassa kaaviossa esitetyllä
tavalla.

3. Sulje paristonsuojus paikalleen.

Varoi tus

 Räjähdysvaara, mikäli paristo vaihdetaan vääränlaiseen tyyppiin.
 Hävitä käytetyt paristot ohjeiden mukaisesti.


Varmista, että kohdistus plus- ja miinusnapoihin on oikein, kun laitat paristoa.



Pidä paristot poissa lasten ulottuvilta. On olemassa kuoleman vaara, jos
paristot niellään vahingossa.



Poista paristot kaukosäätimestä, jos et käytä sitä pitkään aikaan.



HUO

MAUTUS

Älä hävitä käytettyjä paristoja kotitalousjätteen mukana. Hävitä käytetyt
paristot paikallisten määräysten mukaisesti.



Räjähdyksen vaara, jos paristo vaihdetaan virheellisesti. Vaihda kaikki paristot
uusiin.



Paristoja ei saa pitää tulen tai veden läheisyydessä, säilytä paristot pimeässä,
viileässä ja kuivassa paikassa.



Jos epäilet paristojen vuotoa, pyyhi vuoto ja vaihda uudet paristot. Jos vuoto
tarttuu ihoon tai vaatteisiin, huuhtele välittömästi runsaalla vedellä.

ViewSonic Pro8400 15

Kaukosäätimen käyttö

HUO-

MAUTUS

Osoita kaukosäätimellä infrapunavastaanottimeen ja paina painiketta.

 Projektorin käyttö edestä

30

15

6m

5m

8m

6m

7m

HDMI1

Video

HDMI2 Compo

PC

Swap

Default

 Projektorin käyttö takaa

30

15

6m

8m

6m

HDMI1

Video

HDMI2 Compo

PC

Swap

Default



Älä osoita laseria suoraan ihmisten silmiin (etenkään pienten lasten). On
olemassa silmien vahingoittumisen vaara.

 Kaukosäädin ei välttämättä toimi olosuhteissa, joissa auringonvalo tai muu

HUO

MAUTUS

voimakas valo, kuten loisteputkilamppu, hohtaa kaukosäätimen anturiin.

 Käytä kaukosäädintä paikasta, josta kaukosäätimen anturi on näkyvissä.
 Älä pudota kaukosäädintä tai täristä sitä.
 Älä pidä kaukosäädintä paikoissa, jotka ovat erittäin lämpimiä tai kosteita.
 Älä kastele kaukosäädintä tai aseta märkiä esineitä sen päälle.
 Älä pura kaukosäädintä.

ViewSonic Pro8400 16

Liitäntä

Kun liität signaalilähteen projektoriin, varmista, että teet seuraavat:

1. Ota koko laitteisto pois päältä, ennen kuin teet mitään liitäntöjä.

2. Käytä oikeita signaalikaapeleita joka lähteeseen.

3. Varmista, että kaapelit on laitettu tiukasti sisään.

1

1

tai

VGA-kaapeli (D-Sub - D-Sub) S-videokaapeli

1 7

VGA - DVI-A-kaapeli Komposiittivideokaapeli

2

USB-kaapeli (mini-B -tyyppi A-tyyppiin) Äänikaapeli

3 9

VGA (D-Sub) – HDTV (RCA) -kaapeli HDMI-kaapeli

4

Komponenttivideokaapeli Mikrofonin 3,5 minijakkikaapeli

5

Ääni L/R -kaapeli USB flash -asema

6

Tärkeää

 Edellä näytetyissä liitännöissä joitakin kaapeleita ei ehkä ole toimitettu

projektorin mukana (katso "Pakkauksen sisältö" sivulla 6). Niitä voi ostaa
elektroniikkaliikkeistä.

 Edellä olevat liitäntäkuvaukset ovat vain viitteenä. Saatavilla olevat

takaliitäntäjakit vaihtelevat joka projektorimallissa.

3

2

9

6

5

4

9

87

7

10

12

8

10

11

12

11

9

 Saadaksesi lisätietoja liitäntämenetelmistä katso sivut 18-21.

ViewSonic Pro8400 17

Tietokoneen tai näytön liittäminen

Tietokoneen liittäminen

Projektorissa on kaksi VGA-tuloliitintä, jotka mahdollistavat niiden yhdistämisen sekä
IBM®-yhteensopiviin että Macintosh®-tietokoneisiin. Mac-adapteri tarvitaan, jos liität
Macintoshin tietokoneiden sallittua versiota.

Projektorin liittäminen kannettavaan tietokoneeseen tai pöytätietokoneeseen:

1. Ota mukana toimitettu VGA-kapeli ja liitä toinen pää tietokoneen D-Sub ­lähtöliittimeen.

2. Liitä VGA-kaapelin toinen pää projektorissa olevaan

Tietokone

Tärkeää

in 2

-signaalin tuloliittimeen.

 Monet kannettavat tietokoneet eivät laita päälle ulkoisia videoporttejaan, kun

ne liitetään projektoriin. Yleensä näppäinyhdistelmä, kuten FN + F3 tai CRT/
LCD -näppäin laittaa ulkoisen näytön päälle/pois. Paikanna toimintonäppäin,
jossa on merkintä CRT/LCD tai toimintonäppäin, jossa on näyttösymboli
kannettavassa tietokoneessa. Paina FN:ää ja merkittyä toimintonäppäintä
samanaikaisesti. Katso kannettavan tietokoneesi asiakirjoja löytääksesi
kannettavan tietokoneesi näppäinyhdistelmän.

Näytön liittäminen

Jos haluat katsella esitystäsi läheltä näytöstä sekä valkokankaalla, voit liittää
projektorin Monitor Out -signaalin lähtöliittimen ulkoiseen näyttöön VGA-kaapelilla
alla olevien ohjeiden mukaisesti:

Projektorin liittäminen näyttöön:

1. Liitä projektori tietokoneeseen kohdassa "Tietokoneen liittäminen" sivulla 18
kuvatulla tavalla.

2. Ota sopiva VGA-kaapeli (vain yksi toimitettu) ja liitä kaapelin toinen pää
videonäytön D-Sub -tuloliittimeen.
Tai jos näyttösi on varustettu DVI-tuloliittimellä, ota VGA DVI-A -kaapeliin ja liitä
kaapelin DVI-pää videonäytön DVI-tuloliittimeen.

3. Liitä kaapelin toinen pää projektorin

Tärkeää

 Monitor Out -lähtö toimii vain, kun Tietokone in 1 tai Tietokone in 2 on

tehty projektoriin.

Monitor Out

Tietokone

-liittimeen.

in 1

tai

ViewSonic Pro8400 18

Videolähdelaitteiden liittäminen

Voit liittää projektorisi useisiin videolähdelaitteisiin, joissa on jokin seuraavista
lähtöliittimistä:

 Komponenttivideo
 S-Video
 Video (komposiitti)

Sinun tarvitsee vain liittää projektori videolähdelaitteeseen käyttäen vain yhtä yllä
olevaa liitäntämenetelmää, tosin kukin niistä antaa erilaisen videolaadun tason.
Valitsemasi metodi riippuu todennäköisesti soveltuvien liitäntöjen käytettävyydestä
sekä projektorissa että videolähdelaitteessa alla kuvatulla tavalla:

Paras videon laatu

Paras saatavilla oleva videon liitäntämenetelmä on komponenttivideo (ei pidä
sekoittaa komposiittivideoon). Digitaalinen TV-viritin ja DVD-toistimet käyttävät
komponenttivideolähtöä alunperin, joten jos tämä on saatavilla laitteissasi, tämän
pitäisi olla valitsemasi liitäntämenetelmä mieluummin kuin (komposiitti-) videon
vastaava.

Katso "Komponenttivideon lähdelaitteen liittäminen" sivulla 20 nähdäksesi, kuinka
yhdistää projektori komponenttivideolaitteeseen.

Parempi videon laatu

S-Video -menetelmä antaa paremman analogisen videon laadun kuin vakio
komposiittivideo. Jos sinulla on sekä komposittivideo- että S-Video -lähtöliitännät
videolähdelaitteessasi, sinun ptäisi valita S-Video -vaihtoehdon käyttö.

Katso "S-Videon lähdelaitteen liittäminen" sivulla 20 nähdäksesi, kuinka yhdistää
projektorin S-Video -laitteeseen.

Heikoin videon laatu

Komposiittivideo on analoginen video ja johtaa täysin hyväksyttävään, mutta
vähemmän optimaaliseen tulokseen projektoriltasi, koska siinä on tässä kuvatuista,
käytettävissä olevista menetelmistä heikoin videon laatu.

Katso "Komposiittivideon lähdelaitteen liittäminen" sivulla 21 nähdäksesi, kuinka
yhdistää projektori komposiittivideolaitteeseen.

ViewSonic Pro8400 19

Komponenttivideon lähdelaitteen liittäminen

Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien
komponenttivideon lähtöliittimien sarja:

 Jos on, voit jatkaa tätä toimenpidettä.
 Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää

laitteeseen liittämiseen.

Projektorin liittäminen komponenttivideon lähdelaitteeseen:

1. Ota VGA (D-Sub) - HDTV (RCA) -kaapeli, komponenttivideokaapeli tai
komponenttivideo VGA (D-Sub) -adapteriin ja liitä pää 3 RCA-tyypin liittimellä
videolähdelaitteen komponenttivideon lähtöliittimeen. Sovita pistokkeiden väri
liittimien väriin; vihreä vihreään, sininen siniseen ja punainen punaiseen.

2. Jos käytät VGA (D-Sub) - HDTV (RCA) -kaapelia ja Komponenttivideo - VGA (D­Sub) -adapteria, liitä kaapelin toinen pää (D-Sub -tyypin liittimellä) projektorin

Tietokone

komponenttivideokaapelia, liitä 3RCA-tyypin liittimien toinen pää projektorin

Pb Cr/Pr

Tärkeää

in 1

- tai

-liittimiin.

Tietokone

in 2

-liittimeen. Jos käytät

Y Cb/

 Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle

ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle
ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein.

 RGB - komponentti -adapteri (ViewSonic osanro: J2552-0212-00)

S-Videon lähdelaitteen liittäminen

Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämätön S-Videon
lähtöliitin:

 Jos on, voit jatkaa tätä toimenpidettä.
 Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää

laitteeseen liittämiseen.

Projektorin liittäminen S-Videon lähdelaitteeseen:

1. Ota S-Video -kaapeli ja liitä toinen pää videolähdelaitteen S-Videon
lähtöliittimeen.

2. Liitä S-Videon kaapelin toinen pää projektorin

S-Video

-liittimeen.

ViewSonic Pro8400 20

Tärkeää

 Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle

ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle
ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein.

 Jos olet jo muodostanut komponenttivideoliitännän projektorin ja tämän S-

Video lähdelaitteen välille, et tarvitse liitäntää tähän laitteeseen käyttämällä
S-Video -liitäntää, sillä tämä muodostaa tarpeettoman toisen liitännän, jossa
on heikompi kuvan laatu. Katso lisätietoja kohdasta "Videolähdelaitteiden

liittäminen" sivulla 19.

Komposiittivideon lähdelaitteen liittäminen

Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien
komposiittivideon lähtöliittimien sarja:

 Jos on, voit jatkaa tätä toimenpidettä.
 Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää

laitteeseen liittämiseen.

Projektorin liittäminen komposiittivideon lähdelaitteeseen:

1. Ota Video -kaapeli ja liitä toinen pää videolähdelaitteen komposiittivideon
lähtöliittimeen.

2. Liitä videokaapelin toinen pää projektorin

Tärkeää

 Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle

ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle
ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein.

 Sinun tarvitsee vain liittää tähän laitteeseen käyttäen

komposiittivideoliitäntää, jos Komponenttivideo- ja S-Video -tuloja ei ole
saatavilla käyttöön. Katso lisätietoja kohdasta "Videolähdelaitteiden

liittäminen" sivulla 19.

Video

-liittimeen.

ViewSonic Pro8400 21

Toimenpide

Virran kytkeminen päälle/pois päältä

Projektorin kytkeminen päälle:

1. Poista projektorin linssinsuojus.

2. Liitä virtajohto ja oheislaitteiden signaalikaapelit.

3. Paina laittaaksesi projektorin päälle.
Projektorin lämpeneminen kestää noin minuutin.

4. Kytke lähteesi (tietokone, kannettava, DVD-soitin jne.) päälle. Projektori tunnistaa
lähteesi automaattisesti.

 Jos liität useita lähteitä projektoriin samanaikaisesti, paina LÄHDE

projektorista valitaksesi haluamasi signaalin tai paina haluamaasi
signaalinäppäintä kaukosäätimestä.

Varoi tus

 Irrota linssinsuojus ennen virran kytkemistä.
 Älä koskaan katso linssiin lampun palaessa. Se voi vahingoittaa silmiä.
 Tämä polttopiste keskittää korkeita lämpötiloja. Älä aseta mitään esinettä

sen lähelle, koska se voi aiheuttaa tulipalon vaaran.

Projektorin kytkeminen pois päältä:

1. Paina laittaaksesi projektorin lampun pois päältä. Näet viestin
Paina virtapainiketta delleen"

2. Paina uudelleen vahvistaaksesi.

 Jäähdytystuulettimet jatkavat toimintaansa jäähdytysjakson ajan.


Kun virran LED-valo alkaa vilkkua, projektori on siirtynyt valmiustilaan.

 Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes

jäähdytysjakso on suoritettu ja laite mennyt valmiustilaan. Kun se on
valmiustilassa, paina yksinkertaisesti käynnistääksesi projektorin

3. Irrota virtajohto pistorasiasta ja projektorista.

4. Älä käynnistä projektoria heti virran sammuttamisen jälkeen.

uudelleen.

ilmestyy ruudulle.

"Virta pois?

ViewSonic Pro8400 22

Projektorin korkeuden säätäminen

HUO-

MAUTUS

Kallistuksen säätöjalka

Nostojalka

Nostopainike

Projektori on varustettu nostojalalla, jolla voi säätää kuvan korkeutta.
Kun haluat nostaa tai laskea kuvaa:

1. Voit nostaa tai laskea kuvaa painamalla nostojalkaa ja nostamalla tai laskemalla
projektorin etuosaa. Vapauta painike säädön lukitsemiseksi.

2. Tasataksesi valkokankaalla olevan kuvan käännä kallistuksen säätöjalkoja
korkeuden hienosäätämiseksi.

HUO



MAUTUS

Välttääksesi projektorin vahingoittamisen varmista, että nostojalka ja
kallistuksen säätöjalat on vedetty kokonaan sisään, ennen kuin asetat
projektorin sen kantolaukkuun.

Projektorin zoomin ja tarkennuksen asettaminen

Zoomausrengas

Tarkennusrengas

1. Tarkenna kuva kääntämällä tarkennusrengasta. Tarkennusta varten suositellaan
paikallaan olevaa kuvaa.

2. Säädä kuvaa liu'uttamalla zoomausrengasta.

ViewSonic Pro8400 23

Projektion kuvakoon asettaminen

HUO-

MAUTUS

Käytä seuraavia kuvia ja taulukoita ruudun koon ja etäisyyden määrittämiseen.

Maksimizoomaus

Minimizoomaus

Valkokangas

Linssin

keskipiste

Pystysuora siirtymä

Valkokankaan

koko
Vino

[tuumaa (cm)]

30 (76) 35 (0,89) 55 (1,39) 14,7 (37) 5,0 (12,8)
40 (102) 48 (1,21) 74 (1,87) 19,6 (50) 6,7 (17,1)
50 (127) 60 (1,52) 93 (2,35) 24,5 (62) 8,4 (21,4)
60 (152) 72 (1,83) 111 ( 2,8 3) 29,4 (75) 10,1 (25,6)
80 (203) 97 (2,46) 149 (3,79) 39,2 (100) 13,5 (34,2)

100 (254) 122 (3,09) 187 (4,75) 49 (125) 16,8 (42,7)
120 (305) 146 (3,72) 224 (5,7) 58,8 (149) 20,2 (51,3)
150 (381) 183 (4,66) 281 (7,14) 73,5 (187) 25,2 (64,1)
200 (508) 246 (6,24) 376 (9,54) 98,1 (249) 33,6 (85,4)
220 (559) 270 (6,87) 413 (10,5) 107,9 (274) 37,0 (94,0)
250 (635) 307 (7,81) 470 (11,94) 122,6 (311) 42,0 (106,8)
300 (762) 369 (9,38) 564 (14,33) 147,1 (374) 50,5 (128,2)

HUO

MAUTUS

Projisointietäisyys [tuumaa (m)] Kuvan

(min. zoomaus) (maks. zoomaus)



Aseta projektori vaakasuoraan. Muissa asennoissa lämpö voi kerääntyä ja
projektori vahingoittua.



Pidä vähintään 30 cm tilaa projektorin sivuilla.



Älä käytä projektoria savuisessa ympäristössä. Savujäämät voivat kerääntyä
kriittisiin osiin ja vahingoittaa projektoria tai sen suorituskykyä.



Kysy myyjältä ohjeita erityisasennuksista, kuten kattoripustuksesta.

Projisointietäisyys

16 : 9 -valkokangas

korkeus
[tuumaa

(cm)]

Pystysuora

siirtymä

[tuumaa

(cm)]

ViewSonic Pro8400 24

Ohjausnäppäinten lukitus

Kun projektorin ohjausnäppäimet on lukittu, voit estää projektorin asetustesi
muuttamisen vahingossa (esimerkiksi lasten tekemänä). Kun Paneelin Näppäinlukko
on päällä, mitkään projektorin ohjausnäppäimet eivät toimi, paitsi Virran.

1. Paina projektorista tai kaukosäätimestä.

2. Vahvistusviesti tulee näkyviin. Valitse
vahvistaaksesi.

Vapauttaaksesi paneelin näppäinten lukituksen
paina ja pidä painettuna 3 sekunnin ajan
projektorissa.

Tärkeää

 Kaukosäätimen näppäimet ovat edelleen toiminnallisia, kun paneelin

näppäinten lukitus on otettu käyttöön.

 Jos painat

paneelin näppäinten lukituksen pois käytöstä, projektori on edelleen
lukitussa tilassa seuraavan kerran, kun se laitetaan päälle.

Virran laittaaksesi projektorin pois päältä ilman, että otat

Kyllä

HDMI1 HDMI2 Compo

Video

PC

Swap

Default

ViewSonic Pro8400 25

Valikon käyttö

Projektorissa on monikielinen näyttövalikko, jonka avulla voit säätää kuvia ja muuttaa
useita asetuksia.

Kirkkain, Standardi, Teatteri 1,

Kuva

Väritila

Kirkkain

Kontrasti

Videoasetus

Väriasetus

Käyttäjän väri

Teatteri 2, Näk. yhteensop.,
Käyttäjä1, Käyttäjä2

Värikylläisyys

Terävyys

Sävy

Värilämpötila

Punaisen vahvistus

Vihreän vahvistus

Sinisen vahvistus

Väri

Värisävy

Värikylläisyys

Vahvistus

Käyttäjä, MATALA,
KESKITASO, KORKEA

0 - 100

0 - 100

0 - 100

Punainen, Vihreä, Sininen．
Syaani, Magenta, Keltainen

-100 - +100

-100 - +100

-100 - +100

Video/Ääni

Taajuus*1

Seuranta*1

Vaakasijainti*1

Pystysijainti*1

Yliskannaus

Häiriönvaimennus

Ääniasetus

Mikrof äänenvoimak

Kaiuttimien

äänenvoimakkuus

Mykistys

-5 - +5

-10 - +10

-10 - +10

0% - 10%

Pois, MATALA, KESKITASO,
KORKEA

Tietokone 1

Tietokone 2

Videolähde

HDMI 1

HDMI 2

0 - 10

0 - 20

Päälle/pois

Audiotulo 1, Audiotulo 2, Audiotulo 3

Audiotulo 1, Audiotulo 2, Audiotulo 3

Audiotulo 1, Audiotulo 2, Audiotulo 3

Audiotulo 1, Audiotulo 2, Audiotulo 3, HDMI

Audiotulo 1, Audiotulo 2, Audiotulo 3, HDMI

ViewSonic Pro8400 26

Asetus

Auto trapetsikorjaus

Trapetsikorjaus -30 - +30

Kuvasuhde

Projektio

Päälle/pois

Autom., 4:3, 16:9, 16:10,
ANAMORFINEN 1,
ANAMORFINEN 2

Eteen pöytä, Eteen katto,
Taakse pöytä, Taakse katto,

Virransäästö

Automaattinen lähde

Signaalityyppi

Säästötila

Suodatintila*2

Suuri korkeus

Pikakäynnistys

Pikasammutus

12 V DC -liipaisu

Päälle/pois

Autom.,RGB,YCBCr/YPbPr

Päälle/pois

Päälle/pois

Päälle/pois

Päälle/pois

Päälle/pois
Päälle/pois

Lisäasetus

Salasana

Tyhjä ruutu

OSD-asetus

Tekstitys

Muut

Salasana

Anna salasana

Poista salasana

Musta, Punainen, Vihreä, Sininen,
Sinivihreä, Keltainen, Purppura,
Valkoinen

Valikon sijainti

OSD-aikakatkaisu

OSD-läpinäkyvyys

Pois, CC1, CC2, CC3, CC4, T1, T2

Viesti

Kyllä, Ei

Kyllä, Ei

Ylhäällä vasen, Alhaalla vasen, Keskellä,
Ylhäällä oikea, Alhaalla oikea

20 - 60

0, 10, 20, 30, 40, 50, 60, 70, 80, 90

Teksti

Zoomaa

DCR

Testikuva

Näytön tyyppi

Vaihda

Toiminto*3

Pois, PIP, POP

Kyllä, Ei

ViewSonic Pro8400 27

Verkko

Tiedot

Kieli

Langall. Lähiverkko

Langaton lähiverkko

Verkon uudelleenkäynnistys

Tulolähde

Resoluutio

Vaakataajuus

Pystytaajuus

MAC-osoite

Suodatintunnit*2

Suodatintuntien nollaus*2

Lampun tunnit

Lampun tuntien nollaus

Tehdasasetukset

Tila

IP-osoite

Aliverkon peite

Oletusyhdyskäytävä

DNS

Käytä

Tila

SSID

SSID-näyttö

Yhteystila

IP-osoite

Aliverkon peite

Käytä

Kyllä, Ei

Tietokone 1, Tietokone 2,
Komponentti, Komposiitti,
S-Video, HDMI, USB 1, USB 2

Kyllä, Ei

Kyllä, Ei

Kyllä, Ei

Katkaise yhteys, Muodosta yhtey

Päälle, pois

Katkaise yhteys, Muodosta yhtey

Päälle, pois

AP, Infrastruktuuri

Päälle, pois

*1 Säädettävään alaan ja oletusasetukseen vaikuttaa signaalityyppi.
*2 Tämä toiminto on käytettävissä vain kun projektoriin on asennettu valinnainen

suodatinkansi.

*3 Valittavissa olevaan toimintoluetteloon sisältyvät Väritila, Gamma, Yliskannaus,

Häiriönvaimennus, Trapetsikorjaus ja Suodatintila.

ViewSonic Pro8400 28

Käyttö

1. Paina

2. Kun OSD on näkyvissä, voit valita minkä tahansa kohdan päävalikosta painamalla S /

3. Kun olet valinnut halutun päävalikon kohdan, voit siirtyä alivalikkoon ominaisuuden

4. Painikkeilla S / T voit valita halutun kohteen ja painikkeilla W / X voit säätää

5. Paina

6. Poistuaksesi OSD:stä,

Kuva

Väritila

Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia.

 Kirkkain







Kirkkain

Kirkasta tai tummenna kuvaa.

Kontrasti

Aseta kirkkaiden ja tummien alueiden ero.

Videoasetus

Mahdollistaa Videoasetus-valikkoon pääsemisen.

 Terävyys: Terävöitä tai pehmennä kuvaa.
 Värikylläisyys: Säädä videokuva mustavalkoisesta täysvärikuvaan.
 Sävy: Muuttaa väriä punaisemmaksi tai vihreämmäksi.

Väriasetus

Säädä värilämpötilaa. Korkeammissa lämpötiloissa näytön kuva näyttää kylmemmältä ja
alhaisemmissa lämpötiloissa lämpimämmältä. Jos valitse Oman asetuksen, voit muuttaa
jokaisen 3 värin (punainen, vihreä, sininen) intensiteettiä värilämpötilan muokkaamista
varten.

Käyttäjän väri

Oma väri tarjoaa kuusi värisarjaa (RGBCMY) säädettäväksi. Voit säätää kunkin värin alaa ja
kylläisyyttä itsenäisesti sopivaksi.

Gamma

Vaikuta tummien maisemien esittämiseen. Suuremmalla gamma-arvolla tumma maisema
näyttää kirkkaammalta.

MENU

projektorista tai

T

.

asettamista varten painamallaX.

asetuksia.

MENU

päävalikkoon.

uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset
automaattisesti.

Standardi : Tietokoneelle tai kannettavalle.
Teatteri 1 : Kotiteatterille.
Teatteri 2 : Kotiteatterille.
ViewMatch : Värien terävyydelle.
Käyttäjä 1 : Muista käyttäjän 1 määrittämät asetukset.
Käyttäjä 2 : Muista käyttäjän 2 määrittämät asetukset.

projektorista tai

: Kirkkaimpiin ympäristöihin.

Paina

Menu

kaukosäätimestä avataksesi OSD-valikon.

Menu

kaukosäätimestä, näyttö palaa takaisin

MENU

projektorista tai

Menu

kaukosäätimestä

ViewSonic Pro8400 29

Video/Ääni

Taajuus

Säädä projektorin ajoitusta suhteessa tietokoneeseen.

Seuranta

Säädä projektorin vaihetta suhteessa tietokoneeseen.

Vaakasijainti

Säädä kuvaa vasemmalle tai oikealle projektioalueella.

Pystysijainti

Säädä kuvaa ylös tai alas projektioalueella.

Yliskannaus

Poista häiriö videokuvan ympäriltä.

Häiriönvaimennus

Vähennä temporaalista tai spatiaalista häiriötä kuvassa.

Ääniasetus

Mahdollistaa Videoasetus-valikkoon pääsemisen.

 Tietokone 1:



 Tietokone 2:



 Videolähde:



Valitse äänen tulo Computer in 1 -signaalille.
Kun Audio in 1 on laitettu päälle, Audiotulo 2 ja Audiotulo 3 menevät
automaattisesti pois päältä.

Valitse äänen tulo Computer in 2 -signaalille.
Kun Audiotulo 2 on laitettu päälle, Audiotulo 1 ja Audiotulo 3 menevät
automaattisesti pois päältä.

Valitse äänen tulo videolähteelle.
Kun Audiotulo 3 on laitettu päälle, Audiotulo1 ja Audiotulo2 menevät
automaattisesti pois päältä.

 HDMI 1: Valitse äänen tulo HDMI 1-signaalille.

 Kun HDMI 1 on laitettu päälle, Audiotulo 2 ja Audiotulo 3 menevät

 HDMI 2: Valitse äänen tulo HDMI 2-signaalille.

automaattisesti pois päältä.

 Kun HDMI 2 on laitettu päälle, Audiotulo 2 ja Audiotulo 3 menevät

automaattisesti pois päältä.

Mikrof äänenvoimak

Säädä mikrofonin äänenvoimakkuuden tasoa.

Kaiuttimien äänenvoimakkuus

Säädä projektorin äänenvoimakkuuden tasoa.

Mykist

ys

Kytke ääni pois väliaikaisesti.

Asetus

Auto trapetisikorjaus

Korjaa automaattisesti projektorin kulman aiheuttamaa kuvien vääristymistä.

Trapetsikorjaus

ViewSonic Pro8400 30

Korjaa manuaalisesti projektorin kulman aiheuttamaa vääristymistä.

 Kun säädät trapetsikorjausta, Autom. trapetsikorj. asetetaan automaattisesti

tilaan "Pois".

Kuvasuhde

Valitse, kuinka kuva sovitetaan ruudulle:



Autom.: Asettaa kuvan sopimaan suhteellisesti projektorin alkuperäiseen



4:3: Asettaa kuvan niin, että se näkyy ruudun keskellä 4:3 -



16:9: Asettaa kuvan niin, että se näkyy ruudun keskellä 16:9 -



16:10: Asettaa kuvan niin, että se näkyy ruudun keskellä 16:10 -



ANAMORFINEN 1: Asettaa kuvan niin, että se näkyy ruudun keskellä 1,85:1 -



ANAMORFINEN 2: Asettaa kuvan niin, että se näkyy ruudun keskellä 2,35:1 -

Projektio

Säädä kuvaa vastaamaan projektorin asettelua: oikein päin tai ylösalaisin, ruudun edessä
tai takana. Käännä tai vaihda takaisin kuvaa vastaavasti.

Virransäästö

Jos tulolähdettä ei havaita eikä toimintoja suoriteta tietyn ajanjakson aikana, projektori
menee automaattisesti pois päältä.

Automaattinen lähde

Skannaa automaattisesti kaikki tulolähteet.

Signaalityyppi

Määritä lähde Computer in 1/Computer in 2 -liitännälle, jonka haluat projisoida.



Autom.: Tunnista automaattisesti tulosginaalin tyyppi Tietokone 1- ja



RGB : VGA-signaalille



YCbCr/YPbPr: Komponenttisignaalille

Säästötila

Käytä tätä toimintoa himmentämään projektorin lampun valotehoa, mikä vähentää
virrankulutusta ja lisää lampun käyttöikää.



Tämä toiminto on käytettävissä, kun dynaaminen kontrastisuhde (DCR) on käytössä.

Suodatintila

Aktivoi suodatintila, kun projektoriin on asennettu valinnainen suodatinkansi.

resoluutioon sen vaakasuorassa tai pystysuorassa leveydessä.

kuvasuhteessa.

kuvasuhteessa.

kuvasuhteessa.

kuvasuhteessa.

kuvasuhteessa.

Tietokone 2 -liitännöistä.

ViewSonic Pro8400 31

Suuri korkeus

Aseta tällä toiminnolla tuulettimet toimimaan täydellä nopeudella jatkuvasti, jotta projektorin
riittävä jäähdytys saavutetaan suuressa korkeudessa.

Pikakäynnistys

Anna projektorin mennä automaattisesti päälle sen jälkeen, kun virtajohto on liitetty ja
se saa virtaa.

Pikasammutus

Anna projektorin mennä nopeasti pois päältä.

12 V DC -liipaisu

Salli tai estä ulkoisten laitteiden, kuten sähköisen valkokankaan, laukaiseminen.

Lisäasetus

Salasana

Aseta tai poista salasana. Kun salasanatoiminto lisätään, kuvan projisointi vaatii, että
projektorin päälle laittamisen yhteydessä annetaan asetettu salasana.

Tyhjä ruutu

Tyhjennä ruutu väliaikaisesti ja valitse näyttöväri, kun toiminto on aktiivinen.

OSD-asetus

Mahdollistaa OSD-asetus -valikkoon pääsemisen.

 Valikkosijainti: Valitse valikon sijainti näytöllä.
 OSD-aikakatkaisu: OSD-näyttövalikon aikakatkaisun aika (toimettomana olevia

sekunteja).

 OSD-läpinäkyvyys: Valitse muuttaaksesi OSD-taustan läpinäkyvyyden tason.

Tekstitys

Ota tekstitys käyttöön tai poista käytöstä valitsemalla CC1 (tekstitys 1, yleisin kanava), CC2,
CC3, CC4, T1, T2 tai Pois.

Muut

Mahdollistaa Muut-valikkoon pääsemisen.

 Viesti: Ota viestiruutu käyttöön tai poista käytöstä näytön oikeassa alanurkassa.
 Zoomaa: Zoomaa sisään/ulos kuvasta.
 DCR (Dynaaminen kontrastisuhde): Dynaaminen kontrastisuhde parantaa

kontrastia tummentamalla pimeitä kohtauksia. Dynaamisen kontrastisuhteen
poistaminen käytöstä palauttaa tavallisen kontrastin. Dynaaminen kontrastisuhde
vaikuttaa lampun käyttöikään ja järjestelmän äänenvoimakkuuteen.

 Testikuvio: Näytä sisäänrakennettu testikuva.

Näytön tyyppi:

Antaa käyttäjän valita PIP (Picture in Picture) -näytön, POP (Picture on Picture) -näytön tai
poistaa käytöstä PIP/POP-toiminnon.

ViewSonic Pro8400 32

Vaihda

Mahdollistaa käyttäjän vaihtaa tulolähdettä PIP- tai POP -kuvassa.

Toiminto

Mahdollistaa käyttäjän määritellä pikavalintanäppäin kaukosäätimestä, ja toimintokohta
valitaan OSD-valikosta.

Verkko

Langall. lähiverkko

Mahdollistaa langallisten LAN-asetusten konfiguroinnin.

 Tila: Näytä projektorin tila.
 DHCP: Lyhenne sanoista Dynamic Host Configuration Protocol. Tämä protokolla

määrittää automaattisesti IP-osoitteen verkkolaitteille.

 Kun “DHCP” asettuu tilaan “Kyllä”, kestää jonkin aikaa, ennen kuin se saa

IP-osoitteen DHCP-palvelimelta.

 Kun "DHCP" asettuu tilaan "Ei", se tarkoittaa, että käyttäjän pitää asettaa IP-

osoite manuaalisesti.

 IP-osoite: Numeerinen osoite verkkotietokoneiden tunnistamiseen. Tätä

toimintoa voi käyttää vain silloin, kun DHCP on asetettu tilaan Ei.

 IP-osoite on numero, joka tunnistaa tämän projektorin verkossa. Sinulla ei

voi olla kahta laitetta, joilla on sama IP-osoite samassa verkossa.

 IP-osoite “0.0.0.0” on kielletty.

 Aliverkon peite: Numeerinen arvo, joka määrittää jaetun verkon (tai aliverkon)

verkko-osoitteessa käytettävien bittien lukumäärän IP-osoitteessa. Tätä
toimintoa voi käyttää vain silloin, kun DHCP on asetettu tilaan Ei.

 Aliverkon peite “0.0.0.0” on kielletty.

 Oletusyhdyskäytävä: Palvelin (tai reititin), jolla voi kommunikoida verkoissa

(aliverkoissa), jotka on jaettu Aliverkon peitteellä. Tätä toimintoa voi käyttää vain
silloin, kun DHCP on asetettu tilaan Ei.

 DNS: Aseta DNS-palvelimen osoite, kun DHCP on poistettu käytöstä.
 Käytä: Tallenna ja suorita langalliset LAN-asetukset.

Langaton lähiverkko

Mahdollistaa langattomien LAN-asetusten konfiguroinnin.

 Tila: Näytä projektorin tila.
 SSID: Näytä projektorin SSID-tiedot.
 SSID-näyttö: Valitse, haluatko näyttää projektorin SSID-tiedot.
 Yhteystila: Menetelmiä, joilla voi yhdistää langattomiin verkkoihin, joissa on

laitteet, joissa on otettu käyttöön Wi-Fi.

 AP: Projektori on liitetty kaapeleilla langalliseen verkkoon, jotta toiset

langattomat asiakkaat pääsisivät käyttämään sitä. Projektori tukee myös

ViewSonic Pro8400 33

verkko-ohjausta tai verkkopalvelinta.

 Infrastruktuuri: Langaton verkko on siltana langattoman verkon ja langallisen

Ethernet-verkon välillä (yhdistää ne).

 DHCP: Lyhenne sanoista Dynamic Host Configuration Protocol. Tämä protokolla

määrittää automaattisesti IP-osoitteen verkkolaitteille.

 Kun “DHCP” asettuu tilaan “Kyllä”, kestää jonkin aikaa, ennen kuin se saa

IP-osoitteen DHCP-palvelimelta.

 Kun "DHCP" asettuu tilaan "Ei", se tarkoittaa, että käyttäjän pitää asettaa IP-

osoite manuaalisesti.

 IP-osoite: Numeerinen osoite verkkotietokoneiden tunnistamiseen. Tätä

toimintoa voi käyttää vain silloin, kun DHCP on asetettu tilaan Ei.

 IP-osoite on numero, joka tunnistaa tämän projektorin verkossa. Sinulla ei

voi olla kahta laitetta, joilla on sama IP-osoite samassa verkossa.

 IP-osoite “0.0.0.0” on kielletty.

 Aliverkon peite: Numeerinen arvo, joka määrittää jaetun verkon (tai aliverkon)

verkko-osoitteessa käytettävien bittien lukumäärän IP-osoitteessa. Tätä
toimintoa voi käyttää vain silloin, kun DHCP on asetettu tilaan Ei.

 Aliverkon peite “0.0.0.0” on kielletty.

 Käytä: Tallenna ja suorita langattomat LAN-asetukset.

Tiedot

Tulolähde

Näyttää nykyisen tulolähteen.

Resoluutio

Näyttää nykyisen tulolähteen resoluution.

Vaakataajuus

Näyttää nykyisen kuvan vaakataajuuden.

Pystytaajuus

Näyttää nykyisen kuvan pystytaajuuden.

MAC-osoite

Lyhenne sanoista Media Access Control Address. MAC-osoite on ainoa ID-numero,
joka määritetään kullekin verkkosovittimelle.

Suodatintunnit

Näyttää suodattimen käytetyn ajan (tunteina).



Kun suodatintila on käytössä, myös suodattimen tunnit lasketaan automaattisesti.

Suodatintuntien nollaus

Nollaa suodattimen tunnit.

Lampun tunnit

ViewSonic Pro8400 34

Näyttää lampun käytetyn ajan (tunteina).

Lampun tuntien nollaus

Nollaa lampun tunnit.

Tehdasasetukset

Palauttaa tehdasasetukset.

Kieli

Valitse näyttövalikossa käytettävä kieli.

ViewSonic Pro8400 35

Projektorin ohjaus LAN-verkossa

Voit hallita ja ohjata projektoria yhdestä tai useammasta etätietokoneesta käsin
ollessasi asianmukaisesti yhteydessä samaan lähiverkkoon.

Lankayhteys

Internet

IP-reititin

Jos olet DHCP-ympäristössä:

1. Ota RJ45-kaapeli ja liitä toinen pää projektorin RJ45 LAN -tulojakkiin ja toinen
Ethernetin tai reitittimen RJ45-porttiin.

2. Paina VALIKKO/LOPETA projektorista tai Valikko kaukosäätimestä ja paina sen
jälkeen / , kunnes Verkko-valikko korostuu.

3. Korosta Langaton lähiverkko ja paina projektorin SYÖTÄ iä tai kaukosäätimen
Syötä iä.

4. Varmista, että Tila on Muodosta yhteys.

5. Paina korostaaksesi DHCP tä ja paina / valitaksesi Päälle.

6. Paina korostaaksesi kohdan Käytä ja paina SYÖTÄ projektorista tai Syötä
kaukosäätimestä.

7. Odota noin 15 - 20 sekuntia ja mene uudelleen langallisen LANin sivulle.
Näytetään IP-osoite, Aliverkon peite, Oletusyhdyskäytävä ja DNS-asetukset.
Merkitse muistiin IP-osoite-rivillä näkyvä IP-osoite.

Tärkeää

 Jos projektorin IP-osoitetta ei vieläkään näy, ota yhteyttä verkon ylläpitäjään.
 Ellei RJ45-kaapeleita ole liitetty oikein, IP-osoite, Aliverkon peite,

Oletusyhdyskäytävä ja DNS-asetukset näyttävät 0.0.0.0. Varmista, että
kaapelit on liitetty oikein tai tee edellä mainitut toimenpiteet uudelleen.

 Jos haluat liittää projektorin sen valmiustilassa, varmista, että olet valinnut

RJ45:n ja saanut IP-osoitteen, aliverkon peitteen, oletusyhdyskäytävän ja

Jos sinulla ei ole DHCP ympäristössä:

1. Toista edellä mainitut vaiheet 1-4.

2. Paina korostaaksesi DHCPtä ja paina / valitaksesi Pois.

3. Ota yhteyttä ITS-ylläpitäjään saadaksesi tietoja IP-osoitteesta, aliverkon

4. Paina valitaksesi kohdan, jonka haluat muuttaa ja paina projektorin SYÖTÄ

DNS-tiedot, kun projektori on päällä.

peitteestä, oletusyhdyskäytävästä ja DNS-asetuksista.

iä tai kaukosäätimen Syötä iä.

ViewSonic Pro8400 36

5. Paina / siirtääksesi kohdistinta ja antaaksesi arvon.

6. Tallenna asetukset painamalla projektorin SYÖTÄ iä tai kaukosäätimen Syötä iä.
Jos et haluat tallentaa asetuksia, paina projektorin VAL IKK O/LO PETA-painiketta
tai kaukosäätimen Valikko -painiketta.

7. Paina korostaaksesi kohdan Käytä ja paina SYÖTÄ projektorista tai Syötä
kaukosäätimestä.

Tärkeää

 Ellei RJ45-kaapeleita ole liitetty oikein, IP-osoite, Aliverkon peite,

Oletusyhdyskäytävä ja DNS-asetukset näyttävät 0.0.0.0. Varmista, että
kaapelit on liitetty oikein tai tee edellä mainitut toimenpiteet uudelleen.

 Jos haluat liittää projektorin sen valmiustilassa, varmista, että olet valinnut

RJ45:n ja saanut IP-osoitteen, aliverkon peitteen, oletusyhdyskäytävän ja
DNS-tiedot, kun projektori on päällä.

ViewSonic Pro8400 37

Langaton yhteys

ViewSonic
langaton dongle

Saadaksesi projektoriin langattoman yhteyden sinun tulee kytkeä projektoriin
ViewSonicin langaton dongle (valinnainen) USB:n tyypin A liitäntään, jolloin tarvitaan
vain muutama OSD:n konfigurointivaihe.

1. Varmista, että projektori on päällä.

2. Paina VALIKKO/LOPETA projektorista tai Valikko kaukosäätimestä ja paina sen
jälkeen / , kunnes Verkko korostuu.

3. Korosta Langaton lähiverkko ja paina projektorin SYÖTÄ iä tai kaukosäätimen
Syötä iä.

4. Varmista, että Tila on Muodosta yhteys.

5. Varmista, että SSID-tiedot näkyvät.

6. Paina korostaaksesi Yhteystila ja paina / valitaksesi AP tai
Infrastruktuuri. AP-tilassa sinun tarvitsee käyttää tietokoneesi langattoman
yhteyden apuohjelmaa hakeaksesi projektorin SSID ja yhdistääksesi siihen. Sen
jälkeen voit hakea projektorin pwPresenter:illä. Käyttääksesi Infrastruktuuri-
tilaa sinun pitää liittää sekä tietokoneesi että projektorisi samaan AP-reitittimeen
ja muodostaa yhteyksiä IP-osoitteen kanssa.

Tärkeää

 Jos tarvitset lisää tietoja AP- ja Infrastruktuuri-tilastoista, katso käyttäjän

asiakirjoja Langattomista reitittimistä, jotka tavallisesti ovat saatavista 3C­kaupoista.

ViewSonic Pro8400 38

Projektorin ohjaus web-selaimen kautta

Kun sinulla on oikea IP-osoite projektorille ja projektori on päällä tai valmiustilassa, voit
käyttää mitä tahnsa tietokonetta, joka samassa paikallisen alueen verkossa,
ohjaamaan projektoria.

Tärkeää

 Jos käytät Microsoft Internet Explorer'ia, varmista, että se on versio 7.0 tai

uudempi.

 Tässä käsikirjassa olevat kuvaruutuvedokset ovat vain viitteeksi, ja voivat

poiketa todellisesta rakenteesta.

1. Syötä projektorin osoite selaimesi osoitepalkissa ja paina Syötä.

2. ViewSonic-websivuston ohjausjärjestelmän pääsivu ilmestyy.

7

8

3. Kielen vaihtamiseksi web-sivuja varten napsauta alas-nuolta paljastaaksesi
alasvetoluettelon ja valitse haluttu kieli.

4. Lataa pwPresenter napsauttamalla Download (Lataa). Katso "Kuvien

näyttäminen pwPresenter'in kautta" sivulla 45 lisätietoja varten.

5. Parhaimman suorituskyvyn saavuttamiseksi lataa ja asenna peilinäytön
laiteohjain.

6. Lataa USB LAN -laiteohjain napsauttamalla Download (Lataa).

4

5

6

3

ViewSonic Pro8400 39

7. Päästäksesi Admin-sivulle sinun tarvitsee antaa salasana. Oletussalasana on
“0000”.

 System Status (Järjestelmän tila): Näyttää järjestelmän tiedot.
 Gerneral Setup (Yleinen asetus): Antaa sinun muuttaa salasanan Admin-

sivulle.

 Picture Setup/Image Setup (Kuvan Asetus/Kuva -asetus): Tarjoaa joitakin

OSD-valikkokohtia projisioitujen kuvien säätämiseen.

 Alert Setup/SMTP Mail Setup (Hälytys Asetus/SMTP -sähköpostin asetus):

Sallii sinun asettaa sähköpostipalvelimen ja lähettää järjestelmän
virheviestejä ITS-ylläpitäjällesi.

 Network Setup (Verkon asetus): Tarjoaa langallisen ja langattoman verkon

asetukset.

 Presenter Setup (Presenter-asetus): Sallii sinun muuttaa Admin- ja User-

salasanoja web-ohjausta varten.

 Reset to Default (Palauta Oletukseen): Sallii sinun palauttaa

tehdasoletusasetuksiin.

 Reboot System (Käynnistä järjestelmä uudestaan): Sallii sinun käynnistää

laitteen välittömästi uudestaan.

ViewSonic Pro8400 40

8. Crestron (eControl) -sivu näyttää Crestron eControl -käyttäjän liitännän.
eControl-sivu tarjoaa joukon virtuaalisia näppäimiä ohjaamaan projektoria tai
säätämään projisoituja kuvia.

i

ii

Voit painaa
paljastaaksesi
lisää painikkeita.

W/X

iii

i. Nämä painikkeet toimivat samoin kuin OSD-valikoissa tai kaukosäätimissä.
ii. Vaihtaaksesi tulosignaalien välillä napsauta haluamaasi signaalia.
iii. Kielen vaihtamiseksi Crestron-sivua varten napsauta alas-nuolta

paljastaaksesi alasvetoluettelon ja valitse haluttu kieli.

Tärkeää

 Valikko-painiketta voidaan myös käyttää mennäksesi takaisin edellisiin OSD-

valikkoihin, poistumaan ja tallentamaan valikkoasetuksia.

 Lähdeluettelo vaihtelee projektorilla käytettävissä olevien liittimien mukaan.
 Kun käytät projektorin ohjauspaneelia tai kaukosäädintä muuttaaksesi OSD-

valikon asetuksia, voi ottaa hetken aikaa web-selaimelta synkronoida nämä
muutokset projektorin kanssa.

i

i

ViewSonic Pro8400 41

Työkalut-sivu sallii sinun hallita projektoria, konfiguroida LAN-ohjausasetukset ja
varmistaa etäverkkokäyttöön pääsy tälle projektorille.

iv vi

v

vii

x

viii

ix

iv. Tätä osiota käytetään vain Crestron Control System (Crestron-

ohjausjärjestelmällä). Ota yhteys Creston'iin tai katso sen käyttäjän
käsikirjasta asetustietoja.

v. Napsauta alas-nuolta paljastaaksesi alasvetoluettelon ja valitaksesi

oletuskielen.

vi. Voit nimetä projektorin, pitää yllä tietoa sen sijaintipaikasta ja siitä

vastuussa olevasta henkilöstä.
vii. Voit säätää LAN Control Settings (LAN-ohjausasetukset).
viii. Heti kun asetettu, pääsy etäverkkokäyttöön tälle projektorille on

salasanasuojattu.
ix. Heti kun asetettu, pääsy työkalut-sivulle on salasanasuojattu.

Tärkeää

 Virheiden estämiseksi syötä työkalut-sivulle vain englanninkielen kirjaimia ja

numeroita.

 Asetusten tekemisen jälkeen paina Lähetä-painiketta ja data tallennetaan

projektoria varten.

x. Paina Exit (Lopeta) mennäksesi takaisin etäverkon käyttösivulle.

ViewSonic Pro8400 42

Kiinnitä huomiota syötön pituuden rajoitukseen (sisältäen välilyönnin ja muut
välimerkkinäppäimet) alla olevassa luettelossa:

Luokan kohta Syötön pituus Merkkien maksimimäärä

Crestron Control
(Crestron-ohjaus)

Projector (Projektori) Projector Name

Network Configuration
(Verkon konfigurointi)

User Password
(Käyttäjän salasana)

AdminPassword
(Admin-salasana)

IP address (IP-osoite) 15
IP ID 2
Port (Portti) 5

(Projektorin nimi)
Location (Sijainti) 9
Assigned To (Määritetty ) 9
DHCP (Otettu käyttöön) (N/A)
IP Address (IP-osoite) 15
Subnet Mask

(Aliverkon peite)
Default Mask
(Oletusyhdyskäytävä)
DNS Server (DNS-palvelin) 15
Enabled (Otettu käyttöön) (N/A)
New Password
(Uusi salasana)
Confirm (Vahvista) 2
Enabled (Otettu käyttöön) (N/A)
New Password
(Uusi salasana)
Confirm (Vahvista) 20

10

15

15

20

20

ViewSonic Pro8400 43

Info-sivu näyttää tämän projektorin tiedot ja tilan.

Paina Exit
(Lopeta)
mennäksesi
takaisin
etäverkon

Painettuasi “Contact IT Help” (“Ota yhteys IT-tukeen”) -painiketta HELP DESK
(KÄYTTÖTUKI)-ikkuna ilmestyy näyttöruudun oikeaan yläkulmaan. Kykenet
toimittamaan viestejä RoomView-ohjelmiston ylläpitäjille/käyttäjille, joka yhdistää
samaan paikallisalueen verkkoon.
Lisätietoja varten mene osoitteisiin http://www.crestron.com ja www.crestron.com/

getroomview.

ViewSonic Pro8400 44

Kuvien näyttäminen pwPresenter'in kautta

pwPresenter'in lataaminen ja asentaminen

pwPresenter on sovellus, joka toimii isäntä-PC'ssä. Se auttaa yhdistämään
tietokoneesi käytettävissä olevaan verkkoprojektoriin ja siirtämään työpöydän sisällön
verkkoprojektoriin paikallisverkon liitännän kautta.

1. Syötä Network Control (Verkon ohjauksen) pääsivu. Katso vaiheet 1-2 sivulla 39
yksityiskohtia varten.

2. Lataa pwPresenter.

3. Kun lataaminen on suoritettu, asenna ohjelmisto tietokoneeseesi napsauttamalla
exe-tiedostoa. Seuraa ruudun ohjeita asennuksen lopettamiseksi.

4. Käynnistä pwPresenter.

pwPresenter'in käyttäminen

1

2
3

1. Hakusivu sallii sinun hakea ja yhdistää projektoriin.

i. Yhistääksesi projektoriin valitse Directly (Suoraan), sen jälkeen kirjoita

projektorin IP-osoite ja napsauta Connect (Muodosta yhteys).

ii. Hakeaksesi projektoreita napsauta yksinkertaisesti Search (Haatan)

luettelemaan kaikki projektorit, jotka ovat samassa paikallisalueverkossa.
Napsauta haluttuja projektoreita Hakutulosluettelossa, ja napsauta Connect
Directly (Muodosta yhteys suoraan). Voit myös kirjoittaa halutun projektorin
nimen ja napsauttaa Search (Haatan).

iii. Voit linkittää ViewSonic-websivulle ohjausjärjestelmään page 39.

7

6

&

5

4

i

iii

ii

ViewSonic Pro8400 45

2. Kaappaus-ruutu sallii sinun käynnistää tai pysäyttää kaappausruudun.

3. Voit tässä valita kaappaus-tilan.

i

ii

iii

i. Koko ruudun näyttämiseksi napsauta Fullscreen(Täysnäyttö).
ii. Osittaisen ruudun näyttämiseksi napsauta FixedSize (Kiinteä koko).

Neliökulmio ilmestyy ruudulle. Voit sijoittaa sen paikkaan missä haluat
projisoida.

iii. Jos haluat muuttaa nelikulmiota napsauta Alterable (Muutettavissa oleva).

ViewSonic Pro8400 46

4. Basic Setting (Perusasetussivu) antaa sinun konfiguroida pwPresenter'in.

i

ii

iii
iv

v

i. pwPresenter-liitännän kielen vaihtamiseksi napsauta alas-nuolta

paljastaaksesi alasvetoluettelon ja valitse haluttu kieli. Napsauta Apply
(Käytä)-painiketta.

ii. Käyttäjät voivat muuttaa koko parametrit kehyksen FixedSize (Kiinteä koko)

kuvaustilan muuttamalla leveys ja korkeus tällä sivulla ja valitse Käytä
tehdä muutokset tulevat voimaan.

iii. Käyttäjä voi käyttää peiliä ohjain juontaja kaapata kuvan, jos järjestelmä on

asennettu peili kuljettaja.

iv. Salliaksesi ilmoitusviestien ilmestymisen napsauta Yes (Kyllä). Napsauta

Apply (Käytä)-painiketta.

v. Ohjelmiston tiedot ovat saatavissa tältä sivulta.

ViewSonic Pro8400 47

5. Advanced Setting (Lisäasetussivu) antaa sinun konfiguroida pwPresenter'in.

i

ii

iii

i. Kuvan laadun säätämiseksi napsauta alas-nuolta paljastaaksesi

alasvetoluettelon ja valitse laatutaso. Napsauta Apply (Käytä)-painiketta.

ii. Kaappauksen nopeuden säätämiseksi siirrä liukupalkkia. Verkon

kaistaleveys voi myös vaikuttaa suorituskykyyn.

iii. Verkon portin asetus fixed tai manual tyypille.

ViewSonic Pro8400 48

6. Network Display Managment (Verkon Näytön hallinta) näyttää Device
Managment (Laitehallinta) ja pwPresenter Management (pwPresenter-hallinta­tiedot).
Device Management (Laitehallinta) antaa sinun muuttaa laitteen asetuksia.

i

iii

ii

iv

v

i. Click to change display port (Napsauta muuttaaksesi näytön porttia) sallii

sinun valita ruudun näytön sijaintipaikan.

ii. Change password (Vaihda salasana) sallii sinun muuttaa salasanan

käyttäjän tyyppiä varten.
iii. Disconnect (Katkaise yhteys) sallii sinun irrotta projektorin verkosta.
iv. Access device (Hae laite) via webpage sallii sinun päästä ViewSonic-

websivun ohjausjärjestelmään.
v. View device status (Näytä laitteen) näyttää laitteen asetustiedot ja sallii

sinun syöttää konferenssiohjaustilan.

ViewSonic Pro8400 49

pwPresenter Management (pwPresenter-hallinta) sallii sinun valita mihin
tietokoneeseen on yhdistettävä ja siirtää työpöydän sisällön verkkoprojektorille.

7. Disconnect (Katkaise yhteys) sallii sinun irrottaa projetor(e)ista napsauttamalla
Disconnect (Katkaise yhteys)-kuvaketta.

Tärkeää

 Varmista, että sammutat muut virtuaaliset verkon ohjausohjelmat ennen

pwPresenter'in käyttämistä.

ViewSonic Pro8400 50

Kuvien näyttäminen USB-tallennuslaitten kanssa

Sisäänrakennettu ImageViewer-sovellus voi näyttää pakattuja kuvia USB­tallennuslaitteella (esim. USB-flash-asema, ja USB-levy), digitaalinen kamera, tai muu
laite. Voit liittää USB-tallennuslaitteen projektoriisi.

1. Ota USB-kaapeli ja liitä suurempi pää USB A -pistukkaan projektorilla, ja
pienempi pää laitteen USB-porttiin. Jos käytät USB-flash-asemaa, liitä se
suoraan USB A -pistukkaan.

2. Projektori näyttää automaattisesti pikkukuvat. Tai voit manuaalisesti valita USB­lukija:n lähteen valintapalkista.

3. ImageView-päänäyttöruutu esitetään ja on valmis käytettäväksi. Päänäyttöruutu
näytetään Thumbnail Display (Näytekuvan näyttö) -tilassa, joka näyttää
seuraavat neljä osaa:

i

ii

iii

iv

i. Nykyinen polku, USB-tallennuslaitteen nimi ja sivun numero
ii. Tiedoston ja kansion nimen näyttö (i18N, monikielinen)
iii. Pikkuvat (120 x 120 pikselin kuvat)
iv. Käyttöliittymän käyttö

4. Käytä neljää suuntapainiketta tai sivu ylös/alas -painiketta liikkuaksesi sivut/
kansiot välillä. Paina ja pidä Valikko ja sen jälkeen paina Syötä näyttämään
käyttöliittymän käytön. Käytä / -painiketta valitaksesi halutun kohdan ja
säädä asetuksia / -painikkeella. Vahvista valinta painamalla Syötä.
Seuraavia painikkeita tuetaan käyttöliittymässä.

 Next(Seuraava): Näytä seuraava sivu.

ViewSonic Pro8400 51

 Previous(Edellinen): Näytä edellinen sivu.
 Thumbnail/Slide show/Display (Pikkukuva/Diaesitys/Näyttö): Näytä pikkuvat,

käynnistä diaesitys tai näytä valittu kuva.

 Name Order/Extend Order/size Order/Time Order(Nimijärjestys/

Kestojärjestys/Kokojärjestys/Aikajärjestys): Valitse järjestys asettamalla
tiedosto/kansion nimi, laajennettu tiedoston nimi, kuvan koko tai aika.

 EXIF ON/EXIF OFF (EXIF PÄÄLLE/EXIF POIS PÄÄLTÄ): Näytä kuvan

Lopeta-tieto tai ei.

 File Name On/File Name Off (Tiedostonimi päälle / Tiedostonimi pois päältä):

Projektori tukee seuraavia kuvaformaatteja:

Näytä tiedoston nimi tai ei.

 JPEG (JPG)
 Bittikartta (BMP)
 Portable Network Graphic (PNG)
 Graphics Interchange Format (GIF)
 Tagged Image File Format (TIFF)

ViewSonic Pro8400 52

Huolto

HUO-

MAUTUS

Projektori tarvitsee oikeanlaista huoltoa. Pidä linssi puhtaana, koska pöly, lika ja tahrat
heijastuvat ruudulle ja heikentävät kuvanlaatua. Jos mikään muu osa tarvitsee vaihtoa,
ota yhteyttä jälleenmyyjään tai pätevään huoltohenkilöön. Kun puhdistat mitä tahansa
projektorin osaa, sammuta ja irrota projektorin virtapistoke ensin.

Varoi tus

Älä koskaan avaa projektorin koteloa. Projektorin sisällä olevat vaaralliset
jännitteet voivat aiheuttaa vakavan loukkaantumisen. Älä yritä huoltaa tätä
tuotetta itse. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

Linssin puhdistaminen

Pyyhi linssi hellästi linssinpuhdistusliinalla. Älä kosketa linssiä käsilläsi.

Projektorin kotelon puhdistaminen

Pyyhi kevyesti pehmeällä kankaalla. Jos lika ja tahrat eivät irtoa helposti, käytä veteen
tai laimeaan pesuliuokseen kastettua pehmeää kangasta ja kuivaa lopuksi pehmeällä
ja kuivalla kankaalla.

Suodatinkannen puhdistaminen

Suodatinkansi, joka sijaitsee projektorin sivussa, tulisi puhdistaa aina 100 käyttötunnin
jälkeen. Jos sitä ei puhdisteta säännöllisesti, se voi tukkeutua pölystä ja estää
projektorin tuuletuksen. Tämä voi aiheuttaa ylikuumenemisen ja projektorin
vahingoittumisen.

Suodatinkannen puhdistaminen:

1. Sammuta projektori ja irrota virtapistoke
pistorasiasta.

2. Irrota suodatinkansi kuvan mukaisesti.

3. Puhdista suodatinkansi.

 Käytä suodatinkannen

puhdistamiseen pientä tietokoneille
ja muille toimistolaitteille tarkoitettua
pölynimuria.

 Jos suodatinkansi on revennyt,

4. Aseta suodatinkansi takaisin paikalleen.

5. Kiinnitä suodatinkansi.

6. Liitä virtajohto takaisin projektoriin.

korvaa se.

 Sammuta projektori ja irrota virtajohto pistorasiasta ennen huoltotoimenpiteitä.
 Varmista, että linssi on jäähtynyt, ennen kuin puhdistat sen.

HUO

MAUTUS

 Älä käytä muita kuin edellä mainittuja puhdistusaineita tai kemikaaleja. Älä

käytä bentseeniä tai tinneriä.

 Älä käytä kemikaalisumutteita.
 Käytä vain pehmeää kangasta tai linssinpuhdistusliinaa.

ViewSonic Pro8400 53

Lampun vaihtaminen

HUO-

MAUTUS

Kun projektoria käytetään, aikaa myöten projektorin lampun kirkkaus himmenee
hitaasti ja lamppu saattaa särkyä helpommin. Suosittelemme lampun vaihtamista, jos
varoitusviesti tulee näkyviin. Älä yritä vaihtaa lamppua itse. Ota yhteyttä pätevään
huoltohenkilökuntaan vaihtoa varten.



Lamppu on erittäin kuuma heti projektorin sammuttamisen jälkeen. Jos
kosketat lamppua, saatat polttaa sormesi. Kun vaihdat lamppua, anna sen
jäähtyä vähintään 45 minuutin ajan.



Älä koske lampun lasiin missään vaiheessa. Lamppu saattaa räjähtää
virheellisen käsittelyn, esimerkiksi lampun lasin koskettamisen, seurauksena.



Lampun käyttöikä voi vaihdella eri lamppujen ja käyttöympäristöjen välillä. Eri
lamppujen samasta käyttöiästä ei ole mitään takuuta. Joihinkin lamppuihin
voivat vikaantua tai kulua nopeammin kuin toiset vastaavat lamput.



Lamppu voi räjähtää tärinän, iskun tai kulumisen seurauksena tuntien käytön
jälkeen, kun sen käyttöikä lähestyy loppuaan. Räjähdyksen vaara voi vaihdella
projektorin ja lampun käyttöympäristön ja -olosuhteiden mukaan.



Pidä suojahansikkaita ja -laseja kun kiinnität tai irrotat lamppua.



HUO

MAUTUS

Nopeat käynnistys-sammutus-jaksot vahingoittavat lamppua ja lyhentävät
lampun käyttöikää. Odota vähintään 5 minuuttia käynnistyksen jälkeen, ennen
kuin sammutat projektorin.



Älä käytä lamppua paperin, kankaan tai muun syttyvän materiaalin lähellä tai
sellaisella peitettynä.



Älä käytä lamppua olosuhteissa, jotka sisältävät syttyvää ainetta, kuten
tinneriä.



Tuuleta alue tai huone hyvin, kun lamppua käytetään happipitoisissa
olosuhteissa (ilmassa). Jos otsonia hengitetään, se voi aiheuttaa pääkipua,
pahoinvointia, huimausta ja muita oireita.



Lamppu sisältää epäorgaanista elohopeaa. Jos lamppu räjähtää, voit altistua
lampun sisältämälle elohopealle. Poistu alueelta välittömästi jos lamppu hajoaa
käytön aikana ja tuuleta aluetta vähintään 30 minuuttia, jotta välttyisit
elohopeakaasujen hengittämiseltä. Muuten terveydelle voi aiheutua haittaa.

ViewSonic Pro8400 54

1. Sammuta projektori.

HUO-

MAUTUS

2. Jos projektori on asennettu kattokiinnikkeesen, irrota se.

3. Irrota virtajohto.

4. Irrota lampun suojuksen sivussa oleva ruuvi ja irrota suojus.

5. Irrota lamppumoduulin ruuvit, nosta kahvaa ja nosta moduuli pois.

6. Aseta uusi lamppumoduuli projektoriin ja kiristä ruuvit.

7. Aseta lampun suojus takaisin paikalleen ja kiristä ruuvi.

8. Kytke projektorin virta päälle. Jos lamppu ei syty lämpenemisjakson jälkeen,
kokeile asentaa lamppu uudelleen.

9. Nollaa lampun tunnit. Katso “Tiedot”-valikko.



Noudata paikallisiä säännöksiä, kun hävität käytetyn lampun.



Varmista että ruuvit ovat tiukasti kiinni. Ruuvien jääminen löysälle voi

HUO

MAUTUS

aiheuttaa vammoja tai onnettomuuksia.



Koska lamppu on lasista, älä raaputa tai pudota sitä.



Älä käytä vanhaa lamppua. Se voi räjähtää.



Varmista, että projektori on sammutettu ja irrota virtajohto ennen lampun
vaihtoa.



Älä käytä projektoria, kun lampun kansi ei ole paikallaan.

ViewSonic Pro8400 55

Tekniset tiedot

Näyttöjärjestelmä Yksittäinen 0,65" DLP-paneeli
Resoluutio 1080 p (1920 x 1080 pikseliä)
Zoomaus 1,5 X
F-numero 2,41 - 2.97
Polttoväli 20,72 - 31 mm
Valkokankaan koko 30” - 300”
Lamppu 280W
Tuloliitäntä D-Sub 15-nast. x 2, S-Video x 1, Video x 1, Äänisignaalin tulo

Lähtöliitäntä D-Sub 15-nast. x 1, Äänisignaalin lähtö (3,5 mm:n

Hallintaliitäntä RS-232 x 1, 12-Vdc -laukaisimen lähtö x 1, RJ45 x 1
Kaiutin 10 W x 2
Videoyhteensopivuus NTSC, NTSC 4.43

Skannaustaajuus
Vaakataajuus
Pystytaajuus

Ympäristö Käyttö:

Virtavaatimus AC 100-240 V, 50 - 60 Hz, 3,8A
Virrankulutus 390 W
Mitat (L x S x K) 334,6 x 264,5 x 109,5 mm
Paino 3,63 kg (8 lb)
Huomautus: Muotoilu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

(3,5 mm:n stereominijakki) x
jakki x

1, RCA-äänijakki (L/R) x 1, 3,5 mm Mic tulo x1, USB A -

tyyppi x 1 (tukee laiteohjelmiston päivitystä, USB-flash-aseman
näyttöä ja langatonta donglea USB-näyttöä varten), USB mini-B ­tyyppi x1 (tukee USB-näyttöä)

stereominijakki) x 1

PAL , PAL - N, PA L M
SECAM, HDTV (480i/p, 576p, 720p, 1080i/p), komposiittivideo

31 -100 KHz
50 - 120 Hz

Lämpötila: 0°C – 40°C
Kosteus: 10%-80%
Varastointi:
Lämpötila: -20°C – 60°C
Kosteus: 30%-85%

2, HDMI x 2, Komponentti-RCA -

ViewSonic Pro8400 56

Mitat

334,6 mm (L) x 264,5 mm (S) x 109,5 mm (K)

264,5

334,6

64,5

Kattoon asennus

227

174

109,5

Kattoasennusruuvit:
M4 x 8 (max. P = 8 mm)

103

84,9

Yksikkö: mm

ViewSonic Pro8400 57

Liite

Merkkivalojen viestit

LED-tyyppi Väri Tila Tar ko itu s

Virran merkkivalo Sininen Palaa Lampun keston päättyminen
Lampun merkkivalo Punainen Vilkkuu
Lämpötilan merkkivalo Punainen Vilkkuu
Virran merkkivalo Sininen Palaa Valmiustila vihreän tilan olless a päällä.
Lampun merkkivalo Punainen Pois
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Vilkkuu Valmiustila vihreän tilan ollessa pois päältä.
Lampun merkkivalo Punainen Pois
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Palaa Käynnis tyy
Lampun merkkivalo Punainen Pois
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Palaa Tavallinen käyttö
Lampun merkkivalo Punainen Pois
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Vilkkuu PSammutus
Lampun merkkivalo Punainen Pois
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Palaa Projektorijä rjestel män tuulettimissa on jokin vika, joten
Lampun merkkivalo Punainen Palaa
Lämpötilan merkkivalo Punainen Vilkkuu
Virran merkkivalo Sininen Palaa Lamppu on saav uttanut käyttöikänsä lopun ja se on
Lampun merkkivalo Punainen Palaa
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Palaa Lämpötila on li ian korkea. Lamppu sammuu.
Lampun merkkivalo Punainen Vilkkuu
Lämpötilan merkkivalo Punainen Pois
Virran merkkivalo Sininen Pois Lamppu ei syty. Jos lämpötila on liian korkea, tuulettimet
Lampun merkkivalo Punainen Palaa
Lämpötilan merkkivalo Punainen Palaa
Virran merkkivalo Sininen Vilkkuu Projektorin tulee jäähtyä 90 sekunnin ajan sen jälkeen
Lampun merkkivalo Punainen Palaa
Lämpötilan merkkivalo Punainen Pois

(Projektorin tulee jäähtyä 35 sekuntia sen jälkeen kun
virta onkytketty pois päältä.)

projektori ei voi käynnistyä.

vaihdettava pian. Lamppu jatkaa toimintaa, kunnes se
hajoaa. Vaihda lamppu. Jos lamppu ei pala, se voi
aiheuttaa kuristimeen toimintahäiriön.

Tuulettimen moottori jäähdyttää lamppua.

jäähdyttävät lampun.

kun virta on kytketty pois päältä. Jos yritä t käynnistää
projektoria uudelleen, se sammuu jälleen.

ViewSonic Pro8400 58

Yhteensopivuustilat

Tietokone:

Yhteensopivuus Resoluutio Vaakataajuus [KHz] Pystytaajuus [Hz]

VGA 640 x 480 24,69 50

SVGA 800 x 600 30,99 50

XGA 1024 x 768 39,63 50

SXGA 1 280 x 1024 64 60

UXGA 1600 x 1200 47,7 60
Mac 13 640 x 480 35 67
Mac 16 832 x 624 49,72 75
Mac 19 1024 x 768 60,24 75
1080i30 1920 x 1080 33,75 60
1080i25 1920 x 1080 28,13 50
480p 720 x 480 31,47 59,94
576p 720 x 576 31,25 50
720p60 1280 x 720 45 60
720p50 1280 x 720 37,5 50
1080p60 1920 x 1080 67,5 60
1080p50 1920 x 1080 56,25 50

31,5 60
37,9 72
37,5 75
43,3 85

35,2 56
37,9 60
48,1 72
46,9 75
53,7 85

48,4 60
56,5 70

60 75

80 75

ViewSonic Pro8400 59

Video:

Yhteensopivuus Resoluutio Vaakataajuus [KHz] Pystytaajuus [Hz]

1080p 1920 x 1080 67,5 60
1080p 1920 x 1080 56,3 50

1080i 1920 x 1080 33,8 60
1080i 1920 x 1080 28,1 50

720p 1280 x 720 45 60
720p 1280 x 720 37,5 50
576p 720 x 576 31,3 50

576i 720 x 576 15,6 50

480p 720 x 480 31,5 60

480i 720 x 480 15,8 60

ViewSonic Pro8400 60

Vianmääritys

Katso seuraavasta luettelosta oireita ja toimenpiteitä, ennen kuin lähetät projektorin
korjattavaksi. Jos ongelma jatkuu, ota yhteys lähimpään jälleenmyyjään tai
asiakaspalveluun. Katso myös kappale "Merkkivalojen viestit".

Käynnistysongelmat

Jos valo ei syty:



Varmista, että virtajohdon toinen pää on varmasti kiinnitetty projektoriin ja toinen pää
toimivaan pistorasiaan.

 Paina virtapainiketta uudelleen.


Irrota virtajohto ja odota hetki. Liitä se sitten takaisin ja paina virtapainiketta
uudelleen.

Kuvaongelmat

Jos lähteen haku näkyy:



Paina

LÄHDE

projektorissa

 Varmista, että ulkoinen laite on liitetty ja että sen virta on kytketty päälle.


Jos kyseessä on tietokoneliitäntä, varmista, että kannettavan tietokoneen ulkoinen
videoportti

Jos kuva on epätarkka:

on kytketty päälle. Katso tietokoneen käyttöopasta.

 Varmista, että linssinsuojus on irrotettu.


Säädä tarkennusrengasta näyttövalikon ollessa näkyvissä. (Kuvakoon ei pitäisi
muuttua. Jos se muuttuu, säädät zoomausta etkä tarkennusta.)

 Tarkista, tarvitsee projektiolinssi puhdistamista.

Jos tietokoneliitännän kuva vilkkuu tai on epävakaa:

 Paina

MENU

ja säädä Taajuus tai Seuranta.

projektorissa tai

Kaukosäädinongelmat

Jos kaukosäädin ei toimi:

 Varmista, että kaukosäätimen ja projektorin vastaanottimen välissä ei ole mitään

estettä. Käytä kaukosäädintä tarpeeksi läheltä.

 Suuntaa kaukosäädin näytölle tai projektorin eteen tai taakse.


Siirrä kaukosäädintä niin, että se on suoremmin projektorin edessä tai takana eikä
liian kaukana sivulla.

valitaksesi aktiivisen tulolähteen.

Menu

kaukosäätimessä

mene kohtaan Video/Audio

ViewSonic Pro8400 61

RS-232-komennot ja -määritykset

VIRTA PÄÄLLE / VIRTA POIS

VIRTA PÄÄLLE BE,EF,10,05,00,C6,FF,11,11,01,00,01,00
VIRTA POIS BE,EF,02,06,00,6D,D2,34,00,00,00,00,00

LÄHTEEN VALINTA

Tietokone 1 BE,EF,02,06,00,BC,D3,35,00,00,00,00,00
Tietokone 2 BE,EF,02,06,00,8F,D3,36,00,00,00,00,00
KOMPONENTTI BE,EF,02,06,00,5E,D2,37,00,00,00,00,00
KOMPOSIITTI BE,EF,02,06,00,A1,D2,38,00,00,00,00,00
S-VIDEO BE,EF,02,06,00,70,D3,39,00,00,00,00,00
HDMI 1 BE,EF,02,06,00,43,D3,3A,00,00,00,00,0
HDMI 2 BE,EF,02,06,00,92,D2,3B,00,00,00,00,00

PIKANÄPPÄIN

VALIKKO BE,EF,02,06,00,C8,D7,01,00,00,00,00,00
YLÖS BE,EF,02,06,00,FB,D7,02,00,00,00,00,0
ALAS BE,EF,02,06,00,2A,D6,03,00,00,00,00,00
VASEN BE,EF,02,06,00,9D,D7,04,00,00,00,00,00
OIKEA BE,EF,02,06,00,4C,D6,05,00,00,00,00,00
ENTER BE,EF,02,06,00,E6,D6,0F,00,00,00,00,00
SYNKRONOINTI BE,EF,02,06,00,F2,D5,1B,00,00,00,00,00
KUVASUHDE BE,EF,02,06,00,C7,D2,3E,00,00,00,00,00
MYKISTÄ BE,EF,02,06,00,16,D3,3F,00,00,00,00,0
PYSÄYTÄ BE,EF,02,06,00,D9,D8,40,00,00,00,00,00
TYHJÄ BE,EF,02,06,00,08,D9,41,00,00,00,00,00
LÄHDE BE,EF,02,06,00,7F,D6,06,00,00,00,00,00

MUU TOIMINTO

DCR PÄÄLLE BE,EF,02,06,00,EA,D8,43,00,00,00,00,00
DCR POIS BE,EF,02,06,00,5D,D9,44,00,00,00,00,00
ECO PÄÄLLE BE,EF,02,06,00,8C,D8,45,00,00,00,00,0
ECO POIS BE,EF,02,06,00,BF,D8,46,00,00,00,00,00
ÄÄNENVOIM. LIS. BE,EF,02,06,00,6E,D9,47,00,00,00,00,00
ÄÄNENVOIM. VÄH. BE,EF,02,06,00,91,D9,48,00,00,00,00,00
TRAPETSIKORJ. LIS. BE,EF,02,06,00,40,D8,49,00,00,00,00,00
TRAPETSIKORJ. VÄH. BE,EF,02,06,00,73,D8,4A,00,00,00,00,00
TEHDASASET. PALAUTUS BE,EF,02,06,00,A2,D9,4B,00,00,00,00,00
LAMPUN TUNTIMÄÄRÄN

NOLLAUS
SUODATTIMEN

TUNTIMÄÄRÄN NOLLAUS
Projektorin tila BE,EF,02,06,00,F7,D9,4E,00,00,00,00,00

BE,EF,02,06,00,15,D8,4C,00,00,00,00,00

BE,EF,02,06,00,C4,D9,4D,00,00,00,00,00

ViewSonic Pro8400 62

9-nastainen D-Sub

1 1 CD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Johtoluettelo

C1 VÄRI C2

1Musta 1
2 Ruskea 2
3 Punainen 3
4 Oranssi 4
5 Keltainen 5
6Vihreä6
7 Sininen 7
8 Purppura 8
9 Valkoinen 9

SHELL DW SHELL

ViewSonic Pro8400 63

Infrapunahallintakoodi

Järjest. koodi: 83F4
Muoto : NEC

87

HDMI1 HDMI2 Compo

Video

PC

Swap

Default

6D

67

83

84

0A 01

04

03

63068F

6F

6E

08

82

8C

81

85

8D

62

09

0B

8E

05

ViewSonic Pro8400 64

Asiakastuki

Katso teknisen tuen ja huollon yhteystiedot alla olevasta taulukosta tai ota yhteyttä jälleenmyyjääsi.

HUOMAUTUS: Tarvitset tuotteen sarjanumeron.

Maa/alue Web-sivusto Puhelin Sähköpostia

Suomi www.viewsoniceurope.com//

www.viewsoniceurope.com/uk/
Support/Calldesk.htm

service_@viewsoniceurope.
com

65ViewSonic Pro8400

Rajoitettu takuu

VIEWSONIC

Mitä takuu kattaa:

ViewSonic takaa, että sen tuotteissa ei ilmene materiaalivikoja tai työn laadusta johtuvia vikoja
takuuaikana. Jos tuotteessa osoittautuu olevan materiaalivika tai työn laadusta johtuva vika takuuaikana,
ViewSonic korjaa tuotteen tai korvaa sen samanveroisella tuotteella oman harkintansa mukaan.
Vaihtotuote tai vaihto-osat voivat sisältä uudelleen valmistettuja tai uusittuja osia tai komponentteja.

Kuinka kauan takuu on voimassa:

Pohjois- ja Etelä-Amerikka: 3 vuotta kaikille osille lamppu poisluettuna, 3 vuotta työlle, 1 vuosi
alkuperäiselle lampulle ensimmäisen kuluttajan ostopäivämäärästä lukien.
Eurooppa: 3 vuotta kaikille osille lamppu poisluettuna, 3 vuotta työlle, 1 vuosi alkuperäiselle lampulle
ensimmäisen kuluttajan ostopäivämäärästä lukien.
Muut alueet tai maat: Tarkista takuutiedot paikalliselta jälleenmyyjältäsi tai paikallisesta ViewSonic­toimistosta.
Lampun takuu alistettuna määräyksille ja ehdoille, tarkastukselle ja hyväksynnälle. Pätee vain
valmistajan asentamalle lampulle.
Kaikki tarvikelamput erikseen ostettuina taataan 90 päivän ajaksi.

Ketä takuu suojaa:

Tämä takuu on voimassa vain tuotteen ensimmäiselle ostajalle.

Mitä tämä takuu ei kata:

1. Tuotetta, jonka sarjanumero on hangattu pois, muutettu tai poistettu.

2. Vahinkoja, vaurioita tai viallista toimintaa, joka aiheutuu seuraavista tekijöistä:
a. Onnettomuus, vä rinkäyttö, huolimattomuus, tulipalo, vesi, salama tai muut luonnonilmiöt,

luvaton tuotteen muuntelu tai tuotteen mukana toimitettujen ohjeiden laiminlyönti.
b. Muiden kuin ViewSonic in valtuuttamien henkilöiden tekemät korjaukset tai korjausyritykset.
c. Tuotteen vahingoittuminen kuljetuksen aikana.
d. Tuotteen poisto tai asennus.
e. Tuotteen ulkoiset tekijät, kuten sähkövirran vaihtelut tai katkeaminen.
f. Muiden kuin ViewSonic in teknisiä erittelyjä vastaavien osien tai tarvikkeiden käyttö.
g. Normaali kuluminen.
h. Mikä tahansa muu syy, joka ei liity tuotteen tekovikaan.

3. Tuotteet joissa ilmenee ns. “kuvan palamis”-tila, joka on seurausta siitä että liikkumaton kuva on
ollut näytöllä liian pitkään.

4. Laitteen poistosta, asennuksesta tai asetusten tekemisestä aiheutuneet kulut.

®

PROJEKTORI

66ViewSonic Pro8400

Kuinka saat palvelua:

1. Pyyd tietoja takuunalaisesta huollosta ottamalla yhteytt ViewSonic in asiakastukeen (Katso
Asiakaspalvelu -sivulta). Sinun on annettava tuotteen sarjanumero.

2. Takuunalaisen huollon saamiseksi sinun on annettava seuraavat tiedot: (a) alkuperäinen päivätty
ostotosite, (b) nimesi, (c) osoitteesi, (d) ongelman kuvaus ja (e) tuotteen sarjanumero.

3. Vie tai lähetä tuote rahti maksettuna alkuperäisessä pakkauksessa valtuutettuun ViewSonic
huoltokeskukseen tai ViewSonic ille

4. Pyydä lisätietoja tai lähimmän ViewSonic-huoltokeskuksen osoite ViewSonic ilta.

Takuun rajoitukset:

Tässä kuvatun takuun lisäksi ei ole olemassa mitä n muita takuita, ei ilmaistuja eikä oletettuja, mukaan
lukien oletettu takuu myytävyydestä ja sopivuudesta johonkin tiettyyn tarkoitukseen.
Vahinkojen rajoittaminen:
Viewsonic in vastuu rajoittuu tuotteen korjauksen tai korvauksen hintaan. Viewsonic ei ole vastuussa
seuraavista:

1. Toiseen tuotteeseen kohdistuva vahinko, joka aiheutuu tuotteen valmistusviasta, vahingot,
jotka perustuvat epämukavuuteen, tuotteen käytön menetykseen, ajan menetykseen, voittojen
menetykseen, liikemahdollisuuden menetykseen, liikearvon menetykseen, liikesuhteiden
keskeytykseen tai muuhun kaupalliseen menetykseen, vaikka sellaisten vahinkojen
mahdollisuudesta olisi ilmoitettu.

2. Mitk n muut vahingot, joko satunnaiset, seurannaiset tai muunlaiset.

3. Mik n asiakasta tai kolmatta osapuolta vastaan esitetty korvausvaatimus.

Lain vaikutukset:

Tämä takuu on laillisesti sitova ja ostajalla voi olla lisäksi muita lakeihin perustuvia oikeuksia, jotka
voivat vaihdella kohdemaan mukaan. Jotkut valtiot eivät salli takuuehtojen rajoittamista tai satunnaisten
ja välillisten vahinkojen poissulkemista. Edellä mainitut rajoitukset eivät koske näiden maiden
asiakkaita.

Myynti USA: n ja Kanadan ulkopuolella:

Pyydä takuutietoja ja huoltoa ViewSonic in USA:n ja Kanadan ulkopuolella myydyille tuotteille
ottamalla yhteyttä ViewSonic iin tai paikalliseen ViewSonic in jälleenmyyjään.
Tämän tuotteen takuuaika Manner-Kiinassa (Hong Kongia, Macaota ja Taiwania lukuunottamatta) on
Huoltotakuukortin ehtojen alainen.
Täydelliset tiedot Euroopassa ja Venäjällä myönnetyistä takuista löytyvät osoitteesta www.
viewsoniceurope.com kohdasta Support/Warranty Information.

4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07

67ViewSonic Pro8400
