ViewSonic

PJD6220/PJD6230/PJD6240

DLP Projector

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手冊 (簡體)

Numero modello: VS11949 VS11986 VS11990

ViewSonic i PJD6220/PJD6230/PJD6240

Informazioni sulla conformità

Dichiarazione FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può provocare interferenze dannose e (2) Questo dispositivo deve accettare tutte le interferenze ricevute, incluse le interferenze che possono provocare operazioni indesiderate. Questa attrezzatura è stata collaudata e trovata conforme ai limiti di un apparecchio digitale di Classe B, in conformità alla parte 15 delle Regole della FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in una installazione residenziale. Questa attrezzatura genera, utilizza e può irradiare energia di frequenza radio e, se non è installata ed utilizzata in accordo alle istruzioni date, può causare interferenze dannose alle comunicazioni

radio. Non c’è tuttavia garanzia che non si verichino interferenze in un’installazione particolare.

Se questa attrezzatura provoca interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate accendendo o spegnendo l’attrezzatura, l’utente è incoraggiato a cercare di correggere l’interferenza prendendo una o più delle seguenti misure:

• Riorientare o riposizionare l’antenna.

• Aumentare la distanza tra l’attrezzatura ed il ricevitore.

• Collegare l’attrezzatura ad una presa di corrente che sia su un circuito diverso da quello a cui è collegata l’antenna.

• Consultare il rivenditore o un tecnico specializzato radio / TV per aiuto.

Avviso: Si avvisa che cambiamenti e modiche, non espressamente approvate dalla parte

responsabile alla conformità, possono annullare l’autorità dell’utente all’utilizzo dell’attrezzatura.

Per il Canada

• Questo apparato digitale di Classe B è conforme alle norme Canadesi ICES-003.

• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conformità CE per i paesi Europei

Il dispositivo è conforme ai requisiti della Direttiva 2004/108/CE come emen-dato nelle direttive 92/31/CEE e 93/68/CEE Art. 5 nei riguardi della “Compat-ibilità elettromagnetica”, e della Direttiva 2006/95/CE come emendato nelladirettiva 93/68/ CEE Art. 13 nei riguardi della “Sicurezza”.

Le informazioni di seguito riportate sono valide esclusivamente per gli Stati membri dell’Unione Europea:

Il simbolo che appare a destra ottempera alla Direttiva 2002/96/CE “Riuti di

apparecchiature elettriche ed elettroniche (WEEE)”.

Gli apparecchi che recano questo simbolo non devono essere smaltiti come riuti

urbani, bensì per mezzo dei sistemi di resa/raccolta disponibili nel proprio Paese in ottemperanza alle leggi locali.

ViewSonic ii PJD6220/PJD6230/PJD6240

Istruzioni importanti sulla sicurezza

1. Leggere le istruzioni

2. Tenere da parte le istruzioni.

3. Osservare gli avvertimenti.

4. Seguire le istruzioni.

5. Non utilizzare l’apparecchio vicino ad acqua. Attenzione: per ridurre il rischio di incendio o di folgorazione, non esporre l’apparecchio a pioggia o umidità.

6. Pulire solo con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni del fornitore.

8. Non installare vicino a fonti di calore come radiatori, stufe o altri apparecchi (per es. gli

amplicatori) che producono calore.

9. Non eliminare la caratteristica di sicurezza della spina polarizzata o della spina con scarico a terra. Una spina polarizzata ha due lamierine di cui una più larga dell’altra. Una spina con scarico a terra ha due lamierine ed un terzo perno per il collegamento a terra. La lamierina più larga o il terzo perno sono forniti per la vostra sicurezza. Se la spina fornita non si inserisce nella presa, consultare un elettricista per la sostituzione della vecchia presa.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles and the point where they exit from the apparatus. Be sure that the power outlet is located near the unit so that it is easily accessible.

11. Utilizzare solo collegamenti/accessori specicati dal fornitore.

12. Usare soltanto con un carrello, scaffale, treppiede, supporto, o tavolo

consigliato dal fornitore o venduto con il prodotto. Quando si usa un carrello, prestare attenzione quando si sposta il gruppo carrello/apparecchio per evitare ferimento alle persone.

13. Disconnettere l’apparecchio se inutilizzato per lunghi periodi di tempo.

14. Fare riferimento, per la riparazione a, personale qualicato dell’assistenza. Si richiede l’

assistenza se l’apparecchio è stato danneggiato in ogni maniera, come ad es. se il cavo di corrente o la spina sono danneggiati, se è stato versato del liquido o degli oggetti sono caduti nel prodotto, se l apparecchio è stato esposto a pioggia o ad umidità, non funziona normalmente, o è stato fatto cadere.

ViewSonic iii PJD6220/PJD6230/PJD6240

Dichiarazione di conformità RAEE

Questo prodotto è stato progettato e prodotto in conformità alla Direttiva 2002/95/EC del Parlamento Europeo e del Consiglio sulla restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RAEE) ed è inteso per adeguarsi ai valori massimi di concentrazione redatti dal TAC (Technical Adaptation Committee) Europeo, come riportato di seguito:

Sostanza

Piombo (Pb) 0.1% < 0.1%

Mercurio (Hg) 0.1% < 0.1%

Cadmio (Cd) 0.01% < 0.01%

Cromo esavalente (Cr6+) 0.1% < 0.1%

Difenile polibromurato (PBB) 0.1% < 0.1%

Etere di difenile polibromurato (PBDE) 0.1% < 0.1%

Alcuni componenti dei prodotti sopra elencati sono esenti in base all’Allegato della Direttiva RAEE, come segue:

Esempi dei componenti esenti sono:

1. Il mercurio delle lampade compatte uorescenti ed in altre lampade non specicatamente

menzionate nell’Allegato della Direttiva RAEE non deve eccedere i 5 mg per ampada.

2. Il piombo nel vetro dei tubi a raggi catodici, dei componenti elettronici, dei tubi uorescenti e

delle parti elettroniche di ceramica (e.g. dispositivi piezoelettrici).

3. Il piombo di tipi di saldatura ad alte temperature (i.e. leghe a base di piombo che contengono

85% o più del peso in piombo).

4. Piombo come elemento di lega: acciaio no al 0,35% del peso in piombo, alluminio no al 0,4%

del peso in piombo, lega di rame no al 4% del peso in piombo.

Concentrazione

massima proposta

Concentrazione effettiva

ViewSonic iv PJD6220/PJD6230/PJD6240

Le informazioni del copyright

Copyright© 2008 ViewSonic© Corporation. Tutti i diritti riservati. Apple, Mac e ADB sono marchi di fabbrica registrati di Apple Inc. Microsoft, Windows, Windows NT ed il logo Windows sono marchi di fabbrica di Microsoft Corporation registrati negli Stati Uniti ed in altri paesi. ViewSonic, il logo con i tre uccelli ed OnView sono marchi di fabbrica registrati di ViewSonic Corporation. VESA e SVGA sono marchi di fabbrica registrati di Video Electronics Standards Association. DPMS e DDC sono marchi di fabbrica registrati di VESA. PS/2, VGA e XGA sono marchi di fabbrica registrati di International Business Machines Corporation. Limitazione delle responsabilità: la ViewSonic Corporation non può essere ritenuta responsabile per gli errori tecnici o di stampa qui contenuti oppure per omissioni; né per i danni accidentati o conseguenti risultanti dalla fornitura di questo materiale, o dalle prestazioni od uso di questo prodotto. Nell’interesse di continuare a migliore il prodotto, la ViewSonic Corporation si riserva il diritto

di modicare senza preavviso le speciche del prodotto. Le informazioni di questo documento

possono cambiare senza preavviso. Nessuna parte di questo documento può essere copiata, riprodotta o trasmessa tramite qualsiasi mezzo, per qualsiasi scopo, senza previa autorizzazione scritta della ViewSonic Corporation.

Registrazione del prodotto

Per esigenze future e per ricevere eventuali informazioni sui prodotti disponibili, registrare il prodotto tramite Internet all’indirizzo: www.viewsonic.com. Il CD-ROM dell’Installazione guidata ViewSonic consente inoltre di stampare ed inviare per posta o per fax il modulo di registrazione a ViewSonic.

Memorandum

Nome prodotto:

Numero modello:

Numero documento:

Numero di serie:

Data di acquisto:

La lampada in questo prodotto contiene mercurio. Per favore eliminare secondo le leggi ambientali del vostro paese.

PJD6220/PJD6230/PJD6240

ViewSonic DLP Projector

VS11949/VS11986/VS11990

PJD6220_PJD6230_PJD6240_UG_ITL Rev. 1B 08-19-08

______________________________________________

Note sul cavo di alimentazione CA

Il cavo di alimentazione CA deve soddisfare i requisiti del paese dove viene utilizzato il proiettore. Assicurarsi d i aver collegato il tipo di presa CA mostrato nelle immagini di seguito e di utilizzare il cavo di alimentazione CA appropriato. Se il cavo di alimentazione CA non dovesse corrispondere alla presa CA, contattare il proprio rivenditore. Questo proiettore è dotato di una spina CA di massa. Verificare che la presa corrisponda alla presa . Non annullare lo scop o si sicurezza di questa spi na di massa. Si raccomanda vivamente di usare un dispositivo di sorgente video dotato di spina CA con messa a terra, in modo da prevenire inter ferenze nel segna le dovute a fluttuazione della tensione.

ViewSonic PJD6220/PJD6230/PJD6240V

INDICE

Introduzione ..................................................................................1

Caratteristiche del proiettore ........................................... .......................................... ..1

Contenuto della confezione .........................................................................................2

Cenni generali sul proiettore .......................................................................................3

Uso del prodotto ........................................... .... ............................5

Pannello di controllo ....................................................................................................5

Porte di collegamento .................................................................................................6

Telecomando ..............................................................................................................7

Installazione delle batterie ...........................................................................................8

Funzionamento del telecomando ................................................................................9

Installazione ................................................................................ 10

Connessione del proiettore .............................................................. .........................10

Accensione/spegnimento del proiettore ....................................................................11

Regolazione del proiettore ........................................................................................12

Funzionamento del menu ..........................................................14

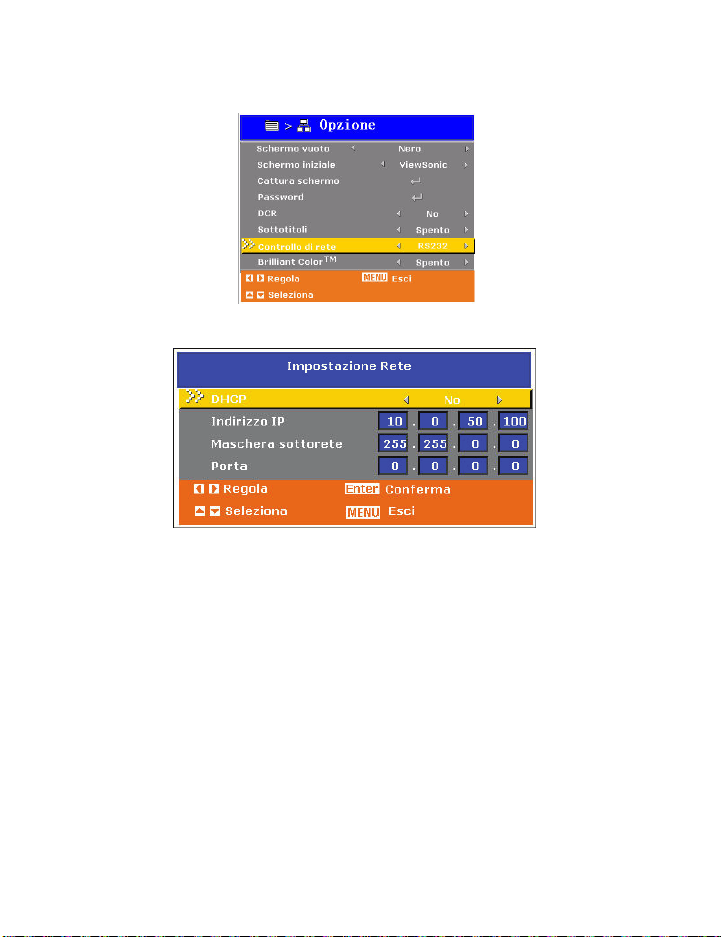

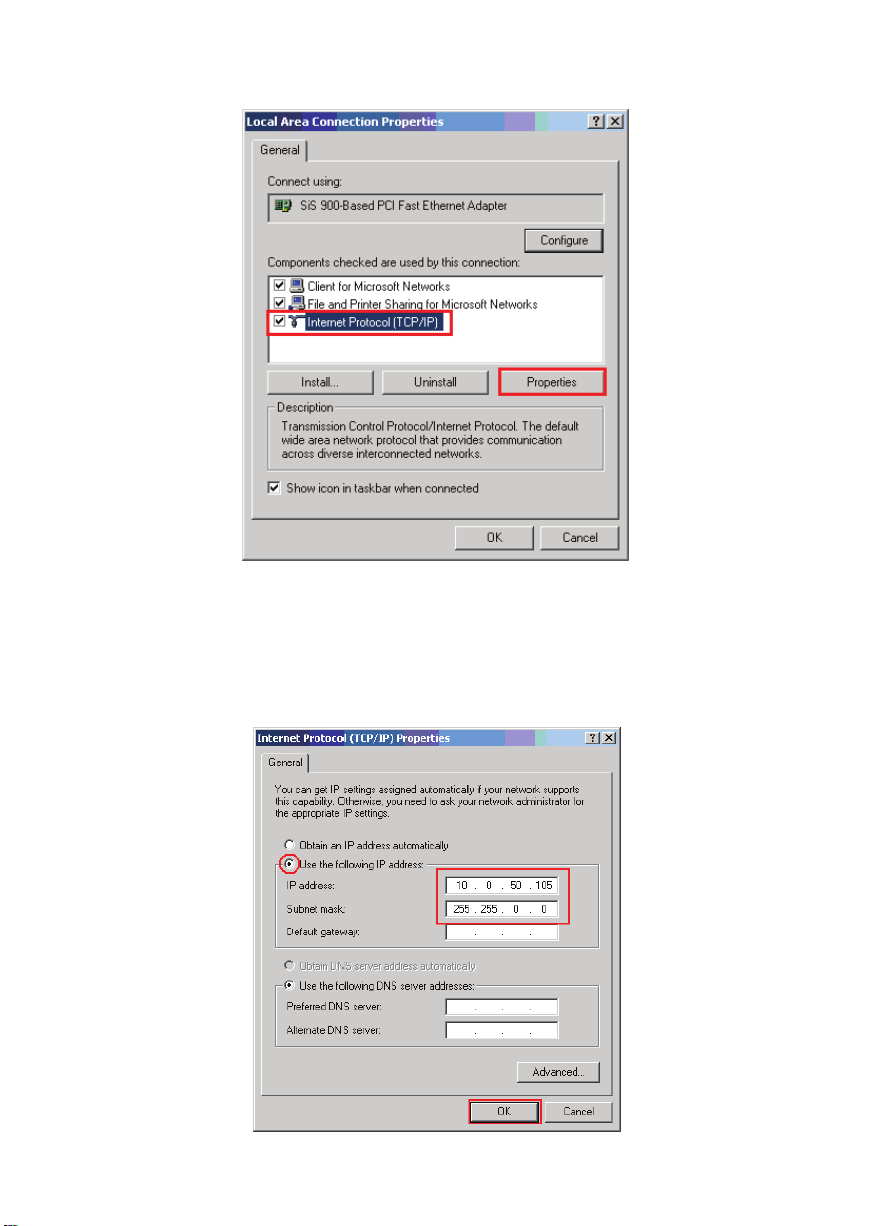

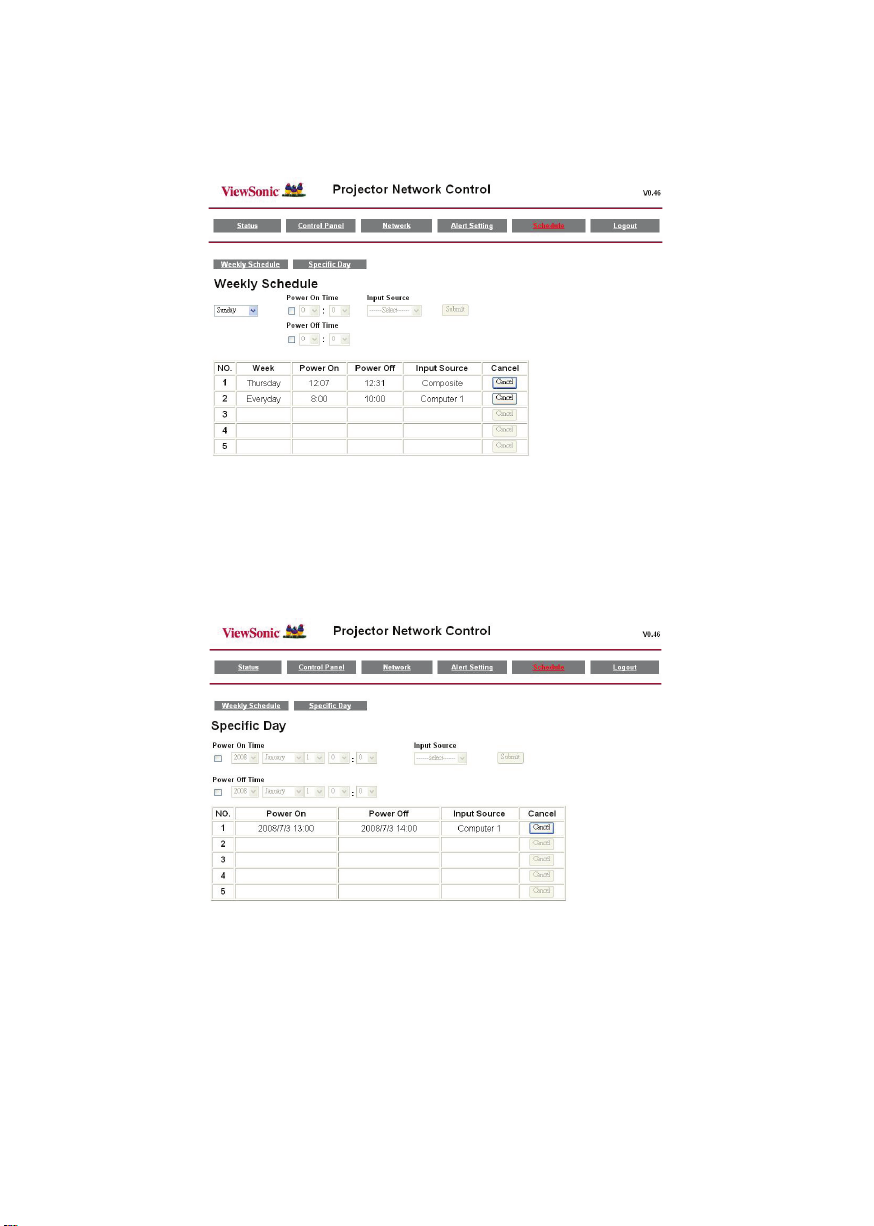

Controllo di rete .........................................................................19

Manutenzione .............................................................................30

Pulizia dell’obiettivo ...................................................................................................30

Pulizia del corpo del proiettore ..................................................................................30

Sostituzione della lampada .......................................................................................31

Caratteristiche tecniche .............................................................33

Appendice ....................................................................................34

Messaggi indicatore LED ..........................................................................................34

Comando e configurazione RS-232 ..........................................................................35

Modalita di compatibilita ................................................................ ... .........................40

Risoluzione dei problemi ...........................................................................................41

ViewSonic PJD6220/PJD6230/PJD6240

Introduzione

Caratteristiche del proiettore

Il proiettore integra un motore di proiezione ottico ad elevate prestazioni e un design intuitivo

per l'utente che lo rende affidabil e e facile da usare.

Le caratteristiche del proi ettore sono le seguenti:

 Singolo chip 0,55" Texas Instruments con tecnologia DLP  XGA (1024 x 768 pixel)  Ridimensio namento automatico d ell'immagine (Auto-Sy nc.) fino a 1024 x 768 a

schermo intero, con compatibilità di compressione in scala per VGA, SVGA, XGA e SXGA*

 Compatibilità con computer Macintosh

 Compatibilità con NTSC, PAL, SECAM e HDTV  Terminale D-Sub a 15 pin per la connettività video analogica  Menu visualizzato a schermo intuitivo e multilingue  Correzione elettronica avanzata della distorsione trapezoidale  Funzione di rete per la gestione remota  Sottotitolazione chiusa inclusa

* indica compressione.

ViewSonic 1 PJD6220/PJD6230/PJD6240

Contenuto della confezione

Quando si estrae il proiettore dalla confezione, verificare che siano presenti tutti i componenti seguenti:

Proiettore con

copriobiettivo

Cavo video Composito Cavo S-Video Telecomando

Manuale dell'utente Guida all'avvio rapido Borsa di

 Conservare la confezione originale e il materiale di imballaggio. Saranno utili

nel caso occorra trasportare l'unità. Per la massima protezione, imballare l'unità così come fatto originariamente in fabbrica.

 Accessori e componenti possono variare a seconda del rivenditore e dell'area

geografica.

Cavo di alimentazione Cavo VGA (da D-SUB a D-SUB)

(IR)

trasporto del

proiettore

Batterie tipo AAA

per il

telecomando

Adattatore

Component -

VGA

ViewSonic 2 PJD6220/PJD6230/PJD6240

Cenni generali sul proiettore

Vista anteriore

1112

10 8

2 4 5 63

Copriobiettivo Presa di alimentazione

Pulsante di elevazione Altoparlante

2 8

Laccio del copriobiettivo Pannello di controllo

3 9

Obiettivo di proiezione Ghiera dello zoom

4 10

Sensore anteriore del telecoma ndo a

infrarossi Fori di ventilazione Coprilampada

Ghiera di messa a fuoco

7 9

ViewSonic 3 PJD6220/PJD6230/PJD6240

Vista posteriore

Porte di collegamento

Blocco di sicurezza Kensington

Sensore posteriore del telecomand o a infrarossi

Fori di ventilazione

Vista inferiore

Piedino di elevazione

Montaggio a soffitto (M4 x L7,5mm)

Piedino di regolazione dell'inclinazione

 Questo proiettore può essere utilizzato con un supporto per il montaggio a

soffitto. Tale supporto per il montaggio a soffitto non è incluso nella confezione.

ViewSonic 4 PJD6220/PJD6230/PJD6240

Uso del prodotto

Pannello di controllo

LED

1 2

3 4

568 7

Lamp (spia LED della lampada)

Vedere la sezione “Messaggi delle spie LED”. Temp (spia LED della temperatura)

Vedere la sezione “Messaggi delle spie LED”.

Funzioni dei pulsanti

Quattro pulsanti direzionali

Utilizzare i quattro pulsanti direzionali per selezionare le voci dei menu o per effettuare regolazioni alla voce selezionata.

Enter

Apre il sottomenu e conferma la sel ezione del menu. Attiv ato nelle operazioni dei menu Impos. Colore, Ore utilizzo lampada

Resync

Sincronizza nuovamente il proiet tore al segnale d'ingresso proveniente da un

computer.

Power

Accende/spegne il proiettore .

Apre o chiude i menu visualizzati a schermo.

Source

Consente di selezionare manualmente la sorgente in ingresso.

e Impostazioni di fabbrica.

ViewSonic 5 PJD6220/PJD6230/PJD6240

Porte di collegamento

2 3 4 5 6 7 8 91

LAN

Per il controllo di rete.

Audio Out

Collegare a un altoparlante o a un altro apparecchio con ingresso audio.

Computer Out

Collegare a uno schermo di computer o simile.

Audio In

Collegare a questo connettore l'uscita audio proveniente da un dispositivo video.

Computer In

Collegare a questo connettore il segnale d'ingresso dell'immagine (RGB analogico o Component).

Computer In

Collegare a questo connettore il segnale d'ingresso dell'immagine (RGB analogico o Component).

RS-232

Quando si utilizza il proiettore tramite un computer , ef fettuare il co llegamento alla por ta di controllo RS-232C del computer.

S-Video

Collegare a questo connettore l'uscita S-Video proveniente da un dispositivo video.

Video

Collegare a questo connettore l'uscita video composita proveniente da un dispositivo video.

SERVICE

Tramite questo connettore è possibile effettuare l'aggiornamento del firmware.

ViewSonic 6 PJD6220/PJD6230/PJD6240

Telecomando

Power

Accende/spegne il proiettore.

Quattro pulsanti direzionali

-Utilizzare i quattro pulsanti direzionali per selezionare le voci dei menu o per effettuare regolazioni alla voce selezionata.

-Il pulsante destro attiva la funzione Schermo vuoto. Elimina temporaneamente l'immagine visualizzata. Premere un'altra volt a p er ripristinare l'immagine.

Apre o chiude i menu visualizzati a schermo.

Laser

Puntare il telecomando verso lo schermo e tenere premuto questo pulsante per attivare un puntatore laser.

Quattro pulsanti direzionali (solo

modalità Computer) Funziona come la tastiera di un computer (quattro pulsanti direzionali). Questa funzione è disponibile solo quando il proiettore è collegato a un computer tramite un cavo USB.

Left (solo modalità Computer)

Funziona come il pulsante sinistro de mouse.Questa funzione è disponibile solo quando il proiettore è collegato a un computer tramite un cavo USB.

ViewMatch

Passa da prestazioni ad alta luminosità oppure a prestazioni di accuratezza de colore.

Source

Consente di selezionare manualmente la sorgente in ingresso.

Right (solo modalità Computer)

Funziona come il pulsante destro del mouse. Questa funzione è disponibile solo quando il proiettore è collegato a un computer tramite un cavo USB.

Enter

Conferma la selezione.

Freeze

Premere "Freeze" per effettuare un fermo immagine. Premere un'altra volta il pulsante per annullare la funzione.

ViewSonic 7 PJD6220/PJD6230/PJD6240

6 7

9 8

Installazione delle batterie

1. Aprire il coperchio delle batterie agendo nella direzione mostrata in figura.

2. Installare le batterie come indicato nella figura che si trova dentro al vano.

3. Chiudere il coperchio delle batterie riportandolo in posizione originaria.

 Tenere le batterie lontane dalla portata dei bambini. Nel caso vengano

inghiottite accidentalmente c'è pericolo di morte.

 Non ricaricare le batterie usate né esporle al fuoco o all'acqua.  Non gettare le batterie usate insieme ai rifiuti domestici. Smaltire le batterie

usate in accordo con le normative locali.

 In caso di sostituzione errata della batteria c'è pericolo di esplosione.

Sostituire solo con unità dello stesso tipo raccomandato dal produttore.

ViewSonic 8 PJD6220/PJD6230/PJD6240

Funzionamento del telecomando

Puntare il telecomando verso il sensore e premere un pulsante.

 Utilizzo del proiettore dal

davanti

 Utilizzo del proiettore da

dietro

 Non puntare il laser direttamente negli occhi delle persone (specialmente

dei bambini). Gli occhi potrebbero subire seri danni.

 Il telecomando potrebbe non funzionare quando sul sensore è puntata la

luce diretta del sole o un'altra forte luce fluorescente.

 Utilizzare il telecomando da una posizione in cui sia visibile il sensore.  Non far cadere o urtare il telecomando.  Tenere il telecomando lontano dai luoghi in cui vi sia eccessiva umidità o

alta temperatura.

 Non gettare acqua sul telecomando né appoggiarvi sopra oggetti bagnati.  Non smontare il telecomando.

ViewSonic 9 PJD6220/PJD6230/PJD6240

Installazione

Collegamento del proiettore

Cavo VGA (da D-SUB a D-SUB) Cavo da VGA (D-Sub) a HDTV (RCA)

1 5

Cavo audio Cavo S-Video

2 6

Cavo RS-232 Cavo video Composito

3 7

Cavo USB Cavo Internet

4 8

Laptop type



Quando si collegano un cavo, i cavi di alimentazione di proiettore e degli apparecchi esterni devono essere scollegati

 La figura sopra mostra un esempio di collegamento. Questo non significa

che questi dispositivi debbano essere collegati tutti insieme.

 I cavi forniti con il proiettore possono differire da quelli dell'illustrazione

precedente. I?cavi inclusi dipendono dallo specifico confezionamento.

Desktop type

41112

73652 5

dalla presa elettrica.

ViewSonic 10 PJD6220/PJD6230/PJD6240

Accensione/spegnimento del proiettore

Accensione del proiettore:

1. Rimuovere il cop riobiettivo del proiettore.

2. Completare i collegam enti del cavo di alimentazion e e dei cavi dei segnali dell e periferiche.

3. Premere per accendere il proiettore. Il riscaldamento del proiettore dura circa un minuto.

4. Accendere la sorgente (computer, portatile, DVD e così via). Il proiettore rileva automaticamente la sorgente.

 Se si stanno collegando simultaneamente sorgenti multiple al proiettore,

Attenzione:

Spegnimento del proiettore:

1. Premere per spegnere la lampada del proiettore. Viene visualizzato il

2. Premere nuovamente per confermare lo spegnimento.

3. Scollegare il cavo di alimentazione dalla presa elett rica e dal proiettore.

4. Non accendere il proiettore immediatamente dopo una procedura di

premere il pulsante Sorgente.

 Rimuovere il copriobiettivo p rima di accendere il proiettore.  Non guardare mai all'interno de ll'obiettivo quando l a lampada è accesa. Gli

occhi potrebbero subire un danno serio. In particolare è necessario porre attenzione affinché?i bambini non guardino all'interno dell'obietti vo.

messaggio "Spegnere? Premere nuovamente".

 Le ventole di raffreddamento continuano a funzionare per completare il ciclo

di raffreddamento.



Quando il LED?Lamp inizia a lampeggiare, il proiettore è entrato in modalità standby.

 Per riaccendere l'unità è nec essario attendere ch e sia completato il ciclo di

raffreddamento e che si sia attivata la modalità standb y. Una volta entrato il modalità standby, per riavviare il proiettore è sufficiente premere .

spegnimento.

ViewSonic 11 PJD6220/PJD6230/PJD6240

Regolazione del proiettore

Regolazione dell'altezza del proiettore

Il proiettore è dotato di un piedino di elevazione che consente di regolare l'altezza di proiezione. Per sollevare o abbassare l'immagine:

1. Per sollevare o abbassare l'immagine, premere il pulsante di elevazione e sollevare o abbassare la parte ant eriore del pr oiettore. Ri lasciare il p ulsante per bloccare la regolazione.

2. Per livellare l'immagine visualizzata, girare il piedino di regolazione dell'inclinazione per ottimizzare l'altezza.

 Per evitare danni al proiettore, assicurarsi che il piedino elevatore e quello

di regolazione dell'inclinazione siano completamente ritirati prima di inserire il proiettore nella sua borsa di trasporto.

Regolazione dello zoom e della messa a fuoco del proiettore

1. Mettere a fuoco l'immagine ruotando l'apposita ghiera. Per la messa a fuoco si consiglia di visualizzare un'immagine statica.

2. Regolare l'imma gine agendo sulla ghiera dello zoom.

ViewSonic 12 PJD6220/PJD6230/PJD6240

Regolazione delle dimensioni dell'immagine

Fare riferimento alla figura e alla tabella seguenti per determinare la dimensione dello schermo e la distanza di proiezione.

249,80

124,90

227,83

113,92

74,94

68,35

49,96

45,57

30,08

27,34

1,2m 2,0m 3,0m

5,0m

10,0m

(Min,)

(Max,)

Distanza di proiezione

(metri)

Dimensioni dello schermo (per una lunghezza di diagonale

con proporzioni 4:3)

Grandangolare (pollici) Teleobiettivo (pollici)

1,2 30,08 27,34

2 49,96 45,57 3 74,94 68,35 5 124,90 113,92

10 249,80 227,83

 Collocare il proiettore in posizione orizzontale. Altre posizioni possono

causare il surriscaldamento dell'unità e il conseguente danneggiamento.

 Assicurarsi che i fori di ventilazione non siano ostruiti.  Non utilizzare il proiettore in un ambiente con fumo. Si potrebbe creare del

fumo residuo all'interno dei componenti e su parti importanti (ad esempio l'unità DMD, il gruppo dell'obiettivo e così via).

ViewSonic 13 PJD6220/PJD6230/PJD6240

Funzionamento del menu

Il proiettore è dotato di menu a schermo multilingue che consente di effettuare le regolazioni dell'immagine e di cambiare una varietà di impostazioni.

ViewSonic 14 PJD6220/PJD6230/PJD6240

Come utilizzare le funzioni del menu

1. Premere il pulsante Menu del pannello di controllo o il pulsante MENU sul telecomando per aprire il menu OSD (menu a schermo) .

2. Alla visualizzazione del menu, utilizzare i pulsanti S / T per selezionare la funzione desiderata del menu principale.

3. Dopo aver selezionato la funzione desiderata del menu principale, premere X per aprire il sottomenu ed effettuare le impostazioni.

4. Regolare le impostazioni utilizzando i pulsanti W / X.

5. Premere il pulsante Menu del pannello di controllo o il pulsante MENU sul telecomando per ritornare al menu principale.

6. Per chiudere il menu OSD, premere nuovamente il pulsante Menu sul pannello di controllo o il pulsante MENU sul telecomando. Il menu OSD viene chiuso e il proiettore salva automaticamente le nuove impostazioni.

Fotografia (modalità Computer / Video)

Luminosità

Schiarire o scurire l'immagine.

Contrasto

Imposta la differenza tra le aree chiare e quelle scure.

Impos. Colore

Regola la temperatura del colore. Con un a temperatura più alta, lo schermo sembr a più freddo, con una temperatura più bassa, lo schermo sembra più caldo. Selezionando “Utente” è possibile regolare separatamente “Rosso”, “Verde” e “Blu”.

Keystone

Corregge la distorsione trapezo idale.

Formato

Selezionare in che modo l'immagine d eve adattarsi allo schermo:

 4:3 : L'immagine della sorgente d'ingresso viene adattata allo schermo di  16:9 : L'immagine della sorgente d' ingresso viene adattata alla larghezza dello

proiezione. schermo.

Immagine

Sono presenti varie preimpostazioni ottimizzate per diverse tipologie di immagini.

 PC : Per computer o notebook.  Movie : Per l'home theater.  sRGB : Per colori standard dei PC.  Utente : Memorizza le impostazioni dell'utente.

Tipo di schermo

Seleziona il tipo di schermo di proiezione.

Intensità

Aumenta la luminosità delle aree bianc he.

Gamma

Ha effetto sulla rappresentazione di scenari scuri. Un valore di gamma maggiore produce scenari scuri più chiari.

ViewSonic 15 PJD6220/PJD6230/PJD6240

Immagine Computer (modalità Computer)

Frequenza

Regola la temporizzazione del proiettore in relazione al computer.

Allineamento

Regola la fase del proiettore in relazione al computer.

Posizione O. (posizione orizzontale)

Regola l'immagine verso sinistra o destra all'interno dell'area di proiezione.

Posizione V. (posizione verticale)

Regola l'immagine verso su o giù all'interno dell'area di proiezione.

Immagine Video (modalità Video)

Saturazione

Regola l'intensità dei colori.

Nitidezza

Rende più o meno nitida l'immagine.

Sfumatura

Sposta i colori verso il rosso o il verde.

Suono (modalità Computer / Video)

Volume

Regola il livello del volume.

Mute (disattiva audio)

Disattiva temporaneamente l'audio.

Impostazione (modalità Computer / Video)

Posizione menu

Consente di scegliere la posizio ne del menu visualizzato.

Proiezione

Regola l'immagine per adattarla all'orientamento del proiettore: dritto o capovolto, davanti o dietro allo schermo. L'immagine viene invertita e capovolta di conseguenza.

Tipo segnale

Specifica la sorgente del terminale Computer In da proiettare.

 Automatico:Per scegliere automaticamente lo schema sottocampione cromatico

più adatto. Consigliato!!

 YPbPr : Per i segnali 480p,576 p,720p,1080i component  RGB : Per il segnale VGA  YCbCr : Per i segnali 480i,576i component

Timer lampada

Visualizza il tempo di funzionamento della lampada, espresso in ore.

ViewSonic 16 PJD6220/PJD6230/PJD6240

Ore utilizzo lampada

Azzera il timer della lampada.

Risparmio

Se per un determinato periodo di tempo non viene eseguita alcuna azione, il proiettore viene automaticamente spento.

Sorg. auto.

Rileva automaticamente la sorgente in ingresso.

Modalità ECO

Utilizzare questa funzione per att enuare la luce in uscita dalla l ampada del proiettore, il che consente di ridurre il consumo di elettricità e di aumentare la vita utile della lampada.

Altitudine elevat a

L'attivazione della modalità Al titudine elevata aumenta la velocità delle ventole per consentire il corretto raffreddamento del proiettore ad altitudini elevate.

Modalità Filtro

In caso di installazione di un filtro dell'aria opzionale assicurarsi di attivare l'opzione "Modalità Filtro", altrimenti l'unità potrebbe surriscaldarsi e spegnersi automaticamente.

Tempo vis. OSD

Tempo per il quale il menu OSD resta visibile p rima di s comp arire (sec ondi di inattività).

Opzione (modalità Computer / Video)

Schermo vuoto

Oscura temporaneamente lo schermo e consente di selezionare il colore dello schermo quando questa funzione è attiva.

Schermo iniziale

Seleziona la schermata iniziale vi sualizza ta quando i l proiet tore vie ne acceso e non è presente alcun segnale in ingresso. La schermata "Utente" è quella catturata dall'utente.

Cattura schermo

Cattura la schermata correntemente proiettata per impostarla come schermata iniziale.

Password

Consente di impostare e cambiare la password. Quando viene attivata la funzione password, per poter proiettare l'immagine è necessario immettere la password preimpostata all'accensione dell'unità.

DCR(Contrasto dinamico)

Con l’attivazione del DCR verrà migliorato il contrasto riducendo la luminosità delle scene scure. Con la disattivazione del DCR verranno ripristinate le prestazioni normali del contrasto. Il DCR avrà effetto sulla vita della lampada e sulla rumorosità del sistema.

Sottotitoli chiusi (solo risorse Video e S-Video)

Attivare o disattivare i sotto titol i chiu si sele zion ando CC1 (sotto titol o chi usi 1, i l canal e più comune), CC2, o DISATTIVO.

ViewSonic 17 PJD6220/PJD6230/PJD6240

Controllo di rete

Selezionare RS232 o LAN per il c ontr ol lo di r et e Se v ie ne s el ez iona to R S232, l ’ut en te non sarà in grado di controllare il proiettore tramite la rete LAN e vice versa.

Configurazione di rete

DHCP

 Attiva: Assegna un indirizzo IP al proiettore dal server DHCP in maniera

automatica.

 Disattiva : Assegna manualmente un indirizzo IP.

Indirizzo IP

Selezionare un indirizzo IP.

Subnet Mask

Selezionare un numero subnet mask.

Gateway

Selezionare il gateway predefin ito della rete connessa al proiettore.

Lingua (modalità Computer / Video)

Consente di selezionare la lingu a del menu a schermo.

Impostazioni di fabbrica (modalità Computer / Video)

Ripristina tutte le impostazioni dei menu ai valori predefiniti di fabbrica.

ViewSonic 18 PJD6220/PJD6230/PJD6240

ViewSonic 19 PJD6220/PJD6230/PJD6240

Controllo di rete

Questa funzione fornisce la possibilità di controllare e gestire da remoto il proiettore tramite la rete.

Nota: Risoluzione di visualizzazione consigliata 1024x768.

Preparazione:

1. Collegare un’estremità del cavo Internet al connettore LAN del proiettore.

2. Collegare l’altra estremità del cavo Internet al connettore LAN disponibile sul computer.

3. Accendere il proiettore e il computer.

La connessione al controllo di rete può avvenire in due modi: A. Impostazione auotmatica dell’indirizzo IP (DHCP):

1. Attivare il DHCP dall’OSD del proiettore, in Impostazione Rete.

2. Attendere che il server del PC rilasci l’indirizzo IP per il proiettore.

3. Digitare l’“Indirizzo IP fornito (Ad esempio http://10.0.50.100/)” nella barra degli indirizzi del browser internet e premere il tasto “Invio” o fare clic sul pulsante “Vai”.

B. Impostazione manuale dell’indirizzo IP:

1. Dal proprio computer, andare su Start > Pannello di Controllo > Connessione di Rete e

fare clic con il tasto destro per selezionare Proprietà.

ViewSonic 20 PJD6220/PJD6230/PJD6240

2. Selezionare“Intel Protocol (TCP/IP)” e fare clic su “Proprietà”.

3. Impostare l’ indirizzo IP sul proprio computer, e fare clic su OK.

● Fare clic su

Indirizzo IP: 10.0.50.105, (impostare in maniera diversa l’ultimo numero per l’indirizzo IP

●

“Usa il seguente indirizzo IP”

del proiettore).

●

Maschera sottorete: 255.255.0.0

ViewSonic 21 PJD6220/PJD6230/PJD6240

4. Digitare “http://10.0.50.100/” nella barra degli indirizzi del broswer internet e premere il

tasto “Invio” o fare clic sul pulsante “Vai”.

5. Una volta completata la connessione, viene visualizzata la seguente schermata di controllo

Diritti di Amministratore & Utente sul controllo di rete:

Elemento Descrizione Amministratore Utente

Status

Impostazione Data e ora Pannello di Controllo Controlla il proiettore tramite la rete.

Rete

Impostazione Allarme

Pianicazione

Mostra lo stato corrente del proiettore e le

impostazioni di congurazione di rete.

Impostazione di data e ora da parte dell’utente.

Impostazione Congurazione di rete e

Password.

Visualizza e imposta le congurazioni

allarme.

Visualizza e imposta le congurazioni pianicazione.

√ √ √

√

ViewSonic 22 PJD6220/PJD6230/PJD6240

Accesso

Digitare “http://10.0.50.100/” nella barra degli indirizzi del broswer internet e premere il tasto “Invio” o fare clic sul pulsante “Vai”. Se la password dell’amministratore e dell’utente viene disattivata, si viene reindirizzati direttamente alla pagina di Stato.

Se la password dell’Amministratore e dell’Utente viene attivata

Selezionare il proprio Nome Utente e digitare la password per effettuare l’accesso.

ViewSonic 23 PJD6220/PJD6230/PJD6240

Informazioni di Stato:

Tutte le immagini di schermate presenti nel seguente manuale vengono visualizzate quando viene effettuato l’accesso con l’ID Amministratore. L’immagine sarà differente se l’accesso verrà effettuato con l’ID Utente.

Elemento Descrizione

Indirizzo IP Visualizza l’indirizzo IP corrente. Nome gruppo Visualizza il nome del gruppo. Nome proiettore Visualizza il nome del proiettore. Stato sistema Visualizza se il proiettore è acceso o Inattivo *. Origine input Mostra l’origine input in uso. Ore lampada Visualizza le ore di utilizzo della lampada del proiettore in uso.

Ore ltro Visualizza le ore di utilizzo del ltro del proiettore in uso.

Stato proiettore

Visualizza lo stato del proiettore in uso, sia per quanto riguarda il

funzionamento normale che in caso di errore. Data(a/m/g) Mostra la data impostata sul proiettore in uso. Ora Mostra l’ora impostata sul proiettore in uso.

* quando stato del sistema mostra “Inattivo”, ciò indica che il proiettore è “Spento”, o che il controllo di rete del proiettore è impostato per essere RS232 (Per il collegamento con il proiettore fare riferimento a Controllo di rete a pagine 18).

ViewSonic 24 PJD6220/PJD6230/PJD6240

Pannello di Controllo

Elemento Descrizione

Impostazione data Impostazione ora

Aggiorna le impostazioni data sul proiettore. Aggiorna le impostazioni ora sul proiettore. Fare clic sul pulsante “Invio” per salvare le impostazioni.

Nome proiettore Mostra il nome proiettore sul proiettore in uso. Alimentazione Accende e spegne il proiettore tramite la rete. Origine input Seleziona l’origine input.

Fotograa

Luminosità Regola le impostazioni della luminosità. Contrasto Regola le impostazioni del contrasto. Temp. Colore Seleziona le impostazioni per la temperatura colore. Keystone Regola le impostazioni keystone. Modalità immagine Selezionare le impostazioni per la modalità immagine. Formato Seleziona le impostazioni di proporzione. Fermo immagine Attiva o disattiva la funzione di fermo immagine.

Immagine Computer

Frequenza Regola la frequenza. Allineamento Regola l’allineamento. Posizione O. Regola la posizione orizzontale. Posizione V. Regola la posizione verticale.

Immagine Video

Saturazione Regola le impostazioni del colore. Sfumatura Regola le impostazioni della tinta. Nitidezza Regola le impostazioni della nitidezza.

Audio

Volume regola le impostazioni del volume. Mute Attiva o disattiva la funzione mute.

Impostazione

Posizione menu Regola la posizione del menu. Proiezione Seleziona le impostazioni di proiezione. Sorg. auto. Attiva o disattiva la funzione origine automatica. Modalità ECO Attiva o disattiva la funzione ECO. Altitudine elevata Attiva o disattiva la funzione altitudine. Tempo vis. OSD Seleziona le impostazioni per il tempo di visualizzazione dell’OSD. Lingua Seleziona la lingua preferita per l’OSD. Impostazioni di fabbrica Attiva o disattiva le impostazioni di fabbrica.

Opzione

ViewMatch Attiva o disattiva ViewMatch. Intensità Seleziona le impostazioni per l’intensità. Gamma Seleziona le impostazioni per la gamma. Tipo segnale Seleziona le impostazioni per il tipo di segnale. Modalità Filtro Attiva o disattiva la modalità ltro. Risparmio Seleziona le impostazioni per il risparmio energetico. Schermo iniziale Seleziona le impostazioni per lo schermo iniziale. Sottotitoli Seleziona le impostazioni per i sottotitoli. Schermo vuoto Attiva o disattiva la funzione schermo vuoto.

■ Nel caso le regolazioni non vengono visualizzare correttamente. “Aggiornare” o “caricare” nuovamente il browser

ViewSonic 25 PJD6220/PJD6230/PJD6240

ViewSonic

PJD6220/PJD6230/PJD6240

Rete

Elemento Descrizione

Rete

DHCP Manuale Assegna manualmente un indirizzo IP. Indirizzo IP Imposta l’indirizzo IP quando il DHCP è disattivo. Maschera sottorete Imposta il subnet mask quando il DHCP è disattivo. Porta Imposta il porta quando il DHCP è disattivo. Server DNS Imposta l’indirizzo server DNS quando il DHCP è disattivo. Nome gruppo Crea un gruppo proiettore. (Lunghezza massima: 6 caratteri)

Nome proiettore

Password

Amministratore -Attiva Attiva la funzione password amministrativa. Amministratore -Disattiva Nuova password Imposta la password amministrativa. (Lunghezza massima: 4 caratteri) Conferma password Inserire nuovamente la password amministrativa. Utente - Attiva Attiva la funzione password utente. Utente - Disattiva Disattiva la funzione password utente. Nuova password Imposta la password utente. (Lunghezza massima: 4 caratteri) Conferma password Inserire nuovamente la password utente.

Assegna automaticamente un indirizzo IP al proiettore dal server DHCP.

Crea un nome proiettore per il proiettore in uso. (Lunghezza massima: 16 caratteri)

Disattiva la funzione password amministrativa.

Fare clic sul pulsante “Invia” per salvare le impostazioni.

ViewSonic 27 PJD6220/PJD6230/PJD6240

Impostazione Allarme

Elemento

Impostazione e-mail

A Imposta una mail allarme pertecipante. (Lunghezza massima: 40 caratteri)

Oggetto Imposta l’oggetto della mail di allarme. (Lunghezza massima: 30 caratteri) Da Imposta l’indirizzo e-mail del mittente. (Lunghezza massima: 40 caratteri)

Impostazione SMTP

Server

Nome utente

Password

Condizioni allarme

Blocco ventola La ventola di raffreddamento non funziona. Temperatura alta Temperatura interna del proiettore alta. Problema lampada La lampada non si accende. Allarme durata

lampada Errore esecuzione

pianicazione

Fare clic sul pulsante “Invia” per salvare le impostazioni, quindi fare clic su “Invia messaggio di

prova” per inviare una mail che verichi che tutte le impostazioni e le funzioni siano corrette.

Imposta il backup mail allarme pertecipante. (Lunghezza massima: 40 caratteri)

Per inserire il nome del server SMTP (sergver mail) della società. Ad esempio: mail.viewsonic.com (Lunghezza massima: 30 caratteri)

Inserire il nome utente dell’account e-mail del mittente. (Lunghezza massima: 20 caratteri)

Inserire la password dell’account e-mail del mittente. (Lunghezza massima: 14 caratteri)

La lampada sta per terminare la propria vita di esercizio in funzionamento. Si consiglia la sostituzione.

Errore esecuzione pianicazione.

Descrizione

ViewSonic 28 PJD6220/PJD6230/PJD6240

Pianicazione

La funzione pianicazione si divide in due categorie di pianicazione, come mostrato di seguito: Pianicazione settimanale: denisce la data di ciascuna settimana in cui verrà eseguito il comando

Fare clic sul pulsante Invia” per creare una nuova pianicazione. Per eliminare la pianicazione,

fare clic su “Annulla”.

Giorno specico: denisce il mese e il giorno in cui verrà eseguito il comando.

Fare clic sul pulsante Invia” per creare una nuova pianicazione. Per eliminare la pianicazione,

fare clic su “Annulla”.

ViewSonic 29 PJD6220/PJD6230/PJD6240

Disconnessione:

Manutenzione

Il proiettore necessita di una corretta manutenzione. L'obiettivo va tenuto pulito dalla polvere e dalla sporcizia, altrimenti sullo schermo verranno proiettati dei punti e la qualità dell'immagine risulterà inferiore. Se risulta necessario sostituire una parte, rivolgersi al rivenditore o a personale di assistenza qualificato. Quando si pulisce una parte qualsiasi del proiettore, provvedere sempre prima a spegnere l'unità e a scollegare l'alimentazione.

Attenzione: Non tentare mai di aprire alcun coperchio del proiettore. All'interno dell'unità ci sono tensioni elettriche pericolose che possono causare infortuni gravi. Non tentare di riparare l'unità da soli. Rivolgersi sempre a personale di assistenza qualificato.

Pulizia dell'obiettivo

Strofinare delicatamente l'obiettivo con apposita car ta di pulizia. Non toccare le lenti dell'obiettivo con le mani.

Pulizia dell'involucro del proiettore

Strofinare delicatamente con un panno morbido. Se non si riesce a rimuovere facilmente sporcizia e polvere, utilizzare un panno morbido inumidito in acqua, oppure in acqua a cui è stato a g giu nto un detergente neutro, quindi strofinare e asciug ar e c on un panno asciutto e pulito.

 Spegnere il proiettore e staccare il cavo di alimentazione dalla presa

elettrica prima di fare qualsiasi lavoro di manutenzione.

 Verificare che l'obiettivo sia freddo prima di pulirlo.  Non utilizzare detergenti o sostanze chimiche diverse da quelle indicate

precedentemente. Non utilizzare benzene o solventi.

 Non utilizzare spray chimici.  Utilizzare solo un panno morbido o carta apposita per obiettivi.

ViewSonic 30 PJD6220/PJD6230/PJD6240

Sostituzione della lampada

Man mano che il proiettore viene utilizzato, la luminosità della lampada decade gradualmente e questa diviene sempre più suscettibile da rottura. Si consiglia di sostituire la lampada in caso di visualizzazione dell'apposito messaggio di avviso. Non tentare di sostituire la lampada da s oli. Per questa oper azione, rivolg ersi comu nque a personale di assistenza qualificato.

 La lampada mantiene un'elevata temperatura anche dopo aver spento il

proiettore con il pulsante di alimentazione. Se si tocca la lampada calda ci si può ustionare seriamente. Quando si sostituisce la lampada, attendere almeno per 45 minuti il suo raffreddamento.

 Non toccare mai il vetro della lampada. La lampada potrebbe esplodere se

maneggiata non correttamente, anche solo toccando il vetro.

 La vita utile della lampada può variare da lampada a lampada e in accordo

con l'ambiente d'uso. Non c'è garanzia che ogni lampada abbia la stessa durata e vita utile. Alcune lampade possono guastarsi o terminare prima la sua vita, diversamente con altre lampade.

 Una lampada può esplodere dopo un urto, uno scossone o a causa del

degrado dovuto a molte ore di vita. Il rischio di esplosione può variare a seconda dell'ambiente o delle condizioni d'uso di proiettore e lampada.

 Indossare guanti protettivi e occhiali da sole quando si eseguono operazioni

sulla lampada.

 Spegnendo e riaccendendo rapidamente il proiettore si può danneggiare o

ridurre la vita utile della lampada. Attendere almeno 5 minuti prima di spegnere il proiettore dopo averlo acceso.

 Non utilizzare la lampada in prossimità di carta, vestiti o altri materiali

combustibili, né coprirla con tali materiali. In caso contrario si potrebbe causare un incendio.

 Non utilizzare la lampada in un ambiente in cui l'aria contenga materiali

infiammabili, come ad esempio solventi. In caso contrario si potrebbe causare un incendio o un'esplosione.

 Areare completamente l'area o la stanza quando si utilizza la lampada in

un'atmosfera ossigenata. In caso di inalazione di ozono, potrebbero insorgere mal di testa, nausea, vertigini e così via.

 Nella lampada è contenuto mercurio non organico. Se la lampada brucia, il

mercurio contenuto al suo interno uscirà dal proiettore. Allontanarsi immediatamente dall'area se la lampada si rompe durante l'uso e areare la zona per almeno 30 minuti per evitare di inalare i fumi del mercurio. Ciò potrebbe essere dannoso per la propria salute.

ViewSonic 31 PJD6220/PJD6230/PJD6240

1. Spegnere il proiettore.

2. Se il proiettore è stato installato a soffitto, rimuoverlo.

3. Scollegare il cavo di alimentazione.

4. Svitare la vite lat erale del coperchio della lampada e rimuovere il coperchio.

5. Rimuovere le viti dal modulo della lampada, sollevare dalla maniglia ed estrarre il modulo.

6. Inserire il nu ovo modulo della lampada nel proiettore e serrare le viti.

7. Sostituire il coperchio della lampada e serrare la vite.

8. Accendere il proiettore. Se la lampada non si accende dopo il periodo di riscaldamento, provare a reinstallare la lampada.

9. Azzerare il tempo lampada. Vedere il menu “Impostazione”.

 Gettare via la lampada nel rispetto delle normative locali in materia di rifiuti

pericolosi.

 Assicurarsi che le viti siano correttamente serrate. Viti non serrate

completamente possono causare infortuni o incidenti.

 Dato che la lampada è fatta di vetro, non lasciar cadere l'unità e non

graffiare il vetro.

 Non riutilizzare lampade usate. Queste potrebbero esplodere.  Assicurarsi di spegnere il proiettore e di scollegare il cavo di alimentazione

prima di sostituire la lampada.

 Non utilizzare il proiettore con la lampada rimossa dalla sua sede.

ViewSonic 32 PJD6220/PJD6230/PJD6240

Caratteristiche tecniche

Tipo di display Pannello DLP singolo da 0,55" Risoluzione (pixel) XGA (1024 x 768) Obiettivo Zoom manuale (1,1x) Rapporto di contrasto 2000:1 Dimensioni schermo 30”- 250” Lampada PJD6220: 180W; PJD6230: 200W; PJD6240: 260W Sorgente di ingresso / uscita Altoparlante 10 W (5W x 2) Compatibilità video NTSC 3,58, NTSC4.43

Frequenza di scansione Frequenza orizzontale Frequenza verticale

Condizioni ambientali In esercizio:

Requisiti di alimentazione AC 100 - 240 V, 50 - 60 Hz Dimensioni 277 x 223 x 110 mm Peso 2,5 kg Nota: design e caratteristiche tecniche sono soggette a modifica senza preavviso.

D-Sub a 15 pin, S-video, video composito, USB, RS-232, Audio In, Audio Out, LAN (connettore RJ-45)

PAL-60, M, N SECAM, HDTV (480i/p, 576i/p, 720p, 1080i)

31 - 79 KHz 50 - 85 Hz

Temperatura: da 5°C a 35 ° C Umidità: 30%-85% Conservazione: Temperatura: da -20°C a 60°C Umidità: 30%-85%

ViewSonic 33 PJD6220/PJD6230/PJD6240

Appendice

Messaggi delle spie LED

Tipo di LED Saturazione Stato Significato

LED LAMP LED TEMP

Verde

Spento

Verde Verde

Arancione

Verde

Arancione Arancione

Verde

Rosso

Arancione

Spento

Lampeggiante-Il proiettore è in modalità standby.

Fisso

Lampeggiante

Fisso Fisso

Fisso

Lampeggiante

Fisso

Il proiettore ha qualche problema con la ventola, pertanto non può accendersi.

La lampada è in buone condizioni e in grado di proiettare alla massima luminosità.

La lampada ha raggiunto la fine della sua vita utile e deve essere cambiata al più presto. La lampada continuerà a funzionare fino a guastarsi. Sostituire la lampada. Se la lampada è spenta, il regolatore inizierà a non funzionare correttamente.

Il proiettore si sta spegnendo e il motore della ventola sta raffreddando la lampada per lo spegnimento. Non scollegare il cavo di alimentazione o spegnere l'unità prima che il LED?Lamp doventi lampeggiante. Il motore della ventola si spegnerà quando la lampada sarà stata raffreddata.

La temperatura è troppo elevata. La lampada si spegnerà. Il motore della ventola sta raffreddando la lampada.

L'accensione della lampada non è riuscita. Se la temperatura è troppo elevata, le ventole provvederanno a raffreddare la lampada.

ViewSonic 34 PJD6220/PJD6230/PJD6240

ViewSonic 35 PJD6220/PJD6230/PJD6240

Comando e congurazione RS-232

Comando controllo da remoto RS232 seriale

Elemento Descrizione Commento Velocità in baud 19200 Bit di parità none Bit dati 8 Stop bit Porta assegnata COM1

Comando Accendi

Invia stringa Risposta Commento

Comando Spegni

Invia stringa BE, EF, 03, 06, 00, DC, DB, 69, 00, 00, 00, 00, 00 Risposta 06

Comando Source

Invia stringa BE, EF, 02, 06, 00, 57, D0, 2E, 00, 00, 00, 00, 00 Risposta 06 Commento

BE, EF, 10, 05, 00, C6, FF, 11, 11, 01, 00, 01, 00 06

Comando Sincronizzazione automatica

Invia stringa BE, EF, 02, 06, 00, 86, D1, 2F, 00, 00, 00, 00, 00 Risposta 06 Commento

Camando Menu (per OSD)

Invia stringa BE, EF, 02, 06, 00, E9, D3, 30, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Su (per OSD)

Invia stringa BE, EF, 02, 06, 00, 6D, D2, 34, 00, 00, 00, 00, 00 Risposta 06 Commento

ViewSonic

PJD6220/PJD6230/PJD6240

Comando Giù (per OSD)

Invia stringa BE, EF, 02, 06, 00, 0B, D2, 32, 00, 00, 00, 00, 00 Risposta 06 Commento

Comandi Sinistra (per OSD)

Invia stringa BE, EF, 02, 06, 00, DA, D3, 33, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Destra (per OSD)

Invia stringa BE, EF, 02, 06, 00, 38, D2, 31, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Schermo vuoto

Invia stringa BE, EF, 02, 06, 00, DF, DF, 66, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Keystone

Invia stringa BE, EF, 02, 06, 00, 3D, DE, 64, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Keystone su

Invia stringa BE, EF, 03, 06, 00, 10, DB, 65, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Keystone giù

Invia stringa BE, EF, 03, 06, 00, 23, DB, 66, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Immagine

Invia stringa

Risposta Commento

ViewSonic

PJD6220/PJD6230/PJD6240

Comando ViewMatch

Invia stringa

BE,EF,03,06,00,38,5A,88,00,00,00,00,00 Risposta 6 Commento

Comando Formato

Invia stringa BE, EF, 03, 06, 00, 0D, DA, 68, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando ECO acceso

Invia stringa BE, EF, 03, 06, 00, EF, DB, 6A, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando ECO spento

Invia stringa BE, EF, 03, 06, 00, 3E, DA, 6B, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Origine automatica acceso

Invia stringa BE, EF, 03, 06, 00, 89, DB, 6C, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Origine automatica spento

Invia stringa BE, EF, 03, 06, 00, 58, DA, 6D, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Ripristino

Invia stringa BE, EF, 03, 06, 00, 6B, DA, 6E, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Ore lampada

Invia stringa BE, EF, 03, 06, 00, BA, DB, 6F, 00, 00, 00, 00, 00 Risposta

Ore lampada Commento

ViewSonic

PJD6220/PJD6230/PJD6240

Comando Versione rmware

Invia stringa BE, EF, 03, 06, 00, D5, D9, 70, 00, 00, 00, 00, 00 Risposta

Versione Commento

Comando Stato sistema

Invia stringa BE, EF, 03, 06, 00, 04, D8, 71, 00, 00, 00, 00, 00 Risposta

03 :Proiettore acceso (Modalità normale) Commento

Comando Volume

Invia stringa BE, EF, 02, 06, 00, F8, DC, 71, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Volume+

Invia stringa BE, EF, 02, 06, 00, F1, DE, 68, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Volume-

Invia stringa BE, EF, 02, 06, 00, 20, DF, 69, 00, 00, 00, 00, 00 Risposta 06 Commento

Comando Mute (Audio)

Invia stringa BE, EF, 02, 06, 00, 0E, DE, 67, 00, 00, 00, 00, 00 Risposta 06 Commento

Passa a comando canale Calcolatore1 (RGB Analog)

Invia stringa BE, EF, 03, 19, 00, 19, 29, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

Passa a comando canale YcbCr

Invia stringa BE, EF, 03, 19, 00, 89, E8, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

ViewSonic

PJD6220/PJD6230/PJD6240

Passa a comando canale S-Video

TXD

CTSZ

RXD

RSTZ

GND

Invia stringa BE, EF, 03, 19, 00, E8, 69, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

Passa a comando canale Compuesto Vídeo

Invia stringa BE, EF, 03, 19, 00, 78, A8, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

Passa a comando canale HDTV(Y-Pb-Pr)

Invia stringa BE, EF, 03, 19, 00, DA, 2B, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

Passa a comando canale Calcolatore2(RGB Analog)

Invia stringa BE, EF, 03, 19, 1E, 90, 72, 01, 47, 02, CC, CC, 00 Risposta 06 Commento

* Gli effetti in uscita di Passa a comando canale YcbCr e Passa a comando canale HDTV(Y-Pb-

Pr) sono gli stessi che per Passa a comando canale Calcolatore1 (RGB Analog).

Modalità di compatibilità

Computer:

Compatibilità Risoluzione Sincronizzazione

VGA 640 x 480 31,5 59,9

SVGA 800 x 600 35,2 56,3

XGA 1024 x 768 48,4 60,0

SXGA 1152 x 864 64,0 70,0

1280 x 960 60,0 60,0

1280 x 1024 64,0 60,0

WXGA 1280 x 768 47,8 60,0

1280 x 800 49,7 59,8

orizzontale [KHz]

37,9 72,8 37,5 75,0 43,3 85,0

37,9 60,3 48,1 72,2 46,9 75,0 53,7 85,1

56,5 70,1 60,0 75,0 68,7 85,0

67,5 75,0

75,0 75,0

60,3 74,9 68,6 84,8

62,8 74,9

Sincronizzazione

verticale [Hz]

Video:

ViewSonic 40 PJD6220/PJD6230/PJD6240

Segnale Frequenza orizzontale (KHz) Frequenza verticale (Hz)

480i 15,8 kHz 60 Hz

480p 31,5 kHz 60 Hz

576i 15,6 kHz 50 Hz 576p 31,3 kHz 50 Hz 720p 45,0 kHz 60 Hz 720p 37,5 kHz 50 Hz

1080i 33,8 kHz 60 Hz 1080i 28,1 kHz 50 Hz

Risoluzione dei problemi

Fare riferimento ai sintomi e alle soluzioni elencate di seguito prima di portare a riparare il proiettore. Se il problema persiste, rivolgersi al rivenditore locale o al centro assistenza. Fare riferimento an che alla sezione "Messaggi delle spie".

Problemi di avvio

Se non si accende alcuna luce:



Verificare che il cavo di alimentazione si saldamente collegato al proiettore e che l'altra estremità

 Premere nuovamente il pulsante di alimentazione. 

Scollegare il cavo di alimentazione e attendere qualche istante, quindi ricollegarlo e premere nuovamente

Problemi con le immagini

Se viene visualizzata la ricerca di una sorgente:



Premere una o più volte il pulsante d'ingresso attiva.

 Verificare che la sorgente es terna si accesa e collegata. 

Per il collegamento di un computer, verificare che la porta video esterna del notebook sia

Se l'immagine non è a fuoco:

 Verificare che il copriobiettivo sia aperto. 

Regolare la ghiera di messa a fuoco tenendo visibile il menu a schermo (le dimensioni dell'immagine non dov rebbero sulla ghiera dello zoom e non su quella della messa a fuoco).

 Controllare l'obiettivo di proiezione per verificare che non necessiti di pulizia.

Se l'immagine mostra sfarfallio o è instabile in caso di collegamento a un computer:



Premere il pulsante

 Premere il pulsante Menu sul pannello di controllo o il pulsante MENU sul

telecomando, passare a Immagine Computer e regolare Frequenza o Allineamento.

sia collegata a una presa di corrente.

il pulsante di alimentazione.

Source per selezionare un'altra sorgente

accesa. Fare riferimento al manuale del computer.

cambiare, se ciò accade si sta agendo

Rysinc

sul pannello di controllo

Problemi con il telecomando

Se il telecomando non funziona:

 Verificare che il ricevit ore del telecomando davanti o dietro a l proiettore non si a

ostruito da alcun ostacolo. Utilizzare il telecomando all'interno del campo di efficacia.

 Puntare il telecomando verso lo schermo o davanti o dietro il proiettore. 

Spostare il telecomando in modo da tenerlo puntato direttamente davanti o dietro al proiettore,

ViewSonic 41 PJD6220/PJD6230/PJD6240

non troppo lontano lateralmente.

ViewSonic 42 PJD6220/PJD6230/PJD6240

Servizio clienti

Per supporto tecnico o assistenza relativa al prodotto, fare riferimento alla tabella qui sotto o rivolgersi al rivenditore.

NOTA: È necessario fornire il numero di serie del prodotto.

Paese/ Regione

Italia e altri paesi di lingua italiana in Europe

Site Web Telefono

www.viewsoniceurope.com/it/ www.viewsoniceurope.com/uk/Support/Calldesk.htm

ViewSonic 43 PJD6220/PJD6230/PJD6240

Garanzia Limitata

PROIETTORE VIEWSONIC

Copertura della garanzia:

ViewSonic garantisce che i prodotti forniti saranno esenti da difetti di materiale e di lavorazione per il periodo di validità della garanzia. Qualora un prodotto risultasse difettoso durante il periodo di garanzia, ViewSonic provvederà, a propria discrezione, a riparare o sostituire il prodotto con uno di tipo analogo. Il prodotto o i componenti sostituiti possono comprendere parti o componenti ricondizionati o di seconda fornitura.

Validità della garanzia:

America del nord e del sud: 3 anni in tutte le parti, fatta eccezione per la lampada, 3 anni per la lavorazione, 1 anno per la lampada originale dalla data d’acquisto. Europa: 3 anni in tutte le parti, fatta eccezione per la lampada, 3 anni per la lavorazione, 1 anno per la lampada originale dalla data d’acquisto.

Altre zone o paesi: controllare con il rivenditore locale oppure con l’ufcio ViewSonic locale

per informazioni sulla garanzia.

La garanzia della lampada è soggetta a termini e condizioni, verica ed approvazione. Si applica

solo alla lampada installata dal produttore. Tutte le lampade accessorie acquistate separatamente sono garantite per 90 giorni.

Esclusioni di garanzia:

La garanzia è valida unicamente per il primo acquirente.

Esclusioni di garanzia:

1. Qualsiasi prodotto da cui sia stato rimosso, cancellato o comunque alterato il numero di serie.

2. Danni, deterioramento o malfunzionamento imputabile a: a. Circostanze accidentali, uso improprio, negligenza, incendio, inondazione, folgorazione o

altri eventi naturali, modica non autorizzata del prodotto o inosservanza delle istruzioni

fornite con il prodotto. b. Riparazione o tentata riparazione da parte di personale non autorizzato da ViewSonic. c. Danni al prodotto dovuti al trasporto. d. Rimozione o installazione del prodotto. e. Cause esterne al prodotto, quali cali di tensione o interruzione di corrente.

f. Uso di componenti o parti non conformi alle speciche ViewSonic.

g. Usura e consumo normali. h. Qualsiasi altra causa non direttamente imputabile a un difetto del prodotto.

3. Qualsiasi prodotto che mostri una condizione comunemente conosciuta come “immagine

burn-in ” che si ha quando un’ immagine statica è mostrata sul prodotto per un periodo esteso di tempo.

4. Spese per assistenza in caso di rimozione, installazione e congurazione.

Come richiedere assistenza:

1. Per informazioni su come ottenere assistenza durante il periodo di garanzia, contattare

l’assistenza clienti ViewSonic (fare riferimento alla pagina dell’Assistenza clienti). È necessario fornire il numero di serie del monitor.

2. Per ottenere assistenza durante il periodo di garanzia, è necessario fornire (a) la fattura o lo

scontrino scale originale con l’ indicazione della data di acquisto, (b) il nome, (c) l’indirizzo,

(d) una descrizione del problema e (e) il numero di serie del prodotto.

3. Portare o spedire il prodotto, a proprie spese, nell’imballo originale a un centro di assistenza

autorizzato ViewSonic o a ViewSonic.

4. Per ulteriori informazioni o per ottenere il recapito del centro di assistenza ViewSonic più

vicino, contattare ViewSonic.

Limitazione delle garanzie implicite:

Non viene fornita alcuna garanzia, esplicita o implicita, oltre a quanto stabilito in questa sede, ivi compresa la garanzia implicita di commerciabilità e idoneità ad uno scopo particolare.

Esclusione di responsabilità per danni:

La responsabilità di viewsonic si intende limitata ai costi di riparazione o sostituzione del prodotto. Viewsonic non sarà ritenuta responsabile per:

1. Danni a proprietà di terzi causati da difetti del prodotto, danni derivanti da disagio, perdita

d’uso del prodotto, perdita di tempo, lucro cessante, perdita di opportunità commerciali o di avviamento, interferenze nei rapporti commerciali o altre perdite di carattere commerciale,

anche nel caso in cui sia stata noticata la possibilità di tali danni.

2. Qualsiasi altro danno, sia esso incidentale, consequenziale o di altro tipo.

3. Qualsiasi reclamo nei confronti del cliente da parte di terzi.

Effetto della legislazione locale:

La presente garanzia conferisce all’utente specici diritti legali; l’utente tuttavia può godere

di altri diritti che variano da stato a stato. Alcuni stati non ammettono limitazioni alle garanzie implicite e/o non consentono l’esclusione di responsabilità per danni incidentali o consequenziali

e, pertanto, le limitazioni di cui sopra potrebbero non essere applicabili al caso specico.

Vendite al di fuori degli Stati Uniti e del Canada:

Per informazioni sulla garanzia e sull’assistenza per i prodotti ViewSonic venduti al di fuori degli Stati Uniti e del Canada, contattare ViewSonic o il rivenditore ViewSonic locale. Il periodo di garanzia di questo prodotto in Cina (Hong Kong, Macao e Taiwan escluse) è soggetto ai termini ed alle condizioni della Scheda di Manutenzione e Garanzia. Gli utenti dell’Europa e della Russia possono trovare i dettagli sulla garanzia fornita sul sito www.viewsoniceurope.com alla voce Support/Warranty Information (Supporto/Informazioni sulla Garanzia).

4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07

ViewSonic 44 PJD6220/PJD6230/PJD6240

Viewsonic PJD6220, PJD6230 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Note sul cavo di alimentazione CA

Introduzione

Caratteristiche del proiettore

Contenuto della confezione

Cenni generali sul proiettore

Uso del prodotto

Pannello di controllo

Porte di collegamento

Telecomando

Installazione delle batterie

Funzionamento del telecomando

Installazione

Collegamento del proiettore

Accensione/spegnimento del proiettore

Regolazione del proiettore

Funzionamento del menu

Manutenzione

Pulizia dell'obiettivo

Pulizia dell'involucro del proiettore

Sostituzione della lampada

Caratteristiche tecniche

Appendice

Messaggi delle spie LED

Modalità di compatibilità

Risoluzione dei problemi
