ViewSonic PJD6211P User Manual

ViewSonic

®

- User Guide

PJD6211P

DLP Projector

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手册 (简体)

- 사용자 안내서

-

คู่มือการใช้งาน

- Podręcznik użytkownika

- Kullanιcι kιlavuzu

Model No. : VS13729

目錄

PJD6211P

ViewSonic

介紹 ......................................................................................5

投影機功能 ..................................................................................................................5

包裝內容物 ..................................................................................................................6

投影機概觀 ..................................................................................................................7

使用本產品 ...........................................................................9

控制面板 ...................................................................................................................... 9

連接埠 ....................................................................................................................... 10

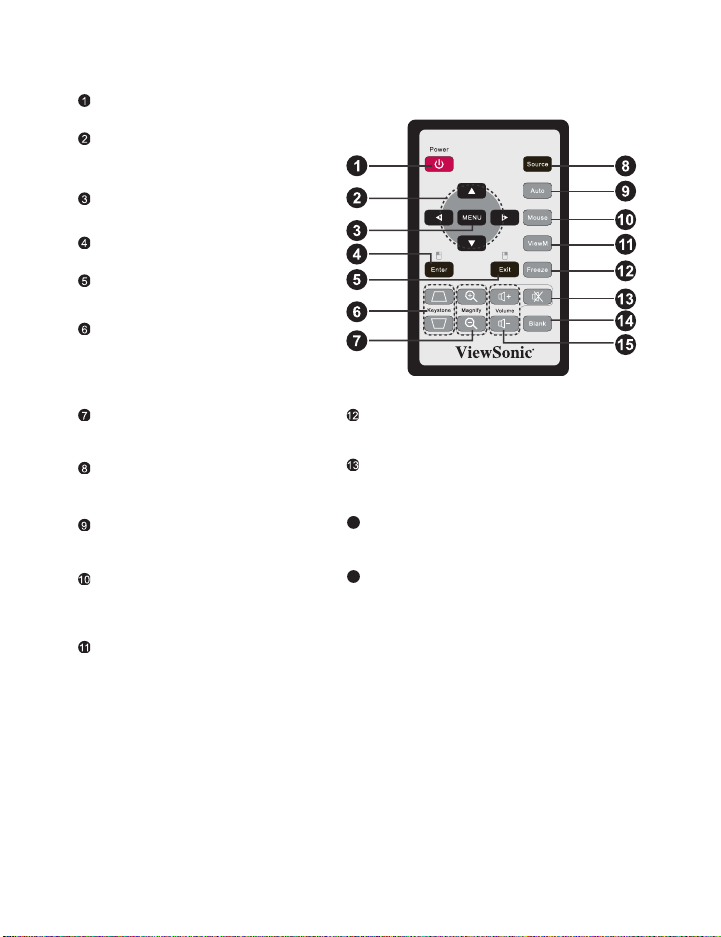

遙控器 ....................................................................................................................... 11

更換電池 ....................................................................................................................12

遙控器操作 ................................................................................................................13

安裝 ....................................................................................14

連接投影機 ................................................................................................................14

開啟／關閉投影機電源 ..............................................................................................15

調整投影機 ................................................................................................................16

操作功能表 .........................................................................18

維護 ....................................................................................24

清潔鏡頭 ....................................................................................................................24

清潔投影機外殼 .........................................................................................................24

清潔濾網蓋 ................................................................................................................24

更換燈泡 ....................................................................................................................25

規格 ....................................................................................27

附錄 ....................................................................................28

LED 指示燈訊息 ........................................................................................................28

相容模式 ....................................................................................................................29

疑難排解 ....................................................................................................................31

RS-232 命令和組態 ...................................................................................................32

紅外線控制代碼 .........................................................................................................34

電磁相容資訊

PJD6211P

1

ViewSonic

FCC 聲明

本產品符合 FCC 規定的第 15 部份。操作時有以下兩種情況：(1) 本裝置可能不會造成有害的干
擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。

本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提供合理
的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量，
因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特
定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，( 可透過開、關設
備判定 )，建議使用者嘗試以下方法消除干擾：

•重新調整或放置接收天線。

•增加設備與無線接收設備的距離。

•將本設備連接到與接收器不同的電源插座上。

•請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。

警告 : 進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。

適用於加拿大

本 B 級數位裝置符合加拿大 ICES-003。

•

•

CetappareilnumériquedelaclasseBestconformeàlanormeNMB-003duCanada.

CE 歐洲國家聲明

本裝置符合 ( 電磁相容指令 ) EMC Directive 2004/108/EC 及 ( 低電壓指令 ) Low Volt­age Directive 2006/95/EC。

以下資訊僅適用於歐盟（EU）成員國：

右側所示的符號符合《廢電子電機產品 (WEEE) 指令 2002/96/EC》之規定。

凡標有此符號的產品不得作 城市廢品加以處理，而必須按照當地有關法律利用貴國或貴
地區的廢品回收及收集系統而加以處理。

如果本設備使用電池、充電電池或鈕扣電池，則會標示化學符號Hg、Cd或Pb，代表電池
的重金屬含量為0.0005%以上的汞、0.002%以上的鎘或0.004%以上的鉛。

重要的安全指示

PJD6211P

2

ViewSonic

1. 請詳讀這些操作指示。

2. 請保存這些操作指示文件。

3. 請注意所有的警告訊息。

4. 請遵守所有的指示。

5. 請勿在靠近水的地方使用本設備。警告 : 為減低火災或電擊的危險 , 請勿將此產品暴露在雨
或潮濕的環境中。

6. 只能用柔軟的乾布擦拭。

7. 請勿擋住任何通風口。請依製造商的指示安裝本設備。

8. 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產生熱氣
( 包括放大器 ) 等設備的地方。

9. 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳，兩個插腳
的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓柱型插腳。較寬的
扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源插座不符的話，請洽電氣技
師為您更換合適的插座。

10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接點這幾個
地方。請將設備放置於靠近電源插座的地方，以便取用。

11. 只能使用製造商指定的附件 / 配件。

12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。如使用推車，在

移動推車 / 設備時務必小心，避免翻覆導致設備損害。

13. 如長時間不使用本設備時，請將插頭拔下。

14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭損壞、
液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉落地面時，就
需要維修服務。

RoHS

PJD6211P

3

ViewSonic

本產品係根據歐盟議會與理事會 (European Parliament and the Council ) 之 Directive 2002/95/
EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS 危害物質禁用
指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，TAC) 對於一些物質最大
濃度的規範，如下所示：

鉛 (Pb) 0.1% < 0.1%

汞 (Hg) 0.1% < 0.1%

鎘 (Cd) 0.01% < 0.01%

六價鉻 (Cr6+) 0.1% < 0.1%

多溴聯苯 (PBB) 0.1% < 0.1%

多溴聯苯醚 (PBDE) 0.1% < 0.1%

上述某些產品元件在 RoHS 排除條款下得以免除，範圍如下：

排除元件範例：

1. 每支省能源精緻型螢光燈 ( 即省電燈泡 ) 中不超過 5 mg 的汞，以及未在 RoHS 排除條款中特

別提到之其他燈泡 / 燈管內的汞。

2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中的鉛。

3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。

4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分配元素的

鉛 ( 此處的含量指重量 )。

符合性聲明

物質 最大允許濃度 實際濃度

版權聲明

PJD6211P

4

ViewSonic

版權所有

Macintosh 與 Power Macintosh 是 Apple Inc. 的註冊商標。
Microsoft 、Windows、Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與其他國
家的註冊商標。
ViewSonic、三 隻鳥標誌、OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註

冊商標。
VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 是 VESA 的商標。

PS/2、VGA 和XGA 是International Business Machines Corporation 的註冊商標。
免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供本資
料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的利益，
ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊如有修改，恕
不另行通知。
未經ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、翻版
或傳送此文件。

©

ViewSonic



®

Corporation, 2010。保留所有權利。



產品註冊

為滿足您將來之需並讓您在第一時間內收到任何額外的產品資訊，請在以下網際網路位址註冊
您的產品：www.viewsonic.com。您也可以使用 ViewSonic 精靈光碟列印註冊表，填寫後請將其
郵寄或傳真至 ViewSonic。

使用者紀錄

產品名稱:

機型:
文件編號:
序號:
購買日期:

PJD6211P
ViewSonicDLPProjector
VS13729
PJD6211P_UG_TCHRev.1A07-19-10
__________________________________
__________________________________

本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。

介紹

PJD6211P

5

ViewSonic

投影機功能

本投影機整合高效能的光學引擎投影技術和人性化的設計
本投影機提供下列功能：

 單晶片 0.55 吋 DLP

®

技術

 XGA (1024 x 768 像素 )
 圖像尺寸自動調整 ( 自動同步 ) 至 1024 x 768 全螢幕，並支援 VGA、SVGA、

XGA 和 SXGA 的縮放壓縮功能。

 相容於 Macintosh

®

電腦

 相容於 NTSC、PAL 、SECAM 和 HDTV
 支援類比視訊的 D-Sub 15 接腳端子連接
 便於使用者操作的多國語言螢幕顯示
 進階的電子梯形修正
 供序列控制的 RS-232 接孔



本手冊資訊如有變更，恕不另行通知。



未經書面同意，不得對本文件之任何部分進行複製、傳輸或複印。

，提供可靠且容易使用的功能。

包裝內容物

PJD6211P

6

ViewSonic

拆開投影機包裝時，請確定包裝內含以下元件：

投影機與鏡頭蓋 交流電源線 遙控器 (IR)

ViewSo nic 光碟手冊 快速使用指南 VGA 訊號線 (D-SUB 至 D-SUB)

選購配件

濾網蓋

P/N: P4R34-4600-00



如缺少以上任何項目或者疑似損壞，或投影機無法操作，請立即與經銷商接洽



請保留原廠裝運紙箱以及包材；以便之後運送投影機之用。為達最大保護效果，
請將投影機以原廠包裝方式重新裝好。

RS232 訊號線
P/N: J2552-0208-00

RGB 至色差視訊轉換器
P/N: J2552-0212-00

。

投影機概觀

PJD6211P

7

ViewSonic

前視圖

12 8

11 10 9

1 3 54 762

鏡頭蓋 濾網蓋 ( 選配 )

升降鈕 喇叭

鏡頭蓋吊繩 對焦環

投影鏡頭 變焦環

前方紅外線遙控感應器 控制面板

通風口 ( 進風口 ) 燈泡蓋

後視圖

PJD6211P

8

ViewSonic

連接埠
交流電源線插孔
Kensington 鎖孔
後方紅外線遙控感應器
通風口 ( 排風口 )
安全鎖

底視圖

1

2

4

3

5

6

倒吊架裝設孔 (M4*6)
傾斜調整腳



此投影機可使用天花板安裝； 包裝內不含天花板安裝配件。



如需將投影機安裝於天花板，請洽經銷商取得更多資訊。

使用本產品

PJD6211P

9

ViewSonic

控制面板

LED

8

電源 ( 電源 LED 指示燈 )

請參閱 〈LED 指示燈訊息〉。
TEMP ( 溫度 LED 指示燈 )

請參閱 〈LED 指示燈訊息〉。
LAMP ( 燈光 LED 指示燈 )

請參閱 〈LED 指示燈訊息〉。

按鈕功能

/ 梯形修正
手動修正由投影角度所造成的梯形扭曲。
四向方向鍵
使用四向方向鍵選擇項目或調整選項。

ENTER

進入子功能表以及確認功能表選項。

SOURCE

手動選擇輸入源。

MENU/ EXIT

顯示或離開螢幕顯示功能表。

電源

開啟或關閉投影機電源。

9

1 3

2

4

6

7 5 4

連接埠

PJD6211P

10

ViewSonic

3

2

1

1

COMPUTER IN 1

將圖像輸入源 ( 類比 RGB 或色差 ) 連接至此插孔。

COMPUTER IN 1

將圖像輸入源 ( 類比 RGB 或色差 ) 連接至此插孔。

MONITOR OUT

連接如電腦顯示器等裝置。

S-VIDEO

將視訊設備的 S-Video 輸出連接至此插孔。

VIDEO

將視訊設備的混合視訊源連接至此插孔。

USB

此接孔供韌體更新用並支援滑鼠功能。

RS-232

透過電腦操作投影機時，請將此插孔連接至主控電腦的 RS-232C 連接埠。

AUDIO IN

將視訊設備的音訊輸出源連接至此插孔。

AUDIO OUT

連接喇叭或其他音訊輸入裝置。

4

5

6

7

9

8
