PJD5155L/PJD5255L/ PJD5555LW/PJD5350LS/ PJD5550LWS

DLP Проектор

Руководство пользователя

Номер модели:

VS15903/VS15906/VS15908/VS15918/VS15921

Благодарим вас за выбор продукции

ViewSonic!

Более 25 лет компания ViewSonic является ведущим поставщиком решений для визуализации и стремится превосходить ожидания потребителей в технологическом совершенстве, инновациях и простоте. Компания ViewSonic считает, что ее продукция должна приносить пользу окружающим. Мы уверены, что приобретенное вами изделие ViewSonic будет служить вам безотказно.

Еще раз благодарим Вас за выбор продукции ViewSonic.

Соответствие стандартам

Соответствие требованиям Федеральной комиссии по связи США (FCC)

Данное устройство соответствует требованиям Части 15 Правил FCC. Работа должна соответствовать следующим двум условиям: (1) данные устройства не могут являться источниками вредных помех, и (2) данные устройства должны работать в условиях помех, включая те, которые могут вызывать сбои в работе. Настоящее оборудование прошло испытания, показавшие его соответствие ограничениям, относящимся к части 15 правил Федеральной комиссии по средствам связи для цифровых устройств класса B. Эти ограничения были введены с тем, чтобы в разумных пределах обеспечить защиту от нежелательных и вредных помех в жилых районах. Настоящее оборудование генерирует, использует и может излучать радиоволны, и в случае установки с нарушением правил и использования с нарушением инструкций может создавать помехи на линиях радиосвязи. Однако и в случае установки с соблюдением инструкций не гарантируется отсутствие помех. Если данное оборудование создает вредные помехи при приеме радио- и телевизионных программ, что можно определить путем выключения/выключения данного устройства, пользователю предлагается попытаться устранить помехи, предприняв следующие меры:

• переориентировать или переместить приемную антенну;

• увеличить расстояние между устройством и приемником;

• подключить устройство к электрической розетке или цепи, не используемой для питания приемника;

• проконсультироваться с продавцом или с теле- радиомастером.

Предупреждение: Вы предупреждены, что изменения, не подтвержденные стороной, которая несет ответственность за соответствие требованиям, могут лишить вас права использовать устройство.

Соответствие требованиям Министерства промышленности Канады

CAN ICES-3 (B)/NMB-3(B)

Соответствие СЕ для европейских стран

Устройство соответствует Директиве по электромагнитной совместимости 2004/108/EC и Директиве по низкому напряжению 2006/95/EC.

Данная информация имеет отношение только к странам-участникам Европейского Союза (ЕС):

Данный знак соответствует требованиям директивы 2012/19/EC (WEEE) по утилизации электрического и электронного оборудования. Этот знак означает, что утилизация данного оборудования с израсходованными или негодными батареями или аккумуляторами совместно с неотсортированными городскими бытовыми отходами СТРОГО ЗАПРЕЩЕНА. Утилизация должна осуществляться через существующие системы раздельного сбора и утилизации оборудования. Если на батареях, аккумуляторах или кнопочных батарейных элементах, включенных в состав этого оборудования, показаны символы химических элементов: Hg, Cd или Pb, это означает, что содержание в батарее тяжелых металлов превышает, соответственно: 0,0005% для ртути (Hg), или 0,002% для кадмия (Cd) или 0, 004% для свинца (Pb).

Декларация про соответствие RoHS2

Данный продукт был разработан и произведен в соответствии с Директивой 2011/65/EU Европейского парламента и Совета Европы про ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании (Директива RoHS2), он также соответствует максимальным значениям концентрации, предложенным Техническим Комитетом Адаптации Европейской Комиссии (TAC):

Вещество

Свинец (Pb) 0,1% < 0,1%

Ртуть (Hg) 0,1% < 0,1%

Кадмий (Cd) 0,01% < 0,01%

Гексавалентный хром (Cr

Полиброминатные бифенилы (PBB) 0,1% < 0,1%

Полиброминантные эфиры дифенила (PBDE)

) 0,1% < 0,1%

Предложенная максимальная концентрация

0,1% < 0,1%

Фактическая концентрация

Некоторые компоненты изделий, как указано выше, были освобождены от действия Директивы в соответствии с Приложением III к Директивам RoHS2, как указано ниже:

Примеры освобожденных компонентов:

1. Ртуть во флуоресцентных лампах с холодным катодом и флуоресцентных лампах со внешними электродами (CCFL и EEFL) для специальных задач, в количестве (на лампу) не превышающем:

(1) Короткие лампы (≦500 мм): 3,5 мг на лампу. (2) Средние лампы (＞500 мм и ≦1500 мм): 5 мг на лампу. (3) Длинные лампы (＞1500 мм): 13 мг на лампу.

2. Свинец в стекле электронно-лучевых трубок.

3. Свинец в стекле флуоресцентных трубок, не более 0,2 % по весу.

4. Свинец как легирующая присадка к алюминию, не более 0,4 % по весу.

5. Сплав меди, содержащий до 4 % свинца по весу.

6. Свинец в припоях с высокой температурой плавления (т.е. сплавы на

основе свинца, содержащие по весу 85 % или более свинца).

7. Детали электрических и электронных устройств, содержащие свинец в стекле или керамике, помимо изоляционной керамики в конденсаторах, напр. пьезоэлектрические приборы, или в стеклянную или керамическую соединения матрицы.

iii

Инструкции по безопасной эксплауатации

1. Внимательно прочтите эту инструкцию.

2. Сохраните эту инструкцию для будущего использования.

3. Соблюдайте все предупреждения.

4. Соблюдайте все указания.

5. Не используйте устройство вблизи воды.

6. Для чистки устройства протрите его мягкой сухой тканью.

7. Не перекрывайте вентиляционные отверстия. Устанавливайте в соответствии с

инструкциями производителя.

8. Не устанавливайте вблизи источников тепла, например радиаторов, обогревателей, печей и других генерирующих тепло устройств (включая электрические усилители).

9. В целях безопасности пользуйтесь полярной или заземляющей вилкой питания. Полярная вилка имеет два плоских контакта разной ширины. Заземляющая вилка имеет два контакта питания и заземляющий вывод. Широкий контакт и третий вывод обеспечивают дополнительную безопасность. Если вилка устройства не подходит к вашей розетке, обратитесь к специалисту-электрику для замены устаревшей розетки.

10. Не допускайте, чтобы шнур питания попадал под ноги проходящим людям. Обеспечьте удобный доступ к входным разъемам и точкам выхода кабелей из устройства. Убедитесь, что сетевая розетка легко доступна и находится рядом с устройством.

11. Используйте лишь те приспособления/принадлежности, которые рекомендованы производителем.

12. Используйте только с тележкой, стендом, штативом, столиком или кронштейном, рекомендуемыми производителем или поставляемыми с устройством. При использовании с тележкой, во избежание травм не допускайте опрокидывания устройства и тележки.

13. Отключайте от сетевой розетки, если устройство не будет использоваться в течение долгого времени.

14. Обслуживание изделия должно проводиться только квалифицированными специалистами. Техническое обслуживание требуется при повреждении частей устройства, например вилки или шнура питания, при попадании жидкости или посторонних предметов внутрь устройства, при попадании устройства под дождь, в случае падения устройства или при нарушении нормального функционирования устройства.

Данные по Авторским правам

© Корпорация ViewSonic, 2014. С сохранением всех прав. Macintosh и Power Macintosh являются зарегистрированными торговыми марками компании Apple Inc. Microsoft, Windows и логотип Windows являются зарегистрированными торговыми марками компании Microsoft Corporation в США и других странах. ViewSonic и логотип с тремя птицами являются зарегистрированными торговыми марками корпорации ViewSonic. Наименование VESA является зарегистрированным товарным знаком Ассоциации по стандартам видеоэлектроники. DPMS и DDC - товарные знаки ассоциации VESA. PS/2, VGA и XGA являются зарегистрированными товарными знаками корпорации International Business Machines. Ограничение ответственности: корпорация ViewSonic не несет ответственности ни за какие технические или редакторские ошибки, равно как и за недостаточность информации в данном документе; ViewSonic также не несет ответственности за побочный или косвенный ущерб, связанный с использованием настоящего документа, а также с характеристиками и эксплуатацией изделия. С целью постоянного совершенствования своей продукции, корпорация ViewSonic оставляет за собой право на изменение характеристик изделия без предварительного уведомления. Information in this document may change without notice. Без предварительного письменного разрешения корпорации ViewSonic запрещается копирование, воспроизведение или передача настоящего документа, полностью или частично, любыми способами и с любой целью.

Регистрация изделия

Чтобы в упростить обслуживание изделия и получить дополнительную информацию о нем по мерее ее публикации, посетите раздел веб-сайта ViewSonic для своего региона и зарегистрируйте приобретенное изделие. С компакт-диска ViewSonic также можно распечатать бланк регистрации изделия. Отправьте заполненный бланк почтой или факсом в соответствующее представительство компании ViewSonic. Бланк регистрации находится в папке «:\CD\Registration». Регистрация изделия упростит дальнейшее обслуживание. Распечатайте настоящее руководство и заполните информацию в разделе «Паспортные сведения об изделии». Дополнительную информацию см. в разделе «Поддержка пользователей» настоящего руководства.

Справочная информация

Наименование изделия:

Номер модели: VS15903/VS15906/VS15908/VS15918/VS15921

Номер документа: PJD5155L/PJD5255L/PJD5555LW/PJD5350LS/

Серийный номер:

Дата покупки:

Утилизация продукта по истечении срока эксплуатации

В лампе содержится ртуть, представляющая опасность для здоровья и окружающей среды. Утилизация продукта должна осуществляться в соответствии с местным законодательством, законодательством штата или федеральным законодательством. Компания ViewSonic заботится о состоянии окружающей среды и обязуется направить все свои усилия на создание экологически чистых условий работы и жизни. Компания признательна за ваш вклад в более «умные» и экологически чистые информационные технологии. Для получения дополнительной информации посетите веб-сайт компании ViewSonic. США и Канада: http://www.viewsonic.com/company/green/recycle-program/ Европа: http://www.viewsoniceurope.com/uk/support/recycling-information/ Тайвань: http://recycle.epa.gov.tw/recycle/index2.aspx

PJD5155L/PJD5255L/PJD5555LW/PJD5350LS/ PJD5550LWS ViewSonic DLP Projector

PJD5550LWS_UG_RUS Rev. 1A 11-13-14

Содержание

Введение............................................................................................... 1

Характеристики проектора .................................................................................................................. 1

Комплектация ....................................................................................................................................... 2

Общий вид проектора .......................................................................................................................... 3

Использование устройства............................................................... 5

Панель управления.............................................................................................................................. 5

Порты подключения ............................................................................................................................. 7

Пульт дистанционного управления .................................................................................................... 8

Установка батарей ............................................................................................................................. 11

Управление с помощью пульта ДУ ................................................................................................... 12

Подключение...................................................................................... 13

Подключение компьютера или монитора ......................................................................................... 14

Подключение видеоисточников ........................................................................................................ 14

Использование .................................................................................. 16

Включение и выключение проектора ............................................................................................... 16

Регулировка высоты проектора ........................................................................................................ 17

Регулировка увеличения и фокусировки проектора ....................................................................... 17

Регулировка размера изображения проекции ................................................................................. 18

Защита проектора .............................................................................................................................. 20

Кнопки управления блокировкой ...................................................................................................... 22

Установка таймера презентации ...................................................................................................... 23

Использование меню......................................................................................................................... 24

Обслуживание.................................................................................... 39

Чистка объектива ............................................................................................................................... 39

Чистка корпуса проектора ................................................................................................................. 39

Установка пылеулавливающего фильтра (дополнительная принадлежность)............................ 40

Установка крышки кабельной сборки (дополнительная принадлежность) ................................... 41

Замена лампы .................................................................................................................................... 42

Технические характеристики .......................................................... 44

Размеры.............................................................................................................................................. 46

Крепление на потолке........................................................................................................................ 46

Приложение........................................................................................ 47

Сигнализация светодиодных индикаторов ...................................................................................... 47

Режимы совместимости..................................................................................................................... 49

Устранение неполадок....................................................................................................................... 51

Команды и конфигурация порта RS-232 .......................................................................................... 52

Таблица кодов ИК-управления ......................................................................................................... 59

Введение

Характеристики проектора

Проектор оснащен высокопроизводительной оптической проекционной системой, он прост в использовании, удобен и надежен.

Основные характеристики проектора:

• Совместимость с компьютерами Macintosh

• Поддержка стандартов NTSC, PAL, SECAM и HDTV

• 15-контактный аналоговый видеовход D-Sub

• Имеется подключение HDMI с поддержкой HDCP

• Экранные меню на нескольких языках

• Цифровая коррекция трапецеидальности позволяет исправить искажения изображений.

• Последовательный порт RS-232

• Использование функции энергосбережения позволяет снизить

энергопотребление лампы на 30% при отсутствии входного сигнала в течение заданного периода времени.

• Таймер презентации позволяет лучше распределять время при проведении презентаций

• Поддержка функции Blu-Ray 3D

• Функция быстрого выключения

• Функция управления цветом позволяет настраивать цвета по своему вкусу

• Функция коррекции цвета экрана позволяет проецировать на поверхностях различного предустановленного цвета

• Ускоренный автопоиск ускоряет процесс обнаружения сигнала

• Функция HDMI CEC (Consumer Electronics Control) позволяет синхронизировать операции включения и выключения питания проектора и CEC-совместимого DVD проигрывателя, подключенного к входу HDMI

проектора

Примечание

• Информация в настоящем руководстве может изменяться без уведомления.

• Воспроизведение, передача и копирование содержимого этого документа, полностью или частично, запрещается без письменного разрешения.

Комплектация

Распакуйте проектор и убедитесь в наличии следующих компонентов:

Power

COMP1 COMP2 HDMI

Auto

Source

Sync

Enter

Menu 3D Exit

PgDn

PgUp

Pattern

Blank

Mouse

ID set 1 2

345

678

Eco

Color

Mode

RCP01051

Проектор PJD5155L/

PJD5255L/PJD5555LW

Кабель питания

Краткое руководство

Проектор PJD5350LS/

PJD5550LWS

Кабель VGA (D-SUB —

D-SUB)

Пульт ДУ (ИК) и батареи

(типоразмера ААА, 2 шт.)

Компакт-диск с ПО

ViewSonic Wizard

Дополнительные принадлежности

1. Крышка кабельной сборки (задняя крышка кабельного отсека)

2. Сумка для переноски

3. Пылеулавливающий фильтр

4. Крышка объектива для PJD5155L/PJD5255L/ PJD5555LW

Примечание

• Если устройство не работает, какие-либо его части или принадлежности отсутствуют или повреждены, немедленно обратитесь к поставщику.

• Для обеспечения максимальной защиты продукта сохраните оригинальную коробку и упаковочные материалы и используйте их при необходимости отправки устройства.

Общий вид проектора

PJD5155L/PJD5255L/ PJD5555LW

PJD5350LS/PJD5550LWS

Вид спереди

1. Передний ИК-датчик

2. Крышка объектива

дистанционного управления

3. Объектив 4. Динамик

5. Вентиляционные отверстия 6. Кольцо фокусировки

7. Кольцо масштабирования 8. Панель управления

9. Крышка лампы

Вид сзади

HDMI

MINI USB

RS-232

COMPUTER IN

Винты для крепления на потолке: M4 x 8 (макс. = 8 мм)

Единица измерения: мм

60,01113,54

65,89

1. Порты подключения 2. Гнездо для замка Kensington

3. Разъем питания

Вид снизу

1. Защитная планка 2. Отверстия для крепления на потолке

Примечание

• Проектор можно устанавливать на потолок при помощи кронштейна. Потолочный кронштейн не входит в комплект поставки.

• За сведениями об установке потолочного кронштейна обращайтесь к продавцу.

Использование устройства

Enter

Blank

Power

Color Mode

Exit

Source /

Панель управления

1. Питание

Включение и выключение питания проектора.

2. Пустой экран/ Влево

Скрытие изображения экрана.

3. Меню/Выход

Меню: Отображение экранного меню или выход из него. Выход: Возврат в предыдущее меню, выход с сохранением настроек.

4. Клавиши трапецеидального изображения/клавиши со стрелками (/ вверх, / вниз)

Ручное исправление искажений, вызванных проекцией под углом.

5. Ввод

Активизация выбранного пункта экранного меню.

6. (Моя кнопка)

Пользовательская клавиша для настраиваемой функции.

7. (Блокировка)/ Вправо

Блокировка: Для активации или отключения блокировки кнопок на панели управления нажмите и удерживайте кнопку в течение 3 секунд.

Вправо: В режиме экранного меню кнопки 2, 4 и 7 используются для выбора элементов меню и для изменения значений параметров.

8. (светодиодный индикатор питания)

См. раздел "Сигнализация светодиодных индикаторов".

9. (индикатор температуры)

См. раздел "Сигнализация светодиодных индикаторов".

10. (индикатор лампы)

См. раздел "Сигнализация светодиодных индикаторов".

11. Цветовой режим

Выбор режима настройки изображения.

12. Источник/ (Справка)

Источник: Отображение панели выбора источника. Справка: Для вызова меню СПРАВКА нажмите и удерживайте кнопку в

течение 3 секунд.

Порты подключения

2 3

RS-232

COMPUTER IN

MINI USB

HDMI

1. COMPUTER IN

Этот разъем служит для подключения кабеля источника сигнала (аналоговый RGB или компонентный).

2. RS-232

При управлении проектором с компьютера подключите этот разъем к последовательному порту компьютера RS-232C.

3. HDMI

Этот разъем служит для подключения выхода HDMI видеооборудования.

4. MINI USB

Этот разъем предназначен для обновления микропрограммы и поддержки функции мыши.

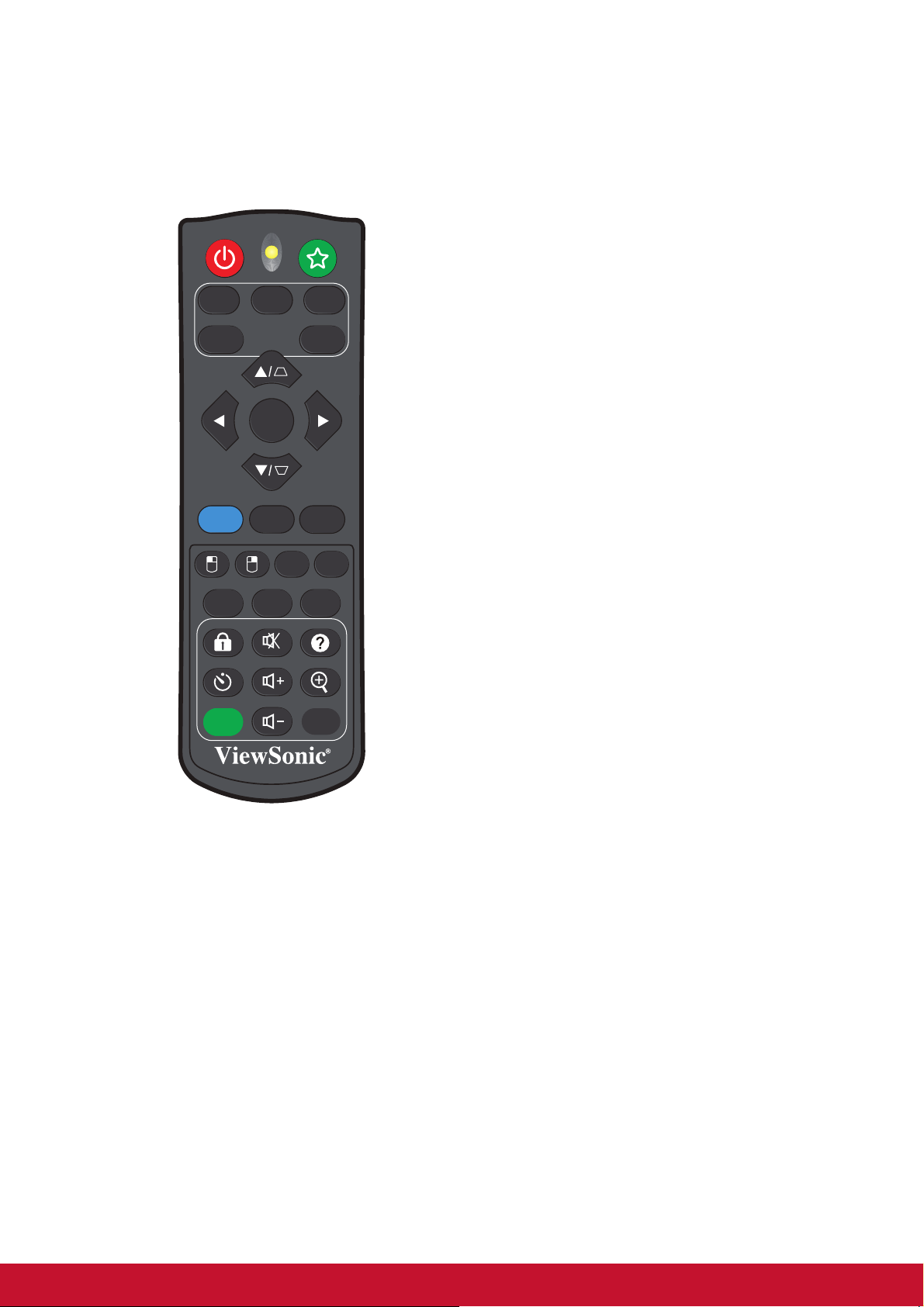

Пульт дистанционного управления

4 5

11 12

13 14

16 17 18 19 20

24 25

22 23

28 29

1. Питание

Включение и выключение питания проектора.

2. COMP1

Отображение видеосигнала с COMPUTER IN 1.

3. Автосинхронизация

Автоматическая синхронизация для достижения наилучшего качества изображения.

4. / (Трапецеидальность)

Ручное исправление искажений, вызванных проекцией под углом.

5. (Вверх)/ (Вниз)/ (Влево)/ (Вправо)

Если активно экранное меню, клавиши 4 и 5 используются в качестве стрелок, указывающих направление, для выбора необходимых элементов меню и для регулировки.

6. 3D

Активация элемента экранного меню: 3D.

7. Меню

Отображение экранных меню.

8. (Правая кнопка мыши)

Функция правой кнопки мыши в режиме мыши.

9. (Левая кнопка мыши)

Функция левой кнопки мыши в режиме мыши.

10. Мышь

Переключение между нормальным режимом и режимом с мышью.

11. (Блокировка)/Установка идентификатора

Блокировка: Включение или отключение блокировки кнопок на панели управления.

Установка идентификатора: Установк а кода команд пульта дистанционного управления.

12. (Таймер)

Включение экранного меню P-таймера.

13. (Громкость +)

Увеличение уровня громкости.

14. Экономичный режим

Выбор режима лампы: Обычный, Экономичный, Динамический - Спящий.

15. (Громкость -)

Уменьшение уровня громкости.

16. (Моя кнопка)

Пользовательская клавиша для настраиваемой функции.

17. HDMI

Отображение сигнала HDMI.

18. COMP2

Функция отсутствует в серии PJD5.

19. Источник

Отображение панели выбора источника.

20. Ввод

Активизация выбранного пункта экранного меню.

21. Выход

Возврат в предыдущее меню, выход с сохранением настроек.

22. (Предыдущая страница)

Выполнение функции перехода на предыдущую страницу, когда включен режим мыши.

23. (Следующая страница)

Выполнение функции перехода на следующую страницу, когда включен режим мыши.

24. Шаблон

Отображение встроенного образца.

25. Пустой экран

Скрытие изображения экрана.

26. (Справка)

Вызов меню справки.

27. (Увеличение)

Отображение линейки масштаба для увеличения или уменьшения размера проецируемого изображения.

28. Цветовой режим

Выбор режима настройки изображения.

29. (Откл. звук)

Включение и отключение звука.

Использование дистанционного управления для мыши

Возможность дистанционного управления при работе с компьютером дает большую свободу при проведении презентаций.

1. Перед использованием пульта ДУ вместо компьютерной мыши подключите проектор к ПК или ноутбуку с помощью кабеля USB. Для получения дополнительной информации см. "Подключение компьютера" на стр. 14.

2. Задайте вход COMPUTER в качестве источника видеосигнала.

3. Нажмите Мышь на пульте дистанционного управления, чтобы переключиться

из нормального режима в режим мыши. На экране появится значок, означающий включение режима мыши.

4. Выполните нужные действия мыши с помощью пульта дистанционного управления.

• Для перемещения курсора по экрану нажимайте / / / .

• Для выполнения левого щелчка мыши нажмите .

• Для выполнения правого щелчка мыши нажмите .

• Для работы с программами о

тображения изображений (на подключенном ПК), которые реагируют на команду перехода на предыдущую или следующую страницу (например, Microsoft PowerPoint), нажмите

Предыдущая страница/Следующая страница.

• Для возврата в нормальный режим нажмите Мышь еще раз, или нажмите

другие кнопки кроме относящихся к мыши многофункциональных клавиш.

Коды команд пульта ДУ

Проектору можно назначить до 8 различных кодов команд пульта дистанционного управления, от 1 до 8. В случае одновременной работы нескольких смежных проекторов переключение кодов команд пульта дистанционного управления помогает исключить помехи от других пультов дистанционного управления. Задайте код команд пульта дистанционного управления для проектора перед включением режима дистанционного управления.

Для переключения кода команд проектора выберите значение от 1 до 8 в меню

ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Коды команд пульта ДУ.

Для переключения кода команд пульта дистанционного управления нажмите на кнопку Установка идентификатора и на соответствующую кнопку от 1 до 8 на пульте дистанционного управления и удерживайте их вместе в течение 5 секунд и более. Изначально установлен код команд 1. При переключении кода команд на 8 пульт дистанционного управления может управлять всеми проекторами.

Примечание

• Если в проекторе и пульте дистанционного управления установлены различные коды команд, проектор не будет реагировать на пульт дистанционного управления. В этом случае необходимо снова переключить код команд для пульта дистанционного управления.

Установка батарей

1. Откройте крышку батарей в направлении, показанном на рисунке.

2. Установите батареи в соответствии со схемой, изображенной внутри отсека.

3. Закройте крышку отсека в указанном направлении.

Внимание

• При установке батареи недопустимого типа возможен взрыв.

• Утилизируйте использованные батареи согласно инструкции.

• При вставке батареи соблюдайте полярность.

Примечание

• Храните батареи в месте, недоступном для детей.

• Извлеките батареи, если пульт ДУ не будет использоваться в течение длительного времени.

• Не перезаряжайте батарею, не бросайте батарею в огонь и в воду.

• Не выбрасывайте использованные батареи вместе с бытовыми отходами.

Утилизируйте использованные батареи согласно местным нормам и требованиям.

• При неправильной установке батарей во используйте только батареи такого же типа, рекомендованные изготовителем.

• Храните батарею в темном, прохладном и сухом месте, вдали от огня и воды.

зможен взрыв. Для замены

• Если на батарее видны признаки протекания, вытрите потеки и замените батарею на новую. При попадании потеков на кожу или на одежду немедленно промойте во

дой.

Управление с помощью пульта ДУ

Направьте пульт дистанционного управления (ПДУ) на ИК-датчик и нажмите нужную кнопку.

• Управление проектором со стороны передней панели.

5

7

Примечание

• ПДУ может не работать, если на ИК-датчик попадает солнечный свет или сильный искусственный свет, например от ламп дневного света.

• Используйте пульт ДУ в области прямой видимости ИК-датчика.

• Не роняйте пульт ДУ и не трясите его.

• Следите за тем, чтобы пульт ДУ не попадал в места с высокой т и влажностью.

• Не проливайте воду на пульт ДУ и не кладите на него мокрые предметы.

• Не разбирайте пульт ДУ.

емпературой

Подключение

При подключении источника сигнала к проектору убедитесь в следующем.

1. Выключите все оборудование перед выполнением любых подключений.

2. Используйте надлежащие кабели для каждого источника.

3. Убедитесь, что кабели подключены надежно.

RS-232

COMPUTER IN

MINI USB

HDMI

1. Кабель HDMI 2. Переходный кабель VGA (D-Sub) –

HDTV (RCA)

3. Переходный кабель VGA – DVI-A 4. Кабель USB

Важно!

• На указанных выше подключениях некоторые кабели могут не входить в

комплект поставки проектора (см. "Комплектация" на стр. 2). Эти кабели можно приобрести в магазинах электронного оборудования.

• Указанное подключение представлено лишь для справки. Разъемы подключения с задней стороны проектора могут различаться в зависимости от модели проектора.

• Для получения дополнительной информации о спо

собах подключения см. стр.

14-16.

Подключение компьютера или монитора

Подключение компьютера

Проектор оснащен двумя входными гнездами VGA, что позволяет подключать его как к IBM® совместимым компьютерам, так и к компьютерам Macintosh®. Необходимо использовать переходник Mac при подключении устаревших версий компьютеров Macintosh.

Для подключения проектора к портативному компьютеру или ПК выполните следующие действия.

1. Возьмите прилагаемый кабель VGA и подключите один конец к выходному разъему D-Sub компьютера.

2. Подключите другой конец кабеля VGA к разъему входного сигнала COMPUTER проектора.

Важно!

• На многих портативных компьютерах внешние видеопорты не включаются

при подключении к проектору. Обычно при нажатии комбинации клавиш FN + F3 или CRT/LCD включается/выключается внешний дисплей. Найдите функциональную клавишу с пометкой CRT/LCD или функциональную клавишу с символом монитора на портативном компьютере. Одновременно нажмите FN и отмеченную функциональную клавишу. Для получения информации о комбинации клавиш портативного компьютера см. док портативного компьютера.

ументацию

Подключение видеоисточников

Потребуется только подключить проектор к видеоисточнику с помощью одного из следующих методов подключения, однако эти методы обеспечивают различные уровни качества изображения. Выбранный способ будет, скорее всего, зависеть от совпадения разъемов на проекторе и видеоисточнике, как указано ниже.

Название разъема Внешний вид разъема Ссылка на описание

"Подключение

видеоисточника по

интерфейсу HDMI" на

стр. 15

"Подключение

компонентного

видеоисточника" на

стр. 15

HDMI

Компонентный

видеосигнал

HDMI

COMPUTER

Качество

изображения

Наилучшее

Очень хорошее

Подключение видеоисточника по интерфейсу HDMI

Проверьте источник видеосигнала на предмет наличия доступных выходных неиспользуемых разъемов HDMI.

• Если они имеются, продолжите выполнение процедуры.

• Если эти разъемы отсутствуют, потребуется решить, какой использовать

способ подключения к устройству.

Для подключения проектора к видеоисточнику по интерфейсу HDMI выполните следующие действия.

1. Возьмите кабель HDMI и подключите один его конец к выходному разъему HDMI на источнике видеосигнала.

2. Подключите другой конец HDMI-кабеля к разъему HDMI на проекторе.

Подключение компонентного видеоисточника

Проверьте наличие доступных выходных неиспользуемых разъемов компонентного видеосигнала.

• Если они имеются, продолжите выполнение процедуры.

• Если эти разъемы отсутствуют, потребуется решить, какой использовать

способ подключения к устройству.

Для подключения проектора к компонентному видеоисточнику выполните следующие действия.

1. Возьмите кабель VGA (D-Sub) – HDTV (RCA) и подключите конец кабеля с тремя разъемами типа RCA к выходным разъемам компонентного видеосигнала на источнике видеосигнала. Совместите цвета штекеров с цветами разъемов; зеленый к зеленому, синий к синему, красный к красному.

2. Другой разъем кабеля (типа D-Sub) подключите к входному гнезду COMPUTER проектора.

Важно!

• Если выбранное видеоизображение не отображается после включения

проектора и выбора надлежащего видеоисточника, убедитесь, что видеоисточник включен и работает надлежащим образом. Кроме того, убедитесь, что кабели подключены надлежащим образом.

Использование

Включение и выключение проектора

Включение проектора:

1. Подключите кабель питания и сигнальные кабели.

2. Нажмите , чтобы включить проектор. Прогрев проектора займет около минуты.

• Если проектор не полностью охлажден после предыдущего сеанса

работы, перед включением лампы вентилятор охлаждения проработает приблизительно 60 секунд.

3. Включите источник сигнала (компьютер, DVD-проигрыватель и т.п.).

• Если к проектору подключено сразу несколько источников, нажмите кнопку

очник, чтобы выбрать требуемый сигнал, или нажмите кнопку

Ист

требуемого сигнала на пульте ДУ.

• Если проектор не обнаруживает входной сигнал, продолжает

отображаться сообщение "Нет сигнала".

• Для автоматического поиска источников входных сигналов функция

Быстрый автопоиск в меню ИСТОЧНИК Вкл. должна быть включена.

Предупреждение

• Не смотрите в объектив при включенной лампе. Это может привести к травмам глаз.

• В точке фокуса образуется высокая температура. Не размещайте рядом с ней никаких предметов во избежание возгорания.

Выключение проектора:

1. Нажмите , чтобы выключить лампу проектора. На экране отобразится сообщение "Выключить? Нажмите кнопку вкл. снова".

2. Нажмите снова для подтверждения.

• При отключении функции Активный VGA/Аудио выход начинает мигать

индикатор питания, и проектор переходит в режим ожидания.

• При отключении функции Активный VGA/Аудио выход светится индикатор

питания, а проектор находится режиме ожидания.

• Если нужно снова включить проектор, подождите, пока завершится цикл

охлаждения и проектор перейдет в режим ожидания. В режиме ожидания просто нажмите , чтобы перезапустить проектор.

3. Выньте вилку кабеля питания из розетки.

4. Не включайте проектор сразу после выключения.

Регулировка высоты проектора

Регулируемые ножки

Кольцо фокусировки

Кольцо масштабирования

PJD5155L/PJD5255L/PJD5555LW

PJD5350LS/PJD5550LWS

Для регулировки высоты изображения проектор оснащен регулируемыми ножками. Чтобы поднять или опустить изображение, поверните регулируемую ножку для выполнения точной регулировки по высоте.

Примечание

• Чтобы не повредить проектор, убедитесь, что регулируемая ножка полностью убрана, прежде чем поместить проектор в чехол.

Регулировка увеличения и фокусировки проектора

1. Сфокусируйте изображение, поворачивая кольцо фокусировки.

2. Для регулировки размера изображения поверните кольцо масштабирования, либо передвиньте проектор вперед или назад.

Регулировка размера изображения проекции

Размер по диагонали

Дистанция проецирования

Центр объектива

Экран

Вертикальное смещение

Для определения проекционного расстояния и размера изображения см. таблицы и схемы, приведенные ниже.

PJD5155L/PJD5255L

Диагональ экрана 4:3

Размер экрана

Диагональ

[дюймы (см)]Ш[дюймы (см)]В[дюймы (см)]

30 (76) 24 (61) 18 (46) 47 (1,2) 51 (1,3) 2,7 (6,9)

40 (102) 32 (81) 24 (61) 62 (1,6) 69 (1,7) 3,6 (9,1)

60 (152) 48 (122) 36 (91) 94 (2,4) 103 (2,6) 5,4 (13,7)

80 (203) 64 (163) 48 (122) 125 (3,2) 137 (3,5) 7,2 (18,3)

100 (254) 80 (203) 60 (152) 156 (4,0) 172 (4,4) 9,0 (22,9)

150 (381) 120 (305) 90 (229) 234 (5,9) 257 (6,5) 13,5 (34,3)

200 (508) 160 (406) 120 (305) 312 (7,9) 343 (8,7) 18,0 (45,7)

250 (635) 200 (508) 150 (381) 390 (9,9) 429 (10,9) 22,5 (57,2)

300 (762) 240 (610) 180 (457) 468 (11,9) 515 (13,1) 27,0 (68,6)

Дистанция проецирования

[дюймы (м)]

(мин.) (макс.)

Вертикально

е смещение

[дюймы (см)]

PJD5555LW

Диагональ экрана 16:10

Размер экрана

Диагональ

[дюймы (см)]Ш[дюймы (см)]В[дюймы (см)]

30 (76) 26 (65) 16 (40) 36 (0,9) 46 (1,2) 1,2 (3,0)

40 (102) 34 (86) 21 (54) 49 (1,2) 61 (1,5) 1,6 (4,1)

60 (152) 51 (130) 32 (81) 75 (1,9) 93 (2,4) 2,4 (6,1)

80 (203) 68 (173) 42 (108) 100 (2,5) 124 (3,2) 3,2 (8,1)

100 (254) 85 (216) 53 (135) 126 (3,2) 156 (4,0) 4,0 (10,1)

150 (381) 128 (324) 80 (202) 189 (4,8) 235 (6,0) 6,0 (15,2)

200 (508) 170 (432) 106 (269) 253 (6,4) 313 (8,0) 8,0 (20,2)

250 (635) 213 (540) 133 (337) 317 (8,0) 392 (10,0) 10,0 (25,3)

300 (762) 255 (648) 159 (404) 380 (9,7) - 12,0 (30,4)

Дистанция проецирования

[дюймы (м)]

(мин.) (макс.)

Вертикально

е смещение

[дюймы (см)]

PJD5350LS

Диагональ экрана 4:3

Размер экрана

Диагональ

[дюймы (см)]Ш[дюймы (см)]

30 (76) 24 (61) 18 (46) 15 (0,4) 2,7 (6,9)

40 (102) 32 (81) 24 (61) 20 (0,5) 3,6 (9,1)

60 (152) 48 (122) 36 (91) 30 (0,8) 5,4 (13,7)

80 (203) 64 (163) 48 (122) 40 (1,0) 7,2 (18,3)

100 (254) 80 (203) 60 (152) 50 (1,3) 9,0 (22,9)

150 (381) 120 (305) 90 (229) 75 (1,9) 13,5 (34,3)

200 (508) 160 (406) 120 (305) 100 (2,5) 18,0 (45,7)

250 (635) 200 (508) 150 (381) 125 (3,2) 22,5 (57,2)

300 (762) 240 (610) 180 (457) 150 (3,8) 27,0 (68,6)

[дюймы (см)]

Дистанция

проецирования

[дюймы (м)]

Вертикальное

смещение

[дюймы (см)]

PJD5550LWS

Диагональ экрана 16:10

Размер экрана

Диагональ

[дюймы (см)]Ш[дюймы (см)]

30 (76) 25 (65) 16 (40) 13 (0,3) 2,0 (5,0)

40 (102) 34 (86) 21 (54) 17 (0,4) 2,6 (6,7)

60 (152) 51 (129) 32 (81) 26 (0,7) 4,0 (10,1)

80 (203) 68 (172) 42 (108) 36 (0,9) 5,3 (13,5)

100 (254) 85 (215) 53 (135) 45 (1,1) 6,6 (16,8)

150 (381) 127 (323) 79 (202) 68 (1,7) 9,9 (25,2)

200 (508) 170 (431) 106 (269) 91 (2,3) 13,2 (33,6)

250 (635) 212 (538) 132 (336) 115 (2,9) 16,6 (42,1)

300 (762) 254 (646) 159 (404) 138 (3,5) 19,9 (50,5)

[дюймы (см)]

Дистанция

проецирования

[дюймы (м)]

Вертикальное

смещение

[дюймы (см)]

Примечание

• Проектор должен работать в горизонтальном положении, иначе возможен его перегрев.

• С обеих сторон от проектора должно быть не менее 30 см пустого пространства.

• Не используйте проектор в задымленных помещениях. Частицы дыма могут осаждаться на внутренних компонентах проектора и повредить его.

Защита проектора

Установка пароля

1. Откройте экранное меню и зайдите в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Дополнительно > Настройки безопасн.. Нажмите

кнопку Ввод. Отобразится страница Настройки безопасн..

2. Выделите Изменить пароль и нажмите на кнопку Ввод.

3. Как показано справа, четыре кнопки со стрелками (///) соответствуют 4 цифрам (1, 2, 3, 4). Придумайте пароль, состоящий из шести цифр, и введите его, используя кнопки со стрелками.

4. Повторно введите новый пароль для его подтверждения.

5. Вернитесь в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ >

Дополнительно > Настройки безопасн. > Блокировка при включении и нажмите на кнопку Ввод. На экран выводится окно ввода пароля. После установки пароля экранное меню возвращается на Блокировка при

включении. Выберите Вкл. кнопками /.

6. Для выхода из экранного меню нажмите на кнопку Меню/Выход.

Вход в службу восстановления пароля

Если включена функция пароля, при каждом включении проектора потребуется вводить шестизначный пароль. В том случае, если пароль введен неверно, отображается сообщение об ошибке пароля. Чтобы ввести пароль заново, нажмите на кнопку Меню.

1. Если пароль введен неправильно 5 раз подряд, на экране проектора отображается закодированное число.

2. Запишите это число и выключите проектор.

3. Для раск

центр ViewSonic. Для подтверждения факта законной эксплуатации проектора может потребоваться предъявить товарный чек на его покупку.

одирования числа обратитесь за помощью в местный сервисный

Изменение пароля

1. Откройте экранное меню и зайдите в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Дополнительно > Настройки безопасн. > Изменить пароль.

2. Введите старый пароль.

• Если пароль введен верно, отображается другое сообщение "ВВЕДИТЕ НОВЫЙ ПАРОЛЬ".

• Если пароль введен неверно, отображается сообщение об ошибке пароля,

а также сообщение "ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ" для повторной попытки. Нажмите на кнопку Меню, чтобы отменить изменение, или введите другой пароль.

3. Введите новый пароль.

4. Повторно введите новый пароль для его подтверждения.

5. Для проектора был успешно установлен новый пароль. Не забудьте ввести новый пароль при следующем запуске проектора.

6. Для выхода из экранного меню нажмите на кнопку Меню/Выход.

Отключение функции защиты паролем

Чтобы отключить защиту паролем, вернитесь в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Дополнительно > Настройки безопасн. > Блокировка при включении и нажмите на кнопку Ввод. На экран выводится окно ввода пароля. После установки пароля экранное меню возвращается на Блокировка при включении. Выберите Выкл. кнопками /. Для выхода из экранного

меню нажмите на кнопку Меню/Выход.

Кнопки управления блокировкой

Блокировка кнопок управления проектора предотвратит случайной изменение настроек проектора (например, детьми). Если включена функция Блокировка

клавиш панели, кнопки управления не будут работать, за исключением кнопки

Питание.

1. Нажмите на кнопку Блокировка на пульте

ДУ или клавиатуре проектора и удерживайте в течение 3 секунд. При нажатии на кнопку Блокировка на пульте ДУ на экран выводится сообщение

"Действительно заблокировать кнопки панели?". Нажмите ДА для подтверждения.

Для снятия блокировки кнопок:

1. Нажмите кнопку Блокировка прямо на пульте ДУ. Кнопки на панели

управления разблокированы.

Exit

Enter

Blank

Power

Source /

Color

Mode

2. При нажатии на кнопку Блокировка на клавиатуре проектора отображается сообщение. Кнопки на панели управления заблокированы. Чтобы

разблокировать кнопки на панели управления, нажмите на клавишу блокировки и удерживайте ее в течение 3 секунд.

Важно!

• При выключении проектора кнопкой Питание без отключения блокировки кнопок при следующем включении проектора кнопки останутся в заблокированном состоянии.

• Клавиши на пульте ДУ будут работать при отключении блокировки кнопок на панели управления.

Установка таймера презентации

Таймер презентации может показывать время презентации на экране для лучшего распределение времени при проведении презентаций. Для использования этой функции выполните следующие действия.

1. Для доступа к меню функции Таймер презентации нажмите кнопку Timer на пульте ДУ или перейдите в меню ПАРАМЕТР СИСТЕМЫ: ОСНОВНОЙ > Дополнительно > Таймер презентации и нажмите кнопку Ввод для отображения окна Таймер презентации.

2. Выберите Интервал таймера и задайте период таймера, нажимая /.

3. Нажмите , чтобы выделить Дисплей таймера, и выберите отображение таймера на экране, нажимая /.

Выбор Описание

Всегда Отображение таймера на экране во время презентации. 1 мин/2 мин/3 мин Отображение таймера на экране в последние 1/2/3 минуты. Никогда Скрывает таймер во время презентации.

4. Нажмите , чтобы выделить Положение таймера, и задайте положение

таймера нажимая /. Слева сверху → Слева снизу → Справа сверху → Справа снизу

5. Кнопкой выберите параметр Способ отсчета таймера и выберите направление отсчета таймера кнопками /.

Выбор Описание

Вперед Отчет времени от 0 до заданного. Назад Отчет времени от заданного до 0.

6. Кнопкой выберите параметр Звуковое напоминание и выберите направление отсчета таймера кнопками /. При выборе Вкл. подается двойной звуковой сигнал, когда до окончания отсчета назад или вперед остается 30 секунд, а также тройной звуковой сигнал по окончании отсчета таймера.

7. Для включения таймера презентации нажмите на кнопку для выделения

Начать отсчет и выберите ДА.

8. Чтобы отменить таймер, выделите Начать отсчет и выберите НЕТ.

Использование меню

Для управления проектором и настройки его параметров предусмотрено экранное меню на нескольких языках.

Использование

1. Чтобы вызвать экранное меню, нажмите на кнопку Меню.

2. Когда на экране появится меню, с помощью кнопок и выберите нужный

элемент.

3. Выбрав нужный элемент в главном меню нажмите для перехода во

вложенное меню.

4. Используйте / для выбора нужного пункта и настройте параметры с

помощью /.

5. При нажатии на кнопку Меню производится возврат в главное меню или на

верхний уровень меню.

Структура меню

Главное меню Подменю Параметры

Выкл. / Школьная доска / Зеленое поле / Белая доска Авто / 4:3 / 16:9 (PJD5155L/PJD5255L/

PJD5350LS) / 16:10 (PJD5555LW/ PJD5550LWS) / Широкий формат /

Анаморфное

X: -5 - 5 Y: -5 - 5

ПК: 1,0X - 2,0X Видео: 1,0X - 1,8X

Макс. яркости / Динамический / Стандартный / ViewMatch / Кино

Теплый / Обычный / Нейтральный / Холодный

Уровень красного Уровень зеленого Уровень синего Смещение красного Смещение зеленого Смещение синего

Формат

HDMI Диапазон

HDMI

Цвет -50 - 50 Оттенок -50 - 50 Резкость 0 - 31 Гамма 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8

Brilliant Color

Подавление шумов

Управление цветом

Сброс / Отмена

ДИСПЛЕЙ


Тип экрана

Соотношение сторон

Трапецеидальность -40 - 40

Положение

Фаза 0 - 31 Размер по горизонт. -15 - 15

Масштаб

Цветовой режим

Яркость 0 - 100 Контрастность -50 - 50

Теплота цвета

Растягивание Выкл. / 1 / 2 / 3 / 4 / 5

Параметры HDMI

Дополнительно

Сброс цветовых настроек

Авто / RGB / YU

Авто / Расширенный / Обычный

Выкл. / 1 / 2 / 3 / 4 / 5 / 6 / 7 /

8 / 9 / 10

0 - 31

Основной цвет

R / G / B / C / M / Y

Оттенок -99 - 99

Насыщенность

0 - 199

Уровень 5 - 195

ИСТОЧНИК

Быстрый автопоиск Выкл. / Вкл.

Объемная

Параметры 3D

синхрон.

Синхр. 3D - Инверт.

Компьютер Выкл/ Вкл CEC Выкл/ Вкл

Автовключение

Непосредст венное включение питания

Энергосбере жение

Автоотключение

Таймер сна

Интеллектуальная перезагрузка

Выкл / Вкл

Быстрое включение Выкл / Вкл

Авто Выкл. Покадровый Упаковка кадров Вертикальная стереопара Гор. стереопара

Выкл/ Инвертировать

Выкл. / Вкл.

Выкл/ 10/ 20/ 30 мин

Выкл / 30 мин/ 1 час / 2 час / 3 час / 4 час / 8 час / 12 час

Язык

ПАРАМЕТР СИСТЕМЫ: ОСНОВНОЙ

Положение проектора

Настройки меню

Таймер пустого экрана

Спер. - стол / Сзади на столе / Сзади на потол / Спер. - потолок Время вывода меню

Положение меню

5 с / 10 с / 15 с / 20 с / 25 с / 30 с

В центре / Слева сверху / Справа сверху / Слева

снизу / Справа снизу Выкл / 5 мин / 10 мин / 15 мин / 20 мин / 25 мин / 30 мин

Начальный экран Черный / Синий / ViewSonic/ Выкл.

Автосинхронизация / Положение проектора / Положение меню / Теплота цвета / Яркость / Контрастность /

Моя кнопка

Параметры 3D / Тип экрана / Начальный экран / Сообщение / Быстрый автопоиск / CEC / Режим лампы/ DCR / Энергосбережение / Стоп-кадр / Информация

Шаблон Выкл. / 01 / 02 / 03 / 04 / 05 Сообщение Вкл. / Выкл.

Дополнительно

Таймер презентации

Интервал

таймера

Дисплей

таймера

Положение

таймера

Способ

отсчета

таймера

Звуковое

напоминание

1-240 мин.

Всегда / 1 мин / 2 мин / 3 мин / Никогда

Слева сверху / Слева снизу / Справа сверху / Справа снизу

Назад / Вперед

Вкл. / Выкл.

Начать

отсчет /

ДА / НЕТ

Выкл.

ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ

ИНФОРМАЦИЯ

Режим высокогорья Выкл. / Вкл. DCR Выкл. / Вкл. Настройки звука Отключение

звука Громкость

звука Звук вкл./ выкл. пит.

Режим лампы

Настройки лампы

Сброс ресурса

Выкл. / Вкл.

0 - 20

Вкл./ Выкл.

Обычный / Экономичный /

Динамический / Спящий

режим

Сброс / Отмена лампы

Часы работы лампы Режим

работы

Выкл. / Вкл. фильтра

Параметры фильтра

Сброс счетчика

Сброс / Отмена фильтра

Ресурс фильтра

Коды команд пульта ДУ

1 / 2 / 3 / 4 / 5 / 6 / 7 / 8

Изменить пароль Настройки безопасн.

Дополнительно

Блокировка

при

включении Блокировка клавиш

Выкл. / Вкл. панели

Сброс параметров Сброс / Отмена Текущее состояние системы Источник Цветовой режим Разрешение Система цвета Часы работы лампы Ресурс фильтра Версия встроенного ПО

Выкл. / Вкл.

ДИСПЛЕЙ

Тип экрана

Функция коррекции цвета позволяет скорректировать цвета проецируемого изображения для устранения возможных цветовых различий между источником и результатом проецирования.

Можно выбрать один из предварительно откалиброванных цветов: Белая доска, Зеленое поле и Школьная доска.

Соотношение сторон

Выберите соотношение сторон экрана.

• Авто: Масштаб изображения устанавливается в соответствии с собственным

разрешением проектора по горизонтали или вертикали. Используется в случае, если вы хотите максимально использовать площадь экрана без изменения формата изображения источника видеосигнала.

•4:3: Масштабирование изображения так, что оно отображается по центру экрана с соотношением сторон 4:3, а проецирование выполняется без изменения соотношения сторон.

• 16:9: Функция доступна для модели PJD5155L/PJD5255L/PJD5350LS Масштабирование изображения так, что оно отображается по центру экрана с

соотношением сторон 16:9, а проецирование выполняется без изменения соотношения сторон.

• 16:10: Функция доступна для модели PJD5555LW/PJD5550LWS Масштабирование изображения так, что оно отображается по центру экрана с

соотношением сторон 16:10, а проецирование выполняется без изменения соотношения сторон.

• Широкий формат: Функция доступна для модели PJD5555LW/PJD5550LWS Масштабирование изображения с соотношением сторон 4:3 по вертикали и по

горизонтали, в нелинейной форме, чтобы заполнить экран с соотношением сторон 16:10.

• Анаморфное: Масштабирование изображения с соотношением сторон 16:9 по вертикали и по горизонтали, в нелинейной форме, чтобы заполнить экран с соотношением сторон 4:3.

Трапецеидальность

Ручное исправление искажений, вызванных проекцией под углом. Нажмите кнопку Трапеция / на проекторе или пульте ДУ для отображения окна коррекции Трапеция. Нажмите кнопку для коррекции трапецеидальности в верхней части изображения. Нажмите кнопку для коррекции трапецеидальности в нижней части изображения.

Положение

Отображение положения прилегающей страницы. Данная функция доступна только при выборе источника входного сигнала "ПК".

Фаза

Регулировка фазы синхронизации для уменьшения искажения изображения. Данная функция доступна только при выборе источника входного сигнала "ПК".

Размер по горизонт.

Настройка ширины изображения по горизонтали. Данная функция доступна только при выборе источника входного сигнала "ПК".

Масштаб

Использование пульта ДУ

1. Нажмите кнопку на пульте ДУ для отображения линейки масштаба.

2. Кнопками / установите нужный размер изображения.

3. Нажимая кнопку увеличьте изображение до нужного размера.

4. Для навигации по изображению нажмите на кнопку Ввод, чтобы перейти в

режим панели, а затем нажимайте на кнопки-стрелки ( , , , ).

5. Для уменьшения размера изображения нажмите на кнопку Ввод, чтобы

переключиться на функцию увеличения/уменьшения изображения, а затем на кнопку Автосинхронизация до восстановления исходного размера. Для возврата к исходному размеру можно также последовательно нажимать кнопку .

Использование экранного меню

1. Нажмите на кнопку Меню, а затем , чтобы выделить меню ДИСПЛЕЙ.

2. Нажмите на , чтобы выбрать Масштаб, а затем на Ввод. Появится панель

масштабирования.

3. Повторите шаги 3-5, описанные в разделе Использование пульта ДУ выше.


Цветовой режим

Можно выбрать один из нескольких уже готовых настроек для различных типов изображения.

• Макс. яркости: Максимальная яркость проецируемого изображения. Данный режим предназначен для использования в условиях, когда требуется очень яркое изображение.

• Динамический: Используется для демонстрации презентаций в дневное время, чтобы обеспечить цветопередачу ПК или ноутбука. Кроме того, проектор оптимизирует качество изображения, используя функцию

"динамический ПК" в зависимости от проецируемого контента.

• Стандартный: Используется для демонстрации презентаций в дневное время, чтобы обеспечить цветопередачу ПК или ноутбука.

•ViewMatch: Переключение между режимами высокой яркости изображения и точной цветопередачи.

• Кино: Используется для демонстрации цветных фильмов. Данный режим подходит для просмотра в затемненной (при малом освещении) обстановке.

Яркость

Увеличение или уменьшение яркости изображения.

Контрастность

Регулировка контрастности, то есть разницы между светлыми и темными областями изображения.

Теплота цвета

Установка значения цветовой температуры: Теплый, Обычный, Нейтральный или Холодный.

• Холодный: При выборе максимальной цветовой температуры "Холодный" в изображении преобладает голубовато-белый цвет, в отличие от других параметров.

• Нейтральный: Изображение имеет голубовато-белый цвет.

• Обычный: Обычная окраска белого.

• Теплый: Изображение имеет белый цвет с красноватым оттенком.

• Уровень красного/Уровень зеленого/Уровень синего: Регулировка уровней контрастности красного, зеленого и синего.

• Смещение красного/Смещение зеленого/Смещение синего: Регулировка уровней яркости красного, зеленого и синего.

Растягивание

Функция OverScan устраняет шум на видеоизображении. Растяните изображение, чтобы удалить шум от кодирования видеосигнала по краям видеоисточника.

Параметры HDMI

Формат HDMI

Автоматический или ручной выбор соответствующего формата HDMI.

Примечание

• Данная функция доступна только при использовании входного порта HDMI.

Диапазон HDMI

• Расширенный: Диапазон значений для выходного сигнала HDMI составляет 0-255.

• Обычный: Диапазон значений для выходного сигнала HDMI составляет 16-235.

Дополнительно

Цвет

Чем выше значение, тем сильнее красный оттенок в изображении. Чем ниже значение, тем сильнее зеленый оттенок в изображении.

Оттенок

Отрегулируйте оттенки красного и зеленого цвета в изображении.

Резкость

Отрегулируйте изображение, увеличивая или уменьшая его резкость.

Гамма

Настройка отображения темных изображений. При более высоком значении гаммы изображение будет ярче.

Brilliant Color

Этот регулируемый элемент использует нов

ый алгоритм обработки цвета и дополнительные возможности системного уровня, чтобы обеспечить более высокую яркость и реалистичность цветопередачи в изображениях. Диапазон настройки: от "1" до "10". Для максимальной обработки изображения установите максимальное значение параметра. Чтобы изображения выглядело натуральнее, установите минимальное значение параметра.

Подавление шумов

Эта функция уменьшает электрические шумы изображения, вызванные различными мультимедиа проигрывателями. Чем выше значение параметра, тем ниже уровень шума.

Управление цветом

В режиме "Управление цветом" можно настроить шесть цветов RGBCMY (красный, зеленый, синий, голубой, пурпурный, желтый). При выборе каждого

цвета можно настроить его оттенок, насыщенность и уровень в соответствии с вашими предпочтениями.

Сброс цветовых настроек

Восстановление параметров по умолчанию для Цветового режима текущего источника входного сигнала.

ИСТОЧНИК

Быстрый автопоиск

Автоматический просмотр всех источников входного сигнала, если данная функция включена в экранном меню. Функция прекращает процесс автоматического просмотра источников сигнала и фиксирует выбранный вами источник при отключении функции "Быстрый автопоиск".

Параметры 3D

Данный проектор обладает функцией 3D, которая позволяет просматривать фильмы, видеоклипы и спортивные передачи в формате 3D, обеспечивая более реалистичное восприятие благодаря представлению глубины изображения. Для просмотра мзображений в формате 3D нужно надеть 3D-очки.

Объемная синхрон.

Если наблюдается перевертывание глубины изображения, включите данную функцию для устранения проблемы.

Синхр. 3D - Инверт.

Если наблюдается перевертывание глубины изображения, включите данную функцию для устранения проблемы.

Автовключение

Компьютер

При выборе Вкл проектор включается автоматически в случае обнаружения сигнала от КОМПЬЮТЕРА.

CEC

Проектор поддерживает функцию CEC (Consumer Electronics Control) для синхронизации операций включения и выключения питания по соединению

HDMI. Если устройство, поддерживающее функцию СЕС, подключено к входу HDMI проектора, то при отключении питания проектора питание подключенного

устройства также автоматически отключается. При включении питания подключенного устройства пи

Примечание

• Если к входу HDMI проектора подключен кабель HDMI, а функция СЕС включена.

• В зависимости от подключенного устройства, функция СЕС может не работать.

• Функция не включается, если отключена функция Активный VGA/Аудио выход.

тание проектора автоматически включается.

Непосредственное включение питания

При выборе Вкл. проектор автоматически включается после подключения кабеля питания и подачи питания.

Автоотключение

Энергосбережение

Энергопотребление проектора снижается, если в течение 5 минут не обнаруживается источник входного сигнала. Это позволяет увеличить ресурс лампы. Пользователь может решить, нужно ли, чтобы проектор автоматически отключался по истечении заданного периода времени. При выборе Выкл питание проектора снижается до 30%, если в течение 5 минут не будет обнаружен сигнал. При выборе 10 мин, 20 мин или 30 мин питание проектора снижается до 30%, если в течение 5 минут не будет обнаружен сигнал. По истечении 10 мин,

20 мин или 30 мин проектор отключается автоматически.

Таймер сна

Функция позволяет автоматически отключать проектор по истечении заданного времени, чтобы продлить срок службы лампы.

Интеллектуальная перезагрузка

Для включения данной функции требуется некоторое время. Проектор должен быть включен не менее 4 минут. При возобновлении работы проектора с помощью функции "Интеллектуальная перезагрузка" эта функция выполняется незамедлительно.

Быстрое включение

• Вкл.: Функция "Быстрое включение" ускоряет процесс охлаждения при отключении проектора.

• Выкл.: Выключение с выполнением процедуры охлаждения.

Примечание

• При выборе "Отключить" функция "Интеллектуальная перезагрузка" автоматически отключается.

ПАРАМЕТР СИСТЕМЫ: ОСНОВНОЙ

Язык

Выберите язык экранного меню.

Положение проектора

Регулировка изображения в соответствии с расположением проектора: обычное или перевернутое, перед экраном или за экраном. Следует настроить изображение в соответствии с расположением проектора.

Настройки меню

Время вывода меню

Время, в течение которого экранное меню отображается на экране (в секундах).

Положение меню

Выбор положения меню на экране.

Таймер пустого экрана

Установка времени пустого экрана изображения при включении функции "Таймер пустого экрана", по истечении которого на экране появляется изображение.

Начальный экран

Выбор экранной заставки при запуске проектора.

Моя кнопка

Пользователь может определить клавишу быстрого доступа на пульте ДУ, а также функцию на экранном меню. Доступны следующие варианты: Автосинхронизация, Положение проектора, Положение меню, Теплота цвета, Яркость, Контрастность, Параметры 3D, Тип экрана, Начальный экран, Сообщение, Быстрый автопоиск, CEC, Режим лампы, DCR, Энергосбережение, Стоп-кадр и Информация.

Дополнительно

Шаблон

Отображение встроенного образца.

Сообщение

Включение или выключение окна сообщений с правой нижней стороны экрана.

Таймер презентации

Напоминание докладчику завершить презентацию в определенное время. См.

"Установка таймера презентации" на стр. 23.

ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ

Режим высокогорья

В этом режиме вентилятор постоянно работает на полной скорости, чтобы обеспечить охлаждение проектора в разряженном воздухе.

DCR

DCR (Динамическая настройка контрастности): Включите этот режим, чтобы увеличить контрастность изображения за счет затемнения темных элементов. Чтобы вернуться к обычному режиму, отключите динамическую контрастность. Режиме динамической контрастности увеличивается уровень шума и изменяется срок использования лампы.

Настройки звука

Отключение звука

Временное отключение звука.

Громкость звука

Настройка уровня громкости проектора.

Звук вкл./выкл. пит.

Настройка отключения вывода звука или изменение уровня громкости не влияет на "Звук вкл./выкл. пит.". Единственным способом изменения "Звук вкл./выкл. пит." является установка здесь значения "Вкл." или "Выкл.".

Настройки лампы

Режим лампы

Настройка режима лампы.

• Обычный: 100% мощности лампы

• Экономичный: 80% мощности лампы

• Динамический: 30~100% мощности лампы, в зависимости от сигнала

• Спящий режим: 30% мощности лампы

Сброс ресурса лампы

Сброс счетчика лампы на нулевое значение.

Часы работы лампы

Время использования лампы (в часах).

Параметры фильтра (Дополнительно)

Режим работы фильтра

Эта функция служит для включения режима фильтрации, только если на проекторе установлена крышка фильтра (поставляется отдельно).

Сброс счетчика фильтра

Сброс счетчика фильтра на нулевое значение.

Ресурс фильтра

Время использования фильтра (в часах).

Коды команд пульта ДУ

Для получения дополнительной информации см. "Коды команд пульта ДУ" на

стр. 10.

Дополнительно

Настройки безопасн.

• Изменить пароль: Установка или смена пароля.

• Блокировка при включении: Если включена эта функция, при следующем

включении проектора потребуется ввести пароль.

Для получения дополнительной информации см. "Защита проектора" на стр. 20.

Блокировка клавиш панели

Отключение и включение всех функций кнопок на панели, кроме кнопки питания на проекторе, а также клавиш на пульте ДУ. Для получения дополнительной информации см. "Кнопки управления блокировкой" на стр. 22.

Сброс параметров

Сброс настроенных параметров, восстановление значений по умолчанию. Следующие настройки при этом не затрагиваются: Трапецеидальность, Язык, Положение проектора, Режим высокогорья, Настройки безопасн., Коды команд пульта ДУ.

ИНФОРМАЦИЯ

Текущее состояние системы

Отображается информация о текущем состоянии системы.

Источник

Показывает текущий источник сигнала.

Цветовой режим

Отображается выбранный режим в меню "Цветовой режим".

Разрешение

Отображение исходного разрешения входного сигнала.

Система цвета

Отображение формата ввода в систему: NTSC, PAL, SECAM или RGB.

Часы работы лампы

Отображается срок работы лампы (в часах).

Ресурс фильтра

Отображается срок работы фильтра (в часах).

Версия встроенного ПО

Отображается версия микропрограммы.

Обслуживание

Проектор нужно правильно обслуживать. Объектив следует содержать в частоте, поскольку все попавшие на него пылинки и частички грязи будут отображаться на экране. Если требуется замена каких-либо компонентов, обратитесь к продавцу или в сервисную службу. При чистке любых частей проектора всегда сначала выключайте его из розетки.

Предупреждение

• Не открывайте крышки проектора. Внутренние компоненты проектора работают под высоким напряжением. Не пытайтесь ремонтировать проектор самостоятельно. Любое техническое обслуживание должны проводить квалифицированные специалисты сервисного центра.

Чистка объектива

Аккуратно протрите объектив бумажной салфеткой для чистки объектива. Не касайтесь объектива руками.

Чистка корпуса проектора

Протрите корпус мягкой тканью. Если загрязнение не удается удалить, протрите корпус влажной тканью (или тканью, смоченной в воде с добавлением нейтрального моющего средства), затем протрите сухой тканью.

Примечание

• Перед обслуживанием выключайте проектор и отсоединяйте кабель питания от электросети.

• Перед очисткой объектива убедитесь, что он остыл.

• Не используйте моющие средства и химикаты, отличные от указанных выше. Не используйте бензин и растворители.

• Не используйте аэрозоли.

• Пользуйтесь только мягкой тканью или бумажными салфетками для чистки объектива.

Установка пылеулавливающего фильтра (дополнительная принадлежность)

Внимание

• Очень важно очищать пылеулавливающий фильтр через каждые 100 часов с момента его установки.

• Перед установкой или отсоединением фильтра выключите проектор и отсоедините кабель питания от электросети.

• Если проектор установлен на потолке или в трудно доступном месте, выполняя замену пылеулавливающего фильтра, уделяйте особое внимание личной безопасности при замене.

Установка пылеулавливающего фильтра

1. Не забудьте выключить проектор и отсоединить кабель питания от электросети.

2. Как показано стрелками на рисунке справа, вставьте фильтр, выровняв его со слотами проектора. Вставляйте фильтр до щелчка.

Для первой установки:

3. Откройте экранное меню и зайдите в меню

ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Параметры фильтра.

4. Нажмите на кнопку Ввод. Отображается страница Параметры фильтра.

5. Выделите Режим работы фильтра и выберите "Вкл.". Начинается отсчет

таймера фильтра, а проектор напоминает о том, что необходимо очистить фильтр, после использования более 100 часов.

Внимание

• Установите для "Режим работы фильтра" значение "Вкл." только при использовании проектора после правильного подсоединения пылеулавливающего фильтра (дополнительная принадлежность). При несоблюдении данных рекомендаций срок службы лампы сокращается.

Получение сведений о счетчике фильтра

1. Откройте экранное меню и зайдите в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Параметры фильтра.

2. Нажмите на кнопку Ввод. Отображается страница Параметры фильтра.

3. В меню отображается информация Ресурс фильтра.

Очистка пылеулавливающего фильтра

1. Не забудьте выключить проектор и отсоединить кабель питания от электросети.

2. Нажмите на защелки пылеулавливающего фильтра и извлеките его из проектора.

3. Уберите пыль из фильтра небольшим пылесосом или мягкой кисточкой.

4. Снова установите пылеулавливающий фильтр.

Сброс таймера фильтра.

5. Откройте экранное меню и зайдите в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Параметры фильтра.

6. Нажмите на кнопку Ввод. Отображается страница Параметры фильтра.

7. Выделите Сброс счетчика фильтра и нажмите на кнопку Ввод. На экран

выводится предупреждение с вопросом о необходимости сбросить таймер фильтра.

8. Выделите Сброс и нажмите на кнопку Ввод. Значения таймера фильтра будут сброшены на "0".

Внимание

• При использовании проектора, из которого извлечен пылеулавливающий фильтр, не забудьте выключить "Режим работы фильтра" в меню ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Параметры фильтра. При выключении "Режим работы фильтра" значения таймера фильтра не сбрасываются. Таймер продолжит отсчет в следующий раз, когда фильтр будет установлен на место, а "Режим работы фильтра" включен.

Установка крышки кабельной сборки (дополнительная принадлежность)

1. Убедитесь, что все кабели правильно подключены к проектору.

2. Прикрепите крышку кабельной сборки к задней панели проектора.

3. Затяните винты, чтобы закрепить крышку кабельной сборки.

Замена лампы

Со временем яркость лампы проектора будет постепенно снижаться, лампа станет менее износостойкой. Рекомендуется заменить лампу, если на экране отображается соответствующее предупреждение. Не пытайтесь заменять лампу самостоятельно. Обратитесь к квалифицированному персоналу службы поддержки.

Примечание

• Сразу после выключения проектора лампа очень сильно нагрета. Любое прикосновение к ней приведет к ожогу. При замене лампы дайте ей остыть в течение 45 минут.

• Ни в коем случае не прикасайтесь к стеклянной части лампы. Лампа может взорваться из-за неправильного обращения, в том числе из-за касания ее стеклянной части.

• Срок и экземпляра и от условий использования. Одинаковый срок использования для всех ламп не гарантируется. Некоторые лампы могут приходить в негодное состояние раньше, другие позже.

• Лампа может лопнуть из-за вибрации, удара или постепенного износа (если срок ее использования приближается к концу). Риск вз различаться в зависимости от условий использования проектора и лампы.

• При установке и удалении лампы надевайте защитные перчатки и очки.

• При быстрых циклах включения и выключения лампа повреждается, срок ее использования сокращается. После включением проектора подождите не менее 5 минут, прежде чем выключать его.

• Не включайте лампу рядом с бу материалами; не накрывайте лампу такими материалами.

• Не включайте лампу, если в воздухе находятся воспламеняющиеся пары, например пары растворителя.

• При использовании лампы следует тщательно вентилировать помещение.

Вдыхание озона может вызвать головную боль, тошноту, головокружение и другие последствия.

• В лампе содержится ртуть. Если лампа ло попасть в воздух. Если лампа разбилась во включенном состоянии, немедленно покиньте помещение и проветривайте его не менее получаса, чтобы избежать вдыхания паров ртути. В противном случае может быть нанесен вред здоровью.

спользования ламп может различаться в зависимости от конкретного

рывал лампы может

магой, тканью и другими воспламеняющимися

пнет, ртуть из лампы может

1. Выключите питание проектора.

2. Если проектор установлен на потолке, снимите его.

3. Отключите шнур питания от розетки.

4. Ослабьте винт со стороны крышки лампы.1

5. Снимите крышку.2

6. Ослабьте затяжку винтов модуля лампы.3

7. Поднимите ручку и извлеките модуль лампы медленно и осторожно.4

8. Вставьте в проектор новый модуль лампы и затяните винты.

9. Установите на место крышку лампы и затяните винты.

10.Включите питание проектора. Если лампа не включится после прогрева, попробуйте заново установить лампу.

11. Сбросьте счетчик лампы. См. меню "ПАРАМЕТР СИСТЕМЫ: ДОПОЛНИТЕЛЬНЫЙ > Настройки лампы > Сброс ресурса лампы".

Примечание

• Утилизируйте использованные лампы согласно местным нормам и требованиям.

• Убедитесь, что все винты затянуты. Не полностью затянутые винты могут привести к травмам и несчастным случаям.

• Лампа сделана из стекла, поэтому не роняйте ее и не царапайте стекло.

• Не следует снова использовать старую лампу. Это может привести к ее взрыву.

• Перед заменой ла электросети.

• Не используйте проектор со снятой крышкой лампы.

мпы выключите проектор и отсоедините кабель питания от

Технические характеристики

Название модели PJD5155L PJD5255L PJD5555LW Система отображения 0,55-дюймовая одиночная

DLP-панель

Разрешение Разрешение

SVGA (800 x 600 пикселей)

Масштаб 1,1x 1,2x Диафрагменное число 2,5 - 2,7 2,56 Фокусное расстояние 22,08 - 24,28 мм 20,99 - 25,61 мм Размер экрана 30” - 300” Лампа 190 Вт Входные разъемы 15-контактный видеовход D-Sub - 1 шт., HDMI - 1 шт. Выходные разъемы 15-контактный видеовход D-Sub - 1 шт. Разъемы управления RS-232 - 1 шт., USB типа Mini-B -1 шт. (поддержка

обновления встроенного ПО и дистанционное

управление мышью) Динамик 2 Вт x 1 Совместимость с

видеостандартами

Частота развертки Горизонтальная развертка Вертикальная развертка

Условия окружающей среды

Электропитание 100-240 В, 50/60 Гц, 2,6 А Энергопотребление 265 Вт (макс.) Размеры

(Ш x Г х В) Масса 2,4 кг (5,3 фунта) без крышки кабельной сборки Примечание. Конструкция и характеристики устройства могут изменяться без

уведомления.

NTSC, NTSC 4.43

PAL, PAL- N, PAL M

SECAM, HDTV (480i/p, 576p, 720p, 1080i/p),

композитное видео

31–100 КГц

24 - 120 Гц

При эксплуатации:

Температура: 0...40°C

Влажность: 10%-90%

При хранении:

Температура: -20...60°C

Влажность: 10%-90%

362 x 231 x 109 мм

Разрешение

XGA (1024 x 768 пикселей)

0,65-дюймовая

одиночная DLP- панель

Разрешение WXGA

(1280 x 800 пикселей)

Название модели PJD5350LS PJD5550LWS Система отображения 0,55-дюймовая

одиночная DLP-панель Разрешение Разрешение XGA (1024 x

768 пикселей)

0,65-дюймовая

одиночная DLP-панель Разрешение WXGA (1280

x 800 пикселей) Масштаб Крепление Диафрагменное число 2,8 Фокусное расстояние 7,26 мм 7,51 мм Размер экрана 30” - 300” Лампа 210 Вт Входные разъемы 15-контактный видеовход D-Sub - 1 шт., HDMI - 1 шт. Выходные разъемы 15-контактный видеовход D-Sub - 1 шт. Разъемы управления RS-232 - 1 шт., USB типа Mini-B -1 шт. (поддержка

обновления встроенного ПО и дистанционное

управление мышью) Динамик 2 Вт x 1 Совместимость с

видеостандартами

NTSC, NTSC 4,43

PAL, PAL- N, PAL M

SECAM, HDTV (480i/p, 576p, 720p, 1080i/p),

композитное видео Частота развертки

Горизонтальная развертка Вертикальная развертка

Условия окружающей среды

31–100 КГц

24 - 120 Гц

При эксплуатации:

Температура: 0...40°C

Влажность: 10%-90%

При хранении:

Температура: -20...60°C

Влажность: 10%-90% Электропитание 100-240 В, 50/60 Гц, 2,6 А Энергопотребление 275 Вт (макс.) Размеры (Ш x Г х В) 362 x 248 x 116 мм Масса 2,5 кг (5,5 фунта) без крышки кабельной сборки Примечание. Конструкция и характеристики устройства могут изменяться без

уведомления.

Размеры

248

362

116

Винты для крепления на потолке: M4 x 8 (макс. = 8 мм)

Единица измерения: мм

PJD5350LS/PJD5550LWS

PJD5155L/PJD5255L/PJD5555LW

362 мм (Ш) x 231 мм (В) x 109 мм (Г)

231

PJD5350LS/PJD5550LWS

362 мм (Ш) x 248 мм (В) x 116 мм (Г)

362

109

Крепление на потолке

Приложение

Сигнализация светодиодных индикаторов

Индикатор Цветность Состояние Значение

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Синий Сплошной

Красный Выкл.

Синий Мигает

Красный Выкл.

Синий Мигает

Красный Выкл.

Синий Сплошной

Красный Выкл.

Синий Сплошной

Красный Выкл.

Синий Сплошной

Красный Мигает

Синий Сплошной

Красный Выкл.

Красный Мигает

Обычное энергопотребление в режиме ожидания.

(Функция отсутствует в серии PJD5).

Низкое энергопотребление в режиме ожидания.

Проектор включается

Обычная работа

Выключение

При возникновении проблем с вентиляторами проектор выключается.

Срок эксплуатации лампы истек, ее необходимо заменить как можно скорее. Лампа будет работать вплоть до отказа. Смените лампу. Если лампа выключена, то неисправен балласт.

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Индикатор питания

Индикатор температуры

Индикатор лампы

Синий Мигает 1. Слишком высокая температура.

Лампа будет отключена. Вентилятор

Красный Мигает

охлаждает лампу. Или

Красный Выкл.

2. Процесс охлаждения не будет выполнен, если проектор был выключен и сразу включен.

Синий Мигает

Красный Выкл.

Не удалось включить лампу. Если температура слишком высокая, вентиляторы остудят лампу.

Красный Сплошной

Синий Сплошной

Красный Сплошной

Ошибка запуска цветового круга

Красный Сплошной

Режимы совместимости

Поддержка 3D сигнала для входа ПК

Разрешение

640 x 480

720 x 400 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 75 67,5 108

1280 x 720

1280 x 768 59,87 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 60,015 47,712 85,5

1440 x 900 59,887 55,935 106,500 1400 x 1050 59,978 65,317 121,750 1600 x 1200 60 75 162,000 1680 x 1050 59,954 65,29 146,25 1920 x 1200 59,95 74,038 154,000

640 x 480, 67

Гц

832 x 624, 75

Гц

1024 x 768,

75 Гц

1152 x 870,

75 Гц

Частота

строк (кГц)

59,94 31,469 25,175

72,809 37,861 31,500

75 37,5 31,500

85,008 43,269 36,000

60,317 37,879 40,000 72,188 48,077 50,000

75 46,875 49,500

85,061 53,674 56,250

119,854 77,425 83,000

60,004 48,363 65,000 70,069 56,476 75,000 75,029 60,023 78,750 84,997 68,667 94,500

119,989 97,551 115,5

60 45 74,250

120 90,000 148,500

59,81 49,702 83,500

74,934 62,795 106,500

84,88 71,554 122,500

119,909 101,563 146,25

60,02 63,981 108,000 75,025 79,976 135,000 85,024 91,146 157,500

60 60 108,000

85,002 85,938 148,500

66,667 35 30,240

74,546 49,722 57,280

75,02 60,241 80,000

75,06 68,68 100,000

Частота

кадров (Гц)

Частота

пикселизации

(МГц)

покадровый

◎◎◎

◎ ◎◎◎

◎

◎◎◎ ◎ ◎◎◎ ◎◎◎

◎

сверху

вниз

◎◎

◎◎ ◎◎ ◎◎ ◎◎ ◎◎ ◎◎

горизонтальная

стереопара

• Показанная выше синхронизация может не поддерживаться в связи с ограничениями файла EDID и графического адаптера VGA. Возможно, что не все значения синхронизации можно выбрать.

• Сигналы 120 Гц поддерживаются только в режиме чередования кадров.

Поддержка синхронизации для компонентного-YPbPr входа

Синхронизация Разрешение

480i* 720 x 480 59,94 15,73 13,5

480p* 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27

720/50p 1280 x 720 50 37,5 74,25

720/60p* 1280 x 720 60 45,00 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Частота

кадров (Гц)

Частота

строк (кГц)

Частота

пикселизации

(МГц)

•*Поддержка синхронизации 3D сигнала в формате чередования кадров.

• При воспроизведении сигнала 1080i (1125i) с 60 Гц или 1080i (1125i) с 50 Гц возможна легкая вибрация изображения.

Устранение неполадок

Перед отправкой проектора в ремонт ознакомьтесь со списком неполадок и методами их устранения ниже. Если проблему устранить не удается, обратитесь к продавцу или в сервисный центр. См. также раздел "Сигнализация светодиодных индикаторов".

Проблемы при включении

Индикаторы не горят:

• Убедитесь, что кабель питания надежно подключен к проектору, а вилка кабеля — к работающей розетке.

• Повторно нажмите кнопку включения питания.

• Отключите шнур питания и подождите некоторое время, затем вновь подключите шнур питания и нажмите кнопку включения.

Проблемы с изображением

Отображается сообщение о поиске источника:

• Нажмите на кнопку Источник, чтобы выбрать активный источник сигнала.

• Убедитесь, что устройство-источник сигнала включено и подключено к проектору.

• При подключении компьютера убедитесь, что видеовыход ноутбука включен.

Дополнительные сведения см. в документации компьютера.

Изображение не в фокусе:

• При отображении экранного меню настройте изображение с помощью кольца фокусировки. (Размер изображения не должен меняться; если размер меняется, вы вращаете кольцо увеличения, а не фокусировки.)

• Убедитесь, что объектив проектора не требует чистки.

• При подключении к компьютеру изображение мерцает или нестабильно:

• Нажмите на кнопку Меню, зайдите в ДИСПЛЕЙ и отрегулируйте Фаза или Размер по горизонт..

Проблемы с пультом ДУ

Пульт ДУ не работает:

• Убедитесь, что приемник сигналов ПДУ на передней панели проектора не блокирован. Используйте пульт ДУ в пределах радиуса его действия.

• Направляйте пульт ДУ на экран или на переднюю панель проектора.

• Располагайте пульт ДУ так, чтобы он находился преимущественно перед передней частью проектора, а не сбоку.

Команды и конфигурация порта RS-232

Перечень проводников

C1 ЦВЕТ C2

1 Черный 1 2 Коричневый 3 3 Красный 2 4 Оранжевый 6 5 Желтый 5 6 Зеленый 4 7 Синий 8 8 Фиолетовый 7 9 Белый 9

КОРПУС DW КОРПУС

9-штырьковый разъем D-Sub

11 CD 2RXD 3TXD 4DTR 5GND 6DSR 7RTS 8CTS 9RI

Скорость двоичной передачи (бод) 115200 бит/с

Размер данных 8 бит

Проверка четности Нет

Стоповые биты 1 бит

Контроль передачи Нет

Функция Состояние Операция cmd

Питание

Сброс всех настроек

Сброс цветовых настроек

Начальный экран

Быстрое включение

Режим высокогорья

Режим лампы

Сообщение

Положение проектора

Включение

Запись

Чтение

Запись

Чтение Статус заставки

Запись

Чтение

пись

За

Чтение

Запись

Чтение

Запись

Чтение

Запись

Чтение

питания Выключение

питания Статус включения (Вкл./Выкл.)

Выполнить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F

Выполнить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87

Черный экран 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Синий экран 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Заставка

ViewSonic

Заставка снимком экрана

Отключить заставку

Быстрое отключение питания выкл.

Быстрое отключение питания вкл. Статус Быстрое отключение питания Режим Большая высота Выкл. Режим ольшая высота Вкл. Статус режима Большая высота Обычный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D Экономичный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E Динамический 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F Спящий режим 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70 Статус режима лампы Сообщение Выкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Сообщение Вкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Статус сообщения Спер. - стол 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Сзади на столе 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Сзади на потол 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Спер. - потолок 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Статус положения проектора

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F

Выкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F Покадровый 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80

Объемная синхрон.

Синхр. 3D - Инверт.

Контрастность

Яркость

Соотношение сторон

Автонастройка Выполнить 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63

Положение по горизонтали

Положение по вертикали

Запись

Чтение

Запись

Чтение

Запись

Чтение

Запись

Чтение Яркость

Запись

Чтение

Запись

Чтение

Запись

Чтение

Упаковка кадров 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81 Вертикальная

стереопара Гор . стереопара 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83 Статус Объемная синхрон. Выкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F Вкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80 Статус Синхр.

3D - Инверт. Уменьшить

контрастность Увеличить контрастность Коэффициент

контрастности Уменьшить

яркость Увеличить яркость

Автоматический выбор формата

Соотношение сторон 4:3

Соотношение сторон 16:9

Соотношение ст

орон 16:10

Соотношение сторон Анаморфное

Соотношение сторон Шир. Соотношение сторон

Сдвинуть вправо по горизонтали

Сдвинуть влево по горизонтали Положение по горизонтали Сдвинуть вверх по вертикали Сдвинуть вниз по вертикали Считать положение по вертикали

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x06 0x68

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66

Теплота цвета

Пустой экран

Трапецеидаьное искажение по вертикали

Трапеция-По горизонтали

Цветовой режим

Основной цвет

Оттенок

Насыщенность

цветовая температура Теплая

цветовая температура

Запись

Чтение

Запись

Чтение

Запись

Чтение Статус Трапеция

Запись

Чтение Статус Трапеция

Запись

Чтение

Запись

Чтение

Запись

Чтение Оттенок

Запись

Чтение Насыщенность

Обычная цветовая температура

Нейтральная цветовая

температура Холодная Состояние цветовой температуры Пустой экран Вкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Пустой экран Выкл. Статус пустого экрана Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x01 0x8F

Уменьшить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E Увеличить 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x01 0x8F

Макс. яркости 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Кино 0x0 ПК 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D

ViewMatch 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 0x6E

Динамический 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x08 0x71 Статус режима

предварительной настройки Основной красный Основной зеленый Основной синий 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70 Остновной голубой Основной пурпурный Основной желтый 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73 Статус основного цвета Уменьшить оттенок Увеличить оттенок

Уменьшить насыщенность Увеличить насыщенность

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x31 0x8F

6 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71

Уровень

Стоп-кадр

Источник входного сигнала

Быстрый автопоиск

Откл. звук

Громкость

Уменьшить

Запись

Чтение Уровень

Запись

Чтение Статус стоп-кадра

Запись

Чтение Источник

Запись

Чтение

Запись

Чтение

Запись

Чтение Громкость

уровень Увеличить уровень

Стоп-кадр вкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Стоп-кадр выкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F

Источник сигнала

VGA Источник сигнала

VGA2 Источник сигнала

HDMI Источник сигнала HDMI2

Источник сигнала композитный

Источник сигнала

SVIDEO

Ускоренный автопоиск Вкл.

Ускоренный автопоиск Выкл. Статус ре ускоренного автопоиска Звук отключен 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Звук включен 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Статус отключения звука Увеличить уровень громкости Уменьшить уровень громкости

жима

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71

0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x06 0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62

0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64

Запись

Язык

Чтение Язык

Запись Часы работы лампы

Формат HDMI

Диапазон HDMI

CEC

Статус ошибки Чтение

Brilliant Color

Чтение

Запись

Чтение

Запись

Чтение

Запись

Чтение Статус CEC

Запись

Чтение

English 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 Deutsch 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 Italiano 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A Svenska 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B Nederlands 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6D

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 Polski 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 Suomi 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73 Indonesia 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00

0x62

Сбросить счетчик ресурса лампы

Время эксплуатации лампы в часах

RGB 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 YUV 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86

Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Статус формата

HDMI

Расширенный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Обычный 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87 Авто 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88 Статус диапазона

HDMI

Отключено 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 Вкл 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89

Считать статус ошибки

Brilliant Color 0 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Brilliant Color 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E Brilliant Color 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F Brilliant Color 3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70 Brilliant Color 4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71 Brilliant Color 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72 Brilliant Color 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Brilliant Color 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Brilliant Color 8 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75 Brilliant Color 9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76 Brilliant Color 10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77 Состояние Brilliant

Color

0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01

0x63

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28

0x86

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29

0x87

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B

0x89

0x0

7 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D

0x66

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F

0x6E

Коды команд пульта ДУ

Тип экрана

Растягивание

Клавиша пульта ДУ

Запись

Чтение

Запись

Чтение

Запись

Чтение

Запись

код 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 код 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 код 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 код 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 код 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4 код 6 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5 код 7 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6 код 8 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7 Состояние кодов

команд пульта ДУ Цвет экрана выкл. 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F Школьная доска 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x01 0x90

Greenboard 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x02 0x91

Белая доска 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x03 0x92 Состояние цвета экрана Растягивание

выкл. Растягивание 1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x01 0x91 Растягивание 2 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x02 0x92 Растягивание 3 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x03 0x93 Растягивание 4 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x04 0x94 Растягивание 5 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x05 0x95 Состояние

растягивания Меню 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Выход 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Вер 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Низ 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Влево 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Вправо 0x0 Источник 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56 Ввод 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67 Авто 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A Моя кнопка 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x11 0x63

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x048

0xA1

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x32

0x90

0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x33 0x00 0x90

0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x33

0x91

2 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60

Таблица кодов ИК-управления

Power

COMP1 COMP2 HDMI

Source

Enter

Menu 3D Exit

PgUp

Mouse

Pattern

Blank

PgDn

ID set 1 2

345

678

Eco

Mode

Color Mode

RCP01051

Auto

Sync

Системный код: 83F4 Формат: NEC

Кнопка Формат Байт 1 Байт 2 Ьайт 3 Байт 4

Стоп-кадр NEC X3 F4 03 FC

Следующая страница NEC X3 F4 05 FA

Предыдущая страница NEC X3 F4 06 F9

Пустой экран NEC X3 F4 07 F8

Автосинхронизация NEC X3 F4 08 F7

Вверх NEC X3 F4 0B F4

Вниз NEC X3 F4 0C F3

Влево NEC X3 F4 0E F1

Вправо NEC X3 F4 0F F0

Цветовой режим NEC X3 F4 10 EF

Соотношение сторон NEC X3 F4 13 EC

Отключение звука NEC X3 F4 14 EB

Ввод NEC X3 F4 15 EA

Включение питания NEC X3 F4 17 E8

Увеличение NEC X3 F4 32 CD

Таймер презентации NEC X3 F4 27 D8

Выход NEC X3 F4 28 D7

D. ECO

(Экономичный режим)

Меню NEC X3 F4 30 CF

Mouse NEC X3 F4 31 CE

Мышь, влево NEC X3 F4 36 C9

Мышь, вправо NEC X3 F4 37 C8

Источник NEC X3 F4 40 BF VGA (ПК) NEC X3 F4 41 BE

Шаблон NEC X3 F4 55 AA

Моя кнопка NEC X3 F4 56 A9

HDMI NEC X3 F4 58 A7

Громкость + NEC X3 F4 82 7D

Громкость - NEC X3 F4 83 7C Блокировка кнопок NEC X3 F4 8E 71 Идентификатор ДУ NEC X3 F4 96 69

NEC X3 F4 2B D4

Код адреса

Код 183F4 Код 293F4 Код

3A3F4

Ко

д 4B3F4 Код 5C3F4 Код 6D3F4 Код 7E3F4 Код 8F3F4

Служба поддержки

Для получения технической поддержки или технического обслуживания изделия см. информацию, приведенную в таблице ниже, или обратитесь с организацией, в которой Вы приобрели монитор.

ПРИМЕЧАНИЕ: Вам будет нужен серийный номер монитора.

Страна или регион

Россия www.viewsoniceurope.com/ru/

Беларусь (Русский)

Латвия (Русский)

Веб-сайт Tелефон Электронной почте

www.viewsoniceurope.com/ru/

www.viewsoniceurope.com/ ru/support/call-desk/

service_ru@viewsoniceurope.com

service_br@viewsoniceurope.com

service_lv@viewsoniceurope.com

Ограниченная гарантия

Монитор Viewsonic

Область действия гарантии:

В течение гарантийного срока корпорация ViewSonic гарантирует отсутствие в своих изделиях дефектов в материалах и изготовлении. Если в течение гарантийного срока в изделии будут обнаружены дефекты в материалах и изготовлении, корпорация ViewSonic по своему усмотрению отремонтирует или заменит изделие на аналогичное. Заменяемое изделие или детали могут содержать отремонтированные или восстановленные детали и компоненты.

Ограниченная общая гарантия на три (3) года

С ограничением в один (1) год для Северной и Южной Америки: Три (3) года гарантии на все детали, за исключением лампы, три (3) года на работу и один (1) год на оригинальную лампу с даты первоначальной покупки. Другие страны и регионы: свяжитесь с местным дилером или местным офисом ViewSonic на счет информации о гарантии.

Ограниченная гарантия на один (1) год при интенсивной эксплуатации:

При интенсивной эксплуатации, когда проектор используется ежедневно в среднем свыше четырнадцати (14) часов, Северная и Южная Америка: Один (1) год гарантии на все детали, за исключением лампы, один (1) год на работу и девяносто (90) дней на оригинальную лампу с даты первоначальной покупки; Европа: Один (1) год гарантии на все детали, за исключением лампы, один (1) год на работу и девяносто (90) дней на оригинальную лампу с даты первоначальной покупки. Другие страны и регионы: свяжитесь с местным дилером или местным офисом ViewSonic на счет информации о гарантии. Гарантия на лампу зависит от условий, проверки и утверджения. Применяется только для установленных ламп производителя. Все спомагательные лампы, купленные отдельно, имеют

гарантию 90 дней.

Субъект гарантии:

Гарантия распространяется только на первого конечного покупателя.

Гараетия не распространяется на следующие случаи:

1. Любое изделие с испорченным, измененным или удаленным серийным номером.

2. Повреждение, ухудшение работы или неисправность, явившиеся следствием следующих обстоятельств:

a. Аварии, неправильного, небрежного, злоумышленного или злонамеренного

использования; пожара, наводнения, удара молнии и других стихийных бедствий, неразрешенной модификации изделия или несоблюдения инструкций производителя.

b. Эксплуатация устройства с несоблюдением указанных технических параметров.

c. Эксплуатация устройства не по назначению или в ненадлежащих рабочих условиях.

d. Ремонта или попытки ремонта лицами, не имеющими разрешения от компании

ViewSonic.

e. Порчи изделия при транспортировке.

f. Установки, монтажа или демонтажа изделия.

g. Внешних причин, например колебаний напряжения или отключения напряжения в

электросети.

h. Использования устройств или комплектующих, с характеристиками не отвечающими

спецификациям ViewSonic.

i. Естественного износа или старения.

j. Других причин, не являющихся дефектом изделия.

3. Расходы на услуги по демонтажу, установке, транспортировке в один конец, страхованию и настройке.

Обращение за обслуживанием:

1. Для получения информации о порядке гарантийного обслуживания обращайтесь в отдел обслуживания клиентов компании ViewSonic (см. страничку обслуживания клиентов). При этом потребуется сообщить серийный номер изделия.

2. Для получения гарантийного обслуживания необходимо предоставить (a) чек с датой первичной покупки, (b) свою фамилию, (c) свой адрес, (d) описание неисправности и (e) серийный номер изделия.

3. Доставьте или отправьте изделие оплаченной посылкой в заводской упаковке в сервисный центр, уполномоченный корпорацией ViewSonic, или в корпорацию ViewSonic.

4. За дополнительной информацией или адресом ближайшего сервисного центра ViewSonic обращайтесь в корпорацию ViewSonic.

Ограничение подразумеваемых гарантий:

Не предоставляется никаких гарантий, ьудь то явных или подр, выходящих эа пределы данного описания, включая дразумеваемые гарантии пригодности к продаже и соответствия определенному назначению.

Ограничение возмещаемого ущерба:

Ответственность корпорации ViewSonic ограничивается стоимостью ремонта или замены изделия. Корпорация ViewSonic не несет ответственности за:

1. Повреждения другого имущества, связанные с неисправностью данного изделия, убытки, связанные с неудобством, невозможностью использования изделия, потерей времени, упущенной выгодой, упущенной возможностью, потерей деловой репутации, ущербом деловым отношениям или другие коммерческие убытки, даже если было получено уведомление о возможности таких убытков.

2. Любые другие убытки, независимо от того, были ли они второстепенными, побочными или какими-либо другими.

3. Любые претензии, предъявляемые пользователю третьими лицами.

4. Ремонт или попытка ремонта лицом, не уполномоченным корпорацией ViewSonic.

Действие законодательства штатов (государств):

Данная гарантия предоставляет Вам конкретные юридические права. Вы можете иметь также и другие права, которые могут быть различными в разных штатах (государствах). В некоторых штатах (государствах) не допускается исключение подразумеваемых гарантий и/или косвенных

убытков, поэтому приведенные выше ограничения к Вам могут не относиться.

Продажа за пределами США и Канады:

За информацией по условиям гарантии и обслуживания изделий ViewSonic за пределами США и Канады обращайтесь в корпорацию ViewSonic или к местному дилеру корпорации ViewSonic. Срок гарантии на данное изделие в Китае (за исключением Гонг Конг, Макао и Тайвань) зависит от условий, указанных в гарантии технического обслуживания. Подробная информация о гарантии для пользователей из Европы и России находится на вебсайте www.viewsoniceurope.com в разделе Поддержка/Гарантия.

Projector Warranty Term Template In UG VSC_TEMP_2005

Viewsonic PJD5155L, PJD5255L, PJD5555LW, PJD5350LS, PJD5550LWS User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Введение

Характеристики проектора

Комплектация

Общий вид проектора

Использование устройства

Панель управления

Порты подключения

Пульт дистанционного управления

Установка батарей

Управление с помощью пульта ДУ

Подключение

Подключение компьютера или монитора

Подключение видеоисточников

Использование

Включение и выключение проектора

Регулировка высоты проектора

Регулировка увеличения и фокусировки проектора

Регулировка размера изображения проекции

Защита проектора

Кнопки управления блокировкой

Установка таймера презентации

Использование меню

Обслуживание

Чистка объектива

Чистка корпуса проектора

Установка пылеулавливающего фильтра (дополнительная принадлежность)

Установка крышки кабельной сборки (дополнительная принадлежность)

Замена лампы

Технические характеристики

Размеры

Крепление на потолке

Приложение

Сигнализация светодиодных индикаторов

Режимы совместимости

Устранение неполадок

Команды и конфигурация порта RS-232

Таблица кодов ИК-управления
