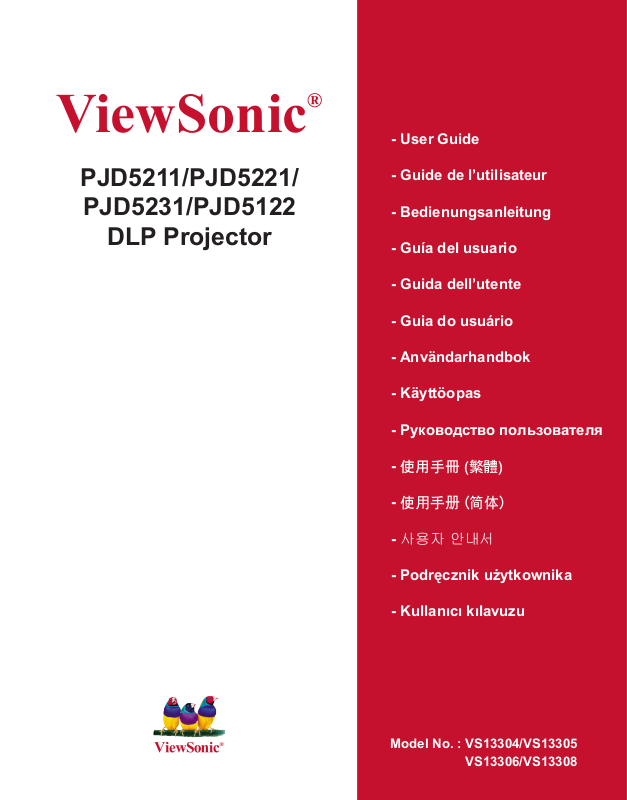

ViewSonic PJD5211, PJD5221, PJD5231, PJD5122 User Manual

ViewSonic

®

- User Guide

PJD5211/PJD5221/

PJD5231/PJD5122

DLP Projector

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手冊 (簡體)

- 사용자 안내서

- Podręcznik użytkownika

- Kullanιcι kιlavuzu

Model No. : VS13304/VS13305
VS13306/VS13308

電磁相容資訊

FCC 聲明

本產品符合 FCC 規定的第 15 部份。操作時有以下兩種情況：(1) 本裝置可能不會造成有害的干
擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。

本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提供合理
的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量，
因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特
定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，( 可透過開、關設
備判定 )，建議使用者嘗試以下方法消除干擾：

•重新調整或放置接收天線。

•增加設備與無線接收設備的距離。

•將本設備連接到與接收器不同的電源插座上。

•請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。

警告 : 進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。

適用於加拿大

本 B 級數位裝置符合加拿大 ICES-003。

•

•

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE 歐洲國家聲明

本裝置符合 ( 電磁相容指令 ) EMC Directive 2004/108/EC 及 ( 低電壓指令 ) Low Volt­age Directive 2006/95/EC。

以下資訊僅適用於歐盟（EU）成員國：

右側所示的符號符合《廢電子電機產品 (WEEE) 指令 2002/96/EC》之規定。

凡標有此符號的產品不得作 城市廢品加以處理，而必須按照當地有關法律利用貴國或貴
地區的廢品回收及收集系統而加以處理。

如果本設備使用電池、充電電池或鈕扣電池，則會標示化學符號Hg、Cd或Pb，代表電池
的重金屬含量為0.0005%以上的汞、0.002%以上的鎘或0.004%以上的鉛。

i

RoHS

本產品係根據歐盟議會與理事會 (European Parliament and the Council ) 之 Directive 2002/95/
EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS 危害物質禁用
指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，TAC) 對於一些物質最大
濃度的規範，如下所示：

鉛 (Pb) 0.1% < 0.1%

汞 (Hg) 0.1% < 0.1%

鎘 (Cd) 0.01% < 0.01%

六價鉻 (Cr6+) 0.1% < 0.1%

多溴聯苯 (PBB) 0.1% < 0.1%

多溴聯苯醚 (PBDE) 0.1% < 0.1%

上述某些產品元件在 RoHS 排除條款下得以免除，範圍如下：

排除元件範例：

1. 每支省能源精緻型螢光燈 ( 即省電燈泡 ) 中不超過 5 mg 的汞，以及未在 RoHS 排除條款中特
別提到之其他燈泡 / 燈管內的汞。

2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中的鉛。

3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。

4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分配元素的
鉛 ( 此處的含量指重量 )。

符合性聲明

物質 最大允許濃度 實際濃度

ii

版權聲明

版權所有

Macintosh 與 Power Macintosh 是 Apple Inc. 的註冊商標。
Microsoft 、Windows、Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與其他國
家的註冊商標。
ViewSonic、三 隻鳥標 誌、OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註

冊商標。
VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 是 VESA 的商標。

PS/2、VGA 和XGA 是International Business Machines Corporation 的註冊商標。
免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供本資
料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的利益，
ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊如有修改，恕
不另行通知。
未經ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、翻版
或傳送此文件。

©

ViewSonic

®

Corporation, 2010。保留所有權利。

產品註冊

為滿足您將來之需並讓您在第一時間內收到任何額外的產品資訊，請在以下網際網路位址註冊
您的產品：www.viewsonic.com。您也可以使用 ViewSonic 精靈光碟列印註冊表，填寫後請將其
郵寄或傳真至 ViewSonic。

使用者紀錄

產品名稱 :

機型 :
文件編號 :
序號 :
購買日期 :

PJD5211/PJD5221/PJD5231/PJD5122
ViewSonic DLP Projector
VS13304/VS13305/VS13306/VS13308
PJD5211_5221_5231_5122_UG_TCH Rev. 1A 02-23-10
__________________________________________________
__________________________________________________

本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。

1

目錄

重要安全說明..........3

介紹..................5

投影機功能..................... 5

包裝盒內容..................... 6

投影機外視圖................... 7

控制項與功能................... 8

安裝投影機...........11

選擇一個合適的位置............ 11

投影尺寸...................... 12

連線.................13

連接電腦或顯示器.............. 13

連接視訊來源裝置.............. 15

操作.................19

啟動投影機.................... 19

使用功能表.................... 20

使用密碼功能.................. 21

切換輸入訊號.................. 23

調整影像...................... 24

放大和搜尋細部................ 26

選擇縱橫比.................... 26

將影像最佳化.................. 28

隱藏畫面...................... 31

鎖定控制鍵.................... 31

鎖定影像...................... 32

在高海拔環境中使用............ 32

將投影機功能表的顯示個人化....32

關閉投影機.................... 33

操作功能表.................... 34

維護 ................ 41

維護投影機 ................... 41

燈泡資訊 ..................... 42

疑難排解 ............ 48

規格 ................ 49

投影機規格 ................... 49

尺寸 ......................... 50

天花板安裝 ................... 50

時序表 ....................... 50

版權資訊 ............ 52

附錄 ................ 53

IR 控制表 .................... 53

RS232 指令表 ................. 53

2

目錄

重要安全說明

本投影機經設計完成及測試通過，符合資訊科技設備的最新安全標準。然而，為確
保您安全地使用本產品，請務必遵循本手冊的指示與產品本身所標示的指示。

安全注意事項

1. 操作投影機之前，請先閱讀本使用手冊。請妥善保存本手冊，以備將來做參考
用。

2. 操作時請勿直視投影機鏡頭。強烈的光束可能會損害您的視力。

3. 有關維修問題，請洽詢合格的維修人員。

4. 投影機的燈泡亮起時，請務必打開鏡頭蓋。

5. 有些國家的電壓不穩定。本投影機所設計安全操作的電壓區間為 100 至 240 伏

特交流電，但如果發生斷電或功率驟然起伏達 ±10 伏特則無法正常運作。如果
在主電壓可能會波動或中斷的區域使用本投影機，建議您經由穩壓器、雷擊突

波保護器或不斷電系統 (UPS) 連接電源。

6. 當投影機在運作中時，請勿讓任何物品擋住投影的鏡頭，因為這樣可能會使得
該物品遇熱變形甚至造成火災。如果要暫時關閉燈泡，請按投影機或遙控器上
的「Blank」按鈕。

7. 操作期間燈泡會變得很燙。所以在更換燈泡之前，請先讓投影機冷卻約 45 分
鐘。

8. 請勿使用超過使用期限的燈泡。使用超過使用期限的燈泡可能會導致爆炸。

9. 投影機插頭如果尚未拔下，請勿更換燈泡或任何電子零件。

10. 請勿將投影機放置在不平穩的手推車、架子或桌子上。否則投影機可能會掉

落，造成嚴重損害。

11. 請勿嘗試拆卸此投影機。因內部有許多帶電的零件，其高壓電流可能會造成人
員的傷亡。使用者唯一可自行更換的部分，是擁有專用移除式護蓋的燈泡。

請勿在任何狀況下打開或移除其他部分的護蓋。有關維修問題，請洽詢合格的
專業維修人員。

12. 請勿將本投影機放置在下列任何環境中。

- 不通風或密閉場所。離牆面至少要有 50 公分的距離，且投影機周圍空氣要

流通。

- 過熱場所，例如：車窗緊閉的車內。

- 潮濕、多塵或煙霧瀰漫的場所可能會污染光學元件，縮短投影機的使用壽命，

並使投影的影像變黑。

- 靠近火災警報器的場所。

- 周圍溫度超過 40°C / 104°F 的地點。

- 海拔超過 3000 公尺 (10000 英呎 ) 的位置。

13. 請勿阻塞通風口。如果通風口嚴重阻塞而使投影機內部過熱，可能會引起火

災。

- 請勿將投影機放置於毯子、寢具或其他柔軟物品的表面上。

- 請勿用布或其他物品覆蓋投影機。

- 請勿將易燃物放在投影機附近。

14. 操作時請將投影機置於平坦、水平的表面。

- 如果左右傾斜超過 10 度、前後超過 15 度，請勿使用投影機。使用投影機時，

如果將投影機擺放在不平的位置上，可能會導致燈泡故障或損壞。

15. 請勿將投影機直立擺放。因投影機可能會不穩摔落，導致人身傷害或投影機
損壞。

重要安全說明

3

16. 請勿踩在投影機上，或在上面放置任何物品。因為這樣可能會導致投影機損
壞，還可能造成意外及人身傷害。

17. 請勿將液體放在投影機附近或放在投影機上。液體如果濺到投影機內，可能導
致投影機故障。投影機如果不慎弄濕，請拔除牆上電源插座的插頭，並致電您
當地的服務中心，安排投影機維修事宜。

18. 投影機可安裝於天花板上，顯示反轉畫面。

請使用合格的天花板安裝工具，並確定投影機已安裝牢固。

19. 當使用投影機時，您也許會在通風口附近感覺到些微的熱風與氣味。此乃正常
現象，並不是產品有瑕疵。

20. 請勿使用防盜握把進行運輸或安裝。此握把僅能搭配市售的防盜纜線一起
使用。

將投影機安裝於天花板的安全指示

為了讓您在使用本投影機時能擁有愉快的使用體驗，我們必須要求您注意下列的安
全注意事項，以免造成人身或財產上的損失。

如果您想將投影機安裝在天花板上，我們建議您使用大小適中的投影機天花板安裝
套件，並請確認安裝方式是否安全。

如果因為使用不適當的投影機天花板安裝套件，因而使用了力距或長度不正確的螺
絲來加以固定，投影機很可能會從天花板掉落，而造成安全風險。

您可以從購買投影機的地方購買投影機天花板安裝套件。此外，同時建議您另外購
買一條與 Kensington 防盜鎖相容的防盜纜線，並將防盜纜線的一端連接到投影機上

的 Kensington 防盜鎖槽中，然後再將另一端連接到天花板安裝支架的基座上。這樣
可以作為第二個固定投影機的機制，以免天花板支架的安裝處不小心鬆脫。

4

重要安全說明

介紹

投影機功能

本投影機整合高效能的光學引擎投影技術和人性化的設計，提供可靠且容易使用的
功能。

本投影機提供下列功能。

• 畫面顏色校正功能可讓影像投影在數種預設顏色的牆面上

• 快速自動搜尋的功能可加速訊號偵測的過程

• 多達 8 組影像模式，提供您各種不同場合的投影用途

• 可選擇的快速冷卻功能讓投影機在短時間內冷卻

• 自動調整鍵可顯示最佳影像品質

• 數位梯型失真修正功能可修正變形影像

• 可調整的色彩平衡控制功能以符合資料 / 影像投影用途

• 高亮度投影燈泡

• 可顯示 1,670 萬色

• 多國語言的 OSD 功能表

• 可切換到經濟模式，以降低電力消耗

• HDTV 色差端子相容性 （YP

• 高品質手動變焦鏡頭

• 投射影像的亮度將視周圍環境光線條件、所選擇輸入訊號的對比度 / 亮度設定值之不同而有差異，

且與投影距離成比例。

• 投影機燈泡的亮度會隨著使用時間而逐漸衰弱，也會因燈泡製造商的規格而有所不同。此乃正常

現象，請放心使用。

bPr）

介紹

5

包裝盒內容

請小心打開產品包裝盒，並且詳細檢查下列所有產品配件是否齊全。若有任何產品
配件遺失，請儘速與購買本產品的經銷商聯絡。

標準配件

所提供的配件適用於購買所在地區，且可能會與手冊上的圖片有所不同。

投影機 電源線

多國語言的使用手冊光碟 快速使用指南 遙控器和電池

在使用遙控器之前，請先拉出墊片。

VGA 訊號線

選購配件

1. 天花板安裝支架

2. 更換燈泡

3. 軟質手提包

6

介紹

投影機外視圖

正面 / 上面

1

2

3

4

後側 / 底部

8

9

1. 外部控制面板
（如需詳細資訊，請參閱第 8 頁

的 「投影機和遙控器」。）

2. 通風口 （熱空氣散熱）

3. 快速調整腳座按鈕

4. 鏡頭護蓋

5. 對焦圈及縮放圈

6. 前方紅外線遙控感應器

7. 投影鏡頭

8. AC 電源線插座

9. RS-232 控制埠

10. RGB 訊號輸出插孔

5

11. RGB （電腦） / 視訊色差端子

6

7

（YPbPr/YCbCr）訊號輸入插孔 1

12. RGB （電腦） / 視訊色差端子
（YPbPr/YCbCr）訊號輸入插孔 2

13. 視訊輸入插孔

14. S-Video 輸入插孔

15. 音訊訊號輸入插孔

1714131110

15 1612

16. 音訊訊號輸出插孔

17. Kensington 防盜鎖槽

18. 快速調整腳座

19. 燈泡護蓋

20. 後調整腳座

21. 防盜握把

21

用於連接市售的防盜纜線。

18 20

警告

• 本裝置必須接地。

• 安裝產品時，請在固定線路中使用可立即使用的中斷裝置，或將電源插頭插入產品附近方便取得的插

座中。如果使用產品時發生故障，請中斷裝置且將電源切斷，或拔出電源插頭。

19

介紹

7

控制項與功能

I

I

投影機和遙控器

1

2

3

4

5

6

7

8

6

1. 對焦圈
調整所投射影像的焦距。如需詳細資
訊，請參閱第 25 頁的 「微調影像尺寸

和清晰度」。

2. 縮放圈
調整影像的大小。如需詳細資訊，請參

閱第 25 頁的 「微調影像尺寸和清晰

度」。

3. TEMP （溫度指示燈）
如果投影機溫度過高，警示燈會亮紅

燈。如需詳細資訊，請參閱第 47 頁的

「指示燈」。

4. POWER （電源指示燈）
投影機操作時指示燈會亮起或閃爍。如

需詳細資訊，請參閱第 47 頁的 「指示

燈」。

14

5

15

9

10

11

12

13

16

17

18

19

5. 電源
開啟投影機或切換成待機模式。如需

詳細資訊，請參閱第 19 頁的 「啟動

投影機」和第 33 頁的 「關閉投影
機」。

6. 梯形修正 / 方向鍵 （ / 向上， /

向下）

手動修正由投影角度所造成的梯形扭
曲。如需詳細資訊，請參閱第 25 頁的

「修正梯形失真」。

7. 向左 /Blank
隱藏螢幕影像。如需詳細資訊，請參

閱第 31 頁的 「隱藏畫面」。

8. MENU/EXIT

開啟 OSD 功能表。返回上一個 OSD
功能表，離開並儲存功能表設定。如

需詳細資訊，請參閱第 20 頁的 「使

用功能表」。

20

10

21

13

22

23

24

25

8

介紹

9. LAMP （燈泡指示燈）
顯示燈泡狀態。燈亮起或閃爍，表示

燈泡有問題。如需詳細資訊，請參閱

第 47 頁的 「指示燈」。

10. AUTO

自動決定所顯示影像的最佳畫面頻率。
如需詳細資訊請參閱第 24 頁的 「自動

調整影像」。

11. 向右
啟動面板按鍵鎖。如需詳細資訊，請

參閱第 31 頁的 「鎖定控制鍵」。
當 OSD 功能表啟動時，#6、#7 和 #11

按鈕可當作方向鍵，來選擇所需的功
能表項目，並進行調整。如需詳細資
訊，請參閱第 20 頁的 「使用功能

表」。

12. MODE/ENTER

選擇一種可供使用的畫面設定模式。
如需詳細資訊，請參閱第 28 頁的 「選

取影像模式」。

執行選擇的 OSD 功能表項目。

13. SOURCE

顯示來源選項列。如需詳細資訊，請
參閱第 23 頁的 「切換輸入訊號」。

14. Freeze

鎖定投射的影像。如需詳細資訊，請
參閱第 32 頁的 「鎖定影像」。

15. / / /

選擇所需的功能表項目並進行調整。
如需詳細資訊，請參閱第 20 頁的 「使

用功能表」。

16. MENU

開啟 OSD 功能表。

17. Enter

執行選擇的 OSD 功能表項目。

18. 梯形修正按鍵 （ / ）
手動修正由投影角度所造成的梯形扭

曲。

19. Magnify 按鍵 （+、-）
放大或縮小投影影像大小。如需詳細

資訊，請參閱第 26 頁的 「放大和搜

尋細部」。

20. Blank

隱藏螢幕影像。如需詳細資訊，請參
閱第 31 頁的 「隱藏畫面」。

21. 訊號來源選擇鍵 （VGA 1/VGA 2/
Video）

選擇一個顯示輸入來源。

22. Exit

返回上一個 OSD 功能表，離開並儲存
功能表設定。

23.

切換投影機的聲音為開啟與關閉狀
態。

24. Color Mode

選擇一種可供使用的畫面設定模式。
如需詳細資訊，請參閱第 28 頁的

「選取影像模式」。

25. 音量鍵 （+、-）
提高或降低音量。

介紹

9

遙控器有效使用範圍

紅外線 （IR）遙控感應器位於投影機的前方。握
住遙控器時，遙控器必須在紅外線遙控感應器的
30 度角以內，這樣才能正常感應。感應器與遙控
器之間的距離不得超過 8 公尺 （約 26 英呎）。

請確認遙控器與紅外線感應器之間，沒有東西會
阻擋紅外線的傳輸。

更換遙控器電池

1. 拉出電池座。

請依照圖示操作。要拉出電池座時，請將固定卡榫推下並
握住。

2. 將新電池插入電池座。請注意，正極應該
朝外。

3. 將電池座推入遙控器。

大

約

1

5°

1

2

10

注意

• 避免過熱與過度潮濕。

• 若電池更換方式不正確可能會導致電池受損。

• 請務必使用電池製造廠商建議的相同或相等電池進行更換。

• 請依照電池製造廠商說明指示棄置用過的電池。

• 切勿將電池丟入火裡。這樣可能會有爆炸的危險。

• 當電池已耗盡或長時間不會使用到遙控器時，請將電池取出，以免發生電池的酸劑滲漏傷害遙控

器。

介紹

安裝投影機

選擇一個合適的位置

您可根據室內配置與個人喜好，決定安裝方式。請考量您螢幕的尺寸和位置、合適
的電源插座位置、投影機和其它設備之間的位置和距離。

本投影機設計可以下列四種方式安裝：

1. 正放前投
如果選擇此位置，投影機將放在螢幕前方的地

板上。這是放置投影機最普遍的方式，可提供
快速的安裝和可攜性。

2. 倒吊前投
若選取此位置，投影機將倒吊在螢幕前方的天

花板上。

請向您的經銷商購買投影機天花板安裝工具
組，以便將投影機安裝在天花板上。

在開啟投影機之後，請在 「系統設定： 基本 >
投影機位置」功能表中設定 「倒吊前投」。

3. 倒吊後投
若選取此位置，投影機將倒吊在螢幕後方的天

花板上。

請注意，此時需要一個專用的後方投影螢幕及
投影機天花板安裝工具組。

在開啟投影機之後，請在 「系統設定： 基本 >
投影機位置」功能表中設定 「倒吊後投」。

4. 正放後投
如果選擇此位置，投影機將放在螢幕後方的地

板上。

請注意此時需要一個專用的後方投影螢幕。

在開啟投影機之後，請在 「系統設定： 基本 >
投影機位置」功能表中設定 「正放後投」。

安裝投影機

11

投影尺寸

在計算適當位置前，請先參考第 50 頁的 「尺寸」以了解本投影機鏡頭的中心點位
置。

• 在 4:3 螢幕上顯示 4:3 影像

(b)

(a)

(d)

(c)

(f)

(e)

• 在 4:3 螢幕上顯示 16:9 影像

(a)

(d)

(c)

(f)： 鏡頭中心(e)： 螢幕

(a) 螢幕

大小

[ 吋

（公尺） ]

(b) 投影距離

[ 公尺 （吋） ]

最小 最大 最小 最大

40 (1.0) 1.5 (60) 1.7 (66) 61 (24) 3 (1) 1.5 (60) 1.7 (66) 46 (18) 11 (4)

50 (1.3) 1.9 (75) 2.1 (82) 76 (30) 4 (2) 1.9 (75) 2.1 (82) 57 (23) 13 (5)

60 (1.5) 2.3 (90) 2.5 (98) 91 (36) 5 (2) 2.3 (90) 2.5 (99) 69 (27) 16 (6)

70 (1.8) 2.7 (105) 2.9 (115) 107 (42) 5 (2) 2.7 (105) 2.9 (115) 80 (32) 19 (7)

80 (2.0) 3.0 (120) 3.4 (132) 122 (48) 6 (2) 3.0 (120) 3.4 (132) 91 (36) 21 (8)

90 (2.3) 3.4 (135) 3.8 (148) 137 (54) 7 (3) 3.4 (135) 3.8 (148) 103 (41) 24 (10)

100 (2.5) 3.8 (150) 4.2 (165) 152 (60) 8 (3) 3.8 (150) 4.2 (165) 114 (45) 27 (11)

120 (3.0) 4.6 (180) 5.0 (198) 183 (72) 9 (4) 4.6 (180) 5.0 (198) 137 (54) 32 (13)

150 (3.8) 5.7 (225) 6.3 (247) 229 (90) 11 (5) 5.7 (225) 6.3 (247) 171 (68) 40 (16)

200 (5.1) 7.6 (300) 8.4 (330) 305 (120) 15 (6) 7.6 (300) 8.4 (330) 229 (90) 53 (21)

250 (6.4) 9.5 (375) 10.5 (412) 381 (150) 19 (8) 9.5 (375) 10.5 (412) 286 (113) 67 (26)

300 (7.6) 11.4 (450) 12.5 (495) 457 (180) 23 (9) 11.4 (450) 12.6 (495) 343 (135) 80 (32)

由於光學元件的些許不同，這些數值會有 3% 左右的誤差。如果您要將投影機固定安裝在某個地方，
建議您先使用這台投影機作實際測試，確認其投影尺寸和距離，並參考其光學特性之後再做安裝。
這將會幫助您找到最佳的安裝位置。

(b)

(f)

(e)

4:3 螢幕 16:9 螢幕

(c) 影像

（吋） ]

高度

[ 公分

(d) 高度位

移量

[ 公分

（吋） ]

(a)

(a)

(b) 投影距離

[ 公尺 （吋） ]

(e)

(c)

(d)

(c)

(d)

(f)

(b)

(e)

(f)

(b)

(c) 影像

高度

[ 公分

（吋） ]

(d) 高度

位移量

[ 公分

（吋） ]

12

安裝投影機

連線

將訊號來源連接到投影機時，請務必：

1. 關閉所有裝置的電源，再進行連線。

2. 針對各來源使用正確的訊號連接線。

3. 確認連接線是否接穩。

在底下所顯示的連線中，某些連接線不包含在本投影機的包裝內 （請參閱第 6 頁的 「包裝盒內

容」）。連接線請向電子用品店購買。

連接電腦或顯示器

連接電腦

投影機備有二個 VGA 輸入插孔，讓您可以連接 IBM® 相容電腦或 Macintosh® 電
腦。若要連接至較舊版本的 Macintosh 電腦，您需要使用 Mac 轉接頭。

連接投影機至筆記型電腦或桌上型電腦：

1. 使用提供的 VGA 訊號線並將其中一頭連接至電腦的 D-Sub 輸出插孔。

2. 將 VGA 訊號線另一端，連接至投影機的 COMPUTER IN 1 或 COMPUTER
IN 2 訊號輸入插孔。

3. 如果您想在簡報中使用投影機的 （混合式單聲道）喇叭，請使用合適的音訊連

接線，將一頭接至裝置的音訊輸出插孔，另一頭連接到投影機的 AUDIO IN 插
孔。

4. 如果您想要的話，可以使用另一條適當的音訊連接線，將連接線的一頭接到投
影機的 AUDIO OUT 插孔，並另一頭連接到外接式喇叭 （未隨附）。

一旦連接之後，您就可以使用投影機的 OSD 功能表來控制音訊。

最後的連線圖應該如下圖所示：

筆記型電腦或桌上型電腦

喇叭

或

VGA 訊號線

許多筆記型電腦在連接投影機時，並不會開啟其外接視訊連接埠。通常按 FN + F3 或 CRT/LCD 鍵等
組合鍵可以開啟 / 關閉外部顯示。在筆記型電腦上找標示 CRT/LCD 的功能鍵，或有螢幕符號的按鍵。
同時按住 FN 及標示的功能鍵。請參考您筆記型電腦的使用手冊，以了解組合鍵的使用方式。

音源線

音源線

連線

13

連接顯示器

如果您想要在顯示器及投影螢幕上同時放映簡報，可以依照以下步驟使用 VGA 線連
接投影機的 COMPUTER OUT 訊號輸出連接埠與外接顯示器。

連接投影機至顯示器：

1. 如同第 13 頁的 「連接電腦」所述連接投影機與電腦。

2. 使用合適的 VGA 訊號線 ( 僅提供一條 )，並將一端連接至顯示器的 D-Sub 輸入

插孔。
或者，如果您的顯示器配備有 DVI 輸入插孔，請使用 VGA 到 DVI-A 訊號線並
將訊號線的 DVI 一端連接至視訊顯示器的 DVI 輸入插孔。

3. 然後將訊號線的另一端連接至投影機的 COMPUTER OUT 插孔。

最後的連線圖應該如下圖所示：

顯示器

VGA 至
DVI-A 訊號線

VGA 訊號線

• 只有在投影機已連接 COMPUTER IN 1 或 COMPUTER IN 2 時，才能使用 COMPUTER OUT。

• 如果您想要在投影機為待機模式時使用這種連線方法，請確定 「系統設定： 進階」功能表中的

「開啟 VGA Out」功能已啟動。如需詳細資訊，請參閱第 38 頁的 「開啟 VGA Out」和第 39 頁

的 「音訊設定」。

筆記型電腦或桌上型電腦

或

VGA 訊號線

14

連線

連接視訊來源裝置

您可以將您的投影機連接至有提供下列輸出插孔的視訊來源裝置。

• 色差視訊

• S-Video

• 混合視訊

您可以使用上述的連接方法來連接您的投影機與視訊來源裝置，然而不同的連接方
法會有不同等級的視訊品質。請依照下列說明選用最適用於您的投影機與視訊來源
裝置上連接接頭的方法。

最佳視訊品質

最佳視訊品質的連線方法為視訊色差端子 （不要與混合視訊混淆）。數位電視與
DVD 播放器的最佳輸出訊號為色差視訊，所以只要您的裝置有視訊色差端子，您應
該優先使用這個連線方法，而不是混合視訊。

請參閱第 16 頁的 「連接具有色差端子的視訊來源設備」來了解如何連接投影機與
色差視訊裝置。

較佳視訊品質

S-Video 則提供了一個比混合視訊畫質要好一點的類比視訊訊號。如果您的視訊來源
裝置同時具有混合視訊與 S-Video 輸出的話，您應該優先使用 S-Video。

請參閱第 17 頁的 「連接具有 S-Video 的視訊來源裝置」來了解如何連接投影機與
S-Video 設備。

普通視訊品質

混合視訊為一種類比式的視訊訊號，雖然這在您的投影機上不是最佳畫質，但也在
可接受的範圍內。在所敘述的方法中此為最普通的畫質。

請參閱第 18 頁的 「連接具有混合端子的視訊來源設備」來了解如何連接投影機與
混合視訊輸出設備。

連接聲音訊號

此投影機具有一個內建的單聲道喇叭，設計用來在商業的資料簡報中提供基本的聲
音功能。但此喇叭不是設計用來當作家庭劇院或家庭電影院的立體聲音響。任何立
體聲輸入 （如果提供的是立體聲的話）訊號都會經由投影機的喇叭被混合成單聲道
的聲音輸出。

如果您想要的話，可以在簡報中使用投影機 （混合式單聲道）喇叭，也可以將獨立
的擴大喇叭連接到投影機的 Audio Out 插孔中。音訊輸出為混合式的單聲道訊號，

並可透過投影機的音量和靜音設定來控制。

如果您有獨立的音效系統，那麼您應該會想將視訊來源裝置的音效輸出連接到該音
效系統，而不是連接到投影機的單聲道音效。

連線

15

連接具有色差端子的視訊來源設備

檢查您的視訊來源設備是否還有未使用的色差端子視訊輸出插孔：

• 如果有的話請繼續以下的動作。

• 如果沒有的話，您可能需要重新評估連接到裝置的方式。

若要將投影機連接到具有色差端子視訊的來源設備：

1. 利用色差視訊端子與 VGA （D-Sub）連接線將 3 個 RCA 型連接頭，連接到視
訊來源裝置上的色差視訊端子輸出插孔。根據插頭的顏色將其連接至對應的插

孔上；綠色對綠色、藍色對藍色、紅色對紅色。

2. 將色差端子視訊對 VGA （D-Sub）轉換訊號線 （具有 D-Sub 型接頭）的另一
端連接到投影機上的 COMPUTER IN 1 或 COMPUTER IN 2 插孔。

3. 如果您想在簡報中使用投影機的 （混合式單聲道）喇叭，請使用合適的音訊
連接線，將一頭接至裝置的音訊輸出插孔，另一頭連接到投影機的 AUDIO IN

插孔。

4. 如果您想要的話，可以使用另一條適當的音訊連接線，將連接線的一頭接到投
影機的 AUDIO OUT 插孔，並另一頭連接到外接式喇叭。

一旦連接之後，您就可以使用投影機的 OSD 功能表來控制音訊。

最後的連線圖應該如下圖所示：

影音裝置

色差端子視訊對 VGA

喇叭

（D-Sub）轉換訊號線

或

音源線

• 此投影機即使連接了立體聲輸入，但還是僅能夠播放混合式單聲道的聲音。如需詳細資訊，請參

閱第 15 頁的 「連接聲音訊號」。

• 在投影機電源開啟後，如果已經選取正確的視訊來源，但選定的視訊影像並未顯示，請檢查視訊

來源設備是否已開啟且運作正常。此外，也請檢查訊號線是否已正確接妥。

•

VGA-Component 配接器
(ViewSonic P/N: CB-00008906)

音源線

16

連線

連接具有 S-Video 的視訊來源裝置

檢查一下您的視訊來源設備，看看有沒有尚未使用的 S-Video 輸出插孔可供使用。

• 如果有的話請繼續以下的動作。

• 如果沒有的話，您可能需要重新評估連接到裝置的方式。

連接投影機與具有 S-Video 的視訊來源設備：

1. 使用 S-Video 訊號線，將其中一端連接至視訊來源裝置的 S-Video 輸出插孔。

2. 將 S-Video 訊號線另一端連接至投影機的 S-VIDEO 插孔。

3. 如果您想在簡報中使用投影機的 （混合式單聲道）喇叭，請使用合適的音訊

連接線，將一頭接至裝置的音訊輸出插孔，另一頭連接到投影機的 AUDIO IN
插孔。

4. 如果您想要的話，可以使用另一條適當的音訊連接線，將連接線的一頭接到投
影機的 AUDIO OUT 插孔，並另一頭連接到外接式喇叭。

一旦連接之後，您就可以使用投影機的 OSD 功能表來控制音訊。

最後的連線圖應該如下圖所示：

影音裝置

喇叭

音源線

S-Video 訊號線

• 此投影機即使連接了立體聲輸入，但還是僅能夠播放混合式單聲道的聲音。如需詳細資訊，請參

閱第 15 頁的 「連接聲音訊號」。

• 在投影機電源開啟後，如果已經選取正確的視訊來源，但選定的視訊影像並未顯示，請檢查視訊

來源設備是否已開啟且運作正常。此外，也請檢查訊號線是否已正確接妥。

• 如果您已使用色差端子連接投影機與此 S-Video 視訊來源設備了，您不需要再使用 S-Video 連接

線來連接兩者當作第二種不必要且畫質較差的連線。如需詳細資訊，請參閱第 15 頁的 「連接視

訊來源裝置」。

音源線

連線

17
