PJD5151/PJD5153/PJD5155/ PJD5250/PJD5253/PJD5255/ PJD5555w_Tiger

DLP Проектор

Руководство пользователя

Номер модели:

VS15871/VS15872/VS15873/ VS15874/VS14115/VS15875/ VS15876

Благодарим вас за выбор продукции

ViewSonic!

Более 25 лет компания ViewSonic является ведущим поставщиком решений для визуализации и стремится превосходить ожидания потребителей в технологическом совершенстве, инновациях и простоте. Компания ViewSonic считает, что ее продукция должна приносить пользу окружающим. Мы уверены, что приобретенное вами изделие ViewSonic будет служить вам безотказно.

Еще раз благодарим Вас за выбор продукции ViewSonic.

Соответствие стандартам

Соответствие требованиям Федеральной комиссии по связи США (FCC)

Данное устройство соответствует требованиям Части 15 Правил FCC. Работа должна соответствовать следующим двум условиям: (1) данные устройства не могут являться источниками вредных помех, и (2) данные устройства должны работать в условиях помех, включая те, которые могут вызывать сбои в работе. Настоящее оборудование прошло испытания, показавшие его соответствие ограничениям, относящимся к части 15 правил Федеральной комиссии по средствам связи для цифровых устройств класса B. Эти ограничения были введены с тем, чтобы в разумных пределах обеспечить защиту от нежелательных и вредных помех в жилых районах. Настоящее оборудование генерирует, использует и может излучать радиоволны, и в случае установки с нарушением правил и использования с нарушением инструкций может создавать помехи на линиях радиосвязи. Однако и в случае установки с соблюдением инструкций не гарантируется отсутствие помех. Если данное оборудование создает вредные помехи при приеме радио- и телевизионных программ, что можно определить путем выключения/выключения данного устройства, пользователю предлагается попытаться устранить помехи, предприняв следующие меры:

• переориентировать или переместить приемную антенну;

• увеличить расстояние между устройством и приемником;

• подключить устройство к электрической розетке или цепи, не используемой для питания приемника;

• проконсультироваться с продавцом или с теле- радиомастером.

Предупреждение: Вы предупреждены, что изменения, не подтвержденные стороной, которая несет ответственность за соответствие требованиям, могут лишить вас права использовать устройство.

Соответствие требованиям Министерства промышленности Канады

CAN ICES-3 (B)/NMB-3(B)

Соответствие СЕ для европейских стран

Устройство соответствует Директиве по электромагнитной совместимости 2004/108/EC и Директиве по низкому напряжению 2006/95/EC.

Данная информация имеет отношение только к странам-участникам Европейского Союза (ЕС):

Данный знак соответствует требованиям директивы 2012/19/EC (WEEE) по утилизации электрического и электронного оборудования. Этот знак означает, что утилизация данного оборудования с израсходованными или негодными батареями или аккумуляторами совместно с неотсортированными городскими бытовыми отходами СТРОГО ЗАПРЕЩЕНА. Утилизация должна осуществляться через существующие системы раздельного сбора и утилизации оборудования. Если на батареях, аккумуляторах или кнопочных батарейных элементах, включенных в состав этого оборудования, показаны символы химических элементов: Hg, Cd или Pb, это означает, что содержание в батарее тяжелых металлов превышает, соответственно: 0,0005% для ртути (Hg), или 0,002% для кадмия (Cd) или 0, 004% для свинца (Pb).

Декларация про соответствие RoHS2

Данный продукт был разработан и произведен в соответствии с Директивой 2011/65/EU Европейского парламента и Совета Европы про ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании (Директива RoHS2), он также соответствует максимальным значениям концентрации, предложенным Техническим Комитетом Адаптации Европейской Комиссии (TAC):

Вещество

Свинец (Pb) 0,1% < 0,1%

Ртуть (Hg) 0,1% < 0,1%

Кадмий (Cd) 0,01% < 0,01%

Гексавалентный хром (Cr

Полиброминатные бифенилы (PBB) 0,1% < 0,1%

Полиброминантные эфиры дифенила (PBDE)

) 0,1% < 0,1%

Предложенная максимальная концентрация

0,1% < 0,1%

Фактическая концентрация

Некоторые компоненты изделий, как указано выше, были освобождены от действия Директивы в соответствии с Приложением III к Директивам RoHS2, как указано ниже:

Примеры освобожденных компонентов:

1. Ртуть во флуоресцентных лампах с холодным катодом и флуоресцентных лампах со внешними электродами (CCFL и EEFL) для специальных задач, в количестве (на лампу) не превышающем:

(1) Короткие лампы (≦500 мм): 3,5 мг на лампу. (2) Средние лампы (＞500 мм и ≦1500 мм): 5 мг на лампу. (3) Длинные лампы (＞1500 мм): 13 мг на лампу.

2. Свинец в стекле электронно-лучевых трубок.

3. Свинец в стекле флуоресцентных трубок, не более 0,2 % по весу.

4. Свинец как легирующая присадка к алюминию, не более 0,4 % по весу.

5. Сплав меди, содержащий до 4 % свинца по весу.

6. Свинец в припоях с высокой температурой плавления (т.е. сплавы на

основе свинца, содержащие по весу 85 % или более свинца).

7. Детали электрических и электронных устройств, содержащие свинец в стекле или керамике, помимо изоляционной керамики в конденсаторах, напр. пьезоэлектрические приборы, или в стеклянную или керамическую соединения матрицы.

iii

Инструкции по безопасной эксплауатации

1. Внимательно прочтите эту инструкцию.

2. Сохраните эту инструкцию для будущего использования.

3. Соблюдайте все предупреждения.

4. Соблюдайте все указания.

5. Не используйте устройство вблизи воды.

6. Для чистки устройства протрите его мягкой сухой тканью.

7. Не перекрывайте вентиляционные отверстия. Устанавливайте в соответствии с

инструкциями производителя.

8. Не устанавливайте вблизи источников тепла, например радиаторов, обогревателей, печей и других генерирующих тепло устройств (включая электрические усилители).

9. В целях безопасности пользуйтесь полярной или заземляющей вилкой питания. Полярная вилка имеет два плоских контакта разной ширины. Заземляющая вилка имеет два контакта питания и заземляющий вывод. Широкий контакт и третий вывод обеспечивают дополнительную безопасность. Если вилка устройства не подходит к вашей розетке, обратитесь к специалисту-электрику для замены устаревшей розетки.

10. Не допускайте, чтобы шнур питания попадал под ноги проходящим людям. Обеспечьте удобный доступ к входным разъемам и точкам выхода кабелей из устройства. Убедитесь, что сетевая розетка легко доступна и находится рядом с устройством.

11. Используйте лишь те приспособления/принадлежности, которые рекомендованы производителем.

12. Используйте только с тележкой, стендом, штативом, столиком или кронштейном, рекомендуемыми производителем или поставляемыми с устройством. При использовании с тележкой, во избежание травм не допускайте опрокидывания устройства и тележки.

13. Отключайте от сетевой розетки, если устройство не будет использоваться в течение долгого времени.

14. Обслуживание изделия должно проводиться только квалифицированными специалистами. Техническое обслуживание требуется при повреждении частей устройства, например вилки или шнура питания, при попадании жидкости или посторонних предметов внутрь устройства, при попадании устройства под дождь, в случае падения устройства или при нарушении нормального функционирования устройства.

Данные по Авторским правам

© Корпорация ViewSonic, 2014. С сохранением всех прав. Macintosh и Power Macintosh являются зарегистрированными торговыми марками компании Apple Inc. Microsoft, Windows и логотип Windows являются зарегистрированными торговыми марками компании Microsoft Corporation в США и других странах. ViewSonic и логотип с тремя птицами являются зарегистрированными торговыми марками корпорации ViewSonic. Наименование VESA является зарегистрированным товарным знаком Ассоциации по стандартам видеоэлектроники. DPMS и DDC - товарные знаки ассоциации VESA. PS/2, VGA и XGA являются зарегистрированными товарными знаками корпорации International Business Machines. Ограничение ответственности: корпорация ViewSonic не несет ответственности ни за какие технические или редакторские ошибки, равно как и за недостаточность информации в данном документе; ViewSonic также не несет ответственности за побочный или косвенный ущерб, связанный с использованием настоящего документа, а также с характеристиками и эксплуатацией изделия. С целью постоянного совершенствования своей продукции, корпорация ViewSonic оставляет за собой право на изменение характеристик изделия без предварительного уведомления. Information in this document may change without notice. Без предварительного письменного разрешения корпорации ViewSonic запрещается копирование, воспроизведение или передача настоящего документа, полностью или частично, любыми способами и с любой целью.

Регистрация изделия

Чтобы в упростить обслуживание изделия и получить дополнительную информацию о нем по мерее ее публикации, посетите раздел веб-сайта ViewSonic для своего региона и зарегистрируйте приобретенное изделие. С компакт-диска ViewSonic также можно распечатать бланк регистрации изделия. Отправьте заполненный бланк почтой или факсом в соответствующее представительство компании ViewSonic. Бланк регистрации находится в папке «:\CD\Registration». Регистрация изделия упростит дальнейшее обслуживание. Распечатайте настоящее руководство и заполните информацию в разделе «Паспортные сведения об изделии». Дополнительную информацию см. в разделе «Поддержка пользователей» настоящего руководства.

Справочная информация

Наименование изделия:

Номер модели:

Номер документа:

Серийный номер: Дата покупки:

Утилизация продукта по истечении срока эксплуатации

В лампе содержится ртуть, представляющая опасность для здоровья и окружающей среды. Утилизация продукта должна осуществляться в соответствии с местным законодательством, законодательством штата или федеральным законодательством. Компания ViewSonic заботится о состоянии окружающей среды и обязуется направить все свои усилия на создание экологически чистых условий работы и жизни. Компания признательна за ваш вклад в более «умные» и экологически чистые информационные технологии. Для получения дополнительной информации посетите веб-сайт компании ViewSonic. США и Канада: http://www.viewsonic.com/company/green/recycle-program/ Европа: http://www.viewsoniceurope.com/uk/support/recycling-information/ Тайвань: http://recycle.epa.gov.tw/recycle/index2.aspx

PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255/PJD5555w ViewSonic DLP Projector

VS15871/VS15872/VS15873/VS15874/VS14115/ VS15875/VS15876

PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255/PJD5555w_UG_RUS Rev. 1A 08-25-14

Содержание

Правила техники

безопасности....................3

Введение...........................6

Отличительные особенности

проектора ............................................ 6

Комплект поставки ............................ 7

Внешний вид проектора .................... 8

Органы управления и их

назначение ..........................................9

Выбор места для установки проектора...15

Выбор места для установки ............ 15

Проекционные размеры................... 16

Порядок

подключения.................18

Подключение компьютера или

монитора ...........................................19

Подключение источников

видеосигнала..................................... 20

Использование кожуха для укладки кабелей (эта принадлежность покупается

отдельно)...........................................23

Порядок работы ...........24

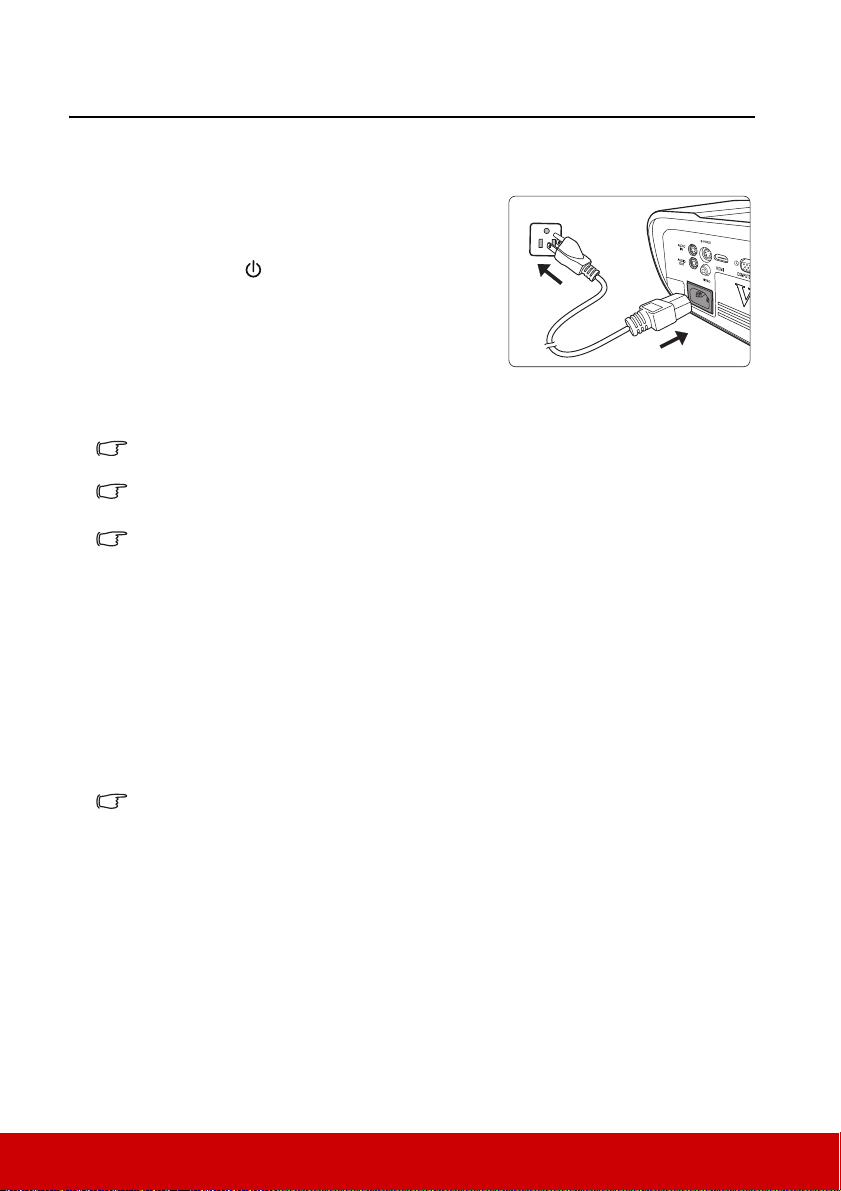

Включение проектора...................... 24

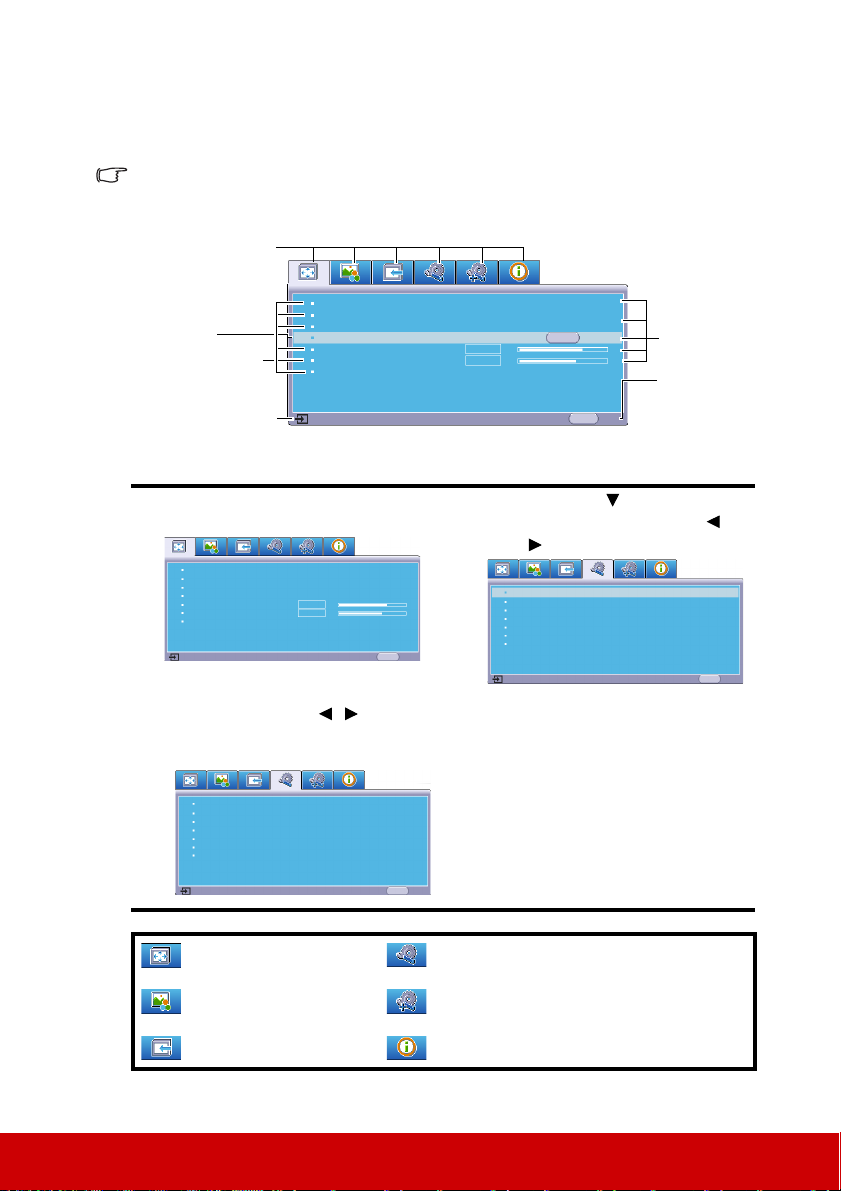

Работа с меню................................... 25

Защита паролем................................26

Переключение источников

входного сигнала.............................. 29

Регулировка проецируемого

изображения ..................................... 30

Увеличение и поиск деталей........... 32

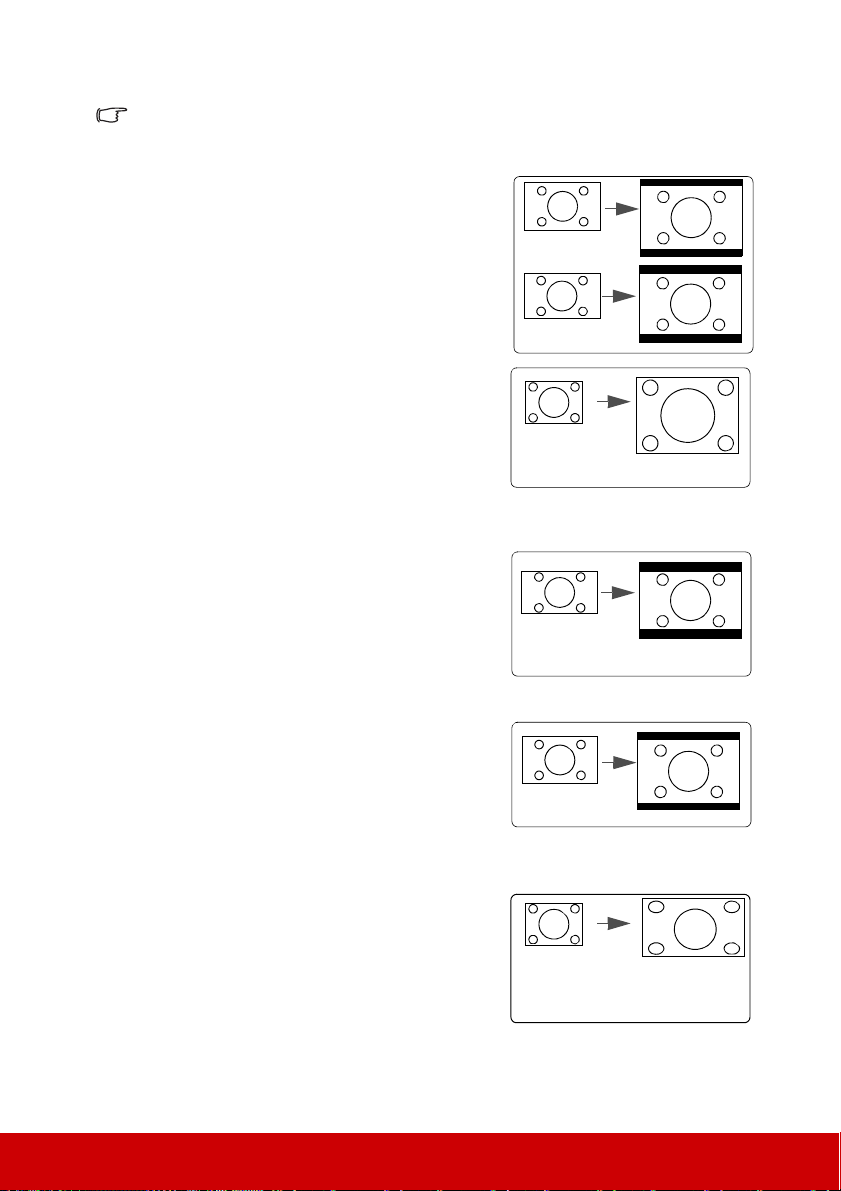

Выбор формата изображения ......... 32

Оптимизация изображения ............. 34

Установка таймера презентации .... 38

Скрытие изображения ..................... 39

Блокировка кнопок управления ..... 39

Работа на большой высоте.............. 40

Использование функции CEC ........ 40

Использование функций 3D ........... 41

Работа с проектором в режиме

ожидания .......................................... 41

Регулировка звука............................ 42

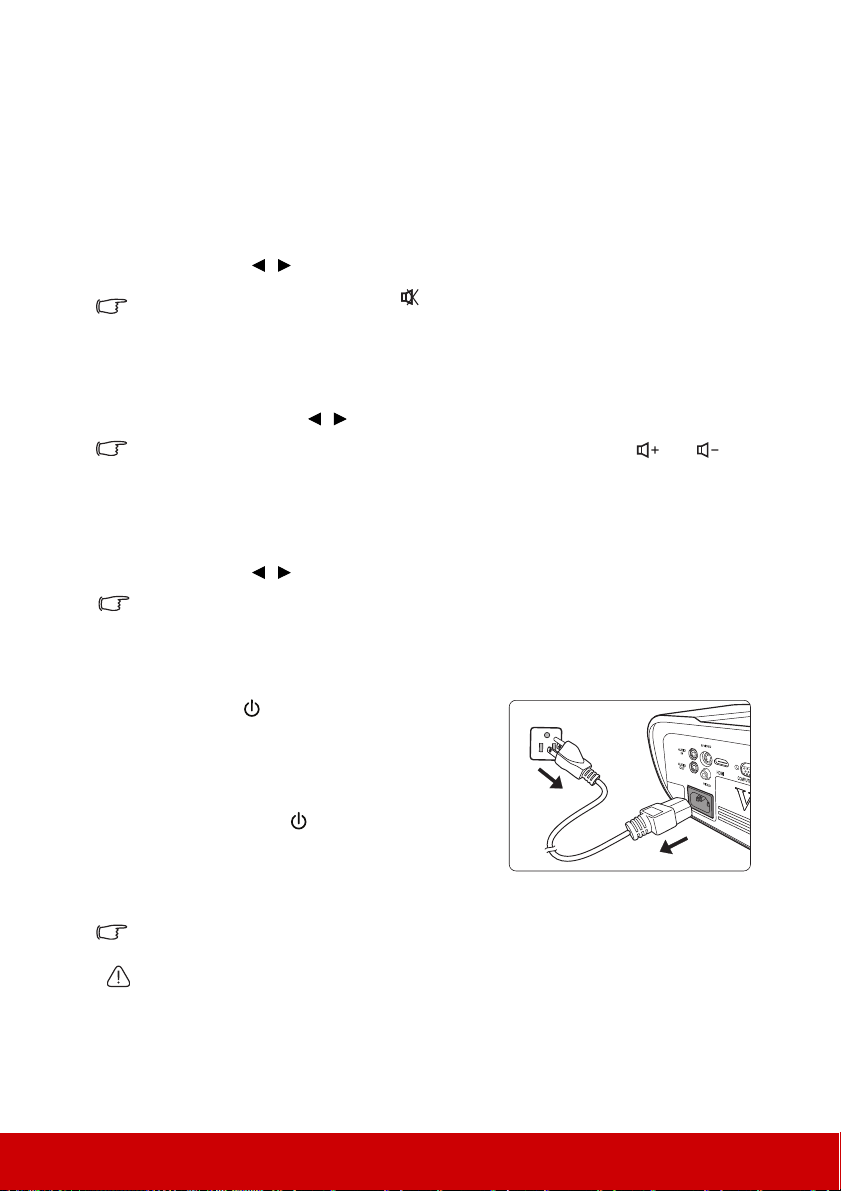

Выключение проектора................... 42

Работа с

меню .................................. 43

Обслуживание...............53

Уход за проектором......................... 53

Использование пылеулавливающего фильтра (дополнительно покупаемая

принадлежность).............................. 54

Сведения о лампе............................. 55

Устранение

неполадок в работе ......60

Технические

характеристики ............61

Технические характеристики

проектора.......................................... 61

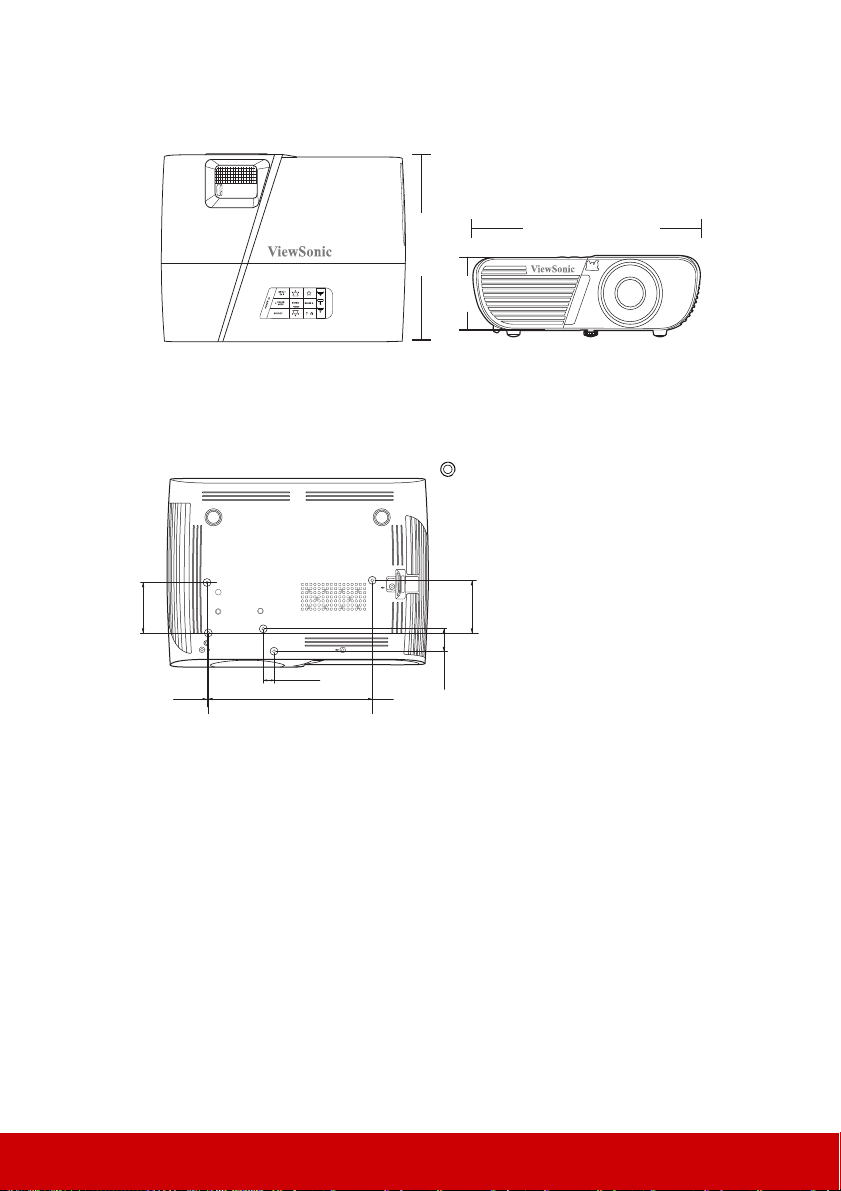

Размеры............................................. 63

Крепление на потолке ..................... 63

Поддерживаемые видеорежимы .... 64

Информация об

авторских правах .........68

Приложение...................69

Таблица кодов ИК-управления....... 69

Таблица команд для управления

по интерфейсу RS232.......................71

Правила техники безопасности

Данный проектор разработан и протестирован в соответствии с последними стандартами по безопасности оборудования для информационных технологий. Тем не менее, для обеспечения безопасного использования этого аппарата необходимо выполнять все инструкции, указанные в данном руководстве и на самом проекторе.

Правила техники безопасности

1. Перед работой с проектором обязательно прочтите данное руководство пользователя. Сохраните его для наведения справок в будущем.

2. Не смотрите в объектив во время работы проектора. Интенсивный луч света опасен для зрения.

3. Все виды технического обслуживания должны проводить специалисты сервисного центра.

4. При включении лампы проектора обязательно открывайте затвор объектива или

5. В некоторых странах напряжение в сети НЕ стабильно. Проектор рассчитан на безотказную эксплуатацию при напряжении сети питания перем. тока от 100 до 240 В, однако сбои питания и скачки напряжения свыше ±10 В могут привести к выходу проектора из строя. Поэтому при опасности сбоев питания или

скачков напряжения стабилизатор напряжения, фильтр для защиты от перенапряжения или источник бесперебойного питания (UPS).

6. Когда проектор работает, не загораживайте объектив никакими другими предметами, так как это может привести к их нагреванию и деформации, а также к возгоранию. Для временного выключения лампы нажмите кнопку

BLANK на проекторе или на пульте ДУ

7. Во время работы лампа проектора очень сильно нагревается. Перед заменой лампы нужно дать проектору остыть в течение приблизительно 45 минут.

8. Не используйте лампы с истекшим номинальным сроком службы. При работе

сверх установленного срока службы лампа может разбиться, хотя такое бывает редко.

9. Запрещается заменять лампу и другие электронные комп он ен ты, пока вилка шнура питания проектора не вынута из розетки.

10. Не ставьте это устройство на неустойчивую тележку, подставку или стол. Ус т р о й с т в о может упасть и серьезно повредиться.

11. Не пытайтесь разбирать проектор. Внутри проектора - опасное для жизни высокое напряжение, которо е может стать причиной смерти при случайном кон такте с деталями, находящимися под напряжением. Единственным элементом, находящаяся под отдельной съемной крышкой.

Ни при каких обстоятельствах нельзя отвинчивать или снимать никакие другие крышки. Все виды технического обслуживания должны проводиться в сервисном центре.

снимайте его крышку.

рекомендуется подключать проектор через

который может обслуживать пользователь, является лампа,

12. Не устанавливайте проектор в следующих местах:

- В местах с плохой вентиляцией или в ограниченном пространстве. Расстояние от

стен должно быть не менее 50 см, а вокруг проектора должна обеспечиваться свободная циркуляция воздуха.

- В местах, где температура может повыситься, например, в салоне автомобиля с закрытыми окнами;

- В местах с повышенной влажностью, содержанием пыли или сигаретного дыма это

может привести к загрязнению оптических компонен тов, сократить срок

службы проектора и снизить яркость изображения;

- Поблизости от датчиков пожарной сигнализации;

- В местах с температурой окружающего воздуха выше 40°C/104°F;

- В местах, расположенных на высоте свыше 3000 м (10000 футов).

13. Не перекрывайте вентиляционные отверстия. Нарушение вентиляции проектора

через эти отверстия может привести к перегреву проектора и вызвать возгорание.

- Не ставьте этот проектор на одеяло, постельные принадлежности и другие мягкие поверхности.

- Не накрывайте проектор тканью и любыми другими предметами.

- Не размещайте рядом с проектором легко воспламеняющиеся предметы.

14. Во время работы проектор должен быть установлен на ровной горизонтальной поверхности.

- Наклон влево или вправо не должен превышать 10 градусов, а вперед и назад 15 градусов. Работа проектора в наклонном положении может привести к нарушению работы или повреждению лампы.

15. Не устанавливайте проектор вертикально на торец. Из-за этого проектор может упасть и выйти из строя либо травмировать пользователя.

16. Не вставайте на проектор и не ставьте на него никакие предметы. Помимо

опасности повреждения самого проектора, это может привести к несчастному случаю и травме.

17. Не ставьте емкости с жидкостью на

проектор или рядом с ним. Попадание жидкости внутрь корпуса может привести к выходу проектора из строя. В случае попадания жидкости внутрь проектора выньте вилку шнура питания из розетки и обратитесь в местный сервисный центр для технического обслуживания проектора.

18. В этом проекторе на случай крепления на потолке предусмотрена возможность переворота изображения.

Для установки проектора на потолке используйте только специально предназначенный для это крепежный комплект, а после установки проверьте надежность крепления.

19. Во время работы проектора вы можете ощутить поток теплого воздуха со специфическим запахом из вентиляционной решетки проектора. Это - обычное явление и не является неисправностью устройства.

20. Не используйте защитную скобу для транспортировки или установки. К этой скобе крепится продающийся в магазинах тросик, предотвращающий кражу.

Инструкции по технике безопасности при креплении проектора на потолке

Мы желаем вам долгой и приятной работы с проектором и поэтому для предотвращения травм и повреждения оборудования просим соблюдать следующие правила техники безопасности.

Если вы собираетесь закрепить проектор на потолке, то мы настоятельно советуем использовать правильно подобранный комп ле кт для потолочного крепления проектора, а также проверить безопасность и надежность крепления.

Использование неподходящего проектор может упасть с потолка из-за неправильного крепления или применения шурупов неподходящего диаметра или длины.

Комплект для потолочного крепления проектора можно купить в том же магазине, где был куплен проектор. Мы советуем дополнительно купить специальный защитный тросик и надежно прикрепить один его проектора разъему для защиты от кражи, а другой - к скобе кронштейна потолочного крепления. Помимо защиты от кражи, этот тросик позволит предотвратить падение проектора в случае ослабления затяжки шурупов крепежного кронштейна.

комп лекта для потолочного крепления опасно, так как

кон ец к расположенному на корпу се

Введение

Отличительные особенности проектора

Высококачественная оптическая проекционная система и удобн ая конструкция этого проектора обеспечивают высокую надежность и простоту эксплуатации.

Этот проектор имеет следующие отличительные особенности:

• Режим Динамический, в котором энергопотребление лампы регулируется в

соответствии с яркостью проецируемого изображения

• Функция энергосбережения, уменьшающая энергопотребление лампы на 30%,

если в течение установленного времени не будет обнаружен входной сигнал.

• Таймер презентации для лучшего контроля времени во время презентации

• Поддержка вывода 3D-изображений

• Поддержка вывода Blu-ray 3D (для моделей со входом HDMI)

• Управление цветом для пользовательской настройки параметров цвета

• Ко гда включен режим энергосбережения, потребляется менее 0,5 Вт

электроэнергии

• Коррекция цвета экрана, обеспечивающая возможность проекции на

поверхностях определенного цвета

• Быстрый автоматический поиск, ускоряющий обнаружение источника

сигнала

• Возможность выбора цветового режима в зависимости от целей проецирования

• Переключаемая функция быстрого выключения питания

• Автоподстройка нажатием одной кнопки обеспечивает наивысшее качество

отображения

• Цифровая коррекция трапецеидальных искажений

• Регулируемое управление цветом при проецировании цифрового и аналогового

видеосигнала

• Возможность отображения 1,07 млн. цветов

• Экранные меню на нескольких языках

• Возможность перевода из обычного в

энергопотребления

• Поддержка компонентного сигнала HDTV (YP

• Функция HDMI CEC (Consumer Electronics Control - Уп равл е н ие бытовой

электронной аппаратурой) позволяет синхронно включать/выключать питание проектора и совместимого со стандартом CEC проигрывателя DVD-дисков, подключенного к входному разъему HDMI проектора

Видимая яркость проецируемого изображения прямо пропорциональна расстоянию от проектора до экрана и зависит от условий освещения и настроек контраста/яркости выбранного источника видеосигнала.

Яркость лампы со временем уменьшается и может изменяться в пределах характеристик, указанных ее изготовителем. Такое ухудшение характеристик является нормальным и не свидетельствует о неисправности.

экономичный режим для снижения

bPr)

входного

Комплект поставки

Осторожно распакуйте коробку и убедитесь в наличии всех показанных ниже предметов. В случае недостачи каких-либо предметов обратитесь к продавцу.

Стандартная комплектация

Состав комплекта принадлежностей соответствует вашему региону, поэтому некоторые принадлежности могут отличаться от показанных.

Проектор Шнур питания Кабель VGA

Компакт диск с

руководством

пользователя на разных

языках

Краткое руководство

Пульт дистанционного

управления (ДУ) и

батарейки

Дополнительно покупаемые принадлежности

1. Лампа для замены (RLC-092 для PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255. RLC-093 для PJD5555w)

2. Мягкий футляр для переноски

3. Переходник VGA-компон ен тный

4. Пылеулавливающий фильтр

5. Кожух для укладки кабелей

Внешний вид проектора

Вид спереди/сверху

S-VIDEO

VIDEO

COMPUTER IN 2 COMPUTER IN 1 MONITOR OUT

MINI USB

RS-232

AUDIO

OUT

COMPUTER IN 2 COMPUTER IN 1

MINI USB

RS-232

PJD5155/ PJD5255/ PJD5555w

PJD5153/ PJD5253

PJD5151/ PJD5250

13 14

10 118 9

13 14

10 118 9

13 14

Вид сзади/снизу

1. Внешняя панель управления (Подробности см. в разделе

"Проектор" на стр. 9.)

2. Крышка отсека лампы

3. Вентиляционное отверстие (выпуск горячего воздуха)

4. Передний приемник ИК-сигнала от пульта ДУ

5. Ножка регулировки

6. Кольца фокусировки и

масштабирования

7. Проекционный объектив

8. Разъем выходного звукового

сигнала

9. Разъем входного звукового сигнала

10. Разъем входного видеосигнала

11. Разъем входного видеосигнала S-Video

12. Разъем HDMI

13. Разъем № 2 входного сигнала RGB (от ПК)/компонентного видеосигнала (YPbPr/ YCbCr)

14. Разъем № 1 входного сигнала RGB (от ПК)/компонентного видеосигнала (YPbPr/YCbCr)

15. Разъем выходного сигнала RGB

16. Разъем Mini USB

17. Разъем управления RS-232

18. Входной разъем шнура питания перем. тока

19. Защитная скоба для замка защиты от кражи

• ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО.

• При установке проектора нужно либо подсоединять вилку шнура питания к

Внимание!

электророзетке через находящийся рядом с проектором размыкатель, либо устанавливать проектор рядом с розеткой питания. При возникновении неполадок в работе проектора либо отсоедините вилку шнура питания от сети электропитания, либо отключите питание размыкателем.

Органы управления и их назначение

1 2

Проектор

1. Кольцо фокусировки

Регулировка резкости проецируемого изображения.

2. Кольцо масштабирования

Регулировка размера проецируемого изображения

3. Menu

Включение экранного меню.

Exit

Возврат к предыдущему меню, выход и сохранение настроек меню.

4. Blank/ Влево

Скрытие изображения с экрана.

5. Power

Попеременное переключение проектора между режимами ожидания и включения питания.

6. Source

Отображение панели выбора источника входного сигнала.

(Справка)

Отображение меню СПРАВКА после нажатия и удержания в течение 3 секунд.

7. Enter

Активация выбранного элемента экранного меню.

8. / (Кнопки коррекции трапецеидальных искажений)

Ручная коррекция трапецеидальных искажений, возникающих при проецировании под углом к экрану.

Вверх/ Вниз (кнопки со

стрелками)

9. (Моя кнопка)

Пользователь может для этой кнопки задать функцию, выбранную в экранном меню.

10. (Индикатор питания)

Горит или

мигает во время работы

проектора.

11. (Индикатор температуры)

Загорается красным, если температура проектора становится выше допустимой.

12. (Индикатор лампы)

Показывает состояние лампы. Горит или мигает в случае неполадок с лампой.

13. (Блокировка клавиш панели)

Активация или отключение блокировки кнопок на панели после нажатия и уде ржан ия в течение 3 секунд.

Вправо

Когда открыто экранное меню, кнопки #4, #8 и #13 используются для выбора

нужных элементов меню и для регулировок параметров.

14. Color Mode

Выбор доступного режима настройки изображения.

Пульт дистанционного управления (ДУ)

2 3 4

4 7

8 9

10 11

12 13

Порядок использования кнопок управления мышью с пульта ДУ

(Page Up, Page Down, , и ) см. в разделе "Использование пульта ДУ

вместо мыши" на стр. 13.

1. Power

Попеременное переключение проектора между режимами ожидания и включения питания.

2. Кнопки выбора источника сигнала

• COMP1/COMP2

Выбор D-Sub / Comp. 1 или D-Sub / Comp. 2 в качестве источника

входного сигнала для отображения.

• HDMI

Выбор HDMI в качестве источника входного сигнала для отображения.

3. Auto Sync

Автоматическое определение оптимальных частот синхронизации проецируемого изображения.

15 16

COMP1 COMP2 HDMI

Auto Sync

Menu 3D Exit

Mouse

Mode

Source

Enter

PgDn

PgUp

Pattern

Eco

Blank

Color Mode

21 22 23

4. / (Кнопки коррекции трапецеидальных искажений)

Ручная

коррекция трапецеидальных искажений, возникающих при проецировании под углом к экрану.

5. Влево/ Вправо/ Вверх/ Вниз

Выбор нужных элементов меню и настройка значений параметров.

6. Enter

Активация выбранного элемента экранного меню.

7. Menu

Включение экранного меню.

8. (Левая кнопка мыши)

Работает так же, как левая кнопка мыши, когда включен режим мыши.

Доступно только тогда, когда в качестве входного сигнала выбран ПК.

9. (Правая кнопка мыши)

Работает так же, как правая кнопка мыши, когда включен режим мыши.

Доступно только тогда, когда в качестве входного сигнала выбран ПК.

10. Mouse

Переключение между обычным режимом и режимом мыши.

PgUp, PgDn, , : активация после нажатия кнопки Mouse. На экране появится значок, указывающий на то, что включен режим мыши.

Доступно только тогда, когда в качестве входного сигнала выбран ПК.

11. (Блокировка клавиш панели)

Активация блокировки кнопок панели.

12. (Таймер презентации)

Открытие меню настроек таймера презентации.

13. (Громкость +)

Увеличение уровня громкости.

14. Eco Mode

Выбор режима лампы.

15. Индикатор

16. (Моя кнопка)

Пользователь может для этой кнопки на пульте ДУ задать функцию, выбранную в экранном меню.

17. Source

Отображение панели выбора источника входного сигнала.

18. 3D

Отображение меню настроек 3D.

19. Exit

Возврат к предыдущему экранному меню, выход и сохранение настроек меню.

20. PgUp (Page Up)/PgDn (Page Down)

Когда включен режим мыши, управляет программой отображения (на подключенном ПК), которая реагирует на кома нд ы "На стр. вверх/ На стр. вниз" (например, в презентации Microsoft PowerPoint).

Доступно только тогда, когда в качестве входного сигнала выбран ПК.

21. Pattern

Отображение встроенного испытательного шаблона.

22. Blank

Скрытие изображения с экрана.

23. (Справка)

Отображение меню СПРАВКА.

24. (Отключение звука)

Попеременное включение и выключение звука проектора.

25. (Масштаб)

Отображение шкалы масштаба для увеличения или уменьшения размера проецируемого изображения.

26. Color Mode

Выбор доступного режима настройки изображения.

27. (Гром кость -)

Уменьшение уровня громкости.

Код дистанционного управления

COMP1 COMP2 HDMI

Source

Enter

Menu 3 D Exit

PgUp

Mouse

Pattern

Blank

PgDn

Eco Mode

Color Mode

Auto Sync

olo

ер

но

Проектору можно назначить до 8 разных кодов дистанционного управления (ДУ) - от 1 до 8. Когда по соседству одновременно работают разные проекторы, переключение

кодов ДУ может предотвратить прием сигналов от другого пульта ДУ. Сначала установите код ДУ для проектора и только потом меняйте его для пульта ДУ.

Чтобы переключить код проектора, выберите номер от 1

до 8 в меню НАСТРОЙКИ

СИСТЕМЫ: Дополнит. > Код пульта ДУ.

Чтобы переключить код для пульта ДУ, нажмите и уде ржи ва йте не менее 5 секунд одновременно ID set и кнопку с цифрой, соответствующей коду пульта ДУ, установленному в экранном меню проектора. Изначально установлен код 1. Если для кода установить значение 8, то пульт ДУ сможет управлять каждым

Если для проектора и пульта ДУ установлены разные коды, то проектор не будет реагировать на команды с пульта ДУ. В этом случае снова переключите код для пульта ДУ.

проектором.

Использование пульта ДУ вместо мыши

Возможность управлять компьютером с пульта ДУ обеспечивает большее удобст во проведения презентаций.

1. Перед использованием пульта ДУ вместо мыши компьютера подключите проектор к ПК или ноутбуку с помощью USB-кабеля. Подробности см. в разделе

"Подключение компьютера" на стр. 19.

2. В качестве источника входного сигнала выберите D-Sub / Comp. 1 или D-Sub / Comp. 2.

3. На пульте ДУ нажмите

режим мыши. На экране появится значок, указывающий на то, что включен режим мыши.

4. С пульта ДУ управляйте перемещением курсора мыши.

• Для перемещения курсора по экрану нажимайте кнопки ///.

• Нажатие левой кнопки мыши: нажмите .

• Нажатие правой кнопки мыши: нажмите .

• Для управления программой отображения

реагирует на команды "На стр. вверх/На стр. вниз" (например, в презентации Microsoft PowerPoint), нажмите PgUp/PgDn.

• Чтобы переключиться на обычный режим, снова нажмите Mouse или другие

кнопки, кроме кнопок, выполняющих функции мыши.

Mouse, чтобы переключиться с обычного режима на

(на подключенном ПК), которая

Зона действия пульта ДУ

Датчик ИК-сигнала от пульта ДУ расположен спереди проектора. Для правильной работы пульт ДУ нужно направлять на датчик ИК-сигнала под углом не более 30 градусов. Расстояние между датчиком и пультом ДУ не должно превышать 8 метров (~26 футов).

На пути прохождения инфракрасного луча от пульта ДУ к датчику ИК-сигнала проектора не препятствий.

должно быть

Замена батареек в пульте ДУ

1. Чтобы открыть крышку отсека батареек, переверните пульт ДУ нижней частью вверх, надавите пальцем выступ на крышке и сдвиньте ее в направлении, указанном стрелкой.

2. Извлеките старые батарейки (при необходимости) и вставьте две батарейки типа AAA, соблюдая полярность, как показано на основании отсека батареек.

Положительный полюс (+) направлен к положительному, а отрицательный (-) - к отрицательному.

3. Ус т а н о в и т е крышку на место. Для этого совместите ее с корпусом и задвиньте в прежнее положение. Прекратите двигать крышку, ко гда она со щелчком встанет на место.

ВНИМАНИЕ!

• Не оставляйте пульт ДУ и батарейки в помещениях с повышенной температурой или

влажностью, например, на кухне, в ванной, сауне, солярии или в автомобиле с закрытыми стеклами.

• Для замены используйте только такие же или аналогичные батарейки,

рекомендованные их изготовителем.

• Выбрасывайте использованные батарейки в соответствии с инструкцией

изготовителя и местными

• Никогда не бросайте батарейки в огонь. Это может привести к взрыву.

• Извлекайте разряженные батарейки из пульта ДУ, чтобы не повредить его из-за

возможной утечки электролита, а также при длительном перерыве в использовании пульта ДУ.

экологическими нормами.

Выбор места для установки проектора

Выбор места для установки

Выбор места для установки зависит от планировки помещения и предпочтений пользователя. При этом нужно учитывать размер и расположение экрана, удобс тво подключения к сетевой розетке и расположение другого оборудования вблизи проектора.

Предусмотрены следующие 4 способа установки проектора:

1. Спер. - стол

Проектор устанавливается на столе перед экраном. Такой способ установки используется чаще всего, он удоб ен переноски проектора.

2. Спер. - потолок

Проектор подвешивается вверх дном на потолке перед экраном.

Для крепления проектора на потолке купите специальный комп ле кт для потолочного крепления.

Включив проектор, выберите вариант Спер. -

потолок в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

3. Сзади на потол

Проектор подвешивается вверх дном на потолке сзади

Для установки в этом положении требуются специальный экран для проецирования сзади и компле кт для крепления проектора на потолке.

Включив проектор, выберите вариант Сзади на

потол в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

4. Сзади на столе

Проектор устанавливается на столе сзади экрана.

Для установки в этом положении требуется специальный экран для

Включив проектор, выберите вариант Сзади

на столе в меню НАСТРОЙКИ СИСТЕМЫ: Основные > Положение проектора.

для быстрой настройки и

экрана.

проецирования сзади.

Проекционные размеры

(a)

(c)

(b)

(e)

(f)

(d)

(f): Центр объектива(e): Экран

• Изображение формата 4:3 на экране формата 4:3

• Изображение формата 16:9 на экране формата 4:3

(a)

(d)

(c)

(b)

(e)

(f)

Используемый далее термин "экран" означает проекционный экран, обычно состоящий из поверхности экрана и опорной подложки.

PJD5151/PJD5153/PJD5155/PJD5250/PJD5253/ PJD5255

(a)

(e)

(c)

(d)

(b)

(a)

(e)

(c)

(d)

(b)

(f)

(a) Размер

экрана

[дюймы (м)]

Изображение формата 4:3 на экране формата

(b) Проекционное

расстояние [м (дюймы)]

мин. макс. мин. макс.

4:3

изображения

[см (дюймы)]

Вертикальное

[см (дюймы)]

30 (0,8) 1,1 (45) 1,2 (49) 46 (18) 4,6 (1,8) 1,1 (45) 1,2 (49) 34 (14) 10,3 (4,1)

40 (1,0) 1,5 (59) 1,7 (65) 61 (24) 6,1 (2,4) 1,5 (59) 1,7 (65) 46 (18) 13,7 (5,4)

50 (1,3) 1,9 (74) 2,1 (82) 76 (30) 7,6 (3,0) 1,9 (74) 2,1 (82) 57 (23) 17,1 (6,8)

60 (1,5) 2,3 (89) 2,5 (98) 91 (36) 9,1 (3,6) 2,3 (89) 2,5 (98) 69 (27) 20,6 (8,1)

70 (1,8) 2,6 (104) 2,9 (114) 107 (42) 10,7 (4,2) 2,6 (104) 2,9 (114) 80 (32) 24,0 (9,5)

80 (2,0) 3,0 (119) 3,3 (131) 122 (48) 12,2 (4,8) 3,0 (119) 3,3 (131) 91 (36) 27,4 (10,8)

90 (2,3) 3,4 (134) 3,7 (147) 137 (54) 13,7 (5,4) 3,4 (134) 3,7 (147) 103 (41) 30,9 (12,2)

100 (2,5) 3,8 (149) 4,2 (163) 152 (60) 15,2 (6,0) 3,8 (149) 4,2 (163) 114 (45) 34,3 (13,5)

120 (3,0) 4,5 (178) 5,0 (196) 183 (72) 18,3 (7,2) 4,5 (178) 5,0 (196) 137 (54) 41,1 (16,2)

150 (3,8) 5,7 (223) 6,2 (245) 229 (90) 22,9 (9,0) 5,7 (223) 6,2 (245) 171 (68) 51,4 (20,3)

200 (5,1) 7,5 (297) 8,3 (327) 305 (120) 30,5 (12,0) 7,5 (297) 8,3 (327) 229 (90) 68,6 (27,0)

250 (6,4) 9,4 (371) 10,4 (409) 381 (150) 38,1 (15,0) 9,4 (371) 10,4 (409) 286 (113) 85,7 (33,8)

300 (7,6) 11,3 (446) 12,5 (490) 457 (180) 45,7 (18,0) 11,3 (446) 12,5 (490) 343 (135) 102,9 (40,5)

(d)

смещение

Изображение формата 16:9 на экране формата

(b) Проекционное

расстояние [м (дюймы)]

4:3

изображения

[см (дюймы)]

(d)

Вертикальное

смещение

[см (дюймы)]

PJD5555w

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(a)

(c)

(b)

(e)

(f)

(d)

(f): Центр объектива(e): Экран

• Изображение формата 16:10 на экране формата 16:10

• Изображение формата 16:10 на экране формата 4:3

(a)

(d)

(c)

(b)

(e)

(f)

(a) Размер

экрана

[дюймы (м)]

Изображение формата 16:10 на экране формата

(b) Проекционное

расстояние

[м (дюймы)]

мин. макс. мин. макс.

16:10

изображения

[см (дюймы)]

Вертикальное

смещение

[см (дюймы)]

30 (0,8) 1,0 (38) 1,1 (42) 40 (16) 0,0 (0,0) 0,9 (36) 1,0 (40) 38 (15) 0,0 (0,0)

40 (1,0) 1,3 (51) 1,4 (56) 54 (21) 0,0 (0,0) 1,2 (48) 1,3 (53) 51 (20) 0,0 (0,0)

50 (1,3) 1,6 (64) 1,8 (70) 67 (26) 0,0 (0,0) 1,5 (60) 1,7 (66) 64 (25) 0,0 (0,0)

60 (1,5) 1,9 (76) 2,1 (84) 81 (32) 0,0 (0,0) 1,8 (72) 2,0 (79) 76 (30) 0,0 (0,0)

70 (1,8) 2,3 (89) 2,5 (98) 94 (37) 0,0 (0,0) 2,1 (84) 2,3 (92) 89 (35) 0,0 (0,0)

80 (2,0) 2,6 (102) 2,8 (112) 108 (42) 0,0 (0,0) 2,4 (96) 2,7 (105) 102 (40) 0,0 (0,0)

90 (2,3) 2,9 (114) 3,2 (126) 121 (48) 0,0 (0,0) 2,7 (108) 3,0 (119) 114 (45) 0,0 (0,0)

100 (2,5) 3,2 (127) 3,5 (140) 135 (53) 0,0 (0,0) 3,0 (120) 3,3 (132) 127 (50) 0,0 (0,0)

120 (3,0) 3,9 (152) 4,3 (168) 162 (64) 0,0 (0,0) 3,7 (144) 4,0 (158) 152 (60) 0,0 (0,0)

150 (3,8) 4,8 (191) 5,3 (210) 202 (79) 0,0 (0,0) 4,6 (180) 5,0 (198) 191 (75) 0,0 (0,0)

200 (5,1) 6,5 (254) 7,1 (279) 269 (106) 0,0 (0,0) 6,1 (240) 6,7 (264) 254 (100) 0,0 (0,0)

250 (6,4) 8,1 (318) 8,9 (349) 337 (132) 0,0 (0,0) 7,6 (300) 8,4 (329) 318 (125) 0,0 (0,0)

300 (7,6) 9,7 (381) 10,6 (419) 404 (159) 0,0 (0,0) 9,1 (359) 10,0 (395) 381 (150) 0,0 (0,0)

Размеры приводятся с допуском в 3% в связи с отклонениями характеристик оптических компонентов. В случае стационарной установки проектора рекомендуется сначала протестировать на месте установки оптимальность выбранных значений проекционного расстояния и размера проецируемого изображения, чтобы учесть реальные допуски оптических характеристик этого проектора. Такое тестирование позволит точно определить оптимальное место установки проектора.

Изображение формата 16:10 на экране формата

(d)

(b) Проекционное

расстояние

[м (дюймы)]

4:3

изображения

[см (дюймы)]

(d)

Вертикальное

смещение

[см (дюймы)]

Порядок подключения

S-VIDEO

VIDEO

COMPUTER IN 2 COMPUTER IN 1 MONITOR OUT

MINI USB

RS-232

AUDIO

OUT

COMPUTER IN 2 COMPUTER IN 1

MINI USB

RS-232

PJD5155/ PJD5255/ PJD5555w

PJD5153/ PJD5253

PJD5151/ PJD5250

48 16 3 1 2

Ноутбук или настольный компьютер

Динамики

или

Аудио/видеоустройство

Монитор

(DVI)

(VGA)

или

При подключении источника видеосигнала к проектору выполните следующие действия:

1. Отключите все оборудование перед выполнением любых подключений.

2. Для каждого источника сигнала используйте соответствующие ему кабели.

3. Проверьте надежность подключения кабелей.

Некоторые из соединительных кабелей, показанных на рисунке внизу, могут не входить в комплект поставки проектора (см. раздел "Комплект поставки" на стр. 7). Их можно купить в магазинах электронной техники.

Иллюстрации подключения приводятся исключительно в качестве примера. Задние разъемы на проекторе могут отличаться от показанных в зависимости от модели.

Подробную информацию о

способах подключения см. на стр. 19-22.

1. Кабель VGA

2. Переходной кабель VGA/DVI-A

3. USB-кабель

4. Переходной кабель Ком понентный видеосигнал/VGA (D-Sub)

5. Кабель S-Video

6. Видеокабель

7. Звуковой кабель

8. Кабель HDMI

Подключение компьютера или монитора

Подключение компьютера

1. Подключите один конец прилагаемого кабеля VGA к выходному разъему D-Sub комп ьютера.

2. Другой конец кабеля VGA подключите к входному разъему COMPUTER IN 1 или COMPUTER IN 2 проектора.

3. Если хотите использовать пульт ДУ в качестве мыши, то большой разъем USBкабеля подключите к разъему USB компьютера, а маленький разъем - к разъему MINI USB проектора. Подробности см. в разделе "Использование пульта

вместо мыши" на стр. 13.

Внешние видеоразъемы многих ноутбуков не активируются при подключении к проектору. Для активации вывода сигнала на внешние устройства отображения обычно нужно нажать комбинацию клавиш, например, FN+F3 или CRT/LCD. На клавиатуре ноутбука найдите функциональную клавишу с надписью "CRT/LCD" или со значком монитора. Нажмите одновременно FN и эту функциональную клавишу. Описание клавиатурных сочетаний см. в руководстве пользователя ноутбука

Подключение монитора

Для просмотра презентации и на мониторе, и на проекционном экране соедините VGA-кабелем выходные разъемы видеосигнала MONITOR OUT на проекторе и внешнем мониторе, соблюдая приведенные ниже указания:

1. Подключите проектор к компьютеру, как описано в разделе "Подключение

комп ьютера" на стр. 19.

2. Один конец прилагаемого VGA-кабеля подключите к разъему D-Sub видеовхода

монитора. Или, если

VGA/DVI-A и его конец с разъемом DVI подключите к входному разъему DVI монитора.

3. Подключите другой конец кабеля к разъему MONITOR OUT проектора.

На выходе разъема MONITOR OUT сигнал появляется только тогда, когда подан сигнал на вход COMPUTER IN 1 проектора.

Чтобы использовать этот способ подключения, когда проектор находится в режиме ожидания, включите функцию Активный выход VGA в меню ИСТОЧНИК > Настройки режима ожидания.

в мониторе есть входной разъем DVI, возьмите переходной кабель

ДУ

Подключение источников видеосигнала

К проектору можно подключать различные источники видеосигнала, у которых есть следующие выходные разъемы:

• HDMI

• Комп онен тн ый видеосигнал

•S-Video

• Видео (комп озитный видеосигнал)

Достаточно подключить видеоустройство к проектору, используя любой из описанных выше способов подключения, однако эти способы подключения обеспечивают разное качество видео. Выбор способа подключения зависит от наличия соответствующих разъемов на проекторе и качества изображения:

Наилучшее качество изображения

Наилучшее качество изображения обеспечивает подключение через разъем HDMI. Если в устройстве-источнике сигнала есть разъем HDMI, то вы получите удо вольс тв ие от просмотра несжатого цифрового видео.

Порядок подключения проектора к устройству-источнику с выходом HDMI и другие сведения см. в разделе "Подключение устройства, оснащенного выходом HDMI" на

стр. 21.

При отсутствии источника сигнала HDMI следующее по обеспечивает компонентны й видеосигнал (не путайте с композитным видеосигналом). Все цифровые ТВ-тюнеры и DVD-плееры имеют выход компонентного видеосигнала, поэтому при использовании этих устройств лучше подключать проектор к разъему компонентного видеосигнала (а не компо зи тн ого).

Порядок подключения проектора к источнику видеосигнала, оснащенному компон ен тным видеовыходом, см. в разделе "Подключение источника

видеосигнала" на стр. 22.

Хорошее качество видеосигнала

S-Video обеспечивает более высокое качество изображения, чем стандартный композитный видеосигнал. Если на видеоаппаратуре есть выходные разъемы и композитного видеосигнала, и S-Video, то проектор следует подключать к разъему

S-Video.

Порядок подключения проектора к источнику видеосигнала S-Video см. в разделе

"Подключение источника видеосигнала S-Video" на стр. 22.

Наихудшее качество видеосигнала

Композитный видеосигнал - это аналоговый видеосигнал, обеспечивающий приемлемое, но не оптимальное качество проецируемого изображения (наихудшее качество из всех рассмотренных вариантов).

Порядок подключения проектора к источнику композитного видеосигнала см. в разделе "Подключение источника композитного видеосигнала" на стр. 23.

видеоустройстве и от нужного

уровню качества видео

компонентного

+ 65 hidden pages
