LS920WU/LS921WU

Projektori
Käyttöohje

Mallinro VS18318 / VS18319

Mallinimi: LS920WU / LS921WU

Kiitos, kun valitsit ViewSonic®-näytön

Maailman johtavana visuaalisten ratkaisujen toimittajana ViewSonic® on
omistautunut ylittämään maailman odotukset teknisestä evoluutiosta,
innovaatiosta ja yksinkertaisuudesta. Me ViewSonic®issa uskomme, että
tuotteillamme on potentiaalia tehdä positiivinen vaikutus maailmaan ja luotamme
siihen, että valitsemasi tuote soveltuu käyttötarkoitukseesi hyvin.

Vielä kerran, kiitos, kun valitsit ViewSonic®in!

Turvallisuusvarotoimet

Lue seuraavat Turvallisuusvarotoimet ennen kuin aloitat projektorin käytön.

• Säilytä tämä käyöopas turvallisessa paikassa myöhempää käyöä varten.

• Lue kaikki varoitukset ja toimi ohjeiden mukaises.

• Jätä projektorin ympärille vähintään 50 cm:n väli kunnollisen tuuletuksen
varmistamiseksi.

• Aseta projektori hyvin tuuletetulle alueelle. Älä laita projektorin päälle mitään,
mikä ehkäisee lämmön hajaantumista.

• Älä aseta projektoria epätasaiselle tai epävakaalle alustalle. Projektori voi kaatua

ja aiheuaa henkilövamman tai projektorin toimintahäiriön.

• Älä käytä, jos projektori on kallistunut yli 10° kulmaan vasemmalle tai oikealle tai
yli 15° kulmaan eteenpäin tai taaksepäin.

• Älä katso suoraan projektorin linssiin käytön aikana. Voimakas valonsäde voi

vahingoiaa silmiäsi.

• Älä estä projektorin linssiä millään esineellä, kun projektori on käytössä. Se voi

aiheuaa esineen kuumenemisen ja vääntymisen tai jopa tulipalon.

• Älä yritä purkaa projektoria. Projektorin sisällä on vaarallisen korkeita jännieitä,
jotka voivat aiheuaa kuoleman, jos jännieisten osien kanssa joutuu

kosketuksiin.

• Kun siirrät projektoria, varo pudoamasta tai törmäyämästä sitä mihinkään.

• Älä aseta mitään painavia esineitä projektorin tai liitäntäkaapelien päälle.

• Älä aseta projektoria pystyasentoon. Se voi johtaa projektorin kaatumiseen ja

aiheuaa henkilövamman tai projektorin toimintahäiriön.

• Vältä alstamasta projektoria suoralle auringonpaisteelle ja muille jatkuville
lämmönlähteille. Älä asenna lähelle lämmönlähteitä, kuten lämpöpaereita,
lämmityssäleikköjä, liesiä tai muita lämpöä tuoavia laieita (mukaan lukien
vahvismet), jotka voivat nostaa projektorin lämpölan vaaralliselle tasolle.

• Älä aseta nesteitä projektorin lähelle tai päälle. Projektorin sisään kaatuneet

nesteen voivat johtaa sen vahingoiumiseen. Jos projektori kastuu, irrota se

virtalähteestä ja soita paikalliseen huoltokeskukseen järjestääksesi projektorin
huollon.

• Projektoria käyteäessä voit havaita kuumaa ilmaa ja hajua sen tuuletusrilästä.

Tämä on normaalia, ei vika tuoeessa.

3

• Älä yritä kiertää polarisoidun tai maadoitustyyppisen pistokkeen
turvaominaisuuksia. Polarisoidussa pistokkeessa on kaksi terää, joista toinen
on leveämpi. Maadoitustyyppisessä pistokkeessa on kaksi terää ja kolmas,
maadoituspiikki. Leveä ja kolmas terä ovat käytössä turvallisuutesi vuoksi.

Jos pistoke ei sovi pistorasiaan, hanki sovin. Älä yritä pakoaa pistokea

pistorasiaan.

• Kun liität pistokkeen pistorasiaan, ÄLÄ irrota maadoituspiikkiä. Varmista, eei
maadoituspiikkejä POISTETA KOSKAAN.

• Suojaa virtajohto niin, eei sen päälle voi astua, tai eei se joudu puristuksiin,

erityises pistokkeen kohdalla tai kohdassa, jossa se tulee ulos projektorista.

• Joissakin maissa jännite EI ole vakaa. Tämä projektori on suunniteltu toimimaan

turvallises 100–240 voln vaihtovirta-verkkojännieellä, mua se voi mennä
epäkuntoon, mikäli ilmenee virtakatkos tai yli ±10 voln virtapiikki. Alueilla, joilla

verkon jännite voi vaihdella, tai joilla voi ilmetä virtakatkoksia, on suositeltavaa

liiää projektori virran stabiloijaan, ylijännitesuojaan tai keskeytymäömään
virransyööön (UPS).

• Jos projektorista tukee savua, kuuluu epänormaalia ääntä, tai tuntuu outoa

tuoksua, sammuta projektori väliömäs ja ota yhteyä jälleenmyyjään tai

ViewSonic®iin. Projektorin käytön jatkaminen on vaarallista.

• Käytä vain valmistajan määriämiä lisälaieita/lisävarusteita.

• Irrota virtajohto pistorasiasta, jos projektoria ei käytetä pitkään aikaan.

• Jätä kaikki huolto pätevälle huoltohenkilöstölle.

HUOMIO: Tästä tuoeesta säteilee mahdollises vaarallista opsta säteilyä. Kuten

kaikkien kirkkaiden valonlähteiden tapauksissa, älä katso suoraan

säteeseen, RG2 IEC 62471-5:2015

Sisällysluettelo

Johdanto ..................................................................... 5

Pakkauksen sisältö .................................................................................................. 5

Tuotetiedot .............................................................................................................6

Projektori ........................................................................................................6

Ohjaimet ja toiminnot .................................................................................6

Liitäntäportit ...............................................................................................7

Kaukosäädin .................................................................................................... 8

Ohjaimet ja toiminnot .................................................................................8

Kaukosäätimen toiminta-alue .....................................................................9

Kaukosäätimen paristojen vaihto ................................................................ 9

Alustavat asetukset ................................................... 10

Asennuspaikan valitseminen ...........................................................................10

Projektion mitat..............................................................................................11

LS920WU .........................................................................................................12

16:10 kuva 16:10 valkokankaalla ........................................................................... 12

16:10 kuva 4:3 valkokankaalla ............................................................................... 12

LS921WU .........................................................................................................14

16:10 kuva 16:10 valkokankaalla ........................................................................... 14

16:10 kuva 4:3 valkokankaalla ............................................................................... 14

Projektorin asentaminen ................................................................................15

Luvattoman käytön estäminen .......................................................................16

Turva-aukon käyttäminen ................................................................................16

Salasana-toiminnon käyttäminen .....................................................................17

Salasanan asettaminen ......................................................................................... 17

Salasanan vaihtaminen ......................................................................................... 18

Salasanatoiminnon käytöstä poistaminen ............................................................. 18

Salasanan unohtaminen ........................................................................................ 19

Salasanan palautus ............................................................................................... 19

Ohjauspainikkeiden lukitseminen ....................................................................19

5

Liitännät .................................................................... 20

Liitäntä virtalähteeseen ........................................................................................ 20

Liitännät videolähteisiin .......................................................................................21

HDMI-liitäntä ......................................................................................................... 21

S-Video-liitäntä ...................................................................................................... 21

Komposiittivideon liitäntä ..................................................................................... 21

Liitännät tietokonelähteisiin ................................................................................. 21

VGA-liitäntä ........................................................................................................... 21

VGA Out -liitäntä ................................................................................................... 21

Äänen liittäminen .................................................................................................21

Kytkentä HDBaseT-laitteeseen .............................................................................21

Käyttö ....................................................................... 23

Projektorin kytkeminen päälle tai pois päältä ...................................................... 23

Projektorin käynnistäminen .................................................................................. 23

Ensimmäinen käynnistyskerta .................................................................................... 23

Projektorin sammuttaminen ................................................................................. 24

Tulolähteen valitseminen .....................................................................................25

Projektiokuvan säätäminen .................................................................................. 26

Projektorin korkeuden ja projektiokulman säätäminen ............................................. 26

Kuvan automaattinen säätäminen .............................................................................. 26

Kuvan koon ja laadun säätäminen ........................................................................ 26

Trapetsivääristymän korjaaminen ......................................................................... 27

Projektiokuvan hallinta ......................................................................................... 28

Kuvan piilottaminen .............................................................................................28

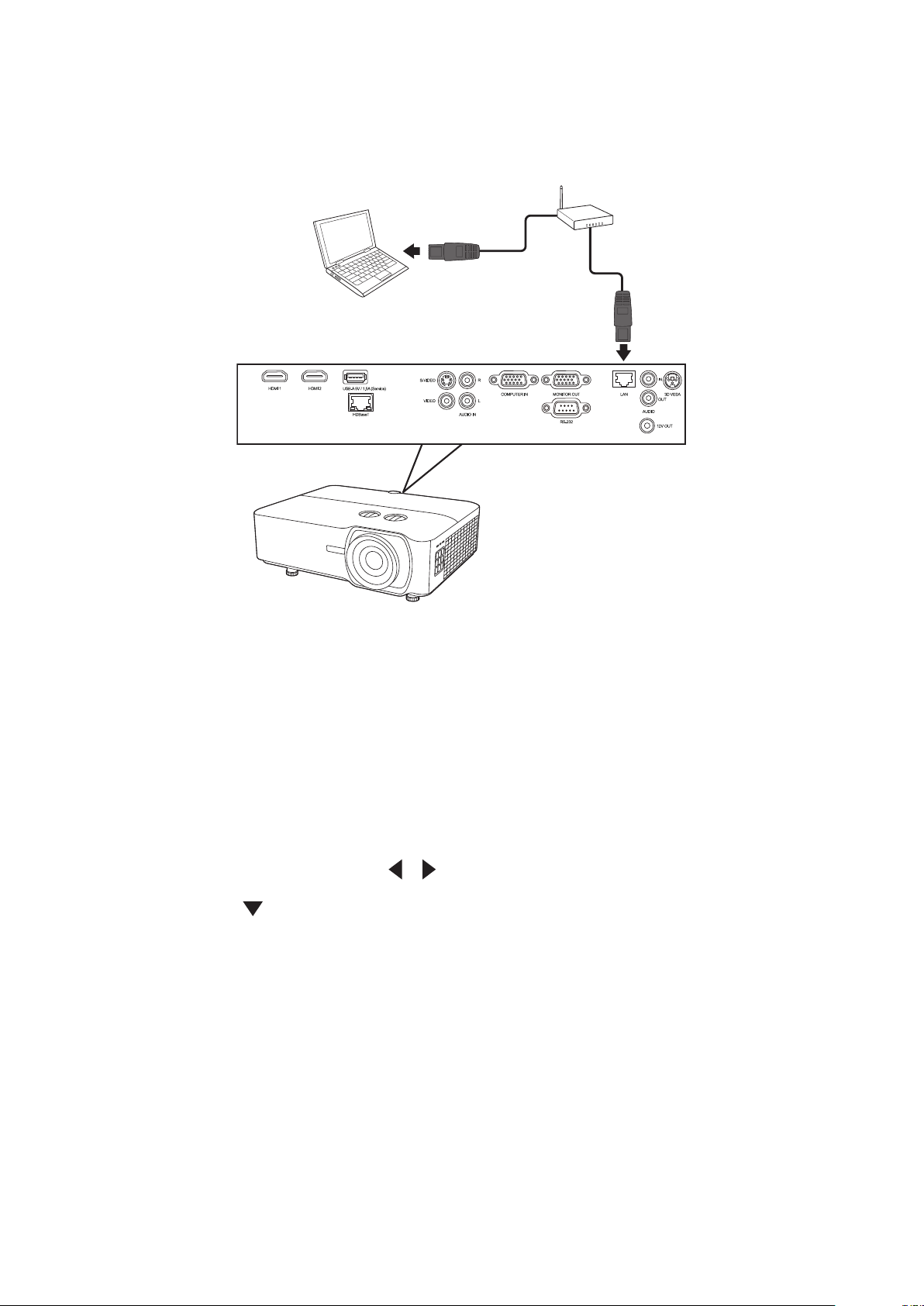

Projektorin hallitseminen LAN-ympäristön kautta ...............................................29

LAN-ohjausasetuksien määrittäminen .................................................................. 29

Valikkotoiminnot ...................................................... 31

On-Screen Display (OSD) -valikon yleinen käyttö .................................................31

On-Screen Display (OSD) -valikon rakenne ........................................................... 32

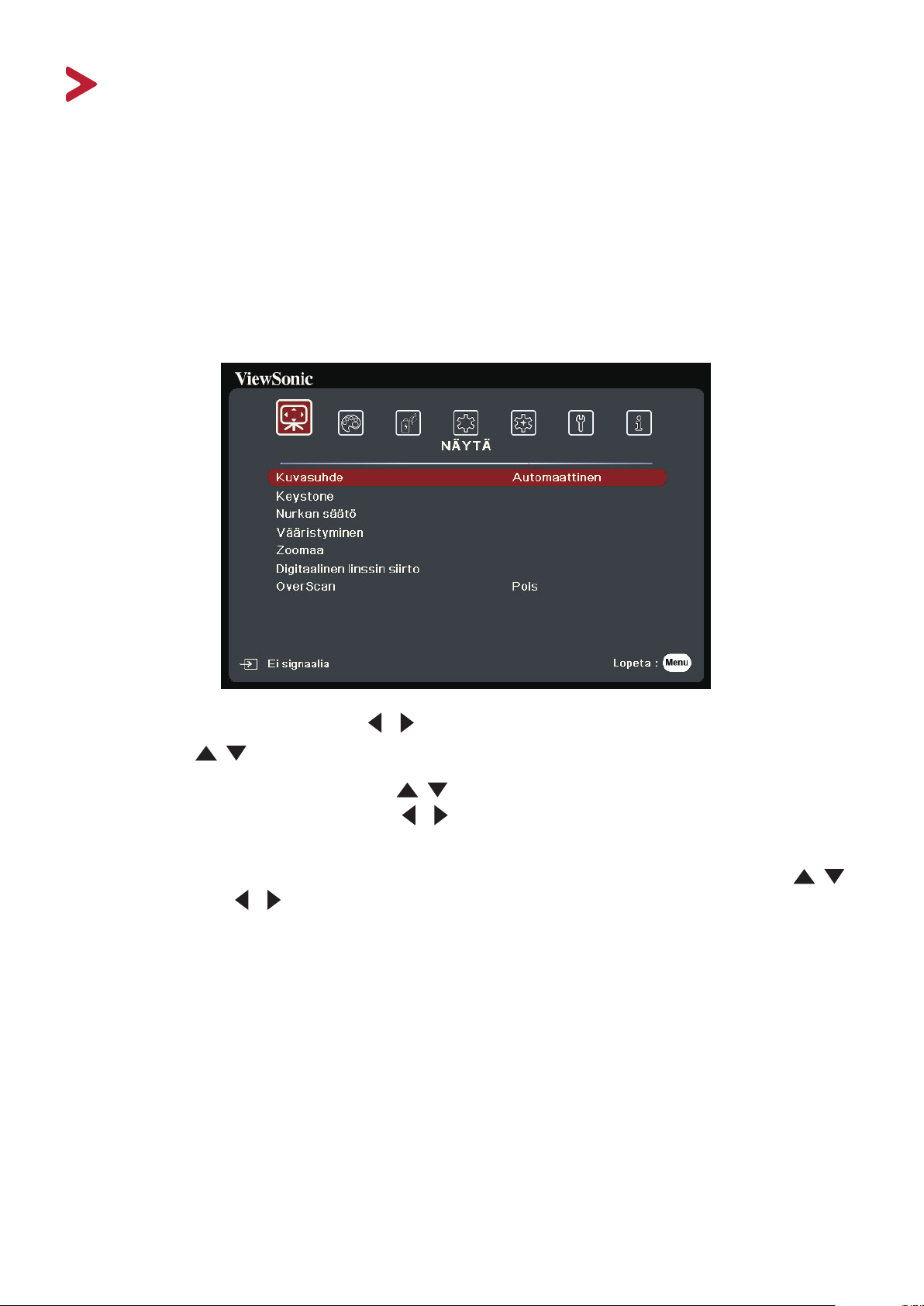

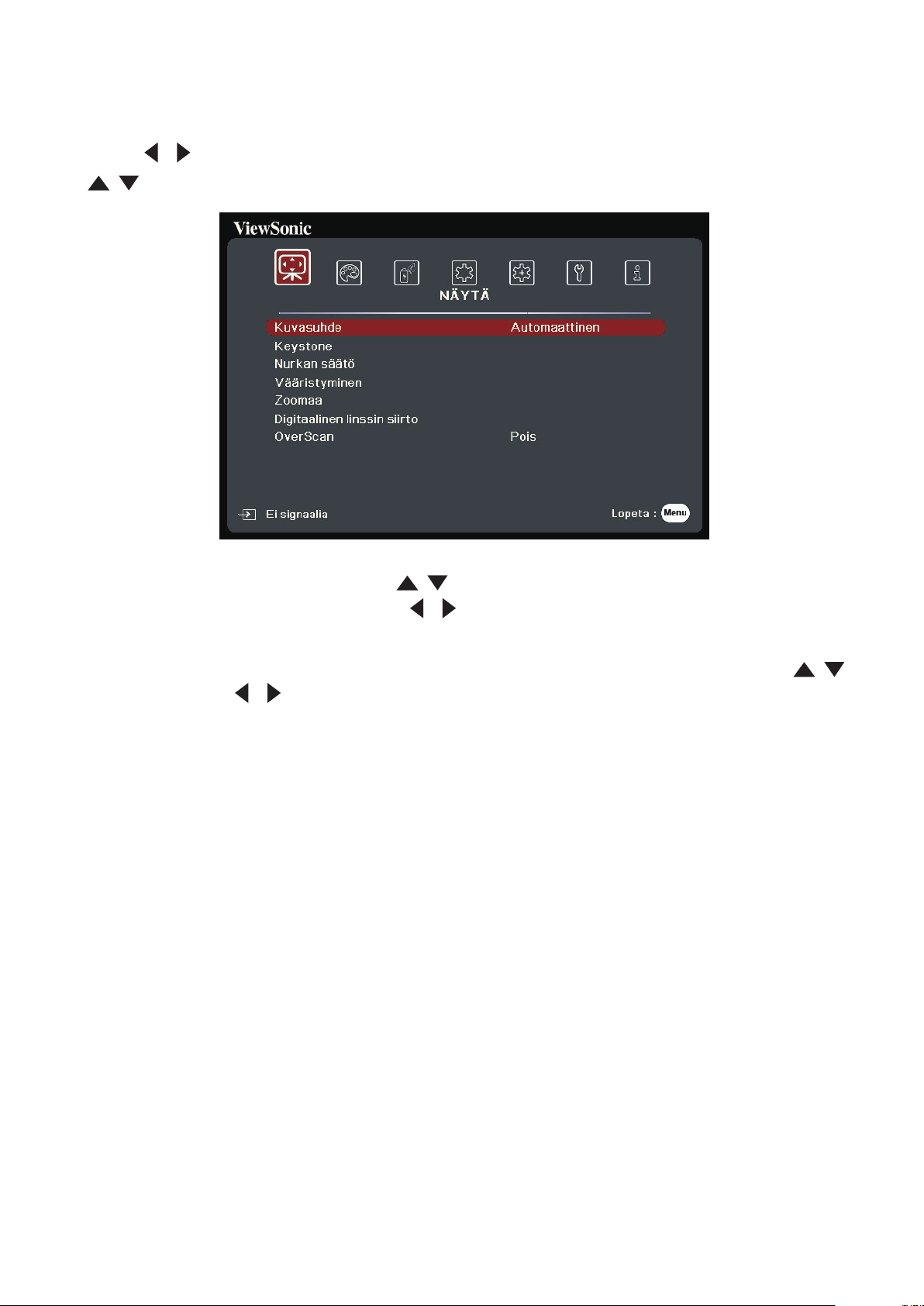

NÄYTTÖ-valikko ....................................................................................................39

Kuvavalikko ........................................................................................................... 42

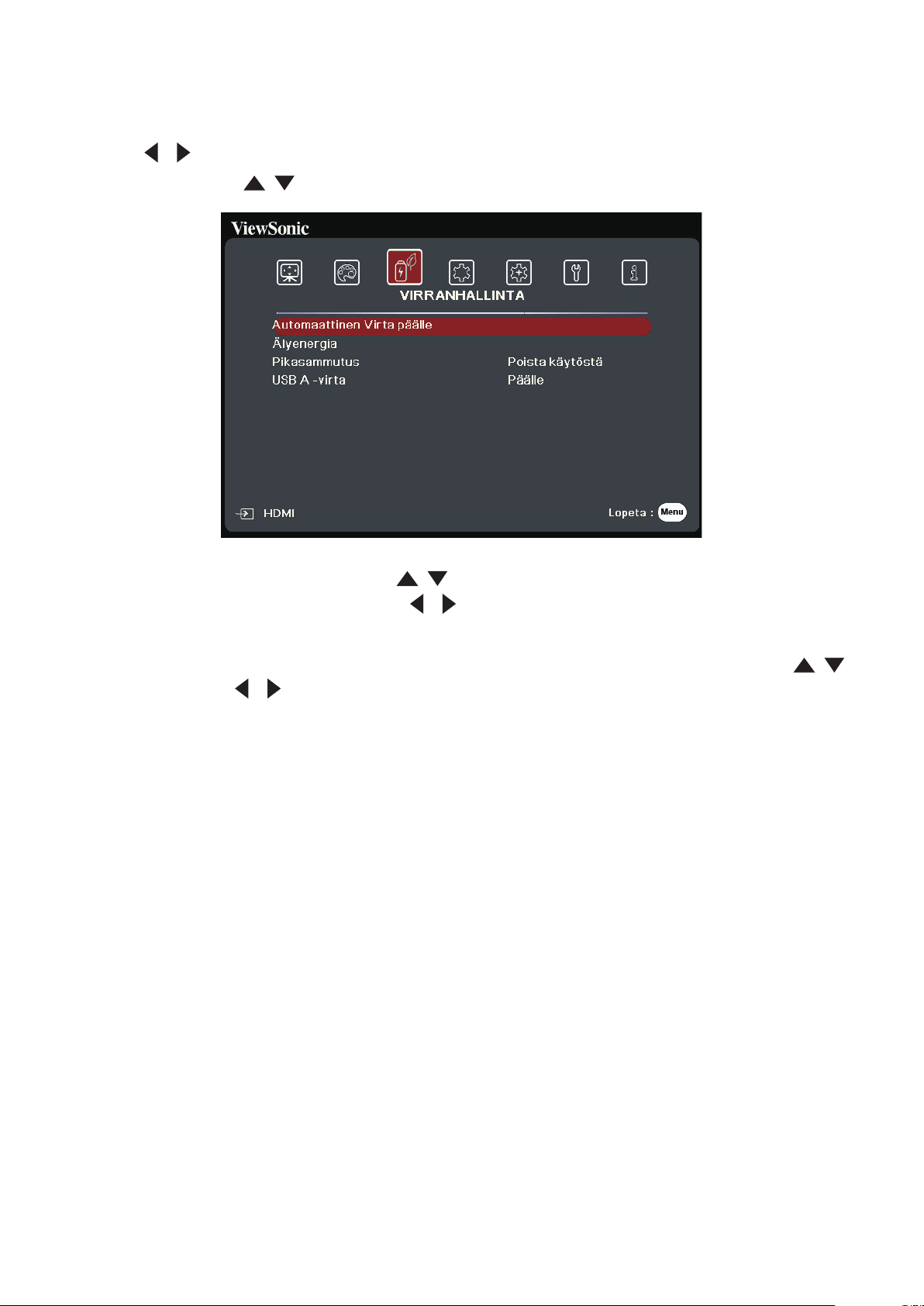

VIRRANHALLINTA-valikko .....................................................................................45

PERUS-valikko ....................................................................................................... 48

KEHITTYNYT-valikko .............................................................................................. 51

JÄRJESTELMÄ-valikko ...........................................................................................55

TIETOJA-valikko ....................................................................................................57

6

Liite ........................................................................... 59

Tekniset tiedot ......................................................................................................59

Projektorin mitat ................................................................................................... 60

Ajoituskaavio ........................................................................................................60

Analoginen RGB ..................................................................................................... 60

HDMI (PC) .............................................................................................................. 62

HDMI (Video) ......................................................................................................... 63

Video/S-Video ....................................................................................................... 63

Komponenttivideo ................................................................................................ 64

HDBaseT ................................................................................................................ 64

Vianmääritys ......................................................................................................... 65

Yleiset ongelmat .................................................................................................... 65

LED-merkkivalot .................................................................................................... 66

Huolto ................................................................................................................... 67

Yleiset varotoimenpiteet ....................................................................................... 67

Linssien puhdistaminen ......................................................................................... 67

Ulkokuoren puhdistaminen ................................................................................... 67

Projektorin säilyttäminen ...................................................................................... 67

Vastuuvapauslauseke ............................................................................................ 67

Valolähteen tiedot ................................................................................................ 67

Valolähteen tunnit ................................................................................................ 67

Pidennetty valolähteen käyttöikä ......................................................................... 67

7

Johdanto

Pakkauksen sisältö

HUOMAA: Pakkaukseen kuuluva virtajohto ja videokaapelit voivat vaihdella

maakohtaises. Pyydä lisäetoa paikalliselta jälleenmyyjältä.

8

Tuotetiedot

MENU

BLANK

EXIT

ENTER

COLOR

MODE

Projektori

Ohjaimet ja toiminnot

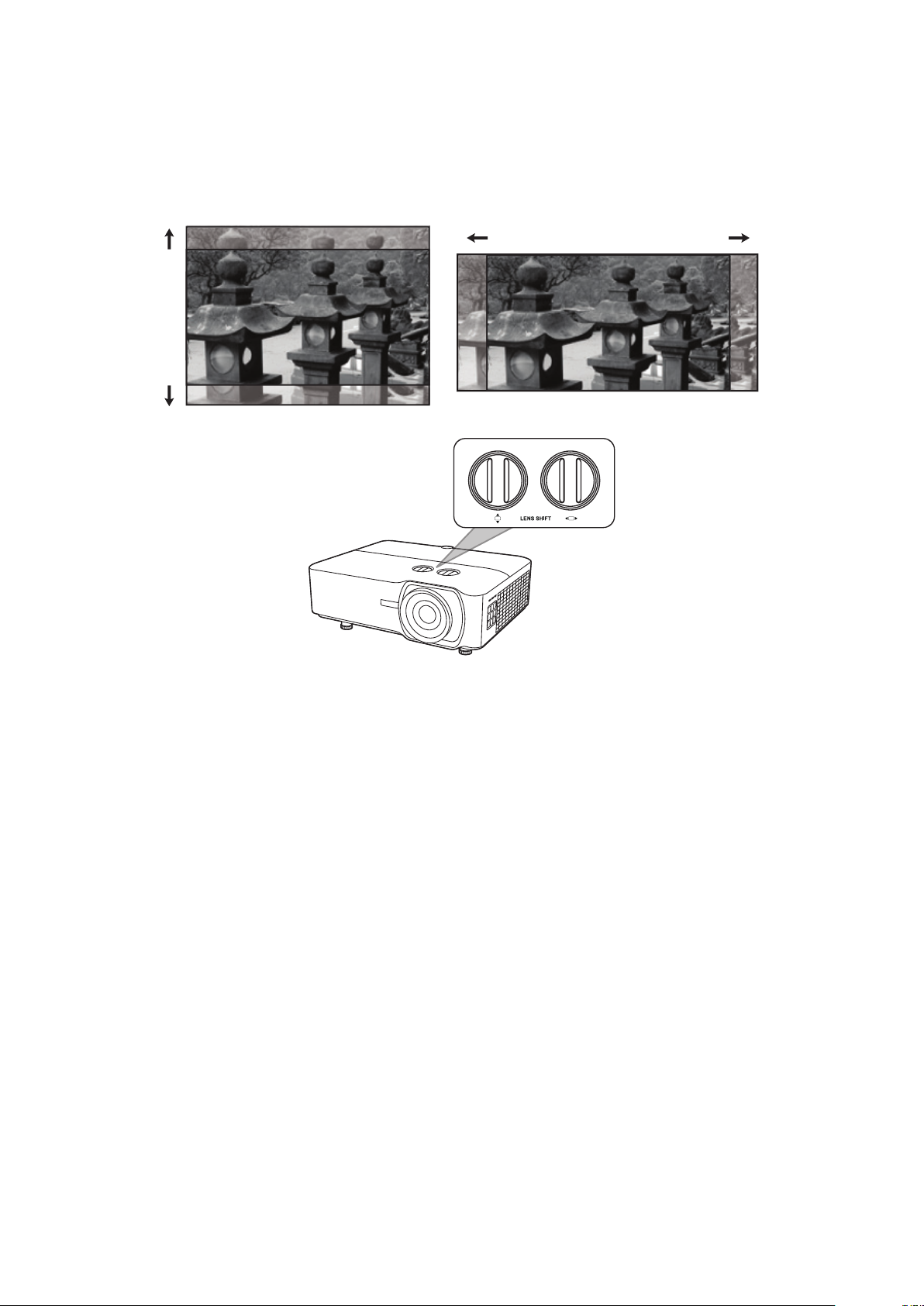

Linssin

siirto (ylös/
alas)

Linssin
siirto

(vasen/
oikea)

Tarkennus­rengas

Zoom-
ausrengas

Kaukosäätimen

infrapuna-anturi

Virtapainike/Kaukosäätimen

infrapuna-anturi

Virran
merkkivalo

Projektorin linssit

Lämpötilan
merkkivalo

Valolähteen
merkkivalo

Painike Kuvaus

[ ] Power (Teho)

[ / / / ]

Keystone-painikkeet

[ / / / ]
Vasen/Oikea/Ylös/Alas

Menu (Valikko)/Exit (Lopeta) Kytkee On-Screen Display (OSD) -valikon päälle tai pois päältä.
Source (Lähde) Näyttää tulolähteen valintapalkin.

(Ohje)

Blank (Tyhjä) Piilottaa näytön kuvan.
Enter (Siirry) Aktivoi On-Screen Display (OSD) -valikkovalinnan, kun OSD-

[ ] Kulman säätö Näyttää Nurkan säätö-valikon, kun OSD-valikkoa ei ole aktivoitu.

Color Mode (Väri-tila) Näyttää väri-tilan valintapalkin.

Siirtää projektorin valmiustilaan ja virran päälle.

Korjaa manuaalisesti kulmallisesta projektiosta aiheutuvat
vääristyneet kuvat.

Valitsee valikkovalinnat ja suorittaa säädöt, kun On-Screen
Display (OSD) -valikko on avattu.

Näyttää OHJE-valikon painamalla pitkään 3 sekunnin ajan.

valikko on avattu.

9

Liitäntäportit

1

Vaihtovirtajohdon tulo

Kattotelineen reiät

2

Turva-aukko

Turvatanko

3 6

4 8

5

7

9

10

11

12 13

15

14

16

Säätöjalka

Port (Portti) Kuvaus

[1] HDMI 1 HDMI-portti.
[2] HDMI 2 HDMI-portti.

[3] USB 5V/1,5 A OUT (huolto) A-tyypin USB-portti virransyöttöä ja huoltoa

varten.

[4] HDBase T HDBaseT-portti.

[5] VIDEO Komposiittivideoliitäntä.

[6] S-VIDEO S-videoliitäntä.
[7] AUDIO IN (O) Äänisignaalin (oikea) tuloliitin.
[8] AUDIO IN (V) Äänisignaalin (vasen) tuloliitin.

[9] COMPUTER IN RGB (PC) -signaalin tuloliitin.
[10] MONITOR OUT RGB (PC) -signaalin lähtöliitin.

[11] RS-232 RS-232-säätöportti.
[12] RJ-45 LAN-portti.

[13] AUDIO IN Äänisignaalin tuloliitin.
[14] AUDIO OUT Äänisignaalin lähtöliitin.
[15] 3D VESA 3D VESA -portti.
[16] 12V OUT 12 V DC -lähtöliitin.

10

Kaukosäädin

Ohjaimet ja toiminnot

Painike

Vasen/ Oikea

Ylös/ Alas

Menu (Valikko) Kytkee OSD-valikon päälle tai pois

Kuvaus

Valitsee halutut valikkovalinnat ja
suorittaa säädöt.

päältä tai siirtyy takaisin edelliseen

OSD-valikkoon.

Painike

Päällä/ Pois

COMP Valitsee lähteen COMPUTER IN

HDMI 1 Valitsee lähteen HDMI 1 -portista

HDMI 2 Valitsee lähteen HDMI 2 -portista

Auto Sync (Auto Synk) Määrittää automaattisesti parhaat

Kuvaus

Siirtää valmiustilaan ja kytkee virran
päälle.

-portista näyttöä varten.

näyttöä varten.

näyttöä varten.

kuva-ajat näytetylle kuvalle.

(Laser)

Exit (Lopeta) Poistuu ja tallentaa valikkoasetukset.

Aspect (Kuvasuhde) Näyttää kuvasuhteen valintapalkin.

Freeze (Pysäytä) Pysäyttää projektiokuvan.

Pattern (Kuvio) Näyttää piilossa olevan testimallin.

Blank (Tyhjä) Piilottaa näytön kuvan.

PgUp (Sivu ylös) (Sivu
ylös)/ PgDn (Sivu alas)
(Sivu alas)

(Esityksen ajastin)

Eco Mode (Eko-tila) Valitsee Eco -tilan.

(Äänenvoimakkuus

ylös)

(Äänenvoimakkuus

alas)

(Mykistä)

Color Mode (Väri-tila) Näyttää väri-tilan valintapalkin.

Näyttää laser-osoitinvalon esityksiä

varten.

Käyttää näytön ohjelmisto-ohjelmaa
(liitetyllä tietokoneella), joka vastaa
Sivu ylös/alas -komentoja (esim.
Microsoft PowerPoint).

HUOMAA: Käytettävissä, kun

tietokoneen tulosignaali on
valittu.

Näyttää Esityksen ajastin -valikon.

Lisää äänenvoimakkuutta.

Laskee äänenvoimakkuutta.

Kytkee äänen päälle tai pois päältä.

Suurentaa projektiokuvan kokoa.

Source (Lähde) Näyttää lähteen valintapalkin.

[ / / / ]

Keystone-painikkeet

Enter (Siirry) Suorittaa valitun OSD-valikkovalinnan.

(Kulman säätö)

Korjaa manuaalisesti kulmallisesta
projektiosta aiheutuvat vääristyneet
kuvat.

Näyttää Nurkan säätö-valikon, kun

OSD-valikkoa ei ole aktivoitu.

11

Pienentää projektiokuvan kokoa.

Näyttää TIETOJA -valikon.

(TIETOJA)

Network (Verkko) Näyttää LAN-ohjausasetukset

-valikon.

Kaukosäätimen toiminta-alue

Noudata alla annettuja ohjeita kaukosäätimen
virheettömän toiminnan varmistamiseksi:

1. Kaukosäädin on asetettava 30 asteen

pystysuoraan kulmaan projektorin infrapuna­anturiin(antureihin) nähden.

2. Kaukosäätimen ja anturin(antureiden) välinen

Noin 30°

etäisyys saa olla korkeintaan 8 metriä (26
jalkaa).

HUOMAA: Katso kuvasta lisätietoa

kaukosäätimen infrapuna­anturista(antureista) (IR).

Kaukosäätimen paristojen vaihto

1. Irrota paristokotelon kansi kaukosäätimen takaosasta painamalla sormialustaa ja

liu’uttamalla sen alas.

2. Poista olemassa olevat paristot (tarvittaessa) ja asenna kaksi AAA-paristoa.

HUOMAA: Noudata paristokotelon napaisuusmerkintöjä.

3. Asenna paristokotelon kansi takaisin kohdistamalla se alustaan ja työntämällä se

takaisin paikoilleen.

HUOMAA:

• Suojaa kaukosäädin ja paristot liialliselta lämmöltä ja kosteudelta.

• Vaihda paristo vain samaan tai vastaavanlaiseen paristoon, jota pariston valmistaja

suosittelee.

• Hävitä käytetyt paristot valmistajan ohjeiden mukaisesti ja paikallisia

ympäristömääräyksiä noudattamalla.

• Jos paristojen virta loppuu tai jos kaukosäädintä ei käytetä pitkään aikaan, poista

paristot kaukosäätimen vaurioiden välttämiseksi.

12

Alustavat asetukset

Tämä osio antaa tarkat ohjeet projektorin asettamiseen.

Asennuspaikan valitseminen

Asennuspaikka tulee määrittää omien mieltymyksien ja huoneen mukaan. Huomioi
seuraavat:

• Näytön koko ja sijainti.

• Sopivan pistorasian sijainti.

• Projektorin ja muiden laitteiden sijainti sekä niiden välinen etäisyys.

Projektori on tarkoitettu asennettavaksi johonkin seuraavasta asennuskohteesta:

1. Etuosa

Projektori sijoitetaan lattian lähelle
valkokankaan eteen.

2. Eteen katto

Projektori ripustetaan ylösalaisin katosta
valkokankaan eteen.

3. Taakse katto

Projektori ripustetaan ylösalaisin katosta
valkokankaan taakse.

HUOMAA: Edellyttää erityisen

valkokankaan
takaprojektioon.

4. Takaosa

Projektori sijoitetaan lattian lähelle
valkokankaan taakse.

HUOMAA: Edellyttää erityisen

valkokankaan
takaprojektioon.

13

Projektion mitat

HUOMAA: Katso tämän projektorin alkuperäinen näytön resoluutio osiosta ”Tekniset

tiedot” sivulla 62 .

• 16:10 kuva 16:10 valkokankaalla

a

+

-

+

-

• 16:10 kuva 4:3 valkokankaalla

+

-

g

b

a

g

h

h

+

-

b

HUOMAA: (e) = valkokangas / (f) = linssien keskikohta

14

LS920WU

16:10 kuva 16:10 valkokankaalla

(a)

Näyttökoko

(b) Projisointiväli (c) Kuvan

korkeus

(d) Pystysuuntainen

poikkeama

vähintään enintään vähintään enintään

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm

30 762 34 876 55 1401 16 404 -8 -202 8 202
40 1016 46 1168 74 1869 21 538 -11 -269 11 269
50 1270 57 1460 92 2336 26 673 -13 -337 13 337
60 1524 69 1752 110 2803 32 808 -16 -404 16 404
70 1778 80 2044 129 3270 37 942 -19 -471 19 471
80 2032 92 2336 147 3737 42 1077 -21 -538 21 538

90 2286 103 2628 166 4204 48 1212 -24 -606 24 606
100 2540 115 2920 184 4671 53 1346 -26 -673 26 673
120 3048 138 3503 221 5606 64 1615 -32 -808 32 808
150 3810 172 4379 276 7007 79 2019 -40 -1010 40 1010
200 5080 230 5839 368 9343 106 2692 -53 -1346 53 1346
250 6350 287 7299 460 11678 132 3365 -66 -1683 66 1683
300 7620 345 8759 552 14014 159 4039 -79 -2019 79 2019

16:10 kuva 4:3 valkokankaalla

(a)

Näyttökoko

(b) Projisointiväli (c) Kuvan

korkeus

(d) Pystysuuntainen

poikkeama

vähintään enintään vähintään enintään

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm

30 762 65 1653 104 2644 30 762 -15 -381 15 381

40 1016 76 1928 121 3085 35 889 -18 -445 18 445

50 1270 87 2203 139 3525 40 1016 -20 -508 20 508

60 1524 98 2479 156 3966 45 1143 -23 -572 23 572

70 1778 108 2754 173 4407 50 1270 -25 -635 25 635

80 2032 119 3030 191 4848 55 1397 -28 -699 28 699

90 2286 130 3305 208 5288 60 1524 -30 -762 30 762
100 2540 141 3581 226 5729 65 1651 -33 -826 33 826
120 3048 152 3856 243 6170 70 1778 -35 -889 35 889
150 3810 163 4131 260 6610 75 1905 -38 -953 38 953
200 5080 173 4407 278 7051 80 2032 -40 -1016 40 1016
250 6350 184 4682 295 7492 85 2159 -43 -1080 43 1080
300 7620 195 4958 312 7932 90 2286 -45 -1143 45 1143

HUOMAA: Kyseisissä luvuissa on 3 % toleranssi optisten komponenttien vaihteluiden

vuoksi. Projektion koko ja etäisyys on suositeltavaa testata fyysisesti
ennen projektorin pysyvää asentamista.

15

LS921WU

16:10 kuva 16:10 valkokankaalla

(a)

Näyttökoko

(b) Projisointiväli (c) Kuvan

korkeus

(d) Pystysuuntainen

poikkeama

vähintään enintään vähintään enintään

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm

30 762 20 521 23 573 16 404 -8 -202 8 202

40 1016 27 694 30 764 21 538 -11 -269 11 269

50 1270 34 868 38 955 26 673 -13 -337 13 337

60 1524 41 1041 45 1146 32 808 -16 -404 16 404

70 1778 48 1215 53 1336 37 942 -19 -471 19 471

80 2032 55 1389 60 1527 42 1077 -21 -538 21 538

90 2286 61 1562 68 1718 48 1212 -24 -606 24 606
100 2540 68 1736 75 1909 53 1346 -26 -673 26 673
120 3048 82 2083 90 2291 64 1615 -32 -808 32 808
150 3810 102 2603 113 2864 79 2019 -40 -1010 40 1010
200 5080 137 3471 150 3818 106 2692 -53 -1346 53 1346
250 6350 171 4339 188 4773 132 3365 -66 -1683 66 1683
300 7620 205 5207 225 5728 159 4039 -79 -2019 79 2019

16:10 kuva 4:3 valkokankaalla

(a)

Näyttökoko

(b) Projisointiväli (c) Kuvan

korkeus

(d) Pystysuuntainen

poikkeama

vähintään enintään vähintään enintään

tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm tuumaa mm

30 762 39 982 43 1081 30 762 -15 -381 15,0 381

40 1016 45 1146 50 1261 35 889 -18 -445 17,5 445

50 1270 52 1310 57 1441 40 1016 -20 -508 20,0 508

60 1524 58 1474 64 1621 45 1143 -23 -572 22,5 572

70 1778 64 1637 71 1801 50 1270 -25 -635 25,0 635

80 2032 71 1801 78 1981 55 1397 -28 -699 27,5 699

90 2286 77 1965 85 2161 60 1524 -30 -762 30,0 762
100 2540 84 2129 92 2341 65 1651 -33 -826 32,5 826
120 3048 90 2292 99 2522 70 1778 -35 -889 35,0 889
150 3810 97 2456 106 2702 75 1905 -38 -953 37,5 953
200 5080 103 2620 113 2882 80 2032 -40 -1016 40,0 1016
250 6350 110 2784 121 3062 85 2159 -43 -1080 42,5 1080
300 7620 116 2947 128 3242 90 2286 -45 -1143 45,0 1143

HUOMAA: Kyseisissä luvuissa on 3 % toleranssi optisten komponenttien vaihteluiden

vuoksi. Projektion koko ja etäisyys on suositeltavaa testata fyysisesti
ennen projektorin pysyvää asentamista.

16

Projektorin asentaminen

151

HUOMAA: Jos hankit kolmannen osapuolen telineen, käytä oikeaa ruuvikokoa.

Ruuvikoot voivat vaihdella asennuslevyn paksuuden mukaan.

1. Varmista asennuksen paras varmuus käyttämällä ViewSonic®-seinä- tai

lattiatelinettä.

2. Varmista, että projektorin asennuksessa käytettävät ruuvit täyttävät seuraavat

määritykset:

• Ruuvityyppi: M4

• Ruuvin pituus: 12,8 mm ~ 15,8 mm

304

HUOMAA:

• Vältä projektorin asentamista lämpölähteen lähelle.

• Jätä katon ja projektorin alaosan väliin vähintään 10 cm vapaata tilaa.

17

Luvattoman käytön estäminen

Projektorissa on useita sisäänrakennettuja turvatoimintoja varkauden, luvattoman
käytön tai tahattoman asetusten muuttamisen estämiseksi.

Turva-aukon käyttäminen

Voit ehkäistä projektorin varkauden kiinnittämällä projektorin pysyvään kohteeseen

turva-aukon lukituslaitteella.

Alla on esimerkki turva-aukon lukituslaitteen asentamisesta:

HUOMAA: Turva-aukkoa voidaan käyttää myös turva-ankkurina, jos projektori

asennetaan kattoon.

18

Salasana-toiminnon käyttäminen

Projektorissa on salasanan suojaustoiminto sen luvattoman käytön estämiseksi.

Salasana voidaan asettaa On-Screen Display (OSD) -valikossa.

HUOMAA: Ota salasana ylös ja säilytä sitä varmassa paikassa.

Salasanan asettaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ >

Turvallisuus-asetukset ja paina Enter (Siirry).

2. Korosta Käynnistä lukitus ja valitse

Päällä painamalla / .

3. Kuten esitetty oikealla, neljä

nuolipainiketta ( , , ,
) edustavat 4 lukua (1, 2, 3, 4).

Aseta kuusinumeroinen salasana
nuolipainikkeilla.

4. Vahvista uusi salasana syöttämällä se uudelleen. Kun salasana on asetettu, OSD-

valikko palaa sivulle Turvallisuus-asetukset.

5. Poistu OSD-valikosta painamalla Exit (Lopeta) .

HUOMAA: Kun salasana on asetettu, se tulee syöttää aina projektorin käynnistämisen

yhteydessä.

19

Salasanan vaihtaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ >

Turvallisuus-asetukset > Muuta salasana.

2. Paina Enter (Siirry), näkyviin tulee viesti ”ANNA NYKYINEN SALASANA”.

3. Syötä vanha salasana.

 Jos salasana on oikein, näkyviin tulee toinen viesti ”ANNA UUSI SALASANA”.
 Jos salasana on virheellinen, salasanan virheviesti tulee näkyviin viiden

sekunnin ajaksi, minkä jälkeen tulee näkyviin viesti ”ANNA NYKYINEN
SALASANA”. Voit yrittää uudelleen tai peruuttaa painamalla painiketta

Exit (Lopeta).

4. Syötä uusi salasana.

5. Vahvista uusi salasana syöttämällä se uudelleen.

6. Poistu OSD-valikosta painamalla Exit (Lopeta).

HUOMAA: Syötetyt luvut näkyvät näytössä tähtimerkkeinä (*).

Salasanatoiminnon käytöstä poistaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ >

Turvallisuus-asetukset > Käynnistä lukitus.

2. Paina painiketta / valinnan Pois valitsemiseksi.

3. Näkyviin tulee viesti ”Anna salasana”. Syötä nykyinen salasana.

 Jos salasana on oikein, OSD-valikko palaa salasanasivulle ja “Pois” näkyy

rivillä Käynnistä lukitus.

 Jos salasana on virheellinen, salasanan virheviesti tulee näkyviin viiden

sekunnin ajaksi, minkä jälkeen tulee näkyviin viesti ”ANNA NYKYINEN
SALASANA”. Voit yrittää uudelleen tai peruuttaa painamalla painiketta

Exit (Lopeta).

HUOMAA: Säilytä vanha salasana, sillä tarvitset sen salasanatoiminnon

käyttöönottamiseen.

20

Salasanan unohtaminen

Jos otat salasanatoiminnon käyttöön, sinua
pyydetään syöttämään kuusinumeroinen
salasana projektorin päälle kytkemisen
yhteydessä. Jos syötät virheellisen salasanan,

salasanan virheviesti (kuva oikealla) tulee

näkyviin viiden sekunnin ajaksi, minkä jälkeen
näkyviin tulee viesti ”ANNA SALASANA”.

Voit yrittää uudelleen tai jos et muista sitä, voit käyttää salasanan palautusta.

HUOMAA: Jos syötät virheellisen salasanan viisi kertaa peräkkäin, projektori sammuu

automaattisesti lyhyessä ajassa.

Salasanan palautus

1. Kun viesti ”ANNA NYKYINEN SALASANA”

näkyy, paina ja pidä alhaalla painiketta
Auto Sync (Auto Synk) kolmen sekunnin
ajan. Projektori näyttää näytössä koodin.

2. Kirjoita numero ylös ja kytke projektori pois

päältä.

3. Kysy lisätietoa paikallisesta huoltopalvelusta

numeron dekoodaamiseksi. Sinua voidaan
pyytää esittämään ostotosite, jolla sinut
tunnistetaan projektorin valtuutetuksi
käyttäjäksi.

21

Ohjauspainikkeiden lukitseminen

Lukitsemalla projektorin ohjauspainikkeet voit estää asetuksien tahattoman

muuttamisen (esim. lapsien toimesta).

HUOMAA: Kun toiminto Paneelin Näppäinlukko on päällä, projektorin

ohjauspainikkeet eivät toimi painikea Power (Teho) lukuun oamaa.

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ >

Paneelin Näppäinlukko.

2. Paina painiketta / valinnan Päällä valitsemiseksi.

3. Valitse Kyllä ja vahvista painamalla Enter (Siirry).

4. Avaa paneelin näppäinlukko painamalla ja pitämällä alhaalla projektorin
painiketta kolmen sekunnin ajan.

HUOMAA: Voit myös käyttää kaukosäädintä valikkoon JÄRJESTELMÄ >

Paneelin Näppäinlukko siirtymiseksi ja valitse Pois.

22

Liitännät

Tämä osio antaa ohjeet projektorin ja muiden laitteiden välisten liitäntöjen
tekemiseen.

Liitäntä virtalähteeseen

1. Liitä virtajohto projektorin takana olevaan AC IN -liitäntään.

2. Liitä virtajohto pistorasiaan.

HUOMAA: Asenna helpos käyteävissä oleva katkaisin pysyvään johdotukseen

projektorin asentamisen yhteydessä tai liitä virtapistoke laieen lähellä

olevaan helppopääsyiseen pistorasiaan. Jos projektorin käytön aikana

esiintyy häiriötä, katkaise laieen virta katkaisimesta tai irrota pistoke

pistorasiasta.

23

Liitännät videolähteisiin

HDMI-liitäntä

Liitä yksi HDMI-kaapelin pää videolaitteen HDMI-porttiin. Liitä sitten kaapelin

toinen pää projektorin liitäntään HDMI 1 tai HDMI 2.

S-Video-liitäntä

Liitä yksi S-Video-kaapelin pää videolaitteen S-Video-porttiin. Liitä sitten kaapelin

toinen pää projektorin S-VIDEO -liitäntään.

Komposiittivideon liitäntä

Liitä yksi videokaapelin pää videolaitteen videoporttiin. Liitä sitten kaapelin toinen
pää projektorin VIDEO-liitäntään.

Liitännät tietokonelähteisiin

VGA-liitäntä

Liitä yksi VGA-kaapelin pää tietokoneen VGA-porttiin. Liitä sitten kaapelin toinen

pää projektorin liitäntään COMPUTER IN.

HUOMAA: Jotkin kanneavat etokoneet eivät kytke päälle ulkoisia näyöjä, kun ne

liitetään projektoriin. Kanneavan etokoneen projekon asetuksia voi

olla tarpeen säätää.

VGA Out -liitäntä

Liitä VGA-liitännän jälkeen yksi VGA-kaapelin pää monitorin VGA-porttiin. Liitä

sitten kaapelin toinen pää projektorin liitäntään MONITOR OUT.

Äänen liittäminen

Projektorissa on kaiuttimet, voit lisäksi liittää ulkoisia kaiuttimia projektorin AUDIO
OUT -liitäntään.

HUOMAA: Äänilähtö säätyy projektorin Volume (Äänenvoimakkuus) ja Mute

(Mykistä) -asetusten mukaan.

Kytkentä HDBaseT-laitteeseen

HDBaseT-tekniikka välittää kuvasignaalin LAN-kaapelin välityksellä. Liitä Cat5e/Cat6­kaapeli HDBaseT TX Boxista HDBaseT-signaalin vastaanottoa varten.

Videosignaali - Liitä se HDBaseT-laitteistoon (esim. teräväpiirtoinen TV-lähde, Blu­ray-soitin jne.).

24

RS-232-toiminto: Kun projektori liitetään HDBaseT-yksikköön RS-232-tiedonsiirrolla,
projektoria voidaan säätää tietokoneen RS-232-komennoilla. Lisätietoa RS232­komennoista saa RS-232-tiedonsiirron komentotaulukosta.

HDBaseT:n parhaat käytännöt:

1. Mikäli epäselvyyksiä ilmenee, käytä suojattua Cat6-kaapelia suojatuilla

pistokkeilla.

2. Käytä asianmukaista maadoitusta.

3. Eristä HDBaseT-luokan kaapelit muista signaalityypeistä.

Alla esitetyt liitännät ovat ainoastaan viitteellisiä. Projektorissa olevat liitännät
vaihtelevat kunkin projektorimallin mukaan. Kaikkia kaapeleita ei välttämättä
toimiteta projektorin mukana. Ne ovat kaupallisesti saatavilla elektroniikkaliikkeistä.

25

Käyttö

Projektorin kytkeminen päälle tai pois päältä

Projektorin käynnistäminen

1. Kytke projektori päälle painamalla painikea Power (Teho).

2. Valolähde syyy ja ”Käynnistä/Sammuta -soioääni” käynnistyy.

3. Virran merkkivalossa palaa vihreä valo, kun projektori on päällä.

HUOMAA: Kun olet kytkenyt projektorin päälle, valolähteen käyöiän säilyämiseksi

odota vähintään viisi (5) minuua ennen sen sammuamista.

4. Kytke kaikki liitetyt laieet (esim. kanneava etokone) päälle ja projektori hakee

tulolähteen.

HUOMAA: Jos projektori löytää tulolähteen, näkyviin tulevat lähdeedot. Jos mitään

tulolähdeä ei löydetä, näkyviin tulee ”No Signal” (Ei signaalia) -vies.

Ensimmäinen käynnistyskerta

Jos projektori kytkettiin päälle ensimmäistä kertaa, valitse OSD-kieli näytön ohjeita

noudattamalla.

26

Projektorin sammuttaminen

1. Paina painikea Power (Teho) tai O (Pois), näkyviin tuleva vahvistusvies pyytää

painamaan Power (Virta) tai O (Pois) -painikea toisen kerran. Voit peruuaa
painamalla lisäksi mitä tahansa muuta painikea.

HUOMAA: Jos et vastaa muutaman sekunnin kuluessa ensimmäisestä painalluksesta,

vies häviää.

2. Kun jäähdytystoiminto on pääynyt, ”Käynnistä/Sammuta -soioääni”
käynnistyy.

3. Irrota virtajohto pistokkeesta, jos projektoria ei käytetä pitkään aikaan.

HUOMAA:

• Valolähteen suojaamiseksi projektori ei vastaa komentoihin jäähdytyksen aikana.

• Älä irrota virtajohtoa ennen kuin projektori on sammunut kokonaan.

27

Tulolähteen valitseminen

Projektori voidaan liittää useaan eri laitteeseen samanaikaisesti. Se voi kuitenkin
näyttää yhden kokonaisen näytön yhdellä kertaa.

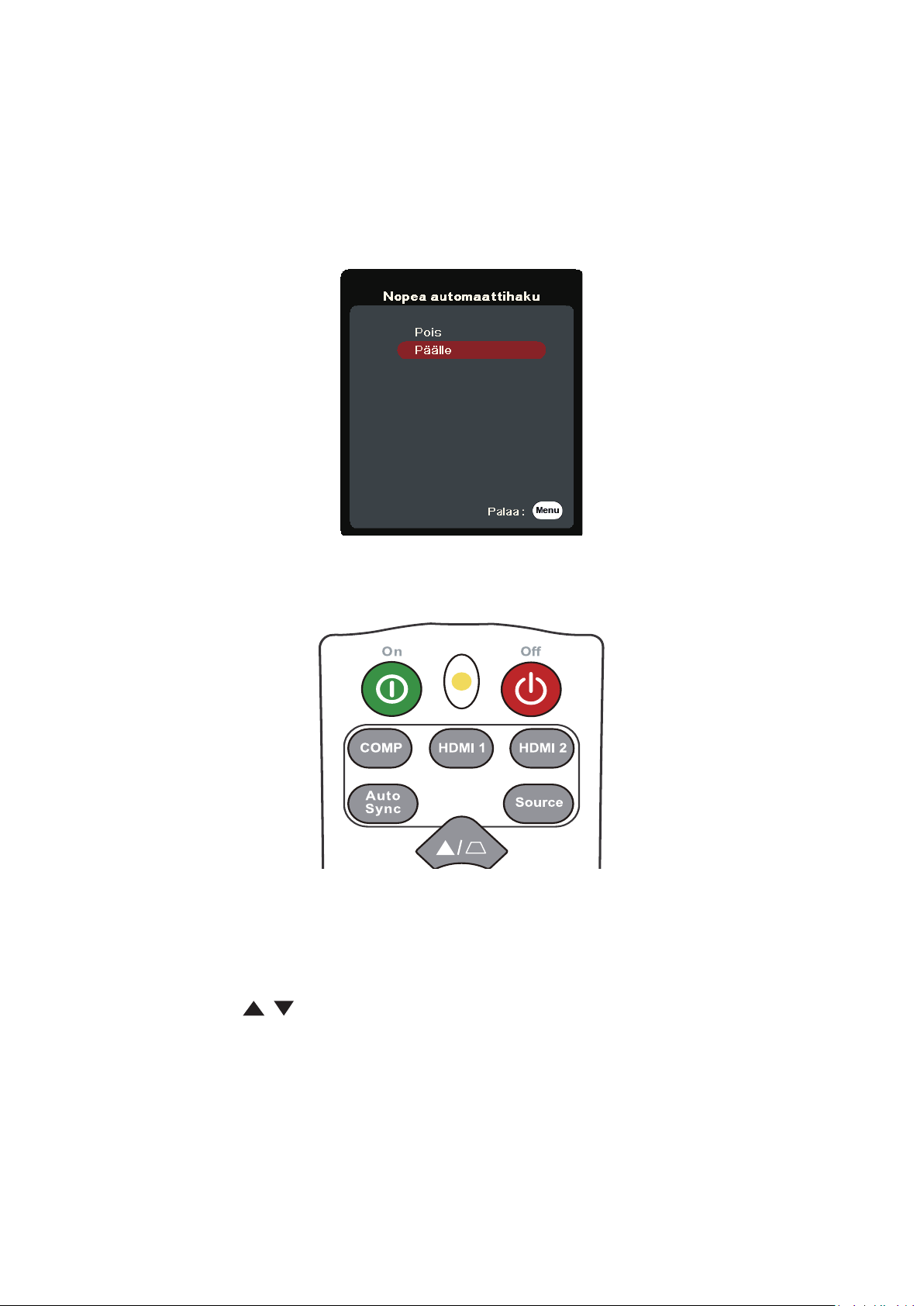

Jos haluat projektorin hakevan tulolähteen automaattisesti, varmista, että
Nopea automaattihaku -toiminto JÄRJESTELMÄ -valikossa on Päällä.

Voit valita tulolähteen myös manuaalisesti painamalla jotakin kaukosäätimen
lähteen valintapainikkeista tai siirtymällä saatavilla olevien tulolähteiden kohdalle.

Valitse tulolähde manuaalisesti toimimalla seuraavasti:

1. Paina Source (Lähde), näkyviin tulee valikko lähteen valitsemiseen.

2. Paina painikea / , kunnes olet valinnut haluamasi signaalin ja paina
Enter (Siirry).

3. Kun edot on havaiu, valitut lähdeedot tulevat näkyviin näyöön muutaman

sekunnin ajaksi.

HUOMAA: Jos projektoriin on liitey useita laieita, toista vaiheet 1 -2 toisen lähteen

hakemiseksi.

28

Projektiokuvan säätäminen

Projektorin korkeuden ja projektiokulman säätäminen

Projektorissa on yksi (1) säätöjalka. Projektorin korkeutta ja pystysuuntaista

projektiokulmaa voidaan muuttaa jalkaa säätämällä. Säädä jalkaa varoen
projektiokuvan sijainnin hienosäätämiseksi.

Kuvan automaattinen säätäminen

Joskus kuvanlaatua voi olla tarpeen parantaa. Paina tällöin kaukosäätimen
painiketta Auto Synk. Viiden (5) sekunnin kuluessa sisäänrakennettu Intelligent

Auto Adjustment -toiminto säätää uudelleen taajuuden ja kellon arvot parhaan

kuvalaadun takaamiseksi.

Tämän jälkeen vasempaan yläkulmaan tulevat näkyviin valitun lähteen tiedot

kolmen (3) sekunnin ajaksi.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC D-Sub -tulolähde

(analoginen RGB/COMPUTER IN) on valiu.

Kuvan koon ja laadun säätäminen

Säädä projektiokuvaa vaadittuun kokoon kiertämällä zoomausrengasta.

Kuvan laatua voidaan parantaa kiertämällä tarkennusrengasta.

29

Trapetsivääristymän korjaaminen

MENU

BLANK

EXIT

ENTER

COLOR

MODE

Trapetsivääristymä viittaa tilanteeseen, jossa projisoitu kuva vääristyy
projisointikulman vuoksi.
Voit korjata tämän säätämällä projektorin korkeutta sekä toimimalla seuraavasti:

1. Trapetsivääristymän sivu voidaan avata projektorin tai kaukosäämen

trapetsivääristymän painikkeilla.

2. Kun trapetsivääristymän sivu on tullut näkyviin, paina painikea
trapetsivääristymän korjaamiseksi kuvan yläosassa. Paina painikea
trapetsivääristymän korjaamiseksi kuvan alaosassa. Paina painikea
trapetsivääristymän korjaamiseksi kuvan oikealla puolella. Paina painikea

trapetsivääristymän korjaamiseksi kuvan vasemmalla puolella.

30

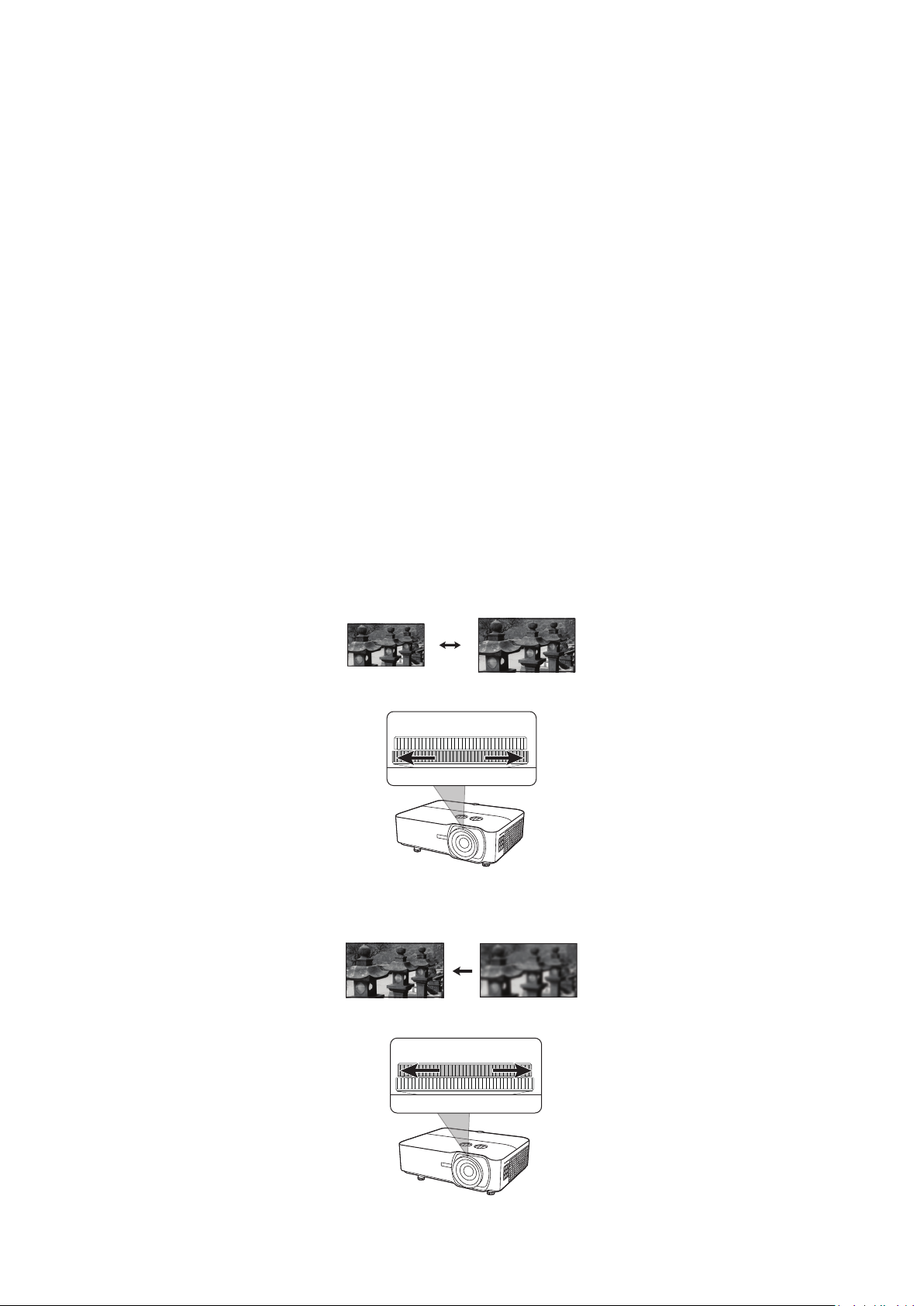

Projektiokuvan hallinta

Linssien siirtymää voidaan säätää pystysuunnassa +/- 50 % tai vaakasuunnassa
+/- 50 % käyttämällä projektorissa olevia linssin siirron säätimiä, minkä ansiosta

projektoria ei tarvitse siirtää tai asettaa fyysisesti. Tämä on erityisen hyödyllistä

silloin, kun projektori on asennettu kattoon.

Kuvan piilottaminen

Jotta esittelijä saavuttaisi yleisön täydellisen huomion, voit käyttää toimintoa
Blank (Tyhjä) projektorissa tai kaukosäätimessä näytön kuvan piilottamiseksi. Paina
mitä tahansa painiketta projektorissa tai kaukosäätimessä kuvan palauttamiseksi.

HUOMIO: Älä peitä projekolinssejä projisoinnin aikana, muutoin peiävä kohde voi

kuumentua ja epämuodostua tai jopa aiheuaa tulipalon.

31

Projektorin hallitseminen LAN-ympäristön kautta

Projektori tukee Crestron®-ohjelmistoa. LAN-ohjausasetukset-valikon oikeilla

asetuksilla voit hallita projektoria tietokoneen verkkoselaimesta, kun tietokone ja

projektori on liitetty oikein samaan LAN-verkkoon.

LAN-ohjausasetuksien määrittäminen

• DHCP-ympäristössä:

1. Liitä RJ45-kaapelin yksi pää projektorin RJ45 LAN -tuloliimeen ja toinen pää
RJ45-porin.

2. Avaa OSD-valikko ja siirry KEHITTYNYT > LAN-ohjausasetukset -valikkoon. Paina
Enter (Siirry) sivun LAN-ohjausasetukset avaamiseksi. Vaihtoehtoises voit

painaa Network (Verkko) valikon LAN-ohjausasetukset avaamiseksi suoraan.

3. Korosta LAN-asetukset ja paina / valinnan DHCP PÄÄLLÄ valitsemiseksi.

4. Paina painikea valinnan Käytä korostamiseksi ja paina Enter (Siirry).

5. Odota noin 15 - 20 sekuna ja siirry takaisin sivulle LAN-asetukset. Näkyviin
tulevat asetukset Projektorin IP-osoite, Aliverkkomaski, Oletusyhdyskäytävä,

DNS-palvelin. Kirjoita ylös rivillä Projektorin IP-osoite oleva IP-osoite.

HUOMAA:

• Jos Projektorin IP-osoite ei tule edelleenkään näkyviin, ota yhteyä verkon ylläpitäjään.

• Jos RJ45-kaapeleita ei ole liitey oikein, asetuksissa Projektorin IP-osoite,

Aliverkkomaski, Oletusyhdyskäytävä ja DNS-palvelin näkyy 0.0.0.0. Varmista, eä

kaapelit on liitey oikein ja toista yllä kuvatut toimenpiteet uudelleen.

• Jos projektori on liiteävä valmiuslassa, aseta Valmiustila LAN-ohjaus valintaan

Päällä valikossa KEHITTYNYT > LAN-ohjausasetukset.

32

• Muut kuin DHCP-ympäristöt:

1. Toista yllä kuvatut toimenpiteet 1-2.

2. Korosta LAN-asetukset ja paina / valinnan Staattinen IP valitsemiseksi.

3. Ota yhteyä ITS-ylläpitäjään saadaksesi etoa asetuksista Projektorin IP-osoite,

Aliverkkomaski, Oletusyhdyskäytävä, DNS-palvelin.

4. Paina Enter (Siirry) muuteavan valinnan valitsemiseksi ja paina.

5. Paina / siirtääksesi kursoria ja paina sien / arvon syöämiseksi.

6. Tallenna asetukset painamalla Enter (Siirry). Jos et halua tallentaa asetuksia,

paina Exit (Lopeta).

7. Paina painikea valinnan Käytä korostamiseksi ja paina Enter (Siirry).

HUOMAA:

• Jos RJ45-kaapeleita ei ole liitey oikein, asetuksissa Projektorin IP-osoite,

Aliverkkomaski, Oletusyhdyskäytävä, DNS-palvelin näkyy 0.0.0.0. Varmista, eä

kaapelit on liitey oikein ja toista yllä kuvatut toimenpiteet uudelleen.

• Jos haluat liiää projektorin valmiuslassa, varmista, eä olet valinnut
valinnan Staattinen IP ja saanut edot Projektorin IP-osoite, Aliverkkomaski,

Oletusyhdyskäytävä ja DNS-palvelin projektorin ollessa päällä.

33

Valikkotoiminnot

Tässä osiossa kuvataan On-Screen Display (OSD) -valikko ja sen valinnat.

On-Screen Display (OSD) -valikon yleinen käyttö

HUOMAA: Tämän ohjekirjan OSD-näyökuvat ovat ainoastaan viieellisiä ja

ne voivat poiketa todellisesta kuvaruudusta. Jotkin seuraavista OSD­asetuksista eivät välämää ole saatavilla. Katso projektorin OSD-valikko.

Projektorissa on On-Screen Display (OSD) -valikko säätöjen tekemiseen. Voit avata

valikon painamalla projektorin tai kaukosäätimen painiketta Menu (Valikko) .

1. Valitse päävalikko painamalla / . Paina sien painikea Enter (Siirry) tai

painikkeita / alavalikkolueeloon siirtymiseksi.

2. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

34

On-Screen Display (OSD) -valikon rakenne

Päävalikko Alavalikko Valikkovalinta

NÄYTÄ

Kuvasuhde Automaattinen

4:3

16:9
16:10
2,35:1

Natiivi

Keystone Pystysuora -40~40

Vaakasuora -40~40

Nurkan säätö Ylhäällä oikea 45°/90°

Ylhäällä vasen 45°/90°
Alhaalla oikea 45°/90°
Alhaalla vasen 45°/90°

Sijainti X: -5 ~ 5, Y: - 5 ~ 5
Vaihe 0~31

KUVA

H.-koko -15~15

Zoomaa 0.8X ~2.0X
Digitaalinen linssin

siirto

OverScan Pois/1/2/3/4/5
Väri-tila Kirkkain

Kirkkaus 0~100
Kontrasti -50~50

Pystysuora -50~50
Vaakasuora -50~50

Esitys
Vakio
Valokuva
Elokuva
Käyttäjä 1
Käyttäjä 2

35

Päävalikko Alavalikko Valikkovalinta

KUVA

Värilämp. 9300K/7500K/6500K

Punainen vahvistus 0~100
Vihreä vahvistus 0~100
Sininen vahvistus 0~100
Punaisen siirtymä -50~+50
Vihreän siirtymä -50~+50
Sinisen siirtymä -50~+50

Kehittynyt Väri -50~50

Sävy -50~50
Terävyys 0~31
Gamma 1,8/2,0/2,2/2,35/

2,5/Cubic/sRGB

Brilliant Color Pois/1/2/3/4/

5/6/7/8/9/10

Noise Reduction 0~31
Värihallinta Ensisijainen väri

Nollaa väriasetusten Reset

Peruuta

Värisävy
Värikylläisyys
Vahvistus

36

Päävalikko Alavalikko Valikkovalinta

VIRRANHALLINTA

Automaattinen Virta
päälle

Älyenergia Automaattinen sammutus Poista käytöstä/10

Valmiusasetukset VGA silmukka läpi Pois/Päällä

USB A -virta Päällä

Signaali Poista käytöstä/VGA/HDMI/

Kaikki
CEC Poista käytöstä/Salli
Suora Virta Päälle Poista käytöstä/Salli

min/20 min/30 min
Uniajastin Poista käytöstä/30

min/1 h/2 h/3 h/4 h/8

h/12 h
Virransäästö Poista käytöstä/Salli

Äänen läpikuljetus Pois/Päällä

Pois

37

Päävalikko Alavalikko Valikkovalinta

PERUS

Ääniasetukset Mykistä Pois/Päällä

Äänenvoimakkuus 0~20
Käynnistä/Sammuta

-soittoääni

Esityksen ajastin Ajastinjakso 1~240 m

Ajastimen näyttö Aina/1 min/2 min/ 3

Ajastimen paikka Ylhäällä vasen/Alhaalla

Ajastimen laskentasuunta Laske alas/Laske ylös
Äänimuistuttaja Pois/Päällä
Käynnistä laskeminen/Pois

Kuvio Pois

Testikortti

Pois/Päällä

min/Ei milloinkaan

vasen/ Ylhäällä oikea/

Alhaalla oikea

KEHITTYNYT

Tyhjä ajastin Poista käytöstä/5 min/10 min/15 min/20 min/25

min/30 min

Viesti Pois

Päällä

Splash-kuva Musta

Sininen
ViewSonic

3D-asetusten 3D-lasit DLP/3D VESA

3D-formaatti Automaattinen

Pois

Peräkkäiset ruudut

Ruudunpakkaus

Ylä-Ala

Vierekkäin

3D-synkronointi käännä Poista käytöstä/Käännä
Tallenna 3D-asetukset Kyllä/Ei

HDMI-asetukset HDMI-muoto Automaattinen/RGB/YUV

HDMI-Alue Automaattinen/

Parannettu/Normaali

38

Päävalikko Alavalikko Valikkovalinta

KEHITTYNYT

HDR/HLG HDR/HLG Automaattinen/SDR

EOTF Matala/Keski/Viileä

3X pikasyöttö Passiiviinen

Aktiivinen

LAN-ohjausasetukset LAN-asetukset DHCP PÄÄLLÄ/

Staattinen IP

Projektorin IP-osoite

Aliverkkomaski
Oletusyhdyskäytävä

DNS-palvelin
Valmiustila LAN-ohjaus Pois/Päällä

Käytä

Valolähteen asetukset Valolähteen tila Normaali/Eco/

Dynamic Eco/Muok.

Valolähteen virta 20 % - 100 %
Nollaa valolähteen tunnit Reset/Peruuta

Valolähteen tuntien tiedot Valolähteen käyttöaika

Suljettu kaappaus Suljetun kaappauksen

ottaminen käyttöön

Kaappaus-versio CC1/CC2/CC3/CC4

Nollaa asetusten Reset

Peruuta

Normaali

Eco

Dynamic Eco

Muok.

Pois/Päällä

39

Päävalikko Alavalikko Valikkovalinta

JÄRJESTELMÄ

JÄRJESTELMÄ

Kieli Monikielisen OSD:n valitseminen
Projektorin asento Eteen pöytä

Taakse pöytä
Taakse katto
Eteen katto

Valikkoasetukset Valikon näyttöaika 5 s/10 s/15 s/20 s/25

s/30 s
Valikon sijainti Keskikohta/Ylhäällä vasen/

Ylhäällä oikea/

Alhaalla vasen/

Alhaalla oikea

Korkean paikan tila Pois

Päällä

Nopea automaattihaku Pois

Päällä

Turvallisuus-asetukset Muuta salasana

Käynnistä lukitus Pois/Päällä

Paneelin Näppäinlukko Pois

Päällä

Kaukosäätimen koodi 1/2/3/4/5/6/7/8
Hallintatapa RS-232

USB
HDBaseT (vain

LS920WU/LS921WU)

Tiedonsiirtonopeus 2400/4800/9600/14400/19200/38400/57600/

115200

40

Päävalikko Alavalikko Valikkovalinta

TIETOJA

Lähde

Väri-tila

Resoluutio
Värijärjestelmä

IP-osoite
MAC-osoite

Firmware Version
3X pikasyöttö
S/N

41

NÄYTTÖ-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon NÄYTÄ valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai

/ siirtyäksesi NÄYTÄ-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

42

Valikkovalinta Kuvaus

Kuvasuhde

Automaattinen
Skaalaa kuvan suhteessa projektorin alkuperäiseen
resoluutioon vaakasuuntaisessa leveydessä. Tämä sopii

tulevaan kuvaan, joka ei ole asetuksessa 4:3 ja 16:9 ja haluat

hyödyntää valkokankaan mahdollisimman hyvin muuttamatta
kuvan kuvasuhdetta.

4:3
Skaalaa kuvan niin, että se näkyy näytön keskellä 4:3
kuvasuhteessa. Tämä sopii parhaiten kuviin 4:3, kuten
tietokonemonitoreihin, vakiopiirtoisiin TV- ja 4:3-suhteen DVD-

elokuviin, sillä se näyttää ne ilman suhteen muuttamista.
16:9

Skaalaa kuvan niin, että se näkyy näytön keskellä 16:9
kuvasuhteessa. Tämä sopii parhaiten kuviin, jotka ovat jo

suhteessa 16:9, kuten teräväpiirtoiset TV-kuvat, sillä se näyttää

ne ilman suhteen muuttamista.
16:10

Skaalaa kuvan niin, että se näkyy näytön keskellä 16:10
kuvasuhteessa. Tämä sopii parhaiten kuviin, jotka ovat
jo suhteessa 16:10, sillä se näyttää ne ilman suhteen
muuttamista.

Keystone

Nurkan säätö

Sijainti

2,35:1
Skaalaa kuvan niin, että se näkyy näytön keskellä 2,35:1
kuvasuhteessa. Tämä sopii parhaiten kuviin, jotka ovat
jo suhteessa 2.35:1, sillä se näyttää ne ilman suhteen
muuttamista.

Natiivi
Kuva projisoidaan sen alkuperäisellä resoluutiolla ja se
sovitetaan näyttöalueeseen. Kun tulosignaalin resoluutiot ovat
pienemmät, projisoitu kuva näkyy alkuperäisessä koossa.

Säätää trapetsivääristymää tilanteessa, jossa projisoitu kuva
vääristyy projisointikulman vuoksi.

Säätää kaikilta sivuilta epätasaisen suorakulmaisen kuvan
muodon ja koon.

Säätää projisoidun kuvan sijaintia.

HUOMAA:

• Kyseinen toiminto on saatavilla vain silloin, kun PC­tulosignaali on valiu.

• Säätöväli voi vaihdella eri ajoituksilla.

43

Valikkovalinta Kuvaus

Vaihe

H.-koko

Zoomaa

Digitaalinen linssin siirto

OverScan

Säätää kellovaihetta kuvan vääristymän vähentämiseksi.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC-

tulosignaali on valiu.

Säätää kuvan vaakasuuntaista leveyttä.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC-

tulosignaali on valiu.

Suurentaa projisoidun kuvan ja mahdollistaa kuvassa
siirtymisen.

Linssien siirtymää voidaan säätää pystysuunnassa +/- 50 % tai
vaakasuunnassa +/- 50 %, minkä ansiosta projektoria ei tarvitse

siirtää tai asettaa fyysisesti.

HUOMAA: Tämä toiminto on vain saatavilla, kun kuva on

zoomau ulos.

Säätää OverScan-tasoa välillä 0 % - 5 %.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun

komposiivideo, - tai HDMI-tulosignaali on valiu.

44

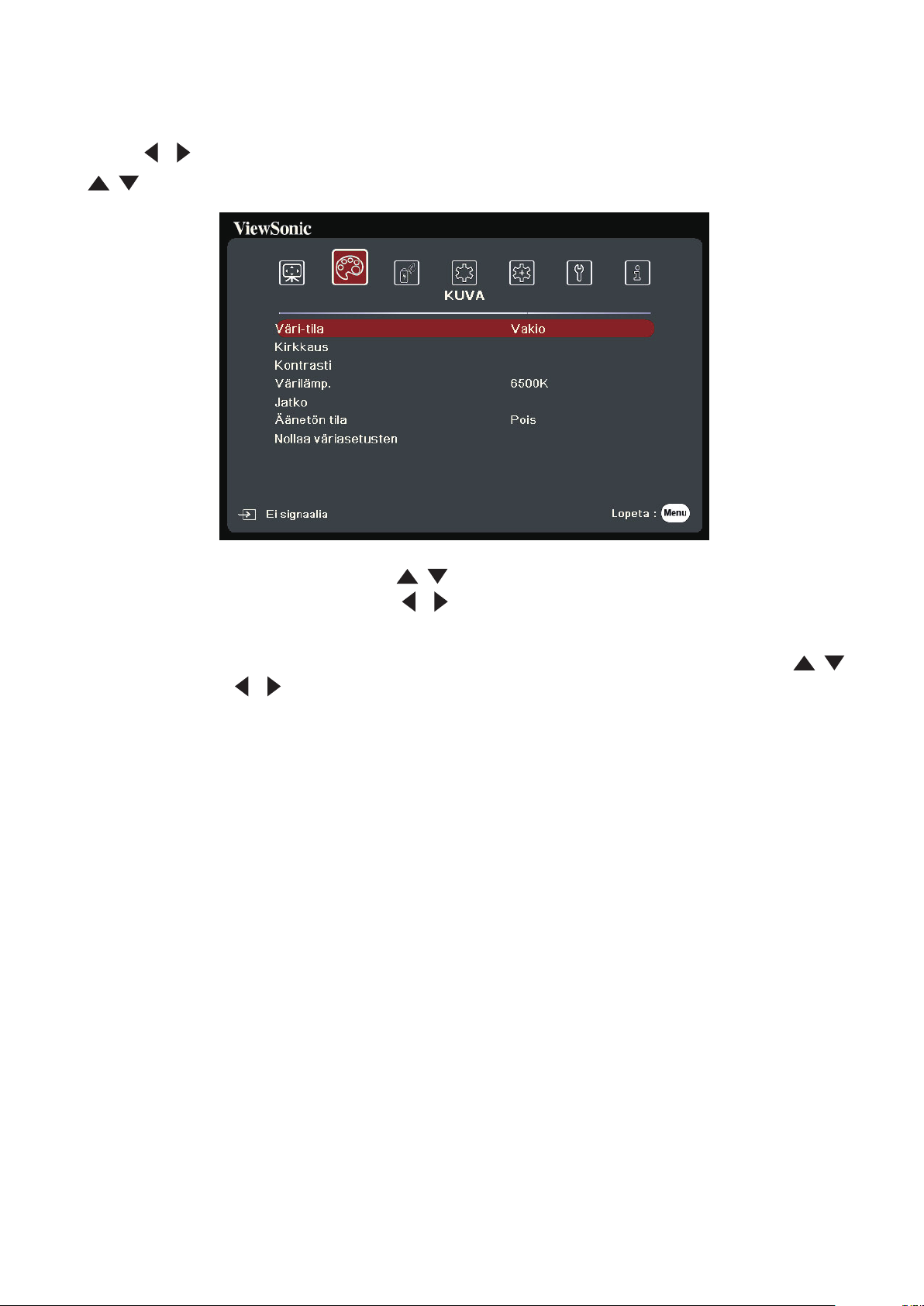

Kuvavalikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon KUVA valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai

/ siirtyäksesi KUVA-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

45

Valikkovalinta Kuvaus

Väri-tila

Kirkkain
Maksimoi projektiokuvan kirkkauden. Tämä tila sopii

ympäristöihin, joissa vaaditaan erittäin suuri kirkkaus (esim.
projektoria käytettäessä erittäin valoisassa tilassa).

Esitys
Suunniteltu esityksiin, jotka pidetään päivänvalossa. Säätyy
vastaamaan tietokoneen tai sylimikron värejä.

Vakio
Suunniteltu normaaleihin olosuhteisiin päivänvalossa.

Valokuva
Suunniteltu valokuvan katseluun.

Elokuva
Sopii värikkäiden elokuvien, digitaalikameroiden

videoleikkeiden tai DV-sisällön toistamiseen tietokoneen
tulosta parasta tummaa taustaa (alhainen valaisu) käyttäen.

Käyttäjä 1/Käyttäjä 2
Palauttaa mukautetut asetukset. Kun Käyttäjä 1/Käyttäjä 2 on
valittu, joitakin KUVA-valikon alavalikkoja on mahdollista säätää
valitun tulolähteen mukaan.

Kirkkaus

Kontrasti

Mitä suurempi arvo, sitä kirkkaampi kuva.
Säädä tätä valintaa, jotta
kuvan mustat alueet
näkyisivät yhtä mustina
ja tummien alueiden
tiedot näkyisivät
paremmin.

Aseta tämän valinnan avulla valkopiikki, kun olet
säätänyt ensin Kirkkaus

-asetusta.

46

Valikkovalinta Kuvaus

Värilämp.

Kehittynyt

9300K
Kuvat näkyvät sinivalkoisina.

7500K

Säilyttää kuvien normaalin valkoisuuden.
6500K

Kuvat näkyvät punavalkoisina.

Voit asettaa oman värilämpötilan säätämällä seuraavia
asetuksia:

Punainen vahvistus/Vihreä vahvistus/Sininen vahvistus
Säätää punaisen, vihreän ja sinisen värin kontrastitasoja.

Punaisen siirtymä/Vihreän siirtymä/Sinisen siirtymä
Säätää punaisen, vihreän ja sinisen värin kirkkaustasoja.

Väri
Pienempi asetus tuottaa vähemmän kyllästettyjä värejä. Jos
asetus on liian suuri, värit ovat liian voimakkaita ja voivat olla
epärealistisia.

Sävy
Suurempi arvo tekee kuvasta vihreämmän, kun taas pienempi
arvo tekee kuvasta punaisemman.

Teräv y y s
Suurempi asetus tekee kuvasta terävämmän, kun taas pienempi
arvo tekee kuvasta pehmeämmän.

Gamma

Gamma viittaa projektorin harmaa-asteikon tasojen

kirkkaustasoon.
Brilliant Color

Tämä toiminto käyttää uutta värien prosessointialgoritmia
ja järjestelmän tasotehostuksia paremman kirkkauden
saavuttamiseksi ja aidompien sekä kirkkaimpien värien
näyttämiseksi projisoidussa kuvassa. Se mahdollistaa yli 50 %
suuremman kirkkauden keskisuurien sävyjen kuvissa, jotka

ovat yhteisiä video- ja luonnollisissa kuvissa, joten projektori

tuottaa kuvat realistisissa ja aidoissa väreissä. Jos haluat tämän
laatuiset kuvat, valitse tarpeitasi vastaava taso.

47

Valikkovalinta Kuvaus

Kehittynyt

Nollaa väriasetusten

Noise Reduction
Tämä toiminto vähentää eri mediasoittimien aiheuttamaa
sähköistä kuvakohinaa. Mitä suurempi asetus, sitä vähemmän

kohinaa. (Ei käytettävissä, kun tulosignaali on HDMI).

Värihallinta
Värinhallintaa tulee harkita vain pysyvissä asennuksissa, joissa

valoisuutta säädellään (esim. johtokunnan kokoushuoneet,
istuntosalit ja kotiteatterit). Värinhallinta tarjoaa hienoja

värisäätöjä tarkemman värintoiston mahdollistamiseksi. Valitse
ensin Ensisijainen väri ja säädä sen säätöväliä/arvoja kohdassa
Värisävy, Värikylläisyys ja Vahvistus.

Palauttaa nykyiset kuva-asetusten tehdasasetukset.

48

VIRRANHALLINTA-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon VIRRANHALLINTA valitsemiseksi. Paina sitten painiketta

Enter (Siirry) tai / siirtyäksesi VIRRANHALLINTA-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

49

Valikkovalinta Kuvaus

Automaattinen Virta
päälle

Signaali
Kun valitset VGA/HDMI,projektori voi käynnistyä

automaattisesti, kun VGA/HDMI-signaali syötetään VGA/
HDMI-kaapelilla. Voit myös valita valinnan Kaikki ja projektori
käynnistyy automaattisesti vastaanottaessa VGA- tai HDMI-

signaalin.
CEC

Tämä projektori tukee CEC (Consumer Electronics Control)

-toimintoa, joka synkronoi virran päälle/pois kytkemisen HDMI­liitännän kautta. Jos CEC-toimintoa tukeva laite kytketään
projektorin HDMI-tuloon projektorin ollessa pois päältä, myös

liitetyn laitteen virta kytkeytyy pois päältä automaattisesti.
Kun liitetyn laitteen virta kytketään päälle, projektorin virta
kytkeytyy automaattisesti päälle.

HUOMAA:

• Joa CEC-toiminto toimisi virheeömäs, varmista, eä
laite on liitey oikein projektorin HDMI-tuloon HDMI­kaapelilla, ja eä sen CEC-toiminto on kytkey toimintaan.

Älyenergia

• CEC-toiminto ei välämää toimi liitetystä laieesta
riippuen.

Suora Virta Päälle
Mahdollistaa projektorin automaattisen käynnistymisen, kun
virtaa syötetään virtajohdolla.

Automaattinen sammutus
Kun tulolähdettä ei tunnisteta, tämä mahdollistaa projektorin
automaattisen sammumisen määritetyn ajan kuluttua
valolähteen turhan kulumisen välttämiseksi.

Uniajastin
Mahdollistaa projektorin automaattisen sammumisen
määritetyn ajan kuluttua valolähteen turhan kulumisen
välttämiseksi.

Virransäästö
Pienempi virrankulutus, jos mitään tulolähdettä ei löydy. Kun
valinta Salli on valittu, projektorin tilaksi vaihtuu Virransäästö,

kun mitään signaalia ei havaita viiden (5) minuutin kuluessa.

Tämä auttaa myös estämään valolähteen käyttöiän turhan
lyhenemisen.

50

Valikkovalinta Kuvaus

Valmiusasetukset

USB A -virta

Alla olevia toimintoja voidaan käyttää valmiustilassa (kytketty
pistorasiaan, mutta pois päältä).

VGA silmukka läpi
Kun valitset asetuksen Päällä, projektori välittää ainoastaan
lähteestä TIETOKONE TULO saadun signaalin.

Äänen läpikuljetus
Kun valitset asetuksen Päällä, projektori välittää äänisignaalin,

kun Äänitulo ja Äänilähtö -pistokkeet on liitetty oikein

asianmukaiseen laitteeseen.
Kun Päällä on valittu, A-tyypin USB-portti voi syöttää virtaa ja

Hallintatapa siirtyy automaattisesti asetukseen RS-232.

51

PERUS-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon PERUS valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai

/ siirtyäksesi PERUS-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

52

Valikkovalinta Kuvaus

Ääniasetukset

Esityksen ajastin

Mykistä
Valitse Päällä projektorin sisäisen kaiuttimen kytkemiseksi
väliaikaisesti pois päältä tai äänen välittämiseksi äänilähdöstä.

Äänenvoimakkuus
Säätää projektorin sisäisen kaiuttimen äänenvoimakkuutta tai
välittää äänen äänilähdöstä.

Käynnistä/Sammuta -soittoääni

Kytkee soittoäänen päälle tai pois päältä käynnistyksen ja
sammutuksen aikana.

Esityksen ajastin voi esittää esityksen ajan näytössä parempaa
esityksien ajan hallintaa varten.

Ajastinjakso
Asettaa aikajakson. Jos ajastin on jo päällä, ajastin käynnistyy
uudelleen aina kun Ajastinjakso resetoidaan.

Ajastimen näyttö
Mahdollistaa ajastimen asettamisen näyttöön seuraavien
ajastinjaksojen ajaksi:

 Aina: Näyää ajasmen näytössä koko esityksen ajan.
 1 min/2 min/3 min: Näyää ajasmen näytössä 1/2/3

viimeisen minuun ajan.

 Ei milloinkaan: Piiloaa ajasmen näytöstä esityksen

aikana.

Ajastimen paikka
Asettaa ajastimen paikan.

Ajastimen laskentasuunta
Asettaa haluamasi laskentasuunnan seuraavista:

 Laske alas: Laskee arvon esiasetuksesta arvoon 0.
 Laske ylös: Arvon kasvaminen arvosta 0 esiaseteuun

aikaan.

Äänimuistuttaja
Mahdollistaa äänimuistutuksen käyttöönottamisen. Kun se on
otettu käyttöön, laitteesta kuuluu kaksi äänimerkkiä vähintään
30 sekunnin ajan ajanlaskennan aikana ja kolme äänimerkkiä
kuuluu ajastimen ajan kuluessa umpeen.

Kuvio

Käynnistä laskeminen/Pois
Kytke ajastin toimintaan valitsemalla Käynnistä laskeminen. Se
voidaan peruuttaa valitsemalla Pois.

Auttaa säätämään kuvan kokoa ja tarkkuutta ja tarkistaa
projisoidun kuvan vääristymän.

53

Valikkovalinta Kuvaus

Tyhjä ajastin

Viesti

Splash-kuva

Mahdollistaa projektorin kuvan automaattisen palautuksen,
kun tyhjällä näytöllä ei suoriteta pitkään aikaan mitään

toimintoa. Avaa tyhjä näyttö painamalla projektorin tai
kaukosäätimen painiketta Blank (Tyhjä).

HUOMAA: Älä peitä projekolinssejä projisoinnin aikana,

muutoin peiävä kohde voi kuumentua ja epämuodostua
tai jopa aiheuaa tulipalon.

Asettaa muistutusviestejä (esim. “tyhjä” viesti, Päällä tai Pois
päältä).

Valitsee logonäytön projektorin käynnistymisen ajaksi.

54

KEHITTYNYT-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon KEHITTYNYT valitsemiseksi. Paina sitten painiketta

Enter (Siirry) tai / siirtyäksesi KEHITTYNYT-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

55

Valikkovalinta Kuvaus

3D-asetusten

Tässä projektorissa on 3D-toiminto, jonka avulla voit katsella
3D-elokuvia, -videoita ja -urheilutapahtumia realistisemmin
kuvien koko syvyydellä. 3D-kuvien katselu edellyttää 3D-lasien

käyttöä.

3D-lasit
Valitsee oikeat 3D-lasit.

3D-formaatti

Oletusasetus on Automaattinen ja projektori valitsee

automaattisesti oikean 3D-formaatin, kun 3D-sisältö havaitaan.
Jos projektori ei tunnista 3D-formaattia, valitse 3D-tila.

3D-synkronointi käännä

Kun havaitset käänteisen kuvan syvyyden, korjaa ongelma
tämän toiminnon avulla.

Tallenna 3D-asetukset
Tallentaa nykyiset 3D-asetukset. 3D-asetukset otetaan

automaattisesti käyttöön, jos sama resoluutio ja tulolähde
valitaan.

HDMI-asetukset

HUOMAA: Kun 3D Sync -toiminto on päällä:

• Projekokuvan kirkkaustaso laskee.

• Asetusta Väri-la, Valolähteen la, Zoomaa ja OverScan ei
voida säätää.

HDMI-muoto

Valitse sopiva väriavaruus liitetyn lähtölaitteen
väriavaruusasetuksen mukaan.

 Automaanen: Aseaa projektorin tunnistamaan

tulosignaalin väriavaruuden automaases.

 RGB: Aseaa väriavaruudeksi RGB:n.
 YUV: Aseaa väriavaruudeksi YUV:n.

HDMI-Alue
Valitse sopiva HDMI-värialue liitetyn lähtölaitteen

värialueasetuksen mukaan.

 Automaanen: Aseaa projektorin tunnistamaan

tulosignaalin HDMI-alueen automaases.

 Paranneu: Aseaa HDMI-värialueeksi 0 - 255.
 Normaali: Aseaa HDMI-värialueeksi 16 - 235.

56

Valikkovalinta Kuvaus

HDR

3X pikasyöttö

HDR/HLG

Projektori tukee HDR-kuvalähteitä. Se voi tunnistaa

automaattisesti lähteen dynaamisen välin ja optimoida kuvan
gamman ja väriasetukset sisältöjen tuottamiseksi uudelleen

erilaisissa valo-olosuhteissa. Voit myös valita valinnan SDR.

EOTF
Projektori voi säätää automaattisesti kuvan kirkkaustasot
tulolähteen mukaan. Normaalisti suositellaan oletusasetusta

“Keski”. Jos projektiokuvan kirkkaus on tumma, valitse
“Matala”. Kun haluat käyttää ensisijaisesti porrastusta, valitse
“Viileä”.

Tämä toiminto edistää kuvataajuuden alentamista.
Alkuperäisen ajoituksen nopea vastausaika on saavutettavissa.
Kun toiminto on käytössä, seuraavat asetukset palautuvat
esiasetuksiin: kuvasuhde, sijainti, zoomaa, OverScan.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun

alkuperäisen ajoituksen tulosignaali on valiu.

LAN-ohjausasetukset

LAN-asetukset

 DHCP PÄÄLLÄ: Valitse tämä valinta, jos olet DHCP-

ympäristössä ja Projektorin IP-osoite, Aliverkkomaski,

Oletusyhdyskäytävä, DNS-palvelin -asetukset haetaan

automaattisesti.

 Staattinen IP: Valitse tämä asetus, jos olet muussa kuin

DHCP-ympäristössä ja muutat alla olevia asetuksia.

Projektorin IP-osoite

Aliverkkomaski
Oletusyhdyskäytävä

DNS-palvelin

Valmiustila LAN-ohjaus

Mahdollistaa projektorin verkkotoiminnon valmiustilassa.
Käytä
Kytkee asetukset päälle.

Saatavilla vain silloin, kun LAN-asetukset
on asetettu arvoon Staattinen IP. Valitse
sarake painikkeella / ja säädä arvo
painikkeella / .

57

Valikkovalinta Kuvaus

Valolähteen asetukset

Valolähteen tila

 Normaali: Mahdollistaa valolähteen täyden kirkkauden.
 Eco: Vähentää valonlähteen virrankulutusta 30 %:lla ja

laskee kirkkaustasoa sekä puhalmen äänitasoa.

 Dynamic Eco: Vähentää valolähteen virrankulutusta jopa

60 %:lla sisällön kirkkaudesta riippuen.

 Muok.: Mahdollistaa valonlähteen tehon säätämisen.

Valolähteen virta
Saatavilla vain silloin, kun Valolähteen tila on Muok..

Nollaa valolähteen tunnit
Nollaa valonlähteen ajastimen, kun uusi valonlähde on
asennettu. Vaihda valolähde ottamalla yhteyttä pätevään
huoltopalveluun.

Valolähteen tuntien tiedot

 Valolähteen käyöaika: Näyää valolähteen

käyötunen määrän.

Suljettu kaappaus

Nollaa asetusten

Suljetun kaappauksen ottaminen käyttöön
Aktivoi toiminnon, kun valittu tulosignaali suorittaa suljetut
kaappaukset.

HUOMAA:

• Kaappaukset: Niiden TV-ohjelmien ja videoiden valinta-,
kuvaus- ja äänitehostenäyö, joissa on suljeuja
kaappauksia (merkiy yleensä merkillä "CC" TV­lueeloissa).

• Kyseinen toiminto on saatavilla vain silloin, kun

komposiivideotulosignaali on valiu ja sen

järjestelmämuoto on NTSC.

Kaappaus-versio
Voit nähdä kaappaukset valitsemalla CC1, CC2, CC3 tai CC4
(CC1 näyttää kaappaukset alueesi ensisijaisella kielellä).

Palauttaa kaikkien asetuksien tehdasasetukset. Kun olet
valinnut valinnan Nollaa asetusten, seuraavat asetukset
jäävät edelleen voimaan: Keystone, Nurkan säätö, Zoomaa,

Digitaalinen linssin siirto,USB A -virta, Kieli, Projektorin asento,
LAN-asetukset, Korkean paikan tila, Turvallisuus-asetukset,
Kaukosäätimen koodi, Hallintatapa, 3D-lasit ja

Tiedonsiirtonopeus.

58

JÄRJESTELMÄ-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina / valikon JÄRJESTELMÄ valitsemiseksi. Paina sitten painiketta

Enter (Siirry) tai / siirtyäksesi JÄRJESTELMÄ-valikkoon.

3. Valitse valikkovalinta painamalla / . Avaa sen jälkeen sen alavalikko

painamalla Enter (Siirry) tai paina / asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä

vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painikea /

tai / asetuksen säätämiseksi/valitsemiseksi.

59

Valikkovalinta Kuvaus

Kieli
Projektorin asento
Valikkoasetukset

Korkean paikan tila

Nopea automaattihaku

Asettaa On-Screen Display (OSD) -valikon kielen.

Valitsee projektorin oikean asennon.
Valikon näyttöaika

Asettaa OSD-valikon toiminta-ajan viimeisen toiminnon jälkeen.

Valikon sijainti

Asettaa OSD-valikon sijainnin.
Suosittelemme käyttämään High Altitude Mode -tilaa,

kun olet 1 500 – 3 000 m korkeudella merenpinnasta ja
ympäristölämpötila on välillä 5 °C – 25 °C.

HUOMAA:

• Älä käytä High Altude Mode -laa, jos olet 0 – 1 499 m
korkeudella ja lämpöla on välillä 5 °C – 35 °C. Muutoin

projektori jäähtyy liikaa.

• “High Altude Mode” -lan käyö voi lisätä käyöääniä,

sillä puhalmen nopeus on suurempi jäähdytyksen ja

suorituskyvyn parantamiseksi.

Mahdollistaa projektorin automaattisen signaalien haun.

Turvallisuus-asetukset

Paneelin Näppäinlukko
Kaukosäätimen koodi

Katso “Using the Password Function” on page <PŘ>.
Lukitsee projektorin ohjauspainikkeet.

Asettaa tämän projektorin kaukosäätimen koodin (1~8). Kun

useampaa projektoria käytetään lähekkäin samanaikaises,

koodia vaihtamalla voidaan estää muiden kaukosäämien
aiheuamat häiriöt. Kun kaukosäämen koodi on asetettu,
valitse sama kaukosäämen tunnus tämän projektorin

säätämiseksi.

Vaihda kaukosäämen koodia painamalla vähintään 5
sekunnin ajan samanaikaises painikea ID set (ID-asetus) ja
numeropainikea, joka vastaa kaukosäämen koodia. Koodin
lähtöarvo on 1. Kun koodiksi asetetaan arvo 8, kaukosäämellä

voidaan hallita kaikkia projektoreita.

HUOMAA: Jos projektoriin ja kaukosäämeen on aseteu eri

koodit, kaukosäädin ei vastaa. Näyöön tulee tällöin
näkyviin vies, joka muistuaa vaihtamaan kaukosäämen

koodin.

Hallintatapa

Tiedonsiirtonopeus

Mahdollistaa ohjausporn valitsemisen: RS-232-porn, USB­porn tai HDBaseT-porn kaua. Kun valinta USB valitaan,
USB A -virta siirtyy automaattisesti asetukseen Pois.

Valitsee modulointinopeuden tietokoneen asetuksen mukaan

niin, eä voit liiää projektorin sopivalla RS-232-kaapelilla ja
hallita projektoria RS-232-komennoilla

60

TIETOJA-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painikea Menu (Valikko).

2. Paina painiketta / valikon TIETOJA valitsemiseksi ja sen sisällön näyttämiseksi.

Valikkovalinta Kuvaus

Lähde

Väri-tila

Resoluutio
Värijärjestelmä

IP-osoite
MAC-osoite

Firmware Version
3X pikasyöttö
S/N

Näyttää valitun tulolähteen.

Näyttää valitun tilan KUVA-valikossa.

Näyttää tulolähteen alkuperäisen resoluution.

Näyttää tulojärjestelmän formaatin.

Näyttää projektorin IP-osoitteen.
Näyttää projektorin MAC-osoitteen.

Näyttää nykyisen laiteohjelmiston version.
Näyttää toiminnon olevan päällä tai pois päältä.
Näyttää tämän projektorin sarjanumeron.

61

Liite

Tekniset tiedot

Tuote Luokka LS920WU LS921WU

Projektori Tyyppi Laser

Näytön koko 30” ~ 300”
Heittosuhde 1,36~2,18 (87”±3

%@2,54 m)

Linssit 1,6x±2 % Optinen

zoomaus

Valolähteen

NUBM38 74 W 455 nm x 2

0,81~0,89 (87”±3

%@2,54 m)

1,1x±2 % Optinen

zoomaus

tyyppi

Näyttöjärjes-

1-CHIP DMD

telmä

Tulosignaali VGA fh: 15K~102 KHz, fv:48~120 Hz, Pikseliarvo: 170 MHz

HDMI fh: 15K~102 KHz, fv:23~120 Hz, Pikseliarvo: 170 MHz

Resoluutio Natiivi 1920 x 1200
Virtasovitin

1

Syöttöjänni-

AC 100-240 V, 50/60 Hz (automaattinen kytkentä)

te

Käyttöolosuh­teet

Lämpötila 0 °C - 40 °C (32 °F - 104 °F)

Kosteus 10 % - 90 % (ei tiivistymistä)
Korkeus 0 - 1 499 m lämpötilassa 0 °C - 35 °C

1 500 - 3 000 m lämpötilassa 0 °C - 25 °C

Säilytysolo­suhteet

Lämpötila -20 °C - 60 °C (ei tiivistymistä)

Kosteus 10 % - 90 % (ei tiivistymistä)
Korkeus 0 - 40 000 ft merentasolla lämpötilassa 30 °C

Mitat Fyysiset (L x

S x K)

Paino Fyysinen 6,4 kg (bruttopaino: 8,9

405 mm x 305 mm x 144 mm

(15,9” x 12” x 5,7”)

6,4 kg (bruttopaino: 9,1

kg)

Virransäästö-

Päällä

tilat

1

Käytä ainoastaan ViewSonic®-yhtiön tai valtuutetun tahon virtasovitinta.

2

Testiolosuhteet täyttävät EEI-standardit.

2

445 W (tyypillinen)

Pois < 0,5 W (valmiustila)

kg)

62

Projektorin mitat

405 mm (L) x 305 mm (S) x 144 mm (K)

305 mm

405 mm

144 mm

Ajoituskaavio

Analoginen RGB

Resoluutio Tila Virkistys-

taajuus (Hz)

720 x 400 720 x 400_70 70,087 31,469 28,3221

640 x 480 VGA_60 59,94 31,469 25,175

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

800 x 600 SVGA_60 60,317 37,879 40

SVGA_72 72,188 48,077 50

H-

taajuus

(kHz)

78,2 mm

Kello (MHz) 3D-synkronointi

Peräkkäiset ruudut Ylä-Ala Vierekkäin

◎ ◎ ◎

◎ ◎ ◎

101,9 mm

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120

(sammumisen

vähennys)

1024 x 768 XGA_60 60,004 48,363 65

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120

(sammumisen

vähennys)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 NB-ajoitus 60 35,82 46,966

1024 x 600 NB-ajoitus 64,995 41,467 51,419

119,854 77,425 83

119,989 97,551 115,5

63

◎

◎ ◎ ◎

◎

Resoluutio Tila Virkistys-

taajuus (Hz)

H-

taajuus

(kHz)

Kello (MHz) 3D-synkronointi

Peräkkäiset ruudut Ylä-Ala Vierekkäin

1280 x 720 1280 x 720_60 60 45 74,25

1280 x 768 1280 x 768_60 59,87 47,776 79,5

1280 x 800 WXGA_60 59,81 49,702 83,5

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

WXGA_120

(sammumisen

vähennys)

1280 x 1024 SXGA_60 60,02 63,981 108

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,5

1400 x 1050 SXGA+_60 59,978 65,317 121,75

119,909 101,563 146,25

◎ ◎ ◎

◎ ◎ ◎

◎ ◎ ◎

◎

◎ ◎

◎ ◎

◎ ◎

◎ ◎

◎ ◎

1600 x 1200 UXGA 60 75 162

1680 x 1050 1680x1050_60 59,954 65,29 146,25

640 x 480@67Hz MAC13 66,667 35 30,24

832 x 624@75Hz MAC16 74,546 49,722 57,28

1024 x 768@75Hz MAC19 74,93 60,241 80

1152 x 870@75Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

1920 x 1200 1920 x 1200_60

(sammumisen

vähennys)

59,950 74,038 154,000

◎ ◎

◎ ◎

◎ ◎

64

HDMI (PC)

Resoluutio Tila Virkistys-

taajuus (Hz)

640 x 480 VGA_60 59,94 31,469 25,175

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600 SVGA_60 60,317 37,879 40

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120

(sammumisen

vähennys)

1024 x 768 XGA_60 60,004 48,363 65

XGA_70 70,069 56,476 75

119,854 77,425 83

H-

taajuus

(kHz)

Kello (MHz) 3D-synkronointi

Peräkkäiset ruudut Ylä-Ala Vierekkäin

◎ ◎ ◎

◎ ◎ ◎

◎

◎ ◎ ◎

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120

(sammumisen

vähennys)

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 NB-ajoitus 60 35,82 46,966

1024 x 600 NB-ajoitus 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60 45 74,25

1280 x 768 1280 x 768_60 59,87 47,776 79,5

1280 x 800 WXGA_60 59,81 49,702 83,5

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

WXGA_120

(sammumisen

vähennys)

1280 x 1024 SXGA_60 60,02 63,981 108

119,989 97,551 115,5

119,909 101,563 146,25

◎

◎ ◎ ◎

◎ ◎ ◎

◎ ◎ ◎

◎

◎ ◎

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,5

65

◎ ◎

◎ ◎

◎ ◎

Resoluutio Tila Virkistys-

taajuus (Hz)

H-

taajuus

(kHz)

Kello (MHz) 3D-synkronointi

Peräkkäiset ruudut Ylä-Ala Vierekkäin

1400 x 1050 SXGA+_60 59,978 65,317 121,75

1600 x 1200 UXGA 60 75 162

1680 x 1050 1680x1050_60 59,954 65,29 146,25

640 x 480@67Hz MAC13 66,667 35 30,24

832 x 624@75Hz MAC16 74,546 49,722 57,28

1024 x 768@75Hz MAC19 74,93 60,241 80

1152 x 870@75Hz MAC21 75,06 68,68 100

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

1920 x 1200 1920 x 1200_60

(sammumisen

vähennys)

3840x2160 3840x2160_30 30 67.5 297

3840x2160 3840x2160_60 60 135 594

59,950 74,038 154,000

HDMI (Video)

Videotila Resoluutio Vaakasuora

taajuus

(KHz)

Pystysuora

taajuus

(Hz)

Pistekello

taajuus

(MHz)

Peräkkäiset ruudut Ylä-Ala Vierekkäin

◎ ◎

◎ ◎

◎ ◎

◎ ◎

3D-synkronointi

480i 720(1440) x 480 15,73 59,94 27

480p 720 x 480 31,47 59,94 27

576i 720(1440) x 576 15,63 50 27

576p 720 x 576 31,25 50 27

720/50p 1280 x 720 37,5 50 74,25

720/60p 1280 x 720 45 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/24P 1920 x 1080 27 24 74,25

1080/50P 1920 x 1080 56,25 50 148,5

1080/60P 1920 x 1080 67,5 60 148,5

2160/24P 3840 x 2160 54 24 297

2160/25P 3840 x 2160 56.25 25 297

2160/30P 3840 x 2160 67.5 30 297

2160/50P 3840 x 2160 112.5 50 594

◎

◎ ◎ ◎

◎

◎ ◎ ◎

◎

◎

◎

◎

◎ ◎

◎ ◎

2160/60P 3840 x 2160 135 60 594

Video/S-Video

Videotila Vaakasuora taajuus (KHz) Pystysuora taajuus

NTSC 15,73 60 3,58

66

(Hz)

Apukantoaallon taajuus

(MHz)

Videotila Vaakasuora taajuus (KHz) Pystysuora taajuus

(Hz)

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 tai 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Apukantoaallon taajuus

(MHz)

67

Komponenttivideo

Videotila Resoluutio Vaakasuora taajuus

(KHz)

480i 720 x 480 15,73 59,94 13,5

480p 720 x 480 31,47 59,94 27

576i 720 x 576 15,63 50 13,5

576p 720 x 576 31,25 50 27

720/50p 1280 x 720 37,5 50 74,25

720/60p 1280 x 720 45 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/50P 1920 x 1080 56,25 50 148,5

1080/60P 1920 x 1080 67,5 60 148,5

Pystysuora taajuus

(Hz)

Kello (MHz) 3D-synkronointi

Peräkkäiset ruudut

HDBaseT

Kaapelityyppi Kaapeliväli Pikselinopeus HDMI-muodon tuki

CAT 5E/CAT 6A 100 m <= 225 MHz 640 x 480p/60 Hz 4:3 24-bittinen 30-bittinen

36-bittinen

720 x 480p/60 Hz 4:3 24-bittinen 30-bittinen

36-bittinen

720 x 480p/60 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

720 x 576p/50 Hz 4:3 24-bittinen 30-bittinen

36-bittinen

1280 x 720p/50 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

1280 x 720p/60 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

1440 x 480i/60 Hz 4:3 24-bittinen 30-bittinen

36-bittinen

1440 x 576i/50 Hz 4:3 24-bittinen 30-bittinen

36-bittinen

1920 x 1080i/50 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

1920 x 1080i/60 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

1920 x 1080p/50 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

1920 x 1080p/60 Hz 16:9 24-bittinen 30-bittinen

36-bittinen

◎

◎

◎

◎

68

Vianmääritys

Yleiset ongelmat

Tässä osiossa kuvataan joitakin yleisiä projektorin käyttöön liittyviä ongelmia.

Ongelma Mahdolliset ratkaisut

Projektori ei käynnisty • Varmista, eä virtajohto on liitey oikein

projektoriin ja pistorasiaan.

• Jos jäähtyminen ei ole pääynyt, odota sen

pääymistä ja yritä sien kytkeä projektori

uudelleen toimintaan.

• Jos yllä kuvau ei ratkaise ongelmaa, kokeile

toista pistorasiaa tai toista sähkölaitea samassa

pistorasiassa.

Kuvaa ei näy • Varmista, eä videolähteen johto on liitey oikein ja

eä videolähde on päällä.

• Jos tulolähdeä ei ole valiu automaases, valitse
oikea lähde projektorin tai kaukosäämen Source
(Lähde) -painikkeella.

Kuva on epäselvä • Tarkenna projektorin linssejä säätämällä

tarkennusrengasta.

• Varmista, eä projektori ja valkokangas on

kohdisteu oikein. Säädä tarviaessa projektorin
korkeua sekä projekokulmaa ja -suuntaa.

Kaukosäädin ei toimi • Varmista, eei kaukosäämen ja projektorin välillä

ole esteitä. Varmista lisäksi, eä ne ovat 8 m (26 )

etäisyydellä toisistaan.

• Paristojen virta on voinut loppua, tarkista ja vaihda

ne tarviaessa.

69

LED-merkkivalot

Merkkivalo Tila ja kuvaus

Vilkkuva

vihreä valo

Vihreä Pois Pois Käynnistys
Vihreä Pois Pois Normaali toiminta

Pois Pois Valmiustila

Teho

Vilkkuva

vihreä valo

Punainen Pois Pois Lataus käynnissä

Vihreä Vihreä Vihreä Kuvan palaminen kiinni

Vilkkuva

vihreä valo

Pois Pois Punainen Valolähteen virhe normaalissa käytössä

Vihreä Pois Punainen Väripyörän käynnistyksen epäonnistuminen

Pois Punainen Pois

Pois Punainen Punainen

Pois Punainen Vihreä

Pois Punainen Oranssi

Vilkkuva

punainen

valo

Vilkkuva

punainen

valo

Punainen Punainen Punainen Lämpöanturin 1 avoin virhe (etädiodissa on avoin piiri).

Pois Pois Normaali sammutuksen jäähdytys

Valolähde

Pois Punainen Ensimmäinen valolähde palaa jäähdytysvirhe

Lämmitys/jäähdytys

Puhaltimen 1 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Puhaltimen 2 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Puhaltimen 3 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Puhaltimen 4 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Punainen Pois

Vilkkuva

punainen

valo

Pois

Puhaltimen 5 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Puhaltimen 6 virhe (puhaltimen todellinen nopeus poikkeaa valitusta
nopeudesta).

Punainen Punainen Vihreä Lämpöanturin 2 avoin virhe (etädiodissa on avoin piiri).

Vihreä Punainen Punainen Lämpöanturin 1 oikosulkuvirhe (etädiodissa on avoin piiri).

Pois Punainen Vihreä Lämpöanturin 2 oikosulkuvirhe (etädiodissa on avoin piiri).

Oranssi Punainen Punainen Lämpötila 1 virhe (rajoitetun lämpötilan ylitys).
Oranssi Punainen Vihreä Lämpötila 2 virhe (rajoitetun lämpötilan ylitys).

Pois Vihreä Punainen Puhallin IC #1 I2C yhteysvirhe.

70

Huolto

Yleiset varotoimenpiteet

• Varmista, eä projektori on sammuteu ja virtajohto on irroteu pistorasiasta.

• Älä koskaan poista mitään projektorin osia. Ota yhteyä ViewSonic®-yhöön tai

jälleenmyyjään, kun jokin projektorin osa on vaihdeava.

• Älä koskaan suihkuta tai kaada nesteitä suoraan ulkokuoreen.

• Käsiele projektoria varoen, sillä jäljet voivat näkyä selkeämmin tummemmassa

projektorissa (jos se on naarmuuntunut) vaaleampaan verrauna.

Linssien puhdistaminen

• Poista pöly paineilmalla.

• Jos linsseissä on edelleen epäpuhtauksia, puhdista linssit pyyhkimällä niiden
pinta linssien puhdistusliinalla tai linssin puhdistusaineeseen kostutetulla
pehmeällä liinalla.

HUOMIO: Älä koskaan hankaa linssejä hankaavilla materiaaleilla.

Ulkokuoren puhdistaminen

• Käytä pehmeää nukkaamatonta ja kuivaa liinaa epäpuhtauksien ja pölyn
poistamiseksi.

• Jos ulkokuori on edelleen likainen, lisää pieni määrä ammoniakkia

sisältämätöntä, alkoholitonta, mietoa ja hankaamatonta pesuainea puhtaaseen,
pehmeään ja nukkaamaomaan liinaan ja pyyhi pinta.

HUOMIO: Älä koskaan käytä vahaa, alkoholia, bentseeniä, ohennea tai muita

kemiallisia aineita.

Projektorin säilyttäminen

Jos projektori halutaan varastoida pitkäksi aikaa:

• Varmista, eä säilytyslan lämpöla ja kosteus ovat suositeltujen arvojen
mukaiset.

• Vedä säädeävä jalka kokonaan sisään.

• Poista paristot kaukosäämestä.

• Pakkaa projektori sen alkuperäiseen pakkaukseen tai vastaavaan.

Vastuuvapauslauseke

• ViewSonic® ei suosiele ammoniakki- tai alkoholipohjaisten puhdistusaineiden
käyöä linssejä tai ulkokuorta puhdistaessa. Jotkin kemialliset puhdistusaineet
vahingoiavat projektorin linssejä ja/tai ulkokuorta.

• ViewSonic® ei ota vastuuta vahingoista, jotka aiheutuvat ammoniakki- tai

alkoholipohjaisten puhdistusaineiden käytöstä.

71

Valolähteen tiedot

Tämä osio auttaa ymmärtämään paremmin projektorin valolähdettä.

Valolähteen tunnit

Kun projektori on käytössä, sisäänrakennettu ajastin laskee automaattisesti

valolähteen käyttöajan (tunteina).

Valolähteen käyttötuntien tarkistaminen:

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: Kehittynyt >

Valolähteen asetukset > Valolähteen tuntien tiedot.

2. Paina painiketta Siirry ja Valolähteen tuntien tiedot -sivu tulee näkyviin.

3. Poistu valikosta painamalla Exit (Lopeta).
Pidennetty valolähteen käyttöikä

Valolähteen käyttöikää voidaan pidentää säätämällä seuraavia asetuksia OSD-

valikossa.

Valolähteen tilan asettaminen

Kun projektori asetetaan Eco, Dynamic Eco, tai SuperEco+ -tilaan, järjestelmän
äänitaso ja virrankulutus laskevat ja valolähteen käyttöikä pitenee.

Valonlähteen

Kuvaus

tila

Normaali Mahdollistaa valolähteen täyden kirkkauden.

Eco

Dynamic Eco

Muok.

Vähentää valolähteen virrankulutusta 30 %:lla ja laskee kirkkaustasoa
sekä puhaltimen äänitasoa.

Vähentää valolähteen virrankulutusta jopa 60 %:lla sisällön
kirkkaudesta riippuen.

Mahdollistaa valonlähteen tehon säätämisen valonlähteen käyttöiän
pidentämiseksi ja puhaltimen äänitason laskemiseksi.

Aseta valolähteen tila avaamalla OSD-valikko ja valitsemalla: Kehittynyt >
Valolähteen asetukset > Valolähteen tila ja paina / valinnan suorittamiseksi ja
paina Enter.

Automaattisen sammutuksen asettaminen

Kun tulolähdettä ei tunnisteta, tämä mahdollistaa projektorin automaattisen sam­mumisen määritetyn ajan kuluttua.

Avaa OSD-valikko ja valitse: POWER MANAGEMENT (VIRRANHALLINTA) >
Älyenergia > Automaattinen sammutus ja paina

/

ajan poistamiseksi käytöstä

tai säätämiseksi.

72

Säädös- ja palveluedot

Yhteensopivuusedot

Tässä osassa käsitellään kaikkia asiaankuuluvia vaamuksia ja säädöksiin liiyviä
lausuntoja. Vahvisteuihin vastaaviin sovelluksin viitataan nimikilpitarroilla ja
laieen asiaankuuluvilla merkinnöillä.

FCC-yhdenmukaisuusilmoitus

Laite on FCC-sääntöjen osan 15 mukainen. Laieen käyöä koskevat seuraavat
kaksi ehtoa: (1) tämä laite saaaa aiheuaa haitallista häiriötä, ja (2) tämän
laieen tulee vastaanoaa siihen tuleva häiriö, mukaan lukien häiriöt, joka voivat
aiheuaa ei-toivouja toimintoja. Tämä laite on testau ja sen on havaiu toimivan
digitaalilaieiden luokan B rajoissa, jotka on määritelty FCC:n sääntöjen osassa 15.

Näiden rajoitusten tarkoitus on tarjota kohtuullinen suoja haitallista häiriötä

vastaan, kun laitea käytetään asuinloissa. Tämä laieisto synnyää, käyää ja

voi säteillä radiotaajuusenergiaa, ja ellei sitä asenneta ja käytetä ohjeiden mukaan,

se voi aiheuaa haitallista häiriötä radioetoliikenteeseen. Laieen häiriötöntä
käyöä ei voida kuitenkaan taata. Jos tämä laite aiheuaa haitallista häiriötä radio­tai televisiovastaanomissa, jonka voi päätellä sammuamalla ja käynnistämällä
laitea, on suositeltavaa yriää korjata häiriöitä yhdellä tai useammalla seuraavista

keinoista:

• Käännä tai siirrä vastaanomen antennia.

• Siirrä laite kauemmaksi vastaanomesta.

• Liitä laite toiseen pistorasiaan niin, eeivät laite ja vastaanon ole samassa

virtapiirissä.

• Kysy neuvoa laieen myyjältä tai kokeneelta radio- tai tv-asentajalta.

Tässä lähemessä käyteyjä antenneita ei saa sijoiaa tai käyää minkään muun
antennin tai lähemen yhteydessä.

Tämä laite on testau ja se noudaaa standardeja ja meneelyjä, jotka on
määritey FCC-säädösten osan FCC CFR -niteen 47 osan 15 aliosassa C.

Varoitus: Sinua varoitetaan, eä muutokset tai mukautukset, joita
yhdenmukaisuudesta vastuullinen osapuoli ole nimenomaises hyväksynyt, voi
mitätöidä valtuutesi käyää tätä laitea.

73

FCC-säteilyalstuslausunto

Tämä laite täyää FCC-säteilyrajoitukset, jotka on aseteu hallitsemaomaan
ympäristöön. Loppukäyäjän on noudateava eyjä käyöohjeita, joa
radiotaajuusalstumisen vaamukset täytetään.

Tätä lähentä ei saa aseaa samaan paikkaan tai käyää yhdessä muiden antennien
tai lähemien kanssa. Tämä laieisto tulee asentaa ja sitä tulee käyää siten, eä

säteilijän ja vartalon välinen etäisyys on vähintään 20 cm.

Tahallisen tai tahaoman säteilijän käyöoppaan tai käyöohjeiden tulee varoiaa
käyäjää, eä muutokset tai mukautukset, jotka eivät ole yhdenmukaisuudesta
vastuussa olevan osapuolen nimenomaises hyväksymiä, voivat mitätöidä käyäjän
valtuutuksen käyää laitea.

IC-varoitusilmoitus

Tämä laite on Industry Canada -lisenssivapautus-RSS-standardien mukainen.
Laieen käyöä koskevat seuraavat kaksi ehtoa: (1) Tämä laite ei aiheuta häiriötä, ja
(2) tämän laieen tulee hyväksyä siihen tuleva häiriö, mukaan lukien häiriö, joka voi
aiheuaa ei-toivotun toiminnon.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux
appareils radio exempts de licence. L’exploitaon est autorisée aux deux condions
suivantes : ( 1 ) l’appareil ne doit pas produire de brouillage, et ( 2) l’ulisateur de
l’appareil doit accepter tout brouillage radioélectrique subi, méme si le brouillage
est suscepble d’en compromere le fonconnement.

Maakoodi-ilmoitus

USA:n/Kanadan markkinoilla saatavilla olevissa laieissa vain kanavat 1–11 ovat
käyteävissä. Muiden kanavien valinta ei ole madollista.

Pour les produits disponibles aux États-Unis/Canada du marché, seul le canal 1 à 11
peuvent être exploités. Sélecon d’autres canaux n’est pas possible.

74

IC-säteilyalstuslausunto

Tämä laite täyää IC RSS-102 -säteilyrajoitukset, jotka on aseteu
hallitsemaomaan ympäristöön. Tämä laieisto tulee asentaa ja sitä tulee
käyää siten, eä säteilijän ja vartalosi välinen etäisyys on vähintään 20 cm.
Laite, jonka kaistanleveys on 5150–5825 MHz on tarkoiteu vain sisäkäyöön
potenaalisen haitallisen häiriön vähentämiseksi samoja kanavia käyäville
mobiilisatelliijärjestelmille.

Cet équipement est conforme aux limites d’exposion aux rayonnements IC
établies pour un environnement non contrôlê. Cet équipement doit être installé
et ulize avec un minimum de 20cm de distance entre la source de rayonnement
et votre corps. les disposifs fonconnant dans la bande 5150-5825 MHz sont
réservés uniquement pour une ulisaon à l’intérieur an de réduire les risques
de brouillage préjudiciable aux systèmes de satellites mobiles ulisant les mêmes

canaux.

CE-yhdenmukaisuus Euroopan maissa

Tämä laite on EMC-direkivin 2014/30/EU ja matalajännitedirekivin
2014/35/EU vaamusten mukainen. ja radiolaitedirekivi 2014/53/EU.

Seuraavat edot ovat vain EU:n jäsenvaloita varten:

Oikealla näkyvä merkki tarkoittaa, että laite on sähkö- ja
elektroniikkalaiteromusta annetun direktiivin 2012/19/EU (WEEE)

mukainen. Merkki ilmaisee vaatimuksen, että laitetta EI saa hävittää
lajittelemattoman kotitalousjätteen mukana, vaan se on toimitettava
erityiseen keräyspisteeseen paikallisten säädösten mukaisesti.

75

Vakuutus RoHS2-yhteensopivuudesta

Tämä tuote on suunniteltu ja valmisteu Euroopan parlamenn ja neuvoston
eyjen vaarallisten aineiden käytön rajoiamisesta sähkö- ja elektroniikkalaieissa
annetun direkivindirekivin 2011/65/EU mukaises (RoHS2-direkivi) ja sen
tunnustetaan olevan Euroopan teknisen mukautuksen komitean (TAC) julkaisemien
enimmäispitoisuuksien mukainen, kuten alla on näytey:

Aine Ehdoteu enimmäis-

Todellinen pitoisuus

pitoisuus

Lyijy (Pb) 0,1% < 0,1%
Elohopea (Hg) 0,1% < 0,1%

Kadmium (Cd) 0,01% < 0,01%
Kuudenarvoinen kromi (Cr6⁺) 0,1% < 0,1%
Polybromatut bifenyylit (PBB) 0,1% < 0,1%
Polybromidifenyylieeerit (PBDE) 0,1% < 0,1%
Di(2-etyyliheksyyli)alaa (DEHP) 0,1% < 0,1%
Bentsyylibutyylialaa (BBP) 0,1% < 0,1%
Dibutyylialaa (DBP) 0,1% < 0,1%
Di-isobutyylialaa (DIBP) 0,1% < 0,1%

Tietyt tuoeiden komponent, kuten yllä on mainiu, on vapauteu RoHS2­direkivien lisäyksessä III, kuten alla on ilmoiteu. Esimerkkejä vapautetuista

osista ovat:

• Elohopea kylmäkatodiputkissa ja ulkoelektrodiloisteputkissa (CCFL ja EEFL)
erikoistarkoituksia varten ei ylitä (lamppua koh):

 Lyhyt (500 mm):enimmäismäärä 3,5 mg lamppua koh.
 Keskipitkä (> 500 mm ja 1 500 mm):enimmäismäärä 5 mg lamppua koh.
 Pitkä (> 1 500 mm):enimmäismäärä 13 mg lamppua koh.

• Lyijy katodisädeputkien lasissa.

• Lyijy loisteputkien lasissa ei ylitä 0,2 % painossa mitauna.

• Lyijy alumiinin seosaineena, joka sisältää enintään 0,4 % lyijyä painossa

mitauna.

• Kupariseos, joka sisältää enintään 4 % lyijyä painossa mitauna.

• Lyijy korkean sulamislämpölatyypin juoeissa (eli lyijypohjaiset seokset, jotka

sisältävät lyijyä 85 % tai enemmän painon mukaan mitauna).

• Sähkö- ja elektroniikkakomponent, jotka sisältävät lyijyä lasissa tai keramiikassa,
muussa kuin keraamisissa eristemateriaaleissa kondensaaoreissa, esim.
pietsosähköisissä laieissa tai lasi- tai keraamisessa matriisiyhdisteessä.

76

• Akku:

 Äärimmäiset korkeat tai matalat lämpölat, joille akku voi alstua käytössä,

säilytyksessä tai kuljetuksessa; ja matala ilmanpaine korkeilla paikoilla.

 Akun vaihtaminen vääräntyyppiseen voi mitätöidä suojausominaisuuden

(esimerkiksi joidenkin lium-akkutyyppien tapauksessa);

 Akun häviäminen tulessa tai kuumassa uunissa, mekaanises

murskaamalla tai leikkaamalla voi johtaa räjähdykseen;

 Akun jääminen äärimmäisen kuumaan ympäristöön voi johtaa

räjähdykseen tai syyvien nesteiden tai kaasujen vuotoon;

 Akun alstuminen äärimmäisen matalalle ilmanpaineelle voi johtaa

räjähdykseen tai syyvän nesteen tai kaasun vuotoon.

Inan vaarallisten aineiden rajoitus

Vaarallisten aineiden rajoitusilmoitus (Ina) Tämä tuote noudaaa "India E-waste
Rule 2011"-sääntöä, joka kieltää lyijyn, elohopean, heksavalenn kromin,
polybrominoitujen bifenyylien tai polybrominoitujen difenyylieeerien käytön
pitoisuuksina, jotka yliävät 0,1 paino-%:ia ja 0,01 paino-%:ia kadmiumia, paitsi
poikkeuksia, jotka on aseteu säännön aikataulussa 2.

Tuoeen häviäminen sen elinkaaren lopussa

ViewSonic® kunnioiaa ympäristöä ja on sitoutunut työskentelemään ja elämään
vihreäs. Kiitos, kun osallistut älykkäämpään, vihreämpään etojenkäsielyyn.
Aiirry ViewSonic®-web-sivustolle saadaksesi lisäetoja.

Yhdysvallat ja Kanada:

hp://www.viewsonic.com/company/green/recycle-program/

Eurooppa:

hp://www.viewsoniceurope.com/eu/support/call-desk/

Taiwan:

hps://recycle.epa.gov.tw/

77

Tekijänoikeusedot

Copyright© ViewSonic® Corporaon, 2021. Kaikki oikeudet pidätetään.

Macintosh ja Power Macintosh ovat Apple Inc:in rekisteröityjä tavaramerkkejä.

Microso, Windows ja Windows logo ovat Microso Corporaonin rekisteröityjä

tavaramerkkejä Yhdysvalloissa ja muissa maissa.

ViewSonic®, kolme lintua -logo, OnView, ViewMatc ja ViewMeter ovat ViewSonic®
Corporaonin rekisteröityjä tavaramerkkejä.

VESA on Video Electronics Standards Associaonin rekisteröity tavaramerkki. DPMS,

DisplayPort ja DDC ovat VESA:n tavaramerkkejä.

ENERGY STAR® on U.S. Environmental Protecon Agency (EPA):n rekisteröity

tavaramerkki.

ENERGY STAR®-kumppanina ViewSonic® Corporaon on määriänyt, eä tämä
tuote on energiatehokkuudeltaan ENERGY STAR® -ohjeiden mukainen.

Vastuuvapauslauseke: ViewSonic® Corporaon ei ole vastuussa tähän teksin

sisältyvistä teknisistä tai toimituksellisista virheistä eikä satunnaisista tai

seurauksellisista vahingoista, jotka johtuvat tämän materiaalin toimiamisesta tai
tämän tuoeen suorituskyvystä tai käytöstä.

Tuoeen parantamisen jatkamista silmällä pitäen ViewSonic® Corporaon pidäää
oikeuden muuaa tuoeen teknisiä etoja ilman ilmoitusta. Tämän asiakirjan
edot voivat muuua ilman ilmoitusta.

Mitään tämän asiakirjan osaa ei saa kopioida, jäljentää tai siirtää millään keinolla,

mihinkään tarkoitukseen ilman ViewSonic® Corporaonilta edeltä käsin saatua

kirjallista lupaa.

LS920WU_LS921WU_UG_FIN_1a_20210115

78

Asiakaspalvelu

Saadaksesi teknistä tukea tai tuotepalvelua, katso edot alla olevasta taulukosta tai
ota yhteyä jälleenmyyjääsi.

HUOMAUTUS: Tarvitset tuoeen sarjanumeron.

Maa/Alue Web-sivusto Maa/Alue Web-sivusto

Aasian ja Tyynenmeren alue ja Afrikka

Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/

中国 (China)

Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/

Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/

日本 (Japan)

Malaysia www.viewsonic.com/my/ Middle East www.viewsonic.com/me/

Myanmar www.viewsonic.com/mm/ Nepal www.viewsonic.com/np/

New Zealand www.viewsonic.com/nz/ Pakistan www.viewsonic.com/pk/

Philippines www.viewsonic.com/ph/ Singapore www.viewsonic.com/sg/

臺灣 (Taiwan)

Việt Nam

www.viewsonic.com.cn

www.viewsonic.com/jp/ Korea www.viewsonic.com/kr/

www.viewsonic.com/tw/

www.viewsonic.com/vn/ South Africa & Maurius www.viewsonic.com/za/

香港 (繁體中文)

ประเทศไทย

www.viewsonic.com/hk/

www.viewsonic.com/th/

Amerikat

United States www.viewsonic.com/us Canada www.viewsonic.com/us

Lan America www.viewsonic.com/la

Eurooppa

Europe www.viewsonic.com/eu/ France www.viewsonic.com/fr/

Deutschland www.viewsonic.com/de/

Россия www.viewsonic.com/ru/ España www.viewsonic.com/es/

Türkiye www.viewsonic.com/tr/ Україна www.viewsonic.com/ua/

United Kingdom www.viewsonic.com/uk/

Қазақстан

www.viewsonic.com/kz/

79

Rajoiteu takuu

ViewSonic®-projektori

Takuu kaaa:

ViewSonic® takaa, eei tuoeissa ole takuuaikana normaalikäytössä materiaali- tai
valmistusvikoja. Jos tuoeessa ilmenee takuuaikana materiaali- tai valmistusvikoja,
ViewSonic® oman harkintansa mukaan joko korjaa tuoeen tai vaihtaa sen
vastaavaan tuoeeseen. Vaihtotuote tai -osat voivat sisältää uusia tai kunnosteuja
osia tai komponeneja.

Rajoiteu kolmen (3) vuoden yleinen takuu:

Mahdollisuus alla esiteyyn rajoitetumpaan yhden (1) vuoden takuuseen,
Pohjois- ja Etelä-Amerikka: Kolmen (3) vuoden takuu kaikille osille lamppua lukuun
oamaa, kolmen (3) vuoden työlle ja yhden (1) vuoden alkuperäiselle lampulle
ensimmäisestä kuluajan ostopäivämäärästä alkaen.

Muut alueet ja maat: Tarkista takuuedot paikalliselta jälleenmyyjältä tai
paikallisesta ViewSonic®-toimistosta.

Rajoiteu yhden (1) vuoden raskaan käytön takuu:

Raskaassa käyöympäristössä, jossa projektoria käytetään päiviäin keskimäärin yli
neljätoista (14) tuna, Pohjois- ja Etelä-Amerikka. Yhden (1) vuoden takuu kaikille
osille lamppua lukuun oamaa, yhden (1) vuoden työlle ja yhdeksänkymmenen
(90) päivän alkuperäiselle lampulle ensimmäisestä kuluajan ostopäivämäärästä
alkaen; Eurooppa: Yhden (1) vuoden takuu kaikille osille lamppua lukuun oamaa,
yhden (1) vuoden työlle ja yhdeksänkymmenen (90) päivän alkuperäiselle lampulle
ensimmäisestä kuluajan ostopäivämäärästä alkaen. Muut alueet ja maat: Tarkista
takuuedot paikalliselta jälleenmyyjältä tai paikallisesta ViewSonic®-toimistosta.
Lampun takuu on käyöehtojen, tarkistuksen ja hyväksymisen alainen. Koskee
vain valmistajan asentamaa lamppua. Kaikkien erikseen lisävarusteina osteujen

lamppujen takuu on 90 päivää.

Ketä takuu suojaa:

Tämä takuu on voimassa vain ensimmäiselle kuluajaostajalle.

Mitä takuu ei kata:

1. Tuoeet, joiden sarjanumero on tehty lukukelvoomaksi, muokau tai poisteu.

2. Vahingot, huonontuminen tai toimintahäiriö, joka johtuu:

80

 Vahingosta, väärinkäytöstä, laiminlyönnistä, tulesta, vedestä, salamasta tai

muista luonnonilmiöistä, tuoeen valtuuamaomasta mukauamisesta tai
tuoeen toimitukseen kuuluvien ohjeiden noudaamaa jäämisestä.

 Tuote-eritelmän ulkopuolella tapahtuva käyö.
 Tuoeen käyö muuhun kuin normaaliin käyötarkoitukseen tai muissa

kuin normaaliolosuhteissa.

 Jonkun muun kuin ViewSonic®in valtuuaman tahon korjauksesta tai

korjausyrityksestä.

 Vahingoista, jotka aiheutuvat tuoeelle kuljetuksen aikana.
 Tuoeen irroamisesta tai asennuksesta.
 Tuoeelle ulkoisista syistä, kuten sähkövirran vaihtelut tai katkokset.
 ViewSonicin määrityksiä vastaamaomien lisälaieiden tai osien käytöstä.
 Normaalista kulumisesta.
 Kaikista muista syistä, jotka eivät liity puueeseen itse tuoeessa.

3. Irrotus-, asennus- ja asetuspalveluveloitukset.

Palvelun saaminen:

1. Saadaksesi etoja takuunalaisesta huollosta, ota yhteyä ViewSonic®-

asiakastukeen (Katso lisäetoja "Asiakastuki"-sivulta). Sinun on esiteävä
tuoeen sarjanumero.

2. Takuuhuollon saamiseksi sinun on esiteävä: (a) alkuperäinen, päivämäärällä
varusteu myynkui, (b) nimesi, (c) osoieesi, (d) ongelman kuvaus ja (e)
tuoeen sarjanumero.

3. Toimita tai lähetä tuote, rah etukäteen makseuna, alkuperäisessä
pakkauksessa valtuuteuun ViewSonic®-huoltokeskukseen tai ViewSonic®ille.

4. Ota yhteyä ViewSonic®iin saadaksesi lisäetoja tai lähimmän ViewSonic®-

huoltokeskuksen nimen.

Epäsuorien takuiden rajoitus:

Takuita, ilmaistuja tai epäsuoria, jotka ulouvat tähän kuvaukseen sisältyviä
pitemmälle, mukaan lukien epäsuora takuu myytävyydestä ja sopivuudesta eyyn

tarkoituksiin, ei ole.

81

Vahinkojen pois sulkeminen:

ViewSonicin vastuu rajoiuu tuoeen korjauksen tai vaihdon kustannuksiin.

ViewSonic® ei ole vastuussa:

1. Vahingosta muulle omaisuudelle, joka aiheutuu mistä tahansa tuoeen
viasta, vahingoista, jotka perustuvat vaivaan, tuoeen käytön menetykseen,
ajan menetykseen, voiojen menetykseen, liiketoimintamahdollisuuksien

menetykseen, goodwillin menetykseen, liiketoimintasuhteiden häiriöihin tai
muihin kaupallisiin menetyksiin, vaikka tällaisten vahinkojen mahdollisuudesta

oltaisiin ilmoiteu.

2. Mitkä tahansa muut vahingot, joko satunnaiset, seuraukselliset tai muut.

3. Kaikki muun osapuolen vaateet asiakasta kohtaan.

Osavalon lain vaikutus:

Tämä takuu antaa sinulle erityisiä laillisia oikeuksia, ja sinulla voi olla muita

oikeuksia, jotka vaihtelevat alueiain. Jotkut paikalliset lainsäädännöt eivät salli
oleteujen takuiden rajoituksia ja/tai ei sallita satunnaisten tai seurauksellisten

vahinkojen pois sulkemista, joten yllä olevat rajoitukset ja pois sulkemiset eivät ehkä
koske sinua.

Myyn Yhdysvaltojen ja Kanadan ulkopuolella:

Ota yhteyä ViewSonic®iin tai paikalliseen ViewSonic®-jälleenmyyjään saadaksesi
takuuetoja ja palvelua ViewSonic®-tuoeille, jotka on myyty Yhdysvaltain ja

Kanadan ulkopuolella.

Tämän tuoeen takuuaika Manner-Kiinassa (paitsi Hongkong, Macao ja Taiwan) on
Kunnossapitotakuukorn käyöehtojen mukainen.

Takuun täydet edot käyäjille Euroopassa ja Venäjällä, löytyvät osoieesta:http://

www.viewsonic.com/eu/ kohdassa "Tuki/Takuuedot".

Projector Warranty Term Template In UG

VSC_TEMP_2005

82

C0 M91 Y72 K24

Process Color
