Vess R2000 Series, J2000 Series, R2600tiD, R2600xiD, R2600fiD Quick Start Manual

Vess R2000 Series

Vess J2000 Series

Quick Start Guide

Version 2.2

Contents
English … Page 001 ~ 039

Deutsch
Français
Italiano
Español

Русский

日本語

繁體中文

简体中文

한국어

… Page 040 ~ 078

… Page 079 ~ 117

… Page 118 ~ 156

… Page 157 ~ 195

… Page 196 ~ 234

… Page 235 ~ 273

… Page 274 ~ 312
… Page 313 ~ 351

… Page 352 ~ 390

© 2014 PROMISE Technology, Inc. All Rights Reserved.

PTVR2K
PTVJ2K

Warning

This is a Class A product. In a domestic environment this product may
cause radio interference in which case the user may be required to
take adequate measures.

Warning

The electronic components within the Vess R2600 or Vess J2600
enclosure are sensitive to damage from Electro-Static Discharge
(ESD). Observe appropriate precautions at all times when handling
the Vess R2600 or its subassemblies.

Caution

There is a risk of explosion if the battery is replaced by the incorrect
type.

Caution

Dispose of used batteries according to the instructions that
accompany the battery.

Caution

Disconnect all power cords before servicing the Vess enclosure.

1

Contents

VESS R2600 TASK LIST 4
TASK 1: UNPACKING 4

VESS R2600 PACKING LIST 4
VESS J2600 PACKING LIST 5

VESS R2000 SERIES MODEL LINE-UP 5
VESS J2000 SERIES MODEL LINE-UP 5

TASK 2: MOUNTING Vess R2600 IN A RACK 10
TASK 3: INSTALLING DISK DRIVES 14

DRIVE SLOT NUMBERING 14
INSTALLING YOUR DISK DRIVES 15
NUMBER OF DRIVES REQUIRED 16

TASK 4: MANAGEMENT CONNECTIONS 17

MANAGEMENT PATH NETWORK (ETHERNET) CONNECTION 17
MANAGEMENT PATH SERIAL CONNECTION 19

Connecting a Fibre Channel SAN 20

FCData Path 20

Connecting the iSCSINetwork 21

1GbEand10GbEData Path 22

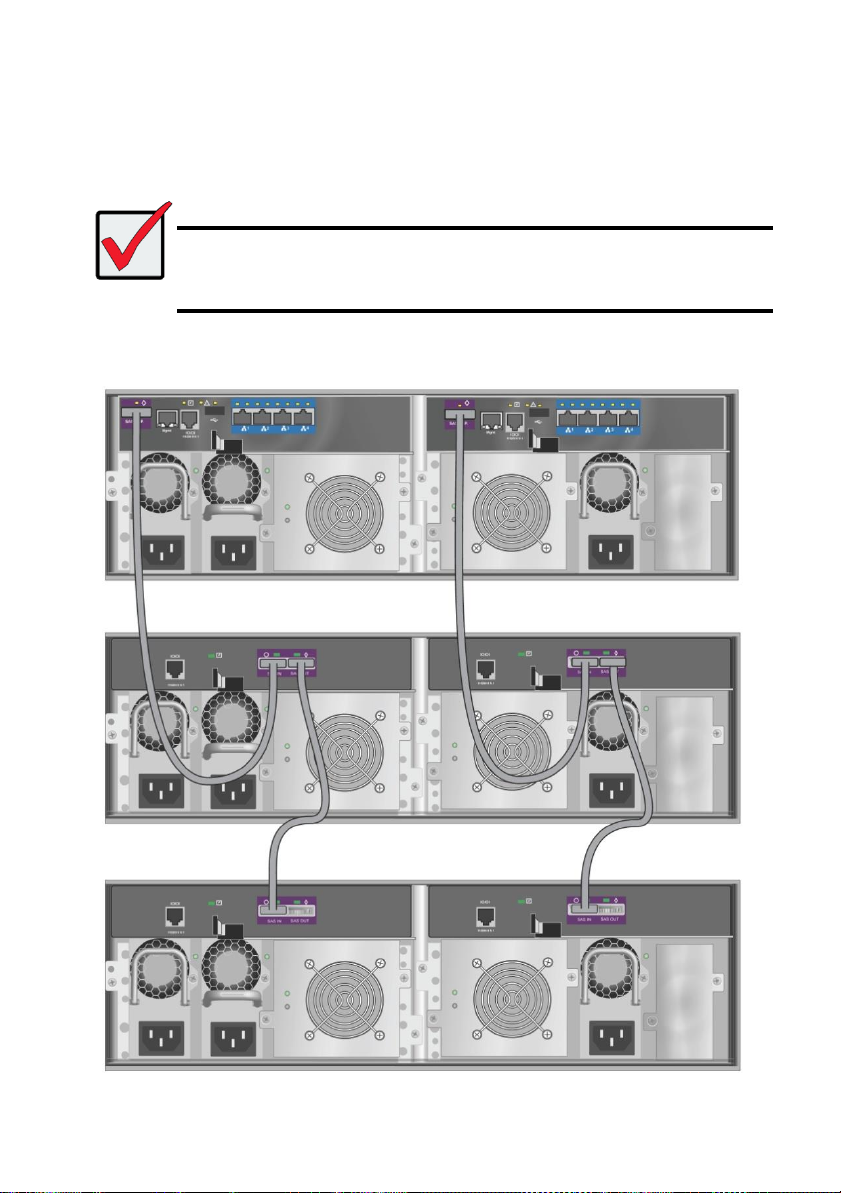

SAS JBOD EXPANSION 23

CONFIGURING THE DATA PATH 23
CONFIGURING A MANAGEMENT PATH 24

TASK 5: CONNECTING THE POWER 25

FRONT PANEL LEDS 27
REAR PANEL PSU & COOLING FAN LEDS 28

CONTROLLER LEDS 29

DISK DRIVE LEDS 29

TASK 6: SETTING THE IP ADDRESS 30

CHOOSING DHCP OR A STATIC IP ADDRESS 30

2

SETTING SYSTEM DATE AND TIME 31
MAKING MANUAL IP SETTINGS 32
MAKING AUTOMATIC IP SETTINGS 32
CONFIGURING THE RAID 32
VIEWING IP ADDRESS AND SETTINGS 32
EXITING THE CLU 32

TASK 7: CREATING LOGICAL DRIVES WITH WEBPAM PROE 33

LOGGING INTO WEBPAM PROE 33
INITIAL CONNECTION 33
SECURE CONNECTION 33

CHOOSING A LANGUAGE 34
CREATING YOUR LOGICAL DRIVES 35

USING WEBPAM PROE OVER THE INTERNET 38

CONTACTING TECHNICAL SUPPORT 39

TECHNICAL SUPPORT SERVICES 39

3

VESS R2600 TASK LIST

Note

The Vess R2000 series and Vess J2600 can accommodate SAS and SATA
(3Gbps/6Gbps) hard drives. SATA drives require an additional adapter that is
installed before shipping (option). Make sure you have the correct drive carriers
for the hard drives that will be installed. Talk to your vendor for more information.
See page 16 for pictures of the two carrier adapters.

Important

Release 2 of the Vess 2000 Series supports simultaneous NAS and SAN
operation. This Quick Start Guide does not include instructions for setting up
RAID storage used for NAS. Using the NAS feature might change how you
layout and connect cabling. Please refer to the Product Manual for important
information on planning and setting up the Vess R2000 Series for NAS
operation.

• Task 1: Unpacking

• Task 2: Mounting Vess R2600 in a Rack

• Task 3: Installing Disk Drives

• Task 4: Management and Data Connections

• Task 5: Connecting the Power

• Task 6: Setting the IP Address

• Task 7: Creating Logical Drives with WebPAM PROe

Also in this guide: Contacting Technical Support

TASK 1: UNPACKING

VESS R2600 PACKING LIST

The Vess R2600 box contains the following items:

• Vess R2600 Unit (PTVR2K)

• Quick Start Guide printed

• RJ11-to-DB9 serial data cable

• Screws for disk drives (70 pieces for

16-bay)

• 1.5m (4.9 ft) Power cords (3 cords for
3 PSU installed, 4 cords for 4 PSU
installed)

• CD with SNMP files, Product Manual
and Quick Start Guide in PDF format

• Sliding rail assembly for rack mounting

4

VESS J2600 PACKING LIST

Model

Controller Units

Interface

Number of

Drives

Power

Supplies

Cooling

Units

R2600fiD

2

FC/iSCSI

16 3 2

R2600iD

2

iSCSI

16 3 2

R2600tiD

2

iSCSI (4x1Gb,

2x10Gb per

controller)

16 3 2

R2600xiD

2

iSCSI (4x1Gb,

2x10Gb SFP+ per

controller)

16 3 2

R2600fiS

1

FC/iSCSI

16 3 2

R2600iS

1

iSCSI

16 3 2

R2600tiS

1

iSCSI

4x1Gb, 2x10Gb

16 3 2

R2600xiS

1

iSCSI

(4x1Gb, 2x10Gb

SFP+)

16 3 2

Model

Controller Units

Interface

Number of

Drives

Power

Supplies

Cooling

Units

J2600sD

2

SAS

16 3 2

J2600sS

1

SAS

16 3 2

The Vess J2600 box contains the following items:

• Vess J2600 Unit (PTVJ2K)

• Quick Start Guide printed

• RJ11-to-DB9 serial data cable

• Screws for disk drives (70 pieces for 16-

bay)

• Sliding rail assembly for rack mounting

VESS R2000 SERIES MODEL LINE-UP

• 1.5m (4.9 ft) Power cords (3 cords for
3 PSU installed, 4 cords for 4 PSU
installed)

• SAS cable (1 cable J2600sS/ 2 cables
J2600sD)

• CD with SNMP files, Product Manual
and Quick Start Guide in PDF format

VESS J2000 SERIES MODEL LINE-UP

5

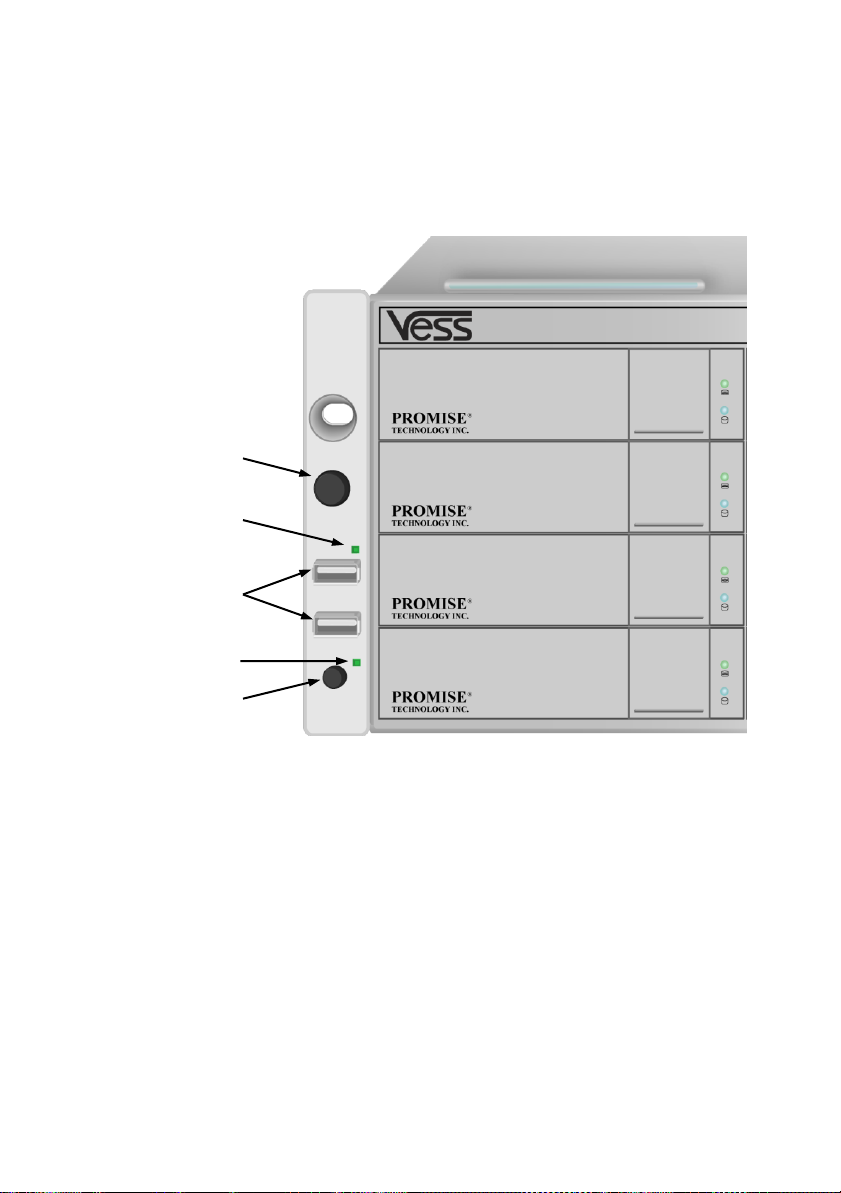

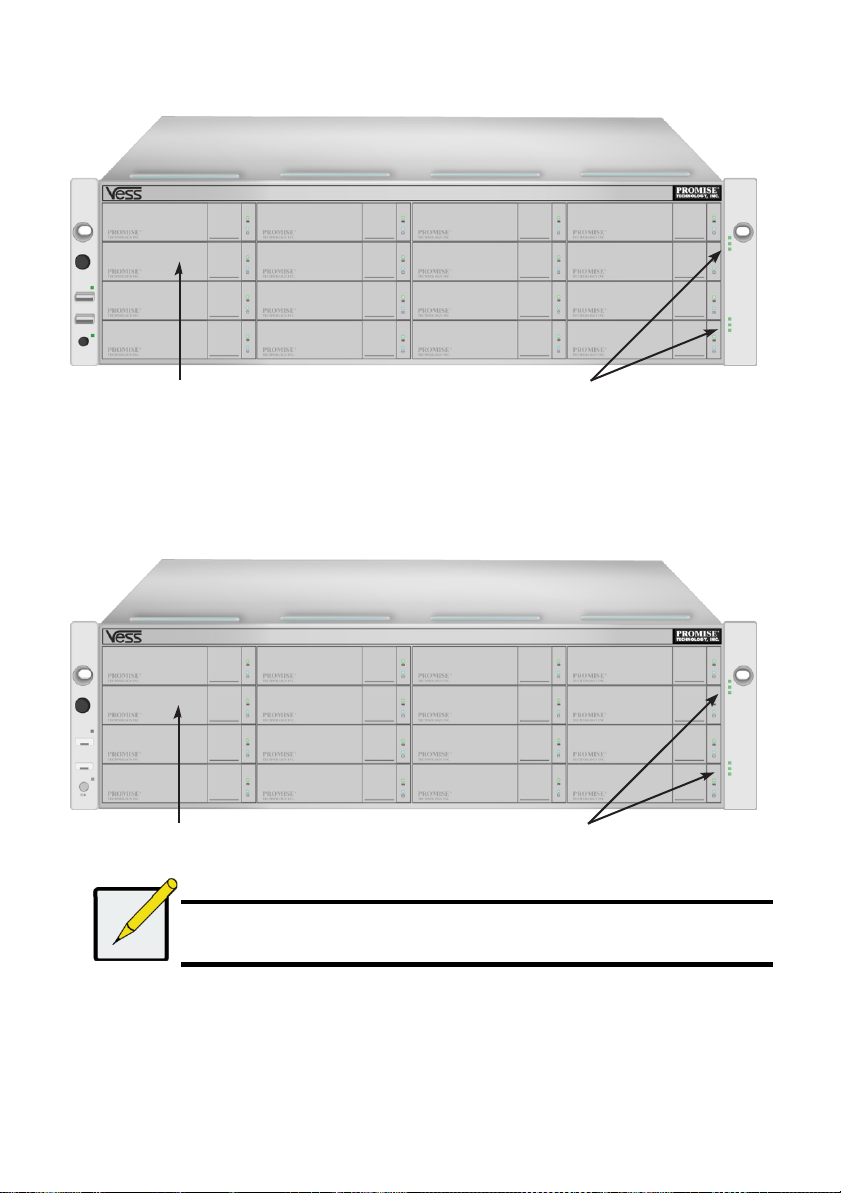

Figure 1: Vess R2600 front view

Note

The Alarm Mute button, the LEDs and USB ports on the front of the left handle
of the Vess J2600 are nonfunctional.

Drive carriers

Power and Status LEDs
Drive carriers

Power and Status LEDs

A defective drive may be replaced without interruption of data availability to the host computer. If so
configured, a hot spare drive will automatically replace a failed drive, securing the fault-tolerant
integrity of the logical drive. The self-contained hardware- based RAID logical drive provides
maximum performance in a compact external enclosure.

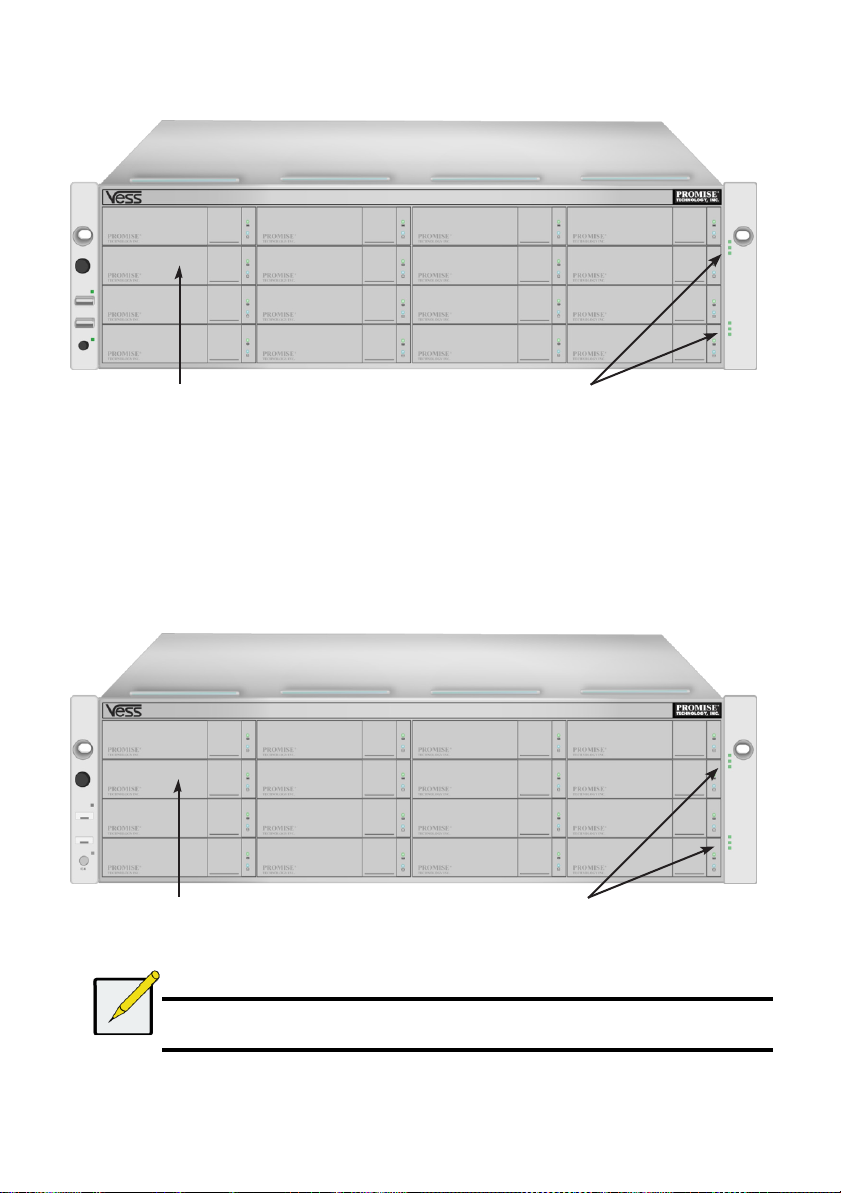

Figure 2: Vess J2600 front view

6

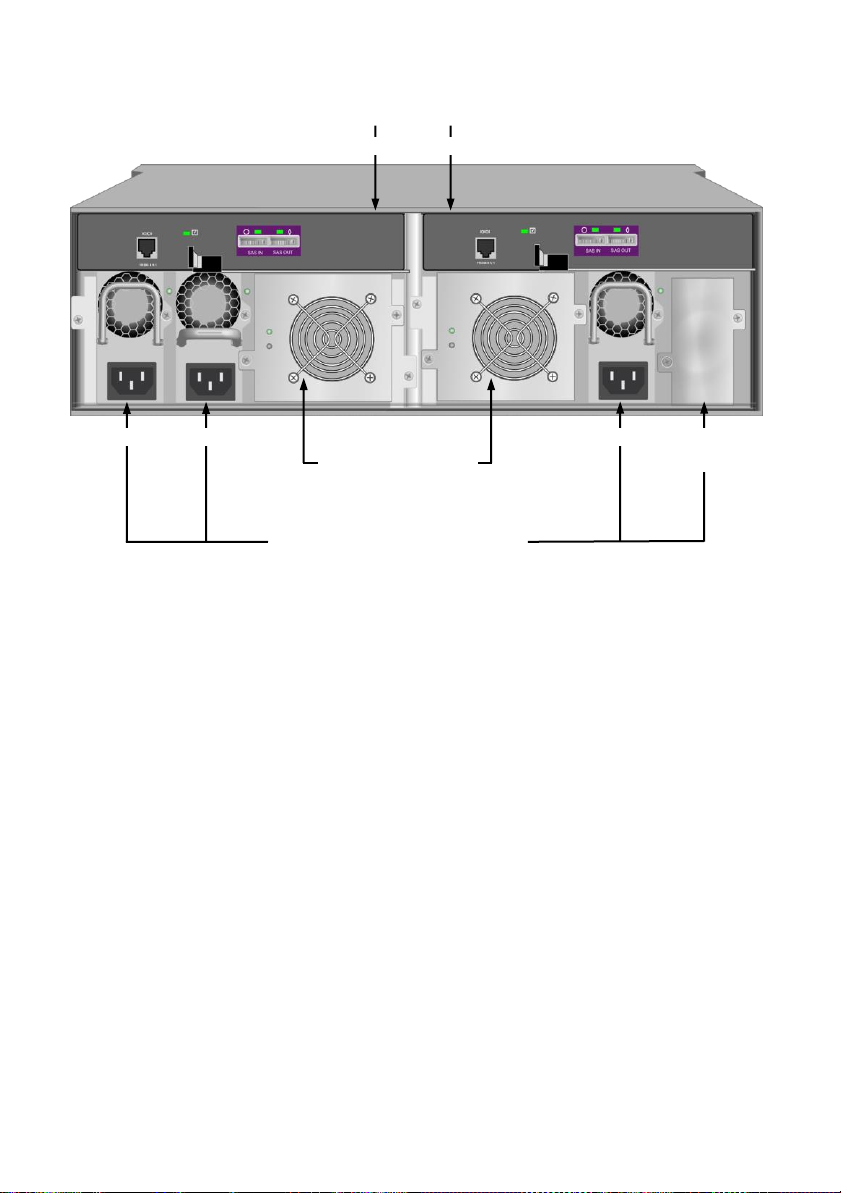

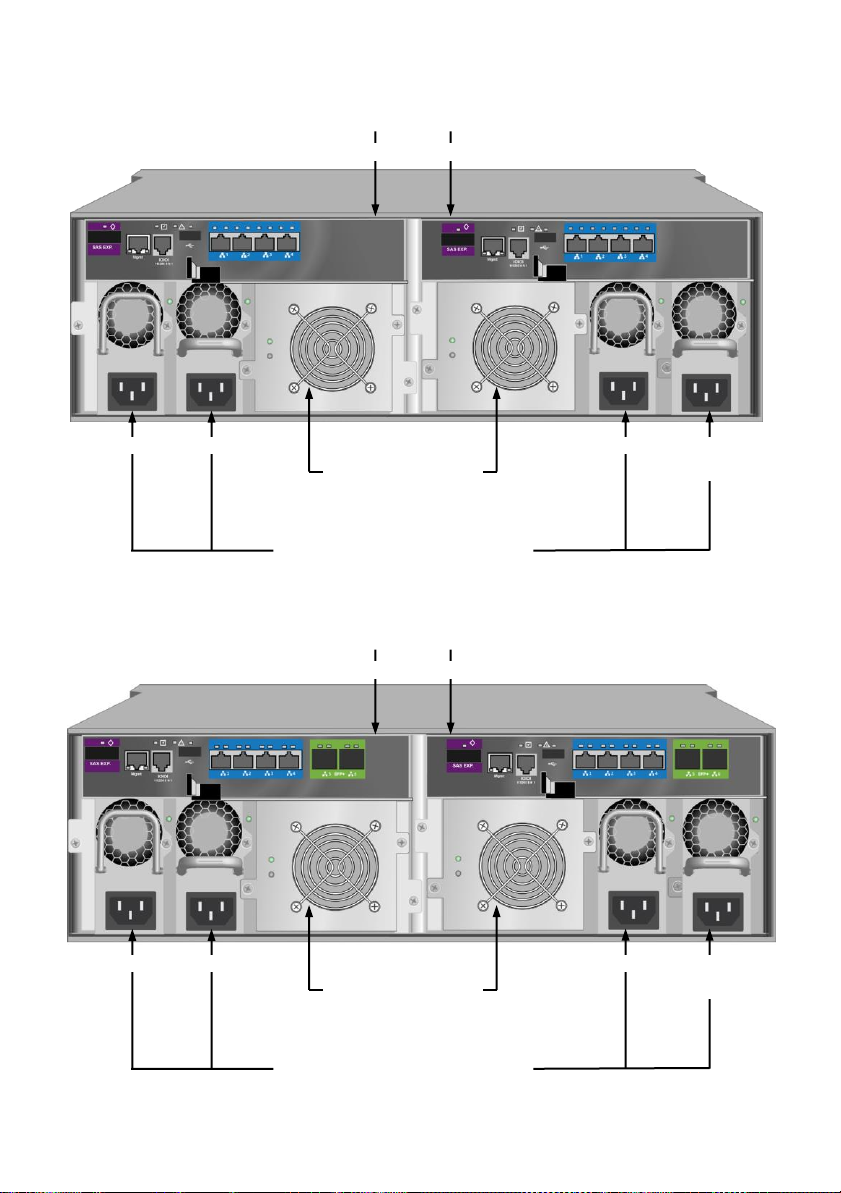

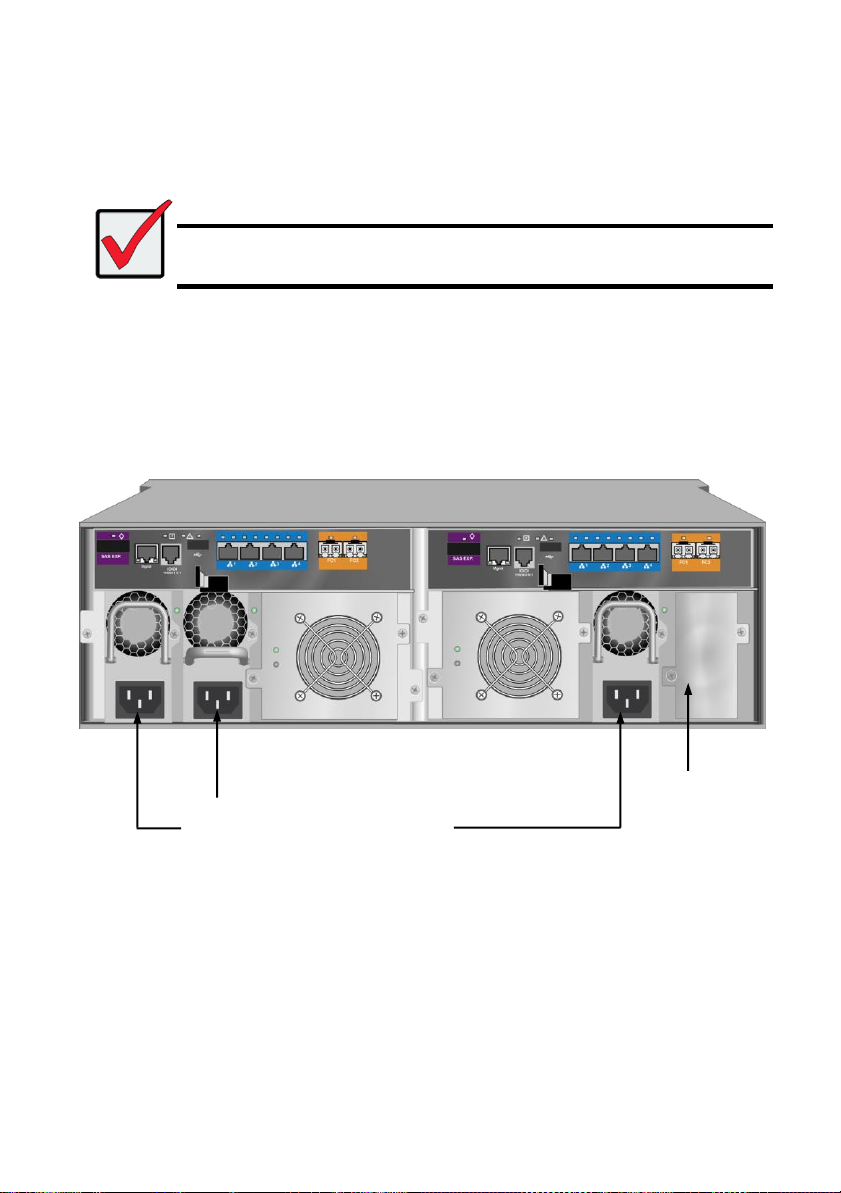

Figure 3: Vess R2600fiD rear view

Controller modules

Unit 1 Unit 2

Cooling units

Unit 1
with battery

Unit 2
with battery

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

Empty bay for
optional fourth
power supply

PSU 1

PSU 2
PSU 3

Controller modules

Unit 1 Unit 2

Cooling units

Unit 1
with battery

Unit 2
with battery

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

PSU 1

PSU 2

Optional

PSU 4

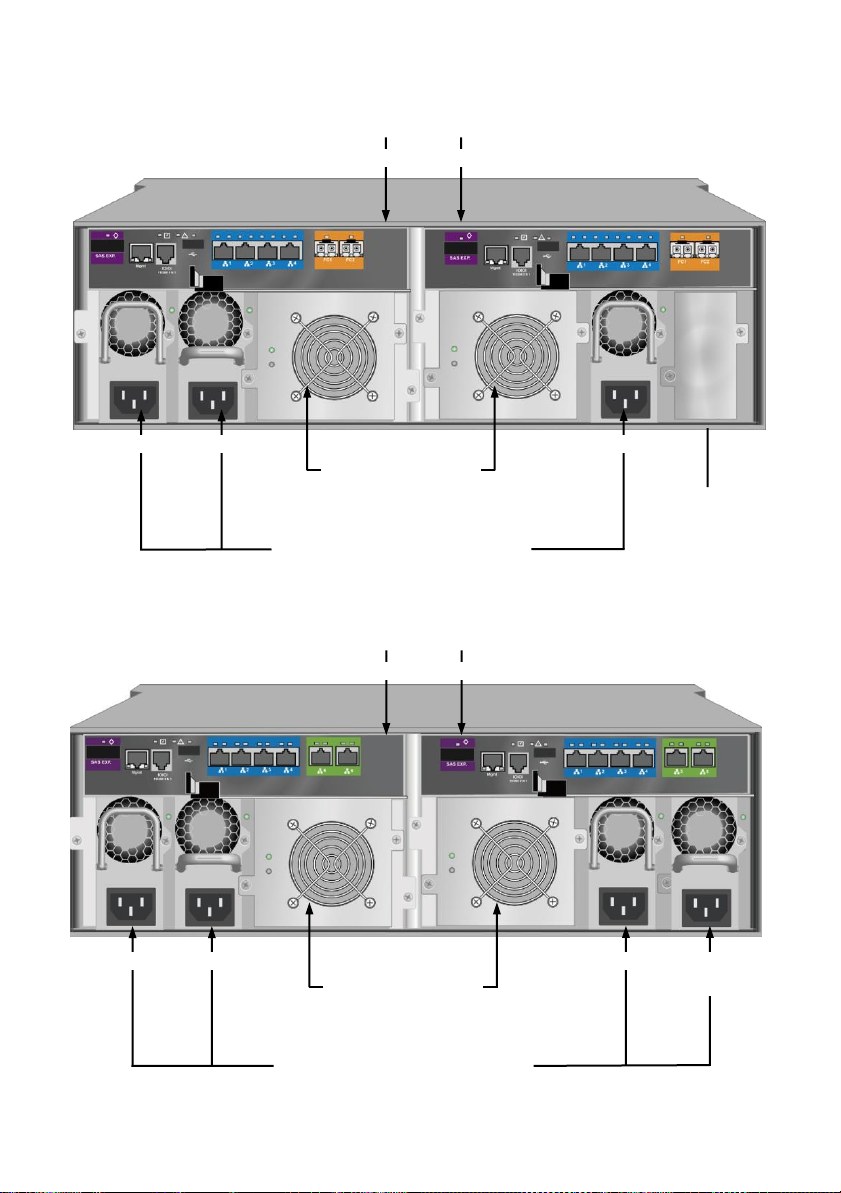

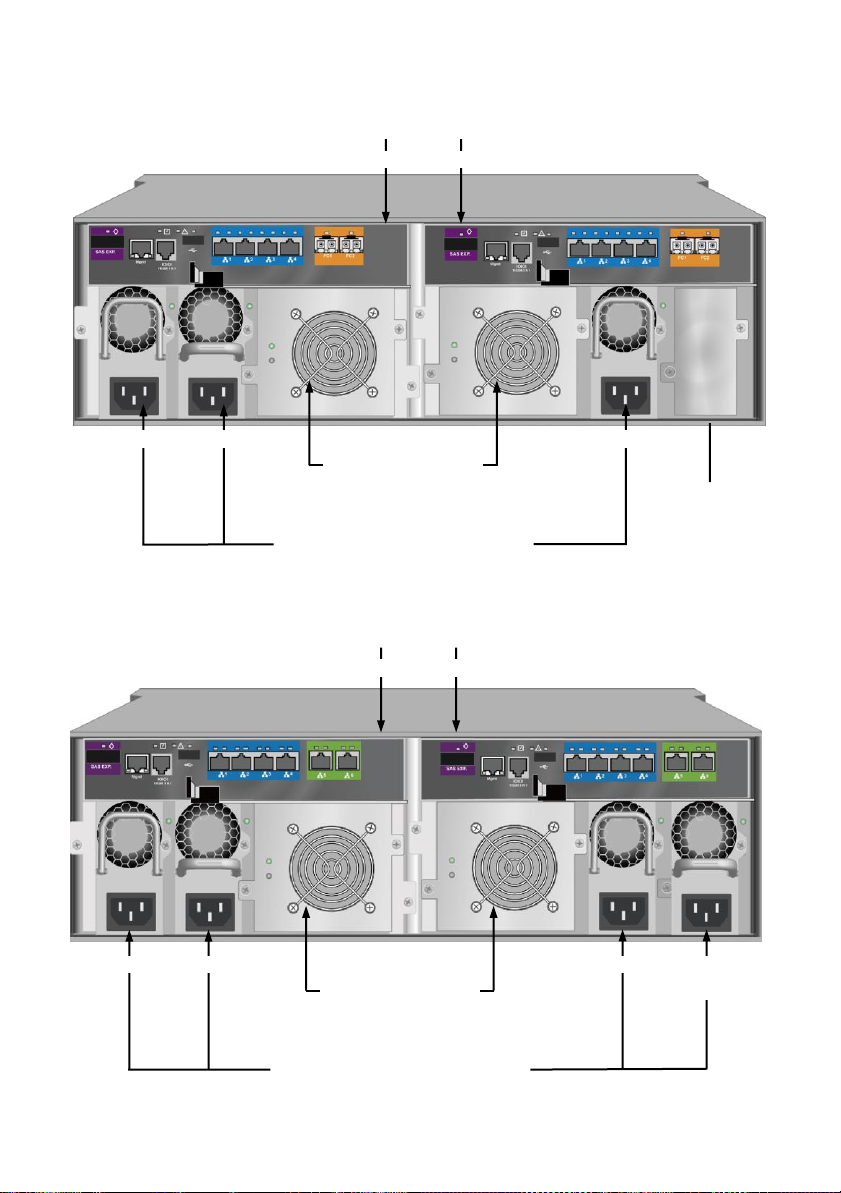

Figure 4: Vess R2600tiD rear view

7

Figure 5: Vess R2600iD rear view

Controller modules

Unit 1 Unit 2

Cooling units

Unit 1
with battery

Unit 2
with battery

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

PSU 1

PSU 2
PSU 3

Optional

PSU 4

Controller modules

Unit 1 Unit 2

Cooling units

Unit 1
with battery

Unit 2
with battery

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

PSU 1

PSU 2

Optional

PSU 4

Figure 6: Vess R2600xiD rear view

8

Controller modules

Unit 1 Unit 2

Cooling units

Unit 1

Unit 2

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

PSU 1

PSU 2
PSU 3

Optional

PSU 4

Figure 7: Vess J2600sD with optional four power supplies - rear view

9

Cautions

* Do not populate any unit with hard drives until it has been securely installed in

the rack.

* At least two persons are required to safely lift, place, and attach the Vess

R2600 or Vess J2600 unit into a rack system.

* Do not lift or move the Vess R2600 or Vess J2600 unit by the handles, power

supplies or the controller units. Hold the subsystem itself.

* Do not install the Vess R2600 or Vess J2600 unit into a rack without rails to

support the subsystem.

* Only a qualified technician who is familiar with the installation procedure

should mount and install the Vess R2600 or Vess J2600 unit.

* Mount the rails to the rack using the appropriate screws and flange nuts, fully

tightened, at each end of the rail.
* Do not load the rails unless they are installed with screws as instructed.
* The rails available for the PROMISE Vess R2600 or Vess J2600 unit are

designed to safely support that PROMISE Vess R2600 or Vess J2600 unit

when properly installed. Additional loading on the rails is at the customer’s risk.
* PROMISE Technology, Inc. cannot guarantee that the mounting rails will

support your PROMISE Vess R2600 or Vess J2600 unit unless you install

them as instructed.

Note

To lighten the Vess R2600 or Vess J2600 enclosure, you can remove the power
supplies. Replace the power supplies after the Vess R2600 or Vess J2600 unit is
mounted in your rack.

TASK 2: MOUNTING Vess R2600 IN A RACK

The instructions here apply to the Vess R2600 and Vess J2600 series.

The Vess R2600 or Vess J2600 installs to the rack using the mounting rails shipped with the device.

10

To install the Vess R2600 subsystem or Vess J2600 expansion into a rack with the supplied

Front left label

Support flange on the

front end of

each rail

Guide pins on rails align with holes in

the rack post

Front right label

mounting rails:

1. Check the fit of the mounting rails in your rack system.

2. Adjust the length of the mounting rails as needed.

• The rear rail slides inside the front rail. The rail halves are riveted together and use no
adjustment screws.

• The front-left and front-right mounting rail ends are labeled.

• Be sure the front rail support is on the bottom facing inward.

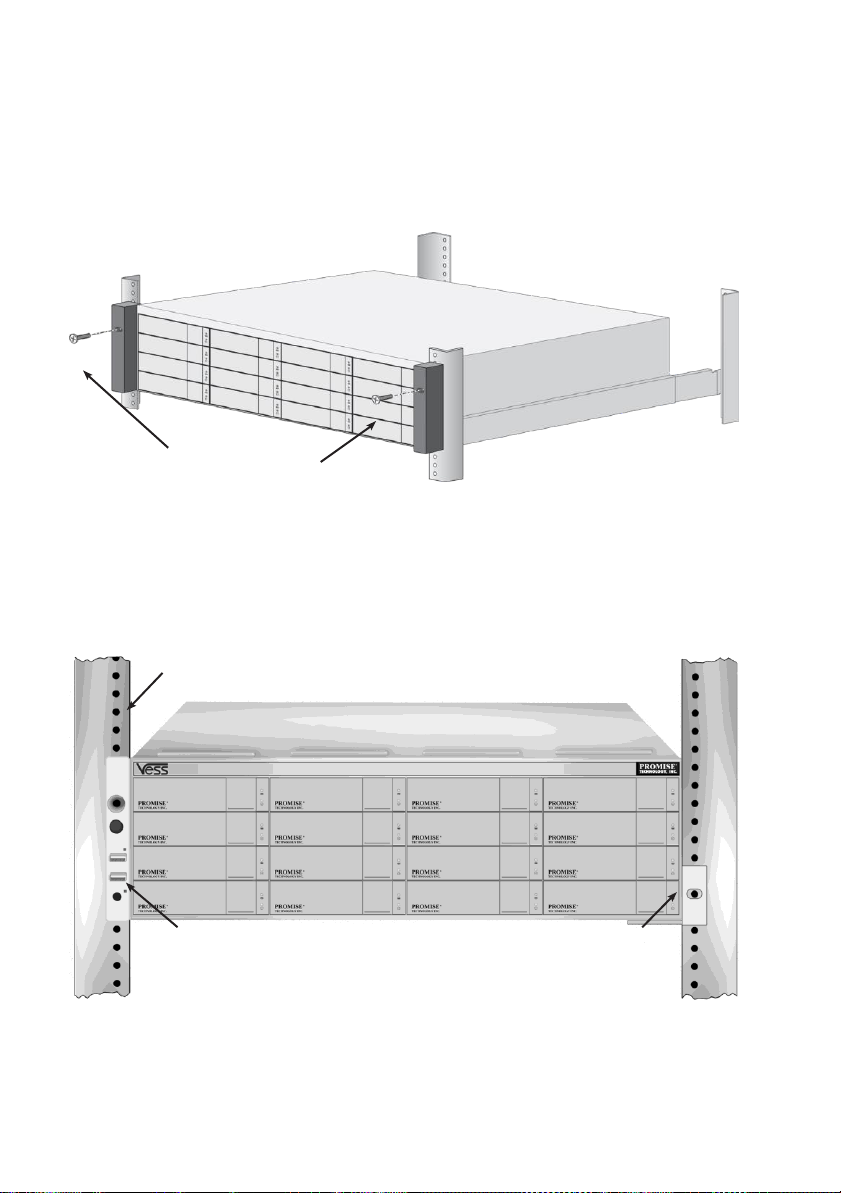

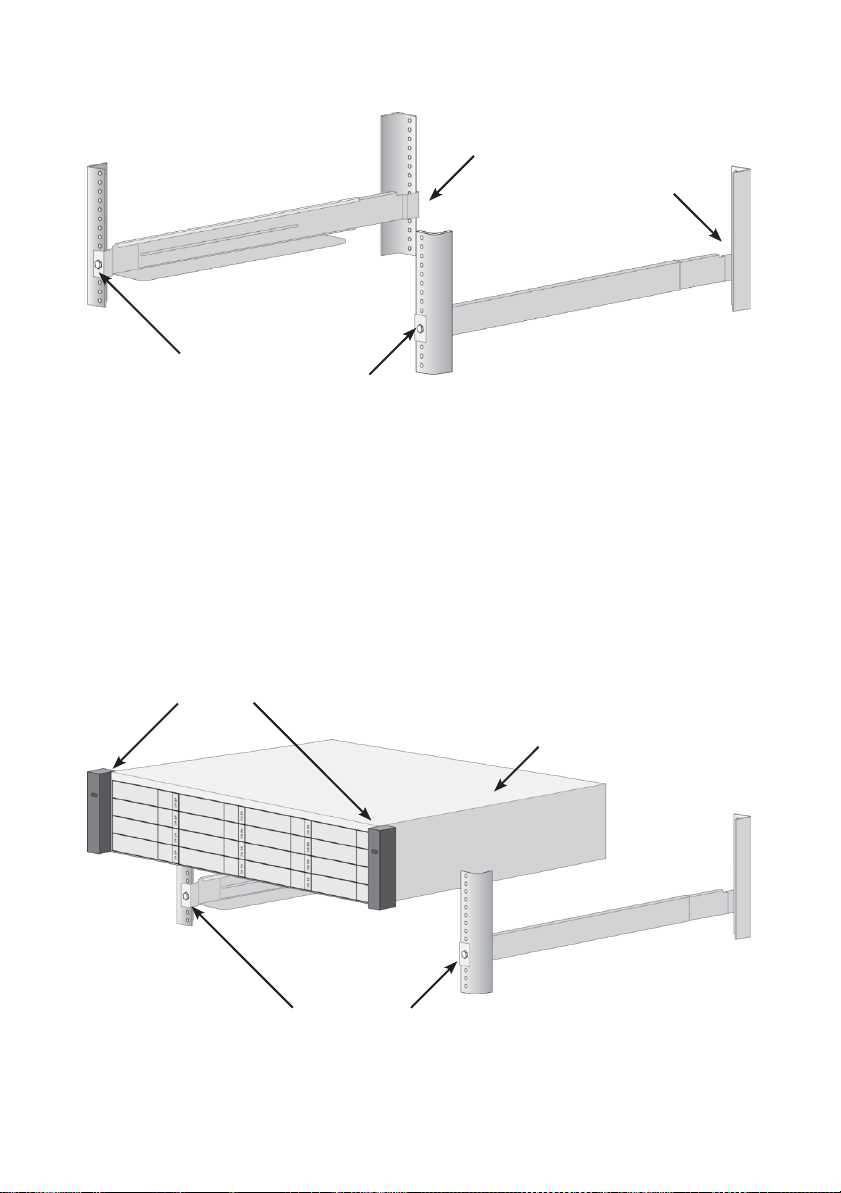

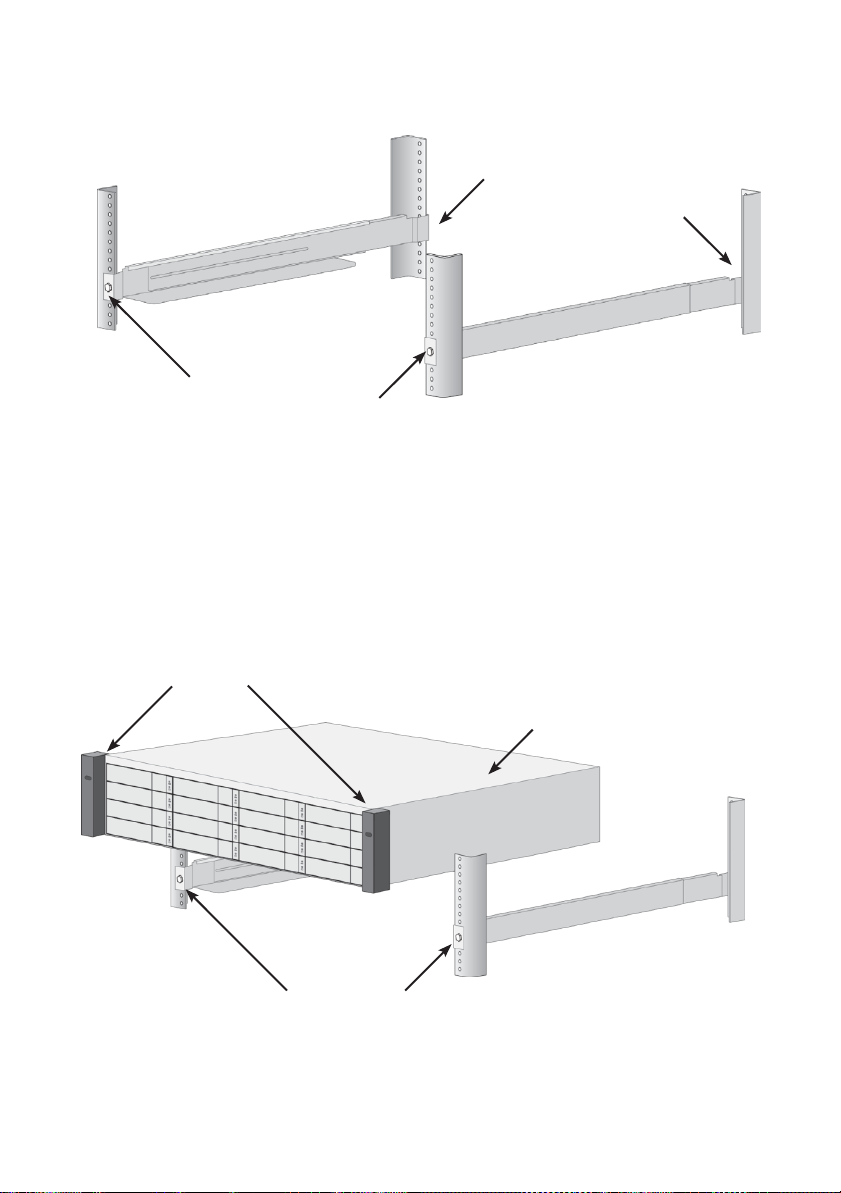

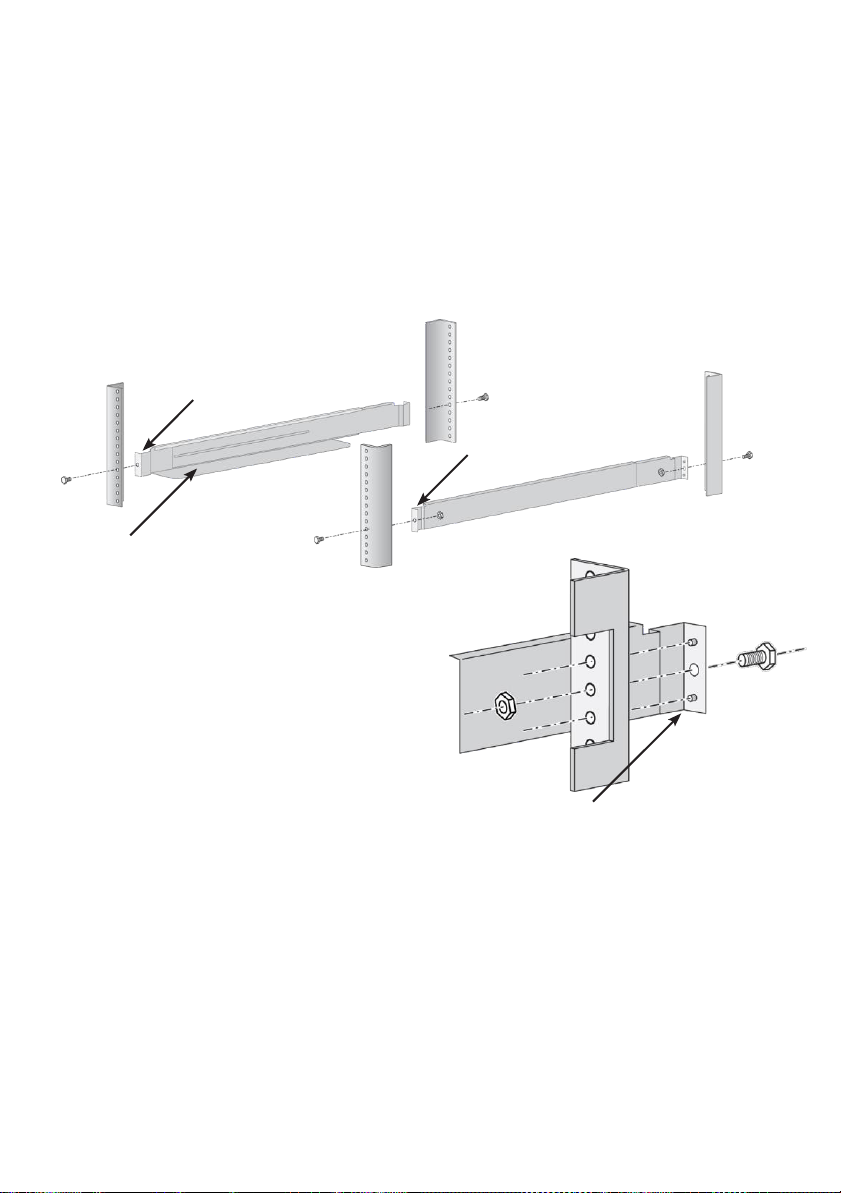

Figure 8: Installing the rails onto the rack

• All rail ends, front and rear, attach at the outside of the rack posts.

• The guide pins at the rail ends align with the holes in the rack posts.

• Use the attaching screws and flange nuts from your rack system. Tighten the screws and

nuts according to instructions for your rack system.

11

Rail ends attach on the

outside of the front and rear

rack posts

Brackets

Vess R2600 (or Vess

J2600) subsystem

Rails installed
and tightened

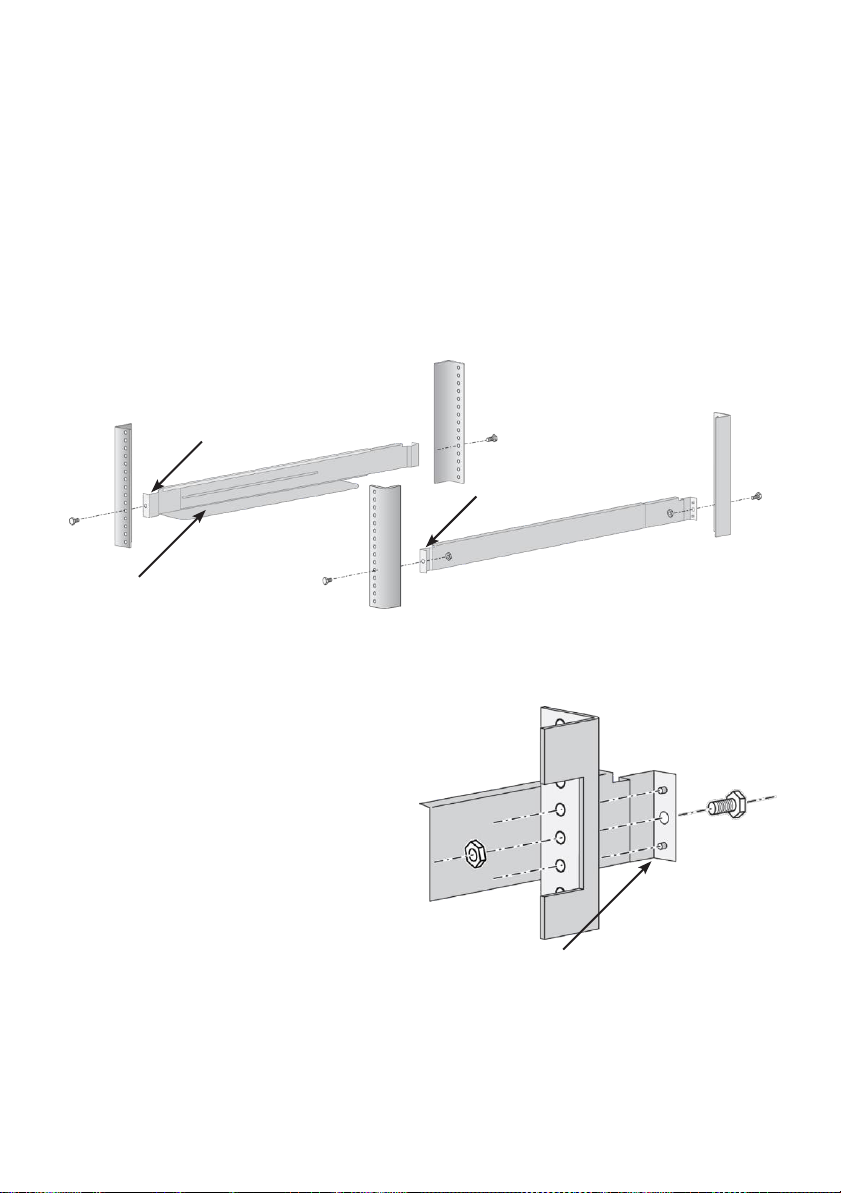

Figure 9: Rail ends attach to the outside of each post

3. Place the Vess R2600 or Vess J2600 onto the rails.

• At least two persons are required to safely lift the subsystem.

• Lift the Vess R2600 or Vess J2600 itself. Do not lift the subsystem by its brackets.

Figure 10: Placing the subsystem onto the rack rails

12

Screws and flange nuts

attach the Vess R2600

to the rack posts

Vertical rack post

Handles mount outside
the rack post

Mounting rails
mount outside the
rack post

4. Secure the Vess R2600 or Vess J2600 to the rack.

• The unit attaches to the rack posts using the included screws and flange nuts.
One screw each side, in the upper hole only.

• Use the attaching screws and flange nuts that came with the Vess R2600 or Vess J2600.

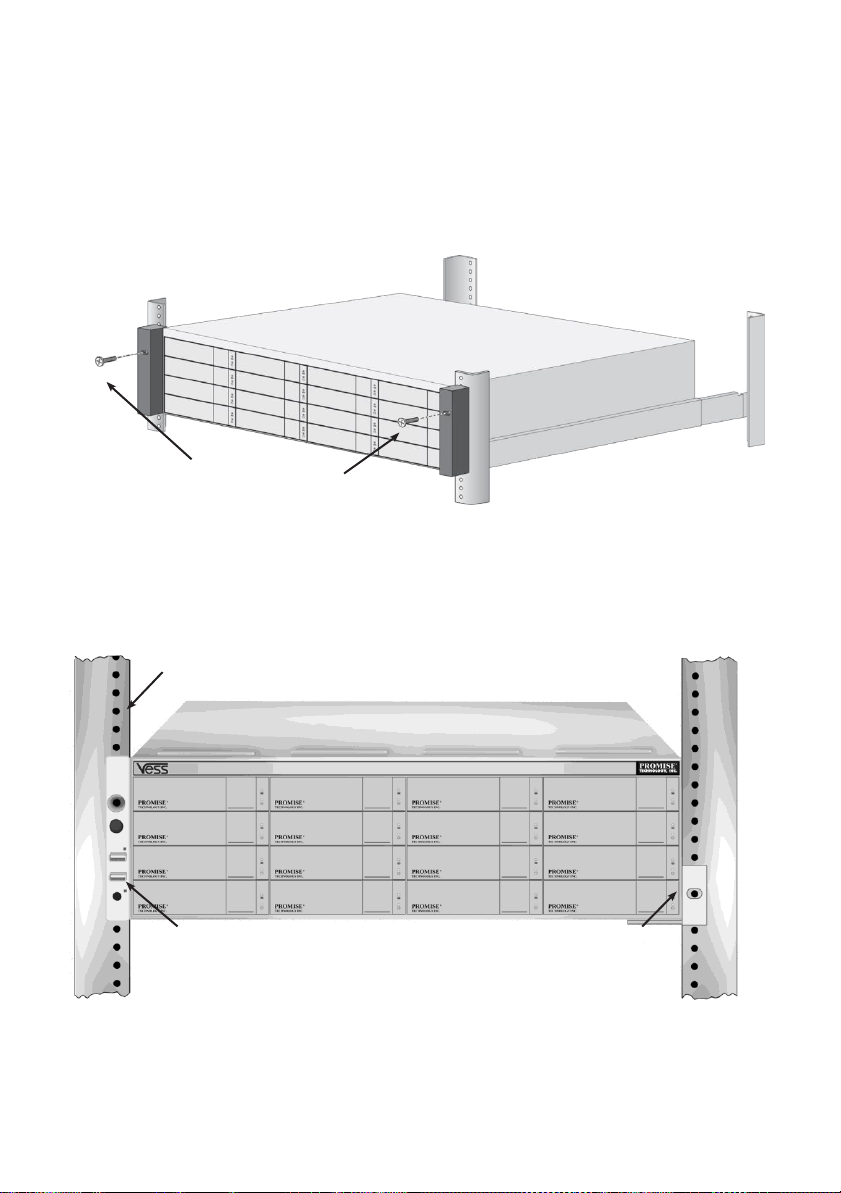

Figure 11: Secure to rack

Figure 12: Subsystem installed in rack

13

TASK 3: INSTALLING DISK DRIVES

The Vess R2600 subsystems and Vess J2600 expansion units support:

• SAS hard disk drives

• SATA hard disks (requires additional factory installed adapter see Figures 15 and 16 below)

• 3.5-inch hard disk drives

• 2.5-inch hard disk drives

For a list of supported physical drives, download the latest compatibility list from the PROMISE

support website.

DRIVE SLOT NUMBERING

You can install any qualified disk drive into any slot in the enclosure. The diagram below shows how
drive slots are numbered on both the Vess R2600 and Vess J2600.

Slot numbering is reflected in the WebPAM PROe and CLU user interfaces.

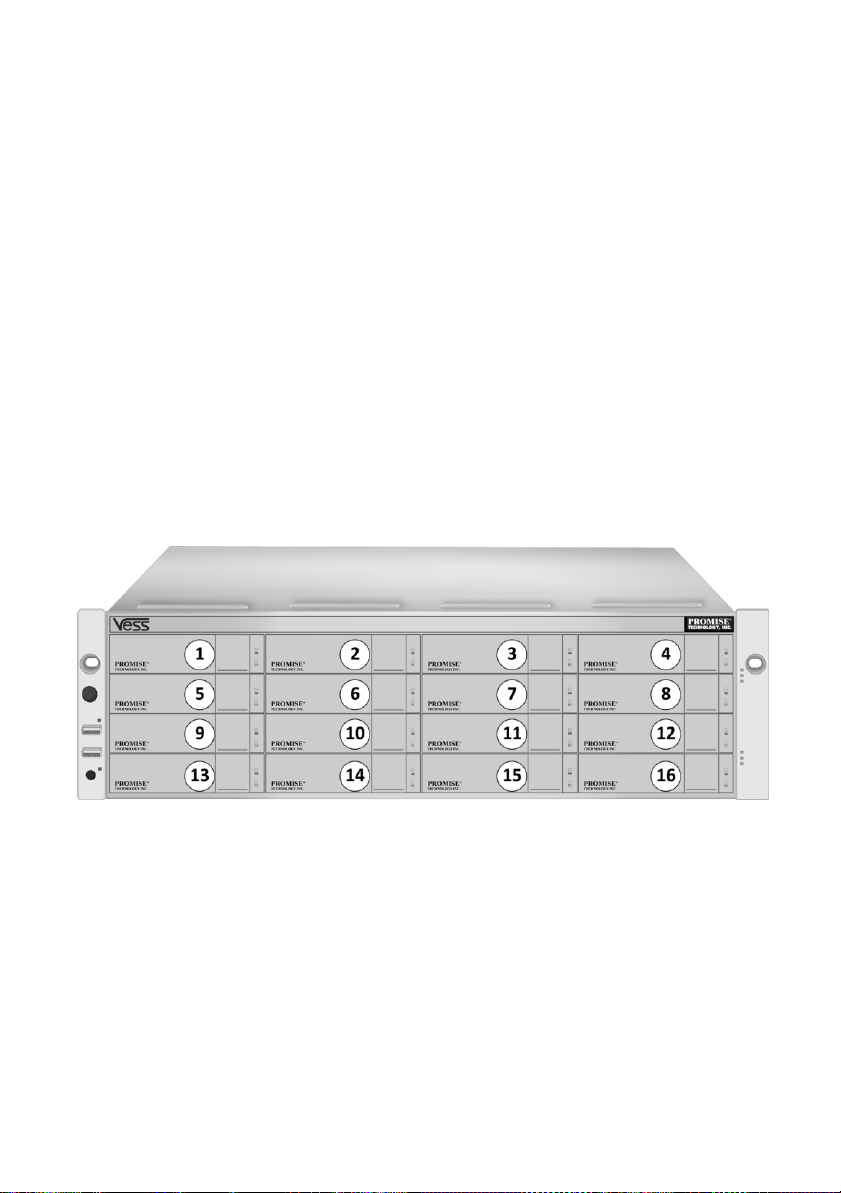

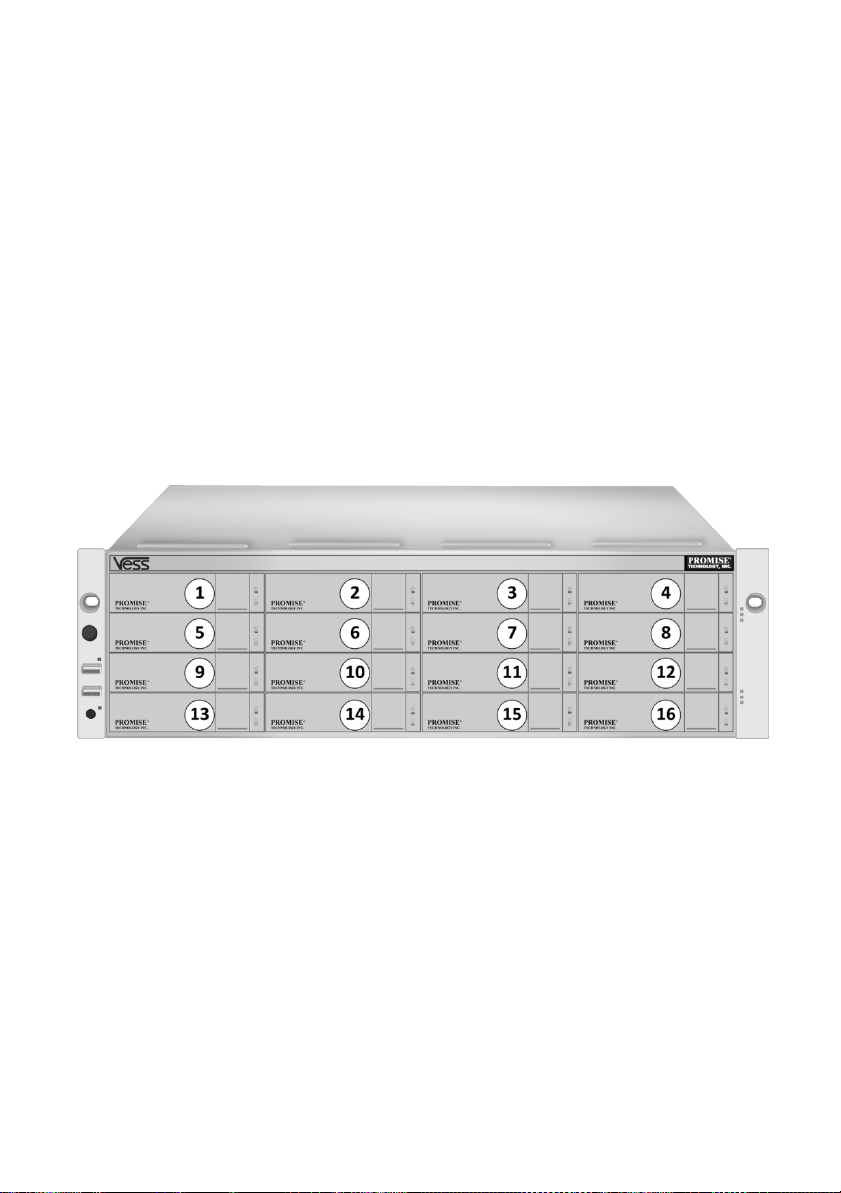

Figure 13: 16-bay Drive slot numbering (Vess R2600 and Vess J2600)

Install all of the drive carriers into the enclosure to ensure proper airflow, even if you do not populate
all the carriers with disk drives.

14

Caution

The Vess R2600 and Vess J2600 support disk drive hot-swapping. To
avoid hand contact with an electrical hazard, do not remove more than
one drive carrier a time.

INSTALLING YOUR DISK DRIVES

The instructions below apply to all types of drive carriers intended for use with the Vess R2600 or
Vess J2600. Note that SATA drives require additional SAS-to-SATA adapters to work properly in a
dual RAID controller models. If you intend to use SATA hard drives, make sure the drive carriers
shipped with the unit are appropriate for your SATA drive. See Figures 14 and 15 for examples of
drive carriers for SATA hard drives.

1. Remove a disk drive carrier.

2. Carefully lay the disk drive into the drive carrier at the front, so that the screw holes on the
sides line up.

3. Insert the screws through the holes in the drive carrier and into the sides of the disk drive.

Install only the counter-sink screws supplied with the Vess J2600.

• Install four screws per drive.

• Snug each screw. Be careful not to over-tighten.

4. Reinstall the drive carrier into the Vess J2600 enclosure.

Repeat steps 1 through 3 until all of your disk drives are installed.

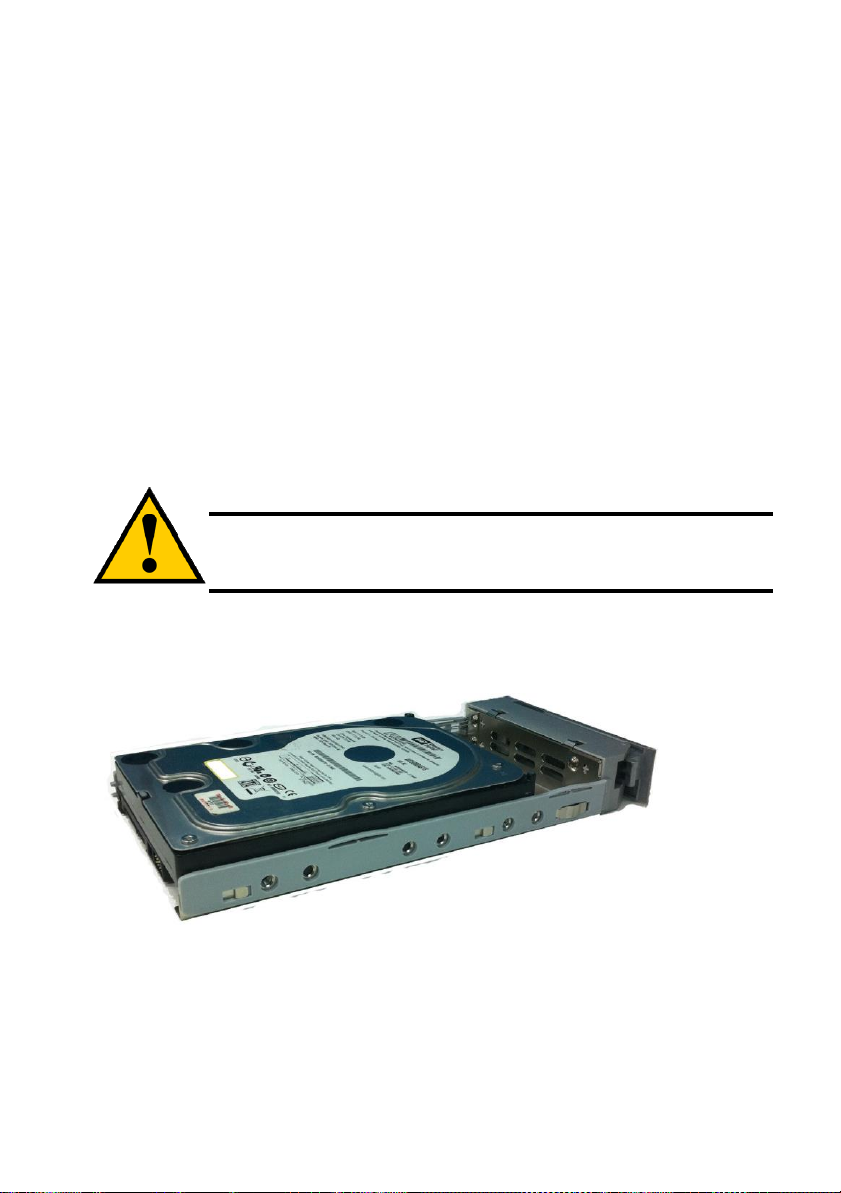

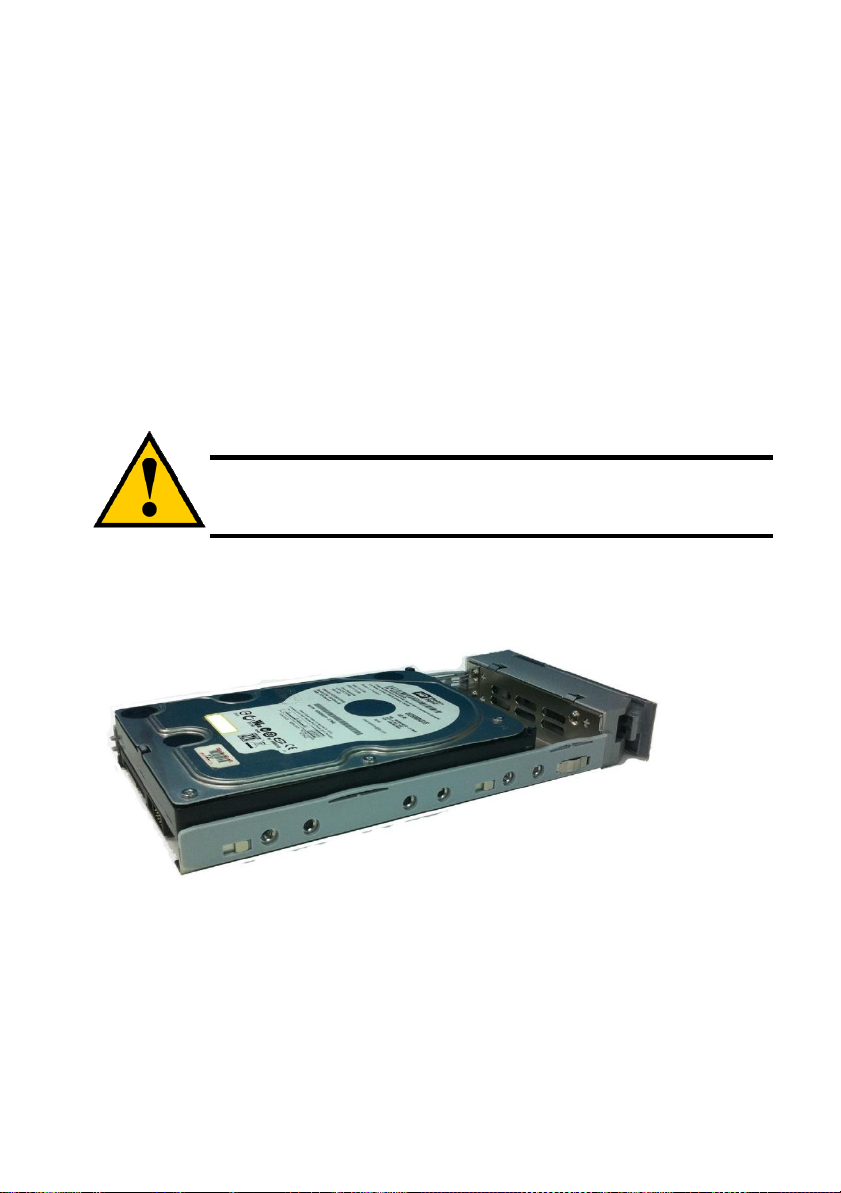

Figure 14: SAS disk drive mounted in a drive carrier

15

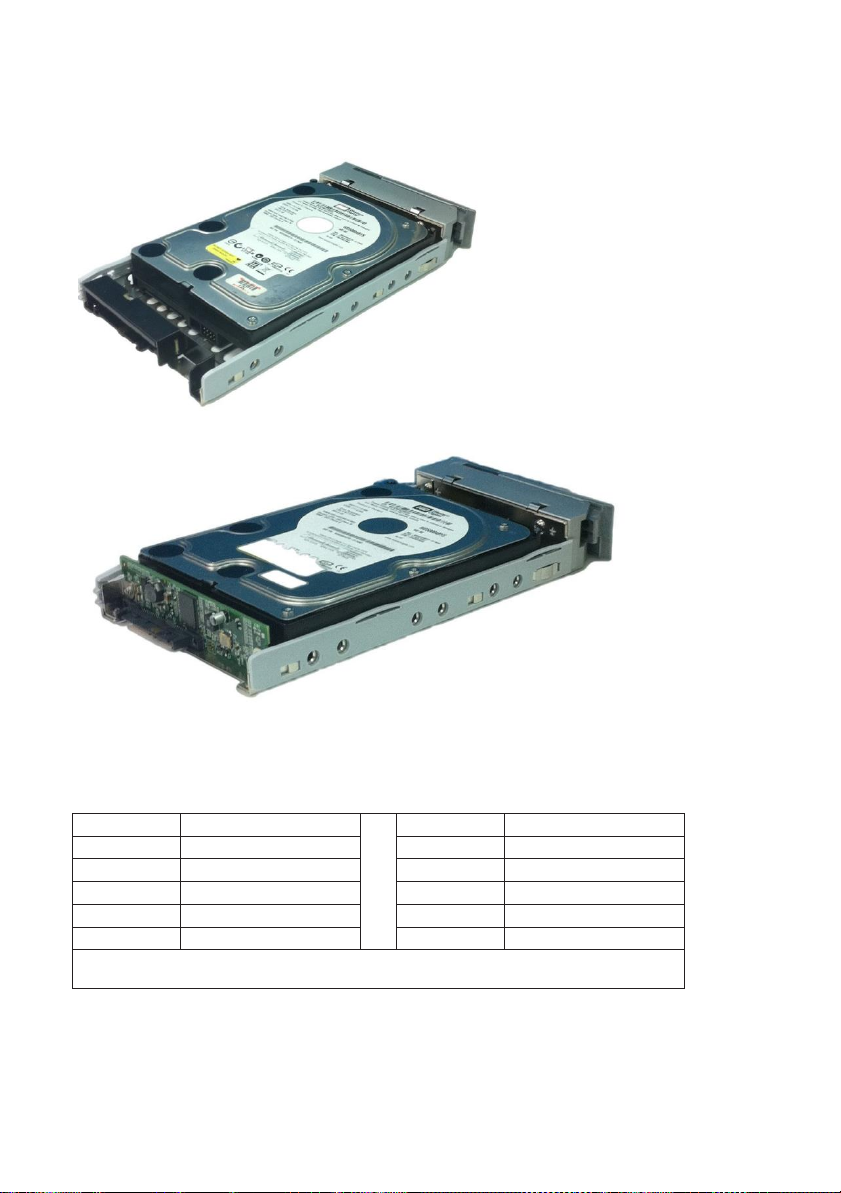

Use the Blackjack adapter for SATA 6Gbs drives and the AAMUX adapter for 3 Gbs SATA drives.

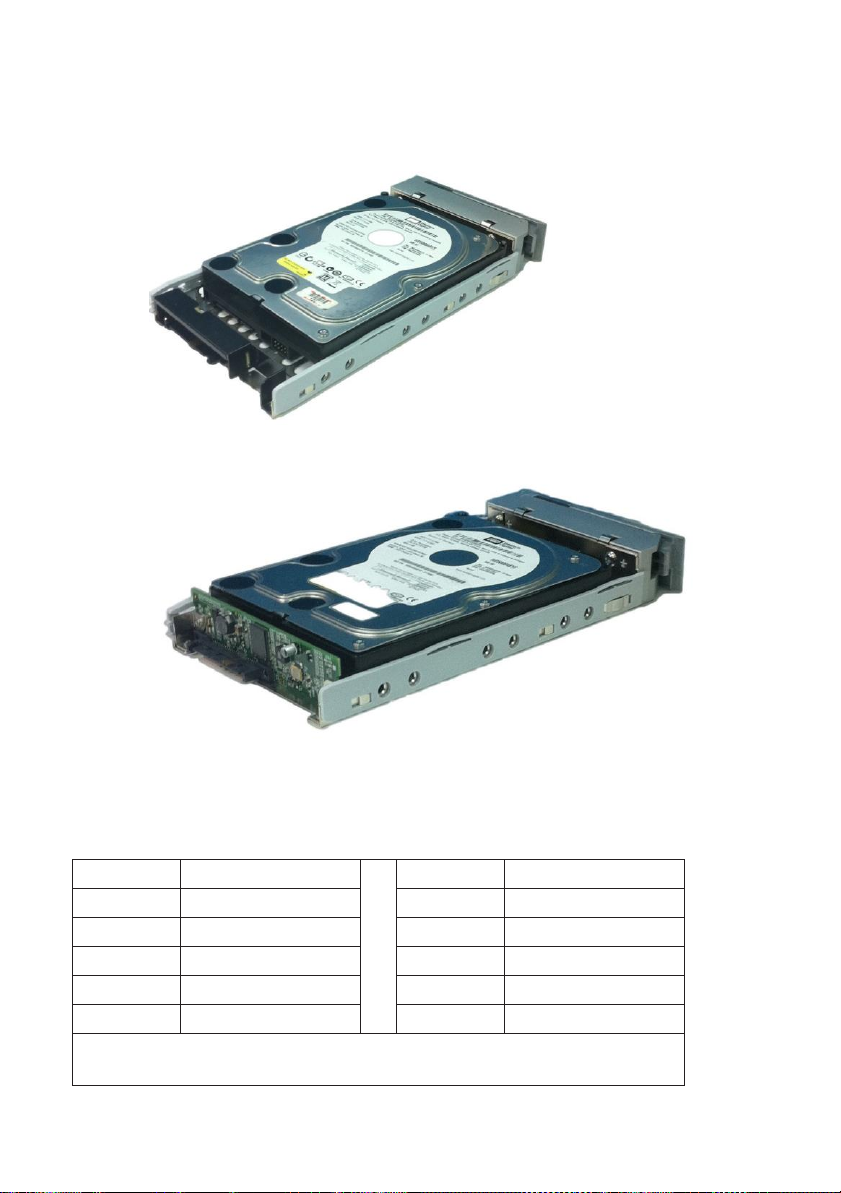

Figure 15: SATA disk drive mounted in carrier with Blackjack adapter

Figure 16: SATA disk drive mounted in carrier with AAMUX adapter

Level

Number of Drives

Level

Number of Drives

RAID 0

1 or more

RAID 6

4 to 32*

RAID 1

2 only

RAID 10

4 or more**

RAID 1E

2 or more

RAID 30

6 or more

RAID 3

3 to 32*

RAID 50

6 or more

RAID 5

3 to 32*

RAID 60

8 or more

* A JBOD expansion unit may be required.

** Must be an even number of drives.

NUMBER OF DRIVES REQUIRED

The table below shows the number of drives required for each RAID level

16

Important

For a list of supported FC HBAs, Switches and SFPs, download the latest
compatibility list from the PROMISE support website:

http://www.promise.com/support/

Vess R2600 does not support cascading of multiple RAID subsystems. Cascading
is planned for a future release.

SAS

expansion port

Network

mgmt port

Console

mgmt port

1 G data ports

1 2 3 4

FC data ports

1 2

TASK 4: MANAGEMENT CONNECTIONS

This section describes how to establish a management connection the Vess R2600 subsystem.
There are two methods to establish a management connection to the Vess R2600. The Vess J2600
system is managed through a Vess R2600 subsystem that is attached via the SAS expansion link.

MANAGEMENT PATH NETWORK (ETHERNET) CONNECTION

The Vess R2600 controller has one (1) Ethernet RJ-45 Management Port connector.
See page 17 for illustrations of controller interfaces.

To establish the management path:

1. Attach one end of an Ethernet cable to the network connector or standard NIC in the Host

PC.

Attach the other end of the Ethernet cable to one of the ports on the standard network

switch.

2. Attach one end of an Ethernet cable to one of the ports on the standard network switch.

Attach the other end of the Ethernet cable to the Management Port on the Vess R2600

subsystem.

If you have multiple Vess R2600 subsystems, Host PCs or Servers, repeat steps 1 and 2 as

required.

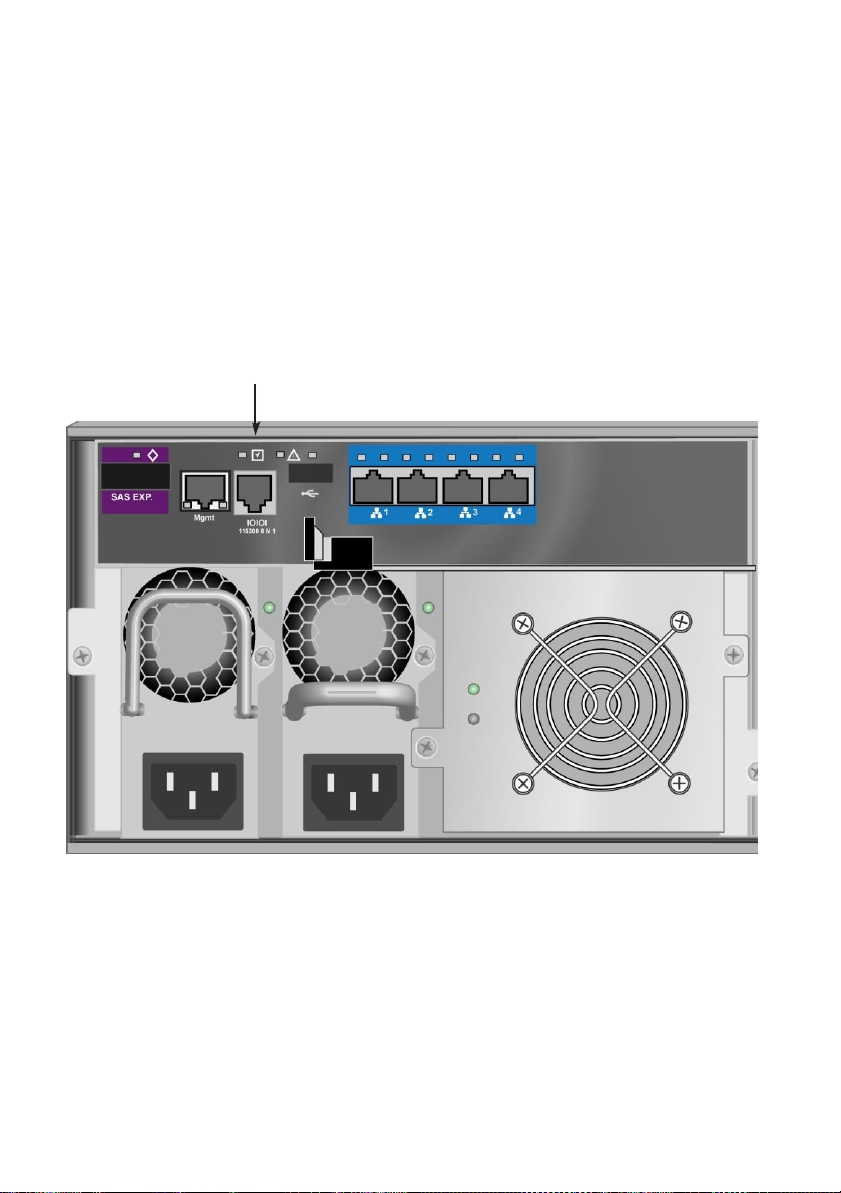

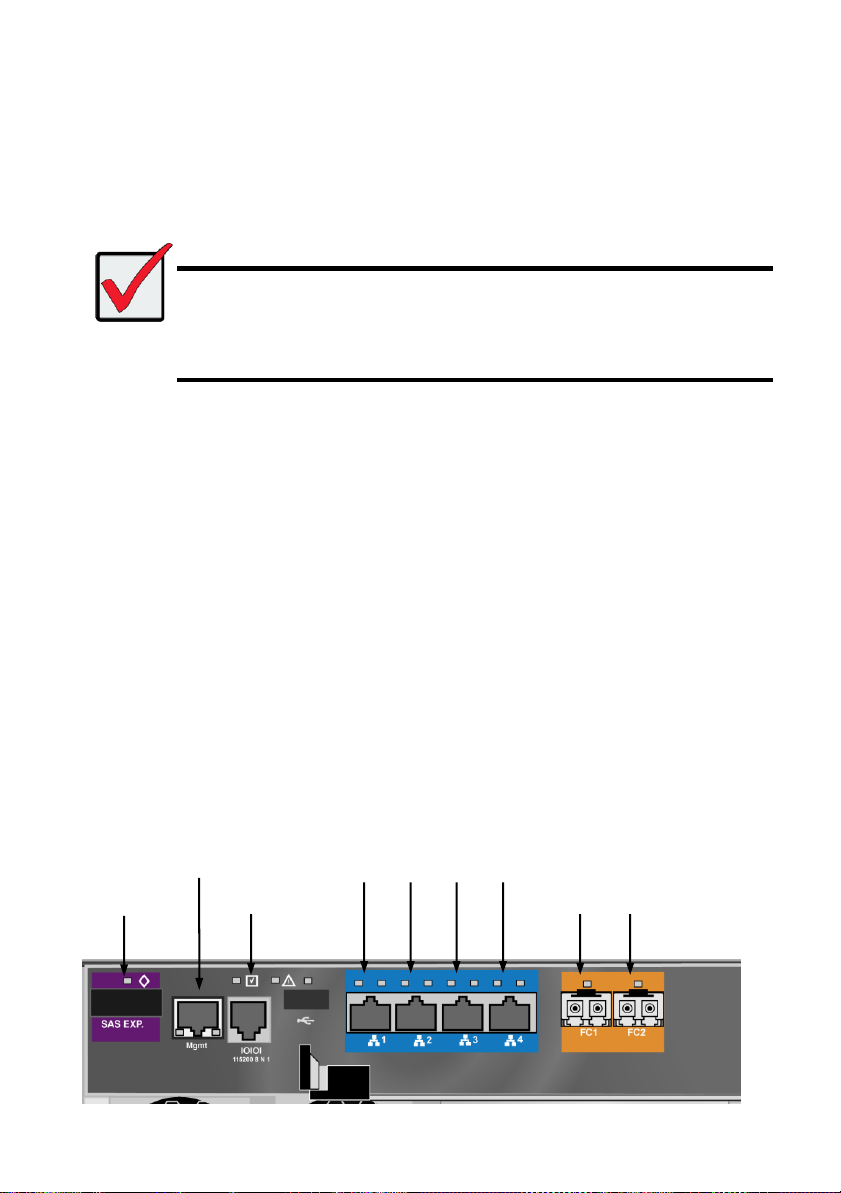

Figure 17: Vess R2600fi controller data and management ports

17

SAS

expansion port

Network

mgmt port

Console

mgmt port

1 G data ports

1 2 3 4

10 Gb data ports

5 6

Console mgmt port
(used for diagnostics, JBODs are
managed through a Vess R2600 unit
connected via SAS expansion)

SAS data ports

1 2

SAS

expansion port

Network

mgmt port

Console

mgmt port

1 G data ports

1 2 3 4

10 Gb SPF+ data

ports

5 6

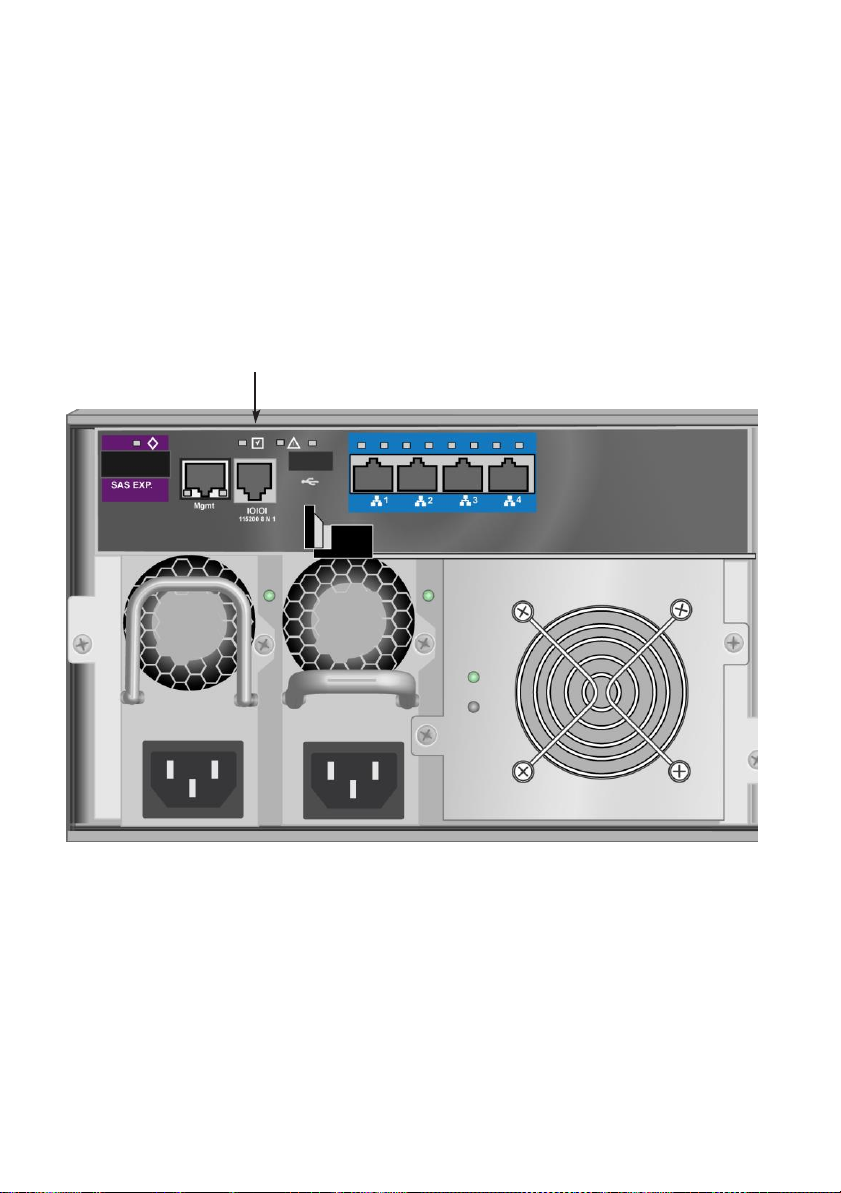

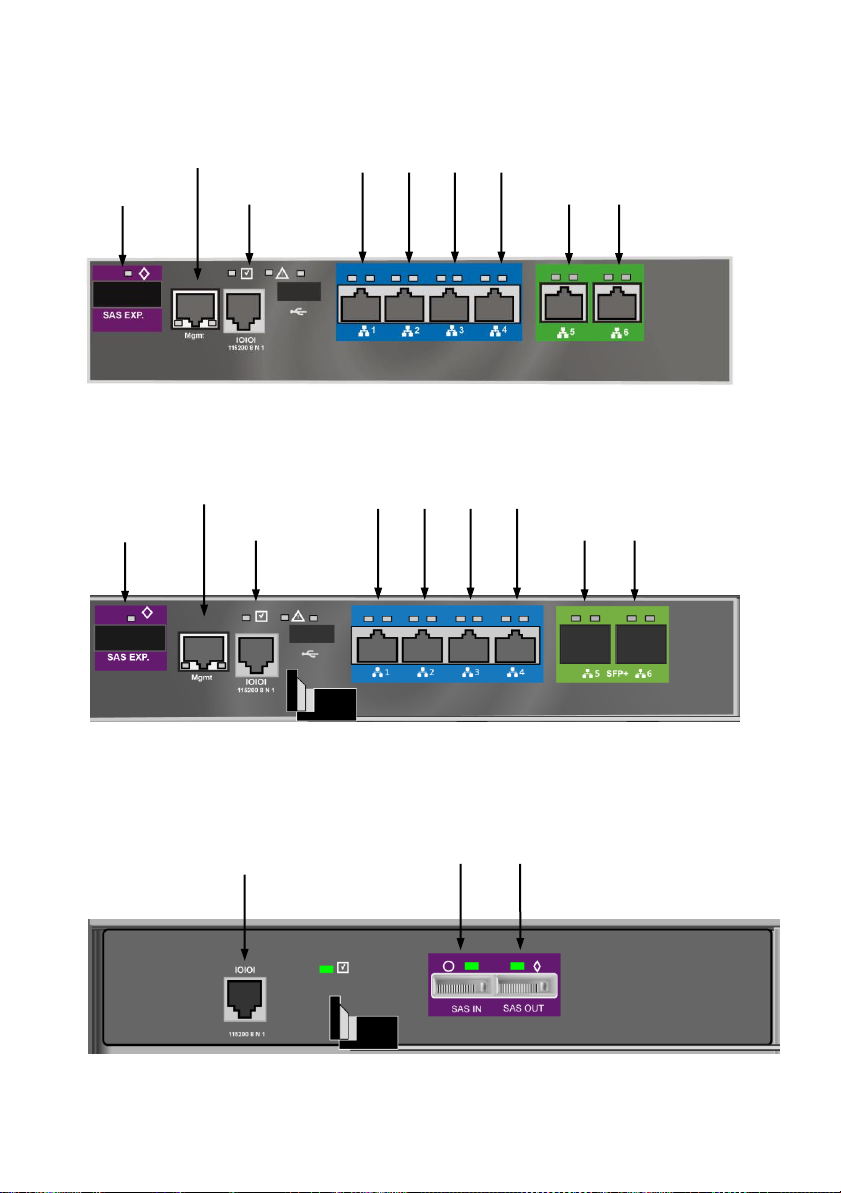

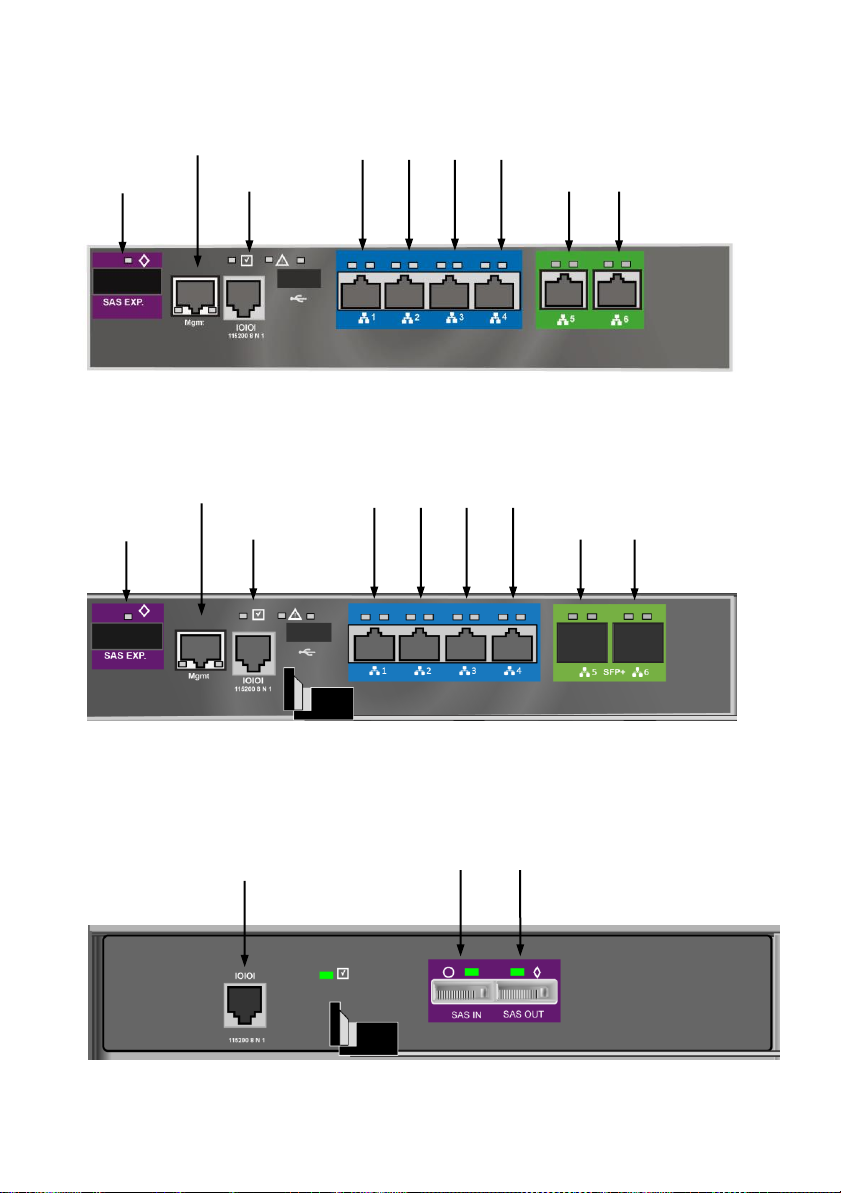

Figure 18: Vess R2600ti controller management and data ports

Figure 19: Vess R2600xi controller management and data ports

Figure 20: Vess J2600s controller management and data ports

18

Serial port (RJ-11)

MANAGEMENT PATH SERIAL CONNECTION

Vess R2600 has a Command Line Interface (CLI) to manage all of its functions. A subset of the CLI
is the Command Line Utility (CLU), a user-level interface that manages your Vess R2600 via your
PC’s terminal emulation program, such as Microsoft HyperTerminal.

Serial communication enables the terminal emulation application on your host PC or server to
access the Vess R2600 Command Line Interface (CLI) to set up a network connection. The Vess
R2600 package includes one RJ11-to-DB9 serial data cable for each controller.

Figure 21: Serial connector

To set up a serial cable connection:

1. Attach the RJ11 end of the serial data cable to the RJ11 serial connector on one of the
RAID controllers.

2. Attach the DB9 end of the serial data cable to a serial port on the host PC or server.

19

Connecting a Fibre Channel SAN

A Fibre Channel SAN using the Vess R2600fi controller requires the following items:

• An FC HBA card in each host PC or server

• An SFP transceiver for each connected FC port on the subsystem

• An FC switch

• A network switch

• FC cabling (LC/LC 62.5/125μm MMF)

For other FC connections such as Direct Attached Storage (DAS) please refer to the Product
Manual.

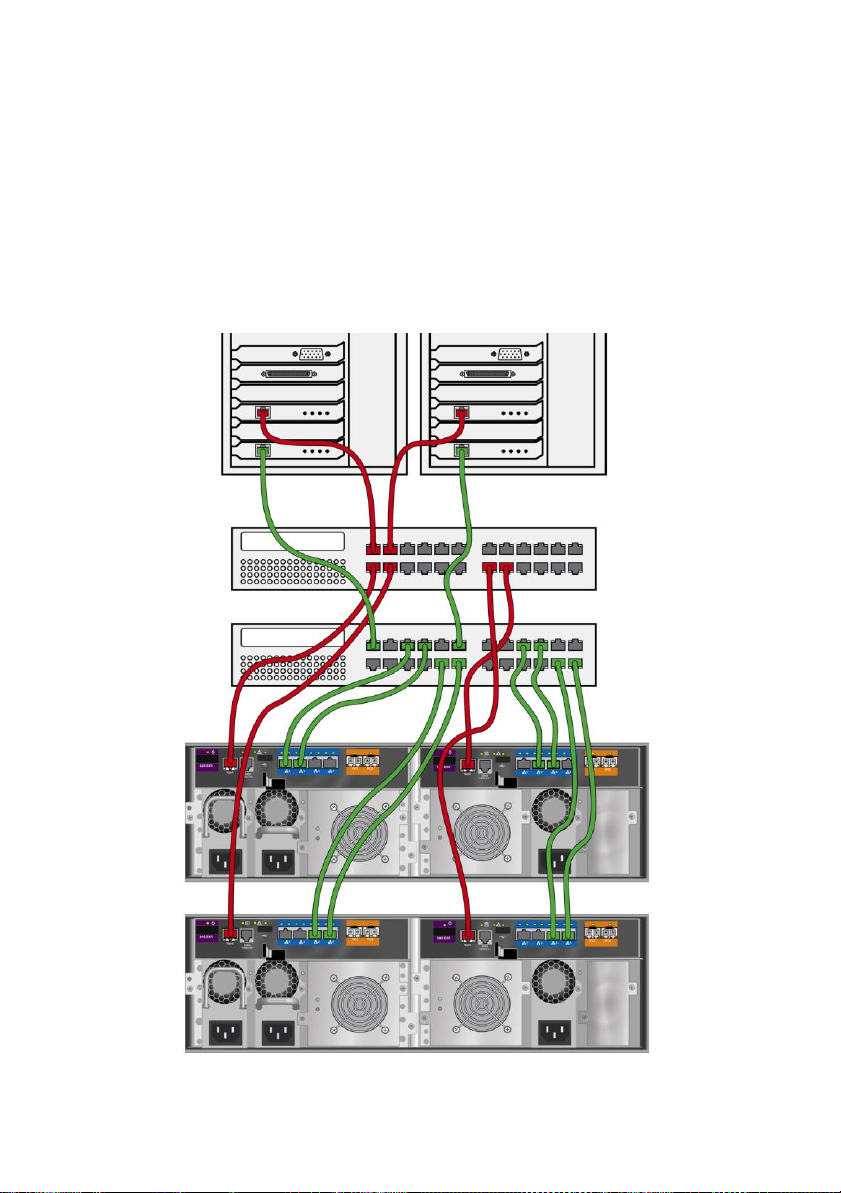

Figure 22: Management and FC data connections on R2600fi

FC Data Path

To establish the data path:

1. Connect FC cables between at least one FC data port on each RAID controller and the FC
switch.

2. Connect FC cables between the FC switch and the FC HBA cards in both host PCs or
servers.
If you have multiple Vess R2600 subsystems, repeat steps 1 and 2 as required.

20

Connecting the iSCSI Network

The 1G iSCSI data network requires the following:

• A 1G iSCSI HBA network interface card (NIC) in the host PC or server (10G iSCSI HBA for
10G ports on R2600ti)

• A GbE network switch

• Cat 5e or better cabling for the 1G data network, Cat 6 or better for 10G.

• A standard network switch

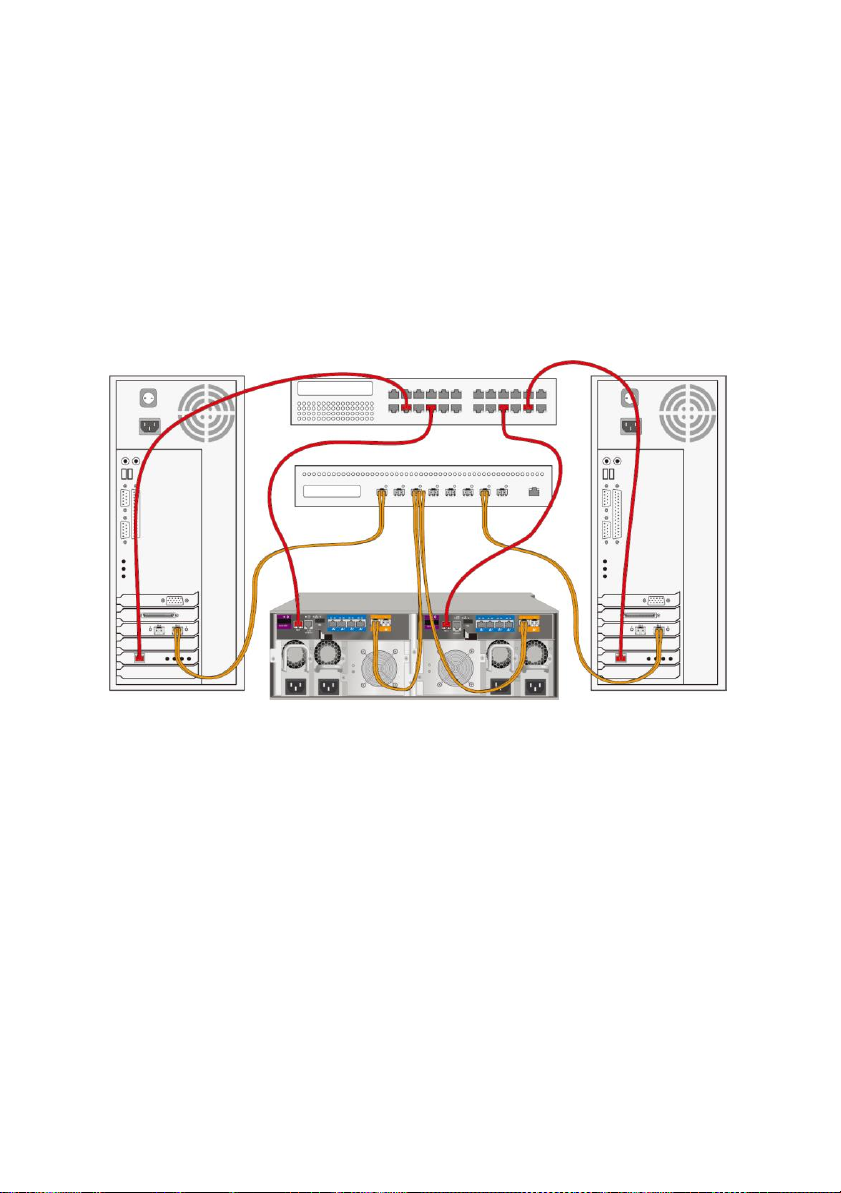

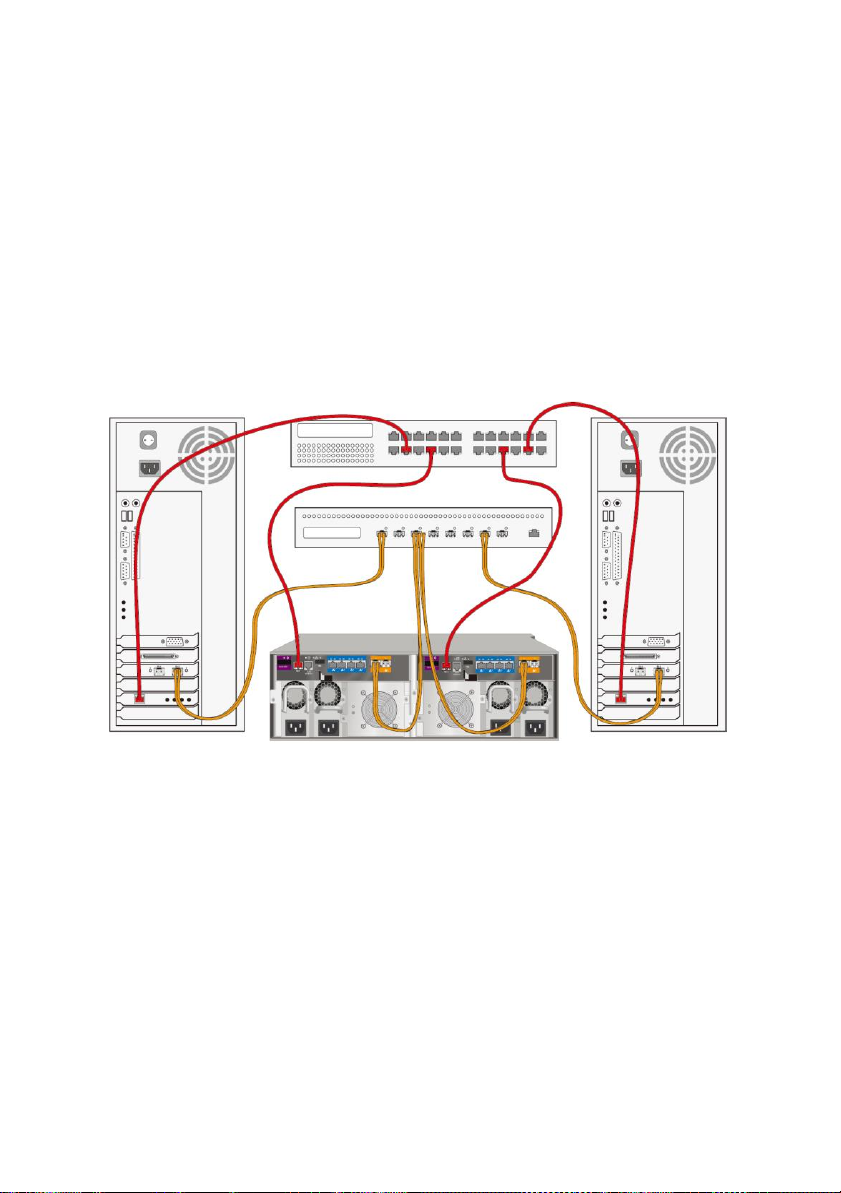

Figure 23: Management and 1GbE iSCSI connections on R2600fi

21

Important

For NAS setup, or configurations that use port trunking, cabling layout is very
important and should be carefully planned before making any connections to the
physical ports.

Important

The quality of cabling used for 10 GbE data connections is very important for
performance. 10 GbE connections must use Cat 6 or better cabling for the entire
data path. 1 GbE connections must use Cat 5e or better for the entire data path.

1GbE and 10GbE Data Path

1GbE connections:

Each Vess R2600 controller has four (4) RJ-45 data port connectors. Use at least Cat 5e or better
cabling. For a storage network (NAS or SAN), connect the data ports as follows:

1. Connect Ethernet cables between the HBA NIC or NIC in both hostPCs or servers and the
GbE network switch.

2. Connect an Ethernet cable between at least one GbE data port on the left RAIDcontroller
and the GbE network switch.

3. Connect an Ethernet cable between at least one GbE data port on the right RAIDcontroller
and the GbE network switch.

If you have multiple Vess R2600 subsystems, host PCs or servers, repeatsteps 1 through 3
as required.

Notice: GbE data ports on both RAID controller should be connected symmetrically so that NAS

failover can work properly.

22

10GbE connections (R2600ti)

For a 10GbE storage network, use Cat 6 or better cabling to connect the two 10GbE ports on the
R2600ti controller:

1. Connect Ethernet cables between the HBA NIC or in both host PCs orservers and the 10
GbE network switch.

2. Connect an Ethernet cable between at least one 10 GbE data port on the left RAID
controller and the 10 GbE network switch.

3. Connect an Ethernet cable between at least one 10 GbE data port on the right RAID
controller and the 10 GbE network switch.

If you have multiple Vess R2600 subsystems, host PCs or servers, repeatsteps 1 through 3
as required.

Notice: 10 GbE data ports on both RAID controller should be connected symmetrically so that NAS

failover can work properly.

SAS JBOD EXPANSION

This arrangement requires:

• One (1) or more Vess J2600 expansion subsystems

• One (1) SFF-8088 to SFF-8088 SAS cable for each Vess J2600 expansion subsystem

CONFIGURING THE DATA PATH

Vess R2600 subsystems have one per RAID controller (1) SFF-8088 SAS Expansion Port
connector.

To expand the data path:

1. Attach one end of a SFF-8088 to SFF-8088 SAS cable to the SAS Expansion Port on the
Vess R2600 subsystem.

See “Figure 24: SAS JBOD expansion data connections”.

2. Attach the other end of the SFF-8088 to SFF-8088 SAS cable to the SAS IN Port on the
Vess J2600 subsystem.

If you have another Vess J2600 subsystem, attach one end of the SFF-8088 to SFF-8088

SAS cable to the SAS OUT Port of the first Vess J2600 to the SAS IN Port of the second
Vess J2600.

23

Important

Vess J2600 subsystems have one SAS IN port and one SAS OUT port. If you
connect them incorrectly, the Vess R2600 does not recognize the Vess J2600
subsystems.
For more information, see the Vess J2600 Product Manual on the CD that came
with the Vess J2600 subsystem.

CONFIGURING A MANAGEMENT PATH

The Vess R2600 controller manages the Vess J2600 subsystems. No additional management
connections are required for JBOD expansion.

Figure 24: SAS JBOD expansion data connections

24

TASK 5: CONNECTING THE POWER

Important

If you have a SAN, DAS, or Cascade with JBOD Expansion, always power on the
JBOD subsystems first.

An optional fourth
power supply (PSU4)
can be installed in this
bay. See the product
manual for more in

­formation on installing
and swapping power
supplies.

PSU1, PSU2 and PSU3 are installed on
both the Vess R2600 and Vess J2600.
Connect all power supplies to a suitable
power source.

Plug in the power cables on all power supplies.

The Vess R2600 and Vess J2600 enclosures can be equipped with up to four power supplies for
each unit. A minimum of two operating power supplies are required for normal function of both the
Vess R2600 and Vess J2600. The standard shipment includes three power supplies. Contact your
vendor for information on additional power supplies.

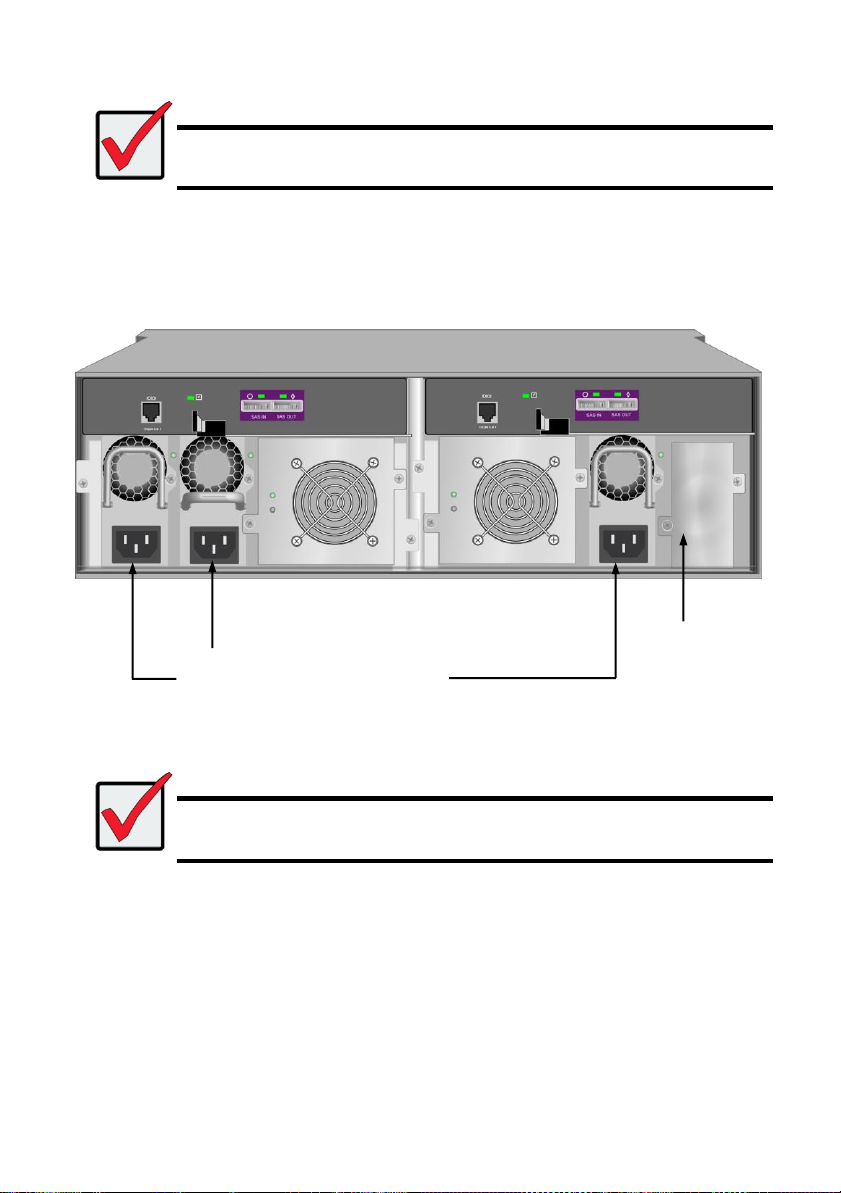

Figure 25: Vess R2600fiD rear panel power connections

25

Important

For information about installing or hot swapping power supplies, please see the
product manual.

Important

The Vess R2600 and Vess J2600 are equipped with LED indicators on the cooling
units and power supplies. Check these after powering the devices on to make sure
the cooling and power status for the enclosure is normal.

An optional fourth
power supply (PSU4)
is available.

PSU1, PSU2 and PSU3 are installed on
both the Vess R2600 and Vess J2600.
Connect all power supplies to a suitable
power source.

Figure 26: Vess J2600sD

26

With the power supplies connected, the system can now be powered on. Again, note that if your

Mute alarm button

Power button

OPAS LED

USB ports

Mute alarm LED

setup includes a SAN, DAS or cascade with Vess J2600 expansion, always power on the JBOD
subsystems first.

To power on the subsystem, press the Power button on the front left bracket facing (see illustration

below). Observe the LEDs on the right front bracket facing (see “Figure 28: Vess R2600 front panel
LED display on right side bracket”).

Figure 27: Vess R2600 front panel components, left side

FRONT PANEL LEDS

When boot-up is finished and the Vess R2600 subsystem is functioning normally:

• Power LEDs display blue continuously.

• Global Enclosure Status, and Global RAID Status LEDs display green continuously.

• Controller Activity LED flashes blue when there is controller activity.

• System Heartbeat LED blinks blue seven times in three seconds, goes dark for six seconds,

then repeats the pattern.

27

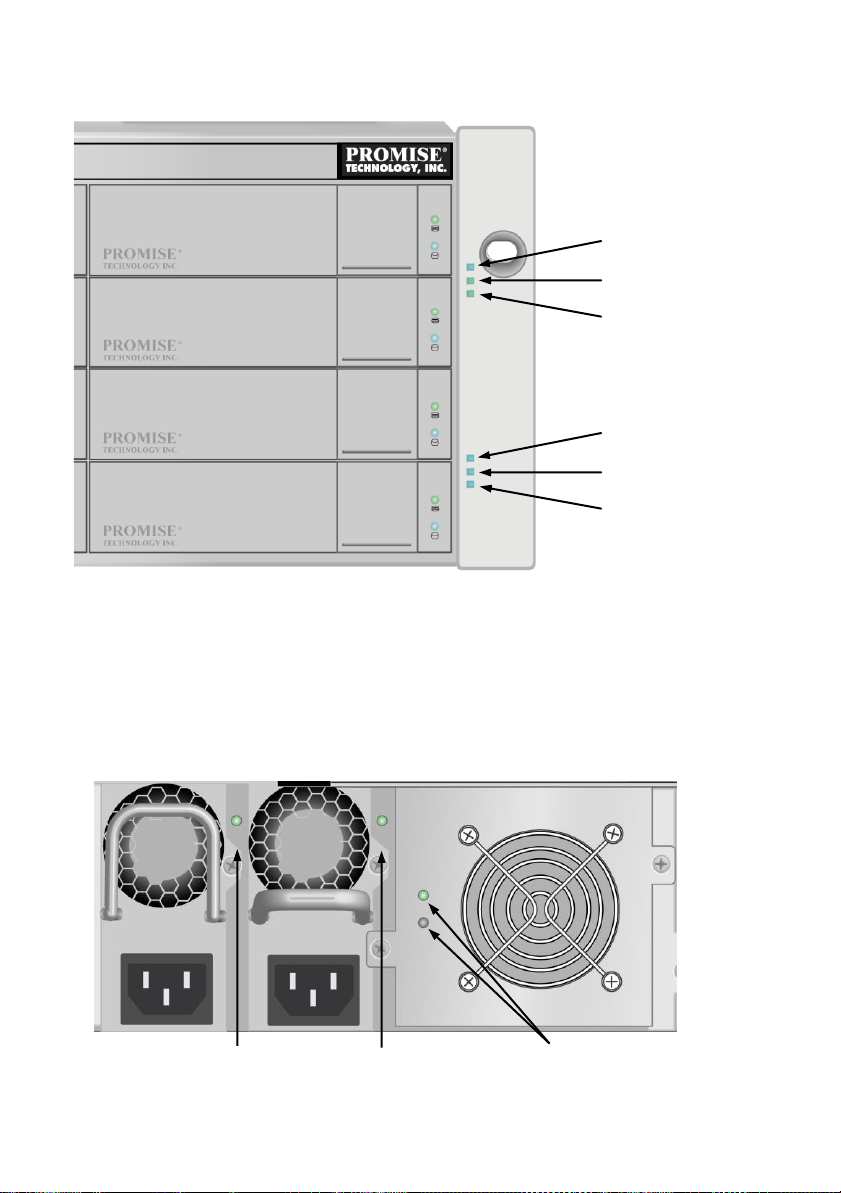

Global Enclosure Status

PSU 1 LED

PSU 2 LED

Cooling Unit 1 LEDs
BBU (top)
Cooling Unit Fan Status (bottom)

Power

Global RAID Status

Controller 1 Activity

Controller 2 Activity

System Heartbeat

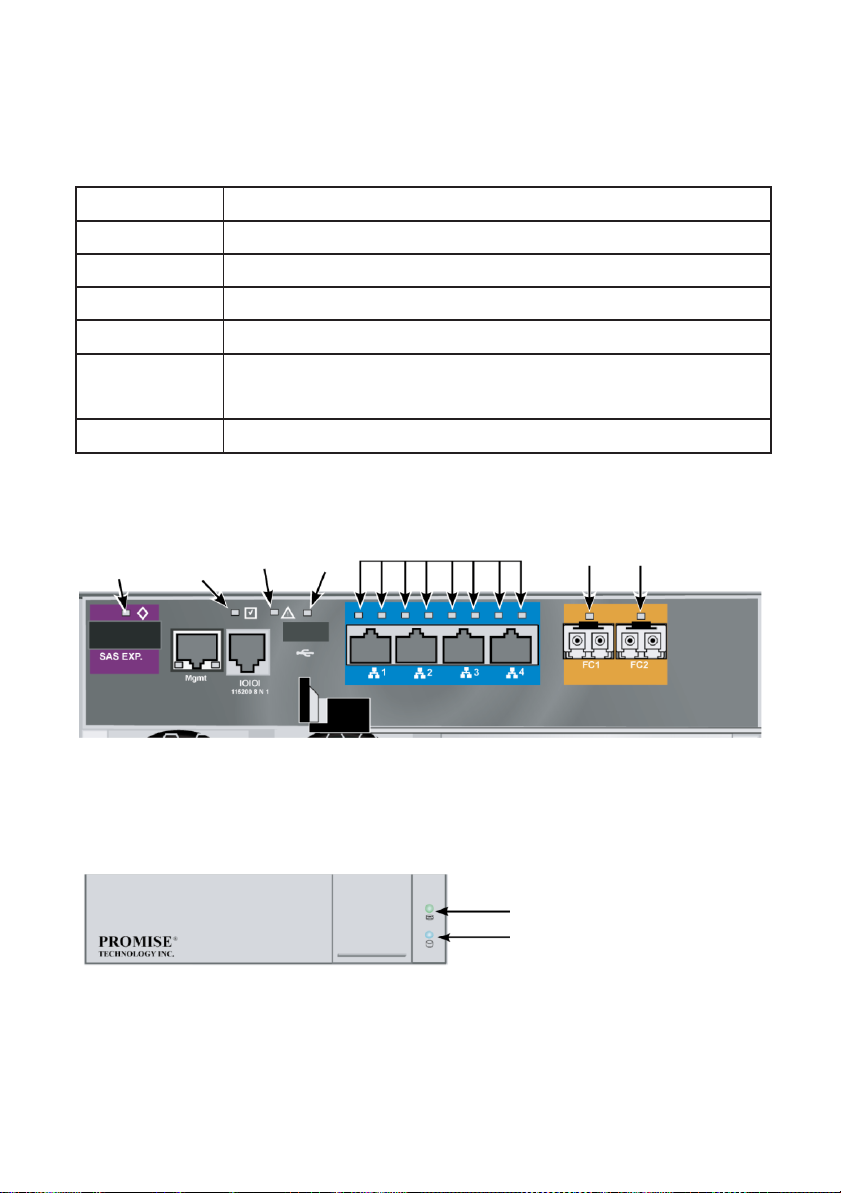

Figure 28: Vess R2600 front panel LED display on right side bracket

REAR PANEL PSU & COOLING FAN LEDS

The LEDs on the rear panel include LEDs on each cooling fan and each power supply. These LEDs
will light green to indicate normal operation. A red or amber LED indicates a problem or unit failure.
See the Product Manual for a complete description of LED indicators.

Figure 29: LEDs on Power Supply and Cooling Units

28

LED

Description (refer to product manual for more details)

SAS Expansion

Lights green when connected, flashes green when active.

Controller Status

Green light indicates controller is operational.

Dirty Cache

Lights amber if cache is dirty, otherwise dark.

USB

Green light indicates a connection, dark when not connected.

iSCSI (2 above
each port)

Left LED lights green when connected, flashes green when active, dark if
not connected. Right LED indicates connection speed, green is 100 Mbps,
amber is 1000 Mbps.

FC ports

See product manual.

SAS

Expansion

LED

Dirty

Cache

Controller

Status

USB
LED

iSCSI port LEDs

FC Port LEDs

Drive Status

Power/Activity

CONTROLLER LEDS

When boot-up is finished and the Vess R2600 subsystem is functioning normally, the Controller
status LED displays green continuously; the Management port LEDs display green or flash
depending on your network connection; the FC, iSCSI, and SAS Expansion LEDs display green or
flash during port activity.

Figure 30: Vess R2600fi controller LEDs

DISK DRIVE LEDS

There are two LEDs on each Drive Carrier. They report the presence of a disk drive, activity of the
drive, and the drive’s current condition.

Figure 31: Vess R2600 drive carrier LEDs

If there is a disk drive in the carrier, the Power/Activity LED displays Blue. If not, the Power/Activity
LED remains dark. The Power/Activity LED flashes Blue during drive activity.

The Disk Status LED displays Green when a drive is configured.

29

TASK 6: SETTING THE IP ADDRESS

You must use the CLI or the CLU to assign an IP address to the Vess R2600 to enable a network
connection for WebPAM PROe.

1. Change your terminal emulation program settings to match the following specifications:

• Bits per second: 115200

• Data bits: 8

• Parity: None

• Stop bits: 1

• Flow control: none

2. Start your PC’s terminal VT100 or ANSI emulation program.

3. Press Enter once to launch the CLI.

4. At the Login prompt, type administrator and press Enter.

5. At the Password prompt, type password and press Enter.

At this point, you are in the CLI.

• You can continue using the CLI to make network settings.

• Or you can switch to Setting up with the

CHOOSING DHCP OR A STATIC IP ADDRESS

When you setup your Vess R2600, you have the option of:

• Enabling DHCP and letting your DHCP server assign the IP address to the Vess R2600’s
management port.

• Specifying a static IP address for the Vess R2600’s management port.

If you choose to enable DHCP, have your Network Administrator dedicate an IP address for the

Vess R2600, linked to the Vess R2600’s MAC address. This action will prevent the DHCP server

from assigning a new IP address when the Vess R2600 restarts, with the result that users can no
longer log in.

To access the MAC address for Vess R2600’s management port:

1. At the administrator@cli> prompt, type menu and press Enter.

The CLU main menu appears.

2. In the CLU Main Menu, highlight Network Management and press Enter, then highlight
the management port and press Enter

30

Setting up with the CLU

1. At the administrator@cli> prompt, type menu and press Enter.

The CLU main menu appears.

Figure 32: CLU main menu

2. With Quick Setup highlighted, press Enter.

The first Quick Setup screen enables you to make Date and Time settings.

SETTING SYSTEM DATE AND TIME

To make date and time settings:

1. Press the arrow keys to highlight System Date.

2. Press the backspace key to erase the current date.

3. Type the new date.

4. Follow the same procedure to set the System Time.

5. Press Ctrl-A to save these settings and move to the Management Port configuration screen.

31

MAKING MANUAL IP SETTINGS

To make Management Port and iSCSI Port settings manually:

1. Press the arrow keys to highlight IP Address.

2. Press the backspace key to erase the current IP Address.

3. Type the new IP Address.

4. Follow the same procedure to specify the Subnet Mask, Gateway IP Address and DNS
Server IP Address.

If you do not have a DNS server, skip the DNS Server IP Address.

5. Press Ctrl-A to save these settings and move to the RAID configuration screen.

MAKING AUTOMATIC IP SETTINGS

To make Management Port and iSCSI Port settings automatically:

1. Press the arrow keys to highlight DHCP.

2. Press the spacebar to toggle to Enable.

3. Press Ctrl-A to save these settings and move to the RAID configuration screen.

CONFIGURING THE RAID

You can configure your RAID arrays and logical drives using the CLU at this time. However, those
actions are described in “Task 7: Creating Logical Drives with WebPAM PROe”. PROMISE
suggests that you highlight Skip the Step and Finish and press Enter. Then create your disk array
using WebPAM PRO.

VIEWING IP ADDRESS AND SETTINGS

To view the current IP address and network settings when using DHCP:

1. In the CLU Main Menu, highlight Network Management and press Enter.

2. Highlight the Management Port or iSCSI Port you want and press Enter.

3. Highlight DHCP and press the spacebar to toggle to Disable.

The current Management or iSCSI Port settings are displayed.

4. Press the spacebar to toggle DHCP back to Enable.

5. Press Ctrl-A to save these settings and move to the RAID configuration screen.

EXITING THE CLU

In the CLU Main Menu, highlight Return to CLI and press Enter.
This completes the Management Port setup.

32

Note

Whether you choose a regular or a secure initial connection, your login to
WebPAM PROe and your user password are always secure.

http://

10.0.0.1
http://10.0.0.1

https://

10.0.0.1

TASK 7: CREATING LOGICAL DRIVES WITH WEBPAM PROE

Setting up WebPAM PROe consists of the following actions:

• Logging into WebPAM PROe

• Choosing a Language

• Creating Your Logical Drives

• Logging out of WebPAM PROe

• Using WebPAM PROe over the Internet

LOGGING INTO WEBPAM PROE

1. Launch your Browser.

2. In the Browser address field, type the IP address of the Vess R2600 subsystem.

3. The initial HTTP connection is automatically redirected to a secure HTTPS connection.

Use the IP address you obtained in Task 7 (see “Task 6: Setting the IP Address”. Note that the IP
address shown below is only an example. The IP address you type into your browser will be
different.

INITIAL CONNECTION

• WebPAM PROe uses an HTTP connection

• Enter the Vess R2600’s IP address

• Together, your entry looks like this:

SECURE CONNECTION

• WebPAM PROe uses a secure HTTP connection

• Enter the Vess R2600’s IP address

Together, your entry looks like this:

33

Note

Make a Bookmark (Firefox) or set a Favorite (Internet Explorer) of the Login
Screen so you can access it easily next time.

When the log-in screen appears:

• Type administrator in the User Name field.

• Type password in the Password field.

• Click the Login button.

The User Name and Password are case sensitive

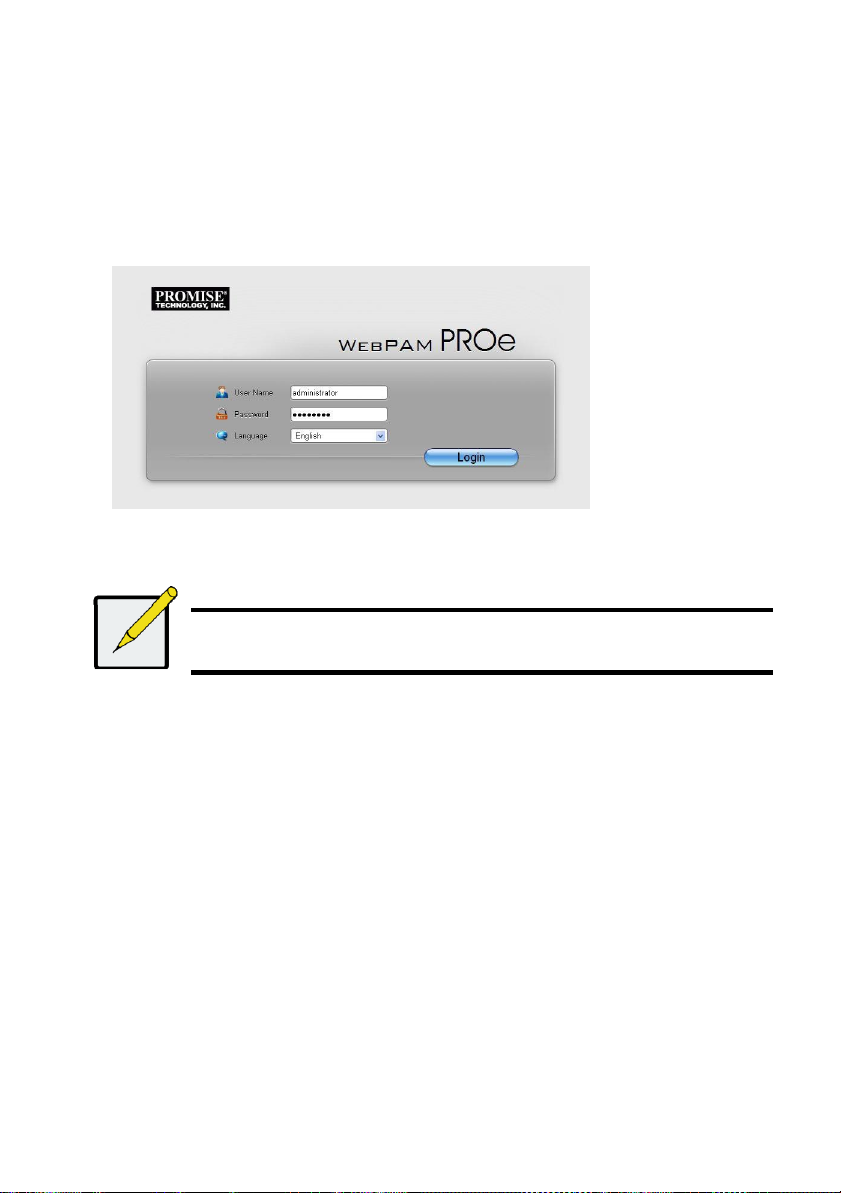

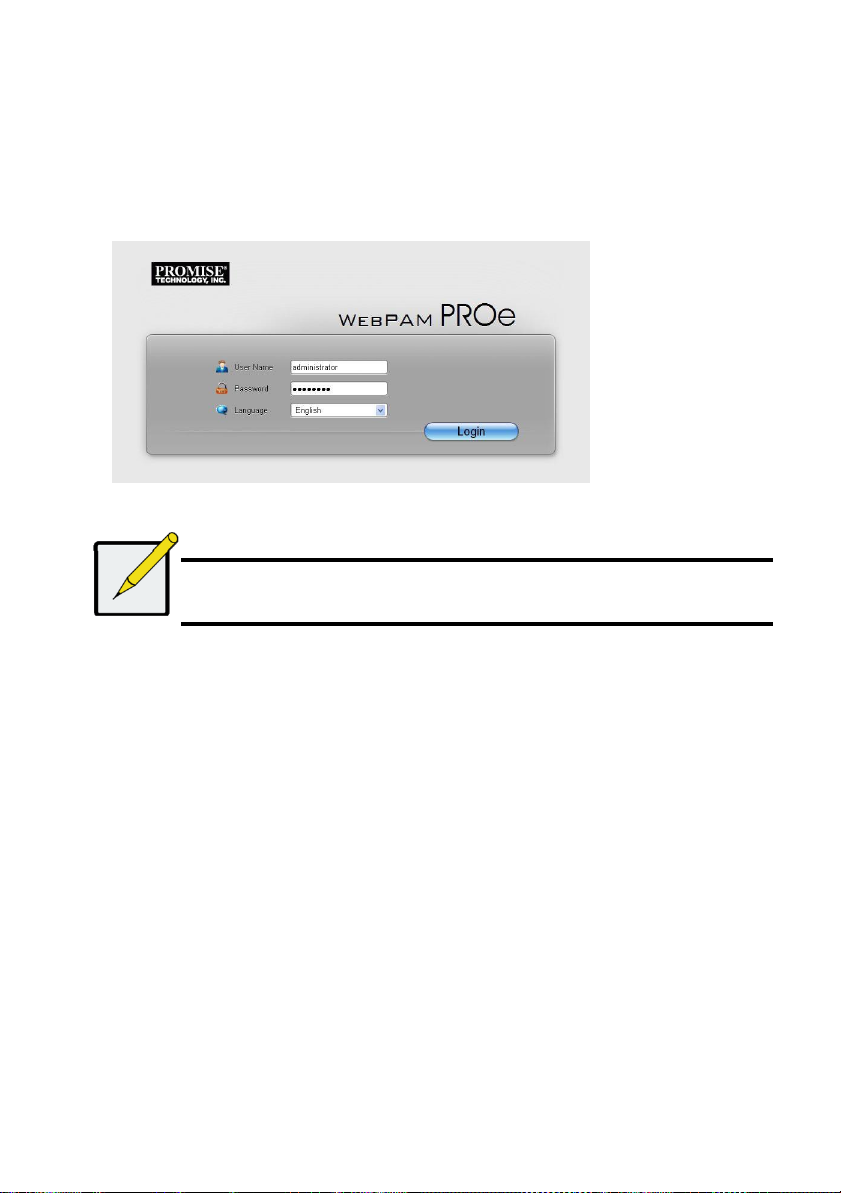

Figure 33: WebPAM PROe log-in screen

After sign-in, the WebPAM PROe opening screen appears.

CHOOSING A LANGUAGE

WebPAM PROe displays in English, German, French, Italian, Japanese, Korean, Traditional
Chinese, and Simplified Chinese.

1. Choose the Language from the pull-down menu in the Login screen, or click Language

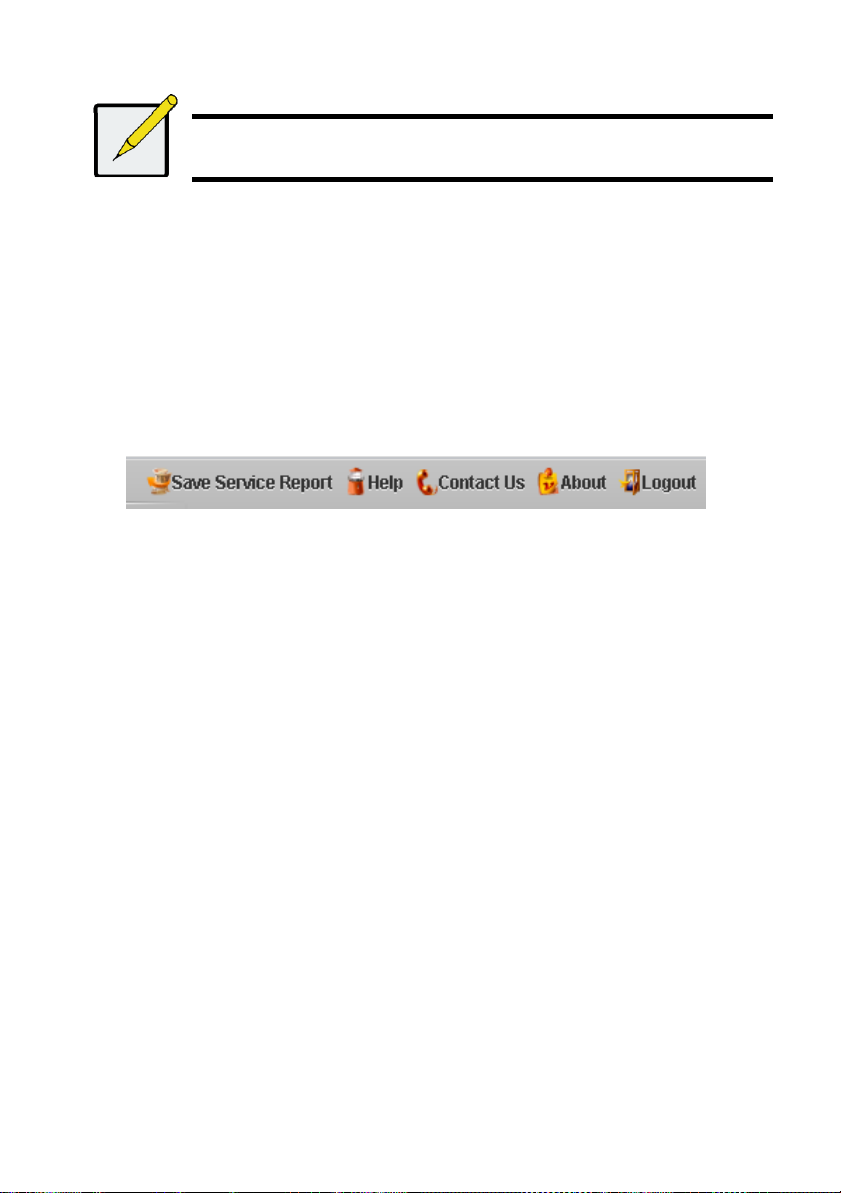

on the WebPAM PROe Header after logging in. - the language list appears in the Header.

2. Click the language you prefer.
The WebPAM PROe user interface displays in the chosen language.

34

Use the buttons to
toggle between System
configuration (displayed
by default) and NAS
configuration.

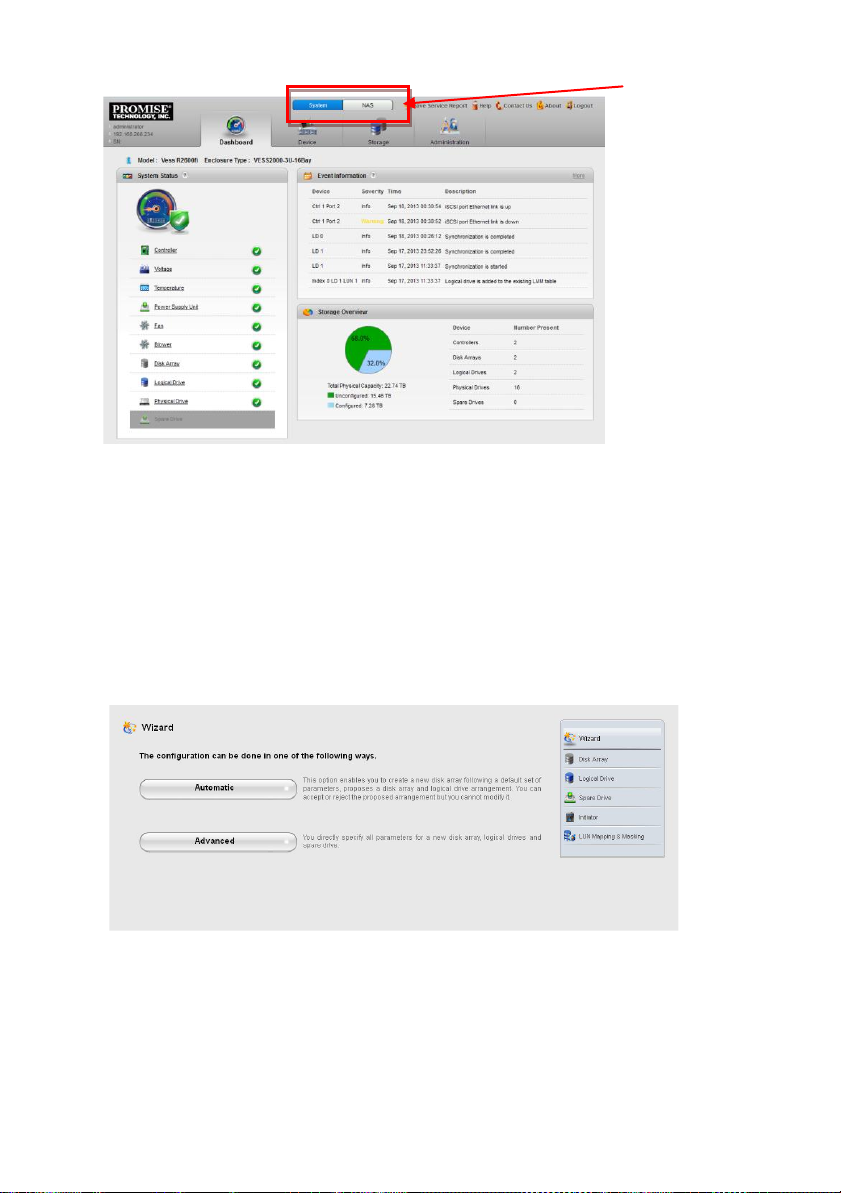

Figure 34: Dashboard menu

CREATING YOUR LOGICAL DRIVES

On a newly activated Vess R2600 subsystem, there are no disk arrays or logical drives. Use
WebPAM PROe to create logical drives for SAN operation. If you are planning to the device for NAS
function, it is necessary to change the menu interface to NAS configuration menu. Please read the
Product Manual for more information about NAS operation.

To create a logical drive for SAN operation:

1. After logging in, make sure the menu is displaying in System configuration menu (displayed
by default), click on the Storage tab, then the Wizard icon. The Wizard menu appears.

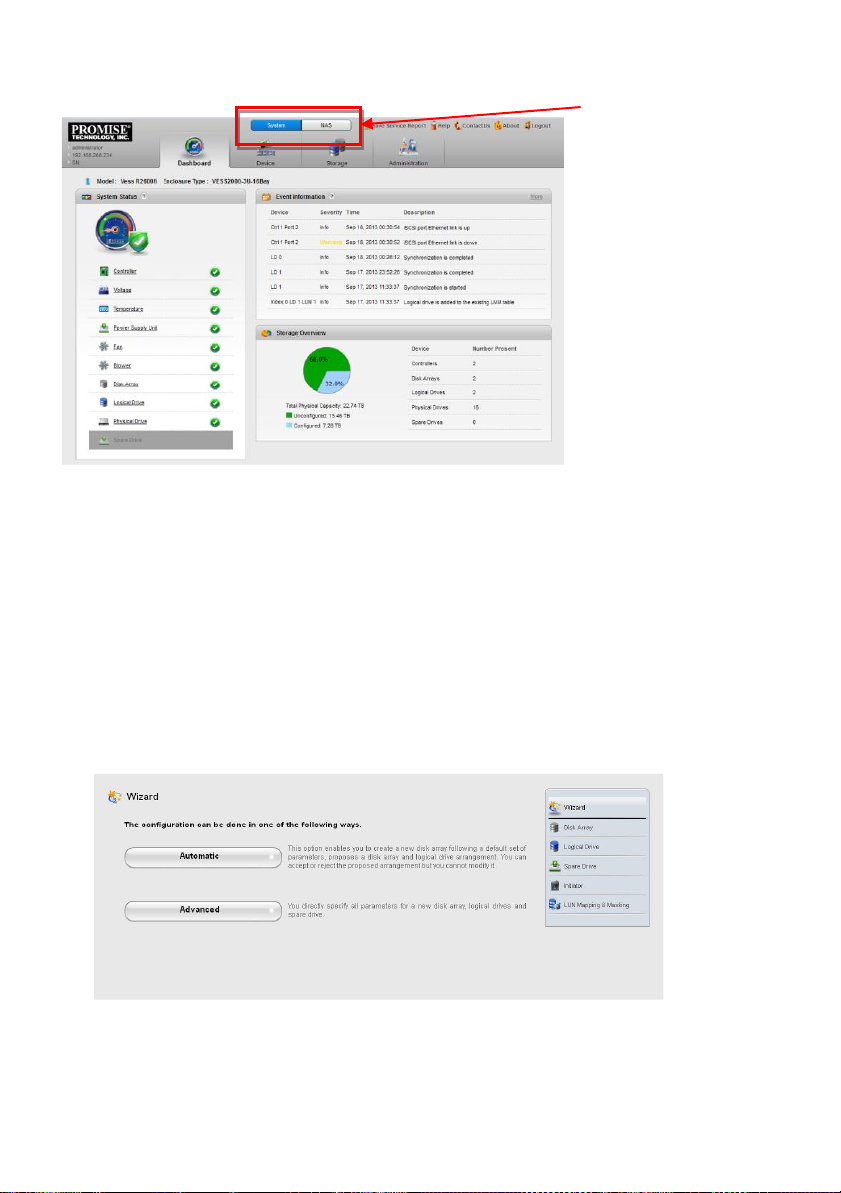

Figure 35:The Wizard main menu

35

2. Choose one of the options:

Note

For an explanation of the parameters under the Advanced option, see the Vess
R2600 Product Manual on the CD.

• Automatic – Creates a new disk array following a default set of para-meters.

Makes one logical drive automatically. Also makes a hot spare drive for all RAID levels

except RAID 0, if at least four unconfigured physical drives are available.

• Advanced – You directly specify all parameters for a new disk array. Makes one logical
drive automatically. You can create additional logical drives at a later time, if additional
configurable capacity is available. Does not make a hot spare drive.

3. Click the Next button.

Automatic

When you choose the Automatic option, the following parameters appear on the screen:

• Disk Arrays – The number of physical drives in the disk array, their ID numbers,
configurable capacity, and the number of logical drives to be created

• Logical Drives – The ID number of the logical drive(s), their RAID level, capacity, and stripe
size

• Spare Drives – The physical drive slot number of the dedicated hot spare assigned to this
disk array. A hot spare drive is created for all RAID levels except RAID 0, when five or more
unconfigured physical drives are available

If you accept these parameters, click the Submit button.
The new disk array appears in the Disk Array List on the Information tab.
If you do NOT accept these parameters, use the Express (below) or Advanced option to create your

logical drive.

Advanced

When you choose the Advanced option, the Step 1 – Disk Array Creation screen displays.

Step 1 – Disk Array Creation

1. Optional. Enter a name for the disk array in the field provided.
Maximum of 31 characters; letters, numbers, space between characters, and underline.

36

Uncheck the boxes if you want to disable Media Patrol or PDM.
PROMISE recommends leaving these features enabled.
Highlight physical drives you want in the disk array from the Available list and press the >>

button to move them to the Selected list.
You can also double-click them to move them.

2. When you are done, click the Next button.

Step 2 – Logical Drive Creation

Optional. Enter an alias for the logical drive in the field provided.

Maximum of 31 characters; letters, numbers, space between characters, and underline.
Choose a RAID level for the logical drive from the dropdown menu.
The choice of RAID levels depends the number of physical drives you selected.
RAID 50 and 60 only – Specify the number of axles for your array.
Specify a Capacity and the unit of measure (B, KB, MB, GB, TB).
This value will be the data capacity of the first logical drive in your new disk array. If you

specify less than disk array’s maximum capacity, the remaining capacity is available for
additional logical drives that you can create now or later.

3. For the following items, accept the default or choose a new value from the dropdown menu:

• Stripe size. 128 KB is the default.

• 64 KB, 128 KB, 256 KB, 512 KB, and 1 MB are available.

• Sector size. 512 B is the default.

• 512 B, 1 KB, 2 KB, and 4 KB are available.

• Read (cache) Policy. Read Ahead is the default.

• Read Cache, Read Ahead Cache, and No Cache are available.

• Write (cache) Policy. Write Back is the default.

Write Back and Write Through (Thru) are available.

4. Click the Update button.

A new logical drive is displayed under New Logical Drives. If there is free capacity remaining, you
can specify another logical drive now or wait until later.

5. When you are done specifying logical drives, click the Next button.

37

Note

This function does not automatically create a hot spare drive. After the disk
array is created, you can create a hot spare drive for it. See the Vess R2600
Product Manual on the CD.

Step 3 – Summary

The Summary lists the disk array and logical drive information you specified.
To proceed with disk array and logical drive creation, click the Submit button.

Logging out of WebPAM PROe

There are two ways to log out of WebPAM PROe:

• Close your browser window

• Click Logout on the WebPAM PROe banner

Figure 36: .Clicking “Logout” on the WebPAM PROe banner

After logging out, you must enter your user name and password in order to log in again.

Clicking Logout brings you back to the Login Screen.

USING WEBPAM PROE OVER THE INTERNET

The above instructions cover connections between Vess R2600 and your company network. It is
also possible to connect to a Vess R2600 from the Internet.

Your MIS Administrator can tell you how to access your network from outside the firewall. Once you
are logged onto the network, you can access the Vess R2600 using its IP address.

38

PROMISE Online™ Website

http://www.promise.com/support/support_eng.asp
(technical documents, drivers, utilities, etc.)

E-mail Support

e-Support On-Line

Phone Support:

United States

[phone] option 4

Australia/New Zealand

[phone]

The Netherlands

[phone]

Germany

[phone] - 0

Italy

[phone]

Japan

[phone]

Taiwan

[phone]

Beijing, China

[phone] or 8095

Shanghai, China

[phone], 4193, or 4199

Singapore

[phone]

Russian

[phone]

CONTACTING TECHNICAL SUPPORT

PROMISE Technical Support provides several support options for PROMISE users to access
information and updates. We encourage you to use one of our electronic services, which provide
product information updates for the most efficient service and support.

If you decide to contact us, please have the following information available:

• Product model and serial number

• BIOS, firmware and driver version numbers

• A description of the problem or situation

• System configuration information, including: motherboard and CPU type, hard drive models,

SAS/SATA/ATA/ATAPI drives & devices, and other controllers.

TECHNICAL SUPPORT SERVICES

39

Warnung

Dies ist ein Produkt der Klasse A. In einer Wohnumgebung

können Störungen beim Radio- oder Fernsehempfang
verursacht werden. In diesem Fall ist der Benutzer
angehalten, entsprechende Maßnahmen zu ergreifen.

Warnung

Die elektronischen Komponenten im Vess R2600 oder Vess
J2600 Gehäuse können durch elektrostatische Entladungen
(ESD) beschädigt werden. Beachten Sie stets die
entsprechenden Vorsichtsmaßnahmen, wenn Sie das Vess
R2600 Gerät oder seine Bauteile handhaben.

Achtung

Es besteht das Risiko einer Explosion, wenn die Batterie
durch einen falschen Typ ersetzt wird.

Achtung

Entsorgen Sie verbrauchte Batterien gemäß den
Anweisungen, die der Batterie beiliegen.

Achtung

Trennen Sie alle Netzkabel, bevor Sie das Vess-Gehäuse
warten.

40

INHALTSVERZEICHNIS

VESS R2600-ARBEITSSCHRITTE 43
SCHRITT 1: AUSPACKEN 43

VESS R2600 LIEFERUMFANG 43
VESS J2600 LIEFERUMFANG 44

VESS R2000 SERIE MODELLVARIANTEN 44
VESS J2000 SERIE MODELLVARIANTEN 44

SCHRITT 2: MONTAGE DES VESS R2600 IN EINEM RACK 49
SCHRITT 3: INSTALLIEREN VON FESTPLATTENLAUFWERKEN 53

LAUFWERKSTECKPLATZNUMMERIERUNG 53
INSTALLATION DER FESTPLATTENLAUFWERKE 54
ANZAHL AN BENÖTIGTEN LAUFWERKEN 55

SCHRITT 4: VERWALTUNGSANSCHLÜSSE 56

VERWALTUNGSPFAD NETZWERK (ETHERNET) VERBINDUNG 56
VERWALTUNGSPFAD SERIELLE VERBINDUNG 58

Ein Fibre Channel-SAN anschließen 59

FC-Datenpfad 59

iSCSI-Netzwerk verbinden 60

1-GbE- und 10-GbE-Datenpfad 61

SAS JBOD ERWEITERUNG 62

KONFIGURATION DES DATENPFADES 62
KONFIGURATION EINES VERWALTUNGSPFADES 63

SCHRITT 5: ANSCHLIESSEN AN DIE STROMVERSORGUNG 64

LEDS AN DER VORDERSEITE 66
RÜCKSEITE PSU & LÜFTER LEDS 67

CONTROLLER LEDS 68

FESTPLATTENLAUFWERK LEDS 68

SCHRITT 6: EINSTELLEN DER IP-ADRESSE 69

AUSWAHL VON DHCP ODER EINER STATISCHEN IP-ADRESSE 69
SYSTEMDATUM UND UHRZEIT EINSTELLEN 70

41

IP-EINSTELLUNGEN MANUELL VORNEHMEN 71
IP-EINSTELLUNGEN AUTOMATISCH VORNEHMEN 71
KONFIGURATION DES RAID 71
ANZEIGE VON IP-ADRESSE UND EINSTELLUNGEN 71
BEENDEN DES CLU 71

SCHRITT 7: ERSTELLEN VON LOGISCHEN LAUFWERKEN
MIT WEBPAM PROE 72

ANMELDEN BEI WEBPAM PROE 72
ERSTMALIGE VERBINDUNG 72
SICHERE VERBINDUNG 72

AUSWAHL EINER SPRACHE 73

Ihre logischen Laufwerke erstellen 74

VERWENDUNG VON WEBPAM PROE ÜBER DAS INTERNET 77

Technischer Support 78

TECHNISCHE SUPPORT DIENSTE 78

42

VESS R2600-ARBEITSSCHRITTE

Anmerkung

Die Vess R2000 Serie und Vess J2600 bieten Platz für SAS und SATA (3 Gbps/6 Gbps)

Festplatten. SATA Laufwerke benötigen einen zusätzlichen Adapter, der vor der Auslieferung
installiert wird (optional). Stellen Sie sicher, dass Sie über die korrekten Laufwerksträger für
die zu installierenden Festplatten verfügen. Sprechen Sie mit Ihrem Händler, um weitere

Informationen zu erhalten. Bilder dieser beiden Trägeradapter finden Sie auf Seite 55.

Wichtig

Ausgabe 2 der Vess 2000-Serie unterstützt gleichzeitigen NAS- und SAN-Betrieb. Diese
Schnellstartanleitung enthält keine Anweisungen zur Einrichtung des für den NAS
verwendeten RAID-Speichers. Durch Nutzung der NAS-Funktion können sich Layout und
Anschluss der Verkabelung ändern. Wichtige Informationen zur Planung und Einrichtung der
Vess R2000-Serie für den NAS-Betrieb finden Sie in der Produktanleitung.

• Schritt 1: Auspacken

• Schritt 2: Vess R2600 in einem Rack montieren

• Schritt 3: Installieren von Festplattenlaufwerken

• Schritt 4: Verwaltungs- und Datenverbindungen

• Schritt 5: Anschließen an die Stromversorgung

• Schritt 6: Einstellen der IP-Adresse

• Schritt 7: Erstellen von logischen Laufwerken mit WebPAM PROe

Auch in dieser Anleitung: Technischer Support

SCHRITT 1: AUSPACKEN

VESS R2600 LIEFERUMFANG

Die Vess R2600-Verpackung enthält die folgenden Komponenten:

• Vess R2600-Einheit (PTVR2K)

• Kurzanleitung (gedruckt)

• RJ11-auf-DB9 serielles Datenkabel

• Schrauben für Festplattenlaufwerk (70 Stück

für 16 Schächte)

• 1,5 m (4,9 ft) Stromkabel (3 Kabel für 3
installierte PSU, 4 Kabel für 4 installierte
PSU)

• CD mit SNMP Dateien, Produkthandbuch
und Schnellstartanleitung im PDF Format

• Schiene für Rack-Montage

43

Modell

Controller

Einheiten

Interface

Anzahl

Laufwerke

Stromvers-

orgung

Kühler

R2600fiD

2

FC/iSCSI

16 3 2

R2600iD 2 iSCSI

16 3 2

R2600tiD

2

iSCSI (4 x 1 Gb, 2 x

10 Gb pro
Controller)

16 3 2

R2600xiD

2

iSCSI (4 x 1 Gb, 2

x 10 Gb SFP+ pro

Controller)

16 3 2

R2600fiS

1

FC/iSCSI

16 3 2

R2600iS 1 iSCSI

16 3 2

R2600tiS

1

iSCSI

4 x 1 Gb, 2 x 10 Gb

16 3 2

R2600xiS

1

iSCSI

(4 x 1Gb, 2 x 10 Gb

SFP+)

16 3 2

Modell

Controller

Einheiten

Interface

Anzahl

Laufwerke

Stromvers-

orgung

Kühler

J2600sD 2 SAS

16 3 2

J2600sS 1 SAS

16 3 2

VESS J2600 LIEFERUMFANG

Die Vess J2600-Verpackung enthält die folgenden Komponenten:

• Vess J2600-Einheit (PTVJ2K)

• Kurzanleitung (gedruckt)

• RJ11-auf-DB9 serielles Datenkabel

• Schrauben für Festplattenlaufwerk (70 Stück

für 16 Schächte)

• Schiene für Rack-Montage

• 1,5 m (4,9 ft) Stromkabel (3 Kabel für 3

installierte PSU, 4 Kabel für 4 installierte
PSU)

• SAS Kabel (1 Kabel J2600sS/2 Kabel
J2600sD)

• CD mit SNMP Dateien, Produkthandbuch
und Schnellstartanleitung im PDF Format

VESS R2000 SERIE MODELLVARIANTEN

VESS J2000 SERIE MODELLVARIANTEN

44

Abbildung 1: Vess R2600-Vorderansicht

Anmerkung

Die Alarm Stumm Taste, die LEDs und USB Ports an der Vorderseite des linken Griffs des
Vess J2600 sind ohne Funktion.

Festplattenträger

Betriebs- und Status-LED

Festplattenträger

Betriebs- und Status-LED

Ein defektes Laufwerk kann ohne Unterbrechung der Datenverfügbarkeit des Host Computers ausgetauscht
werden. Falls konfiguriert, wird ein Reservelaufwerk automatisch das defekte Laufwerk ersetzen und somit die
Fehlertoleranzintegrität des logischen Laufwerks sichern. Das selbsterhaltende Hardwarebasierte logische
RAID Laufwerk bietet maximale Leistung in einem kompakten externen Gehäuse.

Abbildung 2: Vess J2600-Vorderansicht

45

Controller Module

Einheit 1 Einheit 2

Kühler

Einheit 1
mit Batterie

Einheit 2
mit Batterie

Stromversorgungen

(die Vess J2600 und Vess R2000 Serie wird

mit 3 installierten Stromversorgungen

ausgeliefert.)

Leerer Schacht für
optionale vierte
Stromversorgung

PSU 1

PSU 2
PSU 3

Controller Module

Einheit 1 Einheit 2

Kühler

Einheit 1
mit Batterie

Einheit 2
mit Batterie

Stromversorgungen

(die Vess J2600 und Vess R2000 Serie wird

mit 3 installierten Stromversorgungen

ausgeliefert.)

PSU 1

PSU 2
PSU 3

Optionale

PSU 4

Abbildung 3: Vess R2600fiD-Rückansicht

Abbildung 4: Vess R2600tiD-Rückansicht

46

Abbildung 5: Vess R2600iD-Rückansicht

Controller Module

Einheit 1 Einheit 2

Kühler

Einheit 1
mit Batterie

Einheit 2
mit Batterie

Stromversorgungen

(die Vess J2600 und Vess R2000 Serie wird

mit 3 installierten Stromversorgungen

ausgeliefert.)

PSU 1

PSU 2
PSU 3

Optionale

PSU 4

Controller Module

Einheit 1 Einheit 2

Kühler

Einheit 1
mit Batterie

Einheit 2
mit Batterie

Stromversorgungen

(die Vess J2600 und Vess R2000 Serie wird

mit 3 installierten Stromversorgungen

ausgeliefert.)

PSU 1

PSU 2
PSU 3

Optionale

PSU 4

Abbildung 6: Vess R2600xiD-Rückansicht

47

Abbildung 7: Vess J2600sD mit optionaler vierter Stromversorgung - Rückansicht

Controller Module

Einheit 1 Einheit 2

Kühler

Einheit 1

Einheit 2

Stromversorgungen

(die Vess J2600 und Vess R2000 Serie wird

mit 3 installierten Stromversorgungen

ausgeliefert.)

PSU 1

PSU 2
PSU 3

Optionale

PSU 4

48

Achtung

* Statten Sie kein Gerät mit Festplatten aus, bis es nicht sicher im Rack installiert wurde.
* Mindestens zwei Personen werden benötigt, um den Vess R2600 oder Vess J2600 sicher in ein Rack

System zu heben, zu positionieren und zu befestigen.

* Heben oder bewegen Sie das Vess R2600 oder Vess J2600 Gerät nicht an den Griffen,

Stromversorgungen oder den Controller Einheiten. Halten Sie das Subsystem an sich fest.

* Installieren Sie das Vess R2600 oder Vess J2600 Gerät nicht ohne Schienen zur Unterstützung des

Subsystems in einem Rack.

* Nur ein Fachtechniker, der mit dem Installationsvorgang vertraut ist, sollte das Vess R2600 oder Vess

J2600 Gerät befestigen und installieren.

* Befestigen Sie die Schienen mit den entsprechenden Schrauben und Flanschmuttern am Rack, und

ziehen Sie sie an jedem Ende der Schiene fest an.
* Belasten Sie die Schienen nicht, bis sie nicht wie beschrieben mit den Schrauben befestigt wurden.
* Die für die PROMISE Vess R2600 oder Vess J2600 Geräte verfügbaren Schienen bieten einen sicheren

Halt für die PROMISE Vess R2600 oder Vess J2600 Geräte, wenn sie richtig installiert wurden. Eine

weitere Belastung der Schienen erfolgt auf eigenes Risiko.
* PROMISE Technology, Inc. kann nicht garantieren, dass die Montageschienen Ihr PROMISE Vess

R2600 oder Vess J2600 Gerät unterstützen werden, wenn sie nicht wie beschrieben installiert wurden.

Anmerkung

Sie können die Stromversorgungen entfernen, um das Vess R2600 oder Vess J2600 Gehäuse
leichter zu machen. Bringen Sie die Stromversorgungen wieder an, nachdem die Vess R2600
oder Vess J2600 Geräte in Ihrem Rack befestigt wurden.

SCHRITT 2: MONTAGE DES VESS R2600 IN EINEM RACK

Die Anweisungen beziehen sich auf die Vess R2600 und Vess J2600 Serie.

Das Vess R2600 oder Vess J2600 Gerät wird über die beiliegenden Montageschienen am Rack installiert.

49

Vordere linke
Beschriftung

Vordere rechte
Beschriftung

Befestigungsflansch
am vorderen Ende der
Schiene

Führungsstifte an den Schienen mit den

Öffnungen an den Rack-Stützen ausrichten

So installieren Sie das Vess R2600 Subsystem oder die Vess J2600 Erweiterung mit den beiliegenden
Montageschienen in einem Rack:

1. Prüfen Sie den Sitz der Montageschienen in Ihrem Rack-System.

2. Passen Sie ggf. die Länge der Montageschienen an.

• Die hintere Schiene schiebt sich in die vordere Schiene. Die Schienenhälften werden ineinander
vernietet und benötigen keine Einstellungsschrauben.

• Die Enden der vorderen linken und vorderen rechten Montageschienen sind beschriftet.

• Stellen Sie sicher, dass die Stütze der vorderen Schiene an der Unterseite nach innen zeigt.

Abbildung 8: Installation der Schienen in das Rack

• Alle Schienenenden, vorne und hinten, werden an den Außenseiten der Rack-Stützen angebracht.

• Die Führungsstifte an den Schienenenden werden an den Öffnungen der Rack-Stützen ausgerichtet.

• Verwenden Sie die Befestigungsschrauben und Flanschmuttern Ihres Rack-Systems. Ziehen Sie die

Schrauben und Muttern gemäß der Anleitung Ihres Rack-Systems an.

50

Schienenenden werden an
der Außenseite der
vorderen und hinteren
Rack-Stützen befestigt

Halterunge

Vess R2600 (oder Vess

J2600) Subsystem

Schienen installiert

und angezogen

Abbildung 9: Schienenenden werden an der Außenseite jeder Stütze angebracht

3. Platzieren Sie die Vess R2600 oder Vess J2600 Geräte auf die Schienen.

• Mindestens zwei Personen werden benötigt, um das Subsystem sicher anzuheben.

• Heben Sie das Vess R2600 oder Vess J2600 Gerät am Gerät selbst an. Heben Sie das Subsystem

nicht an den Halterungen an.

Abbildung 10: Platzieren des Subsystems auf den Rack-Schienen

51

Schrauben und
Flanschmittern befestigen
das Vess R2600 Gerät an

den Rack-Stützen

Vertikale Rack-Stütze

Griffe werden an der
Außenseite der Rack­Stütze befestigt

Montageschienen werden
an der Außenseite der
Rack-Stütze befestigt

4. Sichern Sie das Vess R2600 oder Vess J2600 Gerät am Rack.

• Das Gerät wird mit den beiliegenden Schrauben und Flanschmuttern an den Rack-Stützen befestigt.
Eine Schraube an jeder Seite, nur in der oberen Öffnung.

• Verwenden Sie die Befestigungsschrauben und Flanschmuttern, die mit dem Vess R2600 oder Vess
J2600 Gerät geliefert wurden.

Abbildung 11: An Rack befestigen

Abbildung 12: Auf Rack installiertes Subsystem

52

SCHRITT 3: INSTALLIEREN VON FESTPLATTENLAUFWERKEN

Die Vess R2600 Subsysteme und Vess J2600 Erweiterungen unterstützen:

• SAS Festplattenlaufwerke

• SATA Festplatten (benötigen zusätzlichen vom Werk installierten Adapter, siehe Abbildungen 15 und 16

unten)

• 3,5-Zoll Festplattenlaufwerke

• 2,5-Zoll Festplattenlaufwerke

Für eine Liste von unterstützten physikalischen Laufwerken laden Sie die aktuelle Kompatibilitätsliste von der
PROMISE Support Webseite herunter.

LAUFWERKSTECKPLATZNUMMERIERUNG

Sie können jedes qualifizierte Festplattenlaufwerk in jeden Steckplatz des Gehäuses installieren. Die unten
stehende Abbildung zeigt, wie Laufwerkssteckplätze am Vess R2600 und Vess J2600 Gerät nummeriert sind.

Die Steckplatznummerierung wird in den WebPAM PROe und CLU Benutzerschnittstellen wiedergegeben.

Abbildung 13: 16-Schacht Steckplatznummerierung (Vess R2600 und Vess J2600)

Installieren Sie alle Laufwerksträger in die Gehäuse, um einen richtigen Luftfluss sicherzustellen, selbst wenn
Sie nicht alle Träger mit Laufwerken bestücken.

53

Achtung

Die Vess R2600 und Vess J2600 Geräte erlauben ein Austausch von Festplatten im
laufenden Betrieb (Hot-Swapping). Entfernen Sie nicht mehr als einen
Laufwerksträger auf einmal, um einen Kontakt Ihrer Hand mit elektrisch geladenen
Teilen zu vermeiden.

INSTALLATION DER FESTPLATTENLAUFWERKE

Die unten stehenden Anweisungen gelten für alle Typen von Laufwerksträgern, die für die Nutzung des Vess
R2600 oder Vess J2600 geeignet sind. Beachten Sie, dass SATA Laufwerke zusätzliche SAS-zu-SATA-Adapter
benötigen, damit sie ordnungsgemäß in Dual-RAID-Controller-Modellen arbeiten. Wenn Sie SATA Festplatten
verwenden möchten, stellen Sie sicher, dass die mit dem Gerät gelieferten Laufwerksträger für SATA Laufwerk
geeignet sind. Siehe Abbildungen 14 und 15 für Bespiele von Laufwerksträgern für SATA Festplatten.

1. Entfernen Sie einen Laufwerksträger.

2. Legen Sie das Festplattenlaufwerk vorsichtig an die Vorderseite des Laufwerksträgers, so dass die
Schraubenöffnungen an den Seiten bündig sind.

3. Stecken Sie die Schrauben durch die Bohrungen im Laufwerkträger in die Seiten des Laufwerks.

Verwenden Sie bei der Installation des Vess J2600 ausschließlich die mitgelieferten Senkkopfschrauben.

• Verwenden Sie vier Schrauben pro Festplatte.

• Ziehen Sie jede Schraube gut an, Gehen Sie dabei behutsam vor, um ein Überdrehen der Schrauben zu

vermeiden.

4. Installieren Sie den Festplattenträger wieder im Vess J2600-Gehäuse.

Wiederholen Sie die Schritte 1 bis 3, bis alle Festplatten eingebaut sind.

Abbildung 14: Auf einem Laufwerksträger befestigtes SAS Festplattenlaufwerk

54

Verwenden Sie den Blackjack Adapter für SATA 6 Gbs Laufwerke und den AAMUX Adapter für 3 Gbs SATA

Abbildung 15: Auf einem Laufwerksträger mit Blackjack Adapter befestigtes SATA

Festplattenlaufwerk

Abbildung 16: Auf einem Laufwerksträger mit AAMUX Adapter befestigtes SATA Festplattenlaufwerk

Level

Anzahl Laufwerke

Level

Anzahl Laufwerke

RAID 0

1 oder mehr

RAID 6

4 bis 32*

RAID 1

Nur 2

RAID 10

4 oder mehr**

RAID 1E

2 oder mehr

RAID 30

6 oder mehr

RAID 3

3 bis 32*

RAID 50

6 oder mehr

RAID 5

3 bis 32*

RAID 60

8 oder mehr

* Eventuell wird eine JBOD Erweiterung benötigt.

** Muss eine gerade Anzahl an Laufwerken sein.

Laufwerke.

ANZAHL AN BENÖTIGTEN LAUFWERKEN

Die unten stehende Tabelle zeigt die Anzahl an Laufwerken, die für das entsprechende RAID Level benötigt
werden

55

Wichtig

Für eine Liste von unterstützten FC HBAs, Switches und SFPs laden Sie die aktuelle
Kompatibilitätsliste von der PROMISE Support Webseite herunter:

http://www.promise.com/support/

Vess R2600 unterstützt nicht die Kaskadierung von mehreren RAID Subsystemen.
Kaskadierung ist für eine zukünftige Version geplant.

SAS

Erweiterungs-Port

Netzwerk

Verwaltungs-Port

Konsolen

Verwaltungs-Port

1 G Daten-Ports

1 2 3 4

FC Daten-Ports

1 2

SCHRITT 4: VERWALTUNGSANSCHLÜSSE

Dieser Abschnitt beschreibt, wie eine Verwaltungsverbindung mit dem Vess R2600 Subsystem hergestellt wird.
Es gibt zwei Methoden, um eine Verwaltungsverbindung mit dem Vess R2600 herzustellen. Das Vess J2600
System wird über ein Vess R2600 Subsystem verwaltet, das über den SAS Erweiterungslink angeschlossen ist.

VERWALTUNGSPFAD NETZWERK (ETHERNET) VERBINDUNG

Der Vess R2600 Controller verfügt über einen (1) Ethernet RJ-45 Verwaltungs-Port-Anschluss.

Abbildungen der Controller-Schnittstellen finden Sie auf Seite 56.

So stellen Sie den Verwaltungspfad her:

1. Schließen Sie ein Ende eines Ethernet Kabels an den Netzwerkanschluss oder Standard NIC des Host
PC an.

Schließen Sie das andere Ende des Ethernet Kabels an einen der Ports am Standard Netzwerk Switch

an.

2. Schließen Sie ein Ende des Ethernet Kabels an einen der Ports am Standard Netzwerk Switch an.

Schließen Sie das andere Ende des Ethernet Kabels an den Verwaltungs-Port am Vess R2600

Subsystem an.

Wenn Sie über mehrere Vess R2600 Subsysteme, Host PCs oder Server verfügen, wiederholen Sie ggf.

Schritte 1 und 2.

Abbildung 17: Vess R2600fi Controller Daten- und Verwaltungs-Ports

56

SAS

Erweiterungs-Port

Netzwerk

Verwaltungs-Port

Konsolen

Verwaltungs-Port

1 G Daten-Ports

1 2 3 4

10Gb Daten-Ports

5 6

Konsolen Verwaltungs-Port (für
Diagnosen verwendet, JBODs werden
über ein Vess R2600 Gerät verwaltet, das
über die SAS Erweiterung angeschlossen
ist)

SAS Daten-Ports

1 2

SAS

Erweiterungs-Port

Netzwerk

Verwaltungs-Port

Konsolen

Verwaltungs-Port

1 G Daten-Ports

1 2 3 4

10Gb SPF+ Daten-Ports

5 6

Figure 18: Vess R2600ti Controller Verwaltungs- und Daten-Ports

Figure 19: Vess R2600xi Controller Verwaltungs- und Daten-Ports

Abbildung 20: Vess J2600s Controller Verwaltungs- und Daten-Ports

57

Serieller Port (RJ-11)

VERWALTUNGSPFAD SERIELLE VERBINDUNG

Vess R2600 verfügt über eine Kommandozeilenschnittstelle (Command Line Interface (CLI) zur Verwaltung aller
Funktionen. Eine Unterstufe des CLI ist das Kommandozeilenprogramm (Command Line Utility (CLU), eine
Schnittstelle auf Benutzerebene, die Ihr Vess R2600 über ein Terminal Emulationsprogramm auf Ihrem PC, z.B.
Microsoft HyperTerminal, verwalten kann.

Die serielle Kommunikation ermöglicht es der Terminal Emulation auf dem Host PC oder Server, auf die Vess
R2600 Kommandozeilenschnittstelle (Command Line Interface (CLI)) zuzugreifen, um eine Netzwerkverbindung
aufzubauen. Das Vess R2600 Paket enthält ein serielles RJ11-auf-DB9 Datenkabel für jeden Controller.

Abbildung 21: Serieller Anschluss

So richten Sie eine serielle Kabelverbindung ein:

1. Schließen Sie das RJ11 Ende des seriellen Datenkabels an den seriellen RJ11 Anschluss an einen der
RAID Controller an.

2. Schließen Sie das DB9 Ende des seriellen Datenkabels an einen seriellen Port am Host PC oder Server
an.

58

Ein Fibre Channel-SAN anschließen

Ein Fibre Channel-SAN mit Vess R2600fi-Controller erfordert folgende Elemente:

• Eine FC-HBA-Karte in jedem Host-PC oder Server

• Einen SFP-Transceiver für jeden verbundenen FC-Port im Subsystem

• Einen FC-Switch

• Einen Netzwerkswitch

• FC-Kabel (LC/LC 62,5/125 μm MMF)

Für andere FC-Verbindungen wie Direct Attached Storage (DAS) beachten Sie bitte die Produktanleitung.

Abbildung 22: Verwaltungs- und FC-Datenverbindungen am R2600fi

FC-Datenpfad

So stellen Sie den Datenpfad her:

1. Schließen Sie FC-Kabel zwischen mindestens einem FC-Datenport an jedem RAID-Controller und

dem FC-Switch an.

2. Schließen Sie FC-Kabel zwischen dem FC-Switch und den FC-HBA-Karten in beiden Host-PCs oder

Servern an.

Falls Sie mehrere Vess R2600-Subsysteme haben, wiederholen Sie die Schritte 1 und 2 wie
erforderlich.

59

iSCSI-Netzwerk verbinden

Das 1-G-iSCSI-Datennetzwerk erfordert Folgendes:

• Eine 1-G-iSCSI-HBA-Netzwerkkarte (NIC) im Host-PC oder Server (10-G-iSCSI-HBA bei 10-G-Ports

am R2600ti)

• Einen GbE-Netzwerkswitch

• Cat 5e- oder bessere Verkabelung für das 1-G-Datennetzwerk, Cat 6 oder besser für 10 G.

• Einen Standardnetzwerkswitch

Abbildung 23: Verwaltungs- und 1-GbE-iSCSI-Verbindungen am R2600fi

60

Wichtig

Bei NAS-Einrichtungen oder Konfigurationen, die Port-Trunking verwenden, ist das
Verkabelungslayout sehr wichtig und sollte vor jeglichen Anschlüssen physikalischer Ports
sorgfältig geplant werden.

Wichtig

Die Qualität der für 10-GbE-Datenverbindungen verwendeten Verkabelung wirkt sich intensiv
auf die Leistung aus. 10-GbE-Verbindungen müssen Cat 6- oder bessere Verkabelung für den
gesamten Datenpfad verwenden. 1-GbE-Verbindungen müssen Cat 5e oder besser für den
gesamten Datenpfad verwenden.

1-GbE- und 10-GbE-Datenpfad

1-GbE-Verbindungen:

Jeder Vess R2600-Controller hat vier (4) RJ-45-Datenanschlüsse. Verwenden Sie mindestens Cat 5e­Verkabelung oder besser. Bei einem Speichernetzwerk (NAS oder SAN) verbinden Sie die Datenports wie folgt:

1. Schließen Sie die Netzwerkkabel zwischen der HBA-Netzwerkkarte oder Netzwerkkarte in beiden Host­PCs oder Servern und dem GbE-Netzwerkswitch an.

2. Schließen Sie das Netzwerkkabel zwischen mindestens einem GbE-Datenport am linken RAID­Controller und dem GbE-Netzwerkswitch an.

3. Schließen Sie das Netzwerkkabel zwischen mindestens einem GbE-Datenport am rechten RAID­Controller und dem GbE-Netzwerkswitch an.

Falls Sie mehrere Vess R2600-Subsysteme, Host-PCs oder Server haben, wiederholen Sie die Schritte
1 bis 3 wie erforderlich.

Hinweis: GbE-Datenports an beiden RAID-Controllern müssen symmetrisch verbunden werden,
damit der NAS-Ausfallschutz ordnungsgemäß funktionieren kann.

61

10-GbE-Verbindungen (R2600ti)

Bei einem 10-GbE-Speichernetzwerk verwenden Sie zum Verbinden der beiden 10-GbE-Anschlüsse am R2600ti­Controller Cat 6- oder bessere Verkabelung:

1. Schließen Sie die Netzwerkkabel zwischen der HBA-Netzwerkkarte in beiden Host-PCs oder Servern und
dem 10-GbE-Netzwerkswitch an.

2. Schließen Sie das Netzwerkkabel zwischen mindestens einem 10-GbE-Datenport am linken RAID-Controller
und dem 10-GbE-Netzwerkswitch an.

3. Schließen Sie das Netzwerkkabel zwischen mindestens einem 10-GbE-Datenport am rechten RAID­Controller und dem 10-GbE-Netzwerkswitch an.

Falls Sie mehrere Vess R2600-Subsysteme, Host-PCs oder Server haben, wiederholen Sie die Schritte 1
bis 3 wie erforderlich.

Hinweis: 10-GbE-Datenports an beiden RAID-Controllern müssen symmetrisch verbunden werden, damit der

NAS-Ausfallschutz ordnungsgemäß funktionieren kann.

SAS JBOD ERWEITERUNG

Diese Anordnung benötigt:

• Ein (1) oder mehrere Vess J2600 Erweiterungs-Subsystem(e)

• Ein (1) SFF-8088 auf SFF-8088 SAS Kabel für jedes Vess J2600 Erweiterungs-Subsystem

KONFIGURATION DES DATENPFADES

Vess R2600 Subsysteme besitzen einen RAID Controller (1) pro SFF-8088 SAS Erweiterungs-Port Anschluss.

So erweitern Sie den Datenpfad:

1. Schließen Sie ein Ende des SFF-8088 auf SFF-8088 SAS Kabels an den SAS Erweiterungs-Port am
Vess R2600 Subsystem an.

Siehe „Abbildung 24: SAS-JBOD-Erweiterungsdatenverbindungen“.

2. Schließen Sie ein Ende des SFF-8088 auf SFF-8088 SAS Kabels an den SAS IN-Port am Vess J2600
Subsystem an.

Wenn Sie ein anderes Vess J2600 Subsystem besitzen, schließen Sie ein Ende des SFF-8088 auf SFF-

8088 SAS Kabels an den SAS OUT Port des ersten Vess J2600 an und das andere Ende an den SAS IN
Port des zweiten Vess J2600.

62

Wichtig

Vess J2600 Subsysteme besitzen einen SAS IN Port und einen SAS OUT Port. Wenn Sie sie
falsch anschließen, wird das Vess R2600 Gerät die Vess J2600 Subsysteme nicht erkennen.

Weitere Informationen finden Sie im Vess J2600 Produkthandbuch auf der CD, die dem Vess
J2600 Subsystem beiliegt.

KONFIGURATION EINES VERWALTUNGSPFADES

Der Vess R2600 Controller verwaltet die Vess J2600 Subsysteme. Es werden keine zusätzlichen
Verwaltungsverbindungen für die JBOD Erweiterung benötigt.

Abbildung 24: SAS JBOD Erweiterung Datenverbindungen

63

SCHRITT 5: ANSCHLIESSEN AN DIE

Wichtig

Wenn Sie über ein SAN, DAS oder Kaskade mit JBOD Erweiterung verfügen, schalten Sie
immer zuerst das JBOD Subsystem ein.

Eine optionale vierte
Stromversorgung (PSU 4)
kann in diesem Schacht
installiert werden. Lesen
Sie das
Produkthandbuch, um
weitere Informationen
über die Installation und
den Austausch der
Stromversorgungen zu
erfahren.

PSU 1, PSU 2 und PSU 3 sind am Vess
R2600 und Vess J2600 Gerät installiert.
Schließen Sie alle Stromversorgungen an
eine passende Stromquelle an.

STROMVERSORGUNG

Schließen Sie alle Stromkabel an die Stromversorgungen an.

Das Vess R2600 und Vess J2600 Gehäuse kann mit bis zu vier Stromversorgungen für jedes Gerät bestückt
werden. Mindestens zwei Stromversorgungen werden für den normalen Betrieb des Vess R2600 oder Vess J2600
Gerätes benötigt. Die Standardlieferung enthält drei Stromversorgungen. Kontaktieren Sie Ihren Händler, wenn
Sie Informationen über zusätzliche Stromversorgungen benötigen.

Abbildung 25: Vess R2600fiD Stromanschlüsse an der Rückseite

64

Wichtig

Bitte lesen Sie das Produkthandbuch, um weitere Informationen über die Installation oder den
Austausch von Stromversorgungen zu erhalten.

Wichtig

Die Vess R2600 und Vess J2600 Geräte sind mit LED Anzeigen an den Kühlern und
Stromversorgungen ausgestattet. Prüfen Sie diese vor dem Einschalten der Geräte, um
sicherzustellen, dass die Kühlung und der Betriebsstatus des Gehäuses normal sind.

Eine optionale vierte
Stromversorgung (PSU 4)
ist verfügbar.

PSU 1, PSU 2 und PSU 3 sind am Vess
R2600 und Vess J2600 Gerät installiert.
Schließen Sie alle Stromversorgungen an
eine passende Stromquelle an.

Abbildung 26: Vess J2600sD

65

Wenn die Stromversorgungen angeschlossen sind, kann das System eingeschaltet werden. Achten Sie bitte

Netztaste

OPAS LED

USB Ports

Stumm Alarm LED

Stumm Alarm Tasten

darauf, dass wenn Sie über ein SAN, DAS oder Kaskade mit Vess J2600 Erweiterung verfügen, Sie immer zuerst
das JBOD Subsystem einschalten.

Drücken Sie zum Einschalten des Subsystems die Ein-/Austaste an der linken Halterung der Frontblende (siehe
Abbildung unten). Beachten Sie die LEDs an der rechten Halterung der Frontblende (siehe „Abbildung 28: Vess
R2600-Frontblende – LED-Anzeige an der rechten Halterung“).

Abbildung 27: Vess R2600 Komponenten an der Vorderseite, linke Seite

LEDS AN DER VORDERSEITE

Nach dem Ende des Startvorgangs und wenn das Vess R2600 Subsystem normal funktioniert:

• Netz-LEDs leuchten blau.

• Globaler Gehäusestatus und Globaler RAID Status LEDs leuchten grün.

• Controller Aktivitäts-LED blinkt bei Controller Aktivität blau.

• System Heartbeat LED blinkt innerhalb von drei Sekunden sieben Mal blau, bleibt sechs Sekunden lang

dunkel und wiederholt anschließend das Muster.

66

Betrieb

Gehäusestatus

RAID Status

Controller 1 Aktivität

Controller 2 Aktivität

System Herzschlag

PSU 1 LED

PSU 2 LED

Kühler 1 LEDs
BBU (oben)
Lüfterstatus (unten)

RÜCKSEITE PSU & LÜFTER LEDS

Die LEDs an der Rückseite umfassen eine LED für jeden Lüfter und jede Stromversorgung. Diese LEDs werden
leuchten, um einen normalen Betrieb anzuzeigen. Eine rote oder orange LED zeigt ein Problem oder einen
Geräteausfall an. Lesen Sie das Produkthandbuch, um eine vollständige Beschreibung der LED Anzeigen zu
erhalten.

Abbildung 28: Vess R2600 vordere LED Anzeigen am rechten Rahmen

Abbildung 29: LEDs an der Stromversorgung und Kühlern

67

LED

Beschreibung (weitere Einzelheiten finden Sie im Produkthandbuch)

SAS Erweiterung

Leuchtet bei Anschluss grün, blinkt bei Aktivität grün.

Controller Status

Ein grünes Leuchten zeigt an, dass der Controller funktioniert.

Dirty Cache

Leuchtet bei Dirty Cache orange, ist anderenfalls dunkel.

USB

Grünes Leuchten zeigt eine Verbindung an, dunkel wenn nicht verbunden.

iSCSI (2 über jedem
Port)

Die linke LED leuchtet bei Verbindung grün, blinkt bei Aktivität grün und bleibt dunkel,
wenn keine Verbindung besteht. Die rechte LED zeigt die Verbindungsgeschwindigkeit
an, grün bedeutet 100 Mbps, orange bedeutet 1000 Mbps.

FC Ports

Siehe Produkthandbuch.

SAS Erweiterung

LED

Dirty Cache

Controller

Status

USB
LED

iSCSI Port LEDs

FC Port LEDs

Laufwerksstatus

Betrieb/Aktivität

CONTROLLER LEDS

Nach dem Ende des Startvorgangs und wenn das Vess R2600 Subsystem normal funktioniert, wird die Controller
Status LED grün leuchten; die Verwaltungs-Port LEDs werden je nach Netzwerkverbindung grün leuchten oder
blinken; die LEDs für FC, iSCSI und SAS Erweiterung werden grün leuchten oder bei Aktivität blinken.

Abbildung 30: Vess R2600fi Controller LEDs

FESTPLATTENLAUFWERK LEDS

An jedem Laufwerksträger befinden sich zwei LEDs. Sie zeigen die Installation einer Festplatte, die Aktivität der
Festplatte und den aktuellen Zustand der Festplatte an.

Abbildung 31: Vess R2600 Laufwerksträger LEDs

Wenn sich eine Festplatte im Träger befindet, leuchtet die Betriebs-/Aktivitäts-LED blau. Wenn nicht, bleibt die
Betriebs-/Aktivitäts-LED dunkel. Die Betriebs-/Aktivitäts-LED blinkt bei Laufwerksaktivität blau.

Die Laufwerksstatus-LED blinkt grün, wenn ein Laufwerk konfiguriert wird.

68

SCHRITT 6: EINSTELLEN DER IP-ADRESSE

Sie müssen die CLI oder die CLU zum Zuweisen einer IP-Adresse zum Vess R2600 verwenden, um eine
Netzwerkverbindung für WebPAM PROe zu aktivieren.

1. Ändern Sie die Einstellung Ihres Terminal Emulationsprogramms auf die folgenden Werte:

• Bits pro Sekunde: 115200

• Datenbits: 8

• Parität: Keine

• Stoppbits: 1

• Flusssteuerung: Keine

2. Starten Sie das Terminal VT100 oder ANSI Emulationsprogramm auf Ihrem PC.

3. Drücken Sie auf Enter, um CLI auszuführen.

4. Geben Sie bei der Anmeldeaufforderung administrator ein und drücken Sie auf Enter.

5. Geben Sie bei der Kennwortaufforderung password ein und drücken Sie auf Enter.

An diesem Punkt befinden Sie sich im CLI.

• Sie können das CLI verwenden, um Netzwerkeinstellungen vorzunehmen.

• Oder Sie können zur Einrichtung wechseln mit den

AUSWAHL VON DHCP ODER EINER STATISCHEN IP­ADRESSE

Wenn Sie Ihren Vess R2600 einrichten, haben Sie die Optionen von:

• DHCP aktivieren und den DHCP Server dem Vess R2600 Verwaltungs-Port eine IP-Adresse zuweisen zu
lassen.

• Angabe einer statischen IP-Adresse für den Vess R2600 Verwaltungs-Port.

Wenn Sie DHCP aktivieren, lassen Sie sich von Ihrem Netzwerkadministrator eine IP-Adresse für den Vess
R2600 bereitstellen, die mit der MAC-Adresse des Vess R2600 verknüpft ist. Diese Aktion verhindert, dass der
DHCP Server eine neue IP-Adresse zuweist, wenn Vess R2600 neu gestartet wird und sich Benutzer nicht mehr
länger anmelden können.

So greifen Sie über den Vess R2600 Verwaltungs-Port auf die MAC-Adresse zu:

1. Geben Sie bei der Administrator @cli> Aufforderung menu ein und drücken Sie auf Enter.

Das CLU Hauptmenü wird angezeigt.

2. Markieren Sie im CLU Hauptmenü Netzwerkverwaltung und drücken Sie auf Enter. Markieren Sie
anschließend den Verwaltungs-Port und drücken Sie auf Enter.

69

Einrichtung mit dem CLU

1. Geben Sie bei der Administrator @cli> Aufforderung menu ein und drücken Sie auf Enter.
Das CLU Hauptmenü wird angezeigt.

Abbildung 32: CLU Hauptmenü

2. Markieren Sie Schnelleinrichtung und drücken Sie auf Enter.
Im ersten Fenster der Schnelleinrichtung können Sie Datums- und Zeiteinstellungen vornehmen.

SYSTEMDATUM UND UHRZEIT EINSTELLEN

So nehmen Sie Datums- und Uhrzeiteinstellungen vor:

1. Drücken Sie auf die Pfeiltasten, um Systemdatum zu markieren.

2. Drücken Sie auf die Backspace-Taste, um das aktuelle Datum zu löschen.

3. Geben Sie das neue Datum ein.

4. Gehen Sie beim Einstellen der Systemzeit genau so vor.

5. Drücken Sie Strg-A, um diese Einstellungen zu speichern und das Verwaltung-Port Konfigurationsfenster
aufzurufen.

70

IP-EINSTELLUNGEN MANUELL VORNEHMEN

So richten Sie den Verwaltungs-Port und die iSCSI Port Einstellungen manuell ein:

1. Drücken Sie auf die Pfeiltasten, um IP-Adresse zu markieren.

2. Drücken Sie auf die Backspace-Taste, um die aktuelle IP-Adresse zu löschen.

3. Geben Sie die neue IP-Adresse ein.

4. Gehen Sie bei der Angabe der Subnetzmaske, Gateway IP-Adresse und DNS Server IP-Adresse genau
so vor.

Überspringen Sie DNS Server IP-Adresse, wenn kein DNS Server vorhanden ist.

5. Drücken Sie Strg-A, um diese Einstellungen zu speichern und das RAID Konfigurationsfenster
aufzurufen.

IP-EINSTELLUNGEN AUTOMATISCH VORNEHMEN

So richten Sie den Verwaltungs-Port und die iSCSI Port Einstellungen automatisch ein:

1. Drücken Sie auf die Pfeiltasten, um DHCP zu markieren.

2. Drücken Sie auf die Leertaste, um zu Aktivieren zu wechseln.

3. Drücken Sie Strg-A, um diese Einstellungen zu speichern und das RAID Konfigurationsfenster
aufzurufen.

KONFIGURATION DES RAID

Sie können Ihre RAID Arrays und logische Laufwerke über das CLU konfigurieren. Diese Aktionen werden

jedoch unter „Aufgabe 7: Logische Laufwerke mit WebPAM PROe erstellen“ beschrieben. PROMISE empfiehlt

die Markierung von Den Schritt überspringen und Beenden und Druck auf Enter. Erstellen Sie Ihr Disk Array
anschließend über WebPAM PRO.

ANZEIGE VON IP-ADRESSE UND EINSTELLUNGEN

Um die aktuelle IP-Adresse und Netzwerkeinstellungen bei Verwendung von DHCP anzuzeigen:

1. Markieren Sie im CLU Hauptmenü Netzwerkverwaltung und drücken Sie auf Enter.

2. Markieren Sie den gewünschten Verwaltungs-Port oder den iSCSI Port und drücken Sie auf Enter.

3. Markieren Sie DHCP und drücken Sie auf die Leertaste zum Wechsel auf Deaktivieren.

Die aktuellen Verwaltungs- oder iSCSI Port Einstellungen werden angezeigt.

4. Drücken Sie auf die Leertaste, um DHCP wieder auf Aktivieren zu wechseln.

5. Drücken Sie Strg-A, um diese Einstellungen zu speichern und das RAID Konfigurationsfenster
aufzurufen.

BEENDEN DES CLU

Markieren Sie im CLU Hauptmenü Zu CLI zurückkehren und drücken Sie auf Enter.
Damit die Einrichtung des Verwaltungs-Port abgeschlossen.

71

Anmerkung

Egal ob Sie eine normale oder eine sichere erstmalige Verbindung auswählen, wird Ihre
Anmeldung bei WebPAM PROe und Ihr Benutzerkennwort immer sicher sein.

http://

10.0.0.1
http://10.0.0.1

https://

10.0.0.1
https://10.0.0.1

SCHRITT 7: ERSTELLEN VON LOGISCHEN LAUFWERKEN MIT WEBPAM PROE

Die Einrichtung von WebPAM PROe besteht aus den aktuellen Aktionen:

• Anmelden bei WebPAM PROe

• Auswahl einer Sprache

• Erstellen Ihrer logischen Laufwerke

• Abmelden von WebPAM PROe

• Verwendung von WebPAM PROe über das Internet

ANMELDEN BEI WEBPAM PROE

1. Starten Sie Ihren Browser.

2. Geben Sie im Adressfeld des Browsers die IP-Adresse des Vess R2600 Subsystems ein.

3. Die HTTP Verbindung wird automatisch zu einer sicheren HTTPS Verbindung umgeleitet.

Verwenden Sie die in Schritt 7 erhaltene IP-Adresse (siehe „Schritt 6: Einstellen der IP-Adresse”. Beachten Sie,
dass die unten gezeigte IP-Adresse nur ein Beispiel ist. Die IP-Adresse, die Sie in Ihrem Browser eingeben, wird
sich davon unterscheiden.

ERSTMALIGE VERBINDUNG

• WebPAM PROe nutzt eine HTTP Verbindung

• Geben Sie die Vess R2600-IP-Adresse ein

• Insgesamt sieht Ihr Eintrag dann folgendermaßen aus:

SICHERE VERBINDUNG

• WebPAM PROe nutzt eine sichere HTTP Verbindung

• Geben Sie die Vess R2600-IP-Adresse ein

Insgesamt sieht Ihr Eintrag dann folgendermaßen aus:

72

Anmerkung

Erstellen Sie ein Lesezeichen (Firefox) oder setzen Sie einen Favoriten (Internet Explorer) für
das Anmeldefenster, so dass Sie das nächste Mal einfach darauf zugreifen können.

Wenn das Anmeldefenster angezeigt wird:

• Geben Sie administrator in das Feld Benutzername ein.

• Geben Sie password in das Feld Kennwort ein.

• Klicken Sie auf die Schaltfläche Login (Anmelden).

Achten Sie bei Benutzername und Kennwort auf die Groß-und Kleinschreibung

Abbildung 33: WebPAM PROe Anmeldefenster

Nach der Anmeldung wird das WebPAM PROe Startfenster angezeigt.

AUSWAHL EINER SPRACHE

WebPAM PROe wird auf Englisch, Deutsch, Französisch, Italienisch, Japanisch, Koreanisch, Traditionellem
Chinesisch und Vereinfachtem Chinesisch angezeigt.

1. Treffen Sie Ihre Auswahl über das Sprache-Auswahlmenü im Anmeldebildschirm oder klicken nach der
Anmeldung im oberen Bereich von WebPAM PROe auf Sprache – die Sprachliste erscheint im oberen
Bildschirmbereich.

2. Klicken Sie auf die gewünschte Sprache.
Die WebPAM PROe Benutzerschnittstelle wird in der ausgewählten Sprache angezeigt.

73

Abbildung 34: Dashboard-Menü

Wechseln Sie mit den Schaltflächen

zwischen System- (standardmäßig

angezeigt) und NAS-Konfiguration um.

Ihre logischen Laufwerke erstellen

In einem neu aktivierten Vess R2600-Subsystem gibt es keine Festplatten-Arrays oder logischen Laufwerke.
Erstellen Sie mit WebPAM PROe logische Laufwerke für den SAN-Betrieb. Falls Sie das Gerät für die NAS­Funktion nutzen möchten, müssen Sie die Menüschnittstelle auf das NAS-Konfigurationsmenü umschalten.
Weitere Informationen zum NAS-Betrieb finden Sie in der Produktanleitung.

So erstellen Sie ein logisches Laufwerk für den SAN-Betrieb:

1. Stellen Sie nach der Anmeldung sicher, dass das System-Konfigurationsmenü dargestellt wird
(standardmäßig angezeigt); klicken Sie auf das Speicher-Register und dann auf das Assistent-Symbol.
Das Assistant-Menü erscheint.

Abbildung 35: Das Assistent-Hauptmenü

74

2. Wählen Sie eine Option aus:

Anmerkung

Für eine Erklärung der Parameter unter der Erweitert Option lesen Sie das Vess R2600
Produkthandbuch auf der CD.

• Automatisch — Erstellt ein neues Disk-Array nach Standard-Parametern.

Erstellt automatisch ein logisches Laufwerk. Erstellt zudem ein Reservelaufwerk für alle RAID Level

außer RAID 0, wenn vier unkonfigurierte Festplatten vorhanden sind.

• Erweitert — Alle Parameter für ein neues Disk-Array werden direkt von Ihnen angegeben. Erstellt
automatisch ein logisches Laufwerk. Sie können weitere logische Laufwerke zu einem späteren
Zeitpunkt erstellen, falls zusätzliche konfigurierbare Kapazitäten verfügbar sind. Erstellt kein
Reservelaufwerk.

3. Klicken Sie auf die Schaltfläche Weiter.

Automatisch

Wenn Sie die Option Automatisch auswählen, werden die folgenden Parameter auf dem Bildschirm
angezeigt:

• Disk Arrays — Die Anzahl der Laufwerke im Disk-Array, ihre ID-Nummern, konfigurierbare Kapazität und
der Anzahl der logischen Laufwerke, die erstellt werden können

• Logische Laufwerke — Die ID-Nummer des/der logischen Laufwerks/Laufwerke, das RAID Level,
Kapazität und Stripe Größe

• Reservelaufwerke — Die Schachtnummer des Reservelaufwerks, das diesem Disk-Array zugewiesen
ist. Ein Reservelaufwerk wird für alle RAID Level außer RAID 0 erstellt, wenn fünf oder mehr nicht
konfigurierte Laufwerke vorhanden sind

Wenn Sie diese Parameter übernehmen möchten, klicken Sie auf die Schaltfläche Senden.
Das neue Disk-Array erscheint in der Disk Array Liste auf der Registerkarte Informationen.
Wenn Sie diese Parameter NICHT übernehmen möchten, nutzen Sie die Express (unten) oder Erweitert Option,

um Ihr logisches Laufwerk zu erstellen.

Erweitert

Wenn Sie die Erweitert Option auswählen, wird das Schritt 1 - Disk-Array erstellen Fenster angezeigt.

Schritt 1 — Disk-Array erstellen

1. Optional. Geben Sie einen Namen für das Disk-Array in das dafür vorgesehene Feld ein.
Maximal 31 Zeichen, Buchstaben, Zahlen, Leerzeichen und Unterstriche können verwendet werden.

75

Demarkieren Sie die Kästchen, wenn Sie Media Patrol oder PDM deaktivieren möchten.
PROMISE empfiehlt, diese Funktionen aktiviert zu lassen.
Markieren Sie die Laufwerke, die im Disk-Array vorhanden sein sollen, in der Liste Verfügbar und

drücken Sie auf die Schaltfläche >>, um sie in die Liste Ausgewählt zu verschieben.
Sie können sie auch doppelt anklicken, um sie zu verschieben.

2. Klicken Sie zum Abschluss auf die Schaltfläche Next (Weiter).

Schritt 2 — Erstellen eines logischen Laufwerks

Optional. Geben Sie einen Alias für das logische Laufwerk in das dafür vorgesehene Feld ein.

Maximal 31 Zeichen, Buchstaben, Zahlen, Leerzeichen und Unterstriche können verwendet werden.
Wählen Sie ein RAID Level für das logische Laufwerk aus dem Dropdown-Menü aus.
Die Auswahl der RAID Level hängt von der Anzahl der ausgewählten Laufwerke ab.
Nur RAID 50 und 60 - Geben Sie die Anzahl der Legs für Ihr Array ein. Geben Sie eine Kapazität und die

Einheit (B, KB, MB, GB, TB) an.
Dieser Wert stellt die Datenkapazität des ersten logischen Laufwerks in Ihrem neuen Disk-Array dar.

Wenn Sie weniger als die Maximumkapazität des Disk-Array angeben, wird die verbleibende Kapazität
für zusätzliche logische Laufwerke verfügbar sein, die Sie jetzt oder später erstellen können.

3. Für die folgenden Optionen können Sie die Standardwerte übernehmen oder einen neuen Wert aus dem
Dropdown-Menü auswählen:

• Stripe Größe. 128 KB ist der Standard.

• 64 KB, 128 KB, 256 KB, 512 KB und 1 MB sind verfügbar.

• Sektorgröße 512 B ist der Standard.

• 512 B, 1 KB, 2 KB, und 4 KB sind verfügbar.

• Read (Cache) Policy. Read Ahead ist der Standard.

• Read Cache, Read Ahead Cache und No Cache sind verfügbar.

• Write (Cache) Policy. Write Back ist der Standard.

Write Back und Write Through (Thru) sind verfügbar.

4. Klicken Sie auf die Schaltfläche Aktualisieren.

Ein neues logisches Laufwerk wird unter Neue Logische Laufwerke angezeigt. Wenn noch Kapazität übrig bleibt,
können Sie ein anderes logisches Laufwerk erstellen oder auf später warten.

5. Wenn Sie mit dem Erstellen von logischen Laufwerken fertig sind, klicken Sie auf die Schaltfläche
Weiter.

76

Anmerkung

Diese Funktion erstellt nicht automatisch ein Reservelaufwerk. Nach der Erstellung eines
Disk-Array können Sie ein Reservelaufwerk dafür erstellen. Siehe Vess R2600
Produkthandbuch auf der CD.

Servicebericht speichern

Hilfe

Kontaktau­fnahme

Über

Abme-lden

Schritt 3 — Zusammenfassung

Die Zusammenfassung listet das Disk-Array und Informationen des logischen Laufwerks auf, die Sie angegeben
haben.
Um mit der Erstellung des Disk-Array und logischer Laufwerke fortzufahren, klicken Sie auf die Schaltfläche
Senden.

Abmelden von WebPAM PROe

Es gibt zwei Methoden, um sich von WebPAM PROe abzumelden:

• Schließen Sie das Browserfenster

• Klicken Sie im WebPAM PROe Banner auf Abmelden.

Abbildung 36: Klicken Sie im WebPAM PROe Banner auf „Abmelden“

Nach der Abmeldung müssen Sie Ihren Benutzernamen und das Passwort eingeben, um sich wieder
anzumelden.

Ein Klick auf Logout (Abmelden) bringt Sie zurück zum Anmeldefenster.

VERWENDUNG VON WEBPAM PROE ÜBER DAS INTERNET

Die oben stehenden Anweisungen gelten für Verbindungen zwischen dem Vess R2600 Gerät und Ihrem
Firmennetzwerk. Es ist auch möglich, ein Vess R2600 über das Internet zu verbinden.

Ihr MIS Administrator kann Ihnen mitteilen, wie Sie von außerhalb der Firewall auf Ihr Netzwerk zugreifen können.
Nachdem Sie sich im Netzwerk angemeldet haben, können Sie auf Vess R2600 über seine IP-Adresse zugreifen.

77

PROMISE Online™ Webseite

http://www.promise.com/support/support_eng.asp

(technische Dokumentationen, Treiber, Programme, usw.)

E-Mail Support

e-Support On-Line

Telefon Support:

Vereinigte Staaten

[phone] Option 4

Australien/Neuseeland

[phone]

Niederlande

[phone]

Deutschland

[phone] - 0

Italien

[phone]

Japan

[phone]

Taiwan

[phone]

Peking, China

[phone] oder 8095

Shanghai, China

[phone], 4193, oder 4199

Singapur

[phone]

Russland

[phone]

Technischer Support

Der Technische Support von PROMISE bietet verschiedene Support Optionen für PROMISE Nutzer, um auf
Informationen und Updates zuzugreifen. Wir empfehlen Ihnen die Nutzung einer unserer elektronischen Dienste,
welche aktuelle Produktinformationen für den effizientesten Service und Support bereitstellen.

Wenn Sie uns kontaktieren möchten, legen Sie bitte die folgenden Informationen bereit:

• Produktmodell und Seriennummer

• BIOS, Firmware und Treiber Versionsnummern

• Eine Beschreibung des Problems oder der Situation

• Systemkonfigurationsinformationen, darunter: Mainboard und CPU Typ, Festplattenmodelle,

SAS/SATA/ATA/ATAPI Laufwerke & Geräte und andere Controller.

TECHNISCHE SUPPORT DIENSTE

78

Avertissement

Il s’agit d’un produit de classe A. Dans un environnement

domestique, ce produit peut créer des interférences radio,

dans ce cas l’utilisateur peut être amené à prendre des

mesures adéquates.

Avertissement

Les composants électroniques du Vess R2600 ou Vess J2600
sont sensibles aux dommages causés par les décharges
électrostatiques (ESD). Observer les précautions appropriées
lors de la manipulation du Vess R2600 ou de ses accessoires.

Attention

Il y a un risque d'explosion si la batterie est remplacée par un
modèle incorrect.

Attention

Jetez les batteries usagées conformément aux instructions qui
accompagnent la batterie.

Attention

Débranchez tous les câbles d'alimentation avant d'effectuer la
maintenance du Vess.

79

CONTENU

LISTE DE TÂCHES VESS R2600 82
TACHE 1 : DÉBALLAGE 82

CONTENU DE LA BOÎTE DU VESS R2600 82
CONTENU DE LA BOÎTE DU VESS J2600 83

VESS R2000 Liste des modèles 83
VESS J2000 Liste des modèles 83

TACHE 2 : MONTER VESS R2600 EN RACK 88
TACHE 3 : INSTALLATION DE LECTEURS DE DISQUE 92

NUMÉROTATION DES DISQUES 92
INSTALLER VOS DISQUES 93
Nombre de disques requis 94

TACHE 4 : GESTION DES CONNEXIONS 95

VOIE RESÉAU DE CONNEXION DE GESTION (ETHERNET) 95
CHEMIN DE CONNEXION SÉRIE DE GESTION 97

Connexion d'un SAN Fibre Channel 98

CHEMIN DE DONNÉES FC 98

Connexion du iSCSI Network 99

CHEMIN DE DONNÉES 1GBE ET 10GBE 100

Extension SAS JBOD 101

CONFIGURATION DU CHEMIN DES DONNÉES 101
CONFIGURATION D'UN CHEMIN DE GESTION 102

TACHE 5 : MISE SOUS TENSION 103

LED PANNEAU AVANT 105
ALIMENTATION PANNEAU ARRIÈRE & LED VENTILATEUR 106

VOYANTS CONTRÔLEUR 107

LED DISQUES 107

TACHE 6 : MISE EN PLACE DE L’ADRESSE IP 108

CHOISIR UNE ADRESSE DHCP OU IP STATIQUE 108
RÉGLAGES HORAIRES 109

80

CONFIGURATION IP MANUELLE 110
RÉGLAGES IP AUTOMATIQUES 110
CONFIGURATION DU RAID 110
AFFICHER L’ADRESSE IP ET LES PARAMETRES 110
SORTIR DE CLU 110

TACHE 7 : CRÉATION DES DISQUES LOGIQUES AVEC
WEBPAM PROE 111

CONNEXION A WEBPAM PROE 111
CONNEXION INITIALE 111
CONNEXION SECURISÉE 111

CHOIX D'UNE LANGUE 112
CRÉATION DE VOS LECTEURS LOGIQUES 113

UTILISATION DE WEBPAM PROE SUR L'INTERNET 116

CONTACTER LE SUPPORT TECHNIQUE 117

SERVICES DE SUPPORT TECHNIQUE 117

81

LISTE DE TÂCHES VESS R2600

Remarque

Le Vess R2000 le Vess J2600 peut accueillir des disques SAS et SATA (3 Gbps/6
Gbps). Les disques durs SATA nécessitent un adapter additionnel qui est installé

avant l'expédition(en option). Assurez-vous que vous avez les supports de

disques corrects pour les disques durs qui seront installés. Parlez-en à votre
fournisseur pour plus d'informations. Voir la page 94 pour les photos des deux
adaptateurs de support.

Important

La version 2 de la gamme Vess 2000 prend en charge le fonctionnement
simultané en NAS et en SAN. Le présent guide de démarrage rapide ne comprend
pas les instructions de configuration du stockage RAID utilisé pour les NAS.
L'utilisation de la fonction NAS peut modifier la disposition et le branchement du
câblage. Veuillez vous référer au manuel du produit pour obtenir des informations
importantes sur la planification et sur la configuration de la gamme Vess R2000
pour un fonctionnement en NAS.

• Tâche 1 : Déballage

• Tâche 2 : Montage du Vess R2600 dans un rack

• Tâche 3 : Installation de lecteurs de disque

• Tâche 4 : Gestion et connexions de données

• Tâche 5 : Mise sous tension

• Tâche 6 : Mise en place de l’adresse IP

• Tâche 7 : Création des disques logiques avec WebPAM PROe

Également dans ce guide : Contacter le support technique

TACHE 1 : DÉBALLAGE

CONTENU DE LA BOÎTE DU VESS R2600

Le carton du Vess R2600 contient les éléments suivants :

• Dispositif Vess R2600 (PTVR2K)

• Guide de démarrage rapide, version

imprimée

• Câble série de données RJ11-vers-DB9

• Vis pour disques (70 pièces pour un 16

baies)

• Cordons d'alimentation 1,5 m (4,9 pi)

(3 cordons pour 3 blocs d’alimentation

installés, 4 cordons pour blocs

d’alimentation installés)

• CD avec les fichiers SNMP, manuel du

produit et guide de démarrage rapide au
format PDF

• Ensemble de rails coulissants pour
montage en rack

82

CONTENU DE LA BOÎTE DU VESS J2600

Modèle

Contrôleur

Interface

Nombre de

disques

Alimen-

tation

Bloc de

refroidi-

ssement

R2600fiD

2

FC/iSCSI

16 3 2

R2600iD

2

iSCSI

16 3 2

R2600tiD

2

iSCSI (4x1Gb,

2x10Gb par

contrôleur)

16 3 2

R2600xiD

2

iSCSI (4x1Gb,

2x10Gb SFP+

par contrôleur)

16 3 2

R2600fiS

1

FC/iSCSI

16 3 2

R2600iS

1

iSCSI

16 3 2

R2600tiS

1

iSCSI

4x1Gb, 2x10Gb

16 3 2

R2600xiS

1

iSCSI

(4x1Gb, 2x10Gb

SFP+)

16 3 2

Modèle

Contrôleur

Interface

Nombre de

disques

Alimen-

tation

Bloc de

refroidi-

ssement

J2600sD

2

SAS

16 3 2

J2600sS

1

SAS

16 3 2

Le carton du Vess J2600 contient les éléments suivants :

• Dispositif Vess J2600 (PTVJ2K)

• Guide de démarrage rapide, version

imprimée

• Câble série de données RJ11-vers-DB9

• Vis pour disques (70 pièces pour un 16

baies)

• Ensemble de rails coulissants pour
montage en rack

• Cordons d'alimentation 1,5 m (4,9 pi)

(3 cordons pour 3 blocs d’alimentation

installés, 4 cordons pour blocs

d’alimentation installés)

• Câble SAS (1 câble J2600sS/2 câbles

J2600sSD)

• CD avec les fichiers SNMP, manuel du

produit et guide de démarrage rapide au
format PDF

VESS R2000 Liste des modèles

VESS J2000 Liste des modèles

83

Figure 1 : Vue frontale du Vess R2600

Remarque

Le bouton d'alarme silencieux, les ports USB et LED sur la face avant de la poignée
gauche du Vess J2600 sont non fonctionnels.

Supports de disque

LED tension et statut
Supports de disque

LED tension et statut

Un disque défectueux peut être remplacé sans interruption de la disponibilité des données pour
l'ordinateur hôte. Si un disque de secours est configuré, ce dernier remplacera automatiquement un
disque défectueux, assurant l'intégrité de l'unité logique. Le lecteur autonome basé sur le matériel
RAID logique fournit une performance maximale dans un boîtier externe compact.

Figure 2 : Vue frontale du Vess J2600

84

Figure 3 : Vue arrière du Vess R2600fiD

Modules contrôleur

Unité 1 Unité 2

Bloc de refroidissement

Unité 1
avec batterie

Unité 2
avec batterie

Alimentations

(Vess J2600 et Vess R2000 sont livrés

avec 3 alimentations installées.)

Baie vide pour la
quatrième
alimentation
(optionnelle)

PSU 1

PSU 2
PSU 3

Modules contrôleur

Unité 1 Unité 2

Bloc de refroidissement

Unité 1
avec batterie

Alimentations

(Vess J2600 et Vess R2000 sont livrés

avec 3 alimentations installées.)

PSU 1

PSU 2

Alimentation
optionnelle 4

Unité 2
avec batterie

Figure 4: Vue arrière du Vess R2600tiD

85

Figure 5 : Vue arrière du Vess R2600iD

Modules contrôleur

Unité 1 Unité 2

Bloc de refroidissement

Unité 1
avec batterie

Alimentations

(Vess J2600 et Vess R2000 sont livrés

avec 3 alimentations installées.)

PSU 1

PSU 2
PSU 3

Alimentation
optionnelle 4

Unité 2
avec batterie

Modules contrôleur

Unité 1 Unité 2

Bloc de refroidissement

Unité 1
avec batterie

Alimentations

(Vess J2600 et Vess R2000 sont livrés

avec 3 alimentations installées.)

PSU 1

PSU 2

Alimentation
optionnelle 4

Unité 2
avec batterie

Figure 6 : Vue arrière du Vess R2600xiD

86

Figure 7 : Vess J2600sD avec quatre alimentations - vue arrière

Modules contrôleur

Unité 1 Unité 2
Bloc de refroidissement

Power supplies
(Vess J2600 and Vess R2000 Series are
shipped with 3 power supplies installed.)

PSU 1

PSU 2
PSU 3

Alimentation

optionnelle 4

Unité 1

Unité 2

87

TACHE 2 : MONTER VESS R2600 EN RACK

Précaution

* Ne pas installer de disque dur avant d’avoir solidement installé dans le rack

l’unité.

* Au moins deux personnes sont nécessaires pour soulever, placer et fixer en

toute sécurité l'unité Vess R2600 ou Vess J2600 dans un système en rack.

* Ne pas soulever ou déplacer l'unité Vess R2600 ou Vess J2600 par les

poignées, les alimentations ou les unités de contrôle. Maintenez le sous­système lui-même.

* Ne pas installer l'unité de Vess R2600 ou Vess J2600 dans un rack sans rails

pour soutenir le sous-système.

* Seul un technicien qualifié qui est familier avec la procédure d'installation

devrait monter et installer l'unité de Vess R2600 ou Vess J2600.

* Monter les rails pour rack à l'aide des vis appropriées et les bons écrous, bien

serrés, à chaque extrémité du rail.
* Ne chargez pas les rails, sauf si ils sont installés avec des vis comme indiqué.
* Les rails disponibles pour le PROMISE Vess R2600 ou Vess J2600 sont

conçus pour supporter de façon sécuritaire cette unité PROMISE Vess R2600

ou Vess J2600 lorsqu’elle est correctement installée. Tout chargement

supplémentaire sur les rails est au risque du client.
* PROMISE Technology, Inc ne peut garantir que les rails de montage

soutiendront votre unité PROMISE Vess R2600 ou Vess J2600 sauf si vous

les installez en suivant les instructions.

Remarque

Afin d'alléger le boîtier Vess R2600 ou Vess J2600, vous pouvez supprimer les
alimentations. Replacer ces alimentations après que l'unité Vess R2600 ou Vess
J2600 soit montée dans le rack.

Les instructions suivantes s'appliquent aux gammes Vess R2600 et Vess J2600.

Les Vess R2600 ou Vess J2600 s’installent en rack à l'aide des rails de montage fournis avec

l'appareil.

88

Pour installer le sous-système Vess R2600 ou Vess J2600 dans un rack avec les rails de montage

Étiquette avant
gauche

Étiquette avant droite

Écrou de l'extrémité
avant de chaque rail

Les broches de guidage des rails sont

alignées avec les trous dans le

fournis :

1. Vérifier l'ajustement des rails de montage dans votre système de rack.

2. Ajuster la longueur des rails de montage en fonction des besoins.

• Le rail arrière glisse à l'intérieur du rail avant. La moitié des rails est rivetée et il ne faut pas
utiliser de vis de réglage.

• Les extrémités avant gauche et avant droit de la fin des rails sont indiquées.

• Assurez-vous que le support de rail avant est sur le fond vers l'intérieur.

Figure 8: Installation des rails dans le rack

• Toutes les extrémités des rails, avant et arrière, s’attachent à l'extérieur des montants de la
baie.

• Les broches de guidage des rails sont alignées avec les trous dans le montant de la baie.

• Utilisez les vis de fixation et les écrous de votre système de rack. Serrez les vis et écrous

selon les instructions de votre système de rack.

89

Attacher les extrémités des

rails sur le côté extérieur des

postes avant et arrière

Supports

Sous-système Vess R2600 (ou

Vess J2600)

Rails installés et

serrés

Figure 9 : la fin du rail s’accroche à l'extérieur de chaque poste

3. Placez le Vess R2600 ou Vess J2600 sur les rails.

• Au moins deux personnes sont nécessaires pour soulever en toute sécurité le sous­système.

• Soulevez le Vess R2600 ou se Vess J2600. Ne soulevez pas le sous-système par ses
crochets.

Figure 10 : Mise en place du sous-système sur les rails du rack

90

Vis et écrous

attachent le Vess

R2600 aux montants

du rack

Montant de la baie verticale

Poignées de montage en
rack en dehors du
montant

Les rails de montage se
mettent en dehors du
montant de la baie

4. Fixez le Vess R2600 ou Vess J2600 au rack.

• L'unité se fixe sur les montants de la baie à l'aide des vis et écrous fournis.
Une vis de chaque côté, dans le trou supérieur seulement.

• Utilisez les vis de fixation et des écrous livrés avec le Vess R2600 ou Vess J2600.

Figure 11 : sécuriser le rack

Figure 12 : Sous-système installé dans un rack

91

TACHE 3 : INSTALLATION DE LECTEURS DE DISQUE

Les sous-systèmes Vess R2600 et unités d'extension Vess J2600 sont compatibles avec :

• Disques durs SAS

• Les disques durs SATA (nécessitent un adaptateur supplémentaire installée en usine voir

les figures 15 et 16 ci-dessous)

• Disques durs 3,5 pouces

• Disques durs 2,5 pouces

Pour obtenir la liste des disques physiques, téléchargez la dernière liste de compatibilité sur le site

Web du support PROMISE.

NUMÉROTATION DES DISQUES

Vous pouvez installer n'importe quel disque dur qualifié dans n'importe quel emplacement du
boîtier. Le diagramme ci-dessous montre comment les disques sont numérotées à la fois sur le
Vess R2600 et Vess J2600.

La numérotation se reflète dans la WebPAM PROe et les interfaces utilisateur CLU.

Figure 13 : numérotation des disques dans un 16 baies (Vess R2600 et Vess J2600)

Installez tous les supports de disques dans le boîtier afin d'assurer une ventilation adéquate, même
si vous ne remplissez pas tous les supports avec des disques.

92

Précaution

Vess R2600 et Vess J2600 sont compatibles avec l’échange des disques

à chaud. Pour éviter un risque de choc électrique, ne retirez pas plus
d'un charriot à la fois.

INSTALLER VOS DISQUES

Les instructions ci-dessous s'appliquent à tous les types de supports de disque destinés à être
utilisés avec le Vess R2600 ou Vess J2600. Veuillez noter que les disques durs SATA nécessitent
des adaptateurs additionnels SAS vers SATA pour fonctionner correctement dans les modèles de
contrôleurs RAID doubles. Si vous avez l'intention d'utiliser les disques durs SATA, assurez-vous
que les supports de disque sont bien fournis avec l'appareil. Voir les figures 14 et 15 pour des
exemples de supports de disque pour les disques durs SATA.

1. Enlever un support de disque.

2. Posez soigneusement le disque dans le support à l'avant, de sorte que les trous de vis sur
les côtés s’alignent.

3. Insérez les vis dans les trous du support de lecteur et des côtés du lecteur de disque.

Installez uniquement les vis fraisées, fournies avec le Vess J2600.

• Installez quatre vis par lecteur de disque.

• Serrez chaque vis. Prenez soin de ne pas trop serrer.

4. Replacez le support de lecteur dans le boîtier du Vess J2600.

Répétez les étapes 1 à 3 jusqu’à ce que tous les lecteurs de disque soient installés.

Figure 14 : disque SAS monté dans son charriot

93

Utilisez l'adaptateur Blackjack pour les disques SATA 6 Gbs et l'adaptateur AAMUX pour les

Figure 15 : disque SATA monté dans son charriot avec adaptateur Blackjack

Figure 16 : disque SATA monté dans son charriot avec adaptateur AAMUX

Niveau

Nombre de disques

Niveau

Nombre de disques

RAID 0

1 ou plus

RAID 6

4 à 32*

RAID 1

2 seulement

RAID 10

4 ou plus **

RAID 1E

2 ou plus

RAID 30

6 ou plus

RAID 3

3 à 32*

RAID 50

6 ou plus

RAID 5

3 à 32*

RAID 60

8 ou plus

* Une unité d'extension JBOD peut être nécessaire.

** Doit être un nombre pair de disques.

disques SATA 3 Gbs.

Nombre de disques requis

Le tableau ci-dessous montre le nombre de disques requis pour chaque niveau RAID

94

Important

Pour une liste des adaptateurs de bus hôte FC, interrupteurs et SFP compatibles,
téléchargez la dernière liste de compatibilité sur le site Web du support PROMISE:

http://www.promise.com/support/

Vess R2600 ne prend pas en charge plusieurs sous-systèmes RAID en cascade.
Cela est prévu pour une future version.

Port d’extension

SAS

Port de gestion

réseau

Port gestion

console

Ports données 1 G

1 2 3 4

Ports FC (données)

1 2

TACHE 4 : GESTION DES CONNEXIONS

Cette section explique comment établir une connexion de gestion vers le sous-système Vess
R2600. Il y a deux méthodes pour établir une connexion de gestion vers le Vess R2600. Le
système Vess J2600 est géré par un sous-système Vess R2600 qui est attaché par un lien
d'extension SAS.

VOIE RESÉAU DE CONNEXION DE GESTION (ETHERNET)

Le contrôleur VessRAID dispose d'un (1) connecteur Ethernet via port RJ-45 pour la gestion.

Voir page 95 pour des illustrations des interfaces contrôleur.

Pour établir la connexion :

1. Fixez une extrémité d'un câble Ethernet au connecteur réseau ou NIC standard dans le
PC hôte.

Branchez l'autre extrémité du câble Ethernet à l'un des ports sur le commutateur réseau

standard.

2. Fixez une extrémité d'un câble Ethernet à l'un des ports sur le commutateur réseau
standard.

Branchez l'autre extrémité du câble Ethernet au port de gestion du sous-système Vess

R2600.

Si vous disposez de plusieurs sous-systèmes Vess R2600, PC hôte ou serveurs, répétez

les étapes 1 et 2 tel que requis.

Figure 17 : Vess R2600fi ports de gestion et données contrôleur

95

Figure 18: port du contrôleur gestion et données du Vess R2600ti

Port d’extension

SAS

Port de gestion

réseau

Port gestion

console

Ports données 1 G

1 2 3 4

Ports 10Gb (données)

5 6

Port gestion console
(utilisé pour le diagnostic, les JBOD
sont gérés par une unité Vess R2600
connectée grâce à l’extension SAS)

Ports données SAS

1 2

Port d’extension

SAS

Port de gestion

réseau

Port gestion

console

Ports données 1 G

1 2 3 4

Ports 10Gb SPF+

(données)

5 6

Figure 19: port du contrôleur gestion et données du Vess R2600xi

Figure 20 : port du contrôleur gestion et données du Vess J2600s

96

CHEMIN DE CONNEXION SÉRIE DE GESTION

Le port série (RJ-11)

Vess R2600 dispose d'une interface en ligne de commande (CLI) pour gérer l'ensemble de ses
fonctions. Un sous-ensemble de la CLI est l'utilitaire de ligne de commande (CLU), une interface
utilisateur qui gère votre Vess R2600 via un programme d'émulation de terminal, comme Microsoft
HyperTerminal.

La communication série permet à l'émulation de terminal sur votre PC hôte ou serveur d’accéder à

l'interface de commande Vess R2600 en ligne (CLI) pour configurer une connexion réseau. Le
carton du Vess R2600 inclut un câble série RJ11 vers DB9 pour chaque contrôleur.

Figure 21 : connecteur série

Pour configurer une connexion par câble série :

1. Attachez l'extrémité RJ11 du câble de données série à la prise RJ11 série sur l'un des

contrôleurs RAID.

2. Attachez l'extrémité DB9 du câble de données série à un port série sur le PC hôte ou un

serveur.

97

Connexion d'un SAN Fibre Channel

Un réseau SAN Fibre Channel utilisant le contrôleur R2600fi Vess nécessite les éléments suivants :

• Une carte FC HBA dans chaque PC hôte ou serveur

• Un émetteur-récepteur SFP pour chaque port FC connectés sur le sous-système

• Un commutateur FC

• Un commutateur réseau

• Un câblage FC (LC / LC 62,5/125μm MMF)

Pour les autres connexions FC telles que les Direct Attached Storage (DAS), veuillez vous référer
au manuel du produit.

Figure 22 : Gestion et connexions de données FC sur R2600fi

CHEMIN DE DONNÉES FC

Pour établir le chemin de données :

1. Branchez les câbles FC entre au moins un port de données FC de chaque contrôleur RAID

et le commutateur FC.

2. Branchez les câbles FC entre le commutateur FC et les cartes FC HBA à la fois sur les PC

hôtes et sur les serveurs.
Si vous avez plusieurs sous-systèmes Vess R2600, répétez les étapes 1 et 2 au besoin.

98
