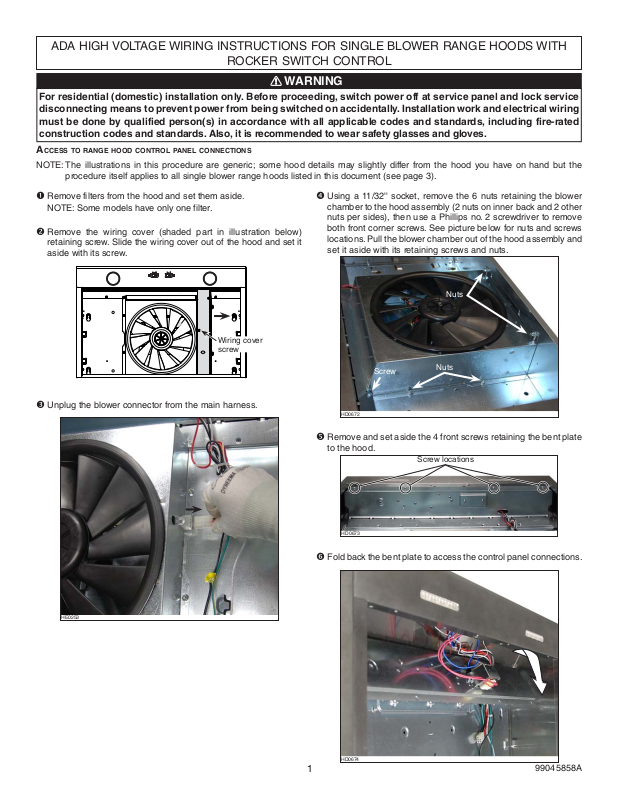

ADA HIGH VOLTAGE WIRING INSTRUCTIONS FOR SINGLE BLOWER RANGE HOODS WITH
!
ROCKER SWITCH CONTROL
WARNING
For residential (domestic) installation only. Before proceeding, switch power off at service panel and lock service
disconnecting means to prevent power from being switched on accidentally. Installation work and electrical wiring
must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated
construction codes and standards. Also, it is recommended to wear safety glasses and gloves.

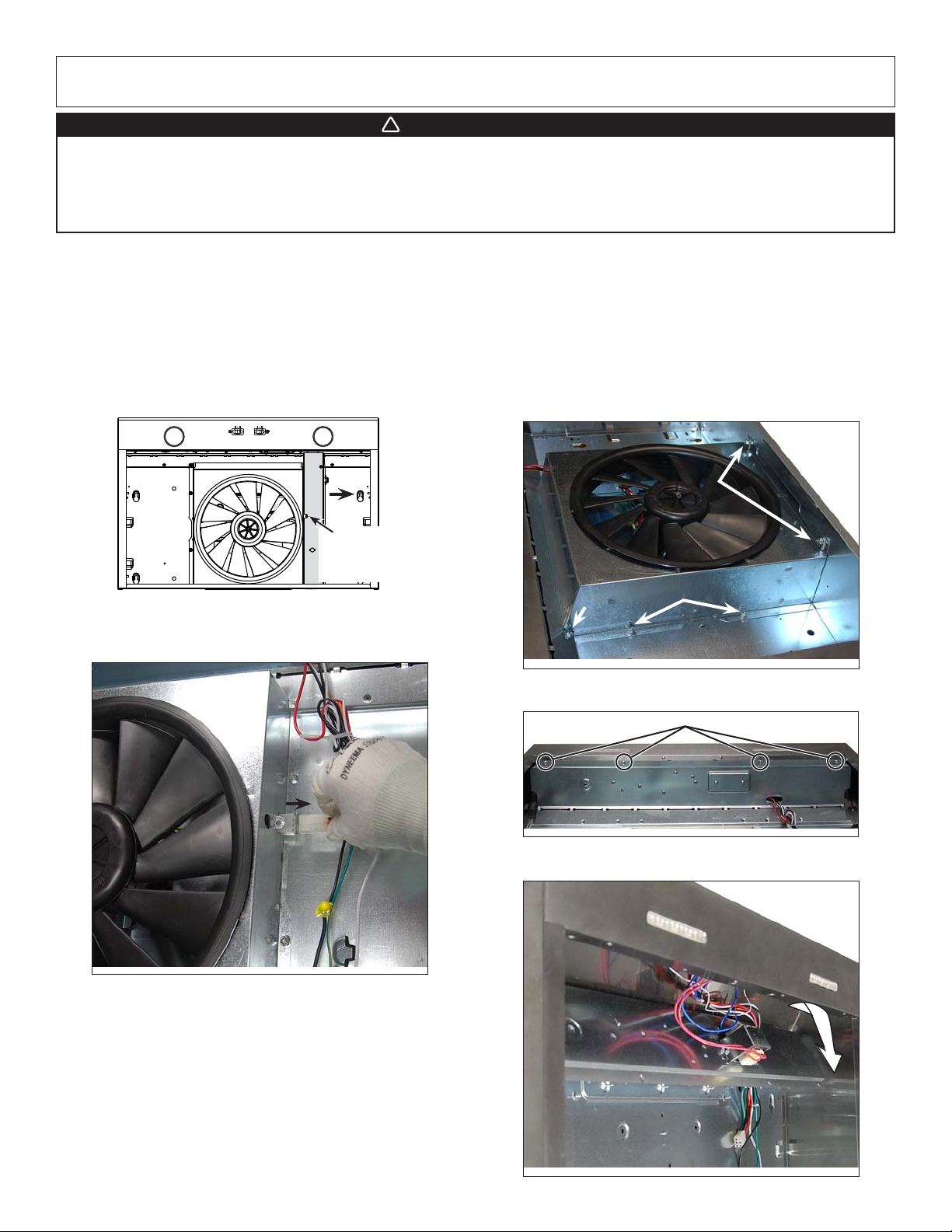

ACCESS TO RANGE HOOD CONTROL PANEL CONNECTIONS
NOTE: The illustrations in this procedure are generic; some hood details may slightly differ from the hood you have on hand but the
procedure itself applies to all single blower range hoods listed in this document (see page 3).
Remove filters from the hood and set them aside.
NOTE: Some models have only one filter.
Remove the wiring cover (shaded part in illustration below)
retaining screw. Slide the wiring cover out of the hood and set it
aside with its screw.
Wiring cover
screw
Unplug the blower connector from the main harness.
Using a 11/32'' socket, remove the 6 nuts retaining the blower
chamber to the hood assembly (2 nuts on inner back and 2 other
nuts per sides), then use a Phillips no. 2 screwdriver to remove
both front corner screws. See picture below for nuts and screws
locations. Pull the blower chamber out of the hood assembly and
set it aside with its retaining screws and nuts.
Nuts
Screw
HD0672
Nuts
Remove and set aside the 4 front screws retaining the bent plate
to the hood.
Screw locations
HD0673
Fold back the bent plate to access the control panel connections.
HE0253
HD0674
1
99045858A
CAUTION
TO HOOD
2-ROCKER
SWITCH
WHITE
GROUND
14/3 CABLE
RED
(motor)
BLACK
(lights)
GROUND
WHITE
WHITE
120 VAC
LINE IN
TO HOOD
14/3 CABLE
BLACK
2-ROCKER
SWITCH
RED
(motor)
BLACK
(lights)
Use standard switches that are rated 120 VAC, 15 A. Only use wires suitable for at least 90C (194F). Ensure the
wires are reliably routed away from the halogen lights (if present).
To suit your needs, there are 2 ways to wire a 2-rocker switch control to these range hoods: 120 VAC power cable entering the range hood
or 120 VAC power cable entering the switch box.

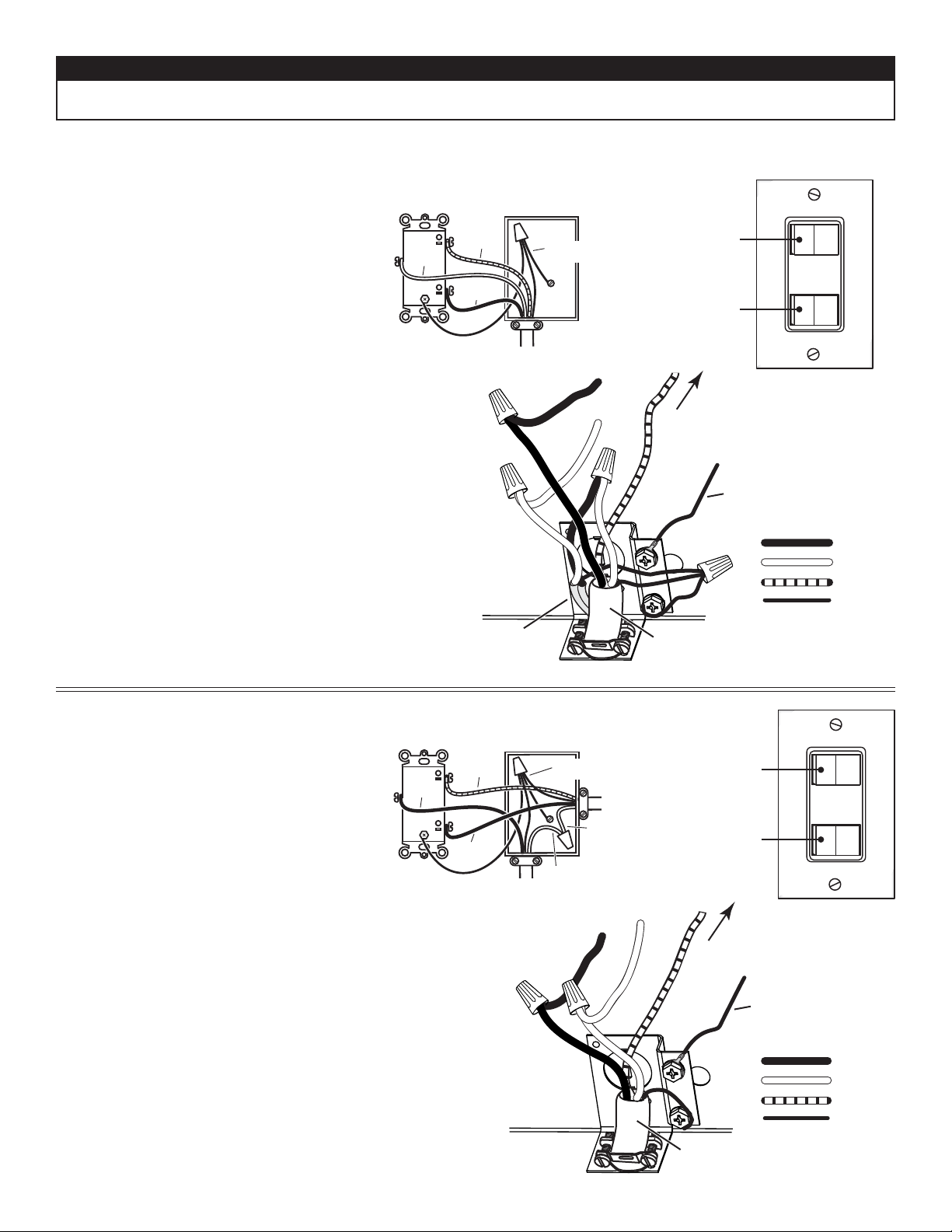

120 VAC POWER CABLE ENTERING THE HOOD
Install a 2-rocker switch at a convenient place for the
user. Use a 14/3 cable to wire it to the range hood
(see diagram at right).
NOTE: The code requires both ends of the WHITE
wire insulation to be colored; use a permanent
marker.
NOTE: Allow enough length of 14/3 cable to perform the RED wire
connection in the hood nose.
Insert the 14/3 cable along with the 14/2 house wiring cable in the
hood through an UL approved wire clamp, suitable for 2 cables.
Add a GROUND wire and connect one of its end to the GREEN
ground screw. Use an appropriate wire nut to connect the other
end of the added GROUND wire with the ground wire coming
from the 14/3 cable and the ground wire coming from 14/2 house
wiring cable.
Connect BLACK wire from house wiring to WHITE wire from
14/3 cable using an appropriate wire nut.
Connect BLACK wire from 14/3 cable to BLACK wire from range
hood wiring using an appropriate wire nut.
Connect WHITE wire from house wiring to WHITE wire range
hood wiring using an appropriate wire nut.
Run RED wire from 14/3 cable through bend plate wiring opening
for hood control connection. See next page for RED wire
connection.
3
4
120 VAC
HOUSE WIRING
Motor switch
Light switch
2
14/3 CABLE
5
TO CONTROL PANEL
MOTOR
GROUND
WIRE
1
BLACK
WHITE
RED
GROUND
120 VAC POWER CABLE ENTERING THE SWITCH
Install a 2-rocker switch at a convenient place for the
user. Feed the switch box with 120 VAC house wiring
and use a 14/3 cable to wire it to the range hood (see
diagram at right).
NOTE: Allow enough length of 14/3 cable to perform the RED wire
connection in the hood nose.
Insert the 14/3 cable in the hood through an UL approved wire
clamp. Connect ground wire to the GREEN ground screw.
Connect WHITE wire from 14/3 cable to WHITE wire from range
hood wiring using an appropriate wire nut.
Connect BLACK wire from 14/3 cable to BLACK wire from range
hood wiring using an appropriate wire nut.
Run RED wire from 14/3 cable through bend plate wiring opening for
hood control connection. See next page for RED wire connection.
2
3
2
Motor switch
Light switch
4
TO CONTROL PANEL
1
14/3 CABLE
MOTOR
GROUND
WIRE
BLACK
WHITE
RED
GROUND

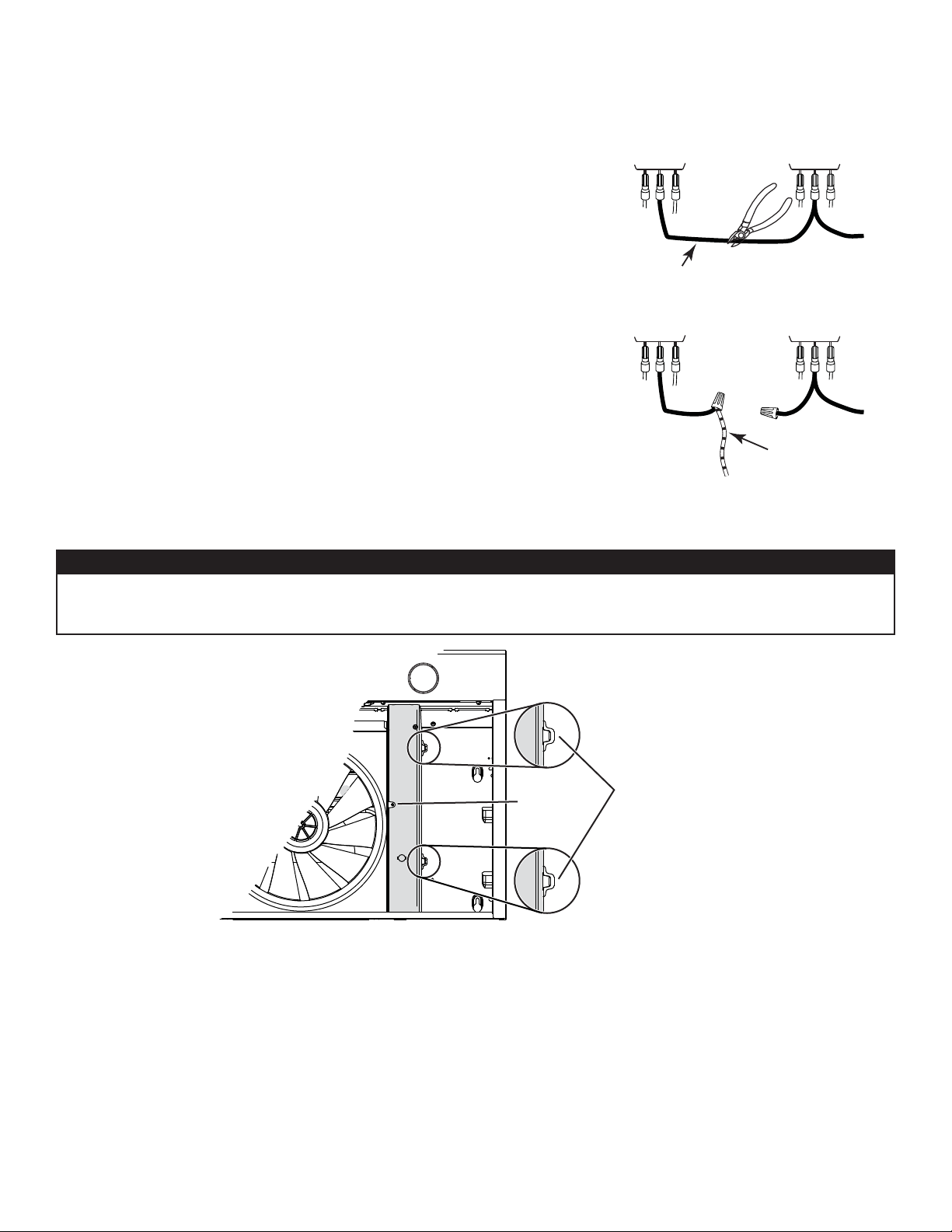

RED WIRE CONNECTION
NOTE: The light switch in the range hood rocker switch controls differs from one model to another; some light switches have 2 terminals
while others have 3 terminals. The illustrations below apply to both light switch models.
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
A Cut the BLACK wire that is connected to motor switch and light switch.
A
BLACK WIRE
MOTOR SWITCH
TERMINALS
LIGHT SWITCH
TERMINALS
B Cap off the BLACK wire connected to the light switch terminal. Connect the RED
wire from 14/3 cable to the BLACK wire from the motor switch, using an appropriate
wire nut.
Once all the connections are done, finalize the installation by reversing steps to on first page.
NOTE: Be careful while reinstalling the wiring cover to the hood.
B
RED WIRE
FROM 14/3 CABLE
CAUTION
Ensure both tabs on inner top of hood are engaged in their corresponding slots in wiring cover. Also, take care not
to pinch wires while reinstalling wiring cover.
TABS ON INNER
TOP OF HOOD
SCREW
ENGAGED IN
WIRING COVER
SLOTS.
THIS PROCEDURE APPLIES TO THE FOLLOWING RANGE HOOD SERIES
Broan Series: BCS3, BCSD, BCSEK, BKSA, BKSF, BNSC, BQSEN, BQSJ, CLSC, CRSA and CRSF
NuTone Series: AHSA, AVSF, NCS3, NCSEK, NKSA and NQSEN
Venmar Chef Series: VCQSEN
Venmar Bistro Series: VBNSA
3
INSTRUCTIONS DE CÂBLAGE HAUTE TENSION ENTRE LES HOTTES À VENTILATEUR SIMPLE
!
AVEC INTERRUPTEURS À BASCULE ET UNE COMMANDE MURALE
AVERTISSEMENT
Uniquement pour une installation résidentielle (domestique). Avant de commencer, coupez le courant au panneau
d’alimentation et verrouillez-en l’accès afin d’éviter sa remise en marche accidentelle. Les travaux d’installation
et de raccordement électrique doivent être effectués par une personne qualifiée, conformément aux codes et aux
standards de construction, incluant ceux concernant la protection contre les incendies. Aussi, il est recommandé
de porter des lunettes et des gants de sécurité.

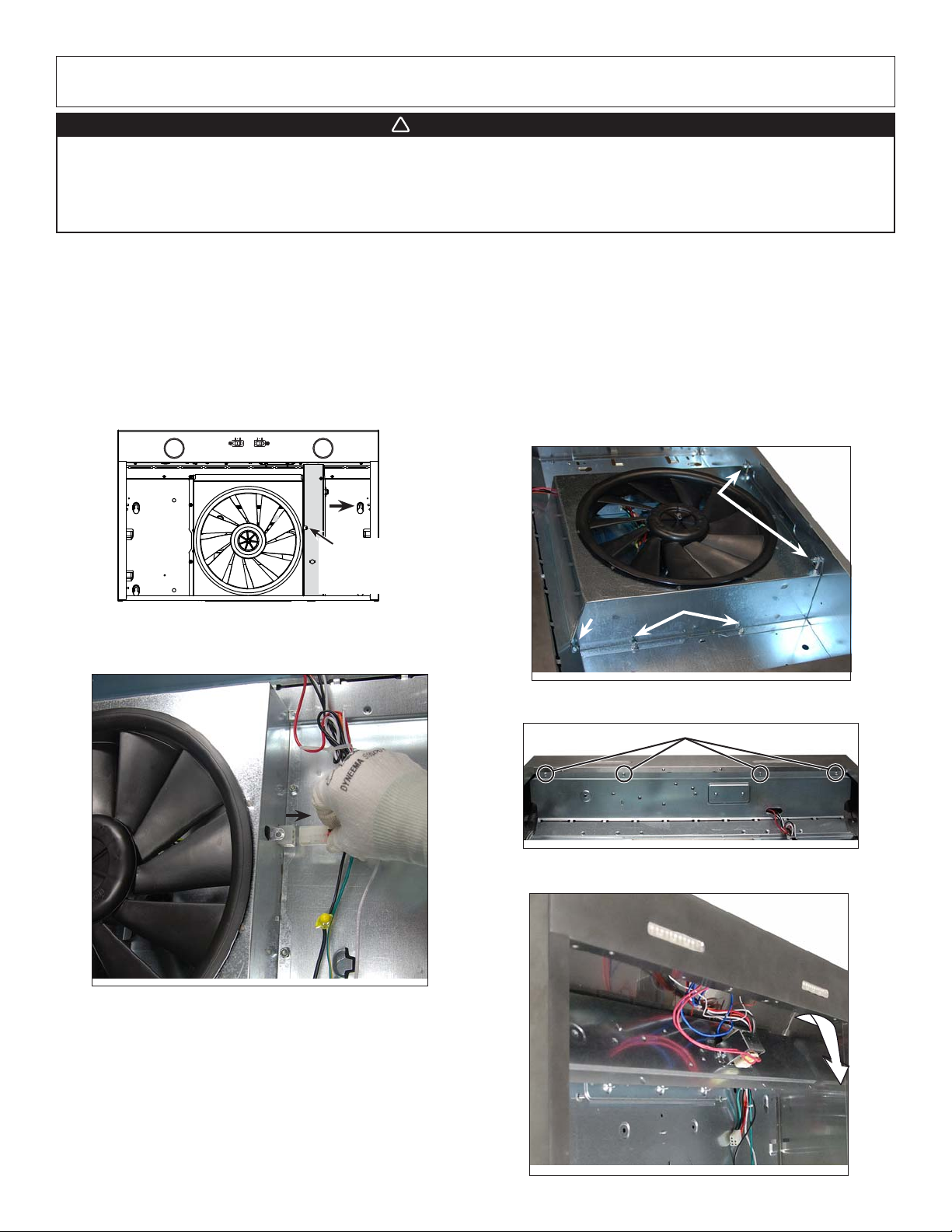

ACCÈS AUX CONNEXIONS DU PANNEAU DE COMMANDE
NOTE : Les illustrations de cette procédure sont génériques; certains détails peuvent différer légèrement de la hotte que vous avez en
main, cependant cette procédure s'applique à toutes les hottes à ventilateur simple citées dans ce document (voir page 6).
Retirer les deux filtres de la hotte et les mettre de côté.
NOTE : Certains modèles n’ont qu’un seul filtre.
Retirer la vis de retenue du couvercle du compartiment électrique
(en gris dans l’illustration ci-dessous). Glisser le couvercle hors
de la hotte et le mettre de côté avec sa vis.
Vis du
couvercle du
compartiment
électrique
Débrancher le connecteur du ventilateur du faisceau électrique
principal.
À l’aide d’une douille de 11/32 po, retirer les 6 écrous retenant
le caisson du ventilateur à la hotte (2 écrous au dos intérieur de
la hotte et 2 autres écrous par côtés), puis utiliser un tournevis
Phillips n° 2 pour retirer les 2 vis des coins avant. Voir la photo cidessous pour l’emplacement des écrous et des vis. Soulever le
caisson du ventilateur hors de la hotte et le mettre de côté avec
ses vis et écrous.
Écrous
Vis
HD0672
Écrous
Retirer et mettre de côté les 4 vis avant retenant la plaque pliée à
la hotte.
Emplacement des vis
HD0673
Plier vers l’arrière la plaque pliée afin d’accéder au dessous du
panneau de contrôle.
HE0253
4
HD0674
ATTENTION
VERS LA HOTTE
INTERRUPTEUR
DOUBLE
BLANC
MISE À
LA TERRE
CÂBLE 14/3
ROUGE
(moteur)
NOIR
(éclairage)
E
MISE À
LA TERRE
BLANC
BLANC
120 VCA
VERS LA HOTTE
CÂBLE 14/3
NOIR
INTERRUPTEUR
DOUBLE
NOIR
(éclairage)
ROUGE
(moteur)
Utiliser des interrupteurs standards d’une capacité de 120 VCA, 15 A. Utilisez des fils pouvant supporter une
température d’au moins 90C (194F). S’assurer que les fils sont placés loin des ampoules halogènes (si présentes).
Pour répondre à vos besoins, il existe 2 façons de raccorder un interrupteur double à ces hottes : lorsque le câble électrique de 120 VCA
alimente la hotte ou lorsque le câble électrique de 120 VCA alimente l’interrupteur double.

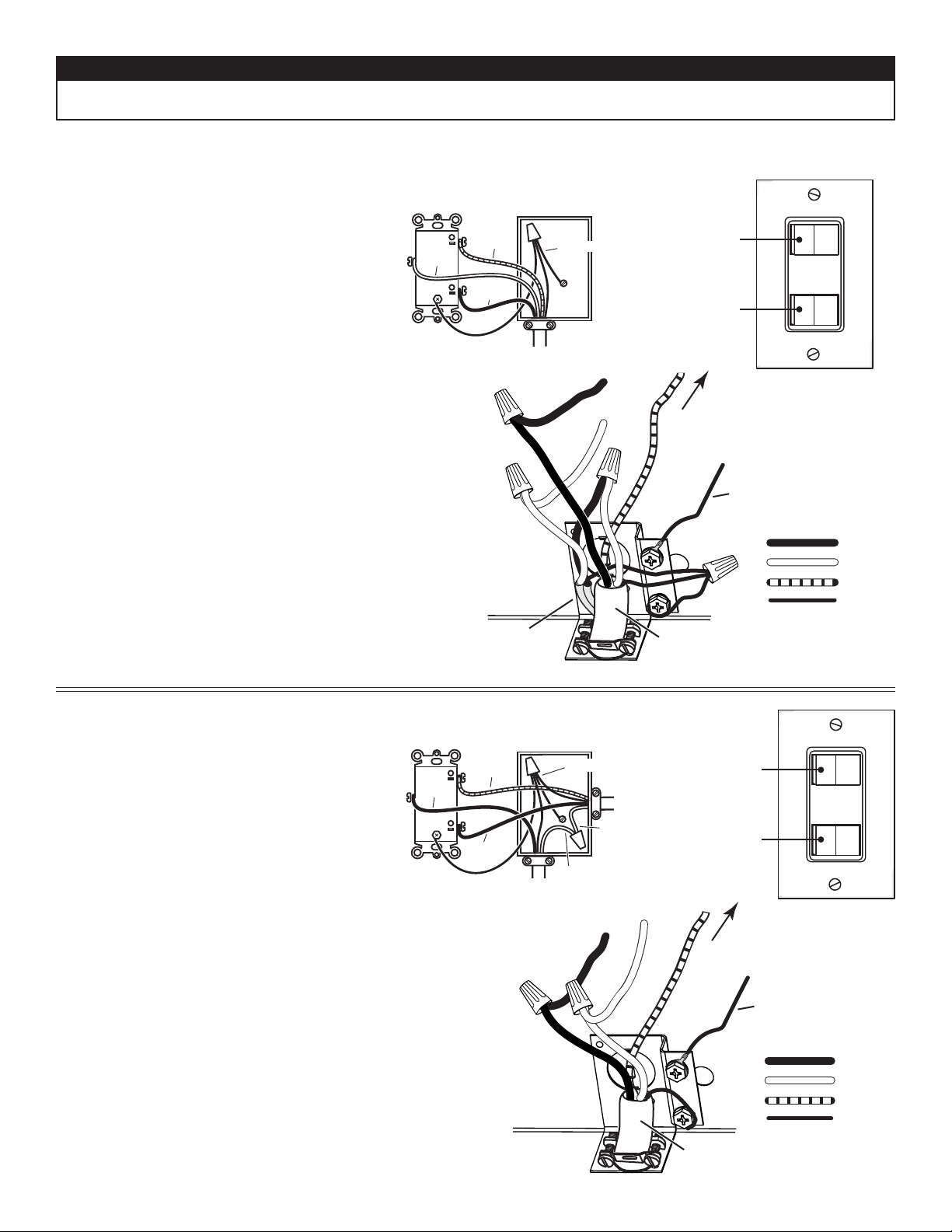

CÂBLE ÉLECTRIQUE DE 120 VCA
ALIMENTANT LA HOTTE
Installer un interrupteur double à un emplacement
pratique pour l’utilisateur. Utiliser un câble 14/3 pour
le raccorder à la hotte (voir le diagramme de droite).
NOTE : Le code exige de colorer les deux extrémités
de la gaine du fil BLANC; utiliser un marqueur
permanent.
NOTE : Prévoir une longueur adéquate de câble 14/3 pour
réaliser la connexion du fil ROUGE à l’avant de la hotte.
Insérer le câble 14/3 avec le câble d’alimentation domestique 14/2
dans la hotte à travers un passe-fils approuvé UL, convenant à
2 câbles. Ajouter un fil de MISE À LA TERRE et connecter une
de ses extrémités à la vis VERTE de mise à la terre. Utiliser un
capuchon de connexion approprié pour connecter l’autre bout du
fil de MISE À LA TERRE avec celui provenant du câble 14/3 et
celui du câble d’alimentation électrique domestique 14/2.
Utiliser un capuchon de connexion approprié pour connecter le fil
NOIR du câble d’alimentation domestique au fil BLANC du câble14/3.
Utiliser un capuchon de connexion approprié pour connecter le
fil NOIR du câble 14/3 au fil NOIR de la hotte.
Utiliser un capuchon de connexion approprié pour connecter le fil
BLANC du câble d’alimentation domestique au fil BLANC de la hotte.
Passer le fil ROUGE du câble 14/3 à travers l’ouverture pour les
fils de la plaque pliée pour la connexion à la commande de la
hotte. Voir en page suivante pour la connexion du fil ROUGE.
3
4
ALIMENTATION
DOMESTIQUE
120 VCA
2
Interrupteur
du moteur
Interrupteur
d’éclairage
5
VERS LA COMMANDE
DE LA HOTTE
1
CÂBLE 14/3
FIL DE MISE À LA TERRE
DU MOTEUR
NOIR
BLANC
ROUGE
MISE À
LA TERR
CÂBLE ÉLECTRIQUE DE 120 VCA
ALIMENTANT L’INTERRUPTEUR
Installer un interrupteur double à un emplacement
pratique pour l’utilisateur. Brancher l’interrupteur
à l’alimentation domestique de 120 VCA et utiliser
un câble 14/3 pour le connecter à la hotte (voir le
diagramme de droite).
NOTE : Prévoir une longueur adéquate de câble 14/3 pour réaliser la
Insérer le câble 14/3 dans la hotte à travers un passe-fils approuvé UL.
Utiliser un capuchon de connexion approprié pour connecter le fil
Utiliser un capuchon de connexion approprié pour connecter le fil
Passer le fil ROUGE du câble 14/3 à travers l’ouverture pour les fils
connexion du fil ROUGE à l’avant de la hotte.
Connecter le fil de MISE À LA TERRE à la vis VERTE de mise à
la terre.
BLANC du câble 14/3 au fil BLANC de la hotte.
NOIR du câble 14/3 au fil NOIR de la hotte.
de la plaque pliée pour la connexion à la commande de la hotte. Voir
en page suivante pour la connexion du fil ROUGE.
Interrupteur
du moteur
Interrupteur
d’éclairage
4
VERS LA COMMANDE
DE LA HOTTE
3
2
1
CÂBLE 14/3
5
FIL DE MISE À LA TERRE
DU MOTEUR
NOIR
BLANC
ROUGE
MISE À
LA TERRE
CONNEXION DU FIL ROUGE
NOTE : L’interrupteur à bascule de l’éclairage de la hotte diffère d’un modèle à un autre; certains ont 2 bornes tandis que d’autres en
ont 3. Les illustrations ci-dessous conviennent aux deux modèles d’interrupteur d’éclairage.
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
A Couper le fil NOIR reliant l’interrupteur du moteur à celui de l’éclairage.
A
FIL NOIR
BORNES DE
L’INTERRUPTEUR
DU MOTEUR
BORNES DE
L’INTERRUPTEUR
D’ÉCLAIRAGE
B Installer un capuchon sur le fil NOIR connecté à la borne de l’interrupteur
de l’éclairage. Connecter le fil ROUGE du câble 14/3 au fil NOIR provenant de
l’interrupteur du moteur, à l’aide d’un capuchon de connexion approprié.
B
FIL ROUGE
DU CÂBLE 14/3
Une fois toutes les connexions effectuées, terminer l’installation en inversant les étapes à de la page 4.
NOTE : Faire attention lors de la remise en place du couvercle du compartiment électrique dans la hotte.
ATTENTION
S’assurer que les deux languettes du dessus interne de la hotte sont engagées dans les fentes correspondantes
du couvercle du compartiment électrique. De plus, prendre garde de ne pas pincer les fi ls lors de la remise en
place du couvercle.
LANGUETTES
DU DESSUS
INTERNE DE
LA HOTTE
ENGAGÉES
VIS
DANS LES
FENTES DU
COUVERCLE DU
COMPARTIMENT
ÉLECTRIQUE.
CETTE PROCÉDURE S’APPLIQUE AUX HOTTES À VENTILATEUR SIMPLE SUIVANTES :
Séries Broan : BCS3, BCSD, BCSEK, BKSA, BKSF, BNSC, BQSEN, BQSJ, CLSC, CRSA et CRSF
Séries NuTone : AHSA, AVSF, NCS3, NCSEK, NKSA et NQSEN
Série Venmar Chef : VCQSEN
Série Venmar Bistro : VBNSA
6
INSTRUCCIONES DE CABLEADO DE ALTA TENSIÓN ENTRE CAMPANAS DE UN SOLO
!
VENTILADOR CON INTERRUPTOR OSCILANTE
ADVERTENCIA
Para instalación residencial (doméstica) solamente. Antes de continuar, apague la alimentación en el tablero de
servicio y bloquee los medios de desconexión para evitar que se conecte la corriente accidentalmente. Los trabajos
de instalación y el cableado eléctrico han de ser realizados por personas cualificadas, de conformidad con todos
los códigos y normas aplicables, incluyendo los códigos y normas de construcción contra incendios. Asimismo, se
aconseja llevar lentes y guantes de seguridad.
ACCESO A LAS CONEXIONES DEL TABLERO DE CONTROL DE LA CAMPANA
NOTA: Las ilustraciones de este procedimiento son genéricas; algunos detalles de la campana pueden ser ligeramente diferentes de la campana
que tenga delante, pero el procedimiento en sí se aplica a todas las campanas de un solo ventilador enumeradas en este documento
(véase la página 9).
Quite los filtros de la campana y póngalos a un lado
NOTA: Algunos modelos sólo tienen un filtro.
Retire el tornillo que sujeta la tapa del compartimento eléctrico
(parte sombreada de la ilustración de abajo). Deslice la tapa fuera
de la campana y póngala a un lado con el tornillo.
Utilice una llave de tubo de 11/32’’ para retirar las 6 tuercas que
sujetan la cámara del ventilador al conjunto de la campana (2 tuercas
en la parte trasera interior y 2 tuercas por lado); use luego un
destornillador Phillips no 2 para quitar los dos tornillos de las
esquinas delanteras. Véase en la imagen de abajo la ubicación de
las tuercas y los tornillos. Saque la cámara del ventilador desde
el conjunto de la campana y póngala a un lado con sus tornillos y
tuercas de sujeción.
Tuercas
Tornillo de
la tapa del
compartimento
eléctrico
Desenchufe el conector del ventilador del mazo de cables principal.
HE0253
Tornillo
HD0672
Tuercas
Retire y ponga a un lado los 4 tornillos delanteros que sujetan la
placa doblada a la campana.
Ubicaciones de los tornillos
HD0673
Doble hacia atrás la placa doblada para acceder a las conexiones
del tablero de control.
7
HD0674
PRECAUCIÓN
A LA CAMPANA
INTERRUPTOR
DOBLE
BLANCO
TIERRA
CABLE 14/3
ROJO
(motor)
NEGRO
(luces)
TIERRA
BLANCO
BLANCO
120 VCA
HACIA LA
CAMPANA
CABLE 14/3
NEGRO
INTERRUPTOR
DOBLE
NEGRO
(luces)
ROJO
(motor)
Utilice interruptores estándar de una capacidad de 120 VCA, 15 A. Utilice sólo hilos que resistan una temperatura de
al menos 90°C (194°F). Asegúrese de que los hilos estén colocados lejos de las bombillas halógenas (de haberlas).
Según sus necesidades, hay 2 maneras de conectar un interruptor oscilante doble a estas campanas: cuando el cable eléctrico de 120 VCA
alimenta la campana o cuando el cable eléctrico de 120 VCA alimenta el interruptor doble.
CABLE ELÉCTRICO DE 120 VCA
QUE ALIMENTA LA CAMPANA
Instale un interruptor oscilante doble en un lugar práctico
para el usuario. Utilice un cable 14/3 para conectarlo a la
campana (véase el diagrama de la derecha).
NOTA: El código exige que se han de colorear los dos
extremos de la funda del hilo BLANCO; utilice un
rotulador permanente.
NOTA: Prevea una longitud adecuada de cable 14/3 para
conectar el hilo ROJO en la parte delantera de la campana.
Introduzca el cable 14/3 con el cable de alimentación doméstica 14/2
en la campana a través de una abrazadera de hilos aprobada por
UL adecuada para 2 cables. Añada un hilo de TIERRA y conecte
uno de los extremos al tornillo VERDE de tierra. Use un capuchón de
conexión de hilos apropiado para conectar el otro extremo del hilo de
TIERRA con el hilo de tierra proveniente del cable 14/3 y con el hilo
del cable de alimentación eléctrica doméstica 14/2.
Conecte el hilo NEGRO del cable de alimentación doméstica con el
hilo BLANCO del cable 14/3 mediante un capuchón de conexión de
hilos adecuado.
Conecte el hilo NEGRO del cable 14/3 con el hilo NEGRO de la
campana mediante un capuchón de conexión de hilos adecuado.
Conecte el hilo BLANCO del cable de alimentación doméstica con el
hilo BLANCO de la campana mediante un capuchón de conexión de
hilos adecuado.
Pase el hilo ROJO del cable 14/3 a través de la abertura para los hilos
de la placa doblada para la conexión con el control de la campana.
Véase la página siguiente para la conexión del hilo ROJO.
3
4
ALIMENTACIÓN
DOMÉSTICA
120 VCA
2
CABLE 14/3
Interruptor
del motor
Interruptor
de la luz
5
HACIA EL CONTROL
DE LA CAMPANA
HILO DE TIERRA
DEL MOTOR
1
NEGRO
BLANCO
ROJO
TIERRA
CABLE ELÉCTRICO DE 120 VCA
QUE ALIMENTA EL INTERRUPTOR
Instale un interruptor oscilante doble en un lugar práctico
para el usuario. Conecte el interruptor con la alimentación
doméstica de 120 VCA y utilice un cable 14/3 para conectarlo
a la campana (véase el diagrama de la derecha).
NOTA: Prevea una longitud adecuada de cable 14/3 para conectar el hilo
ROJO en la parte delantera de la campana.
Introduzca el cable 14/3 en la campana a través de una abrazadera de
hilos aprobada por UL. Conecte el hilo de TIERRA al tornillo VERDE de
tierra.
Conecte el hilo BLANCO del cable 14/3 con el hilo BLANCO de la
campana mediante un capuchón de conexión de hilos adecuado.
Conecte el hilo NEGRO del cable 14/3 con el hilo NEGRO de la campana
mediante un capuchón de conexión de hilos adecuado.
Pase el hilo ROJO del cable 14/3 a través de la abertura para los hilos
de la placa doblada para la conexión con el control de la campana.
Véase la página siguiente para la conexión del hilo ROJO.
8
3
2
Interruptor
del motor
Interruptor
de la luz
4
HACIA EL CONTROL
DE LA CAMPANA
1
CABLE 14/3
HILO DE TIERRA
DEL MOTOR
NEGRO
BLANCO
ROJO
TIERRA
CONEXIÓN DEL HILO ROJO
NOTA: El interruptor oscilante de la luz de la campana cambia de un modelo a otro; algunos interruptores tienen 2 terminales mientras que otros
tienen 3. Las ilustraciones que aparecen a continuación se aplican a los dos modelos de interruptor de la luz.
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
A Corte el hilo NEGRO que conecta el interruptor del motor al interruptor de la luz.
A
HILO NEGRO
TERMINALES DEL
INTERRUPTOR
DEL MOTOR
TERMINALES DEL
INTERRUPTOR
DE LA LUZ
B Instale un capuchón sobre el hilo NEGRO conectado al terminal del interruptor de la luz.
Conecte el hilo ROJO del cable 14/3 con el hilo NEGRO procedente del interruptor del
motor mediante un capuchón de conexión de hilos adecuado.
B
HILO ROJO
DEL CABLE 14/3
Una vez hechas todas las conexiones, termine la instalación invirtiendo las etapas a de la página 7.
NOTA: Tenga cuidado al colocar en su lugar la tapa del compartimento eléctrico de la campana.
PRECAUCIÓN
Compruebe que ambas aletas de la parte superior interna de la campana se hayan introducido en sus ranuras
correspondientes en la tapa del compartimento eléctrico. Asimismo, procure que los hilos no queden pellizcados
al volver a colocar la tapa.
ALETAS DE LA PARTE
SUPERIOR INTERNA
DE LA CAMPANA
NTRODUCIDAS EN
TORNILLO
LAS RANURAS DE
LA TAPA DEL
COMPARTIMENTO
ELÉCTRICO.
ESTE PROCEDIMIENTO SE APLICA A LAS SIGUIENTES CAMPANAS CON UN SOLO VENTILADOR:
Series Broan: BCS3, BCSD, BCSEK, BKSA, BKSF, BNSC, BQSEN, BQSJ, CLSC, CRSA et CRSF
Series NuTone: AHSA, AVSF, NCS3, NCSEK, NKSA y NQSEN
Serie Venmar Chef: VCQSEN
Serie Venmar Bistro: VBNSA
9
Loading...
