GEBRUIKSAANWIJZING

RA

RA90 - 130
MAATWERK

1

NL

Elektrische aansluiting

- De dampkap is uitgerust met een netspanningskabel 3G1.5 en een zwarte stekker met aarding. (Deze

mag nooit ingekort of verlengd worden.) Gebruik steeds een stopcontact met aarding, model 10/16A met
pin en/of randaarding.

 Netspanning: tot 230 volt.

 Wisselstroom: 50/60Hz.

 Vermogen: 195W (MM versie)

 Bescherming: klasse 1.

- Het snoer moet, indien nodig, mechanisch beschermd worden.

- De damkap mag enkel op een reglementaire installatie gebruikt worden.

 België: A.R.E.I.
 Nederland: NEN 1010
 Duitsland: VDE 0100
 Frankrijk: NF C15-100
 Italië: CEI 64.8
 Andere lidstaten: HD 384.3.32 + 4.41 + 5.52 + 6.61

- Er dient een voldoende beveiliging tegen gevolgen van overstroom te worden voorzien
door de gebruiker.

2

NL

- Het apparaat moet worden aangesloten op een reglementaire TN of IT installatie, of voorzien
worden van een differentiaal- schakelaar van max. 0.3A. Maximum waarde zekering van het net
waarop de dampkap wordt aangesloten bedraagt 20A (EN60898, uitschakelcurve B of C)

Toegelaten gebruik

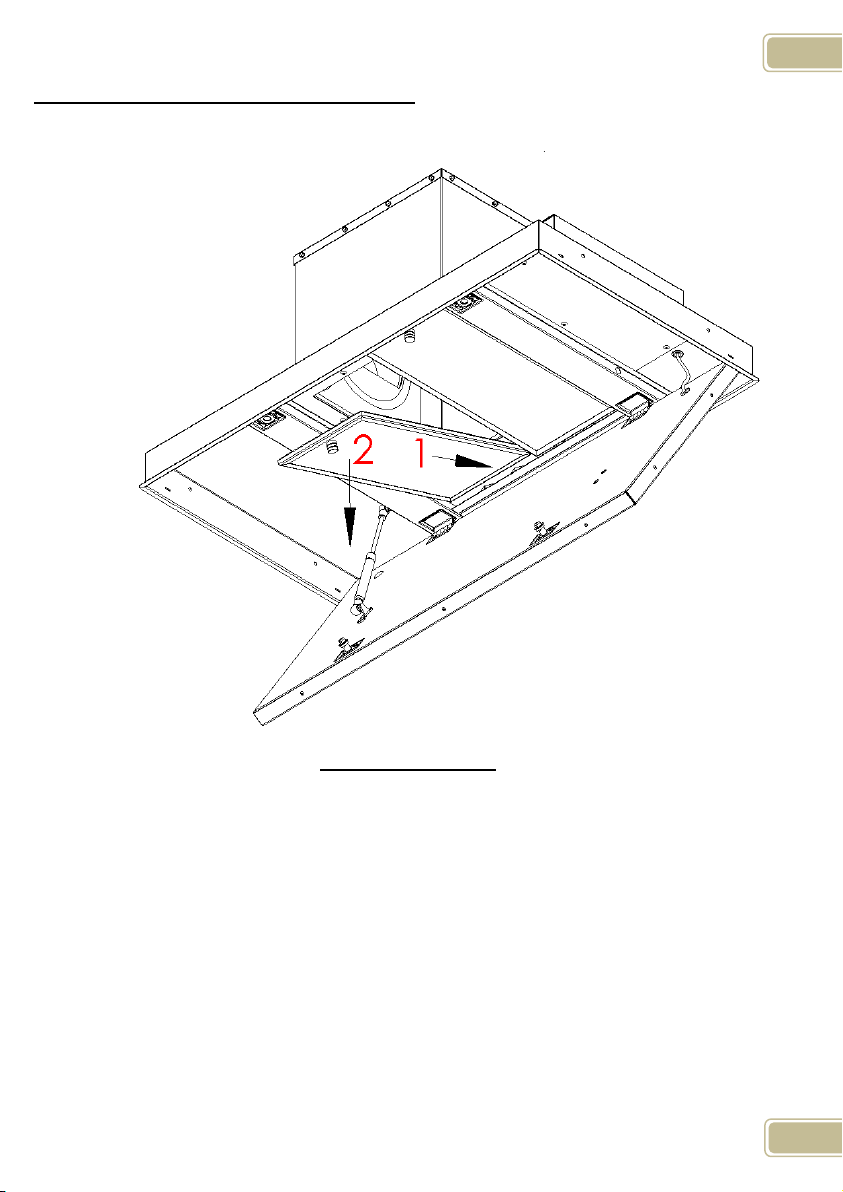

- De damkap mag niet gebruikt worden als de filters niet reglementair bevestigd zijn.

- De dampkap mag ook niet gebruikt worden indien de schouw-mond niet is verlengd met een
systeem van min. 1,5m lengte.

- De damkap mag niet gestart worden als niet alle afschermmiddelen op hun juiste plaats zijn
aangebracht.

- De dampkap mag nooit met water of een andere vloeistof bespoten worden.

- De dampkap mag nooit bedekt worden met brandbare of gemakkelijk ontvlambare
materialen.

- Er moet vermeden worden dat kinderen voorwerpen in de lamphouders of
filtercompartimenten kunnen steken.

- De dampkap is bedoeld om opgesteld te worden in residentiële of aanverwante
lokalen en gekenmerkt door invloeden volgens A.R.E.I. art. 19 - HD 384.3.32

De dampkap mag niet gebruikt worden in:

 Ruimten met explosiegevaar.

 Buiten.
 Lokalen met omgevingstemperaturen onder de 5° C.
 Lokalen waar hooggevoelige elektronische apparatuur is opgesteld.
 Ruimten waar corrosieve dampen of gassen aanwezig zijn.
 Ruimten waar sterke schokken en/of trillingen normaal zijn.

Gebruiksadvies

- Om een maximale afzuig van dampen en geurtjes te
garanderen zet U de dampkap voor U gaat koken enkele minuten aan, en laat U de dampkap na
het koken ook nog even aanstaan.

- U kunt de dampkap op de laagste stand zetten indien U het eten zacht laat stoven of wanneer U
eten bereidt waar weinig dampen bij ontstaan. Bij baken, braden of koken gebruikt U de midden­of hoogste stand.

3

NL

Belangerijk

! U mag nooit flamberen onder de dampkap !

- De aangezogen vlammen kunnen het vet, dat zich in de overigens brandveilige RVS filters

bevindt, doen ontvlammen. Vooral bij het frituren verhoogt het risico dat er brand kan ontstaan.
Alleen onder toezicht mag er onder de dampkap gefrituurd worden.

! Laat de dampkap nooit werken zonder filters !

Tips om een optimale afzuiging te verzekeren

- Plaats Uw kookpot zo dat de opwellende dampen binnen het aanzuigvlak van de dampkap

terecht komen.

- Vermijdt elke tocht boven het kookvlak.

- Hoe groot de keuken ook is, U houdt er best rekening mee dat er slechts zoveel kubieke meter lucht

door de dampkap kan als dat er lucht in de keuken aangevoerd wordt.

- Wanneer er geen of te weinig toevoer van lucht is mag er geen afdoende werking verwacht worden

van de dampkap. dit kan U verhelpen door een deur of venster op een kier te zetten, liefst van
binnenhuis uit.

! Kijk regelmatig de vetfilters na of deze niet te vuil zijn !

!(brandgevaar)!

Montage

- U dient rekening te houden met de afstand tussen de dampkap en het kookvlak; 60cm voor een

elektrisch kooktoestel en 70cm voor een gastoestel.

- Het is in ieder geval ten strengste verboden de dampkap boven het kookvlak te monteren op een afstand

kleiner dan 55cm.U loopt het risico dat de vetfilters vuur vatten!

Luchtafvoer

- Zorg voor voldoende ventilatie, vooral als er andere apparaten op hetzelfde moment de aanwezige

lucht uit de ruimte halen waarin ook de inbouwgroep hangt.

- Het is belangrijk dat U de afvoeraansluiting in acht neemt. Verklein de uitlaatsectie niet! VOOR ALLE

TYPES Ø150, TENZIJ MET EXTERNE MOTOR Ø150,Ø200 ofØ250

-De luchtafvoer mag niet door een afvoerbuis geleid worden die al gebruikt wordt voor de afvoer van

gassen of wasem die afkomstig is van apparaten die op een andere vorm werken dan elektriciteit.

- Plaats de kookplaat zo dicht mogelijk bij de afvoer en gebruik zo weinig mogelijk bochten. Op die

manier bereikt U de meest efficiënte afzuiging .

4

NL

! Hoe minder de afvoer geremd wordt hoe groter het debiet en

aldus het nuttige effect van Uw dampafvoer !

!De afvoerrooster of dakdoorgang moet voldoende doorlaat

geven!

- Gebruik bij een muurdoorlaat steeds een doorlaat met lamellen.

- Er mag geen water van buitenaf de

dampkap kunnen binnensijpelen.

5

NL

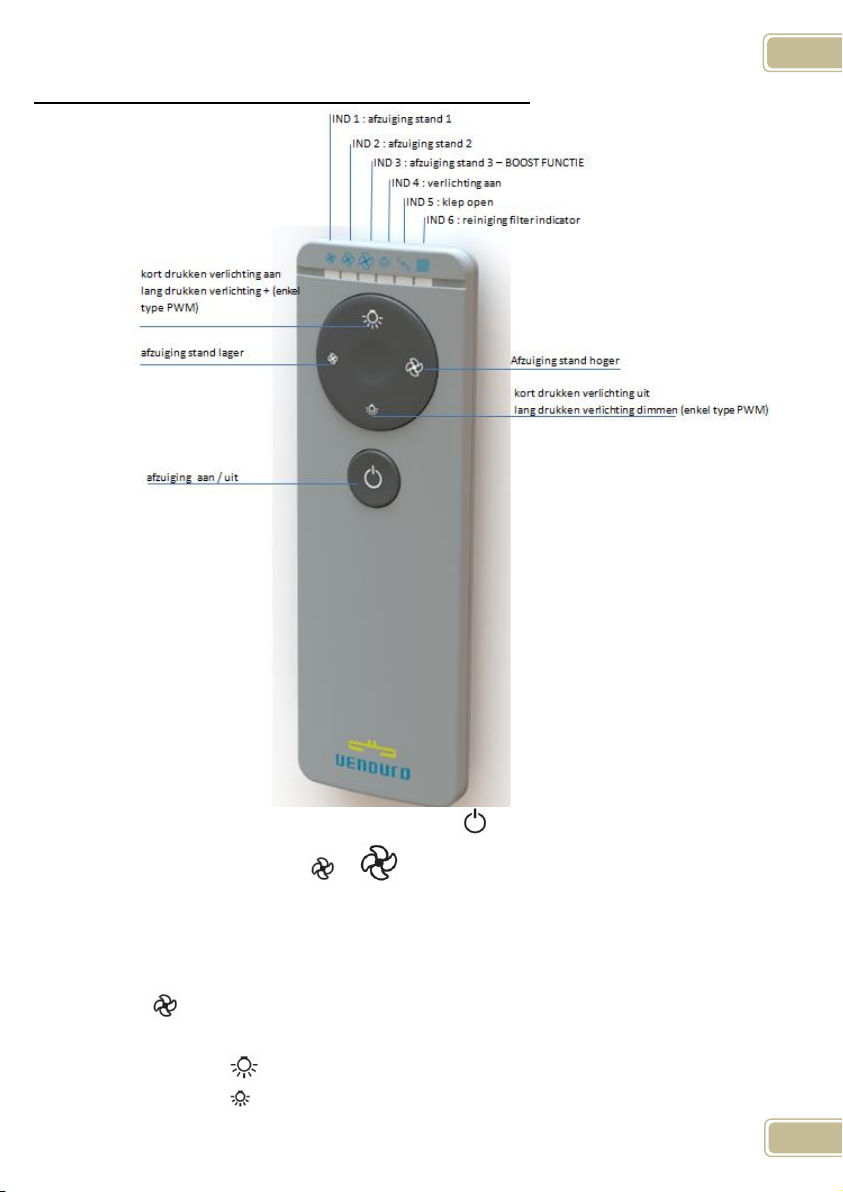

Functie van de afstandbediening A model

(Afhankelijk van model en optie's)

 De afstandsbediening is uitgerust met een verklikkersysteem rechts bovenaan (rode led). Voor

een goede werking, de druktoetsen gedurende ongeveer 2 sec. indrukken. U ziet het
verklikkerlampje branden en U hoort een pieptoon. Bij het niet branden van het
verklikkerlampje; de batterij vervangen.

 Het batterijtje kan men vervangen door de 3 vijsjes aan de achterzijde van de

afstandsbediening los te schroeven en het batterijtje te verwijderen.

 Batterij type:Lithium CR2430 3Volt (Maxell)
