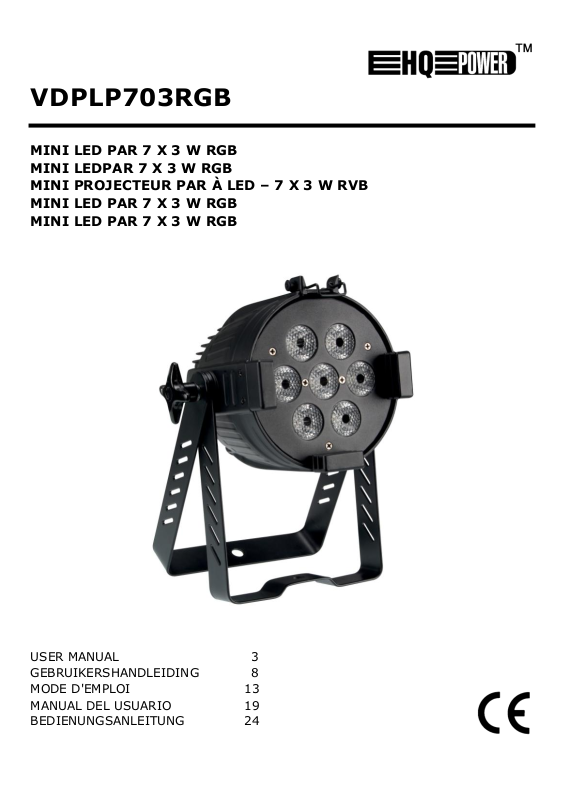

Velleman VDPLP703RGB User Manual [en, de, es, fr]

VDPLP703RGB

MINI LED PAR 7 X 3 W RGB

MINI LEDPAR 7 X 3 W RGB

MINI PROJECTEUR PAR À LED – 7 X 3 W RVB

MINI LED PAR 7 X 3 W RGB

USER MANUAL 3 GEBRUIKERSHANDLEIDING 8 MODE D'EMPLOI 13 MANUAL DEL USUARIO 19 BEDIENUNGSANLEITUNG 24

VDPLP703RGB

V. 01 – 19/11/2013 2 ©Velleman nv

VDPLP703RGB

Be very careful during the installation: touching live wires can cause life-threatening electroshocks.

Always disconnect mains power when device not in use or when servicing or maintenance activities are performed. Handle the power cord by the plug only.

Indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids. Never put objects filled with liquids on top of or close to the device.

Keep this device away from children and unauthorized users.

Caution: device heats up during use.

Do not stare directly at the light source, as this may cause

epileptic seizure in sensitive people temporarily loss of sight (flash blindness) permanent (irreversible) eye damage.

There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

Keep this device away from dust and extreme temperatures. Make sure the ventilation openings are clear at all times. For sufficient air circulation, leave at least 1" (± 2.5 cm) in front of the openings.

Protect this device from shocks and abuse. Avoid brute force when operating the device.

USER MANUAL

1. Introduction

To all residents of the European Union Important environmental information about this product

Thank you for choosing HQPower™! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, don't install or use it and contact your dealer.

2. Safety Instructions

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

This device falls under protection class I. It is therefore essential that the device be earthed. Have a

qualified person carry out the electric connection.

Make sure that the available voltage does not exceed the voltage stated in the specifications of this

manual.

Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it if

necessary.

Use an appropriate safety cable to fix the device (e.g. VDLSC7N or VDLSC8N). Install the device at a minimal distance of 0.5 m from flammable and explosive objects or

substances.

Respect a minimum distance of 0.5 m between the device’s light output and any illuminated surface. Respect a minimum distance of 15 cm between the device and the wall. The maximum ambient temperature is 45 °C. Do not operate the device at higher temperatures.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

V. 01 – 19/11/2013 3 ©Velleman nv

VDPLP703RGB

display

DMX input / DMX output

control buttons

double bracket

power cord

Familiarise yourself with the functions of the device before actually using it. Do not allow operation

by unqualified people. Any damage that may occur will most probably be due to unprofessional use of the device.

All modifications of the device are forbidden for safety reasons. Damage caused by user modifications

to the device is not covered by the warranty.

Only use the device for its intended purpose. All other uses may lead to short circuits, burns,

electroshocks, lamp explosion, crash, etc. Using the device in an unauthorised way will void the warranty.

Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and

the dealer will not accept responsibility for any ensuing defects or problems.

Mechanical wear and LEDs are not covered by warranty. A qualified technician should install and service this device. Do not switch the device on immediately after it has been exposed to changes in temperature.

Protect the device against damage by leaving it switched off until it has reached room temperature.

This device is designed for professional use on stage, in discos, theatres, etc. The device should only

be used indoors with an alternating current of 230 VAC, 50 Hz.

Lighting effects are not designed for permanent operation: regular operation breaks will prolong their

lives.

Use the original packaging if the device is to be transported. Keep this manual for future reference.

4. Features

mini PAR with 7 x 3 W RGB LEDs very long lifetime thanks to LED technology DMX-controlled via 7 channels operation modes: stand-alone, DMX, or master/slave with a clear four digit display for easy setting smooth dimmer and shutter control via DMX smooth colour fade effects in stand-alone mode.

5. Overview

Refer to the illustrations on page 2 of this manual.

6. Installation

Choose a suitable mounting spot. Mount the device in the desired angle using the included bracket. Connect the power cord to the mains. Disconnect after use.

Mounting the Device

Have the device installed by a qualified person, respecting EN 60598-2-17 and all other applicable

norms.

The carrying construction must be able to support 10 times the weight of the device for 1 hour

without deforming.

The installation must always be secured with a secondary attachment e.g. a safety cable. Never stand directly below the device when it is being mounted, removed or serviced. Have a

qualified technician check the device once a year and once before you bring it into service.

Install the device in a location with few passers-by that is inaccessible to unauthorised persons. Overhead mounting requires extensive experience: calculating workload limits, determining the

installation material to be used… Have the material and the device itself checked regularly. Do not attempt to install the device yourself if you lack these qualifications as improper installation may result in injuries.

For truss mounting, use an appropriate clamp (not incl.) and fit an M10 bolt through the centre of the

(folded) bracket.

V. 01 – 19/11/2013 4 ©Velleman nv

VDPLP703RGB

Button

Function

used to access the menu or to return to a previous menu option

scrolls through the menu options in ascending order

DOWN

scrolls through the menu options in descending order

ENTER

used to select and store the current menu or option within the menu

Adjust the desired inclination angle via the mounting bracket and tighten the bracket screws. Make sure there is no flammable material within a 0.5 m radius of the device. Have a qualified electrician carry out the electric connection. Connect the device to the mains with the power plug. All devices must be powered directly off a

grounded switched circuit and cannot be run off a rheostat or dimmer circuit, even if the rheostat or dimmer channel is used solely for 0 % to 100 % switching.

The installation has to be approved by an expert before the device is taken into service.

DMX-512 Connection

When applicable, connect an XLR cable to the female XLR output of a controller (not incl.) and the

other side to the male XLR input [4] of the device. Multiple devices can be linked through serial linking. The linking cable should be a dual core, screened cable with XLR input and output connectors.

Maximum recommended serial data link distance is 500 meters (1640 ft). Maximum recommended

number of devices on a serial data link is 32 devices.

A DMX terminator is recommended for installations where the DMX cable has to run a long distance

or is in an electrically noisy environment (e.g. discos). The terminator prevents corruption of the digital control signal by electrical noise. The DMX terminator is simply an XLR plug with a 120 Ω resistor between pins 2 and 3, which is then plugged into the XLR output socket [4] of the last device in the chain.

7. Operation

The device can be used in the following modes:

stand-alone mode master/slave with a DMX512 controller.

7.1 Control Panel Navigation

Access the control panel functions using the four panel buttons [2] located directly underneath the display [1]. From left to right:

The control panel display shows the menu items you select from the menu map. When a menu

function is selected, the display will show immediately the first available option for the selected menu function. To select a menu item, press ENTER.

Use the UP and DOWN buttons to navigate the menu map and menu options. Press ENTER to access

the menu function currently displayed or to enable a menu option. To return to the previous option or menu without changing the value, press the MENU button.

7.2 Stand-Alone Mode

In stand-alone mode, the device can operate as follows:

with a static, predefined colour with a static, custom colour with switching colours with fading colours as a strobe light.

Note: Make sure to unplug any connection from the DMX input of the device if you want to use it in stand-alone mode. A device in stand-alone mode may transmit DMX signals that could interfere with the DMX signals from the controller.

V. 01 – 19/11/2013 5 ©Velleman nv

VDPLP703RGB Choosing a Predefined Static Colour

To choose one of the predefined colours:

1. Press MENU.

2. Press UP or DOWN until <CE--> is displayed and press ENTER.

3. Use UP and DOWN to select a predefined colour (CE00–CE15) and press ENTER to confirm.

4. Press MENU to quit.

Creating a Custom Static Colour

You can mix your own custom colour by adjusting the brightness of the red, green, and blue LEDs separately in 16 steps. Proceed as follows:

1. Press MENU.

2. To adjust the brightness of the red LEDs, press UP or DOWN until <rL--> is displayed and press

ENTER.

3. Use UP and DOWN to adjust the brightness from <rL00> (minimum) to <rL15> (maximum).

4. Press ENTER to confirm.

5. Press MENU to return to the menu.

6. Repeat for the green <gL--> and blue <bL--> LEDs.

7. Press MENU to quit.

Switching Colours

To use switching colours:

1. Press MENU.

2. Press UP or DOWN until <ASC> is displayed and press ENTER.

3. Use UP and DOWN to set the switching speed from <AS00> (slow) to <AS15> (fast) and press

ENTER to confirm.

4. Press MENU to quit.

Fading Colours

To use fading colours:

1. Press MENU.

2. Press UP or DOWN until <FAdE> is displayed and press ENTER.

3. Use UP and DOWN to set the switching speed from <FA00> (slow) to <FA15> (fast) and press

ENTER to confirm.

4. Press MENU to quit.

Strobe Light

To use the device as a strobe light:

1. Press MENU.

2. Press UP or DOWN until <FLAS> is displayed and press ENTER.

3. Use UP and DOWN to set the strobe speed from <FL00> (slow) to <FL15> (fast) and press ENTER

to confirm.

4. Press MENU to quit.

7.3 Master/Slave Mode

The master/slave mode allows for connecting several devices to a single master device in a daisy chain. All slave devices will then work synchronously with the master device. The first device in the daisy chain functions as the master device. To set the devices to master/slave mode:

1. Connect nothing to the DMX input [4] of the master device (the first device in the chain).

2. Connect the DMX input of the first slave device to the DMX output of the master device.

3. Connect the DMX input of the subsequent slave devices to the DMX output of the previous slave

device.

4. Set up the master device as described in Stand-Alone Mode.

7.4 DMX Mode

This mode allows you to control the device by any universal DMX controller.

All DMX-controlled devices need a digital start address so that the correct device responds to the

signals. This digital start address is the channel number from which the device starts to “listen” to

the DMX controller. The same starting address can be used for a whole group of devices or an individual address can be set for every device.

V. 01 – 19/11/2013 6 ©Velleman nv

VDPLP703RGB

Channel

From

Description

255

Main dimmer 100–0 % for channel 2–4

255

Red 0–100 %

255

Green 0–100 %

255

Blue 0–100 %

Off

255

Selection of predefined fixed colours

255

Strobe speed slow to fast

0 5 No function: the device works according to the settings of channel 1–6

240

Fading colours, speed slow to fast

241

254

Switching colours, speed slow to fast

255

Off

number of LEDs

7 x 3 W RGB

power supply

230 VAC 50 Hz

power consumption

23 W

luminous flux

450 lx @ 2 m

DMX channels

7 channels

dimensions

200 x 140 x 170 mm

weight

1.6 kg

When all devices have the same address, all the units will “listen” to the control signal on one

particular channel. In other words: changing the settings of one channel will affect all devices

simultaneously. If you set individual addresses, each device will “listen” to a separate channel

number. Changing the settings of one channel will only affect the device in question.

In case of the 7-channel mode, you will have to set the start address of the first unit to 1 (CH1–7),

the second to 8 (1 + 7) (CH8–14), the third to 15 (8 + 7) (CH15–21), and so on. The highest start address is 506.

To set the device to work with a DMX controller:

1. Connect the DMX controller to the DMX input of the device.

2. Press MENU.

3. Press UP or DOWN until <Addr> is displayed and press ENTER.

4. Use UP and DOWN to set the DMX starting address (A001–A512) and press ENTER.

5. Press MENU to quit.

DMX Channel Values

7 channel mode:

8. Cleaning and Maintenance

All screws should be tightened and free of corrosion. The housing, the lenses, the mounting supports and the installation location (e.g. ceiling, suspension,

trussing) should not be deformed, modified or tampered with; e.g. do not drill extra holes in mounting supports, do not change the location of the connections…

Mechanically moving parts must not show any signs of wear and tear. The electric power supply cables must not show any damage. Have a qualified technician maintain

the device.

Disconnect the device from the mains prior to maintenance activities. Let the device cool down. Wipe the device regularly with a moist, lint-free cloth. Do not use alcohol or solvents. Do not immerse the device in any liquid. There are no user-serviceable parts. Contact your dealer for spare parts if necessary.

9. Technical Specifications

V. 01 – 19/11/2013 7 ©Velleman nv

VDPLP703RGB

Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden.

Trek de stekker uit het stopcontact voordat u het toestel reinigt of als u het niet gebruikt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Opgelet: de behuizing wordt zeer warm tijdens gebruik.

Kijk niet rechtstreeks in de lichtbron, om het volgende te vermijden:

epilepsieaanvallen bij gevoelige personen tijdelijke blindheid (flitsblindheid) permanente en onherroepelijke schade aan de ogen.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Voor onderhoud of reserveonderdelen, contacteer uw dealer.

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.hqpower.eu. The information in this manual is subject to change without prior notice.

of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de

Dit toestel valt onder beschermingsklasse I. Het toestel moet dus geaard zijn. Een geschoolde

technicus moet de elektrische aansluiting verzorgen.

De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de

handleiding.

Zorg ervoor dat het stroomsnoer niet gekneld of geplooid is en bescherm het tegen beschadiging.

Laat uw dealer zo nodig een nieuwe kabel plaatsen.

Maak het toestel vast met een geschikte veiligheidskabel (bijv. VDLSC7N of VDLSC8N).

VDPLP703RGB

Bescherm tegen stof en extreme temperaturen. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 1" (± 2,5 cm) tussen het toestel en elk ander object.

Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening.

display

DMX-ingang / DMX-uitgang

bedieningsknoppen

dubbele beugel

voedingskabel

Installeer het toestel op een minimumafstand van 0,5 m van ontvlambare en explosieve voorwerpen

of stoffen.

Zorg voor een minimumafstand van 0,5 m tussen de lichtuitgang van het toestel en het belichte

oppervlak.

Houd een minimumafstand van 15 cm tussen het toestel en de muur. De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik het toestel niet bij hogere

temperaturen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen

mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen

die de gebruiker heeft aangebracht aan het toestel, valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot

kortsluitingen, brandwonden, elektrische schokken, enz. De garantie vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en

uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

De leds en mechanische schade vallen niet onder de garantie. Laat dit toestel installeren en onderhouden door een geschoolde technicus. Het is beter om het toestel niet onmiddellijk in te schakelen nadat het werd blootgesteld aan

temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel kamertemperatuur heeft bereikt.

Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. Het mag enkel

binnenshuis gebruikt worden met een wisselspanning van 230 VAC, 50 Hz.

Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze langer

meegaan.

Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert. Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

mini PAR-projector met 7 x 3 W RGB-leds zeer lange levensduur dankzij de led-technologie DMX-gestuurd via 7 kanalen gebruiksmodi: autonoom, DMX-gestuurd, of master/slave eenvoudig via een helder 4-digits display in te stellen vlotte DMX-gestuurde dimmer en sluiter zachte kleurovergang in autonome modus.

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

VDPLP703RGB

Knop

Functie

toegang tot het menu of terugkeer naar het vorige menu

door de verschillende menuopties in stijgende volgorde bladeren

DOWN

door de verschillende menuopties in dalende volgorde bladeren

ENTER

een optie selecteren en bevestigen

6. Installatie

Kies een geschikte montageplaats. Monteer het toestel in de gewenste hoek met de meegeleverde beugel. Koppel de voedingskabel aan het lichtnet. Ontkoppel na gebruik.

Het toestel monteren

Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere toepasselijke

normen.

De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van dit

toestel kunnen dragen zonder te vervormen.

Maak het toestel ook vast met een veiligheidskabel. Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of reinigt. Laat het toestel

controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.

Installeer dit toestel op een plaats waar weinig mensen voorbijkomen en die niet toegankelijk is voor

onbevoegden.

Het ophangen vereist een degelijke praktijkervaring: u moet de maximumbelasting van de

draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, ... Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.

Voor montage op een lichtbrug, gebruik een geschikte klem (niet meegelev.) en draai een M10 -bout

doorheen het midden van de (geplooide) beugel.

Regel de gewenste invalshoek door middel van de montagebeugel en draai de regelschroeven stevig

aan.

Verwijder alle brandbaar materiaal in een straal van 0,5 m rond het toestel. Laat het toestel aansluiten door een geschoolde elektricien. Sluit het toestel via de stekker aan op het lichtnet. Alle toestellen moeten via een geaard stopcontact

gevoed worden en mogen niet via een variabele weerstand of dimcircuit gevoed worden, ook al gebruikt u de variabele weerstand of het dimcircuit als een 0 % tot 100 % inschakeling.

De installatie moet voor het eerste gebruik gekeurd worden door een expert.

DMX512-aansluiting

Indien van toepassing, sluit een XLR-kabel aan de vrouwelijke XLR-uitgang van een controller (niet

meegelev.) en het andere uiteinde van de mannelijke XLR-ingang [4] van het toestel. U kunt verscheidene toestellen aan elkaar koppelen met behulp van een seriële koppeling. Gebruik daarvoor een 2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.

De maximaal aanbevolen kabellengte is 500 meter. Het aanbevolen maximumaantal toestellen op

eenzelfde aansluiting is 32.

Een DMX-eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt gebruikt in een

omgeving met veel elektrische ruis (bv. een discotheek). De eindweerstand voorkomt corruptie van het digitale controlesignaal door elektrische ruis. De DMX eindweerstand is niets meer dan een XLRstekker met een weerstand van 120 Ω van pin 2 naar 3. Deze XLR-stekker wordt dan aangesloten op de XLR-uitgang [4] van het laatste toestel in de reeks.

7. Gebruik

Het toestel kan in verschillende modi gebruikt worden:

autonome modus master/slave-modus DMX512-gestuurde modus.

7.1 Het bedieningspaneel

Bedien het paneel met behulp van de vier toetsen [2] onderaan de display [1]. Van links naar rechts:

+ 21 hidden pages
