installation material to be used… Have the material and the device itself checked regularly. Do not
attempt to install the device yourself if you lack these qualifications as improper installation may result
in injuries.
• Adjust the desired inclination angle via the mounting bracket and tighten the bracket screws.
• Make sure there is no flammable material within a 0.5 m radius of the device.
• Have a qualified electrician carry out the electric connection.
• Connect the device to the mains with the power plug. Do not connect it to a dimming pack.
• The installation has to be approved by an expert before the device is taken into service.
b) Fuse Replacement
• Only fit or replace a fuse when the device is unplugged from the mains.
• Replace a blown fuse with a fuse of the same type and rating (see “Technical Specifications”):
1. Remove the fuse holder using a flat-head screwdriver.
2. Remove the old fuse and install a new one.
3. Replace the fuse holder.
6. Use
Stand-Alone Operation
In stand-alone operation, the device can be used without a controller. A single unit will react to the
surrounding sounds through the built-in microphone. Set all DIP switches to OFF. Use the adjustment
knob at the back of the unit to adjust the sensitivity.
Master/Slave Operation
The master/slave operation enables several devices to be controlled synchronically by the master unit.
Interconnect all units using XLR cables. Set all DIP switches on the master unit to OFF; set DIP switches
1 and 10 on the slave units to ON. All slave units will follow the master unit’s pattern.
7. DMX Mode
The DMX mode allows you to control the unit through a universal DMX controller. Set DIP switch 10 to
ON to activate the DMX mode, set the DMX address using DIP switches 1 to 9.
Detailed DMX Values per Channel
Channel Function From To Description
1 Control
2 Rotation
DMX512 Connection
Connect the provided XLR cable to the female 3-pin XLR output of your controller and the other side to
the male 3-pin XLR input of the VDPL303WQD. Multiple VDPL303WQDs can be linked through serial
linking. The linking cable should be a two-core screened cable with XLR input and output connectors.
A DMX terminator is recommended for installations where the DMX cable has
to run a long distance or is in an electrically noisy environment (e.g. discos).
The terminator prevents corruption of the digital control signal by electrical
noise. The DMX terminator is simply an XLR plug with a 120 Ω resistor
between pins 2 and 3, which is then plugged into the XLR output socket of the
last device in the chain.

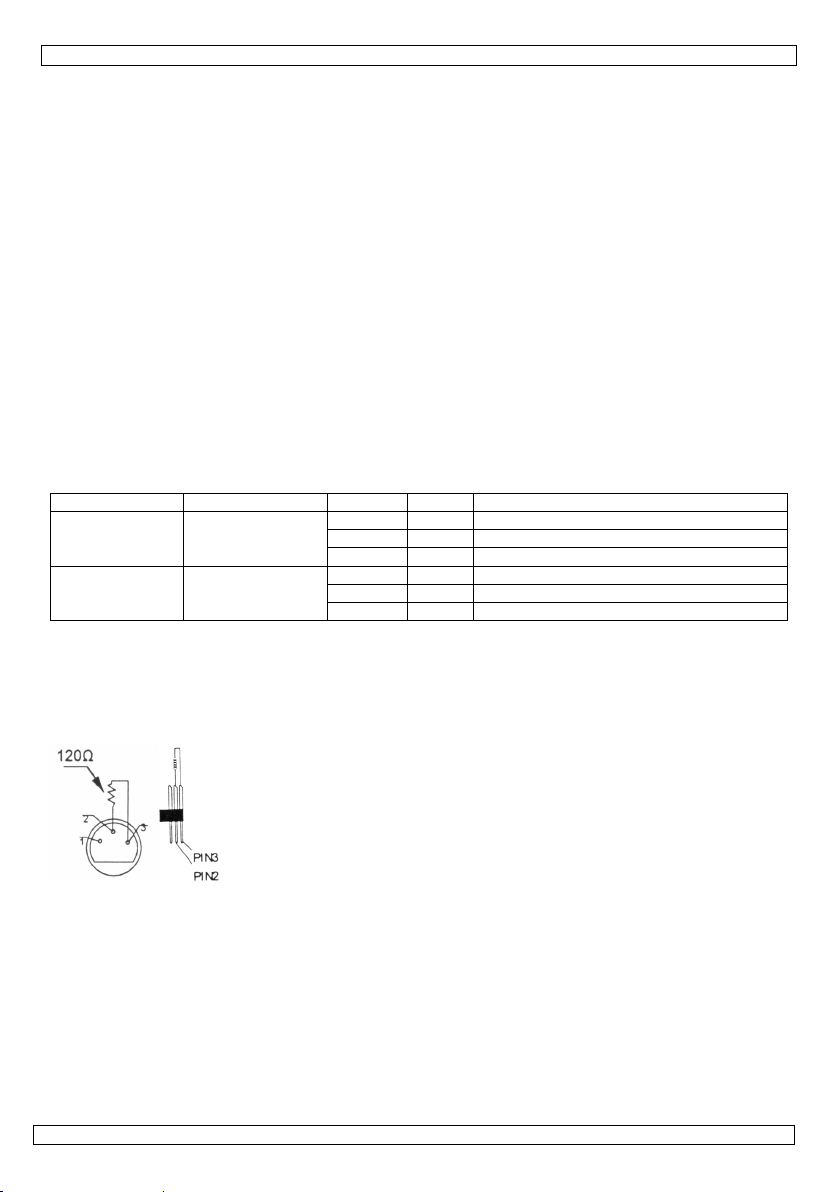

Please see illustrations.
DMX512 Start Address
All DMX-controlled devices need a digital start address so that the correct device responds to the signals.
This start address is the channel number from which the device starts to “listen” to the DMX controller.
Enter the correct number and read it from the display located on the base of the VDPL303WQD.
You can use the same starting address for a whole group of devices or enter an individual one for every
device.
When all devices have the same address, all the VDPL303WQDs will “listen” to the control signal on one
particular channel. In other words: changing the settings of one channel will affect all devices
simultaneously. If you set different addresses, each device will “listen” to a separate channel number.
Changing the settings of one channel will only affect the device in question.
In the case of the 2-channel VDPL303WQD, you will have to set the start address of the first
VDPL303WQD to 1, the second VDPL303WQD to 3 (1 + 2), the third to 5 (3 + 2) and so on.
8. Maintenance
1. All screws should be tightened and free of corrosion.
2. The housing, visible parts, mounting supports and the installation location (e.g. ceiling, suspension,
trussing) should not be deformed, modified or tampered with e.g. do not drill extra holes in mounting
supports, do not change the location of the connections.
3. Moving mechanic parts must not show any signs of wear and tear.
4. The electric power supply cables must not show any damage. Have a qualified technician maintain the
device.
5. Disconnect the device from the mains prior to maintenance activities.
6. Wipe the device regularly with a moist, lint-free cloth. Do not use alcohol or solvents.
7. There are no user-serviceable parts.
8. Contact your dealer for spare parts if necessary.
9. Technical Specifications
power supply 230 VAC ~ 50 Hz
power consumption 20 W
LEDs 3 x 3 W white LED
DMX512 3-pin XLR input and output
dimensions 270 x 270 x 300 mm
weight 2.75 kg
Use this device with original accessories only. Velleman nv cannot be held responsible in the
event of damage or injury resulted from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual, please visit our website
www.hqpower.eu. The information in this manual is subject to change without prior notice.
No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen
mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot
kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de
garantie.
4. Eigenschappen
• DMX-gestuurd via 2 kanalen
• stand-alone, master-slave of muzieksturing
• instelbare draaisnelheid via DMX-sturing
• start in automatische sturing bij afwezigheid van een DMX-signaal
5. Installatie
a) Het toestel monteren
• Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere toepasselijke
normen.
• De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van dit
toestel kunnen dragen zonder te vervormen.
• Maak het toestel ook vast met een veiligheidskabel.
• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of schoonveegt. Laat het toestel
controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar
volledig nakijken.
• Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel kan
aanraken.
• Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de
maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u
kunt gebruiken en u moet het gebruikte materiaal en het toestel af en toe laten nakijken. Monteer het
toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot
verwondingen.
• Regel de gewenste invalshoek door middel van de montagebeugel en draai de regelschroeven stevig
aan.
• Verwijder alle brandbaar materiaal in een straal van 0,5 m rond het toestel.
• Een geschoolde elektricien moet het toestel aansluiten.
• Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
• De installatie moet voor het eerste gebruik gekeurd worden door een expert.
b) Zekering
• U mag een zekering enkel plaatsen of vervangen wanneer het toestel niet is aangesloten op het
lichtnet.
• Vervang een gesprongen zekering door een zekering van hetzelfde type en met dezelfde specificaties
(zie ‘Technische specificaties’). Ga als volgt te werk:
1. Verwijder de zekeringhouder met behulp van een schroevendraaier.
2. Verwijder de oude zekering en breng de nieuwe in.
3. Plaats de zekeringhouder weer in de behuizing.
6. Gebruik
Standalone
In standalonemodus kunt u het toestel gebruiken zonder controller. Het toestel reageert op geluid via de
ingebouwde microfoon. Plaats alle DIP-schakelaars op OFF. Regel de gevoeligheid van het toestel bij met
de knop achteraan het toestel.
Master-slavesturing
In master-slavesturing werken de aangesloten slavetoestellen synchroon met het mastertoestel. Verbind
alle toestellen met behulp van XLR-kabels. Plaats alle DIP-schakelaars op het mastertoestel op OFF,
plaats DIP-schakelaars 1 en 10 op de slavetoestellen op ON. Alle slavetoestellen reageren nu op het
mastertoestel.
