Velleman KA05 User guide [sl]

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 67 84 75 www.conrad.si

NAVODILA ZA UPORABO

Velleman I/O Shield za Arduino KA05

komplet

Kataloška št.: 67 84 75

2

Kazalo

1. Lastnosti ……………………………………………………………………….….……… 2

2. Tehnični podatki …………………………………………………………………..…….. 2

3. Varnostna navodila …………………………………………………………….………. . 3

4. Montaža ………………………………………………………………………………….. 3

5. Izdelava …………………………………………………………………..……….……… 5

6. Shema priključitve …………………………………………………………..…….…….. 6

7. LED luči in kako jih uporabiti ………………………………………………………..…. 7

Garancijski list .......................................................................................................... 10

1. Lastnosti

- za uporabo v Arduino Due™, Arduino Uno™, Arduino Mega™

- 6 analognih vhodov

- 6 digitalnih vhodov

- 6 rele kontaktnih izhodov

- indikator LED za rele izhode in digitalne vhode

2. Tehnični podatki

- analogni vhodi: 0…+5 VDC

- digitalni vhodi: suh stik ali odprt zbiralnik

- rele: 12 V

- rele stiki: NO/NC 24 VDC / 1 A maks.

- dimenzije: 68 x 53 mm / 2,67 x 2,08”

3

3. Varnostna navodila

Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi fizičnimi,

senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in znanja, če jih pri

uporabi nadzira oseba, ki je zadolžena za njihovo varnost ali so prejele navodila za
varno uporabo in razumejo z njimi povezane nevarnosti.

Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši od 8 let

in pod nadzorom.
Naprava ne sme biti na dosegu otrok mlajših od 8 let.

4. Montaža

Sestavljanje (Če preskočite ta korak lahko pride do težav!)
Torej imamo vašo pozornost. Ti namigi vam bodo pomagali
narediti projekt uspešen. Pozorno jih preberite.

1) Prepričajte se, da imate pravo orodje:

- Spajkalnik dobre kakovosti (24–40 W) z majhno
konico.

- Pogosto ga obrišite na mokri gobi ali krpi, da

obdržite čistega; nato nanesite spajkalno zmes na konico,
tako da je vlažna. To se imenuje redčenje in bo zaščitilo

konico, ter vam omogočilo narediti dobro povezavo. Ko se
spajkalna zmes skotali iz konice, ta potrebuje čiščenje.

- Tanka spajkalna jedra. Ne uporabite čistila ali maščobe.

- Diagonalni rezalnik za obrezovanje odvečnih žic. Da se

izognete poškodbam med rezanjem odvečnih žic, držite

žico tako, da vam ne more prileteti v oči.

- Igličaste klešče za ukrivljanje žic ali držanje komponent na
mestu.

- Majhno rezilo in Phillips izvijač. Osnovni razpon je dovolj.

Za nekatere projekte boste potrebovali osnovni multi-meter.

2) Nasveti za sestavljanje:

- Zagotovite da nivo zahtevanega znanja ustreza vašim izkušnjam, da se
izognete razočaranjem.

- Pozorno sledite navodilom. Pred vsako izvedbo preverite in poskušajte
razumeti vsak korak.

- Sestavljanje izvedite v pravilnem vrstnem redu kot je navedeno v teh
navodilih.

- Namestite vse dele na PCB (tiskano vezje) kot je prikazano na sliki.

- Vrednosti na diagramu vezja so lahko podvržene spremembam, vrednosti v
vodiču za sestavljanje so pravilne.*

- Uporabite potrditvena polja da označujete vaš napredek.

- Prosimo preberite priložene informacije glede varnosti in storitve za stranke.

*Tipografska nenatančnost ni vključena. Vedno glejte za možne posodobitve navodil,

ki so bile narejene v zadnjem trenutku, označene kot opomba (NOTE) na ločenem
letaku.

4

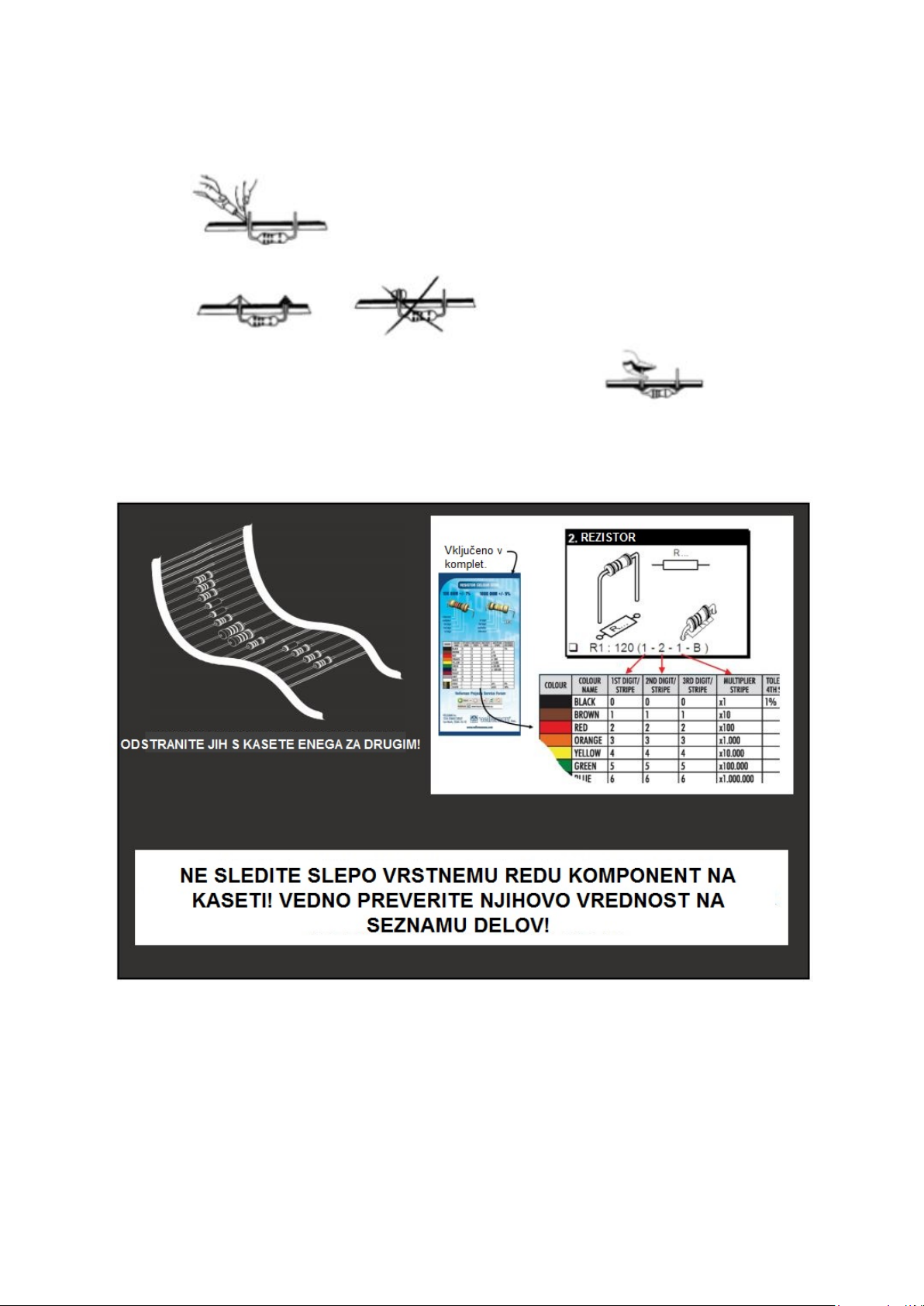

3) Nasveti za spajkanje:

1. Komponento namestite ob PCB podlago in previdno spajkajte žice.

2. Zagotovite, da so spajkalni spoji stožčaste oblike in se svetijo.

3. Odvečne žice odrežite čim bližje spajkalnem spoju.

5

5. Izdelava

6

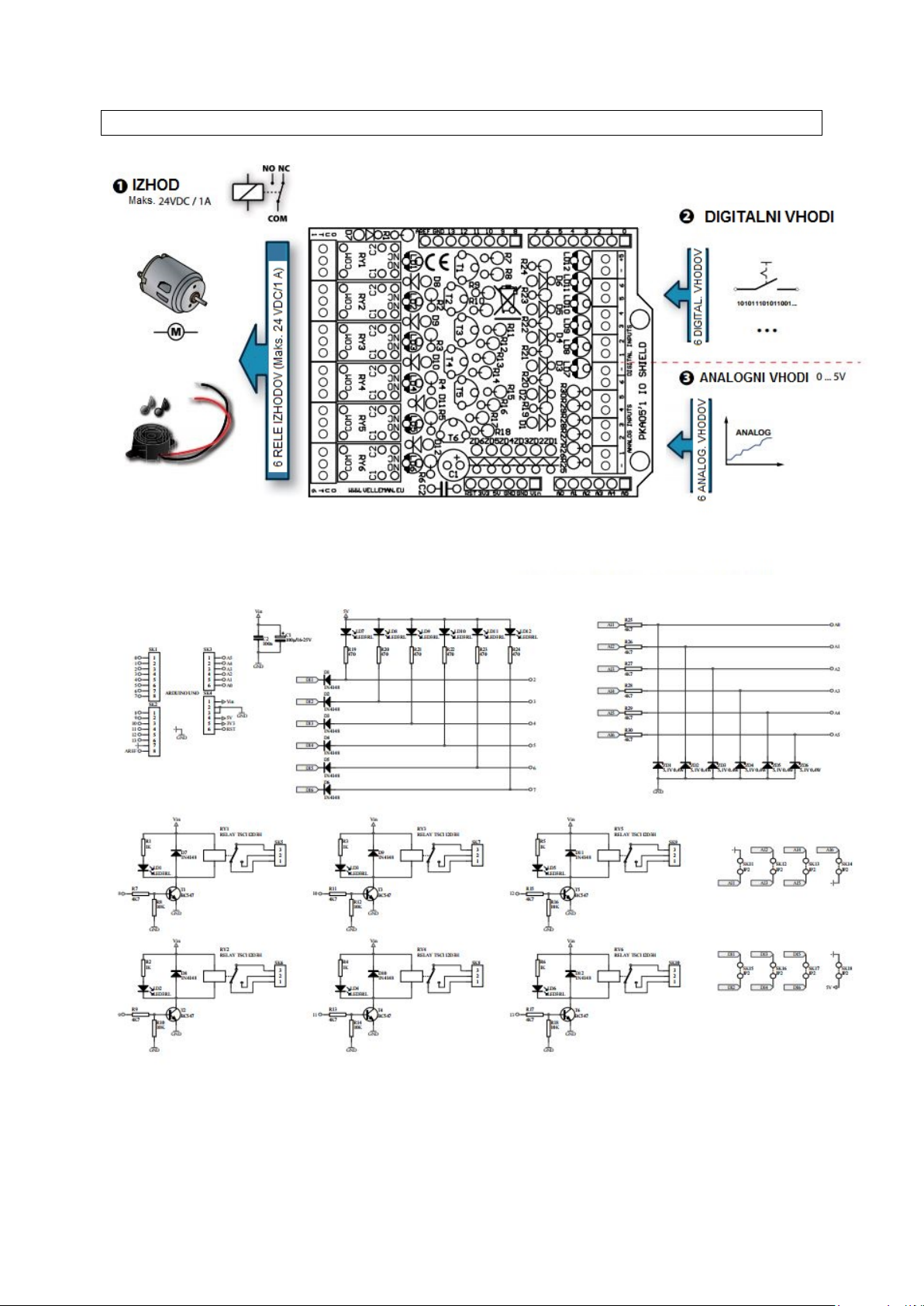

6. Priključna shema

7

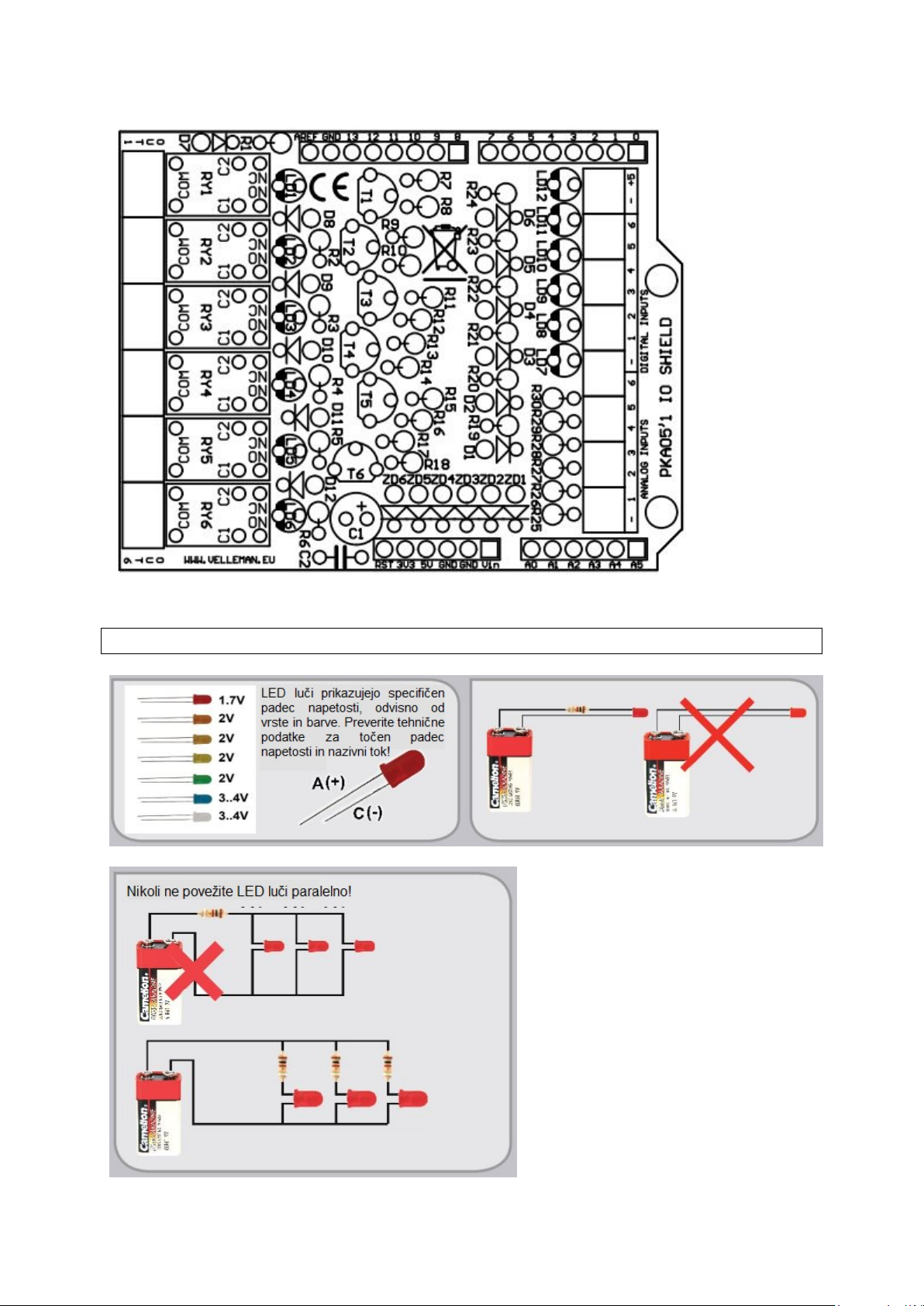

7. LED luči in kako jih uporabiti

8

Kako izračunati upor serije:

Odprti kolektorski izhodi

9

10

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST
Izdelek: Velleman I/O Shield za Arduino KA05

komplet

Kat. št.: 67 84 75
Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.

Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno

izpolnjenim garancijskim listom.

248
